MANUALE UTENTE K 342 W INDESIT
IT Cucina con forno gas e grill gas
Istruzioni per l'installazione e l'uso 3
Per garantire l'efficienza e la sicurezza di questo elettrodomestico: - rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati - richiedete sempre l'utilizzo di parti di ricambio originali
1 Queste istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola dell'apparecchio.
2 Questo apparecchio è stato concepito per un uso di tipo non professionale all'interno di abitazione.
3 Questo libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 - sottoclasse 1 (incassato tra 2 mobili).
4 Prima di utilizzare l'apparecchio, leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.
5 Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio. In caso di dubbio non utilizzare l'apparecchio e rivolgersi a personale professionalmente qualificato. Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
6 L'installazione deve essere effettuata secondo le istruzioni del costruttore da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.
7 La sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficiente impianto di messa a terra come previsto dalle vigenti norme di sicurezza elettrica. E' necessario verificare questo fondamentale requisito di sicurezza e, in caso di dubbio, richiedere un controllo accurato dell'impianto da parte di personale professionalmente qualificato. Il costruttore non può essere considerato responsabile per eventuali danni causati dalla mancanza di messa a terra dell'impianto.
8 Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica e gas.
9 Verificare che la portata elettrica dell'impianto e delle prese di corrente siano adeguate alla potenza massima dell'apparecchio indicata in targa. In caso di dubbio rivolgersi ad una persona professionalmente qualificata.
10 All'installazione occorre prevedere un interruttore omnipolare con distanza di apertura dei contatti uguale o superiore a 3 mm.
11 In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto da personale professionalmente qualificato. Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe. Qualora il loro uso si rendesse indispensabile, è necessario utilizzare solamente adattatori semplici o multipli e prolunghe conformi alle vigenti norme di sicurezza, facendo però attenzione a non superare il limite di portata in valore di corrente, marcato sull'adattatore semplice e sulle prolunghe, e quello di massima potenza marcato sull'adattatore multiplo.
12 Non lasciare l'apparecchio inutilmente inserito. Spegnere l'interruttore generale dell'apparecchio quando lo stesso non è utilizzato, e chiudere il rubinetto del gas.
13 Non ostruire le aperture o fessure di ventilazione o di smaltimento calore.
14 Il cavo di alimentazione di questo apparecchio non deve essere sostituito dall'utente. In caso di danneggiamento del cavo, o per la sua sostituzione, rivolgersi esclusivamente ad un centro di assistenza tecnica autorizzato dal costruttore.
15 Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente concepito. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
16 L'uso di un qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fondamentali. In particolare:
• non toccare l'apparecchio con mani o piedi bagnati o umidi
• non usare l'apparecchio a piedi nudi
• non usare, se non con particolare cautela, prolunghe
- non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina dalla presa di corrente.
- non lasciare esposto l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.)
- non permettere che l'apparecchio sia usato dai bambini o da incapaci, senza sorveglianza
17 Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica, o staccando la spina, o spegnendo l'interruttore dell'impianto.
18 Allorchè si decida di non utilizzare più un apparecchio di questo tipo, si raccomanda di renderlo inoperante tagliandone il cavo di alimentazione, dopo aver staccato la spina dalla presa di corrente. Si raccomanda inoltre di rendere innocue quelle parti dell'apparecchio suscettibili di costituire un pericolo, specialmente per i bambini che potrebbero servirsi dell'apparecchio fuori uso per i propri giochi.
19 Sui bruciatori non debbono essere poste pentole instabili o deformate onde evitare incidenti per rovesciamento.
20 Alcune parti dell'apparecchio rimangono calde per lungo tempo dopo l'uso. Fate attenzione a non toccarle.
21 Non utilizzate liquidi infiammabili (alcool, benzina...) in vicinanza all'apparecchio mentre questo è in uso.
22 Usando piccoli elettrodomestici nelle vicinanze del piano fate attenzione che il cavo di alimentazione non finisca su parti calde
23 Controllare sempre che le manopole siano nella posizione “-”/“o” quando l'apparecchio non è utilizzato.
24 Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambini a distanza.
25 Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
26 Il coperchio vetro può frantumarsi nel caso si surriscaldi, quindi è necessario che tutti i bruciatori o le eventuali piastre elettriche risultino spente prima di chiudere il coperchio.
27 Se la cucina viene posta su di un piedistallo, prendere adeguati accorgimenti affinchè l'apparecchio non scivoli dal piedistallo stesso.
Istruzioni per l'installazione
Le istruzioni che seguono sono rivolte all'installatore qualificato affinchè compia le operazioni di installazione regolazione e manutenzione tecnica nel modo più corretto e secondo le norme in vigore.
Importante: qualsiasi intervento di regolazione, manutenzione etc. deve essere eseguito con la cucina elettricamente disinserita.
Posizionamento
Importante: questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Debbono essere osservati i seguenti requisiti:
a) Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio.
In camino o in canna fumaria ramificata Direttamente all'esterno (riservata agli apparecchi di cottura)

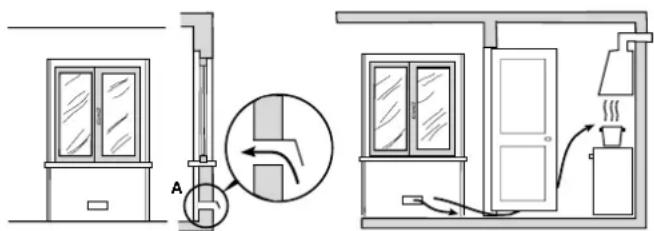

b) Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m³/h per kW di potenza installata. Il sistema può essere realizzato prelevando direttamente l'aria dall'esterno dell'edificio tramite un condotto di almeno 100 cm² di sezione utile e tale che non possa essere accidentalmente ostruito. Per gli apparecchi privi sul piano di lavoro, del dispositivo di sicurezza per assenza di fiamma, le aperture di ventilazione debbono essere maggiorate nella misura del 100%, con un minimo di 200 cm² (Fig. A). Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da letto (Fig. B).
Particolare A Locale Locale da
adiacente ventilare
Esempi di aperture di ventilazione Maggiorazione della fessura fra per l'aria comburente porta e pavimento
Fig. A Fig. B
c) Un utilizzo intensivo e prolungato dell'apparecchio può necessitare di una aerazione supplementare per esempio l'apertura di una finestra o una aerazione più effi
cace aumentando la potenza di aspirazione meccanica se essa esiste.
d) I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture verso l'esterno così da permettere l'evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). È opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C.
Livellamento
Per poter livellare la cucina vengono forniti dei piedini di regolazione. In caso di necessità questi piedini possono essere avvitati nelle apposite sedi poste negli angoli alla base della cucina.
Montaggio gambe (presente solo su alcuni modelli) Vengono fornite delle gambe da montare ad incastro sotto la base della cucina.
Installazione della cucina
E' possibile l'installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. La parete a contatto con la parete posteriore della cucina deve essere in materiale ininfiammabile. Durante il funzionamento la parete posteriore della cucina può raggiungere una temperatura di 50°C superiore a quella ambiente. Per una corretta installazione della cucina vanno osservate le seguenti precauzioni:
a) L'apparecchio può essere posto in cucina, in sala da pranzo o in un monolocale, ma non in bagno. b) I mobili attorno all'apparecchio devono essere posti ad almeno 200 mm dal top della cucina, nel caso in cui la superficie dell'apparecchio si trovi più in alto del loro piano di lavoro. Le tende non devono essere posizionate dietro la cucina o a meno di 200 mm dai lati dell'apparecchio.
c) Eventuali cappe devono essere installate secondo le indicazioni contenute nel libretto di istruzioni cappe. d) Allorché la cucina venga installata sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal piano di 420 mm (millimetri). La distanza minima a cui possono essere posizionati mobili da cucina infiammabili direttamente sopra il piano di lavoro è di 700 mm. e) La parete a contatto con la parete posteriore della cucina deve essere in materiale ininfiammabile.
Collegamento gas
Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNICIG 7129 e 7131, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas". Su alcuni modelli l'alimentazione del gas può avvenire indifferentemente da destra o da sinistra a seconda dei casi; per cambiare il collegamento è necessario invertire il portagomma con il tappo di chiusura e sostituire la guarnizione di tenuta (in dotazione con l'apparecchio). Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme Nazionali in vigore.
Importante: per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".
Allaccio con tubo flessibile
Eseguire il collegamento per mezzo di un tubo flessibile per gas rispondente alle caratteristiche indicate nelle norme UNI-CIG 7140. Il diametro interno del tubo da utilizzare deve essere:
- 8mm per alimentazione con gas liquido;
- 13mm per alimentazione con gas metano.
In particolare, per la messa in opera di tali tubi flessibili, debbono essere rispettate le seguenti prescrizioni:
- Non deve essere in nessun punto del suo percorso a contatto con parti che siano a temperature maggiori di 50°C;
- Abbia una lunghezza inferiore a 1500 mm;
- Non sia soggetto ad alcun sforzo di trazione e di torsione, inoltre non deve presentare curve eccessivamente strette o strozzature;
- Non venga a contatto con corpi taglienti, spigoli vivi e con parti mobili o schiacciato;
- Deve essere facilmente ispezionabile lungo tutto il percorso allo scopo di poter controllare il suo stato di conservazione;
Assicurarsi che il tubo sia ben calzato alle sue due estremità e fissarlo per mezzo di fascette di serraggio conformi alla UNI-CIG 7141. Qualora una o più di queste condizioni non possa essere rispettata, bisognerà ricorrere ai tubi metallici flessibili, conformi alla norma UNI-CIG 9891. Allorchè la cucina venga installata secondo le condizioni della classe 2 sottoclasse 1 è opportuno collegarsi alla rete gas solamente tramite tubo metallico flessibile conforme alla UNI-CIG 9891.
Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati
Eliminare il portagomma già presente sull'apparecchio. Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico. Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm.
Controllo tenuta
Importante: ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.
Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico indicato sulla targhetta caratteristiche, nel caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore omnipolare con apertura minima fra i contatti di 3 mm. dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura superiore di 50°C a quella ambiente. Prima di effettuare l'allacciamento accertarsi che:
- la valvola limitatrice e l'impianto domestico possano sopportare il carico dell'apparecchiatura (vedi targhetta caratteristiche);
- l'impianto di alimentazione sia munito di efficace collegamento a terra secondo le norme e le disposizioni di legge;
- la presa o l'interruttore omnipolare siano facilmente raggiungibili con il piano installato. N.B: non utilizzare riduzioni, adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature.
Adattamento del piano ai diversi tipi di gas
Per adattare la cucina ad un tipo di gas diverso da quello per il quale essa è predisposta (indicato sulla etichetta fissata al coperchio), occorre effettuare le seguenti operazioni:
a) Sostituire il portagomma già montato con quello contenuto nella confezione "accessori della cucina".
Attenzione: Il portagomma per gas liquido porta stampigliato il numero 8, quello per gas metano il numero 13. Avvalersi comunque di una guarnizione di tenuta nuova.
b) Sostituzione degli ugelli dei bruciatori del piano: - togliere le griglie e sfilare i bruciatori dalle loro sedi; - svitare gli ugelli, servendosi di una chiave a tubo da 7
mm, e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli"). - rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.
c) Regolazione minimi dei bruciatori del piano:
• portare il rubinetto sulla posizione di minimo; - togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare. N.B.: nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo. - verificare poi che ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore. d) Regolazione aria primaria dei bruciatori del piano: I bruciatori non necessitano di alcuna regolazione dell'aria primaria.
Adattamento del forno gas ai diversi tipi di gas
a) Sostituzione dell'ugello del bruciatore del forno:
- togliere il cassetto scaldavivande;
- sfilare la protezione scorrevole "A" (Fig.C);
- rimuovere il bruciatore del forno dopo aver tolto la vite "V" (vedi Fig. D); L'operazione viene facilitata togliendo la porta del forno.
- svitare l'ugello del bruciatore forno servendosi dell'apposita chiave a tubo per ugelli (vedi Fig. E), o meglio ancora di una chiave a tubo di 7 mm e sostituirlo con quello adatto al nuovo tipo di gas (vedi tabella 1).
b) Regolazione del minimo del bruciatore forno gas termostatato (vedi figura):
- accendere il bruciatore come descritto al paragrafo "la manopola del forno" del libretto d'uso;
- portare la manopola sulla posizione di Min dopo aver lasciato la stessa per 10 minuti circa in posizione Max;
- togliere la manopola;
- agire sulla vite di regolazione posta all'esterno dell'astina del termostato fino ad ottenere una piccola fiamma regolare;
N.B.: nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.
- verificare poi che ruotando rapidamente la manopola dalla posizione Max alla posizione di Min o con rapide aperture e chiusure della porta del forno non si abbiano spegnimenti del bruciatore.
Adattamento del grill gas ai diversi tipi di gas
Sostituzione dell'ugello del bruciatore del grill:
- rimuovere il bruciatore del grill dopo aver tolto la vite "V" (vedi Fig. F);
- svitare l'ugello del bruciatore grill servendosi dell'apposita chiave a tubo per ugelli (vedi Fig. G), o meglio ancora di una chiave a tubo di 7 mm e sostituirlo con quello adatto al nuovo tipo di gas (vedi tabella 1).
Attenzione: rimontando il bruciatore del grill verificare che la distanza tra la termocoppia di sicurezza (se presente) e il bruciatore sia di 4 mm.
Porre particolare attenzione ai cavi delle candele ed ai tubi delle termocoppie.
Attenzione
Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.
Nota
Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo UNI-CIG 7430 "regolatori per gas canalizzati").
Caratteristiche dei bruciatori ed ugelli
| Tabella 1 Gas Liquido Gas Naturale | |||||||||
| Bruciatore Diametro(mm) | Potenza termica kW (p.c.s.*)Nomin. Ridot. (mm) | By-Pass 1/100(mm) *** ** (mm) | ugello 1/100(mm) | portata*g/h | ugello 1/100 | portata*l/h | |||
| Rapido(Grande)(R) | 100 3.0 | 0 0.7 41 86 | 218 214 | 116 | 286 | ||||
| Semi Rapido(Medio)(S) | 75 | 1.90 | 0.4 | 30 | 70 | 138 | 136 | 106 | 181 |
| Ausiliario(Piccolo)(A) | 55 | 1.00 | 0.4 | 30 | 50 | 73 | 71 | 79 | 95 |
| Forno | - | 3.10 | 1.0 | 46 | 85 | 225 | 221 | 132 | 295 |
| Grill | - | 2.50 | - | - | 80 | 182 | 179 | 122 | 227 |
| Pressioni di alimentazione | Nominale (mbar)Minima (mbar)Massima (mbar) | 28-302035 | 372545 | 201725 | |||||

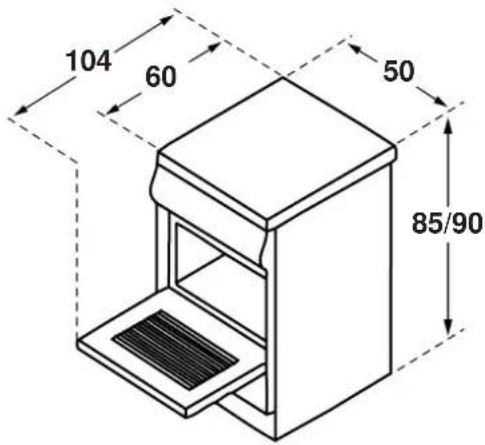

Caratteristiche Tecniche
Dimensioni utili del forno:
larghezza cm 39
profondità cm 44
altezza cm 34
Volume utile del forno:
litri 58
Dimensioni utili del cassetto scaldavivande:
larghezza cm 42
profondità cm 44
altezza cm 17
Tensione e frequenza di alimentazione:
vedi targhetta caratteristiche
Bruciatori:
adattabili a tutti i tipi di gas indicati nella targhetta caratteristica situata all'interno della ribaltina oppure, una volta aperto il cassetto scaldavivande, sulla parete interna sinistra.
CE
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;
- 90/396/CEE del 29/06/90 (Gas) e successive modificazioni;
- 93/68/CEE del 22/07/93 e successive modificazioni.
La cucina con forno gas
A Piano di contenimento eventuali trabocchi B Bruciatore a gas C Dispositivo di sicurezza (presente solo su alcuni modelli) D Griglia del piano di lavoro E Cruscotto F Piedini regolabili G Leccarda o piatto di cottura H Dispositivo di accensione istantanea elettronica (presente solo su alcuni modelli)
K Griglia ripiano del forno L Accensione elettronica dei bruciatori del piano (presente solo su alcuni modelli) M Manopola del forno e del grill N Manopole di comando dei bruciatori a gas del piano di cottura O Pulsante per accensione della luce forno e girarrosto (presente solo su alcuni modelli) P Manopola del contaminuti (presente solo su alcuni modelli) Q Orologio con contaminuti Rustico (presente solo su alcuni modelli)
Le diverse funzioni presenti nella cucina
La selezione delle varie funzioni presenti nella cucina avviene agendo sui dispositivi ed organi di comando posti sul cruscotto della stessa.
Le manopole di comando dei bruciatori a gas del piano di cottura (N)
In corrispondenza di ciascuna delle manopole è indicata, con un cerchietto pieno •, la posizione del bruciatore a gas da essa comandato. Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore.
Premere a fondo e ruotare la manopola corrispondente in
senso antiorario fino alla posizione di massimo Ciascun bruciatore può funzionare al massimo della sua potenza, al minimo, o con potenze intermedie. In relazione a queste diverse prestazioni, sulla manopola, oltre alla posizione di spento, individuata dal simbolo • quando questo è posto in corrispondenza della tacca di riferimento, sono indicate le posi-
zioni di massimo 📁 di minimo .
Esse si ottengono facendo ruotare la manopola in senso antiorario dalla posizione di spento. Per spegnere il bruciatore occorre invece ruotare la manopola in senso orario fino all'arresto (corrispondente di nuovo al simbolo •).
Accensione elettronica dei bruciatori del piano
Alcuni modelli sono dotati di accensione istantanea elettronica dei bruciatori a gas del piano di cottura: essi sono riconoscibili per la presenza del dispositivo di accensione (vedi dettaglio H). Questo dispositivo entra in funzione esercitando una leggera pressione sul pulsante "L" identificato dal simbolo.
Per accendere il bruciatore prescelto è perciò sufficiente premere il pulsante "L" e contemporaneamente premere a fondo e ruotare in senso antiorario la manopola corrispondente fino all'avvenuta accensione. Per un'accensione immediata è consigliabile prima premere il pulsante poi ruotare la manopola.
Alcuni modelli sono dotati di accensione integrata all'interno della manopola, in questo caso è presente la candela di accensione "H" ma non il pulsante "L" (il simbolo ✦ si trova in prossimità di ciascuna manopola).
Alcuni modelli sono dotati di accensione integrata all'interno della manopola, in questo caso è presente la candela di accensione "H" ma non il pulsante "L" (il simbolo ✦ si trova in prossimità di ciascuna manopola).
Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario fino alla posizione di massima potenza tenendola premuta fino alla avvenuta accensione.
Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario fino alla posizione di massima potenza tenendola premuta fino alla avvenuta accensione.
Avvertenza: nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di comando e non ritentare l'accensione se non dopo almeno 1 minuto.
Modelli con dispositivo di sicurezza contro fughe di gas per i bruciatori del piano (presente solo su alcuni modelli)
Potete identificare questi modelli per la presenza del dispositivo (Vedi dettaglio C).
Importante: dato che i bruciatori del piano sono dotati di dispositivo di sicurezza, dopo l'accensione del bruciatore, è necessario mantenere premuta la manopola per circa 6 secondi in modo da consentire il passaggio del gas finché non si scalda la termocoppia di sicurezza.
Attenzione: prima di utilizzare il forno per la prima volta, accendetelo, con il termostato al massimo, per circa mezz'ora con la porta aperta ed aerare il locale. L'odore che talvolta si avverte durante questa operazione è dovuto all'evaporazione delle sostanze usate per proteggere il forno durante l'intervallo di tempo che intercorre tra la produzione e l'installazione del prodotto.
Attenzione: Utilizzare il primo ripiano dal basso solamente nel caso di cotture con girarrosto (ove presente). Per le altre cotture non utilizzate mai il primo ripiano dal basso e non appoggiate mai oggetti sul fondo del forno mentre state cuocendo perché potreste causare danni allo smalto. Ponete sempre i Vostri recipienti di cottura (pirofile, pellicole di alluminio, ecc. ecc.) sulla griglia in dotazione con l'apparecchio appositamente inserita nelle guide del forno.

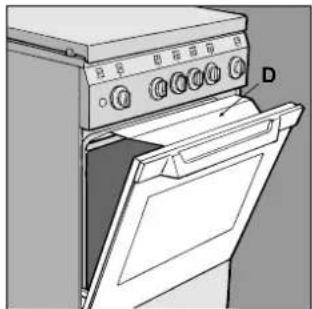

La manopola del forno e del grill (M)
E' il dispositivo che permette di selezionare le diverse funzioni del forno e di scegliere la temperatura di cottura più idonea ai cibi da cuocere fra quelle indicate sulla manopola stessa (comprese fra Min e Max).
Per accendere il bruciatore forno, avvicinare al foro "F" una fiamma o un accenditore, contemporaneamente premere a fondo e ruotare la manopola forno in senso antiorario fino alla posizione Max.
Dato che la cucina è dotata di dispositivo di sicurezza è necessario mantenere premuta la manopola per circa 6 secondi in modo da consentire il passaggio del gas.
La selezione della temperatura di cottura si ottiene facendo corrispondere l'indicazione del valore desiderato con il riferimento posto sul cruscotto; la gamma completa delle temperature ottenibili è riportata qui sotto.
La temperatura impostata viene automaticamente raggiunta e mantenuta costante dall'organo di controllo (il termostato) comandato dalla manopola.
Premendo a fondo e ruotando la manopola "M" fino alla posizione si mette in funzione il grill a raggi infrarossi,
che permette la doratura dei cibi oltre ad essere consigliato per la cottura di arrosti (braciole, salsicce, roast-beef).
Dato che la cucina è dotata di dispositivo di sicurezza è necessario mantenere premuta la manopola per circa 6 secondi in modo da consentire il passaggio del gas.
Avvertenza importante: nel caso di una estinzione accidentale delle fiamme dei bruciatori del forno, chiudere la manopola di comando del bruciatore e non riaccendere il bruciatore prima di un minuto.
Importante: quando si utilizza il grill è necessario lasciare
la porta del forno semiaperta posizionando fra porta e cruscotto il deflettore "D" che impedisce il surriscaldamento delle manopole della cucina.
Il girarrosto (presente solo su alcuni modelli)
Per azionare il girarrosto procedere nel modo seguente:
a) posizionare la leccarda al 1° ripiano;
b) inserire l'apposito sostegno del girarrosto al 4° ripiano e posizionare lo spiedo inserendolo, attraverso l'apposito foro, nel girarrosto posizionato nel retro del forno;
c) azionare il girarrosto premendo il pulsante "O".
Il pulsante per l'accensione della luce del forno (O)
È quello individuato dal simbolo e consente, con l'accensione della lampada all'interno del forno, di seguire l'andamento della cottura senza aprire la porta.
Il contaminuti (presente solo su alcuni modelli)
Per utilizzare il contaminuti occorre caricare la suoneria ruotando la manopola "P" di un giro quasi completo in senso orario; quindi, tornando indietro, impostare il tempo
desiderato facendo coincidere con il riferimento fisso del frontalino il numero corrispondente ai minuti prefissati.
Attenzione
Durante la cottura la porta del forno è calda: impedite che i bambini vi si avvicinino.
Vano inferiore (presente solo su alcuni modelli)
Sotto il forno è presente un vano che può essere utilizzato per il deposito di accessori o casseruole. Per aprire lo sportello è necessario farlo ruotare verso il basso.
Attenzione: non utilizzare mai il vano per il deposito di materiale infiammabile.
Consigli pratici per l'uso dei bruciatori
Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:
- utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti.
- utilizzare solamente recipienti a fondo piatto.
- al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.
- utilizzare sempre recipienti con coperchio.
| Bruciatore ø Dianmetro recipienti (cm) | |
| Rapido (R) 24 – 26 | |
| Semi Rapido (S) 16 – 20 | |
| Ausiliario (A) 10 – 14 | |
Orologio con contaminuti Rustico
Come rimettere l'ora corrente
Il forno deve essere collegato elettricamente.
Tirare la manopola e ruotare in senso orario fino ad impostare l'ora esatta.
N.B.: L'orologio funziona elettricamente, quindi in caso di mancanza di corrente si fermerà per tutta la durata della mancanza stessa. Dopodiché sarà necessario ripetere
l'operazione di impostazione dell'ora corrente.
Funzione contaminuti
Nel funzionamento contaminuti viene impostato un tempo dal quale comincia un conto alla rovescia. Questa funzione non controlla l'accensione e lo spegnimento del forno, emette solamente un allarme acustico a tempo scaduto.
Come impostare il contaminuti
Ruotare la manopola fino a portare l'indice sul tempo desiderato (scala interna), visibile attraverso la "finestrella". Il conteggio del tempo inizierà immediatamente.
Il suono si interromperà automaticamente dopo circa 2 minuti e il contaminuti si posizionerà sul simbolo funzione orologio).
Per interrompere il suono, o per utilizzare la sola funzione orologio portare l'indice sul simbolo
Consigli pratici per la cottura
Il forno mette a vostra disposizione una vasta gamma di possibilità che consentono di cuocere ogni cibo nella maniera migliore. Con il tempo potrete sfruttare al meglio questo versatile apparecchio di cottura, pertanto le note riportate di seguito sono solamente delle indicazioni di massima che potrete ampliare con la vostra esperienza personale.
Cottura dei dolci
Nella cottura dei dolci, informate sempre a forno caldo, attendete la fine del preriscaldamento (circa 10-15 minuti). Le temperature sono normalmente intorno ai 160°C. Non aprite la porta durante la cottura, per evitare un abbassamento del dolce. Gli impasti sbattuti non devono essere troppo fluidi, per non prolungare troppo i tempi di cottura. In generale:
Dolce troppo secco
La prossima volta impostate una temperatura di 10°C superiore e riducete il tempo di cottura.
Dolce si abbassa
Usate meno liquido o abbassate la temperatura di 10°C.
Dolce scuro superiormente
Inseritelo ad altezza inferiore, impostate una temperatura più bassa e prolungate la cottura.
Buona cottura esterna, ma interno colloso
Usate meno liquido, riducete la temperatura, aumentate il tempo di cottura.
Dolce non si stacca dallo stampo
Ungete bene lo stampo e cospargetelo anche con un po' di farina oppure utilizzate carta forno.
Cottura del pesce e della carne
La carne deve pesare almeno 1 kg per evitare che si asciughi troppo. Per le carni bianche, i volatili e il pesce utilizzate temperature basse (150°C-175°C). Per le carni rosse che si vogliono ben cotte all'esterno conservando all'interno il sugo, è bene iniziare con una temperatura iniziale alta (200-220°C) per breve tempo, per poi diminuirla successivamente. In generale, più grosso è l'arrosto, più bassa dovrà essere la temperatura e più lungo il tempo di cottura. Ponete la carne da cuocere al centro della griglia e inserite sotto la griglia la leccarda per raccogliere i grassi. Inserite la griglia in modo che il cibo si trovi al centro del forno. Se volete più calore da sotto, utilizzate i ripiani più bassi. Per ottenere arrosti saporiti, bardate la carne con lardo o pancetta e posizionatela in modo che sia nella parte superiore.
Manutenzione ordinaria e pulizia della cucina
Prima di ogni operazione disinserire elettricamente la cucina. Per una lunga durata della cucina è indispensabile eseguire frequentemente una accurata pulizia generale, tenendo presente che:
- le parti smaltate e i pannelli autopulenti, se presenti, vanno lavate con acqua tiepida senza usare polveri abrasive e sostanze corrosive che potrebbero rovinarle;
- l'interno del forno va pulito, con una certa frequenza, quando è ancora tiepido usando acqua calda e detersivo, risciacquando ed asciugando poi accuratamente;
- gli spartifiamma vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le incrostazioni.
- nelle cucine dotate di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas degli spartifiamma non siano ostruiti;
- l'acciaio inox può rimanere macchiato se rimane a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua;
- nei modelli dotati di coperchio in cristallo la pulizia si effettua con acqua calda evitando l'impiego di panni ruvidi o sostanze abrasive.
N.B.: evitare di chiudere il coperchio fino a che i bruciatori gas sono ancora caldi. Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.
Importante: controllare periodicamente lo stato di conservazione del tubo flessibile di collegamento gas e sostituirlo non appena presenta qualche anomalia; è consigliabile la sostituzione annuale.
Sostituzione della lampada nel vano forno
- Togliere l'alimentazione alla cucina tramite l'interruttore omnipolare utilizzato per il collegamento della cucina all'impianto elettrico, o scollegare la spina, se accessibile;
- Svitare il coperchio in vetro del portalampada;
- Svitare la lampada e sostituirla con una resistente ad alta temperatura (300°C) con queste caratteristiche:
- Tensione 230V
- Potenza 25W
- Attacco E14
- Rimontare il coperchio in vetro e ridare alimentazione al forno.
Ingrassaggio dei rubinetti
Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla pulizia interna e alla sostituzione del grasso.
N.B.: Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.
Estrazione del coperchio
Il coperchio della cucina può essere rimosso per facilitarne la pulizia. Per rimuovere il coperchio, è necessario aprirlo completamente e tirare verso l'alto (vedi figura)
Consigli pratici per la cottura al forno
| Cibo da cucinare Peso | (Kg) | Posizione cottura ripiani dal basso | Temperatura (°C) | Tempo di preriscaldamento (minuti) | Tempo di cottura (minuti) |
| Pasta | |||||
| Lasagne | 2.5 | 3 | 210 | 10 | 60-75 |
| Cannelloni | 2.5 | 3 | 200 | 10 | 40-50 |
| Paste gratinate | 2.5 | 3 | 200 | 10 | 40-50 |
| Carne | |||||
| Vitello | 1.7 | 3 | 200 | 10 | 85-90 |
| Pollo | 1.5 | 3 | 220 | 10 | 90-100 |
| Anatra | 1.8 | 3 | 200 | 10 | 100-110 |
| Coniglio | 2.0 | 3 | 200 | 10 | 70-80 |
| Maiale | 2.1 | 3 | 200 | 10 | 70-80 |
| Agnello | 1.8 | 3 | 200 | 10 | 90-95 |
| Pesce | |||||
| Sgombri | 1.1 | 3 | 180-200 | 10 | 35-40 |
| Dentice | 1.5 | 3 | 180-200 | 10 | 40-50 |
| Trotta al cartoccio | 1.0 | 3 | 180-200 | 10 | 40-45 |
| Pizza | |||||
| Napoletana | 1.0 3 220 15 15-20 | ||||
| Torte | |||||
| Biscotti | 0.5 | 3 | 180 | 15 | 30-35 |
| Crostata | 1.1 | 3 | 180 | 15 | 30-35 |
| Torte salate | 1.0 | 3 | 180 | 15 | 45-50 |
| Torte lievitate | 1.0 | 3 | 165 | 15 | 35-40 |
| Cottura al grill | |||||
| Bistecche di vitello | 1 | 4 | 5 | 15-20 | |
| Cotolette | 1,5 | 4 | 5 | 20 | |
| Hamburger | 1 | 3 | 5 | 7 | |
| Sgombri | 1 | 4 | 5 | 15-20 | |
| Toast | n.° 4 | 4 | 5 | 5 | |
| Cottura al grill con girarrosto | |||||
| Vitello allo spiedo | 1 | - | 5 | 70-80 | |
| Pollo allo spiedo | 2 | - | 5 | 70-80 | |
| Cottura al grill con girarrosto multispiedo (presente solo su alcuni modelli) | |||||
| Spiedini di carne | 1,0 | - | 5 | 40-45 | |
| Spiedini di verdura | 0,8 | - | 5 | 25-30 | |
NB: i tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. Nelle cotture al grill la leccarda va posta sempre al 1° ripiano a partire dal basso.
- ISTRUZIONI PER L'INSTALLAZIONE
- POSIZIONAMENTO
- LIVELLAMENTO
- INSTALLAZIONE DELLA CUCINA
- COLLEGAMENTO GAS
- ALLACCIO CON TUBO FLESSIBILE
- ALLACCIO CON TUBO FLESSIBILE IN ACCIAIO INOSSIDABILE A PARETE CONTINUA CON ATTACCHI FILETTATI
- CONTROLLO TENUTA
- ALLACCIAMENTO DEL CAVO DI ALIMENTAZIONE ALLA RETE
- ADATTAMENTO DEL PIANO AI DIVERSI TIPI DI GAS
- ADATTAMENTO DEL GRILL GAS AI DIVERSI TIPI DI GAS
- PORRE PARTICOLARE ATTENZIONE AI CAVI DELLE CANDELE ED AI TUBI DELLE TERMOCOPPIE
- ATTENZIONE
- NOTA
- CARATTERISTICHE TECNICHE
- DIMENSIONI UTILI DEL FORNO
- VOLUME UTILE DEL FORNO
- DIMENSIONI UTILI DEL CASSETTO SCALDAVIVANDE
- TENSIONE E FREQUENZA DI ALIMENTAZIONE
- BRUCIATORI
- CE
- QUESTA APPARECCHIATURA È CONFORME ALLE SEGUENTI DIRETTIVE COMUNITARIE
- LA CUCINA CON FORNO GAS
- LE DIVERSE FUNZIONI PRESENTI NELLA CUCINA
- LE MANOPOLE DI COMANDO DEI BRUCIATORI A GAS DEL PIANO DI COTTURA (N)
- ACCENSIONE ELETTRONICA DEI BRUCIATORI DEL PIANO
- MODELLI CON DISPOSITIVO DI SICUREZZA CONTRO FUGHE DI GAS PER I BRUCIATORI DEL PIANO (PRESENTE SOLO SU ALCUNI MODELLI)
- LA MANOPOLA DEL FORNO E DEL GRILL (M)
- IL PULSANTE PER L'ACCENSIONE DELLA LUCE DEL FORNO (O)
- CONSIGLI PRATICI PER L'USO DEI BRUCIATORI
- OROLOGIO CON CONTAMINUTI RUSTICO
- COME RIMETTERE L'ORA CORRENTE
- FUNZIONE CONTAMINUTI
- COME IMPOSTARE IL CONTAMINUTI
- CONSIGLI PRATICI PER LA COTTURA
- COTTURA DEI DOLCI
- DOLCE TROPPO SECCO
- DOLCE SI ABBASSA
- DOLCE SCURO SUPERIORMENTE
- BUONA COTTURA ESTERNA, MA INTERNO COLLOSO
- DOLCE NON SI STACCA DALLO STAMPO
- COTTURA DEL PESCE E DELLA CARNE
- MANUTENZIONE ORDINARIA E PULIZIA DELLA CUCINA
- SOSTITUZIONE DELLA LAMPADA NEL VANO FORNO
- INGRASSAGGIO DEI RUBINETTI
- N.B.: QUESTA OPERAZIONE DEVE ESSERE EFFETTUATA DA UN TECNICO AUTORIZZATO DAL COSTRUTTORE
- ESTRAZIONE DEL COPERCHIO
Marca : INDESIT
Modello : K 342 W
Categoria : Cucina
