MANUALE UTENTE XF 3000 PRO Trevi

Questo apparecchio è uno strumento elettronico di alta precisione, evitate quindi di utilizzarlo nei seguenti casi:

• Vicino a forti fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc.
• In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.

■ Posizionate l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).

■ Non ostruite le feritoie di ventilazione.

Se dei liquidi penetrano all'interno dell'apparecchio scollegate immediatamente la spina dalla presa e portate l'apparecchio al più vicino centro assistenza autorizzato TREVI.

■ Controllate sempre prima di accendere l'apparecchio che i cavi di alimentazione e di collegamento siano installati correttamente.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

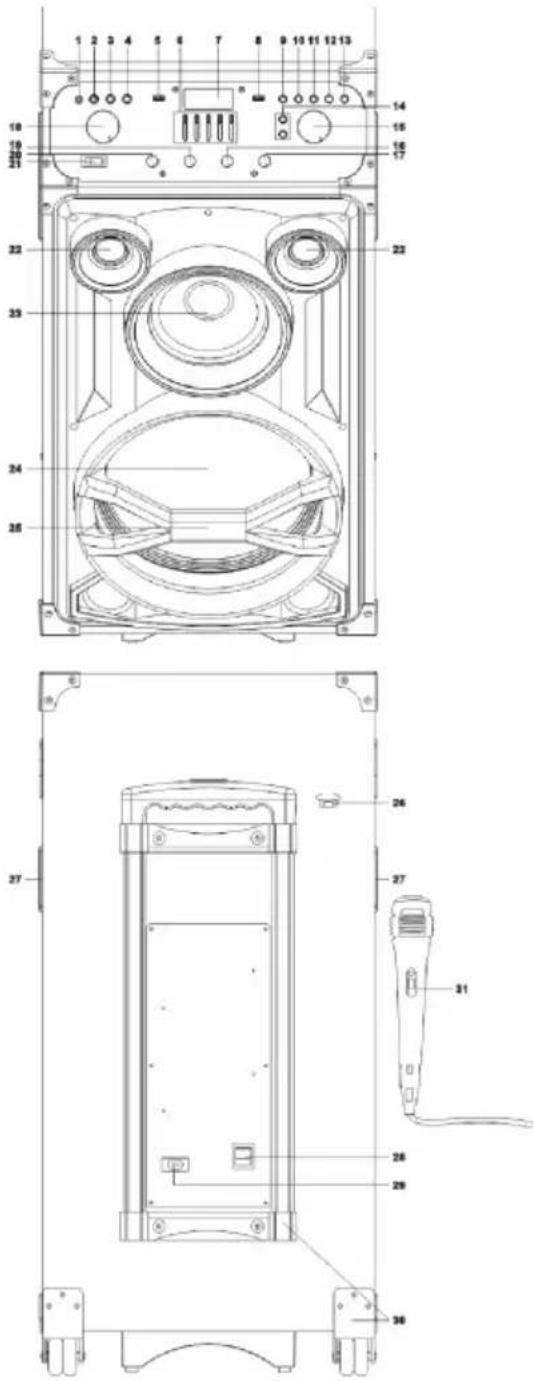

DESCRIZIONE CONNETTORI/COMANDI

Comandi e prese sul dispositivo

1. Ingresso AUX IN
2. Ingresso GUITAR 1
3. Ingresso GUITAR 2
4. Ingresso MIC
5. Ingresso USB 1
6. Equalizzatore
7. Display
8. Ingresso USB 2
9. Tasto FUNC./LIGHT, selezione ingressi/attivazione effetto luce
10. Tasto P-MODE
11. Tasto ◀◀, selezione traccia precedente, ricerca indietro veloce
12. Tasto ▶ / II / PAIR / STANBY
13. Tasto ▶, selezione traccia successiva, ricerca avanzamento veloce
14. Tasti FOLDER +, - 10
15. Regolazione volume
16. Regolazione toni bassi
17. Regolazione toni alti
18. Regolazione del segnale in ingresso GUITAR
19. Regolazione ECHO
20. Regolazione del segnale in ingresso Mic
21. Interruttore ON / OFF, accensione/spegnimento
22. Tweeters
23. Speaker
24. Subwoofer
25. Barra di protezione subwoofer
26. Supporto microfono
27. Maniglie
28. Interruttore principale ON / OFF, accensione/spegnimento
29. Presa di alimentazione
30. Trolley e ruote posteriori di supporto
31. Microfono

TRASPORTO

Premere il pulsante PUSH presente sulla maniglia del trolley, alzare il manico fino al blocco (si udira' uno scatto metallico). E' possibile regolare l'altezza in due posizioni. Per il trasporto, agendo sulla maniglia del trolley, piegare leggermente l'apparecchio e sfruttare le due ruote posteriori. Per lo sblocco e chiusura del trolley, premere di nuovo il pulsante PUSH ed abbassare completamente il manico.

ALIMENTAZIONE

Questa unità funziona con alimentazione di rete AC 100-240V 50/60Hz.

Per attivare l'unita' inserire il cavo di alimentazione nella presa sul dispositivo(29) e la spina in una presa di corrente.

Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

FUNZIONI DI BASE

ACCENSIONE/SPEGNIMENTO

Premere l'interruttore POWER(28) e portarlo in posizione ON quindi premere l'interruttore POWER(21) e portarlo in posizione ON per accendere l'apparecchio.

NOTA: Dopo circa 15 minuti di inattivita', l'unità passa automaticamente in modalità standby.

Per accendere nuovamente l'unità, premere il pulsante ▶ / II / PAIR / STANBY (12).

In caso di funzionamento anomalo dell'apparecchio scollegare il cavo di alimentazione ed attendere alcuni minuti prima di ricollegarlo.

IMPOSTAZIONE DEL MODO FUNZIONE

Per cambiare la modalità di funzionamento, premere più volte il pulsante FUNC. / LIGHT (9) per selezionare USB 1(sul display compare -1-)/USB 2(sul display compare -2-/BLUETOOTH(sul display compare BT)/AUX.

REGOLAZIONE DEL VOLUME

1. Ruotare la manopola del volume VOL.(15) per aumentare o diminuire il volume generale di riproduzione.
2. Ruotare la manopola GUITAR VOL(18) per regolare il volume del segnale sugli ingressi GUITAR1(2) e GUITAR2(3). La regolazione agisce sui due ingressi contemporaneamente
3. Ruotare la manopola MIC VOL(20) per regolare il volume del segnale sull'ingresso MIC(4).

EQUALIZZATORE

Questa unità ha un sistema di equalizzazione audio integrato. Agire sulle regolazioni presenti nel quadro EQ OPERATION(6) per selezionare un'impostazione che meglio si adatta alla riproduzione sonora in corso.

REGOLAZIONE TONI ALTI E BASSI

Ruotare la manopola TREBLE(17) per regolare i toni alti.

Ruotare la manopola BASS(16)per regolare i toni bassi.

EFFETTO ECHO

Ruotare la manopola ECHO(19) per aumentare o diminuire l'effetto eco sull' ingresso MIC.

EFFETTI DISCO-LIGHT

Per attivare gli effetti Disco-Light premere a lungo il tasto FUNC./LIGHT(9). È possibile scegliere tra cinque diversi effetti.

Per disattivare l'effetto Disco-Light, premere e tenere premuto il pulsante FUNC./LIGHT(9) piu' volte fino a che il display mostra "OFF".

INGRESSI USB1 E USB2

1. Premere il tasto FUNC.(9) sull'unità e selezionare "-1-" o "-2-"
2. Inserire una memoria Usb nell'ingresso USB1(5) o nell'ingresso USB2(8). La riproduzione viene avviata automaticamente.
3. Per mettere in pausa la riproduzione, premere il tasto ▶ / II (12), sul display compare l'icona P.
4. Per riprendere la riproduzione, premere di nuovo il tasto ▶ / II (12).
5. Premendo il tasto ▶(13) durante l'ascolto si passa alla traccia successiva, mentre con il tasto ◀(11) ai brani precedenti.
6. Premere e tenere premuto il tasto ▶(13) o ◀(11) durante l'ascolto per ricercare velocemente un particolare passaggio musicale. Rilasciare il tasto per tornare alla normale riproduzione.
7. Premere i tasti FOLD./10 + o - per selezionare il decimo brano successivo o precedente presente nel dispositivo USB.
8. Premere a lungo i tasti FOLD./10 + o - per selezionare la cartella successiva o precedente presente nel dispositivo USB.
9. Premere il tasto PMODE per attivare la funziona di ripetizione; premere una volta per attivare la ripetizione del singolo brano (→), premere due volte per attivare la ripetizione della cartella (folder) in uso (⊂⊃ FOLDER), premere tre volte per la ripetizione casuale di tutti i brani (RAND), premere quattro volte per la ripetizione di tutti i brani (⊂⊃), premere una quinta volta per annullare la funzione di ripetizione.

NOTE

- Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni processori.

- Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga.

1. Accendere l'apparecchio e premere il tasto FUNC.(9) per selezionare la funzione bluetooth, sul display compare la scritta BT.
2. Nella modalità Bluetooth, il Led spia frontale PAIR comincerà a lampeggiare, il sistema entra automaticamente in ricerca.
3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare.
4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "XF3000PRO".
5. Inserire la password "0000" se richiesto.
6. Premere il tasto ▶ / II /PAIR (12), per avviare la riproduzione e i tasti ◀◀ (11) o ▶◀ (13) per la selezione dei brani.
7. Tenere premuto per qualche secondo il tasto ▶ / II /PAIR (12) per eliminare l'accoppiamento ed effettuare una nuova operazione di pairing.

AUX-IN

1. Premere il tasto FUNC.(9) sull'unità per selezionare la modalità "AUX".
2. Collegare una qualsiasi unità provvista di uscita audio tramite apposito cavo Jack da 3,5mm (non incluso) all'ingresso AUX IN (1).
3. Regolare il dispositivo esterno dai propri comandi.

UTILIZZO DEL MICROFONO

1. Collegare il microfono in dotazione nella presa MIC(4).
2. Accendere il microfono agendo sull'interruttore presente sul manico del microfono stesso portandolo in posizione ON.
3. Regolare il volume di ingresso del microfono e l'effetto eco come desiderato tramite gli appositi comandi.

Nota: non e' possibile utilizzare il microfono in modo USB1/2 senza dispositivi usb inseriti; se necessario inserire un dispositivo usb e, una volta iniziata la riproduzione, portarlo in pausa.

INGRESSI GUITAR1 E GUITAR2

Questo apparecchio e' dotato di ingressi per amplificare strumenti preamplificati predisposti.

1. Collegare il cavo della chitarra (o di altro strumento preamplificato) inserendolo nell'ingresso GUITAR1(2) o GUITAR2(3).
2. Regolare il volume degli ingressi GUITAR come desiderato tramite l'apposito comando.

CARATTERISTICHE TECNICHE

Alimentazione: AC 100-240V 50/60Hz

Consumo: 360W

Potenza massima in uscita: 300W

Dimensioni: 406x484x845mm

Peso: 23Kg

NOTES ON USE

Avvertenze per il corretto smaltimento del prodotto.

Il simbolo riportato sull'apparecchiatura indica che il rifiuto deve essere oggetto di "raccolta separata" pertanto il prodotto non deve essere smaltito insieme ai rifiutiurbani.

L'utente dovrù consegnare il prodotto presso gli appositi "centri di raccolta differenziata" predisposti dalle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto.

La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropria del rifiuto.

Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.
