MANUALE UTENTE WMSD 822BX EU HOTPOINT

Installazione, 26-27

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Manutenzione e cura, 28

Escludere acqua e corrente elettrica

Pulire la lavabiancheria

Pulire il cassetto dei detersivi

Curare oblo e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Precauzioni e consigli, 29

Sicurezza generale

Smaltimento

Apertura manuale della porta oblo

WMSD 822

Descrizione della lavabiancheria, 30-31

Pannello di controllo

Display

Come effettuare un ciclo di lavaggio, 32

Programmi e funzioni, 33

Tabella dei programmi

Funzioni di lavaggio

Detersivie biancheria,34

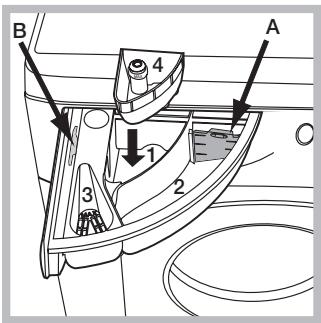

Cassetto dei detersivi

Preparare la biancheria

Programmi particolari

Sistema bilanciamento del carico

Anomalie erimedi, 35

Assistenza, 36

Assistenza Attiva 7 giorni su 7

!È importante conservare quello libretto per poterlo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.
2. Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggia-ta non collegarla e contattare il rivenditore.

1. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in dotazione.

3. Conservare tutti i pesz: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.

!Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri, mobili o altri.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregularità svitando o avvitando i piedini anteriors (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2^ .

Un accurato livellamento da stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquete o di un tappeto, regolare i piedini in modo da conservare quello la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Inserire la guarnizione A nell'estremità del tubo di alimentazione e avvitarlo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sia limpida.

Prima di allacciare, far scorrere l'acqua finché non sia limpida.

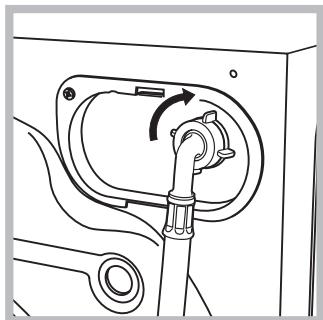

1. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'acqua, nella parte postiere in alto a destra (vedi figura).

2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.
   ! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
   ! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negotio specializzato o a un technician autorizzato.
   ! Non utilizzato mai tubi già usati.
   ! Utilizzato quelli in dotazione alla macchina.

Collegamento del tubo di scarico

Collegare il tubo di scarico,enza pie-garlo,a una conduc-tura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

!È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve averere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a fianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a lavoro);
• la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostuire la presa o la spina.
  ! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.
  !A lavabiancheria installata, la presa della corrente deve essere facilemente raggiungibile.
  ! Non usare prolonghe e multiple.
  ! Il cavo non deve subire piegature o compressioni.

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e alla biancheria impostando il programma "Auto Pulizia" (vedi "Pulire la lavabiancheria").

Dati tecnici
Modello	WMSD 822
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 47,5
Capacità	da 1 a 8 kg
Collegamenti elettrici	vedi la targhetta caratteristica, che tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 54 litri
Velocità di centrifuga	sino a 1200 giri al minuto
Programmi di controllo secondo la direttive 1061/2010 1015/2010	programma (60°C) (1° pres-sione del tasting); Cotone Standard 60°C. programma (40°C) (2° pres-sione del tasting); Cotone Standard 40°C.
CE	Questa apparecchiatura è conforme alle seguenti Dire-tive Comunitarie: - 2004/108/CE (Compatible Elettromagnetica) - 2012/19/EU - 2006/95/CE (Bassa Tensione)

1

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limita così l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

• La parte esterna e le parti in gomma posso- sono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.
• La lavabiancheria è dotata di un programma di "Auto Pulizia" delle parti interne che deve essere effettuato allazione tipo di carico nel cesto.

Il detersivo (nella quantità pari al 10% di quella consigliata per capi poco sporchi) o additivi specifici per la pulizia della lavabiancheria, potranno essere utilizzati come coadiuvanti nel programma di lavaggio. Si consiglia di effettuire il programma di pulizia

ogni 40 cicli di lavaggio.

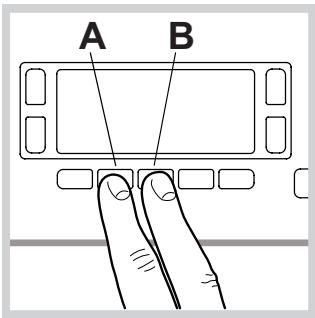

Per attivare il programma premere contemporaneamente il tasto A e B per 5 sec. (vedi figura). Il programma partirà automaticamente ed avrà una durata di circa 70 minuti. Per fermare il ciclo premere il tasto START/PAUSE.

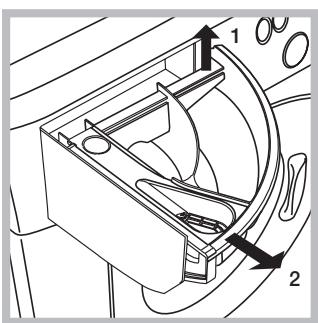

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo versusl'esterno (vedi figura).

Lavarlo除去l'acqua corrente;questa pulizia va effettuata frequentlymente.

Curare oblo e cestello

• Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Puo perché sucedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il panello di copertura sul lato anteriore della macchina con l'ausilio di un giravite (vedi figura);

1. svitare il coper-chio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;

2. pulire accuramente l'interno;

3. riavvitare il coperchio;
4. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserti to i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fissure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvisse spaccature.

Nonutilizzaremai tubi giua usati.

! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo appearecchio è stato concepito esclusivamente per un uso di tipo domestico.
• Questo apparecchio può essere usato da bambini da 8 anni in su e da persone con disponibilità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all'uso dell'apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono gliacare con l'apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini sulla supervisione.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non après il cassetto dei detersivi quando la macchina è in funzione.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinato alla macchina in funzione.
• Durante il lavaggio l'oblò tende a scaldarsi.
• Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlling che il cestello sa vuoto.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchia-ture elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

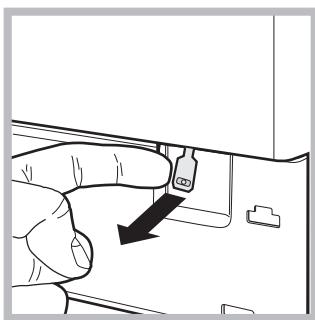

Apertura manuale della porta oblo

Nel caso non sia possibile apriere la porta oblo a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina alla presa di corrente.

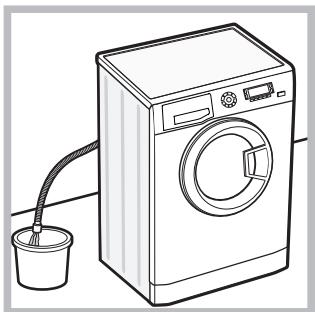

2. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblò; in caso contrario togliere l'acqua in eccedenzaattraverso itubodi scarico raccogliendola in un secchio come indicato in figura.

1. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l'ausilio di un giravite (vedi figura).

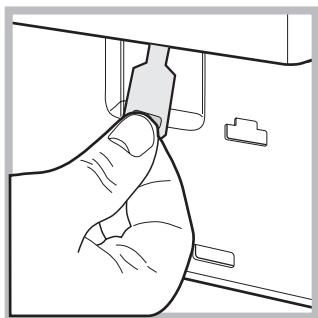

4.'utilizzando la linguetta indicata in figura tirare verso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso e contemporaneamente aprire la porta.
5. rimontare il pannello assicurandosi, prima di spinnerlo versuso la macchina, di aver inserto i ganci nelle apposite asole.

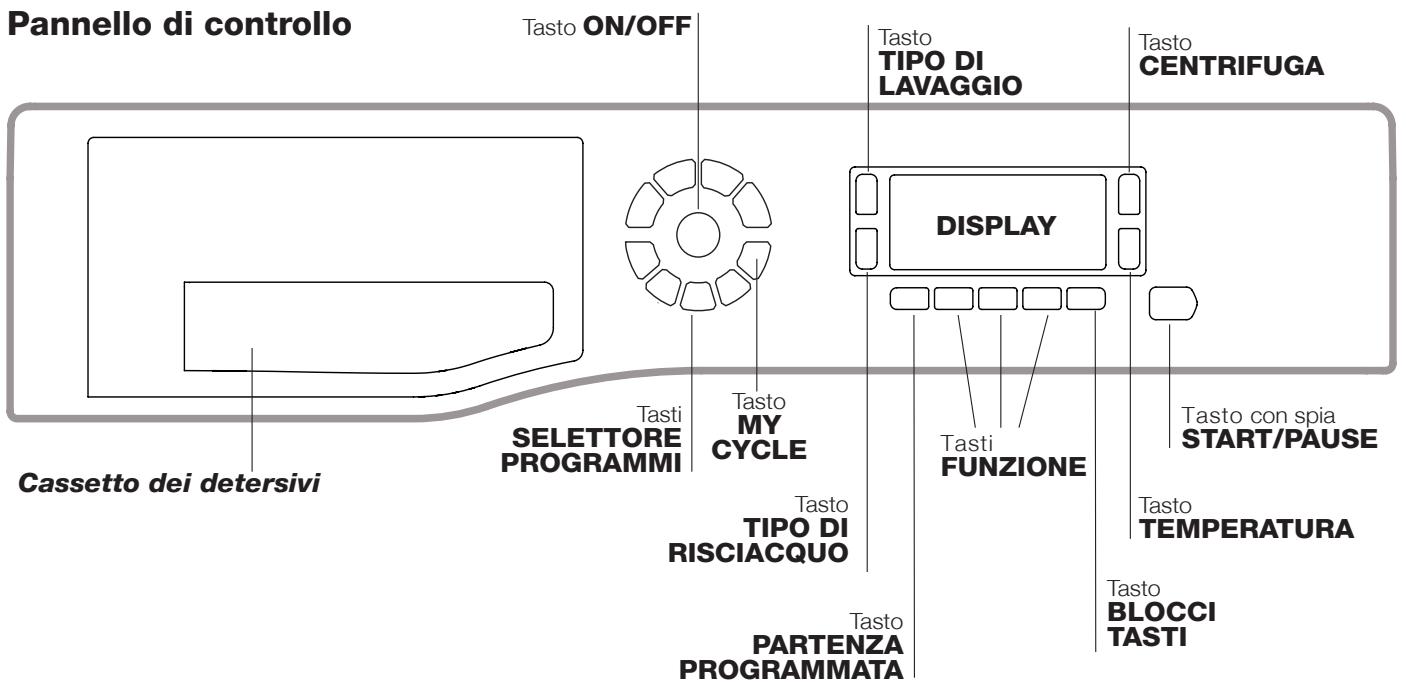

Descrizione della lavabiancheria

I

Cassetto dei detersivi: per caricare detersivi e additivi (vedi "Detersivi e biancheria").

Tasto ON/OFF: premere brevamente il tasto per accendere o spegnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina.

Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Tasti SELETTORE PROGRAMMI: per impostare il programma desiderato (vedi "Tabella dei programmi").

Tasto MY CYCLE: tenere premuto il tasting per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memorizzato premere il tasting MY CYCLE.

Tasti FUNZIONE: premere il tasting per selezionare la funzione desiderata. Sul display si illuminerà la spia relativa.

Tasto TIPO DI LAVAGGIO: premere per selezionare l'intensità di lavaggio desiderata.

Tasto TIPO DI RISCIACQUO premere per selezionare il tipo di risciacquo desiderato.

Tasto CENTRIFUGA: premere per ridurre o escludere del tutto la centrifuga; il valore viene indicato nel display.

Tasto TEMPERATURA (b): premere per ridurre la temperatura; il valore viene individato nel display.

Tasto BLOCCO TASTI: per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. Il simbolo acceso indica che il pannello di controllo è bloccato (ad eccezione del tasto ON/OFF). In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini. Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi.

Tasto PARTENZA RITARDATA: premere per impostare una partenza ridartdata del programma prescelto; il ritardo viene indicate nel display.

Tasto con spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il tasto per aviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in sua la lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore arancione. Se il significolo non è illuminato, si può aprire l'oblo. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospeedimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzato. Premere brevamente il tasto ON/OFF e attendere che la macchina si riattivi.

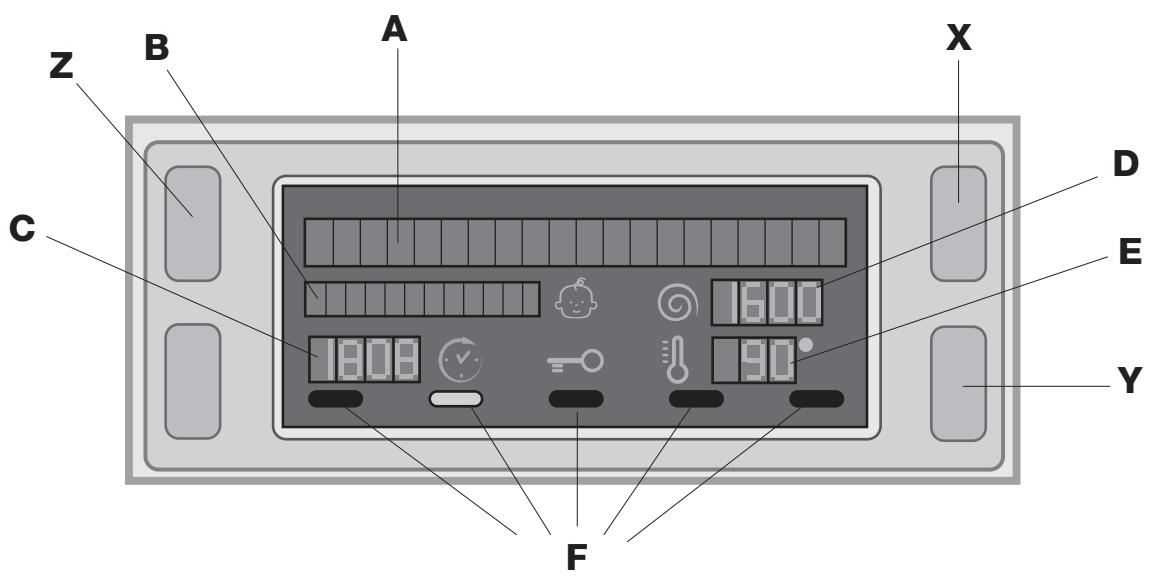

Display

Il display è utile per programmare la macchina e fornisce molteplici informazioni.

Nelle due stringhe superiore A e B vengono visualizzati il programma di lavaggio selezionato, la fase di lavaggio in corso e tutte le indicazioni relative allo stato d'avanzamento del programma.

Nella stringa C viene visualizzato il tempo residuo alla fine del ciclo di lavaggio in corso e nel caso fosse stata impostata una PARTENZA RITARDATA, il tempo mancante all'avvio del programma selezionato.

Nell'area Diene visualizzato il valore massimo della velocità della centrifuga che la macchina più effettuare in base al programma impostato; se il programma non prevede la centrifuga l'area resta spenta.

Nell'area E viene visualizzato il valore massimo della temperatura che si può selezionare in base al programma impostato; se il programma non prevede l'impostazione della temperatura l'area resta spenta.

Le spie F sono relative alle funzioni e si accendono quando la funzione selezionata è compatibile con il programma impostato.

Simbolo Oblo bloccato O

Il symbolo acceso indica che l'oblo è bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere che il symbolo si spenga prima di aprire l'oblo.

N.B.: se è attiva la funzione PARTENZA RITARDATA l'oblo non si può, per aprirloMETTERa macchina in pausa premendo il tasto START/PAUSE.

! Alla prima accensione verrà richiesto di selezionare la lingua ed il display entrè automaticamente nel menu di selezione lingua.

Per scegliere la lingua desiderata premere i tasti X e Y, per confermare la scelta premere il tasto Z.

Se si vuoleambiare lingua, spagnere la macchina, premere contemporaneamente i tasti X, Y, Z sono a sentire un segnale acustico, verrà visualizzato di nuovo il menu di selezione lingua.

Come effettuare un ciclo di lavaggio

I

1. ACCENDERE LA MACCHINA. Premere il tasto ① , sul display comparirà la scritta “ACCENSIONE IN CORSO”; la spia START/PAUSE lampeggia lentamente di colore verde.
2. CARICARE LA BIANCHERIA. Apriere la porta oblo.

Caricare la biancheria facendo attenzione a non superare la quantità di carico individata nella tabella programmi della pagina seguente.

1. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Detersivi e biancheria".
2. CHUIDERE L'OBLO'.
3. SCEGLIERE IL PROGRAMMA. Premere uno dei tasti del SELETTORE PROGRAMMI per selezioniare il programma desiderato; il nome del programma comparirà sul display; adesso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.
4. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli apposti tasti:

Modificare la temperatura e/o la centrifuga. La macchina selezione automaticamente la temperatura e la centrifuga massime previste per il programma impostato e non possono pertanto essere aumento. Premendo il tasto si riduce progressivement la temperatura sino al lavaggio a freddo "OFF". Premendo il tasto si riduce progressivement la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei tasti riportera i valori al massimo consentito per il ciclo selezionato.

! Eccezione: selezionando il programma (60°C)

(1° pressione del tasto) la temperatura può essere portata sino a 90^ .

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il tasto relative fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il symbolo . Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta "OFF".

Impostare l'intensità di lavaggio desiderata.

L'opzione 'permette di ottimizzare il lavaggio in base al grado di sporco dei tessuti e all'intensità di lavaggio desiderata.

Selezionale il programma di lavaggio, il ciclo viene impostato automaticamente sul livello "Normale", ottimizzato per capi mediamente sporchi, (impostazione non valida per il ciclo "Lana", che si imposta automaticamente sul livello "Delicato").

Per capi molto sporchi premere il tasto 1 �� in al raggiungimento del livello "Lavaggio Intensivo". Questo livello garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una magiore quantità di acqua nella fase iniziale del ciclo ed una magiore movimentazione meccanica, ed è utile per eliminare le macchie più resistenti. Può essere utilizzato con oswana candeggina. Se si desidera effettuire il candeggio insereire la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello "max"indicato sul perno centrale (vedi figura a pag.34). Per capi poco sporchi o per un trattamento più delicato dei tessuti, premere il tasto 1 �� in al raggiungimento del livello "Delicato".

Il ciclo ridurà la movimentazione meccanica per garantire risultati di lavaggio perfetti per i capi delicati.

Impostare il tipo di risciacquo.

L'opzione consente di selezionare il tipo di risciacquo desiderato per la massima cura delle pelli sensibili. Alla prima pressione del tasto viene impostato il livello "Extra risciacquo" che permette di selezionare un risciacquo aggiuntivo a quelli standard del ciclo, per eliminare tutte le tracce di detergente. Alla seconda pressione del tasto viene impostato il livello "Pelli Sensibili" che permette di selezionare due risciacqui aggiuntivi a quelli standard del ciclo ed è consigliato per le pelli più sensibili. Alla terza pressione del tasto viene impostato il livello "Anti Allergico" che permette di selezionare tre risciacquaggi aggiuntivi a quelli standard del ciclo, per rimuovere i principali allergeni come polline, acari, peli del gatto e cane. Premere nuovamente il tasto per tornare al tipo di risciacquo "Risciacquo Normale". Se non è possibile impostare o modificare la regolazione esistente, sul display verrà visualizzato "Non permesso".

Modificare le caratteristiche del ciclo.

• Premere il tasto per attivare la funzione; la spia corrispondente al pulsante si accenderà.
• Premere nuovamente il tasto per disattivare la funzione; la spia si spegnerà.

! Se la funzione selezionata non è compatibile con il programma impostato, la spia lampeggerà e la funzione non verrà attivata.
! Se la funzione selezionata non è compatible con un'altra precedentamente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia della funzione attivata si illuminerà.
! Le funzioni possono variare il carico raccommando e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l'oblo si bloccherà (simpolo OBLO'BLOCCATO =0 acceso). Durante il lavaggio, sul display comparirà il nome della fase in corso. Per cancellare un programma nelleun ciclo è in corso, mettere la lavabianchera in pausa premendo il tasto START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore arancione); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire la porta nelleun ciclo è in corso premeile tasto START/PAUSE; se il simbolo OBLO'BLOCCATO =0 è spenta sare possibile aprire l'oblo. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

2. FINE DEL PROGRAMMA. Viene indica da lascritta "FINE CICLO" sul display, quando il simbolo OBLO'BLOCCATO 0 si spegnerà sare possibile aprire l'oblo. Aprire l'oblo, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a lungo il tasto Ⓞ. Il ciclo verrà interrotto e la macchina si spegnerà.

Tabella dei programmi

Programmi	Descrizione del Programma	Temp. max. (°C)	Velo-cità max. (giri al minu-to)	Detersivi				Carico max. (Kg)	Umidità residualia %	Consumo energia kWh	Acqua totale lt	Durata ciclo
				Prelavag-gio	Lavaggio	Candeg-gina	Ammobi-dente
	Antimacchia	40°	1200	●	●	-	●	4	-	-	-	180'
	Cotone Standard 60° (1) (1° pressione del tasting): bianchi e colorati resistenti molto sporchi.	60° (Max. 90°)	1200	● (3)	●	●	●	8	53	1,27	55	220'
	Cotone Standard 40° (2) (2° pressione del tasting): bianchi e colorati delicati poco sporchi.	40°	1200	-	●	●	●	8	53	1,10	78	215'
	Cotone Standard 20° (3° pressione del tasting): bianchi e colorati delicati poco sporchi.	20°	1200	-	●	●	●	8	-	-	-	185'
	Sintetici Resistenti (1° pressione del tasting): colori resistenti molto sporchi.	60°	800	●	●	●	●	4	46	0,99	57	115'
	Sintetici Resistenti (4) (1° pressione del tasting): colori resistenti molto sporchi.	40°	800	●	●	●	●	4	46	0,59	57	100'
	Sintetici Delicati (2° pressione del tasting): colori delicati poco sporchi.	40°	800	●	●	●	●	4	-	-	-	80'
	Rapidò 60' (1° pressione del tasting): per rinfrescare rapidamente capi normalmente (non indicato per lana, seta e capi da lavare a mano).	60°	1200	-	●	-	●	3,5	53	0,85	40	60'
	Rapidò 30' (2° pressione del tasting): per rinfrescare rapidamente capi poco sporchi (non indicato per lana, seta e capi da lavare a mano).	30°	800	-	●	-	●	3	70	0,13	31	30'
M	My Cycle (Memo): permette di memorizzare un qualsiasi ciclo di lavaggio.
	Biancheria 7 giorni: per biancheria da letto e da bagno.	60°	1200	●	●	-	●	8	-	-	-	145'
	Woolmark Platinum (Lana): per lana, cachemire, ecc.	40°	800	-	●	-	●	1,5	-	-	-	85'
	Delicati	30°	0	-	●	-	●	1	-	-	-	80'
	Centrifuga (1° pressione del tasting).	-	1200	-	-	-	-	8	-	-	-	16'
	Risciacquo (2° pressione del tasting).	-	1200	-	-	-	●	8	-	-	-	49'
	Scarico (3° pressione del tasting).	-	0	-	-	-	-	8	-	-	-	2'

La durata del ciclo indica sult display o sul libretto e una stima calcolata in base a condizioni standard. Il tempo effettivo puo variare in base a numerousi fattori quali la temperatura e la pressione dell'acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezione.
1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 60^ (1° pressione del tasto).
t temperature effetiva di lavaggio potiore differire da quella indicate.
2) Programma di controlo secondo la direttiva 1061/2010: impostare il programma 40^ (2 ^ pressione del tasto).
t temperature effetiva di lavaggio pu differire da quale indica.
3) Alla temperatura di 60^ la funzione "Prelavaggio" non può attivata.

Per tutti Test Institutes:

2) Programma cotone lungo: impostare il programma 40^ (2 ^ pressione del tasting).
4) Programma sintetico lungo: impostare il programma a 60^ (1° pressione del tasting); temperaura di 40^ (premere il tasting TEMPERATURA).

Funzioni di lavaggio

Prelavaggio

Selezionando esta funzione si effettua il prelimavaggio, utile per rimuovere macchie ostinate.

N.B.: Aggiungere il detersivo nell'apposto scomparto.

!Nonéattivabile sui programmi (60°),

(40°).

Stira facile

Selezionando esta funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe.

Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello; la spia della funzione STIRA FACILE lampeggerà e la scritta "FINE CICLO" apparirà su display. Per terminare il ciclo si dovrà premere il tasto START/ PAUSE o il tasto STIRA FACILE.

!Non èattivabile sui programmi, "Rapido 30",

Eco wash

La funzione Eco Wash contribuisce al risparmio energetico non riscaldando l'acqua utilizzata per lavare il bucato - un vantageglio sa per l'ambiente, sia per la bolletta elettrica. Infatti, l'azione rafforzata e il consumo ottimizzato dell'acqua garantiscono ottimi risultati nella stessa durata media di un ciclo standard.

Per ottenere i migliori risultati di lavaggio, si consiglia l'uso di un detersivo liquido.

Non è attivabile sui programmi 1, 2, 3, 4, 5, 6, 7.

Cassetto dei detersivi

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l'ambiente.

! Usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio e per lavaggi con temperatura superiore a 60^ .
!Seguire leindicazioni riportate sulla confezione di detersivo.
! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Estrarre il cassetto dei detersivi e insere il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per prelimavaggio (in polvere)

Prima di versare il detersivo verificare che non sia inserita la veschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Nel caso di utilizzato di detersivo liquido si consiglia di utilizzazione la paretina A in dotazione per un corretto dosaggio.

Per l'utilizzo del detersivo in polvere riporre la paretina nella cavity B.

vaschetta 3: Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoriuscire alla griglia.

vaschetta aggiuntiva 4: Candeggina

Preparare la biancheria

• Suddividere la biancheria secondo:

• il tipo di tessuto / il symbolo sull'etichetta.

• i colori: separare i capi colorati da quelli bianchi.
• Vuotare le tasche e controllare i bottoni.
• Non superare i valori indicati, riferiti al peso della biancheria asciutta: vedi "Tabella dei programmi".

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.

Programmi speciali

Antimacchia: il programma è adatto al lavaggio di capi molto sporchi, con colori resistenti. Il programma garantisce una classe di lavaggio superiore alla classe standard (classe A). Non eseguire il programma me-scolando capi di colore diverso. Si consiglia l'utilizzo di detersivo in polvere. Per macchie ostinate è consigliato il pretrattamento con additivi specifici.

Cotone Standard 20^ : ideale per carichi in cotone sporchi. Le buone performanceanche a freddo, comparabili con un lavaggio a 40^ , sono garantite da un'azione meccanica che lavora con variazione di velocità a picchi ripetuti e rav vicinati

Biancheria da bagno e da fatto: per lavare la biancheria da bagno e da fatto in un unico ciclo, utilizzato il programma che ottimizza l'uso dell'ammorbidente e ti consente di risparmiare tempo ed energia. Si consiglia l'utilizzo di detersivo in polvere.

Lana: il ciclo di lavaggio "Lana" di questa lavatrice Hotpoint-Ariston è stato testato e APPROVATO alla Woolmark Company per il lavaggio di capi in lana classificati come "lavabili a mano", perché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delleindicazioni fornite dal produttore dell'elettrodomestico. Hotpoint-Ariston è la primamarca di lavatrici ad aver ottenuto alla Woolmark Company la certificazione Woolmark Apparel Care - Platinum per le sue prestazioni di lavaggio e il consumo di acqua ed energia.

Delicati: utilizzare il programma per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes.

Per il lavaggio dei capi in seta e tende, selezionare il ciclo ed impostare il livello "Delicato" dell'opzione

Si raccomanda di rovesciare i capi prima del lavaggio e di inseire gli indumenti piccoli nell'apposto sacchetto per il lavaggio dei capi delicati.

Per risultati migliori si raccomanda l'utilizzo del detersivo liquido per capi delicati.

Sistema bilanciamento del carico

Prima di anni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse alcora correttamente bilanziato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista.

In presenza di excessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favore una migliorie distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

Può accadere che la lavabiancheria non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (nel display apparirà la scitta "Manca l'acqua, april il rubinetto").

La lavabiancheria carica e scarica acqua di continuo.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibramolto durante la centrifuga.

La lavabiancheria perde acqua.

La macchina è bloccata, il display lampeggia e segnala un codice di anomalia (es.: F-01, F-.).

Si forma troppa schiuma.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fareicontatto.
  In casa non c'é corrente.

L'oblo non è ben chiuso.
- Il tasting ON/OFF non è stato premuto.
- Il tasting START/PAUSE non è stato premuto.
Il rubinetto dell'acqua non è aperto.
- Si è impostato un ritardo sull'ora di avvio (PARTENZA RITARDATA, vedi "Come effettuare un ciclo di lavaggio").

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
  Il tubo è piegato.
  Il rubinetto dell'acqua non è aperto.
  In casa manca l'acqua.
  Non c'é sufficiefte pressione.

• Il tasting START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").

• L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione").
• Lo scarico a muro non ha lo sfiato d'aria.

Se dopo que se verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trovagli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non precede lo scarico: con alcuni programmi occorre avviarlo manualmente.
• É attiva la funzione STIRA FACILE: per completeness il programma premere il tasto START/PAUSE ("Programmi e funzioni").
• Il tubo di scarico è piegato (vedi "Installazione").

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").

• La lavabiancheria non è in piano (vedi "Installazione").

• La lavabiancheria è stretta tra mobili e muro (vedi "Installazione").

• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

• Il tubo di scarico non è fissato bene (vedi "Installazione").

• Specnere la macchina e togliere la spina alla presa, attendere circa 1 minuto quando riaccenderla.

Se I'anomalia persiste, chiamare I'Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esseri la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
• Il dosaggio è stato eccessivo.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi "Anomalie e rimedi");
• Riaviare il programma per controllare se l'inveniente è stato oviato;
• In caso negativo, contattare ilNumero Unico 199.199.199*.
  Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore aprendo l'oblo.

Assistenza Attiva 7 giorni su 7

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama

É Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di

Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggete a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il sito

Marchio	HOTPOINT/ARISTON
Modello	WMSD 822BX EU
Capacità in kg di cotone	8.0
Classe di efficienza energetica su una Scala da A+++ (basso consumo) a G (alto consumo)	A++
Consumo annuo di energia in kWh1)	219.0
Consumo di energia del programma cotone standard a 60°C a piano carico in kWh2)	1.273
Consumo di energia del programma cotone standard a 60° carico parziale in kWh2)	0.742
Consumo di energia del programma cotone standard a 40° a carico parziale in kWh2)	0.684
Consumo di potenza in modo spento in W	0.5
Consumo di potenza in modo lasciato acceso in W	8.0
Consumo di acqua in litri/anno3)	11465
Classe di efficacia di centrifuga su una Scala da G (efficacia minima) ad A (efficacia massima)	B
Velocità massima di centrifuga raggiunta4)	1200
Umidità residua5)	53%
Durata del programma cotone standard a 60°C a piano carico in minuti	220
Durata del programma cotone standard a 60°C a carico parziale in minuti	150
Durata del programma cotone standard a 40°C a carico parziale in minuti	145
Durata del modo lasciato acceso in minuti	30
Rumore in dB(A) re 1 pW in lavaggio6)	0
Rumore in dB(A) re 1 pW in centrifuga6)	0

1) Basato su 220 cicli di lavaggio cotone standard a 60^ e a 40^ a carico piano e parziale e sul consumo nei modi di spento e lasciatto acceso. Il consumo effettivo dipende alla modalità di utilizzo della lavabiancheria.
2) Il "cotone standard a 60^ " a carico pieno e parziale ed il "cotone standard a 40^ " a carico parziale sono i programmi di lavaggio standard ai quali fanno riferimento le informazioni sulletichetta e sulla sched, quosti programmi sono adatti per lavare cotone normalmente sporco e sono i programmi più efficienti in termini di consumo combinato di energia e acqua. Il carico parziale è la metà del carico nominale.
3) Basato su 220 cici di lavaggio cotone standard a 60^ e a 40^ a carico piano e parziale. Il consumo effettivo dipende alla modalità di utilizzo dell'apparecchio.
4) Valore minimo fra il programma cotone standard 60^ a pieno e metà carico e il cotone standard 40^ a metà carico.
5) Valore massimo fra il programma cotone standard 60^ a pieno e metà carico e il cotone standard 40^ a metà carico.
6 Misurato sul programma cotone standard a 60^ piano carico.

Espanol

Sumario

Instalación, 38-39
