FDD 10761XR EU - Lavastoviglie HOTPOINT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice asciugatrice
Marca	HOTPOINT
Modello	FDD 10761XR EU
Dimensioni (L x A x P)	59,5 cm x 85 cm x 60,5 cm
Capacità di lavaggio	1 a 10 kg
Capacità di asciugatura	1 a 7 kg
Volume del cestello	71 litri
Velocità di centrifuga massima	1600 giri/minuto
Pressione acqua min/max	0,05 MPa / 1 MPa (0,5 - 10 bar)
Alimentazione elettrica	Vedi targa dati (220-240 V / 50 Hz tipico)
Programmi di lavaggio	Antimacchia, Cotone 60°C/40°C/20°C, Sintetici, Lana, Delicati, Mix 30', Lavaggio Asciugatura, Solo Asciugatura
Funzioni speciali	Partenza differita, Asciugatura per livello o per tempo, Intensità di lavaggio (Super Lavaggio / Normale / Delicato), Extra Risciacquo, Pelli Sensibili, Anti-allergia, Veloce, Eco
Sistema di autopulizia	Programma Autopulizia (ogni 40 cicli)
Pulizia della pompa	Pompa autopulente con precamera accessibile dal pannello anteriore
Sicurezza	Blocco oblò, blocco tasti, arresto automatico (stand-by), protezione bambini
Consumo in stand-by	0,5 W
Consumo in modalità accesa	8 W
Norme	Conforme alle direttive CE (2004/108/CE, 2006/95/CE, 2012/19/EU)
Peso	Circa 75 kg (stima)

Domande frequenti - FDD 10761XR EU HOTPOINT

Come installare la lavatrice asciugatrice FDD 10761XR EU?

Rimuovere l'imballaggio e togliere le 4 viti di trasporto. Posizionarla su un pavimento piano e rigido. Collegare il tubo di carico dell'acqua a un rubinetto di acqua fredda 3/4 gas, e il tubo di scarico a uno scarico situato tra 65 e 100 cm da terra. Collegare la spina a una presa con messa a terra conforme.

Qual è la capacità massima di lavaggio e di asciugatura?

La capacità di lavaggio è da 1 a 10 kg secondo il programma. La capacità di asciugatura è da 1 a 7 kg. Non superare questi limiti per prestazioni ottimali.

Come eseguire il primo ciclo di lavaggio?

Prima del primo utilizzo, avviare un programma Autopulizia (premere contemporaneamente i tasti A e B per 5 secondi) con un po' di detersivo ma senza biancheria.

Cosa fare se la lavatrice non si avvia?

Controllare che la spina sia inserita, che l'oblò sia ben chiuso, che i tasti ON/OFF e START/PAUSA siano stati premuti, che il rubinetto dell'acqua sia aperto e che non sia programmata alcuna partenza differita.

Come pulire il cassetto dei detersivi?

Sollevare e tirare il cassetto verso di sé, lavarlo con acqua corrente, poi rimetterlo in posizione. Eseguire questa operazione regolarmente per evitare ostruzioni.

Come accedere alla pompa per pulirla?

Scollegare l'apparecchio, quindi smontare il pannello anteriore con un cacciavite. Svitare il coperchio della precamera (in senso antiorario), pulire l'interno, poi rimontare.

Cosa fare in caso di perdita d'acqua?

Verificare che il tubo di carico dell'acqua sia ben avvitato, che il tubo di scarico sia correttamente fissato e che il cassetto dei detersivi non sia ostruito. Consultare la sezione 'Anomalie e rimedi' del manuale.

Come aprire l'oblò in caso di blackout?

Scollegare l'apparecchio. Assicurarsi che il livello dell'acqua sia basso. Smontare il pannello anteriore, quindi utilizzare la linguetta di plastica per sbloccare manualmente l'oblò.

Quali programmi usare per i capi delicati?

Utilizzare il programma Lana (40°C) o Delicati (30°C) per tessuti fragili. Attivare il livello Delicato dell'opzione di intensità di lavaggio per un'agitazione ridotta.

Come ridurre il consumo energetico?

Utilizzare i programmi a bassa temperatura (20°C o 40°C) e attivare la funzione Eco per risparmiare acqua ed energia. La modalità stand-by si attiva dopo 30 minuti di inattività (0,5 W).

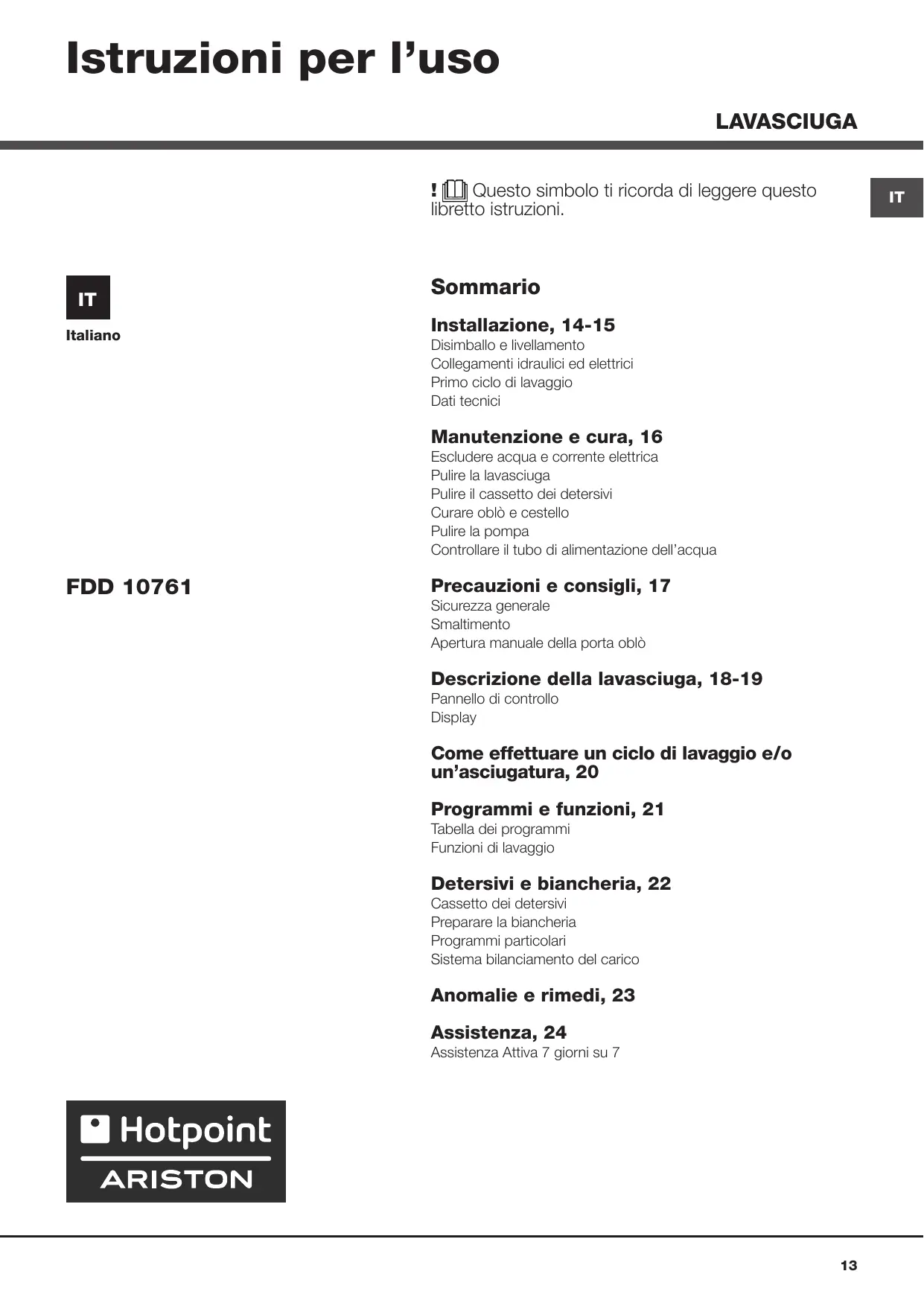

MANUALE UTENTE FDD 10761XR EU HOTPOINT

Il simbolo [Q]tosto ti ricorda di leggere questo libretto istruzioni.

IT

FDD 10761

Sommario

Installazione, 14-15

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Manutenzione e cura, 16

Escludere acqua e corrente elettrica

Pulire la lavasciuga

Pulire il cassetto dei detersivi

Curare oblo e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Precauzioni e consigli, 17

Sicurezza generale

Smaltimento

Apertura manuale della porta oblo

Descrizione della lavasciuga, 18-19

Pannello di controllo

Display

Come effettuare un ciclo di lavaggio e/o un'asciugatura, 20

Programmi e funzioni, 21

Tabella dei programmi

Funzioni di lavaggio

Detersivi e biancheria, 22

Cassetto dei detersivi

Preparare la biancheria

Programmi particolari

Sistema bilanciamento del carico

Anomalie e rimedi, 23

Assistenza, 24

Assistenza Attiva 7 giorni su 7

Hotpoint

ARISTON

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavasciuga per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavasciuga.
2. Controllare che la lavasciuga non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

1. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).
2. Chiudere i fori con i tappi di plastica in dotazione.
3. Conservare tutti i pezzi: qualora la lavasciuga debba essere trasportata, dovranno essere rimontati.

!Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavasciuga su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altri.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2° . Un accurato livella

mento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare alla lavasciuga uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

Prima di allacciare, far scorrere l'acqua finché non sia limpida.

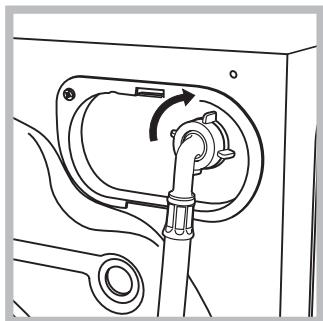

1. Collegare il tubo di alimentazione alla lavasciuga avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).
2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

Attenzione! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco). Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. Non utilizzare mai tubi già usati. Utilizzare quelli in dotazione alla macchina.

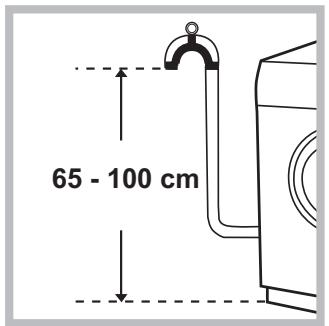

Collegamento del tubo di scarico

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a lato);
• la presa sia compatibile con la spina della lavasciuga. In caso contrario sostituire la presa o la spina. Attenzione! La lavasciuga non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali. A lavasciuga installata, la presa della corrente deve essere facilmente raggiungibile. Non usare prolunghe e multiple. Il cavo non deve subire piegature o compressioni. Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma "Auto Pulizia" (vedi "Pulire la lavasciuga").

Dati tecnici
Modello	FDD 10761
Dimensioni	larghezza cm 59,5 altezza cm 85 profondità cm 60,5
Capacità	da 1 a 10 kg per il lavaggio da 1 a 7 kg per l'asciugatura
Collega- menti elet- trici	vedi la targhetta caratteristi- che tecniche applicata sulla macchina
Collega- menti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 71 litri
Velocità di centrifuga	sino a 1600 giri al minuto
Programmi di controlo secondo la norma EN 50229	lavaggio: programm2 (60°C) (1° pressione del tasting; effett- tuato con 10 kg di carico. asciugatura: l'asciugatura del carico minore (3kg) deve essere effettuata selezio- nando il livello di asciugatura "EXTRA", il carico di bian- cheria deve essere compo- sto da 3 lenzuola, 2 federe e 1 asciugamano; l'asciugatura del carico restante deve essere effet- tuata selezionando il livello di asciugatura "EXTRA".
CE	Questa apparecchiatura è conforme alle seguenti Diret- tive Comunitarie: - 2004/108/CE (Compatible Elettromagnetica) - 2012/19/EU - 2006/95/CE (Bassa Tens- sione)

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della lavasciuga e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la lavasciuga e durante i lavori di manutenzione.

Pulire la lavasciuga

• La parte esterna e le parti in gomma possono essere pulite con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.
• La lavasciuga è dotata di un programma di "Auto Pulizia" delle parti interne che deve essere effettuato a vuoto, senza carico nel cesto.

Il detersivo (nella quantità pari al 10% di quella consigliata per capi poco sporchi) o additivi specifici per la pulizia della lavasciuga potranno essere utilizzati come coadiuvanti nel programma di lavaggio. Si consiglia di effettuare il programma di pulizia

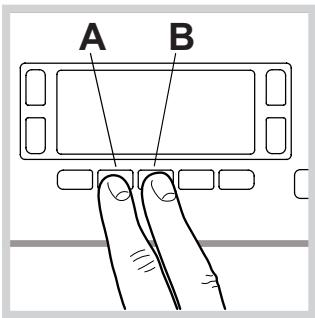

ogni 40 cicli di lavaggio. Per attivare il programma premere contemporaneamente il tasto A e B per 5 sec. (vedi figura). Il programma partirà automaticamente ed avrà una durata di circa 70 minuti. Per fermare il ciclo premere il tasto START/PAUSE.

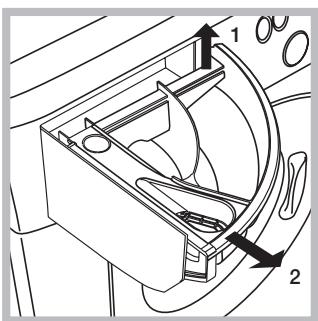

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo verso l'esterno (vedi figura). Lavarlo sotto l'acqua corrente; questa pulizia va effettuata frequentemente.

Curare oblò e cestello

• Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della macchina con l'ausilio di un giravite (vedi figura);

1. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;
2. pulire accuratamente l'interno;
3. riavvitare il coperchio;
4. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

! Non utilizzare mai tubi già usati.

! La lavasciuga è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
• Questo apparecchio può essere usato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, purché supervisionati o istruiti sull'uso sicuro dell'apparecchio e sui pericoli connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.
• Non asciugare capi non lavati.
• I capi sporchi di sostanze quali olio da cucina, acetone, alcol, benzina, cherosene, smacchiatori, trementina, cera e prodotti per rimuoverla devono essere lavati in acqua calda con una maggiore quantità di detersivo prima di essere asciugati nell'asciugatrice.
• Oggetti come gommapiuma (schiuma di lattice), cuffie da doccia, tessuti impermeabili, articoli con lato in gomma e indumenti o cuscini con parti in schiuma di lattice non devono essere asciugati nell'asciugatrice.
• Gli ammorbidenti o prodotti simili devono essere usati secondo le istruzioni del produttore.
• La parte finale del ciclo di asciugatura avviene senza calore (ciclo di raffreddamento) per garantire che i capi non vengano danneggiati.

ATTENZIONE: Non arrestare mai l'asciugatrice prima della fine del programma di asciugatura. In tal caso, estrarre rapidamente tutti i capi e stenderli per farli raffreddare.

Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. Non staccare la spina dalla presa di corrente tirando il cavo, bensì afferrando la spina. Non aprire il cassetto dei detersivi mentre la macchina è in funzione. Non toccare l'acqua di scarico, che può raggiungere temperature elevate. Non forzare in nessun caso l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali. In caso di guasto, non accedere in nessun caso ai meccanismi interni per tentare una riparazione. Controllare sempre che i bambini non si avvicinino alla macchina in funzione. Durante il lavaggio l'oblò tende a scaldarsi. Se deve essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante. Prima di introdurre la biancheria, controllare che il cestello sia vuoto. Durante l'asciugatura l'oblò tende a scaldarsi. Non asciugare biancheria lavata con solventi infiammabili (es. trielina).

• Non asciugare gommapiuma o elastomeri analoghi.
• Assicurati che durante le fasi di asciugatura il rubinetto dell'acqua sia aperto.
• Togliere tutti gli oggetti dalle tasche, quali accendini e fiammiferi.
• I bambini di età inferiore a 3 anni devono essere tenuti lontano dall'asciugatrice se non sono costantemente sorvegliati.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblò

Nel caso non sia possibile aprire la porta oblò a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. Togliere la spina dalla presa di corrente.

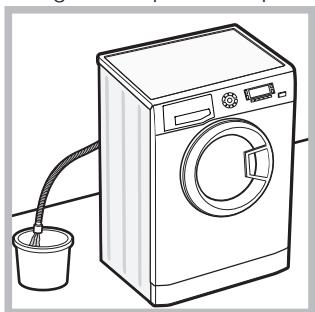

1. Verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblò; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come indicato in figura.
2. Rimuovere il pannello di copertura sul lato anteriore della lavasciuga con l'ausilio di un cacciavite (vedi figura).

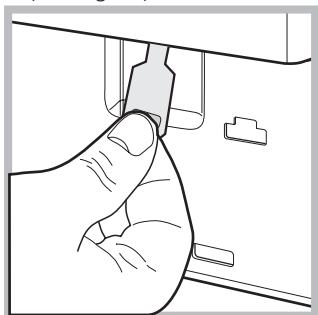

4. Utilizzando la linguetta indicata in figura, tirare verso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso e contemporaneamente aprire la porta. 5. Rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

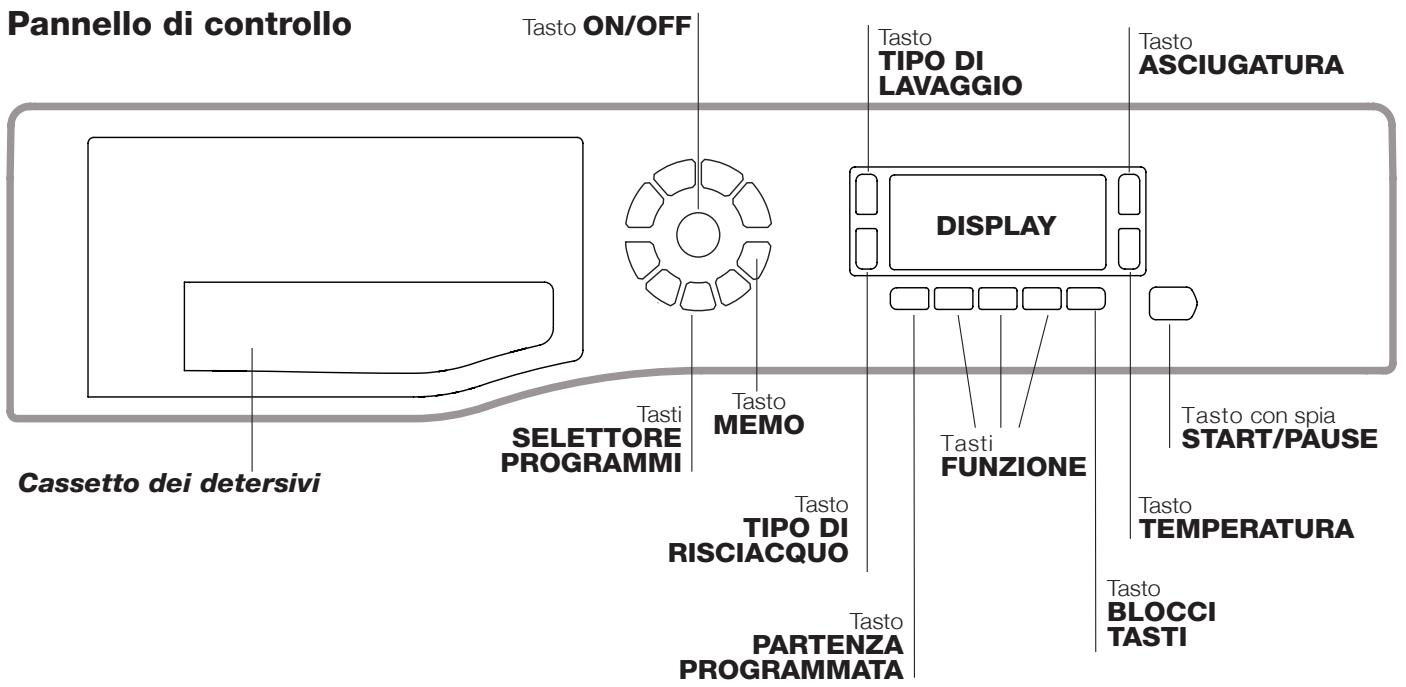

Descrizione della lavasciuga

IT

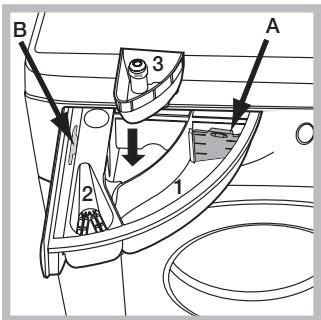

Cassetto dei detersivi: per caricare detersivi e additivi (vedi "Detersivi e biancheria").

Tasto ON/OFF: premere brevemente il tasto per accendere o spegnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per spegnere la lavasciuga durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina.

Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Tasti SELETTORE PROGRAMMI: per impostare il programma desiderato (vedi "Tabella dei programmi").

Tasto MEMO: tenere premuto il tasto per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memorizzato premere il tasto MEMO.

Tasti FUNZIONE: premere il tasto per selezionare la funzione desiderata. Sul display si illuminerà la spia relativa.

Tasto TIPO DI LAVAGGIO: premere per selezionare l'intensità di lavaggio desiderata.

Tasto TIPO DI RISCIACQUO: premere per selezionare il tipo di risciacquo desiderato.

Tasto ASCIUGATURA: premere per impostare un ciclo di asciugatura.

Tasto TEMPERATURA: premere per ridurre la temperatura; il valore viene indicato nel display.

Tasto BLOCCO TASTI: per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. Il simbolo acceso indica che il pannello di controllo è bloccato. In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini.

Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi.

Tasto PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il ritardo viene indicato nel display.

Tasto con spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore arancione. Se la spia non è illuminata, si può aprire l'oblò. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti in caso di non utilizzo. Premere brevemente il tasto ON/OFF e attendere che la macchina si riattivi.

Il display è utile per programmare la macchina e fornisce molteplici informazioni.

Nelle due stringhe superiori A e B vengono visualizzati il programma di lavaggio o il tipo di asciugatura selezionata, la fase di lavaggio in corso (il livello di asciugatura o il tempo di asciugatura selezionato) e tutte le indicazioni relative allo stato d'avanzamento del programma.

Nella stringa C viene visualizzato il tempo residuo alla fine del ciclo di lavaggio in corso e, nel caso fosse stata impostata una PARTENZA RITARDATA, il tempo mancante all'avvio del programma selezionato.

Nell'area D viene visualizzato il valore massimo della velocità della centrifuga che la macchina può effettuare in base al programma impostato; se il programma non prevede la centrifuga, l'area resta spenta.

Nell'area E viene visualizzato il valore massimo della temperatura che si può selezionare in base al programma impostato; se il programma non prevede l'impostazione della temperatura, l'area resta spenta.

Le spie F sono relative alle funzioni e si accendono quando la funzione selezionata è compatibile con il programma impostato.

Simbolo Oblò bloccato

Il simbolo acceso indica che l'oblò è bloccato per impedire aperture accidentali. Per evitare danni, è necessario attendere che il simbolo si spenga prima di aprire l'oblò.

N.B.: se è attiva la funzione PARTENZA RITARDATA, l'oblò non si può aprire; per aprirlo, mettere la macchina in pausa premendo il tasto START/PAUSE.

! Alla prima accensione verrà richiesto di selezionare la lingua e il display entrerà automaticamente nel menu di selezione lingua. Per scegliere la lingua desiderata, premere i tasti X e Y; per confermare la scelta, premere il tasto Z.

Se si vuole cambiare lingua, spegnere la macchina, premere contemporaneamente i tasti X, Y, Z fino a sentire un segnale acustico; verrà visualizzato di nuovo il menu di selezione lingua.

Come effettuare un ciclo di lavaggio e/o asciugatura

IT

1. ACCENDERE LA MACCHINA. Premere il tasto \(\langle \widehat{\mathbb{C}}\rangle\) , sul display comparirà la scritta "ACCENSIONE IN CORSO"; la spia START/PAUSE lampeggia lentamente di colore verde.
2. CARICARE LA BIANCHERIA. Aprire la porta oblo. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.
3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Detersivi e biancheria".
4. CHIUDERE L'OBLO'.
5. SCEGLIERE IL PROGRAMMA. Premere uno dei tasti del SELETTORE PROGRAMMI per selezionare il programma desiderato; il nome del programma comparirà sul display; adesso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.
6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli appositi tasti:

Modificare la temperatura. La macchina seleziona automaticamente la temperatura massima prevista per il programma impostato e non può pertanto essere AUMENTATA. Premendo il tasto 30 si riduce progressivamente la temperatura sino al lavaggio a freddo "OFF". Un'ulteriore pressione del tasto riporterà il valore al massimo consentito per il ciclo selezionato. Eccezione: selezionando il programma 2 \((60^{\circ}\mathrm{C})\) (1' pressione del tasto) la temperatura.

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il tasto relativo fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il simbolo. Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta "OFF".

Impostare l'asciugatura.

Premendo una o più volte il tasto - si imposta il tipo di asciugatura desiderato. Sono previste due possibilità:

A - In base al livello di umidità dei capi asciugati:

Stirare: indicato per capi che devono essere successivamente stirati. Il livello di umidità residua ammorbidisce le pieghe e ne facilita la rimozione.

Appendere: ideale per quei capi che non necessitano di un'asciugatura completa.

Ripiegare: adatto per il bucato da riporre nell'armadio senza bisogno di stiratura.

Extra: adatto a capi che necessitano di un'asciugatura completa come spugne e accappatoi.

B - In base al tempo: da 20 a 180 minuti.

Per escludere l'asciugatura premere il tasto relativo fino a far apparire sul display la scritta OFF.

Se eccezionalmente il carico di biancheria da lavare e asciugare è superiore al massimo previsto, effettuare il lavaggio e, a programma ultimato, dividere il carico e rimetterne una parte nel cestello. Seguire a questo punto le istruzioni per effettuare "Solo l'asciugatura". Ripetere le stesse operazioni per il carico rimanente.

N.B.: alla fine dell'asciugatura viene effettuato sempre un periodo di raffreddamento.

Solo asciugatura

Selezionare con il selettore dei PROGRAMMI un'asciugatura (in base al tipo di tessuto), quindi impostare il tipo di asciugatura desiderata con il tasto ASCIUGATURA. Selezionando con la manopola programmi l'asciugatura cotone e premendo il tasto "Eco" verrà eseguita un'asciugatura automatica che permetterà un risparmio energetico grazie a un'ottimale combinazione di temperatura dell'aria e durata del ciclo; sul display verrà visualizzato il livello di asciugatura "Eco".

Impostare l'intensità di lavaggio desiderata.

L'opzione permette di ottimizzare il lavaggio in base al grado di sporco dei tessuti e all'intensità di lavaggio

desiderata. Selezionare il programma di lavaggio; il ciclo viene impostato automaticamente sul livello "Normale", ottimizzato per capi mediamente sporchi (impostazione non valida per il ciclo "Lana", che si imposta automaticamente sul livello "Delicato"). Per capi molto sporchi premere il tasto fino al raggiungimento del livello "Lavaggio Intensivo". Questo livello garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una maggiore quantità di acqua nella fase iniziale del ciclo e a una maggiore movimentazione meccanica, ed è utile per eliminare le macchie più resistenti. Può essere utilizzato con candeggina. Se si desidera effettuare il candeggio, inserire la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello "max" indicato sul perno centrale (vedi figura a pag. 22). Per capi poco sporchi o per un trattamento più delicato dei tessuti, premere il tasto fino al raggiungimento del livello "Delicato". Il ciclo ridurrà la movimentazione meccanica per garantire risultati di lavaggio perfetti per i capi delicati.

Impostare il tipo di risciacquo.

L'opzione consente di selezionare il tipo di risciacquo desiderato per la massima cura delle pelli sensibili. Alla prima pressione del tasto viene impostato il livello "Extra risciacquo" che permette di selezionare un risciacquo aggiuntivo a quelli standard del ciclo, per eliminare tutte le tracce di detergente. Alla seconda pressione del tasto viene impostato il livello "Pelli Sensibili" che permette di selezionare due risciacqui aggiuntivi a quelli standard del ciclo ed è consigliato per le pelli più sensibili. Alla terza pressione del tasto viene impostato il livello "Anti Allergico" che permette di selezionare 3 risciacqui aggiuntivi a quelli standard del ciclo. L'opzione attivata con cicli a temperatura di 40° perché rimuovere i principali allergeni come peli di gatto e cane e pollini, con cicli a temperature superiori a 40° si raggiunge un ottimo livello di protezione antiallergica. Premere nuovamente il tasto per tornare al tipo di risciacquo "Risciacquo Normale". Se non è possibile impostare o modificare la regolazione esistente, sul display verrà visualizzato "Non permesso".

Modificare le caratteristiche del ciclo.

• Premere il tasto per attivare la funzione; la spia corrispondente al pulsante si accenderà.
• Premere nuovamente il tasto per disattivare la funzione; la spia si spegnerà.

!Se la funzione selezionata non è compatibile con il programma impostato, la spia lampeggerà e la funzione non verrà attivata.

!Se la funzione selezionata non è compatibile con un'altra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia della funzione attivata si illuminerà.

!Le funzioni possono variare il carico raccomandato e/o la durata del ciclo.

1. AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l'oblo si bloccherà (simbolo OBLO' BLOCCATO acceso). Durante il lavaggio, sul display comparirà il nome della fase in corso. Per cancellare un programma mentre un ciclo è in corso, mettere la lavasciuga in pausa premendo il tasto START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore arancione); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire la porta mentre un ciclo è in corso premere il tasto START/PAUSE; se il simbolo OBLO' BLOCCATO è spento sarà possibile aprire l'oblo. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.
2. FINE DEL PROGRAMMA. Viene indicata dalla scritta "FINE CICLO" sul display; quando il simbolo OBLÒ BLOCCATO si spegnerà, sarà possibile aprire l'oblo. Aprire l'oblo, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a lungo il tasto ! Il ciclo verrà interrotto e la macchina si spegnerà.

Tabella dei programmi

Programmi	Descrizione del Programma	Temp. max. (°C)	Velocità max. (giri al minuto)	Asciugatura	Detersivi			Carico max. (°C)	Oglio estate
					Lavagio	Candegna	Ammò-bidente
CLEAN Plus
1	Antimacchia (1° pressione del tasting)	40°	1600	●	●	-	●	6	E' possible controllare la durata dei programmi di lavaggio sul display.
1	Antimacchia Rapido (2° pressione del tasting)	40°	1200	●	●	-	●	5
2	<60°C Cotone Standard 60°C (1) (1° pressione del tasting): bianchi e colorati resistenti molto sporchi.	60° (Max. 90°)	1600	●	●	●	●	8
2	<40°C Cotone Standard 40°C (2) (2° pressione del tasting): bianchi e colorati delicati poco sporchi.	40°	1600	●	●	●	●	8
2	Cotone Standard 20°C (3° pressione del tasting): bianchi e colorati delicati poco sporchi.	20°	1600	●	●	●	●	8
3	Sintetici Resistenti: colori resistenti molto sporchi.	60°	800	●	●	●	●	5
SPECIALIS
4	Woolmark Platinum (Lana) (1° pressione del tasting): per lana, cachemire, ecc.	40°	800	●	●	-	●	2,5
4	Delicati (2° pressione del tasting)	30°	0	●	●	-	●	1
M	My Cycle (Memo): permette di memorizzare un qualsiasi ciclo di lavaggio.
6	Rapido 30': per rinfrescare rapidamente capi peu sporchi (non indicato per lana, seta e capi da lavare a mano).	30°	800	●	●	-	●	4
DRYING
7	Lava e Asciuga	30°	1600	●	●	-	●	1
8	Asciugatura Cotone (1° pressione del tasting)	-	-	●	-	-	-	7
8	Asciugatura Sintetici (2° pressione del tasting)	-	-	●	-	-	-	5
8	Asciugatura Lana (3° pressione del tasting)	-	-	●	-	-	-	2,5
Programmi Parziali
v'###	Centrifuga (1° pressione del tasting).	-	1600	●	-	-	-	10
v'###	Risciacquo (2° pressione del tasting).	-	1600	●	-	-	●	10
v'###	Scarico (3° pressione del tasting).	-	0	-	-	-	-	10

La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali la temperatura e la pressione dell'acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezionate.

Per tutti gli Istituti di prova:

1) Programma di controllo secondo la norma EN 50229: impostare il programma 2 a 60°C (1° pressione del tasto). 2) Programma cotone lungo: impostare il programma 2 a 40°C (2° pressione del tasto).

Funzioni di lavaggio

! Se la funzione selezionata non è compatibile con il programma impostato, la spia lampeggerà e la funzione non verrà attivata. ! Se la funzione selezionata non è compatibile con un'altra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda; la spia della funzione attivata si illuminerà.

Time Saver

Selezionando questa opzione si riduce la durata del programma fino al 50% in base al ciclo scelto, garantendo al contempo un risparmio di acqua ed energia. Utilizzare questo ciclo per capi non eccessivamente sporchi.

Premendo questo tasto si riduce la velocità di centrifuga.

La funzione Eco contribuisce al risparmio energetico non riscaldando l'acqua utilizzata per lavare il bucato: un vantaggio sia per l'ambiente, sia per la bolletta elettrica. Infatti, l'azione rafforzata e il consumo ottimizzato dell'acqua garantiscono ottimi risultati nella stessa durata media di un ciclo standard. Per ottenere i migliori risultati di lavaggio, si consiglia l'uso di un detersivo liquido.

Selezionando anche la funzione di asciugatura, al termine del lavaggio viene eseguita automaticamente un'asciugatura che contribuisce anch'essa al risparmio energetico grazie a una ottimale combinazione di temperatura dell'aria e durata del ciclo; sul display verrà visualizzato il livello di asciugatura "Eco".

È attivabile sui programmi ⟨60°C⟩ e ⟨40°C⟩

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavasciuga e a inquinare l'ambiente.

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Estrarre il cassetto dei detersivi e inserire il detersivo o l'additivo come segue.

Vaschetta 1: Detersivo per lavaggio (in polvere o liquido)

Nel caso di utilizzo di detersivo liquido si consiglia di utilizzare la paretina A in dotazione

per un corretto dosaggio. Per l'utilizzo del detersivo in polvere riporre la paretina nella cavità B.

Vaschetta 2: Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoriuscire dalla griglia. Vaschetta aggiuntiva 3: Candeggina

Preparare la biancheria

• Suddividere la biancheria secondo:
• il tipo di tessuto / il simbolo sull'etichetta.
• Separare i capi colorati da quelli bianchi.
• Vuotare le tasche e controllare i bottoni.
• Non superare i valori indicati, riferiti al peso della biancheria asciutta: vedi "Tabella dei programmi".

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1200 gr. 1 asciugamano 150-250 gr.

Programmi speciali

Antimacchia: il programma è adatto al lavaggio di capi molto sporchi, con colori resistenti. Il programma garantisce una classe di lavaggio superiore alla classe standard (classe A). Non eseguire il programma mescolando capi di colore diverso. Si consiglia l'utilizzo di detersivo in polvere. Per macchie ostinate è consigliato il pretrattamento con additivi specifici. Selezionando la funzione di asciugatura, al termine del lavaggio viene eseguita automaticamente un'asciugatura come all'aria aperta con i vantaggi di non favorire l'ingiallimento a causa dei raggi solari e di evitare la perdita del candore a causa del possibile pulviscolo presente nell'aria. Si possono impostare solo le asciugature a livelli. Si consiglia l'utilizzo del livello di asciugatura "Appendere".

Anti macchia Rapido: Il programma è studiato per lavare i capi con macchie giornaliere anche più ostinate in un'ora. Adatto a capi colorati di fibra mista, garantendone il massimo rispetto. Selezionando la funzione di asciugatura, al termine del lavaggio viene eseguita automaticamente un'asciugatura come all'aria aperta con i vantaggi di non favorire l'ingiallimento a causa dei raggi solari e di evitare la perdita

del candore a causa del possibile pulviscolo presente nell'aria. Si possono impostare solo le asciugature a livelli. Si consiglia l'utilizzo del livello di asciugatura "Appendere".

Cotone Standard 20°C: ideale per carichi in cotone sporchi. Le buone performance anche a freddo, comparabili con un lavaggio a 40°, sono garantite da un'azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati.

Lana: il ciclo di lavaggio "Lana" di questa lavatrice è stato approvato dalla Woolmark Company per il lavaggio di capi di lana classificati come "lavabili a mano", purché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delle indicazioni fornite dal produttore di questa lavatrice. (M1135)

Delicati: utilizzare il programma 4 (2° pressione del tasto) per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes.

Per il lavaggio dei capi in seta e tende, selezionare il ciclo 4 (2° pressione del tasto) ed impostare il livello "Delicato" dell'opzione.

Si raccomanda di rovesciare i capi prima del lavaggio e di inserire gli indumenti piccoli nell'apposito sacchetto per il lavaggio dei capi delicati. Per risultati migliori si raccomanda l'utilizzo del detersivo liquido per capi delicati. Selezionando la funzione di asciugatura esclusivamente a tempo, al termine del lavaggio viene eseguita un'asciugatura di particolare delicatezza grazie ad una movimentazione leggera e ad un getto d'aria ad una temperatura opportunamente controllata.

I tempi consigliati sono:

1 kg di sintetico --> 160 min. 1 kg di sintetico e cotone --> 180 min. 1 kg di cotone --> 180 min.

Il grado di asciugatura dipenderà dal carico e dalla composizione del tessuto.

Lava e Asciuga: utilizzato il programma 7 per lavare e asciugare capi (Cotone e Sintetici) leggermente sporchi in poco tempo. Selezionando questo ciclo è possibile lavare e asciugare fino a 1 kg di bucato in soli 45 minuti.

Per ottenere i migliori risultati utilizzare detersivo liquido; pretrattare polsini, colli e macchie.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento, la lavasciuga effettua la distribuzione anziché la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento, si consiglia di mescolare capi grandi e piccoli.

Può accadere che la lavasciuga non funzioni. Prima di telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavasciuga non si accende.

Il ciclo di lavaggio non inizia.

La lavasciuga non carica acqua (nel display apparirà la scritta "Manca l'acqua, apri il rubinetto").

La lavasciuga carica e scarica acqua di continuo.

La lavasciuga non scarica o non centrifuga.

La lavasciuga vibra molto durante la centrifuga.

La lavasciuga perde acqua.

La macchina è bloccata, il display lampeggia e segnala un codice di anomalia (es.: F-01, F...).

Si forma troppa schiuma.

La lavasciuga non asciuga.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. In casa non c'è corrente. L'oblo non è ben chiuso.
• Il tasto ON/OFF non è stato premuto.
• Il tasto START/PAUSE non è stato premuto. Il rubinetto dell'acqua non è aperto.
• Si è impostato un ritardo sull'ora di avvio.
• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato. Il rubinetto dell'acqua non è aperto. In casa manca l'acqua. Non c'è sufficiente pressione.
• Il tasto START/PAUSE non è stato premuto.
• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").
• L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione").
• Lo scarico a muro non ha lo sfiato d'aria.

Se necessario, installare apposite valvole anti-sifonaggio disponibili in commercio.

• Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente.
• Il tubo di scarico è piegato (vedi "Installazione").
• La conduttura di scarico è ostruita.
• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").
• La lavasciuga non è in piano (vedi "Installazione").
• La lavasciuga è stretta tra mobili e muro (vedi "Installazione").
• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").
• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").
• Il tubo di scarico non è fissato bene (vedi "Installazione").
• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto prima di riaccenderla.

Se l'anomalia persiste, chiamare l'Assistenza.

• Il detersivo non è specifico per lavasciuga (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
• Il dosaggio è stato eccessivo.
• La spina non è inserita nella presa della corrente. In casa non c'è corrente. L'oblò non è ben chiuso.
• Si è impostato un ritardo sull'ora di avvio. L'ASCIUGATURA è nella posizione OFF.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi "Anomalie e rimedi");
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Numero Unico 199.199.199*.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N);

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavasciuga e nella parte anteriore dell'oblò.

Assistenza Attiva 7 giorni su 7

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (IVA inclusa) dal lunedì al venerdì dalle 08:00 alle 18:30, il sabato dalle 08:00 alle 13:00 e di 5,58 centesimi di euro al minuto (IVA inclusa) dal lunedì al venerdì dalle 18:30 alle 08:00, il sabato dalle 13:00 alle 08:00 e nei giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.hotpoint-ariston.it.
