S4000 120 - Cappa Foster - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Foster
Modello	S4000 120
Larghezza	120 cm
Profondità	50 cm
Altezza (min-max)	60 - 110 cm
Peso	Circa 25 kg
Alimentazione	230 V ~ 50 Hz
Potenza motore	650 W
Portata massima di aspirazione	800 m³/h
Livello di rumore (max)	65 dB(A)
Illuminazione	2 x LED (3 W ciascuno)
Filtro antigrasso	Filtro metallico lavabile
Filtro al carbone	Opzionale (non incluso)
Comandi	Pulsanti elettronici con 3 velocità
Installazione	A parete, modalità canalizzata o filtrante
Diametro uscita	150 mm
Materiale	Acciaio inossidabile
Manutenzione	Pulire il filtro antigrasso mensilmente; sostituire il filtro al carbone ogni 3-6 mesi
Caratteristiche di sicurezza	Spegnimento automatico timer (opzionale), protezione da sovraccarico termico
Ricambi	Filtri, lampadine LED, motore disponibili tramite assistenza Foster
Indice di riparabilità	8,5 / 10 (basato sulla disponibilità di parti comuni)

Domande frequenti - S4000 120 Foster

Qual è la larghezza della cappa aspirante Foster S4000 120?

La Foster S4000 120 ha una larghezza di 120 cm, progettata per adattarsi a grandi piani di cottura standard.

Questa cappa può essere usata in modalità filtrante senza canalizzazione?

Sì, la S4000 120 supporta sia la modalità canalizzata (scarico esterno) sia quella filtrante. Per la modalità filtrante, è necessario installare un filtro al carbone opzionale (non incluso).

Come si pulisce il filtro antigrasso?

Il filtro antigrasso metallico è lavabile. Rimuoverlo e pulirlo mensilmente con acqua calda e detergente delicato, oppure in lavastoviglie a bassa temperatura. Asciugare bene prima di rimontare.

Quali sono la portata di aspirazione e il livello di rumore?

La portata massima di aspirazione è 800 m³/h e il livello massimo di rumore è 65 dB(A) alla massima velocità. Le velocità più basse sono più silenziose.

Come si sostituiscono le luci LED?

La cappa ha 2 lampadine LED (3 W ciascuna). Per sostituirle, spegnere l'alimentazione, rimuovere il coperchio della lampada ed estrarre il vecchio modulo LED. Inserire uno nuovo (ricambio Foster) e fissare il coperchio.

Che tipo di canalizzazione è necessaria per lo scarico esterno?

Utilizzare un condotto rigido o flessibile di diametro 150 mm. Mantenere il condotto il più corto e dritto possibile per massimizzare il flusso d'aria.

La cappa ha un timer o spegnimento automatico?

Alcuni modelli includono un timer di spegnimento automatico che spegne la cappa dopo un tempo preimpostato (es. 15 minuti). Controllare il pannello di controllo per un pulsante timer.

Ogni quanto devo sostituire il filtro al carbone?

Se si utilizza la modalità filtrante, sostituire il filtro al carbone ogni 3-6 mesi a seconda dell'uso. Un filtro intasato riduce l'efficienza e aumenta il rumore.

Posso installare la cappa da solo?

L'installazione richiede montaggio a parete e collegamento elettrico. Si consiglia di affidarsi a un professionista qualificato, soprattutto per i lavori di canalizzazione. Assicurarsi che la cappa sia in piano e fissata saldamente.

Quali caratteristiche di sicurezza ha la Foster S4000 120?

La cappa include protezione da sovraccarico termico che spegne il motore in caso di surriscaldamento. Alcune versioni hanno anche spegnimento automatico per evitare un funzionamento accidentale.

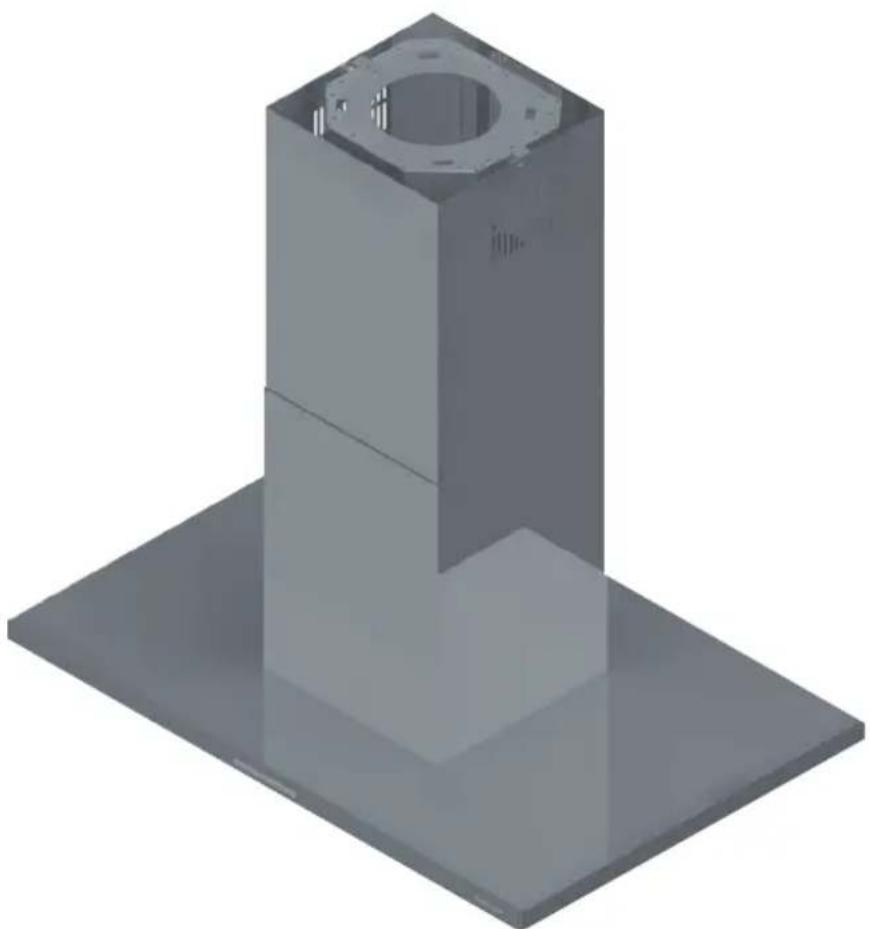

MANUALE UTENTE S4000 120 Foster

Cappa Isola / Island Hood 90 2442.090

Cappa Isola / Island Hood 120 2442.120

ISTRUZIONI PER L'INSTALLAZIONE, LA MANUTENZIONE E L'USO DELLA CAPPA ISOLA SERIE 4000

GENERALITA':

Prima di installare e utilizzare la cappa, leggere- attentamente tutte le istruzioni riportate nel se- guente manuale.

Si raccomanda di conservare accuratamente libretto e certificato di garanzia.

UTILIZZAZIONE:

La cappa appartiene al tipo ASPIRANTE; odori evapori aspirati devono essere convogliati in un condotto esterno di evacuazione.

E' possibile trasformare la cappa in "Filtrante" acquistando la confezione - Filtro in carbone cod. 9700400.

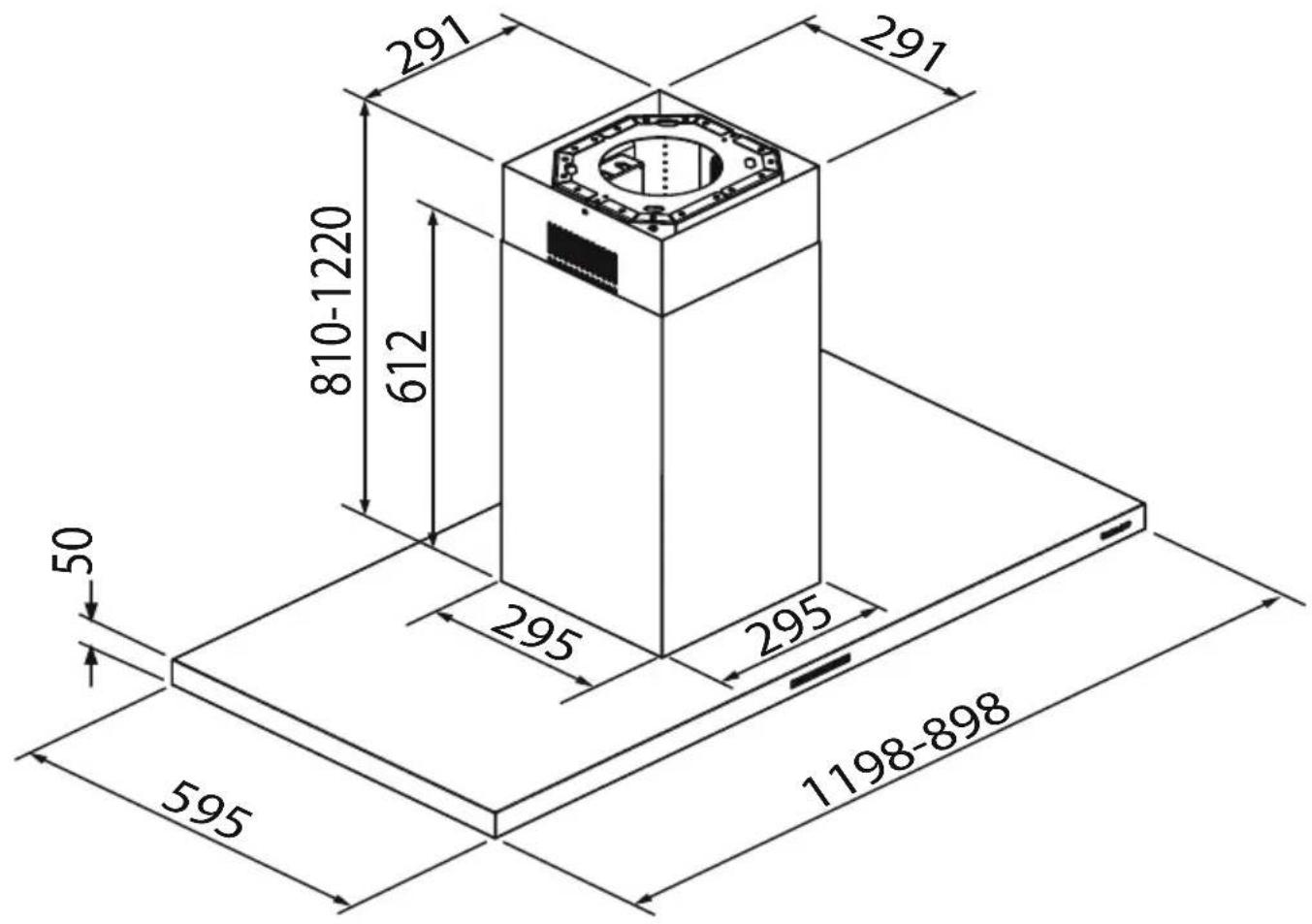

DIMENSIONI DI MASSIMA

ISTRUZIONI DI MONTAGGIO CAPPA ISOLA SERIE 4000

OPERAZIONE N° 1

1a Togliere le due viti Z che fissano il tubo superiorealla struttura.N.B. tenere con le mani il tubo superiore.
1b Far scorrere il tubo superiore verso il basso.
1c Togliere le viti V che fissano la struttura scorrevole a quella fissa.

OPERAZIONE N° 2

2a Controllare l'altezza occorrente dal soffitto al filoinferiore cappa lasciando 650/700 mm. dal pianodelle griglie dei fuochi.

OPERAZIONE N° 3

3a Riportare la misura desiderata dal filo inferiorecappa e la parte superiore dlla struttura scorr-vole tirandola verso l'alto.
3b Fissare la struttura con le viti V n° 2 per lato (tot. n° 8).

N.B. Vi sono 3 fori per lato; il foro al centro non si deve utilizzare.

ATTENZIONE

• I fori della struttura sono a passo 15 mm e quindi occorre usare quelli piu' vicino alla misura desiderata.
• E' indicata, con apposito cartello, la misura MAX in altezza che si puo' ottenere garantendo la rigidita' della struttura.

OPERAZIONE N° 4

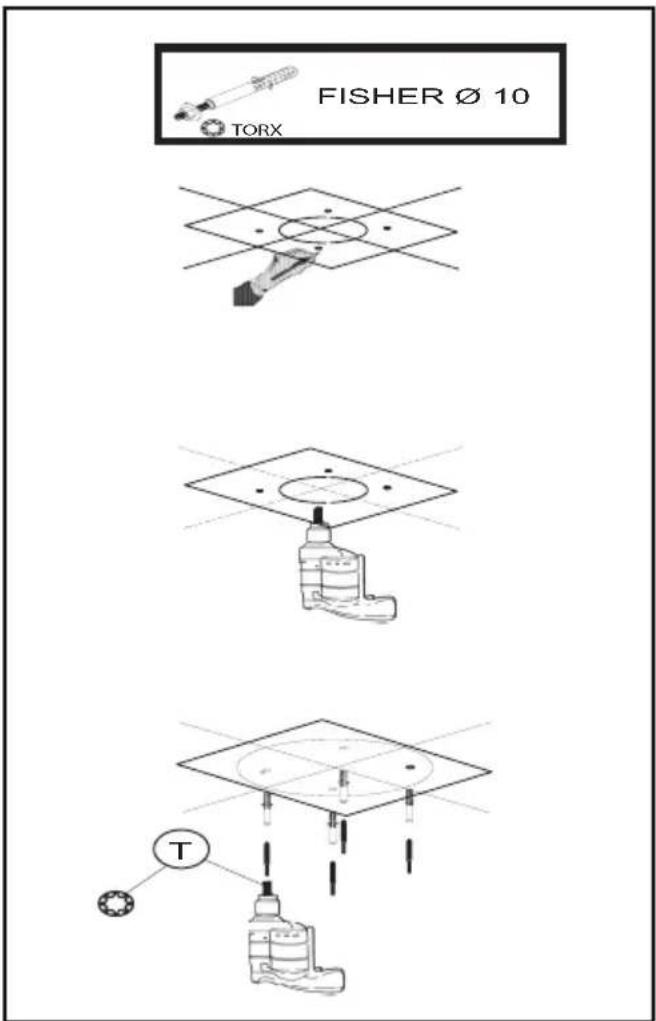

4a Trovare il centro di fissaggio della cappa sul soffitto.
4b Usare l'apposita maschera per segnare i 4 centri di foratura.
4c Forare con punta da 10 mm.
4d Inserire i Fischer ed avvitare le speciali barre filettate con l'apposito inserto "CHIAVE TORX" (T) in dotazione.

OPERAZIONE N° 5

5a Portare la cappa verso il soffitto, inserire la struttura superiore nelle barre filettate e bloccarecon le rondelle e dadi Y (n° 2 dadi per barra).

ATTENZIONE

- Bloccare con doppi dadi in modo da impedire l'allentamento dovuto ad eventuali vibrazioni.

OPERAZIONE N° 6

6a Effettuare il collegamento del tubo di evacua- zionefumi ed elettrico.

6b Portare il tubo scorrevole verso l'alto e bloccare con le viti Z.

Prima di effettuare qualsiasi collegamento assicurarsi che la tensione di rete corrisponda a quella riportata sull'etichetta posta all'interno dell'apparecchio.

Si consiglia di affidare il collegamento elettrico ad un tecnico qualificato.

Apparecchio sprovvisto di spina: applicare una spina a norme oppure un interruttore omnipolare a norme con una distanza dei contatti in apertura non inferiore a 3 mm. Il cavo di terra non deve essere interrotto dall'interruttore.

Si declina ogni responsabilità per inconvenienti derivanti dall'inosservanza delle suddette disposizioni.

La ditta costruttrice si riserva di apportare qualsiasi modifica senza preavviso.

PANNELLO DI COMANDO:

Il pannello di comando è di tipo elettronico ed è posizionato nella parte anteriore della cappa.

FUNZIONE TASTI:

Accensione e spegnimento luci.

1 Accensione 1 ^a velocità e spegnimento motore.
2 Accensione 2 ^a velocità.
3 Accensione 3 ^a velocità.
4 Accensione 4 ^a velocità.

NOTE:

- Dopo 30 ore di funzionamento della cappa i led dei “tasti 1,2,3,4” lampeggiano per 30 secondi a motore spento per segnalare la necessità della pulizia dei Filtri.

N.B. Premendo “a lungo” il tasto “velocità 3”, a motore spento, l'allarme viene RESET-TATO.

- Il bordo perimetrale dei tasti rimane sempre il- luminato. Per disattivarlo premere “a lungo” il tasto “velocità 1” a motore spento.

N.B. Per riattivare l'illuminazione premere sempre "a lungo" il tasto "velocità 1".

- E' possibile ritardare, automaticamente, lo spegnimento del motore premendo a lungo uno dei tasti delle Velocità.

Il motore rimarrà acceso per altri 10 minuti.

MANUTENZIONE:

Scollegare l'apparecchio dalla rete elettrica prima di effettuare qualsiasi operazione di manutenzione.

1) Pulizia delle parti di acciaio inox: al fine di evitare graffi sulle superfici si sconsiglia l'uso di polveri abrasive o spazzole. Utilizzare detergenti liquidi specifici per acciaio inox.
2) Pulizia del filtro: smontare il filtro agendo sulla maniglia e lavarlo in lavastoviglie o con acqua saponata, evitando di strofinare con panni o spugne.
Prima di riporre il filtro asciugarlo accurata- mente.

ATTENZIONE

• L'aria espulsa non deve essere convogliata in condotti che siano condivisi da altri apparecchi alimentati con energia diversa da quella elettrica. (es. stufe a legna, stufa gas, caldaie a combustibili ...)
• Qualora l'utilizzo della cappa sia contemporaneo ad altri apparecchi, alimentati con energia diversa da quella elettrica, dovrà essere prevista un'adeguata aerazione del locale.
• E' da escludere l'impiego di fiamma libera sotto la cappa o la preparazione di cibi alla fiamma poichè potrebbe dar luogo ad incendi.
  Controllare che l'olio non si surriscaldi durante le fritture onde evitare che prenda fuoco.
• L'inosservanza delle norme di pulizia dei filtri comporta rischi d'incendio. Si raccomanda quindi di attenersi alle istruzioni suggerite.

IMPORTANTE:

il montaggio della cappa in presenza di altri apparecchi non elettrici (es. stufe a legna, stufa gas, caldaie a combustibili ...) dovrà prevedere uno scarico esterno che assicuri una buona aerazione. Verificare le condizioni del camino di scarico nel caso in cui quest'ultimo sia rimasto inutilizzato per molto tempo.

Ricordarsi inoltre di prestare la massima attenzione alle locali norme vigenti in materia di evacuazione fumi.

Tutti i suggerimenti forniti al riguardo devono essere scrupolosamente osservati al fine di evitare spiacevoli inconvenienti.

IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' DERIVANTE DAL MANCATO RISPETTO DELLE INDICAZIONI FORNITE.

TABELLA CARATTERISTICHE TECNICHE

Tipo	ISOLA 90	ISOLA 120
Codice	2442.090 2442.1	20
Dimensioni	898X595X50 mm	1198X595X50 mm
Portata	240-1000 m^3/h	240-1000 m^3/h
Illuminazione Piano	n. 12 LED X 1 W	n. 18 LED X 1 W
Filtri anti-grasso	1	1
Sportelli per Asp. Perim.	3	4
Velocità d'esercizio	4	4
Funzionamento	Aspirante	Aspirante
Finiture	inox spazzolato Foster	inox spazzolato Foster
Diametro foro espulsione Aria	120-150 mm	120-150 mm
Tensione	220 – 240 V	220 – 240 V
Frequenza	50 Hz	50 Hz
Potenza massima assorbita	362 W	368 W
