Pitagora - Cappa Foster - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Foster
Modello	Pitagora
Tipo di installazione	Sotto pensile o a parete
Larghezza	60 cm (23.6 pollici)
Profondità	50 cm (19.7 pollici)
Altezza (min-max)	70-110 cm regolabile
Peso netto	Circa 15 kg (33 lb)
Alimentazione	220-240 V, 50 Hz
Consumo massimo	200 W (motore) + 20 W (luci)
Portata massima di aspirazione	650 m³/h
Numero di velocità	3 + boost
Tipo di illuminazione	LED, 2 x 3 W
Tipo di filtro	Filtro antigrasso in alluminio (lavabile)
Opzione filtro carbone	Incluso per modalità ricircolo
Livello di rumore (max)	65 dB(A)
Tipo di controllo	Pulsanti touch elettronici
Telecomando	Non incluso (opzionale)
Diametro canalizzazione	150 mm (6 pollici)
Caratteristiche di sicurezza	Protezione da surriscaldamento, spegnimento automatico
Pulizia filtro antigrasso	Mensile in lavastoviglie o acqua calda e sapone
Sostituzione filtro carbone	Ogni 3-6 mesi
Disponibilità ricambi	Filtri, lampadine, motore, scheda di controllo
Indice di riparabilità	7.5 / 10
Garanzia	2 anni

Domande frequenti - Pitagora Foster

Come installare la cappa Foster Pitagora?

La cappa può essere installata sotto un pensile o a parete. Assicurarsi che la canalizzazione (diametro 150 mm) sia correttamente collegata per la modalità di estrazione. Per il ricircolo, installare i filtri al carbone. Fare riferimento al manuale per i passaggi dettagliati e le distanze di sicurezza dal piano cottura.

Come pulire i filtri antigrasso?

I filtri antigrasso in alluminio sono lavabili. Rimuoverli mensilmente e pulirli in lavastoviglie (a bassa temperatura) o a mano con acqua calda e sapone. Lasciarli asciugare completamente prima di reinstallarli.

Come sostituire il filtro al carbone?

I filtri al carbone sono utilizzati per la modalità di ricircolo. Sostituirli ogni 3-6 mesi, o più frequentemente se si cucina molto. Per sostituire, rimuovere il filtro antigrasso, sbloccare il filtro al carbone e installarne uno nuovo.

Qual è il livello di rumore massimo?

Il livello di rumore massimo è di 65 dB(A) alla velocità massima. Le velocità inferiori sono più silenziose, intorno a 45-55 dB(A).

La cappa può essere utilizzata senza canalizzazione?

Sì, la cappa supporta la modalità di ricircolo. È necessario installare i filtri al carbone (inclusi) per purificare l'aria e reimmetterla in cucina. Non è necessaria la canalizzazione.

Come cambiare le lampadine LED?

La cappa utilizza luci LED integrate (2 x 3 W). Se una lampadina si guasta, contattare il supporto clienti per una sostituzione. Per accedere, rimuovere il coprilampada facendo leva delicatamente.

Quali sono le dimensioni della cappa?

La cappa è larga 60 cm, profonda 50 cm e ha un'altezza regolabile tra 70 e 110 cm. Le dimensioni esatte sono nel manuale del prodotto.

La cappa ha un telecomando?

La cappa non viene fornita con un telecomando, ma può essere controllata tramite pulsanti touch sull'unità. Un kit telecomando opzionale può essere disponibile separatamente.

Come resettare l'allarme del filtro?

Dopo aver pulito o sostituito i filtri, premere e tenere premuto il pulsante 'Reset filtro' (di solito il pulsante della velocità) per 3 secondi finché la spia non si spegne. Fare riferimento al manuale per la procedura esatta.

Qual è il periodo di garanzia?

Foster offre una garanzia di 2 anni per la cappa Pitagora che copre i difetti di fabbricazione. Potrebbe essere richiesta la registrazione. Verificare con il rivenditore locale per i dettagli.

MANUALE UTENTE Pitagora Foster

Cappa Angolo / Corner Hood

PITAGORA 2439.001

ISTRUZIONI PER L'INSTALLAZIONE, LA MANUTENZIONE E L'USO DELLA CAPPA ANGOLO PITAGORA

GENERALITA':

Prima di installare e utilizzare la cappa, leggere attentamente tutte le istruzioni riportate nel seguente manuale.

Si raccomanda di conservare accuratamente libretto e certificato di garanzia.

UTILIZZAZIONE:

La cappa appartiene al tipo ASPIRANTE; odori e vapori aspirati devono essere convogliati in un condotto esterno di evacuazione.

E' possibile trasformare la cappa in "Filtrante" acquistando la confezione - Filtro in carbone cod. 9700409.

DIMENSIONI DI MASSIMA

ISTRUZIONI DI MONTAGGIO CAPPA ANGOLO PITAGORA

OPERAZIONE N° 1

1a Segnare sulla parete una linea orizzontale a 650-700 mm. dalle griglie dei piano cottura (filo inf. Cappa).
1b Segnare sulla parete una linea verticale a 184 mm dall'angolo.
1c Indicare sulla parete i centri dei due fori distanti 100 mm. a 455 mm. dalla linea orizzontale di cui al punto 1a.
1d Indicare sulla parete il centro del foro distante 180 mm a SX della linea verticale di cui al punto 1b. Inoltre segnare sulla parete a DX i centri dei duefori distanti 84 mm dall'angolo e poi 280 mm.

N.B.

Detti fori debbono essere posizionati a 50 mm dal filo superiore del camino. Il filo superiore del camino puo' essere al maxa 950 mm dalla linea segnata nel punto 1a.

OPERAZIONE N°2

2a Forare con punta da 8 mm. nei centri ricavati-con le operazioni di cui al punto 1c ed 1d

(Profondità min.60 mm.)

3a inserire n° 5 tasselli FISCHER nei fori ricavati al punto 2a.
3b Fissare la staffa inferiore con le viti inserendo le rondelle
3c Fissare la staffa superiore con le viti inserendo le rondelle

N.B.

utilizzare una livella per controllare il cor- retto posizionamento delle staffe.

OPERAZIONE N° 4

4a Appendere la cappa mediante l'inserimento delle due viti X nelle asole ricavate sulla staffa inferiore
4b Regolare con un cacciavite "a punta croce" le due viti in modo che la cappa risulti perfetta-mente in piano

N.B.

utilizzare una livella appoggiata nella parte superiore della cappa. Controllare che la cappa risulti posizionata in linea con il se- gno sulla parete di cui al punto 1a.

Eventualmente agire sulle viti di cui al pun- to 4b.

OPERAZIONE N° 5

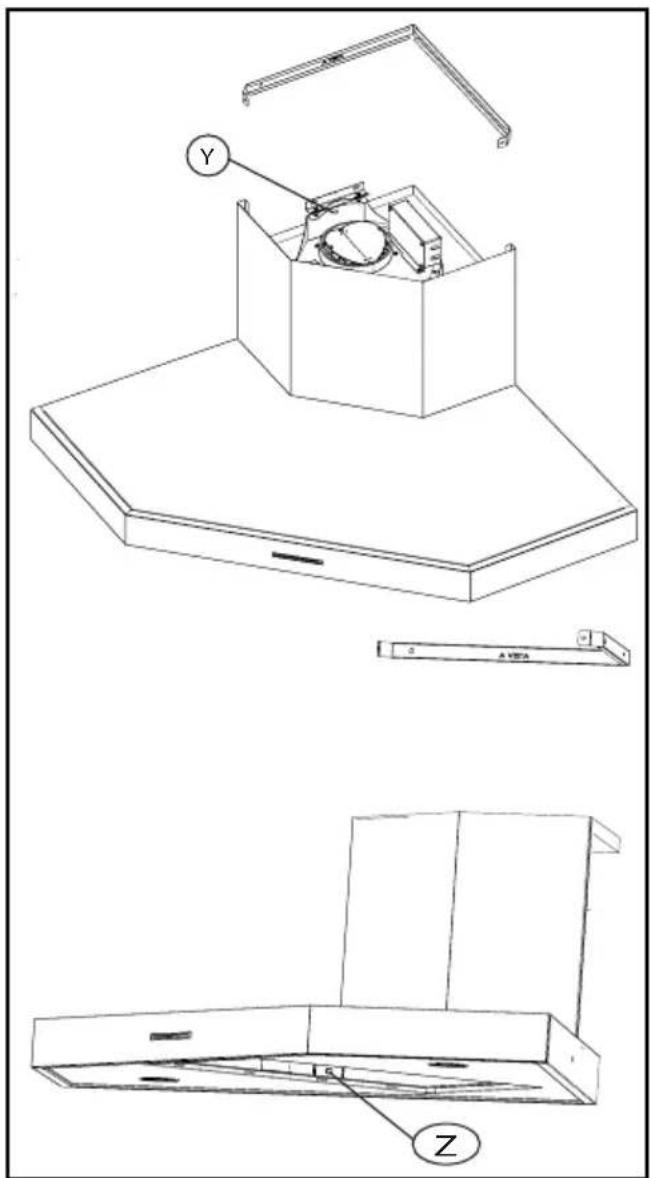

5a Segnare sul muro il centro dei foro Y (all'internodella parte sup.) e dei fori Z (all'interno della parte inf.).

N.B.

Per accedere all'interno della cappa occorreri- munovere i filtri in alluminio.

5b Togliere la cappa dal muro

OPERAZIONE N° 6

6a Forare con punta da 8 mm. nei centri ricavati con le operazioni di cui al punto 5a (Profondità min.60 mm.)

7a Inserire n° 3 tasselli FISCHER nei fori ricavati al punto 6a.
7b Appendere la cappa come da operazione 4a.

N.B. Ricontrollare con la livella il suo posizionamento altrimenti agire sulle viti come al punto 4a.

7c Fissare la cappa con le viti inserendo le rondelle.
7d Far scorrere il tubo interno del camino verso la staffa superiore e bloccarlo con le due viti (T) inserite nella staffa stessa (utilizzare cacciavite con testa a taglio).

N.B. Prima dell'operazione 7d:

• Collegare l'aspiratore mediante tubo di scarico da 120 mm int. (utilizzare l'apposita riduzione in plastica da 150 a 120 mm in dotazione) oppure con tubo da 150 mm (senza riduzione).
• Collegare il cavo di alimentazione alla rete elettrica.

Prima di effettuare qualsiasi collegamento assicurarsi che la tensione di rete corrisponda a quella riportata sull'etichetta posta all'interno dell'apparecchio.

Si consiglia di affidare il collegamento elettrico ad un tecnico qualificato.

Apparecchio sprovvisto di spina: applicare una spina a norme oppure un interruttore omnipolare a norme con una distanza dei contatti in apertura non inferiore a 3 mm. Il cavo di terra non deve essere interrotto dall'interruttore.

Si declina ogni responsabilità per inconvenienti derivanti dall'inosservanza delle suddette disposizioni.

La ditta costruttrice si riserva di apportare qualsiasi modifica senza preavviso.

PANNELLO DI COMANDO:

Il pannello di comando è di tipo elettronico ed è posizionato nella parte anteriore della cappa.

FUNZIONE TASTI:

P1 Accensione 1ª velocità e spegnimento motore
P2 Accensione 2 velocità e spegnimento motore
P3 Accensione 3ª velocità e spegnimento motore
P4 Accensione 4 ^a velocità e spegnimento motore
P5 Accensione e spegnimento luci

NOTE:

• Dopo 40 ore di funzionamento della cappa, a motore e luci spenti, lampeggia il led corrispondente al tasto luce per segnalare la necessità della pulizia dei Filtri ACCIAIO.
  N.B. Premendo “a lungo” il tasto “P5”, a motore e luci spenti, l’allarme viene RESETTATO.
• Dopo 120 ore di fuzionamento della cappa, a morote e luci spenti, lampeggiano il led corrispondente al tasto luce ed il led corrispondente alla 1a velocità per segnalare la necessità della pulizia dei Filtri CARBONE.
  N.B. Premendo “a lungo” il tasto “P5”, a motore e luci spenti, l’allarme viene RESETTATO.
• E' possibile ritardare, automaticamente, lo spegnimento del motore premendo a lungo uno dei tasti delle Velocità.
  Il motore rimarrà acceso per altri 15 minuti.

P1P2P3P4P5

Scollegare l'apparecchio dalla rete elettrica prima di effettuare qualsiasi operazione di manutenzione.

1) Pulizia delle parti di acciaio inox: al fine di evitare graffi sulle superfici si sconsiglia l'uso di polveri abrasive o spazzole. Utilizzare detergenti liquidi specifici per acciaio inox.
2) Pulizia del filtro: smontare il filtro agendo sulla maniglia e lavarlo in lavastoviglie o con acqua saponata, evitando di strofinare con panni o spugne.
Prima di riporre il filtro asciugarlo accurata- mente.
3) Sostituzione lampada: togliere la tensione e, mediante un cacciavite, togliere l'anello che supporta il vetro, avendo cura di non danneggiarlo.
Rimuovere il vetro e sostituire la lampada con un'analoga (alogena 12V-20 W). Rimontare il vetro di protezione e l'anello di bloccaggio.

ATTENZIONE

• L'aria espulsa non deve essere convogliata in condotti che siano condivisi da altri apparecchi alimentati con energia diversa da quella elettrica. (es. stufe a legna, stufa gas, caldaie a combustibili ...)
• Qualora l'utilizzo della cappa sia contemporaneo ad altri apparecchi, alimentati con energia diversa da quella elettrica, dovrà essere prevista un'adeguata aerazione del locale.
• E' da escludere l'impiego di fiamma libera sotto la cappa o la preparazione di cibi alla fiamma poichè potrebbe dar luogo ad incendi.
  Controllare che l'olio non si surriscaldi durante le fritture onde evitare che prenda fuoco.
• L'inosservanza delle norme di pulizia dei filtri comporta rischi d'incendio. Si raccomanda quindi di attenersi alle istruzioni suggerite.

IMPORTANTE:

il montaggio della cappa in presenza di altri apparecchi non elettrici (es. stufe a legna, stufa gas, caldaie a combustibili ...) dovrà prevedere uno scarico esterno che assicuri una buona aerazione. Verificare le condizioni del camino di scarico nel caso in cui quest'ultimo sia rimasto inutilizzato per molto tempo.

Ricordarsi inoltre di prestare la massima attenzione alle locali norme vigenti in materia di evacuazione fumi.

Tutti i suggerimenti forniti al riguardo devono essere scrupolosamente osservati al fine di evitare spiacevoli inconvenienti.

IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' DERIVANTE DAL MANCATO RISPETTO DELLE INDICAZIONI FORNITE.

TABELLA CARATTERISTICHE TECNICHE

Tipo	CAPPA ANGOLO PITAGORA
Codice	2439.001
Dimensioni	898X898X90 mm
Portata	850 m3/h
Illuminazione Piano	faretti alogeni n. 2x20 W
Filtri anti-grasso	2
Velocità d'esercizio	4
Funzionamento	Aspirante
Finiture	inox spazzolato Foster
Diametro foro espulsione Aria	∅ 120-150 mm
Tensione	220 – 240 V
Frequenza	50 Hz
Potenza massima assorbita	290 W
