MANUALE UTENTE CX65SP1 HOTPOINT

Posizionamento e livellamento

Collegamento elettrico

Collegamento gas

Adattamento a diversi tipi di gas

Tabella caratteristiche bruciatori e ugelli

Tabella caratteristica

Descrizione dell'apparecchio, 6

Vista d'insieme

Pannello di controllo

Avvio eutilizzato,7-9

Uso del piano cottura

Uso delorno

Programmi di cottura

Consigli pratici di cottura

Tabella cottura in forno

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Manutenzione e cura, 11

Escludere la corrente elettrica

Pulire l'apparecchio

Sostituire la lampadina di illuminazione del forno

Manutenzione rubinetti gas

Assistenza, 12

Assistenza attiva 7 giorni su 7

Hotpoint

ARISTON

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! L'installazione dell'apparecchio va effettuata secondo queste istruzioni da personale qualificato.
! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall'impianto elettrico.

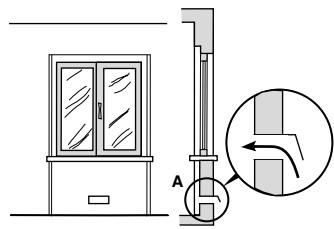

Ventilazione dei locali

L'apparecchio può essere installato solo in locali permanentemente ventilati, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti. Nel locale in cui viene installato l'apparecchio deve poter'affuire tanta aria quanta ne viene richiesta alla regolare combustione del gas (la portata di aria non deve essere inferiore a 2m^3/h per kW di potenza installata).

Le prese di immisione aria, protette da griglie, devono essere un condotto di almeno 100~cm^2 dizsche utile ed essere collocate in modo da non poter essere ostruite, neppure parzialmente (vedi figura A).

Tali prese devono essere maggiorate nella misura del 100% - con un minimo di 200~cm^2 - qualora il piano di lavoro dell'apparecchio sua privo del disposativo di sicurezza per assenza di fiamma e quando l'afflusso dell'aria avviene in maniera indiretta da locali adiacenti (vedi figura B) - parché non siano parti comuni dell'immobile, ambienti con pericolò di incendio o camere da fatto - dotati di un condotto di ventilazione con l'esterno come descrittto sopra.

A
Apertura di ventilazione per l'aria comburente

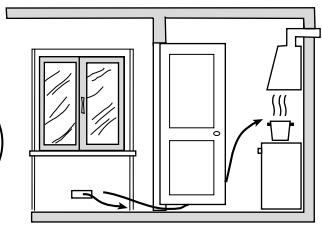

Maggiorazione della fessura fra porta e pavimento

!Dopo un uso prolongato dell'apparecchio, è consigliabile apriere una finestra o aumento la velocità di eventuali ventilatori.

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediante un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio (vedi figure).

Scarico direttamente all'esterno

Scarico tramite camino o canna fumaria ramificata (riservataagliapparecchi di cottura)

! I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano in basso, perché i locali contententi bidoni di GPL devono prevedere aperture verso l'esterno per l'evacuzione dal basso di eventuali fughe di gas. I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzato, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50^ .

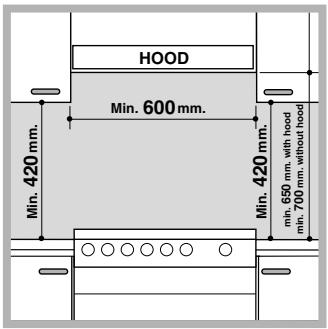

Posizionamento e livellamento

!È possibile installare l'apparecchio di fianco a mobili che non superino in altezza il piano di lavoro.
! Assicurarsi che la parete a contatto con il retro dell'apparecchio sia di materiale non infiammabile e resistente al calore (T 90^ ).

Per una corretta installmente:

• porre l'apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);
• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600 mm dall'apparecchio;

• se la cucina viene installata sotto un pensile,esso dovrà mantenere una distanza minima dal piano di 420 mm. Tale distanza develessere di 700 mm se i pensili sono inflammabili (vedi figura);

• non posizionare tende dietro la cucina o a meno di 200 mm dai loro lati;

• eventuali cappe devono essere installate secondo leindicazioni del relativoblibretto diistruzione.

Livellamento

Se è necessario livellare l'apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (vedi figura).

Le gambe* si montano a incastro除去 la base della cucina.

Collegamento elettrico

Montare sul cavo una spina normalizzata per il carico indicate nella targhetta caratteristiche posta sull'apparecchio (vedi tabella Dati tecnici). In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore onnipolare con aperture minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente.

Prima di effettuare l'allcamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;

• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato della targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche;

• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostuire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispectate.

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas può essere effettuato con un tubo flessibile in gomma o in acciaio, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti e dopo essersi accertati che l'apparecchio sia regolato per il tipo di gas con cui sare alimentato (vedi etichetta di taratura sul coperchio: in caso contrario vedi除去). Nel caso di alimentazione con gas liquido da bombola, utilizzato regulatori di pressione conformi alle norme UNI EN 12864 e successivi aggiornamenti. Per facilitare l'allacciamento, l'alimentazione del gas è orientabile lateralemente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e per una magiore durata dell'apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristiche bruciatori e ugelli (vedi除去).

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle norme UNI-CIG 7140. Il diametro内的o del tubo delve essere: 8mm per alimentazione con gas liquido; 13mm per alimentazione con gas metano.

Effettuato l'allciamento assicurarsi che il tubo:

• non sia in nessun punto a contatto con parti che raggiungono temperature superiorsi a 50^ ;

• non sia soggetti ad alcuno sforzo di trazione e di torsione e non presenti pieghe o strozzature;

• non venga aconto con corpi taglienti, spigoli vivi, parti mobili e non sia schiacciato;

• sia fácilmente ispezionabile lungo tutto il percorso per poter controllare il suo stato di conservazione;
• abbia una lunghezza inferiore a 1500 ~mm ;
• sia ben calzato alle sue due estremità, dove va fissato con fascette di serraggio conformi alle norme UNI-CIG 7141.

! Se una o più di queste condizioni non pouso essere rispetto tata o se la cucina viene installata secondo le condizioni della classe 2 - sottoclasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (vedi除去).

Allacciamento gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Verificare che il tubo sia conforme alle norme UNICIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Per mettere in opera il tubo eliminare il portagomma presente sull'apparecchio (il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico).

! Effettuare l'allacciamento in modo che la lunghezza della tubatura non superi 2 metri di estensione massima, e assicurarsi che il tubo non venga a fatto con parti mobili e non sia schiacciato.

Controllo tenuta

A installmente ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzato una soluzione saponosa e mai una fiamma.

Adattamento a diversi tipi di gas

È possibile adattare l'apparecchio a un tipo di gas diverso da quello per il quale è predisporto (indicato sull'etichetta di taratura sul coperchio).

Adattamento del piano cottura

Sostituzione degli ugelli dei brucitori del piano:

1. togliere le griglie e sfilare i bruciatori dalle loro

sedi;

1. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm (vedi figura), e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella Caratteristica brucatori e ugelli);
2. rimettere in posizione tutti i

componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione del minimo dei brucitori del piano:

1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino a ottenere una piccola fiamma regolare.
   ! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo;

1. verificare che, ruotando rapidamente il rubinetto alla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

I brucitori del piano non necessitano di regolazione dell'aria primaria.
! Dop la regolazione con un gas diverso da quello di collaudo, sostuire la vecchia etichetta di taratura con quella corrispondente al nuovo gas, reperibile pressi i Centri Assistenza Tecnica Autorizzata.
! Qualora la pressione del gas sia diversa (o variabile) da quella prevista, è necessario installare sulla tubazione d'ingresso un regolatore di pressione, secondo le norme nazionali in vigore per i "regolatori per gas canalizzati".

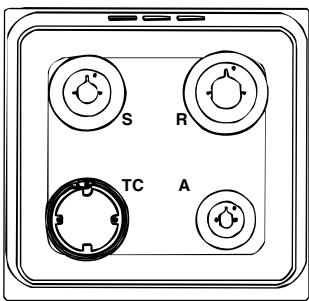

Tabella caratteristiche bruciatoriie ugelli

Tabella 1

Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.*)		By Pass 1/100 (mm)	ugello 1/100 (mm)	portata* g/h		ugello 1/100 (mm)	portata* l/h
		Nominale	Ridotto			***	**
Tripla Corona (TC)	130	3.25	1.50	63	91	236	232	133	309
Rapido (Grande) (R)	100	3.00	0.70	41	86	218	214	116	286
Semi Rapido (Medio) (S)	75	1.90	0.40	30	70	138	136	106	181
Ausiliario (Piccolo) (A)	55	1.00	0.40	30	50	73	71	79	95
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)					28-30	37	20
						20	25	17
						35	45	25

* A 15^ 1013 mbar-gas secco
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg

Naturale P.C.S. = 37,78 MJ/m³

CX65SP1 I /HA

DATI TECHNICI
Dimensioni	32x43,5x40 cm
Forno HxLxP
Volume	lt. 56
Dimensioni utili	larghezza cm 42
del cassetto	profondità cm 44
scaldavivande	altezza cm 8,5
Brucitori	adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche
Tensione e frequenza d'alimentazione	vedi targhetta caratteristiche
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei forni elettrici. Norma EN 50304 Consumo energia convection Naturale – funzione di riscaldamento: Tradizionale; Consumo energia dichiarazione Classe convenzione Forzata - funzione di riscaldamento: Pasticceria.
CE	Direttive Comunitarie: 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibleità Elettromagnetica) e successive modificazioni - 90/369/CEE del 29/06/90 (Gas) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni - 2002/96/EC.

T

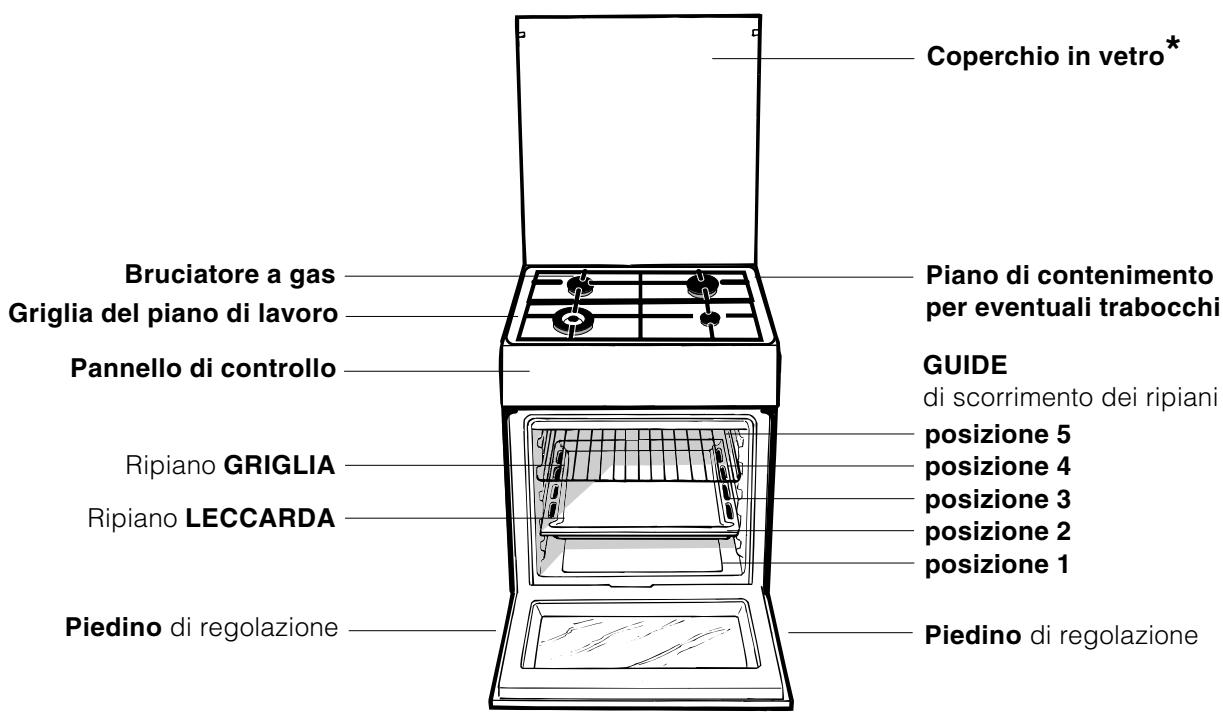

Vista d'insieme

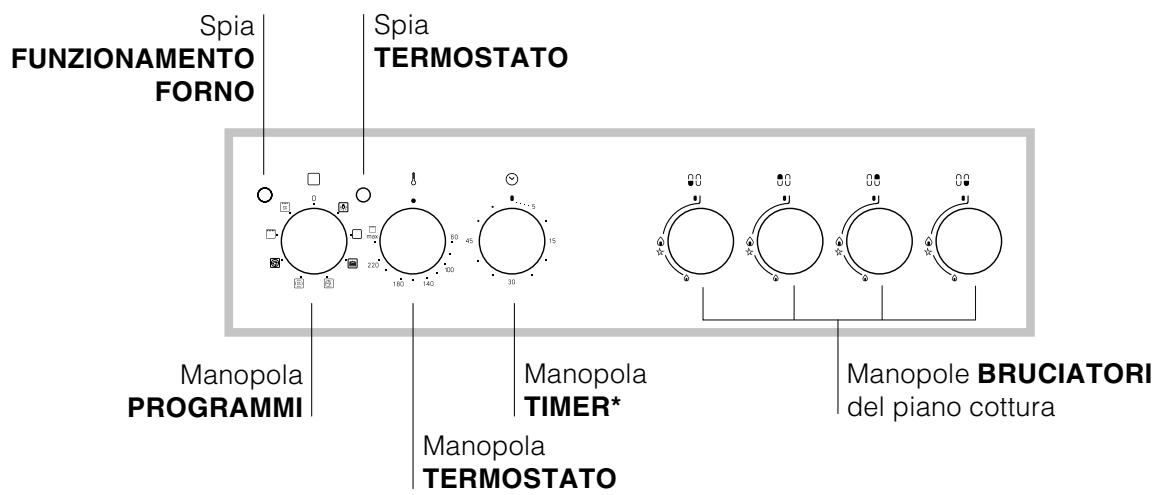

Pannello di controllo

Uso del piano cottura

Accensione dei brucitori

In corrispondenza di agli manopola BRUCIATORE è indicato con un cerchietto pieno il bruciatore associato.

Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un ascendiges;
2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul symbolo di fiamma massima ±b
3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola
   BRUCIATORE: sul minimo ±b , sul massimo ±b o su una posizione intermedia.

Se l'apparecchio è dotato di accensione elettronica* (vedi figura) è sufficiente premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul symbolo di fiamma minima, fino ad accensione avvenuta. Può

accadere che il bruciatore si spenga al momento del rilascio della manopola. In quello caso, ripetere l'operazione tenendo premuta la manopola più a lungo.

! In caso di estinzione accidentale delle fiamme, spagnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l'accensione.

Se l'apparecchio è dotato di dispositivo di sicurezza* per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

Per spegnere il bruciatore ruotare la manopola forn oll'arresto

Consigli pratici per l'uso dei bruciatori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proportonzionati al bruciatore:

Bruciatore	Ø Diametro Recipienti (cm)
Rapido (R)	24 - 26
Semi Rapido (S)	16 - 20
Ausiliario (A)	10 - 14
Tripla Corona (TC)	24 - 26

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

! Sui modelli dotati di griglietta di riduzione, quest'ultima dovrà essere utilizzata solo per il bruciatore ausiliario, quando si utilizzato dei recipienti di diametro inferiore a 12 cm.

Uso delorno

! Prima dell'uso, togliere tassativamente le pellicole in plastica poste ai lati dell'apparecchio
! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spagnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

! Non appoggiare mai oggetti sul fondo del forn o perché si rischiano danni allo smalto.

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperatura consigliata per il programma o quella desiderata ruotando la manopola TERMOSTATO.

Una lista con le cotture e le relative temperature consigliate è consultabile nell'apposita tabella (vedi Tabella cottura in forno).

Durante la cottura è sempre possibile:

• modificare il programma di cottura agenda sulla manopola PROGRAMMI;
• modificare la temperatura agenda sulla manopola TERMOSTATO;
• interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Spia TERMOSTATO

La sua accensione segnala che ilorno sta producendo calore. Si spegne quando all'interno viene raggiunta la temperatura selezionata. A questo punto la spia si accende e si spegne alternatively,indicando che il termostato è in funzione e mantiene costante la temperatura.

La sua accensione segnala che il forno è in funzione.

Luce delorno

Si accende ruotando la manopola PROGRAMMI in qualsiasi posizione diversa da "0" e resta accesa finché il forno è in funzione. Selezionando con la manopola, la luce si accende alla attivare alcun elemento riscaldante.

• Presente solo su alcuni modelli.

Programmi di cottura

!Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:
- GRILL (si consiglia di impostare solo su MAX);
- GRATIN (si consiglia di non superare la temperatura di 200^ ).

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con但这a cottura tradizione è meglio utilizzato un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma FORNO PASTICCERIA

Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitatione) e preparazioni "mignon" su tre ripiani contemporaneamente.

Programma FAST COOKING

Si arrivano gli elementi riscaldanti ed entra in funzione la ventola offrendo un calore costante e uniforme. Il programma non necessita di preriscaldamento. Questo programma è particolarementeindicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliorisi si ottengono utilizzando un solo ripiano.

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possibile utilizzato fino a un massimo di due ripiani contemporaneamente.

Programma FORNO PIZZA

Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizi più di un ripiano alla volta, è necessario cancelli di posizione tra loro a metà cottura.

Programma GRILL

Si attiva la parte centrale dell'elemento riscaldante superiore. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficie (bistecche di vitello e di manzo, filetto, entrecote). É un programma dai consumi conteni, ideale per grigliare piatti di ridotte dimensioni. Posizionare il cibo al centro della griglia, poiché negli angoli non viene fatto.

Programma GRATIN

Si attiva l'elemento riscaldante superiore ed entrano in funzione la ventola e il girarrosto (ove presente). Unisce all'irradiazione termica unidirezionale, la circolazione forzata dell'aria all'interno delorno. Ciò impedisce la bruciatura superficieale degli alimenti augmentando il potere di penetrazione del calore.

!Le cotture GRILL e GRATIN debbono essere effettuate a porta chiusa.

Timer*

Per azionare il Timer (Contaminuti) procedere come segue:

1. ruotare in senso orario © la manopola TIMER di un giro quasi completeness per caricare la suoneria;
2. ruotare in senso antiorario la manopola TIMER impostando il tempo desiderato.

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni dei ripiani 1 e 5: sono investite direttamente dall'aria calda, che potrebbe provocare bruciature sui cibi delicati.

MULTICOTTURA

Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
- Disporre la leccarda in basso e la griglia in alto.

GRILL

• Nelle cotture GRILL mettere la griglia in posizione 5 e la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). Nella cottura GRATIN mettere la griglia in posizione 2 o 3 e la leccarda in posizione 1 per raccogliere i residui di cottura.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costamente accesa: il suo funzionamento è controllato da un termostato.

FORNOPIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione.

Con la leccarda si allungano i tempi di cottura e difficoltà se ottiene una pizza croccante.

• Nel caso di Puzzle molto farcite è consigliabile insere la mozzarella a metà cottura.

Tabella cottura inorno

Programmi	Alimenti	Peso (Kg)	Posizione dei ripiani	Preriscaldaento (minuti)	Temperatura consigliata	Duratocuttura(minuti)
FornoTradizione	Anatra	1	3	15	200	65-75
	Arresto di vitello o meno	1	3	15	200	70-75
	Arresto di maiale	1	3	15	200	70-80
	Biscotti (di frolla)	-	3	15	180	15-20
	Crostate	1	3	15	180	30-35
FornoPasticceria	Crostate	0.5	3	15	180	20-30
	Torta di frutta	1	2 or 3	15	180	40-45
	Plum cake	0.7	3	15	180	40-50
	Pan di spagna	0.5	3	15	160	25-30
	Crèpes farcite (su 2 ripiani)	1.2	2 and 4	15	200	30-35
	Cake piccoli (su 2 ripiani)	0.6	2 and 4	15	190	20-25
	Salatini di sfoglia al formaggio (su 2 ripiani)	0.4	2 and 4	15	210	15-20
	Bignè (su 3 ripiani)	0.7	1 and 3 and 5	15	180	20-25
	Biscotti (su 3 ripiani)	0.7	1 and 3 and 5	15	180	20-25
	Meringhe (su 3 ripiani)	0.5	1 and 3 and 5	15	90	180
Fast cooking	Surgelati
	Pizza	0.3	2	-	250	12
	Misto zucchini e gamberi in pastella	0.4	2	-	200	20
	Torta rustica di spinaci	0.5	2	-	220	30-35
	Panzerotti	0.3	2	-	200	25
	Lasagne	0.5	2	-	200	35
	Panetti dorati	0.4	2	-	180	25-30
	Bocconcini di pollo	0.4	2	-	220	15-20
	Precotti
	Ali di pollo dorate	0.4	2	-	200	20-25
	Cibi Freschi
	Biscotti (di frolla)	0.3	2	-	200	15-18
	Plum-cake	0.6	2	-	180	45
	Salatini di sfoglia al formaggio	0.2	2	-	210	10-12
Multicottura	Pizza (su 2 ripiani)	1	2 and 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Agnello	1	2	10	180	40-45
	Pollo arrosto + patate	1+1	2 and 4	15	200	60-70
	Sgombro	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Bignè (su 2 ripiani)	0.5	2 and 4	10	190	20-25
	Biscotti(su 2 ripiani)	0.5	2 and 4	10	180	10-15
	Pan di spagna (su 1 ripiano)	0.5	2	10	170	15-20
	Pan di spagna(su 2 ripiani)	1	2 and 4	10	170	20-25
	Torte salute	1.5	3	15	200	25-30
Forno Pizza	Pizza	0.5	3	15	220	15-20
	Arresto di vitello o meno	1	2	10	220	25-30
	Pollo	1	2 or 3	10	180	60-70
Grill	Sogliole e seppie	0.7	4	-	Max	10-12
	Spiedini di calamari e gamberi	0.6	4	-	Max	8-10
	Seppie	0.6	4	-	Max	10-15
	Filetto di merluzzo	0.8	4	-	Max	10-15
	Verdure alla griglia	0.4	3 or 4	-	Max	15-20
	Bistecca di vitello	0.8	4	-	Max	15-20
	Salsicce	0.6	4	-	Max	15-20
	Hamburger	0.6	4	-	Max	10-12
	Sgombrì	1	4	-	Max	15-20
	Toast (o pane tostato)	4 and 6	4	-	Max	3-5
Gratin	Pollo alla griglia	1.5	2	10	200	55-60
	Seppie	1.5	2	10	200	30-35

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è statoconcepto per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da personne adulte e secondo le istruzioni riportate in quello libretto.
• Il libero righuarda un appearecchio di classe 1 (isolato) o classe 2 - sottoclasse 1 (incassato tra due mobili).
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell'apparecchio.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Utilizzare sempre guanti daorno per inserire o estrarre recipienti.
• Non utilizzato liquidi infiammabili (alcol, benzina, ecc.) in prossimità dell'apparecchio quandoesso è in uso.
• Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se l'apparecchio vieneMESSO inavvertamente in funzione potrebbe incendiarsi.
• Le superfici interne del cassetto (se presente) possocono divertare calde.

• Quando l'apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione.

• Non staccare la spina dalla presa della corrente tirando il cavo,bensi afferrando la spina.

• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
• In caso diizzato, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza.
  Non appoggiare oggetti pesanti sulla porta delorno aperta.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciiclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando il fornno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture GRILL e GratisIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondamente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• Le griglie, i cappellotti, le corone spartifiamma e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo, avendo cura di togliere agli incrostazione e attendere che siano perfettamente asciutti.
• Pulire frequentlymente la parte terminale dei dispositivi di sicurezza* per assenza di fiamma.
• L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.
• Gli accessoryi possono essere lavati come normali stoviglie,anche in lavastoviglie.
• Evitare di chiudere il coperchio quando i bruciatori sono accesi o sono ancora caldi.

Controllare le guarnizioni delorno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. è consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina di illuminazione delorno

1. Dopo aver disinserito il forn o alla rete elettrica, togliere il coperchio in vetro del portalampada (vedi figura). 2. Svitare la lampadina e sostuirla con una analoga: tensione 230V, potenza 25 W, attacco E 14.

2. Rimontare il coperchio e ricollegare ilorno alla rete elettrica.

Manutenzione rubinetti gas

Con il tempo più verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un techniciano autorizzato dal costruttore.

T

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA -RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama.

É Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

Italiano, 1

English,13

Espanol,25
