| Marca | Saivod |
| Modello | LV 6 Electron |
| Tipo di prodotto | Lavastoviglie |
| Dimensioni (A x L x P) | 82 cm x 45 cm x 57 cm |
| Peso netto | 30 kg |
| Alimentazione elettrica | 230 V, 10 A, 50 Hz |
| Potenza totale | 1900 W |
| Capacità | 6 coperti |
| Numero di programmi | 6 programmi |
| Programmi disponibili | Eco, Intensivo, Normale, Rapido, Risciacquo, Vetro |
| Consumo d'acqua per ciclo | 9 L |
| Consumo di energia per ciclo | 0,78 kWh |
| Classe energetica | A+ |
| Livello sonoro | 48 dB(A) |
| Funzioni speciali | Partenza ritardata, Sicurezza bambini, Arresto automatico |
| Sistema di asciugatura | Asciugatura per condensazione |
| Tipo di installazione | Incassabile o libero |
| Materiale della vasca | Inox |
| Numero di cestelli | 2 cestelli regolabili |
| Filtri | Filtro triplo autopulente |
| Manutenzione consigliata | Pulire il filtro ogni mese, decalcificare ogni 3 mesi |
| Indice di riparabilità | 8,2 / 10 |
| Pezzi di ricambio disponibili | Sì, tramite servizio post-vendita |
Domande frequenti - LV 6 Electron Saivod
Domande degli utenti su LV 6 Electron Saivod
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavastoviglie in formato PDF gratuitamente! Trova il tuo manuale LV 6 Electron - Saivod e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LV 6 Electron del marchio Saivod.
MANUALE UTENTE LV 6 Electron Saivod
Manuale uso e manutenzione
1 BEFORE USING THE APPLIANCE
1.1 ISTRUZIONI DI SICUREZZA
Utilizzo secondo le norme
- La lavastoviglie deve essere utilizzata solo per il lavaggio di stoviglie domestiche. Qualora l'apparecchio fosse utilizzato per altri scopi o in modo errato, la ditta costruttrice non può assumersi alcuna responsabilità per eventuali danni.
- Per motivi di sicurezza, non sono ammesse trasformazioni o modifiche alla lavastoviglie.
- Prima del collegamento dell'apparecchio alla rete elettrica assicuratevi che i dati di tensione e corrente indicati sulla targa dati corrispondano con quelli erogati sul luogo di installazione.
- L'installazione deve essere compiuta da personale qualificato.
Operazioni preliminari al primo avviamento
- Controllate la lavastoviglie per eventuali danni causati dal trasporto. In nessun caso allacciare un apparecchio danneggiato. In caso di danni rivolgersi al proprio fornitore.
Per la sicurezza dei bambini
- Non permettete ai bambini di giocare con l'apparecchio.
- I detersivi possono causare danni irreparabili agli occhi, alla bocca e alla gola.
Conservare quindi i detersivi fuori della portata dei bambini.
- L'acqua nella lavastoviglie non è potabile. Nel caso che ci siano ancora residui di detersivo nell'apparecchio, permane una situazione di pericolo per i bambini, che devono essere tenuti lontano dalla lavastoviglie aperta.
Per il funzionamento quotidiano
- Non mettete mai in funzione la lavastoviglie se il cavo della corrente, i tubi di carico e di scarico dell'acqua sono danneggiati oppure se il cruscotto dei comandi, il piano di lavoro o lo zoccolo sono molto deteriorati.
- In caso di guasto, chiudete prima il rubinetto dell'acqua, spegnete poi l'apparecchio e togliete la spina dalla presa di corrente. Nel collegamento fisso disinserite l'eventuale interruttore di servizio oppure estraete il fusibile (o i fusibili).
- Per togliere la spina dalla presa di corrente afferrare la spina dal corpo e mai dal cavo.
- Le riparazioni della lavastoviglie devono essere eseguite solo da personale specializzato. Riparazioni non appropriate possono mettere in grave pericolo l'utente. In caso di riparazioni quindi rivolgersi al nostro servizio tecnico assistenza clienti o al proprio rivenditore specializzato.
- La sostituzione del cavo alimentazione deve essere eseguita solo dal personale dell'assistenza tecnica.
- In caso di deterioramento dei tubi, per l'allacciamento dell'apparecchio, questi devono essere sostituiti con tubi originali.
- Non introducete nella lavastoviglie sostanze solventi che potrebbero provocare un'esplosione.
- Non sedetevi e non appoggiatevi sullo sportello aperto: l'apparecchio potrebbe ribaltarsi.
- Prima di introdurre il sale speciale, il detersivo e il brillantante, assicuratevi che il produttore di queste sostanze ne raccomandi l'utilizzo per le lavastoviglie ad uso domestico.
- Chiudete sempre il rubinetto dell'acqua se la lavastoviglie non viene utilizzata per parecchio tempo, ad esempio durante le vacanze.
2 DISIM BALLO - SM ALTIM EN TO
2.1 DISIM BALLO
Togliete l'imballaggio esterno in plastica gli angoli di rinforzo e le basi in polistirolo.
Aprite la porta e togliete i blocchi di polistirolo dei cestelli.
Il recupero e il riciclaggio dei materiali d'imballaggio contribuisce al risparmio delle materie prime e alla diminuzione del volume dei rifiuti.
Consegnare l'imballaggio alle discariche per il recupero dei materiali riciclabili.
Quando un giorno l'apparecchio dovrà essere messo definitivamente fuori uso, renderlo inutilizzabile prima della sua eliminazione.
AVVERTIMENTO! Alcuni materiali dell'imballaggio (ad es. sacchetti di plastica, polistirolo) possono rappresentare una fonte di pericolo per i bambini pertanto occorre tenere questi materiali lontano.
2.2 SMALTIMENTO APPARECCHIO DA ROTTAMARE
Al termine della vita funzionale dell'apparecchio questo deve essere rottamato da ditte specializzate, nel rispetto delle normative vigenti.
In questo modo, con l'eliminazione di un vecchio apparecchio è possibile effettuare il recupero differenziato dei materiali sintetici destinati al riciclaggio, nel pieno rispetto dell'ambiente.
3 CENNI GENERALI
3.1 LAVARE IN MANIERA ECONOMICA ED ECOLOGICA
- Non lavate le stoviglie prima sotto l'acqua corrente.
- Utilizzate la lavastoviglie sempre a pieno carico, poiché solo così è possibile eseguire un lavaggio economico e nel rispetto per l'ambiente.
- Selezionate sempre un programma di lavaggio corrispondente al tipo di stoviglie e al loro grado di sporco.
- Evitate assolutamente sovraddosaggi di detersivo, sale speciale e brillantante. Fate attenzione alle dosi raccomandate nelle istruzioni per l'uso e nelle indicazioni della casa produttrice di tali sostanze.
- Verificate che l'impianto addolcitore dell'acqua sia regolato correttamente.
3.2 STOVIGLIE NON ADATTE
Non sono adatti al lavaggio in lavastoviglie:
- taglieri o piccoli vassoi in legno
- oggetti in materiale plastico non resistenti al calore
- cristallo al piombo
- oggetti in stagno o in rame
- stoviglie o posate con parti incollate
- posate piuttosto vecchie, il cui collante é sensibile al calore
- oggetti in acciaio che si ossidano facilmente
- posate con manici in legno, corno, porcellana o madreperla.
Al momento dell'acquisto di stoviglie, bicchieri e posate assicurarsi che siano adatti per il lavaggio in lavastoviglie.
4 DESCRIZIONE DELL'APPARECCHIO
4.1 VISTA GENERALE
1) Seobtodipperilisate(SEEPREVISO)
2) Serbatoio per il brillantante
3) Vaschetta per il detersivo
4) Targa dati
5) Filtri
6) Girante inferiore
7) Girante superiore
8) Cavo alimentazione elettrica
9) Tubo alimentazione acqua
10) Tubo di scarico
11) Cestello inferiore
12) Cestello superiore
13) Contenitore posate
14) Gancio chiusura porta
Capacità ( secondo coperti standard ) : 12
Pressione nell'impianto idraulico pressione minima: 0,05 MPa pressione massima: 1 MPa
ATTENZIONE: le caratteristiche elettriche sono indicate sulla targa dati.
5 INSTALLAZIONE
5.1 LLYVEELAMMENTOO
Una volta posizionato l'apparecchio nel luogo d'installazione, agite sui piedini P avvitandoli e svitandoli al fine di regolare, se necessario, l'altezza della macchina e livellarla.
Un buon livellamento assicurerà il corretto funzionamento della lavastoviglie.
Errore max=2 gradi
Dopo che la macchina è stata livellata regolare inoltre il nasello chiusura porta (Fig. 2.1 "M") in modo che la porta chiuda perfettamente.
N.B. Nelle versioni come da (fig. 2.2) il nasello chiusura porta "M", non è regolabile.

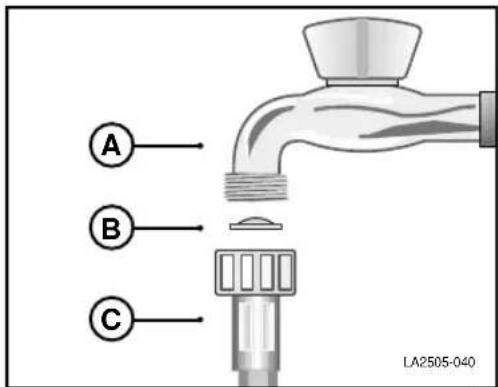

Il tubo d'entrata acqua C, in dotazione rende possibile il collegamento ad un rubinetto con attacco 3/4".
Durante il montaggio devono essere rispettate le seguenti istruzioni:
- avvitate il tubo C al rubinetto dell'acqua fredda A interponendo il filtro B in dotazione.
- se l'allacciamento viene effettuato in tubature nuove o che sono state usate da molto tempo, è consigliabile far scorrere acqua prima di allacciare il tubo d'entrata acqua in modo da eliminare depositi di ruggine e di sporcizia;
• assicuratevi che la pressione nell'impianto idraulico sia entro i valori limite indicati nei dati tecnici.
La lavastoviglie può essere collegata alla conduttura dell'acqua fredda ma non a quella dell'acqua calda.
5.3 COOLEEAMENTOOPEBFLOSSGAARRCCOLISSIVIA

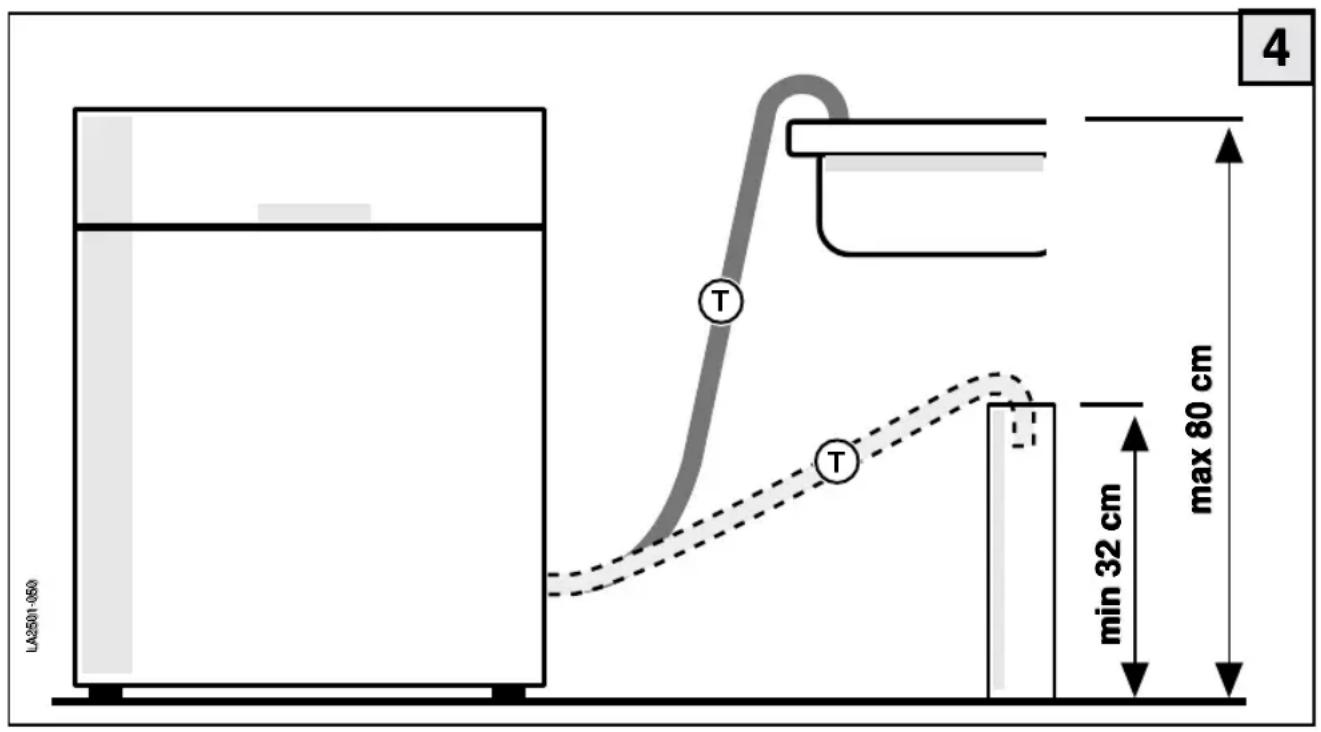

Il tubo di scarico T in dotazione viene agganciato con la parte estrema ricurva al bordo di un lavello o una conduttura di scarico.
E' opportuno predisporre un sifone antiodore.
Durante il montaggio è necessario osservare le seguenti precauzioni:
- Il tubo di scarico non deve essere piegato per non causare strozzature;
- L'estremità del tubo in relazione al piano di appoggio della lavastoviglie (fig. 4) deve essere sistemata ad un'altezza compresa fra 32 cm e 80 cm.
- In nessun caso l'estremità del tubo deve essere immersa nell'acqua;
- Un eventuale prolungamento del tubo di scarico non deve superare la lunghezza di 1 metro e deve avere lo stesso diametro interno ed inoltre l'altezza massima in cui può essere sistemata l'estremità libera deve essere ridotta da 80 cm. a 50 cm.;
- Nel caso di una conduttura di scarico, il diametro interno deve essere non inferiore a 4 cm.
Il collegamento elettrico della macchina deve essere effettuato solo tramite una presa con contatto a terra installata secondo le istruzioni. Il collegamento deve corrispondere alle norme legali in vigore e alle norme supplementari dell'azienda elettrica competente.
L'indicazione della tensione deve corrispondere alla tensione di rete del luogo d'installazione.
Per il dimensionamento della presa di corrente, riferitevi alla targa dati.
6.1 OPERAZION PREWIMNAIRI
Prima della messa in esercizio della macchina, assicuratevi che la spina del cavo di alimentazione sia collegata alla presa di corrente, che il tubo d'entrata acqua sia collegato al rubinetto, che il rubinetto sia aperto e che il tubo di scarico sia stato collegato secondo le istruzioni.
Apertura della porta
Tirare in avanti la maniglia: la porta si apre facilmente. Se tale operazione viene compiuta mentre la macchina é in funzione, un dispositivo di sicurezza spegne la lavastoviglie.
Introduzione di sale speciale (solo nella versione con contenitore sale)
- Aprire lo sportello, estrarre il cestello inferiore.
- Svitare il cappuccio del serbatoio del sale ruotandolo in senso antiorario.
Solo per il primo avviamento: introdurre circa 1/2 litro d'acqua nel serbatoio del sale.
- Caricate il sale speciale attraverso l'imbuto L nel contenitore apposito (circa 1,0 - 1,5 kg).
- Pulite l'apertura del serbatoio da eventuali residui di sale.
- Riavvitate il tappo del serbatoio ruotandolo in senso orario.
- Se subito dopo l'introduzione di sale le stoviglie non vengono lavate, avviate il programma AMMOLLO, affinché l'acqua e i granuli di sale fuoriusciti dal serbatoio vengano sciacquati via.
Per motivi di sicurezza raccomandiamo di effettuare il riempimento dopo ogni 7 cicli di lavaggio, sempre all'inizio del ciclo.
Utilizzate solo sale speciale per lavastoviglie; altri tipi di sale (ad es. sale da cucina) contengono spesso sostanze che non si sciolgono con l'acqua e possono otturare l'addolcitore rendendolo inutilizzabile.
Regolazione dell'impianto addolcitoredell'acqua (SE PREVISTO)
Per il lavaggio è consigliabile acqua dolce (povera di calcare), per evitare che si formino depositi sulle stoviglie e sulla stessa lavastoiviglie. A questo scopo la lavastoviglie dispone di un addolcitore dell'acqua (fig.6) che viene rigenerato automaticamente, ad intervalli regolari grazie alla soluzione salina. Il consumo di sale per la rigenerazione dipende perciò dalla durezza dell'acqua localmente erogata.
Per conoscere il grado di durezza dell'acqua rivolgetevi al vostro ufficio comunale oppure utilizzate un kit commerciale di rilevamento.
Per una rigenerazione ottimale dell'addolcitore è necessario che il dispositivo D sia regolato in base alla durezza dell'acqua localmente erogata (vedi tabella) e che il serbatoio del sale sia sempre pieno di sale speciale.
| Posizione del regolatore | Gradi francesi °fH | Gradi tedeschi °dH |
| 1 | <15 | <8,4 |
| 2 | >15 <25 | >8,4 <14 |
| 3 | >25 <40 | >14 <22,4 |
| 4 | >60 <90 | >33,6 <50,4 |
| >=maggiore/<=minore | ||
Introduzione del brillantante
Il brillantante che viene aggiunto automaticamente durante l'ultima fase di lavaggio, garantisce una veloce asciugatura delle stoviglie e evita la formazione di macchie e di sedimenti calcarei sulle stoviglie.
Segnalazione di controllo per l'introduzione del sale (SE PREVISTO)
La marcatura verde sotto il cappuccio, indica che c'é ancora sufficiente sale speciale nel serbatoio. Se la marcatura verde non é più visibile, allora é necessario introdurre altro sale speciale.
Utilizzare solo brillantanti specifici per lavastoviglie, altri prodotti non producono l'effetto desiderato.
Il serbatoio del brillantante S si trova sul lato interno dello sportello.
- Ruotate il tappo T del serbatoio di 1/4 di giro in senso antiorario per estrarlo.
- Introducete il brillantante fino alla linea tratteggiata. Quantità massima circa 140 ml.
- Rimettere il tappo.
- Pulite il brillantante eventualmente fuoriuscito con un panno, altrimenti durante il risciacquo si forma troppa schiuma.
Segnalazione di controllo per l'introduzione del brillantante
Il brillantante deve essere inserito se l'indicatore sul serbatoio F, è di colore chiaro (●).
Quando il serbatoio è pieno, l'indicatore è di colore scuro.
Regolazione del dosaggio di brillantante
La regolazione R del dosaggio si trova nell'apertura di carica della vaschetta del brillantante.
E' azionabile con un cacciavite e regolabile da 1 a 4, numeri che corrispondono all'aggiunta di brillantante da 1 a 4 ml. In fabbrica viene impostato il numero 2(2 ml).
La vaschetta del brillantante completamente piena é sufficiente per circa 50 programmi di lavaggio.
E' necessario effettuare un cambiamento nella quantità del dosaggio se l'esito del dosaggio non é quello desiderato.
- Pulire sempre il brillantante eventualmente fuoriuscito con un panno.
E' importante controllare periodicamente il livello del brillantante, possibilmente ogni 31 cicli di lavaggio.
LA2505-094
Introduzione del detersivo
IMPORTANTE! Non utilizzate nella lavastoviglie detersivo per lavare i piatti a mano! Questi producono molta schiuma, ma nella lavastoviglie non puliscono le stoviglie e possono addirittura comprometterne il funzionamento.
Utilizzate dunque solamente detersivi specifici per la lavastoviglie ad uso domestico.
Conservate le confezioni dei detersivi ben chiuse e in luogo ben asciutto.
Solo con il programma ammollo il detersivo non è necessario. Durante il programma il detersivo viene prelevato dalla vaschetta automaticamente.
La quantità di detersivo consigliata é 25 g.
LA2505-090
L'efficacia dei diversi detersivi può essere differente. Fate quindi attenzione alle dosi consigliate dalle rispettive case produttrici.
La vaschetta per il detersivo si trova sul lato interno dello sportello.
Nel caso che il coperchio sia chiuso:

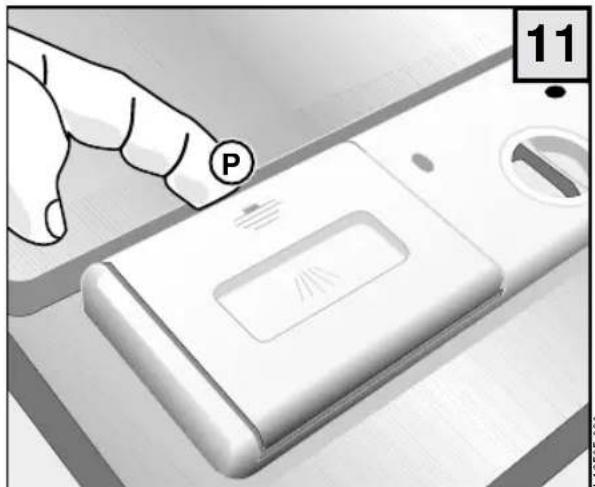

- Premere in avanti la leva di chiusura P. Il coperchio si apre a scatto.
- Introducete il detersivo nella vaschetta V.
- Per chiudere il coperchio, premerlo finché non scatta la chiusura.
Quando le stoviglie sono eccezionalmente sporche é possibile mettere detersivo in più nell'incavo del coperchio; riempite l'incavo fino all'orlo, questo detersivo è già attivo nella fase di ammollo.
LA2505-100
Come caricare e disporre le stoviglie
Due cestelli consentono di caricate i vari tipo di stoviglie.
- Togliete dalle stoviglie i resti più grandi di cibo per evitare il rischio di un intasamento del filtro e l'uscita di cattivi odori.
- Se le padelle e pentole sono particolarmente incrostate con resti di cibo (fritto o arrosto) immergeteli in un bagno d'acqua prima d'introdurli nella lavastoviglie.

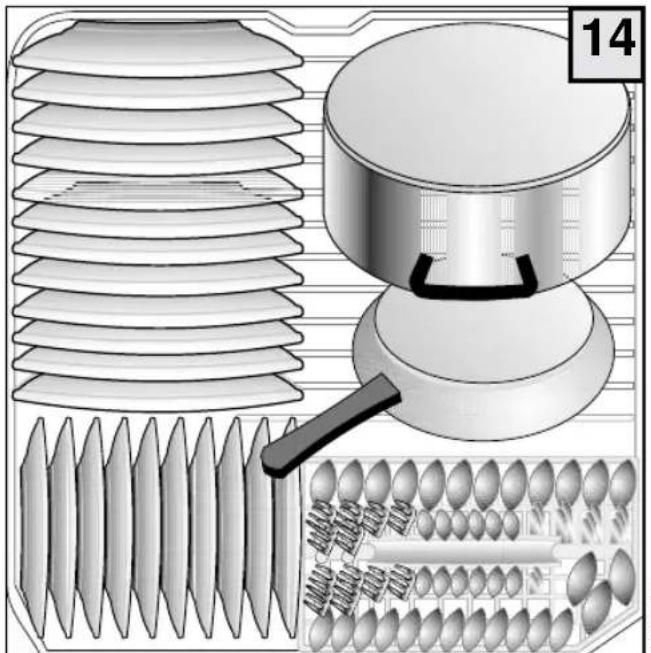

Uso del cestello inferiore
Il cestello inferiore é predisposto per ricevere le stoviglie difficilmente lavabili e il cestello per le posate.
Nel cestello inferiore vengono messi i piatti piani, fondi, padelle, zuppiere, coperchi e piatti di portata. I piatti piani e fondi devono essere disposti tenendo in considerazione che tra i singoli piatti deve rimanere uno spazio intermedio.
La loro posizione deve essere sempre verticale in modo che l'acqua possa passare liberamente. Pentole e padelle devono essere disposte sempre capovolte. Sono possibili tutte le combinazioni e possibilità di caricamento, però bisogna tenere in considerazione che le stoviglie, le pentole e le padelle vengono disposte in modo tale che tutte le superfici sporche siano esposte allo spruzzo d'acqua e che l'acqua possa defluire liberamente.
Per ottenere i migliori risultati di lavaggio, le posate devono essere disposte con i manici verso il basso. Cucchiai, forchette e coltelli devono essere disposti negli appositi spazi della griglia contenitore posate.
ATTENZIONE:
Posate particolarmente lunghe, e nel caso specifico “coltelli lunghi”, non vanno posizionati con le punte rivolte verso l’alto; ma vanno sistemiati in posizione orizzontale nel cestello superiore o lavati a mano.

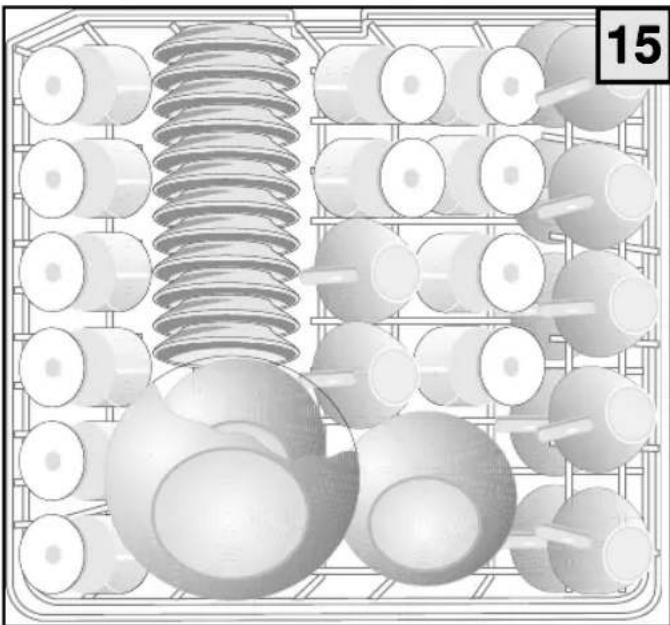

L'uso del cestello superiore
Il cestello superiore completamente estraibile riceve le stoviglie piccole e medie come bicchieri, piattini, tazzine da té e da caffé, insalatiere basse, pentole e padelle basse non molto sporche. I piattini da dolce devono essere disposti sempre verticalmente; bicchieri, tazze, pentole e padelle, capovolti. Le stoviglie leggere devono essere disposte tra i sostegni in modo da non essere colpiti dal getto di lavaggio. Il miglior risultato di lavaggio viene raggiunto quando si è trovata la disposizione più adatta delle stoviglie nei cestelli. Da questo momento in poi il processo di lavaggio può sviluppare tutta la sua efficacia.
A causa della temperatura elevata dell'acqua di lavaggio e della reazione chimica del detersivo impiegato, è consigliabile evitare oggetti di rame, stoviglie in alluminio anodizzato, posate con manici in legno o corno, porcellane delicate, stoviglie in vetro e plastica non termoresistente. In presenza di stoviglie di porcellana decorata, è consigliabile effettuare una prova di lavaggio su un singolo pezzo per verificare che la decorazione non venga modificata o danneggiata.
Regolazione altezza cestello superiore.
Agendo sulla maniglia laterale (solo lato sinistro), è possibile regolare il cestello in altezza e inclinazione.
1 Regolazione posizione orizzontale
2 Regolazione posizione inclinata

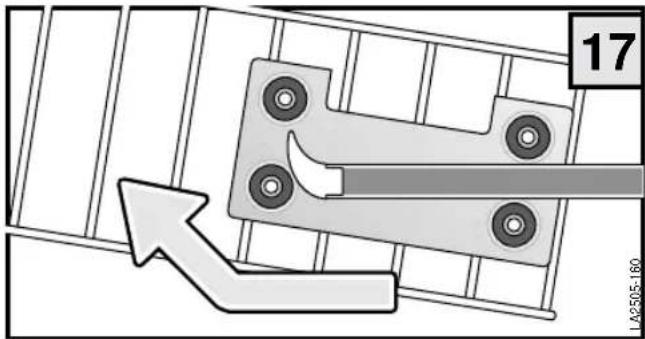

Estrazione del cestello superiore
Il cestello superiore può essere estratto dalle guide come rappresentato nella figura.
Descrizione elementi di comando e indicazione (Modello come fig. 18)
①- ∼
1) LED indicazione programmi
Premere il pulsante per accendere l'apparecchio
3) Pulsante selezione programmi
4) Pulsante Start - Stop/pausa programma
5) Maniglia porta
Per aprire dovete tirare in avanti (una sicurezza elettrica spegne la macchina quando la porta viene aperta).
18
Avviamento
Dopo il controllo della quantità di sale di rigenerazione (solo nella versione con contenitore sale) e brillantante, aprite completamente il rubinetto dell'acqua, disponete le stoviglie nei cestelli, versare il detersivo nel suo contenitore e il detersivo per il prelavaggio (se necessario) e chiudete la porta frontale.
Procedete come segue:
- Azionate il pulsante “acceso-spento” ②, “Lampeggia il led dell'ultimo programma eseguito”.
Selezione programma
- Alla prima pressione del tasto ③ si conferma il programma corrispondente al led ① che lampeggia. Alle successive pressioni si accenderà il led del programma corrispondente al ciclo di lavaggio che si intende selezionare. A fine ciclo il led del programma selezionato lampeggia. Scegliete il programma che ritenete più indicato al tipo di stoviglie da lavare.
Tasto Start
Premento il tasto ④ con la porta chiusa la macchina inizia il ciclo di lavaggio ed il led del tasto stesso si accende.
Impostazione errate dei programmi (cambio programma)
- Per modificare un programma in corso, occorre premere il tasto Start ④ per circa 6 secondi, successivamente il led del programma selezionato inizia a lampeggiare. La fase di RESET si concluderà quando il led del tasto Start si spegne. A questo punto la macchina è pronta per una nuova impostazione.
- Nel caso in cui abbiate dimenticato di inserire una stoviglia è possibile interrompere il ciclo di lavaggio (preferibilmente solo se un programma è iniziato da poco) premendo il tasto Start ④ che diventa lampeggiante, aprite la porta ed inserite le stoviglie. Per fare ripartire la macchina chiudete la porta e ripremete il tasto Start, il ciclo riprenderà dal punto in cui era stato interrotto.
- Per ripetere lo stesso programma, premere il tasto programmi③ di seguito il tasto Start ④ .
Descrizione elementi di comando e indicazione (Modello come fig. 18a)
1) LED indicazione programmi
3) Pulsante selezione programmi
Avviamento ed impostazione del programma
Dopo il controllo della quantità di sale di rigenerazione (solo nella versione con contenitore sale) e brillantante, aprite completamente il rubinetto dell'acqua, disponete le stoviglie nei cestelli, versare il detersivo nel suo contenitore e il detersivo per il prelavaggio (se necessario).
Procedete come segue:
- Azionate il pulsante “acceso-spento” ② attendere che lampeggi il led dell'ultimo programma eseguito.
Selezione programma
Alla prima pressione del tasto③ si conferma il programma corrispondente al led ① che lampeggia. Alle successive pressioni si accenderà il led del programma corrispondente al ciclo di lavaggio che si intende selezionare. Chiudete la porta frontale per fare iniziare il lavaggio.
A fine ciclo il led del programma selezionato lampeggia.
Scegliete il programma che ritenete più indicato al tipo di stoviglie da lavare.
Impostazioni errate dei programmi (cambio programma)
- Per modificare un programma in corso occorre, aprire la porta della lavastoviglie, premere il tasto Selezione programmi ③ per circa 6 secondi, successivamente il led del programma selezionato inizia a lampeggiare velocemente. A questo punto chiudete la porta, la fase di Reset della durata di ca. 1 minuto si concluderà quando il lampeggio passa da veloce a lento, di seguito la macchina è pronta per una nuova impostazione.
- Nel caso in cui abbiate dimenticato di inserire una stoviglia è possibile interrompere il ciclo di lavaggio (preferibilmente solo se un programma è iniziato da poco) aprendo la porta frontale, a questo punto è possibile inserire le stoviglie.
Perfare ripartire la macchina ciudete la porta, il ciclo riprenderà dal punto in cui era stato interrotto.
- Per ripetere lo stesso programma, premete il tasto selezione programmi ③, il led passa da lampeggiante a fisso, a questo punto è sufficiente chiudere la porta frontale per fare partire il programma di lavaggio.
Non aprite la macchina se un programma è iniziato.
Arresto
Dopo il ciclo di lavaggio, la lavastoviglie si ferma automaticamente, viene emesso un segnale sonoro di 3 beep (solo per la versione intermedia), ed il led del programma selezionato lampeggia. Per spegnerla, premere il bottone acceso/spento. Dopo ogni ciclo di lavaggio, chiudere assolutamente il rubinetto dell'acqua per isolare la lavastoviglie dalla rete di approvigionamento idrico.
Tabella dei programmi di lavaggio
 | Numero programma | PULSANTI | DETERSIVO | Stoviglie e tipo di sporco | Descrizione programmi | |
| Acceso Spento | Pre-lavaggio | Lavaggio | ||||
| Ammollo | P1 | ● | Pentole e stoviglie fino al prossimo ciclo di lavaggio | Lavaggio breve a freddo in modo da non far attaccare i resti del cibo alle stoviglie | ||
| Rapido | P2 | ● | ● | Stoviglie poco sporche | Lavaggio principale2 risciacqui (1 freddo - 1 caldo) | |
| Delicato 40°C | P3 | ● | ● | Stoviglie delicate molto sporche | Lavaggio principale2 risciacqui (1 freddo - 1 caldo) | |
| Normale 55°C (EN 50242) | P4 | ● | ● | ● | Stoviglie normalmente sporche | 1 Prelavaggio freddo - Lavaggio principale2 risciacqui (1 freddo - 1 caldo) |
| Intensivo 65°C | P5 | ● | ● | ● | Stoviglie molto sporche(con eccezione di parti delicate) | 1 Prelavaggio caldo - Lavaggio principale3 risciacqui (2 freddi - 1 caldo) |
7
MANUTENZIONE
7.1 PULIZIA DEGLI IRRORATORI
Gli irroratori sono facilmente asportabili per consentire la periodica pulizia degli ugelli e per prevenire possibili otturazioni.
Lavateli accuratamente sotto un getto d'acqua e rimontateli nelle proprie sedi.
Per smontare l'irroratore superiore:
Svitate il supporto dell'irroratore in senso antiorario
Per smontare l'irroratore inferiore:
Tirate l'irroratore verso l'alto e sfilatelo
LA2505-220
7.2 PIULLZZIAADEEIFFLCPRI
Dopo ogni lavaggio è opportuno ispezionare il gruppo filtrante e ripulirlo da eventuali depositi agendo nel seguente modo:

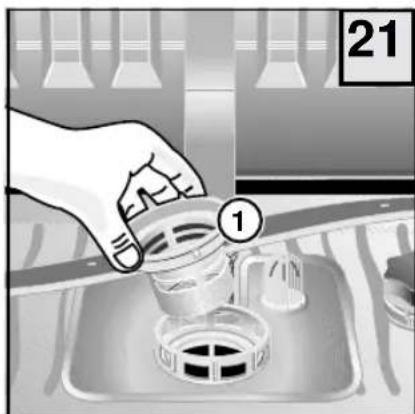

- Estraete il filtro centrale 1.

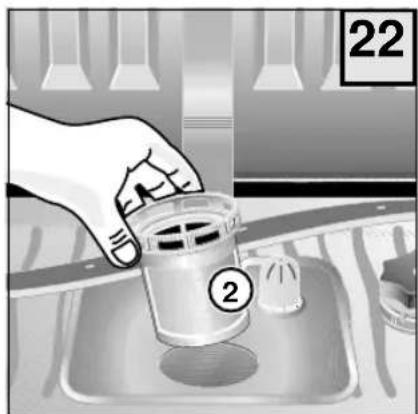

- Sfilate il filtro esterno a pozzetto 2.
- Rimuovete la griglia mobile 3.
Tutti i componenti vanno puliti in acqua corrente. È indispensabile pulire con attenzione i filtri in quanto la lavastoviglie non potrà funzionare con i filtri ostruiti.
Vi raccomandiamo di rimettere a posto i filtri puliti per evitare danni alla pompa di lavaggio.
LA2505-180
Pulite periodicamente il filtro B posto fra il rubinetto e il tubo d'entrata acqua.
• Chiudete il rubinetto dell'acqua A.
- Svitate l'attacco C, estraete il filtro B e pulitelo accurata-
mente sotto acqua corrente.
- Rimettete il filtro a posto e avvitate il tubo d'entrata acqua verificando che non vi siano perdite.
7.5 PULIZIA DELLE SUPERFICI ESTERNE ALLA MACCHINA
Le superfici della macchina, di metallo e di plastica del frontalino, devono essere pulite periodicamente con un panno morbido ed umido. Non usate mai acidi o detergenti abrasivi.
Messa fuori servizio prolungata.
Se la lavastoviglie non viene usata per un lungo periodo, si deve procedere come segue:
- Fate girare due programmi di ammollo.
- Staccate la spina dalla rete elettrica.
- Scollegate il tubo di alimentazione dell'acqua.
- Lasciate leggermente aperta la porta frontale per evitare la formazione di cattivo odore.
7.6 TABELLAACODOCIDDIEERRORE- "versionebase"
N.B.: Le anomalie vengono segnalate nel seguente modo:
Tutti i led rimangono accesi, mentre lampeggia il led corrispondente al tipo di errore in corso.
| Errore | Quando si verifica | Controlli da effettuare | Azioni da fare |
| LED 1 | Durante il carico dell'acqua (il programma si ferma) | - Rubinetto chiuso- Filtro tubo di carico ostruito- Tubo di scarico a terra- Tubo di scarico rotto- Tubo di alimentazione acqua piegato- Insufficiente pressione dell'acqua | - Resettare la lavastoviglie- Verificare- Resettare la lavastoviglie- Chiamare il centro di assistenza autorizzato- Resettare la lavastoviglie- Verificare se c'è pressione |
| LED 2 | A fine ciclo | - Ripetere il ciclo di lavaggio | - Se si ripresenta lo stesso problema contattare subito il centro assistenza tecnica autorizzato comunicando il tipo di errore |
| LED 5 | A fine ciclo | - Tubo di scarico piegato- Il sifone è ostruito- Pompa di scarico bloccata | - Verificare- Verificare- Chiamare il centro di assistenza autorizzato |
| LED 4 | A fine ciclo | - Griglie filtro intasate- Pentola rovesciata | - Pulire le griglie filtro- Verificare a fine ciclo, posizionare correttamente le pentole al prossimo lavaggio |
N.B.: Quando si contatta il centro assistenza tecnica autorizzato comunicare sempre il tipo di errore.
7.6 TABELLA CODICI DI ERRORE - "versione intermedia"
N.B.: Le anomalie vengono segnalate nel seguente modo:
A) Tutti i led rimangono accesi, mentre lampeggia il led corrispondente al tipo di errore in corso.
B) Beep continuo fino all'azzeramento dell'errore in corso.
| Errore | Quando si verifica | Controlli da effettuare | Azioni da fare |
| LED 1 | Durante il carico dell'acqua (il programma si ferma) | - Rubinetto chiuso- Filtro tubo di carico ostruito- Tubo di scarico a terra- Tubo di scarico rotto- Tubo di alimentazione acqua piegato- Insufficiente pressione dell'acqua | - Resettare la lavastoviglie- Verificare- Resettare la lavastoviglie- Chiamare il centro di assistenza autorizzato- Resettare la lavastoviglie- Verificare se c'è pressione |
| LED 2 | A fine ciclo | - Ripetere il ciclo di lavaggio | - Se si ripresenta lo stesso problema contattare subito il centro assistenza tecnica autorizzato comunicando il tipo di errore |
| LED 5 | A fine ciclo | - Tubo di scarico piegato- Il sifone è ostruito- Pompa di scarico bloccata | - Verificare- Verificare- Chiamare il centro di assistenza autorizzato |
| LED 4 | A fine ciclo | - Griglie filtro intasate- Pentola rovesciata | - Pulire le griglie filtro- Verificare a fine ciclo, posizionare correttamente le pentole al prossimo lavaggio |
| LED 1-2 | A fine ciclo | - Griglie filtro intasate- Pentola rovesciata | - Pulire le griglie filtro- Verificare a fine ciclo, posizionare correttamente le pentole al prossimo lavaggio |
| LED 3-4 | A fine ciclo | - Ripetere il ciclo di lavaggio | - Se si ripresenta lo stesso problema contattare subito il centro assistenza tecnica autorizzato comunicando il tipo di errore |
N.B.: Quando si contatta il centro assistenza tecnica autorizzato comunicare sempre il tipo di errore.
8
RICERCA GUASTI
Controllare prima se è possibile eliminare personalmente eventuali piccoli difetti dell'apparecchio con l'ausilio delle seguenti istruzioni. Se queste informazioni non sono di alcun aiuto per risolvere il problema, mettersi in contatto con il servizio tecnico assistenza clienti.
• Il programma non si avvia.
- I fusibili dell'impianto interno sono difettosi? L'apparecchio é allacciato alla rete elettrica?
- Lo sportello é chiuso correttamente? Premere sullo sportello per chiuderlo completamente.
- Non entra acqua nell'apparecchio.
- Il rubinetto dell'acqua è aperto?
- Il filtro posto fra rubinetto e tubo di alimentazione acqua è otturato? Pulite eventualmente il filtro.
- Il tubo di carico dellacqua presenta delle strozzature? Controllate il tubo.
- L'indicazione di decorso del programma rimane ferma all'inizio del lavaggio.
- Il rubinetto dell'acqua è completamente aperto?
- Il filtro posto fra rubinetto e tubo di alimentazione acqua è otturato? Pulite eventualmente il filtro.
- La pressione minima dell'acqua è almeno di 0,05 MPa?
• L'acqua non viene scaricata.
- Il tubo di scarico presenta delle strozzature? Controllate l'installazione del tubo.
- Il sifone è otturato? Controllate il sifone.
• Le stoviglie non diventano pulite.
- Il programma selezionato è adatto al tipo e al grado di sporco delle stoviglie?
- Le stoviglie sono sistemate in modo tale che il getto dell'acqua possa raggiungere la loro superficie interna ed esterna?
- I cestelli delle stoviglie non devono essere sovraccarichi.
- I bracci rotanti sono bloccati dalle stoviglie o da alcune posate?
- Tutti i filtri sul fondo del vano lavaggio sono puliti? I filtri sono messi al loro posto correttamente?
- La dose di detersivo introdotta è quella corretta?
- Il tubo discarico dell'acqua è installato correttamente?
- C'è ancora sale speciale nel serbatoio del sale? (se previsto) Senza il sale speciale l'acqua non viene addolcita.
- L'impianto addolcitore dell'acqua (se previsto) è regolato in base alla durezza dell'acqua localmente erogata?
- Le stoviglie non si asciugano e rimangono opache.
- C'è ancora brillantante nel serbatoio?
- I bicchieri e le stoviglie presentano delle striature, striscie, macchie lattiginose oppure una patina blu lucente.
- Durante il risciacquo viene prelevata una dose eccessiva di brillantante. Diminuire il dosaggio di brillantante.
- I bicchieri e le stoviglie presentano macchie di gocce d'acqua ormai asciutte.
- Durante il risciacquo viene prelevata una dose insufficiente di brillantante? Aumentare il dosaggio di brillantante.
Avvertenza!
Dato che la lavastoviglie è stata collaudata e controllata accuratamente in fabbrica, si potranno trovare per questo delle goccioline di acqua che scompariranno dopo il primo lavaggio.
- BEFORE USING THE APPLIANCE
- ISTRUZIONI DI SICUREZZA
- Utilizzo secondo le norme
- Operazioni preliminari al primo avviamento
- Per la sicurezza dei bambini
- Conservare quindi i detersivi fuori della portata dei bambini.
- Per il funzionamento quotidiano
- DISIM BALLO - SM ALTIM EN TO
- DISIM BALLO
- SMALTIMENTO APPARECCHIO DA ROTTAMARE
- CENNI GENERALI
- LAVARE IN MANIERA ECONOMICA ED ECOLOGICA
- STOVIGLIE NON ADATTE
- DESCRIZIONE DELL'APPARECCHIO
- VISTA GENERALE
- INSTALLAZIONE
- LLYVEELAMMENTOO
- COOLEEAMENTOOPEBFLOSSGAARRCCOLISSIVIA
- OPERAZION PREWIMNAIRI
- Apertura della porta
- Introduzione di sale speciale (solo nella versione con contenitore sale)
- Regolazione dell'impianto addolcitoredell'acqua (SE PREVISTO)
- Introduzione del brillantante
- Segnalazione di controllo per l'introduzione del sale (SE PREVISTO)
- Segnalazione di controllo per l'introduzione del brillantante
- Regolazione del dosaggio di brillantante
- Introduzione del detersivo
- Come caricare e disporre le stoviglie
- Due cestelli consentono di caricate i vari tipo di stoviglie.
- Uso del cestello inferiore
- ATTENZIONE:
- L'uso del cestello superiore
- Regolazione altezza cestello superiore.
- Estrazione del cestello superiore
- Descrizione elementi di comando e indicazione (Modello come fig. 18)
- Avviamento
- Procedete come segue:
- Selezione programma
- Tasto Start
- Impostazione errate dei programmi (cambio programma)
- Descrizione elementi di comando e indicazione (Modello come fig. 18a)
- Avviamento ed impostazione del programma
- Impostazioni errate dei programmi (cambio programma)
- Arresto
- Tabella dei programmi di lavaggio
- 7
- MANUTENZIONE
- PULIZIA DEGLI IRRORATORI
- PIULLZZIAADEEIFFLCPRI
- PULIZIA DELLE SUPERFICI ESTERNE ALLA MACCHINA
- Messa fuori servizio prolungata.
- TABELLAACODOCIDDIEERRORE- "versionebase"
- N.B.: Le anomalie vengono segnalate nel seguente modo:
- TABELLA CODICI DI ERRORE - "versione intermedia"
- 8
- RICERCA GUASTI
- Avvertenza!
Marca : Saivod
Modello : LV 6 Electron
Categoria : Lavastoviglie
