LV 6 Electron - Lavavajillas Saivod - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato LV 6 Electron Saivod en formato PDF.
| Marca | Saivod |
| Modelo | LV 6 Electron |
| Tipo de producto | Lavavajillas |
| Dimensiones (Al x An x Pr) | 82 cm x 45 cm x 57 cm |
| Peso neto | 30 kg |
| Alimentación eléctrica | 230 V, 10 A, 50 Hz |
| Potencia total | 1900 W |
| Capacidad | 6 cubiertos |
| Número de programas | 6 programas |
| Programas disponibles | Eco, Intensivo, Normal, Rápido, Aclarado, Vidrio |
| Consumo de agua por ciclo | 9 L |
| Consumo de energía por ciclo | 0,78 kWh |
| Clase energética | A+ |
| Nivel sonoro | 48 dB(A) |
| Funciones especiales | Inicio diferido, Seguro para niños, Apagado automático |
| Sistema de secado | Secado por condensación |
| Tipo de instalación | Empotrable o libre |
| Material de la cuba | Inox |
| Número de cestas | 2 cestas ajustables |
| Filtros | Filtro triple autolimpiante |
| Mantenimiento recomendado | Limpiar el filtro cada mes, descalcificar cada 3 meses |
| Índice de reparabilidad | 8,2 / 10 |
| Piezas de repuesto disponibles | Sí, a través del servicio postventa |
Preguntas frecuentes - LV 6 Electron Saivod
Preguntas de los usuarios sobre LV 6 Electron Saivod
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lavavajillas en formato PDF gratis! Encuentra tus instrucciones LV 6 Electron - Saivod y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. LV 6 Electron de la marca Saivod.
MANUAL DE USUARIO LV 6 Electron Saivod
Manual de uso y manutención
LAVASTOVIGLIE
1 ANTES DE USAR EL APARATO
1.1 INSTRUCCIONES DE SEGURIDAD
Utilización según las normas
- Elavavajillas tiene que utilizarse solamente para lavar vajillas domésticas. Siempre que el aparato se utilice para otros fines o de manera equivocada, la empresa constructora rechaza toda responsabilidad por eventuales daños.
- Por motivo de seguridad, no se autoriza la realización de transformaciones o modificaciones al lavavajillas.
- Antes de conectar el aparato a la corriente eléctrica, asegúrense de que los datos de la tensión y de la corriente indicados en la placa de los datos correspondan a los del sitio en el que se va a instalar.
- La instalación del mismo, tiene que realizarla un personal especializado.
Operaciones preliminares que hay que realizar antes de la primera puesta en marcha del lavavajillas
- Controlen el lavavajillas para que no existan eventuales daños causados por el transporte. En ningún caso instalen un aparato dañado. En caso de daños, diríjanse a la persona que les vendió el aparato.
Para la seguridad de los niños
- No permitan que los niños jueguen con el aparato.
- Los detergentes pueden causar daños irreparables a los ojos, a la boca y a la garganta.
Por lo tanto, conserven los detergentes fuera del alcance de los niños.
- El agua del lavavajillas no es potable. Si quedan residuos de detergente en el aparato, puede ocasionar una situación de peligro para los niños, mantener los lejos del lavavajillas cuando esté abierto).
Para el funcionamiento de todos los días
- No pongan en marcha nunca el lavavajillas si el cable de la corriente o los tubos de carga y de descarga del agua están estropeados o si el cuadro de mandos, la superficie de trabajo o la base del mismo están muy deteriorados.
- En caso de avería, cierren, en primer lugar, el grifo del agua, apaguen después el aparato y desconecten el enchufe de la corriente. En las conexiones fijas, desconecten el eventual interruptor de servicio o quiten el fusible (o los fusibles).
- Para desconectar el enchufe de la corriente, cojan el enchufe por el cuerpo y nunca por el cable.
- Las reparaciones del lavavajillas tienen que realizarlas solamente personal especializado. Reparaciones inapropiadas pueden poner en grave peligro a la persona que lo usa. En caso de reparaciones, por lo tanto, diríjanse a nuestro servicio técnico de asistencia al cliente o al propio revendedor especializado.
- La sustitución del cable de alimentación debe ser efectuada solo por el personal de la asistencia técnica.
- En caso de deterioro de los tubos, para la conexión del aparato, éstos tienen que cambiarse con tubos originales.
- No introduzcan en el lavavajillas sustancias solventes que puedan provocar una explosión.
- No se sienten ni se apoyen en la puerta abierta: el aparato puede volcar.
- Antes de introducir la sal especial, el detergente y el abrillantador, asegúrense de que el productor de estas sustancias recomienda el uso de los mismos para el lavavajillas de uso doméstico.
- Cierren siempre el grifo del agua si el lavavajillas no se utiliza por bastante tiempo, por ejemplo, durante las vacaciones.
2 DESEMBALADO - DESTRUCCION
2.1 DESEMBALADO
Quiten del embalaje externo de plástico las esquinas de refuerzo y las bases de polesterol.
Abran la puerta y quiten los bloques de polesterol de los contenedores.
La recuperación y el reciclaje de los materiales de embalado ayudan a ahorrar materias primas y a que disminuya el volumen de residuos.
Entreguen el embalaje en las descargas para recuperar los materiales reciclables.
Cuando el aparato se haya estropeado y esté definitivamente roto, hagan que sea inutilizable antes de destruirlo.
ADVERTENCIA! Algunos materiales del embalaje (por ejemplo. Las bolsas de plástico, el polesterol & ) pueden representar una fuente de peligro para los niños, por lo tanto, hay que tener este material fuera del alcance de los mismos.
2.2 ELIMINACION DEL APARATO DESHECHADO
Al final de la vida funcional del aparato, éste tiene que ser eliminado por empresas especializadas, respetando la normativa vigente.
De esta manera, con la eliminación de un viejo aparato se puede realizar la recuperación diferenciada de los materiales sintéticos destinados al reciclaje, en el pleno respeto del ambiente.
3 INDICACIONES GENERALES
3.1 LAVAR DE MANERA ECONOMICA Y ECOLOGICA
- No laven la vajilla antes en agua corriente.
- Utilicen el lavavajillas siempre lleno, ya que solamente de esta forma, se puede realizar un lavado económico y que respete el ambiente.
- Seleccionen siempre un programa de lavado que corresponda al tipo de vajillas y al grado de suciedad.
- Eviten absolutamente utilizar más detergente, sal especial y abrillantador del que corresponda. Tengan cuidado y pongan las dosis recomendada en las instrucciones para el uso y en las indicaciones de la casa productora de tales sustancias.
- Comprueben que la instalación del suavizador del agua esté regulado correctamente.
3.2 OBJETOS QUE NO SE PUEDEN LAVAR EN EL LAVAVAJILLAS
No se pueden lavar en el lavavajillas:
- tablas o pequeñas bandejas de madera,
- objetos de material plástico que no resista al calor,
- cristal de plomo,
- objetos de estaño o de cobre o de bronce,
- vajillas o cubiertos con partes pegadas,
- cubiertos antiguos, cuya cola sea sensible al calor,
- objetos de acero que se oxiden fácilmente,
- cubiertos con mangos de madera, cuerno, porcelana o madreperla.
En el momento de la compra de vajillas, vasos y cubiertos, asegúrense de que se puedan lavar en el lavavajillas.
4 DESCRIPCIÓN DEL APARATO

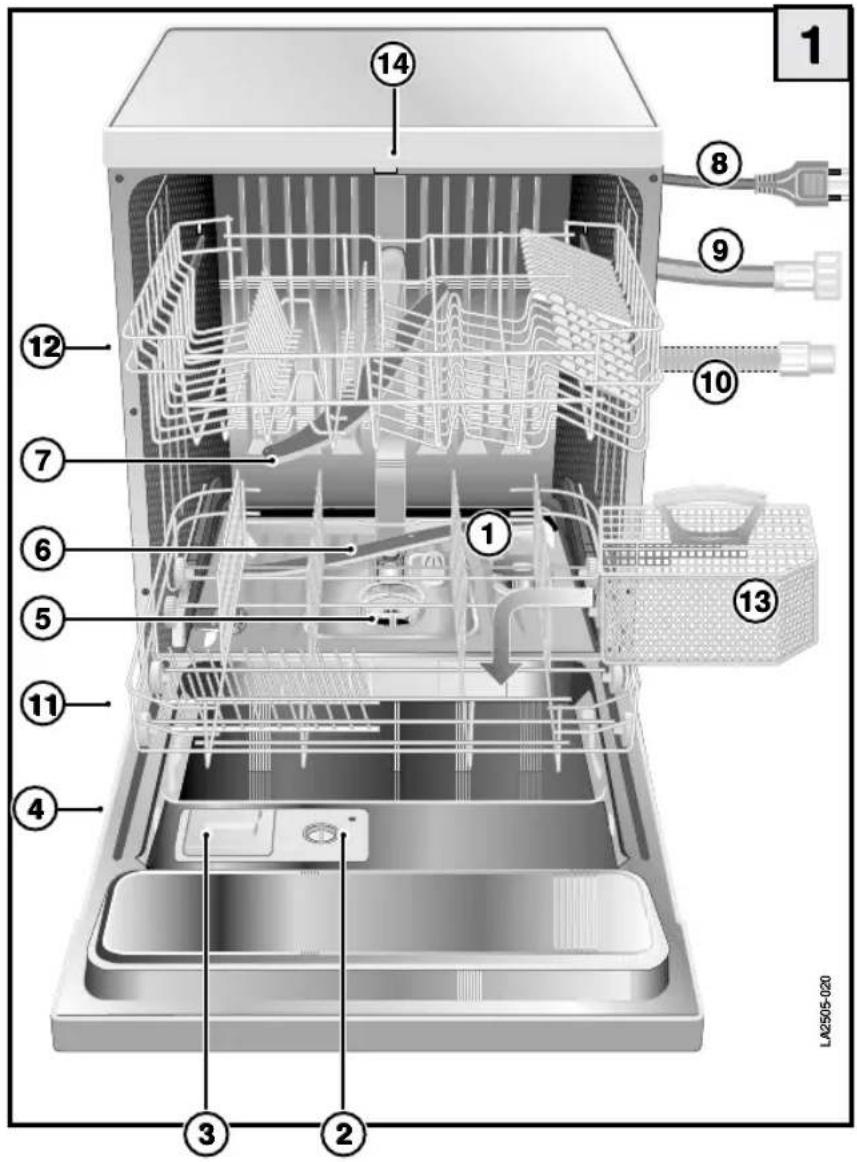

4.1 VISTA GENERAL
1) Depósito para la sal (SI ESTÁ PREVISTO)
2) Depósito para el abrillantador
3) Contenedor para el detergente
4) Placa de datos
5) Filtros
6) Hélice inferior
7) Hélice superior
8) Cable de alimentación eléctrica
9) Tubo de alimentación del agua
10) Tubo de desagüe
11) Contenedor inferior
12) Contenedor superior
13) Contenedor de los cubiertos
14) Gancho de cierre de la puerta
Capacidad ( según datos stándard ) : 12 presión en la instalación hidráulica presión mínima: 0,05 MPa presión máxima: 1 MPa

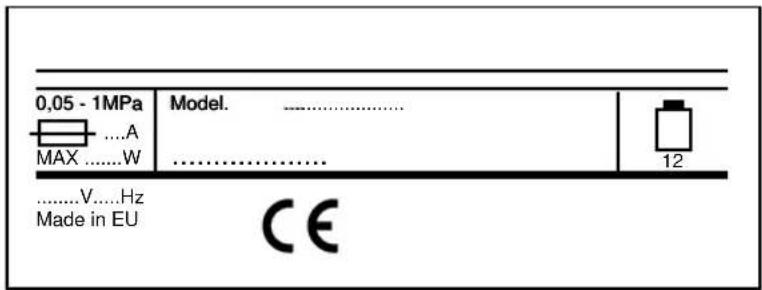

ATENCION: las características eléctricas se indican en la placa de datos.
5 INSTALACION
5.1 NYWEEADOO

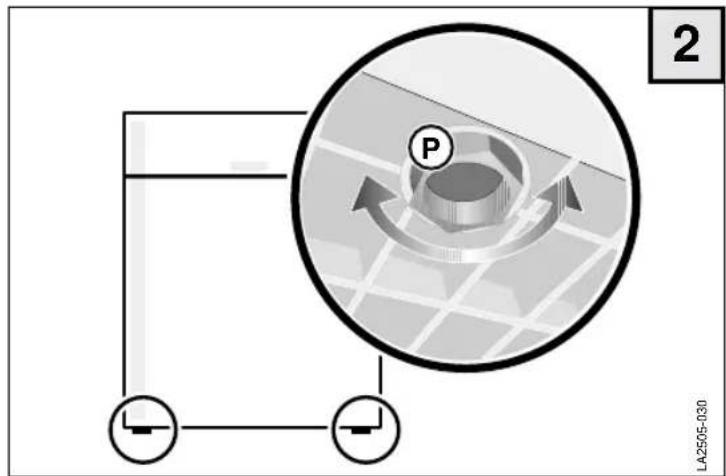

Una vez colocado el aparato en el sitio en el que se va a instalar. Si es necesario muevan las patitas P atornillándolas o desatornillándolas para regular la altura de la máquina y nivelarla.
Un buen nivelado asegura el correcto funcionamiento del lavavajillas.
Error máx=2 grados
Después de que se niveló la máquina, regulen además el gancho de cierre colocado en la puerta, de modo que ésta se pueda cerrar perfectamente.

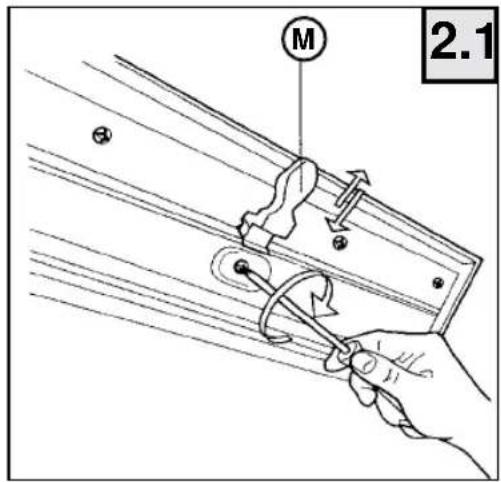

Para regular el cierre (fig. 2.1 "M") procedere así: girar el tornillo hasta regular el gatillo logrando el perfecto cierre de la puerta.
Nota: en las versiones como las de la (fig. 2.2) la nariz del cierre de la puerta "M", no es regulable.
5.2 CONEXION HIDRAULICA
El tubo de entrada del agua C, que se entrega con la máquina, permite la conexión del mismo a un grifo con una juntura de 3/4".
Durante el montaje del mismo, hay que seguir las siguientes instrucciones:

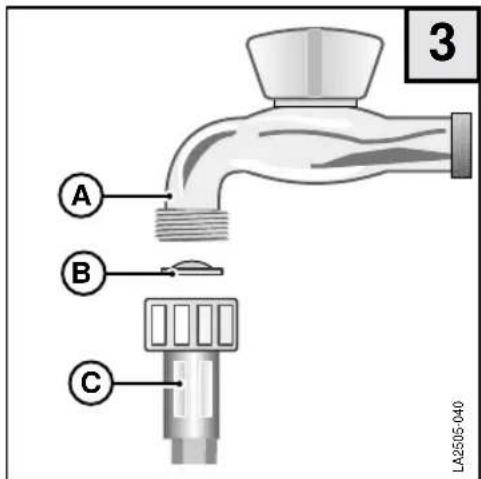

- enrosquen el tubo C al grifo del agua fría A interponendo el filtro B que se entrega con la máquina.
- si la conexión se realiza a tubos nuevos o que no se usan desde hace tiempo, se aconseja que dejen correr el agua antes de conectar el tubo de entrada de la misma, de tal manera que se eliminen los depósitos de óxido y de suciedad;
- asegúrense de que la presión de la instalación hidráulica esté dentro de los valores límites indicados en los datos técnicos.
El lavavajillas puede conectarse a la cañería del agua fría pero no a la del agua caliente.
5.3 CONNEXOONPARRAEEIDESSAGGUEELXXVWO

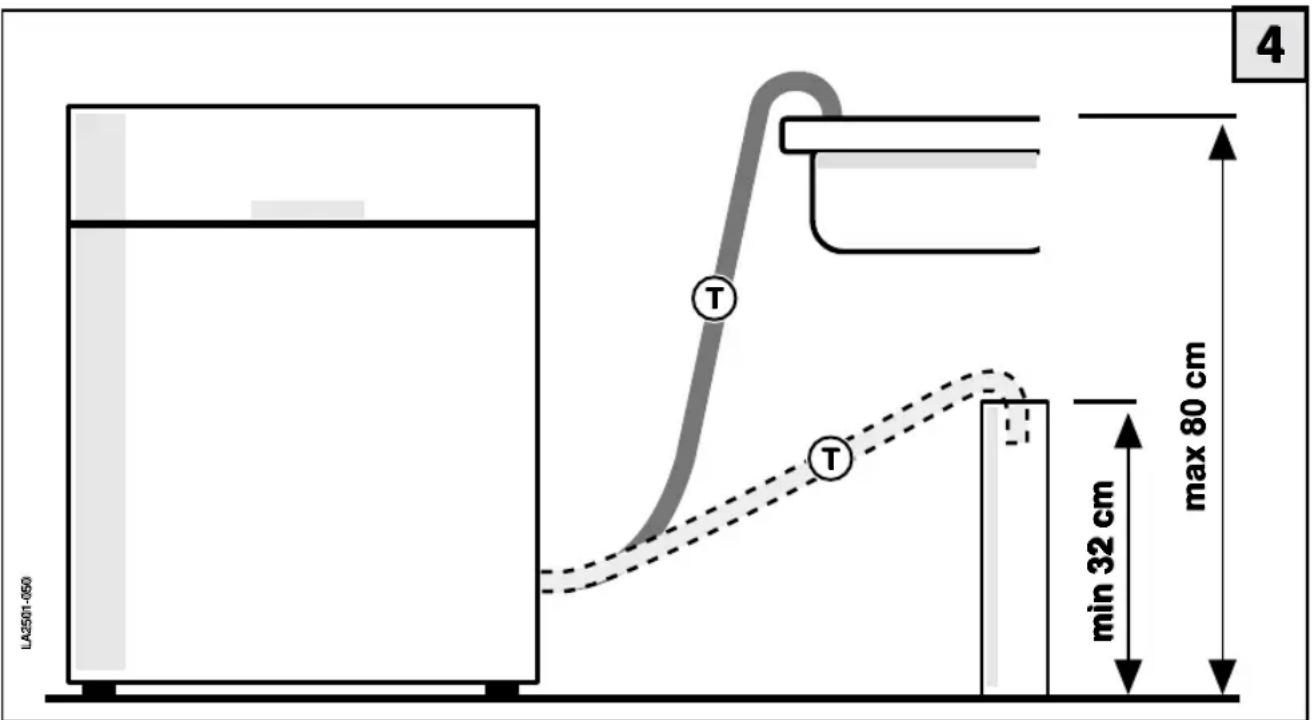

El tubo del desague T, que se entrega con la máquina, se engancha por la parte extrema curva al borde de un fregadero o en un tubo de desagüe.
Conviene realizar un sifón antiolores.
Durante el montaje hay que observar las siguientes precauciones:
- No doblen el tubo del desagüe para no causarle roturas;
- Hay que colocar la extremidad del tubo en relación con la superficie de apoyo del lavavajillas (fig. 4) a una altura comprendida entre 32 cm. y 80 cm.
- En ningún caso la extremidad del tubo tiene que estar dentro del agua;
- Una eventual prolongación del tubo de desagüe no debe superar la longitud de 1 metro, tiene que tener el mismo diámetro interior y, además, la altura máxima en la que se puede colocar el extremo libre tiene que reducirse de 80 cm. a 50 cm.;
- En el caso del tubo de desagüe, el diámetro interior no puede ser inferior a 4 cm.
5.4 CONEXION ELECTRICA
La conexión eléctrica de la máquina tiene que realizarse únicamente mediante un enchufe con toma de tierra instalada respetando la normativa y siguiendo las instrucciones. La conexión tiene que respetar las normas legales en vigor y las normas suplementarias de la empresa eléctrica competente.
La indicación de la tensión tiene que corresponder a la tensión de la red del lugar en el que se instala el aparato.
Para la dimensión del enchufe de corriente, hagan referencia a la placa de datos.
6.1 OPERACIONES PRELIMINARES
Antes de la puesta en marcha de la máquina, asegúrense de que el enchufe del cable de alimentación esté conectado al enchufe de la corriente, que el tubo de entrada del agua esté conectado al grifo, que el grifo esté abierto y que el tubo de desagüe haya sido conectado según las instrucciones.
Apertura de la puerta
Tiren hacia adelante de la manilla: la puerta se abre fácilmente. Si tal operación se realiza mientras la máquina está funcionando, un dispositivo de seguridad apaga el lavavajillas.
Introducción de la sal especial (sólo en la versión con depósito de sal)
- Abran la compuerta y extraigan el contenedor inferior.
- Desenrosquen la tapa del depósito de la sal dándole vuel- tas en sentido antihorario.
Sólo para la primera puesta en marcha: Introduzcan, aproximadamente, 1/2 litro de agua en el depósito de la sal.

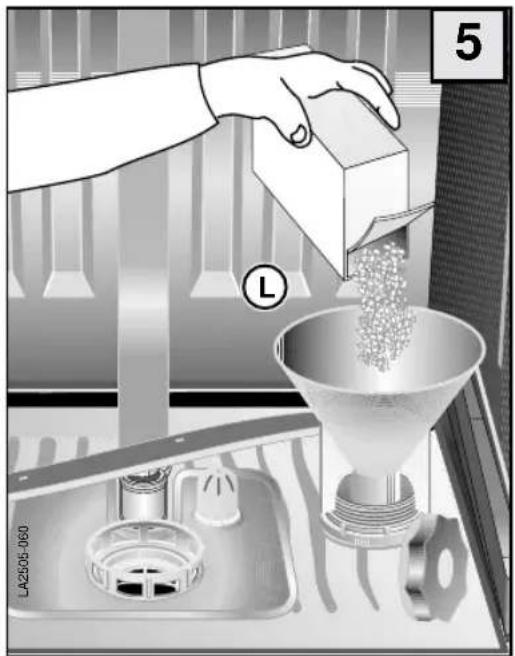

- Metan la sal especial mediante el embudo L en el correspondiente contenedor (aproximadamente 1,0 - 1,5 kg).
- Limpien la apertura del depósito de los eventuales restos de sal.
- Enrosquen de nuevo el tapón del depósito, dándole vueltas en sentido horario.
- Si inmediatamente después de la introducción de la sal no se puede lavar la vajilla, pongan en marcha el programma REMOJO, para que el agua y los granitos de sal que salgan del depósito se disuelvan y desaparezcan.
Por motivos de seguridad, les recomendamos que realicen el llenado después de cada 7 ciclos de lavado, siempre al comienzo del ciclo.
Utilicen solamente sal especial para lavavajillas; otros tipos de sale (por ejemplo sal de cocina ) contienen a menudo sustancias insolubles en agua y que Pueden obstaculizar el suavizador del agua, haciéndolo inutilizable.
Regulación de la instalación del suavizador del agua (SI ESTÁ PREVISTO)
Para lavar se aconseja usar agua dulce (es decir, pobre de cal), para evitar que se formen depósitos en las vajillas y en el mismo lavavajillas. Con esta finalidad, el lavavajillas dispone de un suavizador del agua (fig.5) que se regenera automáticamente, a intervalos regulares gracias a la solución salina. El consumo de sal para la regeneración depende, por lo tanto, de la dureza del agua suministrada localmente.
Para conocer el grado de dureza del agua, diríjanse a la oficinas del ayuntamiento o utilicen un kit comercial de toma y análisis de muestras de agua.
Para una regeneración óptima del suavizador del agua se necesita que el dispositivo D esté regulado en base a la dureza del agua suministrada localmente (véase el cuadro) y que el depósito de la sal esté siempre lleno de la sal especial.
| Posición del regulador | Grados franceses °fH | Grados alemanes °dH |
| 1 | <15 | <8,4 |
| 2 | >15 <25 | >8,4 <14 |
| 3 | >25 <40 | >14 <22,4 |
| 4 | >60 <90 | >33,6 <50,4 |
| >=mayor/<=menor | ||
Introducción del abrillantador
El abrillantador que se añade automáticamente durante la última fase del lavado, garantiza un rápido secado de la vajilla y evita la formación de manchas y de sedimentos de cal en las mismas.
Señales de control para la introducción de la sal (SI ESTÁ PREVISTO).
La señal verde situada bajo la tapa, indica que hay todavía suficiente sal especial en el depósito. Si la señal verde no se ve, significa que es necesario introducir más sal especial.
Utilicen solamente abrillantadores específicos para lavavajillas, otros productos no producen el efecto deseado.
El depósito del abrillantador S está colocado en la parte interna de la puerta del lavavajillas.
- Den la vuelta al tapón T del depósito, 1/4 de vuelta en sentido antihorario para sacarlo.
- Introduzcan el abrillantador hasta llegar a la línea de puntos.
Cantidad máxima, unos 140 ml., aproximadamente.
• Coloquen nuevamente el tapón.
- Limpien el posible abrillantador que haya salido fuera con un paño, sino, durante el aclarado, se forma demasiada espuma.
Señales de control para la introducción del abrillantador.
Hay que poner el abrillantador cuando el indicador del depósito F, es de color claro (●).
Cuando el depósito está lleno, el indicador es de color oscuro.
Regulación de la dosificación del abrillantador
La regulación R de la dosificación está situada en la apertura de carga del contenedor del abrillantador.
Se acciona mediante un destornillador y se regula de 1 a 4, números que corresponden al añadido del abrillantador de 1 a 4 ml. En la fábrica se memoriza el número 2 (2 ml).
El contenedor del abrillantador completamente lleno es suficiente para unos 50 programas de lavado, aproximadamente.
Hay que realizar un cambio en la cantidad de la dosis si el resultado de la dosificación no es el deseado.
- Limpien siempre el abrillantador que haya podido caer fuera del contenedor con un paño.
Es importante controlar periódicamente el nivel del abrillantador, posiblemente cada 31 ciclos de lavado.
Introducción del detergente
¡IMPORTANTE! No utilicen en el lavavajillas detergente para lavar a mano los platos! Estos producen mucha espuma, además, en el lavavajillas no lavan bien y hasta pueden poner en peligro el funcionamiento del mismo.
Utilicen solamente detergentes específicos para el lavavajillas de uso doméstico.
Conserven los paquetes de detergente bien cerrados y en un sitio seco.
Sólo con el programa de remojo, no es necesario usar el detergente. Durante el programa el detergente sale automáticamente del contenedor.
La cantidad de detergente aconsejada es de 25 g.
La eficacia de los distintos detergentes puede ser diferente. Tengan cuidado con las dosis aconsejadas por las correspondientes casas productoras.
El contenedor para el detergente está colocado en el lado interno de la puerta.
En el caso de que la tapa esté cerrada:
- Pulsen hacia adelante la palanca de cierre P. La tapa se abre inmediatamente.

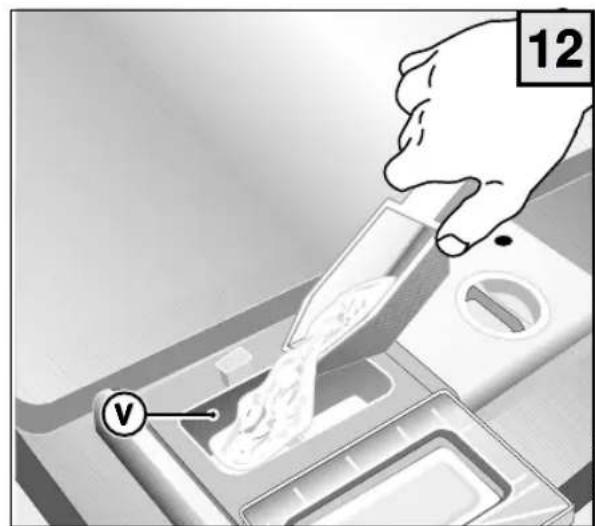

- Metan el detergente en el contenedor V.
- Para cerrar la tapa, aprieten hasta que se sienta el cierre.
Cuando la vajilla está muy sucia, se puede poner el detergente en el hueco de la tapa; llénenlo hasta el borde, pues el detergente es ya activo en la fase de enjabonado.
LA2505-094
LA2505-090
LA2505-100
Cómo cargar y disponer la vajilla
Dos cestas permiten cargar los distintos tipos de vajillas.
- Quiten de la vajilla los restos más grandes de comida para evitar una obstrucción del filtro y el desarrollo de malos olores.
- Si las sartenes y las tarteras contienen residos de comida muy pegados (fritos o asados), sumérjanlas en un baño de agua antes de meterlas en el lavavajillas.
Uso del contenedor inferior
El contenedor inferior está preparado para contener la vajilla que se lava con dificultad y el contenedor para los cubiertos.
En el contenedor inferior se colocan los platos llanos, hondos, sartenes, soperas, tapas y bandejas de servir.
Los platos llanos y hondos se deben colocar teniendo en cuenta que entre cada plato tiene que quedar un espacio intermedio.
Su posición tiene que ser siempre vertical de manera que el agua pueda pasar libremente entre ellos.
Tarteras y sartenes se colocarán con la apertura para abajo. Son posibles todas las combinaciones y la posibilidad de carga es infinita, pero hay que tener en cuenta que las vajillas, las tarteras y las sartenes se deben colocar de tal manera que todas las superficies sucias estén expuestas al chorro de agua y que el agua pueda pasar entre ellas libremente.
Para obener los mejores resultados de lavado, los cubiertos se colocarán con los mangos hacia abajo. Cucharas, tenedores y cuchillos se colocarán en los espacios correspondientes de la parrilla del contenedor de los cubiertos.
ATENCIÓN:
Cubiertos particularmente largos y en el caso específico “cuchillos largos”, no se colocan con las puntas hacia arriba sino que van puestos en posición horizontal en el cesto superior o se lavan a mano.
El uso del contenedor superior
El contenedor superior, completamente extraíble, sirve para colocar la vajilla pequeña y mediana, como vasos, platos, tacitas de té y de café, ensaladeras bajas, tarteras y sartenes bajas no muy sucias. Los platos para postre se colocan siempre verticalmente; vasos, tazas, tarteras y sartenes, con la apertura para abajo. La vajilla ligera tiene que colocarse entre sostenes, de manera que no la golpee el chorro de agua.
El mejor resultado del lavado se alcanza cuando se encuentra la colocación ideal para toda la vajilla en el contenedor. A partir de este momento el proceso de lavado puede desarrollarse en toda su eficacia.
A causa de la temperatura elevada del agua de lavado y de las reacciones químicas del detergente usado, se aconseja evitar objetos de cobre o bronce, vajillas de aluminio anodizado, cubiertos con mango de madera o cuerno, porcelanas delicadas, vajillas de cristal y plástico que no sean resistentes al calor.
En el caso de vajillas de porcelana decorada, se aconseja realizar una prueba de lavado en una única pieza para comprobar que la decoración no se modifica o se daña.

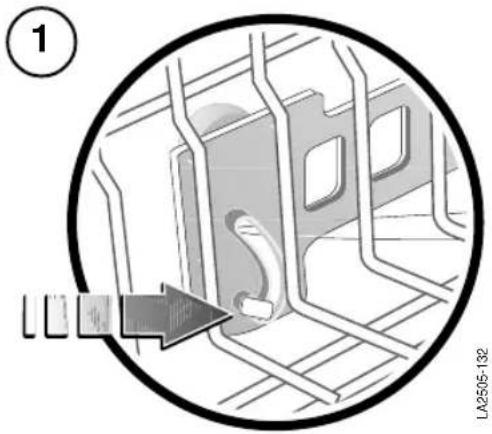

Regulación en altura del contenedor superior
Moviendo la manilla lateral (solamente hacia el lado izquierdo) se puede regular el contenedor en altura e inclinación.
1 Regulación de la posición horizontal, 2 Regulación de la posición inclinada.

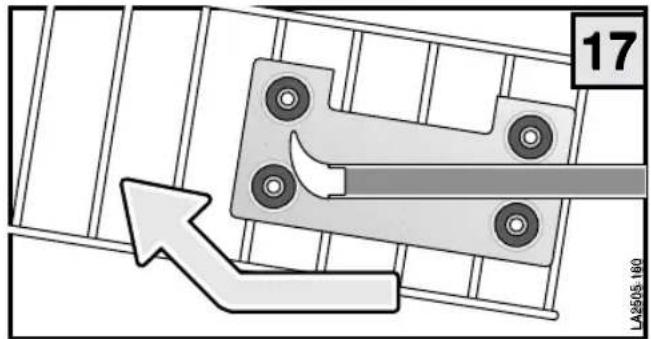

Extracción del contenedor superior
El contenedor superior puede sacarse a través de las guías, como se representa en la figura.
Descripción de los elementos de mando e indicaciones (Modelo de la fig. 18)
1) LED indicación programas
①-≈
Se enciende cuando el aparato está funcionando.
①-ON/OFF
2) Pulsante Encendido/apagado
Encendido / apagado - Pulsen el pulsador para encender el aparato.
3) Pulsante selección programas
4) Pulsante Star-Stop/Pausa programa
5) Manilla de la puerta.
Para abrir la puerta, tiren hacia adelante (un seguro eléctrico apaga la máquina cuando la puerta se abre).
18
Puesta en marcha
Después de haber controlado la cantidad de sal de regeneración (sólo en la versión con depósito de sal) y de abrillantador, abran completamente el grifo del agua, coloquen la vajilla en los contenedores, echen el detergente en su contenedor y el detergente para el prelavado (si es necesario) y cierren la puerta frontal.
Sigan realizando las siguientes fases:
- Accione el botón "encendido-apagado" ②, "Centellea el led del último programa ejecutado".
Selección de un programa
- La primera vez que se presiona el botón ③ se confirma el programa correspondiente al led ① que centellea.
Sucesivamente, se encenderá el led del programa correspondiente al ciclo de lavado que se pretende utilizar. Al finalizar el ciclo, centellea el led del programa seleccionado. Elija el programa que considera más adecuado para el tipo de vajilla que debe lavar.
Botón Start
Pulsando el botón ④ con la puerta cerrada, la máquina comienza el ciclo de lavado y el led de dicho botón se enciende.
Selección incorrecta de programas (cambio de programa)
- Para modificar un programa en curso, es necesario pulsar el botón Start durante aproximadamente 6 segundos, posteriormente el led del programa seleccionado comenza 4a centellear. La fase RESET concluirá cuando el led del botón Start se apague. A partir de ese momento, la máquina está lista para que se realice una nueva selección.
- Si ha olvidado introducir una vajilla, puede interrumpir el ciclo de lavado (preferiblemente si el programa ha comenzado hace poco) pulsando el botón Start que comienza a centellear, luego abra la puerta e introduzca la vajilla. Para que la máquina vuelv④ funcionar, cierre la puerta y vuelva a pulsar el botón Start, el ciclo se reanudará a partir del punto en el que fue interrumpido.
- Para repetir el mismo programa, pulse el botón de programas y a continuación el botón Start.
Descripción de los elementos de mando e indicaciones (Modelo de la fig. 18a)
① - ∼ 1) LED indicación de programas
①-ON/OFF 2) Botón Encendido/apagado
Se enciende cuando el aparato está encendido.
3) Botón selección de programas
Puesta en marcha
Después de haber controlado la cantidad de sal de regeneración (sólo en la versión con depósito de sal) y de abrillantador, abra completamente el grifo del agua, coloque la vajilla en los cestos, vierta el detergente en su contenedor y el detergente para el prelavado (si es necesario).
Proceda de la siguiente manera:
- Accione el botón “encendido-apagado” ② y espere que centellee el led del último programa ejecutado.
Selección de un programa
La primera vez que se presiona el botón ③ se confirma el programa correspondiente al led ① que sucesivamente, se encenderá el led del programa correspondiente al ciclo de lavado que se pretende utilizar. Cierre la puerta frontal para que comience el lavado.
Al finalizar el ciclo, centellea el led del programa seleccionado.
Elija el programa que considera más adecuado para el tipo de vajilla que debe lavar. Selecciones incorrectas de programas (cambio de programa)
- Para modificar un programa en curso, es necesario abrir la puerta del lavavajilla, pulsar el botón Selección de programas ③ durante aproximadamente 6 segundos, posteriormente el led del programa seleccionado comenzará a centellear velozmente. A partir de ese momento, cierre la puerta, la fase Reset, que dura aproximadamente 1 minuto, concluirá cuando el centelleo pasa de veloz a lento. A continuación, la máquina está lista para que se realice una nueva selección.
- Si ha olvidado introducir una vajilla, es posible interrumpir el ciclo de lavado (preferiblemente si el programa ha comenzado hace poco) abriendo la puerta frontal; a continuación se puede introducir la vajilla. Para que la máquina vuelva a funcionar, cierre la puerta, el ciclo se reanudará a partir del punto en el que fue interrumpido.
- Para repetir el mismo programa, pulse el botón de selección de programas ③, el led pasa de centelleante a fijo, a partir de ese momento, es suficiente cerrar la puerta frontal para que comience el programa de lavado.
No abran la máquina si se está realizando un programa.
Parada
Después del ciclo de lavado, el lavavajillas se detiene automáticamente, emite una señal acústica de 3 beep (sólo en la versión intermedia) y el led del programa seleccionado centellea. Para apagarlo, pulsen el botón encendido / apagado. Después de cada ciclo de lavado, cierren del todo el grifo del agua para aislar el lavavajillas de la red de aprovisionamiento hídrico.
Tabla de los programas de lavado
| Programas | Número de programa | PULSADORES | DETERGENTE | Vajilla y tipo de suciedad | Descripción de los programas | ||
| Encendido Apagado 1 | Pre-lavado | Lavado | |||||
| Remojo | P1 | ● | Ollas y vajilla hasta el próximo ciclo de lavado | Lavado breve en frío de manera que no se peguen los restos de la comida a las vajillas. | |||
| Rápido | P2 | ● | ● | Vajilla poco sucia | Lavado principal2 enjuagues (1 frío - 1 caliente) | ||
| Delicado 40°C | P3 | ● | ● | Vajilla delicada muy sucia | Lavado principal2 enjuagues (1 frío - 1 caliente) | ||
| Normal 55°C (EN 50242) | P4 | ● | ● | ● | Vajilla normalmente sucia | 1 Prelavado frío - Lavado principal2 enjuagues (1 frío - 1 caliente) | |
| Intensivo 65°C | P5 | ● | ● | ● | Vajillas muy sucias (con excepción de partes delicadas) | 1 Prelavado caliente - Lavado principal3 enjuagues (2 fríos - 1 caliente) | |
7 M AN TEN IMIEN TO

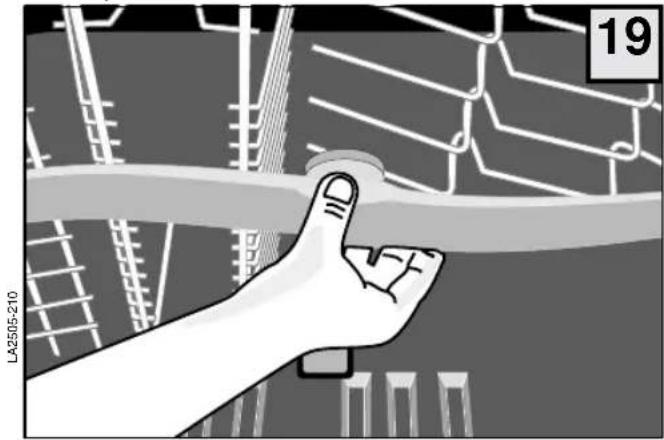

7.1 LIMPIEZA DE LOS ROCIADORES
Los rociadores se pueden sacar con facilidad para consentir la periódica limpieza de las toberas y para prevenir posibles obstrucciones.
Lávenlos con mucha atención bajo un chorro de agua y móntenlos nuevamente en el sitio que les corresponde.
Para desmontar el rociador superior: Desenrosquen el soporte del rociador en sentido antihorario
Para desmontar el rociador inferior: Tiren del rociador hacia arriba y sáquenlo.
7.2 LUMPIPEZZAADIELOSSFHLTRROSS
Después de cada lavado conviene inspeccionar el grupo de los filtros y limpiarlo de los eventuales depósitos actuando de la siguiente manera:
- Saquen el filtro central 1.

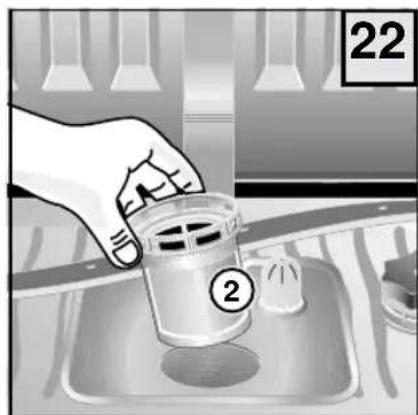

- Saquen el filtro externo con forma de cilindro 2.
- Quiten la rejilla móvil 3.
Todos los componentes deben limpiarse con agua corriente. Es indispensable que limpien con mucho cuidado los filtros ya que el lavavajillas no puede funcionar con los filtros obstruidos.
Les recomendamos que vuelvan a poner en su lugar los filtros limpios para evitar causar daños a la bomba de lavado.
LA2505-180
Limpien periódicamente el filtro B, colocado entre el grifo y el tubo de entrada del agua.
• Cierren el grifo del agua A.
- Desenrosquen la conexión C, saquen el filtro B y límpienlo con mucho cuidado con agua corriente.
- Coloquen nuevamente el filtro en su lugar y enrosquen el tubo de entrada del agua, controlando que no haya pérdidas.
7.4 LIMPIEZA DE LAS SUPERFICIES EXTERIORES DE LA MAQUINA
Las superficies de la máquina, de metal y de plástico, de la parte frontal, tienen que limpiarse periódicamente con un paño suave y húmedo. No usen nunca ácidos o detergentes abrasivos.
¿Qué hay que hacer cuando no se va a usar el lavavajillas por un amplio período de tiempo ? Si el lavavajillas no se usa durante un período amplio de tiempo, hay que proceder de la siguiente manera:
- Pongan en marcha dos programas de remojo.
- Quiten el enchufe de la corriente eléctrica.
- Desconecten el tubo de alimentación del agua.
- Dejen un poco abierta la puerta frontal para evitar la formación de mal olor.
7.5 TABBILAMENSSAVISSDEEBRORF--"versiónblásica"
Nota: Las anomalías se indican de la siguiente manera:
Todos los led permanecen encendidos, mientras centellea el led que corresponde al tipo de error presente.
| Error | Cuando se verifica | Controles a efectuar | Acciones a realizar |
| LED 1 | Durante la toma del agua (el programa se para) | - Grifo cerrado- Filtro tubo de desagüe obstruido- Tubo de desagüe en el suelo- Tubo de desagüe roto- Tubo de alimentación de agua doblado- Presión de agua insuficiente | - Poner en marcha el lavavajillas- Verificar- Poner en marcha el lavavajillas- Llamar al servicio de asistencia autorizado- Poner en marcha el lavavajillas- Verificar si hay presión |
| LED 2 | Fin de ciclo | - Repetir el ciclo de lavado | - Si se vuelve a presentar el mismo problema, llame enseguida al servicio de asistencia técnica autorizado y comunique el tipo de error |
| LED 5 | Fin de ciclo | - Tubo de desagüe doblado- El sifón está obstruido- Bomba de desagüe bloqueada | - Verificar- Verificar- Llamar al servicio de asistencia autorizado |
| LED 4 | Fin de ciclo | - Rejilla filtro atascada- Olla volcada | - Limpiar la rejilla del filtro- Verificar a fin de ciclo, colocar correctamente las ollas en el próximo lavado |
N.B.: Cuando llame al servicio de asistencia técnica autorizado, comunique siempre el tipo de error.
7.5 TABLA MENSAJES DE ERROR - "versión intermedia"
Nota: Las anomalías se indican de la siguiente manera:
A) Todos los led permanecen encendidos, mientras centellea el led que corresponde al tipo de error presente.
B) Beep continuo hasta el ajuste a cero del error en curso.
| Error | Cuando se verifica | Controles a efectuar | Acciones a realizar |
| LED 1 | Durante la toma del agua (el programa se para) | - Grifo cerrado- Filtro tubo de desagüe obstruido- Tubo de desagüe en el suelo- Tubo de desagüe roto- Tubo de alimentación de agua doblado- Presión de agua insuficiente | - Poner en marcha el lavavajillas- Verificar- Poner en marcha el lavavajillas- Llamar al servicio de asistencia autorizado- Poner en marcha el lavavajillas- Verificar si hay presión |
| LED 2 | Fin de ciclo | - Repetir el ciclo de lavado | - Si se vuelve a presentar el mismo problema, llame enseguida al servicio de asistencia técnica autorizado y comunique el tipo de error |
| LED 5 | Fin de ciclo | - Tubo de desagüe doblado- El sifón está obstruido- Bomba de desagüe bloqueada | - Verificar- Verificar- Llamar al servicio de asistencia autorizado |
| LED 4 | Fin de ciclo | - Rejilla filtro atascada- Olla volcada | - Limpiar la rejilla del filtro- Verificar a fin de ciclo, colocar correctamente las ollas en el próximo lavado |
| LED 1-2 | Fin de ciclo | - Rejilla filtro atascada- Olla volcada | - Limpiar la rejilla del filtro- Verificar a fin de ciclo, colocar correctamente las ollas en el próximo lavado |
| LED 1-2 | Fin de ciclo | - Repetir el ciclo de lavado | - Si se vuelve a presentar el mismo problema, llame enseguida al servicio de asistencia técnica autorizado y comunique el tipo de error |
N.B.: Cuando llame al servicio de asistencia técnica autorizado, comunique siempre el tipo de error.
8 BUSQUEDA DE LAS AVERIAS
Antes, si es posible, intenten eliminar personalmente los eventuales pequeños defectos del aparato con la ayuda de las siguientes instrucciones. Si estas informaciones no les sirven de ayuda para resolver el problema, pónganse en contacto con el servicio técnico de asistencia al cliente.
- El programa no se pone en marcha.
¿ Los fusibles de la instalación interna son defectuosos ?, ¿ el aparato está conectado a la corriente eléctrica ?
¿ La puerta está cerrada correctamente ?, Empujen la puerta para cerrarla completamente.
- No entra agua en el aparato.
¿ El grifo del agua está abierto ?
¿ El filtro colocado entre el grifo y el tubo de alimentación del agua está atascado ?, limpien eventualmente, el filtro.
¿ El tubo de carga del agua presenta estrangulaciones ?, controlen el tubo.
- El indicador de paso de los programas permanece parado al principio del lavado.
¿ El grifo del agua está completamente abierto ?
¿ El filtro colocado entre el grifo y el tubo de alimentación del agua está atascado ?, limpien eventualmente, el filtro.
¿ La presión mínima del agua es de, al menos, 0.05 Mpa ?
- No descarga el agua.
¿ El tubo de descarga del agua presenta estrangulaciones ?, controlen la instalación del tubo.
¿ El sifón está atascado ?, controlen el sifón.
- Los cacharros no parecen limpios.
¿ El programa seleccionado es el ideal para el tipo y el grado de suciedad de la vajilla ?
¿ La vajilla está colocada de tal manera que el chorro de agua puede lacanzar su superficie interna y externa ?
¿ Los cestos de los cubiertos no tienen que estar sobrecargados.
¿ Los brazos rotantes están bloqueados por la vajilla o por algunos cubiertos ?
¿ Todos los filtros colocados en el fondo del lavavajillas están limpios ?, ¿ los filtros están colocados correctamente en su sitio ?
¿ La dosis de detergente que echaron es la correcta ?
¿ El tubo de descarga del agua está instalado correctamente ?
¿Queda todavía sal especial en el depósito de la sal?, (si está previsto) sin la sal especial el agua no se suaviza.
¿ La instalación del suavizador del agua (si está previsto) está regulada en base a la dureza del agua localmente suministrada ?
- La vajilla no se seca y queda opaca.
¿ Hay todavía abrillantador en el depósito ?
- Los vasos y la vajilla presentan estrías, rayas, manchas lechosas o una pátina azul brillante.
- Durante los enjuagues se toma una dosis excesiva de abrillantador. Disminuyan la dosis del abrillantador.
- Los vasos y la vajilla presentan manchas de gotas de agua que se secaron.
- Durante los enjuagues se toma una dosis insuficiente de abrillantador. Aumenten la dosis del abrillantador.
¡ Advertencia!
Como el lavavajillas fue probado y controlado con mucho cuidado en la fábrica, se pueden encontrar dentro gotas de agua que desaparecen nada más que se realice el primer lavado.
1 PRIMA DI USARE L'APPARECCHIO
2) Pulsante acceso/spento
2) Pulsante acceso/spento
- LAVASTOVIGLIE
- ANTES DE USAR EL APARATO
- INSTRUCCIONES DE SEGURIDAD
- Utilización según las normas
- Operaciones preliminares que hay que realizar antes de la primera puesta en marcha del lavavajillas
- Para la seguridad de los niños
- Para el funcionamiento de todos los días
- DESEMBALADO - DESTRUCCION
- DESEMBALADO
- ELIMINACION DEL APARATO DESHECHADO
- INDICACIONES GENERALES
- LAVAR DE MANERA ECONOMICA Y ECOLOGICA
- OBJETOS QUE NO SE PUEDEN LAVAR EN EL LAVAVAJILLAS
- DESCRIPCIÓN DEL APARATO
- VISTA GENERAL
- INSTALACION
- NYWEEADOO
- CONEXION HIDRAULICA
- CONNEXOONPARRAEEIDESSAGGUEELXXVWO
- CONEXION ELECTRICA
- OPERACIONES PRELIMINARES
- Apertura de la puerta
- Introducción de la sal especial (sólo en la versión con depósito de sal)
- Regulación de la instalación del suavizador del agua (SI ESTÁ PREVISTO)
- Introducción del abrillantador
- Regulación de la dosificación del abrillantador
- Introducción del detergente
- La eficacia de los distintos detergentes puede ser diferente. Tengan cuidado con las dosis aconsejadas por las correspondientes casas productoras.
- Cómo cargar y disponer la vajilla
- Uso del contenedor inferior
- ATENCIÓN:
- El uso del contenedor superior
- Regulación en altura del contenedor superior
- Extracción del contenedor superior
- Descripción de los elementos de mando e indicaciones (Modelo de la fig. 18)
- Puesta en marcha
- Selección de un programa
- Botón Start
- Selección incorrecta de programas (cambio de programa)
- Proceda de la siguiente manera:
- Elija el programa que considera más adecuado para el tipo de vajilla que debe lavar. Selecciones incorrectas de programas (cambio de programa)
- Parada
- M AN TEN IMIEN TO
- LIMPIEZA DE LOS ROCIADORES
- LUMPIPEZZAADIELOSSFHLTRROSS
- LIMPIEZA DE LAS SUPERFICIES EXTERIORES DE LA MAQUINA
- TABBILAMENSSAVISSDEEBRORF--"versiónblásica"
- TABLA MENSAJES DE ERROR - "versión intermedia"
- BUSQUEDA DE LAS AVERIAS
- PRIMA DI USARE L'APPARECCHIO
Marca : Saivod
Modelo : LV 6 Electron
Categoría : Lavavajillas
