MANUALE UTENTE FZ G IX/HA HOTPOINT

Collegamento elettrico

Collegamento gas

Targhetto caratteristiche

Descrizione dell'apparecchio, 6

Vista d'insieme

Pannello di controllo

Avvioeutilizzato,7-8

Avviare il fornò

Utilizzare il timer

Caretteristiche dei brucitori ed ugelli

Programmi, 9

Programmi di cottura

Consigli pratici di cottura

Tabella cottura

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente.

Manutenzione e cura, 11

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

Assistenza, 12

Assistenza attiva 7 giorni su 7

Hotpoint

ARISTON

T

! è importante conservare quello libero per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono gliacattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo questo istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persona, animali o cose.
! Questo apparecchio può essere installato e funzionare solo in locali permanenteventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzatotramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volte che si accende l'apparecchio.

In camino o in canna fumaria ramificata (riservata agli appareche di cottura)

Direttamente all'esterno

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3/h per kW di potenza installata.

Ilsystema più essere realizzato prelevando direttamente l'aria dall'esterno dell'edificiotramite un condotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.

• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contententi bidoni di GPL debbono prevedere delle aperture verso l'esternoosi da permettere l'evacuatione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenerel locale solo il bidone in utilizzo, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^ .

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forn o devono essere di materiale resistente al calore;
• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^ ;
• per l'incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche.

Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con quello tipo di INSTALLazione.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

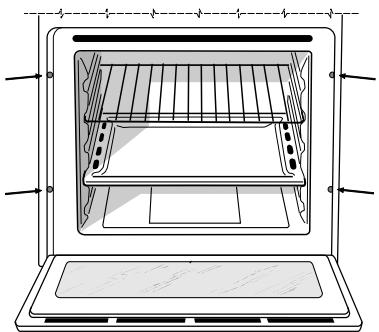

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralemente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile:

spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura);

spessore di 18 mm:utilizzare la prima scanalatura,come già predisporto dal fabbricante (vedi figura);

spessore di 16 mm:utilizzare la seconda scanalatura (vedi figura).

Per fissare l'apparecchio al mobile: après la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! I forn di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (vedi除去).

Montaggio del cavo di alimentazione

1. Aprille la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprille il coperchio (vedi figura).
2. Svitare la vite del serracavo e toglierlo facendo leva con un cacciavite (vedi figura).
3. Togliere le viti dei contatti L-N- 1一 e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) GialloVerde (1一) .

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il caricoindicato nella targhetto caricatteristiche (vedi a bianco).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in

vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella targhetto caricatteristiche (vedi除去);
• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche (vedi除去);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere lavoramente raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispectate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrè essere effettuato come prescritto delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".

Nel caso di alimentazione con gas liquido, da bombola, utilizzato regolatori di pressione conformi alle Norme UNI EN 12864 e successivi aggiornamenti.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti

i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

! Nel caso si debba procedere all'infallazione di un piano cottura gas più un forno incasso gas, è assolutamente vietato fare il collegamento tra i due apparecchi o utilizzato un solo rubinetto di intercettazione. Questi vanno collegati separamente, e ciaccuno delve avere il suo rubinetto di arresto per renderli independenti uno dall'altro (vedi figure).

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impiano gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risultato necessario ruotare il raccordo sostuire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi fillettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico. La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad all'accimento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Controllo Tenuta

! Ad installmentazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzato una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il forno ad un tipo di gas diverso da quello per il qualeesso è predisporto (indicato sull' etichetta),occorre effettuare le seguenti operazioni:

• Sostituzione dell'ugello del bruciatore del forno
• après la porta del forno completeness

2. estrarre il fondo forno scorrevole

1. svitare la vite di fissaggio del bruciatore
2. rimuovere il bruciatore del forno dopo aver molto la vite "V";

1. svitare l'ugello del bruciatore forno servendosi dell'apposita chiave a tubo per ugelli, o meglio ancora di una chiave a tubo di 7 mm e sostituirlo con quello adatto al nuovo tipo di gas (vedi tabella 1).

2. Rimettere in posizione tutti i componenti seguito le operazioni inverse rispetto alla sequenza di cui sopra.

! Porre particolare attenzione ai cavi delle candele ed ai tubi delle termocoppie.
- Regolazione aria primaria del bruciatore fornò Il bruciatore è progettato in modo tale che non necessita di alcuna regolazione dell'aria primaria.

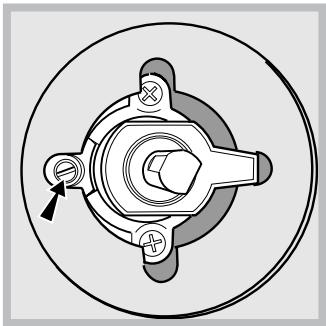

- Regolazione del minimo del bruciatoreorno

1. portare la manopola sulla posizione Min dopo aver lasciato la stessa per 10 minuti circa in posizione Max
2. togliere la manopola

3. togliere il dischetto fissato al frontalino

4. agire sulla vite di regolazione posta all'esterno dell'astina del termostato fino ad ottenere una piccola fiamma regolare (la fiamma è visibleattraverso le asole del fondo forno);

1. verificare poi che ruotando rapidamente la manopola alla posizione Max alla posizione Min o con rapide aperture e chiusure della porta del forno non si abbiano spegnimenti del bruciatore.

! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.
! Al termine dell'operazione sostituire la vecchia etichetta di taratura con哪ella corrispondente al nuovo gas di utilizzato, reperibile presso i nostri Centri Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sua diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2).

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,5 altezza cm 31 profondità cm 43,5
Volume	It. 58
Collegamenti elettrici	vedi targhetta caratteristiche
Caratteristiche gas	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttable Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatiblete Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 90/336/CEE del 29/06/90 (Gas) e successive modificazioni. 2002/96/CE

T

Vista d'insieme

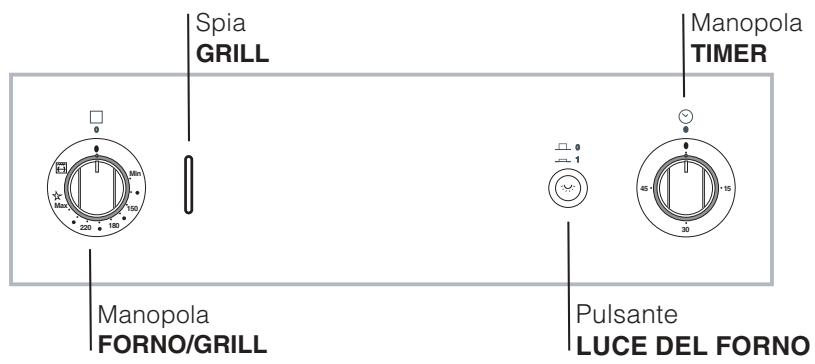

Pannello di controllo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spagnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

Avviare ilorno

La manopola del forno è il disposativo che permette di selezionare le diverse funzioni del forno e di scegliere la temperature di cottura più idonea ai cibi da cuocere fra quale indicate sulla manopola stessa (comprese fra 140^ e 240^ ). Il disposativo di accensione elettronica del forno è integrato all'interno della manopola di lavoro. Per accendere il bruciatore forno preme a fondo e ruotare la manopola FORNO in senso antiorario fino alla posizione Max (mantendo la porta del forno chiusa). Dato che il forno è dotato di disposativo di sicurezza, dopo l'accensione del bruciatore è necessario Maintainere premuta la manopola FORNO per circa 6 secondi, in modo da consentire il passaggio del gas finché non si scalda la termocoppia di sicurezza.

! Il disposativo di accensione elettronica del bruciatore forno non deve essere azionato per più di 15 secondi. Se dopo 15 secondi il bruciatore non si è acceso, cessare di agire sulla manopola FORNO, aprire la porta del forno ed attendere almeno un minuto prima di un nuovo tentativo di accensione del bruciatore.

La selezione della temperatura di cottura si ottiene facendo corrispondere l'indicazione del valore desiderato con il riferimentoippo sul cruscotto; la gamma completa delle temperature ottenibili è riportata qui sotto.

Min	•	150	•	180	•	220	•	Max
140	145		160		200		230	240

La temperatura impostata viene automaticamente raggiunta e mantenuta costante dall'organo di controllo (il termostato) comandato alla manopola.

Accensione manuale del forno

Nel caso di mancanza momentanea di energia elettrica si può accendere il bruciatore del forn o manualmente:

1. avvicinare un fiammifero o un accenditore all'asola F come in figura, premere a fondo e ruotare la manopola FORNO in senso antiorario fino alla posizione Max.

Dato che il forno è dotato di disposativo di sicurezza,\ dopo l'accensione del bruciatore è necessario\ mantere premuta la manopola FORNO per circa 6\ secondi, in modo da consentire il passaggio del gas\ finché non si scalda la termocoppia di sicurezza.\ 3. Ad accensione avvenuta chiudere la porta del\ forno.

! Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola FORNO, après la porta del forno ed attendere almeno un minuto prima di un nuovo tentativo di accensione del bruciatore.

Il vosto rorno è dotato di un grill elettrico. La
temperatura assai elevata e diretta del grill consente
la immediata rosolatura superficieale dei cibi che,
ostacolando la fuoruscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è
particolarmente consigliata per quei piatti che
necessitano di elevata temperatura superficieale:
bistecche di vitello e manzo, entrecôte, filetto,
hamburger etc...
Alcuni esempi di utilizzo sono riportati al paragrafo "Consigli pratici per la cottura".

! Quando si utilizes il grill è necessario lasciare la porta delorno chiusa.

! Non appoggiare mai oggetti sul fondo del forn o perché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d'aria che esce tra il pannello di controllo e la porta delorno.

! A fine cottura la ventola rimane attiva finché il fornò non è sufficientemente freddo.

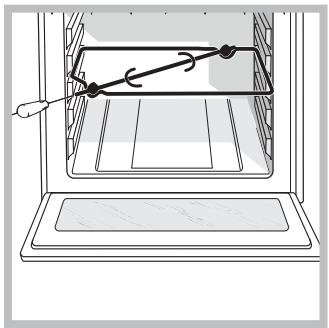

Girarrosto (presente solo su alcuni modelli)

Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;
2. mettere il sostegnodel girarrostoinposizione 3 e insertire lo spiedo nell'apposto foroippo sulla parete posteriore del forno;
3. azionare il girarrostosezionando con la

manopola

Luce delorno

Si accende premendo il pulsante LUCE.

Utilizzare il timer

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER di un giro quasi Completo in senso orario.
2. Tornado indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo.
3. Il timer è un contaminuti: a tempo scaduto emette un segnale acustico.

Il timer non controlling l'accensione e lo spegnimento delorno.

Caratteristiche dei brucitori ed ugelli

Tabella 1			Gas liquido				Gas naturale		Gas città
Bruciatore	Potenza Termica kW (p.c.s.*)		By-pass 1/100 (mm)	Ugello 1/100	Portata* g/h		Ugello 1/100 (mm)	Portata* l/h	Ugello 1/100 (mm)	Portata* l/h
	Nominate	Ridotta			***	**
Forno	2,60	1,00	49	78	189	186	119	248	245	589
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)				28-30	37	20		8
					20	25	17		6
					35	45	25		15

• A 15°C e 1013 mbar-gas secco
  ** Propano P.C.S. = 50.37 MJ/Kg
  *** Butano P.C.S. = 49.47 MJ/Kg
  Naturale P.C.S. = 37.78 MJ/m³
  Città P.C.S. = 15.87 MJ/m³

Programmi di cottura

Programma GRILL

Si accende l'elemento riscaldante superiore. La temperature assai elevata e diretta del grill consente la immediata rosolatura superficieale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolaremente consigliata per quei piatti che necessitano di elevata temperatura superficieale: bistecche di vitello e manzo, entrecôte, filetto, hamburger ecc... Effettuare le cotture con la porta del forno chiusa.

Consigli pratici di cottura

! Nelle cotture GRILL, disporre

la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

GRILL

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non restsa costamente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
• Nel caso di Puzzle molto farcite è consigliabile insereire la mozzarella a metà cottura.

Tabella cottura

Posizione manopola selezione	Cibo da cucinare	Peso (Kg)	Posizione di cottura ripiani dal basso	Tempo di pre-riscaldamento (minuti)	Posizione manopola termostato	Tempo di cottura (minuti)
Forno	Lasagne	2,5	3	10	200	55-60
	Cannelloni	2,5	3	10	200	40-45
	Pasta al forno	2,2	3	10	200	50-55
	Vitello	1,7	2	10	210	80-90
	Pollo	1,5	3	10	200	70-80
	Rollè di tacchino	2,5	3	10	200	80-90
	Anatra	1,8	3	10	200	90-100
	Coniglio	2,0	3	10	200	80-90
	Lombo di maiale	1,5	3	10	200	70-80
	Coscio di agnello	1,8	3	10	200	80-90
	Sgombrì	1,3	3	10	200	30-40
	Dentice	1,5	3	10	180	30-40
	Trotta al cartoccio	1,0	3	10	200	30-35
	Pizza napoletana	0,6	3	15	210	15-20
	Biscotti secchi	0,5	4	15	180	25-30
	Crostata	1,1	3	15	180	30-35
	Torta al cioccolato	1,0	3	15	165	50-60
	Torte lievitate	1,0	4	15	165	50-60
Grill	Sogliole e sepioline	1	4	5	-	6
	Spiedini di calamari e gamberi	1	4	3	-	4
	Filetto di merluzzo	1	4	3	-	10
	Verdure alla griglia	1	4	-	-	8-10
	Bistecca di vitello	1	4	5	-	20-25
	Braciole	1,5	4	5	-	20-25
	Hamburger	1	4	3	-	10-15
	Salsicce	1,7	4	5	-	20-25
	Toast	n.° 4	4	3	-	2-3
	Con girarporto (ove presente)
	Vitello allo spiedo	1.0	-	-	-	80-90
	Pollo allo spiedo	1.5	-	-	-	80-90
	Agnello allo spiedo	1.0	-	-	-	80-90

! I tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. Nelle cotture al grill la leccarda va posta sempre al 1^ ripiano a partire dal basso.

T

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui bianchi delorno.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da personne adulte e secondo le istruzioni riportate in quello libretto.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
  Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di aperture della porta al centro: ai lati potrebbe essere calda.
• Utilizzare sempre quanti daorno per inserire o estrarre recipienti.
  Non rivestire il fondo del forno con fogli di alluminio.
• Non ripore materiale infiammabile nel forno: se l'apparecchio viene quello inavvertamente in funzione potrebbe incendiarsi.
• Assicurarsi sempre che le manopole siano nella posizione “ ”/“O” quando l'apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.

• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Non appoggiare oggetti pesanti sulla porta delorno aperta.
  Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte disponibile fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsable della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture al GRILL a porta chiusa: sia per ottenere migliorori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Gli accessori possono essere lavati come normali stoviglie,anche in lavastoviglie.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta delorno:

1. après completeness la porta (vedi figura);

1. alzare e ruotare le levette poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di se extraendola dalle cerniere (vedi figura).

Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). è consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione delorno:

1. Svitre il coperchio in vetro del portalampada.
2. Svitare la lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.
3. Rimontare il coperchio (vedi figura).

T

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA -RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato più vicino al luogo da cui si chiama.

É Attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

Italiano, 1

GB

English, 13

FR

Français, 24

Espanol, 35

Portuges, 46

FZ G/HA

FZGIX/HA

FBG/HA

FBGIX/HA

FR G/HA

FRGIX/HA

FR G0 /HA

FR G0 IX /HA

Contents

Installation, 14-17

Positioning

1. aggiunto el asador automatico seleccionando con

la perilla

Luz del hora
