Tipo di prodotto	Sistema Hi-Fi compatto
Marca	Pioneer
Modello	X-HM21DAB-K
Dimensioni (L x A x P)	290 x 135 x 280 mm
Peso	4,5 kg
Alimentazione	230 V ~ 50 Hz
Consumo elettrico	55 W (standby: 0,5 W)
Potenza di uscita	2 x 50 W RMS
Ricevitore radio	DAB+, FM (RDS)
Lettore	CD, CD-R/RW, MP3
Connettività	Bluetooth, USB (anteriore), AUX (3,5 mm)
Altoparlanti	2 vie, bass-reflex, 2 x 6,5 cm
Funzioni principali	Orologio, sveglia, timer, equalizzatore, riproduzione casuale/ripetizione
Telecomando	Incluso (infrarossi)
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Non esporre all'umidità, non ostruire le aperture di ventilazione, tenere fuori dalla portata dei bambini
Pezzi di ricambio e riparabilità	Pezzi disponibili tramite servizio post-vendita autorizzato; indice di riparabilità 6,5/10
Contenuto della confezione	Unità principale, 2 diffusori, telecomando, cavo antenna DAB/FM, manuale d'uso
Garanzia	2 anni (ricambi e manodopera)

Domande frequenti - X-HM21DAB-K PIONEER

Come sintonizzare le stazioni DAB+?

Premere il tasto DAB per passare alla modalità DAB. La ricerca automatica si effettua al primo accensione. Per una nuova ricerca, tenere premuto il tasto TUNING. Le stazioni vengono memorizzate automaticamente.

Il suono è debole o ci sono disturbi in FM, cosa fare?

Verificare che l'antenna FM sia correttamente dispiegata e orientata. Allontanare il sistema da fonti di interferenza (schermi, microonde). Provare a passare alla modalità MONO per ridurre il rumore.

Come accoppiare il mio smartphone in Bluetooth?

Premere SOURCE più volte per selezionare BLUETOOTH. Attivare il Bluetooth sullo smartphone, selezionare Pioneer X-HM21DAB nell'elenco. Il codice di accoppiamento, se richiesto, è 0000.

Posso leggere file MP3 su una chiavetta USB?

Sì, collegare una chiavetta USB (formato FAT32) alla porta anteriore. Usare il tasto SOURCE per selezionare USB. Navigare con i tasti +/– o PRESET per scegliere le cartelle.

Il CD non viene letto o salta, cosa fare?

Pulire il disco con un panno morbido dal centro verso i bordi. Verificare che non sia graffiato. Se il problema persiste, spegnere l'apparecchio, scollegarlo per 30 secondi, quindi riprovare.

Come impostare l'orologio e la sveglia?

Premere CLOCK per impostare l'ora (tasti +/–). Per la sveglia, tenere premuto ALARM sul telecomando, scegliere sveglia con Buzzer o Radio, quindi impostare l'ora di attivazione.

Posso collegare una cuffia?

Sì, collegare la cuffia alla presa PHONES situata anteriormente. Il suono degli altoparlanti viene automaticamente disattivato. Regolare il volume prima di usarla.

Come pulire l'apparecchio?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare mai prodotti chimici o abrasivi. Per il frontale, si può usare un panno leggermente umido, ma evitare l'umidità vicino alle aperture.

Cosa fare se il telecomando non funziona?

Verificare la batteria (CR2025) e il suo orientamento. Sostituirla se necessario. Puntare il telecomando direttamente verso il sensore dell'apparecchio (senza ostacoli). Allontanare qualsiasi fonte di luce forte (lampada LED) che potrebbe interferire.

Dove trovare pezzi di ricambio?

Contattare un servizio autorizzato Pioneer. Visitare il sito notice-facile.com per ottenere i contatti. I pezzi più comuni (telecomando, antenna) sono disponibili online. Conservare la fattura per la garanzia.

MANUALE UTENTE X-HM21DAB-K PIONEER

Registra il tuo prodotto su http://www.pioneer.it (o http://www.pioneer.eu) e scopri subito quali vantaggi puoi ottenere!

Istruzioni per l'uso

Handleiding

Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contenitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_It

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vive (ad esempio una candela accesa, o simili).

D3-4-2-1-7a A1 It

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 25 cm sulla parte superiore, 10 cm sul retro, e 5 cm su ciascuno dei lati).

ATTENZIONE

L'apparecchio è dotato di un certo numero di fessure e di aperture per la ventilazione, allo scopo di garantirne un funzionamento affidabile, e per proteggerlo dal surriscaldamento. Per prevenire possibili pericoli di incendi le aperture non devono mai venire bloccate o coperte con oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e l'apparecchio non deve essere utilizzato appoggiandolo su tappeti spessi o sul letto.

D3-4-2-1-7b* A1 lt

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:

da +5 °C a +35 °C, umidità relativa inferiore all'85 % (fessure di ventilazione non bloccate)

Non installare l'apparecchio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*_A1_lt

ATTENZIONE

Conservare i piccoli ricambi fuori dalla portata dei bambini e dei bebé. Se inghiottiti accidentalmente, recarsi immediatemente dal medico.

D41-6-4_A1_It

Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi (quali uso prolungato a scopi commerciali, in ristoranti, o uso in auto o su navi) e che richiedano particolari riparazioni, saranno a carico dell'utente, anche se nel corso del periodo di garanzia.

K041_A1_It

AVVERTENZA

L'interruttore principale (OSTANDBY/ON) dell'apparecchio non stacca completamente il flusso di corrente elettrica dalla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositivo di distacco dell'apparecchio dalla sorgente di alimentazione, il cavo stesso deve essere staccato dalla presa di corrente alternata di rete per sospendere completamente qualsiasi flusso di corrente. Pertanto, assicurarsi che l'unità sia stata installata in modo che la spina di corrente possa essere scollegata facilmente dalla presa in caso di incidente. Per prevenire pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato dalla presa di corrente alternata di rete se si pensa di non utilizzare l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).

D3-4-2-2-2a*_A1_It

AVVERTENZA

Questo apparecchio è un prodotto al laser di Classe 1 secondo le norme di sicurezza dei prodotti al laser IEC 60825-1:2007.

PRODOTTO LASER DI CLASSE 1

D58-5-2-2a_A1_It

AVVERTIMENTO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Prendete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza autorizzato della PIONEER oppure al vostro rivenditore per la sostituzione del filo di alimentazione.

S002* A1 It

Non installare gli altoparlanti appesi al soffitto o alla parete. La griglia è stata progettata per essere rimossa, pertanto potrebbe cadere e causare danni o incidenti alla persona se installata in alto. SGK004 A1

SGK004_A1_It

Informazioni per gli utilizzatori finali sulla raccolta e lo smaltimento di vecchi dispositivi e batterie esauste

(Simbolo per il prodotto)

(Esempi di simboli per le batterie)

uesti simboli sui prodotti, confezioni, e/o documenti allegati significano che vecchi prodotti elettrici ed elettronici e batterie esauste non devono essere mischiati ai rifiuti urbani indifferenziati.

Per I appropriato trattamento, recupero e riciclaggio di vecchi prodotti e batterie esauste, fate riferimento ai punti di raccolta autorizzati in conformit alla vostra legislazione nazionale.

on il corretto smaltimento di uesti prodotti e delle batterie, aiuterai a salvaguardare preziose risorse e prevenire i potenziali effetti negativi sull ambiente e sulla salute umana che altrimenti potrebbero sorgere da una inappropriata gestione dei rifiuti.

Per maggiori informazioni sulla raccolta e il riciclaggio di vecchi prodotti e batterie esauste, contattate il vostro omune, il Servizio di raccolta o il punto vendita dove avete ac uistato l articolo.

Questi simboli sono validi solo nell'Unione Europea.

Per i paesi al di fuori dell'unione Europea:

Se volete liberarvi uesti oggetti, contattate le vostre autorit locali o il punto vendita per il corretto metodo di smaltimento.

K058a_A1_It

Vi ringraziamo per avere acquistato questo prodotto Pioneer.

Leggere attentamente queste istruzioni per l'uso in modo da imparare come azionare correttamente il modello. Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.

Indice

01 Prima di cominciare

Contenuto della confezione 5

Inserimento delle batterie nel telecomando .....5

Utilizzo del telecomando.... 5

02 Nome delle parti e loro funzione

Telecomando 6

Diffusori 7

Pannello anteriore 8

Display 9

03 Collegamenti

Collegamento dei diffusori 10

Collegamento delle antenne 11

Uso delle antenne esterne 11

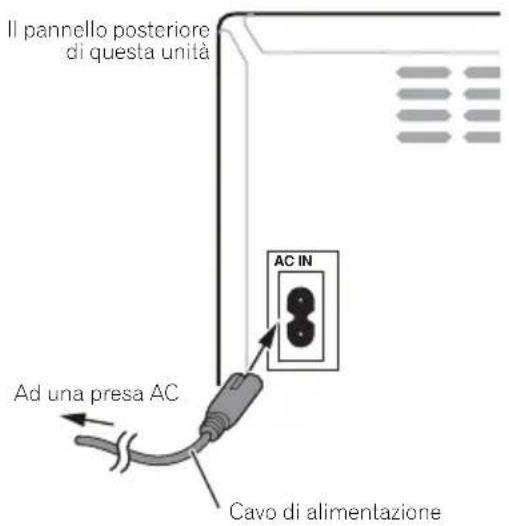

Inserire la spina 11

04 Come iniziare

Per accendere l'apparecchio 12

Impostazione dell'orologio 12

Comando generale 12

Entrata 12

Visualizzazione del comando luminosità. 12

Auto-impostazione volume 12

Controllo di volume 12

Muting....12

Comandi audio 13

Equalizer.... 13

P.BASS control 13

Pulsante bass/treble 13

Impostazione della sveglia 13

Regolare la sveglia. 14

Annullare la sveglia 14

Uso della sveglia 14

Come utilizzare il timer di spegnimento ..... 14

Usare le cuffie 14

05 Il playback di iPod/iPhone/iPad (solo X-HM21)

Assicurarsi che i modelli iPod/iPhone/iPad siano supportati....15

Connettere un iPod/iPhone/iPad 15

Connettere l'iPod/iPhone/iPad usando il supporto in dotazione.... 15

Riprodurre da iPod/iPhone/iPad 16

06 Riproduzione di dischi

Riproduzione di dischi o file 17

Riproduzione d'avanguardia di un CD o disco

MP3/WMA 18

Ricerca diretta di un brano. 18

Ripetizione di lettura 18

Riproduzione ad accesso casuale 18

Riproduzione programmabile (CD o MP3/WMA) ..... 19

Scaricare MP3/WMA. 19

Ordine di riproduzione della cartella 19

Specificare la cartella da riprodurre 20

Commutare i contenuti della schermata.... 20

07 Riproduzione USB

Riprodurre dispositivi di memoria USB 21

Ripetizione di lettura 21

Riproduzione ad accesso casuale 21

Specificare la cartella da riprodurre 22

Commutare i contenuti della schermata 22

Riproduzione in un ordine desiderato (Riproduzione programmata) 22

08 Come usare il sintonizzatore

Ascoltare trasmissioni radio 23

Sintonizzazione 23

Come salvare le stazioni di preselezione. 23

Per richiamare una stazione memorizzata 24

Scansione delle stazioni preselezionate 24

Per cancellare tutte le preselezioni memorizzate.... 24

Funzionamento di RDS (Radio Data System) ..... 24

Un'introduzione al sistema RDS 24

Ricerca di programmi RDS 24

Informazioni fornite da RDS. 25

Usare il programma Auto Station Memory (ASPM)....25

Note per il funzionamento di RDS 25

09 Altri collegamenti

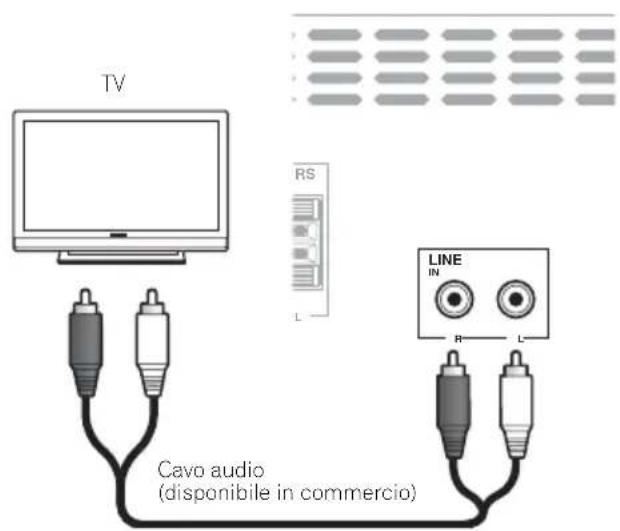

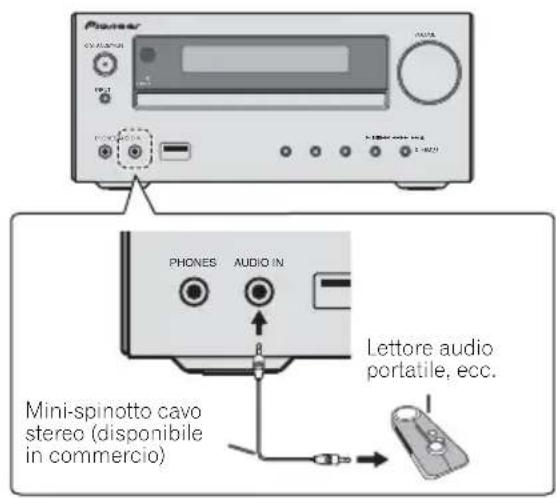

Connessione di componenti ausiliari 26

10 Informazioni aggiuntive

Risoluzione dei problemi 27

Dischi e formati riproducibili 29

I CD protetti dalla copia 29

Formati dei file audio supportati 29

Precauzioni duso 29

Quando si sposta questa u'nità 29

Luogo di installazione 29

Non appoggiare oggetti su questa unità.... 30

La condensa.... 30

Pulizia del prodotto 30

Pulizia della lente.... 30

Come maneggiare i dischi 30

Archiviazione 30

Pulire i dischi 30

Dischi con forma particolare 31

Su iPod / iPhone / iPad 31

Ritorno di tutte le impostazioni ai valori

predefiniti 31

Specifiche 32

Capitolo 1:

Prima di cominciare

Contenuto della confezione

Assicurarsi che i seguenti accessori siano nella scatola al momento dell'apertura.

• Telecomando
  • Cavo di alimentazione
  • Cavo antenna AM
• Antenna FM a filo
• Batterie AAA (R03) x 2
  • Supporto iPad (solo X-HM21)
• Documento di garanzia
• Istruzioni per l'uso (questo documento)

Inserimento delle batterie nel telecomando

1 Aprire il coperchio posteriore e caricare le batterie come qui di seguito.

2 Chiudere il coperchio posteriore.

• Caricare le batteria facendo attenzione a non danneggiare le molle dei terminali ⊖ della batteria. Questo potrebbe causare una perdita delle pile o surriscaldamento.
• Non usare batterie diverse da quelle specificate. Inoltre, non usare insieme batterie vecchie e nuove.

• Nel caricare le batterie nel telecomando, fare attenzione ad orientarle correttamente seguendo le indicazioni di polarità (indicazioni ⊕ e ⊖).

• Non riscaldare le batterie, non smontarle e non gettarle in acqua o nel fuoco.

• Le batterie possono avere voltaggio diverso anche se hanno la stessa dimensione e forma. Non usare insieme batterie di tipo differente.
• Per evitare che perdano fluido, togliere le batterie se si pensa di non dover usare il telecomando per qualche tempo (un mese o più). Se il fluido dovesse fuoriuscire, pulire bene il vano delle batterie prima di inserire quelle nuove. Se una batteria dovesse perdere il fluido che contiene ed entrare in contatto con la pelle, lavarlo via bene con acqua abbondante.
• Se dovete smaltire vecchie pile, attenetevi alle leggi governative o ambientali e alle regole pubbliche in vigore nel vostro paese.

•ATTENZIONE

Non usare né conservare le pile alla luce diretta del sole o in luoghi eccessivamente caldi, come all'interno di un'automobile o in prossimità di un calorifero. Le pile potrebbero perdere liquido, surriscaldarsi, esplodere o prendere fuoco. Anche la durata o le prestazioni delle pile potrebbero risultare ridotte.

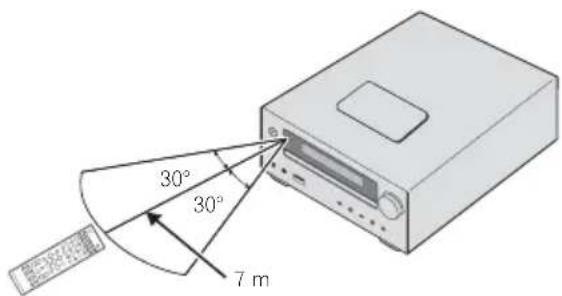

Utilizzo del telecomando

Il telecomando dispone di un raggio di circa 7 m con un angolo di circa 30° dal sensore remoto.

Usando il telecomando, tenere presente quanto segue:

• Verificare che tra il telecomando e il sensore per il controllo a distanza dell'unità non siano presenti ostacoli.
• Il funzionamento del telecomando può risultare scarsamente affidabile se la luce del sole o di una lampada fluorescente si riflette sul sensore del telecomando situato sull'unità.
• I telecomandi di dispositivi diversi possono interferire reciprocamente. Evitare l'utilizzo del telecomando per un'altra apparecchiatura posizionata vicino a quest'unità.
• Sostituire le batterie quando si nota una riduzione del raggio di azione del telecomando.

Capitolo 2:

Nome delle parti e loro funzione

Telecomando

1 ⏻ STANDBY/ON

Commuta il ricevitore tra standby e on (pagina 12).

2 Selettori di entrata

Usarlo per selezionare la sorgente di entrata a questo ricevitore (pagine 16, 17, 21, 23, 26).

3 Tasti di comando Ricevitore CD CLOCK/TIMER

Da usare per impostare l'ora esatta e per impostare o controllare i timer (pagina 12).

SLEEP

Vedi Come utilizzare il timer di spegnimento a pagina 14.

4 Tasti numerici (da 0 a 9)

Usare per immettere il numero (pagina 18).

5 CLEAR

Usare per annullare la riproduzione programmata (pagina 19).

6 Tasti di comando Ricevitore CD DISPLAY

Premere per cambiare lo schermo per la riproduzione di canzoni da CD o USB (pagina 20).

FOLDER

Usare per selezionare la cartella del disco MP3/WMA o del dispositivo di memoria USB (pagina 19).

MENU

Usare per accedere all'Home Menu.

MEMORY/PROGRAM

Usare per memorizzare o programmare il disco MP3/WMA (pagina 19).

7 ↑/↓/←/→ (TUNE +/-), ENTER

Usare per selezionare/commutare tra le impostazioni e le modalità di sistema e per confermare le azioni.

Si può usare TUNE +/- per trovare le frequenze radio (pagina 23).

8 PRESET +/-

Utilizzare per scegliere le stazioni radio preselezionate (pagina 24).

9 MUTE

Silenzia/ripristina l'audio (pagina 12).

10 Tasti di comando del playback

Usare per regolare qualsiasi funzione dopo averla selezionata tramite i tasti di entrata in funzione (pagina 17).

11 Tasti di comando Tuner ST/MONO

Usare per commutare la modalità di suono tra stereo e mono (pagina 23).

RDS ASPM

Usare per cercare la memoria di programmi da una stazione RDS Auto (pagina 24).

RDS PTY

Consente di cercare tipi di programmi RDS (pagina 24).

RDS DISPLAY

Premere per cambiare la schermata RDS in modalità informazioni (pagina 24).

12 OPEN/CLOSE

Usare per aprire e chiudere il vassoio del disco (pagina 17).

13 Tasti di comando del suono.

Regolare la qualità del suono (pagina 13).

14 RANDOM

Rendere casuale l'ordine di playback delle piste da un CD, iPod o USB (pagina 18).

15 REPEAT

Premere per modificare le impostazioni di riproduzione ripetuta da CD, iPod o USB (pagina 18).

16 Tasti di comando Volume

Usati per impostare il volume d'ascolto (pagina 12).

17 DIMMER

Rende oscuro o luminoso il display. Esistono quattro livelli di luminosità (pagina 12).

Nota

- Il tasto BT AUDIO non è disponibile per questa unità.

Diffusori

1 Tweeter

2 Woofer

3 Condotto riflessione bassi

Importante

• La griglia degli altoparlanti non può essere rimossa (X-HM11).
• Fare in modo che niente venga a contatto con le membrane dei diffusori quando le griglie sono rimosse (X-HM21).

Pannello anteriore

1 Tasto ⏻ STANDBY/ON

Commuta il ricevitore tra standby e on (pagina 12).

2 Sensore remoto

Riceve i segnali dal telecomando.

3 Indicatore TIMER

Si illumina quando la corrente dell'unità è spenta e sono attivate le impostazioni dell'orologio.

4 Display dei caratteri

Vedi Display a pagina 9.

5 Controllo di volume

Usati per impostare il volume d'ascolto (pagina 12).

6 Tasto INPUT

Seleziona la sorgente di entrata.

7 Spinotto Auricolari

Utilizzare per collegare le cuffie. Se le cuffie sono collegate, non viene emesso alcun suono dagli altoparlanti (pagina 14).

8 Presa AUDIO IN

Usare per connettere una componente ausiliaria tramite un cavo stereo minijack (pagina 26).

9 Terminale USB (X-HM21)

Usare per connettere la memoria di massa di un dispositivo USB o di un iPod/iPhone/iPad come sorgente audio (pagina 21).

Terminale USB (X-HM11)

Usare per connettere la memoria di massa di un dispositivo USB come sorgente audio (pagina 21).

10 Carrellino disco

Collocare il disco con l'etichetta verso l'alto (pagina 17).

11 Tasti di comando del playback

Selezionare la pista o il file desiderato per la riproduzione. Arrestare il playback in corso. Arrestare o riprendere il playback dal punto in cui è stato messo in pausa.

12 Tasto di apertura/chiusura del vassoio del disco

Usare per aprire e chiudere il vassoio del disco (pagina 17).

Display

1

Si illumina quando il suono viene silenziato.

Nota

• L'icona mute verrà visualizzata in rosso.

2

Avviare la riproduzione.

3 II

Pausa playback.

4

La funzione orologio è stata impostata.

5 Display dei caratteri

Visualizza varie informazioni sul sistema.

Capitolo 3:

Collegamenti

ATTENZIONE

• Assicurarsi di spegnere la corrente e togliere la spina del cavo di corrente dalla presa mentre si eseguono o modificano le connessioni.
• Connettere il cavo di corrente solo dopo aver completato tutte le connessioni tra gli apparecchi.

Collegamento dei diffusori

• Premere le linguette per aprirle e inserire la parte scoperta del cavo.
• Connettere il cavo nero al terminale (−) e quello rosso al terminale (+).

ATTENZIONE

• I terminali degli altoparlanti sono sotto tensione, la stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata.
  • Non collegare alcun altoparlante che non sia uno di quelli in dotazione a questo sistema.

• Non collegare gli altoparlanti in dotazione a un amplificatore che non sia quello in dotazione a questo sistema. Il collegamento ad un amplificatore diverso può causare guasti o incendi.

• Non montare questi altoparlanti sulla parete o sul soffitto. Altrimenti potrebbetro cadere e causare ferimenti.

• Questi altoparlanti sono dotati di schermatura magnetica. Tuttavia, secondo il luogo di installazione, si potrebbero verificare delle distorsioni dei colori, specie se il sistema di altoparlanti è stato installato molto vicino allo schermo di un apparecchio televisivo. Se ciò dovesse accadere, spegnere l'apparecchio televisivo e riaccenderlo dopo 15 o 30 minuti. Se il problema dovesse persistere, spostare il sistema di altoparlanti lontano dall'apparecchio televisivo.
• Controllare che la parte centrale del cavo degli altoparlanti non rimanga esposta facendo contatto con altre parti centrali di cavi. Questo potrebbe essere causa di guasti al prodotto.
• Evitate il contatto tra la parte centrale del cavo dell'altoparlante e il corpo del ricevitore.

- Se la parte centrale del cavo dell'altoparlante entra in contatto con qualsiasi parte metallica del corpo del ricevitore potrebbe danneggiare gli altoparlanti e causare fumo o incendiarsi. Inserite i cavi dell'altoparlante in modo sicuro nei terminali e controllate che il cavo non possa fuoriuscire facilmente.

Nota

• Non vi è alcuna differenza tra altoparlante S e D.

Collegamento delle antenne

Collegare l'antenna AM a telaio e l'antenna FM a filo come segue. Per migliorare la ricezione e la qualità sonora, collegare le antenne esterne (vedi Uso delle antenne esterne sotto).

1 Connettere i cavi dell'antenna AM.

Tenere la parte terminale del cavo quando si connette.

2 Fissare l'antenna AM a telaio al supporto.

Per fissare il supporto all'antenna, piegare nella direzione indicata dalla freccia (fig. a) quindi agganciare il telaio al supporto (fig. b).

3 Collocare l'antenna AM su una superficie piana e in una direzione che consenta di ottenere la ricezione migliore.

4 Connettete il cavo dell'antenna FM alla presa dell'antenna FM.

Per i migliori risultati, srotolare completamente il filo dell'antenna FM e fissarlo a una parete o al telaio di una porta. Non lasciare il filo allentato né arrotolato.

Uso delle antenne esterne

Per migliorare la ricezione FM

Utilizzare un connettore PAL (non fornito) per collegare un'antenna FM esterna.

Inserire la spina

ATTENZIONE

• Utilizzare solo ed esclusivamente il cavo di alimentazione fornito con questo apparecchio.
• Utilizzare il cavo di alimentazione fornito solo ed esclusivamente al fine descritto qui di seguito.

Prima di eseguire o cambiare i collegamenti, spegnete l'apparecchio e scollegate la spina dalla presa AC.

Finiti i collegamenti, collegare questa unità ad una AC.

Capitolo 4:

Come iniziare

Per accendere l'apparecchio

Premere Ⓧ STANDBY/ON per attivare l'alimentazione.

Dopo l'uso:

Premere Ⓧ STANDBY/ON per inserire la modalità di corrente stand-by.

Nota

- In modalità standby, se è stato connesso un iPod/ iPhone/iPad, l'unità si commuta in modalità di carica.

Impostazione dell'orologio

1 Premere Ⓧ STANDBY/ON per attivare l'alimentazione.

2 Premere CLOCK/TIMER sul telecomando. Sul display principale appare "CLOCK".

3 Premere ENTER.

4 Usare ←/→ per selezionare il giorno, poi premere ENTER.

5 Usare ←/→ per selezionare l'ora, poi premere ENTER.

6 Usare ←/→ per selezionare il minuto, poi premere ENTER.

7 Premere ENTER.

Per controllare il display dell'ora:

Premere CLOCK/TIMER. Il display dell'ora appare per circa 10 secondi.

Per regolare di nuovo l'orologio:

Eseguire la "Impostazione dell'orologio" dal passaggio 1.

Nota

- Quando viene ripristinata l'alimentazione dopo che l'unità è ricollegata alla corrente o dopo un black-out, eseguire il ripristino dell'orologio.

Comando generale

Entrata

Se si preme INPUT sull'unità principale, la funzione attuale si commuterà in una modalità diversa. Premere INPUT ripetutamente per selezionare la funzione desiderata.

X-HM21

X-HM11

Visualizzazione del comando luminosità

Premere DIMMER per scurire la luminosità dello schermo. Esistono quattro livelli di luminosità.

Auto-impostazione volume

Se si spegne quando il volume dell'unità principale è impostato su 31 o di più, il volume parte da 30 e si imposta sull'ultimo livello selezionato.

Controllo di volume

Regolare il volume dell'unità o premere VOLUME +/- sul telecomando per aumentarlo o diminuirlo.

ATTENZIONE

- Il livello audio di una data impostazione del volume dipende dall'efficienza dei diffusori, dalla loro posizione e da svariati altri fattori. Si consiglia di evitare l'esposizione a livelli di volume elevati. Non alzare al massimo il volume all'accensione. Ascoltare la musica a livelli moderati. Una pressione sonora eccessiva proveniente dalle cuffie o dagli auricolari può causare la perdita dell'udito.

Muting

Il volume viene momentaneamente silenziato se si preme, e si tiene premuto, il tasto MUTE sul telecomando. Premerlo di nuovo per ripristinare il volume.

Comandi audio

Equalizer

Se si preme EQUALIZER, si visualizzeranno le impostazioni della modalità corrente. Per selezionare una modalità diversa, premere EQUALIZER ripetutamente finché non appare la modalità di suono desiderata.

P.BASS control

Quando la corrente viene accesa la prima volta, l'unità si attiva in modalità P.BASS che pone in rilievo le frequenze basse. Per annullare la modalità P.BASS, premere P.BASS sul telecomando.

Pulsante bass/treble

Premere BASS/TREBLE, poi premere ↑/↓/←/→ per regolare i bassi o gli acuti.

Nota

Non è possibile mettere contemporaneamente in funzione EQUALIZER, P.BASS e BASS/TREBLE. Solo le funzioni selezionate saranno attive.

Selezionando una delle tre funzioni, quelle che non sono state selezionate si imposteranno come segue.

1 Se si cambiamo le impostazioni di P.BASS (ON/OFF).

• EQUALIZER : FLAT
• BASS/TREBLE : BASS=0, TREBLE=0

2 Se si cambiamo le impostazioni di EQUALIZER.

• P.BASS : OFF
• BASS/TREBLE : BASS=0, TREBLE=0

3 Se si cambiamo le impostazioni di BASS/TREBLE.

• P.BASS : OFF
• EQUALIZER : FLAT

Impostazione della sveglia

Usato per cambiare le impostazioni esistenti dell'orologio o per impostarne di nuove.

1 Premere ⏻ STANDBY/ON per attivare l'alimentazione.
2 Premere e tenere premuto CLOCK/TIMER.
3 Usare ←/→ per selezionare "ONCE" o "DAILY", poi premere ENTER.

ONCE – Funziona una volta sola nell'orario preimpostato.

DAILY – Funziona all'orario preimpostato nel giorno preimpostato.

4 Usare ←/→ per selezionare "TIMER SET", poi premere ENTER.

5 Premere ←/→ per selezionare la sorgente di playback del timer, poi premere ENTER.

- CD, FM, AM, USB/iPod, USB, AUDIO IN e LINE possono essere selezionati come sorgente di playback.

6 Usare ←/→ per selezionare il giorno del timer, poi premere ENTER.

7 Usare ←/→ per selezionare l'ora, poi premere ENTER.
8 Usare ←/→ per selezionare il minuto, poi premete ENTER.

- Impostare l'orario finale come ai precedenti punti 7 e 8.

9 Regolare il volume premendo VOLUME +/-, e poi premere ENTER.

10 Premere ⏻ STANDBY/ON per inserire la modalità di corrente stand-by.

• L'indicatore del TIMER si illumina.

Regolare la sveglia

Un'impostazione esistente dell'orologio può essere riutilizzata.

1 Seguire i passaggi da 1 a 3 in "Impostare l'orologio sveglia".

2 Premere ←/→ per selezionare "TIMER ON", quindi premere ENTER.

Annullare la sveglia

Disattivare le impostazioni dell'orologio.

1 Seguire i passaggi da 1 a 3 in "Impostare l'orologio sveglia".

2 Premere ←/→ per selezionare "TIMER OFF", quindi premere ENTER.

Uso della sveglia

1 Premere Ⓧ STANDBY/ON per disattivare l'alimentazione.

2 All'ora di sveglia, questa unità si accende automaticamente e riproduce il segnale dell'ingresso scelto.

Nota

• Se nell'orario di sveglia non è connesso all'unità alcun iPod/iPhone/iPad o non è stato inserito un disco, l'unità si accenderà ma non riprodurrà la pista.
• Alcuni dischi potrebbero non essere riprodotti automaticamente all'ora della sveglia.
• Quando si imposta l'orologio con almeno un minuto tra l'orario di avvio e quello di arresto.

Come utilizzare il timer di spegnimento

Il timer di spegnimento spegne l'unità dopo un periodo determinato, in modo che ci si possa addormentare senza preoccupazioni.

1 Premere SLEEP più volte per scegliere un'ora di spegnimento.

Scegliere tra 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 150 min, 180 min o OFF. Il nuovo valore impostato viene visualizzato per 3 secondi e quindi l'impostazione è completa.

Nota

- Il timer di spegnimento può essere impostato premendo SLEEP mentre viene visualizzato il tempo rimanente.

Usare le cuffie

Inserire lo spinotto jack delle cuffie nel connettore.

Se le cuffie sono collegate, non viene emesso alcun suono dagli altoparlanti.

• Non mettere il volume al massimo durante l'accensione ed ascoltare la musica a livelli moderati. Una pressione sonora eccessiva proveniente dalle cuffie o dagli auricolari può causare la perdita dell'udito.
• Prima di inserire o disinserire la cuffia, diminuire il volume.
• Usare una cuffia con una spina da 3,5 mm di diametro e con un'impedenza da 16 a 50 ohm. L'impedenza raccomandata è di 32 ohm.
• L'audio dell'iPod/iPhone/iPad non si può ascoltare attraverso le cuffie connesse all'unità. Se connettete le cuffie mentre è selezionata la funzione iPod/iPhone/iPad, si visualizzerà "HP MUTE".

Capitolo 5:

Il playback di iPod/iPhone/iPad (solo X-HM21)

Semplicemente collegando un iPod/iPhone/iPad a questa unità potrete riprodurre audio di alta qualità con l'iPod/iPhone/iPad. Le impostazioni musicali per iPod/iPhone/iPad possono essere eseguite da questa unità o dallo stesso iPod/iPhone/iPad.

Assicurarsi che i modelli iPod/iPhone/iPad siano supportati

Gli iPod/iPhone/iPad utilizzabili con questa unità sono elencati di seguito.

iPod/iPhone/iPad Terminale USB (solo audio)

iPod nano 3G/4G/5G/6G/7G √
iPod touch 1G/2G/3G/4G/5G √
iPhone 5 √
iPhone 4S √
iPhone 4 √
iPhone 3GS √
iPhone 3G √
iPhone	√
iPad mini	√
iPad (4a generazione)	√
iPad (3a generazione)	√
iPad 2	√
iPad	√

Nota

• Pioneer non garantisce che modelli di iPod/iPhone/iPad diversi da quelli specificati possano venire usati.
• Alcune funzioni possono non essere disponibili con certi modelli o certe versioni del software.
• Gli iPod/iPhone/iPad devono venire usati per la riproduzione di materiale non protetto da diritti d'autore o che l'utente è autorizzato a riprodurre.
• Le caratteristiche come l'equalizzatore non possono venire controllate usando questo sistema, e raccomandiamo quindi di spegnerlo prima dei collegamenti.

• Pioneer non può accettare alcuna responsabilità in alcun caso per perdite dirette o indirette derivanti da inconvenienti o perdite di materiale registrato dovute ad un guasto di un iPod/iPhone/iPad.

• Per istruzioni dettagliate sull'utilizzo dell'iPod/iPhone/iPad, consultare il manuale fornito con l'iPod/iPhone/iPad stesso.

• Questo ricevitore è stato sviluppato e testato per le versioni software dell'iPod/iPhone/iPad indicate sul sito web di Pioneer (http://pioneer.jp/homeav/support/ios/eu/).
• Installare versioni software diverse da quelle indicate dal sito web di Pioneer sul vostro iPod/iPhone/iPad potrebbe essere incompatibile con questo sistema.
• Questa unità non può essere usata per registrare CD, trasmissioni radio o altro materiale da un iPod/iPhone/iPad.

Connettere un iPod/iPhone/iPad

Connettere l'iPod/iPhone/iPad usando il supporto in dotazione.

1 Connettere il cavo iPod/iPhone/iPad all'unità.
2 Far passare il cavo di iPod/iPhone/iPad attraverso la parte inferiore del supporto e connetterlo a iPod/iPhone/iPad.

Il playback di iPod/iPhone/iPad (solo X-HM21)

3 Posizionare iPod/iPhone/iPad sul supporto.

Riprodurre da iPod/iPhone/iPad

1 Connettere l'iPod/iPhone/iPad.

- Se si connette l'iPod/iPhone/iPad mentre l'unità è accesa, non si avvierà il playback dell'iPod/iPhone/iPad.

2 Premere USB come sorgente in entrata.

Sul display principale appare "USB/iPod".

3 Quando il riconoscimento è stato completato, la riproduzione si avvierà automaticamente.

• I comandi disponibili per iPod/iPhone/iPad dall'unità sono ▶/II, ◀◀◀◀◀, ▶▶▶▶▶.
• Nel caso seguente operare l'iPod/iPhone/iPad direttamente:
• Ricerca di un file col nome dell'artista o genere musicale.
• Riprodurre in modalità ripetuta o in modalità casuale.

ATTENZIONE

- Se il proprio iPod/iPhone/iPad è collegato a quest'unità e volete controllarlo direttamente con i suoi comandi, ricordarsi di tenerlo fermo con la mano per evitare problemi dovuti a una scarsa stabilità.

Nota

• Per istruzioni dettagliate sull'utilizzo dell'iPod/iPhone/iPad, consultare il manuale fornito con l'iPod/iPhone/iPad stesso.
• La ricarica di un iPod/iPhone/iPad avviene ogni volta che esso è collegato a questa unità (Questa funzione è supportata anche in modalità standby).
• Se si commuta l'entrata da USB/iPod su un'altra funzione, il playback da iPod/iPhone/iPad si arresta temporaneamente.

Importante

Se questa unità non fosse in grado di riprodurre con l'iPod/iPhone/iPad, eseguire i seguenti controlli di diagnostica:

• Controllare se il proprio iPod/iPhone/iPad è supportato da questa unità.
• Ricollegare l'iPod/iPhone/iPad a questa unità. Se ancora non funzionasse, cercare di ripristinare l'iPod/iPhone/iPad.
• Controllare che il software di iPod/iPhone/iPad sia supportato dall'unità.

Se non si riesce a far funzionare l'iPod/iPhone/iPad, controllare le seguenti voci:

• L'iPod/iPhone/iPad è stato connesso correttamente? Ricollegare l'iPod/iPhone/iPad a questa unità.
• Vi è stato un arresto improvviso dell'iPod/iPhone/iPad? Provare a reinizializzare l'iPod/iPhone/iPad e a ricollegarlo a questa unità.

Capitolo 6:

Riproduzione di dischi

Questo sistema può eseguire riproduzioni di CD standard, CD-R/RW nel formato CD e CD-R/RW con file MP3 o WMA, ma non può registrare su di essi. La riproduzione di alcuni dischi-CD-R e CD-RW potrebbe non essere possibile a causa delle condizioni del disco o dell'apparecchiatura usata per la registrazione.

MP3:

MP3 è una forma di compressione. È l'acronimo per MPEG Audio Layer 3. MP3 è un tipo di codice audio che è processato ad elevata compressione rispetto alla sorgente audio originale con un trascurabile deterioramento della qualità del suono.

• Questo sistema supporta MPEG-1/2 Audio Layer 3 (Tassi di campionamento: da 8 kHz a 48 kHz; Tassi Bit: da 64 kbps a 384 kbps).
• Durante la riproduzione di file VBR, il contatore del tempo nel display potrebbe essere diverso dal tempo di riproduzione reale.

WMA:

I file WMA (Windows Media Audio) sono file in formato Advanced System Format che comprende i file audio quando compressi con codificatore Windows Media Audio. Il WMA è stato sviluppato da Microsoft come formato audio per Windows Media Player.

• Questo sistema supporta WMA (Tassi di campionamento: 32 kHz/44,1 kHz/48 kHz; Tassi Bit: da 64 kbps a 320 kbps).
• Durante la riproduzione di file VBR, il contatore del tempo nel display potrebbe essere diverso dal tempo di riproduzione reale.

Riproduzione di dischi o file

1 Premere ⏻ STANDBY/ON per attivare l'alimentazione.

2 Premere CD sul telecomando o INPUT ripetutamente sull'unità principale per selezionare l'entrata CD.

3 Premere il tasto ▲ OPEN/CLOSE per aprire il vassoio del disco.

4 Mettere il disco sul vassoio con l'etichetta verso l'alto.

5 Premere il tasto ▲ OPEN/CLOSE per chiudere il vassoio del disco.

6 Premere ▶/II per avviare la riproduzione.

Dopo che l'ultima traccia è stata riprodotta, l'unità si arresterà automaticamente.

ATTENZIONE

• Non collocare due dischi su un unico piatto.
- Non riprodurre dischi di forma speciale (cuore, ottagono, ecc.). Potrebbe provocare guasti.
- Non spingere il cassetto del disco mentre è in movimento.
- Se la corrente viene a mancare mentre il cassetto è aperto, aspettare fino a quando la corrente viene ripristinata.
- Assicurarsi di collocare i dischi da 8 cm al centro del piatto disco.

Nota

• A causa della struttura delle informazioni del disco, la lettura di un disco MP3/WMA richiede più tempo di quella di un normale CD (da 20 a 90 secondi circa).
• Quando si raggiunge l'inizio della prima pista durante l'indietro veloce, l'unità entra in modalità playback (solo per CD).
• I dischi multi-sessione riscrivibili, non completamente scritti, possono essere ancora riprodotti.
• Se durante il funzionamento del lettore CD si verificano interferenze con la ricezione TV o radio, allontanare l'apparecchio dal televisore o dalla radio.

Suggerimento

- Se non si eseguono operazioni in modalità CD e il file audio non viene riprodotto per più di 30 minuti, la corrente si spegnerà automaticamente.

Varie funzioni del disco

Funzione	Apparecchio principale	Telecomando	Funzionamento
Riproduzione	[2727]		Premere mentre l'apparecchio è in modalità di arresto.
Arresto			Premere la modalità playback.
Pausa		[6078]	Premere la modalità playback. Premere ▶/□ per ripristinare il playback dal punto di pausa.
Brano successivo/ precedente			Premere mentre l'apparecchio è in modalità di riproduzione o di arresto.Se si preme il tasto in modalità stop, poi si deve premere il tasto ▶/□per avviare la pista desiderata.
Avanzamento riavvolgimento/ rapido			Premere e tenere premuto mentre l'apparecchio è in modalità di riproduzione.Rilasciare il pulsante per riprendere la riproduzione.

Riproduzione d'avanguardia di un CD o disco MP3/WMA

Ricerca diretta di un brano

Usando i tasti Numerici, le piste desiderate sul disco in funzione possono essere riprodotte.

Usate i tasti Numerici sul telecomando per selezionare la pista desiderata mentre state riproducendo il disco selezionato.

Nota

- Non è possibile selezionare un numero di brano superiore al numero di brani sul disco.

Per fermare la riproduzione:

Premere ■.

Ripetizione di lettura

La funzione di ripetizione della riproduzione permette di eseguire la lettura continua di un brano, di tutti i brani o di una sequenza programmata.

Per ripetere un brano:

Premere REPEAT ripetutamente finché non appare "REPEAT ONE". Premere ENTER.

Ripetizione di tutti i brani:

Premere REPEAT ripetutamente finché non appare "REPEAT ALL". Premere ENTER.

Per riascoltare i brani desiderati:

Eseguire i passaggi da 1 a 5 nella sezione "Riproduzione programmabile (CD o MP3/WMA)" della pagina seguente e poi premere REPEAT ripetutamente finché non appare "RREPEAT ALL". Premere ENTER.

Per cancellare la ripetizione di lettura:

Premere REPEAT ripetutamente finché non appare "REPEAT OFF". Premere ENTER.

Nota

• Dopo aver eseguito la lettura ripetuta, assicurarsi di premere ■. Altrimenti il disco continuerebbe a riprodursi.
• Durante la riproduzione ripetuta, non è possibile la usare la funzione casuale.

Riproduzione ad accesso casuale

È possibile riprodurre automaticamente i brani di un disco secondo un ordine casuale.

Per la riproduzione ad accesso casuale di tutti i brani:

Premere RANDOM ripetutamente finché non appare "RANDOM ON". Premere ENTER.

Per cancellare la lettura casuale:

Premere RANDOM ripetutamente finché non appare "RANDOM OFF". Premere ENTER.

Nota

• Se si preme il tasto ▶▶▶ durante la riproduzione casuale, ci si può spostare sulla prossima pista selezionata attraverso il funzionamento causale. D'altro canto, ◀◀◀ non permette di spostarsi sulla pista precedente. Sarà localizzato solo l'inizio del brano che si sta ascoltando.
• La funzione di lettura casuale permette la selezione e la lettura automatica dei brani (Non sarà possibile selezionare l'ordine delle piste).
• Durante la riproduzione casuale, non è possibile usare la riproduzione ripetuta.

Riproduzione programmabile (CD o MP3/WMA)

Si possono scegliere fino a 32 selezioni da riprodurre nell'ordine preferito.

1 In modalità di arresto, premere MEMORY/PROGRAM sul telecomando per immettere la modalità di salvataggio programmazione.

2 Premere |◀◀ ▶▶| o i tasti Numerici sul telecomando per selezionare le piste desiderate.

3 Premere ENTER per salvare il numero di cartella e di pista.

4 Ripetere i punti 2 a 3 per altre/i cartelle/brani. Si possono programmare fino a 32 brani.

• Per controllare le piste programmate, premere MEMORY/PROGRAM.

- Se si commette un errore, le piste programmate possono essere annullate premendo CLEAR.

5 Premere ▶/II per avviare la riproduzione.

Per aggiungere brani al programma:

Per annullare la riproduzione programmata, premere ■ due volte sul telecomando. Lo schermo visualizzerà "PRG CLEAR" e tutto il contenuto programmato sarà cancellato.

Aggiungere piste al programma:

Premere MEMORY/PROGRAM. Poi seguire le fasi 2 a 3 per aggiungere piste.

Nota

• Quando un disco viene espulso, non viene cancellato nulla di quanto programmato.
• Premendo Ⓧ STANDBY/ON per immettere la modalità di standby o per cambiare la funzione CD con un'altra, le selezioni programmate saranno cancellate.
• Durante le operazioni di programmazione, la riproduzione casuale non è possibile.

Scaricare MP3/WMA

Su Internet vi sono vari siti dedicati alla musica da cui scaricare file musicali MP3/WMA. Seguire le istruzioni del sito web per scaricare i file musicali. In seguito, è possibile riprodurre i file musicali scaricati trasferendoli su un disco CD-R/RW.

- I brani/file scaricati sono destinati solo ad uso personale. Qualsiasi altro uso del brano senza il permesso del proprietario è contrario alla legge.

Ordine di riproduzione della cartella

Se i file MP3/WMA sono registrati in varie cartelle, si crea automaticamente un numero per ciascuna cartella.

Queste cartelle possono essere selezionate da FOLDER sul telecomando. Se all'interno della cartella selezionata non vi è alcun formato di file supportato, questa cartella viene saltata e viene selezionata la successiva.

Esempio: Come sono assegnati i numeri di cartella, se i file di formato MP3/WMA vengono registrati come mostrato qui sotto.

1 La cartella RADICE viene impostata come CARTELLA 1.

2 Come per le cartelle contenute nella CARTELLA RADICE (CARTELLA A e CARTELLA B), la cartella che viene registrata per prima sul disco sarà impostata come CARTELLA 2 e CARTELLA 3.

3 Come per le cartelle contenute nella CARTELLA A (CARTELLA C e CARTELLA D), la cartella che viene registrata per prima sul disco sarà impostata come CARTELLA 4 e CARTELLA 5.

4 La CARTELLA E che si trova all'interno della CARTELLA D sarà impostata come CARTELLA 6.

• Le informazioni registrate sul disco riguardanti l'ordine di cartella e di file dipendono dal software di scrittura. Questo apparecchio potrebbe non riprodurre i file secondo l'ordine di riproduzione previsto.
• Da un disco con file MP3/WMA si possono leggere fino a 255 cartelle e 999 file (compresi quelli irriproducibili).

Specificare la cartella da riprodurre

Per specificare la cartella da riprodurre, eseguire i seguenti passaggi.

1 Premere CD e caricare un disco MP3/WMA.

2 Premere FOLDER e premere ↑/↓ per selezionare la cartella di playback desiderata.

3 Premere ENTER.

Il playback si avvierà dalla prima canzone della cartella selezionata.

- Anche se viene arrestato, è possibile premere ↑/↓ per selezionare una cartella.

Commutare i contenuti della schermata

1 Premere DISPLAY.

Se i nomi di titolo, artista e album sono stati scritti sul file, questa informazione sarà visualizzata. (L'unità può visualizzare solo caratteri alfanumerici. I caratteri non alfanumerici vengono visualizzati come "*".)

Nota

• I file con "Copyright protected WMA files" o "Unsupported files" non possono essere riprodotti. In questo caso, i file saranno saltati automaticamente.
• In alcuni casi non vengono visualizzate le informazioni.
• La visualizzazione di titolo, artista e nome dell'album è supportata solo per file MP3.

Capitolo 7:

Riproduzione USB

Riprodurre dispositivi di memoria USB

È possibile ascoltare audio a due canali mediante l'interfaccia USB presente sul lato frontale del ricevitore.

- Pioneer non garantisce che tutti i file registrati su qualsiasi dispositivo di memoria USB vengano letti o che la corrente venga fornita al dispositivo di memoria USB. Tenere anche presente che Pioneer non si assumerà alcuna responsabilità per perdite di file da dispositivi di memoria di massa USB causate da questa unità.

1 Premere USB come sorgente in entrata.

Sul display principale appare "USB/iPod".

2 Connettere il dispositivo di memoria USB.

Le cartelle/file salvati sul dispositivo di memoria USB connesso appariranno automaticamente sullo schermo principale.

- Questo ricevitore non supporta hub USB. - Se si è connesso un iPod/iPhone/iPad all'unità, quest'ultima lo caricherà automaticamente.

3 Quando il riconoscimento è stato completato, premere ▶/Ⅱ per avviare il playback.

- Se si cambia con una diversa sorgente in entrata, prima di eseguire il cambiamento, arrestare il playback della memoria USB.

4 Disconnettere il dispositivo di memoria USB dal terminale USB.

Spegnere la corrente prima di rimuovere il dispositivo di memoria USB.

Nota

• Può essere usato un drive flash USB che supporti USB 2.0.
• Questa unità può non riconoscere un dispositivo di memoria di massa USB, riprodurne i file ed alimentarlo. Per maggiori dettagli, vedi Quando si collega un dispositivo di memoria di massa USB a pagina 28.
• Se un dispositivo di memoria USB non viene riprodotto e non vengono eseguite operazioni per più di 30 minuti, l'unità si spegne automaticamente.

Ripetizione di lettura

La funzione di ripetizione della riproduzione permette di eseguire la lettura continua di un brano, di tutti i brani o di una sequenza programmata.

Per ripetere un brano:

Premere REPEAT ripetutamente finché non appare "REPEAT ONE". Premere ENTER.

Ripetizione di tutti i brani:

Premere REPEAT ripetutamente finché non appare "REPEAT ALL". Premere ENTER.

Per riascoltare i brani desiderati:

Eseguire i passaggi da 1 a 5 nella sezione "Riproduzione programmabile (CD o MP3/WMA)" della pagina seguente e poi premere REPEAT ripetutamente finché non appare "RREPEAT ALL". Premere ENTER.

Per cancellare la ripetizione di lettura:

Premere REPEAT ripetutamente finché non appare "REPEAT OFF". Premere ENTER.

Nota

• Dopo aver eseguito la lettura ripetuta, assicurarsi di premere ■. Altrimenti, il file del dispositivo di memoria USB si riprodurrà continuamente.
• Durante la riproduzione ripetuta, non è possibile la usare la funzione casuale.

Riproduzione ad accesso casuale

Il file sul dispositivo di memoria USB può essere riprodotto automaticamente in ordine casuale.

Per la riproduzione ad accesso casuale di tutti i brani:

Premere RANDOM ripetutamente finché non appare "RANDOM ON". Premere ENTER.

Per cancellare la lettura casuale:

Premere RANDOM ripetutamente finché non appare "RANDOM OFF". Premere ENTER.

Nota

• Se si preme il tasto ▶▶▶ durante la riproduzione casuale, ci si può spostare sulla prossima pista selezionata attraverso il funzionamento causale. D'altro canto, ◀◀◀ non permette di spostarsi sulla pista precedente. Sarà localizzato solo l'inizio del brano che si sta ascoltando.
• La funzione di lettura casuale permette la selezione e la lettura automatica dei brani (Non sarà possibile selezionare l'ordine delle piste).
• Durante la riproduzione casuale, non è possibile usare la riproduzione ripetuta.

Specificare la cartella da riprodurre

Per specificare la cartella da riprodurre, eseguire i seguenti passaggi.

1 Premere USB e connettere il dispositivo di memoria USB.

2 Premere FOLDER e premere ↑/↓ per selezionare la cartella di playback desiderata.

3 Premere ENTER.

Il playback si avvierà dalla prima canzone della cartella selezionata.

- Anche se viene arrestato, è possibile premere ↑/↓ per selezionare una cartella.

Commutare i contenuti della schermata

L'unità può visualizzare le informazioni registrate sul dispositivo di memoria USB. Per maggiori dettagli, vedi Commutare i contenuti della schermata a pagina 20.

Riproduzione in un ordine desiderato (Riproduzione programmata)

L'unità può riprodurre cartelle archivate su un dispositivo di memoria USB nell'ordine desiderato. Per maggiori dettagli, vedi Riproduzione programmabile (CD o MP3/WMA) a pagina 19.

Capitolo 8:

Come usare il sintonizzatore

Ascoltare trasmissioni radio

I seguenti punti mostrano come sintonizzare le trasmissioni radio FM e AM usando le funzioni di sintonizzazione automatica (ricerca) e manuale (punti). Se si è sintonizzati su una stazione, è possibile memorizzarne la frequenza per tornarci in un secondo tempo. Vedi Come salvare le stazioni di preselezione sotto qui sotto per maggiori informazioni su come farlo.

Sintonizzazione

1 Premere Ⓧ STANDBY/ON per attivare l'alimentazione.
2 Premere ripetutamente TUNER per selezionare la banda di frequenza desiderata (FM o AM).
3 Premere TUNE +/- sul telecomando per sintonizzare la stazione desiderata.

Sintonizzazione automatica:

Premendo e tenendo premuto TUNE +/-, la scansione si avvierà automaticamente e il sintonizzatore si fermerà sulla prima stazione di trasmissione ricevibile.

Sintonizzazione manuale:

Premere ripetutamente TUNE +/- per sintonizzarsi sulla stazione desiderata.

Nota

• Quando si verifica un'interferenza radio, la sintonizzazione automatica si ferma in quel punto.
• La sintonizzazione automatica salterà le stazioni con segnale debole.

• Per fermare la sintonizzazione automatica, premere ■.

• Quando si sintonizza su una stazione RDS (Radio Data System), innanzitutto si visualizzerà la frequenza. Infine, il nome della stazione apparirà.

• Si può ottenere una sintonizzazione completamente automatica per le stazioni RDS. usando la modalità Auto Station Program Memory (ASPM), vedi pagina 25.

Per la ricezione di una trasmissione FM stereo:

- Premere ST/MONO per selezionare la modalità stereo e si visualizzerà "AUTO".

Come migliorare una cattiva ricezione in FM: 1 Premere ripetutamente ST/MONO per selezionare MONO.

Questo commuterà il sintonizzatore da stereo a mono e generalmente la ricezione migliora.

Come salvare le stazioni di preselezione

Se si ascolta spesso una particolare stazione radio, è comodo memorizzare la frequenza della stessa per un facile richiamo ogni qualvolta si desidera ascoltare la stazione in questione (Preimpostare la sintonizzazione). Questo serve per evitare ogni volta la sintonizzazione manuale. Questo apparecchio può memorizzare un massimo di 45 stazioni.

(Stazioni FM 30/stazioni AM 15)

1 Sintonizzare la stazione da memorizzare.

Vedi Sintonizzazione qui sopra per ulteriori informazioni al riguardo.

2 Premere MEMORY/PROGRAM.

Il numero preimpostato lampeggerà.

3 Premere PRESET +/- per selezionare il numero di canale preimpostato.

4 Premere MEMORY/PROGRAM per salvare in memoria questa stazione.

Se il numero preimpostato ha cambiato da lampeggiante a illuminato, prima che la stazione sia memorizzata, ripetere le operazioni dal passaggio 2.

- Ripetere il procedimento dei punti 1 a 4 per impostare altre stazioni, oppure per cambiare una stazione preselezionata. Quando viene memorizzata una nuova stazione, la stazione memorizzata precedentemente per quel numero di canale preselezionato sarà cancellata.

Nota

- La funzione backup protegge le stazioni memorizzate per alcune ore in caso di caduta di corrente o disconnessione del AC.

Per richiamare una stazione memorizzata

1 Premere PRESET +/- per selezionare la stazione desiderata.

Scansione delle stazioni preselezionate

Le stazioni memorizzate possono essere ricercate automaticamente. (Scansione della memoria delle stazioni preselezionate)

1 Premere e tenere premuto PRESET +/-.

Il numero preimpostato apparirà e le stazioni programmate verranno sintonizzate in sequenza, ciascuna per 5 secondi.

2 Premere PRESET +/- di nuovo, quando viene localizzata la stazione desiderata.

Per cancellare tutte le preselezioni memorizzate

1 Premere TUNER sul telecomando.

2 Premere CLEAR finché non appare "MEMORY CLEAR".

Nota

- Tutte le stazioni saranno cancellate.

Funzionamento di RDS (Radio Data System)

Un'introduzione al sistema RDS

Radio Data System (RDS) è un sistema usato da gran parte delle stazioni radio FM per fornire agli ascoltatori vari tipi di informazioni: ad esempio il nome della stazione e il tipo di spettacolo che stanno trasmettendo.

Una funzione di RDS è la possibilità di ricerca per tipo di programma. Ad esempio, è possibile cercare una stazione che sta trasmettendo uno spettacolo con il tipo di programma, JAZZ.

È possibile cercare i seguenti tipi di programmi:

News – Notizie

Current Affairs – Attualità

Information – Informazioni generali

Sport - Sport

Drama – Drammi radiofonici, ecc.

Cultures – Cultura nazionale o regionale, teatro, ecc.

Science – Scienze e tecnologia

Light Classics M – Musica classica "leggera"

Serious Classics – Musica classica "seria"

Other Music – Altri tipi di musica che non rientrano nelle categorie di cui sopra

Weather & Metr – Previsioni del tempo

Finance – Notizie di borsa, economia, commercio, ecc.

Children's Progs – Programmi per bambini

Social Affairs – Affari sociali

Religion – Programmi sulla religione

Phone In – Il pubblico esprime la propria opinione per telefono

Travel & Touring – Viaggi di tipo vacanziero o notizie sul traffico

Leisure & Hobby – Tempo libero e hobby

Jazz Music – Jazz

Country Music – Musica country

National Music – Musica popolare in lingua diversa dall'inglese

Oldies Music – Musica popolare degli anni '50 e '60

Folk Music – Musica folk Documentary – Documentari

Alarm Test – Trasmettere mentre si testa l'apparecchiatura di trasmissione di emergenza o i ricevitori.

Alarm - Allarme!

Ricerca di programmi RDS

Si può selezionare un tipo di programma elencato qui sopra.

1 Premere TUNER sul telecomando.

• RDS è l'unico possibile in FM.

2 Premere RDS PTY sul telecomando.

Apparirà "SELECT" per circa 6 secondi.

3 Premere ←/→ per selezionare il tipo di programma che si desidera ascoltare.

Tutte le volte che si preme il tasto, apparirà il tipo di programma. Se si mantiene il tasto premuto, il tipo di programma apparirà continuamente.

4 Mentre il programma selezionato viene visualizzato (entro 6 secondi), premere di nuovo RDS PTY.

Dopo che il tipo di programma selezionato è rimasto illuminato per 2 secondi, apparirà "SEARCH" e si avvierà l'operazione di ricerca.

Nota

- Se il display smette di lampeggiare, ricominciare dal punto 2. Se l'unità trova un tipo di programma desiderato, il numero di canale corrispondente si illuminerà per circa 8 secondi, e il nome della stazione sarà visualizzato.

• Se si vuole ascoltare lo stesso tipo di programma di un'altra stazione, premere RDS PTY mentre il numero di canale o di stazione lampeggia. L'unità cercherà la stazione successiva.
• Se non può essere trovata nessuna stazione, "NOT FOUND" apparirà per 4 secondi.

Informazioni fornite da RDS

Tutte le volte che si preme RDS DISPLAY, la schermata si commuta come segue:

Quando l'apparecchio viene sintonizzato su una stazione che non è RDS oppure su una stazione RDS a segnale debole, lo schermo si commuta nel seguente ordine:

Mentre l'apparecchio è in modalità ASPM, il sintonizzatore ricercherà automaticamente altre stazioni RDS. È possibile immettere nella memoria fino a 30 stazioni.

Se delle stazioni sono già state immesse nella memoria, il numero delle nuove stazioni che si possono immettere nella memoria sarà inferiore.

1 Premere TUNER sul telecomando.

2 Premere e tenere premuto RDS ASPM sul telecomando.

Dopo che "ASPM" ha lampeggiato per circa 4 secondi, verrà avviata la scansione (da 87,5 MHz a 108 MHz).

Dopo la scansione, il numero delle stazioni memorizzate sarà visualizzato per 4 secondi, e poi "END" appare per 4 secondi.

Per fermare l'operazione ASPM prima che essa sia completata:

Premere ■ mentre avviene la scansione delle stazioni. Le stazioni già memorizzate resteranno nella memoria.

Nota

• Se la stessa stazione viene trasmessa su frequenze diverse, la frequenza più forte sarà immessa nella memoria.
• Ogni stazione che ha la stessa frequenza di una che è già stata memorizzata non sarà immessa nella memoria.
• Se 30 stazioni sono già state immesse nella memoria, la scansione sarà cancellata. Se si vuole eseguire di nuovo l'operazione ASPM, cancellare le stazioni memorizzate.
• Se nella memoria non è stata immessa alcuna stazione, "END" apparirà per 4 secondi circa.
• Se i segnali RDS sono molto deboli, i nomi delle stazioni potrebbero non essere memorizzati.
• Lo stesso nome di stazione può essere memorizzato su canali diversi.
• In alcune zone oppure in certi periodi, i nomi delle stazioni potrebbero essere temporaneamente diversi.

Note per il funzionamento di RDS

Se si verifica uno dei seguenti problemi, questo non significa che l'apparecchio non funzioni correttamente:

• Appariranno alternativamente e secondo il caso "PS", "NO PS" e il nome della stazione.
• Se una particolare stazione non trasmette bene o sta compiendo dei test, la funzione di ricezione RDS potrebbe non funzionare correttamente.
• Quando si riceve una stazione RDS dal segnale molto debole, l'informazione relativa al nome potrebbe non essere visualizzata.
• "NO PS", "NO PTY" o "NO RT" lampeggeranno per circa 5 secondi, e poi la frequenza sarà visualizzata.

Note per il testo radio:

• Appariranno i primi 16 caratteri del testo della radio e poi scorreranno sullo schermo.
• Se si sintonizza l'apparecchio su una stazione radio RDS che non sta trasmettendo un testo radio, "NO RT" sarà visualizzato quando si passerà alla posizione testo radio.
• Mentre i dati del testo radio sono ricevuti o quando i contenuti cambiano, "RT" sarà visualizzato.

Capitolo 9:

Altri collegamenti

ATTENZIONE

- Prima di eseguire o cambiare i collegamenti, spegnete l'apparecchio e scollegate la spina dalla presa AC.

Connessione di componenti ausiliari

Connettere la mini-presa jack AUDIO IN del pannello frontale a un componente di playback ausiliario.

- Questo metodo può essere usato per riprodurre musica su questa unità da iPod/iPhone/iPad che non supportano l'uso di un aggancio iPod e di un terminale USB.

1 Premere AUDIO IN come sorgente in entrata.

Selezionando AUDIO IN, si visualizzerà "AUDIO IN" sulla schermata principale.

Nota

- Se il mini spinotto AUDIO IN viene collegato ad una cuffia, il volume di questa unità è regolabile col componente che riproduce. Se il suono è distorto dopo aver abbassato il volume dell'unità, cercare di abbassare anche quello sul componente ausiliario di playback.

Connettere le prese jack LINE IN del pannello posteriore a un componente di playback ausiliario.

Il pannello posteriore di questa unità

1 Premere AUDIO IN per accendere la corrente.

Selezionando LINE, si visualizzerà "LINE" sulla schermata principale.

Capitolo 10:

Informazioni aggiuntive

Risoluzione dei problemi

Le operazioni non corrette sono spesso interpretate come problemi o guasti. Qualora si ritenga che questo componente non funzioni nel modo corretto, verificare quanto elencato di seguito. Il problema potrebbe essere causato da un altro componente. Esaminare gli altri componenti e le apparecchiature elettriche in uso. Se il problema non può essere risolto anche dopo aver effettuato i controlli sopra descritti, chiedere al centro di servizio Pioneer più vicino o al concessionario di svolgere i lavori di riparazione.

- Se l'unità non funziona correttamente a causa di effetti esterni, quale l'elettricità statica, scollegare la spina di alimentazione dalla presa e reinserirla per ripristinare le normali condizioni operative.

Problema di carattere generale

Problema Controllare Soluzione
Le impostazioni che avevate fatto sono state cancellate.	Il cavo di corrente era scollegato? Se si scollega il cavo di corrente, le impostazioni eseguite vengono cancellate. Si prega di riprogrammare l'orologio. Se non si vogliono cancellare le impostazioni, non scollegare il cavo di corrente.
Differenze di volume tra CD, MP3, WMA, iPod/iPhone/iPad, Tuner,AUDIO IN e LINE.	Questo non è un un problema con questa unità.	Il volume potrebbe avere un suono diverso secondo la sorgente di entrata e il formato di registrazione.
Questa unità non è controllabile col telecomando.	State operando da lontano?	Usarlo entro 7 m, 30° dal sensore remoto del pannello anteriore (pagina 5).
	Il telecomando è esposto a luce del sole diretta o a forte luce artificiale da lampadina fluorescente, ecc.?	I segnali del telecomando potrebbero non essere ricevuti correttamente se il sensore del telecomando è esposto a luce solare diretta o alla forte luce artificiale da lampadina fluorescente, ecc.
	Le batterie sono scariche? Sostituire le batterie (pagina 5).
Il disco non può essere letto o viene espulso automaticamente.	Il disco è graffiato? I dischi graffiati potrebbero non funzionare.
	Il disco è sporco? Eliminare la sporcizia dal disco (pagina 30).
	L'unità è installata in un luogo umido?	Potrebbe essersi creata della condensa al suo interno. Aspettare un attimo per lasciare che la condensa evapori. Non installare questa unità vicino ad un climatizzatore o simili (pagina 30).
La cartella o il nome dei file non viene riconosciuto. (WMA, MP3)	Si è superato il numero massimo di cartelle o file che questa unità è in grado di riconoscere?	È possibile riconoscere fino a 255 cartelle per disco. È possibile riconoscere fino a 999 file per cartella. In presenza di certe caratteristiche della cartella, tuttavia, questa unità può non essere in grado di riconoscere certe cartelle o file.
L'unità si spegne da sola.		Se non vengono eseguite riproduzioni o operazioni per 30 o più minuti, l'unità si spegne automaticamente.

Quando si collega un dispositivo di memoria di massa USB

Problema Controllare Soluzione
Il dispositivo di memoria USB non viene riconosciuto.	I dispositivo di memoria USB è stato connesso correttamente?	Connettere il dispositivo in sicurezza (bene, fino in fondo).
	Il dispositivo di memoria USB è connesso tramite un hub USB?	Questa unità non supporta hub USB. Connettere direttamente il dispositivo di memoria USB.
	Il dispositivo di memoria USB è supportato da questa unità?	Questa unità supporta solo dispositivi di memoria di massa USB.
		Questa unità supporta le memorie mobili flash ed i dispositivi di riproduzione audio digitali.
		Sono supportati solo i sistemi di file FAT16 e FAT32. Gli altri file system (exFAT, NTFS, HFS ecc.) non sono supportati.
		Può essere usato un drive flash USB che supporti USB 2.0.
		Questo apparecchio non supporta l'uso di drive esterni per i disco rigido.
	Questo non è un un problema con questa unità.	Spegnere la corrente e poi riaccenderla.
		Alcuni dispositivi di archiviazione USB potrebbero non essere riconosciuti correttamente.
I file non possono essere letti.	I file hanno un copyright protetto (da DRM)?	I file coperti da copyright non possono essere letti.
	Questo non è un un problema con questa unità.	I file salvati su un computer non possono essere letti.
		Potrebbe non essere in grado di leggere alcuni file.
I nomi di cartella o di file non vengono visualizzati o vengono visualizzati in modo anomalo.	I nomi delle cartelle o dei file contengono più di 30 caratteri?	Il numero massimo di caratteri visualizzabili per la cartella o per i nomi dei file è di 30.
I nomi della cartella o del file non sono visualizzati in ordine alfabetico.	Questo non è un un problema con questa unità.	L'ordine in cui si visualizzano i nomi delle cartelle e dei file dipende da quello in cui le cartelle o i file sono stati registrati sul dispositivo di memoria USB.
Ci vuole molto tempo per il riconoscimento del dispositivo di memoria USB.	Qual è la capacità dei dispositivi di memoria USB?	A volte si richiede di caricare i dati quando sono connessi dispositivi di memoria USB di elevata capacità (questo potrebbe richiedere diversi minuti).
La corrente non viene fornita al dispositivo di memoria USB.	AUTH ERROR viene visualizzato dal display del pannello anteriore? Non viene fornita corrente quando il consumo di elettricità è troppo elevato.	Spegnere la corrente e poi riaccenderla.
		Spegnere la corrente, poi sconnettere e riconnettere il dispositivo di memoria USB.
		Premere INPUT per commutare su un'altra entrata, poi commutare di nuovo sull'entrata USB/iPod.

Se si connette iPod/iPhone/iPad

Problema Soluzione

L'iPod/iPhone/iPad non funziona col telecomando. Assicurarsi che iPod/iPhone/iPad siano connessi correttamente (vedi Connettere un iPod/iPhone/iPad a pagina 15).

Non è possibile operare su iPod/iPhone/iPad. Assicurarsi che iPod/iPhone/iPad siano connessi correttamente (vedi Connettere un iPod/iPhone/iPad a pagina 15).Se l'iPod/iPhone/iPad si blocca, provare a reinizializzarlo e quindi ricollegarlo all'unità.

Dischi e formati riproducibili

CD-Audio	• CD audio disponibili in commercio• CD-R/-RW/-ROM contenenti musica e registrati in formato CD-DA
WMA	File WMA registrati su dischi CD-R/ -RW/ -ROM o su dispositivi di memoria USB
MP3	File MP3 registrati su dischi CD-R/ -RW/ -ROM o su dispositivi di memoria USB

- Si possono riprodurre solo dischi finalizzati.

• I dischi registrati nella modalità di scrittura a pacchetti (formato UDF) non sono compatibili con questa unità.
• Possono venire riprodotti solo i dischi registrati con i metodi ISO9660 Level 1, Level 2 e Joliet.
• I file protetti col sistema DRM (Digital Rights Management) non possono venire riprodotti.
• I nomi aziendali o di prodotti menzionati in questo documento sono marchi commerciali o marchi commerciali registrati delle rispettive aziende.

Nota

• Questa unità non supporta i dischi multisessione o la registrazione multiborder.
• La registrazione multisessione/multiborder consiste nel registrare i dati su di un singolo disco in due o più sessioni/border. Una "sessione" o un "border" è un'unità di registrazione consistente di un set completo di dati dall'inizio alla fine.

I CD protetti dalla copia

Questa unità è costruita in conformità alle caratteristiche del formato CD audio. Questa unità non supporta la riproduzione o le funzioni di dischi che non siano conformi a tali caratteristiche.

Formati dei file audio supportati

- Questo lettore non supporta la compressione senza perdite lossless.

Precauzioni duso

Quando si sposta questa u'nità

Quando si sposta questa unità, controllare che non contenga dischi e scollegare l'iPod/iPhone/iPad. Poi premere

STANDBY/ON, attendere finché "STAND BY" non scompare sulla schermata principale per spegnere, poi scollegare il cavo di corrente. Se il ricevitore fosse trasportato o spostato con un disco inserito o se un altro apparecchio fosse collegato al terminale USB o al mini-spinotto jack

AUDIO IN si potrebbero verificare dei danni.

Luogo di installazione

• Scegliere una posizione stabile vicino ad un televisore o impianto stereo da usare con l'unità.
• Non installare questa unità sopra un televisore o monitor a colori. Inoltre, installario lontano da copertine di cassette e altri dispositivi facilmente influenzabili da forze magnetiche.

Evitare di metterlo nei seguenti luoghi:

• Luoghi esposti alla luce diretta del sole
  • Luoghi umidi o poco ventilati
  • Luoghi estremamente caldi
  • Luoghi esposti alle vibrazioni
• Luoghi con molta polvere o fumo di sigarette
• Luoghi esposti a fuliggine, vapore o calore (cucine, etc.)

Non appoggiare oggetti su questa

unità

Non appoggiare oggetti sopra a questa unità.

Non ostruire i fori di ventilazione.

Non usare questa unità su tappeti folti, letti, sofà ed altro, avvolgendoli in panni, ecc. Facendolo si impedisce al calore di disperdersi e si causano danni.

Non esporlo al calore.

Non posare il lettore su di un amplificatore o altro dispositivo che genera calore. Se si monta su uno scaffale, per evitare il calore emesso dall'amplificatore o da qualsiasi altro componente radio, appoggiarlo su un ripiano sotto l'amplificatore.

• Spegnere questa unità quando non la si utilizza.
• A seconda della qualità del segnale, sul televisore possono apparire delle righe e l'audio della radio può essere disturbato quando questa unità è accesa. Se questo accade, spegnere questa unità.

La condensa

Se questa unità viene improvvisamente portata da un luogo freddo ad uno caldo (ad esempio d'inverno) o se la temperatura ambiente aumenta rapidamente a causa di caloriferi o altro, all'interno di questa unità (parti mobili e le lenti) potrebbe formarsi condensa (gocce d'acqua). Se della condensa si forma, questa unità non funziona bene e la riproduzione non è possibile. Lasciare riposare questa unità accesa a temperatura ambiente per 1 o 2 ore (il tempo richiesto dipende dalla quantità di condensa). La condensa evaporerà e la riproduzione ritornerà possibile. La condensa può anche formarsi d'estate se questa unità viene investita dall'aria di un climatizzatore. In tal caso, spostare l'unità in un luogo differente.

Pulizia del prodotto

• Prima di pulire questa unità, scollegare il cavo di alimentazione dalla presa di corrente.
• Pulire questa unità con un panno pulito. In caso di sporcizia tenace, applicare un detergente neutro diluito in 5 o 6 parti d'acqua su un panno morbido, strizzarlo a fondo, strofinare la parte sporca, poi asciugarla con un panno morbido e pulito.
• Alcol, solventi, benzene, insetticidi ecc. potrebbero causare la spelatura della stampa o della vernice. Inoltre, evitare di lasciare oggetti in gomma o vinile a contatto con questa unità per lunghi periodi, dato che questo può danneggiare le finiture del cabinet.
• Se si usano detergenti impregnati di agenti chimici ecc., leggere attentamente le precauzioni indicate con il prodotto.

Pulizia della lente

- La lente di questa unità non dovrebbe sporcarsi se utilizzata normalmente, se dovesse però non funzionare correttamente a causa di polvere o sporcizia, consultare il centro di assistenza di zona Pioneer. Nonostante siano disponibili in commercio detergenti per lenti di lettori, se ne sconsiglia l'uso perché possono danneggiare la lente.

Come maneggiare i dischi

Archiviazione

• Riporre sempre i dischi nelle loro custodie e archiviarli verticalmente, evitando luoghi caldi, umidi, esposti alla luce solare o estremamente freddi.
• Leggere attentamente le precauzioni indicate nel disco.

Pulire i dischi

- I dischi possono non funzionare se vi sono impronte digitali o polvere su di essi. In tal caso, usare un panno di pulizia ecc. per spolverare dolcemente il disco d'allinterno verso l'esterno. Non usare panni di pulizia sporchi.

• Non usare benzene, solventi o altri agenti chimici volatili. Non usare prodotti spray o altri agenti antistatici.
• Quando lo sporco è resistente, inumidire un panno morbido, strizzarlo a fondo e strofinare via lo sporco, poi rimuovere l'umidità con un panno asciutto.
  • Non usare dischi danneggiati (rotti o piegati).
• Non lasciate che la superficie del segnale dei dischi si graffi o si sporchi.
• Non attaccare pezzi di carta o adesivi sui dischi. Farlo potrebbe far curvare i dischi, rendendo impossibile la loro lettura. Attenzione, i dischi a noleggio potrebbero avere delle etichette attaccate, e la colla delle etichette potrebbe essere colata. Controllare che non vi sia colla intorno ai bordi delle etichette prima di usare dischi a noleggio.

Dischi con forma particolare

I dischi non circolari (a cuore, esagonali, ecc.) non possono venire riprodotti con questa unità. Non tentare di riprodurre simili dischi, dato che possono danneggiare questa unità.

Su iPod / iPhone / iPad

Made for

iPod

iPhone

iPad

"Fatto per l'iPod", "Fatto per l'iPhone" e "Fatto per l'iPad" significano che un accessorio elettronico è stato progettato specificamente rispettivamente per il collegamento con l'iPod, l'iPhone o l'iPad ed è stato certificato dal suo sviluppatore corrispondere agli standard operativi stabiliti da Apple. Apple non può essere considerata responsabile di questo dispositivo o della sua osservanza delle norme di sicurezza e dei vari regolamenti. Tenere presente che l'uso di questo accessorio con l'iPod, l'iPhone o l'iPad può peggiorare le prestazioni wireless.

iPad, iPhone, iPod, iPod nano e iPod touch sono marchi di fabbrica della Apple Inc., depositati negli U.S.A. ed in altri Paesi.

Ritorno di tutte le impostazioni ai valori predefiniti

Usare i passaggi qui sotto per ripristinare tutte le impostazioni al default.

1 Premere ⏻ STANDBY/ON per accendere la corrente.

2 Premere CD sul telecomando o INPUT ripetutamente sull'unità principale per selezionare l'entrata CD.

3 Premere il tasto ▲ OPEN/CLOSE per aprire il vassoio del disco.

4 Premere ⏻ STANDBY/ON mentre si preme ■.

Usare i pulsanti del pannello superiore dell'unità. "DEFAULT" appare quando le impostazioni vengono ripristinate. La corrente è spenta.

Specifiche

- Sezione amplificatore

Uscita alimentazione RMS: 15 W + 15 W

(1 kHz, 10 %, T.H.D., 8 Ω)

- Sezione sintonizzatore

Gamma di frequenza (FM) ..... da 87,5 MHz a 108 MHz

Ingresso di antenna (FM)....75 Ω asimmetrico

Gamma di frequenza (AM).....da 522 kHz a 1620 kHz

Antenna (AM)....Antenna a telaio

- Generalità

Terminale USB (X-HM21) 5 V, 2,1 A

Terminale USB (X-HM11) 5 V, 500 mA

In modalità stand-by. 0,5 W o meno

Dimensioni ..... 215 mm (L) x 95 mm (A) x 315 mm (P)

Peso (senza imballaggio) 2,0 kg

- Altoparlante (S-HM21)

Sistema di altoparlanti a schermatura magnetica

Tipo

Diffusori a 2 vie

Tweeter 5 cm

10 cm Woofer

Massimo ingresso di potenza....15 W

Impedenza....8Ω

Dimensioni .....130 mm (L) x 211,5 mm (A) x 240 mm (P)

Peso 2,0 kg/cad.

- Altoparlante (S-HM11)

Sistema di altoparlanti a schermatura magnetica

Tipo

Diffusori a 2 vie

Tweeter piezoelettrico

10 cm Woofer

Massimo ingresso di potenza....15 W

Impedenza....8 Ω

Dimensioni .....130 mm (L) x 212 mm (A) x 228,5 mm (P)

Peso 2,0 kg/cad.

- Accessori

Telecomando 1

Batterie AAA (R03) 2

Cavo antenna AM 1

Antenna FM a filo....1

Cavo di alimentazione

Supporto iPad (solo X-HM21)

Documento di garanzia

Istruzioni per l'uso (questo documento)

Nota

- Le specifiche si riferiscono ad un'alimentazione 230 V.

- Le specifiche e il design sono soggetti a possibili modifiche senza preavviso, per eventuali migliorie del prodotto.

Tutti i diritti sono riservati.

Informazioni aggiuntive

WAARSCHUWING

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

D3-4-2-1-1_B1_NI

WAARSCHUWING

Peso 2,0 kg/cada uno

- Altavoz (S-HM11)

Peso 2,0 kg/cada uno

- Accesorios

Mando a distancia 1

Pilas AAA (R03)....2
