MANUALE UTENTE FZ 1022.1 IX/HA HOTPOINT

Collegamento elettrico

Targhetto caratteristiche

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvioeutilizzato,5

Blocco comandi

Modalità DEMO

Impostare orologio e contaminuti

Avviare ilorno

Programmi, 6-9

Programmi di cottura manualei

Programmi di cottura automatici

Programmare la cottura

Consigli pratici di cottura

Tabella cottura

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

Risparmiare rispectare l'ambiente

Manutenzione e cura, 11-12

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

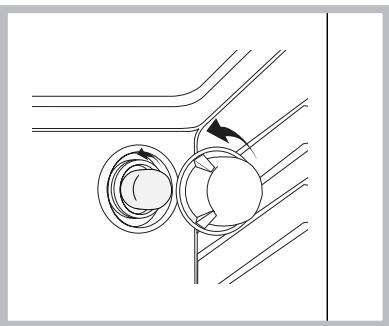

Sostituire la lampadina

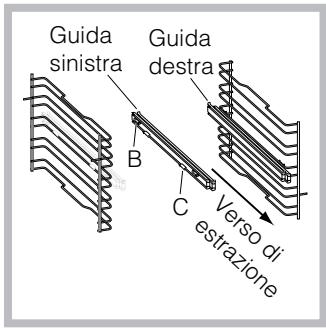

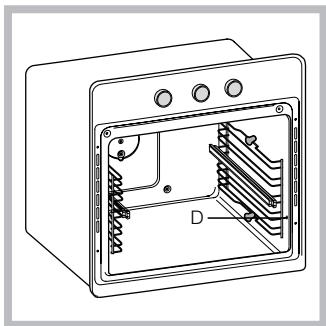

Montaggio del Kit Guide Scorrevoli

Assistenza, 13

Assistenza attiva 7 giorni su 7

Hotpoint

ARISTON

!È importante conservare quello libero per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

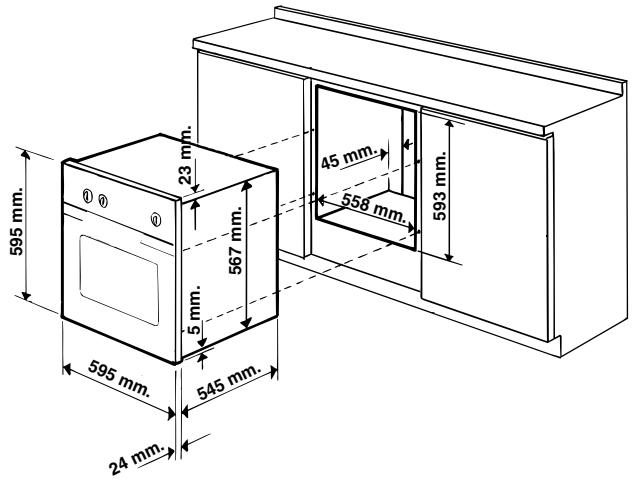

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti ilorno devono essere di materiale resistente al calore;
• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^ ;
• per l'incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve ave le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con quello tipo di installmente.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Centraggio e fissaggio

Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile:

spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura);

spessore di 18 mm:utilizzare la prima scanalatura,come già predisporto dal fabbricante (vedi figura);

spessore di 16 mm:utilizzare la seconda scanalatura (vedi figura).

Per fissare l'apparecchio al mobile: après la porta delorno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! I fornì dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetto caratteristiche posta sull'apparecchio (vedi除去).

Montaggio del cavo di alimentazione

1. Apire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e après il coperchio (vedi figura).
2. Svitare la vite del serracavo e toglierlo facendo leva con un cacciavite (vedi figura).
3. Togliere le viti dei contatti L-N- 1± e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (1±)

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicate nella targhetto caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.
Prima di effettuare l'allacciamento accertarsi che:
- la presa abbia la messa a terra e sua norma di legge;

• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche (vedi除去);
• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche (vedi除去);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE
Dimensioni*	larghezza cm 43,5 altezza cm 32 profondità cm 41,5
Volume*	It. 58
Collegamenti elettrici	tensione a 220-240V ~ 50Hz potenza massima assorbita 2800W
ENERGY LABEL*	Direttiva 2002/40/CE sull'etichetta dei forni elettrici. Norma EN 50304 Consumo energia dichiarazione Classe convenzione Forzata - funzione di riscaldamento: Gratin.
CE	Questa apparecchiatura è conformere alle seguenti Diretive Comunitarie: 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE

• Senza guide estraibili

IT

Vista d'insieme

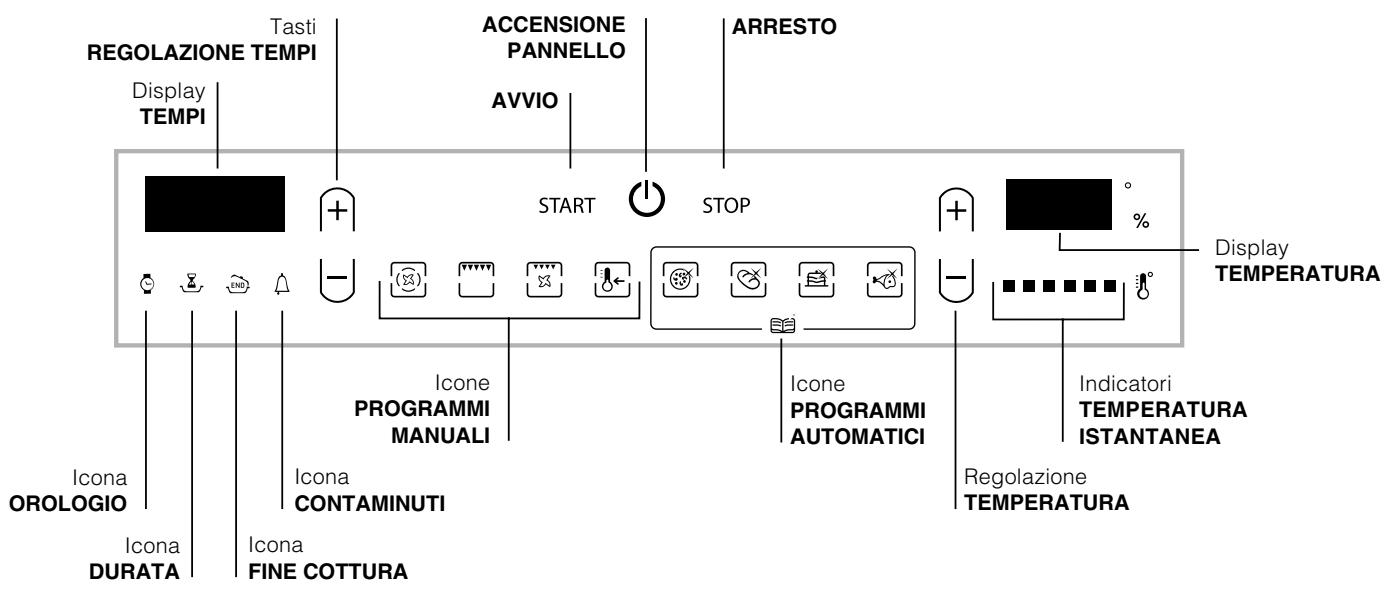

Pannello di controllo

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

! "Blocco comandi" e "Modalità DEMO" sono attivabili/ disattivabilianche se il pannello di controllo è spento.

Blocco comandi

Per bloccare i comandi che regolano ilorno, tener
premute per 5 secondi i tasti e. Viene emesso
un segnale acustico e il display TEMPERATURA
visualizza "r-0".
Premere di nuovo per sbloccare i comandi. Il tasting
"STOP" rimane sempre attivo.

Modalità Demo

Il forno ha la possibilità di funzionare in modalità DEMO: si disattivano tutti gli elementi riscaldanti, lasciando perché operativi i comandi.

Per attivare la modalità DEMO, premere

contemporamente i tasti e Per disattivare la modalità DEMO, premere

contemporaneamente i tasti e. Viene emesso un segnale acustico e il display visualizza "demo off".

Impostare orologio e contaminuti

Dopo l'allacciamento alla rete elettrica o dato

un black-out, lampeggial tasting Per regolare l'ora:

1. regolare l'ora tramite i tasti "+" e "-" posizionati a destra entro 8 secondi;
2. premere nuovamente il tasting
3. regolare i minuti tramite i tasti "+" e "-" posizionati a destra;
4. attendere almeno 8 secondi per memorizzare

l'impostazione o premere nuovamente il tasto ⑦ Per eventuali aggiornamenti, spagnere il pannello di controlo premendo il tasto ① ; premere il tasto ⑤ e seguire la procedura individata.

Il contaminuti a tempo scaduto emette un segnale acustico, che si arresta dopo 6 secondi o premendo una qualsiasi icona attiva.

Per impostare il contaminuti premere il tasting e seguire la procedura individata per regolare l'orologio. Il

tasto segnala che il contaminuti è attivo.

! Il contaminuti non controlling l'accensione e lo specnimento del forno.

Avviare il fornno

1. Accendere il pannello di controllo premendo il tasting
2. Premere il tasto del programma di cottura desiderato. I display visualizzano durata e temperatura associata al programma.
3. Premere il tasto "START" per avviare la cottura.
4. Ilorno entra nella fase di preriscaldamento, gli indicatori di temperatura istantanea si illuminano di rosso. è possibile modificare la temperatura premendo i tasti "+" e "-" posizionati a destra.
5. Un segnale acustico e l'accensione di tutti gli indicatori di temperatura istantanea segnalano che il preriscaldamento è complete: introdurre gli alimenti da cuocere.
6. Durante la cottura è sempre possibile: - modificare la temperatura premendo i tasti "+" e "-" posizionati a destra;
   -programmare la durata di una cottura (vedi Programmi);
7. interrompere la cottura premendo il tasto "STOP".
8. Trascorse due ore ilorno si spegne automaticamente: tale tempo è preimpostato per motivi di sicurezza in tutti i programmi di cottura. è possibile modificare la durata della cottura (vedi Programmi).
9. In caso di black-out, se la temperatura del fornò non si è abbassata troppo, l'apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate.

! Nel programma BARBECUE non è previsto il preriscaldamento.
! Non appoggiare mai oggetti sul fondo del forn o perché si rischiano danni allo smalto.
! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d'aria che esce tra il pannello di controllo e la porta del forno.
!A fine cottura la ventola rimane attiva finché il forn o non è sufficientemente freddo.

Programmi di cottura manuali

! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manually, impostandola a piacere tra 40^ e 250^ . Nel programma BARBECUE il valore preimpostato è un livello di potenza espresso in %. Anch'esso può essere regolato manually.

Programma MULTILIVELLO

Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possibile utilizzato fino a un massimo di due ripiani contemporaneamente.

Programma BARBECUE

Si attiva l'elemento riscaldante superiore e il girarrosto (ove presente). Premendo i tasti "+" e "-" posizionate a sinistra, il display TEMPERATURA indichera livelli di potenza impostabili, che vanno da 5% fino a 100% . La temperature elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficie. Effettuare le cotture con la porta delorno chiusa.

Programma GRATIN

Si attiva l'elemento riscaldante superiore e durante una parte del cicloanche l'elemento riscaldante circolare, entrano in funzione la ventola e il girarrosto (ove presente). Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno delorno.

Cio impedisce la bruciatura superficieale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta delorno chiusa.

Programmi BASSA TEMPERATURA

Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90^ .

• Presente solo in alcuni modelli.

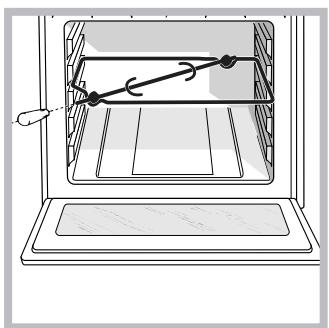

Girarrosto *

Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda in posizione 1;
   2.METTEREILsostegnodel girarrostoinposizione3e inseerirelo spiedenell'appositoforostopostosullaparete posterioridelorno;
2. azionare il girarrosto selezionando i programmi

! Col programma avviato, se si après la porta il girarresto si arresta.

Programmi di cottura automatici

! La temperatura e la durata di cottura sono prestabilitite e non possono essere modificate tramite ilsystema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata informando a freddo o a caldo.

! Al raggiungimento della fase di cottura ilorno emette un segnale acustico.

!Non aprime la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture.

Programma CARNE

Utilizzare esta funzione per cuocere carni di vitello, maiale, agnello. Informare aorno freddo. E' comunque possibile informareanche a fornocaldo.

Programma DOLCI

Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sia a base di lievito chimico e alla lievito. Informare a forno freddo. E'comunque possibile informareanche a forno caldo.

Programma PIZZA

Utilizzare esta funzione per realizzare della pizza. Fare riferimento al capitolo seguente per la ricetta e dettagli.

Programma PANE

Utilizzato Questa funzione per realizzare del pane. Fare riferimento al capitolo seguente per la ricetta e dettagli.

Programma PIZZA

Per ottenere i migliori risultati vi consigliamo di seguire attendentamente leindicazioni sotto riportate:

• rispettare la ricetta;
• il peso dell'imposto delve essere da 500g a 700g.
• imburrare leggermente la leccarda.

Ricetta per la PIZZA :

1 Leccarda, Ripiano basso, a Forno Freddo or Caldo Ricetta per 3 pz peze di circa 550g:1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere)

• Lievitatione nell'ambiente : 1 ora.
• Informare a forno freddo o caldo
  Lanciare la cottura PIZZA

Programma PANE

Per ottenere i migliori risultati vi consiglio di seguire attendentamente leindicazioni sotto riportate:

• rispettare la ricetta;
• il peso massimo per leccarda;
• non dimenticare di mettere 1dl di acqua fredda sulla leccarda alla posizione 5;
• la lievitazione del impasto va fatto a temperatura ambiente per 1 ora o 1 ora e mezzo, in funzione della temperatura della stanza, e in pratica, fino al raddoppio del impasto.

Ricetta per il PANE :

1 Leccarda di 1000g Max, Ripiano basso
2 Leccarde di 1000g Max, Ripiani basso e medio

Ricetta per 1000g d'impasto : 600g Farina, 360g Acqua,

11g Sale, 25g lievito fresco (oppure 2 bustini in polvere)
Proesso:

• Mescolare la farina ed il sale in un grande recipiente.
• Diluire il lievito nell'acqua leggermente tiepida (circa 35 gradi).
• Aprite la farina a fontana.
• Versare il miscuglio di acqua e lievito
• Lavorare fino ad ottenimento di un impasto omogeneo e poco colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.
• Formare una palla,METtere l'impasto in un'insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell'impasto si secchi. Mettere l'insalatiera nel forno alla funzione manuale BASSA TEMPERATURA a 40^ e lasciar lievitare per circa 1 ora (il volume dell'impasto deve raddoppiare).
  Dividere la palla per otteneri diversi pani.
• Disporli sulla leccarda su una carta forno.
• Cospargere i pani di farina.
• Fare dei tagli sui pani.
• non dimenticare diMETTere 1dl di acqua fredda sulla leccarda alla posizione 5; Per la pulizia, si consiglia l'utilizzo di acqua e aceto.
• Inflornare aorno freddo.
  Lanciare la cottura PANE
• Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento.

Programmare la cottura

! La programmazione è possibile solo après aver selezionato un programma di cottura.

Programmare la durata

Premere il tasto , poi:

1. Regolare premendo i tasti "+" e "-" posizionati a sinistra.
2. Premendo il tasting l'impostazione viene memorizzata.
3. Premere il tasting "START" per attivare la programmazione.

4. A tempo scaduto, sul display TEMPERUTURA compare la scritta END e viene emesso un segnale acustico.

5. Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Programmare una cottura ritardata

1. Premere il tasto e seguire la procedura da 1 a 2 descrietta per la durata.
2. Poi premere il tasto e regolare l'ora di fine premendo i tasti "+"e-" posizionati a sinistra.
3. Premendo il tasting e l'impostazione viene memorizzata.
4. Premere il tasting "START" per attivare la programmazione.

5. A tempo scaduto, sul display TEMPERATURA la scritta END e viene emesso un segnale acustico.

6. Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.

I tasti e lampeggiano per segnalare che è stata effettuata una programmazione. Sul display ORA e DURATA vengono visualizzate alternativamente l'ora di fine cottura e la durata.

Per annullare una programmazione premere il tasting "STOP".

! Selezionando una cottura è attivo il tasto , ma non il tasto. Impostando la durata, il tasto si attiva ed è possibile programmare una cottura ritardata.

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disponre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTILIVELLO

• Utilizzato le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non restsa costamente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
- Nel caso di Puzzle molto farcite è consigliabile inserire la mozzarella a metà cottura.

Tabella cottura

Programmi	Alimenti	Peso(Kg)	Posizione dei ripiani		Preriscaldamento	Temperatura consigliata(°C)	Durata cottura(minuti)
			guide standard	guide scorrevoli
Multilivello*	Pizza su 2 ripiani		2 e 4	1 e 3	Si	220-230	20-25
	Crostate su 2 ripiani/torte su 2 ripiani		2 e 4	1 e 3	Si	180	30-35
	Pan di spagna su 2 ripiani (su leccarda)		2 e 4	1 e 3	Si	170	20-25
	Pollo arrosto + patate	1+1	1 e 2/3	1 e 3	Si	200-210	65-75
	Agnello	1	2	1	Si	190-200	45-50
	Sgombro	1	1 o 2	1	Si	180	30-35
	Lasagne	1	2	1	Si	190-200	35-40
	Bignè su 2 ripiani		2 e 4	1 e 3	Si	190	20-25
	Biscotti su 2 ripiani		2 e 4	1 e 3	Si	190	10-20
	Salatini di sfoglia al formaggio su 2 ripiani		2 e 4	1 e 3	Si	210	20-25
	Torte salute		1 e 3	1 e 3	Si	200	20-30
Barbecue*	Sgombi	1	4	3	No	100%	15-20
	Soglio e seppie	0,7	4	3	No	100%	10-15
	Spiedini di calamari e gamberi	0,7	4	3	No	100%	8-10
	Filetto di merluzzo	0,7	4	3	No	100%	10-15
	Verdure alla griglia	0,5	3 o 4	2 o 3	No	100%	15-20
	Bistecca di vitello	0,8	4	3	No	100%	15-20
	Salsicce	0,7	4	3	No	100%	15-20
	Hamburger	n° 4 o 5	4	3	No	100%	10-12
	Toast (o pane tostato)	n° 4 o 6	4	3	No	100%	3-5
	Pollo allo spiedo con girarrosto (ove presente)	1	-	-	No	100%	70-80
	Agnello allo spiedo con girarrosto (ove presente)	1	-	-	No	100%	70-80
Gratin*	Pollo alla griglia	1,5	2	2	No	210	55-60
	Seppie	1	2	2	No	200	30-35
	Pollo allo spiedo con girarrosto (ove presente)	1,5	-	-	No	210	70-80
	Anatra allo spiedo con girarrosto (ove presente)	1,5	-	-	No	210	60-70
	Arrosto di vitello o manzo	1	2	2	No	210	60-75
	Arrosto di maiale	1	2	2	No	210	70-80
	Agnello	1	2	2	No	210	40-45
Bassa temperature	Scongelamento		2 o 3	2	No	-	-
	Lievitazione		2 o 3	2	No	-	60-90
	Riscaldamento cibi		2 o 3	2	No	-	-
	Pastorizzazione		2 o 3	2	No	-	-
Pizza automatica	Pizza (vedi ricetta)	1	2	2	No	-	23-33
	Focaccia(impasto di pane)	1	2	2	No	-	23-33
Pane automatico	Pane (vedi ricetta)	1	2	2	No	-	55
Dolci automatico	Dolci a pasta lievitata	1	2 o 3	2	No	-	35-55
Carne automatico	Arrosti	1	2 o 3	2	No	-	60-80

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento delorno sono preimpostati e non modificabili manualmente.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avverenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui bianchi delorno.
• Non toccare la macchina a piedi nudi o le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in quello libretto.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di aperture della porta al centro: ai lati potrebbe essere calda.
• Utilizzare sempre quanti da forno per inserire o estrarre recipienti.
  Non rivestire il fondo delorno con fogli di alluminio.
• Non ripore materiale infiammabile nel forno: se l'apparecchio vieneMESSO inavvertamente in funzione potrebbe incendiarsi.
• Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.

• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando ilorno negli orari che vanno dal tardo pomeriggio sono alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di programmatiche dei programmi, in particolar modo la "cottura ritardata" (vedi Programm) e la "pulizia automatica ritardata" (vedi Manutenzione e cura), permettono di organizzarsi in tal senso.
• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenerile migliorori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare durante la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Gli accessoryi possono essere lavati come normali stoviglie,anche in lavastoviglie ad eccezione delle guide scorrevoli.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta delorno:

1. après completeness la porta (vedi figura);

1. alzare e ruotare le levette poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Premere i fermi F, poi tirare la porta verso di se extraendola dalle cerniere (vedi figura). Rimontare la porta segundo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). è consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione delorno:

1. Togliere il coperchio in vetro, servendosi di un cacciavite.
2. Svitare la lampadina e sostituirla con una analoga: potenza 15 W, attacco E 14.

Rimontare il coperchio, prestando attenzione a posizionare correttamente la guarnizione (vedi figura).

Montaggio del Kit Guide Scorrevoli

Per montare le guide scorrevoli:

1. Togliere i due telai extraendoli dai distanzieri A (vedi figura).

1. Scegliere il ripiano in cui insere la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l'incastro B e poi l'incastro C.

1. Fissare i due telai con le guide montate negli apposti fori posti sulle pareti delorno (vedi figura). I fori per il tlaio sinistro sono posizionati in alto, nelle fori per quello destro sono in basso.

2. Infine incastrare i telai sui distanzieri A.

! Non insere le guide scorrevoli alla posizione 5.

Attenzione:

L'apparecchio è dotato di unsystema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: "ER" seguito da numero. In queste casi è necessario l'intervento dell'assistenza tecnica.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente;
• Riaviare il programma per controllare se l'inconveniente è stato oviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il messaggio visible sul display TEMPERATURA
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA -RICAMBI - ACCESSORI 199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completing disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

Italiano, 1

English,14

Français, 27

Espanol, 40

Portugués, 53

FZ 1022.1/HA

FZ 1022.1 IX/HA

FZ 1022 C.1/HA

FZ 1022 C.1 IX/HA

Contents

Installation, 15-16

Positioning
