MANUALE UTENTE CE6IFA X F/HA HOTPOINT

Posizionamento e livellamento

Collegamento elettrico

Tabella caratteristica

Descrizione dell'apparecchio, 4-5

Vista d'insieme

Pannello di controllo

Display

Pannello di controllo piano di cottura

Avvioutilizzo,6-9

Impostare l'orologio

Impostare il contaminuti

Uso delorno

Programmi di cottura manuali

Programmi di cottura automatici

Programmare la cottura

Consigli pratici di cottura

Tabella cottura inorno

Utilizzo del piano cottura, 10-12

Accensione del piano cottura

Accensione delle zone di cottura

Funzione booster

Spegnimento delle zone di cottura

Programmazione della durata di una cottura

Blocco dei comandi

Spegnimento del piano cottura

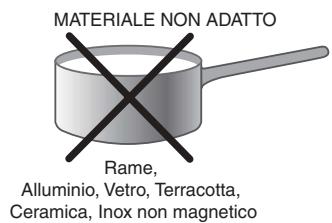

Consigli pratici per l'uso dell'apparecchio

Dispositivi di sicurezza

Descrizione tecnica delle zone di cottura

Precauzioni e consigli, 13

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Manutenzione e cura, 14-15

Escludere la corrente elettrica

Pulire l'apparecchio

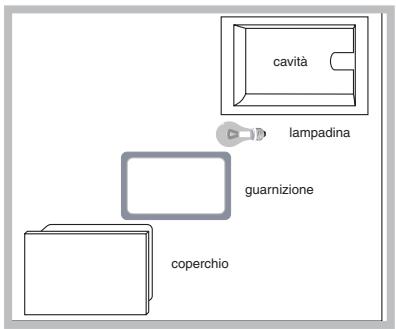

Sostituire la lampadina di illuminazione delorno

Pulizia automatica FAST CLEAN

Assistenza, 16

Assistenza attiva 7 giorni su 7

Hotpoint

ARISTON

! è importante conservare quello librettto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! L'installazione dell'apparecchio va effettuata secondo queste istruzioni da personale qualificato.
! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall'impianto elettrico.

Posizionamento e livellamento

! è possibile installare l'apparecchio di fianco a mobili che non superino in altezza il piano di lavoro.
! Assicurarsi che la parete a contatto con il retro dell'apparecchio sia di materiale non inflammabile e resistente al calore (T 90°C).

Per una corretta installmente:

• porre l'apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);
• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600 mm dall'apparecchio;

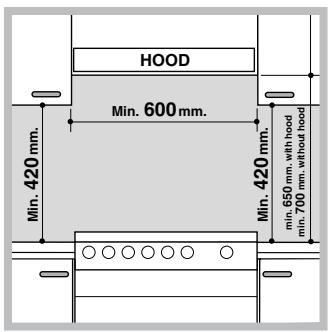

• se la cucina viene installata sotto un pensile,esso dovrà mantenere una distanza minima dal piano di 420 mm.

Tale distanza delve
essere di 700 mm se i pensili sono
inflammabili (vedi
figura);

• non posizionare tende dietro la cucina o a meno di 200 mm dai loro lati;
• eventuali cappe devono essere installate secondo leindicazioni del relativoblibretto diistruzione.

Livellamento

Se è necessario livellare l'apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (vedi figura).

Le gambe* si montano a incastro除去 la base della cucina.

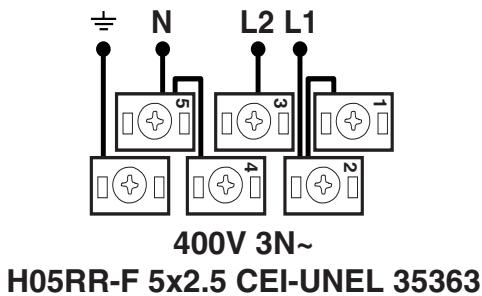

Collegamento elettrico Montaggio cavo di alimentazione

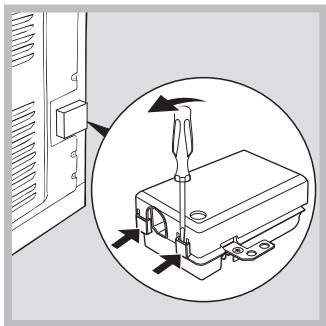

Aperture morsettiera:

• Servendosi di un cacciavite, fare leva sulle linguette laterali del coperchio della morsettiera;

• Tirare ed aprire il coperchio nella morsettiera.

Per la messa in opera del cavo eseguire le seguenti operazioni:

• svitare la vite del serracavo e le viti dei contatti

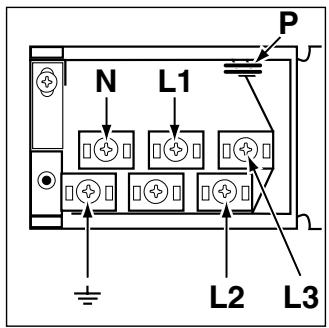

  ! I ponticelli vengono predisisti alla Fabbrica per il collegamento a 230V monofase (vedi figura).

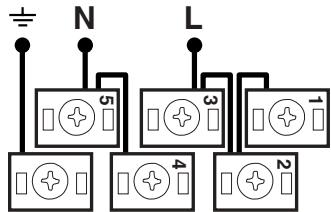

230V 1N~ H07RN-F 3x4 CEI-UNEL 35364

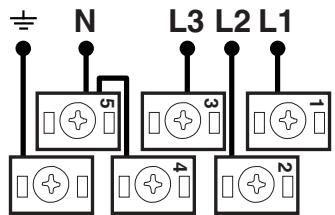

• per effettuare i collegamenti elettrici delle figure, utilizzare i due ponticelli alloggiati dentro la scatola (vedi figura - riferimento "P")

• Presente solo su alcuni modelli.

400V 2N~ H05RR-F 4x2.5 CEI-UNEL 35363

- fissare il cavo di alimentazione nell'apposto fermacavo e chiudere il coperchio.

Collegamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico individato nella targhetto caratteristiche posta sull'apparecchio (vedi tabella Dati tecnici). In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrogatto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato della targhettoe caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere lavorente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

LABELLA CARATTERISTICHE
Dimensioni	32x43,5x40 cm
Forno HxLxP
Volume	lt. 56
Dimensioni usili del cassetto scaldavivande	larghezza cm 42 profundità cm 44 altezza cm 8,5
Tensione e frequenza d'alimentazione	vedi targhetta caratteristiche
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei forn i elettrici. Norma EN 50304 Consumo energia dichiarazione Classe convenzione Forzata - funzione di riscaldamento: Gratin.
CE	Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modifications - 89/336/CEE del 03/05/89 (Compatibleità Elettromagnetica) e successive modifications - 90/369/CEE del 29/06/90 (Gas) e successive modifications - 93/68/CEE del 22/07/93 e successive modificazioni - 2002/96/EC.

IT

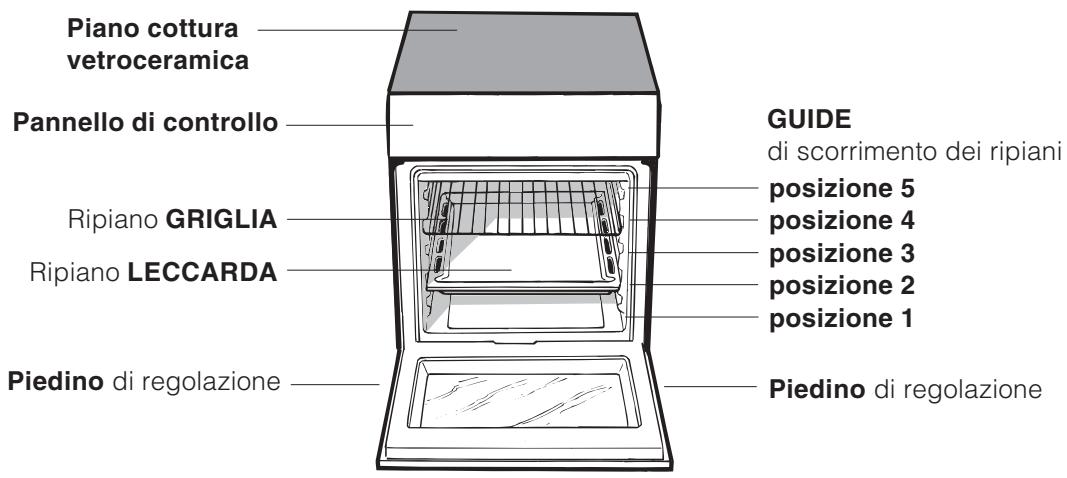

Vista d'insieme

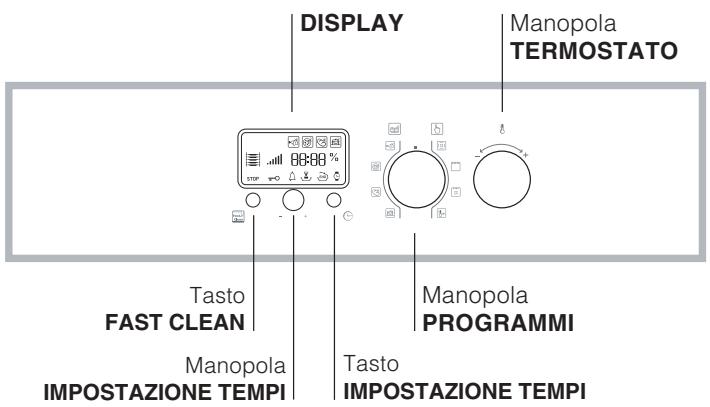

Pannello di controllo

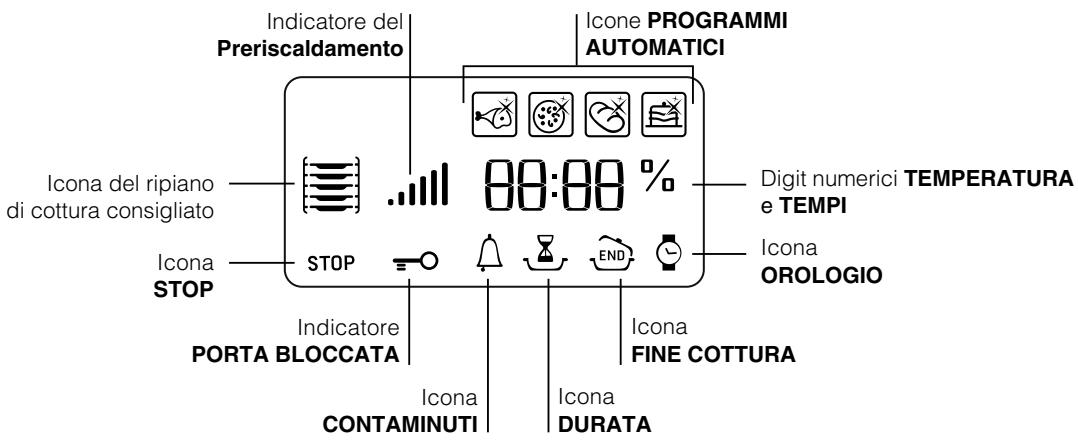

Display

* Presente solo su alcuni modelli.

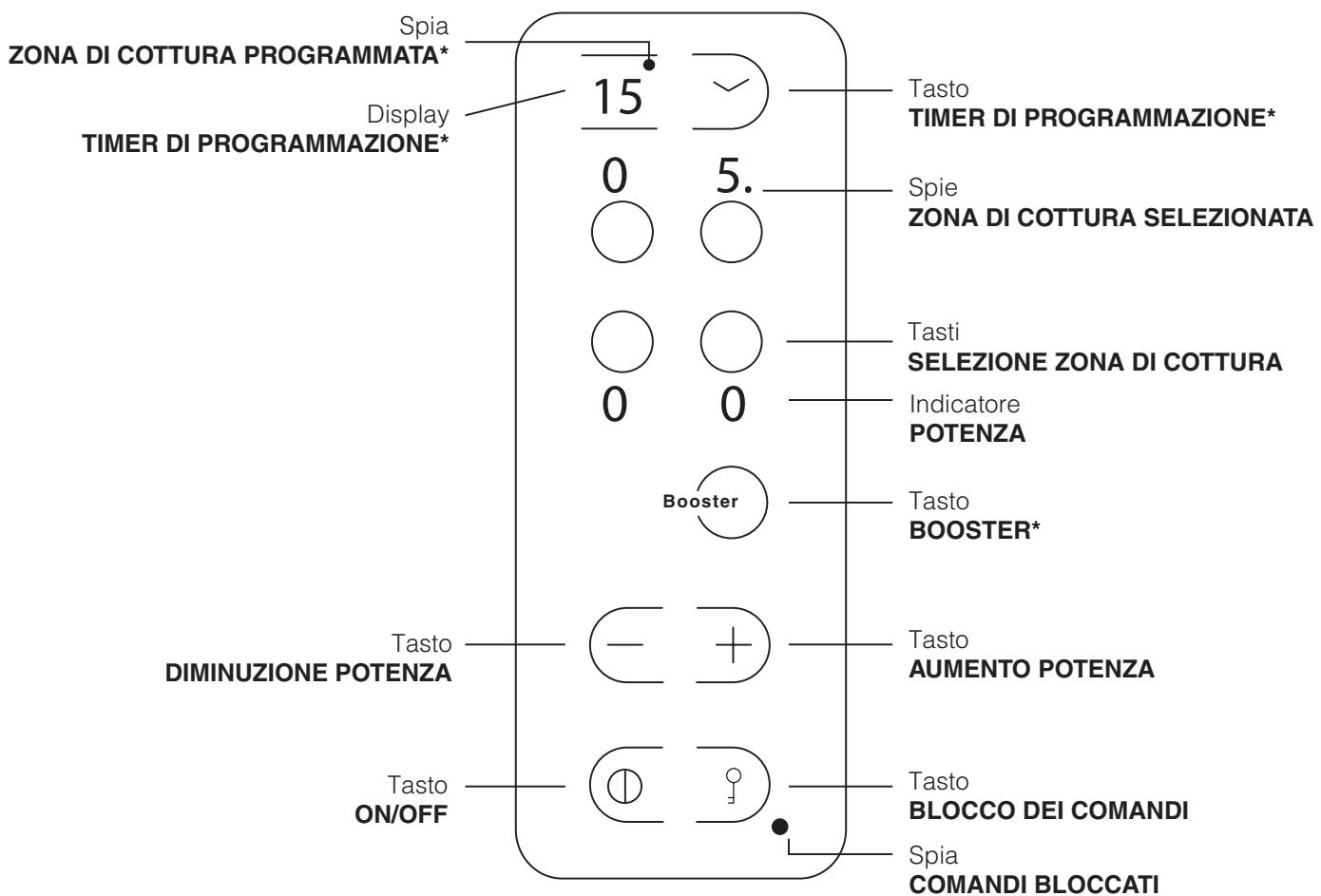

Pannello di controllo piano di cottura

• Display TIMER DI PROGRAMMAZIONE visualità le scelte relative alla programmazione (vedi Utilizzo del piano cottura).
• Tasto TIMER DI PROGRAMMAZZIONE per regolare la programmazione di ciascuna zona di cottura (vedi Utilizzo del piano cottura).
• Spie ZONA DI COTTURA PROGRAMMATA indicano che la zona di cottura relativa è stata programmata (vedi Utilizzo del piano cottura).
• Tasto ON/OFF per accendere e spagnere l'apparecchio.
• Tasto BLOCCO DEI COMANDI per impedire modifichefortuitealle regolazioni del piano cottura (vedi Utilizzo del piano cottura).

• Spia COMANDI BLOCCATI segnala l'avvenuto blocco dei comandi (vedi Utilizzo del piano cottura).

• Tasto BOOSTER per accendere la sovr alimentazione - 3000 W - della zona di cottura (vedi Utilizzo del piano cottura).

• Spia ZONA DI COTTURA SELECTIONATA indica che la zona di cottura relativa è stata selezionata e quando sono possibili le varie regolazioni
• Tasti SELECTIONE ZONA DI COTTURA per selezionare la zona di cottura desiderata
• Indicatore POTENZA segnala visivamente il livello di calore raggiunto.
• Tasto AUMENTO POTENZA per accendere la piastra e regolare la potenza (vedi Utilizzo del piano cottura).
• Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piastra (vedi Utilizzo del piano cottura).

T

! Prima dell'uso, togliere tassativamente le pellicole in plastica poste ai lati dell'apparecchio

Impostare l'orologio

! Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la fine di una cottura.
1. Premere più volte il tasting © finché non

lampeggiano l'icona e i primi due digit numerici sul DISPLAY;

1. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "-" per regolare l'ora;
2. premere di nuovo il tasto finché non lampeggiano gli altri due digit numerici sul DISPLAY;
3. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+"e"-per regolare i minuti;
4. premere nuovamente il tasting © per confermare.

Impostare il contaminuti

! Questa funzione non interrompe la cottura e prescinde dall'utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.

1. Premere più volte il tasting finché non

lampeggiano l'icona e i tre digit numerici sul DISPLAY;
2. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "- per regolare i minuti;
3. premere nuovamente il tasting per confermare. Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionera il segnale acustico.

Uso delorno

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi specnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Ilorno entra nella fase di preriscaldamento, l'indicatore del preriscaldamento si illumina.

É possible modificare la temperature ruotando la manopola TERMOSTATO.

1. Quando si spegne l'indicatore del

preriscaldamento .e si avverte un segnale acustico il preriscaldamento è completo: introdurre gli alimenti.

1. Il DISPLAY visualizza l'icona che consiglia il livello sul quale posizionare la teglia.
2. Durante la cottura è sempre possible:
3. modificare il programma di cottura agenda sulla manopola PROGRAMMI;
4. modificare la temperatura agenda sulla manopola TERMOSTATO;
5. pianificare la durata e l'ora di fine della cottura (vedi programmi di cottura);
6. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".
7. Trascorse due ore il forno si spegne automaticamente: tale tempo è preimpostato per motivi di sicurezza in tutti i programmi di cottura. è possibile modificare la durata della cottura (vedi programmi di cottura).
8. In caso di black-out, se la temperature del fornon non si è abbassata troppo, l'apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio,,invece,non vengono ripristinate al ritorno della corrente e devono essere riprogrammate.

! Nel programma BARBECUE non è previsto il preriscaldamento.

! Non appoggiare mai oggetti sul fondo del forn o perché si rischiano danni allo smalto.
! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d'aria che esce tra il pannello di controllo e la porta del forno. All'inizio del programma FAST CLEAN la ventola funzione a bassa velocità.

!A fine cottura la ventola rimane attiva finché ilorno non è sufficientemente freddo.

Luce delorno

Aorno spento la lampadina cui èsere accesa in qualunque momento agli aperdo la porta del forno.

• Presente solo su alcuni modelli.

Programmi di cottura manuali

! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 40^ e 250^ .

Nel programma BARBECUE il valore preimpostato è un livello di potenza espresso in %. Anch'esso può essere regolato manualmente.

Programma MULTILIVELLO

Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possibleutilizzare fino a un massimo di due ripianicontemporaneamente.

Programma BARBECUE

Si attiva l'elemento riscaldante superiore. Ruotando la manopola TERMOSTATO, il DISPLAY indichera i livelli di potenza impostabili, che vanno da 5% fino a 100% . La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un'alta temperatura superficieale. Effettuare le cotture con la porta delorno chiusa.

Programma GRATIN

Si attiva l'elemento riscaldante superiore e durante una parte del cicloanche l'elemento riscaldante circolare, entrano in funzione la ventola. Unisce all'irradiazione termica unidirezionale la circolazione forzata dell'aria all'interno delorno.

Cio impedisce la bruciatura superficieale degli alimenti,. augmentando il potere di penetrazione del calore.

Effettuare le cotture con la porta delorno chiusa.

Programmi BASSA TEMPERATURA

Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90^ .

Programmi di cottura automatici

! La temperatura e la durata di cottura sono prestabilitite e non possono essere modificatetramite ilsystema C.O.P.® (Cottura Ottimale Programmata)

che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata informando a freddo o a caldo; per il posizionamento della teglia si consiglia di far

riferimento al livello indicateo dall'icona

! Al raggiungimento della fasa di cottura ilorno emette un segnale acustico.

! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture.

Programma CARNE

Utilizzare esta funzione per cuocere carni di vitello, maiale, agnello. Informare a forno freddo. E'comunque possibile informareanche a forno caldo.

Programma PIZZA

Utilizzato cette funzione per realizzare della pizza. Fare riferimento al capitolo seguente per la ricetta e dettagli.

Programma PANE

Utilizzato但这a funzione per realizzare del pane. Fare riferimento al capitolo seguente per la ricetta e dettagli.

Programma DOLCI

Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sia a base di lievito chimico e alla lievito. Informare a forno freddo. E'comunque possibile informareanche a forno caldo.

Programma PIZZA

Per ottenere i migliori risultati vi consigliamo di seguire attendentamente leindicazioni sotto riportate:

• rispettare la ricetta;
• il peso dell'imposto delve essere da 500g a 700g.
• imburrare leggermente la leccarda.

Ricetta per la PIZZA :

1 Leccarda, Ripiano basso, a Forno Freddo o Caldo Ricetta per 3 pz peze di circa 550g : 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere)

• Lievitatione nell'ambiente : 1 ora.
• Informare aorno freddo caldo
  Lanciare la cottura PIZZA

Programma PANE

Per ottenere i migliori risultati vi consigliamo di seguire attendentamente leindicazioni sotto riportate:

rispettare la ricetta;
- il peso massimo per leccarda;
- non dimenticare di mettere 1dl di acqua fredda sulla leccarda alla posizione 5;
- la lievitazione del impasto va fatto a temperatura ambiente per 1 ora o 1 ora e mezzo, in funzione della temperatura della stanza, e in pratica, fino al raddoppio del impasto.

Ricetta per il PANE :

1 Leccarda di 1000g Max, Ripiano basso
2 Leccarde di 1000g Max, Ripiani basso e medio

Ricetta per 1000g d'impasto : 600g Farina, 360g Acqua, 11g Sale, 25g livito fresco (oppure 2 bustini in polvere) Processo:

• Mescolare la farina ed il sale in un grande recipiente.
• Diluire il lievito nell'acqua leggermente tiepida (circa 35 gradi).
• Aprite la farina a fontana.
• Versare il miscuglio di acqua e lievito
• Lavorare fino ad ottenimento di un impasto omogeneo e poco colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.
• Formare una palla,METtere l'impasto in un'insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell'impasto si secchi. Mettere l'insalatiera nel forno alla funzione manuale BASSA TEMPERATURA a 40^ e lasciar lievitare per circa 1 ora (il volume dell'imposto deve raddoppiare)
• Dividere la palla per ottenere i diversi panei.
• Disporli sulla leccarda su una carta forno.
• Cospargere i pani di farina.
• Fare dei tagli sui pani.
• Mettere 1dl di acqua distillata fredda sul fondo delorno. Per la pulizia, si consiglia l'utilizzo di acqua e aceto.
• Informare aorno freddo.

Lanciare la cottura PANE

• Alla fine della cottura, lasciare risposare i pani su una griglia fino a completo raffreddamento.

Programmare la cottura

! La programmazione è possibile solo après avoir selezionato un programma di cottura.

Programmare la durata di cottura

1. Premere piu volte il tasting finché non
   lampeggiano l'icona e i tre digit numerici sul DISPLAY;
2. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "-" per regolare il tempo desiderato;
3. premere nuovamente il tasting per confermare;

4. a tempo scaduto, sul DISPLAY compare la scritta END, il forno termina la cottura e viene emesso un segnale acustico.

5. Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15.

Programmare la fine di una cottura

! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descrietta per la durata;
2. poi premere il tastingo finché non lampeggiano I'icona e i due digit numerici sul DISPLAY;

3. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "- per regolare l'ora;

4. premere di nuovo il tasting finché non lampeggiano gli altri due digit numerici sul DISPLAY;

5. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "- per regolare i minuti;
6. premere nuovamente il tasting per confermare;
7. a tempo scaduto, sul DISPLAY compare la scritta END, ilorno termina la cottura e viene emesso un segnale acustico.
8. Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15.

Le icone e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l'ora di fine cottura e la durata.

Per annullare una programmazione ruotare la manopola PROGRAMMI in posizione "0".

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni 1 e 5: sono investite direttamente dall'aria calda che potrebbe provocare bruciature sui cibi delicati.

! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disponre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTILIVELLO

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non restsa costamente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
• Nel caso di pzpe molto farcite e consigliabile inserire la mozzarella a metà cottura.

Tabella cottura inorno

Programmi	Alimenti	Peso(Kg)	Posizione dei ripiani		Preriscaldamento	Temperatura consigliata(°C)	Durata cottura(minuti)
			guide standard	guide scorrevoli
Multilivello*	Pizza su 2 ripiani		2 e 4	1 e 3	Si	220-230	20-25
	Crostate su 2 ripiani/torte su 2 ripiani		2 e 4	1 e 3	Si	180	30-35
	Pan di spagna su 2 ripiani (su leccarda)		2 e 4	1 e 3	Si	170	20-25
	Pollo arrosto + patate	1+1	1 e 2/3	1 e 3	Si	200-210	65-75
	Agnello	1	2	1	Si	190-200	45-50
	Sgombro	1	1 o 2	1	Si	180	30-35
	Lasagne	1	2	1	Si	190-200	35-40
	Bignò su 2 ripiani		2 e 4	1 e 3	Si	190	20-25
	Biscotti su 2 ripiani		2 e 4	1 e 3	Si	190	10-20
	Salatini di sfoglia al formaggio su 2 ripiani		2 e 4	1 e 3	Si	210	20-25
	Torte salute		1 e 3	1 e 3	Si	200	20-30
Barbecue*	Sgombi	1	4	3	No	100%	15-20
	Soglio e seppie	0,7	4	3	No	100%	10-15
	Spiedini di calamari e gamberi	0,7	4	3	No	100%	8-10
	Filetto di merluzzo	0,7	4	3	No	100%	10-15
	Verdure alla griglia	0,5	3 o 4	2 o 3	No	100%	15-20
	Bistecca di vitello	0,8	4	3	No	100%	15-20
	Salsicce	0,7	4	3	No	100%	15-20
	Hamburger	n° 4 o 5	4	3	No	100%	10-12
	Toast (o pane tostato)	n° 4 o 6	4	3	No	100%	3-5
	Pollo allo spiedo con girarrosto (ove presente)	1	-	-	No	100%	70-80
	Agnello allo spiedo con girarrosto (ove presente)	1	-	-	No	100%	70-80
Gratin*	Pollo alla griglia	1,5	2	2	No	210	55-60
	Seppie	1	2	2	No	200	30-35
	Pollo allo spiedo con girarrosto (ove presente)	1,5	-	-	No	210	70-80
	Anatra allo spiedo con girarrosto (ove presente)	1,5	-	-	No	210	60-70
	Arrosto di vitello o manzo	1	2	2	No	210	60-75
	Arrosto di maiale	1	2	2	No	210	70-80
	Agnello	1	2	2	No	210	40-45
Bassa temperature	Scongelamento		2 o 3	2	No	-	-
	Lievitazione		2 o 3	2	No	-	60-90
	Riscaldamento cibi		2 o 3	2	No	-	-
	Pastorizzazione		2 o 3	2	No	-	-
Pizza automatica	Pizza (vedi ricetta)	1	2	2	No	-	23-33
	Focaccia(impasto di pane)	1	2	2	No	-	23-33
Pane automatico	Pane (vedi ricetta)	1	2	2	No	-	55
Dolci automatico	Dolci a pasta lievitata	1	2 o 3	2	No	-	35-55
Carne automatico	Arrosti	1	2 o 3	2	No	-	60-80

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento delorno sono preimpostati e non modificabili manually.

! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunique scomparirà presto.
! Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a quello punto è possibile accendere il piano cottura.

Accensione del piano cottura

L'accensione del piano cottura avviene tenerdo premuto il tasting © per circa un secondo.

Accensione delle zone di cottura

Ciascuna zona di cottura viene azionata tramite il dispositivo di regolazione della potenza composto da due tasti (-e +) .

• Premere il tasto "+" per attivare la piastra, poi impostare la potenza desiderata agenda sui tasti "-" e "+"
• Per impostare direttamente la potenza massima, premere brevamente il tasto " -".

Funzione booster*

Per accelerare i tempi di riscaldamento, nelle zone di cottura posteriori è possibile attivare la funzione booster premendo il tasto Booster. Sul diaply indicatore della potenza appeare "P". Questa funzione sovr alimenta a 3000 W la zona di cottura interessata.

Il booster si interrompe automaticamente après 4 minuti. Finché il booster di una delle zone di cottura posteriori è attivo, la zona

di cottura anteriore relativà è limitata alla potenza massima di 600 W (es: se è attivo il booster nella piastra posteriori sinistra, si abbassa la potenza della piastra anteriore sinistra).

Spegnimento delle zone di cottura

• Premere il tasto ":-: la potenza della zona di cottura scende progressivamente, fino allo spegnimento.
• Oppure premere contemporaneamente i tasti “-” e “+”: la potenza torna immediatamente a 0 e la zona di cottura si spegne.

Programmazione della durata di una cottura*

! É possibile programme toutes le zone di cottura per una durata compresa tra 1 e 99 minuti.

1. Selezionare la zona di cottura tramite il tasto di selezione corrispondente.
2. Regolarne la temperatura.
3. Premere il tasto di programamzione
4. Impostare la durata di cottura desiderata tramite i tasti “-” e “+”.
5. Confermare premendo il tasting

Il conto alla rovescia del timer ha inizio imeditamente. La fine della cottura programmata è individata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne.

Ripetere la procedura sopra descrietta per agli piatra che si intende programmare.

Blocco dei comandi

Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto i comandi si bloccano e la spia che si trova sopra al tasto si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto per quale istante, la spia si spegne e i comandi si sbloccano.

Spegnimento del piano cottura

Premendo il tasto l'apparecchio si spegne. Se i comandi dell'apparecchio sono stati bloccati, continueranno ad essere bloccatianche dopo aver riacceso il piano di cottura. Per poter riaccendere il piano è necessario prima sbloccare i comandi.

Consigli pratici per l'uso dell'apparecchio

! Adoperare recipienti di cottura il cui materiale di fabbricazione sia compatibile con il principio dell'induzione (materiale ferromagnetico). Si raccomanda l'uso di pentole in: ghisa, acciaio smaltato o inox speciale per induzione. Per sincerarsi della compatibilità di unrecipient è sufficiente fare una prova con una calamita.

Inoltre, per ottenere le migliorari prestazioni dal piano di cottura:

• Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante.

• Adoperare pentole di diametro sufficiente a copririre completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse.
• Evitare di utilizzato le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas più deformare il fondo della pentola, che perde aderenza.

Dispositivi di sicurezza

Rilevamento dei recipienti

Ciascuna zona di cottura è provvista di un dispositivo di rilevamento della pentola. La piastra emette calore unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. La spia lampeggiante può includare:

• una pentola incompatible
• una pentola di diametro insufficiente
• il sollevamento della pentola

Indicatori di calore residuo

Finché la temperatura delle zone di cottura rimane superiore a 60^ ,anche dello arresto gli indicatori di calore residuo situati vicino alla zona di cottura relativa restano accesi per prevenir il rischio di usioni.

Surriscaldamento

In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente e sul display appare “—”. Questo messaggio scompare e il piano torna utilizzato non appena la temperatura è scesa a un livello accettabile.

Interruttore di sicurezza

L'apparecchio è dotato di un interrottore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l'interruzione di sicurezza, il display indica "0".

Esempio: la piastra posteriore destra è impostata su 5, perché la piastra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 3 ore di funzionamento, la anteriore sinistra dopo 10 ore.

Livello di potenza	Tempo limite di funzionamento
1-2	10 ore
3	5 ore
4	4 ore
5-6	3 ore
7-8	2 ore
9	1 ore

Segnale acustico

Alcune anomalie, quali:

• un oggetto (pentola, posata, ecc.)izzato per altri 10 secondi sull'area dei comandi,
• un versamento sull'area dei comandi,
• una pressione esercitata a lungo su un tasting, possono provocare l'émissione di un segnale acustico. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. In queste situazioni i comandi si bloccano automaticamente: per sbloccarli premere il tasting [icona chiave], le impostazioni vengono mantenate. Se la causa dell'anomalia non viene rimossa, il segnale acustico persistsente e il piano si spegne.

Descrizione tecnica delle zone di cottura

Ilsystema a induzione è il procedimento di cottura piùrapidochesista.A diferenza delle piastre tradizionali,nonè la zona di cottura che si riscalda: il calore viene generatodirettamente all'interno della pentola,la quale dovrassoplsedere necessariamente un fondoinmaterialiferromagnetico.

PIANI COTTURA	CE6IFA F CE6IFA X F
Zone di cottura	Potenza
Posteriore destro	ID 1800 W – B 3000 W
Anteriore destro	I 1200 W – 600 W se*
Anteriore sinistro	I 1800 W
Posteriore sinistro	I 1200 W
Potenza max totale	6600 W

Legenda:

I = zona di cottura a induzione semplice.
ID = zona di cottura a induzione dopbia
B = booster: la zona di cottura può essere sovr alimentata a 3000 W
* = la potenza massima è limitata a 600 W finché è attivo il booster nella zona di cottura posteriore relativa (vedi Utilizzo del piano cottura).

!L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in quello libretto. Non utilizzato il piano come superficie di appoggio, né come tagliere.
• Il libretto riguarda un appearecchio di classe 1 (isolato) o classe 2 - sottoclasse 1 (incassato tra due mobili).
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Il piano in vetroceramica è resistenteagli urti meccanici,uttavia più incrinarsi (o eventualmente frantumarsi) se colpito con un oggettappuntito, quale un utensile. In questysiastici, scollegare immediamente l'apparecchio dallarete di alimentazione e rivolgersi all'Assistenza.
• Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell'apparecchio.
  Non ostruire le aperture di ventilazione e di smaltimento di calore.
  Utilizzare sempreGUanti da forno per inserire o estrarre recipienti.
• Non utilizzato liquidi infiammabili (alcol, benzina, ecc.) in prossimità dell'apparecchio quandoesso èin uso.
• Non riporre materiale infiammabile nel vano inferiore di deposito o nelorno: se l'apparecchio viene quello inavvertamente in funzione potrebbe incendiarsi.
• Le superfici interne del cassetto (se presente) possono divertare calde.
• Quando l'apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione.
  Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza.
  Non appoggiare oggetti pesanti sulla porta del forno aperta.
• Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalatoanche da un indicatore (vediAvvio eutilizzato).
• Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contento di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.

Assicurarsi che i manici delle pentole siano sempre rivolti.
verso l'internalo del piano cottura per evitare che vengano urtati accidentally.
Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perché possono diventare caldi.
- Avverenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi: Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetiche.

Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/336/CEE). è stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che sono siano conformi alle suddette normative. Il piano cottura a induzione genera campi elettromagnetici a breve portata.

Per evitaregni rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovr'a essere realizzato in conformità alle normative vigenti.

A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la "cottura ritardata" (vedi Programmi) e la "pulizia automatica ritardata" (vedi Manutenzione e cura), permettono di organizzarsi in tal senso.
• Si raccomanda di effettuare sempre le cotture BARBECUE e GRATIN a porta chiusa: sia per ottenerile migliorari risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondamente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.
• Gli accessori possono essere lavati come normali stoviglie,anche in lavastoviglie.
• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quando con una carta assorbente per cucina.
• Se il piano è particolaremente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.

• Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposto raschietto. Intervenire non appena possibile, alla attendere che l'apparecchio si via raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si possono ottenere usinga una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.

• In caso sul piano cottura si fosso recapitulamente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.

• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.
• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Controllare le guarnizioni delorno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. è consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina di illuminazione delorno

Per sostuire la lampadina di illuminazione delorno:

1. Togliere il coperchio in vetro, servendosi di un cacciavite.
2. Svitare la lampadina e sostituirla con una analoga: potenza 15 W, attacco E 14.

Rimontare il coperchio, prestando attenzione a posizionare correttamente la guarnizione (vedi figura).

Pulizia automatica FAST CLEAN

Il programma FAST CLEAN porta la temperature interna del forno a raggiungere i 500^ e attiva ilprocesso di pirolisi, ossia la carbonizzazione deiresidui. Lo sporco viene letteralmente incinerito. Durante la pulizia automatica, le superfici sono diventare molto calde: tenere i bambini a distanza. Attraverso il vetro della porta forno è possibile notare alcune particelle che si illuminano: si tratta di una combustione istantanea, assolutamente normale, che non comporta alcun pericolo.

Prima di attivare FAST CLEAN:

• con una spugna umida togliere dall'interno del forno i residui più consistenti. Non usare detergenti;
• estrarre tutti gli accessori;
• non lasciare strofinacci o presine sulla maniglia.
• posizionare la manopola PROGRAMMI su "0"

! Se il forno è eccessivamente caldo la pirolisi potrebbe non avviarsi. Aspettare che si raffreddi.

! L'attivazione del programma è possibile solo dopo aver chiuso la porta del forno.

Per attivare il ciclo di pulizia FAST CLEAN premere per circa 4 secondi il tasto Clean. Tramite la manopole IMPOSTAZIONE TEMPI è possibile scegliere il livello di pulizia desiderato con durata preimpostata e non modificabile:

1. Economico (ECO): ruotare la manopola verso “-”. Durata 1 ora;
2. Normale (NOR): livello iniziale. Durata 1 ora e 30 minuti;
3. Intensivo (INT): ruotare la manopola verso “+”. Durata 2 ore.
4. Premere il tasto © per confermare.

Anche per il ciclo FAST CLEAN, come per un normale ciclo di cottura, è possibile programmare quando far terminare il ciclo di pulizia (vedi Programmare la fine della pulizia automatica).

Dispositivi di sicurezza

• l'icona O sul display illuminata indica che la porta delorno si è bloccata automaticamente non appena la temperatura ha raggiunto valori elevati;
• l'icona STOP indica che in qualsiasi momento premendo il tasto è possibile annullare il ciclo di pulizia;
• in caso di evento anomalo, l'alimentazione degli elementi riscaldanti viene interrotta;
• a bloccaggio della porta avvenuto non è più possibile modificare le impostazioni di durata e fine ciclo.

Programmare la fine della pulizia automatica

1. Premere il tasting finché non lampeggiano l'icona e i due digit numerici sul DISPLAY;
2. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "- per regolare l'ora;
3. premere di nuovo il tasting finché non lampeggiano gli altri due digit numerici sul DISPLAY;
4. ruotare la manopola IMPOSTAZIONE TEMPI verso il "+" e "- per regolare i minuti;
5. premere nuovamente il tasting per confermare;
6. a tempo scaduto, sul DISPLAY la scritta END è viene emesso un segnale acustico.
7. Esempio: sono le ore 9:00, viene scelta una FAST CLEAN con livello Economico e quando con una durata preimpostata di 1 ora. Si pianifica le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:30.

Le icone e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l'ora di fine FAST CLEANe la durata.

Al terme della pulizia automatica

Per poter après la porta del forno sare necessario attendere che la temperature del forno sia scesa a un livello accettabile. A quello punto è possibile constatare la presenza di alcuni depositi di polvere bianca sul fondo e sulle pareti del forno: rimuoverle con una spugna umida a forno freddo. Se inceve si desidera approffitrare del calore immagazzinato per avviare una cottura, le polveri possonoanche restare: non comportano alcun pericolo per gli alimenti da cucinare.

Attenzione:

L'apparecchio è dotato di unsystema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: "F" seguito da numero. In queste casi è necessario l'intervento dell'assistenza tecnica.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA -RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completing disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

Italiano, 1

English, 16

Français, 33

Nederland, 49

CE6IFA F/HA CE6IFA X F/HA

Contents

Installation, 18-19
