MANUALE UTENTE CDE 129 HOTPOINT

Installazione, 2-3-4-5

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Primo ciclo di lavaggio

Dati tecnici

Istruzioni per l'installatore

Descrizione della Lavasciuga, 6-7

Pannello di controllo

Spie

Avvio e Programmi, 8

In breve: avviare un programma

Tabella dei programmi

Personalizzazioni, 9

Impostare la temperatura

Impostare l'asciugatura

Funzioni

Detersivi e biancheria, 10

Cassetto dei detersivi

Preparare la biancheria

Capi particolari

Woolmark Platinum Care

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Manutenzione e cura, 12

Escludere acqua e corrente elettrica

Pulire la Lavasciuga

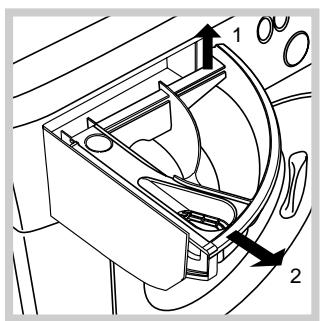

Pulire il cassetto dei detersivi

Curare oblò e cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Anomalie e rimedi, 13

Assistenza, 14

Estensione di garanzia Airbag

Hotpoint

ARISTON

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla Lavasciuga per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Disimballo e livellamento

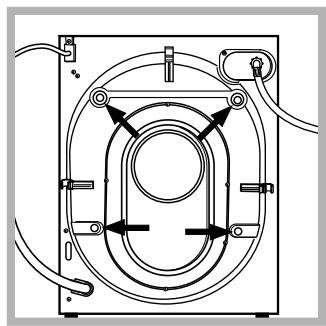

Disimballo

1. Disimballare la Lavasciuga.
2. Controllare che la Lavasciuga non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

1. Rimuovere le quattro viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica in dotazione.

3. Conservare tutti i pezzi: qualora la Lavasciuga debba essere trasportata, dovranno essere rimontati.

! Gli imballaggi non sono giocattoli per bambini.

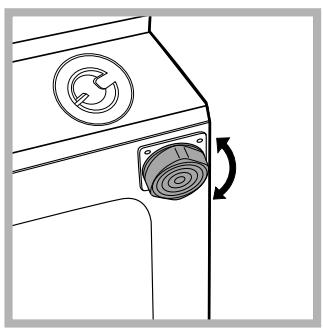

Livellamento

1. Installare la Lavasciuga su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

1. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la Lavasciuga uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell'acqua

A

1. Inserire la guarnizione A nell'estremità del tubo di alimentazione e avvitarlo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sia limpida.

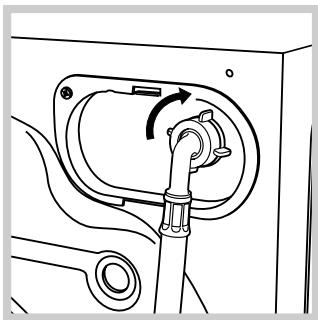

1. Collegare il tubo di alimentazione alla Lavasciuga avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

2. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).
! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

- la presa abbia la messa a terra e sia a norma di legge;

- la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);

- la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);

- la presa sia compatibile con la spina della Lavasciuga. In caso contrario sostituire la presa o la spina.

! La Lavasciuga non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

! A Lavasciuga installata, la presa della corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple.

! Il cavo non deve subire piegature o compressioni.

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma a 90°C senza prelavaggio.

Dati tecnici
Modello	CDE 129
Dimensioni	larghezza cm 59,5altezza cm 81,5profondità cm 54
Capacità	da 1 a 5 kg per il lavaggio;da 1 a 4 kg per l'asciugatura
Collegamenti elettrici	vedi la targhetta caratteristiche tecniche applicata sulla macchina
Collegamenti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 46 litri
Velocità di centrifuga	sino a 1200 giri al minuto
Programmi di controllo secondo la norma EN 50229	lavaggio:programma 3; temperatura 60°C; effettuato con 5 kg di carico.asciugatura:prima asciugatura effettuata con 1 kg di carico selezionando un tempo di 40 min; seconda asciugatura effettuata con 4 kg di carico e la manopola ASCIUGATURA sulla posizione [IMAGE].
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni- 2002/96/CE

Istruzioni per l'installatore

Applicazione del pannello in legno alla porta e inserimento della macchina nei mobili:

Nel caso in cui, dopo il montaggio del pannello in legno, sia necessario spedire la macchina per l'installazione finale, consigliamo di lasciarla nel suo imballo originale. A questo scopo l'imballo è stato realizzato in modo da permettere il montaggio del pannello di legno sulla macchina senza disimballare completamente il prodotto (vedi figure sottostanti).

Il pannello di legno che copre la facciata non deve essere di spessore inferiore a 18 mm e può essere incernierato sia sul lato destro che sinistro. Per ragioni di praticità d'uso della macchina consigliamo lo stesso senso di apertura dell'oblò con le cerniere applicate sul lato sinistro.

• n° 6 viti autofilettanti l = 13 mm "tipo A".
• n° 2 viti metriche testa svasata l = 25 mm "tipo B"; per il fissaggio del riscontro magnete al mobile.
• n° 4 viti metriche l = 15 mm "tipo C"; per il montaggio dei supporti cerniera al mobile.
• n° 4 viti metriche l = 7 mm "tipo D"; per il montaggio delle cerniere ai supporti.

Montaggio dei particolari sulla facciata della macchina.

• Montare i supporti cerniera alla facciata posizionando il foro indicato da una freccia nella fig. 1 verso l'interno della facciata, utilizzando le viti tipo C.
• Montare il riscontro magnete dalla parte opposta in alto utilizzando le due viti tipo B.
• Interporre tra la facciata della macchina e il riscontro magnete, il distanziale indicato in fig. 4/B.

Uso della maschera di foratura.

• Per tracciare le posizioni dei fori sul lato sinistro del pannello, allinerare la maschera di foratura al lato superiore e sinistro del pannello facendo riferimento alle linee tracciate alle estremità.
• Per tracciare le posizioni dei fori sul lato destro del pannello, allinerare la maschera di foratura al lato superiore e destro del pannello.
• Con una fresa di adeguate dimensioni realizzare le quattro sedi che dovranno alloggiare le due cerniere, il tassello di gomma e il magnete.

Montaggio dei particolari sul pannello di legno (Antina).

• Inserire le cerniere nelle sedi predisposte (la parte mobile della cerniera deve trovarsi verso l'esterno del pannello) e fissarle con 4 viti del tipo A.
• Inserire il magnete nella sede in alto dalla parte opposta alle cerniere e fissarlo con due viti tipo B.
• Inserire il tassello in gomma nella sede in basso. Il pannello è ora pronto per essere montato sulla macchina.

Montaggio del pannello alla macchina.

Inserire il nasello della cerniera indicato dalla freccia nella fig. 2 nella sede del supporto cerniera spingere il pannello verso la facciata della macchina e fissare le due cerniere con le due viti tipo D.

Fissaggio della guida zoccolo.

Se la macchina è installata ad una estremità della cucina componibile montare una o entrambe le guide zoccolo come indicato in fig. 8, regolandone la profondità in funzione della posizione dello zoccolo e se necessario fissarlo alle stesse (fig. 9).

Per montare la guida zoccolo agire cone segue (fig. 8): Fissare la squadretta P con la vite R, infilare la guida zoccolo Q nell'apposita asola e una volta posizionata nel punto desiderato bloccarla alla squadretta P con la vite R.

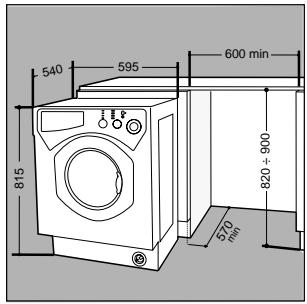

Inserimento della macchina nei mobili.

• Spingere l'apparecchio nell'apertura allineandola con gli altri mobili (fig. 6).
• Agire sui piedini di regolazione per portare la macchina all'altezza desiderata.

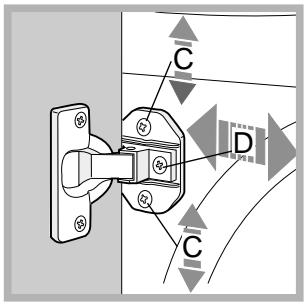

• Per regolare la posizione del pannello in legno in senso verticale ed orizzontale, agire sulle viti C e D come indicato in fig. 7.

Importante: chiudere la parte inferiore della facciata con lo zoccolo a battuta sul pavimento.

540 595 600 min 815 820 ÷ 900 570 min

Fig. 6

C D C

Fig. 7

Q P R R

Fig. 8

Accessori in dotazione per la regolazione in altezza.

Alloggiate nel coperchio di polistirolo (fig. 10) si trovano: 2 traverse (G); 1 listello (M)

G M

all'interno del cestello si trovano:

4 piedini supplementari (H)
4 viti (I)
4 viti (R)
4 dadi (L)
2 guide zoccolo (Q)

Fig. 10

Regolazione in altezza della macchina.

La macchina può essere regolata in altezza (da 815 mm a 835 mm) agendo sui 4 piedini.

Se si desidera portarla ad un'altezza superiore a quella sopraindicata, arrivando fino a 870 mm, occorre utilizzare i seguenti accessori:

le 2 traverse (G); i 4 piedini (H); le 4 viti (I); i 4 dadi (L), quindi agire come segue (fig. 11):

togliere i 4 piedini originali, posizionare una traversa G nella parte anteriore della macchina, fissarla con le viti I (avvitandole nei fori dove erano montati i piedini originali) quindi inserire i nuovi pedini H.

Ripetere la stessa operazione nella parte posteriore della macchina. A questo punto regolando i piedini H la macchina può essere abbassata o alzata da 835 mm a 870 mm.

Una volta raggiunta l'altezza desiderata bloccare i dadi L alla traversa G.

Per regolare la macchina ad un'altezza compresa tra 870 mm e 900 mm occorre montare il listello M regolando i piedini H fino all'altezza desiderata. Per inserire il listello agire come segue: allentare le tre viti N poste nella parte anteriore della copertura Top, inserire il listello M come indicato nella fig. 12, quindi bloccare le viti N.

G L H I

Fig. 11

M N

Fig. 12

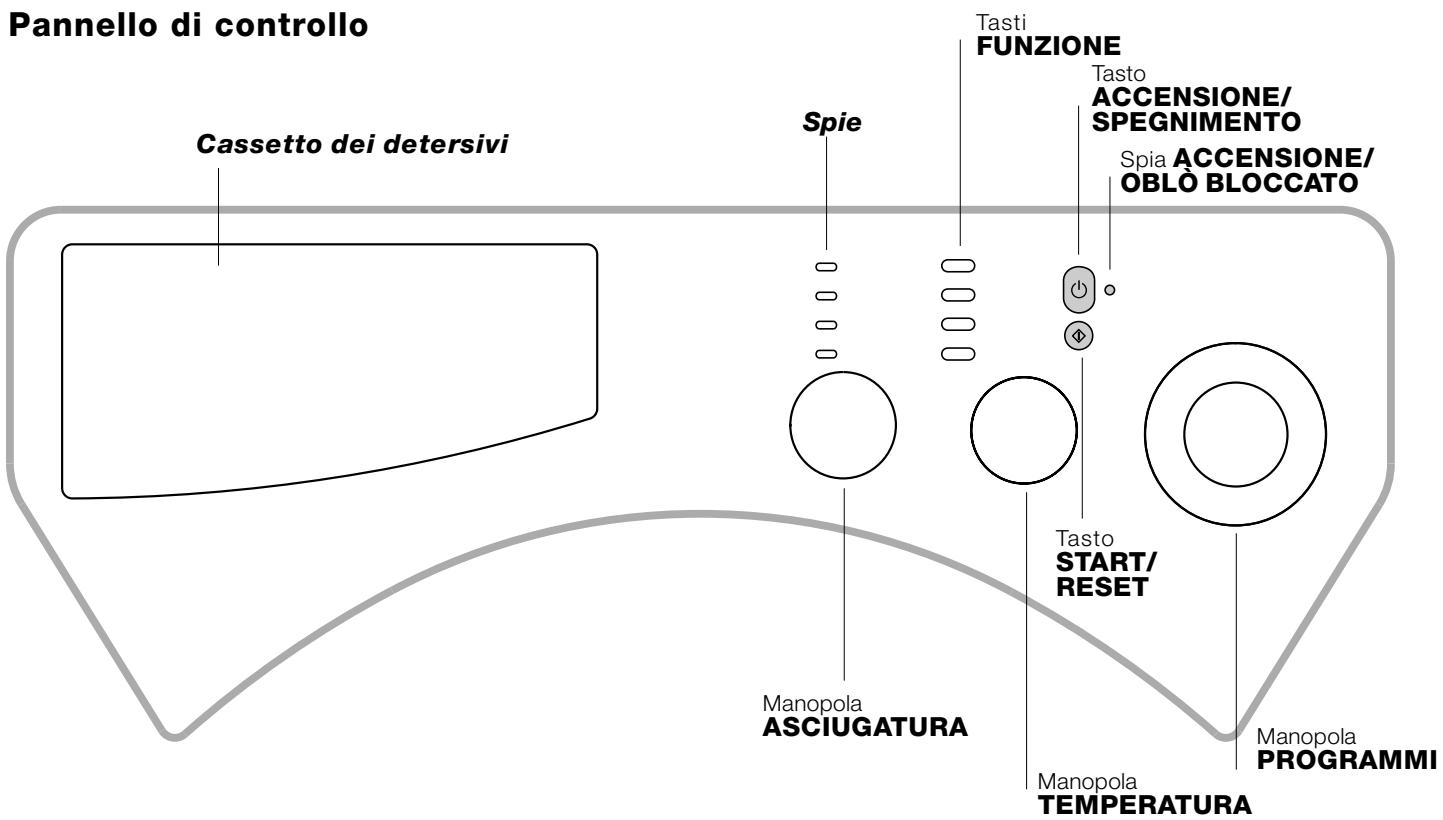

Pannello di controllo Cassetto dei detersivi Spie Tasti FUNZIONE Tasto ACCENSIONE/ SPEGNIMENTO Spia ACCENSIONE/ OBLÔ BLOCCATO Tasto START/ RESET Manopola ASCIUGATURA Manopola TEMPERATURA Manopola PROGRAMMI

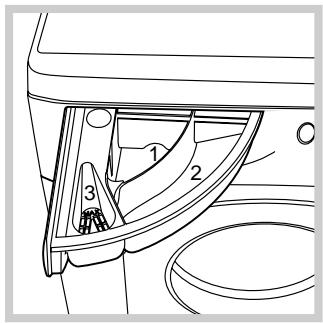

Cassetto dei detersivi per caricare detersivi e additivi (vedi pag. 10).

Spie per seguire lo stato di avanzamento del programma di lavaggio.

Se è stata impostata la funzione Delay Timer, indicheranno il tempo mancante all'avvio del programma (vedi pag. 7).

Manopola ASCIUGATURA per impostare l'asciugatura desiderata (vedi pag. 9).

Tasti FUNZIONE per selezionare le funzioni disponibili. Il tasto relativo alla funzione selezionata rimarrà acceso.

Manopola TEMPERATURA per impostare la temperatura o il lavaggio a freddo (vedi pag. 9).

Tasto ACCENSIONE/SPEGNIMENTO per accendere e spegnere la Lavasciuga.

Tasto START/RESET per avviare i programmi o annullare quanto erroneamente impostato.

Spia ACCENSIONE/OBLÒ BLOCCATO per capire se la Lavasciuga è accesa e se l'oblò è apribile (vedi pag. 7).

Manopola PROGRAMMI per impostare i programmi (vedi pag. 8). La manopola è del tipo a scomparsa: per estrarla premerla leggermente al centro.

Durante il programma la manopola resta ferma.

Nota: Per evitare vibrazioni eccessive prima di ogni centrifuga la macchina distribuisce il carico in modo uniforme, questo avviene effettuando delle rotazioni continue del cesto ad una velocità leggermente superiore a quella di lavaggio.

Quando nonostante ripetuti tentativi il carico non viene perfettamente distribuito, la macchina effettua la centrifuga ad una velocità inferiore a quella prevista.

In presenza di eccessivo sbilanciamento la macchina effettua la distribuzione al posto della centrifuga.

Gli eventuali tentativi di bilanciamento possono allungare la durata totale del ciclo fino ad un massimo di 10 minuti.

Spie

Le spie forniscono informazioni importanti.

Ecco che cosa dicono:

Ritardo impostato:

Se è stata attivata la funzione Delay Timer (vedi pag. 9), dopo avere avviato il programma, inizierà a lampeggiare la spia relativa al ritardo selezionato:

2h 4h 6h 9h

Col trascorrere del tempo verrà visualizzato il ritardo residuo con il lampeggio della spia relativa:

2h 4h 6h 9h

Trascorso il ritardo selezionato la spia lampeggiante si spengnerà e avrà inizio il programma impostato.

Fase in corso:

Durante il ciclo di lavaggio le spie si accenderanno progressivamente per indicarne lo stato di avanzamento:

Prelavaggio / Lavaggio

Risciacquo

Centrifuga

Asciugatura

Nota:

- durante la fase di scarico si illuminerà la spia relativa alla fase Centrifuga.

- al termine del ciclo di asciugatura, la spia relativa alla fase 🚫 lampeggerà, per indicare che bisogna riportare la manopola ASCIUGATURA sulla posizione 0.

Tasti funzione

I TASTI FUNZIONE fungono anche da spie.

Selezionando una funzione il relativo tasto si illuminerà. Se la funzione selezionata non è compatibile con il programma impostato il tasto lampeggerà e la funzione non verrà attivata.

Nel caso venga impostata una funzione incompatibile con un'altra precedentemente selezionata rimarrà attiva solo l'ultima scelta.

La spia accesa indica che l'oblò è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia lampeggi prima di aprire l'oblò.

! Il lampeggio veloce della spia ACCENSIONE/OBLÒ BLOCCATO contemporaneo a quello di almeno un'altra spia segnala un'anomalia (vedi pag. 13).

In breve: avviare un programma

1. Accendere la Lavasciuga premendo il tasto ⏻. Tutte le spie si accenderanno per qualche secondo, poi si spengono e la spia ACCENSIONE/OBLÒ BLOCCATO inizierà a lampeggiare.
2. Caricare la biancheria e chiudere l'oblò.
3. Impostare con la manopola PROGRAMMI il programma desiderato.

4. Impostare la temperatura di lavaggio (vedi pag. 9).

5. Impostare l'asciugatura se necessario (vedi pag. 9).

6. Versare detersivo e additivi (vedi pag. 10).
7. Avviare il programma premendo il tasto START/RESET.
   Per annullare il ciclo impostato premere il tasto START/RESET per 2 secondi.
8. Al termine del programma la spia ACCENSIONE/OBLÒ BLOCCATO lampeggerà indicando che l'oblò è apribile. Estrarre la biancheria e lasciare l'oblò socchiuso per far asciugare il cestello. Spegnere la Lavasciuga premendo il tasto ⏻.

Tabella dei programmi

Natura dei tessuti e dello sporco	Program-mi	Tempe-ratura	Asciug-atura	Detersivo		Ammorbi-dente	Durata del ciclo (minuti)	Descrizione del ciclo di lavaggio
				prelav.	lavag.
Cotone
Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	1	90°C	•	•	•	•	137	Prelavaggio, lavaggio, risciacqui, centrifughe intermedie e finale
Bianchi estremamente sporchi (lenzuola, tovaglie, ecc.)	2	90°C	•		•	•	120	Lavaggio, risciacqui, centrifughe intermedie e finale
Bianchi e colorati resistenti molto sporchi	3	60°C	•		•	•	105	Lavaggio, risciacqui, centrifughe intermedie e finale
Bianchi e colorati delicati molto sporchi	3	40°C	•		•	•	93	Lavaggio, risciacqui, centrifughe intermedie e finale
Bianchi poco sporchi e colori delicati (camice, maglie, ecc.)	4	40°C	•		•	•	72	Lavaggio, risciacqui, centrifughe intermedie e finale
Asciugatura per tessuti di cotone			•
Sintetici
Colori resistenti molto sporchi (biancheria per neonati, ecc.)	5	60°C	•		•	•	77	Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori resistenti (biancheria di tutti i tipi leggermente sporca)	5	40°C	•		•	•	62	Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori resistenti molto sporchi (biancheria per neonati, ecc.)	6	50°C	•		•	•	73	Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori delicati (biancheria di tutti i tipi leggermente sporca)	7	40°C	•		•	•	58	Lavaggio, risciacqui, antipiega o centrifuga delicata
Colori delicati (biancheria di tutti i tipi leggermente sporca)	8	30°C	•		•	•	30	Lavaggio, risciacqui, e centrifuga delicata
Asciugatura per tessuti sintetici			•
Delicati
Lana	9	40°C	•		•	•	50	Lavaggio, risciacqui e centrifuga delicata
Tessuti molto delicati (tende, seta, viscosa, ecc.)	10	30°C			•	•	45	Lavaggio, risciacqui, antipiega o scarico
Asciugatura per tessuti delicati			•
PROGRAMMI PARZIALI
Risciacquo delicato			•			•		Risciacqui, antipiega o scarico
Centrifuga delicata			•					Scarico e centrifuga delicata
Scarico								Scarico

Note

Per la descrizione della funzione Antipiega vedi pag. 10. I dati riportati nella tabella hanno valore indicativo.

Programma speciale

Giornaliero 30' (programma 8 per Sintetici) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (8 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido.

i Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella dei programmi a pag. 8). La temperatura si può ridurre sino al lavaggio a freddo (☐).

Impostare l'asciugatura

Ruotando la manopola ASCIUGATURA si imposta il tipo di asciugatura desiderato. Sono previste due possibilità:

A - In base al tempo: Da 40 a 150 minuti.

B - In base al livello di umidità dei capi asciugati:

Stiro 📄: capi leggermente umidi, facili da stirare.

Armadio ☐: capi asciutti da riporre.

Extra secco ☐: capi molto asciutti, consigliato per spugne e accappatoi.

Alla fine dell'asciugatura viene effettuato un periodo di raffreddamento.

Se eccezionalmente il carico di biancheria da lavare ed asciugare è superiore al massimo previsto (vedi tabella a fianco), effettuare il lavaggio, e a programma ultimato, dividere il carico e rimetterne una parte nel cestello. Seguire a questo punto le istruzioni per effettuare solo l'asciugatura. Ripeti le stesse operazioni per il carico rimanente.

Tabella tempi di asciugatura
I dati riportati nella tabella hanno valore indicativo.

Tipo di tessuto	Tipo di carico	Carico max (Kg)	Extra secco	Armadio	Stiro
Cotone, Lino	Biancheria di diverse dimensioni	4	130	120	110
Cotone	Asciugamani in spugna	4	130	120	110
Terital, Cotone	Lenzuola, Camice	2,5	90	80	70
Acrilici	Pigiami, calzini, ecc.	1	65	60	60
Nylon	Sottoveste, calze, ecc.	1	65	60	60

Solo asciugatura

Ruotare la manopola PROGRAMMI su una delle posizioni di asciugatura ✉ in base al tipo di tessuto, quindi selezionare il tipo di asciugatura desiderato con la manopola ASCIUGATURA.

Importante: - Durante l'asciugatura viene effettuata una centrifuga se hai impostato uno dei programmi cotone e uno dei livelli di asciugatura (Extra secco 📄, Armadio 📄, Stiro 📄).

- L'asciugatura dei capi in lana deve essere effettuata esclusivamente selezionando i tempi (150-100-60-40 minuti). Per un carico di 1 Kg sono consigliati 60 minuti di asciugatura.

Se erroneamente viene selezionato uno dei tre livelli (Extra secco ☐, Armadio ☐, Stiro ☐). la macchina eseguirà un'asciugatura pari al tempo MAX previsto (150 minuti).

- Per carichi di cotone inferiori ad 1 Kg, utilizza il programma d'asciugatura relativo ai tessuti sintetici.

Funzioni

Le varie funzioni di lavaggio previste dalla Lavasciuga permettono di ottenere la pulizia e il bianco desiderati.

Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata, secondo la tabella sottostante;

2. l'accensione del tasto relativo segnala che la funzione è attiva.

Nota: Il lampeggio veloce del tasto indica che la funzione relativa non è selezionabile per il programma impostato.

Funzioni	Effetto	Note per l'uso	Attiva con i programmi:
Delay Timer	Ritarda l'avvio della macchina sino a 9 ore.	Premere più volte il tasto fino a far accendere la spia relativa al ritardo desiderato.Alla quinta pressione del tasto la funzione si disattiverà.N.B.: Una volta premuto il tasto Start/Reset, si può modificare il valore del ritardo solo diminuendolo.	Tutti
Super Wash	Consente un pulito impeccabile, visibilmente più bianco dello standard in Classe A.	Non è compatibile con l'opzione RAPIDO.	1, 2, 3, 4,5, 6, 7
Rapido	Riduce del 30% circa la durata del ciclo di lavaggio.	Non è compatibile con l'opzione SUPER WASH.	1, 2, 3, 4,5, 6, 7
Var. Centr. 1200-600	Riduce la velocità di centrifuga.		Tutti tranne 10 e Scarico.

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquina-re l'ambiente.

Estrarre il cassetto dei detersivi e inserire il detersivo o l'additivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere)

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell'avvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

L'ammorbidente non deve fuoriuscire dalla griglia.

! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma.

Preparare la biancheria

• Suddividere la biancheria secondo:
• il tipo di tessuto / il simbolo sull'etichetta.
• i colori: separare i capi colorati da quelli bianchi.
• Vuotare le tasche e controllare i bottoni.
• Non superare i valori indicati, riferiti al peso della biancheria asciutta:
  Tessuti resistenti: max 5 kg
  Tessuti sintetici: max 2,5 kg
  Tessuti delicati: max 2 kg
  Lana: max 1 kg

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particolari

Tende: piegarle e sistemarle dentro una federa o un sacchetto a rete. Lavarle da sole senza superare il mezzo carico. Utilizzare il programma 10 che esclude in automatico la centrifuga.

Piumini e giacche a vento: se l'imbottitura è d'oca o d'anatra si possono lavare nella lavabiancheria. Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzando la centrifuga delicata.

Scarpe da tennis: pulirle dal fango. Si possono lavare con i jeans e i capi resistenti, ma non con i capi bianchi.

Lana: per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1kg di carico.

Woolmark Platinum Care

Delicato come il lavaggio a mano.

Hotpoint/Ariston è l'unica lavasciuga ad aver ottenuto il prestigioso riconoscimento

Woolmark Platinum Care (M.0303) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana, anche quelli recanti l'etichetta "solo lavaggio a mano" 📂 (max.1kg). Con il programma "Lana" si ha quindi l'assoluta tranquillità di lavare in lavatrice tutti i capi in lana con la garanzia delle migliori performance.

Antipiega

Questa funzione interrompe il programma di lavaggio mantenendo la biancheria in ammollo nell'acqua prima dello scarico.

È attiva nei programmi 5 - 6 - 7 - 10 e Risciacquo delicato.

Per completare il ciclo premere il tasto START/RESET.

Per effettuare solo lo scarico posizionare la manopola sul simbolo relativo e premere il tasto START/RESET.

! La Lavasciuga è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
• La Lavasciuga deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non aprire il cassetto dei detersivi mentre la macchina è in funzione.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Durante il lavaggio l'oblò tende a scaldarsi.
• Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controlla che il cestello sia vuoto.
• Durante l'asciugatura l'oblò tende a scaldarsi.
• Non asciugare biancheria lavata con solventi infiammabili (es. trielina).
  • Non asciugare gommapiuma o elastomeri analoghi.
• Assicurati che durante le fasi di asciugatura il rubinetto dell'acqua sia aperto.
• Questa lavasciuga può essere impiegata soltanto per asciugare biancheria prelavata in acqua.

Smaltimento

- Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

- La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Tecnologia a servizio dell'ambiente

Se nell'oblò si vede poca acqua è perché con la nuova tecnologia Hotpoint/Ariston basta meno della metà dell'acqua per raggiungere il massimo pulito: uno scopo raggiunto per rispettare l'ambiente.

Risparmiare detersivo, acqua, energia e tempo

• Per non sprecare risorse bisogna utilizzare la Lavasciuga con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia.
• Il prelavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia.
• Trattando le macchie con uno scioglimacchia o lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia.
• Dosare bene il detersivo in base alla durezza dell'acqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Inoltre evitare il più possibile l'ammorbidente.
• Effettuando i lavaggi dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. La funzione Delay Timer (vedi pag. 9) aiuta molto a organizzare i lavaggi in tal senso.
• Se il bucato deve essere asciugato in un asciugatore, selezionare un'alta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della lavasciuga e si elimina il pericolo di perdite.
• Staccare la spina della corrente quando si pulisce la lavasciuga e durante i lavori di manutenzione.

Pulire la lavasciuga

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo verso l'esterno (vedi figura). Lavarlo sotto l'acqua corrente; questa pulizia va effettuata frequentemente.

Curare oblò e cestello

- Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

Pulire la pompa

La lavasciuga è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua;

2. pulire accuratamente l'interno;

3. riavvitare il coperchio.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

! Non utilizzare mai tubi già usati.

Può accadere che la Lavasciuga non funzioni. Prima di telefonare all'Assistenza (vedi pag. 14), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La Lavasciuga non si accende.

Il ciclo di lavaggio non inizia.

La Lavasciuga non carica acqua.

La Lavasciuga carica e scarica acqua di continuo.

La Lavasciuga non scarica o non centrifuga.

La Lavasciuga vibra molto durante la centrifuga.

La Lavasciuga perde acqua.

La spia ACCENSIONE/OBLÒ BLOCCATO lampeggia in modo veloce contemporaneamente ad almeno un'altra spia.

Si forma troppa schiuma.

La Lavasciuga non asciuga.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.
• In casa non c'è corrente.
  • L'oblò non è ben chiuso
• Il tasto ⏻ non è stato premuto.
• Il tasto START/RESET non è stato premuto.
• Il rubinetto dell'acqua non è aperto.
• Si è impostato un ritardo sull'ora di avvio (Delay Timer, vedi pag. 9).

- Il tubo di alimentazione dell'acqua non è collegato al rubinetto.

- Il tubo è piegato.

- Il rubinetto dell'acqua non è aperto.

• In casa manca l'acqua.

- Non c'è sufficiente pressione.

- Il tasto START/RESET non è stato premuto.

- Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 3).

- L'estremità del tubo di scarico è immersa nell'acqua (vedi pag. 3).

- Lo scarico a muro non ha lo sfiato d'aria.

Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la Lavasciuga e chiamare l'Assistenza. Se l'abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la Lavasciuga carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

• Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi pag. 8).
• È attiva la funzione “Antipiega”: per completare il programma premere il tasto START/RESET (vedi pag. 9).
• Il tubo di scarico è piegato (vedi pag. 3).
• La conduttura di scarico è ostruita.
• Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi pag. 2).
• La Lavasciuga non è in piano (vedi pag. 2).
• La Lavasciuga è stretta tra mobili e muro (vedi pag. 2).
• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi pag. 2).
• Il cassetto dei detersivi è intasato (per pulirlo vedi pag. 12).
• Il tubo di scarico non è fissato bene (vedi pag. 3).

• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla.
  Se l'anomalia persiste, chiamare l'Assistenza.

• Il detersivo non è specifico per Lavasciuga (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).
  • Il dosaggio è stato eccessivo.

• La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto.
• In casa non c'è corrente.
  • L'oblò non è ben chiuso
• Si è impostato un ritardo sull'ora di avvio (Delay Timer, vedi pag. 9).
• la manopola ASCIUGATURA è nella posizione 0.

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi pag. 13);
• Riavviare il programma per controllare se l'inconveniente è stato ovviato;
• In caso negativo, contattare il Numero Unico 199.199.199*;

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N);

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia AIRBAG

AIRBAG

Ad integrazione della garanzia legale, Ariston offre l'estensione di garanzia AIRBAG: una formula che con una minima spesa iniziale, garantisce al cliente 5 anni di assistenza tecnica qualificata. In caso di guasto, il cliente che abbia aderito al programma Airbag avrà diritto gratuitamente a:

• l'intervento entro 48 ore dalla chiamata;
• il contributo per spese di trasferta del Tecnico;
• la manodopera;
  • le parti di ricambio originali;
• il trasporto dell'elettrodomestico non riparabile in loco;

La garanzia prevede inoltre la sostituzione dell'elettrodomestico non riparabile con una franchigia a carico del cliente (in relazione all'anzianità dell'elettrodomestico).

Per maggiori informazioni rivolgersi al numero unico 199.199.199*.

* Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

GB

English

CDE 129

Contents
