BEDIENUNGSANLEITUNG CDE 129 HOTPOINT

Auspacken und Aufstellen

Wasser- und Elektroanschlüsse

Erster Waschgang

Technische Daten

Anleitungen für den Installateur

Beschreibung des Waschtrockner, 48-49

Schalterblende

Kontrollleuchten

Inbetriebnahme und Programme, 50

Kurz zusammengefasst: Waschprogramm starten

Programmtabelle

CDE 129

Individualisierungen, 51

Einstellen der Temperatur

Trockengang einstellen

Funktionen

Waschmittel und Wäsche, 52

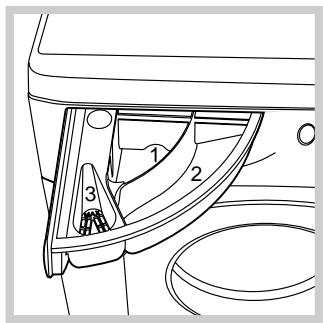

Waschmittelschublade

Vorsortieren der Wäsche

Besondere Wäscheteile

Woolmark Platinum Care

Vorsichtsmaßregeln und Hinweise, 53

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

Reinigung und Pflege, 54

Wasser- und Stromversorgung abstellen

Reinigung des Gerätes

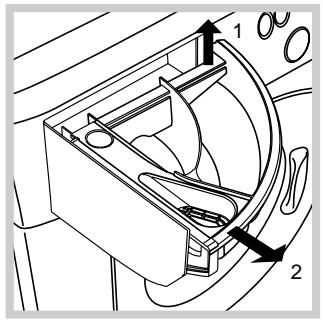

Reinigung der Waschmittelschublade

Pflege der Gerätetür und Trommel

Reinigung der Pumpe

Kontrolle des Wasserzulaufschlauchs

Störungen und Abhilfe, 55

Kundendienst, 56

Bevor Sie sich an den Kundendienst wenden

Hotpoint

ARISTON

DE

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.
2. Sicherstellen, dass der Waschtrockner keine Transportschäden erlitten hat. Im Falle einer Beschädigung Gerät bitte nicht anschließen, sondern den Kundendienst anfordern.

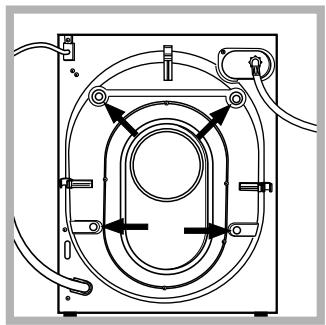

1. Die vier Transport- schutzschrauben aus- schrauben und das an der Rückwand befindli- che Gummiteil nebst entsprechendem Distanzstück abnehmen (siehe Abbildung).

2. Die Löcher mittels der mitgelieferten Kunststoffstöpsel schließen.

3. Sämtliche Teile aufbewahren: Sollte der Wasch-trockner erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden.

! Verpackungsmaterial ist kein Spielzeug für Kinder

Standfläche

1. Der Waschtrockner muss auf einem ebenen, festen Untergrund aufgestellt werden, ohne ihn an Wände, Möbelteile oder ähnliches anzulehnen.

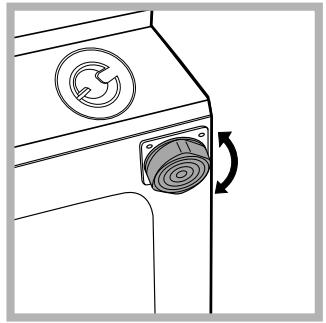

1. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermitteln-de Neigungsgrad darf 2° nicht überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Wasch-trockner gewährleistet ist.

Wasser- und Elektroanschlüsse

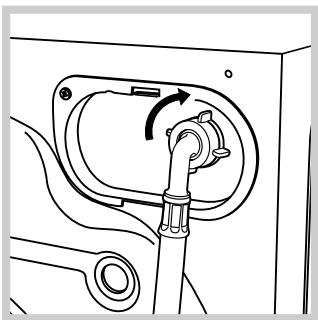

Anschluss des Zulaufschlauches

A

1. Legen Sie die Gummidichtung A in das Anschlussstück des Zulaufschlauches ein und drehen Sie dieses an einen mit Gewindeanschluss von 34 G versehenen Kaltwasserhahn (siehe Abbildung). Lassen Sie das Wasser

vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

1. Schließen Sie das andere Ende des Schlauches an den oben rechts am Rückteil des Wasch-trockner befindlichen Wasseranschluss an (siehe Abbildung).

2. Der Schlauch darf hierbei nicht eingeklemmt oder abgeknickt werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegebenen sind (siehe nebenstehende Seite).
! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann.

Anschluss des Ablaufschlauches

65 - 100 cm

Schließen Sie den Ablaufschlauch, ohne ihn dabei zu krümmen, an eine Ablaufleitung, oder an einen in der Wand in einer Mindesthöhe von 65 - 100 cm angelegten Ablauf an;

oder hängen Sie ihn in ein Becken oder eine Wanne ein; befestigen Sie ihn in diesem Falle mittels der mitgelieferten Führung an dem Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser bleiben.

! Verlängerungsschläuche sollten nicht eingesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und 150 cm nicht überschreiten.

Elektronschluss

Vor Einfügen des Steckers in die Steckdose ist sicherzu- stellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;
• die Steckdose die in nebenstehender Datentabelle angegebene Höchstlast des Gerätes trägt;
• die Stromspannung den in nebenstehender Datentabelle aufgeführten Werten entspricht;
• der Stecker in die Steckdose passt. Andernfalls muss der Stecker (oder die Steckdose) ersetzt werden.

! Der Waschtrockner darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, Ihren Vollwaschautomaten Gewittern und Unwettern auszusetzen.

! Die Steckdose sollte nach installiertem Gerät leicht zugänglich sein.

! Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker.
! Das Kabel darf nicht gebogen bzw. eingeklemmt werden.
! Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller weist jede Haftung zurück, falls diese Vorschriften nicht eingehalten werden sollten.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das 90°C-Waschprogramm ohne Vorwäsche ein.

Technische Daten
Modell	CDE 129
Abmessungen	Breite 59,5 cmHöhe 81,5 cmTiefe 54 cm
Fassungsvermögen	1 - 5 kg für den Waschzyklus;1 - 4 kg für den Trockenzyklus
Elektroanschlüsse	siehe das am Gerät befindliche Typenschild
Wasseranschlüsse	Höchstdruck 1 MPa (10 bar)Mindestdruck 0,05 MPa (0,5 bar)Trommelvolumen 46 Liter
Schleudertouren	bis zu 1200 U/min.
Prüfprogramme gemäß EN 50229	Waschen:Programm 3; Temperatur 60°C; bei einer Lademenge von 5 kg.Trocknen:erster Trockengang bei einer Wäscheladung von 1 kg und Wahl einer Dauer von 40 Minuten;zweiter Trockengang bei einer Wäscheladung von 4 kg und Einstellung des Wahlschalters TROCKNEN auf Pos [IMAGE].
	Dieses Gerät entspricht den folgenden EG-Richtlinien:- 73/23/EWG vom 19.02.73 (Niederspannung)und nachfolgenden Änderungen- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit)und nachfolgenden Änderungen- 2002/96/CE

Anleitungen für den Installateur

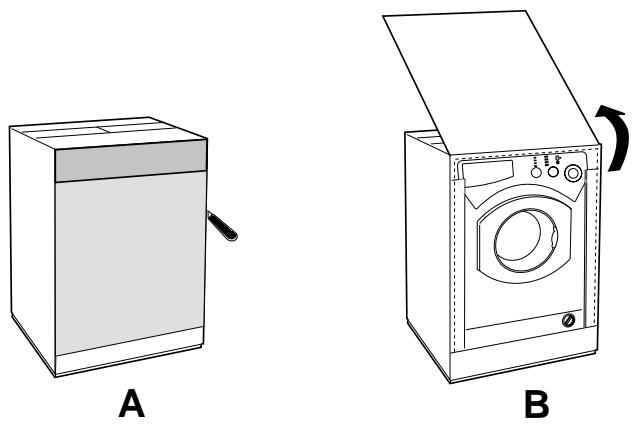

Montage des Holzpaneels auf die Tür und Einfügen der maschine in die Möbel:

Falls nach der Montage des Holzpaneels eine Versendung zur End-Installation der Maschine notwendig ist, empfehlen wir, die Maschine in ihrer ursprünglichen Verpackung zu belassen. Die Verpackung ist deshalb so beschaffen, daß eine Anbringung des Holzpaneels auf die Maschine möglich ist, ohne dabei die Verpackung ganz entfernen zu müssen (siehe untere Abbildung).

Die Stärke des die Frontseite bedeckenden Holzpaneels darf 18 mm nicht unterschreiten und das Paneel kann sowohl auf der rechten als auch auf der linken Seite montiert werden. Aus praktischen Gründen empfehlen wir eine Montage in derselben Öffnungsrichtung wie die des Einfüllfensters, d.h. mit auf der linken Seite montierten Scharnieren.

Montagezubehör für die Tür (Abb. 1-2-3-4-5).

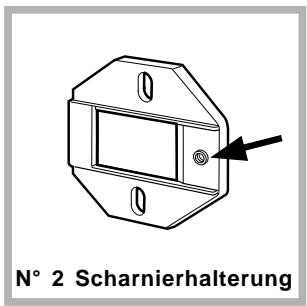

N° 2 Scharnierhalterung

Abb. 1

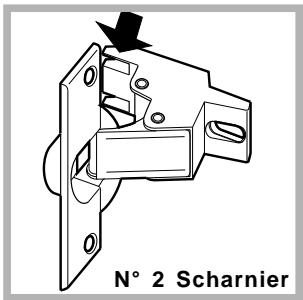

N° 2 Scharnier

Abb. 2

N° 1 Distanztstück

Abb. 4/B

• 6 selbsteinschneidende Schrauben l = 13 mm "Typ A".
• 2 metrische Senkkopfschrauben l = 25 mm "Typ B"; zur Befestigung des Magnetan-schlags am Gehäuse.
• 4 metrische Schrauben l = 15 mm "Typ C"; zur Anbringung der Scharnierhalterungen am Gehäuse.
• 4 metrische Schrauben l = 7 mm "Typ D"; zur Anbringung der Scharniere an den Halterungen.

Montage der Einzelteile auf die Maschine-nvorderseite.

• Montieren Sie die Scharnierha-Iterungen auf die Vorderseite mit den Schrauben C, indem Sie das in der abb.1 von einem Pfeil angezeigte Loch in Richtung Innenseite der Vorderfront anbringen.
• Den Magnetanschlag mit den beiden Schrauben B von der entgegengesetzten Seite oben montieren.
• Zwischen Maschinenfront und Magnetanschlag ist das auf abb. 4/B veranschaulichte Distanztück einzusetzen.

Gebrauch der Bohrschablone.

a) Zur Positionsmarkierung der Bohrungen auf der linken Seite des Paneels, legen Sie die Bohrmaske oben links am Paneel an und halten Sie sich an die an den Enden markierten Linien. b) Zur Positionsmarkierung der Bohrungen auf der rechten Seite des Paneels, legen Sie die Bohrmaske oben rechts am Paneel an. c) Mit einem Fräser von entsprechender Größe die vier Sitze fräsen, die die zwei Scharniere, den Gummidübel und den Magnet aufnehmen sollen.

Montage der Einzelteile auf das Holzpaneel (Tür).

• Setzen Sie die Scharniere in die vorgesehenen Sitze ein (das bewegliche Scharnierteil muß auf die Außenseite des Scharniers weisen) und befestigen Sie sie mit den 4 Schrauben des Typs A.

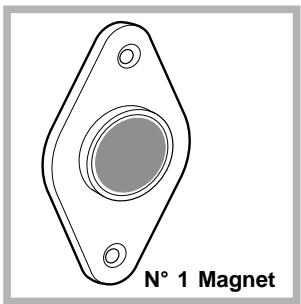

• Setzen Sie den Magnet in den Sitz ein, und zwar oben von der den Scharnieren entgegensetzten Seite und befestigen Sie ihn mit zwei Schrauben den Typs B.
• Setzen Sie den Gummidübel in den Sitz unten ein. Das Paneel kann nun auf die maschine montiert werden.

Montage des Paneels auf die maschine.

Setzen Sie die von dem Pfeil in abb. 2 angegebene Scharniernase in den Sitz der Scharnierhalterung ein, drücken Sie das Paneel gegen die Frontseite der maschine und befestigen Sie die beiden Scharniere mit den Schrauben des Typs D.

Befestigung der Sockelführung

Wenn die maschine am Ende einer Küchenzeile installiert werden soll, montieren Sie eine oder beide Sockelführungen wie in abb. 8 angegeben, passen Sie deren Tiefe der Sockelposition an und wenn nötig, befestigen Sie den Sockel an denselben (abb. 9). Zur Montage der Sockelführung verfahren Sie wie folgt (Abb. 8): Befestigen Sie das Winkelstück P mittels der Schraube R, setzen Sie die Sockelführung Q in den entsprechenden Schlitz ein, bringen Sie diese in die gewünschte Lage und befestigen Sie sie daraufhin mittels der Schraube R an dem Winkelstück P.

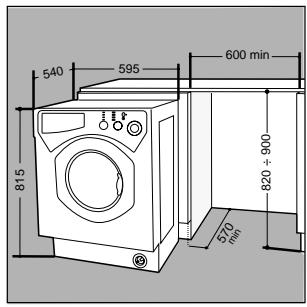

Einfügen der maschine in das Möbel.

• Schieben Sie die maschine in die Öffnung und passen Sie sie der Möbelfront an (abb. 6).
• Regulieren Sie die verstellbaren Füße auf die gewünschte Höhe der maschine.

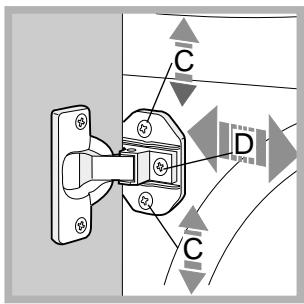

• Drehen Sie die Schrauben C und D wie in abb. 7 angegeben, um die Position des Holzpaneels in vertikaler und horizontaler Richtung einzustellen.

Wichtig: Schließen Sie den unteren Teil der Frontseite durch den Sockel, und zwar so, dass letzterer mit dem Boden abschließt.

540 595 600 min 815 820 ÷ 900 570 min

Abb. 6

Beiliegendes Zubehör zur Höhenregulierung.

Im Polystyroldeckel (Abb. 10) befinden sich folgende Teile: 2 Querstreben (G); 1 Leiste (M)

G M

In der Wäschetrommel befinden sich:

4 zusätzliche Stellfüße (H),
4 Schrauben (I),
4 Schrauben (R),
4 Schraubenmuttern (L),
2 Sockelführungen (Q)

Abb. 10

Höhenregulierung des Waschvollautomaten.

Mit Hilfe der 4 Stellfüße kann die Höhe des Gerätes reguliert werden (von 815 mm bis 835 mm). Sollte diese Höhe jedoch nicht ausreichen, kann das Gerät durch Einsatz nachfolgenden Zubehörs bis auf eine Höhe von 870 mm gebracht werden: 2 Querstreben (G); 4 Stellfüße (H); 4 Schrauben (I); 4 Schraubenmuttern (L), Verfahren Sie hierzu wie folgt (Abb. 11): Nehmen Sie die 4 ursprünglich montierten Stellfüße ab, legen Sie eine Querstrebe G am Vorderteil des Gerätes an und befestigen Sie dieses mittels der Schrauben I (schrauben Sie diese in die Löcher ein, in denen sich die ursprünglich montierten Stellfüße befanden), setzen Sie daraufhin die neuen Stellfüße H ein. Verfahren Sie auf gleiche Weise am hinteren Teil des Gerätes. Durch Einstellen der Füße H kann das Gerät nun auf eine Höhe von 835 mm bis 870 mm gebracht werden. Nach Erreichen der gewünschten Höhe befestigen Sie die Schraubenmuttern L an der Querstrebe G. Zur Einstellung des Gerätes auf eine Höhe von 870 mm bis 900 mm ist die Leiste M anzubringen, regulieren Sie daraufhin die Stellfüße H bis auf die gewünschte Höhe. Die Leiste wird wie folgt eingesetzt: Lösen Sie die drei an der vorderen Deckelblende befindlichen Schrauben N, setzen Sie die Leiste M so wie auf Abb. 12 veranschaulicht ein und ziehen Sie die Schrauben N wieder an.

G L H I

Abb. 11

M N

Abb. 12

Beschreibung des Waschtrockner

DE

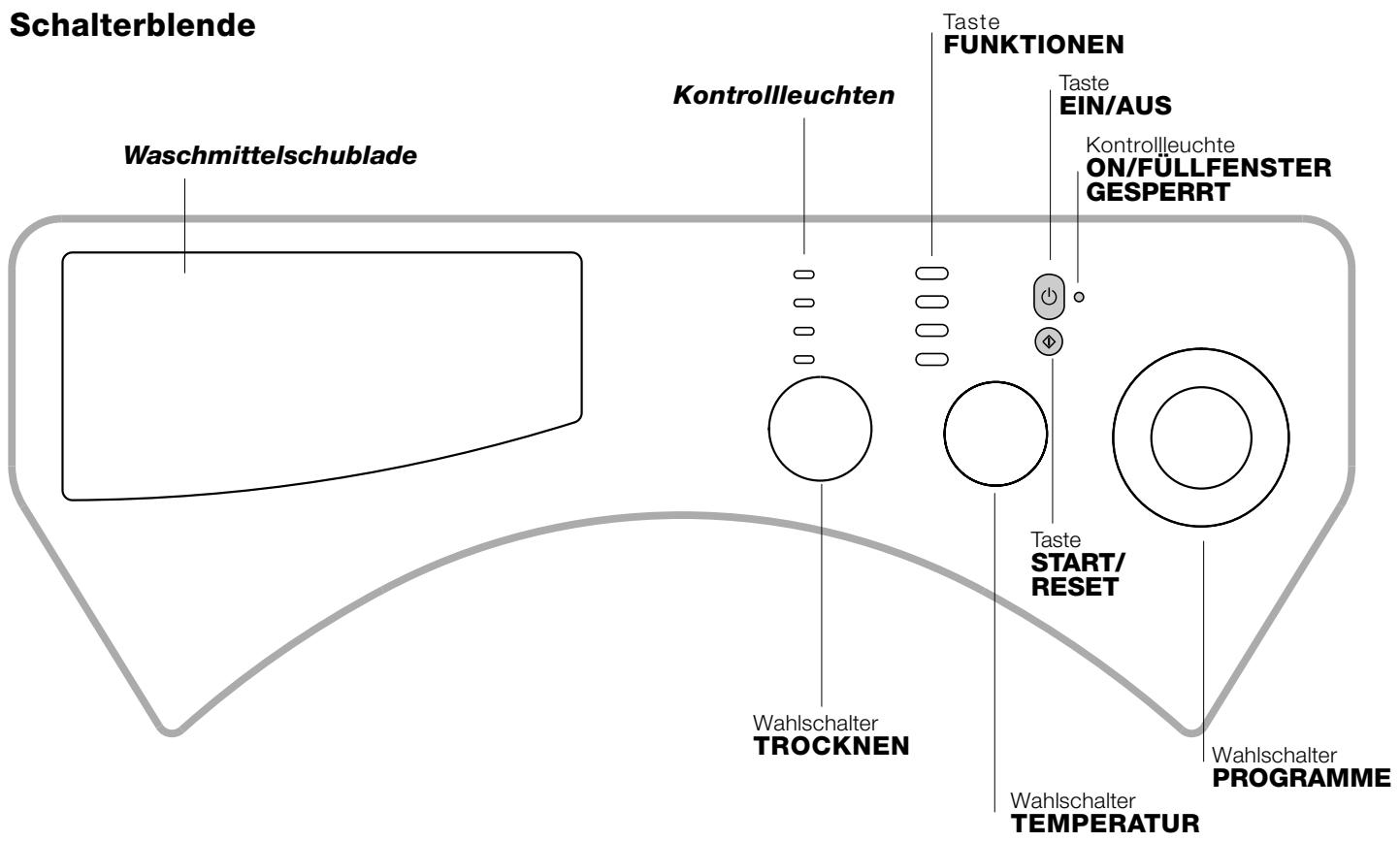

Schalterblende Waschmittelschublade Kontrollleuchten Taste FUNKTIONEN Taste EIN/AUS Kontrollleuchte ON/FÜLLFENSTER GESPERRT Taste START/RESET Wahlschalter TROCKNEN Wahlschalter TEMPERATUR Wahlschalter PROGRAMME

Waschmittelschublade: für Waschmittel und Zusätze (siehe Seite 52).

Kontrollleuchten: Zur Kontrolle des Waschprogrammablaufs.

Wurde die Funktion Delay Timer eingestellt, wird die bis zum Start noch verbleibende Zeit Angezeigt (siehe Seite 49).

Wählschalter TROCKNEN: zur Einstellung des gewünschten Trocknungsgrades (siehe Seite 51).

Tasten FUNKTIONEN: Zur Einstellung der verfügbaren Funktionen. Die gewählte Einstellung der entsprechenden Funktionstaste bleibt eingeschaltet. (sie leuchtet)

Wahlschalter TEMPERATUR: Zur Einstellung der Waschtemperatur oder der Kaltwäsche (siehe Seite 51).

Taste "EIN/AUS": zur Ein- und Ausschaltung des Waschtrockner.

Taste "START/RESET": um die Programme zu starten bzw. zu löschen, falls unkorrekt eingestellt.

Kontrollleuchte ON/FÜLLFENSTER GESPERRT: Um Erkennen zu können, ob die Maschine eingeschaltet ist und demnach das Füllfenster nicht geöffnet werden kann (siehe Seite 49).

Wahlschalter PROGRAMME: zur Programmwahl Die Wahlschalter sind flächenbündig angebracht: Durch leichten Druck auf die Knopfmitte können Sie herausgezogen werden. Während des Programmablaufs bleibt der Schalter feststehend.

Anmerkungen: Um zu starke Vibrationen, bzw. eine Unwucht beim Schleudern, zu vermeiden, sorgt das Gerät für eine gleichmäßige Verteilung der Wäscheladung durch eine laufende Rotation der Trommel bei einer etwas höheren Geschwindigkeit, als die des Waschgangs. Sollte es trotz mehrerer Versuche nicht gelingen, die Wäschladung gleichmäßig zu verteilen, schleudert das Gerät die Wäsche bei reduzierter Schleudergeschwindigkeit.

Kontrollleuchten

Die Kontrollleuchten liefern wichtige Hinweise. Sie signalisieren:

Startvorwahl erfolgt:

Wurde die Startvorwahl-Funktion Delay Timer (siehe Seite 51) aktiviert, und das Programm in Gang gesetzt, schaltet die Kontrollleuchte, die der eingestellten Zeitverschiebeung entspricht, auf Blinklicht:

2h 4h 6h 9h

Nach und nach wird die bis zum effektiven Start noch verbleibende Zeit eingeblendet, die entsprechende Kontrollleuchte blinkt:

2h 4h 6h 9h

Nach Ablauf der vorgewählten Zeit erlischt die Kontrollleuchte und das gewählte Waschprogramm startet.

Laufende Programmphase:

Während des Waschprogrammablaufs leuchten die Kontrollleuchten nach und nach auf und zeigen so den jeweiligen Stand an.

Vorwäsche / Hauptwäsche

Spülen

Schleudern

Trocknen

Anmerkung:

- Während des Abpumpens leuchtet die entsprechende Kontrollleuchte für die Schleuder auf.

- Ist der Trockenzyklus abgelaufen blinkt die der Phase entsprechende Kontrollleuchte, um anzuzeigen, dass der Wählschalter TROCKNEN wieder auf Pos. 0 zurückzudrehen ist.

Tasten FUNKTIONEN

Die Funktionstasten fungieren auch als Kontrollleuchten.

Bei Wahl einer Funktion leuchtet die entsprechende Taste auf.

Ist die gewählte Funktion nicht vereinbar mit dem eingestellten Programm, schaltet die Taste auf Blinklicht und die Funktion wird nicht aktiviert.

Wird eine Funktion eingestellt, die zu der bereits eingestellten nicht zugeschaltet werden kann, bleibt nur die zuletzt gewählte aktiv.

=○ Kontrollleuchte ON/FÜLLFENSTER GESPERRT:

Ist diese Kontrollleuchte eingeschaltet, bedeutet dies, dass das Füllfenster gesperrt ist. Um ungewolltes Öffnen zu vermeiden, warten Sie, bis die Leuchte auf Blinklicht umschaltet, bevor Sie das Fenster öffnen, um Schäden zu vermeiden.

! Ein gleichzeitiges, rasches Blinken der Kontrollleuchte ON/FÜLLFENSTER GESPERRT mit einer beliebigen anderen Kontrollleuchte signalisiert einen Fehler (siehe Seite 55).

Inbetriebnahme und Programme

Kurz zusammengefasst: Waschprogramm starten

1. Schalten Sie den Waschtrockner durch Druck auf die Taste ⏻ ein. Alle Kontrollleuchten leuchten für einige Sekunden auf, und erlöschen kurz darauf wieder. Die Kontrollleuchte ON/FÜLLFENSTER GESPERRT schaltet auf Blinklicht.
2. Wäsche einfüllen und Füllfenster schließen.
3. Stellen Sie das gewünschte Programm mittels des Wahlschalters PROGRAMME ein.
4. Einstellen der Waschtemperatur (siehe Seite 51).

Programmtabelle

1. Trockengang falls erforderlich einstellen (siehe Seite 51).
2. Waschmittel und Zusätze einfüllen (siehe Seite 52).
3. Programm durch Druck auf die Taste START/RESET in Gang setzen. Um dieses zu löschen, Taste START/RESET für mindestens 2 Sekunden gedrückt halten.
4. Ist das Waschprogramm abgelaufen schaltet die Kontrollleuchte ON/FÜLLFENSTER GESPERRT auf Blinklicht, was anzeigt, dass das Fenster geöffnet werden kann. Nehmen Sie die Wäsche heraus und lassen Sie das Füllfenster leicht offen stehen, damit die Trommel trocknen kann. Die Waschtrockner nun durch Druck auf die Taste ⏻ ausschalten.

Gewebeart und Verschmutzungsgrad	Wasch-program.	Tempe-ratur	Trocken	Waschmittel		Weich-macher	Programm-Dauer (Minuten)	Beschreibung des Waschprogramms
				Vorw.	Hauptw.

Baumwolle

Stark verschmutzteKochwäsche (Bettücher, Tischdecken usw.)	1	90°C	•	•	•	•	137	Vorwäsche, Hauptwäsche, Spülen, Zwischen- und Endschleudern
Stark verschmutzteKochwäsche (Bettücher, Tischdecken usw.)	2	90°C	•		•	•	120	Hauptwäsche, Spülen, Zwischen- und Endschleudern
Widerstandsfähige, stark verschmutzte Weiß- und Buntwäsche	3	60°C	•		•	•	105	Hauptwäsche, Spülen, Zwischen- und Endschleudern
Weißwäsche und empfindliche, stark verschmutzte Buntwäsche	3	40°C	•		•	•	93	Hauptwäsche, Spülen, Zwischen- und Endschleudern
Leicht verschmutzte Weißwäsche und empfindliche Buntwäsche (Oberhemden, Maschenwareusw.)	4	40°C	•		•	•	72	Hauptwäsche, Spülen, Zwischen- und Endschleudern
Trockengang für Baumwolle			•

Synthetik

Stark verschmutzte, farbechte Buntwäsche (Babywäsche usw.)	5	60°C	•		•	•	77	Hauptwäsche, Spülen, Knitterschutz oder sanftes Schleudern
Waschechte Farben (leicht verschmutzte Wäsche jeder Art).	5	40°C	•		•	•	62	Hauptwäsche, Spülen, Knitterschutz oder sanftes Schleudern
Stark verschmutzte, farbechte Buntwäsche (Babywäsche usw.)	6	50°C	•		•	•	73	Hauptwäsche, Spülen, Knitterschutz oder sanftes Schleudern
Zarte Farben (leicht verschmutzte Wäsche jeder Art).	7	40°C	•		•	•	58	Hauptwäsche, Spülen, Knitterschutz oder sanftes Schleudern
Zarte Farben (leicht verschmutzte Wäsche jeder Art).	8	30°C	•		•	•	30	Hauptwäsche, Spülen und sanftes Schleudern
Trockengang für Kunstfasern			•

Wolle/Seide

Wolle	9	40°C	•		•	•	50	Hauptwäsche, Spülen und sanftes Schleudern
Sehr zarte Feinwäsche (Gardinen, Seide, Viskose, usw.)	10	30°C			•	•	45	Hauptwäsche, Spülen, Knitterschutz oder Wasser abpumpen
Trockengang für Feinwäsche			•

TEILPROGRAMME

Sanftes Spülen			•			•		Spülen, Knitterschutz oder Abpumpen
Sanftes Schleudern			•					Abpumpen und sanftes Schleudern
Abpumpen								Abpumpen

Anmerkungen

Beschreibung der Funktion Knitterschutz: siehe S. 52. Bei den in der Tabelle aufgeführten Daten handelt es sich um Richtwerte.

Spezialprogramm

Kurzprogramm 30' (Programm 8 für Kunstfasern) Kurzprogramm für die tägliche Wäsche leicht verschmutzter Teile: in nur 30 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie dieses Waschprogramm (8 bei 30°C) ein, dann können, bei einer maximalen Lademenge von 3 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden. Es ist ratsam, flüssige Waschmittel einzusetzen.

Einstellen der Temperatur

Durch Drehen des Wahlschalters TEMPERATUR wird die Waschtemperatur eingestellt. (siehe Programmtabelle auf Seite 50). Die Temperatur kann bis auf Kaltwäsche (☐) herabgesetzt werden.

Trockengang einstellen

Durch Drehen des Wählschalters TROCKNEN kann der gewünschte Trocknungsgrad eingestellt werden. Es stehen zwei Möglichkeiten zur Verfügung.

A - Je nach der Zeit: Von 40 bis 150 Minuten.

B - Je nach Feuchtigkeitsgrad der getrockneten Wäsche:

Bügeltrocken ☐: noch leicht feuchte, einfach zu bügelnde Wäscheteile. Schranktrocken ☐: schrankfertige Wäsche.

Extra trocken ☐: absolut trockene Wäsche, empfohlen für Frotteetücher, Badetücher und -mäntel.

Dem Abschluss des Trock-nungsvorgangs folgt eine kurze Abkühlzeit.

Sollte die Ladung der Wäsche, die Sie waschen und trocknen möchten, die vorgegebene maximale Menge überschreiten (siehe seitliche Tabelle), dann stellen Sie zuerst das Waschprogramm ein, nach Ablauf desselben teilen Sie die Wäscheladung und geben nur einen Teil in die Trommel. Befolgen Sie daraufhin die Anleitungen des Abschnitts Nur Trocknen. Wiederholen Sie dasselbe nun mit der restlichen Wäschemenge.

Tabelle zur Dauer der Trockenprogramme

Bei den in der Tabelle aufgeführten Daten handelt es sich um Richtwerte.

Gewebe-art	Art der Ladung	Max. Lade- menge (kg)	Extra trocken	Schrank- trocken	Bügel- trocken
Baum- wolle, Leinen	Unterschiedlich große Wäscheteile	4	130	120	110
Baum- wolle	Frotteehandtücher	4	130	120	110
Terital, Baum- wolle	Bettwäsche, Oberhemden	2,5	90	80	70
Kunst- fasern	Schlafanzüge, Socken usw.	1	65	60	60
Nylon	Feinwäsche, Damenstrümpfe usw.	1	65	60	60

Nur Trocknen

Drehen Sie den PROGRAMM-Wählschalter auf einen der Trocknungszyklen 🌐, je nach Gewebe, und wählen Sie daraufhin mittels des Schalters TROCKNEN den gewünschten Trocknungsgrad:

Wichtig: - Während des Trocknens wird ein Schleudergang zwischengeschaltet, wenn eines der Baumwollprogramme und einer der Trocknungsarten (Extra Trocken 📄, Schranktrocken 📄, Bügeltrocken 📋 eingestellt wurde.

- Zum Trocknen von Kleidungsstücken aus Wolle muss die gewünschte Trockendauer eingestellt werden (150 - 100 - 60 - 40 Minuten). Die empfohlene Trockenzeit für eine Lademenge von 1 kg beträgt 60 Minuten.

Wenn aus Versehen eine der Trocknungsarten (Extra Trocken 📄, Schranktrocken 📄, Bügeltrocken 📋 eingestellt wird, so führt die Maschine automatisch die längste Trocknungsart (150 Minuten) durch.

- Bei Baumwollartikeln bis zu 1 Kg wählen Sie das Trockenprogramm für „Kunstfasern“.

Funktionen

Die verschiedenen Waschfunktionen, die Ihnen Ihr Waschtrockner bietet, ermöglichen es Ihnen, hygienisch saubere und weiße Wäsche zu erhalten, die Ihren Wünschen entsprechen. Aktivierung der Funktionen:

1. Die Taste der gewünschten Funktion gemäss untenstehender Tabelle drücken;
2. Das Einschalten bzw. Aufleuchten der entsprechenden Taste zeigt an, dass die Funktion aktiviert wurde.
   Anmerkung: Sollte die Taste jedoch auf Blinklicht schalten, bedeutet dies, dass die Funktion zu dem eingestellten Programm nicht zugeschaltet werden kann.

Funktionen	Wirkung	Anleitungen zur Anwendung	Aktiv mit den Programmen:
[22A7]Startvorwahl (Delay Timer)	Start kann bis zu 9 Std. verschoben werden.	Drücken Sie die Taste so oft, bis die Kontrollleuchte der gewünschten Zeitverschiebung aufleuchtet.Ein fünfter Tastendruck deaktiviert die Funktion.NB: Ist die Taste START/RESET einmal gedrückt, kann der gewählte Zeitverschiebungswert nur noch herabgesetzt werden.	Alle
[AN33]Super Wash	Für einwandfrei saubere, sichtbar weißere Wäsche des Klasse A-Standards.	Nicht mit der Funktion KURZ zu kombinieren.	1, 2, 3, 4,5, 6, 7
Kurz	Verkürzt die Dauer des Waschvorgangs um ca. 30%.	Nicht mit der Funktion SUPER WASH zu kombinieren.	1, 2, 3, 4,5, 6, 7
1200-600	Verringert die Schleuder-geschwindigkeit.		Alle, mit Ausnahme 10 und Abpumpen.

Waschmittelschublade

Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten.

Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen:

In Kammer 1: Waschpulver für die Vorwäsche (kein Flüssigwaschmittel)

In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 3: Zusätze (Weichspüler usw.)

Der Weichspüler darf das Gitter nicht übersteigen.

! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:
• Gewebeart / Waschetikettensymbol
• und Farben: Buntwäsche von Weißwäsche trennen.
• Entleeren Sie alle Taschen.
• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht überschritten werden:
  Widerstandsfähige Gewebe: max 5 kg
  Kunstfasergewebe: max 2,5 kg
  Feinwäsche: max 2 kg
  Wolle: max 1 kg

Wie schwer ist Wäsche?

1 Bettuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Besondere Wäscheteile

Gardinen: Gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Waschen Sie diese allein, ohne das Gesamtgewicht für halbe Füllung zu übersteigen. Stellen Sie das Programm 10 ein, das ein automatisches Ausschließen der Schleuder vorsieht.

Skijacken und Anoraks: Sind diese mit Gänse- oder Daunenfedern gefüttert, können sie im Wasch- trockner gewaschen werden. Ziehen Sie die Teile auf links, achten Sie auf eine maximale Beladung von 2/3 kg, wiederholen Sie 2/3 Spülgänge und stellen Sie die Schleuder auf Schonschleudern ein.

Tennisschuhe: Entfernen Sie Schlammreste. Tennis-schuhe können zusammen mit Jeans oder sonstigen widerstandsfähigen Teilen, nicht jedoch mit Weiß-wäsche, gewaschen werden.

Wolle: Verwenden Sie Spezialwaschmittel; Lade- menge von 1 kg bitte nicht überziehen.

Woolmark Platinum Care

WOOLMARK PLATINUM CARE

Schonend wie Waschen von Hand.

Der Waschtrockner von Hotpoint/Ariston ist der einzige, der mit dem "Woolmark Platinum

Care"-Siegel (M.0303) von The Woolmark Company ausgezeichnet wurde. Dieses bestätigt die schonende Maschinenwäsche aller Kleidungsstücke aus Wolle, auch solcher, die das Etikett "nur Handwäsche" (max. 1kg) tragen. Mit dem Programm "Wolle" lässt sich also sämtliche Wollwäsche bedenkenlos waschen, wobei beste Resultate gewährleistet sind.

Knitterschutz

Diese Funktion unterbricht das Waschprogramm, das Wasser wird nicht abgepumpt, die Wäsche bleibt im Wasser liegen. Sie läuft bei den Programmen 5 - 6 - 7 - 10 und Sanftes Spülen ab. Um den Waschgang zu beenden, Taste START/RESET drücken.

Nur das Wasser abpumpen: Knopf auf das entsprechende Symbol ♦ drehen und die Taste START/RESET drücken.

! Der Waschtrockner wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde für den nicht professionellen Einsatz im privaten Haushalt konzipiert und seine Funktionen dürfen nicht verändert werden.
• Der Waschtrockner darf nur von Erwachsenen und gemäß den Anleitungen dieses Handbuchs bedient werden.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.
• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Stecker selbst.
• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.
• Berühren Sie nicht das Ablaufwasser, es kann sehr heiß sein.
• Öffnen Sie das Füllfenster nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.
• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Während des Waschgangs kann das Füllfenster sehr heiß werden.
• Muss der Waschtrockner versetzt werden, sollten hierfür mindestens 2/3 Personen verfügbar sein. (Vorsichtig vorgehen). Versuchen Sie es niemals allein, das Gerät ist äußerst schwer.
• Vergewissern Sie sich, dass die Trommel völlig leer ist, bevor Sie die Wäsche einfüllen.
• Während des Trocknens kann die Gerätetür heiß werden.
• Trocknen Sie keine Wäsche, die in brennbaren Lösemitteln (wie Trielin) gewaschen wurde.
• Trocknen Sie weder Schaumgummi noch ähnliche Elastomer bzw. Gummimaterialien.
• Vergewissern Sie sich, dass der Wasserhahn während des Trocknens auf ist.
• Dieser Waschtrockner kann nur zum Trocknen von in Wasser gewaschener Wäsche eingesetzt werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte dürfen Elektro-haushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die

Gesundheit zu reduzieren. Das Symbol „durchgestri-chene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

Technologie im Dienste der Umwelt

Glauben Sie, durch das Füllfenster hindurch wenig Wasser zu sehen? Dank der neuen Hotpoint/Ariston-Technik genügt die halbe Wassermenge für eine maximale Sauberkeit: eine Maßnahme die zum Schutze der Umwelt angestrebt wurde.

Waschmittel, Wasser, Energie und Zeit sparen

• Verschwendung von Strom, Wasser, Waschmittel und Zeit kann man vermeiden, indem man die Waschtrockner mit der empfohlenen Höchstwä schemenge benutzt. Bei einer vollen Auslastung Ihres Waschtrockneren können Sie bis zu 50% Energie sparen.
• Vorwäsche ist nur bei stark verschmutzter Wäsche erforderlich. Durch Vermeidung einer solchen kann Waschmittel, Zeit, Wasser und 5-15% Energie gespart werden.
• Flecken sollten mit einem Fleckenmittel vorbehandelt werden, oder weichen Sie die Wäsche vor der Wäsche ein. Hierdurch können hohe Waschtemperaturen vermieden werden. Ein 60°C-Programm anstelle eines 90°C-Programms, oder ein 40°C-Programm anstelle eines 60°C-Programms hilft bis zu 50% Energie zu sparen.
• Dosieren Sie Waschmittel sparsam je nach Wasserhärte, Verschmutzungsgrad und Wäschemenge, um die Umwelt nicht über Gebühr zu belasten: obwohl sie biologisch abbaubar sind, beinhalten Sie dennoch Stoffe, die die Umwelt belasten. Auch Weichmacher sollten höchst sparsam eingesetzt werden.
• Waschen Sie am späten Nachmittag oder in den ersten Morgenstunden, hierdurch tragen sie dazu bei, die Belastung der Elektrizitätswerke zu mindern. Die Funktion „Startvorwahl“ (siehe Seite 51) hilft Ihnen in dieser Hinsicht außerordentlich.
• Soll die Wäsche in einem Wäschetrockner getrocknet werden, dann stellen Sie eine hohe Schleudergeschwindigkeit ein. Je trockener die Wäsche geschleudert wird, desto niedriger ist der zum Trocknen erforderliche Energieverbrauch.

Wasser- und Stromversorgung abstellen

• Wasserhahn nach jedem Waschvorgang zudrehen. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt.
• Ziehen Sie den Stecker aus der Steckdose, bevor Sie Ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel.

Reinigung der Waschmittelschublade

Heben Sie die Schublade leicht an und ziehen Sie sie nach vorne hin heraus (siehe Abbildung).

Spülen Sie diese regelmäßig unter fließendem Wasser gründlich aus.

Pflege der Gerätetür und Trommel

- Lassen Sie die Füllfenstertür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte doch einmal vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen. ! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Stecker heraus.

! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Stecker heraus.

Zugang zur Vorkammer:

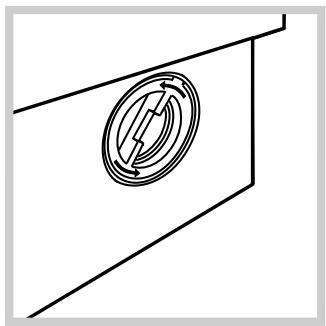

1. den Deckel gegen den Uhrzeigersinn abdrehen (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

2. das Innere gründlich reinigen;

3. den Deckel wieder aufschrauben.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

Es kann immer einmal vorkommen, dass Ihr Waschtrockner nicht funktioniert. Bevor Sie sich an den Technischen Kundendienst wenden (siehe Seite 56), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:
Der Waschtrockner schaltet sich nicht ein.
Der Waschgang startet nicht.
Der Waschtrockner lädt kein Wasser.
Der Waschtrockner lädt laufend Wasser und pumpt es laufend ab.
Der Waschtrockner pumpt nicht ab und schleudert nicht.
Der Waschtrockner vibriert zu stark während des Schleuderns.
Der Waschtrockner ist undicht.
Die Kontrollleuchte ON/FÜLL-FENSTER GESPERRT und mindestens eine weitere Kontrollleuchte blinken in raschen Abständen.
Es bildet sich zu viel Schaum.
Der Waschtrockner trocknet nicht.
Mögliche Ursachen / Lösungen:

Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.Der Strom ist ausgefallen.Das Füllfenster ist nicht richtig geschlossen.Die Taste wurde nicht gedrückt.Die Taste STARTRESET wurde nicht gedrückt.Der Wasserhahn ist nicht auf.Es wurde ein verzögerter Start gewählt (Delay Timer, siehe Seite 51).Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.Der Schlauch ist geknickt.Der Wasserhahn ist nicht auf.Es ist kein Wasser da.Der Druck ist unzureichend.Die Taste START/RESET wurde nicht gedrückt.Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 - 100 cm vom Boden (siehe Seite 45).Das Schlauchende liegt unter Wasser (siehe Seite 45).Der Mauerablauf wurde nicht mit einer Entlüftungsöffnung versehen.Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschtrockner ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.Das Programm siehe kein Abpumpen vor: bei einigen Programmen muss diese Funktion manuell gestartet werden (siehe Seite 50).Die Option Knitterschutz' wurde eingestellt: zur Beendung des Programms Taste START/RESET drücken (siehe Seite 51).Der Ablaufschlauch ist geknickt (siehe Seite 45).Die Ablaufleitung ist verstopft.Die Trommel wurde bei der Installation nicht korrekt befreit (siehe Seite 44).Der Waschtrockner steht nicht eben (siehe Seite 44).Der Waschtrockner steht zu eng zwischen der Wand und einem Möbel (siehe Seite 44).Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe Seite 44).Die Waschmittelschublade ist verstopft (zur Reinigung siehe Seite 54).Der Ablaufschlauch wurde nicht ordnungsgemäß befestigt (siehe Seite 45).Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin ca. 1 Minute und schalten Sie es wieder ein. Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift "Für Waschmaschinen", "Für Handwäsche und Waschmaschinen" usw. versehen sein.Es wurde zu hoch dosiert.Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.Der Strom ist ausgefallen.Das Füllfenster ist nicht richtig geschlossen.Es wurde ein verzögerter Start gewählt (Delay Timer, siehe Seite 51).Der Wählschalter TROCKNEN befindet sich auf Position 0.

Bevor Sie sich an den Kundendienst wenden:

• Kontrollieren Sie zuerst, ob das Problem nicht allein gelöst werden kann (siehe Seite 55);
• Starten Sie das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein aufgedruckten Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung;
• das Maschinenmodell (Mod.);
• die Seriennummer (S/N).
Diese Daten entnehmen Sie bitte dem auf der Rückseite der Maschine befindlichen Typenschild.
