Tipo di prodotto	Macchina da caffè automatica con macinacaffè
Marca	Gaggia
Modello	Syncrony Logic 10000116
Dimensioni (L x P x H)	28 x 36 x 43 cm
Peso	9,5 kg
Alimentazione elettrica	220-240 V, 50/60 Hz, 1450 W
Capacità del serbatoio dell'acqua	1,8 L
Capacità del serbatoio dei chicchi	250 g
Pressione della pompa	15 bar
Tipi di caffè preparati	Espresso, lungo, caffè filtro, cappuccino, latte macchiato
Sistema di schiumatura del latte	Caraffa per latte integrata con funzione vapore
Macinacaffè integrato	Sì, regolabile in più posizioni
Schermo	LCD con visualizzazione dei messaggi
Funzioni programmabili	Durezza dell'acqua, temperatura, quantità di caffè e latte
Manutenzione e pulizia	Programma di decalcificazione automatica, pulizia del gruppo caffè, svuotamento del vassoio delle vinacce
Sicurezza	Spegnimento automatico, protezione contro il surriscaldamento, blocco del serbatoio
Ricambi e riparabilità	Gruppo caffè rimovibile, guarnizioni, filtri disponibili
Informazioni generali	Garanzia 2 anni (parti e manodopera)

Domande frequenti - Syncrony Logic 10000116 GAGGIA

Come accendere e spegnere la macchina?

Premere il pulsante Accensione/Spegnimento situato sul pannello anteriore. Un ciclo di risciacquo automatico si avvia. Per spegnere, tenere premuto il pulsante per 3 secondi.

Come preparare un espresso?

Posizionare una tazza sotto l'erogatore, selezionare Espresso sullo schermo e premere il pulsante di avvio. Il macinacaffè macina i chicchi e l'estrazione inizia automaticamente.

Come usare la caraffa per latte?

Riempire la caraffa con latte freddo (max 500 ml), fissarla all'erogatore vapore, e selezionare Cappuccino o Latte. La macchina riscalda e monta il latte automaticamente.

Come regolare la macinatura del caffè?

Ruotare la manopola di regolazione della macinatura all'interno del compartimento chicchi. Una regolazione fine per un espresso più corposo, grossolana per un caffè più leggero.

Cosa fare se il caffè è troppo freddo?

Controllare la temperatura impostata nel menu. Aumentarla se necessario. Assicurarsi che la macchina sia preriscaldata (attendere dopo l'accensione). Pulire anche l'erogatore.

Come decalcificare la macchina?

Utilizzare il programma di decalcificazione integrato: svuotare il serbatoio, versare il decalcificante Gaggia (o acido citrico) fino al livello MAX, quindi avviare il ciclo. Risciacquare successivamente con acqua pulita.

Perché il caffè ha un sapore amaro?

Ciò potrebbe essere dovuto a una macinatura troppo fine, un'estrazione troppo lunga o un caffè troppo tostato. Riadattare la macinatura, ridurre la quantità di caffè o utilizzare chicchi più chiari.

Come pulire il gruppo caffè?

Rimuovere il gruppo caffè amovibile, sciacquarlo con acqua tiepida senza detergente, spazzolare i filtri e lasciare asciugare. Riposizionarlo in posizione bloccata.

Cosa fare se la macchina non si accende?

Controllare la presa elettrica, il cavo e lo stato del fusibile. Se il problema persiste, contattare il servizio post-vendita Gaggia.

Dove trovare i ricambi?

Consultare il sito ufficiale Gaggia o il rivenditore autorizzato. Utilizzare il riferimento 10000116 per identificare i pezzi compatibili.

MANUALE UTENTE Syncrony Logic 10000116 GAGGIA

Ci congratuliamo con voi per l'acquisto di questa macchina per caffè espresso, di qualità superiore, e vi ringraziamo per la fiducia accordataci. Prima di mettere in funzione la macchina, vi consigliamo di leggere attentamente le istruzioni per l'uso che vi spiegano come utilizzarla, pulirla e mantenerla in perfetta efficienza. Se avete altre domande, rivolgetevi al rivenditore o direttamente alla nostra casa. Saremo lieti di darVi tutti i chiarimenti desiderati.

Congratulations!

Durante l'utilizzo di elettrodomestici, è consigliabile prendere alcune precauzioni per limitare il rischio di incendi, scosse elettriche e/o incidenti.

1 Leggere attentamente tutte le istruzioni ed informazioni riportate in questo manuale e in qualsiasi altro opuscolo contenuto nell'imballo prima di avviare od utilizzare la macchina espresso.
2 Non toccare superfici calde.
3 Non immergere cavo, spine o il corpo della macchina in acqua o altro liquido per evitare incendi, scosse elettriche o incidenti.
4 Fare particolare attenzione durante l'utilizzo della macchina espresso in presenza di bambini.
5 Togliere la spina dalla presa se la macchina non viene utilizzata o durante la pulizia. Farla raffreddare prima di inserire o rimuovere pezzi e prima di procedere alla sua pulizia.
6 Non utilizzare la macchina con cavo o spina danneggiati o in caso di guasti o rotture. Far controllare o riparare l'apparecchio presso il centro di assistenza più vicino.
7 L'utilizzo di accessori non consigliati dal produttore possono causare danni a cose e persone.
8 Non utilizzare la macchina espresso all'aperto.
9 Evitare che il cavo penda dal tavolo o che tocchi superfici calde.
10 Tenere la macchina espresso lontano da fonti di calore.
11 Controllare che la macchina espresso sia in posizione "Spento" prima di inserire la spina nella presa. Per spegnerla, posizionarla su "Spento" e rimuovere quindi la spina dalla presa.
12 Utilizzare la macchina unicamente per uso domestico.
13 Fare estrema attenzione durante l'utilizzo del vapore.

CONSERVARE QUESTE ISTRUZIONI

AVVERTENZA

La macchina espresso è stata studiata unicamente per uso domestico. Qualsiasi intrvento di assistenza, fatta eccezione per le operazioni di pulizia e di normale manutenzione, dovrà essere prestato da un centro di assistenza autorizzato. Non immergere la macchina in acqua. Qualsiasi riparazione dovrà essere effettuata unicamente dal centro di assistenza autorizzato.

1 Controllare che il voltaggio indicato sulla targhetta corrisponda al vostro.
2 Non utilizzate mai acqua tiepida o calda per riempire il serbatoio dell'acqua. Utilizzate unicamente acqua fredda.
3 Non toccate con le mani le parti calde della macchina ed il cavo di alimentazione durante il funzionamento.
4 Non pulire mai con detersivi corrosivi o utensili che graffiano, è sufficiente un panno morbido inumidito con acqua.
5 Per evitare la formazione di calcare, si può utilizzare acqua minerale naturale.

ISTRUZIONI SUL CAVO ELETTRICO

A Viene fornito un cavo elettrico abbastanza corto per evitare che si attorcigli o che vi inciampiate.
B Si possono utilizzare, con molta attenzione, delle prolunghe.
C Qualora venga utilizzata una prolunga, verificare:

1 che il voltaggio riportato sulla prolunga sia perlomeno, uguale al voltaggio elettrico dell'elettrodomestico;

2 che sia munito di una spina a tre pin con messa a terra (qualora il cavo dell'elettrodomestico sia di questo tipo);

3 che il cavo non penda dal tavolo per evitare di inciamparvi.

1 GENERALITÀ

La macchina da caffè è indicata per la preparazione di caffè espresso impiegando sia caffè in grani sia caffè macinato ed è dotata di un dispositivo per l'erogazione del vapore e dell'acqua calda. Il corpo della macchina dall'elegante design è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professionale.

Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

• impiego errato e non conforme agli scopi previsti;
• riparazioni non eseguite presso i centri d'assistenza autorizzati;
  • manomissione del cavo di alimentazione;
• manomissione di qualsiasi componente della macchina;
• impiego di pezzi di ricambio ed accessori non originali.
  In questi casi viene a decadere la garanzia.

1.1 Per facilitare la lettura

Il triangolo d'avvertimento indica tutte le istruzioni importanti per la sicurezza dell'utente.

Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi!

2 Il riferimento ad illustrazioni, parti della macchina ed organi di comando avviene mediante numeri e lettere, come da esempio, il riferimento all'illustrazione 2 di questo paragrafo.

Questo simbolo evidenzia le informazioni da tenere in maggiore considerazione, per un migliore utilizzo della macchina.

Le illustrazioni corrispondenti al testo si trovano nel

risvolto di copertina.

Tenere questa pagina aperta durante la lettura delle istruzioni per l'uso.

1.2 Impiego di queste istruzioni per l'uso Conservare queste istruzioni per l'uso in un luogo

sicuro ed allegarle alla macchina per caffè qualora un'altra persona dovesse utilizzarla.

Per ulteriori informazioni o nel caso di problemi, non trattati del tutto o soltanto insufficientemente nelle presenti istruzioni, rivolgetevi ai Centri di Assistenza Autorizzati.

2 DATI TECNICI

• Tensione nominale Vedi targhetta posta sull'apparecchio
• Potenza nominale Vedi targhetta posta sull'apparecchio
- Materiale corpo Termoplastico
• Dimensioni (l x a x p) (mm) 390 x 380 x 330
- Peso (Kg) 8,7
• Lunghezza cavo (mm) 1200
- Pannello comandi Frontale
• Serbatoio acqua Estraibile
- Alimentazione Vedi targhetta posta sull'apparecchio
• Serbatoio acqua (lt.) 1,7
- Capacità contenitore caffè (gr) 350 di caffè in grani
- Pressione pompa (bar) 13-15
- Caldaia Alluminio
- Dispositivi di sicurezza Valvola di sicurezza pressione caldaia; termostato di sicurezza.

Con riserva di modifiche di costruzione ed esecuzione dovute al progresso tecnologico.

Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all'eliminazione dei disturbi radiotelevisivi.

3 NORME DI SICUREZZA

Mai mettere a contatto dell'acqua le parti sotto corrente: pericolo di cortocircuito! Il vapore surriscaldato e l'acqua calda possono provocare scottature! Mai dirigere il getto di vapore o dell'acqua calda verso parti del corpo, toccare con precauzione il beccuccio vapore / acqua calda: pericolo di scottature!

Destinazione d'uso

La macchina per caffè è prevista esclusivamente per l'impiego domestico.

È vietato apportare modifiche tecniche e ogni impiego illecito, a causa dei rischi che essi comportano!

La macchina per caffè deve essere utilizzata solo da adulti in condizioni psico-fisiche non alterate.

Alimentazione di corrente

Allacciare la macchina per caffè soltanto ad una presa di corrente adeguata.

La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio.

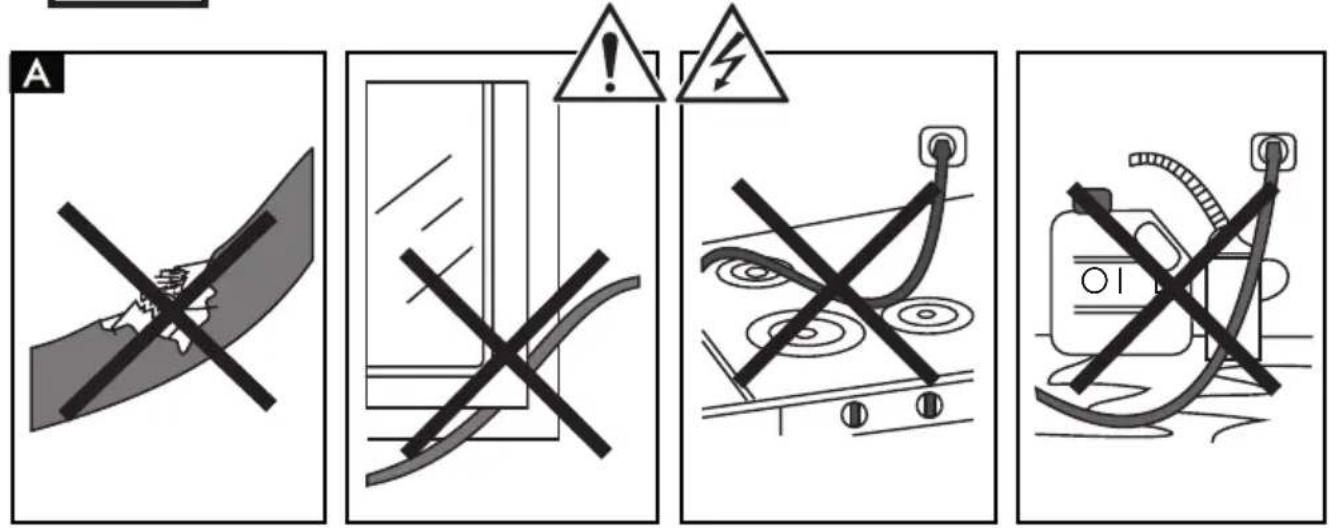

A Cavo d'alimentazione

Mai usare la macchina per caffè se il cavo d'alimentazione è difettoso.

Se il cavo d'alimentazione è danneggiato, deve essere cambiato dal produttore o dal suo servizio assistenza clienti.

Non far passare il cavo d'alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall'olio.

Non portare o tirare la macchina per caffè tenendola per il cavo.

Non estrarre la spina tirandola per il cavo oppure toccarla con le mani bagnate.

Evitare che il cavo d'alimentazione cada liberamente da tavoli o scaffali.

B Protezione d'altre persone

Assicurarsi che nessun bambino abbia la possibilità di giocare con la macchina per caffè. I bambini non si rendono conto del pericolo connesso agli elettrodomestici.

Evitare di dirigere contro se stessi e/o altri il getto di vapore surriscaldato e/o d'acqua calda: pericolo di scottature!

Usare sempre le apposite maniglie o manopole.

D Ubicazione

Sistemare la macchina per caffè in un posto sicuro, dove nessuno può rovesciarla o venirne ferito.

Non usare la macchina per caffè all'aperto.

Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme aperte per evitare che la carcassa fonda o comunque si danneggi.

E Pulizia

Prima di pulire la macchina, è indispensabile posizionare l'interruttore generale (7) su -0- e poi staccare la spina dalla presa di corrente.

Inoltre, aspettare che la macchina si raffreddi.

Mai immergere la macchina nell'acqua!

È severamente vietato cercare d'intervenire all'interno della macchina.

D Spazio per l'uso e la manutenzione

Per il corretto e buon funzionamento della macchina per caffè si consiglia quanto segue:

• Scegliere un piano d'appoggio ben livellato;
• Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente facilmente accessibile;
• Prevedere una distanza minima dalle pareti della macchina come indicato in figura.

Custodia della macchina

Quando la macchina rimane inutilizzata per un periodo prolungato, spegnere la macchina e staccare la spina dalla presa. Custodirla in luogo asciutto e non accessibile ai bambini. Proteggerla dalla polvere e dallo sporco.

Riparazioni / Manutenzione

Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa. Mai mettere in funzione una macchina difettosa.

Soltanto i Centri di Assistenza Autorizzati possono effettuare interventi e riparazioni.

Le riparazioni vanno eseguite unicamente da un

centro di assistenza autorizzato.

Nel caso di interventi non eseguiti a regola d'arte, si declina ogni responsabilità per eventuali danni.

Antincendio

In caso di incendio utilizzare estintori ad anidride carbonica (CO ₂ ). Non utilizzare acqua o estintori a polvere.

Legenda componenti macchina

1 Contenitore caffè in grani
2 Coperchio contenitore caffè in grani
3 Pomello regolazione macinatura
4 Pomello regolazione dose
5 Coperchio dosatore caffè macinato
6 Piano appoggia-tazze
7 Interruttore generale (ON/OFF)
8 Coperchio serbatoio acqua
9 Serbatoio acqua
10 Cassetto raccoglifondi
11 Cavo alimentazione
12 Vasca raccogligocce + griglia
13 Galleggiante livello vasca raccogligocce
14 Erogatore caffè regolabile in altezza
15 Tubo vapore/acqua calda
16 Sportello anteriore
17 Pomello erogazione vapore
18 Gruppo erogatore caffè
19 Chiave gruppo erogatore caffè
20 Spazzolino per pulizia
21 Misurino caffè macinato

Pannello comandi

22 Pomello regolazione quantità caffè in tazza
23 Pulsante erogazione caffè
24 Led pronto temperatura / funzione caffè
25 Pulsante selezione caffè macinato
26 Led selezione caffè macinato
27 Pulsante selezione funzione vapore
28 Led temperatura funzione vapore
29 Led macchina accesa
30 Led segnalazione allarmi

4 INSTALLAZIONE

Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle “Norme di sicurezza” riportate nel cap.3.

4.1 Imballaggio

L'imballo originale è stato progettato e realizzato per proteggere la macchina durante la spedizione.

Si consiglia di conservarlo per un eventuale trasporto futuro.

4.2 Operazioni preliminari

• Prelevare dall'imballo la vasca raccogligocce (12) con griglia.
• Prelevare dall'imballo la macchina da caffè e posizionarla in un luogo idoneo rispondente ai requisiti richiesti e descritti nelle norme di sicurezza (cap.3).
• Inserire la vasca raccogligocce (12) nell'apposita sede sulla macchina; assicurarsi che la vasca stessa, il cassetto fondi (10) ed il gruppo erogatore caffè (18) siano inseriti correttamente e che lo sportello anteriore (16) sia chiuso.
• Posizionare il coperchio contenitore caffè in grani (2) sul contenitore caffè in grani (1). Conservare a portata di mano lo spazzolino per la pulizia (20), la chiave gruppo erogatore caffè (19) ed il misurino per il caffè macinato (21).
• Prima di inserire la spina nella presa di corrente, assicurarsi che l'interruttore generale (7) sia in posizione -0-.
  Se all'accensione della macchina il led rosso (30) lampeggia, significa che una delle parti sopra descritte non è stata posizionata correttamente.

Nota importante: É importante leggere quanto riportato nel Capitolo 14, ove viene spiegato in dettaglio il significato di tutte le segnalazioni che la macchina fornisce all'utilizzatore, mediante le luci posizionate sul pannello comandi.

4.3 Prima accensione

• 34 barre il serbatoio acqua (9) sollevandolo e togliere il coperchio (8). Sciacquarlo e riempirlo con acqua fresca; si consiglia di non riempire il serbatoio in modo eccessivo. Reinserire il serbatoio nella sede apposita e riposizionare il coperchio (8) sopra ad esso.

Immettere nel serbatoio (9) sempre e soltanto acqua fresca non gassata. Acqua calda nonché altri liquidi possono danneggiare il serbatoio e/o la macchina. Non mettere in funzione la macchina senza acqua: accertarsi che ve ne sia a sufficienza all'interno del serbatoio.

• 31iere il coperchio (2) ed immettere caffè in grani nel contenitore (1).

Immettere nel contenitore (1) sempre e soltanto caffè in grani. Caffè macinato, liofilizzato, nonché altri oggetti danneggiano la macchina.

• Riposizionare il coperchio (2) nel contenitore caffè (1).
• Inserire la spina (11) in una presa adeguata.
• La macchina si presenta con l'interruttore generale (7) in posizione -0-; per accenderla è sufficiente premere il pulsante (7); si illumina il led (29) del pannello comandi.
  • 35 caricare il circuito, dirigere il tubo vapore (15) sulla vasca raccogligocce; ruotare il pomello (17) in senso antiorario ed attendere fino a quando fuoriesce acqua in modo regolare dal tubo vapore; per interrompere l'erogazione di acqua, ruotare il pomello (17) in senso orario.

i Nota: Prima di procedere alla prima messa in funzione, in caso di prolungata inattività o se il serbatoio acqua è stato vuotato completamente, è consigliabile caricare il circuito.

• Terminate le operazioni di cui sopra, la macchina è predisposta per l'uso.
• Per erogare caffè, acqua calda o vapore, ed utilizzare correttamente la macchina, seguire attentamente le istruzioni che seguono.

5 MACINACAFFÈ

Attenzione! La manopola di regolazione della macinatura, posta all'interno del contenitore caffè, deve essere ruotata solo quando il macinacaffè è in funzione. Non inserire caffè macinato e/o liofilizzato nel contenitore caffè in grani.

È vietato introdurre qualsiasi materiale che non sia caffè in grani. Il macinacaffè contiene organi in movimento che possono essere pericolosi; vietato introdurre le dita e/o altri oggetti. Prima di intervenire, per qualsiasi motivo, all'interno del contenitore caffè, disinserire l'interruttore generale e staccare la spina dalla presa di corrente. Non immettere caffè in grani quando il macinacaffè è in funzione.

La qualità ed il gusto del caffè dipendono, oltre che dalla miscela utilizzata anche dal grado di macinatura. La macchina è dotata di un pomello (3) per la regolazione del grado di macinatura. Per variare il grado di macinatura ruotare il pomello graduato quando il macinacaffè è in funzione; le cifre riportate sulla manopola indicano il grado di macinatura.

Ogni apparecchio è regolato, in fabbrica, su un grado di macinatura medio: se la macinatura risulta essere troppo fine è necessario ruotare la manopola verso valori più alti; se la macinatura risulta essere troppo grossa è necessario ruotare la manopola verso valori più bassi.

La variazione del grado di macinatura si noterà soltanto dopo l'erogazione di tre/quattro caffè.

Usare miscele di caffè in grani per macchine espresso. Evitare di utilizzare gradi di macinatura in posizioni estreme (Es.1 – 16); in questi casi utilizzare miscele di caffè differenti. Conservare il caffè al fresco, in un contenitore chiuso ermeticamente.

La macinatura deve essere regolata nel caso in cui il caffè venga erogato in modo non ottimale: Erogazione troppo veloce = macinatura troppo grossa

Regolare la manopola su numeri più bassi; Erogazione a gocce e/o assente = macinatura troppo fine > Regolare la manopola su numeri più alti.

6 REGOLAZIONE DOSE CAFFÈ

31 Nella macchina è possibile regolare la quantità del caffè (dose) che si desidera macinare.

La dose viene impostata, dal costruttore, su un èvalore medio che soddisfa la maggior parte delle esigenze; tacca (A) in corrispondenza del riferimento (B). Ruotando il pomello (4), situato all'interno del

contenitore caffè, in senso antiorario si aumenta la dose di caffè macinato; ruotando il pomello in senso orario si diminuisce la dose di caffè macinato.

La regolazione della dose deve essere effettuata prima di premere il pulsante di erogazione caffè.

Questo sistema permette di ottenere un'erogazione ottimale con tutti i tipi di caffè presenti in commercio.

7 EROGAZIONE CAFFÉ

Nota: Nel caso in cui la macchina non eroghi caffè, verificare che il serbatoio acqua contenga acqua; nel lato sinistro della macchina si può verificare il livello dell'acqua nel serbatoio.

Prima di erogare caffè verificare che il led verde di pronto temperatura (24) sia acceso fisso, che il serbatoio acqua e che il serbatoio caffè siano pieni.

• 3ozisionare 1 o 2 tazze sotto ai beccucci dell'erogatore (14); potete regolare l'altezza dell'erogatore in modo che si adatti alle vostre tazzine.
  • 38 togatore può essere spostato per consentire l'utilizzo di tazze grandi.
  Per utilizzare tazze di grandi dimensioni occorre spingere manualmente l'erogatore verso la macchina fino a battuta (in questo caso utilizzare solo una tazza alla volta); per sistemare l'erogatore nella posizione ideale all'utilizzo delle tazzine, occorre tirare l'erogatore nella posizione più esterna assicurandosi che sia bloccato.
• Regolare la quantità di caffè che si desidera nella tazzina mediante il pomello (22): ruotandolo in senso orario si aumenta la quantità di caffè che viene erogato; ruotandolo in senso antiorario si diminuisce la quantità di caffè che viene erogato.

Nota: quando il galleggiante livello (13) si solleva è consigliato vuotare la vasca recupero acqua.

7.1 Erogazione con caffè in grani

- Per erogare il caffè occorre premere il pulsante (23), successivamente si avvia il ciclo di erogazione: per erogare 1 caffè premere una sola volta il pulsante

(23); per erogare 2 caffè premere 2 volte di seguito il pulsante (23).

In questa modalità di funzionamento, la macchina provvede automaticamente a macinare e dosare la giusta quantità di caffè; la preparazione di due caffè richiedere due cicli di macinatura e due cicli di erogazione gestiti automaticamente dalla macchina.

• Dopo aver compiuto il ciclo di preinfusione, il caffè comincerà a fuoriuscire dal beccuccio erogatore (14).
• L'erogazione del caffè si fermerà automaticamente quando viene raggiunto il livello impostato con il pomello (22); è comunque possibile interrompere l'erogazione del caffè premendo il pulsante (23).

7.2 Erogazione con caffè macinato

Inserire nel dosatore (5) solo caffè macinato per macchine espresso; caffè in grani, zato, ed altri materiali danneggiano la nina.

È vietato inserire le dita all'interno del dosatore caffè macinato, vi sono degli i in movimento.

- Per prelevare la giusta quantità, di caffè macinato, da inserire nel dosatore, utilizzare solo il misurino (21) in dotazione alla macchina

Inserire un solo misurino, di caffè macinato, alla volta; per ottenere due obbligatorio effettuare due cicli separaticessione l'uno all'altro.

• Premere il pulsante (25) per selezionare la funzione; il led (26) si accende.
• Sollevare il coperchio dosatore caffè macinato (5).
• Prelevare, con il misurino (21), una dose di caffè; togliere la quantità eccessiva di caffè macinato presente nel misurino.
• 3.3 are il caffè macinato all'interno del dosatore.
  • Chiudere il coperchio (5).

• Per erogare il caffè occorre premere il pulsante (23), successivamente si avvia il ciclo di erogazione.

• Dopo aver compiuto il ciclo di preinfusione, il caffè comincerà a fuoriuscire dal beccuccio erogatore (14).

• L'erogazione del caffè si fermerà automaticamente quando viene raggiunto il livello impostato con il pomello (22); è comunque possibile interrompere l'erogazione del caffè premendo il pulsante (23).
• Successivamente la macchina si riporta automaticamente nel modo di funzionamento normale (vedi par. 7.1).

8 EROGAZIONE ACQUA CALDA

Attenzione: all'inizio possono verificarsi brevi spruzzi di acqua calda: pericolo di scottature. Il tubo di erogazione dell'acqua calda può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

- Prima d'erogare acqua calda verificare che la luce verde di pronto temperatura (24) sia accesa.

Con la macchina pronta per l'erogazione del caffè, procedere nel seguente modo:

• Mettere una tazza e/o un recipiente sotto al tubo acqua calda/vapore (15).
  • Sore in senso antiorario il pomello (17).
• Prelevare la quantità desiderata di acqua calda; per fermare l'erogazione dell'acqua calda ruotare in senso orario il pomello (17). La macchina si riporta nel funzionamento normale.

9 EROGAZIONE VAPORE/PREPA- RAZIONE DEL CAPPUCCINO

Il vapore può essere utilizzato per montare il latte per il cappuccino ma anche per il riscaldamento delle bevande.

Pericolo di scottature! All'inizio dell'ero- gazione possono verificarsi brevi spruzzi di acqua calda. Il tubo di erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

- Con la macchina pronta per erogare caffè, premere il pulsante (27). La macchina necessita di un tempo di preriscaldamento.

• Prima di erogare vapore attendere che la luce verde di pronto temperatura (28) si sia accesa.
• Dirigere il tubo vapore (15) sopra la vasca raccogligocce, aprire il pomello (17) "Acqua calda/vapore" per qualche istante, in modo da far uscire l'acqua residua dal tubo vapore; in breve tempo comincerà ad uscire solo vapore.
  • Chiudere il pomello (17).
• Riempire con latte freddo 1/3 del contenitore che si desidera utilizzare per preparare il cappuccino.

Per garantire un miglior risultato nella preparazione del cappuccino, il latte e la tazza utilizzata debbono essere freddi.

• 37 nergere il tubo vapore nel latte da riscaldare ed aprire il pomello (17); far ruotare il recipiente con lenti movimenti dal basso verso l'alto per rendere uniforme la formazione di schiuma.
- Dopo aver utilizzato il vapore per il tempo desiderato chiudere il pomello (17).
- Lo stesso sistema può essere utilizzato per il riscaldamento di altre bevande.

Pulire, dopo questa operazione il tubo vapore con un panno umido.

9.1 Passaggio da vapore a caffè

• Per poter erogare caffè è necessario premere il pulsante (27).
• Nel passaggio da erogazione vapore a erogazione caffè, i led (24) e (28) lampeggiano contemporaneamente indicando che la macchina è in sovratemperatura e non può erogare caffè.
• Per potere erogare caffè, è necessario scaricare dell'acqua ruotando il pomello Vapore (17) fino a quando non rimane accesa in modo fisso solo il led di pronto temperatura (24).

10 PULIZIA E MANUTENZIONE

Pulizia generica

• La manutenzione e la pulizia possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica.
• Non immergere la macchina nell'acqua e non inserire i componenti nella lavastoviglie.

- Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia.

32 Si consiglia di pulire quotidianamente il serbatoio dell'acqua:

• Estrarre il filtro (C) posto all'interno del serbatoio e pulirlo con acqua corrente potabile.
• Riposizionare il filtro (C) nel suo alloggiamento esercitando una leggera pressione combinata ad una leggera rotazione.
• Riempire il serbatoio con acqua fresca potabile.

33 Pulire quotidianamente, se utilizzato, il dosatore caffè macinato:

- Prendere il pennello in dotazione e pulire il dosatore.

• Per la pulizia dell'apparecchio utilizzare un panno morbido inumidito con acqua.
• Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno convenzionale.
  • 4 Te il vano di servizio ed il gruppo erogatore, raccomandiamo di vuotare ogni giorno il cassetto raccoglifondi (10).
• L'erogatore caffè (14) può essere tolto per la pulizia; risciacquare accuratamente i canali di erogazione con acqua calda.

10.1 Gruppo erogatore

• Il gruppo erogatore (18) deve essere pulito ogni volta che si riempie il contenitore di caffè in polvere o, in ogni caso, almeno una volta alla settimana.
• Spegnere la macchina premendo l'interruttore (7) in posizione -0- ed estrarre la spina dalla presa di corrente.
  • 41iere quindi il cassetto raccoglifondi (10) e la vasca raccogli-gocce (12), successivamente aprire lo sportello di servizio (16).
• 3°farre il gruppo erogatore (18) tenendolo per l'apposita maniglia e premendo sul tasto «PRESS». Il gruppo erogatore può essere lavato solo con acqua calda senza detergente.
• 40 curarsi che i due filtri in acciaio siano liberi da ogni residuo di caffè. Il filtro superiore si può togliere svitando, in senso antiorario, il perno di plastica con l'apposita chiave in dotazione (19).
• Lavare ed asciugare accuratamente tutte le parti del gruppo erogatore.
• Rimontare il filtro e riavvitare con cura il perno in

plastica servendosi dell'apposita chiave.

• Pulire accuratamente il vano.
• 42 rendolo per l'apposita maniglia, introdurre di nuovo il gruppo erogatore nell'apposito vano fino ad ottenerne l'aggancio.
• Chiudere quindi lo sportello, inserire il cassetto raccoglifondi e la vasca raccogligocce.

11 DECALCIFICAZIONE

La formazione del calcare avviene con l'uso dell'apparecchio; la decalcificazione è necessaria ogni 3-4 mesi o quando si osserva una riduzione della portata dell'acqua.

Qualora si voglia eseguirla personalmente, si può utilizzare un prodotto decalcificante per macchine da caffè di tipo non tossico e/o nocivo, comunemente reperibile in commercio.

Attenzione! Non utilizzare in nessun caso l'aceto come decalcificante.

• Miscelare il decalcificante con acqua come specificato sulla confezione del prodotto decalcificante e riempire il serbatoio dell'acqua.
• Accendere la macchina con l'interruttore generale (7).
• Dirigere il tubo vapore (15) sulla vasca raccogli gocce.
• 35 tevare ad intervalli (una tazza per volta) l'intero contenuto del serbatoio dell'acqua ruotando il pomello vapore (17) in senso antiorario; per fermare l'erogazione ruotare il pomello (17) in senso orario.
• Durante i singoli intervalli si deve lasciare agire per circa 10-15 minuti, scollegando la macchina con l'interruttore generale (7) su -0-.
• Terminata la soluzione decalcificante, sciacquare il serbatoio dell'acqua e riempirlo con acqua fresca.
• Accendere la macchina con l'interruttore generale.
• 35otare 2/3 del contenuto del serbatoio dell'acqua ruotando il pomello vapore (17) in senso antiorario; per fermare l'erogazione ruotare il pomello (17) in senso orario.

- Lasciare riscaldare la macchina e vuotare il rimanente contenuto del serbatoio dell'acqua ruotando il pomello vapore (17) in senso antiorario; per fermare l'erogazione ruotare il pomello (17) in senso orario.

Qualora si utilizzi un prodotto diverso da quello consigliato si raccomanda di rispettare comunque le istruzioni della casa produttrice riportate sulla confezione del prodotto decalcificante.

12 INFORMAZIONI DI CARATTERE GIURIDICO

• Le presenti istruzioni per l'uso contengono le informazioni necessarie per l'impiego corretto, per le funzioni operative e la manutenzione accurata dell'apparecchio.
• Queste conoscenze e l'osservanza delle presenti istruzioni, rappresentano la premessa per un uso senza pericolo nel pieno rispetto della sicurezza in caso di funzionamento e manutenzione dell'apparecchio. Se si desiderano ulteriori informazioni, o se dovessero subentrare particolari problemi che si ritiene nelle presenti istruzioni d'uso non siano stati spiegati con sufficiente chiarezza, preghiamo di rivolgersi al rivenditore o direttamente alla ditta costruttrice.
• Inoltre facciamo notare che il contenuto di queste istruzioni d'uso non è parte di una convenzione precedente o già esistente, di un accordo o di un contratto legale e che non ne cambiano la sostanza.
• Tutti gli obblighi del costruttore si basano sul relativo contratto di compravendita che contiene anche il regolamento completo ed esclusivo riguardo alle prestazioni di garanzia.
• Le norme di garanzia contrattuali non vengono né limitate né estese in base alle presenti spiegazioni.
• Le istruzioni per l'uso contengono informazioni protette dal diritto d'autore.
• Non è permesso fotocopiarle o tradurle in un'altra lingua senza previo accordo scritto da parte del Costruttore.

13 SMALTIMENTO

• Rendere inutilizzabile gli apparecchi non più in uso.
• Staccare la spina dalla presa e tagliare il cavo elettrico.
• Consegnare gli apparecchi fuori uso a un centro di raccolta idoneo.

14 SPIE PANNELLO COMANDI

Segnalazioni Cause Rimedi

Luce verde (29)	Macchina accesa
Luce verde (24) fissa	Macchina in temperatura pronta:- per l'erogazione del caffè;- per l'erogazione dell'acqua calda.
Luce verde (24) lampeggiante	Macchina in fase di riscaldamento per l'erogazione caffè ed acqua calda
Luce verde (26) fissa	Macchina in erogazione con caffè macinato
Luce verde (28) fissa	Macchina in temperatura pronta per l'erogazione del vapore
Luce verde (28) lampeggiante	Macchina in fase di riscaldamento per l'erogazione vapore
Luce verde (24) lampeggiante	Macchina in sovratemperatura; in questa modalità la macchina non può erogare caffè.	È necessario scaricare dell'acqua nella vasca raccogligocce ruotando il pomello Vapore (17) fino a quando la luce verde di pronto temperatura (24) non rimane accesa in modo fisso e si spegne la luce verde (28).
Luce verde (28) lampeggiante contemporanea-mente
Luce rossa (30) fissa	Quantità d'acqua insufficiente nel serbatoio.	Riempire il serbatoio con acqua fresca potabile, caricare il circuito ed iniziare nuovamente la procedura.
	Serbatoio caffè vuoto. Riempire il serbatoio con caffè in grani ed iniziare nuovamente la procedura.
Luce rossa (30) lampeggiante	Gruppo erogatore, cassetto fondi, vasca raccogli gocce, sportello anteriore non in posizione corretta per il funzionamento della macchina.	Per spegnere la luce rossa fissa, verificare che tutti i componenti siano inseriti o chiusi in modo corretto.

Problemi Cause Rimedi

La macchina non si accende La macchina non è collegata alla rete elettrica		Collegare la macchina alla rete elettrica
		Lo sportello di servizio è aperto Chiudere lo sportello
Il caffè non è abbastanza caldo Le tazzine sono fredde Scaldare le tazzine
Non fuoriesce acqua calda o vapore	Il foro del tubo vapore è otturato Pulire il foro del tubo vapore con uno spillo
Il caffè ha poca crema La miscela non è adatta o il caffè non è fresco di torrefazione oppure è macinato troppo grosso		Cambiare miscela di caffè o regolare la macinatura come al par.5 Aumentare la dose par.6
La macchina impiega troppo tempo per scaldarsi o la quantità di acqua che fuoriesce dal tubo è limitata	Il circuito della macchina è intasata dal calcare	Decalcificare la macchina
Il gruppo erogatore non può essere estratto	Gruppo erogatore fuori posizione Accendere la macchina. Chiudere lo sportello di servizio. Il gruppo erogatore ritorna automaticamente nella posizione iniziale
	Cassetto raccoglifondi inserito	Estrarre il cassetto raccoglifondi prima di estrarre il gruppo di erogazione
Caffè non fuoriesce	Manca Acqua	Riempire il serbatoio dell'acqua e ricaricare il circuito (Par.4.3)
	Gruppo sporco	Pulire il gruppo erogatore (Par.10.1)
	Dose alta	Diminuire la dose (Par.6)
	Circuito non carico	Ricaricare il circuito (Par.4.3)
Caffè fuoriesce lentamente	Dose alta	Diminuire la dose (Par.6)
	Caffè troppo fine	Cambiare miscela di caffè o regolare la macinatura come al par.5 Diminuire la dose par.6
	Circuito non carico	Ricaricare il circuito (Par.4.3)
	Gruppo erogatore sporco	Pulire il gruppo erogatore (Par.10.1)
Caffè fuoriesce all'esterno dell'erogatore	Erogatore non in posizione corretta	Rimettere in posizione l'erogatore
	Erogatore otturato	Pulire l'erogatore ed i suoi fori d'uscita

Per i guasti non contemplati dalla suddetta tabella o in caso che i rimedi suggeriti non li risolvano, rivolgersi ad un centro assistenza.

IMPORTANT SAFEGUARDS
