Produktart	Automatische Kaffeemaschine mit Mahlwerk
Marke	Gaggia
Modell	Syncrony Logic 10000116
Abmessungen (B x T x H)	28 x 36 x 43 cm
Gewicht	9,5 kg
Stromversorgung	220-240 V, 50/60 Hz, 1450 W
Wassertankkapazität	1,8 L
Bohnenbehälterkapazität	250 g
Pumpendruck	15 bar
Zubereitete Kaffeesorten	Espresso, Lungo, Filterkaffee, Cappuccino, Latte Macchiato
Milchschaumsystem	Integrierter Milchbehälter mit Dampffunktion
Integriertes Mahlwerk	Ja, in mehreren Stufen einstellbar
Display	LCD mit Textanzeige
Programmierbare Funktionen	Wasserhärte, Temperatur, Kaffee- und Milchmenge
Pflege und Reinigung	Automatisches Entkalkungsprogramm, Reinigung der Brühgruppe, Leeren des Tresterbehälters
Sicherheit	Automatische Abschaltung, Überhitzungsschutz, Tankverriegelung
Ersatzteile und Reparaturfähigkeit	Herausnehmbare Brühgruppe, Dichtungen, Filter erhältlich
Allgemeine Informationen	Garantie 2 Jahre (Teile und Arbeit)

Häufig gestellte Fragen - Syncrony Logic 10000116 GAGGIA

Wie schaltet man die Maschine ein und aus?

Drücken Sie die Taste Ein/Aus an der Vorderseite. Ein automatischer Spülzyklus startet. Zum Ausschalten die Taste 3 Sekunden lang gedrückt halten.

Wie bereitet man einen Espresso zu?

Stellen Sie eine Tasse unter den Auslauf, wählen Sie auf dem Display Espresso und drücken Sie die Starttaste. Das Mahlwerk mahlt die Bohnen und die Extraktion beginnt automatisch.

Wie benutzt man den Milchbehälter?

Füllen Sie den Behälter mit kalter Milch (max. 500 ml), befestigen Sie ihn an der Dampfdüse, und wählen Sie Cappuccino oder Latte. Die Maschine erhitzt und schäumt die Milch automatisch.

Wie stelle ich den Mahlgrad ein?

Drehen Sie das Einstellrad für den Mahlgrad im Bohnenbehälter. Feine Einstellung für kräftigeren Espresso, grobe für milderen Kaffee.

Was tun, wenn der Kaffee zu kalt ist?

Überprüfen Sie die eingestellte Temperatur im Menü. Erhöhen Sie sie bei Bedarf. Stellen Sie sicher, dass die Maschine vorgeheizt ist (nach dem Einschalten warten). Reinigen Sie auch den Auslauf.

Wie entkalke ich die Maschine?

Nutzen Sie das integrierte Entkalkungsprogramm: Tank leeren, Entkalker Gaggia (oder Zitronensäure) bis MAX einfüllen, dann den Zyklus starten. Anschließend mit klarem Wasser spülen.

Warum schmeckt der Kaffee bitter?

Das kann an zu feinem Mahlgrad, zu langer Extraktion oder zu stark gerösteten Bohnen liegen. Passen Sie den Mahlgrad an, reduzieren Sie die Kaffeemenge oder verwenden Sie hellere Bohnen.

Wie reinige ich die Brühgruppe?

Entnehmen Sie die herausnehmbare Brühgruppe, spülen Sie sie mit lauwarmem Wasser ohne Reinigungsmittel, bürsten Sie die Siebe und lassen Sie sie trocknen. Setzen Sie sie wieder in verriegelter Position ein.

Was tun, wenn die Maschine nicht einschaltet?

Überprüfen Sie die Steckdose, das Kabel und den Zustand der Sicherung. Wenn das Problem bestehen bleibt, kontaktieren Sie den Gaggia-Kundendienst.

Wo finde ich Ersatzteile?

Besuchen Sie die offizielle Gaggia-Website oder Ihren autorisierten Händler. Verwenden Sie die Referenz 10000116, um kompatible Teile zu identifizieren.

BEDIENUNGSANLEITUNG Syncrony Logic 10000116 GAGGIA

Wir gratulieren Ihnen Kauf dieser Espressomaschine höchster Qualität und danken Ihnen für Ihr Vertraue Vor der Inbetribnahme der Maschine empfehlen wir, diese Bedienung sanleitung sorgfaltig durchzulesen, die Anweisungen über den Gebrauch, die Reinigung und die Pflege der Maschine gibt. Wenn Sie weitere Fragen haben, werden Sie sich bitte an den Handler oder direkt an uns. Wir werden Ihnen gerne alle notwendigen Erklärungen geben.

Felicidades!

WICHTIGE VORSICHTSMASSNAHMEN

Bei der Verwendung von Elektrogeräten empfiehlt es sich, si an einige Vorsichtsmaßnahmen zu halten, um die Gefahr vor Brand, elektrischen Schlägen und Unfällen einzuschränken.

1 Alle in diesem oder jedem anderen in der Verpackung enthaltenen Heft angegebenen Anweisungen und Informationen aufmerksam durchlesen, ehe die Espressomaschine eingeschaltet oder benutzt wird.
2 Keine heißen Flächen berühren.
3 Netzkabel, Stecker oder den Maschinenkörper nicht in Wasser oder andere Flüssigkeit tauchen, um Brand, elektrische Schläge und Unfälle zu vermeiden.
4 Im Beisein von Kindern die Espressomaschine mit besonderer Vorsicht handhaben.
5 Den Stecker aus der Steckdose ziehen, sobald die Maschine nicht mehr benutzt wird oder gereinigt wird. Bevor Teile entnommen oder eingesetzt werden sowie vor der Reinigung die Maschine abkühlen lassen.
6 Keine kaputten oder defekten Geräte oder Geräte mit beschädigtem Netzkabel oder —stecker verwenden Das schadhafte Gerät beim nächsten Händler oder Kun-dendienst prüfen, reparieren oder neu einstellen lassen.
7 Die Verwendung nicht vom Hersteller empfohlenen Zubehörs kann Brand, elektrische Schläge und Unfälle verursachen.
8 Die Espressomaschine nicht im Freien verwenden.
9 Das Kabel darf nicht vom Tisch herunterhängen oder heiße Flächen berühren.
10 Die Espressomaschine nicht in der Nähe von heißen Küchenherden oder Backöfen verwenden.
11 Prüfen, ob die Maschine sich in Stellung „0“ befindet, bevor man den Stecker einsteckt. Zum Ausschalten auf „0“ stellen, dann den Stecker aus der Steckdose ziehen.
12 Die Maschine nur im Haushalt verwenden.
13 Bei Verwendung von heißem Dampf mit äußerster Vorsicht verfahren.

DIESE ANWEISUNGEN GUT AUFBEWAHREN

HINWEISE

Diese Espressomaschine wurde ausschließlich für den Haushalt entwickelt. Sämtliche Eingriffe mit Ausnahme der Reinigung oder normalen Wartung dürfen ausschließlich durch den autorisierten Kundendienst vorgenommen werden. Das Gerät nicht in Wasser tauchen. Reparaturen dürfen nur durch Fachpersonal des autorisierten Kundendienstes erfolgen.

1 Sicherstellen, dass die auf dem Datenschild des Geräts angegebene Spannung mit der Ihres Netzanschlusses übereinstimmt.
2 Nie lauwarmes oder heißes Wasser in den Wasserbehälter füllen. Ausschließlich kaltes Wasser verwenden.
3 Während des Betriebs nie die heißen Teile oder das Netzkabel der Maschine berühren.
4 Keine Schleif- oder Scheuermittel zum Reinigen verwenden. Es genügt ein weicher Lappen mit Wasser.
5 Zur Vermeidung von Kalkablagerungen kohlensäurefreies Mineralwasser verwenden.

BETRIEBSANLEITUNGEN ZUM NETZKABEL

A Das mitgelieferte Netzkabel ist relativ kurz, damit es sich nicht verdrehen kann oder Sie darüber stolpern.
B Längere Netzkabel können verwendet werden, doch sollte man dabei mit grösste Vorsicht vorgehen.
C Sollte ein längeres Netzkabel verwendet werden, folgendes überprüfen:

1 dass die auf der Verlängerungsschnur vermerkte Spannung mindestens der des Elektrogerätes entspricht;
2 dass es einen Stecker mit drei Stiften (Erdung) hat, falls das Netzkabel des Elektrogerätes ebenfalls drei hat;
3 Das Netzkabel darf nicht am Tisch herunterhängen; Sie könnten darüber stolpern.

1 ALLGEMEINES

Diese Kaffeemaschine ist für die Zubereitung von Espressokaffee konzipiert, wobei sowohl ganze Kaffeebohnen als auch vorgemahlener Kaffee verwendet werden kann; sie verfügt über eine Dampf- und Heißwasserdüse. Die Maschine mit elegantem Design ist ausschließlich für den privaten und nicht den professionellen Dauerbetrieb bestimmt.

Achtung. In den folgenden Fällen wird jede Verantwortung seitens des Herstellers

verweigert:

• Unsachgemäßer und nicht vom Hersteller vorgesehener Einsatz der Maschine;
• Reparaturen, die nicht von den autorisierten Servicestellen durchgeführt wurden;
• Änderungen am Netzkabel;
• Änderungen an irgendwelchen Bauteilen der Maschine;
• Benutzung von nicht originalen Ersatz- und Zubehörteilen.
  In all diesen Fällen erlischt die Garantie.

1.1 Benutzungshinweise

Alle für die Sicherheit des Benutzers wichtigen Hinweise sind mit einem Warn-dreieck gekennzeichnet. Diese Hinweise sind strengstens zu beachten, um schwere Verletzungen zu vermeiden!

2 Hinweise auf Abbildungen, Geräte- und Bedienelemente erfolgen durch Ziffern und Buchstaben, wie zum Beispiel der Hinweis auf Abbildung 2 dieses Abschnittes.

Mit diesem Symbol werden Informationen gekennzeichnet, auf die besonders geachtet werden muss und die die Leistung der Maschine verbessern.

Die Abbildungen, die sich auf den Text beziehen, befinden sich auf der aufklappbaren Rückseite des Deck-

blatts. Diese Seite ist während des Lesens der Bedienungsanleitung immer offen zu halten.

1.2 Gebrauch dieser Bedienungsanleitung

Bewahren Sie diese Bedienungsanleitung an einem sicheren Platz auf und legen Sie sie der Maschine immer bei, wenn sie von anderen Personen benutzt wird.

Für weitere Fragen oder bei Problemen, die nicht ganz oder im Detail in der vorliegenden Bedienungsanleitung beschrieben sind, wenden Sie sich bitte an die zuständigen Servicestellen.

2 TECHNISCHE DATEN

• NennspannungSiehe Typenschild auf dem Gerät

• NennleistungSiehe Typenschild auf dem Gerät

• MaterialThermoplastik

• Abmessungen (L x H x T) (mm)390 x 380 x 330

• Gewicht (kg)8,7

• Kabellänge (mm)1200

• BedienfeldFrontal

• WassertankAbnehmbar

• StromversorgungSiehe Typenschild auf dem Gerät

• Wassertank (l)1,7

• Fassungsvermögen Kaffeebehälter (g)350 g Bohnenkaffee

• Pumpenleistung (bar)13-15

• HeizelementAluminium

• SicherheitsvorrichtungenSicherheitsventil; Überhitzungsschutz.

Technische Änderungen der Konstruktion und Ausführung sind aufgrund von Weiterentwicklungen der Maschine vorbehalten.

Die Maschine entspricht der europäischen Richtlinie 89/336/CEE (Gesetzesdekret 476 vom 04.12.92), über die Funkentstörung.

3 SICHERHEITSVORSCHRIFTEN

Die unter Spannung stehenden Bauteile dürfen nie mit Wasser in Kontakt kommen: Kurzschlussgefahr! Heißer Dampf und heißes Wasser können zu Verbrennungen führen! Nie den Dampfstrahl auf Körperteile richten. Die Dampf-/Heißwasserdüse immer vorsichtig anfassen: Verbrennungsgefahr!

Sachgemäßer Einsatz der Maschine

Die Espressomaschine darf nur für den Hausgebrauch verwendet werden. Technische Änderungen bzw. ein unsachgemäßer Gebrauch sind verboten, da dies zu Risiken führen kann!

Die Espressomaschine darf nur von Erwachsenen in guter körperlicher und geistiger Verfassung benutzt werden.

Stromversorgung

Die Espressomaschine nur an eine Steckdose mit der richtigen Spannung anschließen.

Die Spannung muss mit derjenigen übereinstimmen, die auf dem Typenschild angegeben ist.

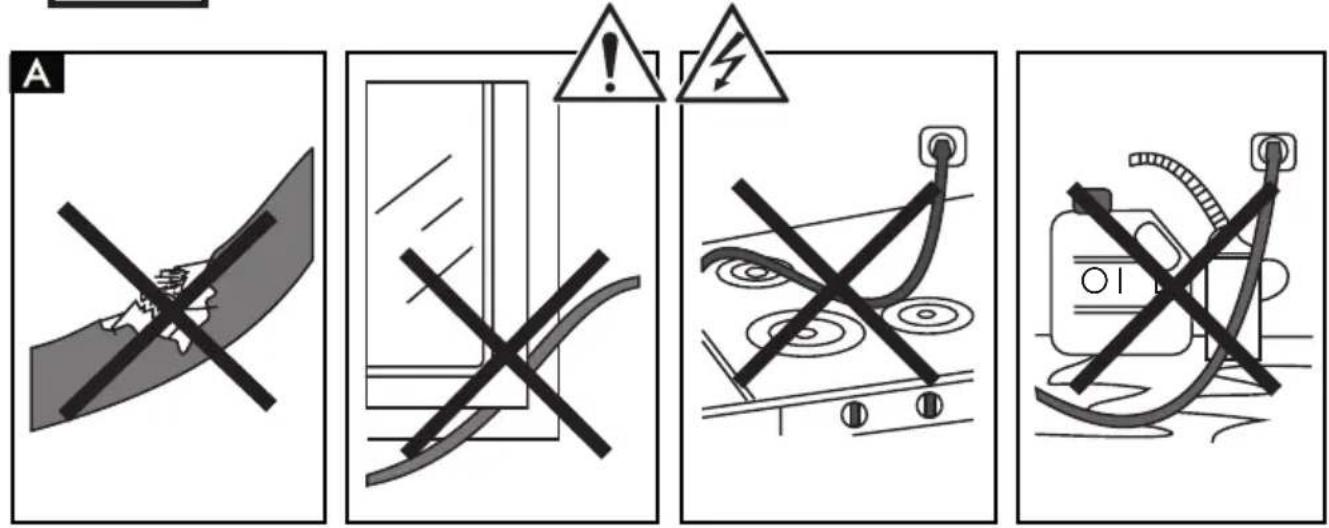

A Netzkabel

Die Espressomaschine niemals benutzen, wenn das Netzkabel defekt ist.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder von seinem Kundendienst ersetzt werden.

Das Netzkabel nicht stark biegen oder um scharfe Kanten oder auf heiße Gegenstände legen; vor Öl schützen.

Die Espressomaschine nie am Netzkabel anheben oder ziehen.

Den Stecker nicht am Kabel aus der Steckdose ziehen und den Stecker nicht mit nassen Händen berühren.

Das Netzkabel nicht frei von Tischen oder Regalen hängen lassen.

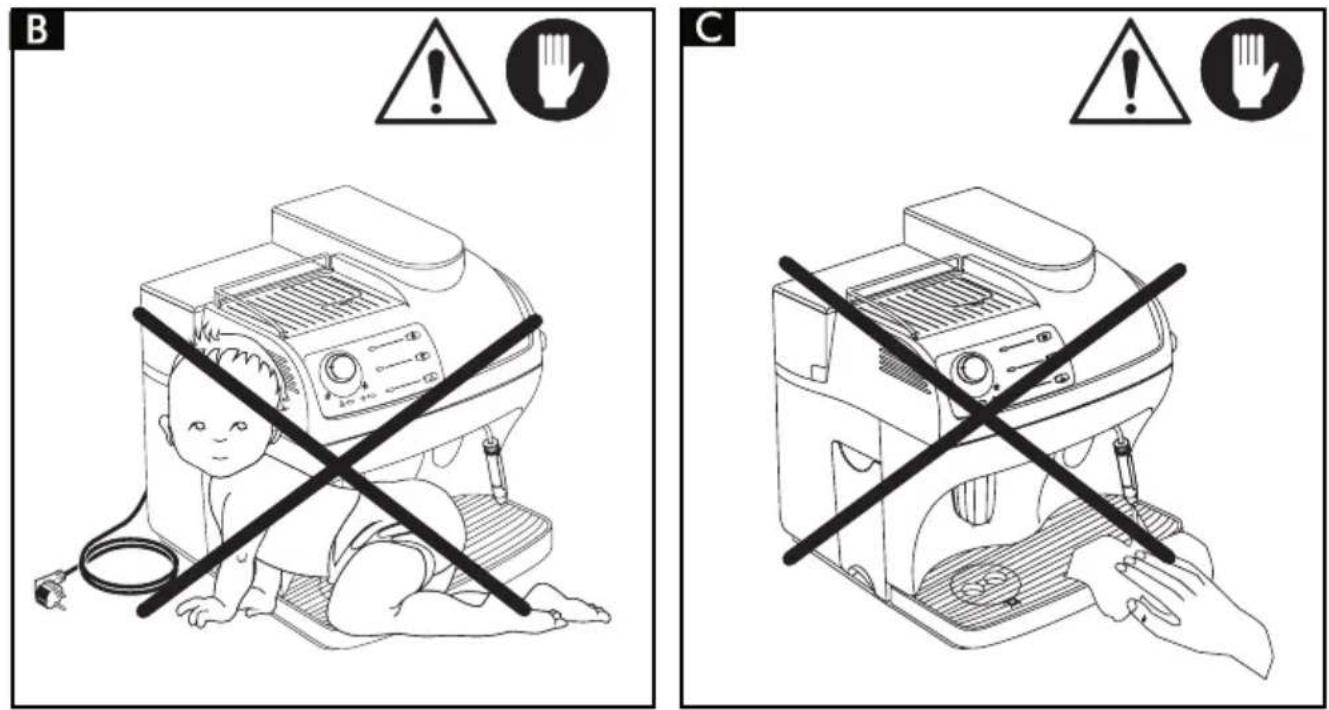

B Schutz dritter Personen

Sicherstellen, dass Kinder keine Möglichkeit haben, mit der Espressomaschine zu spielen. Kinder können die Gefahren nicht erkennen, die von einem solchen Elektrogerät ausgehen.

C Verbrennungsgefahr

Den Dampf- bzw. Heißwasserstrahl niemals auf sich selbst oder andere richten: Verbrennungsgefahr! Immer die entsprechenden Griffe und Drehknöpfe verwenden.

D Aufstellung

Die Espressomaschine an einem sicheren Ort aufbewahren, wo sie niemand umstoßen oder sich daran verletzen kann.

Die Espressomaschine nie im Freien verwenden.

Die Espressomaschine nie auf heiße Oberflächen und in die Nähe von offenem Feuer stellen, da das Gehäuse sonst schmelzen oder auf andere Art beschädigt werden könnte.

E Reinigung

Bevor man die Espressomaschine reinigt, muss die Taste (7) auf -0- gestellt und dann der Stecker aus der Steckdose-gezogen werden.

Dann warten, bis die Espressomaschine abgekühlt ist. Die Espressomaschine niemals ins Wasser tauchen! Es ist strengstens verboten, Änderungen im Innern der Espressomaschine vorzunehmen.

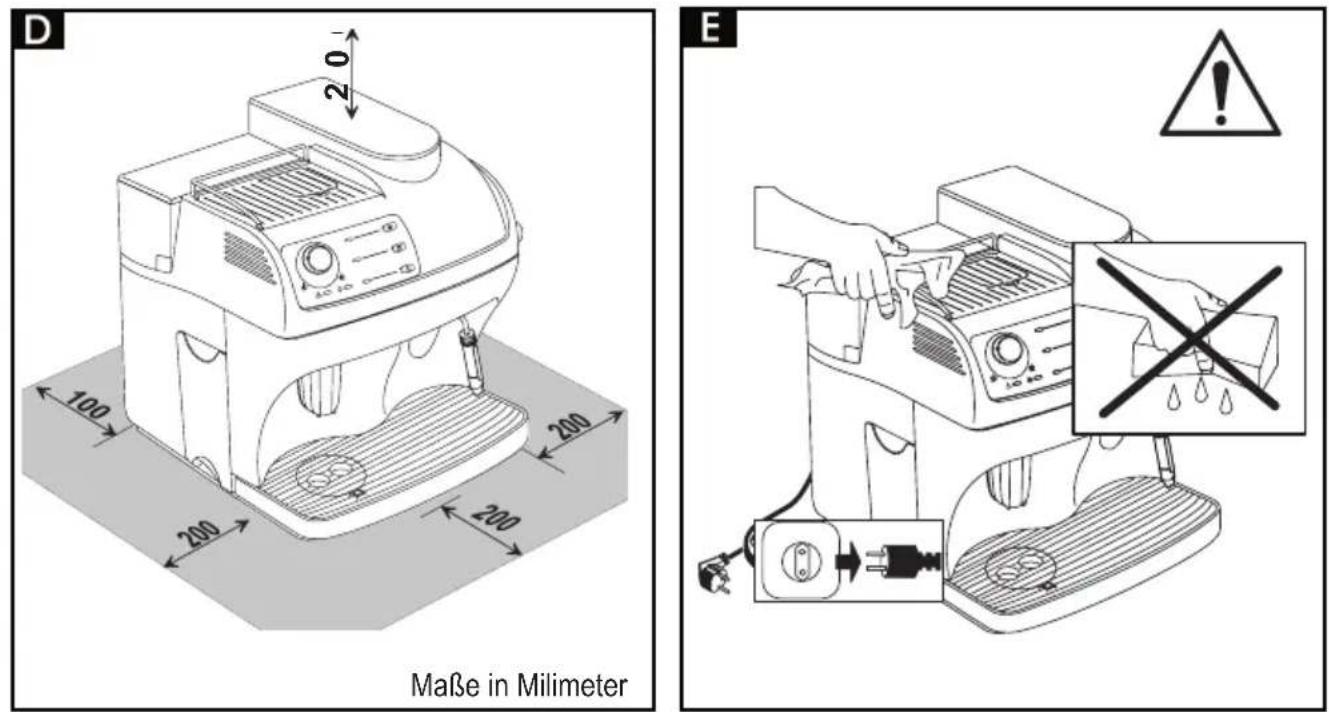

D Aufstellort und Wartung

Für die ordnungsgemäße und optimale Funktion der Espressomaschine empfehlen wir folgendes:

• Eine ebene Aufstellungsfläche wählen;
• Einen gut beleuchteten Aufstellort wählen; er sollte darüber hinaus hygienisch sein und eine gut zugängliche Steckdose aufweisen;
• Immer einen Mindestabstand zu den Seitenwänden der Espressomaschine einhalten wie in der Abbildung gezeigt.

Aufbewahren der Maschine

Wenn die Espressomaschine für einen längeren Zeitraum nicht benutzt wird, so muss man sie ausschalten und den Netzstecker aus der Steckdose ziehen.

Die Maschine an einem trockenen Ort aufbewahren, zu dem Kinder keinen Zugang haben.

Vor Staub und Schmutz schützen.

Reparaturen / Wartung

Bei Schäden, Defekten oder dem Verdacht auf Defekte nach einem Sturz der Maschine sofort das

Netzkabel aus der Steckdose ziehen. Niemals eine defekte Espresso-maschine in Betrieb nehmen.

Nur die autorisierten Servicestellen dürfen Arbeiten und Reparaturen vornehmen.

Die Reparaturen müssen ausschließlich von autorisierten Servicestellen ausgeführt werden.

Sollten Eingriffe von nicht autorisierten Servicestellen vorgenommen worden sein, wird jegliche Haftung für eventuelle Schäden abgelehnt.

Brandschutz

Im Falle eines Brandes sind nur Feuerlöscher mit Kohlendioxyd (CO ₂ ) zu verwenden. Niemals Wasser oder Trockenlöscher verwenden.

Legende der Bauteile der Maschine

1 Kaffeebohnenbehälter
2 Deckel Kaffeebohnenbehälter
3 Drehknopf zur Einstellung der Mahlstufe
4 Drehknopf zur Einstellung der Kaffeepulverportion
5 Deckel Einfüllschacht für Kaffeepulver
6 Tassenablage
7 Hauptschalter (EIN/AUS)
8 Wassertankdeckel
9 Wassertank
10 Kaffeesatzbehälter
11 Netzkabel
12 Abtropfschale und Abtropfgitter
13 Schwimmer Abtropfschale
14 Höhenverstellbarer Kaffeeauslauf
15 Heißwasser-/Dampfdüse
16 Servicetür
17 Dampfdrehknopf
18 Brühgruppe
19 Schlüssel für Brühgruppe
20 Reinigungsbürste
21 Messlöffel für Kaffeepulver

Bedienfeld

22 Drehknopf für die Regulierung der Füllmenge in der Tasse

23 Taste Kaffeezubereitung

24 Kontrollleuchte Temperatur erreicht / Kaffee-funktion

25 Wählschalter Kaffeepulver

26 Led Kaffeepulver gewählt

27 Wählschalter Dampferzeugung

28 Kontrollleuchte Temperatur Dampffunktion

29 Kontrollleuchte Maschine eingeschaltet

30 Kontrollleuchte Alarmanzeige

4 INSTALLATION

Für die eigene Sicherheit und die Sicherheit anderer Personen muss man sich strengstens an die Sicherheitsvorschriften im Kap. 3 halten.

4.1 Verpackung

Die Originalverpackung ist für den Schutz der Maschine beim Transport gedacht und konzipiert.

Sie sollte deshalb für eventuelle spätere Transporte aufbewahrt werden.

4.2 Vorbereitende Schritte

• Abtropfschale (12) mit Abtropfgitter aus der Verpackung nehmen.
  • Die Espressomaschine aus der Verpackung nehmen und an einem geeigneten Ort aufstellen, der den Anforderungen der Sicherheitsvorschriften (Kap.3.) entspricht.
• Die Abtropfschale (12) in die Maschine einsetzen; sicherstellen, dass die Abtropfschale, der Kaffee-satzbehälter (10) und die Brühgruppe (18) ordnungsgemäß eingesetzt sind und die Servicetür (16) geschlossen ist.
• Den Deckel (2) auf den Kaffeebohnenbehälter (1) setzen. Den Reinigungspinsel (20), den Schlüssel für die Brühgruppe(19) sowie den Messlöffel (21) griffbereit aufbewahren.
• Bevor man das Netzkabel an die Steckdose anschließt, ist sicherzustellen, dass der Haupt-schalter (7) auf -0- steht.

Sollte beim Einschalten der Maschine die rote Kontrollleuchte (30) blinken, so bedeutet dies, dass ein Bestandteil nicht richtig eingesetzt ist.

Wichtiger Hinweis: Es ist wichtig, das Kapitel 14 zu lesen, wo die Bedeutung aller

Anzeigen genau erklärt wird, die die Maschine dem Benutzer mit den Kontrollleuchten auf dem Bedienfeld liefert.

4.3 Erste Inbetriebnahme

- 32 Wassertank (9) durch Anheben herausnehmen und den Deckel (8) abnehmen. Mit frischem Wasser ausspülen und füllen. Es empfiehlt sich, den Tank nicht allzu sehr zu füllen. Den Tank wieder in seinen Sitz einsetzen und den Deckel (8) aufsetzen.

Den Wassertank (9) immer und ausschließlich mit kaltem Wasser, nie mit kohlesäurehaltigem Wasser füllen. Heißes Wasser bzw. andere Flüssigkeiten können den Tank bzw. die Maschine beschädigen. Die Maschine nie ohne Wasser betreiben: immer sicherstellen, dass sich genügend Wasser im Tank befindet.

• 31 Deckel (2) abnehmen und Kaffeebohnen in den Behälter (1) füllen.

In den Behälter (1) immer und ausschließlich Kaffeebohnen geben. Kaffeepulver, gefriergetrockneter Kaffee oder anderes können zu Schäden an der Maschine führen.

• Den Deckel (2) wieder auf den Kaffeebohnenbehälter (1) setzen.
• Den Stecker (11) in eine geeignete Steckdose stecken.
  • Die Maschine wird mit dem Hauptschalter (7) auf -0-ausgeliefert. Zum Einschalten der Maschine muss man nur den Schalter (7) drücken; nun leuchtet die grüne Kontrollleuchte (29) auf.
• 35 Auffüllen des Kreislaufs die Dampfdüse (15) auf die Abtropfschale schwenken, den Drehknopf (17) im Gegenuhrzeigersinn drehen und warten, bis das Wasser gleichmäßig aus der Dampfdüse austritt; zum Unterbrechen der Heißwasserabgabe den Drehknopf (17) im Uhrzeigersinn wieder zudrehen.

Hinweis: Vor der ersten Inbetriebnahme, nach längerem Stillstand oder nach einem kompletten Entleeren muss der Wasserkreislauf der Maschine wieder aufgefüllt werden.

- Nach Beenden der obengenannten Schritte ist die Maschine betriebsbereit.

- Um Kaffee zuzubereiten oder Dampf oder Wasser herauszulassen und die Maschine ordnungsgemäß bedienen zu können, muss man sich genauestens an diese Bedienungsanleitung halten.

5 KAFFEEMÜHLE

Achtung! Der Drehknopf zur Regulierung der Mahlstufe, der sich im Kaffeebehälter befindet, darf nur betätigt werden, wenn die Kaffeemühle in Betrieb ist. Keinen gemahlenen bzw. gefriergetrockneten Kaffee in den Kaffeebohnenbehälter füllen.

Es ist verboten, irgendwelche Materialien außer Kaffeebohnen in die Kaffeemühle zu füllen. In der Kaffeemühle befinden sich bewegliche Teile, die gefährlich sein können; auf keinen Fall die Finger bzw. irgendwelche Gegenstände in die Kaffeemühle stecken. Bevor Sie aus einem beliebigen Grund irgendeinen Eingriff im Kaffeebehälter durchführen, muss die Maschine durch den Hauptschalter ausgeschaltet und der Stecker aus der Steckdose gezogen werden. Keine Kaffeebohnen nachfüllen, wenn die Kaffeemühle in Betrieb ist.

Die Qualität und der Geschmack des Kaffees hängen einerseits von der verwendeten Kaffeemischung, andererseits aber auch von der Mahlstufe ab. Die Maschine verfügt über einen Drehknopf (3) für die Regulierung der Mahlstufe. Zum Nachstellen der Mahlstufe, dreht man den Knopf, wenn die Kaffeemühle lauft; die Zahlen auf dem Knopf geben die Mahlstufe an.

Jede Maschine ist werksseitig auf eine mittlere Mahlstufe eingestellt; durch Drehen des Knopfes auf die niedrigeren Zahlen wird die Mahlstufe verringert, durch Drehen des Knopfes auf höhere Nummern wird die Mahlstufe erhöht.

Die Veränderung der Mahlstufe wird erst nach dem Zubereiten von drei bis vier Tassen Kaffee feststellbar.

Kaffeebohnenmischungen für Espresso-maschinen verwenden. Extreme Mahlstufen (z.B. 1 – 16) sollten vermieden werden, man sollte dann besser eine andere Kaffeebohnenmischung verwenden. Den Kaffee an einem kühlen Ort hermetisch verschlossen aufbewahren.

Die Mahlstufe muss nachgestellt werden, falls der Kaffee nicht optimal zubereitet wird:

zu schnelle Zubereitung = zu grobe Mahlstufe > Den Drehgriff auf die niedrigeren Zahlen einstellen; tröpfelnde oder ganz ausbleibende Zubereitung = zu feine Mahlstufe > Den Drehgriff auf die höheren Zahlen einstellen.

6 EINSTELLUNG DER KAFFEE-PULVERPORTION

31 In der Maschine kann die zu mahlende Kaffeemenge (Portion) eingestellt werden. Die Portion ist werksseitig auf eine mittlere Menge eingestellt, die die meisten Anforderungen erfüllt, Kerbe (A) auf dem Bezugspunkt (B). Durch Drehen im Gegenuhrzeigersinn des Knopfes (4) im Kaffeebehälter wird die Portion gemahlenen Kaffees größer, durch Drehen im Uhrzeigersinn wird sie kleiner. Die Portioneneinstellung muss vor dem Betätigen der Taste für die Kaffeezubereitung erfolgen. Dieses System ermöglicht eine optimale Zubereitung mit allen im Handel erhältlichen Kaffeemischungen.

7 KAFFEEZUBEREITUNG

Anmerkung: Falls die Maschine keinen Kaffee zubereitet kontrollieren, ob im Wassertank Wasser vorhanden ist. Auf der linken Seite der Maschine kann der Wasserstand im Tank kontrolliert werden.

i Bevor man Kaffee zubereitet, muss man sicherstellen, dass die grüne Kontrollleuchte (24) "Betriebstemperatur erreicht" konstant leuchtet sowie der Wassertank als auch der Kaffeebehälter gefüllt sind.

• 3 oder 2 Tassen unter den Kaffeeauslauf (14) stellen; die Höhe des Kaffeeauslaufs kann eingestellt werden, um sie an die Größe der Tassen anzupassen.
- 38 Kaffeeauslauf kann verstellt werden, wodurch auch große Tassen benutzt werden können. Zur Verwendung von großen Tassen muss man den Kaffeeauslauf von Hand bis zum Anschlag in Richtung Maschine schieben

(in diesem Fall wird jeweils nur eine Tasse verwendet); um den Kaffeeauslauf in die ideale Stellung für kleine Tassen zu bringen, muss man ihn möglichst weit nach außen ziehen und sicherstellen, dass er blockiert ist.

- Die gewünschte Kaffeefüllmenge in der Tasse mit dem Drehknopf (22) einstellen: wird er im Uhrzeigersinn gedreht, wird eine größere Menge Kaffee zubereitet, beim Drehen im Gegenuhrzeigersinn wird die zubereitete Kaffeemenge kleiner.

Anmerkung: Wenn sich der Schwimmer (13) nach oben bewegt, sollte die Abtropfschale geleert werden.

7.1 Zubereitung mit Bohnenkaffee

- Zum Zubereiten des Kaffees, die Taste (23) drücken; der Kaffeezubereitungszyklus wird nun gestartet: um 1 Kaffee zuzubereiten, die Taste (23) einmal drücken, um 2 Kaffees zuzubereiten, die Taste (23) zweimal drücken.

In dieser Betriebsweise mahlt und dosiert die Maschine automatisch die richtige Kaffeemenge. Die Zubereitung von 2 Tassen Kaffee erfordert zwei Mahl- und zwei Zubereitungszyklen, die von der Maschine automatisch gesteuert werden.

• Nachdem der Vorbrühzyklus beendet ist, tritt der Espresso aus dem Kaffeeauslauf (14) aus.
• Die Kaffeezubereitung wird automatisch gestoppt, wenn die durch den Drehknopf (22) eingestellte Füllmenge erreicht ist; man kann jedoch die Kaffeezubereitung durch Drücken der Taste (23) unterbrechen.

7.2 Zubereitung mit Kaffeepulver

In den Einfüllschacht (5) nur Kaffeepulver für Espressomaschinen einfüllen.

Bohnenkaffee, gefriergetrockneter Kaffee oder anderes können zu Schäden an der Maschine führen.

Es ist verboten, die Finger in den Einfüllschacht zu stecken, da dort in Bewegung befindliche Organe vorhanden sind.

- Mit dem mitgelieferten Messlöffel (21) die richtige Menge Kaffeepulver in den Einfüllschacht füllen.

Jeweils nur einen Messlöffel Kaffeepulver einfüllen. Für zwei Tassen müssen zwei separate Zyklen hintereinander ausgeführt werden.

• Den Wählschalter Kaffeepulver (25) drücken. Die Kontrollleuchte (26) leuchtet auf.
• Den Deckel des Einfüllschachts für Kaffeepulver (5) öffnen.
• Mit dem Messlöffel (21) eine Portion Kaffee abmessen. Überschüssiges Pulver aus dem Messlöffel entfernen.
  • 3.3 Kaffeepulver in den Einfüllschacht geben.
• Den Deckel (5) schließen.
• Für die Kaffeezubereitung die Taste (23) drücken, danach beginnt der Zubereitungszyklus.
• Nachdem der Vorbrühzyklus beendet ist, tritt der Kaffee aus dem Kaffeeauslauf (14) aus.
• Die Kaffeezubereitung wird automatisch gestoppt, wenn die durch den Drehknopf (22) eingestellte Füllmenge erreicht ist; man kann jedoch die Kaffeezubereitung durch Drücken der Taste (23) unterbrechen.
• Dann setzt sich die Maschine automatisch auf Normalbetrieb wieder (siehe Abschnitt 7.1).

8 HEISSWASSERFUNKTION

Achtung: Am Anfang können heiße Wasserspritzer austreten: Verbrennungsgefahr. Die Dampfdüse kann sehr heiß werden: niemals mit bloßen Händen berühren.

- Bevor man heißes Wasser herausfließen lässt, sicherstellen, dass die grüne Kontrollleuchte "Betriebstemperatur erreicht" (24) leuchtet.

Mit für die Kaffeezubereitung bereiter Maschine wie folgt vorgehen:

• Eine Tasse oder ein anderes Gefäß unter die Dampf/Heißwasserdüse (15) stellen.
  • Drehknopf (17) im Gegenuhrzeigersinn aufdrehen.

• Die gewünschte Menge heißes Wasser austreten lassen; zum Stoppen den Drehknopf (17) im Uhrzeigersinn schließen. Die Maschine schaltet zum normalen Betrieb zurück.

9 DAMPFFUNKTION/CAPPUCCINO-ZUBEREITUNG

Der Dampf kann zum Aufschäumen der Milch für den Cappuccino, aber auch zum Wärmen von anderen Getränken verwendet werden.

Verbrennungsgefahr! Beim Beginn der Dampferzeugung können heiße Wasserspritzer austreten. Das Dampfrohr kann sehr heiß werden: niemals mit bloßen Händen berühren.

• Mit für die Espressozubereitung bereiter Maschine die Taste (27) drücken. Die Maschine benötigt etwas Zeit zum Aufwärmen.
• Bevor man Dampf erzeugt abwarten, bis die grüne Kontrollleuchte "Betriebstemperatur erreicht" (28) leuchtet.
  • Die Dampfdüse (15) über die Abtropfschale schwenken, den Drehknopf (17) "Heißwasser/Dampf" kurz öffnen, damit das noch in der Düse befindliche Wasser austreten kann; nach kurzer Zeit tritt nur noch Dampf aus.
  • Den Drehknopf (17) wieder zudrehen.
• 1/3 des Behälters, in dem der Cappuccino zubereitet werden soll, mit kalter Milch füllen.

Die Milch und der Behälter für die Zubereitung des Cappuccinos müssen kalt sein, nur so erhält man einen optimalen Cappuccino.

• 37 Dampfdüse in die Milch tauchen und den Drehknopf (17) öffnen; den Behälter langsam von unten nach oben bewegen, damit sich gleichmäßiger Schaum bildet.
• Nachdem genügend lange aufgeschäumt wurde, den Drehknopf (17) wieder zudrehen.
• Dieser Vorgang kann auch zum Wärmen von anderen Getränken benutzt werden.

Nach diesem Vorgang die Dampfdüse mit einem feuchten Lappen reinigen.

9.1 Übergang von Dampf auf Kaffeezubereitung

• Für die Kaffeezubereitung muss die Taste (27) gedrückt werden.
• Beim Übergang von der Dampffunktion auf Kaffee-zubereitung blinken die Kontrollleuchten (24) und (28) gleichzeitig, was bedeutet, dass die Maschine überhitzt ist und kein Kaffee zubereitet werden kann.
• Damit Kaffee zubereitet werden kann, muss durch Drehen des Dampfknopfs (17) solange Wasser herausgelassen werden, bis nur noch die Kontrollleuchte (24) "Betriebstemperatur erreicht" konstant leuchtet.

10 REINIGUNG UND WARTUNG

Allgemeine Reinigung

• Die Wartung und Reinigung dürfen nur bei kalter Maschine und unterbrochener Stromversorgung erfolgen.
• Die Maschine nicht ins Wasser tauchen oder die Bauteile im Geschirrspüler waschen.
- Keine spitzen Gegenstände oder aggressive chemische Produkte (Lösungsmittel) für die Reinigung verwenden.

32 Der Wassertank sollte täglich gereinigt werden:

• Den Filter (C) im Tank herausnehmen und unter fließendem Trinkwasser reinigen.
• Den Filter (C) mit leichtem Druck und gleichzeitigem leichtem Drehen wieder in seine Aufnahme einsetzen.
• Den Wassertank mit frischem Trinkwasser füllen.

33 Wenn verwendet, den Einfüllschacht für Kaffee-pulver täglich reinigen:

- Den Einfüllschacht mit dem mitgelieferten Pinsel reinigen.

• Für die Reinigung der Maschine einen weichen, feuchten Lappen benutzen.
  • Die Maschine bzw. ihre Bauteile nicht in einem Mikrowellenofen oder einem herkömmlichen Backofen trocknen.

• 4.1 Kaffeesatzbehälter und die Brühgruppe reinigen; der Kaffeesatzbehälter (10) sollte am

besten täglich entleert werden.

- Der Kaffeeauslauf (14) kann zum Reinigen abgenommen werden. Die Kanäle mit heißem Wasser spülen.

10.1 Brühgruppe

• Die Brühgruppe (18) muss immer dann gereinigt werden, wenn der Kaffeebohnenbehälter gefüllt wird, bzw. mindestens einmal pro Woche.
  • Die Maschine mit dem Schalter (7) auf -0-ausschalten und den Stecker aus der Steckdose ziehen.
• 47 in den Kaffeesatzbehälter (10) sowie die Abtropfschale (12) herausnehmen und die Servicetüre (16) öffnen.
• Brühgruppe (18) herausziehen, indem man sie am entsprechenden Griff fasst und auf die Taste "PRESS" drückt. Die Brühgruppe darf nur mit heißem Wasser und ohne Reinigungsmittel gespült werden.
• 40 herstellen, dass die beiden Stahlsiebe von jeglichen Kaffeerückständen befreit werden. Das obere Sieb kann abmontiert werden, indem man den Plastikbolzen mit dem beiliegenden Schlüssel (19) im Gegenuhrzeigersinn abschraubt.
• Alle Bauteile der Brühgruppe sorgfältig spülen und abtrocknen.
• Das Sieb wieder montieren und den Plastikbolzen mit dem beiliegenden Schlüssel wieder sorgfältig festschrauben.
• Den Innenraum gut reinigen.
  • 42 Brühgruppe am entsprechenden Griff halten und wieder in den Sitz einsetzen, bis sie eingerastet ist.
• Danach die Servicetüre schließen, den Kaffeesatzbehälter und die Abtropfschale wieder einsetzen.

11 ENTKALKEN

Beim Benutzen der Maschine bildet sich Kalk; das Entkalken muss nach jeweils 3-4 Monaten der Benutzung der Maschine durchgeführt werden bzw. wenn ein Verringern der Wasserleistung festgestellt wird.

Wenn man das Entkalken selbst durchführen will, muss man ein handelsübliches,

unschädliches und ungiftiges Entkalkungsmittel für Kaffeemaschinen verwenden.

Achtung! Auf keinen Fall zum Entkalken Essig verwenden.

• Das Entkalkungsmittel laut Packungsbeilage mit Wasser verdünnen und den Wassertank damit füllen.
  • Die Maschine mit dem Hauptschalter (7) einschalten.
  • Die Dampfdüse (15) über die Abtropfschale schwenken.
• 35 tervallen (von jeweils einer Tasse) den gesamten Inhalt des Wassertanks durchlaufen lassen, indem man den Dampfdrehknopf (17) im Gegenuhrzeigersinn dreht; um das Ablassen zu stoppen, den Drehknopf (17) im Uhrzeigersinn drehen.
• Während der einzelnen Intervalle das Mittel ca. 10-15 Minuten bei ausgeschalteter Maschine einwirken lassen (Hauptschalter (7) auf -0-).
• Wenn das Entkalkungsmittel verbraucht ist, den Wassertank ausspülen und mit frischem Wasser füllen.
  • Die Maschine mit dem Hauptschalter einschalten.
  • 35 des Inhalts des Wassertanks ablassen, indem man den Dampfdrehknopf (17) im Gegenuhrzeigersinn dreht; um das Ablassen zu stoppen, dreht man den Dampfdrehknopf (17) im Uhrzeigersinn.
• Die Maschine aufwärmen lassen und den restlichen Inhalt des Wassertanks ablassen, indem man den Dampfdrehknopf (17) im Gegenuhrzeigersinn dreht; um das Ablassen zu stoppen, dreht man den Dampfdrehknopf (17) im Uhrzeigersinn.

Falls ein anderes Entkalkungsmittel als das empfohlene verwendet wird, so müssen die

Anweisungen des Herstellers auf der Packung des Entkalkungsmittels beachtet werden.

12 RECHTLICHE INFORMATIONEN

- Diese Bedienungsanleitung enthält alle für den ordnungsgemäßen Gebrauch der Maschine, ihre

Funktionen sowie die vorschriftsmäßige Wartung notwendigen Informationen.

• Die Kenntnis der vorliegenden Bedienungsanleitung ist unter Beachtung aller Sicherheitsvorschriften grundlegend für den gefahrenfreien Gebrauch und die Wartung der Maschine. Wenn weitere Informationen benötigt werden, oder wenn spezielle Probleme auftauchen sollten, die in dieser Bedienungsanleitung nicht ausreichend erläutert wurden, so bitten wir Sie, sich an den örtlichen Fachhändler oder direkt an den Hersteller zu wenden.
• Des weiteren weisen wir darauf hin, dass der Inhalt dieser Bedienungsanleitung kein Bestandteil einer vorherigen oder vorher existierenden Konvention, einer Vereinbarung oder eines rechtskräftigen Vertrags ist und deren Inhalt somit nicht ändert.
• Alle Verpflichtungen des Herstellers beziehen sich auf den entsprechenden Kaufvertrag, der auch die kompletten und ausschließlichen Bedingungen für die Garantieleistungen enthält.
  • Die vertraglichen Garantiebedingungen werden durch die vorliegenden Erläuterungen weder beschnitten noch erweitert.
  • Die Bedienungsanleitung enthält Informationen, die urheberrechtlich geschützt sind.
• Das Fotokopieren oder Übersetzen in eine andere Sprache ohne vorherige schriftliche Genehmigung des Herstellers ist verboten..

13 ENTSORGUNG

• Die nicht mehr in Gebrauch befindlichen Maschinen müssen unbrauchbar gemacht werden.
- Den Stecker aus der Steckdose ziehen und das Stromversorgungskabel durchschneiden.
• Die nicht mehr in Gebrauch befindlichen Maschinen bei einer geeigneten Sondermülldeponie abgeben.

14 KONTROLLLEUCHTEN BEDIENFELD

Leuchten Ursachen Behebung

Grüne Leuchte (29)	Maschine eingeschaltet
Grüne Leuchte (24) leuchtet konstant	Maschine auf Betriebstemperatur:- für Kaffeezubereitung;- für Heißwasser
Grüne Leuchte (24) blinkt	Maschine heizt für Kaffee-zubereitung und Heißwasser auf
Grüne Leuchte (26) leuchtet konstant	Maschine bereit für Kaffee-zubereitung mit Kaffeepulver
Grüne Leuchte (28) leuchtet konstant	Maschine auf Betriebstemperatur für Dampferzeugung
Grüne Leuchte (28) blinkt	Maschine heizt für Dampferzeugung auf
Grüne Leuchte (24) blinkt	Maschine überhitzt; in diesem Zustand kann die Maschine keinen Kaffee zubereiten	Es muss durch Drehen des Dampfknopfs (17) solange Wasser herausgelassen werden, bis nur noch die grüne Kontrollleuchte (24) “Betriebstemperatur erreicht“ konstant leuchtet und die grüne Leuchte (28) ausgelöscht ist
Grüne Leuchte (28) blinkt gleichzeitig
Rote Leuchte (30) leuchtet konstant	Zuwenig Wasser im Tank Frisches	Trinkwasser in Tank einfüllen, Wasserkreislauf auffüllen und das Vorgehen nochmals beginnen
	Kaffeebehälter leer Bohnenkaffee	einfüllen und das Vorgehen nochmals beginnen
Rote Leuchte (30) blinkt	Brühgruppe, Kaffeesatzbehälter, Abtropfschale, Servicetür für den Betrieb der Maschine nicht in richtiger Position	Damit die rote Leuchte ablöscht prüfen, dass alle Bestandteile richtig eingesetzt oder geschlossen sind

Probleme Ursachen Behebung

Die Maschine schaltet nicht ein Die	Maschine ist nicht an das Stromnetz angeschlossen	Die Maschine an das Stromnetz anschließen
	Die Servicetür ist offen Servicetür schließen
Der Kaffee ist nicht heiß genug Die Tassen sind kalt Tasse vorwärmen
Es tritt kein Wasser oder Dampf aus	Das Loch in der Dampfdüse ist verstopft	Das Loch in der Dampfdüse mit einer Stecknadel reinigen
Der Kaffee hat wenig Schäumchen	Die Mischung ist nicht geeignet, der Kaffee ist nicht röstfrisch oder zu grob gemahlen	Kaffeemischung wechseln oder die Mahlstufe nach Abschn. 5 nachstellen. Portion vergrößern, Abschn. 6
Es dauert zu lange, bis die Maschine geheizt ist oder es tritt wenig Wasser aus der Düse aus	Die Leitungen der Maschine sind verkalkt	Die Maschine entkalken
Der Kaffeeauslauf kann nicht herausgenommen werden	Der Kaffeeauslauf ist nicht in der richtigen Position	Die Maschine einschalten. Die Servicetür schließen. Der Kaffeeauslauf kehrt automatisch in die Ausgangsposition zurück
	Kaffeesatzbehälter eingesetzt Zuerst den Kaffeesatzbehälter und dann erst den Kaffeeauslauf herausnehmen
Es wird kein Kaffee geliefert Kein Wasser	Den Wassertank füllen und das System auffüllen (Abschn.4.3)
	Kaffeeauslauf verschmutzt	Kaffeeauslauf reinigen (Abschn.10.1)
	Portion zu groß	Portion verkleinern (Abschn.6)
	System nicht aufgefüllt	System auffüllen (Abschn.4.3)
Der Kaffee läuft langsam heraus	Portion zu groß	Portion verkleinern (Abschn.6)
	Kaffeepulver zu fein	Kaffeemischung wechseln oder die Mahlstufe nach Abschn. 5 nachstellen. Portion verkleinern Abschn.6
	System nicht aufgefüllt	System auffüllen (Abschn.4.3)
	Kaffeeauslauf verschmutzt	Kaffeeeauslauf reinigen (Abschn.10.1)
Der Kaffee läuft außerhalb des Kaffeeauslaufes heraus	Der Kaffeeauslauf ist nicht in der richtigen Position	Kaffeeauslauf wieder in Position bringen
	Kaffeeauslauf verstopft	Kaffeeauslauf und Kaffee-auslauflöcher reinigen

Bei Defekten, die nicht in der obigen Tabelle aufgeführt sind, bzw. wenn die vorgeschlagenen Behebungsmethoden nicht funktionieren sollten, wenden Sie sich bitte an einen autorisierten Fachhändler.

PRECAUCIONES IMPORTANTES

2 TECHNISCHE GEGEVENS
