KCZWX 20600R - Cantina vini KITCHENAID - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cantina per vino
Marca	KitchenAid
Modello	KCZWX 20600R
Capacità	Fino a 60 bottiglie
Dimensioni (A x L x P)	84 x 59,5 x 57,5 cm
Peso netto	45 kg
Alimentazione	220-240 V, 50 Hz
Classe energetica	D
Consumo annuale	178 kWh/anno
Livello sonoro	42 dB(A)
Tipo di raffreddamento	Compressore
Intervallo di temperatura	5 °C a 20 °C
Numero di zone di temperatura	1 zona
Illuminazione interna	LED
Porta	Vetrata, reversibile
Serratura	Con serratura e chiave
Mensole	5 mensole in metallo scorrevoli
Filtro al carbone	Sì, integrato
Allarme di temperatura	Sì
Funzione di raffreddamento rapido	Sì
Manutenzione e pulizia	Pulire con un panno morbido e acqua saponata. Sbrinamento manuale se necessario.
Parti di ricambio e riparabilità	Indice di riparabilità: 7,2/10. Parti disponibili: termostato, compressore, mensole.
Informazioni generali	Garanzia 2 anni. Prodotto in Italia.

Domande frequenti - KCZWX 20600R KITCHENAID

Qual è la capacità massima in bottiglie?

La cantina per vino KitchenAid KCZWX 20600R può contenere fino a 60 bottiglie standard da 75 cl.

Come regolare la temperatura?

Utilizzare il pannello di controllo touch per regolare la temperatura tra 5 °C e 20 °C. La temperatura predefinita per il servizio è di 12 °C.

Il rumore del compressore è normale?

Sì, un leggero ronzio è normale. Il livello sonoro è di 42 dB(A), paragonabile a una conversazione a bassa voce.

Si può cambiare il senso di apertura della porta?

Sì, la porta è reversibile. Consultare il manuale per le fasi di smontaggio e rimontaggio.

Come manutenere la cantina per vino?

Pulire regolarmente l'interno con un panno morbido umido e sapone neutro. Sbrinare manualmente se il ghiaccio supera 3 mm di spessore.

È necessario lasciare spazio intorno all'apparecchio?

Sì, prevedere almeno 10 cm sul retro e ai lati per una ventilazione ottimale.

Cosa fare in caso di interruzione di corrente?

La cantina mantiene la temperatura per circa 6 ore. Evitare di aprire la porta durante questo periodo.

Come sostituire il filtro al carbone?

Il filtro al carbone si trova dietro la griglia di aerazione. Sostituirlo ogni 6 mesi per una qualità dell'aria ottimale.

Perché l'illuminazione LED non si accende?

Verificare che la porta sia ben chiusa o che l'interruttore interno non sia bloccato. Se il problema persiste, contattare il servizio post-vendita.

Dove trovare parti di ricambio?

Le parti come il termostato, il compressore o le mensole sono disponibili presso il rivenditore autorizzato KitchenAid.

MANUALE UTENTE KCZWX 20600R KITCHENAID

1.1 Avvertenze di sicurezza e potenziale pericolo.... 134
1.2 Nell'impiego quotidiano.... 135
1.3 Rispetto per l'ambiente.... 136
1.4 Informazioni per gli enti di controllo.... 136
1.5 Per risparmiare energia.... 136

2 INSTALLAZIONE 137

2.1 Installazione.... 137
2.2 Collegamento alla rete elettrica.... 137
2.3 Refrigerante 137

3 PRIMA DI INIZIARE 138

3.1 Per conoscere bene il vostro elettrodomestico 138
3.2 Responsabilità del produttore.... 138
3.3 Servizio assistenza 138
3.4 Dati tecnici.... 138
3.5 Targhetta di identificazione.... 139

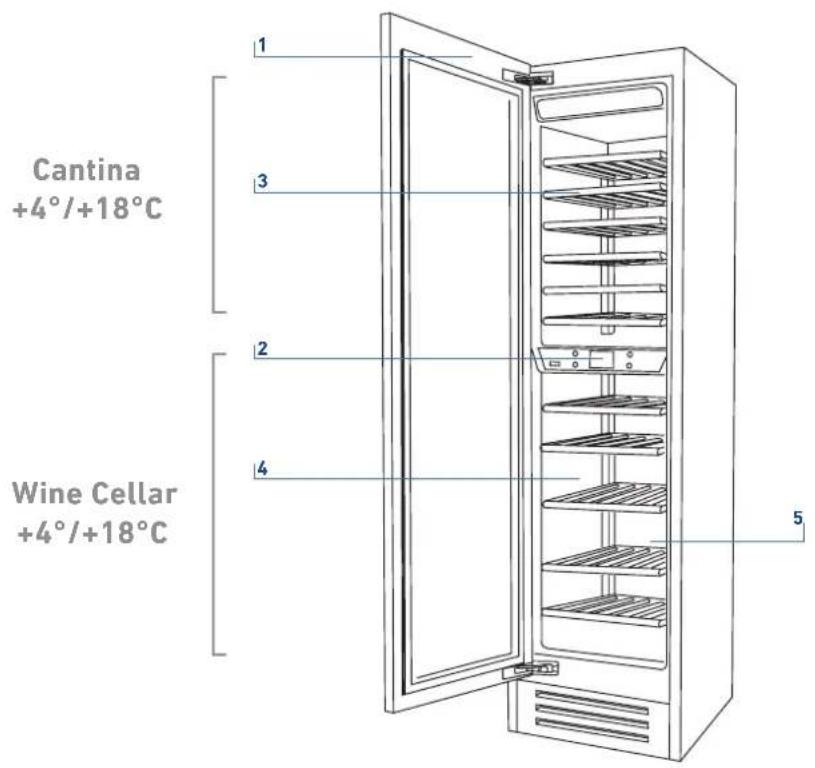

3.6 Descrizione generale 140
3.7 Controllo elettronico.... 141
3.8 Pannello di controllo digitale (modello 60cm).... 141

4 ACCENSIONE E SPEGNIMENTO DELL'APPARECCHIATURA 142

4.1 Accensione e spegnimento.... 142
4.2 Come regolare la temperatura dei vani.... 144
4.3 Segnali informativi e di anomalia sul display.... 145
4.4 Temperature conservazione vini.... 146

5 IMPOSTAZIONI E FUNZIONI 147

5.1 Funzioni 146
5.2 Impostazioni.... 149

6 ALLESTIMENTO INTERNO 154

6.1 Allestimento interno (posizionamento, regolazione, rimozione).... 154

7 ILLUMINAZIONE 154

7.1 Illuminazione.... 154

8 CONSERVAZIONE DEI VINI 155

8.1 Indicazioni generali 155
8.2 Temperature di conservazione 155
8.3 Tempo di conservazione.... 156
8.4 Temperature di degustazione 157
8.5 Posizionamento delle bottliglie 158

9 CURA E PULIZIA 158

9.1 Cura e pulizia.... 158
9.2 Pulizia griglia di ventilazione, filtro e condensatore.... 159
9.3 Pulizia interna 160

10 GUIDA ALLA RISOLUZIONE DEI PROBLEMI 161

10.1 Guida alla risoluzione dei problemi.... 161
10.2 Indicazioni di anomalia che possono apparire sul display.... 162

1.1 Avvertenze di sicurezza e potenziale pericolo

Se questa apparecchiatura sostituisce un'altra già esistente che deve essere messa da parte o smaltita, assicurarsi che essa non diventi una pericolosa trappola per i bambini.

Questa apparecchiatura è progettata per raffreddare bevande e cibi ed è destinata all'utilizzo domestico.

Questo apparecchio è destinato alla refrigerazione e conservazione di alimenti freschi e surgelati in ambiente domestico. Ogni altro uso è improprio.

L'apparecchio non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza.

L'apparecchiatura deve essere installata seguendo le istruzioni riportate nella Guida all'installazione in particolare vanno mantenute libere da ostruzioni le aperture di ventilazione dell'apparecchiatura o nella struttura ad incasso.

L'apparecchiatura è dotata di un sistema di illuminazione a luce concentrata con lampade Led. Non guardare all'interno delle lampade quando sono accese per evitare possibili danni alla vista.

Questa avvertenza è riportata anche sull'etichetta incollata all'interno della porta del frigorifero.

Non usare apparecchi elettrici di alcun tipo all'interno degli scomparti per la conservazione dei cibi.

Durante il riposizionamento dei ripiani non avvicinare le dita alla guida di scorrimento del ripiano.

Non posizionare contenitori di liquidi infiammabili nelle vicinanze dell'apparecchiatura.

Non tentare mai di spegnere una fiamma/incendio con acqua: spegnere l'apparecchio e coprire la fiamma con una coperta ignifuga.

Non toccare gli elementi riscaldanti all'esterno dell'apparecchio.

Spegnere completamente l'apparecchiatura staccandola dalla presa della corrente durante operazioni di pulizia. Se la spina non è facilmente raggiungibile è opportuno scollegare l'interruttore omnipolare relativo alla presa cui l'apparecchiatura è collegata.

I componenti dell'imballaggio possono essere pericolosi per i bambini: non permettere loro di giocare con sacchetti, films plastici e polistirolo.

Qualsiasi riparazione deve essere effettuata da un tecnico qualificato.

Questo apparecchio non è da intendersi adatto all'uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro si-

curezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochi con l'apparecchio.

Non danneggiare i tubi del circuito refrigerante dell'apparecchio.
Non introdurre nell'apparecchio bombolette spray o recipienti che contengano propellenti o sostanze infiammabili.
La quantità di gas refrigerante contenuta nel vostro apparecchio è indicata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettricista qualificato ad eseguire questa operazione.
Installazioni o riparazioni eseguite da personale non autorizzato, possono potenzialmente creare pericolo per l'utente e danni all'apparecchio.

Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato.

È consentito usare solo parti di ricambio originali del costruttore. Solo con l'impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati.
Le riparazioni devono essere eseguite solo dal produttore, servizio assistenza autorizzato o altra persona qualificata.
Collegare l'apparecchio a una presa a 3 poli collegato alla terra
Non rimuovere il polo di messa a terra.
Non utilizzare un adattatore.
Non utilizzare una prolunga.
Scollegare la fonte di alimentazione da tutti i dispositivi prima quidell'intervento.
Se il CAVO DI ALIMENTAZIONE è danneggiato, deve essere sostituito dal produttore, un servizio di assistenza autorizzato o altra persona qualificata in modo da evitare pericoli.
I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
Non modificare l'apparecchio.
Non inserire oggetti metallici appuntiti (posate o utensili) nelle feritoie.
Non toccare (specialmente con le mani bagnate) o mettere direttamente in bocca i cibi congelati.
Non conservare sostanze infiammabili, esplosive o che evaporano.
Non conservare sostanze esplosive, come bombolette spray con propellente infiammabile all'interno dell'apparecchio.
Le bottiglie con alta percentuale di alcol devono essere ben chiuse e in posizione verticale.
Le sostanze organiche, acide e gli oli eterei possono corrodere le superfici in plastica e le guarnizioni se a contatto per lungo tempo.

Non tirare mai il cavo per staccare la spina.

1.2 Nell'impiego quotidiano

Le operazioni di pulizia e manutenzione, destinate ad essere effettuate dall'utilizzatore, non devono essere effettuate dai bambini senza sorveglianza.
Non sbrinare o pulire mai l'apparecchio con una pulitrice a vapore. Il vapore può raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scarica elettrica!
Non utilizzare oggetti appuntiti o affiliati per rimuovere gli strati di brina o ghiaccio. E' possibile danneggiare i raccordi del circuito refrigerante, che rende inservibile l'apparecchio.

Il gas fuoriuscendo per effetto della pressione, può provocare irritazioni agli occhi.

Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. quale punto di appoggio o come sostegno.
Controllare che non rimangano incastrati oggetti nelle porte.
Per la pulizia estrarre la spina d'alimentazione o disinserire l'interruttore di sicurezza. Evitare di esercitare trazioni sul cordone elettrico, ma impugnare correttamente la spina.
Conservare alcool ad alta gradazione in un contenitore ermeticamente chiuso, e posto in posizione verticale.
Evitare che olii o grassi imbrattino parti plastiche o le guarnizioni delle porte. I grassi aggrediscono il materiale plastico e la guarnizione della porta diventano fragili e porose.
Non ostruire le aperture di passaggio dell'aria di aereazione dell'apparecchio.
Permettere l'uso dell'apparecchio solo a bambini in età di 8 anni o superiore. Sorvegliare i bambini durante la pulizia e la manutenzione.
In accordo alle attuali normative, i bambini tra i 3 e gli 8 anni possono prelevare o caricare gli alimenti dall'apparecchio, ma si sconsiglia altamente di permettere ai bambini sotto agli 8 anni di effettuare queste operazioni e in generale di utilizzare l'apparecchio.
Tenere lontani i bambini inferiori agli 8 anni, se non continuamente sorvegliati, e assicurarsi che non giochino con l'apparecchio.
Non utilizzare dispositivi meccanici, elettrici, chimici diversi da quelli raccomandati dal produttore per accelerare il processo di sbrinamento.
Non danneggiare il circuito di refrigerazione, (nel caso possa essere accessibile).
Non utilizzare apparecchi elettrici all'interno degli scomparti per la conservazione dei cibi, se questi non sono del tipo raccomandato dal costruttore.

In caso di danneggiamento del circuito di refrigerazione evitare l'utilizzo di fiamme libere ed aerare opportunamente il locale.
Non utilizzare l'apparecchio o parti di esso diversamente da quanto indicato nel presente manuale.
L'apertura della porta per lunghi periodi può causare un notevole aumento della temperatura negli scomparti dell'apparecchio.
Pulire regolarmente le superfici che possono venire a contatto con cibo e sistemi di drenaggio accessibili.
Conservare la carne cruda e il pesce in contenitori adatti in frigorifero, in modo che non venga in contatto con altri alimenti o ci goccioli sopra.
Se l'apparecchio viene lasciato vuoto per lunghi periodi, spegnerlo, scongelarlo, pulirlo, asciugarlo e lasciare la porta aperta per evitare lo sviluppo di muffa al suo interno.
Durante l'uso non appoggiare sull'apparecchio oggetti metallici appuntiti come coltelli, forchette cucchiai e coperchi.
Sulle parti in vetro non utilizzare detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche).
Non sedersi sull'apparecchio.
Non appoggiarsi o sedersi sulla porta o su eventuali cassetti aperti.
Non fare leva sulla porta o sulla maniglia per spostare l'apparecchio.
Non utilizzare apparecchi elettrici (ad es. phon per i capelli...) o spray per lo sbrinamento che potrebbero deformare le parti in plastica.
Non usare in nessun caso l'apparecchio per rinfrescare l'ambiente.
Staccare sempre dalla rete elettrica l'apparecchio in caso di guasto, manutenzione o durante la pulizia.
Non conservare nel congelatore liquidi in lattine o contenitori di vetro.
Non appoggiare oggetti pesanti sulla sommità dell'apparecchio.
L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: zone cucina di negozi, uffici e altri ambienti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali.

Simbologia utilizzata nel manuale:

Nota

suggerimenti per un corretto utilizzo dell'apparecchiatura

Importante

Indicazioni per evitare danni all'apparecchiatura

Attenzione

indicazioni per evitare lesioni alla persona

Conferire i materiali dell'imballaggio agli idonei centri di raccolta differenziata.

Imballi di plastica

Pericolo di soffocamento

Non lasciare incustodito l'imballaggio o parti di esso.

Non permettere che bambini giochino con i sacchetti di plastica dell'imballaggio

1.3 Rispetto per l'ambiente

Questo apparecchio, conforme alla direttiva europea WEEE (2012/19/UE), deve essere smaltito separatamente dagli altri rifiuti al termine del suo ciclo di vita.
Questo apparecchio non contiene sostanze in quantità tali da essere ritenute pericolose per la salute e l'ambiente, in conformità alle attuali direttive europee.
Prestare particolare attenzione alle corrette modalità di smaltimento di tutti i componenti dell'imballo.

Tensione elettrica

Pericolo di folgorazione

Disattivare l'alimentazione elettrica generale.

Staccare il cavo di alimentazione elettrica dall'impianto elettrico.

L'apparecchiatura non deve essere smaltita con i rifiuti urbani. Informarsi presso i centri di raccolta locali per lo smaltimento dei materiali riciclabili.
In caso di smaltimento tagliare il cavo di alimentazione e togliere la porta e/o cassetti di chiusura.
Durante lo smaltimento, evitare danni al circuito refrigerante.
L'apparecchiatura non contiene, nel circuito refrigerante e nell'isolamento, sostanze nocive per lo strato di ozono atmosferico.
Si precisa che per l'imballaggio dell'apparecchio vengono utilizzati materiali non inquinanti e riciclabili.

1.4 Informazioni per gli enti di controllo

Per le verifiche EcoDesign, l'installazione e la preparazione dell'apparecchio devono essere conformi alla normativa EN 62552-1/-2/3.
I requisiti di ventilazione, dimensioni e spazio minimo dalla parete posteriore sono indicati nel capitolo "Installazione" del presente manuale.
Contattare il costruttore per ulteriori informazioni.

1.5 Per risparmiare energia

L'uso adeguato dell'apparecchio, l'imballo corretto degli alimenti, la temperatura costante e l'igiene degli alimenti influisce sulla qualità di conservazione.
Ridurre il tempo e il numero di aperture delle porte per evitare un eccessivo riscaldamento delle celle.
Pulire periodicamente il condensatore per evitare perdite di efficenza della macchina. (vedi cap. 10.3)
Questo prodotto contiene una sorgente luminosa con classe di efficienza energetica G.

2.1 Installazione

Assicuratevi che l'installazione sia effettuata correttamenteda tecnici specializzati, rispettando tutte le indicazioni riportate nella specifica guida di installazione fornita con l'apparecchiatura.

Attenzione

Eseguire l'allacciamento idraulico assolutamente prima di quello elettrico.

È obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza dell'impianto elettrico.
Posizionare l'apparecchio con l'aiuto di una seconda persona.
Non usare la porta aperta come leva per posizionare l'apparecchio.
Non esercitare pressioni eccessive sulla porta aperta.
L'apparecchio non deve essere posizionato vicino a fonti di calore. Se questo non è possibile, è necessario utilizzare un adeguato pannello isolante.
L'apparecchio non deve essere esposto all'irraggiamento solare.
Non collocare l'apparecchio in ambienti esterni.
Far eseguire l'installazione e gli interventi di assistenza da personale qualificato nel rispetto delle norme vigenti.
Far eseguire il collegamento elettrico a personale tecnico abilitato.
Per evitare qualsiasi pericolo, se il cavo di alimentazione elettrica è danneggiato, contattare subito il servizio di assistenza tecnica che provvederà a sostituire il cavo, in modo da prevenire ogni rischio.
Prima di ogni intervento sull'apparecchio (installazione, manutenzione, posizionamento o spostamento), munirsi sempre di dispositivi di protezione individuale.
Prima di ogni intervento sull'apparecchio, disattivare l'alimentazione elettrica generale.
Se installato vicino ad un altro frigorifero fare riferimento alla guida di installazione.
Non tentare mai di riparare l'apparecchio da soli o senza l'intervento di un tecnico qualificato.
Non installare/utilizzare l'apparecchio all'aperto.
ATTENZIONE: Durante il posizionamento dell'elettrodomestico, accertarsi che il cavo di alimentazione non sia impigliato o danneggiato.
Per evitare instabilità dell'apparecchio, installarlo e fissarlo correttamenteome da istruzioni contenute nel manuale di installazione.

Questo apparecchio può essere utilizzato fino ad un altezza massima di 2000 metri sopra il livello del mare.

2.2 Collegamento alla rete elettrica

L'apparecchiatura è dotata di una spina del tipo Schuko da 16A e deve essere collegata alla rete elettrica attraverso una corrispondente presa Schuko.

Non utilizzare prolunghe e/o adattatori multipli per il collegamento.

Non utilizzare prolunghe e/o adattatori multipli per il collegamento.

Attenzione

In presenza di reti elettriche gestite con energie alternative, è obbligatorio installare il Kit Energie Alternative per integrare l'apparecchiatura nella rete elettrica.

2.3 Refrigerante

Fare attenzione a non danneggiare il circuito refrigerante.

Esso contiene isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, tuttavia il gas è infiammabile.

Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.

Attenzione

Rischio di incendio / materiali infiammabili.

Prestare attenzione durante il trasporto, montaggio o pulizia di non danneggiare il circuito di refrigerazione.

3.1 Per conoscere bene il vostro elettro-domestico

Congratulazioni per aver acquistato il vostro nuovo elettrodomestico: da oggi potrete utilizzare il nostro innovativo sistema di conservazione, che vi permetterà di preservare nel migliore dei modi gli alimenti che desiderate.

Per ricevere un'assistenza più completa, registra il prodotto su www . kitchenaid . eu/ register.

Prima di utilizzare l'apparecchio leggere attenta- mente le istruzioni di sicurezza.

3.2 Responsabilità del produttore

Il costruttore declina ogni responsabilità per danni subiti da persone e cose causati da:

uso dell'apparecchio diverso da quello previsto;
inosservanza delle prescrizioni del manuale d'uso;
manomissione anche di una singola parte dell'apparecchio;
utilizzo di ricambi non originali.

3.3 Servizio assistenza

In caso di guasto dell'apparecchio contattare il servizio di assistenza tecnica e far eseguire la riparazione solamente a personale qualificato.
Assicurarsi di disporre del modello e del numero di serie disponibili sulla targhetta di identificazione.
Utilizzare solamente ricambi originali.
Non tentare mai di riparare l'apparecchio da soli o senza l'intervento di un tecnico qualificato: oltre a conseguenze sulla sicurezza, potrebbe annullare la garanzia.
I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.
Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul nostro sito Internet.
Qualora abbiate bisogno di ulteriori informazioni non esitate a contattare il Centro di Assistenza Tecnica al:

Importante

Prima di chiamare prendete nota del numero di serie dell'apparecchiatura, riportato sul certificato di garanzia e sulla targa matricola che si trova all'interno del vano frigo sul lato opposto all'apertura della porta.

3.4 Dati tecnici

Il refrigerante, il contenuto utile ed altri dati tecnici sono indicati sulla targhetta identificativa.

I dati del modello possono essere richiamati usando il QR-Code riportato sull'etichetta energetica. L'etichetta include anche l'identificativo del modello, che può essere utilizzato per consultare il portale della banca dati https://eprel.ec.europa.eu.

3.5 Targhetta di identificazione

La targhetta di identificazione riporta i dati tecnici, il numero di matricola e il modello. La targhetta di identificazione non deve mai essere rimossa.

La targhetta di identificazione è posizionata sul lato opposto all'apertura della porta.

Classe climatica di funzionamento

SN (Subnormale) da + 10°C a + 32°C
>N (Normale) da + 16°C a + 32°C
ST (Subtropicale) da + 16°C a + 38°C
T (Tropicale) da + 16°C a + 43°C

3.6 Descrizione Generale

1 Struttura in acciaio inox con finiture in alluminio.
2 Pannello comandi interattivo con display.
3 Vano cantina.
4 Ripiani porta bottiglie completamente estraibili.
5 Vano Wine Cellar Vini
6 Cassettone TriMode, può operare come vano Freezer, Frigorifero o Fresco
7 Illuminazione a led

Modelli 60 cm

3.7 Controllo elettronico

L'innovativo sistema di controllo elettronico messo a punto da KitchenAid mantiene costante la temperatura dei tre vani e la visualizza sul display del pannello di controllo. Consente inoltre l'interazione dell'utente con il sistema di controllo, tramite l'impostazione personalizzata delle diverse funzioni e l'invio di messaggi sonori e/o visivi, qualora si verificassero anomalie nel funzionamento dell'apparecchiatura.

3.8 Pannello di controllo principale (modello 60cm)

Pure graphical interface elements without any text, numbers, or symbols

Accensione / Spegnimento: On/Off

Toccare l'icona per l'accensione o lo spegnimento dell'apparecchio.

Home

Toccare l'icona home per andare alla schermata principale del display.

Allarme

Toccare l'icona per visualizzare le funzioni di segnale acustico di allarme e per disattivarle.

Indietro/ Back

Toccare l'icona della freccia per ritornare alla schermata precedente del display.

4.1 Accensione e spegnimento

Prima accensione

Toccare il tasto Ⓓ. Il display visualizza le seguenti schermate di avvio:

2) Test iniziale (dura 3 minuti).

3) Il display visualizza la schermata principale con le temperature ambiente rilevate dalla cantina all'interno dei vani. Automaticamente l'apparecchio inizia a raffreddare fino a raggiungere le seguenti temperature preimpostate.

4) Schermata home (*). - vano cantina +8°C - vano wine cellar +5°C

(*) La schermata home varia a seconda del modello; (vedi paragrafo 4.2 pag 13).

Il vano TriMode è predisposto nella funzionalità freezer (-18°C). Per modificare questa impostazione vedi funzione 5 pag. 21.

Dopo la prima accensione si raccomanda di attendere almeno 12 ore prima di introdurre alimenti. Durante tale periodo disattivare eventuali messaggi sonori sfiorando il tasto Alarm 📄.

Spegnimento.

1) Toccare il tasto ⏻ di spegnimento.

2) Toccare l'icona Sì per spegnere.

3) Confermare lo spegnimento toccando l'icona Sì.

Con il frigo spento non vi sono spie che ne attestino che è collegato a una presa elettrica.

Spegnimento Vano Cantina e Wine Cellar. (Modello 1T, OT e OH)

Il vano cantina e il vano wine cellar, possono essere spenti singolarmete mentre il cassettone TriMode non può essere spento se non attraverso lo spegnimento completo dell'apparecchiatura.

1) Schermata home.

2) Toccare l'icona off.

3) Toccare l'icona Sì per disattivare il vano.

4) Toccare l'icona Si per confermare la disattivazione.

5) Nella schermata home appare l'icona off, ad indicare che il vano cantina è spento.

Per lo spegnimento del vano wine cellar 📁 se- guire la stessa sequenza.

Riaccensione, vani cantina e wine cellar.

Per riaccende l'apparecchio premere il tasto Ⓗ, il display si accenderà e compariranno di nuovo le schermate di avvio e la schermata home con la temperatura rilevata dal frigo all'interno dei vani. Il frigo inizierà a raffreddare raggiungendo le temperature preimpostate.

Riattivare i vani.

Nel caso si desideri riaccende i vani vino e cantina.

1) Schermata home. Ad esempio per riaccendere il vano cantina, toccare l'icona off.

2) Toccare l'icona on.

3) Toccare l'icona Sì.

4) Toccare l'icona Sì per confermare l'attivazione.

5) Si riaccende il vano cantina. Si apre la schermata home.

La stessa procedura è richieta qualora si voglia riaccendere il vano vini

Spegnimento per lunghi periodi

Durante periodi di assenza molto lunghi è consigliabile spegnere l'apparecchio toccando l'icona del spegnimento 😊 e staccare la spina, o agire sull'interruttore omnipolare che lo alimenta.

Svuotare l'apparecchio di tutto il suo contenuto, pulirlo, asciugarlo e lasciare le porte ed i cassetti parzialmente aperti affinchè non si formino cattivi odori.

Se alla prima accensione non appare la scritta KitchenAid, ma appaiono altre scritte, significa che l'apparecchiatura ha già iniziato la procedura di raffreddamento.

Durante la prima accensione non sarà possibile utilizzare la schermata home per un'eventuale modifica delle preimpostazioni di fabbrica, fino al raggiungimento della temperatura preimpostata. È possibile tuttavia regolare da subito l'ora e la data, parametri comunque necessari per attivare alcune funzioni speciali.

Ad ogni accensione l'apparecchiatura esegue una procedura di autodiagnosi della durata di 3 minuti prima di avviarsi completamente.

Se si spegne solo il vano frigo o il vano fresco, il relativo ventilatore continua a funzionare autonomamente per prevenire la possibile formazione di cattivi odori e muffe.

4.2 Come regolare la temperatura dei vani.

Ogni modello è attentamente testato prima di lasciare la fabbrica e regolato in modo tale da assicurare alte prestazioni e consumi ottimali. Di norma non è quindi necessario modificare le impostazioni di fabbrica.

Come si presenta la schermata home nei vari modelli:

Modificare la temperatura dei vani.

Esempio: Come modificare la temperatura vano Frigo.

1) Schermata home. Toccare l'icona del vano vini.

2) Scorrere verso l'alto/basso sulla scheda per selezionare la temperatura desiderata. Vano Cantina da +4°C a +18°C

3) Toccare l'icona ok per confermare la temperatura desiderata.

La stessa procedura è richiesta per impostare la temperatura nel vano Wine Cellar da +4°C a +18°C

La temperatura visualizzata può variare leggermente rispetto a quella impostata in seguito alla continua apertura delle porte o all'inserimento di alimenti a temperatura ambiente o in grandi quantità. Possono essere necessarie dalle 6 alle 12 ore per raggiungere la temperatura selezionata.

Icona del lucchetto.

L'icona del lucchetto viene visualizzata quando si impostano le temperature.

Il lucchetto aperto/chiusto sta a indicare che è possibile andare a modificare o meno le temperature dei vani.

Normalmente si può vedere un lucchetto giallo aperto; in tal caso si può scorrere col dito sul display verso alto/basso, selezionare la temperatura desiderata e premere OK per confermare.

Invece si potrà vedere il lucchetto giallo chiuso se l'utente ha attivato alcune funzioni (descritte nel paragrafo 5.1 pagina 15) che vanno a modificare l'impostazione dei vani, pertanto l'utente in tale situazione non potrà più modificare le temperature dei vani.

Quindi se vado a toccare l'icona funzioni e vado a impostare una funzione specifica (ad esempio vacanza), andando ad attivare una di queste funzioni vedrò il il lucchetto giallo chiuso e non sarà più possibile modificare la temperatura dei vani finchè la funzione non sarà completata oppure se vado manualmente a disattivarla.

4.3 Segnali informativi e di anomalia sul display

Un sistema di controllo integrato fornisce informazioni attraverso segnali luminosi o messaggi testuali visualizzati sul display.

Il segnale sonoro che accompagna alcuni dei segnali di anomalia può essere disattivato toccando il tasto Alarm 📞 sul pannello di controllo principale.

L'elenco dei segnali di anomalia è riportato alla fine di questo manuale (vedi paragrafo 12.2 pag 36).

4.4 Temperature conservazione vini.

Per una migliore conservazione i vini necessitano una temperatura differente più calda per i vini rossi, e più fredda per i vini bianchi.

Impostando ad esempio per i vini bianchi una temperatura più elevata di +9°C, il display cambierà l'icona da vino bianco a vino rosso.

Bordeaux
BOTTLE

INFORMAZIONI PER L'UTILIZZO DEL DISPLAY.

È possibile personalizzare il funzionamento del vostro apparecchio KitchenAid per adattarlo alle diverse esigenze di utilizzo.

5.1 Funzioni.

Dopo aver toccato l'icona funzioni 📁 nella schermata home verranno visualizzate le icone delle seguenti funzioni disponibili.

1) Vacanza.

2) Bottle Cooler.

3) Umidità.

4) Illuminazione interna 12h.

1) Vacanza

La funzione è raccomandata in caso di assenze prolungate e consente un sensibile risparmio di energia.

La funzione rimane in memoria anche a seguito di un lungo periodo di interruzione della corrente elettrica.

E' possibile programmare un periodo da 1 a 90 giorni.

2) Cooler Bottiglie

La funzione può essere attivata quando si ha la necessità di raffreddare bevande in breve tempo,

È possibile selezionare una durata del tempo di raffreddamento tra 1e 45 minuti. Un segnale sonoro segnerà il raggiungimento della temperatura ottimale. Dopo il prelievo delle bevande disattivare il segnale sonoro sfiorando il tasto Alarm Ⓗ.

A) Schermata home. Toccare l'icona funzioni.

A) Schermata home. Toccare l'icona funzioni.

B) Toccare l'icona Vacanza.

B) Toccare l'icona bottle cooler.

c) Toccare il tasto Sì per attivare la funzione.

c) Toccare l'icona Si per attivare la funzione.

D) Scorrere fino a impostare il tempo desiderato (in giorni) e premere ok.

D) Scorrere fino a impostare il tempo desiderato (in minuti) e premere ok.

3) Umidità.

La funzione consente di impostare l'umidità dei vani cantina e wine cellar per migliorare la conservazione del vino e degli alimenti.

A) Schermata home. Toccare l'icona funzioni.

4) Illuminazione interna 12 h.

La funzione consente di impostare l'orario di l'illuminazione interna, e di rimanere accesa 12 ore quando la porta della cantina vini è chiusa, affinchè si possa vedere l'interno illuminato, attraverso il vetro.

A) Schermata home. Toccare l'icona funzioni.

B) Scorrere verso destra due volte e toccare l'icona umidità.

B) Scorrere verso destra due volte e toccare l'icona luce 12h.

c) Scorrere fino a impostare l'umidità desiderata e premere ok

c) Toccare il tasto Sì per attivare la funzione.

5.2 Impostazioni.

È possibile personalizzare le impostazioni del vostra cantina per adattarlo alle diverse esigenze di utilizzo.

1) Data.

2) Ora.

3) Gradi celsius e fahrenheit.

4) Lingua.

5) Sabbath.

6) Reset.

7) Demo Mode.

8) Manutenzioni.

9) Service.

10) Info System.

1) Data

Il display visualizzerà la data come (giorno:mese:anno).

Toccando il display si può modificare l'impostazione.

A) Schermata home. Toccare l'icona impostazioni.

B) Toccare l'icona data.

C) Scorrere verso alto/basso fino a selezionare il giorno desiderato e toccare ok.

D) Scorrere verso alto/basso fino a selezionare il mese desiderato e e toccare ok.

E) Scorrere verso alto/basso fino a inserire l'anno e al termine toccare ok.

2) Ora

Il display visualizzerà l'ora e i minuti come hh:mm. L'ora può essere impostata e visualizzata in 12 o 24 ore.

A) Schermata home. Toccare l'icona impostazioni.

B) Toccare l'icona ora.

C) Toccare in quale modalità si vuole visualizzare l'ora: 12 o 24 ore.

D) Scorrere verso alto/basso fino a selezionare l'ora e al termine toccare ok.

E) Scorrere fino a selezionare i minuti e al termine toccare ok.

3) °C/°F

Questa funzione permette la visualizzazione della temperatura in gradi centigradi o gradi fahrenheit. Normalmente l'apparecchiatura è impostata per la visualizzazione in gradi centigradi.

A) Schermata home. Toccare l'icona impostazioni.

B) Toccare l'icona °C/°F.

c) Scorrere verso alto/basso fino a selezionare i gradi centigradi o fahrenheit e premere ok.

4) Lingua

Per impostare la lingua della cantina, basta se- guire a procedura.

A) Schermata home. Toccare l'icona impostazioni.

B) Toccare l'icona lingua.

C) Scorrere verso alto/basso fino a selezionare la lingua desiderata e premere ok.

6) Modo Sabbath

La funzione consente di rispettare alcune osservanze religiose prescriventi che il funzionamento dell'apparecchiatura non venga influenzato dall'apertura delle porte (il funzionamento termostatico, l'illuminazione interna e la fabbricazione del ghiaccio sono disattivati).

A) Schermata home. Toccare l'icona impostazioni.

B) Scorrere verso destra due volte e toccare l'icona sabbath.

c) Toccare il tasto Sì per attivare la funzione.

D) Toccare il tasto Sì.

E) Il frigo funzio- nerà seguendo tale configurazione.

7) Reset

Offre la possibilità di ripristinare le regolazioni di base impostate in fabbrica annullando ogni modifica effettuata successivamente.

8) Demo Mode

Questa funzione si può attiavre per simulare il funzionamento del frigo, in occasioni di fiere o di esposizioni in showroom.

A) Schermata home. Toccare l'icona impostazioni.

A) Schermata home. Toccare l'icona impostazioni.

B) Scorrere verso destra due volte e selezionare l'icona reset.

B) Scorrere verso destra due volte e toccare l'icona demo mode.

c) Toccare il tasto Sì per resettare.

C) Inserire la password necessaria per l'attivazione da richiedere a KitchenAid.

D) Toccare il tasto Si.

Default password 1-2-3-4

E) Il reset è stato eseguito. Sono state ripristinate le impostazioni di fabbrica del frigo.

Importante

Se si ripristinano le impostazioni di base ("reset"), è necessario riattivare la scelta di funzionamento del cassettone TriMode in caso fossero precedentemente state impostate come frigo o fresco.

9) Manutenzione periodica.

L'apparecchio richiede, per un corretto funzionamento, la pulizia della griglia di ventilazione, del filtro e del condensatore.

La pulizia periodica ogni (6 mesi) viene ricordata attraverso un segnale acustico e visivo sul display. E' possibile disattivare il segnale di avviso e visualizzare il tempo residuo per la prossima pulizia.

Per i dettagli vedere le pagine 30 e 31.

F) Invece se si vuole resettare l'avviso precedentemente impostato toccare l'icona reset.

A) Schermata home. Toccare l'icona impostazioni.

G) Per disabilitare l'avviso sfiorare il tasto sì.

10) Service

La funzione service è riservata all'assistenza.

B) Scorrere verso destra tre volte per arrivare a questa schermata e toccare l'icona manutenzioni.

c) Dalla prima accenisone l'avviso è disabilitato.

D) Per abilitarlo toccare l'icona Sì.

E) Viene visualizzato il tempo residuo per la prossima pulizia.

11) Info System

La funzione Info System serve per visualizzare i dati del prodotto come il codice del softwar, il numero di matricola e i codici di fabbrica del frigo.

A) Schermata home. Toccare l'icona impostazioni.

B) Toccare l'icona Info System.

C) Vengono visualizzati i dati dell'apparecchiatura.

7.1 Illuminazione

Per consentire una visione interna ottimale è previsto un sistema a LED che illumina direttamente diverse zone del Vano Cantina, dei cassetti Crisper-Fresco e del cassetto Freezer.

In caso di anomalie e/o guasti del sistema di illuminazione è necessario rivolgersi esclusivamente al servizio di assistenza tecnica KitchenAid.

Una volta attivata, la luce interna si spe-gnerà automaticamente dopo 6 ore.

6.1 Allestimento interno (posizionamento, regolazione, rimozione)

Ripiani Vini

I ripiani possono essere facilmente rimossi per la pulizia.

Togliere le bottiglie, estrarre completamente il ripiano, inclinarlo verso l'alto fino a liberare le ruote di scorrimento dalla loro sede quindi rimuoverlo.

8.1 Indicazioni generali

Come è noto i vini possono essere conservati nel tempo se mantenuti in un ambiente che rispetti le seguenti condizioni:

Temperatura adeguata e senza apprezzabili variazioni nel tempo.
Livello di umidità controllato.
Protezione dalla luce.
Assenza di rumori e vibrazioni.
Assenza di odori.
Posizionamento orizzontale della bottiglia.

Queste condizioni sono garantite dalla Cantina vini KitchenAid.

8.2 Temperature di conservazione

Lo spazio offerto dai vani Wine Cellar e Cantina, , consente la conservazione a tre diverse temperature dei vostri migliori vini.

I tre vanii sono inizialmente regolati alle seguenti temperature:

Vano Cantina +12°C (53.6°F) -regolabile da +4°C a +18°C (da 39.2°F a 64,4°F)

Vano Wine Cellar +10°C (50°F) -regolabile da +4°C a +18°C (da 39.2°F a 64,4°F)

Tutte le temperature possono essere modificate a seconda delle caratteristiche dei vini e delle esigenze personali, tenendo in ogni caso presente che è importante mantenere la temperatura il più costante possibile nel tempo.

Delle rapide ed ampie escursioni termiche possono infatti determinare una dilatazione del liquido ed una anticipata maturazione del vino.

Occorre inoltre evitare una temperatura molto bassa (al di sotto di 4° C - 39.2° F) che può determinare una formazione di depositi e danneggiare le qualità estetiche del vino.

Tutti i vani offrono condizioni ottimali e tengono conto di tutte queste esigenze. Va notato che il

vano Cantina, in particolare, è controllato termo- staticamente in modo estremamente raffinato e garantisce la massima cura ed attenzione nel tempo alle vostre bottiglie di particolare pregio.

8.3 Tempo di conservazione

Il miglioramento nel tempo del vino e la sua durata in generale dipende dalle caratteristiche della varietà e tipologia di appartenenza.

Viene di seguito indicato il periodo ottimale di conservazione e di invecchiamento per le diverse tipologie nelle condizioni ideali di conservazione offerte dalla vostra apparecchiatura.

Seguite in ogni caso, particolarmente per i vini più pregiati, il suggerimenti offerti dal produttore della bottiglia.

TIPOLOGIA DEL VINO TEMPERATURA DI CONSERVAZIONE TEMPO DI CONSERVAZIONE
Vini Novelli da 12° a 14°C 6 mesi
Spumanti dolci da 8° a 10°C 1 anno
Vini Rosati da 10° a 14°C 1 anno
Vini Frizzanti da 10° a 12°C 1-2 anni
Vini Bianchi normali da 10° a 14°C 1-2 anni
Vini Rossi leggeri da 12° a 14°C 2 anni
Spumanti Secchi da 8° a 10°C 2 anni
Spumanti Classici da 8° a 10°C 3-4 anni
Vini Bianchi Vigorosi o Barricati	da 8° a 12°C 3-5 anni
Vini Rossi normali	da 14° a 16°C 3-5 anni
Vini Rossi Vigorosi o Barricati	da 14° a 18°C 7-10 anni
Vini Passiti o Liquorosi	da 16° a 18°C 10-15 anni

8.4 Temperature di degustazione

Come regola generale si considera per i bianchi una temperatura di servizio ottimale tra i 10° C e i 12° C (50°F e 53,6°F) e per i rossi tra i 12 e 14° C (53,6 e 57,2°F).

Alcuni vini, tuttavia, possono offrire il meglio di loro stessi a temperature più elevate o più basse.

Va anche tenuto presente che, durante l'estate, si preferisce generalmente degustare i vini un pò più freddi che in inverno.

Più in particolare va considerato che:

Vini Bianchi

I vini bianchi non vanno di norma serviti a temperature alte, essendo essi generalmente più acidi dei vini rossi e poco tannici, e risultando quindi più gradevoli a basse temperature.

Si preferisce servire questi vini tra i 10°C (50°F) e i 14°C (57,2°F). I vini bianchi giovani, freschi e aromatici possono essere serviti anche a 10°C (50°F) mentre quelli meno aromatici a 12°C (53,6°F). Le temperature tra i 12°C (53,6°F) e i 14°C (57,2°F) vengono invece riservate ai vini bianchi morbidi e maturi che sono stati affinati per qualche anno in bottiglia.

Temperature di degustazione più elevate favorirebbero l'esaltazione del carattere dolce del vino a discapito dell'acidità e sapidità che sono considerate caratteristiche gradevoli e desiderate di questo tipo di vino.

Vini Rosati

Il vino rosato viene servito alle stesse temperature dei vini bianchi. Va notato tuttavia che questi vini possono presentare un certo contenuto di tannino e quindi risultare più gradevoli a temperature più elevate.

Si servono quindi tra i 10° C (50°F) e i 12° C ((53,6°F), se giovani e freschi, e tra 12° C (53,6°F) e i 14° C (57,2°F) se più robusti e maturi.

Vini Novelli

Per la loro particolare tecnica di vinificazione i vini novelli hanno una bassa tannicità e sono quindi più gradevoli se serviti tra i 12°C (53,6°F) e i 14°C (57,2°F).

Vini Rossi

Possedendo per natura una più elevata tannicità e una più bassa acidità i vini rossi vengono di norma serviti a temperature più alte.

Quelli giovani più poveri in tannino si servono solitamente fra i 14° C e i 16° C (57,2 e 60,8°F), mentre quelli più corposi e ricchi di tannicità vengono serviti anche a 18° C (64,4°F). Alcuni vini affinati per anni in bottiglia, ancora corposi e tannici, possono essere serviti a 18° C (64,4°F) o ad- dirittura a 20° C (68°F).

I vini rossi giovani poco tannici e poco strutturati risultano invece gradevoli alle temperature più basse, fra i 12° C e i 14° C (53,6 e 57,2°F).

Vini Spumanti

È difficile fornire indicazioni valide per la grande varietà di spumanti esistenti. Come regola generale gli spumanti più dolci e aromatici vanno serviti a temperature più basse, fino a 8° C (46,4°F), mentre gli spumanti più tannici possono essere serviti a temperature più alte, fino a 14° C (57,2°F).

Gli spumanti secchi vengono di norma serviti fra gli 8° C e i 10° C (46,4 e 50°F). Anche gli spumanti "classici" vengono di norma serviti a queste temperature, che tuttavia possono arrivare anche a 12° C (53,6°F) nel caso di spumanti affinati per lungo tempo.

E' bene comunque sempre seguire, particolarmente per i vini più pregiati, i suggerimenti e le raccomandazioni del produttore della bottiglia.

Vini Liquorosi e Passiti

Questo tipo di vini puo' essere servito a temperature tra 16° C e 18° C (60,8 e 64,4°F), tuttavia, secondo i gusti personali, per attenuare il sapore dolce dei passiti, questo può essere servito anche a temperatura di 10° C (50°F).

8.5 Posizionamento delle bottiglie

I ripiani scorrevoli sono realizzati in legno e sagomati in modo tale da accogliere le bottiglie nei formati più classici della tradizione o del design più moderno.

Sia che la vostra collezione ospiti delle pregiate bouteilles o petit bouteilles esse potranno quindi trovare tutte accoglienza nel KitchenAid Wine Cellar. Un accessorio particolare, fornito su richiesta, vi consentirà disporle in posizione inclinata, per mettere in evidenza l'etichetta dei pezzi più pregiati.

Anche delle bouteilles Magnum vi potranno essere accomodate, avendo cura di togliere il ripiano immediatamente superiore a quello che le dovrà ospitare.

Attenzione:

Dopo un'interruzione prolungata di energia, al ripristino della corrente elettrica, un segnale sonoro indica che la temperatura del frigorifero ha superato la soglia di corretta temperatura di conservazione, mentre i display visualizzano per un minuto le temperature più alte rilevate all'interno dei vani, ciò per permettere all'utente di decidere come meglio utilizzare gli alimenti conservati.

Dopo un minuto i display riprenderanno a funzionare normalmente, mentre il tasto Alarm continuerà a lampeggiare; sfiorando il tasto Alarm sarà possibile visualizzare nuovamente le temperature più alte registrate.

9.1 Cura e pulizia

Per la pulizia delle parti in acciaio usare il panno in microfibra e l'apposita spugnetta che si trovano nel kit fornito in dotazione con l'apparecchiatura.

Nel passare il panno e la spugnetta seguire sempre il verso della satinatura dell'acciaio.

Di tanto in tanto, per ripristinare la lucentezza dell'acciaio, passare il panno in microfibra leggermente inumidito.

Non usare la spugnetta sui particolari in alluminio, quali, ad esempio, le maniglie ed i profili dei ripiani in vetro.

In particolare vanno mantenute libere da ostruzioni le aperture di ventilazione dell'apparecchiatura interne ed esterne.

Nota

Seguite scrupolosamente le istruzioni dettagliate che si trovano nel kit in dotazione e in nessun caso utilizzare prodotti abrasivi o metallici perché potrebbero rigare e danneggiare in modo permanente la finitura satinata dell'apparecchiatura. Prima di eseguire qualsiasi operazione di pulizia disconnettere l'apparecchio dalla rete elettrica.

Porre attenzione a non danneggiare in qualsiasi modo il circuito refrigerante.

Attenzione!

Va evitato l'uso di detergenti a base di cloro o simili che lo contenga (candeggina, ipoclorito, che dir si voglia).

9.2 Pulizia griglia di ventilazione, filtro e condensatore

L'apparecchio richiede, per un corretto funzionamento, la pulizia della griglia di ventilazione, del filtro e del condensatore.

La pulizia periodica (ogni 6 mesi) viene ricordata attraverso un segnale acustico e visivo sul display. E' possibile disattivare il segnale di avviso e visualizzare il tempo residuo per la prossima pulizia.

Dietro la griglia di ventilazione frontale (posta nella parte nella parte bassa si trova il condensatore. Per la pulizia usare un aspirapolvere con spazzola morbida al massimo della potenza aspirante, passandolo sulle feritoie della griglia.

Nel caso di un significativo accumulo di polvere, la griglia di ventilazione può essere rimossa per consentire una pulizia più approfondita del condensatore.

Sulle impostazioni di manutenzioni, dopo l'installazione dell'apparecchio e l'accensione si può impostare l'avviso di pulizia del condensatore.

Nel caso l'avviso venga abilitato ci sarà un segnale acustico di allarme ogni 6 mesi, che avvisa la necessaria pulizia del condensatore.

Dopo averlo pulito toccare l'icona reset per riabilitare l'avviso tra 6 mesi.

Nel caso non si voglia più avere l'avviso di allarme di pulizia del condensatore toccare l'icona off.

Per l'utilizzo del dispay della manutenzione vedi pag 23.

Condensatore sotto.

Per pulire il condensatore operare nel modo seguente:

Spegnere l'apparecchiatura agendo sul tasto Unit del pannello comandi principale per 3 secondi circa.
Attendere circa 30 minuti affinchè il condensatore raggiunga la temperatura ambiente.
Rimuovere la griglia removibile sotto la porta.

Pulire il condensatore in modo approfondito da ogni deposito di polvere come illustrato in figura avendo cura di non danneggiarlo.

Riavviare l'apparecchiatura agendo nuovamente per 3 secondi circa sul tasto Unit ⓣ.

Attenzione

Le alette del condensatore sono taglienti, utilizzate adeguate protezioni per le mani e le braccia per pulire il condensatore in sicurezza.

9.3 Pulizia interna

Pulire le parti interne e le parti asportabili lavandole con una soluzione di acqua tiepida, pochissimo detersivo per piatti.

Risciacquate ed asciugate subito.

Si raccomanda di non usare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento.

Attenzione! Non usare acqua sulle parti elettriche, sulle luci e sui pannelli di controllo.

Attenzione! Va evitato l'uso di detergenti a base di cloro o simili che lo contenga (candeggina, ipoclorito, che dir si voglia).

Nota: Non mettete a contatto con l'acqua bollente le parti fredde in vetro. Non lavate nessun particolare del frigorifero in lavastoviglie in quanto potrebbe danneggiarsi o deformarsi irreparabilmente.

10.1 Guida alla risoluzione dei problemi

Se notate anomalie nel funzionamento della vostra apparecchiatura, utilizzate questa guida prima di chiamare il servizio assistenza: vi potrà aiutare a risolvere personalmente il problema o fornirà importanti informazioni da trasferire al servizio assistenza per assicurare un servizio più rapido ed efficace.

Messaggio "Call Service"

Un problema di funzionamento viene di norma indicato dal display.

Problemi che non possono essere risolti dall'utente, vengono segnalati attraverso un codice di guasto e il messaggio "Call Service" (vedi paragrafo 3.1).

L'apparecchiatura non funziona

L'apparecchiatura è collegata alla rete di alimentazione elettrica?

Arriva corrente alla presa di alimentazione?

il tasto Unit ⏻ è attivato?

il condensatore è pulito?

Le temperature interne sono più alte del normale

Il display vi segnala qualche codice di guasto?

La temperatura è regolata in modo corretto?

Il condensatore è pulito?

Le porte o i cassetti sono rimasti aperti per lungo tempo?

Sono state recentemente inserite grosse quantità di alimenti?

L'apparecchiatura rimane in funzione per un lungo periodo di tempo

Tener presente che nelle giornate molto calde e con temperature elevate nel locale è normale che il compressore rimanga in funzione per periodi prolungati.

Le porte o i cassetti sono rimaste aperte per lungo tempo?

Sono state recentemente inserite grosse quantità di alimenti?

Il condensatore è pulito?

Varificate che le porte siano ben chiuse e che gli alimenti o i contenitori non impediscano la loro perfetta chiusura.

Si sentono rumori strani

È normale sentire rumori legati al funzionamento dei ventilatori o dei compressori o durante la fase di sbrinamento.

La rumorosità può essere più accentuata anche in funzione del posizionamento dell'apparecchiatura e dell'ambiente circostante.

Si forma condensa all'interno edall'esterno

Se il clima è molto umido, la comparsa di un po' di condensa è normale. L'apertura della porta o dei cassetti per periodi prolungati può contribuire alla formazione di condensa.

Assicuratevi in ogni caso che le porte siano sempre chiuse perfettamente.

Il Frigorifero o Freezer presenta brina o ghiaccio

Avete lasciato aperte le porte per un lungo periodo?

Le porte non chiudono perfettamente?

Se le porte non chiudono perfettamente contattate il vostro installatore. Nel caso di formazione di brina o di ghiaccio, dovuta ad aperture frequenti e prolungate delle porte, disattivare per un certo tempo la funzione Crisper-Fresco agendo sul relativo pulsante del pannello di controllo. Attendere che la brina o il ghiaccio si sciolgano, quindi estrarre il cassetto ed asciugare le pareti ed il fondo del vano.

Notate odori sgradevoli all'interno

Pulite l'apparecchiatura completamente seguendo le istruzioni.

Coprite ermeticamente tutti gli alimenti. Non conservate cibo per periodi prolungati.

La porta si apre con difficoltà

L'apparecchiatura è stata progettata per permetterne la chiusura ermetica. Quando la porta è chiusa si può verificare una situazione di vuoto: in questo caso è necessario attendere qualche secondo perché la pressione si riequilibri, prima di aprire la porta.

10.2 Indicazioni di anomalia che possono apparire sul display

Messaggio sul display Descrizione Anomalia
Interr.Corrente!	Interruzione prolungata dell'energia elettrical'apparecchiatura si riavvia automaticamente segnalando le temperature più calde registrate.
Porta Fr. Aperta	Porta apertail messaggio appare dopo un minuto dall'apertura della porta
TriMode Aperto	Cassettone apertoil messaggio appare dopo un minuto dall'apertura del cassettone
Cant.TroppoCalda	Vano Wine Cellar troppo caldovedi guida alla risoluzione dei problemi
CantTroppoFredda	Vano Wine Cellar troppo freddoattendere 12 ore: se l'anomalia persiste rivolgersi al servizio di Costume Care
Ris.Troppo Calda	Vano Cantina troppo caldovedi guida alla risoluzione dei problemi
Ris.TroppoFredda	Vano Cantina troppo freddoattendere 12 ore: se l'anomalia persiste rivolgersi al servizio di Costume Care
Fr troppo caldo	Vano TriMode (modalità Frigorifero) troppo caldovedi guida alla risoluzione dei problemi
Fr troppo freddo	Vano TriMode (modalità Frigorifero) troppo freddoattendere 12 ore: se l'anomalia persiste rivolgersi al servizio di Costume Care
FrescoTroppoCald	Vano TriMode (modalità Crisper-Fresco) troppo caldovedi guida alla risoluzione dei problemi
FrescoTroppoFred	Vano TriMode (modalità Crisper-Fresco) troppo freddoattendere 12 ore: se l'anomalia persiste rivolgersi al servizio di Costume Care
TModeTroppoCaldo	Vano TriMode (modalità Freezer) troppo caldovedi guida alla risoluzione dei problemi
TMdeTroppoFreddo	Vano TriMode (modalità Freezer) troppo freddoattendere 12 ore: se l'anomalia persiste rivolgersi al servizio di Costume Care
Codice guasto...	Codice di guastorivolgersi al servizio di Customer Care
Check condenser	Check CondenserOgni 6 mesi compare sul display il messaggio "Check Cond.", pulire il condensatore e premere per 5 secondi il tasto Enter √per il reset.

In caso di anomalia toccare il tasto Alarm Ⓞ e il display visualizzerà il messaggio di anomalia con il proprio codice numerico di errore.
Il messaggio rimane visualizzato per 3 secondi, successivamente ricomparirà la schermata home.
Per bloccare il messaggio sulla schermata, premere sul display il tasto info ( ). Il messaggio rimarrà sul sulla schermata per 30 secondi, poi ritornerà la schermata home.
Nel caso compaiano più messaggi di errore. Il display visualizzerà in sequenza di tempo i vari messaggi di anomalia.

1 VIGTIGE FORSKRIFTER VEDR∅RENDE SIKKERHED OG MILJ∅ 166
