TS6206DT - Decoder digitale TELE System - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Decoder digitale
Marca	TELE System
Modello	TS6206DT
Dimensioni (L x P x A)	Circa 16 x 10 x 3,5 cm
Peso	Circa 0,4 kg
Alimentazione	5V CC, 1A tramite USB o adattatore esterno
Consumo energetico	≤ 5 W
Uscita video	HDMI 1.4, Composito (RCA)
Uscita audio	HDMI, Ottico, Stereo analogico
Interfaccia di ingresso	Antenna (RF), USB 2.0
Formati video supportati	MPEG-2, MPEG-4, H.264, H.265/HEVC fino a 1080p
Formati audio supportati	MPEG-1/2, AAC, AC3
Riproduzione file	Supporti USB: MP4, AVI, MKV, MP3, JPEG
Guida elettronica ai programmi (EPG)	Sì, 7 giorni
Controllo parentale	Sì, protetto da PIN
Telecomando	Infrarossi, incluso
Supporto linguistico	Più lingue (menu di installazione)
Colore	Nero
Temperatura operativa	Da 0°C a 40°C
Certificazioni di sicurezza	CE, RoHS
Istruzioni per la pulizia	Pulire con un panno asciutto e morbido; non utilizzare liquidi o spray.
Parti di ricambio e riparabilità	Telecomando e adattatore di alimentazione disponibili; nessuna parte riparabile dall'utente all'interno.

Domande frequenti - TS6206DT TELE System

Come configuro il TS6206DT per la prima volta?

Collegare il cavo dell'antenna all'ingresso RF, il cavo HDMI alla TV e l'alimentazione tramite l'adattatore USB. Accendere il decoder e seguire la procedura guidata sullo schermo per eseguire la scansione dei canali.

Perché non c'è segnale sul decoder?

Controllare che il cavo dell'antenna sia collegato saldamente e che l'antenna sia orientata correttamente. Eseguire una scansione dei canali nel menu delle impostazioni. Se il problema persiste, verificare la potenza del segnale tramite il menu.

Posso registrare programmi utilizzando una chiavetta USB?

Sì, il TS6206DT supporta PVR (Registrazione Video Personale) tramite USB. Inserire una chiavetta USB formattata (FAT32) e utilizzare il pulsante di registrazione sul telecomando per salvare la TV in diretta.

Come aggiorno il firmware?

Scaricare l'ultimo firmware dal sito web di TELE System su una chiavetta USB, quindi andare su Impostazioni > Aggiornamento e selezionare il file. Non spegnere durante l'aggiornamento.

Quali risoluzioni video sono supportate?

Il decoder supporta fino a 1080p tramite HDMI. È possibile regolare la risoluzione di uscita in Impostazioni > Video.

Posso utilizzare il decoder senza abbonamento?

Sì, funziona con canali free-to-air (in chiaro). Alcuni canali criptati potrebbero richiedere un modulo CAM e una scheda di abbonamento.

Come ripristinare il decoder alle impostazioni di fabbrica?

Vai su Impostazioni > Ripristino fabbrica e conferma con il telecomando. Questo cancella tutte le impostazioni e le liste dei canali.

Il telecomando non funziona. Cosa devo fare?

Prima di tutto, sostituire le batterie. Assicurarsi che non ci siano ostacoli tra il telecomando e il decoder. Se ancora non funziona, utilizzare i pulsanti del pannello frontale o contattare l'assistenza.

Come configuro i controlli parentali?

Abilitare il Blocco parentale nelle Impostazioni e impostare un PIN. È quindi possibile bloccare i canali o limitare l'accesso in base alle classificazioni.

Quali formati di file posso riprodurre da USB?

I formati supportati includono MP4, AVI, MKV per video, MP3, AAC per audio e JPEG, BMP per immagini.

MANUALE UTENTE TS6206DT TELE System

TS6206 DT - Ricevitore Digitale Terrestre ZAPPER

Manuale d'utilizzo

User manual

Indice

1 Norme di sicurezza 2
2 Descrizione del prodotto e collegamenti 3

2.1 Pannello frontale 3
2.2 Pannello posteriore e connessioni 3
2.3 Telecomando....4

2.3.1 Tasti e funzioni del telecomando 4

3 Primo avvio del ricevitore 5
4 Impostazione del ricevitore 5

4.1 Password....5
4.2 Protezione avanzata (Funzione Hotel)....5
4.3 Ricerca canali....5
4.4 Impostazione orario....6
4.5 Reset di fabbrica 6

5 Organizzazione del menu 6
6 Guida alla risoluzione dei problemi....7
7 Caratteristiche tecniche....8

1 Norme di sicurezza

Per un utilizzo sicuro dell'apparecchio, e per la vostra incolumità, vi preghiamo di leggere attentamente i seguenti consigli riguardanti le misure di sicurezza.

ALIMENTAZIONE

• Il ricevitore deve essere collegato esclusivamente ad una presa di corrente da 230 Volt AC, 50Hz.
- Non rimuovere il coperchio del ricevitore. All'interno dell'apparecchio possono essere presenti tensioni superiori a quella di alimentazione che potrebbero mettere a repentaglio la sicurezza dell'utente. L'alta tensione è presente anche quando l'apparecchio è in modalità standby, prima di intervenire sul ricevitore è necessario scollegarlo dalla rete elettrica. La rimozione non autorizzata del coperchio farà decadere immediatamente la garanzia!

CAVO DI ALIMENTAZIONE

• Prima di installare l'apparecchio controllare l'integrità del cavo di alimentazione, prestando particolare attenzione al punto in cui entra nella presa di rete ed a quello in cui esce dal ricevitore. In caso il cavo risultasse danneggiato, non collegare l'apparecchio e rivolgersi al centro assistenza.
• Installare il cavo di alimentazione dell'apparecchio in modo da non causarne lo schiacciamento con oggetti collocati sopra o accanto ad esso. Evitare inoltre di posizionarlo vicino a zone di passaggio dove possa essere accidentalmente calpestato, strappato o comunque danneggiato.
• In caso di danneggiamento del cavo, scollegare con attenzione l'apparecchio dalla presa di alimentazione e rivolgersi esclusivamente a personale specializzato o al centro assistenza per la sostituzione.

LIQUIDI

• Tenere il ricevitore lontano da qualsiasi tipo di liquido. Non collocare sull'apparecchio oggetti contenenti liquidi come vasi, umidificatori ecc. L'apparecchio non deve essere installato in luoghi in cui possa venire a contatto con spruzzi o schizzi di liquidi o in ambienti con alto tasso di umidità dove possano formarsi condense.
• Nel caso in cui il ricevitore venga accidentalmente in contatto con liquidi, togliere immediatamente la spina dalla presa di corrente. NON TOCCARE il ricevitore con le mani prima che sia stato scollegato.

PICCOLI OGGETTI

- Tenere lontano dal ricevitore monete o altri piccoli oggetti. La caduta di oggetti all'interno dell'apparecchio, attraverso le fessure per la ventilazione, può causare seri danni.

PULIZIA

• Prima di procedere ad operazioni di pulizia, staccate il ricevitore dalla presa di corrente.
• Per pulire l'esterno del ricevitore, usare un panno morbido e asciutto o leggermente inumidito d'acqua. Evitare l'uso di prodotti chimici o solventi.

VENTILAZIONE

• Assicurarsi che nel luogo di installazione dell'apparecchio ci sia una buona circolazione d'aria per consentire una sufficiente dissipazione del calore ed evitare surriscaldamenti.
• Per consentire una ventilazione sufficiente è opportuno predisporre una distanza minima di 10 cm da entrambi i lati ed una distanza di 15 cm sopra l'apparecchio.
• Le fessure per la ventilazione devono essere libere, non ostruite dalla presenza di oggetti tipo giornali, tovaglie, stoffe da arredamento, tendine, tappeti ecc.
• Evitate di installare il ricevitore vicino a fonti di calore (termosifoni, stufe, ecc) o sopra ad altre apparecchiature che producono calore (videoregistratori, lettori DVD, ecc).

ATTENZIONE

• Tenere l'apparecchio fuori dalla portata dei bambini.
• I sacchetti di plastica degli imballaggi possono essere pericolosi. Per evitare soffocamenti, tenere i sacchetti lontani dalla portata dei bambini.
• Non esporre il ricevitore o il telecomando alla luce diretta del sole.
• L'apparecchio deve essere posto su una base solida e sicura.
• Collegare il ricevitore alla presa di corrente solo dopo aver completato l'installazione.
• Non disperdere il prodotto nell' ambiente per evitare potenziali danni per l' ambiente stesso e la salute umana e per facilitare il riciclaggio dei componenti/materiali contenuti in esso. Chi disperde il prodotto nell'ambiente o lo getta insieme ai rifiuti comuni è sanzionabile secondo la legislazione vigente.
• Il produttore istituisce un sistema di recupero dei RAEE del prodotto oggetto di raccolta separata e sistemi di trattamento avvalendosi di impianti conformi alle disposizioni vigenti in materia.

- Portare il prodotto non più utilizzabile presso un centro di raccolta autorizzato a gestire rifiuti di apparecchiature elettriche ed elettroniche in quanto non può essere unito ai rifiuti comuni oppure è sempre possibile riconsegnare allo stesso distributore l'apparecchiatura usata o a fine vita all' atto dell' acquisto di una nuova di tipo equivalente.

2 Descrizione del prodotto e collegamenti

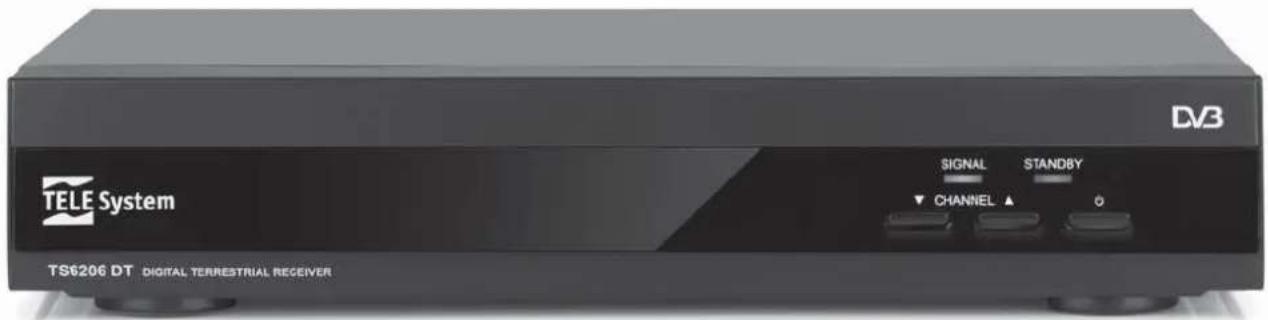

2.1 Pannello frontale

1. SIGNAL LED indicatore di presenza segnale d'antenna.
2. STANDBY LED indicatore di stato stand-by.
3. IR Sensore a raggi infrarossi per telecomando.
4. CHANNEL ▼ Tasto Canale Precedente.
5. CHANNEL ▲ Tasto Canale Successivo.
6. ⏻ Tasto Acceso (ON) / Stand-by (ST.BY).

2.2 Pannello posteriore e connessioni

ATTENZIONE

• E' buona regola effettuare le connessioni del dispositivo con altri apparecchi (TV, VCR, HI-FI, etc.) e l'antenna prima di collegarlo all'alimentazione. Con il ricevitore in tensione è possibile infatti che, durante l'inserimento dei connettori, si creino differenze di potenziale elettrico in grado di generare correnti che possono danneggiare gli apparati.
• La connessione SCART diretta del dispositivo al TV dovrebbe sempre essere fatta come primo test funzionale, in quanto schemi di collegamento più complessi potrebbero portare a malfunzionamenti non riconducibili a guasti e/o difetti dei singoli apparecchi ma a problemi di incompatibilità fra gli stessi.

1. RF IN Ingresso segnale d'antenna.
2. TO TV - LOOP THROUGH Uscita passante segnale d'antenna verso il TV.
3. TV SCART Presa SCART d'uscita verso il TV.
4. VCR SCART Presa SCART per la videoregistrazione.
5. SPDIF - COAXIAL Uscita Audio Digitale Coassiale per amplificatori home-theatre.
6. RS232 Presa dati seriale RS232 di servizio.
7. AC Cavo di alimentazione integrato per il collegamento alla presa elettrica 230 Volt AC, 50Hz.

2.3 Telecomando

La buona conoscenza del telecomando è la base per poter navigare facilmente all'interno dei vari menu. Le funzioni dei tasti sono molto semplici ed intuitive.

ATTENZIONE

Assicurarsi che le batterie siano inserite con le polarità corrette all'interno del telecomando. Controllate il verso di inserimento delle stesse aprendo lo sportellino delle batterie posto sul retro e verificando la polarità.

Batterie compatibili: 2 x AAA.

2.3.1 Tasti e funzioni del telecomando

1. ✉ MUTE Inibisce l'audio del ricevitore (funzione Mute).

2. ⏻ON/ST.BY Accende (ON) / spegne in Stand-by (ST.BY) il ricevitore.

3. AUDIO Apre il menu per la modifica della modalità audio e per la selezione delle tracce audio disponibili.

4. SUB Abilita i sottotitoli Standard (DVB) o Televideo (se indicizzati).

5. TV/RAD Cambia modalità del ricevitore, dai programmi TV a quelli RADIO e viceversa.

6. P + /P-

a. In visione: cambio canale successivo/precedente.

b. In menu: scorrimento rapido di una lista.

1. CH + / -, FRECCIA ▲ / ▼

a. In visione: cambio canale successivo/precedente.

b. In menu: navigazione tra voci e opzioni.

1. VOL +/-, FRECCIA ◀ / ▶

a. In visione: abbassa/alza il livello del volume audio.

b. In menu: modifica parametri/opzioni.

1. OK

a. In visione: tasto d'accesso rapido al menu Lista Canali.

b. In menu: conferma le azioni/modifiche.

1. Tasti colorati Tasti funzione per il televideo.

2. EXIT Esce dal menu visualizzato o dalla funzione in corso.

3. ①INFO Visualizza informazioni inerenti il canale sintonizzato, come numero e nome canale.

4. MENU Accede al menu del ricevitore.

5. Tasti numerici 0÷9

a. In visione: per cambio canale.

b. In menu: inserimento valori numerici.

1. TEXT Avvia il televideo trasmesso dal programma sintonizzato.

2. PP Torna al programma precedentemente sintonizzato.

3 Primo avvio del ricevitore

Terminato il collegamento del ricevitore (par. 2.2) ed inserita la spina dell'alimentazione nella presa di rete, il ricevitore si avvierà automaticamente. Se non dovesse accadere, accendere il ricevitore utilizzando l'apposito tasto ON/ST.BY del pannello frontale o del telecomando. Verrà quindi visualizzato il menu Installazione Guidata, dove confermare/modificare alcuni parametri come descritto di seguito:

1. Lingua OSD Tramite i tasti freccia ◀/▶ selezionare la lingua desiderata del menu a schermo (On Screen Display - OSD). Premere il tasto freccia ▼ per proseguire con l'impostazione successiva.
2. Paese Premere i tasti freccia ◀/▶ per modificare il paese di installazione. Passare al parametro successivo utilizzando il tasto freccia ▼.

AVVERTENZA

L'impostazione errata del Paese può portare ad un incompleto o al mancato rilevamento dei canali.

1. Modalità LCN Grazie alla Numerazione Logica dei Canali (Logical Channel Numbering – LCN), dopo una scansione canali, avrà luogo l'ordinamento automatico della lista canali, secondo la posizione assegnata dalle stesse emittenti televisive. Si consiglia di tenere attiva questa funzione. In alternativa, modificarla con i tasti freccia ◀/►. Proseguire con la voce successiva premendo il tasto freccia ▼.

NOTA

Se la Modalità LCN è attiva, non utilizzare le funzioni di ordinamento e spostamento canali del menu Lista Canali TV/Radio.

1. Alimenta Antenna: Attivare l'alimentazione antenna servendosi dei tasti freccia ◀/▶ solo se si utilizza un antenna attiva da alimentare tramite il connettore d'ingresso antenna RF IN del ricevitore.

AVVERTENZA

Se si utilizza un'antenna classica da tetto o un'antenna già alimentata, l'alimentazione antenna deve necessariamente rimanere spenta: rischio di sovraccarico!

1. Scansione Automatica: Premere il tasto OK in corrispondenza della voce OK per avviare la ricerca automatica dei canali. A fine scansione, il ricevitore passerà in automatico alla modalità di visione.
2. Altre impostazioni: Controllare/regolare infine l'orario del ricevitore, in particolare lo stato dell'opzione Ora Legale (par. 4.4), e la funzione di ricerca canali automatica in modalità stand-by (par. 4.3).

4 Impostazione del ricevitore

La procedura di prima installazione (cap. 3) permette già l'utilizzo base del ricevitore. Esso presenta comunque potenzialità e personalizzazioni più avanzate che sono brevemente descritte nei paragrafi seguenti.

4.1 Password

Per l'accesso ad alcuni menu e funzioni protette e la visione di canali bloccati dall'utente tramite il menu Lista Canali, il ricevitore esige l'inserimento di un PIN (password). Il suo valore predefinito è "0000" (quattro volte zero), ma può essere personalizzato tramite il menu Configurazione – Protezione Ricevitore.

NOTA

Annotare e conservare il nuovo codice PIN in un luogo sicuro. Nel caso lo si dimenticasse, utilizzare il codice universale "3330", col quale si potrà accedere al menu Protezione ricevitore e quindi impostare una nuova password.

4.2 Protezione avanzata (Funzione Hotel)

La Funzione Hotel è una funzione nascosta, che consiste nella protezione avanzata del ricevitore. Essa disabilita l'accesso al menu principale, lasciando a disposizione dell'utente le sole funzioni di base del ricevitore.

Per attivare/disattivare questa protezione, dalla modalità visione, premere in successione il tasto ROSSO del telecomando ed inserire la password di sistema (par. 4.1) con tasti numerici. Apparirà quindi a schermo un messaggio informativo.

4.3 Ricerca canali

Per accedere ai menu di scansione canali, dal modo visione premere il tasto MENU del telecomando, selezionare il menu Installazione e scegliere uno dei seguenti menu, a seconda della modalità di scansione desiderata: Scansione Automatica o Scansione Canale.

Scansione Automatica

Ricerca automatica di tutti i canali digitali terrestri rilevabili in zona col proprio impianto d'antenna.

Le parametri impostabili sono:

1. Modo Scansione: selezione di Tutti i canali o solo di quelli trasmessi In chiaro. Per aggiornare la lista canali, premere OK sulla voce Ricerca e si avvierà la scansione dell'intera banda di frequenze VHF e UHF.

2. Modo Standby: funzione di scansione automatica dei canali in modo modalità standby. Se attiva, il ricevitore cercherà gli eventuali nuovi canali dopo trenta minuti dallo spegnimento in standby e, se trovati, alla successiva riaccensione apparirà a schermo un messaggio informativo e di conferma.

Scansione Canale (per utenti esperti)

Ricerca manuale di un singola frequenza digitale terrestre. Definire i parametri relativi al canale da ricercare e premere il tasto OK in corrispondenza della voce Ricerca per far partire la scansione.

4.4 Impostazione orario

Per accedere a tale funzione, premere il tasto MENU, selezionare il menu Configurazione e quindi Paese ed Ora.

Sono disponibili tre modalità, selezionabili tramite l'opzione Uso GMT:

• Per Regione: il ricevitore si regolerà automaticamente seguendo l'impostazione dell'opzione Paese. Inoltre, in regime d'orario legale, attivare l'opzione Ora Legale.
• Spento: impostazione manuale di data ed orario.
• Manuale: l'utente dovrà indicare lo scostamento orario rispetto al riferimento del meridiano di Greenwich (Greenwich Mean Time – GMT). Lo scostamento italiano è di +1 ora (GMT+01:00).

AVVERTENZA

Alcuni servizi digitali terrestri trasmettono informazioni come l'ora, strettamente correlate alla esatta impostazione dell'orario del ricevitore.

4.5 Reset di fabbrica

Se necessario, è possibile riportare il ricevitore alle condizioni di fabbrica mediante un reset software. Tale operazione è attuabile premendo il tasto MENU sul telecomando, scegliendo il menu Strumenti e successivamente la voce Ripristina Impostazioni di Fabbrica. Verrà richiesta la password (par. 4.1).

AVVERTENZA

L'operazione di reset comporta la perdita di tutti i canali memorizzati e delle personalizzazioni effettuate dall'utente.

5 Organizzazione del menu

Il menu principale è diviso in 4 sotto-menu:

• Canali: Gestione/personalizzazione delle liste canali TV e Radio. In particolare è possibile ordinare, rinominare, bloccare, saltare e cancellare i canali.
• Installazione: Utile per l'installazione, permette di ricercare i canali automaticamente o manualmente (par. 4.3) e di attivare/disattivare l'alimentazione di un'antenna attiva (cap. 3, punto 4).
• Configurazione: Per la configurazione generale del ricevitore. Personalizzazione/modifica dei parametri di sistema, come la lingua menu, il tipo di sistema TV utilizzato, il Paese e l'orario (par. 4.4), la password di protezione (par.4.1) e programmazione timer di accensione/spegnimento.
• Strumenti: Fornisce alcuni strumenti utili, quali il ripristino delle impostazioni di fabbrica (par. 4.5) e la visualizzazione delle informazioni di sistema.

INFORMATIONE

La navigazione tra i menu è semplice ed intuitiva. Utilizzare i tasti cursore (frecce ed OK) e numerici del telecomando. Attenersi inoltre alle indicazioni site ai piedi di ogni finestra del menu.

Di seguito è riportata la mappa del menu:

6 Guida alla risoluzione dei problemi

PROBLEMA POSSIBILI CAUSE COSA FARE
1. Indicatori a LED sul pannello frontale del ricevitore spenti	-Il ricevitore è acceso ma non c'è segnale d'antenna.-La spina di alimentazione non è inserita nella presa di corrente.-La spina è inserita ma il box non funziona ugualmente.	-Controllare le connessioni antenna e SCART. In caso, eseguire anche una nuova ricerca canali.-Controllare che la spina sia inserita correttamente nella presa di corrente.-Dopo aver tolto la spina dalla presa, controllare l'integrità del cavo di alimentazione (Attenzione: pericolo di scossa elettrica!).
2. Nessun segnale Video o Audio	-Il segnale d'antenna non c'è o è debole.-Cavo SCART o cavo segnale antenna sconnesso o danneggiato.-Volume audio basso o nullo.-Il TV non è commutato sull'apposito canale audio/video.-Il canale sintonizzato è obsoleto o non sta trasmettendo.	-Controllare il collegamento SCART, l'installazione dell'antenna, la qualità del segnale ricevuto.-Controllare che il volume del TV e del ricevitore non siano a zero.-Controllare che il TV sia commutato sul canale AV (consultare il manuale operativo del TV).-Sintonizzarsi su un canale attivo.
3. I canali non vengono caricati	-Mancanza di segnale d'antenna.-L'impianto d'antenna non è adeguato al sistema digitale terrestre.-Utilizzo di un'antenna attiva.	-Verificare la presenza di segnale d'antenna tramite il ricevitore.-Consultare un installatore di fiducia.-Verificare lo stato del parametro Alimenta Antenna (cap. 3, punto 4).
4. Le regolazioni effettuate non sono state memorizzate.	-Mancata conferma dopo una modifica delle impostazioni.	-Prima di uscire dal menu premere l'eventuale tasto di conferma per rendere effettiva la modifica apportata.
5. Il telecomando non funziona.	-Il ricevitore è in standby.-Il telecomando non è puntato correttamente verso il sensore infrarossi del ricevitore.-Le batterie sono scariche.-Le batterie sono cariche ma non inserite nel verso corretto.-Il telecomando vi è caduto e i componenti interni si sono danneggiati.	-Premere il pulsante ON/ST.BY sul pannello frontale per verificare il buon funzionamento del ricevitore.-Verificare che non vi siano ostacoli davanti al pannello frontale.-Sostituire le batterie.-Controllare il corretto inserimento delle batterie.-Rivolgersi al proprio rivenditore per l'acquisto di un nuovo telecomando.
6. Avete dimenticato il codice di protezione (password).	-Il PIN predefinito è 0000 (quattro volte zero). Consultare il par. 4.1.
7. I timer di accensione / spegnimento non funzionano correttamente.	-Il programma interessato non trasmette informazioni sull'orario.-L'orario del ricevitore non è impostato correttamente	-Regolare l'orario (vedi par. 4.4).
9. Il Box non interagisce con i tasti del telecomando.	-Blocco momentaneo del ricevitore.-Problemi con il telecomando.	-Scollegare l'alimentazione del box per almeno un minuto e poi ripristinarla.-Consultare i suggerimenti al punto 5 di questo capitolo.

7 Caratteristiche tecniche

Tipo prodotto Ricevitore digitale terrestre (ETSI EN 300 744) per canali in chiaro
Frequenza in ingresso 147÷230 MHz (VHF) / 470÷862 MHz (UHF)
Larghezza di banda di canale 6 / 7 / 8 MHz
Canali memorizzabili (nr. massimo) 1000
Display -
Lingue menu Ita, Pol, Por, Spa, Eng, Cze, Dut, Fra, Deu, Gre
OSD menu ●
Televideo (ETSI EN 300 472) ●
Sottotitoli ( ETSI EN 300 706) ●
Modulatore RF -
Modem integrato -
Standard uscita video PAL / NTSC
Rapporto di formato video 16:9 / 4:3 Letter Box / 4:3 Pan Scan
Uscita Audio Digitale Coassiale (SPDIF) ●
Uscita Audio Digitale Ottica (SPDIF)	-
Presa SCART TV	Video RGB / CVBS, audio L+R
Presa SCART VCR	Video CVBS, audio L+R
Connettori (RCA) Audio Stereo	-
Connettore (RCA) Video	-
Porta dati seriale RS232	1
Aggiornamento software via RS232	●
Funzione reset di fabbrica	●
Liste canali favoriti	-
Timer accensione/spegnimento	●
Funzione Hotel (protezione avanzata)	●
Aggiornamento canali in standby	●
Alimentazione antenna attiva	5V DC, 50mA max
Alimentazione	AC 230, 50Hz
Consumo	5W
Dimensioni	210x135x40 mm

Index

Codice Prodotto 21005123 / 21005131

Ricevitore Digitale Terrestre Zapper

Dichiarazione di conformità CE

Tele System Electronic dichiara sotto la propria responsabilità che questo prodotto soddisfa i requisiti fondamentali delle direttive europee 2004/108/CE (EMC - Electromagnetic Compatibility) e 2006/95/CE (LVD - Low Voltage Directive) rispettando le seguenti normative tecniche:

Product Code 21005123 / 21005131

- Compatibilità elettromagnetica / Electromagnetic Compatibility:

○ EN 55013: 2001 + A1:2003 + A2:2006
- EN 55020: 2007
- EN 61000-3-2: 2000+A2:2006
- EN 61000-3-3: 1995 + A1:2001 + A2:2005

• Bassa Tensione / Low Voltage:

- EN 60065: 2002 + A1:2006

Bressanvido, 05 Mar. 2009 / Mar. 05th 2009

Flavio de Poli

General Management

ITALY
