| Tipo di prodotto | Cappa murale |
| Marca | Roblin |
| Modello | Ombre /2 800 Murale |
| Larghezza | 80 cm |
| Profondità | 50 cm (stima) |
| Altezza | 55 cm (stima) |
| Peso netto | 20 kg (stima) |
| Alimentazione elettrica | 220-240 V, 50 Hz |
| Potenza di estrazione | Fino a 600 m³/h (stima) |
| Livello sonoro | 45-65 dB (stima) |
| Illuminazione | LED integrato |
| Comandi | Tattili o a pulsanti (a seconda della versione) |
| Filtri antigrasso | Lavabili in lavastoviglie |
| Filtri al carbone | Opzionali, da sostituire regolarmente |
| Tipo di evacuazione | Riciclo o evacuazione esterna |
| Funzioni speciali | Spegnimento automatico, timer, telecomando (a seconda della versione) |
| Manutenzione e pulizia | Pulire i filtri regolarmente, superficie con un panno morbido |
| Sicurezza | Spegnimento automatico in caso di surriscaldamento |
| Pezzi di ricambio | Filtri, lampadine LED, telecomando |
| Garanzia | 2 anni (standard) |
Domande frequenti - Ombre /2 800 Murale ROBLIN
Domande degli utenti su Ombre /2 800 Murale ROBLIN
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa in formato PDF gratuitamente! Trova il tuo manuale Ombre /2 800 Murale - ROBLIN e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Ombre /2 800 Murale del marchio ROBLIN.
MANUALE UTENTE Ombre /2 800 Murale ROBLIN
CONSIGLI E SUGGERIMENTI
Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
INSTALLAZIONE
- Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.

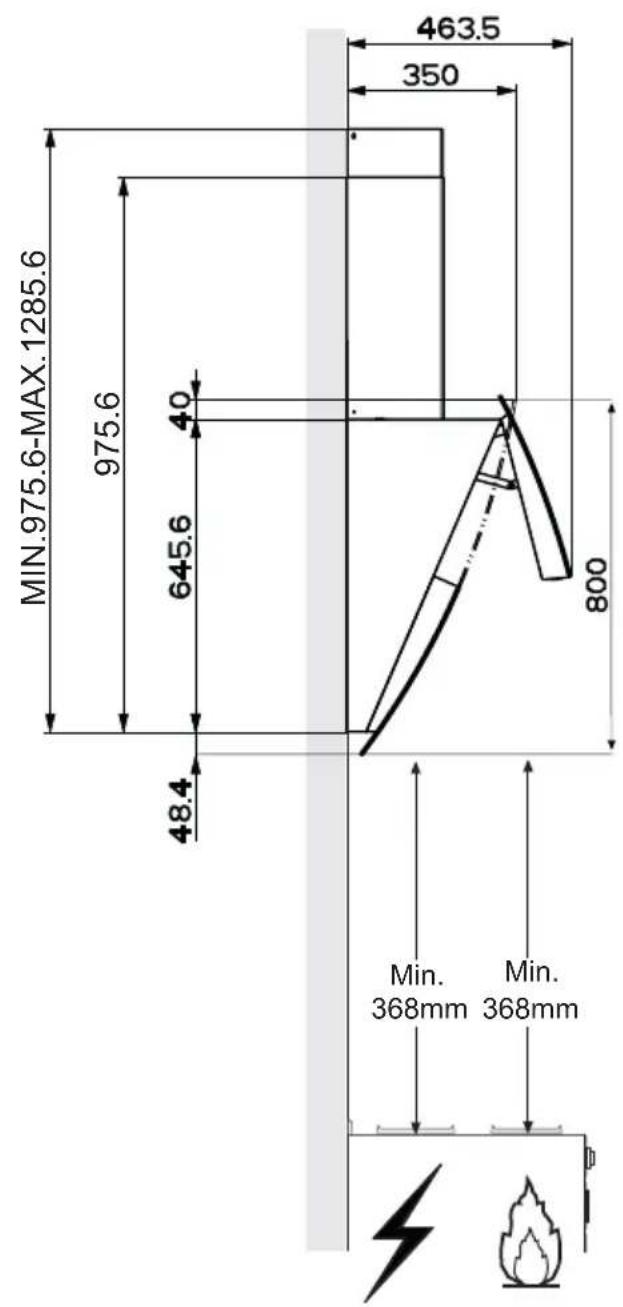

- La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm, (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e installazione).

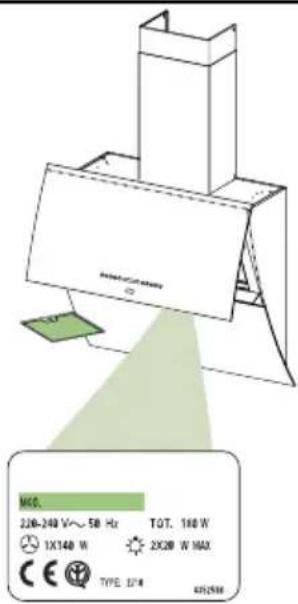

- Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
- Per Apparecchi in Classe I a accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
- Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.). - Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'estemo, per garantire il richiamo d'aria pulita. Un uso proprio e senza rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.
- In caso di danneggiamento del cavo alimentazione, esso deve essere sostituito dal costruttore o dal servizio di assistenza tecnica, in modo da prevenire ogni rischio.
USO
- La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
• Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione. - Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
- Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
- Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.
- Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
- I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
- "ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura."
MANUTENZIONE
- Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
- Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
- Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.


Rif. Q.tà Componenti di Prodotto
| 1 | 1 | Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri |
| 2.1 | 1 | Camino | Superiore |
| 2.2 | 1 | Camino Inferiore |
| 8 | 1 | Griglia direzionata Uscita Aria |
| 9 | 1 | Flangia riduzione 150-120 |
| 10 | 1 | Flangia con Valvola di non ritorno |
| 16 | 1 | Coperchio | filtrante |
Rif. Q.tà Componenti di Installazione
| 7.2.1 | 2 | Staffe Fissaggio Camino Superiore |
| 11 | 5 | Tasselli |
| 11a | 2 | Tasselli SB | 12/10 |
| Q.tà | Documentazione |
| 1 | Libretto Istruzioni |

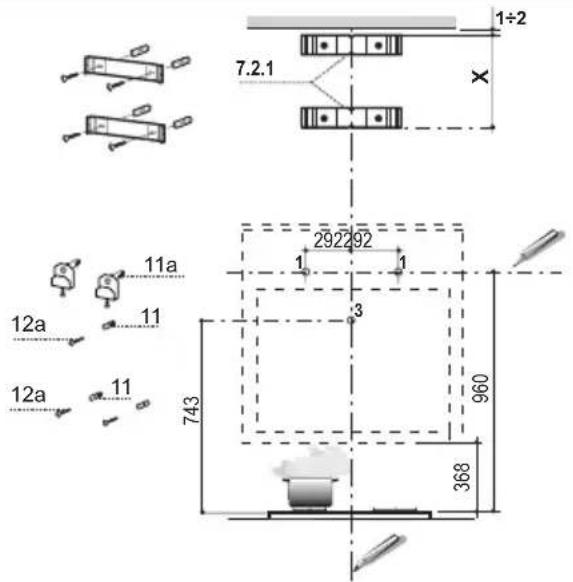

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:
- una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
- una linea Orizzontale a 960 mm min. sopra il Piano di Cottura.
- Segnare un punto (1) sulla linea orizzontale a 292 mm alla destra della linea verticale di riferimento.
- Ripetere questa operazione dalla parte opposta, verificandone il livellamento.
- Segnare come indicato, il punto di riferimento (3) a 743 mm sopra il Piano di Cottura sulla linea Verticale di riferimento.
- Forare φ 12 mm i punti (1) segnati.
- Forare φ 8 mm il punto (3) segnato.
- Inserire i tasselli con staffa 11a nei fori (1) e avvitare.
- Inserire il tassello 11 nel foro (3).
- Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento.
- Segnare i centri dei Fori della Staffa.
- Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
- Segnare i centri dei Fori della Staffa.
- Forare φ 8 mm i punti segnati.
- Inserire i tasselli 11 nei fori.
• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.

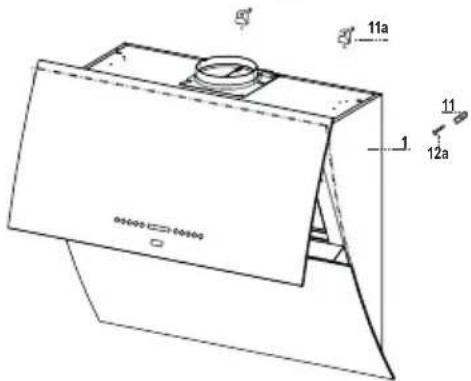

Montaggio Corpo Cappa
- Regolare le due viti Vr, delle staffe 11a, ad inizio corsa (B).
- Agganciare il corpo cappa alle 2 staffe 11a.
- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3mm.
- Tenere premuto per 1 Secondo il Tasto “A” (Vedi Paragrafo USO) per aprire il pannello superiore.
- Togliere i Filtri Antigrasso agendo sulle apposite maniglie.
- Dall'interno del corpo cappa agire sulle Viti Vr per livellare il Corpo Cappa.
- Avvitare la vite di sicurezza 11.
- Rimontare i Filtri Antigrasso, chiudere il pannello superiore premendo per 1 Secondo il Tasto “L” (Vedi Paragrafo USO).
- Scollegare la Cappa dall'Alimentazione di Rete.
Attenzione: Se l'Anta in fase di Apertura o Chiusura dovesse incontrare un ostacolo si blocca, rimuovendo l'ostacolo e premendo di nuovo il Tasto l'Anta si Aprirà.

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ∅150 o 120 mm, la cui scelta è lasciata all'installatore.
Collegamento tubo ∅ 150
- Inserire la Flangia ø 150 10 sull'Uscita del Corpo Cappa.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
Collegamento tubo ø 120
- Per collegamento con tubo 120 mm, inserire la Flangia di riduzione 9 sulla flangia 150 10 precedentemente installata.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
- In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

Uscita aria Versione Filtrante
Per installazione in Versione Filtrante è necessario acquistare il kit opzionale Cartuccia al carbone attivo.
- Rimuovere l'angolare di fissaggio camino
- Avvitare il coperchio filtrante sull'uscita aria, utilizzando quattro viti 12c (2,9 x 6,5).
- Fissare la Griglia direzionata 8 sull'uscita dell'aria riciclata con 2 Viti 12d (2,9 x 9,5) in dotazione.

- Ricollegare la Cappa all'Alimentazione di Rete.
- Tenere premuto per più di 2 Secondi il Tasto “A” ( Vedi Paragrafo “Uso” ) per aprire il pannello superiore.
- Rimuovere i Filtri antigrasso ( Vedi Paragrafo “Manutenzione” ) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore

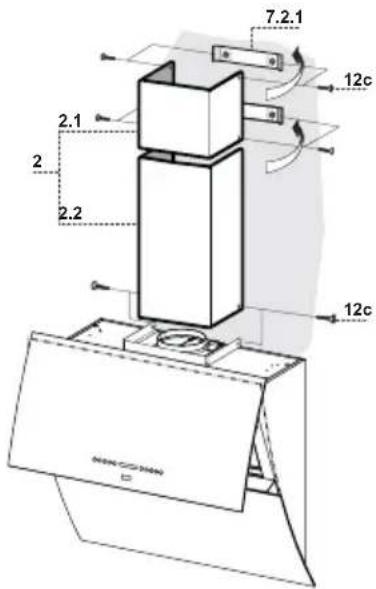

- Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
- Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
Camino inferiore
- Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
- Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

Quadro comandi
| A | B | C | D | E |
| Tasto | Funzione Display | |
| A | Anta Chiusa: Premuto per circa 2 Secondi apre l'anta e accende il motore all'ultima velocità impostata.Anta Aperta: Premuto brevemente Spegne o Accende il motore. | Visualizza la velocità impostata. |
| B | Decrementa la velocità di esercizio. Diminuiscono i segmenti | accesi. |
| C | Incrementa la velocità di esercizio. | Aumentano i segmenti accesi. |
| D | Attivabile solo con Anta aperta, tale velocità è temporizzata a 10 minuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura. | Lampeggia I e i segmenti sul Display sono tutti accesi.Si disattiva premendo il Tasto. |
| E | Attivabile solo con Anta aperta, attiva il motore ad una velocità che consente un'aspirazione di 100 m3/h.Non è attivabile se è attiva l'Intensiva o il delay. | Visualizza 24 e i segmenti sul Display da tutti accesi si spengono uno alla volta ciclicamente.Si disattiva premendo il Tasto. |
| F | Attivabile da motore acceso (ad eccezione dell'intensiva e del 24), attiva lo spegnimento automatico del Motore e dell'Illuminazione ritardato di 30 minuti. | Visualizza il simbolo di un Orologio che lampeggia.Si disattiva premendo il Tasto. |
| G | Effettua il Reset dell'allarme saturazione Filtri premendo il Tasto per circa 3 Secondi quando tutti i carichi sono spenti (motore + luci) | Dopo 100 ore di Funzionamento Visualizza il simbolo Goccia per segnalare la saturazione dei Filtri Metallici. Dopo 200 ore di Funzionamento Visualizza C per segnalare la saturazione dei Filtri al Carbone Attivo. |
| H | Modifica l'intensità di Illuminazione ad ogni pressione del tasto in modo ciclico. | |
| I | Anta Chiusa:Premuto per circa 2 Secondi apre l'anta a metà e accende le Luci alla Massima Intensità con la possibilità di modificare l'intensità col tasto H.- Premendo di nuovo il tasto, si spengono le Luci e si chiude l'Anta.- Premendo il tasto L, Anta completamente aperta, motore alla terza velocità e Luci accese.- Premendo il tasto A, Luci spente e il motore funziona solamente allae prime due velocità.Anta Aperta: Premuto brevemente accende o spegne le Luci. | |
| L | Anta Chiusa: Premuto per circa 2 Secondi apre l'anta, accende il motore alla terza velocità e le luci alla massima intensità.Anta Aperta: Premuto per circa 2 Secondi spegne tutto, motore e luce, azzerando qualsiasi funzione attiva e chiude l'anta. |
Comando Blocco Tastiera: è possibile bloccare la tastiera, ad esempio per effettuare la pulizia del Vetro, quando la Cappa ha il Motore e le Luci spente e non sono presenti allarmi.
Premendo per circa 5 Secondi il tasto F (Delay) si può abilitare o disabilitare il Blocco Tastiera che è sempre confermato con un Beep e un'animazione sulla barra motore del display.
TELECOMANDO
Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zincocarbone da 1,5 V del tipo standard LR03-AAA (non incluse).
- Non riporre il telecomando in prossimità di fonti di calore.
- Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

| MotoreAnta Aperta | Anta Chiusa: Apre l'anta e accende il Motore all'ultima velocità impostata. | |
| Anta Chiusa: Apre l'anta e accende il Motore all'ultima velocità impostata. | ||
| Premuto per 2 secondi:a) Se anta aperta Motore + Luci Off.b) Se anta chiusa Apre l'anta e Luci + Motore On. | ||
| - | Decrementa la velocità di esercizio ad ogni pressione. | |
| + | Incrementa la velocità di esercizio ad ogni pressione. | |
| i | Intensiva | Attiva la funzione Intensiva |
| # | Delay Attiva la funzione Delay | |
| Premuto per 2 secondi: Attiva / Disattiva funzione 24H | ||
| Luce | Anta Chiusa: Apre l'anta a metà e accende le Luci alla Massima Intensità. | |
| Anta Aperta a metà: Spegne le Luci e chiude l'anta. | ||
| Anta Aperta: On / Off Luci | ||
Filtri antigrasso metallici
Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando sul display appare il simbolo Goccia o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
Reset del segnale di allarme
- Premere il tasto G per almeno 2 Secondi.
Pulizia Filtri
- Se chiusa, aprire l'Anta premendo per circa 1 secondo il Tasto A (Vedi USO).
- Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
- Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
- Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Non è lavabile e non è rigenerabile, va sostituito quando sul display appare il simbolo C o almeno ogni 4 mesi. La segnalazione di Allarme va preventivamente attivata.
Attivazione del segnale di allarme
- Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
- Spegnere le Luci e il Motore di aspirazione.
- Premere il tasto E per circa 5 Sec. fino all'avvio di un'animazione sul Display, lampeggio dell'icona "Orologio".
- Entro 5 secondi premere il Tasto D per abilitazione / disabilitazione Filtri C.A.
- Accensione del simbolo C Allarme saturazione Filtro C.A. ATTIVATO
- Spegnimento del simbolo C Allarme saturazione Filtro C.A. DISATTIVATO
SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO
Reset del segnale di allarme
- Premere il tasto G per almeno 2 Secondi.
Sostituzione Filtro
- Se chiusa, aprire l'Anta premendo per circa 1 secondo il Tasto A (Vedi USO).
- Togliere i Filtri antigrasso.
- Rimuovere i Filtri antiodore al Carbone attivo saturi, come indicato (A).
- Montare i nuovi Filtri, come indicato (B).
- Rimontare i Filtri antigrasso.

SOSTITUZIONE LAMPADE
Faretto Led
- Con l'aiuto di un cacciavite, fare una leggera pressione sulle estremità del blocco illuminazione per sbloccare tutto il gruppo.
- Estrarlo, scollegare la connessione e sostituirlo con uno di uguali caratteristiche. ("Per l'acquisto rivolgersi all'assistenza tecnica").
Attenzione: Questo apparecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 + A2:2001; massima potenza ottica emessa@439nm: 7μW. Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
Sostituzione fusibile
- Il fusibile è posizionato in alto a destra, ruotare come indicato il portafusibile e sostituire il fusibile con uno di uguali caratteristiche.
