MANUALE UTENTE KS 402 P GUDE
ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.
IT Controllare la tensione della nuova catena dopo averla utilizzato per cinque volte circa. Durante l'esercizio controllare la tensione della catena negli intervalli periodici.
IT ESERCIZIORO FUNCTIONARE
NL GEbRUIKBA
RAD
CZ PROVOzTR OPERASYON
SK PREVáDzKA
PL OPERACjA
HU üzEMELTETÉS
START STOP
IT Dopo lo spegnimento, la catena si muove ancora per qualche momento
Sega elettrica a catena KS 401 E KS 402 P
Cod. ord.: 94112 06034
Allacciamento....230 V/ 50 Hz ....230 V/ 50 Hz
Potenza assorbita nominale....2200 W / P1....2200 W / P1
Numero dei giri a vuoto....7200 min ^-1 ....7200 min ^1
☐ Tipo di protezione....II....II
Peso (netto) con la catena e lista....5,2 kg....4,7 kg
Volume del serbatoio dell'olio per le catene 170 ml 150 ml
Lunghezza di taglio 400 mm 400 mm
Lunghezza della lista....460 mm....460 mm
Velocità della catena 15 m/s 14 m/s
Ruota dentata (Denti x elementi) 6 T x 3/8" 6 T x 3/8"
catena da taglio (Elemento / spessore della tacca di guida) .....3/8"/0,05"(1,3 mm).....3/8"/0,05"(1,3 mm)
Numero delle tacche....57....56
Ritardo del freno della catena....0,12 s....0,12 s
Informazioni sulla rumorosità/sulle vibrazioni
Livello di rumorosità L_pA^1) 97 db (A) 97db (A)
Potenza della rumorosità L_WM^1) .....108 dB(A) .....109 dB(A)
Utilizzare le protezioni dell'udito!
Valore di emissione dell'oscillazione a_n^2) 3,6 m/s ^2 3,7 m/s ^2
^1) Misurato conf. 2000/14/EG + 2005/88/EG, Incertezza della misura K = 3 dB (A)
2) Misurato conf. EN 60745, Incertezza della misura K=1,5 m/s²
Avvertenza: Il livello reale delle vibrazioni, in dipendenza al tipo e modo dell'uso della lista, può essere diverso dal valore indicato nelle presenti istruzioni.
E' possibile utilizzare il livello delle vibrazioni per il confronto reciproco degli apparecchi elettrici.
E' adatto anche alla pre-valutazione del carico dalle vibrazioni
Per una valutazione precisa della sollecitazione da vibrazioni si deve tenere conto anche dei tempi in cui l'utensile è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.
Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, tenere le mani calde, organizzazione dello svolgimento del lavoro.
L'apparecchio è conforme ai requisiti della norma EN 61000-3-11 ed è soggetto alle condizioni particolari per la connessione. Ciò significa che l'uso sui punti di connessione scelti a volontà non è ammissibile. In condizioni peggiorate l'apparecchio può subire le oscillazioni di tensione temporanee. L'apparecchio è destinato solamente per uso sui punti di collegamento che non superano l'impedenza massima ammissibile Zmax = 0,233 Ω. Nel caso di necessità e con accordo con fornitore della corrente elettrica, l'Utente deve procurare che il punto di collegamento dell'apparecchio abbia adempito il requisito succitato.
Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Rispettare
tutte le istruzioni di sicurezza riportate nel Manuale.
Comportarsi con cura verso le altre persone.
In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesemente al CAT.
Uso in conformità alla destinazione
La sega elettrica a catena deve essere utilizzata esclusivamente per tagliare il legno - a traverso le fibre. Con riferimento ai dati tecnici ed alle istruzioni di sicurezza
Questo impianto può essere utilizzato solo per lo scopo indicato. All'inadempimento delle istituzioni delle
direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.

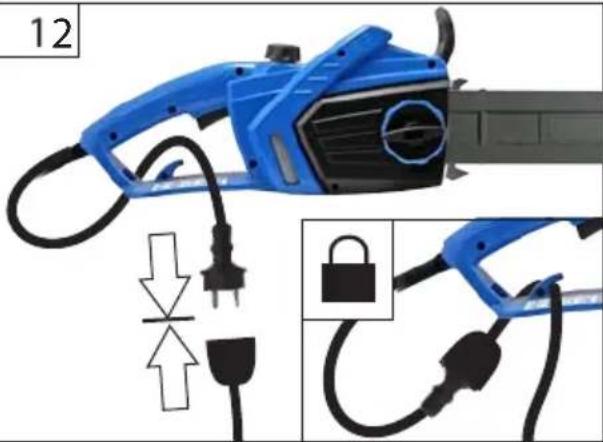

⚠ L'esercizio è ammesso solo con l'interruttore di sicurezza alla corrente falsa (RCD max. corrente falsa 30 mA).
Requisiti all'operatore
L'operatore è obbligato, prima di usare la macchina, leggere attentamente il Manuale d'Uso.
Qualifica: Oltre le istruzioni dettagliate del professionista, per uso della macchina non è necessaria alcuna qualifica speciale.
Età minima: Possono lavorare con l'apparecchio solo le persone che hanno raggiunto 18 anni.
L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controllo dell'istruttore.
Istruzioni: L'uso dell'apparecchio richiede solo le adeguate istruzioni del professionista rispettivamente leggere il Manuale d'Uso. Non sono necessarie le istruzioni speciali.
L'operatore è responsabile verso i terzi degli incidenti oppure pericoli.
Attendersi a che non stia nessuno nella zona pericolosa.
Rischi residui
Pericolo delle ferite!
Il contatto con la catena da taglio può causare gli incidenti mortali da taglio.
Mai toccare con le mani la catena da taglio in movimento.
Pericolo del contracolpo!
Il contracolpo può causare gli incidenti mortali da taglio.
Pericolo delle ustioni!
La catena e la lista di guida si riscaldano durante l'esercizio.
Comportamento in caso d'emergenza
Applicare il pronto soccorso relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo. Con riferimento alla DIN 13164, il luogo di lavoro deve essere sempre dotato della cassetta di pronto soccorso per eventuali incidenti. Il materiale utilizzato deve essere aggiunto immediatamente.
In caso di richiesta del pronto soccorso comunicare le seguenti informazioni:
- Luogo dell'incidente
- Tipo dell'incidente
- Numero dei feriti
- Tipo della ferita
Simboli
Attenzione!
Prima dell'uso leggere il Manuale d'Uso!
Prima di eseguire lavori di qualsiasi tipo sull'apparecchio levare sempre la spina dalla presa di corrente.
E' vietato tirare il cavo / trasporto sul cavo.
In caso di danneggiamento oppure taglio del cavo, levare immediatamente la spina dalla presa
Avviso al contracolpo pericoloso.
Distanza dalle persone Attendersi a che non stia nessuno nella zona pericolosa.
Proteggere all'umidità Non esporre la macchina alla pioggia.
Sistema antivibrante
Senso di marcia della catena da taglio
Utilizzare l'elmetto di protezione!
Utilizzare la protezione degli occhi! Utilizzare le protezioni dell'udito!
Utilizzare i guanti di protezione!
Utilizzare la calzatura di sicurezza con la protezione al taglio, base antiscivolante e punta d'acciaio!
Utilizzare la tuta con rivestimento di protezione al taglio!
Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.
Proteggere all'umidità
L'imballo deve essere rivolto verso alto
Avvertenze generali di pericolo per elettroutensili
AVVERTENZA
Leggere tutte le avvertenze di pericolo e le istruzioni opera tive. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati
dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a pile (senza linea di allacciamento).
1) Sicurezza della postazione di lavoro
a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili produ cono scintille che possono far infiammare la pol vere o i gas.
c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la per dita del controllo sull'elettroutensile.
2) Sicurezza elettrica
a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici col legate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettrouten sile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e nep pure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elet triche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusiva mente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di pro lunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di uti lizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicu rezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.
3) Sicurezza delle persone
a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elet troutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevan-de alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
b) Indossare sempre equipaggiamento pro tettivo individuale, nonché guanti protet tivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'elet-troutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elet troutensile oppure collegandolo all'alimenta zione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un utensile accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situa zione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni ina spettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e cate nine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati corretta mente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
4) Trattamento accurato ed uso corretto degli elettroutensili
a) Non sottoporre la macchina a sovracca rico. Per il proprio lavoro, utilizzare esclu sivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
b) Non utilizzare mai elettroutensili con inter ruttori difettosi. Un elettroutensile con l'inter ruttore rotto è pericoloso e deve essere aggiustato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non
abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'elettrou tensile operando con la dovuta diligenza. Accertarsi che le parti mobili della mac china funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la fun zione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti dan neggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni spe cifiche ecc., sempre attenendosi alle pre senti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elet troutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
6) Assistenza
a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializ zato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salva guardata la sicurezza dell'elettroutensile.
Istruzioni di sicurezza per le seg he a catena
- Con la sega in marcia tenere tutte le parti di corpo in distanza sicura dalla stessa. Prima di avviare la sega accertarsi che la catena da taglio non tocca niente. Al lavoro con la sega a catena basta un solo momento di disattenzione e la catena della sega potrebbe afferrare l'indumento oppure la parte del corpo.
- Reggere sempre la sega a catena con la mano destra sul manico posteriore e con la mano sinistra sul manico anteriore. Reggere la sega a catena in modo inverso aumenta il rischio degli infortuni e non si deve utilizzare.
- Utilizzare sempre gli occhiali di protezione e protezione dell'udito. In più si raccomanda l'utilizzo dei mezzi di protezione della testa, delle mani e dei piedi. Una tuta di protezione idonea minimizza il rischio delle ferite dalle scaglie volanti dell'eventuale contatto con la catena della sega.
- Non lavorare con la sega a catena essendo sull'albero. Al lavoro sull'albero origina il rischio dell'infortunio.
- Attendersi sempre all'atteggiamento sicuro ed utilizzare la sega a catena solo stando sul suolo rigido, sicuro e piano. La superficie scivolante
oppure un supporto instabile – ad es. scala marina – può portare alla perdita d'equilibrio oppure la perdita di controllo sulla sega a catena.
- Rendere conto al taglio del ramo sotto la tensione che il ramo oscilla indietro. Allentata la tensione delle fibre di legno, il ramo sotto la tensione potrebbe colpire l'operatore oppure causare la perdita del controllo sulla sega a catena.
- Al taglio dei rampolli e degli alberi giovini porre sempre tanta attenzione. Il materiale sottile può essere afferrato dalla sega a catena colpendovi oppure causare la perdita dell'equilibrio.
- Trasportare la sega a catena spenta, reggendola sul manico anteriore, con la catena da taglio rivolta dal corpo. Per il trasporto oppure conservazione della sega a catena metterla sempre nella custodia di protezione. La manipolazione accurata della sega a catena diminuisce la probabilité del contatto accidentale con la catena da taglio in movimento.
- Rispettare le istruzioni per lubrificazione, tesa della catena e cambio degli accessori. La catena tesa oppure lubrificata scorrettamente può rompersi oppure aumentare il rischio di retrocolpo.
- Mantenere i manichi asciutti e senza le tracce dell'olio e/o grasso. I manichi sporchi del grasso oppure l'olio scivolano e portano alla perdita del controllo.
- Tagliare solo la legna. Non utilizzare la sega a catena per i lavori, ai quali non č destinata – per esempio: Non utilizzare la sega a catena per tagliare la plastica, muratura oppure i materiali edili i cui non sono di legno. L'uso della sega a catena per i lavori in controversia alla destinazione può provocare le situazioni pericolose.
Motivi e prevenzione contro il retrocolpo:
Il retrocolpo può avvenire se la punta della lista di guida tocchi un oggetto, oppure se il legno si piega e la catena da taglio s'incunea nella fessura.
Il contatto con l'estremitri della lista può causare in tanti casi che l'operatore s'inclina accidentalmente dietro ed in conseguenza di ciò, la lista di guida viene lanciata su enl senso dell'operatore.
L'incuneamento della catena da taglio sul bordo superiore della lista di guida può lanciarla fortemente indietro nel senso dell'operatore.
Ognuno di tali eventi può portare alla perdita di controllo della sega ed alle gravi ferite.
Non fidarsi esclusivamente dei dispositivi di sicurezza incorporati nella sega a catena. L'utente della sega a catena dovrebbe adottare le varie misure per lavorare senza gli incidenti ed infortuni.
Il retrocolpo deriva dall'uso scorretto dell'attrezzo elettrico, ovvero errato. E' possibile evitarlo adottando le apposite misure di prevenzione descritte più avanti:
- Reggere la sega con ambi due mani che i pollici e le dita stringano i manichi della sega a catena. Tenere il corpo e le mani in posizione tale che siate in grado resistere al retrocolpo. Con adot-
tate le misure relative l'operatore può resistere al retrocolpo. Mai liberare la sega a catena dalle mani.
- Evitare l'atteggiamento del corpo anomalo e non tagliare in altezza superiore alle spalle.
Viene cosè evitato il contatto accidentale con la punta della lista di guida e sarà migliore anche il controllo della sega a catena nelle situazioni inattendibili. - Per cambio utilizzare solo le liste e le catene da taglio prescritte dal costruttore. Le liste di guida e le catene da taglio non originali possono provocare la rottura della catena oppure il retrocolpo.
- Rispettare le istruzioni del costruttore riferite all'affilamento e alla manutenzione della catena da taglio. I limitatori di profondità troppo bassi aumentano il rischio del retrocolpo.
Manutenzione
⚠ Prima di eseguire i lavori di qualsiasi tipo sulla pompa sconnettere prima sempre la spina dalla presa di rete.
Prima di ogni uso effettuare un controllo visivo ed accertarsi che la pompa, in particolare il cavo di rete e la spina, non siano danneggiati.
In caso dei danni sulla pompa oppure sui dispositivi di sicurezza della stessa, la pompa non deve essere utilizzata..
In caso di apparecchio difettoso, la riparazione deve essere eseguita dal CAT.
Utilizzare solo gli accessori e ricambi originali.
Solo l'apparecchio periodicamente mantenuto e curato può essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.
Garanzia
I diritti di garanzia secondo la Lista di garanzia.
La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.
La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.
Servizio
Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro appa-
recchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Per avere questi dati sempre disponibili, indicarli qui sotto, per favore:
N° serie:
Cod. ord.:
Anno di produzione:
Dichiarazione di conformità CE
GÜDE GmbH & Co. KG
Dichiariamo con il presente noi, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene. Nel caso della modifica dell'apparecchio da noi non autorizzata, la presente dichiarazione perde la propria validità.
Sega elettrica a catena KS 401 E
Sega elettrica a catena KS 402 P
Direttive CE applicabili
2006/42 EG, 2004/108 EG, 2000/14/EG
Applicate norme armonizzate
EN 60745-1: 2009, EN 60745-2-13: 2009
EN 55014-1:2006, EN 55014-2/A2:2008
EN 61000-3-2: 2006, EN 61000-3-11: 2000
Potenza della rumorosità LWA
Livello di potenza sonora misurato 106 dB (A)/
Livello di potenza sonora garantito 108 dB(A)
KS 402 P:
Livello di potenza sonora misurato 106 dB (A)/
Livello di potenza sonora garantito 109 dB(A)
Modo di valutazione della conformità: Annex V
Wolpertshausen, 2011-07-12 Helmut Arnold Amministratore delegato
Documentazione tecnica Joachim Bürkle
Programma delle ispezioni e della manutenzione
| Generalità Sega intera | Pulire periodicamente la parte esternaFar controllare periodicamente dal CAT. | |
| Corpo in plasticaCatena da taglioLista della segaRuota dentataFreno della catena | Controllare le fessure e frattureFar affilare periodicamentePulire periodicamentePulire periodicamenteControllo periodico della funzione | |
| Prima di ogni messa in funzione | Catena da taglioLista della segaLubrificazione della catenaFreno della catenaFreno di percorsoInterruttore ON/OFFCavo d'alimentazioneTappo del serbatoio d'olio | Controllare la difettosità e capacità taglienteControllare la tensione della catenaControllo funzioneControllo funzioneControllo funzioneControllo funzioneControllo funzioneControllare la tenutaFar riparare i difetti dal CAT. |
| Dopo ogni messa fuori funzione | Lista della segaReggia della lista | Pulire il foro da rabbocco d'olioPulire soprattutto la canaletta guida l'olio |
| Stoccaggio Serbatoio d'olio | per le cateneCatena da taglio / Lista della segaSega intera | SvuotareSmontare, pulire e lubrificare leggermente con olioPulire la canaletta di guida sulla lista di segaConservare in sicurezza nel locale asciutto Conservata la sega elettrica per tempo più lungo, far controllarla dal CAT (i residui dell'olio possono indurirsi ed intasare la valvola della pompa d'olio) |
Ricerca dei guasti
| Guasto Sistema Monitoraggio Causa | |||
| Sega non lavora Sega intera | Motore elettrico non parte Alimentazione mancante | Cavo difettosoFreno di catena attivoSicurezza di rete attiva | |
| Potenza insufficiente Carboncini Piccola protrazione Carboncini consumati | |||
| Mancata lubrificazione della catena | Serbatoio d'olio / Pompa d'olio | Manca l'olio sulla catena da taglio | Serbatoio l'olio vuoto, Canalette guida l'olio sporca |
| Freno della catena Freno La | catena da taglio non si | ferma immediatamente | Nastro da freno usurato |
| Freno di percorso Freno Catena da taglio parte | ancora | Carboncini consumati | |
Technische Gegevens
Elektrische kettingzaag KS 401 E KS 402 P
- Sega elettrica a catena KS 401 E KS 402 P
- Informazioni sulla rumorosità/sulle vibrazioni
- Utilizzare le protezioni dell'udito!
- Uso in conformità alla destinazione
- Requisiti all'operatore
- Rischi residui
- Pericolo delle ferite!
- Pericolo del contracolpo!
- Pericolo delle ustioni!
- Comportamento in caso d'emergenza
- Simboli
- Avvertenze generali di pericolo per elettroutensili
- AVVERTENZA
- 1) Sicurezza della postazione di lavoro
- 2) Sicurezza elettrica
- 3) Sicurezza delle persone
- 4) Trattamento accurato ed uso corretto degli elettroutensili
- 6) Assistenza
- Istruzioni di sicurezza per le seg he a catena
- Motivi e prevenzione contro il retrocolpo:
- Manutenzione
- Garanzia
- Servizio
- Dichiarazione di conformità CE
- Technische Gegevens
- Elektrische kettingzaag KS 401 E KS 402 P
Marca : GUDE
Modello : KS 402 P
Categoria : Seghetto
