MANUALE UTENTE Spirit TopLine TW 8340 Schulthess
Istruzioni per l'uso di asciugatrici professionali a termopompa
Siamo lieti che abbiate scelto un'asciugatrice Schulthess.
La vostra nuova asciugatrice e nata dopo molti anni di ricerche. Le alte esigenze di qualità richieste e durante la fase di fabbricazione vi garantiscono un apparecchio di lunga durata.
La sua concezione soddisfa tutte le richieste odierne e future per un moderno trattamento della biancheria. Vi consente di selezionare i programmi in modo vario e personalizzato.
Il forte risparmio di energia e tempi di asciugatura più brevi vi garantiscono la massima economicità durante il funzionamento della vostra asciugatrice.
Dear Customer
Vi preghiamo di leggere attentamente queste istruzioni per l'uso, per poter sfruttare tutte le possibilità ed i vantaggi che vi offre la vostra nuova asciugatrice.
Osservare particolarmente il capitolo «Istruzioni per la sicurezza» come anche il libretto del Servizio Assistenza ed il certificato di garanzia allegati.
Vi auguriamo di poter utilizzare con gioia la vostra nuova macchina Schulthess.
Vostra
Simboli impiegati 38
Consigli per il riciclo
▶ Imballaggio della nuova asciugatrice 38
▶ Smaltimento del vecchio apparecchio 38
Istruzioni per la sicurezza
▶ Istruzioni generali per la sicurezza 38
▶ Cosa fare prima della messa in funzione 38
Durante l'asciugatura fare attenzione
a quanto segue 38/39
Durante il trasporto fare attenzione
a quanto segue 39
Per asciugare correttamente rispettando l'ambiente
▶ Selezione dei capi 39
Caricamento
▶ Consigli per l'asciugatura 39
▶ Non utilizzare l'asciugatrice per i seguenti
tessuti 39
Descrizione dell'asciugatrice
▶ Pannello di comando e visualizzazione 40
Messa in funzione
▶ Preparazione 41
Apertura del sportello 41
▶ Chiusura del sportello 41
Tabella dei programmi 42/43
Selezione del programma
▶ Selezione del programma standard 44
▶ Selezione del programma speciale 44
Funzioni supplementari
▶ Sintetici 44
▶ Imposta durata 44
▶ Ciclo veloce 44
Avvio del programma
▶ Selezione del programma 44
▶ Selezione di funzioni supplementari 44
▶ Cambiare programma prima dell'avvio 44
▶ Inserimento della biancheria 44
Avvio del programma 44
Durata e fase di svolgimento del programma 45
▶ Aggiunta di biancheria 45
▶ Interruzione del programma 45
▶ Fine programma 45
▶ Togliere la biancheria 45
▶ Pulizia dei filtri 45/46
▶ Spegnere l'asciugatrice 46
Impostazione di base
▷ Grado di asciugatura 47
▷ Antipiega 47
Ora 47
▷ Lingua 47
▶ Impostazione estese
▷ Sicurezza bambini 47
Memoria tasti 48
▷ Luminosità LCD 47
▷ Contrasto LCD 47
Volume segnale acustico 47
▷ Funzione stand-by 48
▷ Interfaccia ottica 48
▷ Lingua default 48
▷ Allacciamento rete 48
Pulizia e cura
▶ Pulizia del supporto del filtro 48
▶ Pulizia dei rilevatori d'umidità 49
▶ Pulizia dell'apparecchio 49
▶ Svuotare in caso di gelo o prima del8 trasporto 49
Cash-Card
▶ Introduzione della cash-card 49
▶ Ritiro della cash-card 49
▶ Selezione ed avvio del programma di asciugatura 49
▶ Visualizzazioni durante lo svolgimento del programma 49
▶ Fine del programma 49
▶ Recupero 49
▶ Utilizzo del resto sulla carta 49
prePaid-Card
▶ Selezione del programma di asciugatura 50
▶ Detrarre l'importo del programma
e avviare 50
▶ Visualizzazioni durante lo svolgimento del programma 50
▶ Recupero 50
▶ Utilizzo del resto sulla carta 50
Anomalie di funzionamento
▶ Segnalazioni di guasto 50/51
▶ Guida in caso di guasti 51
Servizio assistenza
▶ Numero di prodotto e dell'apparecchio 52
Garanzia 52
Note 52
⚠️ Istruzioni per la sicurezza ed avvertimenti
indica fasi di lavoro da eseguire secondo la successione indicata
• conteggi, informazioni generali utili
Consigli per il riciclo
Imballaggio dell'asciugatrice nuova
Smaltire il materiale d'imballaggio secondo le norme.
⚠ Il materiale d'imballaggio non è un giocattolo.
Attraverso il suo trattamento e recupero si risparmiano materie prime e si riduce il volume dei rifiuti.
L'imballaggio può essere restituito al rivenditore o al fornitore.
Tutti i materiali d'imballaggio utilizzati sono compatibili con l'ambiente e riciclabili. Il cartone è costituito dall'80% al 100% da carta riciclata.
Le parti in legno non sono state trattate chimicamente.
I fogli sono in polietilene (PE), i nastri di fasciatura in poli propilene (PP) e le imbottiture, prive di CFC, sono in polistirolo espanso (PS). Questi materiali sono composti puri di idrocarburi e sono riciclabili.
Smaltimento del vecchio apparecchio
⚠️ Rendere inutilizzabili gli apparecchi fuori uso.
Dopo aver sfilato la spina, o dopo che l'elettricista ha smontato il cavo d'allacciamento, tagliare e togliere il cavo di connessione. Distruggere o togliere la serratura dello sportello, per evitare che i bambini giocando ri man gano imprigionati e possano rischiare la vita. I componenti del vecchio apparecchio non possono più essere utilizzati.
Il vostro vecchio apparecchio contiene materiali preziosi, che devono essere inviati ad un centro di recupero.
Assicurarsi che il proprio apparecchio in disuso venga smaltito in modo appropriato.
⚠️ Non conservarlo, né gettarlo con i rifiuti normali.
Per ulteriori informazioni sul riciclaggio di questo prodotto si rivolga al suo comune, all'azienda addetta alla raccolta dei rifiuti o al negozio presso il quale ha acquistatoilprodotto.
Vi preghiamo di collaborare allo smaltimento o al riciclaggio ecologici dell'apparecchio.
Istruzioni per la sicurezza
⚠ Questo apparecchio soddisfa le norme per la sicurezza relative agli apparecchi elettrici. Non si intende finalizzato all'uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con carenza di espe rienza e conoscenza. Osservare le istruzioni di sicu rezza riportate nel presente manuale e le successive istruzioni per il posizionamento.
Istruzioni generali per la sicurezza:
⚠️ Non salire sulla macchina.
⚠️ Non sedersi, né sorreggersi, né appoggiarsi sul sportello. (Pericolo di ribaltamento!)
⚠️ Non spruzzare mai acqua sull'apparecchio, né pulire con un pulitore ad alta pressione
⚠ Se l'apparecchio non viene usato per lungo tempo, deve essere staccato dall'alimentazione di corrente.
⚠️ Toccare la presa di corrente solo con mani perfettamente asciutte. Staccare la spina, tirando esclusivamente alla presa di corrente e mai il cavo stesso.
⚠️ Le riparazioni devono essere condotte esclusivamente da personale esperto e le parti danneggiate devono essere sostituite esclusivamente da pezzi di ricambio originali del fabbricante dei apparecchi.
Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente. Modifiche all'apparecchio sono possibili solo previo consenso del produttore.
In caso in cui il cavo per l'allacciamento alla rete di questo apparecchio venga danneggiato, questo deve essere sostituito con un cavo di allacciamento particolare, ottenibile presso il produttore o presso il servizio clienti.
Cosa fare prima della messa in funzione:
⚠️ Leggere attentamente le istruzioni allegate, prima di mettere in funzione la vostra asciugatrice. Ci sono importanti informazioni relative all'installazione, all'uso ed alla sicurezza dell'apparecchio. Conservare con cura tutta la documentazione per altre persone che utilizzano l'asciugatrice o per eventuali proprie tari futuri.
⚠ Lasciare installare l'apparecchio a personale esperto e qua li ficato, nel rispetto delle Istruzioni per il posizionamento fornite insieme alla macchina. Non collegare un apparecchio che presenti danni evidenti.
⚠️ Lo spazio intorno all'asciugatrice deve essere sempre libero da filamenti.
Durante l'asciugatura fare attenzione a quanto segue:
⚠ Prima di caricare il bucato, accertarsi che non vi siano corpi estranei o eventualmente animali intrappolati nel cestello. Asciugare nell'asciugatrice solo capi puliti.
⚠️ Asciugare nell'asciugatrice solo capi puliti.
L'asciugatrice non deve essere utilizzata se per il lavaggio sono stati usati prodotti chimici. Biancheria venuta a con fatto con olio da tavola, acetone, alcol, benzina, petrolio, cherosene, smacchiatori, trementina, cera o olio togli-cera, prima dell'asciugatura nell'asciugatrice devono venire lavati in acqua tiepida con una dose aggiuntiva di detersivo.
Oggetti come la gomma piuma (gomma piuma in lattice), cuffie da doccia, tessuti impermeabili, articoli in gomma come capi d'abbigliamento o cuscini contenenti fiocchi di gomma piuma non devono venire asciugati nell'asciugatrice.
⚠ Ammorbidenti o prodotti simili possono essere utilizzati seguendo le rispettive istruzioni per l'uso.
⚠ Un processo di asciugatura dovrebbe sempre concludersi con la fase di raffreddamento completamente riuscita, cosicché la biancheria rimanga ad una temperatura tale da non essere danneggiata. Se l'asciugatura viene interrotta prima e senza che sia stato eseguito il processo di raffreddamento, la biancheria va estratta rapidamente e stesa in modo da permettere al calore di disperdersi. In questo caso è necessario considerare che i capi, in base alla loro temperatura e umidità, in caso di contatto con la pelle potrebbero causare delle ustioni. Si consiglia quindi di indossare dei guanti adatti.
⚠ Tenere gli animali domestici lontani dall'apparecchio.
⚠️ L'apparecchio è concepito esclusivamente per l'asciugatura domestica di tessuti.
Al termine del programma, non introdurre la mano nel cestello ancora rotante.
Durante il trasporto fare attenzione a quanto segue:
Attenzione durante il trasporto dell'asciugatrice: pericolo di ferirsi! Non sollevare l'apparecchio facendo presa sulle parti sporgenti!
Per asciugare correttamente rispettando l'ambiente
Selezione dei capi
Controllare i simboli di asciugatura sulle etichette dei tessuti.
Asciugatura a temperatura normale.
Asciugatura a bassa temperatura.
Non asciugare con l'asciugatrice.
Asciugare nell'asciugatrice solo capi che sono stati lavati con acqua.
Per ottenere un'asciugatura uniforme, suddividere la biancheria per tipo di tessuto e per grado d'asciugatura desiderato.
Caricamento
- Il sistema d'asciugatura più economico e meno nocivo per l'ambiente è quello di caricare la quantità massima di biancheria consentita (vedi capitolo «Tabella dei programmi»).
- Non superare la quantità massima di carico consentita, poiché il sovraccarico pregiudica i risultati dell'asciugatura e squalcisce molto la biancheria.
- Centrifugare i capi in lavatrice o in una centrifuga prima di asciugarli, per eliminare completamente l'acqua. Maggiore è la velocità di centrifugazione, minori saranno i tempi di asciugatura e, di conseguenza, i consumi d'energiaelettrica.
- Centrifugare anche i capi delicati.
Consigli per l'asciugatura
- Chiudere le cerniere lampo, i ganci e gli occhielli. Per favore chiudere i bottoni degli copripiumini e federe. Allacciare le cinture aperte, legare insieme i nastri dei grembiuli, ecc.
- Se possibile, togliere i capi delicati dall'asciugatrice ancora leggermente umidi (selezionare il grado «Asciugatura leggera»). In caso d'eccessiva asciugatura c'è il rischio che si sgualciscano.
- I capi che risultassero ancora umidi al termine del ciclo d'asciugatura (carico misto cotonati) possono essere asciu gati con il programma «Asciugatura a tempo».
- I tessuti lavorati, ad. es. i capi in maglia, potrebbero restringersi con l'asciugatura. Per questo tipo di tessuti non utilizzare il programma «Asciugatura forte»
- I tessuti sensibili, come seta e tende sintetiche, devono essere asciugati con il programma speciale «Syntetics»: attenzione alla formazione di pieghe!
- Asciugare la lana o i tessuti in misto lana solo con il programma «Lana finish»): pericolo d'infeltrimento!
- Se si desidera asciugare solamente un capo, allora questo si può asciugare in modo uniforme, solo se si integrano altri capi per equilibrare il peso, quali panni di spugna.
Non utilizzare l'asciugatrice per i seguenti tessuti:
- Biancheria troppo bagnata: spreco di energia!
- I capi trattati con solventi infiammabili, es. smacchianti o benzina solvente, non devono essere asciugati nella macchina (rischio di esplosione!) e neppure i capi che contengono gommapiuma o schiuma per capelli, solvente per smalto o sostanze simili (rischio di incendio!).
Pannello di comando e visualizzazione
1 Programmi speciali
2 Umido per stiratura
3 Asciugatura leggera
4 Asciugatura normale
5Asciugaturaforte
Funzioni supplementari
6 Sintetici
7 Imposta durata
8 Selezione lingua
9 Avvio del programma
10 Apertura del sportello
11Cicloveloce
Indicatori
12Display
Interface
13 SCS-Schulthess Control System
(interfaccia PC per assistenza clienti)
14 Fessura per l'introduzione della cash-card (Option)


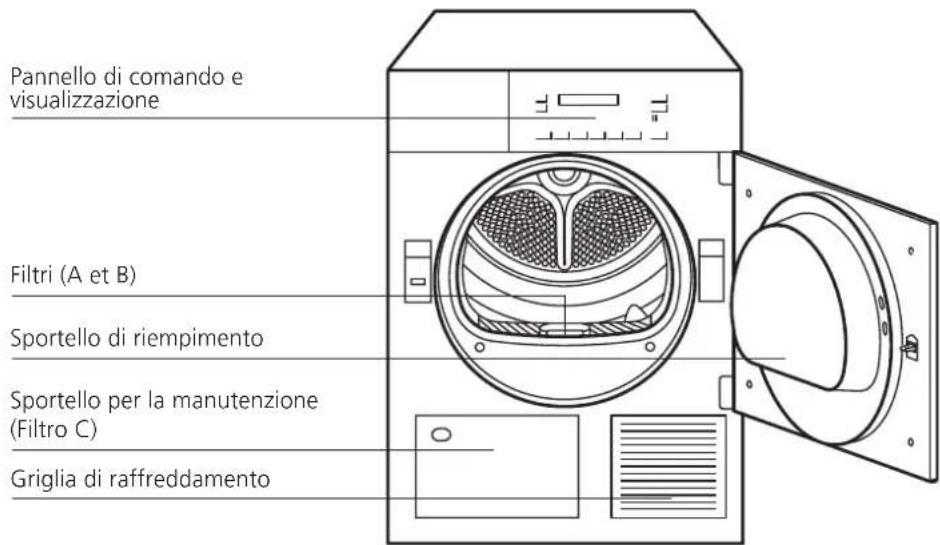

Pannello di comando e visualizzazione Filtri (A et B) Sportello di riempimento Sportello per la manutenzione (Filtro C) Griglia di raffreddamentoMessa in funzione
Installare l'asciugatrice seguendo le relative istruzioni. Prima di mettere in funzione l'asciugatrice per la prima volta, pulire il cestello con un panno umido.
Preparazione
Controllare che:
▶ Sia inserito il filtro per i pelucchi (vedi capitolo «Avvio del programma»).
▶ La spina sia inserita o l'interruttore a parete acceso.
L'asciugatrice è pronta ad entrare in funzione, se tutte le spie di controllo lampeggiano oppure sono spente.
Nel caso che una spia rimanga continuamente accesa, premere il tasto «Ciclo veloce», finché viene indicato «Selezionare un programma».
Apertura del sportello
Premere il tasto «Apertura del sportello».
- Il sportello si apre.
▶ Attenzione: Il sportello si apre solamente se è inserita l'alimentazione di corrente principale. Se dovesse essere mancata la corrente prima dell'apertura del sportello, allora può essere aperto manualmente premendo all'altezza del bloccaggio del sportello. - La luce del cestello si accende al momento dell'apertura del sportello.
Chiusura del sportello
▶ Per chiudere il sportello, premerlo finché non si sente scattare chiaramente la serratura.
Accertarsi che nel chiudere il sportello non vi rimangano impigliati dei capi.
Se lo sportello non è stato chiuso, un dispositivo di sicurezza impedisce la messa in funzione dell'apparecchio.
| Simbolo sull'etichetta | Quantità max. di bianch. | Vi preghiamo di controllare sempre i simboli riportati sulle etichette dei tessuti.Tessuto/ Tipo di biancheria | Grado d'asciugatura del programma | Tasti per la selezione del programma | Centrifugato in lavatrice alla velocitàgiri/min. | Consumo di corrente in kWh ca. | Durata in min. circa | |
| Capi resistenti e colorati in cotone o lino | ||||||||
| 7 kg | Lenzuola, tovaglie, asciugamani, T-Shirts. magliette polo, vestiti da lavoro | Per capi da stirare con ferro | Umido per stiratura | 16001200 | 1,51,8 | 5671 | ||
| T-Shirts, magliette polo, abiti, pantaloni, vestiti da lavoro, biancheria intima | Per capi che non devono essere stirati o che devono essere stirati poco | Asciugatura leggera | 16001200 | 1,92,2 | 6981 | |||
| Asciugamani di spugna e non, canovacci per piatti, lenzuola, biancheria intima, calzini in cotone | Per capi che non devono essere stirati | Asciugatura normale | 16001200 | 2,02,4 | 7587 | |||
| Accappatoi e lenzuola in spugnaMai biancheria intima e calze | Tessuti particolarmente spessi o à più strati | Asciugatura forte | 16001200 | 2,22,6 | 8596 | |||
| Sintetici (che non si stirano) in tessuto sintetico e misto, cotone da non stirare, ad es. viscosa, cupro, modal, poliestere | ||||||||
| 4 kg | Pantaloni, abiti, gonne, camicie | Per capi da stirare con ferro | Umido per stiratura | 800600 | 0,70,8 | 2328 | ||
| Pantaloni, abiti, gonne, camicie, bluse, capi di corsetteria, fuseaux, capi di abbigliamento sportivo ad alto contenuto di fibre sintetiche | Per capi che non devono essere stirati o che devono essere stirati poco | Asciugatura leggera | 800600 | 0,80,9 | 2833 | |||
| Camicie da uomo, bluse, capi di abbigliamento sportivo, lenzuola, tovaglie, tute sportive | Per capi che non devono essere stirati | Asciugatura normale | 800600 | 0,91,0 | 3339 | |||
| Giacche a vento, coperto | Tessuti particolarmente spessi o à più strati | Asciugatura forte | 800600 | 1,01,2 | 3845 | |||
| I valori di consumo presentati sono indicativi e sono stati rilevati in condizioni di esercizio normali. Sono possibili scostamenti fino ad un limite del 10%. | ||||||||
| Simbolo sull'etichetta | Quantità max. di bianch. | ⚠ Vi preghiamo di controllare sempre i simboli riportati sulle etichette dei tessuti.Tessuto/ Tipo di biancheria | Grado d'asciugatura del programma | Tasti per la selezione del programma | Centrifugato in lavatricealla velocità giri/min. | Consumo di corrente in kWh ca. | Durata in min. circa | |
| Programmi speciali | ||||||||
| 1,5 kg | ● Rinfrescare | ▶ Il bucato viene ventilato, senza apportare ulteriore calore. | RinfrescareAsciugatura a tempo freddo 20-90min | 1x Special + | 0,3 20-90 | |||
| 7 kg ● | Capi resistenti e colorati | ▶ Il bucato si asciuga all'ora impostata, senza il controllo dell'umidità residua. | Asciugatura a tempocaldo 20-150min | 2x Special + | 20-150 | |||
| 4 kg | ● Sintetici | ▶ Il bucato si asciuga all'ora impostata, senza il controllo dell'umidità residua. | Asciugatura a tempocaldo 20-150min | 2x Special + | 20-150 | |||
| 4 kg | ● Bluse/Camice | ▶ Le camicie si asciugano fino al livello «Umido per stiratura». Il programma riduce la formazione di pieghe, non danneggia il bucato e facilita anche la successiva stiratura. | Bluse/CamiceUmido per stiratura | 3x Special | 400 | 1,2 44 | ||
| 2,6 kg ● | Sintetico | ▶ Per asciugare capi in seta, capi delicati e biancheria intima tende e simili. | SinteticoAsciugatura normale | 4x Special | 200 | 1,2 65 | ||
| 2,6 kg ● | Lana resistente al lavaggio meccanico | ▶ Il bucato diventa più morbido, ma non è completamente asciutto. Estrarre il bucato subito dopo la fine del programma e disporre orizzontalmente sul panno di spugna. | Lana finishAsciugatura morbida (non completamente asciutta) | 5x Special | 800 | 0,1 5 | ||
| 7 kg | ● Capi in spugna | ▶ Spugne, asciugamani, accappatoi ecc. in cotone. | Biancheria bagnoAsciugatura normale | 6x Special | 16001200 | 2,12,3 | 7988 | |
| 7 kg | ● Lenzuola | ▶ Lenzuola, lenzuola con angoli, copripiumini, federe ecc. in cotone.Copripiumini e federe per favore chiudere i bottoni. | Biancheria lettoAsciugatura normale | 7x Special | 16001200 | 2,32,5 | 105116 | |
| I valori di consumo presentati sono indicativi e sono stati rilevati in condizioni di esercizio normali. Sono possibili scostamenti fino ad un limite del 10%. | ||||||||
Selezione del programma
Selezione del programma standard
Il sistema di rilevamento elettronico controlla costante-mente il grado di umidità dei vostri capi e termina il programma automaticamente almomento in cui è stato raggiunto il grado d'asciugatura impostato.
- Si accende la spia luminosa del programma selezionato.
▶ Per i tessuti delicati selezionare la funzione supplementare «Sintetici» 🚙️.
Selezione del programma speciale
Con i programmi speciali si possono asciugare in modo mirato alcuni tipi di tessuto.
Premere ripetutamente il tasto Special finché sul display appare il programma desiderato (vedi tabella dei programmi).
Funzioni supplementari
Oltre ai diversi programmi standard la vostra asciu gatrice vi offre la possibilità di creare pro grammi persona lizzati. Selezionare primo un programma standard o speciale. Selezionando una o più funzioni supplementari potete impostare questo programma di asciugatura in base alle caratteristiche specifiche della vostra biancheria. Tali funzioni supplementari rimangono attive esclusivamente per questo programma di asciugatura.
Avete inoltre la possibilità di standardizzare la vostra asciugatrice alle vostre necessità personali, cambiando le impostazioni di base (vedi capitolo «Impostazioni di base»). I cambiamenti effettuati sulla programmazione di base rimangono attivi fino a quando non verranno nuovamente cambiati.
Sintetici
Per capi delicati in tessuto sintetico, tessuti misti o cotone da non stirare.
Imposta durata
Se tra i programmi speciali avete selezionato un programma di asciugatura temporizzato, potete stabilire la durata del programma con il pulsante «Imposta durata». Il tempo d'asciugatura da impostare dipende dal tipo di biancheria, dalla quantità di biancheria e dal conte nuto di umidità.
▶ Premere il tasto del programma.
- La spia luminosa ««Imposta durata» lampeggia ed il tempo d'asciugatura minimo viene indicato.
▶ Selezionare il tempo d'asciugatura premendo più volte il tasto.
Ciclo veloce
Il programma può essere ridotto o interrotto, premendo il tasto «Ciclo veloce».
Avvio del programma
Selezione del programma
Vedi capitolo «Selezione del programma»
Selezione di funzioni supplementari
Vedi capitolo «funzioni supplementari»
Cambiare programma prima dell'avvio del programma
▶ Premere nuovamente il tasto del programma desiderato.
- Lampeggiano nuovamente tutte le spie di controllo delle funzioni supplementari che possono essere selezionate e tutte le impostazioni vengono cancellate.
▶ Selezionare le funzioni supplementari eventuali.
Inserimento della biancheria
Utilizzare l'asciugatrice solo per i capi che sono stati lavati ad acqua.
▶ Inserire nel cestello i capi ben aperti, mischiando i capi grandi e piccoli.
Avvio del programma
Start
▶ Premere il tasto «Start».
- La spia luminosa si accende ed il programma parte automaticamente.
Se è inserito il dispositivo di sicurezza per i bambini:
▶ Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».
Svolgimento del programma / Fase del programma
▶ Nei programmi in base all'umidità residua il sistema di rilevamento elettronico controlla costantemente il grado d'umidità della biancheria.
- Viene visualizzata la durata residua del programma. Questo tempo residuo viene ricalcolato più volte durante l'asciugatura, pertanto l'effettiva fine del programma v aria di alcuni minuti.
▶ Nei programmi a tempo viene indicato il tempo che rimane prima della fine del programma.
Aggiunta di biancheria
effettuabile in ogni momento.
Premere il tasto «Apertura del sportello».
- Il tamburo si ferma.
▶ Introdurre la biancheria.
▶ Chiudere lo sportello.
▶ Premere il tasto «Avvio».
Se è inserito il dispositivo di sicurezza per i bambini:
▶ Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».
- Il processo di asciugatura riprende.
Interruzione del programma
▶ Interrompere il programma premendo più volte il tasto «Ciclo veloce», finché sul display compare «Fine del programma».
Se è inserito il dispositivo di sicurezza per i bambini:
▶ Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».
Fine programma
La fine del programma viene visualizzata dal valore «00:00 h», il display indica «Fine programma» e la spia lampeggia.
- Viene emesso un segnale acustico (solamente nel caso in cui è inserita l'apposita funzione di segnalazione.)
- Alla fine del programma, il cestello continua a muoversi a intervalli brevi, per evitare che il bucato non si pieghi (solo con funzione antipieghe attivata, 30 o 60 minuti). Dopodiché la biancheria dovrebbe essere rimossa.
Togliere la biancheria
▶ Premere il tasto «Apertura del sportello».
- Il tamburo viene illuminato.
▶ Togliere la biancheria.
▶ Pulire i filtri.

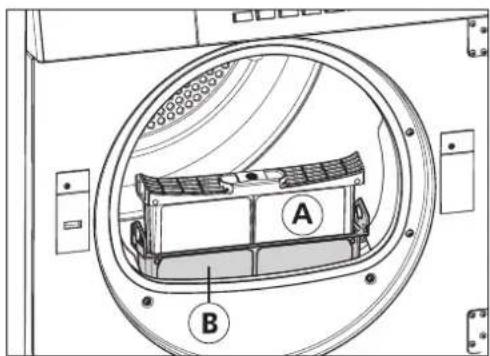

Pulizia dei filtri
Utilizzando i capi di biancheria, si vengono a creare dei filamenti, che durante l'asciugatura si staccano e vanno a depositarsi nell'apertura dello sportello.
Quindi il filtro interno a maglia stretta (A) deve essere pulito dopo ogni ciclo d'asciugatura.
Premere il tasto «Apertura del sportello».
▶ Estrarre il filtro interno a maglia stretta e capovolgerlo.
▶ Passare la mano sul filtro e rimuovere in questo modo i filamenti di tessuto.
Può anche accadere che il filtro, anche se apparentemente sottoposto a regolare pulizia, diventi impermeabile a causa di un fine sedimento invi sibile depositatosi nella mascherina del filtro.
Tenere il filtro con una superficie rivolta verso l'alto e versarvi sopra dell'acqua. Se non lascia passare l'acqua, il filtro deve essere pulito con una spazzola sotto l'acqua corrente.
- Nel caso non si riesca a spazzolare via lo sporco depositatosi sul filtro, si deve rimuoverlo con uno spray anticalcare in commercio.
▶ Spruzzare l'anticalcare su tutta la superficie del filtro e lasciare agire il prodotto. Nel caso di sporco ostinato, appoggiare sul filtro un foglio di carta assorbente e spruzzare l'anticalcare in modo che il filtro rimanga umido. Fare agire il prodotto per tutta la notte. Infine pulire il filtro con una spazzola fine sotto l'acqua corrente.
Pulizia del filtro B / Pulizia ogni giorno
Il filtro esterno a maglia larga (B) deve essere estratto e pulito giornalmente.

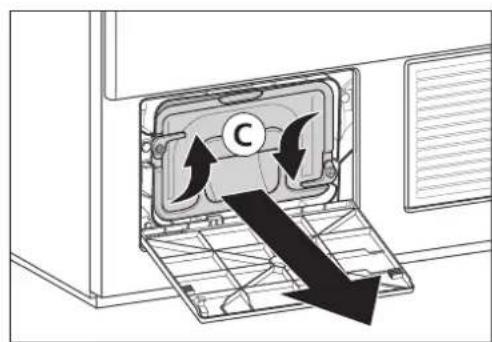

Filtro C, in basso / Pulizia settimanale
Premere il tasto, lo sportellino di manutenzione si apre.
▶ Ruotare le due leve di chiusura una contro l'altra, nella direzione indicata dalle frecce.
▶ Estrarre il filo
▶ Pulire il filtro con la mano o con un panno bagnato, rimuovendo così i pilucchi.
▶ Reinserire il filtro e serrare le leve blu.
▶ Chiudere lo sportellino di manutenzione.
Spegnere l'asciugatrice
▶ Chiudere lo sportello
▶ Spegnere l'interruttore a parete.
- Se non è presente un interruttore a parete, il campo di visualizzazione scompare automaticamente e l'asciugatrice passa alla modalità di stand-by (solo con funzione stand-by attivata).
Impostazioni di base
La macchina ha un'impostazione di base di fabbrica. Per adeguare la macchina alle proprie esigenze individuali, le impostazioni possono essere modificate, al momento della messa in funzione o anche dopo, con le funzioni descritte qui di seguito.
Le impostazioni di base possono unicamente essere modi fi cate quando la macchina non sta svolgendo un pro gram ma. Per modi ficare un'impostazione di base, mantenere pre mu to il tasto del programma e premere quindi il tasto «Ciclo veloce». Le relative funzioni vengono visualizzate sul display. Mantenendo pre mu to il tasto del program ma e premendo ripetutamente il tasto «Ciclo veloce» ➞ cambia nel display.
Le impostazioni di base sulla vostra macchina possono essere bloccati. Rimangono tuttavia disponibili le funzioni: «Ora» e «Lingua».
Esempio:
Funzione disinserita
Funzione inserita
Grado di asciugatura (valore preimpostato NORMALE)
Se è inserito «Piu alto», nei programmi in base all'umidità residua «Asciugatura normale» e «Asciugatura forte» la biancheria risulta un po' più asciutta.
Antipiega (valore preimpostato 30MIN)
Attivando questa funzione, alla fine del programma inizia una fase di protezione antipiega della durata di 60 min.
Ora (non preimpostata in fabbrica)
Il tasto consente di regolare le ore e il tasto di regolare i minuti.
Lingua (valore preimpostato: DEUTSCH)
Per cambiare la lingua, premere più volte il relativo tasto di selezione 📋 oppure
Questa impostazione vale temporaneamente per il programma selezionato e alcuni minuti dopo la fine del programma si passa nuovamente alla lingua default. (Vedi «Impostazioni estese/Lingua default»)
Impostazione estese
▶ La pressione contemporanea su questi tre tasti attiva la visualizzazione delle impostazioni estese.
▶ La pressione ripetuta sul tasto visualizza le impostazioni disponibili.
▶ La pressione sul tasto permette di modificare le varie impostazioni.
▶ Con la pressione sul tasto termina la visualizzazione delle impostazioni.
Sicurezza bambini (valore preimpostato OFF)
Selezionare «Impostazioni estese»!
Il dispositivo di sicurezza per i bambini serve ad evitare che i bambini facciano partire casualmente il programma, oppure lo cambino o lo cancellino.
Avvio di un programma quando è inserito il dispositivo di sicurezza per i bambini:
Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».
Memoria tasti (valore preimpostato OFF)
Selezionare «Impostazioni estese»!
Inserendo la funzione «Memoria tasti» viene salvato il programma speciale eseguito per ultimo, che compare per primo sul display la volta successiva in cui si preme il tasto [Special]. Premendo ripetutamente si possono selezionare in successione i programmi che seguono.
Un programma speciale utilizzato frequentemente può essere richiamato con una sola pressione su un tasto.
A funzione disinserita compare per primo il programma «Rinfrescare».
Luminosità LCD (valore preimpostato 150)
Selezionare «Impostazioni estese»!
Questo tasto consente di modificare la luminosità dei carattere visualizzati.
Contrasto LCD (valore preimpostato 26)
Selezionare «Impostazioni estese»!
Questo tasto 📄 consente di modificare il livello di contrasto del display.
Volume segnale acustico
(valore preimpostato VOLUME 2
Selezionare «Impostazioni estese»!
Con segnale attivato, al termine del programma viene emesso un segnale acustico ad intervalli regolari.
Il volume può essere regolato su 3 livelli:
Off
Volume 1
Volume 2
Volume 3
Funzione stand-by (valore preimpostato ON)
Selezionare «Impostazioni estese»!
Se nessun programma è in esecuzione, l'attivazione di questa funzione commuta il funzionamento della macchina nello stato di risparmio energetico. Nel display viene visualizzato il messaggio «ZZZ».
Interfaccia ottica (valore preimpostato OFF)
Selezionare «Impostazioni estese»!
L'attivazione dell'interfaccia ottica (SCS) consente al Servizio Assistenza di comunicare con la macchina tramitePC.
Lingua default (valore preimpostato DEUTSCH)
Selezionare «Impostazioni estese»!
Se si seleziona temporaneamente un'altra lingua tramite il relativo tasto di selezione 📋 o i tasti 📊, ➔ dopo la fine del programma, in modalità stand-by o dopo mancato funzionamento per un lungo periodo si passa nuovamente alla lingua di default.
Allacciamento rete
400V 2N \~ 3,4kW / 10A
Pulizia e manutenzione
Pulizia dei filtri
Vedi capitolo «Avvio del programma».

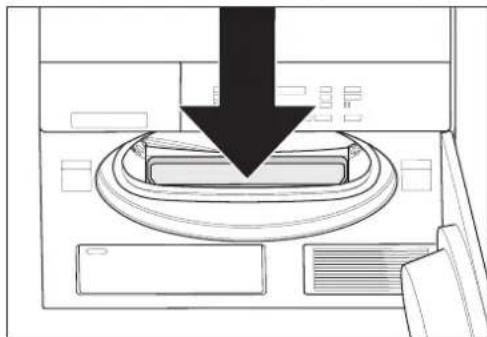

Pulizia del supporto del filtro
Ogni tanto è necessario rimuovere i fila menti che si sono depositati sul supporto. Per questa operazione utilizzare un'aspirapolvere o un pennello per spolverare.
▶ Rimuovere il filtro A e B dal supporto degli filtri nell'apertura dello sportello.
▶ Introdurre il tubo dell'aspirapolvere o il pennello per spolverare nella cavità del supporto degli filtri.
▶ Rimuovere interamente i filamenti residui.
Rimontare i due filtri in modo corretto.
▶ Chiudere lo sportello.

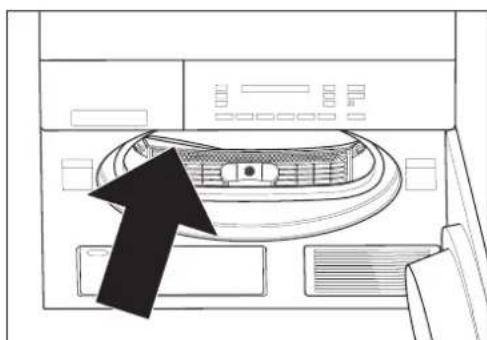

Pulizia dei rilevatori d'umidità
Dopo un uso prolungato si possono formare dei fini sedimenti di calcare o ammorbidente sulla parte frontale ed interna del tamburo, su entrambi i rilevatori d'umidità. Nei programmi in base all'umidità residua questo può comportare il mancato raggiungimento del grado di asciugaturadesiderato.
Togliere i sedimenti con un panno imbevuto in aceto.
Pulizia dell'apparecchio
⚠️ Prima di pulire l'apparecchio o eseguire lavori di manutenzione, accertarsi che la corrente sia disinserita.
⚠️ Non spruzzare mai acqua sull'apparecchio, né pulire con un pulitore ad alta pressione
Non utilizzare solventi! Queste sostanze potrebbero danneggiare alcuni componenti dell'asciugatrice; sviluppano vapori tossici e possono provocare un'esplosione!
Pulire la parte esterna ed i comandi dell'asciugatrice semplicemente con acqua saponata o con un normale detergente in commercio che non contenga solventi o che non sia abrasivo.
Svuotare in caso di gelo o prima del trasporto
Se l'asciugatrice si trova in un locale dove la temperatura può andare sotto zero, oppure deve essere traspor tata, è necessario svuotare completamente l'apparecchio.
- Con tamburo vuoto, avviare il programma «Umido per stiratura».
- Per abbreviare il programma, premere una volta il tasto «Ciclo veloce».
- L'eventuale acqua ancora presente verrà pompata fuori dalla macchina negli ultimi 4 minuti.
Cash-Card
Introduzione della cash-card
Introdurre la Cash-Card con il simbolo ▲ rivoltoverso l'alto. Sul display compaiono, l'uno dopo l'altro, il «Saldo» memorizzato sulla Cash-Card, l'«Importo di acconto» che viene detratto e il «Nuovo Saldo». L'eventuale importo rimanente nell'apparec chio viene conteggiato.
Ritiro della cash-card
Selezione ed avvio del programma di asciugare
▶ Selezione del programma di asciugatura
▶ Selezione delle funzioni supplementari
Avvio del programma
Visualizzazioni durante lo svolgimento del programma
| COLORATI RESISTENTI | 00:35h |
| CREDITO RESIDUO | 2.60 |
Durante il programma di asciugatura compaiono alternativamente le fasi del programma ed il credito residuo.
Fine del programma
Quando il programma di asciugare è terminato, l'importo rimanente viene memorizzato nell'apparecchio a favore della relativa Cash-Card e conteggiato in occasione del processo di asciugatura. La fine del programma vienèndicata dal tempo «00:00h» e dall'indicazione «Apertura del sportello».
Recupero
Il recupero sulla cash-card dell'importo rimanente si fa di preferenza alla fine della giornata di bucato.
▶ Introdurre la carta. Sul displaypare il «Saldo» emorizzatosulla Cash-Card.
Avviare il recupero premendo il tasto «Ciclo veloce». Sul display, l'uno dopo l'altro, compaiono il «Credito residuo», che viene accreditato, ed il «Saldo nuovo».
Si può unicamente effettuare un recupero sulla Cash-Carddalla quale l'importo è stato originariamente detratto.
Nel caso sia inserito il dispositivo di sicurezza per bambini:
Premere il tasto «Ciclo veloce».
Utilizzo del resto sulla carta
Se l'importo sulla Cash-Card non basta per pagare la somma che inizialmente viene richiesta, l'apparecchio emette un fischio e sul display compare «Saldo troppo piccolo». Introducendo una seconda Cash-Card si può pagare la differenza.
prePaid-Card
Selezione del programma di asciugatura
▶ Selezione del programma di asciugatura
▶ Selezione delle funzioni supplementari
▶ Sul display compare il prezzo di programma.
Detrarre l'importo del programma e avviare
▶ Introdurre la prePaid-Card. Sul display compaiono, l'uno dopo l'altro, il saldo memorizzato sulla prePaid-Card, l'importo di programma che viene detratto e il nuovo saldo.
L'eventuale importo rimanente nell'apparec chio viene conteggiato.
Ritirare la prePaid-Card.
Avvio del programm di asciugatura
Visualizzazioni durante lo svolgimento del programma
Per la durata del programma di asciugatura non viene visualizzato alcun credito
Recupero
È possibile riaccreditare importi residui sulla prePaid-Card.
▶ Introdurre la prePaid-Card. Sul display compare il saldo memorizzato sulla carta
Avviare il recupero premendo il tasto «Ciclo veloce». Sul display, l'uno dopo l'altro, compaiono il credito residuo, che viene accreditato, ed il nuovo saldo.
Ritirare la prePaid-Card
Si può unicamente effettuare un recupero sulla prePaid-Card dalla quale l'importo è stato originariamente detratto.
Nel caso sia inserito il dispositivo di sicurezza per bambini:
Premere il tasto «Ciclo veloce».
Utilizzo del resto sulla carta
Se l'importo sulla prePaid-Card non basta per pagare la somma che inizialmente viene richiesta, l'apparecchio emette un fischio e sul display compare «Saldo troppo piccolo». Introducendo una seconda prePaid-Card si può pagare la differenza.
Anomalie di funzionamento
Segnalazioni di guasto
Nel caso vengano segnalate le seguenti anomalie, il programma può essere fatto ripartire, premendo il tasto «Start», dopo aver eliminato l'anomalia.
- Mantenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».
«CHIUDERE SPORTELLO»
▶ Premero lo sportello finché la chiusura non si inserisce correttamente.
▶ La pompa dell'acqua di condensa non funziona. Verificareche il tubo flessibile dell'acqua di scarico non sia piegato o lo scarico sull'immobile non sia ostruito.
▶ Quindi premere il tastart» per proseguire l'asciugatura.
«PULIRE FILTRO C»
Il filtro C, in basso a sinistra nella mascherina dello zoccolo, deve essere pulito. Il messaggio scompare appena viene estratto il filtro(vedi capitolo «Avvio del programma/FiltroC»).
«PANELLO BASE / FILTRO»
▶ Verificare se il filtro, in basso a sinistra, sia inserito correttamente (Filtro C, dietro lo sportellino per la manutenzione/vedi capitolo «Avvio del programma/Filtro C»).
Se l'apparecchio segnala un messaggio di guasto F--:
▶ Interrompere il programma con il tasto «Ciclo veloce» e selezionare un nuovo programma.
Se la segnalazione di guasto viene ripetuta:
▶ Interrompere per circa 1 minuto l'alimentazione di corrente e poi reinserirla (sfilare la spina o spegnere l'interruttore a parete).
- L'apparecchio è nuovamente pronto ad entrare in funzione, se le spie luminose dei programmi lampeggiano.
▶ Selezionare un nuovo programma.
Se viene ancora indicata la segnalazione di guasto:
▶ Annotarsi il tipo di segnalazione di guasto.
▶ Sfilare la spina o spegnere l'interruttore a parete.
Avvisare il Servizio Assistenza.
Messaggi di guasto / Cash-Card
Le messaggi di guasti seguenti si riferiscono all'uso della Cash-Card.
«GIRARE CARTA»
▶ IntrodureCash-Card con il simbolo molto verso l'alto.
«CARTA VUOTA»
▶ Utilizzare una Cash-Card caricata.
«CASH-CARD NON VALIDA»
▶ La Cash-Card utilizzata non è valida. Informare l'addettocompetente.
«REINSERIRE CASH-CARD»
Aspettare 5 secondi finché l'accredito è registrato e compare il nuovo saldo.
Guida in caso di guasti
⚠️ Riparazioni, modifiche o interventi su apparecchi elettrici devono essere eseguiti esclusivamente da personale specializzato. Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente.
⚠️ Per le riparazioni devono essere utilizzati solamente ricambioriginali.
Come eliminare da soli piccole anomalie
La macchina non entra in funzione dopo aver premuto un tasto del programma:
- Controllare che l'interruttore a parete sia acceso e la spina sia inserita. - Controllare che tutti i fusibili siano intatti oppure che sia scattato il salvavita.
Il display è oscurato:
L'apparecchio è in modalità di stand-by. Non si tratta di un errore, basta premere un tasto per riattivare l'apparecchio.
L'apparecchio non entra in funzione:
▶ Non è stato premuto il tasto «Start».
L'apparecchio non si accende, il display rimane oscurato, anche dopo aver premuto un tasto:
- Controllare che l'interruttore a parete sia acceso e la spina sia inserita. - Controllare che tutti i fusibili siano intatti oppure che sia scattato il salvavita. - Blocco di rete, di regola avviene intorno a mezzogiorno Riattivare l'apparecchio una volta trascorso il periodo del blocco di rete.
Il grado di asciugatura non è stato raggiunto:
Il bucato ancora caldo si percepisce più umido di quello che in realtà è! Lasciare raffreddare il bucato fuori dall'asciugatrice.
Se continua ad essere troppo umido:
▶ Pulire il filtro (vedi capitolo «Avvio del programma»).
- Aumentare il grado d'asciugatura (vedi capitolo «Impostazione di base»). - Pulire i rilevatori d'umidità (vedi capitolo «Pulizia e Cura»).
Il singolo capo non raggiunge l'asciugatura desiderata:
Se si desidera asciugare solamente un capo, allora questo si può asciugare in modo uniforme, solo se si integrano altri capi per equilibrare il peso, quali ad esempio panni di spugna.
Il tempo di asciugatura è troppo lungo:
- Pulire il filtro (vedi capitolo «Avvio del programma»). - Mancanza di corrente (controllare i blocchi da parte della Società Elettrica).
La biancheria non si asciuga nonostante sia stato impostato il massimo grado di asciugatura:
- Il cestello è sovraccarico (vedi capitolo «Tabella dei programmi»). - La biancheria non è stata centrifugata a sufficienza. - L'aerazione dell'ambiente non è sufficiente (aprire la porta o la finestra). - Il filtro è otturato da filamenti di tessuto o di sedimento di calcio (vedi capitolo «Avvio del programma»).
L'illuminazione del cestello non funziona:
La lampadina è guasta. Per motivi di sicurezza la lampadina deve essere sostituita soltanto dal Servizio Assistenza o da un tecnico.
Consistente aumento d'umidità nell'ambiente:
▶ L'ambiente non è aerato sufficientemente. Provvedere ad una sufficiente aerazione dell'ambiente.
Il sportello è bloccato:
Se dovesse essere mancata la corrente prima dell'apertura dello sportello, allo ra può essere aperto manualmente premendo all'al tez za del bloccaggio dello sportello.
Il bucato resta avvolto:
▶ Utilizzare lo speciale programma «Biancheria letto» o «Biancheria bagno».
Servizio assistenza
Prima di rivolgervi al Servizio Assistenza, verificate se potete eliminare da soli l'anomalia (vedi capitolo «Anomalie di funzionamento»).
In caso di consulenza, anche durante il periodo di garanzia, vi saranno addebitati i costi per l'intervento di un tecnico.
Nel caso non siate in grado di eliminare da soli il guasto, sfilare la spina o spegnere l'interruttore a parete e rivolgersi al Servizio Assistenza.
Comporre il numero della sede centrale del Servizio
Assi stenza (vedi retro della busta). Sarete collegati automaticamente con la filiale del Servizio Assistenza competente per la vostra zona.
Vi preghiamo di indicare al Servizio Assistenza il numero di prodotto ed il numero dell'apparecchio. Troverete questi dati sulla targa di identificazione situata all'interno dello sportello.
Segnare qui i numeri del vostro apparecchio.
No. di prodotto
No. di apparecchio
Notizen / Notes / Note
Garanzia
Garanzia 1 anno.
Contents
Used symbols 54
Servizio assistenza Tel. 0844 888 222
Numeri della sede centrale del Servizio Assistenza per la Svizzera
Fax 0844 888 223
