MANUALE UTENTE MBF 9091 OLYMPIA

Baby controllo con videocamera MBF 9091

ITALIANO

Istruzioni per l'uso

Leggere e osservare le seguenti informazioni e conservare le istruzioni per l'uso per consulta-

zione futura!

Indicazioni di sicurezza

AVVERTENZA!

• Pericolo di vita dovuto alla presenza di cavi!
  I bambini possono inciampare nei cavi e soffocarsi.
  → Assicurarsi che l'unità bambino e il cavo di rete si trovino sempre fuori della portata di neonati/bambini, ovvero a min. 1 metro di distanza.
• Pericolo di esplosione!
  →Utilizzare solo gli alimentatori di rete forniti in dotazione!
  →Utilizzare solo batterie ricaricabili fornite in dotazione o equivalenti!
  →Trattare sempre con prudenza batterie e pile e usare batterie e pile solo come descritto.
  Non mischiare mai batterie ricaricabili e pile. Non utilizzare mai batterie ricaricabili o pile con capacità o stati di carica differenti. Evitare l'uso di batterie ricaricabili o pile difettose.
• Rischio di soffocamento dovuto a minuteria, pellicole protettive e di imballaggio!
  →Tenere lontano tale imballaggio dalla portata dei bambini!

PRUDENZA!

• Pericolo di incendio dovuto alla presenza di alimentatori di rete!
  Gli alimentatori di rete possono surriscaldarsi.
  Non poggiare alcun oggetto sopra l'alimentatore di rete. Non ostacolare mai l'accesso all'alimentatore di rete con mobili o altri oggetti.
• Pericolo di inciampare dovuto a cavi non posati correttamente!
  →Procedere alla posa dei cavi in modo da escludere il rischio di inciampare!
• Batterie ricaricabili e pile possono provocare danni alla salute e all'ambiente!
  Non aprire, danneggiare, ingerire o disperdere nell'ambiente accumulatori e pile. Questi possono contenere metalli pesanti nocivi e dannosi per l'ambiente.

Utilizzo conforme alla destinazione d'uso

Il baby controllo è un dispositivo di monitoraggio ambientale. L'apparecchio è in grado di trasmettere dal proprio punto di ubicazione segnali audio e immagini all'unità genitori. Qualsiasi altro impiego è considerato improprio. Non sono consentite modifiche o trasformazioni non autorizzate. Non aprire per nessuna ragione gli apparecchi autonomamente, né compiere riparazioni di propria iniziativa.

Gli apparecchi non sono adatti a uso medico. Eventuali segnali di avvertimento o segnalazione emessi da dispositivi di monitoraggio della respirazione o cardiotocografici non sono trasmessi.

Utilizzare solo in ambiente idoneo

Osservare le norme e disposizioni locali.

Evitare un'esposizione a fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore e raggi solari diretti.

Oggetto di fornitura

• Unità genitori
• Unità bambino
• Supporto per unità genitori
• Base di appoggio per unità bambino
• Batteria ricaricabile per unità genitori
• 2 alimentatori
• Istruzioni per l'uso

Elementi di comando

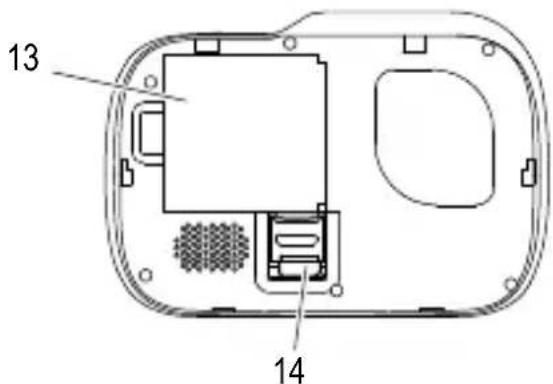

Unità genitori

1 Microfono
2 Display
3 Spia di stato
4 Spia di ricarica
5 Tasto Sinistra (conversazione/cancella registrazione/navigazione nel menu)
6 Tasto (Sopra) (impostazione volume/selezione videocamera/navigazione nel menu)
7 Tasto (Menu
8 Tasto Destra (ripresa fotografica/navigazione nel menu/2 sec. 📂 = tasto registrazione)
9 Tasto Sotto (impostazione volume/selezione videocamera/navigazione nel menu)
10 Porta USB/Attacco alimentatore
11 Tasto ON/OFF (ESC/Split screen)
12 Tasto RESET
13 Vano batteria
14 Scheda microSD (non inclusa nella confezione)

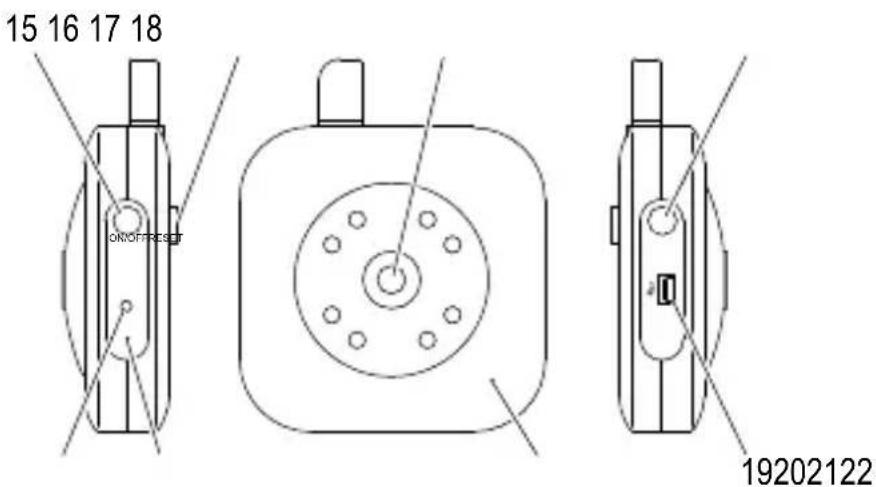

Unità bambino

15 Tasto ON/OFF
16 Filetto per base di appoggio
17 Videocamera
18 Tasto RESET
19 Porta USB/Attacco alimentatore
20 Microfono
21 Porta per aggiornamenti firmware
22 Spia di stato/Spia di ricarica

1 2 3 4 5 6 7 8 9 10 MIC 12 11

13 14

15 16 17 18 ON/OFF/PRESER 19202122

Rappresentazioni e modi di scrittura

→Azione da svolgere

→Risultato dell'azione

[2] Posizione nella figura

RESET Premere il tasto

Tenere premuto il tasto

5 sec. 📋 Tenere premuto 5 sec. il tasto

Evidenziare la seguente voce di menu con i tasti di navigazione Sinistra [5], Sopra [6], Destra [8] o Sotto [9] e confermare con Menu [7].

Volume Voce di menu

Simbolo di display

Inserire la batteria ricaricabile nell'unità genitori

→ Spingere in basso il coperchio presente sul retro, quindi rimuoverlo.
→Inserire la batteria ricaricabile nel vano batteria.
→Chiudere il vano batteria.

La batteria ricaricabile va caricata per minimo 8 ore prima della prima messa in funzione.

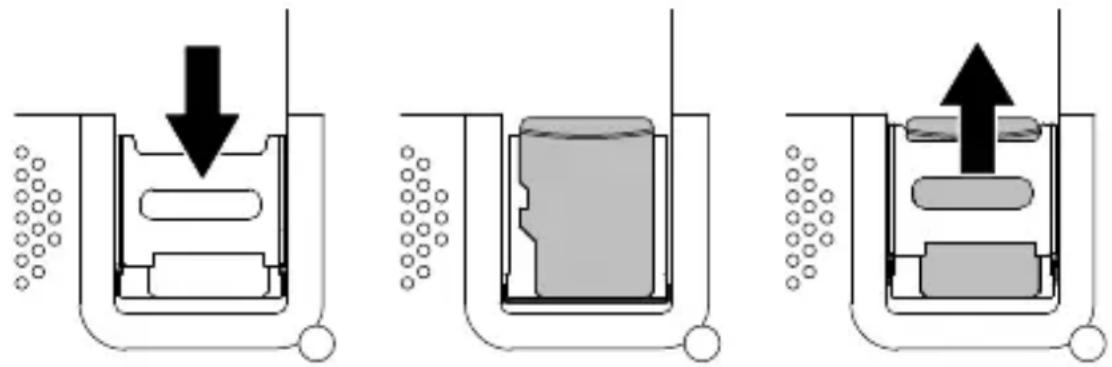

Inserire la scheda microSD nell'unità genitori

Per registrare video o immagini è necessario inserire una scheda microSD [14] (non inclusa nella confezione).

→ Spingere in basso il fermo con cautela. → Il fermo si sblocca.
→Sollevare il fermo.
→Inserire la scheda microSD [14].
→Abbassare il fermo.
→ Spingere in alto il fermo con cautela. → Il fermo si blocca.

Utilizzare la base di appoggio per l'unità bambino

Con la base di appoggio è possibile posizionare la videocamera [17] con precisione. La base di appoggio è altresì utilizzabile per montare l'unità bambino su una parete o al soffitto.

Avvitare la vite della base di appoggio nel filetto [16] presente sul retro dell'unità bambino.
→Orientare la videocamera [17].
→Bloccare la posizione con la vite dietro la base di appoggio.

Mettere in funzione l'unità bambino

L'unità bambino è dotata di batteria ricaricabile integrata. L'unità si lascia mettere in funzione tramite batteria ricaricabile integrata o alimentazione elettrica esterna tramite alimentatore o collegamento USB al computer.

Collegare l'unità bambino tramite alimentatore

→ Collegare l'alimentatore con l'attacco alimentatore [19] sull'unità bambino ad una presa elettrica correttamente installata. → L'unità bambino si inserisce automaticamente.

Collegare l'unità bambino tramite USB

→ Collegare il cavo USB con l'attacco alimentatore [19] sull'unità bambino ad una porta USB libera del computer. → L'unità bambino si inserisce automaticamente.

Il cavo USB non è incluso nella confezione.

Accendere/Spegnere l'unità bambino

L'unità bambino trasmette anche con unità genitori spenta. In tal caso i segnali potrebbero essere ricevuti da altri dispositivi.

ON/OFF [15] 5 sec. ↗ L'unità bambino è inserita.
ON/OFF [15] 5 sec. ↘ L'unità bambino è disinserita.

Spia di stato/Spia di ricarica sull'unità bambino

La spia di stato/di ricarica [22] è accesa in verde. → Dispositivo è inserito, batteria ricaricabile è carica.

La spia di stato/di ricarica [22] lampeggia in verde. → Dispositivo è inserito, batteria ricaricabile è in fase di ricarica.

La spia di stato/di ricarica [22] è accesa in rosso. → Dispositivo è inserito, batteria ricaricabile va ricaricata. La spia di stato/di ricarica [22] lampeggia in rosso. → Dispositivo è disinserito, batteria ricaricabile è in fase di ricarica.

Mettere in funzione l'unità genitori

L'unità genitori si lascia mettere in funzione tramite batteria ricaricabile integrata o alimentazione elettrica esterna tramite alimentatore o collegamento USB al computer.

Collegare l'unità genitori tramite alimentatore

→ Collegare l'alimentatore con attacco alimentatore [10] sull'unità genitori ad una presa elettrica correttamente installata. → L'unità genitori si inserisce automaticamente.

Collegare l'unità genitori tramite USB

→ Collegare il cavo USB con l'attacco alimentatore [10] sull'unità genitori ad una porta USB libera del computer. → L'unità genitori si inserisce automaticamente.

Il cavo USB non è incluso nella confezione.

Accendere/Spegnere l'unità genitori

ON/OFF [11] 5 sec. ↩ L'unità genitori è inserita. Sul display appare la schermata di avvio.
ON/OFF [11] 5 sec. ↗ L'unità genitori è disinserita.

Spia di stato / Spia di ricarica sull'unità genitori

La spia di stato [3] è accesa. →Dispositivo è inserito.

La spia di ricarica [4] è accesa. → Batteria ricaricabile è carica.

La spia di ricarica [4] lampeggia. → Batteria ricaricabile è in fase di carica.

Indicazioni di display

Intensità di segnale alta.

Y. → Intensità di segnale bassa.

Y → Nessun segnale.

La portata arriva a max. 200 m. La portata può ridursi per la presenza di ostacoli come pareti e simili. Apparecchi elettronici vicini possono influire sull'intensità di segnale.

→ Sveglia o allarme di allattamento inserito.

Batteria ricaricabile carica.

→ Batteria ricaricabile scarica.

Se le barre del simbolo cominciano ad aumentare, significa che la batteria ricaricabile è in fase di ricarica.

Split screen

L'unità genitori consente la registrazione di fino a 4 unità bambino. Con la funzione Split screen è possibile visualizzare tutte (e 4) le immagini riprodotte dalle unità bambino registrate.

ON/OFF [11] brevemente. Passare da schermata piena a Split screen.

Funzione vocale

→ Sinistra [5] → La voce è trasmessa dall'unità genitori all'unità bambino.

Funzione riprese fotografiche

Per riprendere una foto è necessario inserire nell'unità genitori una scheda microSD (non inclusa nella confezione).

→ Destra [8] → La foto è salvata sulla scheda microSD.

Tutte le foto di una giornata sono salvate in una directory separata.

Funzione di visione notturna

In caso la luminosità non fosse più sufficiente per l'esercizio normale, il dispositivo passa automaticamente alla modalità di visione notturna.

Con visione notturna inserita è possibile visualizzare solo oggetti fino a 2 m di distanza. Il display mostra uno schermo bianco/nero.

Impostazioni tramite menu

Il menu consente di eseguire varie funzioni ed effettuare le dovute impostazioni. Tutte le impostazioni sono confermate con il tasto ☐Menu [7]. Con il tasto ON/OFF [11] è possibile tornare indietro di un livello nel menu.

Volume
→ Sopra [6] o Destra [8] → Aumentare il volume.
→ Sotto [9] o Sinistra [5] → Ridurre il volume.

Impostare la luminosità

→ ≡ → Luminosità

→ Sopra [6] o Destra [8] → Aumentare la luminosità.

→ Sotto [9] o Sinistra [5] → Ridurre la luminosità.

Selezionare una porzione di immagine

Ingrandisci.

→ Sopra [6] o Sotto [9] → Selezionare una porzione di immagine.

Selezionare la lingua

→ ≡ → Lingua.

→ Sopra [6] o Sotto [9] → Selezionare la lingua.

Registrare/Deregistrare l'unità bambino

→ ≡→ Registrati Fotocamera.

In caso l'unità bambino risulti registrata nelle posizioni [Fotocamera 1] - [Fotocamera 4], il dispositivo visualizza un rispettivo simbolo.

Pollice in alto → L'unità bambino è registrata.

Registrare l'unità bambino

La registrazione è possibile solo in una posizione ancora libera, ad es. Fotocamera 2.

→ ≡→ Registrati Fotocamera ≡→ Fotocamera 2 ≡→ Si → Registrati Fotocamera 2?

ON/OFF [15] sull'unità bambino.

Deregistrare l'unità bambino

Esempio Fotocamera 2.

→ ≡→ Registrati Fotocamera ≡→ Fotocamera 2 ≡→ Si → Fotocamera 2 non.

Selezionare l'unità bambino

In caso risultino registrate più unità bambino, è possibile selezionare manualmente un'unità bambino o alternare la visualizzazione automaticamente negli intervalli di tempo predefiniti.

Selezionare manualmente l'unità bambino

Esempio Fotocamera 2.

→ Scelta fotocamera → Selezione manuale → Fotocamera 2.

Selezionare automaticamente l'unità bambino

Esempio: ogni 20 secondi.

→ ≡→ Scelta fotocamera ≡→ Auto ricerca ≡→ 20 secondi.

Disattivare la selezione automatica dell'unità bambino

→ ≡→ Scelta fotocamera ≡→ Auto ricerca ≡→ Mai.

Impostare l'orario di sveglia/di allattamento

È possibile impostare un orario di sveglia e fino a 4 orari di allattamento.

Impostare l'ora

Esempio: orario di sveglia.

→ ≡→ Sveglia ≡→ Morning Call ≡→ Allarme tempo. → Sopra [6] o Sotto [9], Menu [7] → Impostare l'ora. → Sopra [6] o Sotto [9], Menu [7] → Impostare i minuti.

Attivare l'allarme

Esempio: orario di sveglia.

→ ≡→ Sveglia ≡→ Morning Call ≡→ Lo stato di allarme ≡→ Allarme Su.

Disattivare l'allarme

Esempio: orario di sveglia.

→ ≡→ Sveglia ≡→ Morning Call ≡→ Lo stato di allarme ≡→ Allarme Off.

Concludere l'allarme

Menu [7] → Allarme concluso.

Attivazione in presenza di rumori

Con attivazione in presenza di rumori inserita, il display si spegne trascorso un intervallo di tempo predefinito e si inserisce di nuovo in presenza di un rumore.

Impostare l'intervallo per l'attivazione in presenza di rumori

Esempio: 30 secondi.

→ ≡→ Attivazione vocale ≡→ Screensaver tempo ≡→ 30 secondi.

Disattivare l'attivazione in presenza di rumori

→ ≡→ Attivazione vocale ≡→ Screensaver tempo ≡→ Mai.

Impostare la sensibilità per l'attivazione in presenza di rumori

Esempio: alto.

→ ≡→ Attivazione vocale ≡→ Sensibilità attivazione ≡→ Alto.

Se si imposta la Sensibilità attivazione su Mai e si indica un Screensaver tempo, il display si spegne in modo permanente. A questo punto sono riprodotti solo segnali audio.

Se si imposta la Sensibilità attivazione su Mai e si imposta il Screensaver tempo su Mai, audio e display rimangono inseriti in modo permanente.

Riproduzione di video

video recensione Selezionare la cartella, selezionare il file video. Il video è riprodotto.

Riproduzione di foto

→ ≡→ Photo Album Selezionare la cartella, selezionare la foto d'interesse. → La foto è visualizzata.
→ Sotto [9] o Sopra [6] → Selezionare l'immagine successiva/precedente.

Impostazioni di base

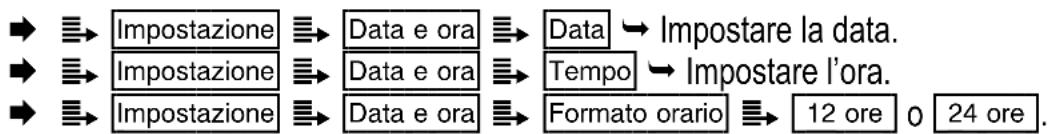

Data e ora

Funzioni dei tasti

I tasti Sopra [6] e Sotto [9] possono presentare funzioni diverse. È infatti possibile impostare direttamente il volume o passare da un'unità bambino ad un'altra, purché ne risultino registrate diverse.

→ ≡→ Impostazione ≡→ Up & Down Pulsanti Funzione ≡→ Controllo volume → Tasti (Sopra) [6] e Sotto [9] consentono di modificare il volume. → ≡→ Impostazione ≡→ Up & Down Pulsanti Funzione ≡→ Camera di selezione → Tasti (Sopra) [6] e Sotto [9] consentono di passare da un'unità bambino all'altra.

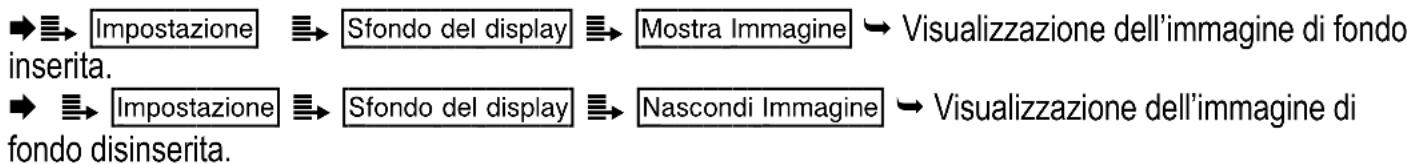

Immagine di fondo

Informazioni di sistema

→ ≡→ Impostazione ≡→ System Information → Le informazioni di sistema sono visualizzate.

Attivazione in presenza di movimenti

L'attivazione in presenza di movimenti consente il rilascio di un allarme di movimento o l'avvio di una registrazione in caso si rilevasse un movimento.

Selezionare la sensibilità per l'attivazione in presenza di movimenti

Esempio: alto.

Attivare la registrazione automatica

Per registrare un video è necessario inserire nell'unità genitori una scheda microSD (non inclusa nella confezione).

→ ≡→ Motion Detection ≡→ Motion Detection registrazione ≡→ Attiva → In alto a sinistra sul display si accende un punto rosso.

Se si rileva un movimento, il dispositivo avvia la registrazione. Dopo che è stato rilevato un movimento, la registrazione prosegue per ca. 10 secondi. Il punto rosso in alto a sinistra nel display lampeggia e i secondi registra-ti sono visualizzati.

Tutti i video di una giornata sono salvati in una directory separata.

Disattivare la registrazione automatica

Attivare l'allarme di movimento

→ ≡→ Motion Detection ≡→ Motion Detection di allerta ≡→ Attiva.

Se si rileva un movimento, il dispositivo rilascia un allarme acustico.

Disattivare l'allarme di movimento

→ ≡→ Motion Detection ≡→ Motion Detection di allerta ≡→ Disabilita.

In caso di problemi

1. L'unità bambino non trasmette più alcun segnale.

→ La sensibilità dell'attivazione in presenza di rumori/movimenti è impostata ad un valore troppo basso. Aumentare la sensibilità nel rispettivo menu.
→ La batteria ricaricabile è quasi scarica o l'alimentatore di rete non è collegato correttamente. Collegare l'unità bambino tramite alimentatore di rete ad una presa elettrica installata a regola d'arte.

1. L'unità bambino trasmette rumori in modo permanente.

→ La sensibilità dell'attivazione in presenza di rumori è impostata ad un valore troppo alto. Ridurre la sensibilità nel rispettivo menu.

1. La batteria ricaricabile nell'unità genitori si scarica presto.

→ La trasmissione di rumori e immagini è attivata in modo permanente. Modificare le impostazioni in modo da preservare la batteria ricaricabile.
→ La batteria ricaricabile è difettosa/danneggiata. Rivolgetevi al rivenditore per ottenere una batteria ricaricabile nuova.

1. La distanza di copertura è molto bassa.

Troppe pareti o altri dispositivi elettrici tra l'unità genitori e l'unità bambino. Cambiare di posto l'unità genitori e/o l'unità bambino.
→ La batteria ricaricabile dell'unità bambino è quasi scarica o l'alimentatore di rete non è collegato correttamente. Collegare l'unità bambino tramite alimentatore di rete ad una presa elettrica installata a regola d'arte.

1. L'unità genitori non riprende foto/video.

→ Nessuna scheda microSD all'interno dell'unità genitori. Inserire una scheda microSD idonea nell'unità genitori.
→ Lo spazio memoria della scheda microSD inserita è esaurito. Cancellare le registrazioni presenti o sostituire la scheda microSD nell'unità genitori con una nuova scheda microSD.

Indicazioni per la cura

→ Pulire le superfici dell'involucro con un panno morbido e antipelucchi.
→Non utilizzare detergenti o solventi.

Smaltimento

Smaltire l'apparecchio consegnandolo in uno dei punti di raccolta istituiti dalla propria società di smaltimento rifiuti comunale (ad es. centro di riciclo materiali). La legge sugli apparecchi elettrici ed elettronici prescrive ai proprietari di apparecchi esauriti la consegna di apparecchi elettrici ed elettronici in un centro di rilievo rifiuti in raccolta differenziata. Il simbolo riportato qui a lato

indica che non è assolutamente consentito smaltire l'apparecchio gettandolo nei rifiuti domestici!

Per legge sussiste l'obbligo di consegnare batterie e pile presso i rivenditori di pile utilizzando gli appositi contenitori di raccolta e provvedendo in tal modo al corretto smaltimento. Lo smaltimento è gratuito. I simboli indicano che non è assolutamente consentito gettare batterie e pile nei rifiuti domestici, consegnandoli ai fini dello smaltimento nei rispettivi punti di raccolta.

Smaltire i materiali d'imballaggio conformemente a quanto indicato dalle norme locali.

Garanzia

Caro cliente,

ci congratuliamo con Lei per aver scelto questo apparecchio. In caso di difetti la preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.

ESPAÑOL

Il costruttore dichiara con la presente che la macchina sotto descritta è conforme alle norme delle direttive:
