MANUALE UTENTE LED39B2510IS CHANGHONG

Istruzioni di sicurezza....3

Controllo principale del Televisore.... 5

Pannello anteriore.... 5

Pannelli posteriore e laterali.... 6

Telecomando....7

Per iniziare....9

Utilizzo del telecomando.... 9

Installazione delle batterie nel telecomando.... 9

Sostituzione delle batterie.... 9

Collegamento e configurazione....10

Installazione del cavi 10

Funzionamento di base.... 11

GUIDA RAPIDA DI AVVIO.... 11

Accensione e spegnimento della TV.... 12

Selezione dei programmi.... 12

Regolazione del volume....12

Modifica della sorgente di ingresso....12

Funzionamento del menu....13

Come navigare nei menu.... 13

Configurazione del menu Canale....13

Configurazione del menu VIDEO.... 18

Configurazione del menu AUDIO....19

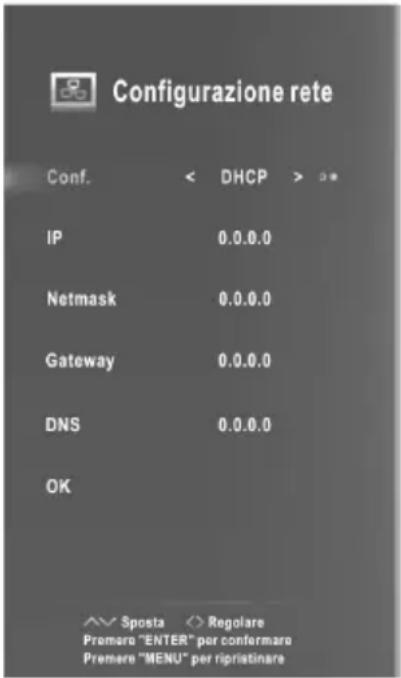

Istruzioni di funzionamento della funzione rete.... 20

Per accedere/uscire alla modalità USB 27

HbbTV per la Germania.... 29

Configurazione del menu OPZIONE....37

Istruzioni di funzionamento de lla PVR....39

Configurazione del menu Blocca....42

Modalita' Hotel....43

Pulsanti speciali importanti....44

Guida programmi....44

Lista Canali....44

Lista preferiti....44

Televideo....45

Uso della funzione televideo....45

Guida alla risoluzione dei problemi....46

Risoluzione dei problemi....46

Manutenzione....47

Collegamento della TV alla base di supporto....48

ATTENZIONE RISCHIO DI SCOSSA ELETTRICA NON APRIRE

AVVERTENZE:

PER RIDURRE IL PERICOLO DI SCOSSE ELETTRICHE NON RIMUOVERE IL GUSCIO SUL RETRO. IL TV NON CONTIENE PARTI RIPARABILI DALL'UTENTE. RIVOLGERSI AL PERSONALE DI ASSISTENZA TECNICA QUALIFICATO.

Il simbolo del fulmine con freccia in basso all'interno di un triangolo equilatero avverte l'utente che all'interno del TV è presente una tensione pericolosa non isolata di magnitudine sufficiente a costituire un pericolo di scossa elettrica per le persone.

Il punto esclamativo all'interno di un trinagolo equilatero avverte l'utente della presenza di importanti istruzioni di funzionamento e manutenzione (riparazione) nel libretto fornito unitamente al televisore.

INFORMAZIONI DI CARATTERE REGOLAMENTARE

Questo apparecchiatura genera, utilizza e può irradiare energia e frequenza radio e, se non installate ed usate in conformità con le istruzioni, può provocare interferenze dannose alle comunicazioni radio. Tuttavia, non è garantito che tali interferenze non si verifichino in un'installazione particolare. Qualora l'apparecchiatura provochi interferenze dannose alla ricezione radio o televisiva, che possono essere facilmente rilevate accendendo e spegnendo il TV, l'utente deve cercare di correggere l'interferenza tramite una o più delle seguenti misure:

-Riposizionare l'antenna ricevente.
-Accrescere il guadagno d'antenna tra il TV e l'antenna
-Collegareil TV ad una presa di corrente su un circuito diverso da quello a cui è collegata l'antenna.
-Rivolgersi al rivenditore o a un tecnico radio/TV esperto per ricevere assistenza. Qualsiasi modifica non espressamente approvata da CHANGHONG per la conformità può annullare il diritto dell'utente a utilizzare il TV.

ATTENZIONE

NON cercare di modificare il TV in alcun modo senza l'autorizzazione scritta da parte del fornitore. Eventuali modifiche non autorizzate possono annullare il diritto dell'utente a utilizzare il TV.

Si sconsiglia di mantenere un fermo immagine fisso sullo schermo per un lungo periodo e di visualizzare immagini fortemente luminose sullo schermo.

Le figure e le illustrazioni nel presente Manuale dell'utente sono fornite a esclusivo titolo informativo e potrebbero differire dall'aspetto reale del TV. Il design e le specifiche tecniche del prodotto potrebbero essere modificate senza preavviso.

Avvertenze

AVVERTENZE

-Per ridurre il pericolo di incendio o scossa elettrica, non esporre il TV a pioggia o umidità.
-La ventilazione non deve essere impedita coprendo le prese d'aria con oggetti, quali giornali, tovaglie, tende ecc.
-II TV non deve essere esposto all'acqua e nessun oggetto contenente liquidi, quali vasi, deve essere posto nelle vicinanze.
-È necessario porre attenzione agli aspetti ambientali relativi allo smaltimento delle batterie. Non gettare le batterie usate nella normale spazzatura. Rivolgersi al servizio smaltimento rifiuti di ogni Comune al fine di proteggere l'ambiente.
-Mantenere una distanza minima (5 cm) intorno al TV per permettere una ventilazione sufficiente: (Distanza minima intorno al TV per una ventilazione sufficiente.)
-Il TV non deve essere posto vicino a fiamme vive, quali candele; per prevenire la diffusione del fuoco, tenere sempre le candele o altre fiamme vive lontano dal televisore.
-Se sottoposto a scariche elettrostatiche il TV potrebbe manifestare dei malfunzionamenti che possono essere risolti spegnendolo e riaccendendolo.
-Al fine di evitare lesioni provocate dal rovesciamento del TV, assicurarsi sempre sempre che sia collocato su una superficie orizzontale.

ATTENZIONE collegamento del cavo di alimentazione

-La maggior parte dei televisori dovrebbero essere collegati ad un circuito elettrico dedicato, ossia, un singolo circuito di uscita che alimenti esclusivamente il televisore e che non presenti collegamenti di apparecchiature aggiuntive.
-Non sovraccaricare le prese elettriche a muro. Le prese a muro sovraccariche, le prese a muro allentate o danneggiate, i cavi di prolunga, i cavi di alimentazione logorati o gli isolamenti elettrici danneggiati o crepati rappresentano un pericolo. Queste alterazioni potrebbero provocare scosse elettriche o incendi. Esaminare periodicamente il cavo di alimentazione, e se si riscontrano danni o deterioramento, scollegarlo dalla corrente, interrompere l'utilizzo de televisore e fare sostituire il cavo con ricambio originale da un addetto della Assistenza tecnica. Proteggere il cavo di alimentazione da usi fisici e meccanici errati, evitando di attorcigliarlo, annodarlo, forarlo, chiuderlo in una porta o calpestarlo. Prestare un'attenzione particolare alle spine, alle presa a muro e al punto in cui il cavo fuoriesce dall'apparecchiatura.

-La spina di rete viene utilizzata per collegare il TV alla presa che rimane così pronto all'uso.

TruSurround HD

è un marchio registrato di SRS Labs, Inc. la tecnologia TruSurround HD è incorporata su licenza di SRS Labs, Inc.

Istruzioni di sicurezza

ISTRUZIONI DI SICUREZZA IMPORTANTI

1. Leggere le istruzioni.
2. Conservare le istruzioni.
3. Prestare attenzione alle avvertenze.
4. Osservare tutte le istruzioni.

1. Non bloccare le prese d'aria. Installare in conformità con le istruzioni del produttore.

1. Non usare il televisore vicino all'acqua.

1. Non installare vicino a fonti di calore quali radiatori, bocchette di diffusione di aria calda, stufe o altri apparati (inclusi gli amplificatori) che emettono calore.

1. Pulire solo con un panno asciutto.

1. Si racconda la corretta messa a terra o polarizzazione della spina. Una spina polarizzata è dotata di due lame una più larga dell'altra. Una spina con messa a terra ha due poli esterni ed uno interno per la messa a terra.Se la spina fornita non è adatta alla presa elettrica, rivolgersi a un elettricista per la sostituzione della presa obsoleta.

Istruzioni di sicurezza

1. Evitare di calpestare o strozzare il cavo di alimentazione in particolare in prossimità di spine, prese elettriche e nel punto in cui fuoriesce dal televisore.

1. Scollegare il TV in caso di temporali o se non in uso per lunghi periodi di tempo.

1. Usare solo gli accessori specificati dal produttore.

2. Usare solo con un carrello, supporto, treppiede, staffa o tavolo specificato dal produttore o venduto unitamente al TV, In caso di uso di un carrello prestare attenzione durante il movimento del carrello/apparato per evitare lesion o rotture provocate dal rovesciamento.

1. Rivolgersi al personale addetto alle riparazioni qualificato per tutte le riparazioni. La riparazione è necessaria se il TV è stato danneggiato in qualche modo, ad esempio se il cavo di alimentazione o la presa sono danneggiati, se del liquido o degli oggetti sono caduti sul TV, se quest'ultimo è stato esposto a pioggia o umidità, o non funziona normalmente o è caduto.

-La lampadina fluorescente usata nel TV contiene una piccolo quantità di mercurio.
-Non smaltire questo TV nei normali rifiuti domestici.
-Lo smaltimento di questo TV deve essere effettuato in conformità con le normative locali.

NOTA

-Se il televisore è freddo al tocco, potrebbe verificarsi un leggero “tremolio” alla sua accensione. Si tratta di un fenomeno normale che non implica alcun malfunzionamento del televisore.
-Sullo schermo potrebbero essere visibili alcuni puntini, macchiette rosse, verdi o blu. Queste non hanno effetti negativi sulle prestazioni del televisore.
-Evitare di toccare lo schermo o di premere le dita su di esso per lunghi periodi di tempo, ciò potrebbe provocare effetti di distorsione temporanei sullo schermo.

Controllo principale del Televisore Pannello anteriore

+ CH - + VOL - MENU 1 2 3 4 5

N. Nome Descrizione
1	+CH- Cambia i canali.
2	+VOL- Regola il volume.
3 MENU Apre il menu.
4		Cambia la fonte del segnale. Nel menu, usare questo pulsante come si usa il pulsante ENTER sul telecomando.
5	Accende e spegne l’unità
6	Power&Sensor	Indicatore dell’alimentazione e sensore infrarossi

Controllo principale del Televisore

Pannelli posteriore e laterali

LAN HDMI1 SCART AV COMPONENT PC/DVI AUDIO PC ANT1 ANT2(SATELLITE) 13/16=400mA 7 8 9 10 11 12 13 13

15 17 16 8 15 14 COMMON INTERFACE USB2 S=32mA S=32mA S=32mA S=32mA S=32mA S=32mA

N. Nome Descrizione

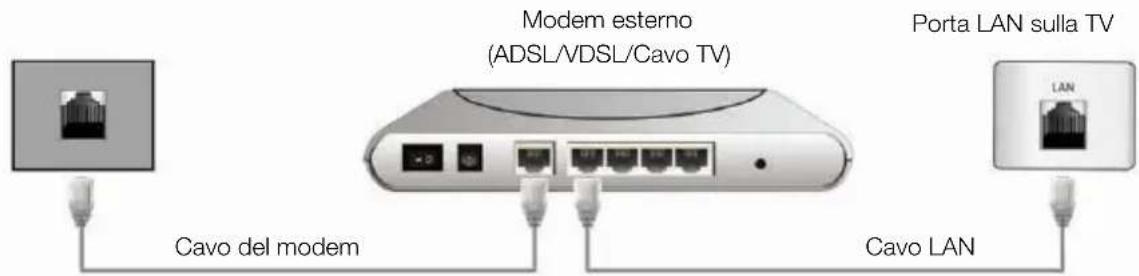

7	LAN	Porta LAN (rete in area locale). Collegare un cavo LAN a questa porta per collegarsi alla rete.
8	HDMI1/2 Ingresso HDMI
9 SCART Ingresso/uscita scart
10 AV		Ingresso segnale audio/video AV. Usare il connettore appropriato.
11	COMPONENT	Ingresso componente. Usare il connettore appropriato.
12 PC/DVI AUDIO/PC Ingresso PC
13 ANT1/2 Ingresso antenna.
14 Uscita cuffie
15 USB1/2 Porta USB. Connettore per USB Play .
16	COMMONINTERFACE	INSERIMENTO SCHEDA CI
17	DIGITAL AUDIO OUT	USCITA AUDIO DIGITALE

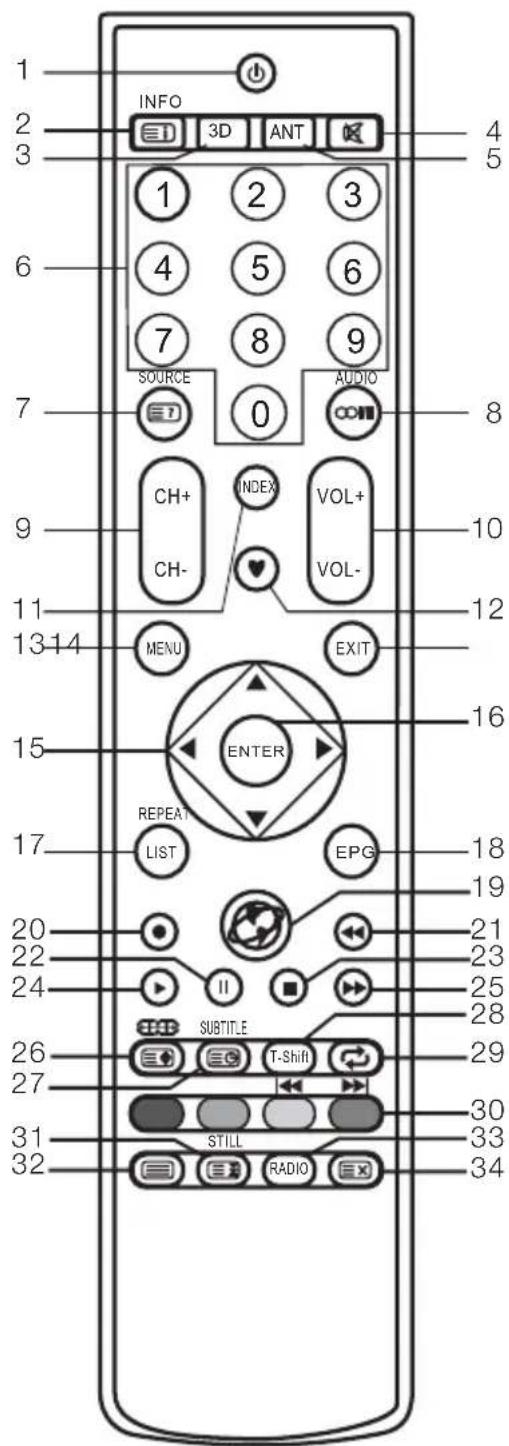

Telecomando

Di seguito, sono descritti i pulsanti del telecomando originale:

INFO 3D ANT 1 2 3 4 5 6 7 8 9 SOURCE AUDIO 0 CH+ INDEX VOL+ CH- VOL- 13 14 MENU EXIT 15 ENTER 17 REPEAT EPG LIST 20 21 22 23 24 II 26 SUBTITLE T-Shift 27 31 STILL RADIO 32

1. : alimentazione, spegne o accende la TV.

2. INFO: premere per mostrare le informazioni sul programma attuale sullo schermo. 📄: andare alla pagina dell'indice.

3. 3D: Nessuna funzione.

4. ☒: premere per disattivare o attivare l'audio.

5. ANT: premere per selezionare una sorgente antenna.

6. PULSANTI DEI NUMERI: seleziona i canali o importa la password.

7. SOURCE: premere per selezionare la sorgente del segnale. ☐?: rivela le informazioni nascoste di alcune pagine del televideo.

8. coiii: il pulsante può essere usato per passare da NICAM DUAL I / NICAM DUAL II / NICAM DUAL I + II/MONO e modificare la lingua Audio in modalità DTV. AUDIO: selezionare la lingua dell'audio se disponibile (in modalità USB).

9. CH+/CH-: premere per selezionare i canali in ordine ascendente o discendente. In alcuni elenchi si sposta dalla schermate precedent o successive.

10. VOL+/VOL-: premere per regolare il volume.

11. INDEX: premere per accedere all'elenco registrato. (In modalità PVR) Modificare l'elenco per ORA o CANALE (Nel menu GUIDA AI PROGRAMMI).

12. ♥: accende/spegne l'elenco dei programmi preferiti.

13. MENU: premere per accedere alla schermata menu per le varie impostazioni regolabili.

14. EXIT: torna all'ultimo menu OSD o esci dal menu OSD.

15. ▲/▼/◄/►: per selezionare la direzione.

16. ENTER: premere per eseguire la voce selezionata nella schermata menu o per inserire il valore desiderato in qualsiasi modalità in input.

Telecomando

INFO 3D ANT 1 2 3 4 5 6 7 8 9 SOURCE AUDIO 0 CH+ INDEX VOL+ CH- VOL- MENU EXIT 1314 15 ENTER REPEAT LIST EPG 20 22 24 SUBTITLE T-Shift 26 27 31 STILL RADIO 32

1. LIST: premere per selezionare l'elenco dei canali.

REPEAT: Selezionare la modalità di riproduzione ripetuta (in modalità USB).

1. EPG: guida elettronica ai programmi, usare in modalità DTV.

2. : accede al menu HOME.

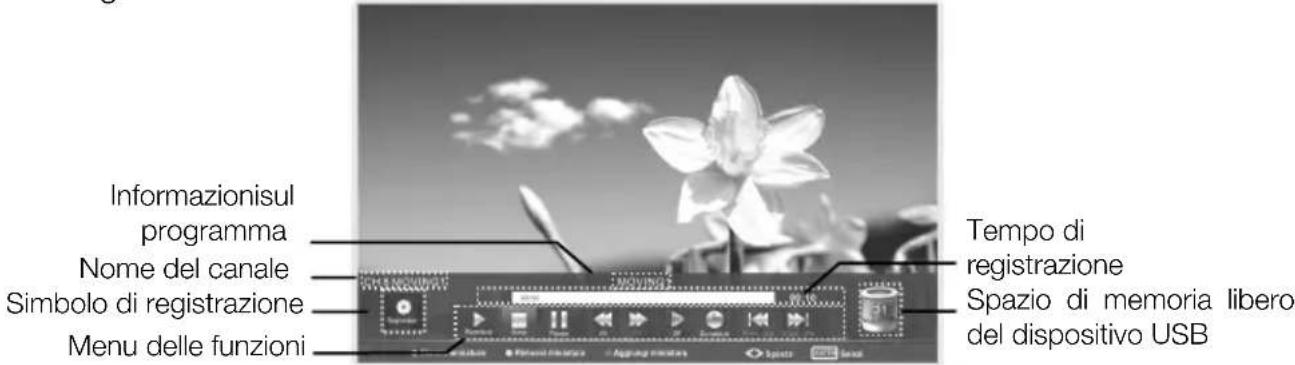

3. ● :premere il pulsante ● per avviare la registrazione.

4. ◀: indietro veloce (in modalità USB). II: pausa (in modalità USB/PVR).22.

■: stop (in modalità USB/PVR).23.

▶: riproduzione (in modalità USB/PVR).24.

▶: avanti veloce (in modalità USB).25.

1. ☐: premere per selezionare dimensioni delle immagini diverse.

☐: modifica la dimensione dello schermo del televideo in modalità display.

1. 📋: accede a modalità sottotitolo o sottopagina. SOTTOTITOLO: seleziona la lingua dei sottotitoli se disponibile (in modalità USB).

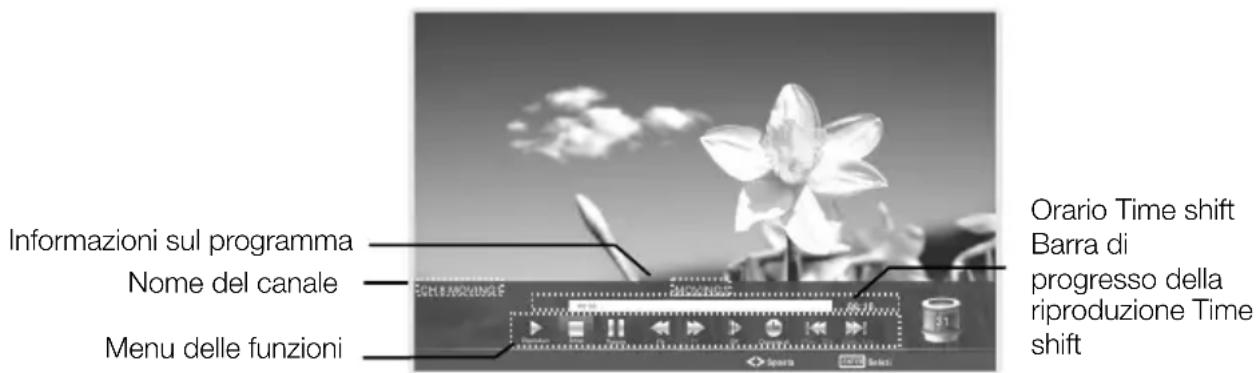

2. T-Shift: premere il pulsante T-Shift per avviare la funzione di visione in differita.

3. ↗: torna all'ultimo programma visualizzato.

4. PULSANTI COLORATI: link di navigazione tasti rosso/verde/giallo/blu.

indietro (in modalità USB).

▶: avanti (in modalità USB).

1. STILL: premere per il fermo immagine.

☐: mantiene visualizzata la pagina del televideo, premere di nuovo per rilasciarla.

1. ☐: accede al televideo, premere nuovamente per la modalità MIX, premere di nuovo per uscire.

2. RADIO: premere per intercambiare i programmi Radio e DTV in presenza di un programma Radio (in modalità DTV).

3. ☒: annulla il televideo ma senza uscirne, premere nuovamente per uscire.

Per iniziare

Utilizzo del telecomando

Quando si utilizza il telecomando, rivolgerlo verso il sensore sulla televisione. L'unità potrebbe non funzionare se tra il telecomando e il sensore remoto è presente un oggetto.

• Rivolgere il telecomando verso il SENSORE posto sulla televisione.
• Se il televisore viene utilizzato in un'area fortemente illuminata, il SENSORE DEL TELECOMANDO a infrarossi potrebbe non funzionare adeguatamente.
• La distanza effettiva raccomandata per l'uso del telecomando è di circa sette metri.

Installazione delle batterie nel telecomando

1. Aprire il coperchio sul retro del telecomando.

2. Installare due batterie AAA, assicurandosi che i segni “+” e “-” delle batterie corrispondano alle indicazioni presenti all'interno del vano.

3. Riposizionare il coperchio.

Sostituzione delle batterie

È necessario installare le batterie nel telecomando per renderlo funzionante seguendo le istruzioni seguenti.

Quando le batterie perdono la carica, la distanza di funzionamento del telecomando sarà notevolmente ridotta e sarà quindi necessario sostituire le batterie.

Note sull'uso delle batterie:

L'uso di batterie del tipo errato potrebbe provocare perdite chimiche e/o esplosioni. Fare attenzione ai punti seguenti:

• Assicurarsi sempre che le batterie vengano inserite con il segno + e – nella direzione corretta, come mostrato nel vano batterie.
• I tipi diversi di batterie hanno caratteristiche diverse. Non mescolare tipi diversi di batterie.

- Non mescolare batterie nuove e vecchie. Mescolando le batterie nuove e vecchie si abbrevia la durata della batteria e/o si possono verificare delle perdite chimiche.

- Sostituire le batterie non appena smettono di funzionare.

- Le sostanze chimiche che fuoriescono dalle batterie possono provocare irritazioni della pelle. Se delle sostanze chimiche fuoriescono dalle batterie, rimuoverle immediatamente con un panno asciutto.

- Le batterie potrebbero avere una durata minore dovuta alle condizioni di conservazione. Rimuovere le batterie nel caso in cui si preveda di non utilizzare il telecomando per un lungo periodo di tempo.

- Le batterie (confezione o batterie installate) non devono essere esposte a eccessivo calore come raggi solari, fuoco o simili.

ATTENZIONE:

• Se le batterie vengono sostituite in maniera errata potrebbero provocare un'esplosione.
• Sostituire le batterie solo con batterie dello stesso tipo o di tipo equivalente

Collegamento e configurazione

Installazione del cavi

Prima dell'installazione e dell'uso, leggere attentamente il contenuto rilevante nelle "Avvertenze e istruzioni di sicurezza".

1. Estrarre il televisore dalla confezione e collocarlo in uno spazio libero e piatto.

NOTA:

• Quando la TV, il computer o altre apparecchiature vengono collegate o scollegate dalla presa elettrica, è necessario assicurarsi che l'alimentazione CA (Corrente Alternata) sia già stata interrotta;

• Quando si scollega il cavo di alimentazione o il cavo del segnale video, afferrare la spina (sulla parte isolata), non tirare il cavo.

• Il terminale di uscita RF può essere collegato alla porta di ingresso RF della TV.

• Il terminale di uscita AV del DVD può essere collegato alla porta di ingresso AV della TV tramite il cavo AV.

NOTA:

• Il componente e AV non possono essere usati contemporaneamente perché condividono lo stesso canale audio.
• Il terminale di uscita COMPONENT (YPbPr) del DVD può essere collegato alla porta di ingresso COMPONENT (YPbPr) della TV tramite il cavo AV.
• Collegare un'estremità del cavo VGA alla porta VGA del computer, collegare l'altra estremità del cavo VGA alla porta VGA della TV e stringere i bulloni in senso orario su ognuna delle estremità del cavo VGA.

NOTA:

- Durante il collegamento del VGA a 15 pin, inserire bene la spina senza temere di rompere il cavo.

1. Collegare un'estremità del cavo HDMI alla porta di uscita HDMI, collegare l'altra estremità del cavo HDMI alla porta HDMI della TV.

NOTA:

• Durante il collegamento del cavo HDMI, agire con attenzione, inserendo bene il cavo senza temere di rompere il pin.
• Verificare e assicurarsi che tutti i cavi AV siano collegati correttamente alle porte corrispondenti.
• Collegare l'ingresso o l'uscita della presa SCART da un dispositivo esterno a questi jack.
• Collegare il cavo di alimentazione CA con alimentazione da 100-240V CA.

NOTA :

• Il voltaggio di alimentazione della TV è 100-240V\~50/60Hz, non collegare la porta di ingresso di alimentazione della TV con un cavo di alimentazione CA che non rientra nella potenza suddetta.
• Afferrare la parte isolata della spina durante lo scollegamento del cavo di alimentazione, non toccare la parte metallica del cavo.

■ Configurazione iniziale

Alla prima accensione della TV (con nessun canale preimpostato), compariranno una serie di finestre a video che assisteranno nella configurazione delle impostazioni di base.

1. Selezione della modalità Immagine Premere la freccia per selezionare una modalità Immagine, quindi premere il pulsante ENTER.
2. Selezione della lingua Premere la freccia per selezionare una lingua, quindi premere il pulsante ENTER.
3. Selezionare un tipo di sintonizzazione DVB Premere la freccia per selezionare un tipo di sintonizzazione DVB, quindi premere il pulsante ENTER.

◆ Per selezionare DVBT (Digitale Terrestre)
→Premere la freccia per selezionare il paese e il tipo di sintonizzazione appropriato, quindi premere il pulsante ENTER.
→La TV avvia l'auto sintonizzazione.
◆ Per selezionare DVBC (Digitale Cavo)
→Premere la freccia per selezionare il paese appropriato, quindi premere il pulsante ENTER.
→Compare una finestra che permette di impostare i parametri ai canali. Per maggiori informazioni, fare riferimento al Canale (Auto sintonizzazione).
→Una volta completata l'impostazione, selezionare Cerca e premere ENTER per avviare la sintonizzazione dei canali.
◆ Per selezionare DVBS(Digitale Satellitare)
→Premere la freccia per selezionare il paese appropriato, quindi premere il pulsante ENTER.
→Compare una finestra che permette di impostare i parametri per il Satellite. Per maggiori informazioni, fare riferimento al Canale (Configurazione del satellite).
→Nel menu di auto sintonizzazione, premere il pulsante ▲/▼ per selezionare Ricerca, premere il pulsante ◀/▶ per selezionare Quick Scan o Blind Scan e premere ENTER per avviare la sintonizzazione dei canali.

NOTA:

• Se la TV non riceve nessun canale, controllare la connessione con l'antenna o il paese selezionato, quindi riprovare una nuova ricerca.
• Se la TV riceve solo alcuni canali, significa che la ricezione dell'antenna non è sufficiente e che è necessario l'intervento di un tecnico.
• dal momento che questo televisore funziona con il sistema operativo linux, potrebbe riavviarsi automaticamente o il telecomando potrebbe non rispondere quando in uso. Se il telecomando non risponde, spegnere e riaccendere il televisore.

Seleziona modalità immagine Predof. Dinamica Standard Tenue Utente AV Sports Regular ENTER Selezion

Prego seleziona lingua OSD English Français Rусский Deutsch Italiano Español Português Český Nederlands Polish Romanian Slovak Українськи AV Sponta Regolare CNCA Selezion

Tipologia di sintonizzazione DVB DVBT DVBC DVBS AV Sports Regolare Selecto

Funzionamento del menu

Accensione e spegnimento della TV

■ Accensione della TV

Collegare il cavo di ingresso CA, se la TV è dotata di un interruttore, accenderlo.

Premendo il pulsante ⚙ sul telecomando è possibile accendere la TV dalla modalità di standby.

■ Spegnimento della TV

Premere il pulsante ⚡ sul telecomando per entrare nella modalità di standby.

Non lasciare il TV in modalità di standby per lunghi periodi di tempo. Si consiglia di scollegare la presa del TV della corrente e quella d'antenna.

In caso di interruzioni di corrente accidentali, si consiglia di scollegare il cavo di alimentazione dalla presa di corrente.

■ Nessun segnale

Quando non è presente un segnale di ingresso, sullo schermo compare il menu

Nessun segnale. In modalità ATV/DTV, (Analogico o Digitale) se non compare un

segnale entro cinque minuti, la TV si spegne automaticamente. In modalità PC-RGB,

l'apparecchio si spegne automaticamente entro 30 secondi se non è presente un

segnale di ingresso. Quando si collega il cavo VGA, la TV si accende automaticamente.

Selezione dei programmi

■ Usando CH+/CH- sul pannello della TV o sul telecomando.

Premere CH+ per aumentare il numero dei canali.

Premere CH- per diminuire il numero dei canali.

■ Usando i pulsanti digitali 0-9.

È possibile selezionare il canale premendo da 0 a 9. (In modalità ATV, DTV)

■ Esempio

Per selezionare - canale (es. canale 5): Premere 5.

Per selezionare -- canale (es. canale 20): Premere 2 e 0 velocemente.

Regolazione del volume

■ Premere il pulsante VOL+/- per regolare il volume.

Se si desidera disattivare l'audio, premere 📄.

■ L'audio è riattivabile premendo 📋 o aumentando il volume.

Modifica della sorgente di ingresso

1. La sorgente di ingresso è selezionabile premendo il pulsante SOURCE sul telecomando.

2. Premere il pulsante ▲/▼ per ruotare le sorgenti di ingresso e premere il pulsante ENTER per confermare la scelta.

- L'immagine è di solo esempio. Utilizzare il MENU OSD della TV e fare riferimento al pannello del terminale AV.

Sorgente DTV ATV Scart Compon. PC-RGB HDMI 1 HDMI 2 AV Spotsa Preserve "ENTER" per conformare

Funzionamento del menu

Come navigare nei menu

Prima di usare la TV seguire i passaggi seguenti per imparare a navigare nel menu al fine di selezionare e regolare le diverse funzioni. L'accesso può variare a seconda del menu selezionato.

1. Premere il pulsante MENU per visualizzare il menu principale.

Canale VIDEO AUDIO Network OPZIONE Blocca

1. Premere il pulsante ◀/▶ per navigare nel menu principale. Premere il pulsante ENTER per accedere ai sottomenu.
2. Premere il pulsante ▲/▼ per selezionare la sottovoce desiderata, quindi premere il pulsante ENTER.
3. Premere il pulsante ▲/▼/◄/► per selezionare il valore desiderato, quindi premere il pulsante ENTER. La regolazione in OSD può variare a seconda del menu selezionato.
4. Premere il pulsante MENU per tornare al menu precedente.
5. Premere il pulsante EXIT per uscire dal menu.

NOTA:

• Se una voce nel MENU è grigia, significa che quella voce non è disponibile o non può essere regolata.
• I pulsanti sulla TV hanno la stessa funzione dei pulsanti corrispondenti sul telecomando. In caso di smarrimento o di malfunzionamento del telecomando, è possibile usare i pulsanti sulla TV per selezionare i menu. Questo manuale si concentra sul funzionamento del telecomando.
• Alcune voci nei menu potrebbero essere nascoste a seconda delle modalità o delle sorgenti di segnale usate.

Configurazione del menu Canale

Antenna

Selezione di un antenna.

◆ Quando il segnale TV è Air.(DVT-T)
■ Sint automatica

Selezionare il pulsante ENTER per avviare l'Auto sintonizzazione.

1. Selezionare il paese e il tipo di sintonizzazione per i canali.
2. La TV inizierà a memorizzare tutti i canali disponibili.

Una volta che la memorizzazione è completata, i canali trovati verranno memorizzati e la TV procederà alla ricerca di TV, DTV, Radio e Dati.

Se si preme il pulsante MENU nella ricerca DTV, la sintonizzazione dei canali passerà alla ricerca TV come mostrato nell'immagine.

Canale Antenna Air Sint automatica DTV Sintonia Manuale ATV Sintonia Manuale Lista Canali Info CI AV Sposta Premere "ENTER" per confermare Premere "MENU" per ripristinare

Funzionamento del menu

■ DTV Sintonia Manuale(Digitale)

Registrazione manuale dei canali digitali.

1. Premere il pulsante ◀/▶ per selezionare il canale.
2. Premere il pulsante ▲/▼ per selezionare Ricerca, e premere ENTER per avviare la sintonizzazione dei canali.

Quando viene trovato un canale, la ricerca si interrompe, il canale viene salvato con il numero di canale corrente.

Premere il pulsante EXIT per uscire.

◆ Quando il segnale TV è Cavo.(DVB-C)
■ Sint automatica

Selezionare il pulsante ENTER per avviare l'auto sintonizzazione.

1. Selezionare il paese e il tipo di sintonizzazione per i canali.
2. Regolare il menu Sintonizzazione canali.

- Tipo scansione: scannerizza tutte le stazioni attive e le registra nella TV.

Se si seleziona Pieno, l'auto sintonizzazione cercherà tra tutte le frequenze per trovare i canali disponibili.

Se si seleziona Network, l'auto sintonizzazione cercherà tra le frequenze selezionate per trovare i canali disponibili.

• Modalita' scansione: seleziona i canali Tutti, Criptati o Liberi da registrare.
• Tipologia di servizio: seleziona il tipo di canale da memorizzare.
• Modulazione: mostra i valori di modulazione disponibili. Premere il pulsante ▲/▼ per selezionare Modulazione. Premere il pulsante rosso per impostare manualmente la Modulazione. Usando il pulsante ◀/► è possibile configurare la Modulazione.

(Modulazione: caricamento di segnali audio o video nel portante)

- Symbol: mostra le velocità dei simboli disponibili. Premere il pulsante ▲/▼ per selezionare Simbolo. Premere il pulsante verde per impostare manualmente

il Simbolo. Usando i pulsanti numerici è possibile configurare il Simbolo (Simbolo: velocità alla quale un dispositivo come un modem invia simboli a un canale)

- Network ID: mostra il codice di identificazione della rete. Premere il pulsante ▲/▼ per selezionare l'ID della rete. Premere il pulsante giallo per configurare manualmente l'ID della rete. Usando i pulsanti numerici è possibile configurare l'ID della rete.

Una volta completate le impostazioni, premere il pulsante ENTER. La TV inizierà a memorizzare tutti i canali disponibili.

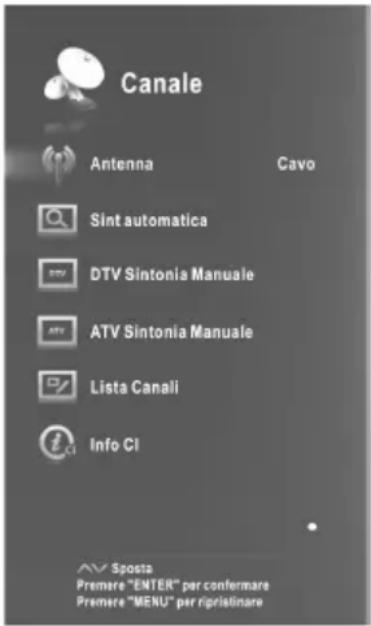

Canale Antenna Cavo Sint automatica DTV Sintonia Manuale ATV Sintonia Manuale Lista Canali Info CI AV Sposta Premere "ENTER" per conformare Premere "MENU" per ripristinare

Sintonizzazione canale Tipo scansione < Piano >. Modalità' scansione < Tutto >. Tipologia di servizio. Modulazione Auto Symbol Auto Network ID 0 ● Modulazione ● Symbol ● Modalità' di rate ✓ Sposta(○) Regular Premere "ENTER" per confermare Premere "MENU" per ripristinare

Funzionamento del menu

■ DTV Sintonia Manuale(Digitale)

Al fine di aggiungere correttamente un programma in modalità cavo DVB sono necessari Frequenza, Symbol, Modulazione, Modalita' scansione e Tipologia di servizio Rivolgersi a un fornitore di servizi via cavo per conoscere i valori corretti. Una volta che le impostazioni sono completate, selezionare Ricerca e premere ENTER per avviare la sintonizzazione dei canali.

◆ Quando il segnale TV è Satellite.(DVB-S2)

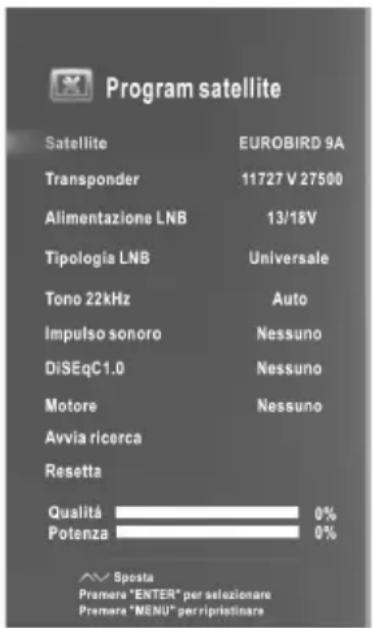

■ Configurazione del satellite

- Satellite/ Transponder: premere il pulsante ▲/▼ per selezionare il Satellite/Transponder, quindi premere ENTER. Premere il pulsante ▲/▼ per selezionare il satellite/transponder dall'elenco. CH+/CH-: premere il pulsante CH+/CH- per scorrere l'elenco dei satelliti/transponder. Eliminare: premere il pulsante rosso per eliminare il satellite/transponder attuale.

Elaborare: premere il pulsante verde per modificare il satellite/transponder attuale.

Aggiungere: premere il pulsante giallo per aggiungere un nuovo satellite/transponder.

• Alimentazione LNB: selezionare il tipo di alimentazione per l'LBN.
• Tipologia LNB: selezionare il tipo di LNB.
• Tono 22kHz: INTERRUTTORE 22kHz. Selezionare il 22KHz a seconda del tipo di LNB.
• Impulso sonoro: è possibile scegliere uno di due satelliti. Da usare per scegliere il dispositivo appropriato.
• DiSEqC1.0: è possibile scegliere uno di quattro satelliti. Da usare per scegliere il dispositivo appropriato.
• Motore: imposta il tipo posizionato tra DiSEqC1.2 e USALS.

Quando il motorino è impostato su DiSEqC1.2 o USALS:

Canale Antenna Satellite Program satellite Sint automatica DTV Sintonia Manuale ATV Sintonia Manuale Lista Canali Info CI AV Sposta Premere "ENTER" per confermare Premere "MENU" per ripristinare

Program satellite Satellite EUROBIRD 9A Transponder 11727 V 27500 Alimentazione LNB 13/18V Tipologia LNB Universale Tono 22kHz Auto Impulso sonoro Nessuno DiSEqC1.0 Nessuno Motore Nessuno Avvia ricerca Resetta Qualità 0% Potenza 0% Sposta Premere "ENTER" per selezionare Premere "MENU" per ripristinare

Set Limite: premere il pulsante verde per impostare i limiti all'ampiezza della rotazione dell'Antenna del satellite.

Modificare Continua: ruota l'antenna finché la rotazione è stata completata o interrotta manualmente.

Modificare Procedura: ruota l'antenna in conformità con il valore impostato.

Permette una leggera regolazione dell'antenna.

Impostare Ilimite Ovest: imposta il valore limite ovest.

Impostare limite Est: imposta il valore limite est.

Vai a Referenze: porta l'antenna alla posizione zero.

Funzionamento del menu

Disabilitare limite: annulla le impostazioni del limite. Permette all'antenna di ruotare a 360°. Annulla i limiti est e ovest.

Set posizione: premere il pulsante rosso per impostare la posizione.

Modifica automatica: ruota l'antenna automaticamente.

Modificare Continua: ruota l'antenna finché la rotazione è stata completata o interrotta manualmente.

Modificare Procedura: ruota l'antenna in conformità con il valore impostato.

Consente una leggera regolazione dell'antenna.

Memorizzare posizione: memorizza la posizione attuale in base al limite selezionato.

Vai a Posizione: ruota l'antenna alla posizione del satellite memorizzata.

Vai a Referenze: porta l'antenna alla posizione zero.

Vai a X: Ruotare l'antenna in accordo alle specifiche della voce Set Location.

Quando il motorino è impostato su USALS:

Set Locazione: premere il pulsante giallo per impostare la Posizione.

Locazione: la direzione della longitudine, l'angolo di longitudine, la direzione della latitudine e l'angolo della latitudine possono essere regolati quando la Posizione è impostata su Manuale.

Direzione Longitudine: imposta la direzione della longitudine per la posizione.

Angolo Longitudine: imposta l'angolo della longitudine per la posizione.

Direzione Latitudine: imposta la direzione della latitudine per la posizione.

Angolo Latitudine: imposta l'angolo della latitudine per la posizione.

- Avvia ricerca: quando l'impostazione è stata completata, selezionare Ricerca e premere ENTER, per avviare l'auto sintonizzazione.

- Resetta: l'impostazione di configurazione del satellite tornerà ai valori predefiniti. Dopo aver resettato tutto, è possibile resettare il conteggio durante l'auto sintonizzazione.

- La società della TV satellitare potrebbe regolare il transponder durante il periodo di funzionamento, pertanto, il parametro del programma potrebbe variare parzialmente. Gli utenti che usano questa macchina per ricevere i programmi satellitari devono consultare regolarmente le relative informazioni dettagliate nel sito web: http://www.lyngsat.com/, e aggiungere immediatamente il nuovo parametro del transponder nella macchina, in caso contrario, la ricezione del programma potrebbe esserne influenzata.

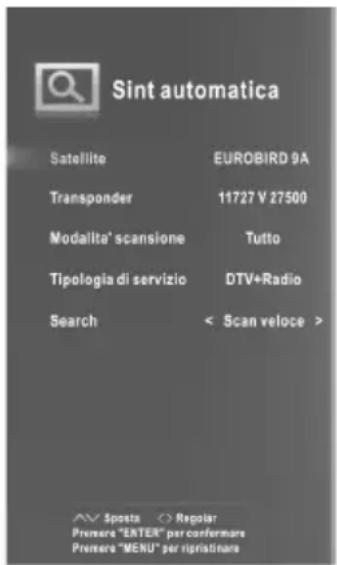

■ Sint automatica

Premere il pulsante ENTER.

1. Selezionare la nazione per i canali.

2. Premere il pulsante ▲/▼ per selezionare Ricerca, premere il pulsante ◀/► per selezionare Quick Scan o Blind Scan e quindi premere ENTER per avviare la sintonizzazione dei canali.

3. La TV inizierà a memorizzare tutti i canali disponibili.

Sint automatica Satellite EUROBIRD 9A Transponder 11727 V 27500 Modalita' scansione Tutto Tipologia di servizio DTV+Radio Search < Scan veloce > AV Sposta Regular Premere "ENTER" per conformare Premere "MENU" per ripristinare

Funzionamento del menu

■ DTV Sintonia Manuale(Digitale)

Registrazione manuale per i canali DVBS2.

Premere il pulsante ▲/▼ per selezionare la sottovoce desiderata.

Premere il pulsante ◀/▶ per selezionare il valore desiderato.

Premere il pulsante ▲/▼ per selezionare Ricerca e premere ENTER per avviare la sintonizzazione dei canali.

Premere il pulsante EXIT per uscire.

■ ATV Sintonia Manuale(Analogico)

Registrazione manuale per i canali ATV.

Premere il pulsante ▲/▼ per selezionare la sottovoce desiderata.

Tuning DVBS2 Satellite EUROBIRD 9A Frequenza < 0 > Symbol < 0 > Polarizzazione < Posizione V. > Modalita' scansione Tipologia di servizio Search DTV 0 Radio 0 Data 0 Qualità 0% Potenza 0% Sposta > Regular Premero "ENTER" per conformare Premero "MENU" per ripristinare

Premere il pulsante ◀/▶ per selezionare il valore desiderato.

Premere il pulsante ▲/▼ per selezionare Salva, e premere ENTER per salvare.

Premere il pulsante ▲/▼ per selezionare Cerca, e premere il pulsante ◀/► per cercare il segnale in avanti o indietro, il sistema si fermerà dopo aver trovato un canale.

Premere il pulsante EXIT per uscire.

■ Lista Canali

Lista Canali Air Cave Satello 1 RED+MARKER Altarina 2 C/B Altarina 3 CROSS HATCH Altarina 4 4v3_MONOSCOPE Altarina 5 100%WHITE Altarina 6 SUBLUMINANCE Altarina 7 32STEP Altarina 8 MOVING1 Altarina Name satelino CRNASAT 68 Info 100.1 MHz Qualita 100% Potenza 100% Elaborare Spotto Antenna CRA.Pagina ENTER Selecteno METHI Ripristina Elimisare Rinomin Spoela Selta Favoriti Scopli

1. Premere il pulsante ◀/▶ per selezionare una sorgente antenna.
2. Premere il pulsante ▲/▼ per selezionare le voci.
3. Premere il pulsante CH+/CH- per selezionare la pagina seguente o precedente.
4. Premere il pulsante ☐ per accedere a Modifica programmi.

Eliminare: premere il pulsante rosso per eliminare il canale.

Rinomina: premere il pulsante verde per rinominare il canale. (In modalità ATV)

Sposta: premere il pulsante giallo per spostare il canale.

Salta: premere il pulsante blu per saltare il canale.

Favoriti: premere il pulsante ♥ per impostare come canale preferito. Possono essere selezionati uno o più gruppi.

☐i: premere il pulsante ☐i per dividere i canali in tipi diversi. (Solo i canali satellitari).

Funzionamento del menu

■ Info CI (In modalità DTV)

Questa funzione permette di guardare alcuni servizi criptati (servizi a pagamento). Inserire la scheda CI nello slot CI secondo la freccia presente sulla scheda CI.

NOTA:

• La funzione è utilizzabile solo se è disponibile lo slot CI.
• Questo OSD è solo di esempio e le opzioni del menu e il formato dello schermo varieranno a seconda della fornitore di servizi digitali a pagamento.
• La schermata del menu CI (Common Interface) e il servizio possono essere modificati rivolgendosi al rivenditore.
• Non inserire o estrarre la scheda CI quando il dispositivo è alimentato.
• Non inserire o estrarre la scheda CI frequentemente per evitare danni alla TV e alla scheda CI.
• Durante l'inizializzazione della scheda CI, non utilizzare la TV.

Configurazione del menu VIDEO

■ Modalità immagine: può essere selezionato il tipo di immagine che meglio corrisponde alle esigenze di visualizzazione. Contrasto, luminosità, colore, nitidezza e sfumatura (NTSC) possono essere regolati quando la modalità immagine è impostata su Utente.
Per migliorare la qualità dell'immagine, è possibile scegliere le modalità Vivid, Standard e così via, impostabili autonomamente nella modalità utente.

■ Temperatura del colore: seleziona la temperatura del colore dell'immagine.

■ Aspect Ratio: è possibile selezionare la dimensione dell'immagine che meglio si adatta alle esigenze di visualizzazione.

- Riduzione rumore: riduce il rumore dello schermo senza compromettere la qualità video.

■ SCHERMO (In modalità PC-RGB)

Reg.auto: regola automaticamente l'immagine.

Posizione H.: centra l'immagine muovendola a destra o a sinistra.

Posizione V.: centra l'immagine muovendola in alto o in basso.

Dim.: regola la dimensione dello schermo.

Fase: effettua delle regolazioni quando i caratteri hanno un basso contrasto o quando l'immagine tremola.

VIDEO Modalità immagine Predef. Temperatura del colore Normale Aspect Ratio 16:9 Riduzione rumore Medio SCHERMO Sposta Premere "ENTER" per confermare Premere "MENU" per ripristinare

SCHERMO Reg.auto Posizione H. < 50 > Posizione V. < 50 > Dim. < 50 > Fase < 50 > Sposta > Regolare Premere "ENTER" per confermare Premere "MENU" per ripristinare

Funzionamento del menu

Configurazione del menu AUDIO

■ Modalità Suono: è possibile selezionare una modalità audio che si adatti alle preferenze personali. L'equalizzatore può essere regolato quando la modalità audio è impostata su Utente.
- Bilanciam.: è possibile regolare il bilanciamento del suono degli altoparlanti ai livelli preferiti.
■ AVL (Auto Volume Level): AVL rimane automaticamente sullo stesso livello del volume se si cambiano i programmi. Dal momento che ogni stazione televisiva ha le proprie condizioni del segnale, la regolazione del volume potrebbe essere necessaria ogni volta che si cambia canale. Questa funzione permette all'utente di godere di livelli di volume stabili effettuando regolazioni automatiche per ogni programma.

AUDIO Modalità Suono Standard Bilanciam. 0 AVL Spento Suono Surround Spento Audiodescrizione Spento Ritardo audio Sposta > Regolare Premore "ENTER" per conftermare Premere "MENU" per ripristinare

■ Suono Surround: è possibile selezionare una modalità di Surround Sound desiderata. (SRS TruSurround HD crea un'esperienza audio avvolgente e ricca da due altoparlanti, completa di bassi, dettagli ad alta frequenza e dialoghi chiari).

■ Audiodescrizione (In modalità DTV) *disponibile solo in alcuni paesi, principalmente in Nord America e in Europa.: si tratta di una funzione audio ausiliaria che fornisce una traccia audio aggiuntiva per i non vedenti. Questa funzione gestisce lo Stream Audio per l'AD (Descrizione audio), quando viene inviato unitamente all'audio principale dall'emittente televisiva. Gli utenti possono attivare o disattivare la Descrizione dell'audio e regolare il volume.

Ritardo audio: corregge i problemi di sincronizzazione audio-video, durante la visione in DTV e durante l'ascolto di uscite audio digitali usando un dispositivo esterno quale un ricevitore audio (0ms\~250ms).

Funzionamento del menu

Istruzioni di funzionamento della funzione rete

Èpossibile configurare la TV in modo tale che possa accedere ad Internet tramite la rete LAN usando una connessione con cavo o wireless.

□ Collegamento a una rete con cavo

La TV può essere collegata alla rete LAN collegando la porta LAN sulla TV a un modem esterno usando un cavo LAN.

Porta del modem sulla parete

Modem esterno (ADSL/VDSL/Cavo TV) Porta LAN sulla TV Cavo del modem Cavo LAN

La TV può essere collegata alla rete LAN collegando la porta LAN sul retro della TV a un router collegato a un modem esterno.

Porta del modem sulla parete Modem esterno (ADSL/VDSL/Cavo TV) Router (con server DHCP) Porta LAN sulla TV Cavo del modem Cavo LAN Cavo LAN

La TV può essere collegata alla rete LAN collegando la porta LAN sulla TV direttamente alla presa a muro della rete usando un cavo LAN. Notare che la presa a muro è collegata a un modem o un router altrove nell'abitazione.

Porta LAN sulla parete
    note right of B: Cavo LAN

Funzionamento del menu

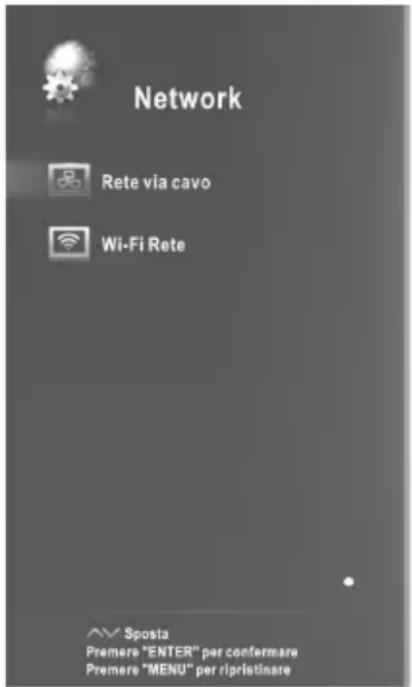

Configurazione della rete con cavo

1. Collegare la TV alla rete LAN come descritto nella sezione precedente.
2. Accendere la TV, premere il pulsante MENU sul telecomando, usare il pulsante ◀/▶ per selezionare Network, e premere ENTER.
3. Selezionare Rete via cavo quindi premere ENTER.

- Configurazione: premere il pulsante ▲/▼ per selezionare Configurazione, e quindi premere il pulsante ENTER.

Conf.: selezionare DHCP per impostare automaticamente l'indirizzo IP, la maschera di rete, la porta e i valori DNS, o Static per impostarli manualmente.

IP: l'indirizzo IP della TV.

Netmask: valore della maschera di rete.

Gateway: indirizzo della porta.

DNS: indirizzo DNS.

Network Rete via cavo Wi-Fi Rete Sposta Premere "ENTER" per confermare Premere "MENU" per ripristinare

- Indirizzo MAC: mostra l'indirizzo Mac.

- Proxy: premere il pulsante ▲/▼ per selezionare Proxy, quindi premere ENTER.

Proxy: determina se usare un server proxy.

IP: indirizzo IP del server proxy.

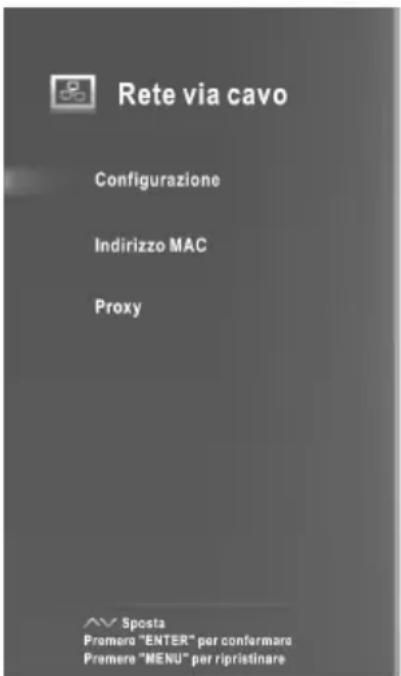

Impostazione della rete con cavo

- Come impostare automaticamente (con cavo) Usare l'impostazione automatica della rete quando si collega la TV a una rete che supporta il DHCP.

1. Collegare la TV alla rete LAN come descritto nella sezione precedente.
2. Accendere la TV, premere il pulsante MENU sul telecomando, usare il pulsante ◀/▶ per selezionare Network, e quindi premere ENTER.
3. Selezionare Rete via cavo e premere ENTER.
4. Selezionare Configurazione e premere ENTER.
5. Impostare Conf. su DHCP.

6. I valori Internet necessari vengono acquisiti e inseriti automaticamente.

7. Se la funzione Network non ha acquisito i valori di connessione alla rete, andare alle istruzioni per Manuale.

Rete via cavo Configurazione Indirizzo MAC Proxy Sposta Premero "ENTER" per confermare Premero "MENU" per ripristinare

Funzionamento del menu

- Come impostare manualmente (con cavo)

Usare l'impostazione della rete manuale quando si collega la TV a una rete che richiede un indirizzo IP statico.

1. Seguire i passaggi da 1 a 4 indicati nella procedura “Come impostare automaticamente”.
2. Impostare Conf. su Statico.
3. Premere il pulsante ▲/▼ per evidenziare l'IP, e quindi premere ENTER.
4. Premere il pulsante ▲/▼ per evidenziare il campo che si desidera modificare, quindi usare i pulsanti numerici per inserire l'indirizzo IP. Al termine, selezionare OK e premere ENTER per salvare le impostazioni.
5. Premere ▲/▼ per evidenziare Netmask, Gateway e DNS, e modificare come per l'indirizzo IP.

Configurazione rete Conf. < DHCP > * IP 0.0.0.0 Netmask 0.0.0.0 Gateway 0.0.0.0 DNS 0.0.0.0 OK Sposta > Regolare Premere "ENTER" per confermare Premere "MENU" per ripristinare

NOTA:

• I numeri del campo degli indirizzi IP, Netmask, Gateway e DNS devono essere compresi tra 0 e 255.
• Se l'indirizzo IP viene impostato manualmente, per qualsiasi altro dispositivo deve essere usato un indirizzo IP diverso. Per l'indirizzo IP usato deve essere un indirizzo privato.

Suggerimento per la connessione alla rete:

• Usare un cavo LAN standard con questa TV. Cat5 o superiore con un connettore RJ45.
• Se si dispone di una rete dinamica, è necessario usare un modem o router ADSL che supporti il Dynamic Host Configuration Protocol (DHCP). I modem e i router che supportano il DHCP forniscono automaticamente l'indirizzo IP, la maschera di rete, la porta e i valori DNS di cui la TV ha bisogno per accedere a Internet.
• Alcune reti necessitano di un indirizzo IP statico. Se la rete richiede un indirizzo IP statico, è necessario inserire manualmente l'indirizzo IP, la maschera di rete, la porta e i valori DNS quando si configura la connessione di rete. Se non si conoscono i valori corretti da usare, contattare l'amministratore della rete o il fornitore di servizi Internet.
• Molti problemi di connessione di rete durante la configurazione possono essere spesso risolti reimpostando il router o il modem. Dopo aver collegato il lettore alla rete domestica, spegnere e/o scollegare rapidamente il cavo di alimentazione dal router o dal modem della rete domestica. Infine accendere e/o collegare nuovamente il cavo di alimentazione.

Funzionamento del menu

Collegamento a una rete wireless

Porta LAN sulla parete

Cavo LAN

Router wireless

- Per usare una rete wireless, la TV deve essere collegata a un router wireless. Se il router wireless supporta il DHCP, la TV può usare un indirizzo IP statico o DHCP per collegarsi alla rete wireless.

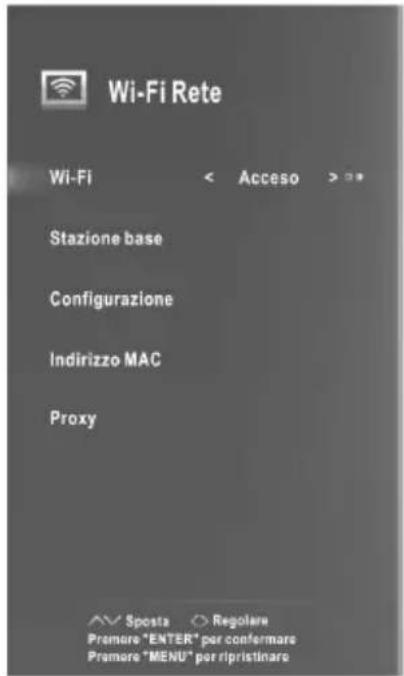

Configurazione della rete wireless

1. Accendere la TV, premere il pulsante MENU sul telecomando, usare il pulsante ◀/▶ per selezionare Network, quindi premere ENTER.

2. Selezionare Wi-Fi Rete quindi premere ENTER.

3. Wi-Fi: determina se collegarsi a un rete senza cavi.

4. Stazione base: ricerca le reti wireless disponibili.

Premere il pulsante ▲/▼ per selezionare la rete desiderata:

Visualizzazione dettagli: premere il pulsante giallo per visualizzare le informazioni dettagliate di una rete.

Disconnessione: premere il pulsante rosso per scollegarsi da una rete.

Wi-Fi Rete Wi-Fi < Acceso > * Stazione base Configurazione Indirizzo MAC Proxy Sposta Regolare Premore "ENTER" per confermare Premore "MENU" per ripristinare

Ripristinare: premere il pulsante verde per aggiornare l'elenco.

- Configurazione: premere il pulsante ▲/▼ per selezionare Configurazione, quindi premere ENTER.

Conf.: selezionare DHCP per impostare automaticamente indirizzo IP, maschera di rete, porta e valori DNS, o Static per impostarli manualmente.

IP: indirizzo IP della TV.

Netmask: valore della maschera di rete.

Gateway: indirizzo della porta.

DNS: indirizzo DNS.

Funzionamento del menu

• Indirizzo MAC: viene visualizzato l'indirizzo MAC dell' Adattatore LAN wireless.
• Proxy: premere il pulsante ▲/▼ per selezionare Proxy, quindi premere ENTER.

Proxy: determina se usare un server proxy.

IP: indirizzo IP del server proxy.

Impostazione della rete wireless

- Come impostare automaticamente (wireless)

Se si desidera collegare l'AP, quest'ultimo deve supportare il DHCP.

1. Accendere la TV, premere il pulsante MENU sul telecomando, usare il pulsante ◀/▶ per selezionare Network, quindi premere ENTER.
2. Selezionare Wi-Fi Rete, quindi premere ENTER.
3. Selezionare Wi-Fi e impostare On.
4. Selezionare Stazione base, quindi premere ENTER. La funzione Network cerca le reti wireless disponibili. Al termine, visualizza un elenco delle reti disponibili.
5. Nell'elenco delle reti, premere il pulsante ▲/▼ per selezionare una rete, quindi premere ENTER.

Se l'AP è impostato su Hidden (Invisible), è necessario selezionare Altro (WiFi AP nascosto) e inserire SSID (Nome della rete), Security, WEP Type, WEP Key e Password corretti per stabilire la connessione.

1. Premere il pulsante ▲/▼ per selezionare Security. Per la maggior parte delle reti domestiche, è necessario selezionare Security (per Security Key).
2. Premere il pulsante ▲/▼ per selezionare Password, quindi premere ENTER.
3. Sulla schermata di inserimento della password, inserire la password della rete. Per inserire la password, seguire queste istruzioni generali:

Premere il pulsante ▶ per visualizzare la tastiera sullo schermo.

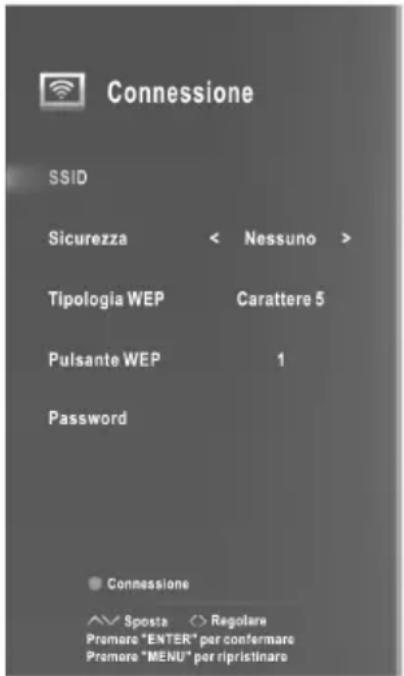

Connessione SSID Sicurezza < Nessuno > Tipologia WEP Carattere 5 Pulsante WEP 1 Password Connessione ✓ Sposta > Regolare Premere "ENTER" per confermare Premere "MENU" per ripristinare

Usare i pulsanti di direzione per selezionare e premere ENTER per passare da minuscole a maiuscole e numeri.

Per inserire una lettera o un numero, spostarsi su lettere o numeri e premere ENTER.

Per cancellare l'ultima lettera o numero digitato, usare i pulsanti di direzione per selezionare ✉ e premere ENTER.

Funzionamento del menu

Usare i pulsanti di direzione per selezionare e premere ENTER per chiudere la tastiera.

Premere il pulsante MENU per tornare al menu Connessione.

1. Al termine, premere il pulsante blu sul telecomando. Comparirà la schermata di Collegamento alla rete, attendere finché non viene visualizzato un messaggio di conferma della connessione.

Inserire password < Cancellation ENTER Ripristin in > qwertyuiop asdfghjkl zxcvbnm return space return

- Come impostare manualmente (wireless)

Per inserire le impostazioni della rete nella TV, seguire questi passaggi:

1. Seguire i passaggi da 1 a 3 indicati in “Come impostare automaticamente (wireless)”.
2. Premere il pulsante ▲/▼ per selezionare Configurazione, quindi premere ENTER.
3. Impostare Conf. su Statico.
4. Premere il pulsante ▲/▼ per evidenziare l'IP, quindi premere ENTER.
5. Premere il pulsante ▲/▼ per evidenziare il campo che si desidera modificare, quindi usare i pulsanti numerici per digitare l'indirizzo IP. Al termine, selezionare OK e premere ENTER per salvare le impostazioni.
6. Premere ▲/▼ per evidenziare Netmask, Gateway e DNS, e modificarli come per l'indirizzo IP.
7. Al termine, premere MENU per tornare al menu Configurazione.
8. Premere il pulsante ▲/▼ per andare a Stazione base. Selezionare la rete e premere il pulsante ENTER.
9. Andare al passaggio 6 in “Come impostare automaticamente (wireless)”, e seguire le istruzioni da lì in avanti.

Se la TV non si connette a Internet:

• La TV potrebbe non riuscire a connettersi a Internet perché l'ISP ha permanentemente registrato l'indirizzo MAC (un numero di identificazione speciale) del PC o del modem, che quindi si autentica ogni volta che si effettua il collegamento a Internet al fine di impedire l'accesso non autorizzato. Dal momento che la TV ha un indirizzo MAC diverso, l'ISP non riesce ad autenticare il suo indirizzo MAC e la TV non riesce a connettersi.
• Per risolvere il problema, chiedere all'ISP le procedure richieste per collegare dispositivi diversi dal PC (come il televisore) a Internet.
• Se il fornitore di servizi Internet richiede un'ID o una password per collegarsi a Internet, la TV potrebbe non riuscire a collegarsi a Internet.
• La connessione Internet potrebbe fallire a causa di un firewall. In tal caso, contattare il fornitore di servizi Internet.

Funzionamento del menu

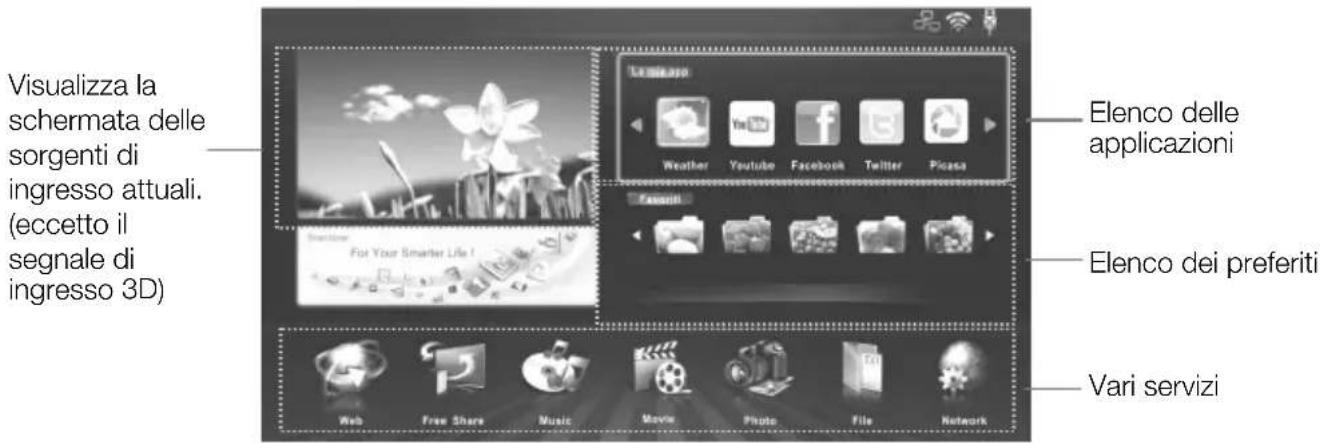

Smart Home

Smart Home porta contenuti e servizi utili e divertenti dal Web alla TV. Premere il pulsante 📋 sul telecomando. Comparirà il monitor Smart Home. Premere le frecce per scorrere i contenuti desiderati e premere ENTER. Premere il pulsante EXIT per chiudere il monitor Smart Home.

Visualizza la schermata delle sorgenti di ingresso attuali. (eccetto il segnale di ingresso 3D) Elenco delle applicazioni Elenco dei preferiti Vari servizi

- Le mie app

1. Premere le frecce per selezionare una voce e premere ENTER.
2. Premere il pulsante EXIT per uscire.
3. I passaggi pratici possono differire a seconda del file selezionato.

- Favoriti

1. Premere le frecce per selezionare una voce e premere ENTER.
2. Premere il pulsante EXIT per uscire.
3. Aggiungere la pagina Web ai preferiti.

-Web

1. Premere le frecce per selezionare Web e premere ENTER.
2. Usare la tastiera per inserire l'indirizzo. Selezionare la finestra di inserimento del browser e premere ENTER per visualizzare la tastiera sullo schermo. Selezionare i caratteri da inserire.
3. Dopo aver effettuato l'accesso, premere le frecce per selezionare i file che si desidera visualizzare e premere ENTER.
4. Premere il pulsante EXIT per chiudere il browser.

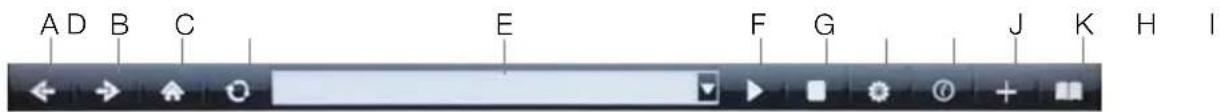

Uso del pannello di controllo con il browser

Il Browser è dotato di una serie di icone sulla parte alta dello schermo. Queste icone permettono di usare con facilità il browser.

Funzionamento del menu

A. Indietro
Se non è presente una pagina web precedente salvata, questa icona non funziona.
B. Avanti
Se non è presente una pagina web successiva salvata, questa icona non funziona.
C. Aprire la pagina home
D. Ricaricare la pagina corrente
E. Inserire l'URL
F. Aprire l'URL
G. Interrompere il caricamento della pagina corrente
H. Aprire le impostazioni di sistema
I. Aprire la cronologia
J. Aggiungere la pagina ai preferiti
Le pagine web possono essere aggiunte all'elenco dei preferiti solo dopo il riavvio della TV.
K. Aprire il manager dei preferiti
- Music/Movie/Photo/File

Per accedere/uscire alla modalità USB

1. Collegare un dispositivo USB.
2. Premere il pulsante per visualizzare il menu Smart Home. Premere il pulsante ▲/▼/◄/► per selezionare Music/Movie/Photo/File, quindi premere ENTER.
3. Premere il pulsante EXIT per tornare al menu principale Smart Home.

NOTA:

• I dispositivi USB speciali potrebbero non essere supportati o non essere supportati in maniera ottimale.
• Caricamento max. USB: DC5V 500mA.
• In termini di capacità di caricamento, non può supportare tutti i modelli di disco rigido mobile. Si consiglia di usare un disco rigido mobile a bassa potenza di corrente non superiore a 500mA.

I formati supportati

La funzione USB può supportare dispositivi USB con memoria USB.

Può riprodurre Video, Musica, Foto e File.

Supporto formato video: AVI, VOB, DAT, MPEG -1 / MPEG-2 / MPEG-4, TS/TP.

Supporto formato audio: MP3, AAC, M4A.

Supporto formato foto: JPEG, BMP, PNG.

Supporto formato file: TXT.

NOTA:

• I documenti con algoritmi speciali potrebbero non essere supportati o non essere supportati in maniera ottimale dall'USB.
• L'USB supporta i formati descritti sopra, se il formato del file non è supportato, modificarlo nel formato fornito.

Funzionamento del menu

Display schermo

1. Usare le frecce e il pulsante ENTER per accedere al disco desiderato. O, premere il pulsante EXIT per tornare al menu precedente.
2. Usare le frecce per selezionare la cartella, quindi premere ENTER.
3. Usare le frecce per selezionare un file. Premere il pulsante rosso per accedere al sottomenu, è ora possibile copiare e incollare il file o eliminarlo.
4. Usare le frecce per selezionare il file. Usare il pulsante ENTER per selezionare o deselezionare un file. Premere il pulsante ▶ per riprodurre i file selezionati. Se nessun file è stato selezionato, tutti i file nella cartella verranno riprodotti in sequenza dopo aver premuto il pulsante ▶.
5. Premere il pulsante MENU per visualizzare/nascondere il menu delle opzioni di riproduzione durante la riproduzione.
6. Premere il pulsante ■ per interrompere la riproduzione dei file.
7. Usare le frecce per selezionare 3, e premere il pulsante ENTER per tornare al menu precedente.
8. Premere il pulsante EXIT per tornare al menu principale Smart Home.

Funzionamento di base

Pulsante Descrizione
▶/II	Inizia a riprodurre il file selezionato di una cartella o mette in pausa.
■	Interrompe la riproduzione dei file.
◀/▶	Premere ↗ per andare avanti o indietro velocemente.
◀/▶	È possibile selezionare manualmente i file desiderati in condizioni
REPEAT	Selezionare la modalità di riproduzione ripetuta.
AUDIO	Selezionare la lingua dell’audio se disponibile.
SUBTITLE	Selezionare la lingua dei sottotitoli se disponibile.
CH+/CH-	Scorrere le pagine dell’elenco dei file.

Funzionamento del menu

HbbTV per la Germania

Attraverso HbbTV sarà possibile accedere ai servizi di fornitori di intrattenimento, fornitori online e produttori europei.

1. Durante il periodo di trasmissione HbbTV, sull'angolo in alto a destra dello schermo comparirà la dicitura "Loading".
2. Quando lo schermo indica (con il pulsante rosso, ecc.) che è stato effettuato l'accesso a HbbTV, premere il pulsante rosso per accedere al menu HbbTV.
3. Utilizzare la TV con le informazioni fornite.

NOTA:

• Questo servizio potrebbe essere supportato in altri paesi.
• Alcuni emittenti televisive potrebbero non supportare HbbTV.
• Un'applicazione HbbTV potrebbe manifestare dei malfunzionamenti temporanei dovuti a circostanze imputabili alla stazione televisiva o al fornitore dell'applicazione.
• Un'applicazione è disponibile per l'uso su HbbTV solo quando la rete TV è collegata a una rete esterna. L'applicazione potrebbe manifestare dei malfunzionamenti dovuti alle condizioni della rete.

Funzionamento del menu

- Network

Fare riferimento alle istruzioni di funzionamento della funzione rete.

NOTA:

• I pulsanti sulla TV non sono disponibili quando si usa la funzione Rete.
• Il video potrebbe non funzionare correttamente a causa della velocità di Internet.
• Il browser web su questo dispositivo è un browser per TV. Potrebbe funzionare diversamente dai browser per PC.
• Non tutti i contenuti web a cui è possibile accedere dal computer possono essere visualizzati con questa TV.
• Questa TV potrebbe non riuscire a eseguire alcune operazioni effettuate dal computer.
• A seconda dell'ambiente di rete e dalla situazione di uso, il contenuto potrebbe non essere visibile.
• Questa TV potrebbe richiedere tempo per l'apertura e la riproduzione dei contenuti.
• Non assumiamo alcuna responsabilità per i contenuti offerti dal Web.
• I caratteri non supportati all'interno dei contenuti del fornitore non verranno visualizzati normalmente.
• A seconda delle condizioni della rete possono verificarsi risposte lente e/o interruzioni.
• Il browser web supporta la riproduzione video HTML5.

- Free Share

Questa TV può visualizzare e riprodurre diversi tipi di file per filmati, foto e musica dal server Free Share ed è stata certificata da Free Share per filmati, foto e musica. Free Share è un'organizzazione inter settoriale composta da società che si occupano di elettronica per il consumo, informatica e dispositivi mobili. Digital Living fornisce ai clienti la possibilità di condividere con facilità i media digitali attraverso una rete domestica via cavo o wireless. Il logo di certificazione Free Share semplifica la ricerca di prodotti che siano conformi con le Linee guida di interoperabilità di Free Share. Questa unità è conforme con le Linee guida di interoperabilità di Free Share v1.5. Quando un PC con il software del server Free Share o altri dispositivi compatibili con Free Share viene collegato alla TV, potrebbero essere necessarie alcune modifiche alle impostazioni del software o altri dispositivi. Per maggiori informazioni, fare riferimento alle istruzioni di funzionamento per il software o altri dispositivi.

A seconda della versione di Windows, le schermate del PC potrebbero variare, in tal caso si applicano quasi sempre le stesse informazioni di configurazione di base.

Funzionamento del menu

Uso di Windows Media Player 11 per Windows XP

- Come attivare Universal Plug and Play (UPnP)

1. Fare clic su Start, fare clic su Esegui, digitare appwiz.cpl, e fare clic su OK.
2. Fare clic su Aggiungi/Rimuovi compenti di Windows.

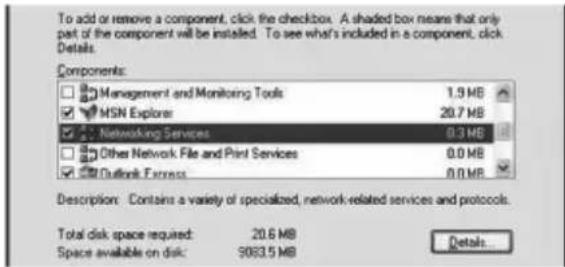

3. Nella finestra Componenti, fare clic su Servizi di rete, quindi su Dettagli.

1. Fare clic per selezionare la casella di spunta UPnP User Interface nella finestra dei sottocomponenti dei servizi di rete, se non è selezionata, quindi fare clic su OK. Subcomponents of Networking Services:

- Come aggiungere delle voci alla Windows Media Player Library

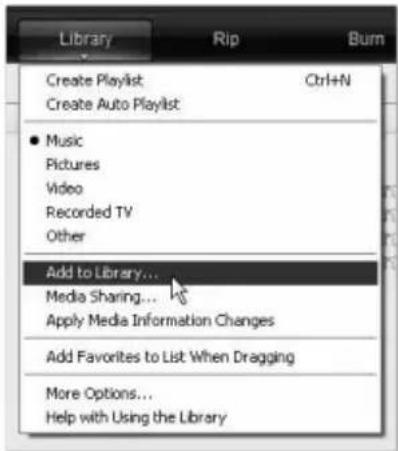

1. Fare clic sulla freccia sotto la scheda Library, quindi su Add to Library, come mostrato nell'immagine seguente.

1. Nella finestra di dialogo Add to Library, fare clic su una delle opzioni seguenti, come mostrato nell'immagine seguente.

Le mie cartelle personali. Usare questa opzione per cercare i file media digitali memorizzati nelle cartelle Musica, Foto e Video personali, e per qualsiasi file memorizzato nelle cartelle Musica, Foto e Video pubbliche a cui hanno accesso

Funzionamento del menu

tutti coloro che usano il computer.

Le cartelle personali sono normalmente localizzate in C:\Documents and Settings\username\My Documents; mentre, le cartelle pubbliche sono normalmente localizzate in C:\Documents and Settings\All Users\Documents. Ogni volta che un file viene aggiunto o eliminato da una di queste cartelle, la libreria si aggiorna automaticamente attraverso un processo denominato monitoraggio delle cartelle.

Le mie cartelle e quelle di altri a cui posso accedere. Usare questa opzione per monitorare i file media digitali memorizzati nelle cartelle Musica, Foto e Video personali, i file memorizzati nelle cartelle Musica, Foto e Video pubbliche e i file memorizzati nelle cartelle Musica, Foto e Video personali che appartengono ad altri utenti sul computer.

Notare che è possibile monitorare i file memorizzati in una cartella personale di un altro utente solo se tale persona ha scelto di condividere le sue cartelle. Per informazioni su come condividere una cartella con un'altra persona sul computer, vedere l'Aiuto e l'assistenza di Windows.

1. (Opzionale) Fare clic su Opzioni avanzate, ed eseguire una delle seguenti azioni come mostrato nell'immagine successiva.

Per monitorare delle cartelle aggiuntive, fare clic su Aggiungi, e specificare la posizione della cartella.

Per interrompere il monitoraggio di una cartella precedentemente aggiunta, fare clic sulla cartella che si desidera rimuovere dall'elenco, quindi fare clic su Rimuovi. Per interrompere il monitoraggio di una cartella che è stata aggiunta automaticamente, fare clic sulla cartella e quindi fare clic su Ignora.

Per specificare se il Lettore deve aggiungere dei file precedentemente eliminati dalla libreria, selezionare o deselezionare la casella di spunta Aggiungi i file precedentemente eliminati dalla libreria.

Per impedire che i file inferiori a una determinata dimensione vengano aggiunti alla libreria, inserire i limiti alle dimensioni del file nelle caselle File audio e File video.

- Attivare la condivisione dei media

Se la condivisione dei media non è ancora attivata, è necessario attivarla.

1. Fare clic sulla freccia sotto alla scheda Libreria, quindi fare clic su Condivisione media.

Funzionamento del menu

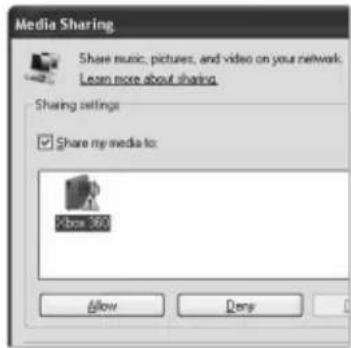

1. Nella finestra di dialogo Condivisione media, selezionare la casella di spunta Condividi i miei media.

- Scegliere i dispositivi con cui condividere i media

Dopo aver attivato la condivisione dei media, è necessario selezionare i dispositivi che devono avere accesso alla libreria del Lettore.

1. Nell'elenco dei dispositivi sotto alla casella di spunta Condividi i miei media con selezionare un dispositivo.

1. Eseguire una delle azioni seguenti:

Se si desidera condividere i media con il computer o con un dispositivo selezionato, fare clic su Consenti.

Se non si desidera condividere i media con il computer o con un dispositivo selezionato, fare clic su Rifiuta.

Per maggiori informazioni su come personalizzare i media che si desidera condividere con il dispositivo, vedere "Modifica impostazioni per la condivisione dei media" in Windows Media Player Help.

Notare che è inoltre possibile consentire o rifiutare i dispositivi facendo clic sulla notifica che appare quando il Lettore individua un nuovo dispositivo sulla rete.

Uso di Windows Media Player 12 per Windows 7

- Come impostare la posizione della rete

1. Fare clic su Start, e su Pannello di controllo.

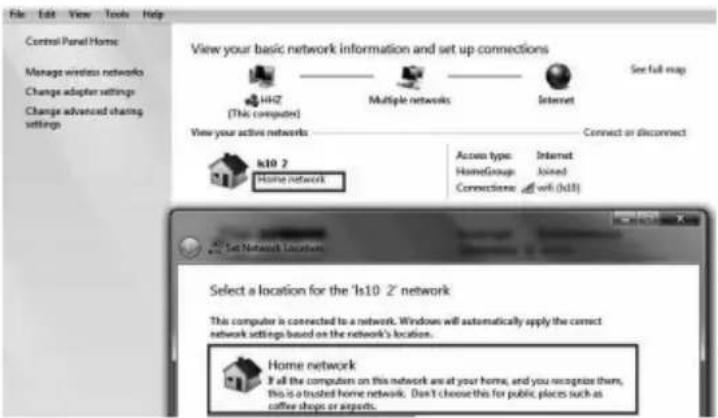

2. Fare clic su Rete domestica. Nella finestra Imposta posizione della rete, fare clic su Rete domestica.

Funzionamento del menu

1. Fare clic su Visualizza o modifica le impostazioni HomeGroup
2. Fare clic su Trasmetti le mie foto, musica e video a tutti i dispositivi sulla mia rete domestica, quindi fare clic su Salva modifiche.

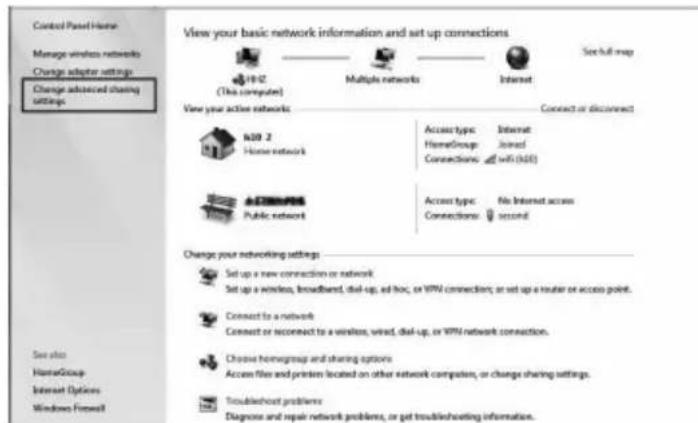

1. Fare clic su Modifica le impostazioni di condivisione avanzate

1. Fare clic su Pubblica.

1. Fare clic su Attiva scoperta rete, Attiva condivisione file e stampante e Attiva la condivisione in modo tale che chiunque abbia accesso alla rete possa leggere e sovrascrivere i file nelle cartelle Pubbliche.

Funzionamento del menu

1. Fare clic su Scegli le opzioni di condivisione dei media...
2. Fare clic su Consenti tutto.

- Come Aggiungere delle voci alla libreria di Windows Media Player

1. Fare clic sul pulsante Start, fare clic su Tutti i programmi, quindi su Windows Media Player.

Se il Lettore è aperto e in modalità In riproduzione, fare clic sul pulsante Passa alla libreria 🚗 nell'angolo in alto a destra del Lettore.

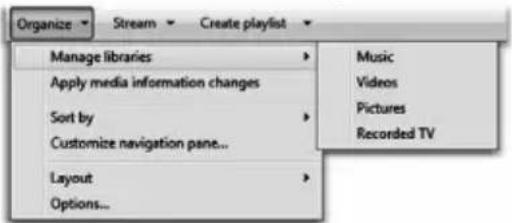

1. Nella libreria del lettore, fare clic su Organizza.

1. Fare clic su Gestisci librerie, e fare clic su una delle opzioni seguenti:

Musica. Fare clic su questa opzione per aprire la finestra di dialogo Posizione della libreria Musica.

Video. Fare clic su questa opzione per aprire la finestra di dialogo Posizione della libreria Video.

Foto. Fare clic su questa opzione per aprire la finestra di dialogo Posizione della libreria Foto.

TV registrata. Fare clic su questa opzione per aprire la finestra di dialogo Posizione della libreria TV registrata.

1. Fare clic su Aggiungi.
2. Trovare la cartella nell'elenco, fare clic su Includi cartella, e su OK.

Funzionamento del menu

- Impostazioni Windows Media Player

Requisiti Windows Media Player:

Windows Media Player V11 o superiore

Windows Media Player condivide come segue:

• Supporto formato video: MPEG -1 / MPEG-2 / MPEG-4, TS.
• Supporto formato foto: JPEG, PNG.
• Supporto formato musica: MP3, AAC, M4A.

Requisiti di rete e firewall

Se si desidera condividere il computer con altri dispositivi multimediali, è necessario aprire diverse porte firewall. Se si sta usando Windows Firewall, le porte

Transmission Control Protocol (TCP) e User Datagram Protocol (UDP) richieste si apriranno automaticamente quando la condivisione multimediale è in funzione. Se si sta usando un altro firewall software o hardware, sarà necessario aprire queste porte manualmente.

Il computer o altri server multimediali Free Share devono avere le porte firewall aperte come mostrato di seguito:

Porta	Protocollo	Raggio
1900 UDP	Limitato	alla sottorete locale
2869 TCP	Limitato	alla sottorete locale
10243 TCP	Limitato	alla sottorete locale
10280-10284	UDP Limitato	alla sottorete locale

NOTA:

- Nel caso in cui non fosse possibile cercare l'apparecchiatura condivisa, verificare se l'UPnP è bloccato dal firewall.

Riproduzione dei contenuti condivisi

1. Avviare il server sul computer o su un altro dispositivo collegato alla rete domestica.
2. Premere il pulsante sul telecomando.
3. Premere il pulsante ▲/▼/◄/► per selezionare Free Share, e premere ENTER.
4. Premere i pulsanti di navigazione per selezionare il computer o un altro dispositivo, e premere ENTER.
5. Premere i pulsanti di navigazione per selezionare la cartella desiderata, quindi premere il pulsante ENTER.
6. Premere i pulsanti di navigazione per selezionare i file desiderati, quindi premere il pulsante ENTER. Premere il pulsante ▶ per avviare la riproduzione.

NOTA:

• I sottotitoli sono supportati solo su alcuni dispositivi DMC.
• La TV potrebbe non riprodurre correttamente i file prodotti con determinati codificatori.
• La TV potrebbe non riprodurre correttamente i file video con una risoluzione superiore alla risoluzione supportata per ogni fotogramma.
• La TV supporta il codec H.264/AVC fino al livello di profilo 4.1.
• Se si riproduce un file video attraverso una connessione USB che non supporta l'alta velocità, il lettore potrebbe non funzionare correttamente.
• I nomi dei file video che contengono caratteri speciali potrebbero non essere riproducibili.

Funzionamento del menu

• La riproduzione di video potrebbe essere messa in pausa, interrotta o disattivata spesso a seconda della velocità della banda larga.
• Per riprodurre il file su un server multimediale, la TV e il server multimediale devono essere collegati allo stesso punto di accesso. Si consiglia di localizzare la TV e il PC nella stessa sottorete. Le prime tre parti dell'indirizzo della sottorete degli indirizzi IP della TV e del PC devono essere uguali e solo l'ultima parte (l'indirizzo host) deve essere modificata (es. indirizzo IP: 123.456.789.**)
• Verificare le impostazioni della rete quando l'opzione Free Share non funziona correttamente.
• Se la rete è instabile, il dispositivo potrebbe essere più lento o potrebbe avere bisogno di caricare durante la riproduzione.
• Potrebbero essere presenti alcune restrizioni per le funzioni dei file e del server multimediale che restringono la riproduzione.
• Quando si seleziona Schermo intero nella modalità Free Share, il rapporto della schermata di uscita potrebbe differire dall'originale.
• Se sono presenti troppe cartelle e file in una cartella, potrebbe non funzionare correttamente.
• La miniatura Video è supportata solo quando il server Free Share supporta una miniatura Video.
• I file in una cartella possono essere riprodotti solo quando sono dello stesso tipo.
• Il nome del file sottotitolo e il nome del file video devono essere uguali e posizionati nella stessa cartella.
• Se i file sottotitolo sono stati aggiunti dopo che una directory è già stata indicizzata, l'utente deve rimuovere e leggere la cartella all'elenco delle condivisioni.
• La qualità della riproduzione e del funzionamento potrebbe essere interessata dalla condizione della rete domestica.
• I file dei media removibili, quali chiavetta USB, DVD-drive ecc, sul server multimediale potrebbero non condividere correttamente.

Configurazione del menu OPZIONE

■ Lingua: selezionare la lingua preferita per il Display.
■ Lingua audio: selezionare la lingua dell'audio preferita. (Disponibile per i canali digitali che trasmettono più lingue audio).
■ Lingua sottotitoli: selezionare la lingua dei sottotitoli preferita o disattivare i sottotitoli. (Disponibile per i canali digitali che trasmettono più lingue dei sottotitoli).
■ Audiolesi: quando hearing impaired è attivo, lo schermo della TV offre alcune informazioni alle persone affette da problemi all'udito. Quando la funzione è disattivata, le informazioni verranno nascoste.
■ Nazione: mostrare il paese corrente.

OPZIONE Lingua Italiano Lingua audio Tedesco Lingua sottotitoli Tedesco Audiolesi Spento Nazione Germania Sistema file PVR Imp. di fabbrica Sposta Regolare Premere "ENTER" per confermare Premere "MENU" per ripristinare

Funzionamento del menu

■ Imp. di fabbrica: ripristina le impostazioni di sistema a quanto predefinito dal produttore. Al termine del ripristino, la TV entra in modalità di standby.
■ E-POP: attiva o disattiva l'E-POP. La modalità E-POP è l'impostazione ottimale per gli ambienti commerciali.
■ Avvertenza per la salute: attiva o disattiva Health Remind. Se Health Remind è impostato su On, una finestra a comparsa ricorderà di fare una pausa a intervalli di due ore.
■ Sincronizzazione automatica: attiva o disattiva Switch Auto Sync.
■ Orologio: è possibile visualizzare il DTV Signal Stream Time o impostare il System Time (Impostare Auto Sync su Off in modalità ATV).
■ Sleep: selezionare un orario in cui la TV entra automaticamente in modalità di standby.
■ Spegn.auto: selezionare l'orario di spegnimento automatico desiderato. La TV entra automaticamente in modalità di standby se non si eseguono operazioni nel periodo di tempo impostato.
■ Fuso orario : selezionare il fuso orario e il Time offset.
■ Versioe Software : mostra le informazioni sul software attuale.
■ Agg. SW: aggiornare il software usando il dispositivo di memoria USB. Fare attenzione a non scollegare l'alimentazione o a rimuovere la chiavetta USB fino al completamento degli aggiornamenti. La TV si spegnerà e accenderà automaticamente una volta che gli aggiornamenti del software sono stati completati. Una volta che il software è stato aggiornato, le impostazioni audio e video effettuate torneranno alle impostazioni predefinite. Si consiglia di annotare le impostazioni in modo tale da ripristinarle facilmente dopo l'aggiornamento.

◆Per maggiori informazioni, contattare il rivenditore presso il quale è stata acquistata la TV.

OPZIONE E-POP Spento Avvertenza per la salute Spento Sincronizzazione automatica Acceso Orologio 00:00 Sleep Spento Spegn.auto 4H Fuso orario GMT+1 Sposta > Regolare Premere "ENTER" per confermare Premere "MENU" per ripristinare

OPZIONE Versione Software Agg. SW Sposta <> Regolare Premere "ENTER" per conformare Premere "MENU" per ripristinare

Funzionamento del menu

Istruzioni di funzionamento de lla PVR

Come usare la funzione PVR?

□ Preparazione

① Inserire la chiavetta USB o il disco rigido USB nello slot USB sul lato sinistro del televisore.

NOTA:

• Il disco USB deve avere una capacità di almeno 512 MB.
• Il dispositivo USB deve supportare le specifiche di alta velocità USB 2.0.
  ② Accendere la TV in modalità DTV premendo il pulsante SOURCE sul telecomando, la funzione PVR può essere usata solo in modalità DTV;
  ③ Quindi premere il pulsante MENU sul telecomando per visualizzare il menu principale, premere il pulsante ◀/▶ per selezionare il menu OPZIONE, quindi premere il pulsante ENTER;

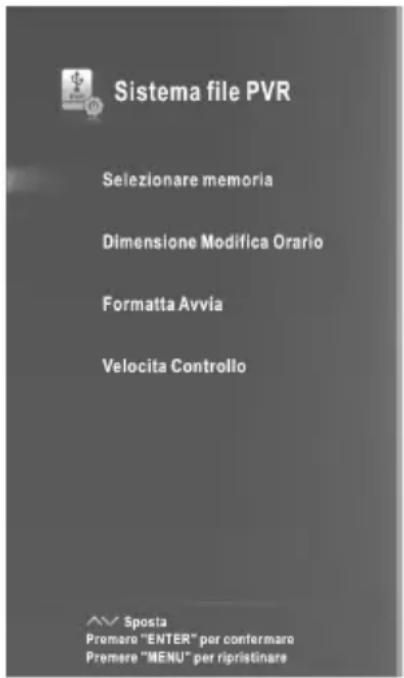

  ④ Premere i pulsanti ▲/▼ per selezionare Sistema file PVR (In modalità DTV), quindi premere ENTER per accedere al sottomenu.

Impostazioni

- Selezionare memoria: selezionare un disco usato come PVR.

Sistema file PVR Selezionare memoria Dimensione Modifica Orario Formatta Avvia Velocita Controllo Sposta Premere "ENTER" per confermare Premere "MENU" per ripristinare

NOTA:

- Alcuni modelli sono dotati di due ingressi USB e quando due dispositivi USB sono inseriti è possibile usare più dischi.

• Dimensione Modifica Orario: è possibile selezionare la dimensione della memoria per la funzione Time Shift.
• Formatta Avvia: formattare il disco USB.

NOTA:

• Prima della formattazione, effettuare un back up di tutti i file importanti.
• Durante la formattazione del dispositivo, non scollegare il dispositivo o spegnere l'alimentazione. Se il dispositivo USB non può essere formattato o il sistema non riesce a controllarlo, significa che il dispositivo non è compatibile con la TV o è danneggiato. Il dispositivo USB più grande avrà bisogno di più tempo per essere formattato, attendere fino al termine della formattazione.

- Velocita Controllo: premere ENTER per verificare la velocità del dispositivo di memorizzazione.

□ Registrazione

Esistono due tipi di registrazione: Instant Recording e Schedule Recording. Instant Recording può registrare i programmi TV correnti, mentre Schedule Recording si attiva a un orario specifico e registra automaticamente i programmi TV nel giorno, ora e per la durata selezionata.

Funzionamento del menu

- Instant Recording

① Selezionare il canale desiderato, premere il pulsante ● per iniziare a registrare.
② Continuerà a registrare finché non viene premuto il pulsante ■ (stop) o la memoria è piena. Sullo schermo comparirà un menu quando la TV inizierà a registrare.

Informazionisul programma Nome del canale Simbolo di registrazione Menu delle funzioni Tempo di registrazione Spazio di memoria libero del dispositivo USB

Premere il pulsante ● per visualizzare/nascondere il menu di registrazione.

Premere il pulsante blu per aggiungere una miniatura.

Premere il pulsante verde per mostrare l'elenco delle miniature.

Premere il pulsante giallo per rimuovere la miniatura.

L'unità può effettuare delle registrazioni programmate quando la TV è accesa o in modalità di standby.

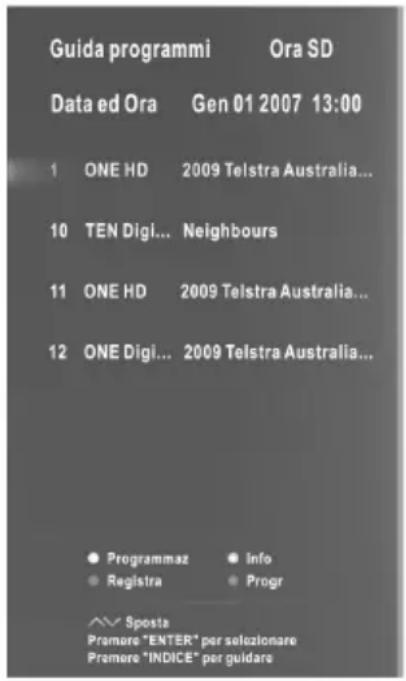

① Premere il pulsante EPG per visualizzare il menu EPG.
② Quindi premere il pulsante rosso che attiverà il sottomenu di registrazione con timer. Nel menu è possibile impostare l'orario e la modalità di registrazione.
③ Premere il pulsante ▲/▼ per selezionare le diverse impostazioni e premere il pulsante ◀/► per modificare le impostazioni. Dopo aver completato la regolazione delle impostazioni in base alle opzioni desiderate, premere il pulsante ENTER per salvare la registrazione programmata.

NOTA:

• Possono essere impostati diversi programmi da registrare. Per fare ciò, premere il pulsante giallo in modalità EPG che mostrerà l'elenco completo. I diversi programmi non devono sovrapporsi e deve essere presente almeno un minuto di pausa tra i due programmi.
• Se la registrazione si avvia in modalità di standby, gli indicatori anteriori cambieranno colore e l'unità non mostrerà immagini o emetterà suoni. Premere il pulsante ⏻ per accendere lo schermo.

□ Riproduzione dei programmi registrati

Opzione1:

Al termine della registrazione, premere il pulsante INDEX per visualizzare l'elenco Registrato.

① Premere il pulsante ▲/▼ per selezionare il file registrato, quindi premere ENTER per riprodurre il file.

Funzionamento del menu

② Premere il pulsante rosso per eliminare il file che non interessa più.
③ Premere il pulsante verde per disporre i file in ordine ascendente o discendente.
④ Premere il pulsante INDEX per modificare l'elenco per tipi diversi.
⑤ Premere il pulsante ▶ per catturare l'immagine corrente del canale.
⑥ Premere il pulsante 🏠 per eliminare l'immagine catturata.
⑦ Premere il pulsante EXIT per uscire dal menu.

Opzione2:

Inoltre, è possibile riprodurre il programma registrato in modalità USB.

① Premere il pulsante 📋 per visualizzare il menu Smart Home.
② Sare il pulsante ▲/▼/◄/► per selezionare MOVIE, quindi premere ENTER.
③ Usare le frecce e il pulsante per accedere al disco desiderato.
④ Usare le frecce e il pulsante ENTER per aprire la cartella.
⑤ Usare le frecce per selezionare il file. Usare il pulsante ENTER per selezionare o deselezionare un file. Premere il pulsante ▶ per riprodurre i file selezionati. Se nessun file è stato selezionato, tutti i file nella cartella verranno riprodotti in sequenza dopo aver premuto il pulsante ▶

⑥ Premere il pulsante MENU per visualizzare la schermata menu durante la riproduzione.

⑦ Muovere il cursore sulla barra di progresso della riproduzione, quindi premere il pulsante rosso per impostare l'orario che si desidera saltare, premere il pulsante EXIT per annullare le impostazioni.

⑧ Premere il pulsante ■ per interrompere la riproduzione del file.

⑨ Premere il pulsante EXIT per tornare alla schermata del menu principale Smart Home.

□ Funzione Time Shift

Questa funzione permette alla TV di registrare automaticamente dei programmi TV in tempo reale e di renderli disponibili per la visione in qualsiasi momento. Con la funzione Time shift attiva, è possibile riavvolgere la normale visualizzazione TV in qualsiasi momento senza perdersi nulla della trasmissione in tempo reale.

Premere il pulsante T-Shift per attivare la funzione Time Shift. La TV memorizza il canale dal momento in cui si desidera registrare.

Informazioni sul programma Nome del canale Menu delle funzioni Orario Time shift Barra di progresso della riproduzione Time shift

Se il dispositivo USB dedicato alla registrazione viene scollegato, i file Time Shift che erano stati salvati vengono eliminati automaticamente.

Funzionamento del menu

Configurazione del menu Blocca

■ Blocco sist.: la funzione impedisce il funzionamento non autorizzato del televisore, senza l'inserimento della password di quattro cifre. Quando Lock System è attivo e il sistema è bloccato, è necessario inserire la password del sistema in Auto sintonizzazione, Sintonizzazione manuale, Modifica programmi o Predefinito. Premere i pulsanti numerici corretti per inserire la password.

La password predefinita è 0000.

NOTA: • dopo che la correzione della password è stata confermata, ricordarla per inserirla nel menu Parent Guide, tutte le funzioni non possono essere attivate finché non viene inserita la password corretta. Nel caso in cui la password venga dimenticata, rimane valida la super password 1225.

Blocca Blocco sist. Spento Imp.password Blocco Ch. Blocco parent. Spento Sposta Regolare Premere "ENTER" per confermare Premere "MENU" per ripristinare

■ Imp.password: è possibile impostare una password privata. Premere i pulsanti numerici sul telecomando per impostare la nuova password. L'impostazione è riuscita con successo dopo aver inserito per due volte la nuova password. La TV tornerà al menu precedente.
■ Blocco Ch. (In modalità ATV/DTV): premere il pulsante verde LOCK per bloccare il programma disponibile desiderato. Premere nuovamente il pulsante verde per sbloccarlo. Per vedere un programma bloccato, premere il pulsante ENTER per accedere alla schermata di inserimento della password. Digitare la password di quattro cifre.
■ Blocco parent. (In modalità DTV): questa funzione impedisce ai bambini di guardare i programmi TV per adulti, in base al limite impostato. Questa funzione compare sulla base delle informazioni fornite dalla stazione radiotelevisiva. Pertanto, se il segnale riceve informazioni errate, la funzione non viene attivata.

Funzionamento del menu

Modalita' hotel

Premere il pulsante SOURCE per visualizzare il Source Menu, quindi premere 2012 per accedere alla modalità Hotel per regolare le relative impostazioni.

■ Abilitare hotel: attivare o disattivare Hotel Enable premendo i pulsanti ◀/►. Quando la funzione è attiva, scollegare l'alimentazione elettrica e la modalità hotel verrà attivata. La TV entrerà automaticamente in modalità hotel quando verrà riaccesa.
- Quando la funzione Hotel Enable è attiva, la sintonizzazione e la funzione Programme Edit sono bloccate.
■ Su sorgente: impostare la sorgente del segnale di ingresso premendo i pulsanti ◀/►. (Quando la TV è accesa verrà visualizzata la sorgente del segnale predefinita).
■ Su canale: impostare il canale predefinito premendo i pulsanti ◀/▶. (Quando la TV è accesa verrà visualizzato il canale predefinito).
Volume attivato: impostare il volume predefinito premendo i pulsanti ◀/▶. (Il volume predefinito è il volume quando la TV è accesa. Ricordare che il volume predefinito deve essere inferiore al volume massimo).
Volume massimo: impostare il volume massimo premendo i pulsanti ◀/►. Se il volume massimo è inferiore al volume predefinito, la priorità è data al volume massimo.
■ Modalità immagine impostare la modalità Immagine predefinita premendo i pulsanti ◀/►.
■ Modalità Suono: impostare la modalità Audio predefinita premendo i pulsanti ◀/▶.
■ Trasferimento elenco canali: è possibile esportare tutte le informazioni sui canali (incluse numero del canale, nome del canale, frequenza, ecc.) nel disco U, durante il back up delle informazioni sui canali di questa unità. Il sistema creerà automaticamente un

file dati in cui memorizzare le informazioni sui canali esportati. Se non è possibile ripristinare le informazioni sui canali iniziali dopo le operazioni SORT, MOVE, DEL, SKIP, LOCK, ecc., importare le informazioni sui canali dalla USB.

Modalita' hotel Abilitare hotel < Acceso > Su sorgente < DTV > Su canale < 1 > Volume attivato < 30 > Volume massimo < 60 > Modalità immagine < Standard > Modalità Suono < Standard > Trasferimento elenco canali Sposta ☐ Regolare Premare "ENTER" per confermare

Trasferimento elenco Esporta alla USB Importa dalla USB Sposta Premere "MENU" per ripristinare Premere "ENTER" per confermare

Pulsanti speciali importanti

Guida programmi (In modalità DTV)

Premere il pulsante EPG per visualizzare il menu Programme Guide. Questa funzione permette di conoscere le informazioni dettagliate sul canale, indicando l'orario del programma in riproduzione. Da PROGRAMME GUIDE è possibile controllare le informazioni sui programmi per i successivi otto giorni (se le informazioni sono rese disponibili dall'emittente radiotelevisivo). Premere il pulsante EXIT per uscire.

Programmazione: premere il pulsante giallo per visualizzare l'elenco dei programmi e l'orario di inizio. Info: premere il pulsante verde per le informazioni dettagliate sul canale attuale.

Registra premere il pulsante rosso per impostare i parametri per la registrazione. L'unità è in grado di effettuare delle registrazioni programmate quando la TV è accesa o in modalità di standby. Possono essere impostate più registrazioni programmate, ma i diversi programmi non devono sovrapporsi. Quando la registrazione si avvia in modalità di standby, gli indicatori anteriori cambieranno colore e l'unità non emetterà suoni o mostrerà immagini.

Progr: se si trova un programma desiderato che verrà trasmesso in futuro, premere il pulsante blu per prenotare il programma.

INDEX: modificare l'elenco per ORARIO o CANALE.

ENTER: premere per cambiare canale.

Guida programmi Ora SD Data ed Ora Gen 01 2007 13:00 1 ONE HD 2009 Telstra Australia... 10 TEN Digi... Neighbours 11 ONE HD 2009 Telstra Australia... 12 ONE Digi... 2009 Telstra Australia... Programmaz Info Registra Progr Sposta Premore "ENTER" per selezionare Premere "INDICE" per guidare

Lista Canali

Premere il pulsante LIST per visualizzare l'elenco dei canali.

Premere il pulsante ◀/▶ per selezionare una sorgente antenna.

Premere ▲/▼ per selezionare le voci, e i canali verranno cambiati automaticamente.

Premere il pulsante CH+/CH- per scorrere le pagine dell'elenco canali.

Premere il pulsante INDEX per dividere i canali per tipo diverso. (Solo per i canali satellitari).

Premere il pulsante LIST per uscire.

Lista preferiti

Premere il pulsante ♥ per visualizzare l'elenco dei preferiti.

Premere il pulsante ◀/▶ per selezionare una sorgente antenna.

Premere ▲/▼ per selezionare le voci, e i canali verranno cambiati automaticamente.

Premere il pulsante CH+/CH- per scorrere le pagine dell'elenco preferiti.

Premere il pulsante rosso, verde, giallo e blu per selezionare il gruppo di preferiti desiderato.

Premere il pulsante ♥ per uscire.

Lista Canali File Caro Scorlo 1 REDHARKER 2 CIB 3 CROSSHATCH 4 4/3 MONDESCOPE Name: canalico photo DavilM Poderos CHINASAT 65 FRC 5 MHz 100 % 100 % Spectra Antenna Pages Selecteda NRS Scorli

Lista preferiti Alt Care Satting PanA PanB PanC PanD 1 RID=MARKER 2 CIB 3 CROSSHATCH 4 4x3_MONOSCOPE 1/1 Name: satifile CHRISAF 68 Info 100 MHz Satellite 100 % Poteness 100 % Spectra Antenna Page Tools Default Satiation

Televideo

Uso della funzione televideo

■ Visualizzazione televideo

1. Selezionare una stazione TV con un segnale televideo.
2. Premere il pulsante ☐ per accedere alla modalità televideo.
3. Premere nuovamente il pulsante ☐ per accedere alla modalità Mix, questa funzione permette di sovrapporre la pagina televideo al programma TV.
4. Premere per la terza volta il pulsante ☐ per uscire o tornare alla normale modalità TV/DTV.

■ Selezione delle pagine

1. Inserire il numero della pagina (tre cifre) usando i pulsanti numerici. Nel caso in cui si digiti un numero errato, è necessario completare il numero a tre cifre e quindi reinserire il numero di pagina corretto.
2. Per selezionare la pagina precedente o seguente usare il pulsante ▲/▼.

Blocco

Premere il pulsante ⚠️ per bloccare una pagina, e ripremerlo per rilasciare la pagina.

■ Indice

Premere il pulsante Ⓔi per accedere direttamente alla pagina dell'indice principale.

■ Allargare il testo

Quando viene visualizzata una pagina, è possibile raddoppiare la dimensione del testo per renderlo più facilmente leggibile.

1. Premere il pulsante ☐ per allargare la metà superiore della pagina.
2. Premere il pulsante ☐ nuovamente per allargare la metà inferiore della pagina.
3. Premere ancora una volta il pulsante ⚙ per tornare alla visualizzazione normale.

■ Modalità rivelazione

Per visualizzare le informazioni del televideo nascoste (es. Risposte a puzzle o quiz ecc.) premere il pulsante ☐?. Premere nuovamente il pulsante ☐? per rimuovere le informazioni dal monitor.

■ Sottopagina

Alcuni televideo possono contenere numerose sottopagine che vengono automaticamente impaginate in un determinato ciclo dalla stazione TV.

1. Per entrare in una determinata sottopagina premere direttamente il pulsante e selezionare il numero di pagina con i pulsanti numerici. Inserire il numero della sottopagina (es. 0003) per la terza sottopagina.
2. Premere nuovamente il pulsante per uscire dalla modalità di sottopagina.
3. Premere il pulsante ☐ per tornare alla normale modalità TV.

■ Pulsanti colorati (rosso, verde, giallo e blu)

Premere questi pulsanti per accedere direttamente alle pagine colorate corrispondenti visualizzate nella parte inferiore della schermata televideo.

Guida alla risoluzione dei problemi

Risoluzione dei problemi

Prima di contattare il tecnico addetto alle riparazioni, eseguire i seguenti semplici controlli. Se uno qualsiasi dei problemi persiste, scollegare la TV e rivolgersi all'assistenza.

PROBLEMA POSSIBILE SOLUZIONE
Nessun suono o immagine	- Verificare che la spina principale sia stata collegata a una presa di corrente.- Verificare di aver premuto il pulsante POWER sul davanti del televisore.- Verificare il contrasto delle immagini e le impostazioni di luminosità.
Immagini normali ma nessun suono	- Controllare il volume.- Audio disattivato? Premere il pulsante MUTE.- Provare con un altro canale, il problema potrebbe essere dovuto all'emittente radiotelevisivo.- I cavi audio sono stati installati correttamente?
Il telecomando non funziona	- Verificare l'eventuale presenza di un oggetto tra il prodotto e il telecomando che provochi ostruzione.- Le batterie sono state installate rispettando la corretta polarità (+ su +, - su -)?- Il televisore ha impostata la modalità di funzionamento remoto corretta: TV, VCR ecc.?- Installare delle nuove batterie.
L'alimentazione si è spenta improvvisamente	- È stato impostato il timer di spegnimento?- Controllare le impostazioni sul controllo dell'alimentazione. Alimentazione interrotta.- Nessuna trasmissione sulla stazione sintonizzata con auto sintonizzazione attivata.
Le immagini appaiono lentamente dopo l'accensione	- Si tratta di un fenomeno normale, l'immagine ha l'audio disattivato durante il processo di avvio del prodotto. Contattare il centro assistenza se l'immagine non compare dopo cinque minuti.
Nessun colore e colori scarsi o immagine di scarsa qualità	- Regolare il colore nel menu delle opzioni.- Mantenere una distanza sufficiente tra il prodotto e il VCR.- Provare con un altro canale, il problema potrebbe essere dovuto all'emittente televisivo.- I cavi VIDEO sono stati installati correttamente?- Attivare la funzione per il ripristino della luminosità delle immagini.
Strisce orizzontali o verticali o immagini tremolanti	- Verificare la presenza di interferenze locali come ad esempio, apparecchi o dispositivi elettrici o alimentati.
Scarsa ricezione di alcuni canali	- La stazione o il prodotto via cavo stanno manifestando dei problemi. Sintonizzarsi su un'altra stazione.- Il segnale della stazione è debole, riorientare l'antenna per ricevere meglio la stazione.- Verificare la presenza di possibili interferenze.
Righe o striature nelle	- Controllare l'antenna (Modificare la direzione
immagini dell'antenna	).
Nessuna uscita da uno degli altoparlanti	- Regolare l'equilibrio nel menu delle opzioni.

Guida alla risoluzione dei problemi

NOTA: è presente un problema nella modalità VGA (si applica solo la modalità VGA).

PROBLEMA POSSIBILE SOLUZIONE
Il segnale è fuori gamma.	- Regolare la risoluzione, la frequenza orizzontale o la frequenza verticale.- Verificare che il cavo del segnale sia collegato o allentato.- Controllare la sorgente di ingresso.
Barre o strisce verticali sullo sfondo e rumori orizzontali e posizione errata.	- Attivare l’auto configurazione o regolare orologio, fase o posizione H/V.
Il colore dello schermo è instabile o viene visualizzato un singolo colore	- Controllare il cavo del segnale.- Reinstallare la scheda video del PC.

Manutenzione

I primi malfunzionamenti possono essere prevenuti. Una pulizia attenta e regolare può prolungare la vita del televisore. Assicurarsi di spegnere l'alimentazione elettrica e scollegare il cavo di alimentazione prima di iniziare la pulizia.

Pulizia dello schermo

1. Qui di seguito viene descritto un ottimo modo per tenere la polvere lontana dello schermo per un breve periodo. Inumidire un panno morbido in una miscela di acqua tiepida e dell'ammorbidente delicato o del detergente per piatti. Strizzare il panno finché non è quasi asciutto, quindi usarlo per pulire lo schermo.
2. Accertarsi di rimuovere l'acqua in eccesso dallo schermo, quindi lasciarlo asciugare prima di accendere il televisore.

Pulizia dell'involucro

Per rimuovere lo sporco o la polvere dall'involucro, usare un panno morbido, asciutto e senza lanugine. Assicurarsi di non usare un panno bagnato.

Assenza prolungata

Nel caso in cui si preveda di non utilizzare la TV per un lungo periodo di tempo (come ad esempio per una vacanza), si consiglia di scollegare il cavo di alimentazione per proteggere il TV da possibili danni dovuti a temporali o sovratensioni.

Smaltimento delle vecchie apparecchiature elettriche

La direttiva europea 2002/96/CE sullo smaltimento dei rifiuti elettrici ed elettronici (WEEE), prevede che le vecchie apparecchiature elettriche domestiche non debbano essere smaltite nei normali rifiuti comunali indifferenziati. Le vecchie apparecchiature devono essere raccolte separatamente al fine di ottimizzare il recupero e il riciclaggio dei materiali che contengono, e di ridurre l'impatto sulla salute umana e sull'ambiente.

Il simbolo del “bidone con le ruote” cancellato sul prodotto intende ricordare i propri doveri, cioè che al momento dello smaltimento dell’apparecchio, quest’ultimo deve essere raccolto separatamente.

I clienti devono contattare le autorità locali o il rivenditore per maggiori informazioni relative al corretto smaltimento della loro vecchia apparecchiatura.

Collegamento della TValla base di supporto

collegamento della TV alla base di supporto

La TV deve essere collegata alle base di supporto in modo tale che non possa essere soggetta a spostamenti in avanti/indietro ne causare danni a persone e/o al TV stesso. Utilizzare solamente le viti allegate.

1.Se la base di supporto e` in vetro:

Inserire le viti all'interno degli appositi spazi ed avvitare fermamente.

2.Se la base di supporto e` in plastica:

Avvitare le viti come indicato nella figura.

Nota:

Se le viti non dovessere essere avvitate in modo corretto, il TV potrebbe cadere. Tutte le figure hanno puro scopo referenziale; il materiale e la forma possono differire dall'originale in accordo al modello.

Inhoudsopgave

NL

Waarschuwing.... 1
