MANUALE UTENTE KD-R301 JVC

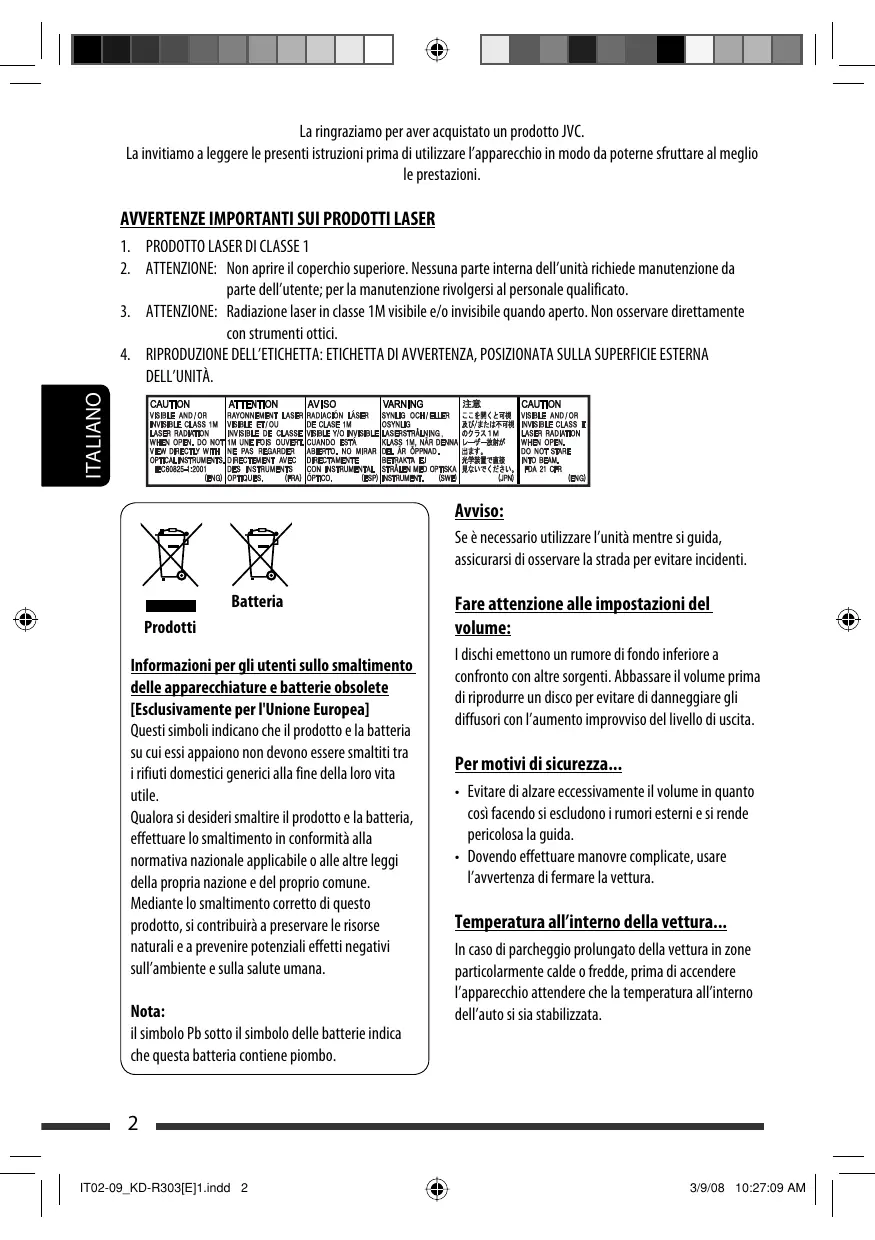

22/9/08 3:13:03 PM La ringraziamo per aver acquistato un prodotto JVC. La invitiamo a leggere le presenti istruzioni prima di utilizzare l’apparecchio in modo da poterne sfruttare al meglio le prestazioni.

1. PRODOTTO LASER DI CLASSE 1

2. ATTENZIONE: Non aprire il coperchio superiore. Nessuna parte interna dell’unità richiede manutenzione da

parte dell’utente; per la manutenzione rivolgersi al personale qualificato.

3. ATTENZIONE: Radiazione laser in classe 1M visibile e/o invisibile quando aperto. Non osservare direttamente

con strumenti ottici.

4. RIPRODUZIONE DELL’ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE ESTERNA

DELL’UNITÀ. Avviso: Se è necessario utilizzare l’unità mentre si guida, assicurarsi di osservare la strada per evitare incidenti. Batteria Prodotti Informazioni per gli utenti sullo smaltimento delle apparecchiature e batterie obsolete [Esclusivamente per l'Unione Europea] Questi simboli indicano che il prodotto e la batteria su cui essi appaiono non devono essere smaltiti tra i rifiuti domestici generici alla fine della loro vita utile. Qualora si desideri smaltire il prodotto e la batteria, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione e del proprio comune. Mediante lo smaltimento corretto di questo prodotto, si contribuirà a preservare le risorse naturali e a prevenire potenziali effetti negativi sull’ambiente e sulla salute umana. Nota: il simbolo Pb sotto il simbolo delle batterie indica che questa batteria contiene piombo. Fare attenzione alle impostazioni del volume: I dischi emettono un rumore di fondo inferiore a confronto con altre sorgenti. Abbassare il volume prima di riprodurre un disco per evitare di danneggiare gli diffusori con l’aumento improvviso del livello di uscita. Per motivi di sicurezza...

• Evitare di alzare eccessivamente il volume in quanto così facendo si escludono i rumori esterni e si rende pericolosa la guida.
• Dovendo effettuare manovre complicate, usare l’avvertenza di fermare la vettura. Temperatura all’interno della vettura... In caso di parcheggio prolungato della vettura in zone particolarmente calde o fredde, prima di accendere l’apparecchio attendere che la temperatura all’interno dell’auto si sia stabilizzata.

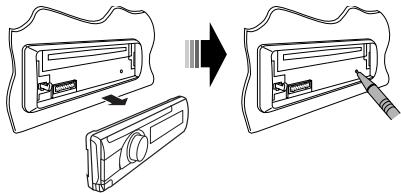

IT02-09_KD-R303[E]1.indd 2 3/9/08 10:27:09 AM Come inizializzare l’apparecchio Per I’Italia: “Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95”

• Prestare attenzione a non lasciar cadere il disco quando viene espulso.
• Se questo metodo non funziona, provare a inizializzare l’unità. DISPOSITIVI ESTERNI Ascolto di altri componenti esterni .............. 11 Rilascio del pannello di comando IMPOSTAZIONI Selezione di una modalità sonora predefinita ................................................ 12 Operazioni con il menu ................................ 13 Collegamento del pannello di comando RIFERIMENTI Ulteriori informazioni sull’unità ................... Guida e rimedi in caso di problemi di funzionamento ......................................... Manutenzione.............................................. Specifiche..................................................... ITALIANO INDICE

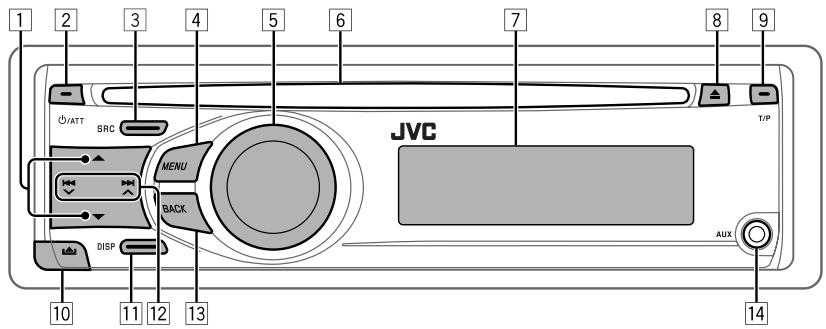

IT02-09_KD-R303[E]1.indd 3 3/9/08 10:27:12 AM ITALIANO Operazioni di base 1 • FM/AM: Selezione della stazione predefinita.

• CD: Selezionare cartella.
• Attenuazione del suono (se l’unità è accesa).
• Spegnere l'unità [Tenere premuto]. Seleziona la sorgente. FM = CD *1 = AUX IN *2 = AM *2 = (torna all’inizio)
• Per accedere a operazioni su elenchi.
• Immettere le impostazioni di menu [Tenere premuto].
• Controllare il volume o la selezione [Ruotare] . *3
• Confermare la selezione [Premere] .*3
• FM: Attivazione della modalità predefinita SSM [Tenere premuto] .*3
• CD: Attivazione della modalità di riproduzione [Tenere premuto] .*3 Vano di caricamento Finestra del display 8 Espulsione disco. 9 • Attivazione/disattivazione della ricezione in TA

• Per attivare la modalità di ricerca PTY [Tenere premuto]. Rilascio del pannello. Modifica delle informazioni sul display.
• FM/AM: Ricerca le stazioni.
• CD: Selezionare una traccia Per tornare al menu precedente. Jack di ingresso AUX (ausiliario) *1 Non è possibile selezionare “CD” come sorgente di riproduzione se non è presente alcun disco all’interno dell’unità. *2 Non è possibile selezionare queste sorgenti se sono stata disattivate nel menu (vedere “Operazioni con il menu” a pagina 15). *3 Denominato anche “Manopola di controllo” in questo manuale.

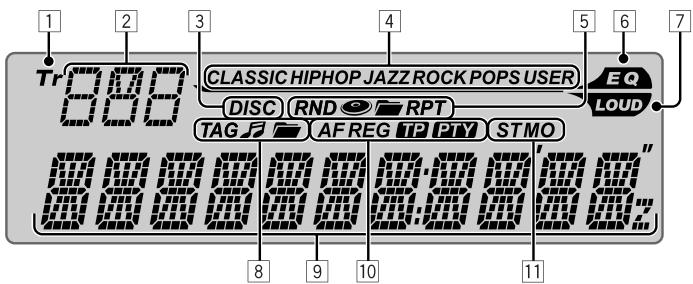

IT02-09_KD-R303[E]1.indd 4 3/9/08 12:41:25 PM 1 Spia Tr (traccia) 2 Display sorgente / Numero traccia / Numero cartella / Spia conteggio alla rovescia 3 Spia DISC 4 Spie della modalità sonora—CLASSIC, HIP HOP,

JAZZ, ROCK, POPS, USER

7 Spia LOUD (sonorità) 8 Spie di informazioni del disco—TAG (informazioni Tag), (traccia/file), (cartella) ITALIANO Finestra del display 9 Display principale p Spie Radio Data System—AF, REG, TP, PTY q Spie di ricezione radio—ST (stereo), MO (mono) 5 Modalità di riproduzione / indicatore opzione— RND (casuale), (disco), (ripeti) 6 Spia EQ (equalizzatore) (cartella), RPT OPERAZIONI IT02-09_KD-R303[E]1.indd 5

• Vedere anche pagina 13.

Annullare le demo del display Selezionare “DEMO”, quindi “DEMO OFF”. ITALIANO Impostare l’orologio [Ruotare] = [Premere] Selezionare “CLOCK” = “CLOCK SET”. Regolare l’ora, quindi premere una volta il selettore di comando per procedere alla regolazione dei minuti. Selezionare “24H/12H”, quindi “24 HOUR” o “12 HOUR”.

• Per tornare al menu precedente, premere BACK. Quando l’alimentazione viene disattivata: controllare l’ora quando “CLOCK DISP” è impostato su “CLOCK OFF” (vedere a pagina 13) Quando l’alimentazione viene riattivata: Modificare le informazioni visualizzate dalla sorgente attualmente in uso FM/AM Frequenza della stazione = Orologio = (torna all’inizio) Radio Data System FM = (torna all’inizio)

Nome della stazione (PS) = Frequenza della stazione = Tipo di programma (PTY) = Orologio CD audio/CD Text: Titolo del disco/esecutore *1 = Titolo della traccia *1 = Tempo di riproduzione trascorso con il numero della traccia corrente = Ora con il numero della traccia corrente = (torna all’inizio) MP3/WMA: Nome dell’album/esecutore (nome della cartella) *2 = Titolo della traccia (nome del file) *2 = Tempo di riproduzione trascorso con il numero della traccia corrente = Ora con il numero della traccia corrente = (torna all’inizio) *1 Se il disco corrente è un CD audio, viene visualizzato “NO NAME”. *2 Se un file MP3/WMA non dispone di informazioni Tag o “TAG DISPLAY” è impostato su “TAG OFF” (fare riferimento alla pagina 13), vengono visualizzati i nomi della cartella e del file.

Selezione di “FM” o “AM”. Ricercare una stazione da ascoltare—Ricerca automatica. Se la ricezione di una trasmissione FM stereo è disturbata

Selezionare l'intervallo di numeri predefinito nel quale salvare.

• Vedere anche pagina 14. ITALIANO Ricerca manuale: tenere premuto uno dei due pulsanti fino a che “M” non inizia a lampeggiare sul display, quindi premere lo stesso pulsante ripetutamente.
• Quando si riceve una trasmissione stereo FM con un segnale sufficientemente forte, sul display si illumina l’indicazione “ST”.

[Ruotare] = [Premere] Selezionare “TUNER” = “MONO” = “MONO ON” La ricezione viene migliorata, ma verrà perso l’effetto stereo.

• “MO” si illumina sul display. Per ripristinare l’effetto stereo, ripetere la stessa procedura per selezionare “MONO OFF”. La spia MO si spegne. Preimpostazione automatica delle stazioni FM—SSM (Strong-station Sequential Memory) Le stazioni FM locali con i segnali più forti sono ricercate e memorizzate automaticamente. Per predefinire altre 6 stazioni, ripetere la procedura dal punto 1. Impostazione predefinita manuale (FM/AM) È possibile predefinire fino a 18 stazioni in FM e 6 stazioni in AM. Es.: memorizzazione della stazione FM a 92,50 MHz nel numero predefinito “04”.

È possibile impostare fino a 18 stazioni per FM.

Mentre si ascolta una stazione...

Selezionare il numero predefinito “04”. Continua alla pagina seguente OPERAZIONI IT02-09_KD-R303[E]1.indd 7

Avviare la ricerca del programma preferito. oppure Selezione di una stazione predefinita oppure Quando una stazione trasmette un programma con codice PTY identico a quello selezionato, l'unità si sintonizza su tale stazione. Uso della ricezione in standby Ricezione in TA Standby ITALIANO [Ruotare] = [Premere] Le funzionalità seguenti sono disponibili solo per le stazioni Radio Data System FM. Ricerca di un programma Radio Data System FM—Ricerca PTY È possibile sintonizzarsi su una stazione che trasmette il programma preferito effettuando la ricerca di un codice PTY.

Viene visualizzato l’ultimo codice PTY. Selezionare uno dei tipi di programmi preferiti o un codice PTY. La ricezione in TA Standby consente la commutazione temporanea dell’unità sui notiziari di informazione sul traffico (TA) da qualsiasi sorgente diversa da stazioni AM. Il volume passa al livello predefinito TA, se il livello attuale è inferiore al livello predefinito (vedere pagina 14). Per attivare la ricezione in TA Standby La spia TP (Traffic Programme) si accende o lampeggia.

• Se la spia TP si accende, la ricezione in TA Standby è attiva.
• Se la spia TP lampeggia, la ricezione in TA Standby non è ancora attiva. (Questo si verifica quando si ascolta una stazione FM senza i segnali Radio Data System richiesti per la ricezione in TA Standby). Per attivare la ricezione, sintonizzare l’unità su un’altra stazione che fornisca questi segnali. La spia TP terminerà di lampeggiare e rimarrà accesa. Per disattivare la ricezione in TA Standby La spia TP si spegne.

IT02-09_KD-R303[E]1.indd 8 15/9/08 3:41:49 PM Per attivare e selezionare il codice PTY preferito per la ricezione in PTY standby, vedere pagina 14. La spia PTY si accende o lampeggia.

• Se la spia PTY si accende, la ricezione in PTY Standby è attiva.
• Se la spia PTY lampeggia, la ricezione in PTY Standby non è ancora attiva. Per attivare la ricezione, sintonizzare l’unità su un’altra stazione che fornisca questi segnali. La spia PTY terminerà di lampeggiare e rimarrà accesa. Per disattivare la ricezione in PTY Standby, selezionare “PTY OFF” per il codice PTY (vedere pagina 14). La spia PTY si spegne. Tracking dello stesso programma—Network-Tracking Reception Quando si viaggia in un’area in cui la ricezione FM non è sufficiente, questa unità si sintonizza automaticamente su un’altra stazione Radio Data System FM della stessa rete che trasmetta lo stesso programma con segnali di intensità maggiore (vedere l’illustrazione seguente). Selezione automatica della stazione—Ricerca di programmi In genere, quando viene selezionato un numero predefinito viene effettuata la sintonizzazione alla stazione predefinita per quel numero. Se i segnali della stazione predefinita Radio Data System FM non sono sufficientemente forti per una buona ricezione, attraverso i dati AF (Alternative Frequency) l’unità si sintonizza su un’altra frequenza che trasmette lo stesso programma della stazione predefinita originaria.
• Sono necessari alcuni secondi perché l’unità si sintonizzi su un’altra stazione mediante la ricerca di programmi.
• Vedere anche pagina 14. ITALIANO Ricezione in PTY Standby La ricezione in PTY Standby consente la commutazione temporanea dell’unità sui programmi PTY preferiti da qualsiasi sorgente diversa da stazioni AM. Codici PTY NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (musica), ROCK M (musica), EASY M (musica), LIGHT M (musica), CLASSICS, OTHER M (musica), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (musica), OLDIES, FOLK M (musica), DOCUMENT Programmare A trasmissione su diverse aree di frequenza (01 – 05) Al momento della consegna, è attivata la funzione Network-Tracking Reception. Per modificare la funzione Network-Tracking Reception, vedere “AF-REG” a pagina 14. OPERAZIONI IT02-09_KD-R303[E]1.indd 9

22/9/08 11:00:26 AM ITALIANO Operazioni con i dischi

Inserire un disco Tutte le tracce verranno riprodotte ripetutamente finché non si cambia sorgente o si espelle il disco. Interruzione della riproduzione ed espulsione del disco

• Viene visualizzata l'indicazione “NO DISC”. Per attivare un'altra sorgente di riproduzione, premere SRC. Blocco dell’espulsione disco Premendo (o tenendo premuti) i seguenti tasti, è possibile... MP3/WMA: Selezionare una cartella [Premere] Selezionare una traccia [Tenere premuto] Avanti/indietro rapido di tracce Per annullare il blocco, ripetere la stessa procedura. Selezione di una traccia/cartella [Ruotare] = [Premere]
• Per dischi MP3/WMA, selezionare la cartella di interesse, quindi la traccia da ascoltare tramite il selettore di comando.
• Per tornare al menu precedente, premere BACK.

OPERAZIONI IT10-17_KD-R303[E]1.indd 10 3/9/08 10:38:52 AM Selezione delle modalità di riproduzione REPEAT TRACK RPT È possibile utilizzare solo una delle seguenti modalità di riproduzione alla volta. FOLDER RPT

: Ripete la traccia attualmente selezionata : MP3/WMA: Ripete la cartella attualmente selezionata FOLDER RND

[Ruotare] = [Premere] REPEAT Ô RANDOM

[Ruotare] = [Premere] ALL RND : MP3/WMA: Riprodurre tutte le tracce della cartella corrente a caso, quindi quelle delle cartelle successive : Ripete tutte le tracce in ordine casuale

• Per annullare la riproduzione ripetuta o casuale, selezionare “RPT OFF” o “RND OFF”.
• Per tornare al menu precedente, premere BACK. ITALIANO RANDOM Ascolto di altri componenti esterni È possibile collegare un componente esterno al jack di ingresso AUX (ausiliario) nel pannello di controllo. Preparazione: Verifica che “AUX ON” sia selezionato nell'impostazione “SRC SELECT” = “AUX IN” vedere a pagina 15.

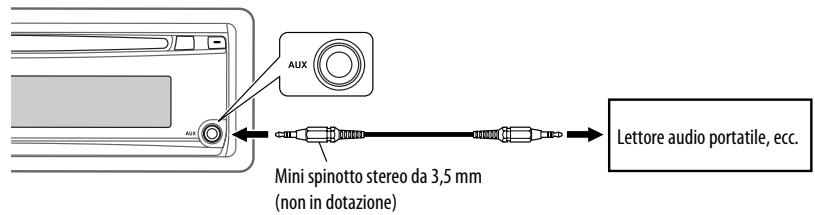

Selezionare “AUX IN”.

Accendere il componente collegato e avviare la riproduzione della sorgente. Regolare il volume. È possibile regolare il livello di ingresso ausiliario per evitare aumenti improvvisi del livello di uscita (vedere “AUX ADJUST” a pagina 14).

Regolare l’audio in base alle proprie preferenze (vedere pagina 12). Collegamento di un componente esterno all’ingresso AUX Lettore audio portatile, ecc. Mini spinotto stereo da 3,5 mm (non in dotazione)

3/9/08 10:38:54 AM Selezione di una modalità sonora predefinita È possibile selezionare una modalità del suono predefinita adatta al genere musicale in esecuzione.

• Vedere anche pagina 13 (“EQ”). Memorizzazione di modalità sonora personalizzata È possibile memorizzare le proprie impostazioni.

Selezionare “USER” per “EQ”. ITALIANO [Ruotare] = [Premere] [Ruotare] = [Premere] Selezionare “EQ” Selezionare “EQ” = “USER” Impostazione valore predefinito per ciascuna modalità audio Indicazione (per) USER (Suono neutro) BASS TREBLE LOUD Valori predefiniti

JAZZ (Musica jazz) +03 OFF +02 Durante la visualizzazione di “USER” sul display...

• Se non viene effettuata alcuna operazione per circa 30 secondi, l’operazione viene annullata.

Selezionare una tonalità. [Ruotare] = [Premere] BASS Ô TREBLE

Regolare il livello. Tono Livello BASS Da –06 a +06 TREBLE Da –06 a +06

Terminare la procedura.

[Ruotare] = [Premere] Ripetere il punto 2 se necessario.

CLOCK CLOCK DISP *1 Visualizzazione orologio CLOCK SET Regolazione dell’orologio 24H/12H Modo di visualizzazione dell’ora CLOCK ADJ *2 Regolazione orologio Impostazioni selezionabili, [pagina di riferimento]

• DEMO ON : La demo del display viene attivata automaticamente se non vengono effettuate operazioni per circa 20 secondi, [6]. : Annulla.
• CLOCK ON : L’orologio viene visualizzato sul display ogni volta che si spegne l’unità.
• CLOCK OFF : Annulla. Se l’unità è spenta, l’orologio può essere visualizzato per 5 secondi circa premendo DISP, [6]. : Regolare l’ora e quindi i minuti, [6]. [Valore predefinito: 0:00]
• 12 HOUR ITALIANO Valore predefinito: sottolineato : Vedere anche pagina 6 per l’impostazione.

DIMMER Oscuratore graduale SCROLL*3 Scorrimento

: L’orologio incorporato viene regolato automaticamente utilizzando i dati CT (Clock Time) in arrivo con il segnale Radio Data System. OFF : Annulla. Selezionare una modalità del suono predefinita adatta al genere musicale in esecuzione. USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ DIMMER ON : Attenua lievemente la luminosità del display e del tasto. DIMMER OFF : Annulla.

• SCROLL ONCE : Scorre una volta attraverso le informazioni visualizzate.
• SCROLL AUTO : Ripete lo scorrimento (a intervalli di 5 secondi).
• SCROLL OFF : Annulla. Se viene premuto DISP per più di un secondo è possibile ottenere lo scorrimento del display indipendentemente dall’impostazione. TAG DISPLAY
• TAG ON Visualizzazione tag
• TAG OFF : Visualizza le informazioni Tag durante la riproduzione di tracce MP3 o WMA. : Annulla. *1 Se spostando la chiave di accensione su “Off” l’alimentazione non viene interrotta, si consiglia di selezionare “CLOCK OFF” per risparmiare la batteria del veicolo. *2 Ha effetto solo quando vengono ricevuti dati CT (Clock Time). *3 Alcuni caratteri o simboli non verranno visualizzati sul display correttamente (oppure verranno cancellati). Continua alla pagina seguente IMPOSTAZIONI 13 IT10-17_KD-R303[E]1.indd 13 22/9/08 11:16:37 AM TUNER ITALIANO Categoria Voci del menu Impostazioni selezionabili, [pagina di riferimento] AF-REG *4
• AF ON : Quando i segnali attualmente ricevuti si indeboliscono, Frequenza l’unità passa automaticamente a un’altra stazione (è alternativa/ possibile che il programma sia diverso da quello ricevuto ricezione regionale attualmente), [9].
• Si accende la spia AF. : Quando i segnali attualmente ricevuti s’indeboliscono,
• AF-REG ON l’unità passa automaticamente a un’altra stazione che trasmette lo stesso programma.
• Si accendono le spie AF e REG.
• OFF : Annulla. PTY-STANDBY *4 PTY OFF, codici Attiva la ricezione in PTY Standby con uno dei codici PTY, PTY Standby PTY [9]. TA VOLUME *4 Volume dei notiziari di informazione sul traffico P-SEARCH *4 Ricerca programma MONO *6 Modalità mono IF BAND Banda di frequenza intermedia VOLUME 00 Valore predefinito: VOLUME 15 – VOLUME 50 (o VOLUME 00 – VOLUME 30)*5
• SEARCH OFF : Attiva la ricerca di programmi, [9]. : Annulla.

• MONO ON : Attiva la modalità mono per migliorare la ricezione, ma l’effetto stereo verrà perso, [7]. : Ripristina l’effetto stereo. : Aumenta la selettività del sintonizzatore in modo da ridurre le interferenze tra stazioni adiacenti. (Tuttavia si potrebbe perdere l’effetto stereo.) : La riproduzione sarà soggetta all’interferenza delle stazioni adiacenti, ma la qualità del suono non sarà compromessa e l’effetto stereo sarà mantenuto. : Regolare il bilanciamento di uscita dei diffusori anteriori e posteriori. [Valore predefinito: 00] : Regolare il bilanciamento di uscita dei diffusori di destra e di sinistra. [Valore predefinito: 00] : Annulla. : Per aumentare le frequenze basse e alte in modo da ottenere un suono ben bilanciato a un livello di volume basso. : Regola il livello di ingresso ausiliario in modo da evitare aumenti improvvisi del livello di uscita quando si cambia la sorgente a un componente esterno collegato all’ingresso AUX del pannello di comando.

• LOUD ON AUX ADJUST Regolazione del livello di ingresso ausiliario AUX ADJ 00 — AUX ADJ 05 Solo per stazioni FM Radio Data System. Dipende dal comando di uscita dell’amplificatore. Visualizzato solo se la sorgente è “FM”. Se vi sono due diffusori, impostare il livello dell’affievolimento su “00”. 14 IMPOSTAZIONI IT10-17_KD-R303[E]1.indd 14 15/9/08 3:42:08 PM AUDIO Categoria Voci del menu Impostazioni selezionabili, [pagina di riferimento] BEEP Tono di pressione tasti

• BEEP ON : Disattiva il tono dei tasti. : Attiva il tono dei tasti. TEL MUTING Esclusione dell’audio

• MUTING 1/ : Selezionare una delle due opzioni per escludere l’audio MUTING 2 durante l’utilizzo del telefono cellulare.
• MUTING OFF : Annulla. AM *9 Stazione AM

• AM ON : Disattiva “AM” nella selezione della sorgente. : Attiva “AM” nella selezione della sorgente, [4]. AUX IN *10 Ingresso ausiliario

• AUX ON : Disattiva “AUX IN” nella selezione della sorgente. : Attiva “AUX IN” nella selezione della sorgente, [4]. *8 Il livello del volume passa automaticamente a “VOLUME 30” se si passa a “LOW POWER” con il volume impostato a un livello superiore a “VOLUME 30”. *9 Visualizzato solo quando è selezionata una qualsiasi sorgente diversa da “AM”. *10 Visualizzato solo quando è selezionata una qualsiasi sorgente diversa da “AUX IN”. ITALIANO SRC SELECT

• LOW POWER : VOLUME 00 – VOLUME 30 (Selezionare questa opzione se AMP GAIN *8 Comando di uscita la potenza massima di ogni diffusore è inferiore a 50 W per dell’amplificatore evitarne il danneggiamento).
• HIGH POWER : VOLUME 00 – VOLUME 50 Ulteriori informazioni sull’unità Operazioni di base Accensione l’unità
• Premendo il pulsante SRC sull’unità, è anche possibile accendere l’unità. Se la sorgente è pronta, inizia anche la riproduzione.

• Dopo aver espulso il disco, viene visualizzata l'indicazione “NO DISC” e non è possibile utilizzare alcuni pulsanti. Inserire un altro disco o premere SRC per selezionare un'altra sorgente di riproduzione.
• Se non viene eseguita alcuna operazione per circa 30 dopo che il tasto MENU è stato premuto, l'operazione sarà annullata. Spegnimento dell’alimentazione
• Se viene spenta l’alimentazione durante l’ascolto di una traccia, alla successiva accensione la riproduzione inizierà dal punto in cui è stata interrotta. Generali
• Se si cambia la sorgente mentre si ascolta un disco, la riproduzione si interrompe. Quando viene nuovamente selezionata la sorgente “CD”, la riproduzione ricomincia dal punto in cui era stata precedentemente interrotta. Operazioni con il sintonizzatore Memorizzazione di stazioni in memoria
• Durante la ricerca SSM... – Tutte le stazioni memorizzate in precedenza vengono cancellate e viene effettuata la memorizzazione delle nuove stazioni. – Al termine della ricerca SSM, l'unità si sintonizza automaticamente sulla stazione memorizzata nel numero predefinito più basso.
• Quando viene memorizzata una stazione manualmente, la stazione preimpostata in precedenza viene cancellata quando la nuova stazione viene memorizzata nello stesso numero di pulsante.

IMPOSTAZIONI E RIFERIMENTI 15

IT10-17_KD-R303[E]1.indd 15 3/9/08 10:39:00 AM ITALIANO Operazioni Radio Data System FM

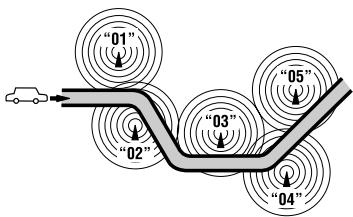

• La funzione Network-Tracking Reception richiede due tipi di segnali Radio Data System per funzionare correttamente, ovvero i segnali PI (Programme Identification) e AF (Alternative Frequency). Se la ricezione di tali dati non è corretta, la NetworkTracking Reception non funzionerà correttamente.
• Quando inizia la ricezione di un programma sul traffico in TA Standby, il volume TA passa automaticamente al livello predefinito, se il livello attuale è inferiore al livello predefinito.
• Quando la funzione Ricezione Frequenza Alternativa è attivata (con AF selezionata), viene attivata automaticamente anche la funzione NetworkTracking Reception. Allo stesso modo, la funzione Network-Tracking Reception non può essere disattivata senza disattivare la Ricezione frequenze alternative. (Vedere pagina 14). Operazioni con i dischi Avvertenza per la riproduzione di DualDisc
• Il lato non DVD di un “DualDisc” non è conforme allo standard “Compact Disc Digital Audio”. Pertanto, non è consigliato l’utilizzo di un lato non DVD di un DualDisc con questo prodotto. Generali
• Questa unità è stata progettata per riprodurre CD/CD Text e CD-R (registrabili)/CD-RW (riscrivibili) in formato CD audio (CD-DA), MP3 e WMA.
• Quando si inserisce un disco dal lato sbagliato, “PLEASE” e “EJECT” vengono visualizzati alternatamene sul display. Per espellere il disco, premere 0.
• Le “tracce” (i termini “file” e “traccia” vengono utilizzati alternativamente) MP3 e WMA vengono registrate nelle “cartelle”.
• Durante le operazioni di avanzamento o riavvolgimento rapido di una traccia MP3 o WMA, il suono sarà trasmesso in modo intermittente. Riproduzione di CD-R o CD-RW
• Utilizzare esclusivamente CD-R o CD-RW “finalizzati”.
• Qualora un disco includa sia file CD audio (CD-DA) che MP3/WMA, l’unità può riprodurre solo i file del tipo rilevato per primo.

• L’unità può riprodurre dischi a più sessioni, ma eventuali sessioni non chiuse verranno ignorate durante la riproduzione.
• La riproduzione di CD-R o CD-RW può essere impedita dalle caratteristiche del CD e dai seguenti motivi: – Il CD è sporco o graffiato. – Si è condensata umidità sulla lente all’interno dell’unità. – La lente all’interno dell’unità è sporca. – I file sui CD-R/CD-RW sono scritti con il metodo “Packet Write”. – Condizioni non corrette di registrazione (dati mancanti, ecc.) o del supporto (macchie, graffi, pieghe, ecc.).
• I CD-RW richiedono tempi di lettura più lunghi in quanto la riflettanza è inferiore rispetto ai normali CD.
• Non utilizzare i seguenti CD-R o CD-RW: – Dischi con adesivi, etichette o sigilli di protezione incollati sulla superficie. – CD sui quali è possibile stampare l’etichetta direttamente sulla superficie tramite una stampante a getto d’inchiostro. L’utilizzo di tali dischi in condizioni di elevata temperatura o umidità può causare malfunzionamenti o danni all’unità. Riproduzione di un disco MP3/WMA
• L’unità consente la riproduzione di file MP3/WMA con estensione <.mp3> o <.wma> (la distinzione tra lettere maiuscole e minuscole è ininfluente).
• L’unità consente di visualizzare nomi di album e artisti (esecutori), oltre a tag (Versione 1,0, 1,1, 2,2, 2,3 o 2,4) per file MP3 e WMA.
• L’unità può visualizzare solo caratteri a un byte. Non è quindi possibile visualizzare correttamente altri tipi di carattere.
• L’unità è in grado di riprodurre file MP3/WMA che soddisfino le condizioni seguenti: – Velocità in bit: 8 kbps — 320 kbps – Frequenza di campionamento: 48 kHz, 44,1 kHz, 32 kHz (per MPEG-1) 24 kHz, 22,05 kHz, 16 kHz (per MPEG-2) – Formato disco: ISO 9660 Level 1/ Level 2, Romeo, Joliet, nomi lunghi di Windows

IT10-17_KD-R303[E]f.indd 16 22/9/08 2:23:21 PM – File WMA codificati nei formati senza perdita d’informazioni, professionali e vocali. – File WMA non basati sul formato Windows Media ® Audio. – File WMA formattati con protezione da copia tramite DRM. – File contenenti dati in formati quali AIFF, ATRAC3, ecc.

• La funzione di ricerca funziona ma la velocità di ricerca non è costante. Espulsione di un disco
• Se non si rimuove il disco espulso entro 15 secondi l’unità lo reinserirà automaticamente o in modo da proteggerlo dalla polvere. La riproduzione viene avviata automaticamente. Operazioni con i menu ITALIANO

• Il numero massimo di caratteri per i nomi di file/ cartella varia in base ai formati di disco utilizzati (include 4 caratteri di estensione ovvero <.mp3> o <.wma>). – ISO 9660 Level 1: fino a 12 caratteri – ISO 9660 Level 2: fino a 31 caratteri – Romeo: fino a 128 caratteri – Joliet: fino a 64 caratteri – Nomi lunghi di Windows: fino a 128 caratteri
• L’unità è in grado di riconoscere un totale di 512 file, 255 cartelle e 8 livelli gerarchici.
• L’unità è in grado di riprodurre file registrati nel formato VBR (Variable Bit Rate o Velocità in bit variabile). Nei file registrati nel formato VBR è presente una discrepanza nella visualizzazione del tempo trascorso e non è mostrato quindi il tempo trascorso effettivo. Questa differenza diventa evidente specialmente con l’esecuzione della funzione di ricerca.
• L’unità non è in grado di riprodurre i file seguenti: – File MP3 codificati nel formato MP3i e MP3 PRO. – File MP3 codificati in un formato inadatto. – File MP3 codificati nel formato Layer 1/2.

• Se viene modificata l’impostazione “AMP GAIN” da “HIGH POWER” a “LOW POWER” quando il livello del volume è impostato su un valore maggiore rispetto a “VOLUME 30”, l’unità cambia automaticamente il livello del volume impostandolo su “VOLUME 30”. Guida e rimedi in caso di problemi di funzionamento FM/AM Generali I problemi di funzionamento non sono sempre seri. Controllare i punti seguenti prima di contattare un centro di supporto tecnico. Problema Soluzione/Causa

• Non viene emesso alcun suono dai diffusori.

• Regolare il volume al livello ottimale.
• Controllare i cavi e i collegamenti.

• L’unità non funziona. Inizializzare l’unità (vedere pagina 3).

• Impossibile selezionare “AUX IN”. Controllare l’impostazione “SRC SELECT” = “AUX IN” (vedere a pagina 15).

• L’impostazione automatica SSM non funziona. Memorizzare le stazioni manualmente.

• Interferenze statiche durante l’ascolto di programmi radiofonici. Collegare l’antenna correttamente.

• Impossibile selezionare “AM”. Controllare l’impostazione “SRC SELECT” = “AM” (vedere a pagina 15). Continua alla pagina seguente RIFERIMENTI IT10-17_KD-R303[E]1.indd 17

22/9/08 11:12:41 AM Riproduzione dei dischi Riproduzione MP3/WMA ITALIANO Problema Soluzione/Causa

• Impossibile riprodurre il disco. Inserire il disco correttamente.

• Impossibile riprodurre CD-R/CD-RW.
• Non è possibile saltare le tracce sui CD-R/ CD-RW.

• Inserire un CD-R/CD-RW finalizzato.
• Finalizzare il CD-R/CD-RW con il componente utilizzato per la registrazione.

• Il disco non può essere riprodotto né espulso.

• Sbloccare il disco (vedere pagina 10).
• Espellere il disco (vedere pagina 3).

• A volte il suono è interrotto.

• Interrompere la riproduzione durante la guida su strade sconnesse.
• Sostituire il disco.
• Controllare i cavi e i collegamenti.

• Sul display viene visualizzata l’indicazione “NO DISC”. Inserire un disco riproducibile nella fessura (slot) di caricamento.

• “PLEASE” e “EJECT” vengono visualizzati alternativamente sul display. Premere 0, quindi inserire un disco in modo corretto.

• Impossibile riprodurre il disco.

• Usare un disco con tracce MP3/WMA registrate nel formato conforme al livello 1 o livello 2 dello standard ISO 9660, Romeo o Joliet.
• Aggiungere l’estensione <.mp3> o <.wma> ai nomi dei file.

• Viene generato rumore. Passare a un’altra traccia oppure cambiare disco (non aggiungere il codice di estensione <.mp3> o <.wma> a tracce diverse da MP3 o WMA).

• È necessario un tempo di lettura più lungo (l’indicazione “READING” continua a lampeggiare sul display). Limitare l’uso di livelli gerarchici e cartelle.

• Le tracce non vengono riprodotte nell’ordine voluto. L’ordine di riproduzione viene determinato al momento della registrazione dei file.

• Il tempo di riproduzione trascorso non è corretto. Ciò può succedere a volte durante la riproduzione Ciò è causato dal modo in cui le tracce sono registrate.

• Non vengono visualizzati i caratteri corretti Questa unità può visualizzare soltanto lettere (ad esempio, il nome dell’album). (maiuscole), numeri e alcuni simboli.
• Microsoft e Windows Media sono marchi registrati o marchi di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

IT18-21_KD-R303[E]f.indd 18 22/9/08 2:29:16 PM Manutenzione Connettori Formazione di umidità L’umidità può condensarsi sulla lente all’interno dell’unità nei seguenti casi:

• A seguito dell’accensione del riscaldamento nella macchina.
• Se all’interno della macchina diventa molto umido. In questi casi, l’unità può funzionare in modo non corretto. In tal caso è necessario espellere il disco e lasciare l’unità accesa per alcune ore sino alla completa evaporazione dell’umidità. Per mantenere il disco pulito È possibile che i dischi sporchi non vengano eseguiti correttamente. Se un disco si sporca, pulirlo con un movimento diretto dal centro verso il bordo utilizzando un panno morbido.
• Per pulire i dischi non si devono mai usare solventi (ad esempio i prodotti convenzionali per la pulizia dei dischi di vinile, i prodotti spray, i diluenti, benzina per smacchiare, ecc.). Per riprodurre dischi nuovi È possibile che attorno ai bordi interni ed esterni dei dischi nuovi siano presenti macchie ruvide. Se si utilizzano dischi di questo tipo, l’unità potrebbe rifiutarli. Per pulire questo tipo di macchie ruvide, strofinare i bordi con una matita, una penna a sfera o altro oggetto simile. ITALIANO Pulizia dei connettori Il rilascio frequente del pannello di comando comporta un deterioramento dei connettori. Per ridurre al minimo questa possibilità, pulire periodicamente i connettori con uno strofinaccio o un panno di cotone inumidito con alcol, facendo attenzione a non danneggiare i connettori. Non utilizzare i dischi seguenti: CD singolo (disco da 8 cm) Disco deformato Adesivo e resti appiccicosi Etichetta adesiva Forma inusuale Disco C-thru (disco semitrasparente) Come maneggiare i dischi Quando viene estratto un disco Supporto centrale dalla confezione, premere il supporto centrale della custodia e alzare il disco afferrandolo per i bordi.
• Afferrare sempre il disco per i bordi. Non toccare la superficie di registrazione. Quando viene riposto un disco nella confezione, inserirlo delicatamente nel supporto centrale (con la superficie stampata rivolta verso l’alto).
• Assicurarsi di riporre i dischi nelle confezioni dopo l’uso. Componenti trasparenti o semitrasparenti sull’area da registrare RIFERIMENTI IT18-21_KD-R303[E]1.indd 19

11/9/08 5:33:01 PM Specifiche

SEZIONE AMPLIFICATORE AUDIO

Potenza in uscita massima: Anteriore/ Posteriore: 50 W per canale Potenza in uscita continua (RMS): Anteriore/ Posteriore: 19 W per canale in 4 Ω, da 40 Hz a 20 000 Hz con una inferiore allo 0,8% distorsione armonica totale. ITALIANO Impedenza di carico: 4 Ω (tolleranza da 4 Ω a 8 Ω) Intervallo di controllo del tono: Bassi: ±12 dB a 100 Hz Alti: ±12 dB a 10 kHz Risposta in frequenza: Da 40 Hz a 20 000 Hz Livello/impedenza linea in uscita: 2,5 V/20 kΩ carico (a fondo scala) Impedenza in uscita: 1 kΩ Altro terminale: Jack di ingresso AUX (ausiliario) SEZIONE SINTONIZZATORE Intervallo di frequenza: FM: Da 87,5 MHz a 108,0 MHz AM: MW: Da 522 kHz a 1 620 kHz LW: Da 144 kHz a 279 kHz Sintonizzatore FM Sensibilità utilizzabile: 11,3 dBf (1,0 μV/75 Ω) 50 dB Sensibilità di silenziosità: 16,3 dBf (1,8 μV/75 Ω) Selettività canale alternativo (400 kHz): 65 dB Risposta in frequenza: Da 40 Hz a 15 000 Hz Separazione stereo: 30 dB Sensibilità: 20 μV Selettività: 35 dB Sensibilità: 50 μV Sintonizzatore MW Sintonizzatore LW

IT18-21_KD-R303[E]1.indd 20 3/9/08 10:36:17 AM Tipo: Lettore Compact Disc Sistema di rilevamento del segnale: Pickup ottico senza contatto (laser semiconduttore) Numero di canali: 2 canali (stereo) Risposta in frequenza: Da 5 Hz a 20 000 Hz Gamma dinamica: 93 dB Rapporto segnale/interferenza: 98 dB Affievolimento periodico del suono e oscillazione del suono: Inferiori al limite misurabile Formato di decodifica MP3: (MPEG1/2 Audio Layer 3) Velocità max (Bit): 320 kB/sec. Formato di decodifica WMA (Windows Media® Audio): Velocità max (Bit): 192 kB/sec. ITALIANO

GENERALI Alimentazione: Tensione operativa: CC 14,4 V (tolleranza da 11 V a 16 V) Messa a terra: Massa negativa Temperatura operativa consentita: Da 0°C a +40°C Dimensioni (L × A × P): (approssimative) Dimensioni installazione: 182 mm × 52 mm × 160 mm Dimensioni pannello: 188 mm × 58 mm × 13 mm Peso: 1,3 kg (esclusi gli accessori) Design e specifiche soggetti a variazioni senza preavviso. RIFERIMENTI IT18-21_KD-R303[E]1.indd 21
