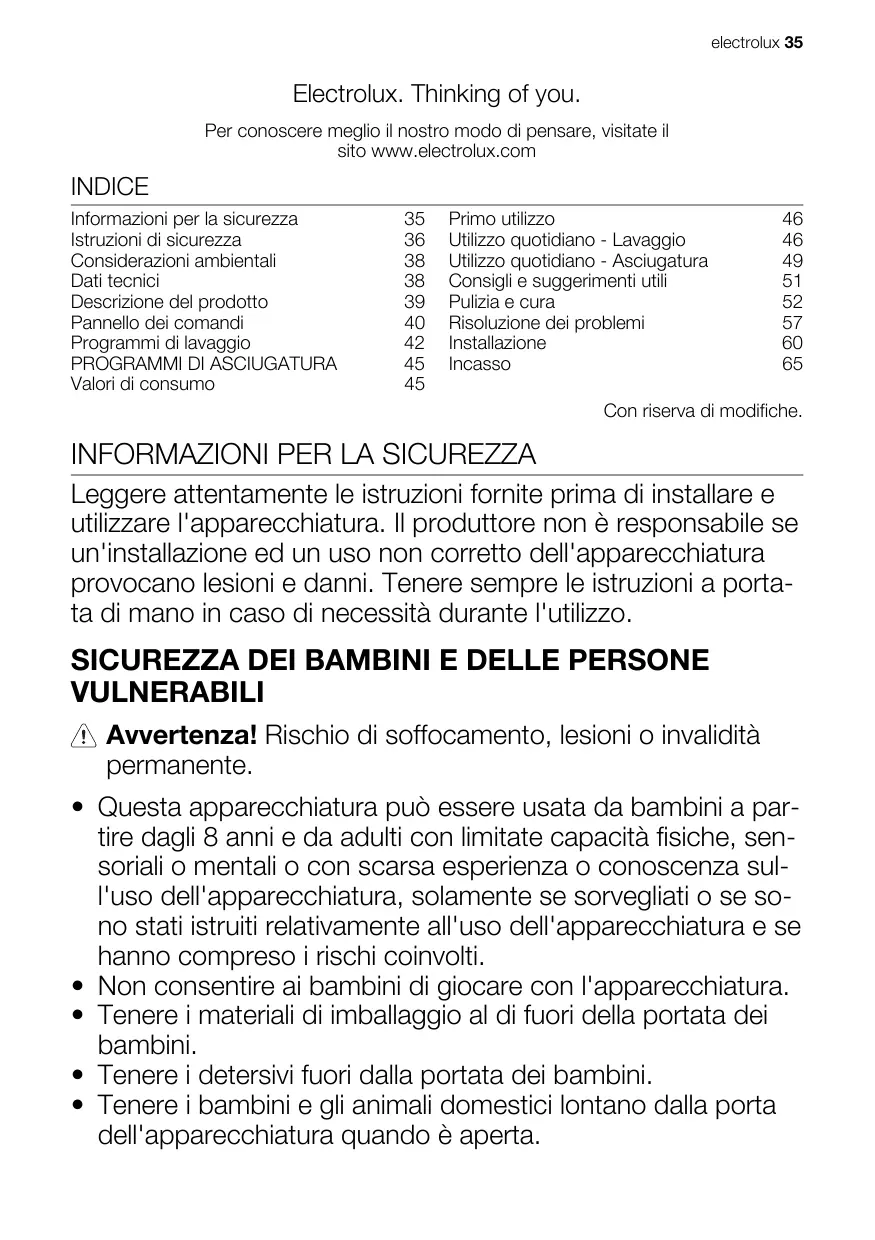

INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

SICUREZZA DEI BAMBINI E DELLE PERSONE

VULNERABILI Avvertenza! Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• Tenere i detersivi fuori dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dalla porta dell'apparecchiatura quando è aperta. 36 electrolux

• Se l’apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

AVVERTENZE DI SICUREZZA GENERALI

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Rispettare il volume massimo di 7 kg per il carico (fare riferimento al capitolo "Tabella programmi").
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.
• La pressione d'esercizio dell'acqua (minima e massima) deve essere compresa tra 0,5 bar (0,05 MPa) e 8 bar (0,8 MPa)
• Le aperture di ventilazione alla base (ove previste) non devono essere ostruite da un tappeto.
• L'apparecchiatura deve essere collegata correttamente all'impianto idrico con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.

ISTRUZIONI DI SICUREZZA

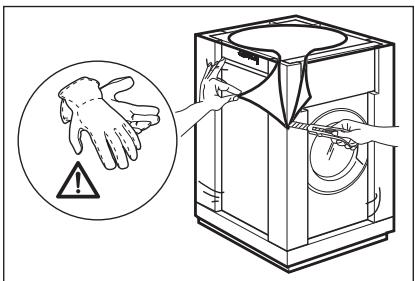

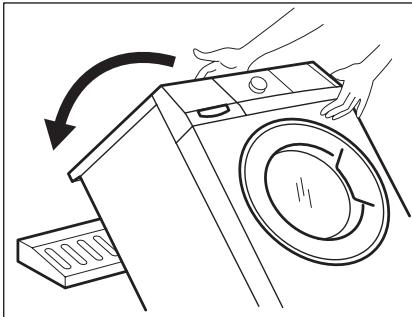

• Rimuovere tutti i materiali di imballaggio.

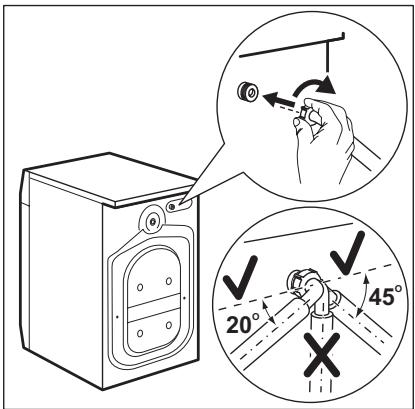

• Conservare i bulloni per il trasporto. Quando si sposta l'apparecchiatura è necessario bloccare nuovamente il cesto.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Non installare o utilizzare l'apparecchiatura in ambienti in cui la temperatura è al di sotto di 0°C o all'aperto.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Assicurarsi che il pavimento su cui è stata installata l'apparecchiatura sia in piano, resistente al calore e pulito.

• Non installare l'apparecchiatura in una posizione in cui non è possibile aprire completamente la porta.
• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.
• Assicurarsi che vi sia ricircolo d'aria tra l'apparecchiatura e il pavimento.
• Regolare i piedini per disporre dello spazio necessario tra l'apparecchiatura e la moquette. Collegamento elettrico Avvertenza! Rischio di incendio e scossa elettrica.
• L'apparecchiatura deve disporre di una messa a terra. electrolux 37

• Verificare che i dati elettrici riportati sulla targhetta del modello corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l’intervento dovrà essere effettuato dal Centro di Assistenza del produttore.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare solo la spina.
• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.
• Questa apparecchiatura è conforme alle direttive CEE. Collegamento dell’acqua
• Accertarsi di non danneggiare i tubi di carico e scarico dell'acqua.
• L'apparecchiatura va collegata all'impianto idrico servendosi dei tubi nuovi forniti in dotazione. I tubi usati non devono essere riutilizzati.
• Prima di collegare l’apparecchiatura a tubazioni nuove o non utilizzate per un lungo periodo, far scorrere l’acqua finché non è limpida.
• La prima volta che si usa l’apparecchiatura, accertarsi che non vi siano perdite. UTILIZZO Avvertenza! Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.
• Utilizzare l’apparecchiatura esclusivamente in un ambiente domestico.
• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

• Non toccare il vetro dell'oblò quando è in corso un programma. Il vetro potrebbe essere caldo.
• Accertarsi di rimuovere tutti gli oggetti metallici dalla biancheria.
• La parte finale del ciclo di asciugatura non impiega calore (ciclo di raffreddamento) per ridurre le pieghe sui capi. Se si ferma l'apparecchiatura prima della fine del ciclo di asciugatura, togliere e distendere immediatamente tutti i capi in modo da far disperdere il calore.
• Se si utilizza un detersivo, un ammorbidente o prodotti simili, osservare le istruzioni riportate sulla confezione.
• Eliminare possibili pilucchi accumulatisi attorno all'apparecchiatura.
• Non asciugare capi danneggiati che contengono imbottiture.
• Non asciugare capi di gommapiuma (schiuma di lattice), cuffie da bagno, tessuti impermeabili e articoli in gomma.
• Prima di asciugare capi che sono stati a contatto con sostanze quali olio di cottura, acetone, alcol, petrolio, cherosene, smacchiatori, trementina, cere e deceranti, lavarli in acqua calda con detersivo extra.
• Non asciugare capi se sono stati impiegati prodotti chimici industriali per la pulizia.
• Assicurarsi che non vi siano accendini o cerini nelle tasche degli indumenti.
• Asciugare esclusivamente tessuti idonei all'asciugatura nell'asciugabiancheria. Seguire le istruzioni riportate sull'etichetta dei singoli capi.
• Non introdurre nell'apparecchiatura capi non lavati.
• Se si è lavata la biancheria usando uno smacchiatore, avviare un ciclo di Extra Risciacquo prima di avviare l'apparecchiatura.
• Gli oggetti in plastica non resistono al calore. – Se si utilizza una sfera per il detersivo, rimuoverla prima di impostare il programma di asciugatura. – Non utilizzare la sfera per il detersivo quando si imposta un programma nonstop. 38 electrolux Avvertenza! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura. spugnette abrasive, solventi o oggetti metallici.

• Non sedersi o salire sull'oblò aperto.
• Rispettare il volume di carico massimo.
• Non introdurre nell'apparecchiatura capi sgocciolanti. SMALTIMENTO

PULIZIA E MANUTENZIONE

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all’interno dell’apparecchiatura. Avvertenza! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.
• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non usare acqua spray né vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, Avvertenza! Rischio di lesioni o soffocamento. ASSISTENZA TECNICA
• Contattare il Centro di Assistenza per riparare l'apparecchiatura. Consigliamo di utilizzare esclusivamente ricambi originali. CONSIDERAZIONI AMBIENTALI Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto. Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

MATERIALI DI IMBALLAGGIO

Riciclare i materiali con il simbolo Buttare l'imballaggio negli appositi contenitori per il riciclaggio. CONSIGLI ECOLOGICI Attenersi alle seguenti istruzioni per contribuire alla protezione dell'ambiente e ridurre i consumi di acqua ed energia:

• Impostare un programma senza la fase di prelavaggio per lavare la biancheria normalmente sporca.
• Avviare un programma di lavaggio con il carico massimo di bucato.
• Se necessario, usare uno smacchiatore quando si imposta un programma a bassa temperatura.
• Per usare la quantità corretta di detersivo, verificare la durezza dell’acqua dell'impianto domestico DATI TECNICI Dimensioni Larghezza/Altezza/Profondità Profondità totale 600 / 820 / 630 mm 640 mm electrolux 39 Collegamento elettrico: Tensione Potenza totale Fusibile Frequenza 230 V 2000 W 10 A 50 Hz Coperchio di protezione che impedisce l'ingresso di sporco e umidità, eccetto dove l'apparecchiatura a bassa tensione non ha una protezione contro l'umidità Pressione dell’acqua di alimentazione IPX4 Minima 0,5 bar (0,05 MPa) Massima 8 bar (0,8 MPa) Collegamento dell'acqua 1) Acqua fredda Carico massimo per il lavaggio Cotone 7 kg Carico massimo per l'asciugatura Cotone 3 kg Cotone grande capacità 4 kg Sintetici Velocità di centrifuga 2 kg Massima 1400 giri/min

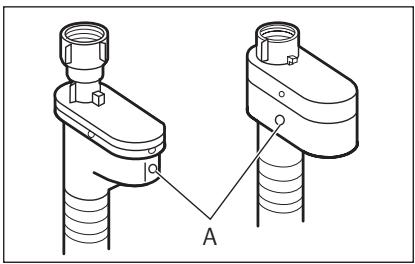

1) Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4".

DESCRIZIONE DEL PRODOTTO

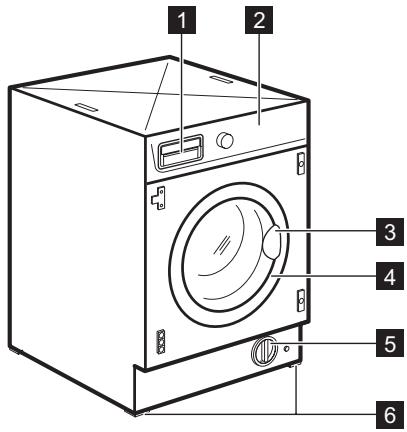

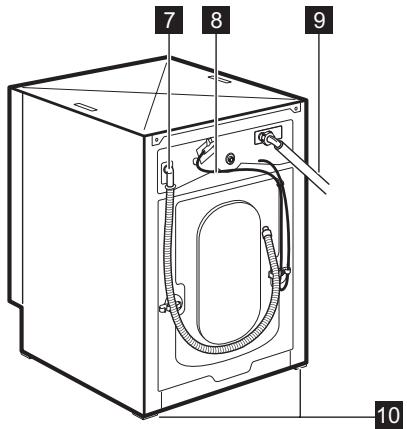

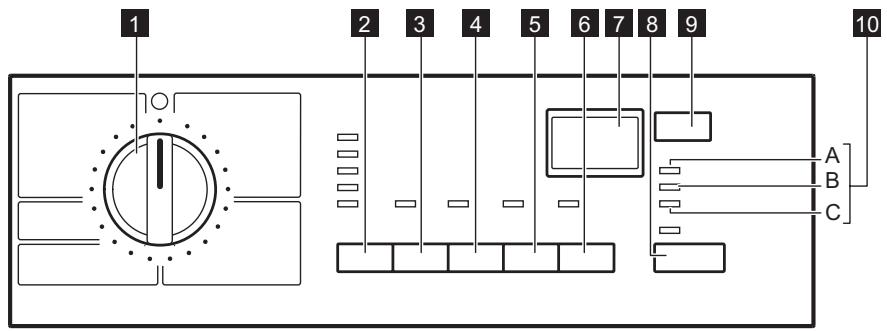

Erogatore di detersivo Pannello comandi Maniglia dell'oblò Targhetta dei dati Pompa di scarico Piedini per mettere a livello l’apparecchiatura 7 Tubo di scarico dell'acqua 8 Cavo elettrico 9 Tubo di carico dell’acqua

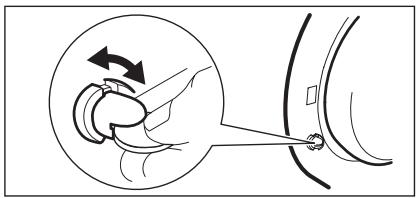

10 Piedini per mettere a livello l’apparecchiatura SICUREZZA BAMBINI

• Quando si attiva questo dispositivo, non è possibile chiudere l'oblò. Ciò evita che i bambini o gli animali domestici restino chiusi nel cesto. Per attivare il dispositivo, ruotarlo in senso orario fin quando la scanalatura non si trova in posizione orizzontale. Per disattivare il dispositivo, ruotarlo in senso antiorario fin quando la scanalatura non si trova in posizione verticale. 40 electrolux ACCESSORI

1 Chiave Per rimuovere i dispositivi di trasporto. 2 Coperture in plastica Per chiudere i fori sul retro del mobile una volta tolti i dispositivi per il trasporto. 3 Tubo di carico dell'acqua antiallagamento Per evitare le eventuali perdite 4 Guida del tubo di plastica Per collegare il tubo di scarico sul bordo di un lavandino.

• A – Fase di lavaggio (Waschen — Lavage)
• B – Fase di asciugatura (Trocknen—Séchage)
• C – Oblò bloccato (Tür — Porte) electrolux 41 DISPLAY Il display mostra le informazioni seguenti: Durata del programma impostato Quando si imposta un programma, il display indica la sua durata in ore e minuti (ad esempio 2.05). La durata è calcolata automaticamente in base al carico massimo consigliato per ciascun tipo di tessuto. Dopo l'avvio del programma, il tempo residuo viene aggiornato ogni minuto. Tempo di asciugatura impostato Quando si seleziona un programma di asciugatura, il display mostra il tempo di asciugatura in ore e/o minuti (vedere il paragrafo «Asciugatura»). Dopo l'avvio del programma, il tempo residuo viene aggiornato ogni minuto. Codici di allarme In caso di anomalie di funzionamento, possono essere visualizzati particolari codici di allarme, per esempio (vedere il capitolo «Risoluzione dei problemi»). Fine programma Al termine del programma, il display visualizza uno zero lampeggiante . La spia dell'OBLÒ C, la spia del LAVAGGIO A (o di ASCIUGATURA B) e la spia del tasto 8 si spengono. L'oblò può essere aperto. Errore di selezione Se si imposta un'opzione non compatibile con il programma di lavaggio, il display mostra il messaggio Err per alcuni secondi. La spia gialla del tasto 8 inizia a lampeggiare. Partenza ritardata Quando si preme il tasto per impostare la partenza ritardata (20 ore al max.), quest'ultima appare per alcuni secondi, dopodiché il display indica la durata del programma impostato. Il valore del ritardo impostato diminuisce di un'unità ogni ora. Poi, nell'ultima ora, diminuisce di minuto in minuto. Simbolo Partenza ritardata Si accende quando si imposta il tempo di ritardo. Sicurezza bambini Il simbolo si accende quando si attiva la relativa funzione. 42 electrolux SPIE LUMINOSE

SEGNALI ACUSTICI L'apparecchiatura è dotata di un dispositivo di segnalazione acustica che si attiva nei seguenti casi:

• al termine del ciclo
• in caso di anomalie di funzionamento. Premendo contemporaneamente i tasti 3 e 4 per qualche secondo, i segnali acustici sono disattivati (tranne che per le anomalie di funzionamento). Premendo nuovamente questi due tasti, i segnali acustici vengono riattivati. SICUREZZA BAMBINI Questo dispositivo di blocco permette di lasciare incustodito l'apparecchio senza il pe- Dopo aver premuto il tasto 8, la spia di LAVAGGIO (A) si accende. L’elettrodomestico è in funzione. Quando si seleziona un programma di asciugatura, la spia dell'ASCIUGATURA (B) si accende e rimane accesa per tutta la fase di asciugatura. La spia dell'OBLO' (C) indica se è possibile o meno aprire l'oblò:
• spia accesa: l'oblò non può essere aperto
• spia lampeggiante: l'oblò si aprirà dopo pochi minuti
• spia spenta: l'oblò può essere aperto ricolo che i bambini possano ferirsi o danneggiare l'apparecchiatura. Il blocco rimane attivo anche quando la lavabiancheria non è in funzione. Esistono due modalità di attivazione:
• Prima di premere il tasto 8: viene bloccata l'accensione dell'apparecchiatura.
• dopo aver premuto il tasto 8: viene bloccata la modifica dei programmi o delle opzioni. Per attivare o disattivare questa opzione, premere contemporaneamente i tasti 4 e 5 per circa 6 secondi fino a quando sul display compare o scompare il simbolo

PROGRAMMI DI LAVAGGIO

Programma Temperatura Massima e Minima Tipo di biancheria Carico massimo Descrizione del ciclo Koch-/Buntwäsche — Blanc/Couleur 95° - 30° Carico max 7 kg - Carico ridotto 3 kg Bianchi e cotone colorato (capi normalmente sporchi). Lavaggio principale Risciacqui Centrifuga lunga RIDUZIONE CENTRIFUGA

MACCHIE1) RISPARMIO TEMPO 2) EXTRA RISCIACQUO 40 Energiesparen — 40 Economique 40° Carico max. 7 kg Cotone bianco e colorato. Capi in cotone leggermente sporchi. L’apparecchiatura riduce la temperatura ed allunga il tempo di lavaggio per ottenere dei buoni risultati risparmiando energia. Lavaggio principale Risciacqui Centrifuga lunga RIDUZIONE CENTRIFUGA

MACCHIE 1) RISPARMIO TEMPO 2) EXTRA RISCIACQUO Leichtbügeln — Repassage Facile 40° Carico max. 1 kg Tessuti sintetici o misti da lavare e centrifugare delicatamente. I capi vengono lavati e centrifugati delicatamente per evitare la formazione di pieghe. La macchina eseguirà alcuni risciacqui aggiuntivi. Lavaggio principale Risciacqui Centrifuga breve RIDUZIONE CENTRIFUGA

EXTRA RISCIACQUO Feinwäsche — Délicats 40° - 30° Carico max 3 kg - Carico ridotto 2kg Tessuti delicati: acrilici, viscosa, poliestere. Lavaggio principale Risciacqui Centrifuga breve RIDUZIONE CENTRIFUGA

MACCHIE1) RISPARMIO TEMPO2) EXTRA RISCIACQUO Wolle/Seide — Laine / Soie /Lavaggio a mano 30° - A freddo Carico max. 2 kg Programma di lavaggio per capi di lana lavabili a macchina o a mano e tessuti delicati. Nota: Il lavaggio di un unico capo o di un capo voluminoso può creare uno sbilanciamento. Se non viene eseguita la centrifuga finale, aggiungere altri capi oppure ridistribuire il carico manualmente e selezionare il programma di centrifuga. Lavaggio principale Risciacqui Centrifuga breve RIDUZIONE CENTRIFUGA

Rinçage Délicat Carico max. 7 kg Per risciacquare e centrifugare capi che sono stati lavati a mano. La macchina esegue alcuni risciacqui, seguiti da una centrifuga finale. La velocità di centrifuga può essere ridotta. Risciacqui Centrifuga lunga RIDUZIONE CENTRIFUGA

EXTRA RISCIACQUO Pumpen — Vidange Carico max. 7 kg Permette di vuotare l'acqua dell'ultimo risciacquo nei programmi per i quali è stata selezionata l'opzione No cent. finale. Scarico dell'acqua Opzioni 44 electrolux Programma Temperatura Massima e Minima Tipo di biancheria Carico massimo Schleudern — Essorage Carico max. 7 kg Programma di sola centrifuga da utilizzare per i capi lavati a mano e dopo i programmi eseguiti con l'opzione No cent. finale. Portare il selettore dei programmi su Off prima di impostare il programma. Ridurre la velocità di centrifuga se necessario. Descrizione del ciclo Scarico Centrifuga lunga Opzioni RIDUZIONE CENTRIFUGA Trocken Pflegeleicht/Séchage Synthétiques Programma di asciugatura per tessuti sintetici. Selezione TEMPO DI ASCIUGATURA. Trocken Baumwolle/Séchage — Coton Programma di asciugatura per tessuti di cotone. Selezione TEMPO DI ASCIUGATURA. Auffrischen — RafraÎchir 30° Carico max. 3 kg Lavaggio rapido per capi sportivi, in cotone o sintetici, leggermente sporchi o indossati una sola volta. Lavaggio principale Risciacqui Centrifuga breve RIDUZIONE CENTRIFUGA Energiesparen — Economique 60° Carico max. 7 kg Cotone bianco e colorato. Capi in cotone normalmente sporchi. L’apparecchiatura riduce la temperatura ed allunga il tempo di lavaggio per ottenere dei buoni risultati risparmiando energia. Lavaggio principale Risciacqui Centrifuga lunga RIDUZIONE CENTRIFUGA

MACCHIE EXTRA RISCIACQUO Aus — Arrêt Per annullare il programma in corso o spegnere l'apparecchiatura.

1) L'opzione Macchie può essere selezionata solo ad una temperatura di 40°C o superiore.

2) Se si seleziona l'opzione "Molto breve" con il tasto 4, si consiglia di ridurre il carico massimo come indicato. È

possibile utilizzare anche il carico massimo, ma i risultati di lavaggio saranno leggermente inferiori.

3) Se si utilizza un detersivo liquido, si deve selezionare un programma senza PRELAVAGGIO.

Programmi a tempo Carico asciugatura Velocità di centrifuga Tempo di asciugatura consigliato Minuti Cotone e lino (accappatoi, asciugamani, ecc.) 4 kg

Cotone e lino (accappatoi, asciugamani, ecc.) 4 kg

Grado di asciugatura EXTRA ASCIUTTO Ideale per i capi in spugna ASCIUGATURA DA RIPORRE1) Consigliato per i capi da riporre senza stirare Consigliato per i capi da riporre senza stirare PRONTO STIRO Consigliato per la stiratura Tipo di tessuto

1) Il programma di riferimento per i dati relativi ai consumi nominali misuratiin conformità alla norma europea EN

50229 deve essere determinato suddividendo il carico di lavaggio massimo in due parti uguali e procedendo all'asciugatura di ogni parte in base al TEMPO DI ASCIUGATURA.

Programma Consumo energetico (KWh) Consumo d'acqua (litri) Cotone bianco 95°

Durata del programma (minuti) Per la durata dei programmi, vedere il display del pannello dei comandi.

1) Questo programma a 60°C con carico di 7 kg è il programma di riferimento per i dati sull'etichetta del consumo

energetico secondo la direttiva CEE 92/75. I consumi qui riportati sono da considerarsi puramente indicativi, poiché possono variare in base alla quantità e al tipo di biancheria, alla temperatura dell'acqua in ingresso ed alla temperatura ambiente. 46 electrolux PRIMO UTILIZZO 1. Per attivare il sistema di scarico, versare 2 litri d’acqua nello scomparto del lavaggio principale del contenitore del detersivo. 2. Mettere una piccola quantità di detersivo nello scomparto del lavaggio principale del contenitore del detersivo. Impostare e avviare un programma per il cotone alla massima temperatura senza carico. In questo modo si rimuoverà tutto lo sporco possibile dal cesto e dalla vasca.

UTILIZZO QUOTIDIANO - LAVAGGIO

CARICO DELLA BIANCHERIA

1. Aprire l'oblò dell'apparecchiatura.

2. Introdurre la biancheria nel cesto, un

capo alla volta. Scuotere i capi prima di introdurli nell’apparecchiatura. Accertarsi di non mettere troppa biancheria nel cesto.

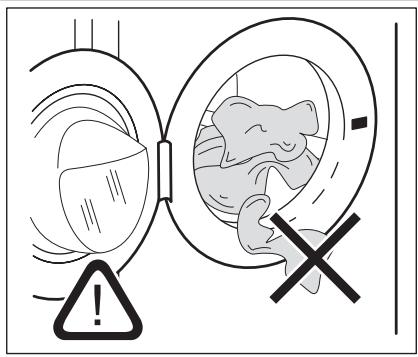

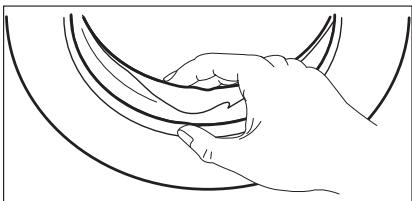

Assicurarsi che non vi sia della biancheria tra la guarnizione e l'oblò. Vi è il rischio di perdite d’acqua o danni alla biancheria.

RIEMPIRE CON DETERSIVI E ADDITIVI

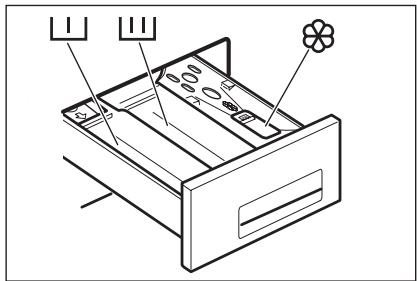

MAX Scomparto per il detersivo per il prelavaggio, per l'ammollo e per la funzione Macchie. Aggiungere il detersivo per il prelavaggio, l’ammollo e l'antimacchia prima che inizi il programma. electrolux 47 Vaschetta del detersivo per la fase di lavaggio. Se si utilizza un detersivo liquido, versarlo immediatamente prima di avviare il programma. Vaschetta degli additivi liquidi (ammorbidente, inamidante). Introdurre il prodotto nella vaschetta prima di avviare il programma. Il simbolo indica il livello massimo degli additivi liquidi. Osservare sempre le istruzioni riportate sulle confezioni dei detersivi.

IMPOSTAZIONE DEL PROGRAMMA

(MANOPOLA1 ) Ruotare il selettore sul programma desiderato. Il selettore stabilisce la temperatura e le caratteristiche del ciclo di lavaggio (per es. il livello dell'acqua, il movimento del cesto e il numero di risciacqui) in base al tipo di biancheria. La spia del tasto 8 inizia a lampeggiare. Il selettore può essere ruotato in senso orario o in senso antiorario. = Programma di resettaggio / spegnimento della macchina

SELEZIONE DELL'OPZIONE MACCHIE

(TASTO 3) Impostare questa opzione per il trattamento con l'antimacchia di capi molto sporchi o macchiati L'apparecchiatura prolunga la fase di lavaggio principale ed intensifica la fase antimacchia. La spia corrispondente si accende. Se si ruota il selettore su un programma diverso mentre la macchina è in funzione, la spia del tasto 8 lampeggia 3 volte. Sul display compare il messaggio Err per indicare una selezione sbagliata. Il nuovo programma selezionato non viene eseguito.

SCELTA DELL'OPZIONE CICLO BREVE

(TASTO 4) Questa opzione consente di modificare il tempo di lavaggio, proposto automaticamente dall'elettrodomestico. Premere il tasto 4 una volta

IMPOSTARE LA VELOCITÀ DI

CENTRIFUGA (TASTO 2) Dopo la selezione del programma desiderato, l'apparecchiatura propone automaticamente la massima velocità di centrifuga prevista per quel programma. Premere questo tasto ripetutamente per modificare la velocità di centrifuga. La spia corrispondente si accende. NO CENT. FINALE: si esclude lo scarico dell'acqua dell'ultimo risciacquo in modo da non sgualcire i tessuti. Al termine del programma, il display visualizza lampeggiante. La spia OBLO' si accende. La spia del tasto 8 si spegne. L'oblò viene bloccato per indicare che l'acqua deve essere scaricata. Per scaricare l'acqua, consultare il capitolo «Al termine del programma». Questa opzione non è utilizzabile con temperature inferiori a 40°C. Se si desidera eseguire un programma con l'opzione anti-macchia, versare l'additivo anti-macchia nell'apposito scomparto

QUOTIDIANO La spia corrispondente si accende. La durata del lavaggio verrà ridotta per lavare i capi di tutti i giorni normalmente sporchi. Premere il tasto 4 due volte MOLTO BREVE La spia corrispondente rimane accesa. La durata del lavaggio sarà ridotta per lavare capi poco sporchi oppure usati solo per poco. Sul display compare il tempo ridotto.

SELEZIONE DELL'OPZIONE EXTRA

RISCIACQUO (TASTO 5) Questa apparecchiatura è progettata per un consumo d'acqua ridotto. Tuttavia, per le persone che hanno una pelle molto delicata (allergiche ai detersivi), può essere necessario risciacquare il bucato 48 electrolux con un quantitativo maggiore di acqua (con l'opzione Extra risciacquo). L'apparecchiatura eseguirà alcuni risciacqui aggiuntivi. AVVIO DEL PROGRAMMA (TASTO 8) Premere il tasto 8 per avviare il programma. La spia rossa corrispondente smette di lampeggiare. La spia A si accende per indicare che l'apparecchiatura è in funzione. La spia C si accende per indicare che l'oblò è bloccato. Premere il tasto 8 per interrompere un programma già avviato. La spia rossa corrispondente inizia a lampeggiare. Per riavviare il programma dal punto in cui era stato interrotto,premere il tasto 8 . Se è stata scelta la partenza ritardata con il tasto 9, ha inizio il conto alla rovescia. Se si sceglie un'opzione scorretta, la spia del tasto 8 lampeggia 3 volte. Sul display compare il messaggio Err per alcuni secondi.

SELEZIONARE LA PARTENZA

RITARDATA (TASTO 9) Premere nuovamente il pulsante per selezionare il ritardo desiderato. Sul display compare il tempo di ritardo impostato (fino a 20 ore) per alcuni secondi, poi visualizza di nuovo la durata del programma. Impostare il ritardo prima di premere il tasto 8. Si può posticipare l'avvio del programma di lavaggio di 30 - 60 - 90 minuti o 2 ore e in seguito di 1 ora per volta fino a un massimo di 20 ore. Inserire i capi dopo aver impostato il ritardo (per tutto il tempo di ritardo l'oblò sarà bloccato):

• Premere il tasto 8 per mettere la macchina in pausa
• Aggiungere la biancheria, chiudere l'oblò.
• Premere di nuovo il tasto 8 . Impostazione della partenza ritardata:
• Selezionare il programma e le opzioni desiderate.
• Impostare la partenza ritardata.
• Premere il tasto 8: l’apparecchiatura inizia il conto alla rovescia. Il programma partirà al termine del periodo di ritardo selezionato. Per annullare la partenza ritardata:
• Premere il tasto 8 per mettere l'apparecchiatura in PAUSA;
• Premere il tasto 9 una volta finché sul display non compare il simbolo ’;
• Premere nuovamente il tasto 8 per avviare il programma. Il ritardo può essere modificato solo dopo aver selezionato nuovamente il programma di lavaggio. L'opzione Partenza ritardata non può essere selezionata con il programma SCARICO.

MODIFICA DI UN'OPZIONE O DI UN

È possibile modificare le opzioni selezionate prima che il programma le esegua. Prima di apportare qualsiasi modifica, premere il tasto 8 per mettere l’apparecchiatura in pausa. Per modificare un programma in corso è necessario annullarlo. Ruotare il selettore dei programmi su quindi sulla posizione del nuovo programma. Premere nuovamente il tasto 8 per avviare il nuovo programma. L'acqua di lavaggio presente nella vasca non sarà scaricata.

INTERRUZIONE DI UN PROGRAMMA

Per interrompere un programma in corso, premere il tasto 8 : la spia corrispondente inizia a lampeggiare. Premere nuovamente il tasto per riavviare il programma.

ANNULLAMENTO DI UN PROGRAMMA

per annullare un Ruotare il selettore su programma già in corso. A questo punto, è possibile selezionare un nuovo programma. APERTURA DELL'OBLÒ Dopo l'avvio del programma e durante il tempo di ritardo, l'oblò è bloccato. Se per qualche ragione è necessario aprire l'oblò, mettere prima in pausa la macchina premendo il tasto 8 Se la spia C dopo alcuni minuti si spegne, è possibile aprire l'oblò Se la spia C rimane accesa e l'oblò rimane bloccato, significa che la macchina sta già riscaldando l'acqua e il livello dell'acqua è electrolux 49 troppo alto. In tal caso, l'oblò non può essere aperto. Se fosse comunque necessario aprire l'oblò, spegnere l’apparecchiatura ruotando il . Dopo alcuni minuti l'oblò si selettore su sblocca (fare attenzione al livello dell’acqua e alla temperatura!) . Una volta chiuso l'oblò, è necessario impostare nuovamente il programma e le opzioni. Premere nuovamente il tasto 8 per avviare il programma.

AL TERMINE DEL PROGRAMMA

L'apparecchiatura si arresta automaticamente. La spia del tasto 8, le spie A e C si spengono. Sul display lampeggia uno . Se viene impostato un programma o un'opzione che non prevede lo scarico dell'acqua, la spia C rimane accesa. L'oblò è bloccato. Lo scarico dell'acqua deve avvenire prima di aprire l'oblò. Durante tale interStand-by : terminato il programma, dopo alcuni minuti, viene attivato il sistema di risparmio energetico. La luminosità del di- vallo il cesto continua a girare a intervalli regolari fino alla scarico completo dell'acqua. Per scaricare l'acqua, procedere come segue:

• Ruotare il selettore dei programmi nella posizione
• Selezionare il programma SCARICO o CENTRIFUGA
• Se necessario, ridurre la velocità di centrifuga
• Al termine del programma, il display visualizza lampeggiante. La spia C si spegne. L'oblò può essere aperto. Ruotare il selettore dei programmi su per spegnere la macchina. Estrarre la biancheria dal cesto e controllare che sia vuoto. Se non si vuole effettuare un altro lavaggio, chiudere il rubinetto dell'acqua. Lasciare la porta socchiusa per evitare la formazione di muffa e odori sgradevoli. splay si riduce. Premendo un tasto qualsiasi, l'apparecchiatura esce dall'impostazione di risparmio energetico.

UTILIZZO QUOTIDIANO - ASCIUGATURA

SOLO ASCIUGATURA Il volume di carico raccomandato è di 3 kg per cotone o lino e di 2 kg per i tessuti sintetici. È possibile anche asciugare fino a 4 kg di capi in cotone (vedere la tabella «Programma di asciugatura»). Il rubinetto dell'acqua deve essere aperto ed il tubo di scarico deve essere posizionato nel lavandino, se non è collegato al condotto di scarico.

1. Caricare la biancheria.

2. Selezionare un ciclo di centrifuga alla

massima velocità consentita per il tipo di tessuto, in modo da ottimizzare le prestazioni dell'asciugatura.

3. Nella sezione asciugatura del selettore

dei programmi, selezionare il programma di asciugatura appropriato per cotone o sintetici. 4. Premere il tasto 6 per impostare il tempo di asciugatura. Premere il tasto finché sul display compare il tempo desiderato. Per il cotone è possibile selezionare un tempo di asciugatura da 10 a 250 minuti (4,10 ore). Per i sintetici è possibile selezionare un tempo di asciugatura da 10 a 130 minuti (2,10 ore). Ogni volta che si preme questo tasto, il tempo di asciugatura aumenta di 5 minuti. Nota! La durata del programma aumenterà automaticamente di alcuni minuti.

5. Premere il tasto 8 per avviare il programma.

Dopo l'avvio del programma, il tempo residuo viene aggiornato ogni minuto. Se si impostano solo 10 minuti per la fase di asciugatura con il tasto Asciugatura a tempo, l'apparecchiatura esegue soltanto una fase di raffreddamento. 50 electrolux

6. Al termine del programma di asciugatura viene emesso un segnale acustico.

viene visuaUna spia lampeggiante lizzata sul display. Le spie B, C e la spia del tasto 8 si spengono. A questo punto, ha inizio una fase antipiega della durata di circa 10 minuti. Durante questo tempo si accende la spia C e l'oblò non può essere aperto. Per aprire l'oblò prima o nel corso della fase antipiega, oppure per interrompere lo svolgimento di tale fase, premere un tasto qualunque o ruotare il selettore dei programmi in qualunque posizione (tranne O. Dopo alcuni minuti sarà possibile aprire l'oblò. (In ogni caso, evitare di forzare l'oblò quando è bloccato!) .

7. Ruotare il selettore in posizione O per

spegnere l'apparecchiatura.

8. Estrarre la biancheria.

Nota! A seconda dei diversi tipi di cotone (asciugamani, lenzuola, camicie, ecc.) o della strizzatura dei capi durante la fase di centrifuga, è possibile che l'asciugatura di alcuni capi risulti incompleta. Nella rara eventualità che alla fine del ciclo la biancheria sia ancora leggermente umida, si consiglia di distendere i capi, ridistribuirli uniformemente nel cesto e selezionare un ulteriore ciclo di asciugatura della durata di 20-30 minuti.

PROGRAMMA NON-STOP: LAVAGGIO

E ASCIUGATURA A TEMPO

Il volume di carico consigliato è di 3 kg per cotone e di 2 kg per i tessuti sintetici. È possibile anche asciugare fino a 4 kg di capi in cotone (vedere la tabella «Programma di asciugatura»). Attenzione Quando si esegue un programma di lavaggio e di asciugatura, non usare dosatori in plastica o accessori analoghi.

1. Caricare la biancheria.

2. Introdurre il detersivo e l'ammorbidente.

3. Accendere l'apparecchiatura: ruotare il

selettore sul programma di lavaggio/ tessuto desiderato.

4. Premere i tasti corrispondenti per impostare le opzioni necessarie.

Se possibile, non selezionare una velocità di centrifuga inferiore a quella proposta dall'apparecchiatura, per evitare di prolungare eccessivamente il tempo di asciugatura con un conseguente maggior consumo di energia. In ogni caso, le velocità più basse selezionabili sono di 900 giri/min per cotone e tessuti sintetici e 700 giri/min per tessuti delicati. È possibile ridurre la velocità di centrifuga solo dopo aver selezionato l’asciugatura.

5. Premere il tasto 6 per impostare il tempo di asciugatura. Quando si seleziona

un «programma non-stop», le spie A e B si accendono. Quando il valore TEMPO DI ASCIUGATURA compare sul display per alcuni secondi, riappare l'intera durata del ciclo di lavaggio e di asciugatura. Se si impostano un programma di lavaggio e solo 10 minuti del ciclo di asciugatura, premendo il tasto 6, la durata totale dei cicli visualizzata include anche la fase di svolgimento e di raffreddamento.

6. Premere il tasto 8 per avviare il programma. Dopo l'avvio del programma,

il tempo residuo viene aggiornato ogni minuto.

7. Al termine del programma, seguire le

indicazioni fornite nel capitolo precedente. Quindi, ruotare il selettore in posizione O per spegnere l'apparecchiatura.

8. Estrarre la biancheria.

LANUGINE NEGLI INDUMENTI

Durante la FASE DI LAVAGGIO/ASCIUGATURA, alcuni tipi di tessuto, come quelli di spugna, le felpe o la lana, potrebbero rilasciare della lanugine. La lanugine rilasciata potrebbe attaccarsi sui tessuti nel ciclo successivo. Questo inconveniente peggiora con i tessuti tecnici. Per evitare la formazione di pelucchi negli indumenti, si consiglia di:

• Non lavare i tessuti scuri dopo aver lavato e asciugato quelli colorati (soprattutto spugna, lana e felpa) e viceversa. electrolux 51

• Asciugare all'aria questi tipi di tessuto dopo il primo lavaggio, quando sono ancora nuovi.
• Eseguire uno o più cicli di risciacquo per lavare il cesto tra il lavaggio e l'asciugatura di tessuti di colori diversi.

• Dopo la fase di asciugatura, pulire accuratamente il cesto vuoto, la guarnizione e l'oblò con uno straccio bagnato.

CONSIGLI E SUGGERIMENTI UTILI

IL CARICO DI BIANCHERIA

• Suddividere la biancheria in: bianchi, colorati, sintetici, delicati e lana.
• Seguire le istruzioni di lavaggio indicata nelle etichette dei capi.
• Non lavare insieme capi bianchi e colorati.
• Alcuni capi colorati possono scolorire al primo lavaggio. Consigliamo di lavarli separatamente le prime volte.
• Abbottonare le federe e chiudere cerniere, ganci e bottoni. Chiudere le cinture.
• Svuotare le tasche e distendere i capi.
• Rivoltare i tessuti multi-strato, i capi in lana e quelli con immagini stampate.
• Rimuovere le macchie difficili.
• Lavare le macchie difficili con un detersivo apposito.
• Fare attenzione alle tende. Togliere i ganci o sistemare le tende in una retina o federa.
• Non lavare a macchina: – Capi senza senz'orlo o strappati – Reggiseni con ferretto. – Usare una retina per lavare i piccoli capi.
• Un carico molto ridotto può causare problemi di equilibrio durante la fase di centrifuga. In tal caso, sistemare manualmente i capi nella vasca e riavviare la fase di centrifuga. MACCHIE OSTINATE Per alcune macchie, acqua e detersivo non è sufficiente. Consigliamo di rimuovere tali macchie prima di mettere i capi nell'apparecchiatura. Sono disponibili degli smacchiatori speciali. Usare uno smacchiatore speciale adatto al tipo di macchia e tessuto. Tabella sulla durezza dell'acqua

DETERSIVI E ADDITIVI

• Usare esclusivamente detergenti e additivi adatti ai lavaggi in lavatrice.
• Non mischiare tipi diversi di detersivi.
• Per motivi ecologici, non usare una quantità di detersivo superiore a quella corretta.
• Osservare le istruzioni riportate sulle confezioni di tali prodotti.
• Usare i prodotti adatti al tipo e colore di tessuto, la temperatura del programma e il livello di sporco.
• Se si usano dei detersivi liquidi, non impostare la fase di prelavaggio.
• Se l'apparecchiatura non dispone di contenitore del detersivo con flap, aggiungere i detersivi liquidi in una pallina dosatrice. DUREZZA DELL'ACQUA Se la durezza dell'acqua locale è alta o moderata, consigliamo di usare un decalcificatore dell’acqua per lavabiancherie. Nelle zone in cui l'acqua è dolce non è necessario usare un decalcificatore dell’acqua. Per conoscere il livello di durezza dell'acqua locale contattare l’ente erogatore locale. Osservare le istruzioni riportate sulle confezioni dei prodotti. La durezza dell'acqua è misurata in scale equivalenti:
• Gradi francesi (°TH).
• e in mmol/l (millimol per litro, unità internazionale di durezza dell'acqua).
• Gradi Clarke. 52 electrolux Livello Tipo Durezza dell'acqua °dH °T.H. mmol/l Clarke

Preparazione del ciclo di asciugatura

• Aprire il rubinetto dell’acqua.
• Verificare che il collegamento del tubo di scarico sia corretto. Per maggiori informazioni fare riferimento al capitolo sull'installazione.
• Per conoscere il massimo carico di biancheria ammesso per i programmi di asciugatura, fare riferimento alla tabella dei programmi di asciugatura. Non impostare un programma di asciugatura per i seguenti capi: – Capi molto delicati. – Tende sintetiche. – Capi in lana e seta. – Indumenti con parti in metallo. – Calze di nylon. – Trapunte. – Copriletto. – Piumoni. – Giacche a vento. – Sacchi a pelo – Tessuti con residui di lacche per capelli, solventi per unghie o simili. – Capi imbottiti di gommapiuma o materiali simili.

Quando si asciuga la biancheria, seguire le indicazioni del produttore riportate sulle etichette: = Il capo può essere asciugato nell'asciugabiancheria = Il ciclo di asciugatura è ad alta temperatura = Il ciclo di asciugatura è a temperatura ridotta

= Il capo non può essere asciugato nell'asciugabiancheria.

DURATA DEL CICLO DI ASCIUGATURA

Il tempo di asciugatura può variare in base ai seguenti fattori:

• velocità di centrifuga finale
• livello di asciugatura
• peso del carico di biancheria SUGGERIMENTI GENERALI Fare riferimento alla tabella "Programmi di asciugatura" per i tempi di asciugatura medi. L'esperienza vi aiuterà ad asciugare la biancheria nel modo più corretto. Si consiglia di prendere nota dei tempi di asciugatura dei cicli già eseguiti. Per evitare l'elettricità statica al termine del ciclo di asciugatura:
• Aggiungere un ammorbidente nel ciclo di lavaggio.
• Utilizzare un ammorbidente speciale per asciugabiancheria. Quando il programma di asciugatura è terminato, rimuovere immediatamente la biancheria. ASCIUGATURA AGGIUNTIVA Se al termine del programma di asciugatura la biancheria è ancora umida, selezionare un ulteriore ciclo di asciugatura breve. Avvertenza! Per evitare pieghe sui tessuti o restringimenti degli indumenti, non asciugare eccessivamente la biancheria.

Avvertenza! Scollegare l'apparecchiatura dall'alimentazione di rete prima di pulirla. electrolux 53 TRATTAMENTO ANTICALCARE L’acqua che si usa contiene calcare. Se necessario, usare un decalcificatore dell’acqua per eliminare il calcare. Utilizzare un prodotto apposito per lavabiancherie. Osservare le istruzioni riportate sulle confezioni dei produttori. Farlo separatamente dal lavaggio. PULIZIA ESTERNA Pulire l'apparecchiatura esclusivamente con acqua tiepida saponata. Asciugare perfettamente tutte le superfici. Attenzione Non utilizzare alcol, solventi o prodotti chimici. GUARNIZIONE DELL'OBLÒ Controllare regolarmente la guarnizione e rimuovere tutti gli oggetti presenti nella parte interna. CESTO Controllare regolarmente il cesto per evitare la formazione di calcare e ruggine. Utilizzare soltanto prodotti adatti a rimuovere la ruggine dal cesto. Per farlo:

• Pulire il cesto con un prodotto adatto all’acciaio inossidabile.
• Avviare un programma breve per cotone alla massima temperatura con una quantità ridotta di detersivo.

CONTENITORE DEL DETERSIVO

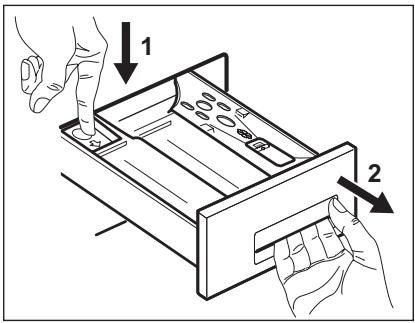

Per pulire il contenitore:

2. Estrarre il contenitore.

3. Rimuovere la parte superiore dello

scomparto per additivi liquidi.

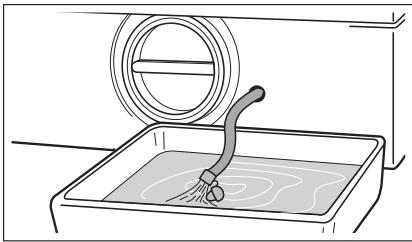

4. Lavare tutte le parti con acqua.

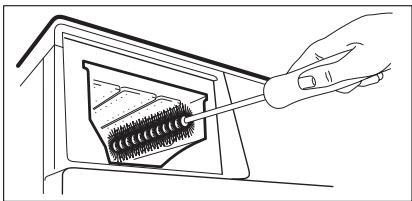

5. Pulire il vano del contenitore con uno

6. Reinserire il contenitore nel vano.

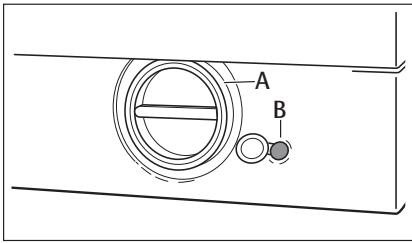

La pompa deve essere controllata regolarmente, in particolare se:

• l'apparecchiatura non scarica e/o non effettua la centrifuga;
• l’apparecchiatura produce un rumore anomalo durante lo scarico a causa di oggetti che bloccano la pompa (spille, monete, ecc.);
• viene rilevato un problema con lo scarico dell'acqua (consultare il capitolo "Risoluzione dei problemi" per ulteriori informazioni). Avvertenza! Prima di svitare la copertura della pompa, spegnere l'apparecchiatura ed estrarre la spina di alimentazione dalla presa. Procedere come segue:

1. Staccare la spina dalla presa di corrente.

2. Se necessario, attendere che l’acqua si

3. Disporre una bacinella sotto l'apertura

per raccogliere l'acqua in uscita.

4. Estrarre il tubicino di scarico di emergenza dal suo alloggiamento (B), introdurlo nella bacinella e togliere il tappo.

5. Quando l'acqua è fuoriuscita completamente, svitare il coperchio della pompa (A) in senso antiorario e rimuovere il

filtro. Se necessario, servirsi di pinze. Tenere sempre a portata di mano uno straccio per asciugare l'acqua che potrebbe fuoriuscire quando si toglie il tappo. Pulire il filtro sotto il rubinetto per rimuovere eventuali tracce di lanugine. electrolux 55

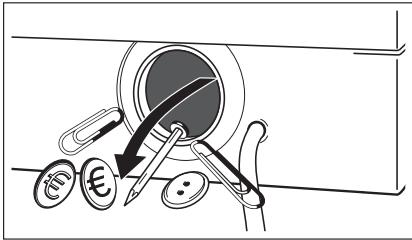

6. Rimuovere i corpi estranei e la lanugine

dall'alloggiamento del filtro e dal girante della pompa.

7. Verificare con attenzione che il girante

della pompa giri (gira con un movimento a scatti). Se non ruota, contattare il centro di assistenza locale.

8. Riapplicare il tappo sul tubicino di scarico di emergenza e riposizionarlo nel

9. Riposizionare il filtro all'interno della

pompa, inserendolo correttamente nelle guide speciali. Avvitare saldamente il tappo della pompa ruotandolo in senso orario. Avvertenza! Quando l’apparecchiatura è in uso, e a seconda del programma selezionato, l’acqua nella pompa può essere molto calda. Non rimuovere il tappo della pompa durante un ciclo di lavaggio; attendere sempre che il ciclo sia terminato e che l’apparecchiatura sia vuota. Nel riapplicare il tappo pompa, stringerlo saldamente in modo da evitare perdite ed impedire che un bambino possa toglierlo.

FILTRO DEL TUBO DI CARICO E

FILTRO DELLA VALVOLA DI INGRESSO

Potrebbe essere necessario pulire i filtri quando:

• L'apparecchiatura non carica acqua.
• L’apparecchiatura carica acqua troppo a lungo.
• La spia del tasto 8 lampeggia e il display mostra l’allarme corrispondente. Consultare la sezione "Risoluzione dei problemi". Avvertenza! Scollegare la spina dalla presa di corrente. 56 electrolux Per pulire i filtri d'ingresso dell'acqua:

1. Chiudere il rubinetto dell'acqua.

2. Rimuovere il tubo di carico dell'acqua

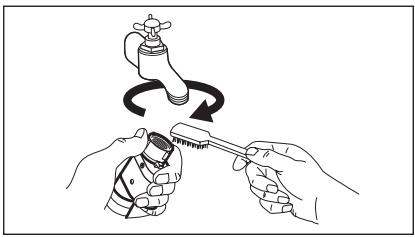

3. Pulire il filtro nel tubo di carico dell'acqua con uno spazzolino duro.

4. Togliere il tubo di carico dell'acqua situato dietro l'apparecchiatura.

5. Pulire il filtro nella valvola con uno

spazzolino duro o un asciugamano.

6. Rimontare il tubo di carico dell'acqua.

Assicurarsi che gli attacchi siano ben chiusi per impedire perdite.

7. Aprire il rubinetto dell’acqua.

SCARICO DI EMERGENZA

Se l’acqua non è scaricata, procedere come segue per vuotare l’apparecchiatura:

1. staccare la spina dalla presa di corrente;

2. chiudere il rubinetto dell'acqua;

3. se necessario, attendere che l'acqua si

4. posare una bacinella sul pavimento;

5. inserire l'estremità del tubicino di scarico di emergenza nella bacinella;

6. Togliere il tappo del tubicino. L'acqua

dovrebbe defluire per gravità nella bacinella. Quando la bacinella è piena, riapplicare il tappo sul tubicino. Vuotare la bacinella; Ripetere la procedura fino alla completa fuoriuscita dell’acqua;

7. se necessario, pulire la pompa come

descritto in precedenza;

8. riposizionare il tubicino di scarico nel

suo alloggiamento dopo averlo richiuso con il tappo;

9. riavvitare la pompa.

PRECAUZIONI ANTIGELO Se l’apparecchiatura è installata in un luogo in cui la temperatura può scendere al di sotto di 0°C, procedere come segue:

1. chiudere il rubinetto dell'acqua;

2. svitare il tubo di ingresso dell'acqua dal

3. Inserire l'estremità del tubicino di scarico di emergenza e quella del tubo di

carico in una bacinella posata sul pavimento, quindi lasciare defluire l'acqua;

4. riavvitare il tubo di ingresso dell'acqua;

5. riapplicare il tappo sul tubicino di scarico di emergenza;

6. riposizionare il tubicino di scarico di

emergenza. electrolux 57 Tali operazioni consentono di evacuare l'acqua rimasta nella macchina, evitando la formazione di ghiaccio ed il rischio di rottura di parti dell'apparecchiatura. Al successivo riutilizzo della macchina, assicurarsi che la temperatura ambiente sia superiore a 0°C

RISOLUZIONE DEI PROBLEMI

Alcuni problemi, dovuti alla mancanza di una regolare manutenzione o a semplici disattenzioni, possono essere facilmente risolti senza l'intervento di un tecnico. Prima di rivolgersi al Centro di Assistenza, verificare i punti sotto elencati. Durante il funzionamento dell'elettrodomestico, è possibile che la spia gialla del tasto 8 lampeggi, che uno dei seguenti codici di allarme appaia sul display e che un segnale acustico venga riprodotto ogni 20 secondi per segnalare che la macchina non funziona:

: problema di carico dell'acqua : problema di scarico dell'acqua : oblò aperto : si è attivato il sistema antiallagamento Una volta risolto il problema, premere il tasto 8 per riavviare il programma. Se dopo tutti i controlli il problema persiste, contattare il Centro di Assistenza locale. Problema Possibile causa/Soluzione La lavabiancheria non si avvia: L'oblò non è stato chiuso.

• Chiudere saldamente l'oblò. La spina non è correttamente inserita nella presa di alimentazione.
• Inserire la spina nella presa di alimentazione. Non arriva corrente alla presa.
• Controllare l'impianto elettrico domestico. Il fusibile principale è bruciato.
• Sostituire il fusibile. Il selettore dei programmi non è posizionato correttamente e non è stato premuto il tasto 8.
• Ruotare il selettore sul programma desiderato e premere nuovamente il tasto 8. È stata scelta l'opzione di partenza ritardata.
• Se si desidera effettuare subito il lavaggio, annullare la partenza ritardata. È stata attivata la Sicurezza bambini.
• Disattivare questo dispositivo. L'apparecchiatura non carica acqua: Il rubinetto dell’acqua è chiuso.
• Aprire il rubinetto dell’acqua. Il tubo di ingresso dell'acqua è schiacciato o piegato.
• Controllare il collegamento del tubo di ingresso. Il filtro del tubo di ingresso dell'acqua o il filtro della valvola di ingresso dell'acqua sono ostruiti.
• Pulire i filtri di ingresso dell'acqua. (Per maggiori dettagli, vedere "Pulizia dei filtri di ingresso dell'acqua") L' oblò non è chiuso correttamente.
• Chiudere saldamente l'oblò. L'apparecchiatura carica acqua e la scarica subito dopo: L'estremità del tubo di scarico è posizionata troppo in basso.
• Vedere il relativo paragrafo nella sezione "Scarico dell'acqua". 58 electrolux Problema Possibile causa/Soluzione L'apparecchiatura non scarica e/o non effettua la centrifuga: Il tubo di scarico è schiacciato o piegato
• Controllare il collegamento del tubo di scarico. Il filtro di scarico è ostruito.
• Pulire il filtro di scarico. Si è scelta un'opzione o un programma che termina con l'acqua nella vasca o che elimina tutte le fasi di centrifuga.
• Selezionare il programma di scarico o di centrifuga. La biancheria non è distribuita uniformemente all'interno del cesto.
• Ridistribuire la biancheria. Presenza di acqua sul pavimento: È stato usato troppo detersivo o un detersivo non idoneo che ha prodotto troppa schiuma.
• Ridurre la dose di detersivo o utilizzarne un altro. Controllare che i raccordi del tubo di ingresso non presentino perdite. Non è sempre facile notarlo, in quanto l'acqua scorre lungo il tubo; controllare se è bagnato.
• Controllare il collegamento del tubo di ingresso dell'acqua. Il tubo di ingresso o di scarico è danneggiato.
• Sostituire il tubo. Non è stato riapplicato il tappo sul tubo di scarico di emergenza o il filtro non è stato correttamente avvitato dopo la pulizia.
• Riapplicare il tappo sul tubo di scarico d'emergenza o riavvitare bene il filtro. Risultati di lavaggio insoddisfacenti: È stata usata una dose insufficiente di detersivo o un detersivo non idoneo.
• Aumentare la quantità di detersivo od utilizzarne un altro. Non è stato effettuato il trattamento delle macchie difficili prima del lavaggio.
• Pretrattare le macchie difficili usando gli appositi prodotti reperibili in commercio. Non è stata selezionata la temperatura corretta.
• Controllare di aver impostato la temperatura corretta. È stata caricata una quantità eccessiva di biancheria.
• Ridurre il carico di biancheria. L'oblò non si apre: Il programma è ancora in corso.
• Attendere la fine del ciclo di lavaggio. L' oblò non si è sbloccato.
• Attendere che la spia OBLÒ si spenga. C'è dell'acqua nel cesto.
• Selezionare il programma di scarico o di centrifuga per scaricare l'acqua residua. La macchina vibra o è rumorosa: Non sono stati rimossi i bulloni ed i componenti di imballaggio utilizzati per il trasporto.
• Controllare che l'apparecchiatura sia installata correttamente. Non sono stati regolati i piedini
• Controllare che l'apparecchiatura sia in piano. La biancheria non è distribuita uniformemente all'interno del cesto.
• Ridistribuire la biancheria. Il carico di biancheria nel cesto è insufficiente.
• Caricare una maggiore quantità di biancheria. electrolux 59 Problema Possibile causa/Soluzione La centrifuga inizia troppo tardi o non viene effettuata: Si è attivato il dispositivo di rilevazione elettronica degli scompensi perché la biancheria non è distribuita uniformemente nel cesto. La biancheria viene ridistribuita mediante la rotazione del cesto in senso contrario. La rotazione inversa può essere effettuata varie volte prima che l'equilibrio venga ripristinato e la centrifuga possa riprendere normalmente. Se dopo alcuni minuti la biancheria non è ancora distribuita uniformemente nel cesto, l'apparecchiatura non esegue la centrifuga.
• Il carico potrebbe essere insufficiente; aggiungere altri capi, ridistribuire il carico manualmente e quindi selezionare il programma di centrifuga. L’apparecchiatura non asciuga o l’asciugatura non è soddisfacente: Non è stato selezionato il tempo di asciugatura.
• Selezionare il tempo di asciugatura. Il rubinetto dell'acqua non è chiuso.
• Aprire il rubinetto dell’acqua. Il filtro di scarico è ostruito.
• Pulire il filtro di scarico. L’apparecchiatura è sovraccarica.
• Ridurre il carico di biancheria. Il tempo o il grado di asciugatura selezionato non è idoneo per il tipo di biancheria.
• Selezionare il tempo o il grado di asciugatura appropriato. L'apparecchiatura produce un rumore anomalo: Il tipo di motore montato nell'apparecchiatura produce un rumore diverso rispetto ai motori tradizionali. Il nuovo motore garantisce un avvio più graduale e una distribuzione più uniforme della biancheria nel cesto durante la centrifuga, oltre a migliorare la stabilità dell'apparecchiatura. Nel cesto non è visibile acqua: Le macchine di ultima generazione utilizzano quantità di acqua ed energia ridotte, garantendo comunque ottimi risultati. Sul display compare il codi: ce di allarme Si è attivato il sistema antiallagamento.
• Staccare la spina dalla presa, chiudere il rubinetto dell'acqua e contattare il Centro di Assistenza. La biancheria è piena di lanugine di diversi colori: I capi lavati nel precedente ciclo hanno rilasciato lanugine di colore diverso.
• La fase di asciugatura aiuta ad eliminare parte della lanugine.
• Pulire gli indumenti con un prodotto per eliminare la lanugine. In caso di quantità eccessiva di lanugine all’interno del cesto, ripetere due volte la seguente procedura:
• Pulire accuratamente il cesto vuoto, la guarnizione e la porta con uno straccio umido.
• Avviare un ciclo di risciacquo.
• Introdurre uno straccio di lana o pile all’interno del cesto.
• Avviare un ciclo di asciugatura di 10 minuti.
• Rimuovere il panno di lana usato. Ora è possibile lavare altri capi. 60 electrolux INSTALLAZIONE DISIMBALLAGGIO

1. Utilizzare i guanti. Togliere la pellicola

esterna. Se necessario, servirsi di un taglierino.

2. Togliere la parte superiore del cartone.

3. Togliere i materiali di imballaggio in polistirolo.

4. Togliere la pellicola interna.

5. Aprire l'oblò. Rimuovere il polistirolo

dalla guarnizione dell'oblò e tutti i pezzi dal cesto. electrolux 61 6. Appoggiare sul pavimento, dietro l'apparecchiatura, uno degli elementi di imballaggio in polistirolo. Sistemare il lato posteriore dell’apparecchiatura sul polistirolo, facendo attenzione. Assicurarsi di non danneggiare i tubi.

7. Togliere la protezione di polistirolo dal

8. Sollevare l’apparecchiatura in posizione

9. Staccare il cavo di alimentazione e il tubo di scarico dagli appositi supporti.

10. Togliere i tre bulloni. Utilizzare la chiave

fornita con l’apparecchiatura.

11. Estrarre i distanziatori in plastica.

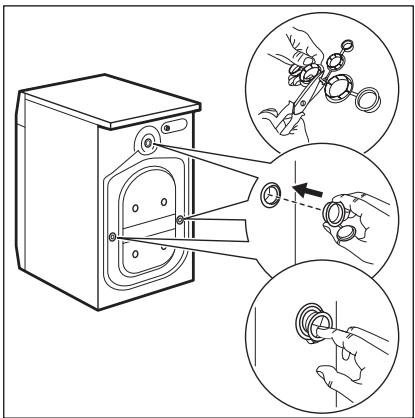

12. Inserire i tappi di plastica nei fori. I tappi

sono disponibili nel sacchetto del libretto di istruzioni. Avvertenza! Prima di installare l'apparecchiatura, rimuovere tutto il materiale di imballaggio e i bulloni per il trasporto. Consigliamo di conservare l'imballaggio e i bulloni per il trasporto per quando si sposta l'apparecchiatura.

POSIZIONAMENTO E LIVELLAMENTO

• Installare la macchina su un pavimento piano e solido.
• Assicurarsi che la circolazione dell'aria attorno alla macchina non sia impedita da tappeti, stuoie, moquette ecc.
• Livellare accuratamente l'apparecchio avvitando o svitando i piedini regolabili.

• Dopo aver livellato l'apparecchiatura, stringere i dadi di bloccaggio.
• L'apparecchiatura deve essere in piano ed appoggiata in modo stabile. Non appoggiare l'apparecchio su spessori di cartone, legno o altri materiali per compensare eventuali dislivelli del pavimento. Se non è possibile evitare l'installazione della macchina accanto a una cucina a gas o una stufa a carbone, tra i due apparecchi deve essere inserito un pannello isolante coperto da una pellicola di alluminio sul lato verso la cucina o la stufa. Prima di installare la macchina su un pavimento con piastrelle di piccole dimensioni, applicare un rivestimento in gomma. Il tubo di alimentazione dell'acqua e il tubo di scarico non devono essere schiacciati o attorcigliati. Attenzione Non installare la macchina in locali in cui la temperatura potrebbe scendere sotto 0°C. electrolux 63

TUBO DI CARICO DELL'ACQUA

• Collegare il tubo all'apparecchiatura. Ruotare il tubo di carico solo a sinistra o a destra. Allentare il dado ad anello per sistemarlo nella posizione corretta.

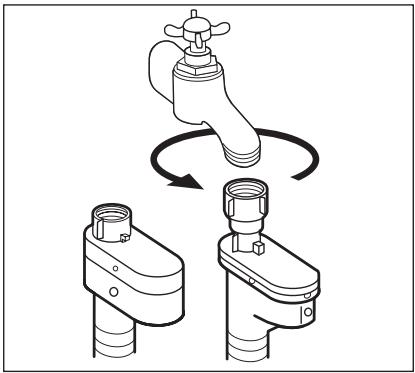

• Collegare il tubo di carico dell'acqua a un rubinetto dell'acqua fredda con filettatura 3/4". Attenzione Accertarsi che non vi siano perdite negli attacchi. Non usare una prolunga se il tubo di carico dell'acqua è troppo corto. Con- tattare il centro di assistenza per sostituire il tubo di carico dell'acqua. Dispositivo Acqua-stop

SCARICO DELL'ACQUA Vi sono diverse procedure per collegare il tubo di scarico: Il tubo di carico dell'acqua dispone di un dispositivo Acqua-stop. Questo dispositivo impedisce le perdite d'acqua nel tubo da ascrivere al naturale invecchiamento del tubo. Il settore rosso nella finestra «A» mostra questo problema. In tal caso, chiudere il rubinetto dell'acqua e contattare il centro di assistenza per sostituire il tubo. 64 electrolux Con la guida del tubo di plastica.

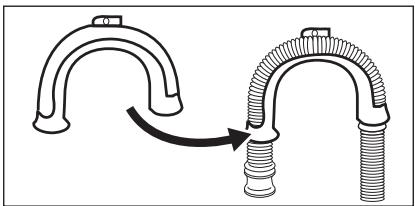

• Sul bordo di un lavandino.
• Accertarsi che la guida in plastica non si muova durante lo scarico dell'apparecchiatura. Collegare la guida al rubinetto dell'acqua o la parete.

• A un tubo fisso dotato di sfiato. Fare riferimento all'immagine. Direttamente all'interno di una conduttura di scarico a un'altezza non inferiore ai 60 cm e non superiore ai 100 cm. La parte finale del tubo di scarico deve sempre essere ventilata, ad esempio il diametro interno della conduttura di scarico deve essere superiore rispetto al diametro esterno del tubo di scarico. Senza la guida del tubo di plastica.

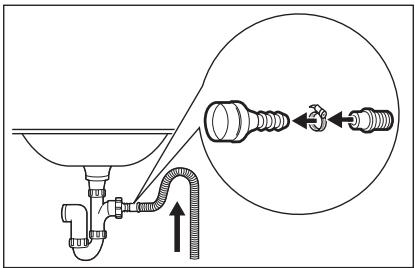

• A un sifone di scarico. Fare riferimento all'immagine. Sistemare il tubo di scarico nel sifone e serrarlo con un fermo. Accertarsi che il tubo di scarico formi una curva ascendente onde evitare che particelle residue passino dal lavandino all'apparecchiatura.

• Direttamente in una conduttura di scarico incassata nel muro del locale e serrare con un fermo. electrolux 65 È possibile prolungare il tubo di scarico fino a un massimo di 400 cm. Contat- tare il centro assistenza per l'altro tubo di scarico e la prolunga. INCASSO PANORAMICA

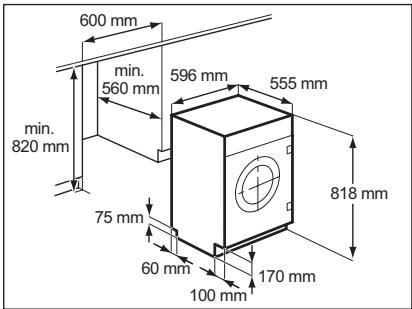

• Questa apparecchiatura è stata progettata per il montaggio a incasso in un mobile. Il vano d'incasso deve avere le dimensioni illustrate in Fig 1. 600 mm min. 596 mm 560 mm 555 mm min. 820 mm 818 mm 75 mm 60 mm 100 mm 170 mm Fig. 1 Preparazione e montaggio dell’oblò
• La macchina è in origine predisposta per il montaggio dell'oblò con apertura da destra a sinistra (Fig. 2). Fig. 2 16-22 mm

• Oblò L’oblò dovrebbe avere le dimensioni seguenti: – larghezza 595-598 mm – spessore 16-22 mm – l'altezza X dipende dall'altezza della base del mobile adiacente (Fig. 3). 66 electrolux

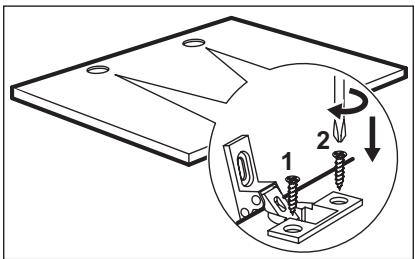

• Cerniere Per montare le cerniere è necessario praticare due fori (diametro 35 mm e profondità 12,5-14 mm a seconda della profondità del mobile d'incasso) sul lato interno dell’oblò. La distanza tra i centri dei fori di fissaggio deve essere di 416 mm. La distanza dal bordo superiore dell'oblò al centro del foro dipende dalle dimensioni del mobile adiacente. Le cerniere devono essere fissate all'oblò mediante le viti da legno 1 e 2 (Fig. 4) fornite con l'apparecchiatura. Fig. 4

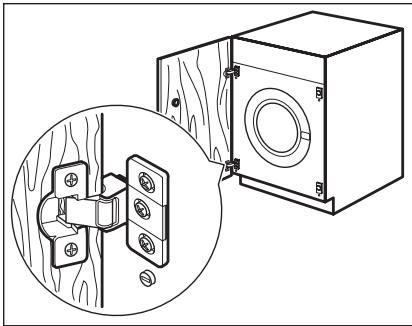

• Montaggio dell'oblo' Fissare le cerniere all'apparecchiatura per mezzo delle viti M5x15. Le cerniere possono essere regolate in modo da compensare eventuali irregolarità di spessore dell'oblò. Per allineare perfettamente l'oblò è necessario allentare la vite, regolare l'oblò e stringere di nuovo la vite A (Fig. 5).

• Contromagnete L'apparecchiatura è predisposta per la chiusura magnetica dell'oblò. Per il corretto funzionamento di questo sistema, è necessario avvitare il contromagnete A (disco di acciaio + anello di gomma) nel lato interno dell'oblò. La sua posizione deve corrispondere al magnete B sull'apparecchiatura (Fig. 6).

Importante Non rimuovere la vite C. Fig. 6

Se l'oblò è stato aperto da sinistra a destra, invertire la posizione delle piastre E , il magnete D e la piastra C. Montare il contromagnete D e le cerniere A come descritto in precedenza (Fig. 7 ) Attenzione Non rimuovere la vite B. electrolux 67 Fig. 7 www.electrolux.com/shop 132917580-A-452012
