MANUALE UTENTE EUN2244AOW AEG-ELECTROLUX

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiaso momento desiderate utilizzato, potete esser certi di ottenere sempre i migliorori risultati.

Benvenuti in Electrolux.

Visitate il nostro site web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.electrolux.com

Registrar il vostro prodotto e ricevere un servizio migliorare:

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consiglio sempre l'impiego di ricambi originali.

Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio

(PNC), numero di serie.

Avertenza / Attenzione - Importanti Informazioni di Sicurezza

Informazioni e consigli generali

Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. ISTRUZIONI DI SICUREZZA

Per garantire un impiego corretto e sicuro dell'appareccchio, prima dell'infallazione e del primo utilizzato leggere con attenzione il librettto struzioni, inclusi i sugerimenti e le avventenze. Per evitare errors e incidenti, è importante garantire che tutte le persone che utilizzano l'appareccchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'appareccchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sa correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produtto non è responsabile dei danni provocati da eventuali omissioni.

1.1 Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persona, bambini inclusi, con ridotte energia fisiche, sensoriali o psicchiche, oppure privile di conoscenza e esperienza, a meno che non siano state astruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sosto vigilanza di questi.

I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali sono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.
• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche dello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve renderere inutilizzabili tali chiusure prima di eliminare l'apprecchio sostituito, per evitare che

diventi una trappola mortale per i bambini.

1.2 Norme di sicurezza generali

AVVERTENZA!

Verificare che le aperture di ventilazione, sua sull'apparecchiatura che nella struttura da incasso, siano libero da ostruzioni.

L'apparecchiatura è progettata per la conservazione domestica di alimenti e/ o bevande e usi affini:
- cucine di negozi, uffici e altri ambienti di lavoro;
- fattorie e clienti di hotel, motel e altri ambienti residenziali;
- bed and breakfast;
- catering e usi simili non di vendita.

Non utilizzare dispositi vi meccanici o altri mezzi artificiali per accelerare lo sbramento.
Non utilizzato altre apparecchiature elettriche (per esempio gelatiere) all'in-terno del frigorifero, salvo quella approvate per tale scopo dal produttore.
Non danneggiare il circuito refrigerante.
- Il circuito refrigerante dell'apparecchia-tura contiene isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale che, tuttavia, è inflammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

• evitare fiamme libere e scintille

• aerare bene il locale in cui si trovai l'apparecchiatura

• É pericoloso cancellare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo pottrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

AVVERTENZA!

Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituita da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolonghe al cavo di alimentazione.
2. Evitare che il lato posteriori dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un seguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibi-le.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfettamente stabile, non insere la spina. Il collegamento potrebbe provocare scosse elettriche o create un rischio di incendio.
6. L'apparecchiatura non deve essere messa in funzione perché il coprilampada interno (se previsto).
7. Questa apparecchiatura è pesante. Procedere con cautela durante gli spostamenti.
8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto pottrebbe provocare abrasioni o ustioni da freddo.
9. Evitare un'esposizione prolongata dell'apparecchiatura alla luce solare diretta.
10. Le lampadine utilizzato in questa apparecchiatura (se previste) sono lampadine speciali selezionate esclusivamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

1.3 Uso quotidiano

Non collocare pentole calde sulle parti in plastica dell'apparecchio.
Non collocare gas e liquidi inflammabili nell'apparecchio, perché potrebbero esplodere.
- Evitare di appoggiare gli alimenti contro la presa d'aria situata nella parete po

steriore (per le apparecchiature di tipo no-frost)

Gli alimenti congelati non devono essere ricongelati una volta scongelati.
- Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
- Osservare rigorosamente i consiglio per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
Non collocare bevande gassate o friz-zanti nelle scomparto congelatore perché creano pressione sul recipiente che cui esplodere danneggiando l'appa-recchio.
I ghiaccioli possono provocare bruciataure da gelo se consumati immediamente dopo averli tolti dall'apparecchio.

1.4 Pulizia e cura

• Prima di eseguire qualunjue intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina alla presa.
  Non pulire l'apparecchiatura con oggett i metallici.
• Non usare oggetti appuntiti per sbrinare l'apparecchiatura. Usare un raschietto di plastica.

1.5 Installazione

Per il collegamento elettrico, seguire attendamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediamente gli eventuali danni al negotio in cui è stato acquistato. In quello caso conservare l'imbal-laggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

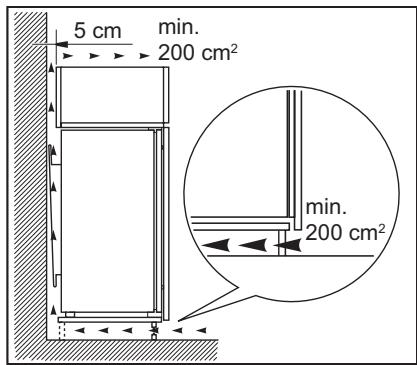

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installmente.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro

una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.

L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
- Installare l'apparecchio in modo che la presa rimanga accessible.
- Collegare solo a sorgenti d'accua potabile (se è previsto un collegamento alla rete idrica).

1.6 Assistenza tecnica

Gli interventi elettrici sull'appareciatura devono essere eseguiti escludamente da elettriciisti qualificati o da personale competente.
Gli intervenuti di assistenza devono essere eseguiti escludivamente da tecnici autorizzati e utilizzato solo ricambi originali.

1.7 Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'i-solamento contiene gas inflammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su quello apparecchio contrassegnati dal simbolo sono riciclabili.

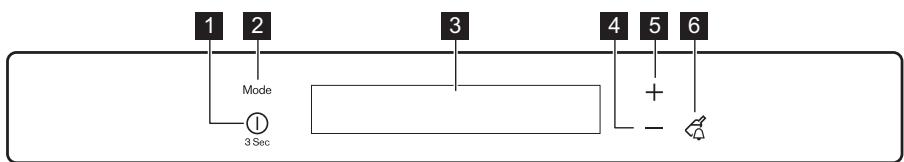

2. PANNELLO DEI COMANDI

1 TastoON/OFF
2 TastMode
3 Display
4 Tasto Temperatura piu fresca
5 Tasto Temperatura più calda
6 TastoDrink Chill

È possibile modificare le impostazioni audio predefinite dei tasti e impostarle con un volume più alto, premendo contemporaneamente il tasto Mode e il tasto temperature più fresca per alcuni secondi. La modifica è reversible.

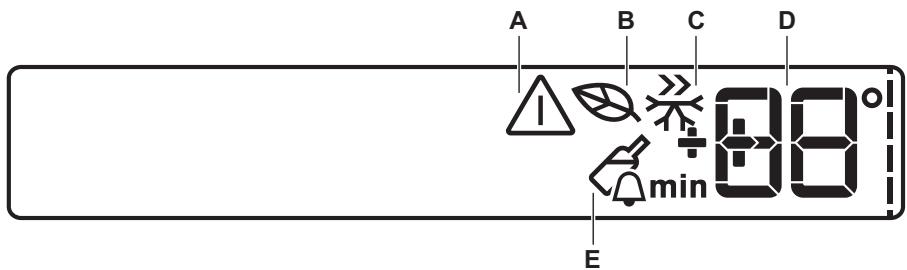

2.1 Display

A) Spia allarme
B) EcoMode
C) ModalitàFastFreeze
D) IndicatoreDrinksChill e temperatura
E) ModalitàDrinksChil

Dopo aver selezionato Mode o aver premuto il tasting della temperatura inizia l'animazione ---- . Dop o aver selezionato la temperatura, I'animazione lampeggia per alcuni minuti.

2.2 Accensione

Per accendere l'apparecchiatura procedere come segue:

1. Inserire la spina nella presa di alimentazione.
2. Premere il tasting ON/OFF se il display è spento.
3. Il segnale acustico d'allarme potrebbe attivarsi dopo alcuni secondi.

Per resettare l'allarme, consultare la sezione "Allarme di alta temperatura".

1. Se DEMO appeare sul display, l'apparecchiatura si trovato in modalità dimostrazione. Fare riferimento al paragrafo "Cosa fare se...".
2. Gli indicatori di temperatura visualizzano la temperatura impostata predefinita.

Per selezionare una temperatura diversa, consultare la sezione "Regolazione della temperatura".

2.3 Spagnimento

Per spagnere l'apparecchiatura, procedere come segue:

1. Premere il tasto ON/OFF per 3 secondi.
2. Il display si spegne.
3. Per scollegare l'apparecchiatura alla corrente elettrica, staccare la spina alla presa di alimentazione.

2.4 Regolazione della temperatura

É possibile regolare la temperatura impostata del congelatore premendo il tastingo temperatura.

Impostare la temperatura predefinita:

• 18^ per il congelatore

Gli indicatori della temperatura visualizzano la temperatura impostata.

La temperatura impostata verrà raggiunta.
entro 24 ore.

Dopo un'interruzione di corrente la temperature impostata rimane in memoria.

2.5 EcoMode

Per una conservazione ottimale del cibo, selezioneare EcoMode.

Per attivare la funzione:

1. Premere il tasto Mode finché non appare l'icona corrispondente.

La spia della temperatura visualizza la temperatura impostata:

-per il congelatore: - 18^

Per disattivare la funzione:

1. Premere il tasto Mode per selezionare un'altra funzione o annullare.

La funzione si disattiva selezionando una temperatura impostata diversa.

2.6 ModalitàFastFreeze

Per attivare la funzione:

1. Premere il tasto Mode finché non appare l'icona corrispondente.

Questa funzione si interrompe in modo automatico dopo 52 ore.

Per disattivare la funzione prima dello spegnimento automatico:

1. Premere il tasto Mode per selezionare un'altra funzione o annullare.

La funzione si disattiva selezionando un'impostazione di temperatura per il congelatore diversa.

2.7 Modalità DrinksChill

La modalità DrinksChill deve essere usata per impostare un segnale acustico in un preciso momento, utile per esempio quando una ricetta richiede il raffreddamento di alimenti misti per un corto periodo di tempo o quando è necessario un promemoria per non dimenticare le bottiglie messe in frigorifero per un raffreddamento rapido.

Per attivare la funzione:

1. Premere il tasto DrinkChill .

Appare la spia DrinksChill .

Il timer visualizza il valore impostato (30 minuti).

1. Premere il tastingo Temperatura più fredda o Temperatura più calda per modificare il valore preimpostato del timer da 1 a 90 minuti.
2. II Timer inizia a lampeggiare (min).

Al termine del conto alla rovescia la spia DrinksChill lampeggia e viene emesso un segnale acustico:

1. Estrarre le eventuali bevande dal vano congelatore.
2. Premere il tasting DrinkChill per spel-gnere il segnale acustico e porre fine alla funzione.

Épossible disattivare la funzione in qual-siasi momento durante il conta alla rovescía:

1. Premere il tasto DrinkChill.
2. La spia DrinksChill si spegne.

E possibile modificare l'ora in qualsiasi段时间e prima della fine premendo il tasto Temperatura più fredda ed il tasto Temperatura più calda.

2.8 Allarme di alta temperatura

Un aumento di temperature nel vano congelatore (per esempio a causa di una precedente interruzione dell'alimentazione elettrica) è indicato da:

• Lampeggiamento delle spie di allarme e della temperatura del congelatore
• emissione di un segnale acustico.

Per resettare l'allarme:

1. Premere un taste qualsiasi.
2. Il segnale acustico si spegne.
3. L'indicatore della temperatura del congelatore visualizza per alcuni secondi la temperature più alta raggiunta, quando viene nuovamente visualizzata la temperature impostata.
4. La spia di allarme appeare fino al ripristino delle condizioni normali.

Quando l'allarme si interrompe, la spia di allarme si spegne.

2.9 Allarme porta aperta

Se la porta è lasciata aperta per alcuni minuti, viene emesso un segnale acustico.

Le condizioni di allarme della porta aperta sono indicate da:

• indicatore allarme lampeggiante
• segnale acustico

Al ripristino delle condizioni normali (porta chiusa), l'allarme si interrompe.

Durante l'allarme, il segnale acustico può essere disattivato premendo qualsiasi tasto.

3. UTILIZZO QUOTIDIANO

3.1 Pulizia dell'interno

Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quando asciugare accuramente.

Non usare detergenti corrosivi o pulveri abrasive che possano danneggiare la finitura.

Se DEMO appeare sul display, l'apparecchiatura si trovina in modalità dimostrazione:fare riferimento al paragrafo "COSA FARE SE...".

3.2 Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati. Per congelare alimenti freschi, attivare la funzione Fast Freeze almeno 24 ore prima di introdurli nel vano congelatore. Riporre i cibi freschi da congelare nei due comparti superiori.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetto, un'etichetta presente sulle pareti interne dell'apparecchio.

Ilprocessodicongelamento dura24ore: inquesto periodonaggiungerealto cibo da congelare.

Dopo 24 ore, quando il processo di congelamento è completato, ritornare alla temperature desiderata (vedere "Regolazione della temperatura").

3.3 Conservazione dei surgelati

Al primo avvio o dato un periodo di non utilizzato, lasciare in funzione l'apparecchia-

tura per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.

Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di risalita"indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

3.4 Scongelamento

Prima dell'utilizzo, i cibi surgelati o conge-lati possono essere scongelati nel vano frigorifero o a temperature ambiente, in funzione del tempo disponibile per esta operazione.

I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in quello caso la cottura durera più a lungo.

3.5 Produzione di cubetti di ghiaccio

Questo appearecchio è equipaggiato con una o più vaschette per la produzione di cubetti di ghiaccio. Riempire d'acqua le vaschette quando insertirle nel vano congelatore.

Non usare strumenti metallici per rimuovere le vaschette dal conge-latore.

3.6 Accumatori di freddo

Il congelatore contiene almeno un accumulatore di freddo che prolunga il tempo di conservazione degli alimenti in caso di interruzione della corrente elettrica.

4. SUGGERIMENTI E CONSIGLI UTILI

4.1 Consigli per il congelamento

Per un processo di congelamento ottima- le, ecco alcuni consigli importanti:

• la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetto;

• il processo di congelamento dura 24 ore. In quello periodo nonaggiungere altri cibo da congelare;

• congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;
• preparare il cibo in piccole porzioni per consentire un congelamento rapido e completinge e per scongelare in seguito solo la quantità necessaria;
• avolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;
  non lasciare che cibo fresco non congelato entri in contatto con quello giagcongelato, per evitare un aumento della temperature in quest'ultimo;
• i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;
• i ghiaccioli, se consumati immediamente dopo la rimozione dal vano congelatore, possono causare usioni da congelamento della pelle;
• si consiglia di riportare la data di conge-lamento su agli singolo pacchetto per

riuscire a tenere traccia del tempo di conservazione;

4.2 Consigli per la conservazione dei surgelati

Per ottener risultati ottimali

• Controllare che i surgelati esposti nei punti vendita non presentino segni di interruzione della catena del freddo
• Il tempo di trasferimento dei surgelati dal punto vendita al congelatore domestico deve essere il più breve possibile;
  Non aprire frequentlymente la porta e limitare il più possibile i tempi di aperture;
• Una volta scongelati, gli alimenti si deterrorano rapidamente e non sono essere ricongelati;
  Non superare la durata di conservazione indicate sulla confezione.

5. PULIZIA E CURA

ATTENZIONE

Staccare la spina dell'apparecchio prima di esquire lavori di manutenzione.

Questo appearecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

5.1 Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e privile di residui.
• Risciacquare e asciugare accuramente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione mi-gliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Non danneggiare il systema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in quello apparecchio. Per quello motivi si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

5.2 Sbrinamento del vano congelatore

Il vano congelatore in quello modello è di tipo "no frost", perché non forma ghiaccio sulle pareti interne e sugli alimenti durante il funzionamento.

L'assenza di ghiaccio è dovuta alla circolazione continua di aria fredda prodotta al l'interno del vano da una ventola azionata automaticamente.

5.3 Periodi di inutilizzato

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

• scollegare l'apparecchio alla rete elettrica
• rimuovere tutto il cibo
  sbrinare (se necessario) e pulire l'apparecchiatura e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare agli tanto per evitare che il cibo contento marcisca in caso di interruzione dell'alimentazione elettrica.

6. COSA FARE SE…

AVVERTENZA!

Prima di eseguire la ricerca guasti, estrarre la spina alla presa di alimentazione.

Le operazioni di ricerca guasti, non descripte nel presente manuale, devono essere eseguite esclusivamente da elettriciisti qualificati o da personale competente.

Problema	Causa possibile	Soluizione
L'apparecchiatura non funziona.	L'apparecchiatura è spenta.	Accendere l'apparecchiatura.
	La spina non è inserita correttamente nella presa di alimentazione.	Inserire correttamente la spina nella presa di alimentazione.
	L'apparecchiatura non ricerve corrente. Assenza di tensione nella presa di alimentazione.	Collegare alla presa di alimentazione un altre apparetchio elettrico. Rivolgersi ad un elettricista qualificato.
Viene emesso un segnale acustico. La spia di allarme lampeggia.	La temperature nel vano congelatore è troppo alta.	Fare riferimento alla sezione "Allarme temperatureeccessiva".
	La porta non è chiusa correttamente.	Fare riferimento alla sezione "Allarme porta aperta".
Problema	Causa possibile	Soluzione
Il compressore ri-mane sempre in fun-zione.	La temperature non è im-postata correttamente.	Impostare una temperatura superiore.
	La porta non è chiusa cor-rettamente.	Consultare la sezione "Chiusura della porta".
	La porta viene aperta trop-po frequentlymente.	Limitare il più POSSIBLE il tempo di aperture della por-ta.
	La temperature degli ali-menti è troppo alta.	Prima di mettere a conser-vare gli alimenti, lasciarli raf-freddare a temperatura am-biente.
	La temperature ambiente è troppo alta.	Abbassare la temperature ambiente.
	La modalità FastFreeze è attiva.	Fare riferimento a "Modali-tàFastFreeze".
La temperature nel congelatore è trop-po Bassa.	Il regolatore della tempera-tura non è impostato cor-rettamente.	Impostare una temperatura superiore.
	La modalità FastFreeze è attiva.	Fare riferimento a "Modali-tàFastFreeze".
La temperature nel vano congelatore è troppo alta.	Il regolatore della tempera-tura non è impostato cor-rettamente.	Impostare una temperatura inferiore.
	Sono stati introdotti molti alimenti insieme.	Introduire gli alimenti molto alla volta.
	I prodotti sono troppo vici-ni tra loro.	Disporre i surgelati in modo da consentire una corretta circolazione dell'aria fredda.
Sul display della temperature è visua-lizzato un quadrato superiore o inferio-re.	Si è verificato un erre度过 la misurazione della temperature	Contattare il servizio assistenza (ilsystema refrigeran-te continuerà a tenere gli alimenti freddi, ma non sare possibile regolare la tempe-ratura).
DEMO appare sul di-splay.	L'apparecchiatura è in modalità dimostrazione (DEMO).	Tenere il tasting Mode pre-muto per circa 10 sec., finché non si sente un segnale acustico prolongato ed il di-splay si spegne per un tem-po brevissimo: l'apparec-chiatura inizi a funzionare regolarmente.

6.1 Chiusura della porta

1. Pulire le guarnizioni della porta.

2. Se necessario, regolare la porta. Vedere "Installazione".

3. Se necessario, sostuire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

7. INSTALLAZIONE

7.1 Luogo d'installazione

AVVERTENZA!

Qualora occorra ritirare dall'uso un appearecchio con serratura, si raccomanda di rendere quest'ultima inservibile per evitare che i bambini possano chiudersi all'interno.

La spina dell'apparecchio deve essere accessibile dopo l'infallazione.

Installare l'apparecchio in un luogo la cui temperatura ambiente corrisponda alla classe climaticaindicata sulla targhetta delmodello:

Classe climata	Temperatura ambiente
SN	da +10°C a +32°C
N	da +16°C a +32°C
ST	da +16°C a +38°C

Classe climata	Temperatura ambiente
T	da +16°C a +43°C

7.2 Collegamento elettrico

Prima di insere la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consul- tando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispecttate.

Il presente apparecchio è conforme alle dirattive CEE.

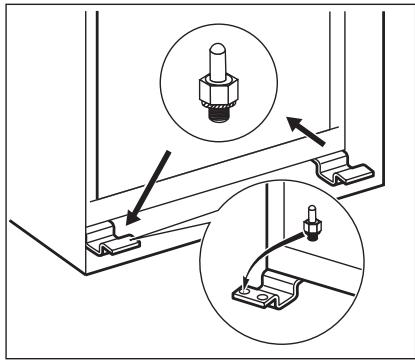

7.3 Possibilità di invertire la porta

La porta dell'apparecchiatura si après verso destra. Se si desidera che la porta si apra versusinistra, prima di installment l'apparecchiatura eseguire queste operazioni:

1. Allentare e rimuovere il perno superiore.
2. Rimuovere la porta.
3. Rimuovere il distanziale.
4. Svitare con una chiave il perno inferiore.

Sul lato opposto:

1. Serrare il perno inferiore.
2. Installare il distanziatore.
3. Installare la porta.
4. Serrare il perno superiore.

7.4 Requisiti di ventilazione

Il flusso d'aria diaetro l'apparecchiatura de- ve essere sufficiente.

7.5 Installazione dell'apparecchiatura

Seguire i seguenti passaggi:

ATTENZIONE Accertarsi che il cavo di rete sua libero da ostacoli.

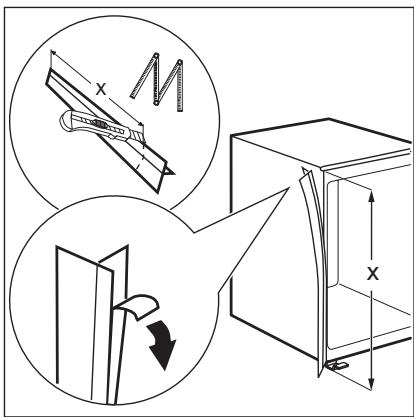

Se necessario, tagliare la striscia sigillante adesiva, quando aplicarla come illustrato in figura.

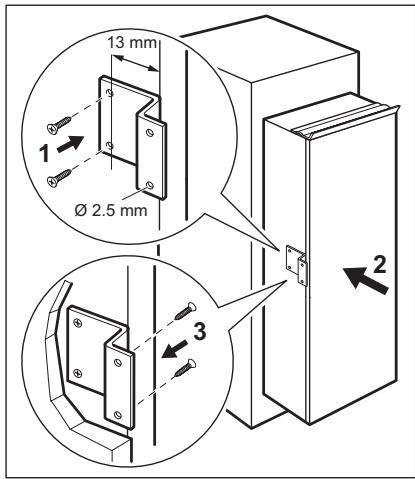

Forare con una punta da trapano di 2,5 mm (profondità max 10 mm).

Fissare la squadretta sull'apparecchio.

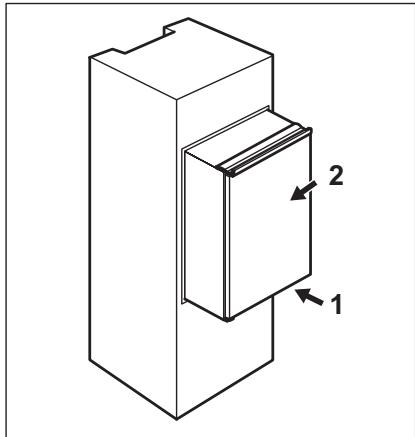

Installare l'apparecchiatura nella nicchia. Spingere l'apparecchiatura in direzione della freccia (1) finché la mascherina superiore si arresta contro il mobile da cucina. Spingere l'apparecchiatura in direzione della freccia (2) contro il mobile sul lato opposito rispetto alla cerniera.

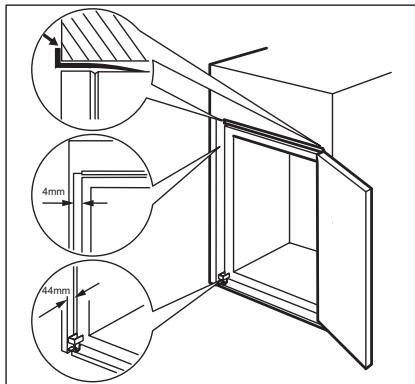

Posizionare correttamente l'apparecchiatura nella nicchia.

Assicurarsi che la distance tra l'apparecchiatura ed il bordo anteriore dell'armadio sa di 44 mm.

Il copricerniera inferiore (incluso nel sacchetto degli accessori) permette di controllare che la distanza fra l'apparecchiatura ed il mobile della cucina sua corretta.

Accertarsi che lo spazio fra l'apparecchia-tura e il mobile sia di 4 mm.

Aprière la porta. Applicare il copricerniera inferiore.

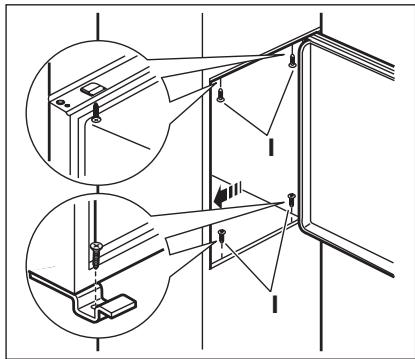

Fissare l'apparecchiatura nella nicchia con 4 viti.

Rimuovere la parte appropriata del copricerniera (E). Accertarsi di rimuovere la parte DESTRA per la cerniera di destra, o la parte SINISTRA per quella di sinistra.

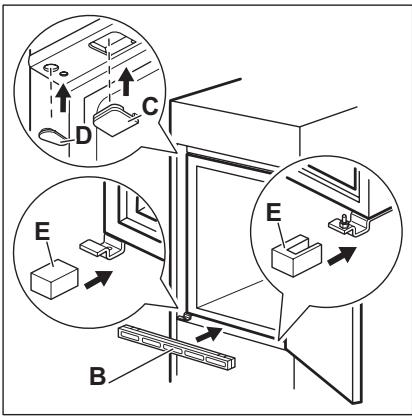

Applicare i cappucci (C, D) a coprigiunti e fori delle cerniere.

Installare la griglia di sfiato (B).

Appicare i copricerniera (E).

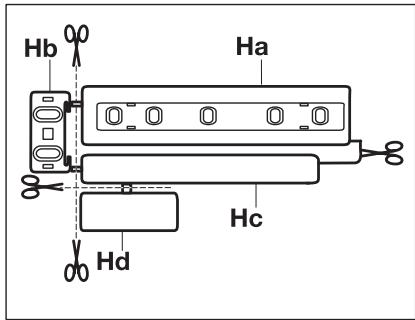

Staccare le parti (Ha), (Hb), (Hc) e (Hd).

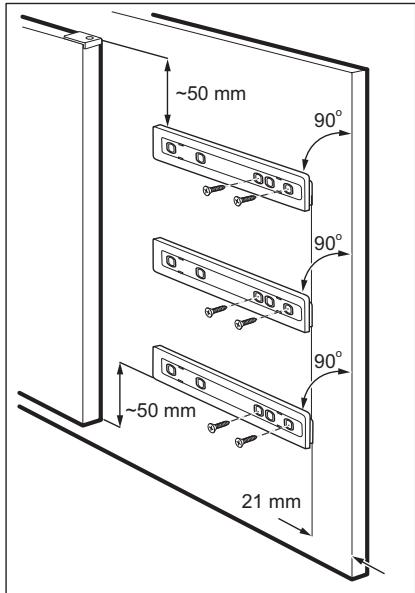

Installare la parte (Ha) sul lato interno della porta del mobile da cucina.

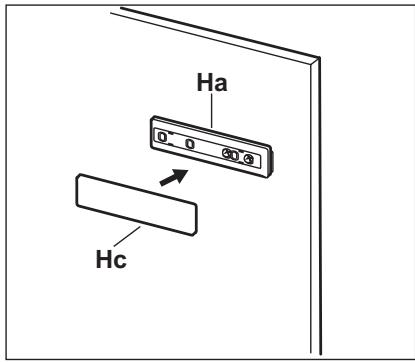

Spingere la parte (Hc) sulla parte (Ha).

Aprire la porta dell'apparecchiatura e l'anta del mobile da cucina con un'angolazione di 90^ .

Inserire il quadratino (Hb) nella guida (Ha). Unire la porta dell'apparecchiatura alla po ta del mobile e marcare i fori.

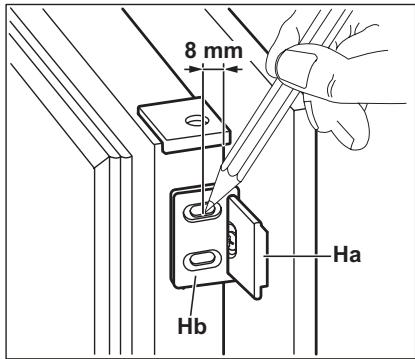

Rimuovere le squadrette e forare con una punta di 2 mm a 8 mm dal bordo esterno della porta.

Riappicare il quadrantino sulla guida e fissarlo con le viti in dotazione.

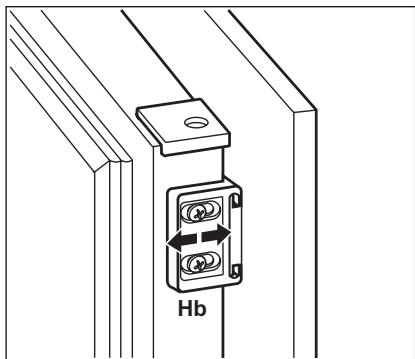

Allineare la porta del mobile da cucina con quella dell'apparecchiatura regolando la parte (Hb).

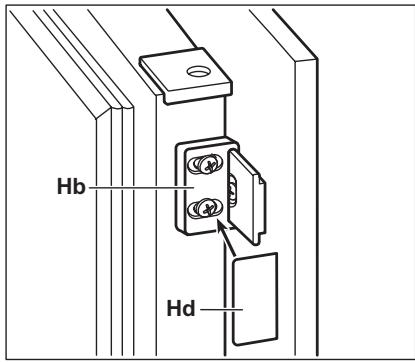

Premere la parte (Hd) sulla parte (Hb).

Eseguire un controllo finale per accertarsi che:

• tutte le viti siano serrate.

• la striscia sigillante sua fissata saldamente all'unità;

• la porta si apra e si chiuda correttamente.

8. RUMORI

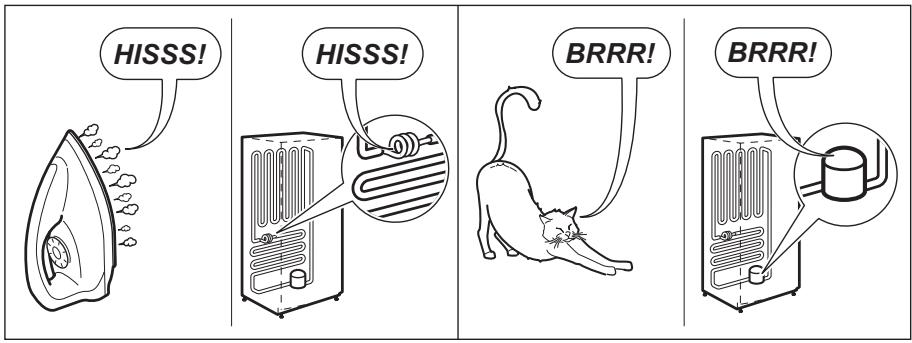

Durante I'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

9. DATI TECHNICI

Nicchia di incasso
	Altezza	1780 mm
	Larghezza	560 mm
	Profondità	550 mm
Tempo di salute		24 h
Tensione		230-240 V
Frequenza		50 Hz

I dati tecnici sono riportati sulla targhetto del modello, applicata sul lato sinistro in-
terno dell'apparecchiatura, e sull'etichetta dei valori energetici.

10. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il symbolo

Buttare I'imballaggio negli apposti contentitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifui di derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

C
