MANUALE UTENTE ENL60810X AEG-ELECTROLUX

libretto di istruzioni

refrigeration

réfrigération

kuhlung

frigoriferi

Contents

Libretto di istruzioni

• Considerazioni ambientali 61
• Side by side compatto con funzioni standard 62
• Grande side by side con funzioni ghiaccio e acqua 63
• Avvertenze generali 64
• Istruzioni generali per l'installazione 65
• Prima accensione 67
• Display elettronico 68
• Funzioni del comparto alimenti 71
• Sostituzione del filtro dell'acqua 75
• Illuminazione LED 76
  Pulizia del frigorifero 76
• Consumo energetico 77
  · Sicurezza 78
• Suggerimenti utili 78
  Risoluzione dei problemi 79

before you call

libretto di istruzioni

Prima di contattare l'assistenza

Prima di rivolgersi al servizio di assistenza, leggere integralmente il manuale di istruzioni per evitare di incorrere nel pagamento di interventi non coperti da garanzia.

Considerazioni ambientali

Il symbolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadaguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

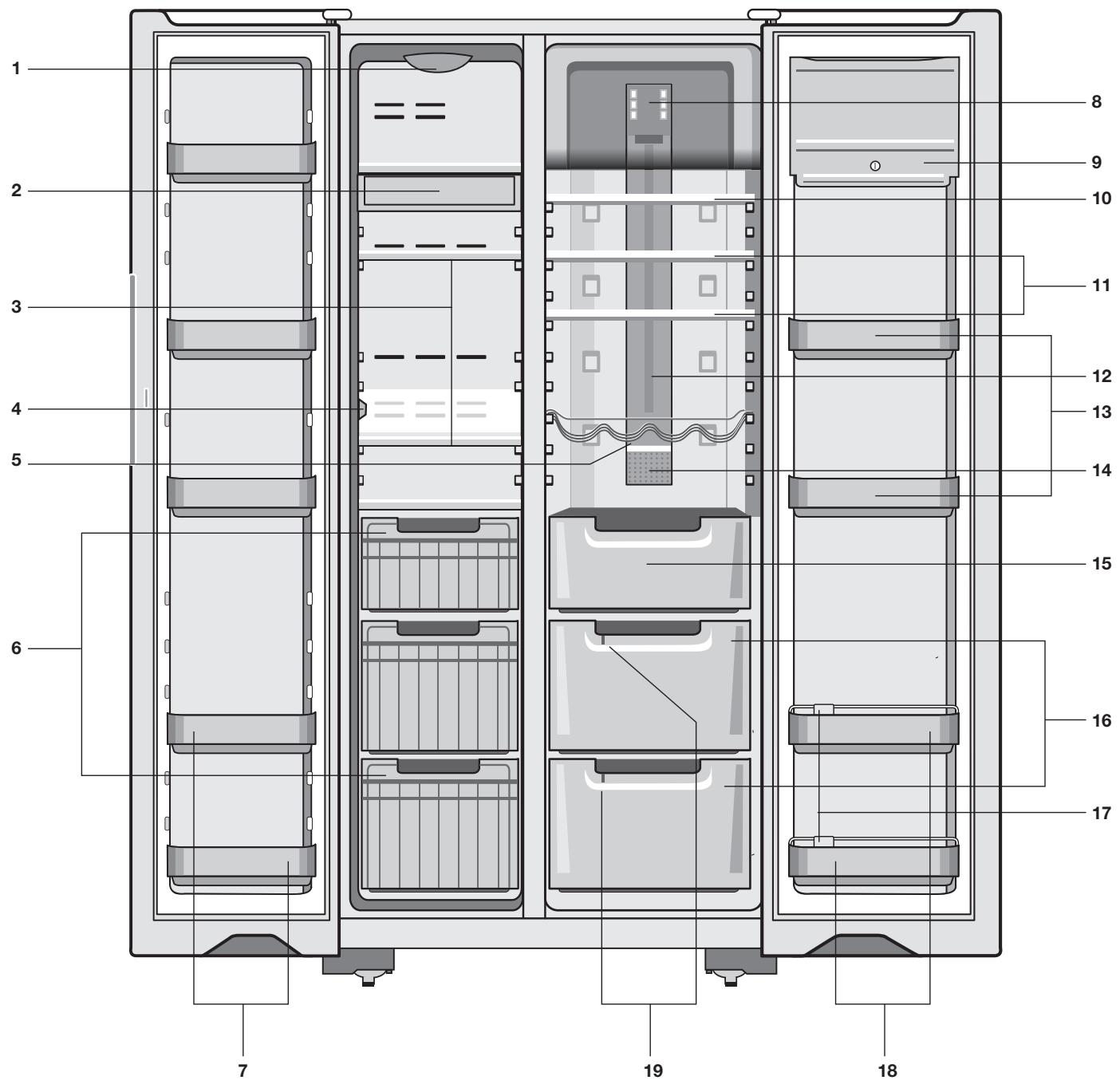

Side by side compatto con funzioni standard

1 Luce vano congelatore
2 Vaschette e scomparto del ghiaccio
3 Ripiani in veto estraibili
4 Sensore di temperatura del vano congelatore
5 Griglia portabottiglie

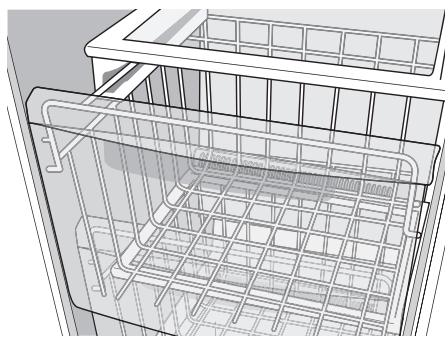

6 Cestelli con fascia trasparente

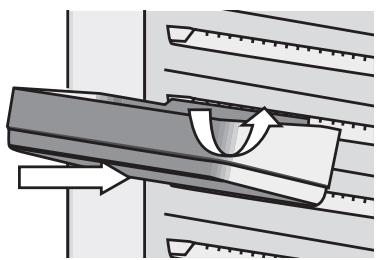

7 Balconcini controta regolabili
8 Comandi di regolazione elettronica della temperatura
9 Scomparto a chiusura
10 Ripiano in vetro antigocciolamento a scompara

11 Ripiani in vetro antigocciolamento estraibili
12 Illuminatione vano frigorifero
13 Balconcini contropora regolabili
14 Sensore e filtro antidore
15 Cassetto carne/pesce
16 Cassetti verdura

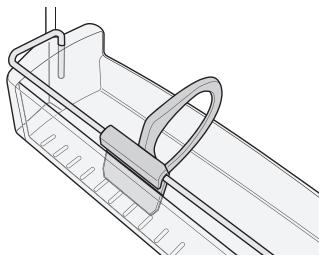

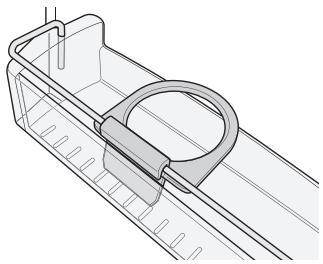

17 Fermabottiglie orientabile
18 Balconcini portabottiglie
19 Regolatori umidità dei cassetti verdura

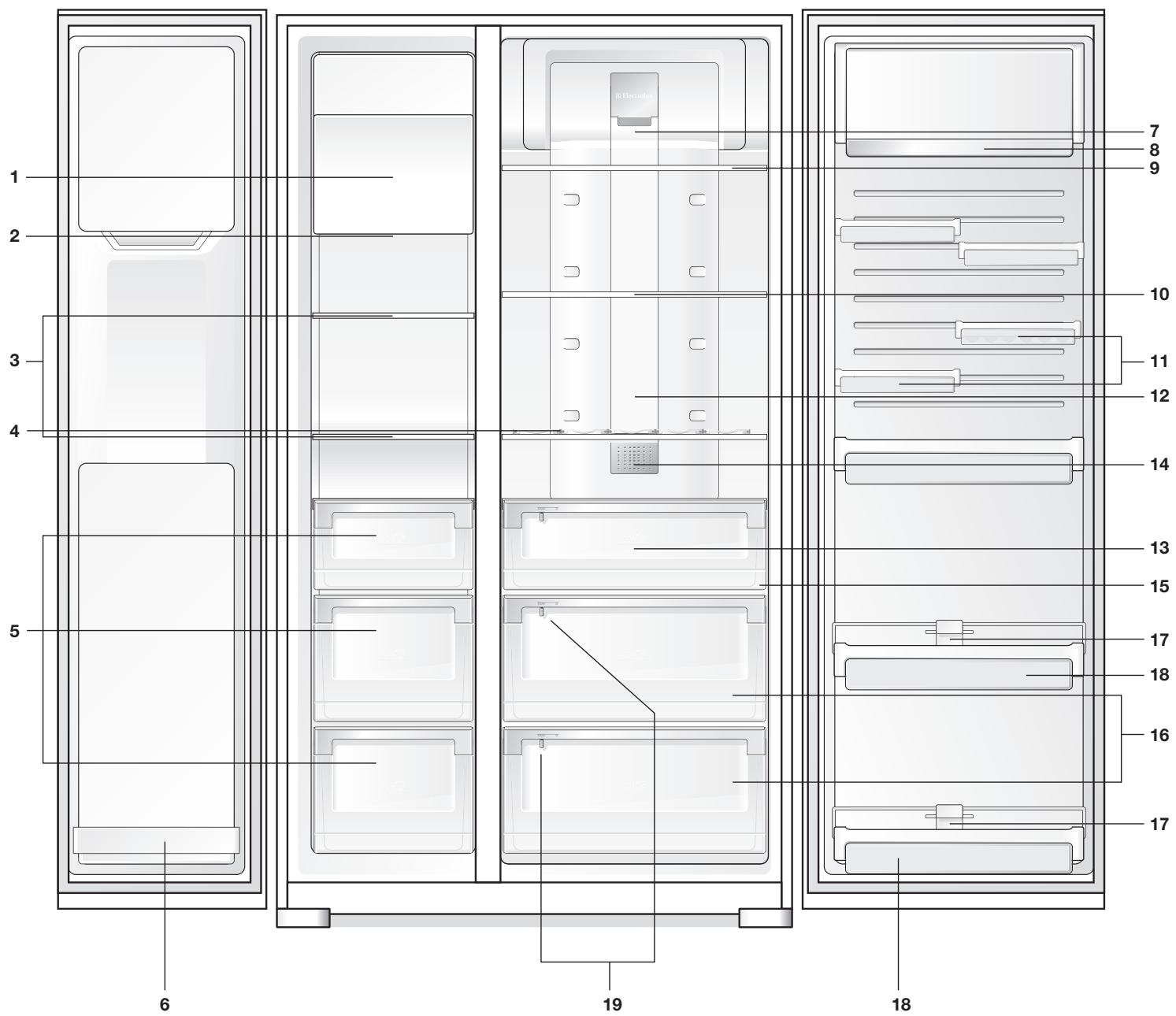

Grande side by side con funzioni ghiaccio e acqua

1 Produttore di ghiaccio
2 Luce vano congelatore
3 Ripiani in veto estraibili
4 Porta vino modulare
5 Cestelli estraibili
6 Balconcini controprota regolabili
7 Spie di funzionamento
8 Scomparto a chiusura
9 Ripiano in vetro antigocciolamento a scomparsa
10 Ripiani in veto antigocciolamento estraibili

11 Balconcini controta regolabili
12 Illuminazione vano frigorifero
13 Cassetto carne/pesce
14 Sensore e filtro antidore
15 Filtracqua
16 Cassetti verdura
17 Fermabottiglie orientabile
18 Balconcini portabottiglie
19 Regolatori di umidità

Comandi di regolazione elettronica della temperatura + controlli per acqua e ghiaccio nelle sportello del congelatore

Avwertense generali

Leggere attendamente il libero di istruzioni e conservarlo per la consulazione. In caso di cessione del frigorifero, consignare il libero di istruzioni al nuovo proprietario.

Come per tutti gli elettrodomestici, è importante eseguire l'installazione correttamente e leggere attendamente le avventenze per la sicurezza, per evitare usi improprie e condizioni di pericolò. Dopo ave estratto l'apparecchiatura dall'imballaggio, controllare che non sia danneggiato. In caso di dubbi, non utilizzato l'apparecchiatura e contattare il servizio di assistenza clienti Electrolux.

I symboli utilizzati nel libretto hanno i seguenti significati:

! Avvertenza! Informazioni relative alla sicurezza personale dell'utente.
! Attenzione! Precauzioni per evitare di danneggiare il frigorifero.
i Suggerimenti e informazioni. Suggerimenti e informazioni sull'utilizzo del frigorifero.
Suggerimenti ambientali. Suggerimenti e informazioni sull'utilizzo economico ed ecologico del frigorifero.

Avverenza!

• Nel caso in cui contentori pressurizzati per aerosol recassero la parola "inflammabile" e/o il simbolo di una, fiamma, si prega di non conservarli all'interno di frigoriferi o congelatori. Questa operazione potrebbe provocare esplosioni.

• Prima di smaltire un frigorifero o un congelatore, rimuovere gli sportelli. I bambini potrebbero restare chiusi all'interno, con seguenti rischi di soffocamento.
• Il frigorifero contiene materiale isolante realizato con gas compressi inflammabili. Per evitare condizioni di pericolò, smaltire correttamente l'apparecchio.
• Questo apparecchio non è destinato all'uso da parte di bambini o uomini con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchio, a meno che non siano sorvegliati o struitti da una persona responsabile. è consigliabile controllare che i bambini non giochino con l'apparecchiatura.
• Non utilizzato appearecchi di pulizia a vapore. Se i componenti molto tensione dovessero entrare a lavoro con la condensa, potrebbero causare un cortocircuito o rischi di scossa elettrica.
• Non utilizzato dispositiivi meccanici o altri mezzi per accelerare lo sbrinamento, se non eschipitamente consigliato dal costruttore.

Avvertenza refrigerante R600a

Questa apparecchiatura contiene una piccola quantità di R600a, un refrigerante naturale compatible con l'ambiente ma infiammabile:

• Verificare che i tubi del circuito refrigerante non si siano danneggiati in fase di trasporto e INSTALLazione.
• Le perdite di refrigerante possono causare lesionsagli occhi o rischi di incendio.
• Lo spazio per eseguire l'installatione del dispositivo deve essere di almeno 1 m3 agli 8 g di refrigerante. Il quantitativo di refrigerante contentuto all'interno del dispositivo è indicato sull'etichetta all'interno del dispositivo.

Leggere attentamente le seguenti avvertenze per evitare lesioni personali o danni all'apparecchio.

Questo significato indica le operazioni da evitare.
Questo significato indica le operazioni da eseguire.

È importante che il frigorifero venga usato in condizioni di sicurezza. Prima della messa in funzione, controllare i seguenti punti.

Il dispositorio deve essere collegato all'apposita presa di corrente elettrica 220-240V, 50Hz CA.
Verificare che la presa di corrente elettrica disponga dell'apposita messa a terra. In caso di dubbi, rivolgersi a un elettricista qualificato.
Nel caso in cui il cavo di alimentazione sia danneggiato sarebbe opportuno rivolgersi a un technician di manutenzione o a una persona qualificata per provvedere alla sua sostituzione.
Controllare che la lunghezza del cavo di alimentazione sia sufficiente per giungere alla presa. Non collegare il frigorifero a una prolonga o a una presa multipla.
Scollegare il dispositivo prima di procedere alla pulizia e prima di sostituire la lampadina al fine di evitare scosate elettriche.
Scegliere un luogo di installatione appropriato, evitando i locali troppo freddi - la temperature ambiente dovrebbe essere al di sopra dei 10^ .
Collocare il frigorifero in un luogo asciutto, evitando l'umidità eccessiva.
Per evitare pericoli di incendio, pulire regolamente l'apparecchio.
Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libero da ostruzioni
Evitare che i bambini giochino con l'apparecchiatura.
Non staccare mai la spina tirando il cavo di alimentazione. Afferrare sempre saldamente la presa e tirare in modo deciso per evitare di danneggiare il cavo di alimentazione.
Non collegare il frigorifero a un timer installato nella presa elettrica.
Questo apparecchio non deve essere utilizzato da bambini o disabilienza supervisione.
Non collocare il frigorifero in un luogo non protetto o esposto al gelo, ad esempio in un garage o su una veranda.
Non collocare il frigorifero esesto alla luce solare diretta, vicino a fornelli, camini o termosifoni.
Non collocare il frigorifero su superfici non perfettamente piane.
Non ripore materiali inflammabili, ad es. bombolette spray, supra o tutto il frigorifero.
Non lasciare che i bambini giochino con l'apparecchio.
Non introdurre bevande frizzanti nel vano congelatore.
Non provare a riparare da soli l'apparecchio.
Non usare stufe elettriche o asciugacapelli per sbrinar il vano congelatore; la mancata osservanza di但这a precauzione puocausare scosse elettriche.
Non servirsi in alcun caso di elettrodomestici all'interno del frigorifero o del congelatore.

! Nota! Leggere attendamente queste avvertenze prima di installare o utilizzare il frigorifero. Per eventuali richieste di assistenza, contattare il servizio clienti.

Il produttore non accetta alcuna responsabilità in caso di mancato rispetto delle istruzioni o delle avvertenze per la sicurezza riportate nel presente libretto.

Istruzioni generali per l'installazione

Per uninstallazione corretta del frigorifero:

• Lasciare una distanza adeguata delle pareti laterali, posteriore e superiore del frigorifero per garantire una Buona circolazione dell'aria.
• Allineare il frigorifero con i mobili adiacenti.
• Verificare che gli sportelli si chiudano da se da una posizione parzialmente aperta.

Attenzione! I sistemi aerosol automatici (come ad esempio quelli per il controllo degli insetti) non dovrebbero essere collocati nelle immeditate vicinanze del prodotto, in quanto lo spray potrebbe causare danni a lungo termine alla plastica esterna del dispositivo.

Distanze libero intorno al frigorifero

Per installare il frigorifero Side by Side tra altri mobili, è necessario rispettore le seguenti distance.

• Consentire uno spazio minimo di 5 millimetri da entrambi i lati (vedere la figura 1).
• Consentire uno spazio minimo di 10 millimetri sopra ai copricerniera (vedere la figura 1).
• Consentire uno spazio minimo di 50 millimetri sul lato posteriore del frigorifero (vedere la figura 1).

Figura 1

• Se il frigorifero è posizionato contro una parete, lasciare una distance libera di 200 o 350 millimetri sul lato incerniterato delle porte. Sarà in quello modo possibile eseguire le operazioni di pulizia con maggiorefacility (vedere la figura 2).

• Non incassare il frigorifero rispetto ai mobili adiacenti.

! Nota! Gli sportelli dovrebbero sporgere (non essere allineati) rispetto ai mobili. Le distanze libere sopra indicate rappresentano le misure minime consigliate.

Installazione

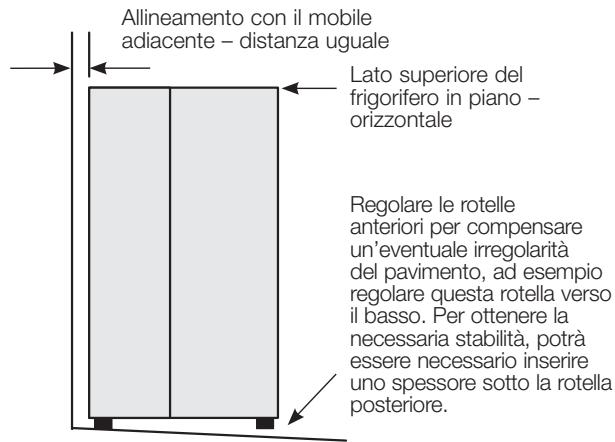

Alla segna, le rotelline del frigorifero dovrebbero trovarsi in posizione rientrata. Si consiglia di inclinar il frigorifero verso il retro di circa 10-15 millimetri, in modo che gli sportelli si chiudano automaticamente. Seguire la procedura sotto descritta.

Quando si è pronti per installare il frigorifero, procedere come segue.

1. Collocare il frigorifero nella posizione scelta per l'installazione.
   ! Avverenza! Le rotelle consentono solo lo scorrimento in avanti o all'indietro. Non sono rotelle piroettanti. Lo spostamento laterale del frigorifero può danneggiare il pavimento e le rotelle.
2. Se il frigorifero non è inclinato all'indietro, è possibile regolare le due rotelle anteriors usando l'apposita ghiera in plastica (vedere a pagina 66). Questa operazione richiede due persone, una che regoli le rotelle e l'altra che tengà il frigorifero leggermente inclinato per scaricare il peso delle rotelle anteriors. è possibile aumento o diminuire l'altezza delle rotelle. Ad agli rotazione della ghiera, l'inclinazione del frigorifero cambia di circa 10 mm.
3. Se l'apparecchio è in piano, le pareti laterali dovrebbero essere a piombo in verticale. Se l'apparecchio è incassato o parzialmente incassato, controllare l'allineamento con i mobili adiacenti.

1. Nel caso in cui il dispositorio dallodi da un lato a quello posteriore opposito, il pavimento non è regolare; sare alla quindi necessario provedere all'installazione di spessori nelle rotelle posteriori.
2. Potrebbe a quello punto essere necessario regolare ulteriormente le rotelle anteriorsi.

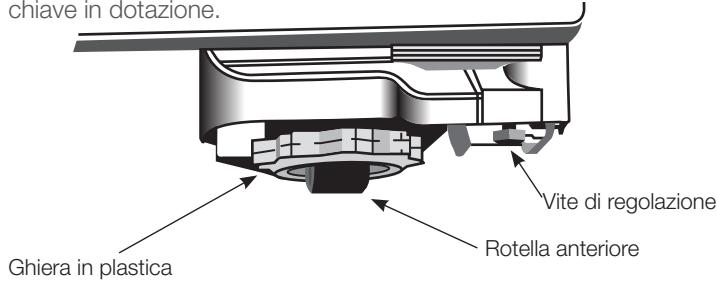

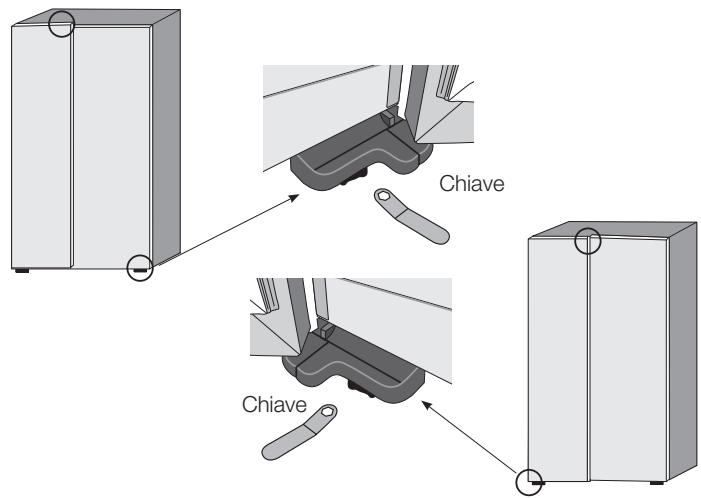

Allineamento degli sportelli

Ogni sportello può essere regolato in modo indipendente in direzione verticale, ruotando le viti poste sotto i cardini con la chiave in dotazione.

Gli sportelli possono essere sollevati o abbassati. A seconda dell'ampiezza della regolazione richiesta, cui sono sufficiente regolare un solo sportello (vedere le immagini seguenti).

Nota! Se le rotelle e le viti di regolazione sono in posizione corretta, il frigorifero sare in appoggio stabile sul pavimento e gli sportelli saranno allineati tra loro.

Materiale di imballaggio interno

Prima dell'uso, rimuovere il materiale di imballaggio interno.

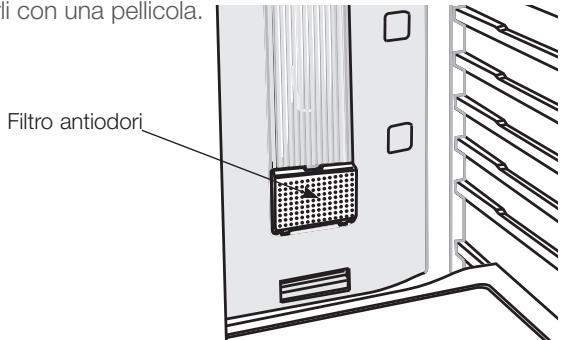

Sui cassetti degli sportelli cui sono appercipate una striscia di materiale schiumato. Altre parti, come lo scomparto chiudibile, sono essere fissate con strisce di nastro adesivo.

Le aperture di ventilazione poste sul lato posteriore del frigorifero possono essere coperte da una pellicola protettiva. Rimuovere la pellicola prima dell'uso per evitare di ostruire la circolazione dell'aria.

Anche il display del gruppo di controllo più essere coperto da una pellicola protettiva.

Rimuovere tutto il materiale di imballaggio interno prima dell'uso.

Lavare i residui di adesivo o altri residui con acqua e un detergente leggero.

Modelli con erogatore di acqua e ghiaccio

Il collegamento alla rete idrica del gruppo erogatore di acqua e ghiaccio delve essere effettuato da un technician significato. Le istruzioni relative al collegamento idrico sono riportate nel kit incluso nel prodotto, e sono destinate a installatori professionisti.

L'erogatore automatico di acqua e ghiaccio deve essere collegato a una fonte di acqua potabile con i seguenti valori di pressione:

Minima: 206 kPa (30 psi, 2,11 kgf/cm²)
Massima: 689 kPa (100 psi, 7,04 kgf/cm²)

In alcune zone, la pressione dell'acqua può raggiungere livelli sensibilmente più elevati. In queste casi, è necessario utilizzato una valvola di riduzione delle pressione. Accertarsi che l'idraulico o l'inistatatore controllinga la pressione dell'acqua durante l'installazione del frigorifero.

Al primo utilizzato del frigoriferro, o dopo un lungo periodo di non utilizzato dell'erogatore:

Versare sette-otto tazze d'acquaenza consumarle
- Non consumare il ghiaccio prodotto nelle prime 24 ore (potrebbe contentere agenti contaminanti assorbiti dalle tubazioni) (per ulteriori informazioni vedere a pagina 73)

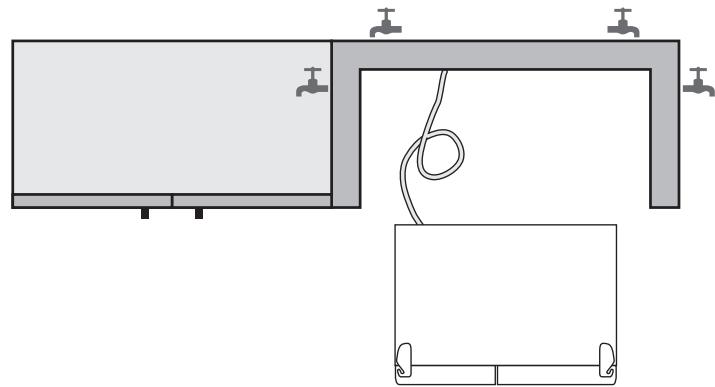

Il rubinetto dell'acqua più trovarsi in qualunque posizione e il tubo tra il rubinetto e il frigorifero più avee qualunque lunghezza. è Buona norma, tuttavia, osservare i seguenti punti.

1. É preferibile che il rubinetto sia accessibile perché dover spostare il frigorifero; si consiglia perciò di collocarlo all'esterno del vano di installmente, nei punti individati dai rubinetti nella figura.
2. Si consiglia, pur non essendo tuttavia necessario, di posizionare il rubinetto a un'altezza di 400 mm da terra.
3. Se il frigorifero deve essere spostato in avanti per le operazioni di pulizia, cui è necessario staccare il tubo dell'acqua.

Prima accensione

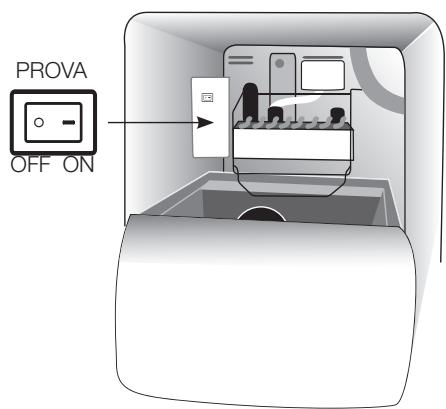

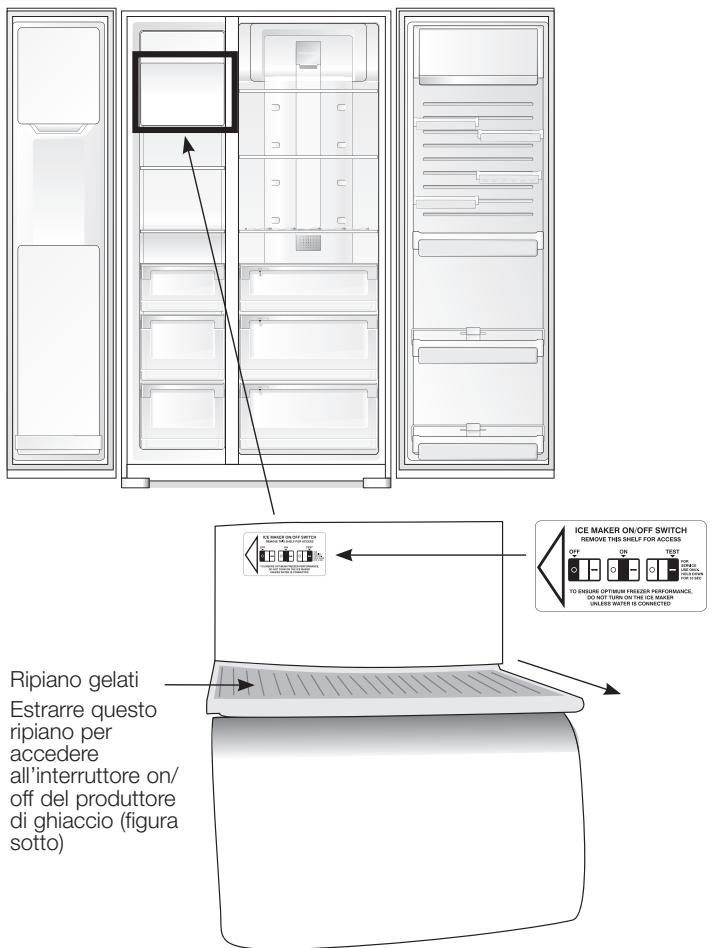

Attivazione del produttore di ghiaccio

! Attenzione! Il collegamento alla rete idrica del gruppo erogatore di acqua e ghiaccio deve essere effettuato da un techniciano qualificato.

Se il produttore di ghiaccio non è collegato a un attacco per l'acqua, delve essere lasciato spento. Per spegnerlo, estrarre il ripiano per i gelati e portare l'interruttore in posizione "OFF". Se il produttore di ghiaccio è accesso ma non è collegato all'attacco dell'acqua, produce un forte ronzio intermittente.

Se il produttore di ghiaccio è collegato a un attacco per l'acqua, controllare che sia acceso. Per accenderlo, portare l'interruttore in posizione "ON".

Accensione del frigorifero/congelatore

Énormale che le pareti posteriori, laterali e centrale del frigorifero siano leggermente calde.

Il riscaldamento è dovuto al trasferimento di calore dagli alimenti posti all'interno del frigorifero all'aria esterna.

Dietro la parete posteriore del vano congelatore è situata una serpentina refrigerante. La serpentina raffredda l'aria ed eliminna l'umidità. Sempre sul retro del vano congelatore, una ventola fa circolare l'aria fredda ed essiccata in tutto l'apparecchio.

Questoistema di circolazione forzata consente un raffreddamento degli alimenti molto più veloce. Evitare di disporre gli alimenti a ridosso delle bocchette di ventilazione, per evitare di ostruire il flusso d'aria.

Se lo sportello del vano congelatore viene aperta frequentlymente, è possibile che all'interno vi sia una leggera formazione di brina. Si tratta di un effetto normale, che solitamente scompare dopo alcuni giorni.

Chiudere bene gli sportelli del vano congelatore e della cella refrigerante dopo l'introduzione o l'estrazione degli alimenti.

Se gli sportelli rimangono parzialmente aperti, all'interno del congelatore si formera uno spesso strato di brina. In quello caso, rimuovere la brina. Chiudendo correttamente gli sportelli, la brina non si riformerà.

i Questo frigorifero utilizza un compressore a velocità varabile e altri componenti energeticamente efficienti che possono produrre rumori diversi da quelli degli apparecchi di generationse precedente.

I seguenti rumori sono da considerarsi normali:

• Rumori di accensione del compressore.
• Rumore dello spostamento d'aria generato dal motorino della ventola.
  Gorgoglii occasionali, simil al rumore dell'acqua in ebollizione.
• Uno schiocco durante lo sbrinamento automatico.
• Uno scatto poco prima dell'avvio del compressore.
  Il motorino del deflettore usato per la regolazione del flusso d'aria.
• Questi rumori sono normali e non devono generale allarme (per maggiori informazioni, vedere a pagina 79).

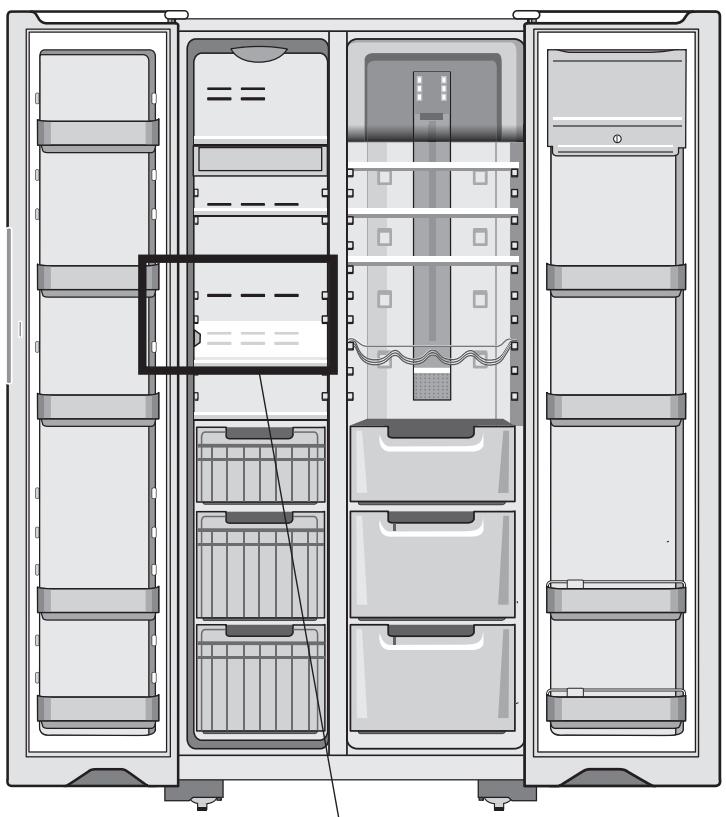

i Sensori di temperatura

Evitare di appoggiare alimenti sul sensore di temperatura del vano congelatore.

Questa disposizione potrebbe alterare le temperature del congelatore. Un alimento caldo o tiepido appoggiato direttamente contro il sensore più attivare l'allarme di temperatura fino a 50 minuti alla introduzione nel congelatore (vedere le figure seguenti).

! Nota! Le figure molto varie caratteristiche del prodotto ma sono differire leggermente alla configurazione effettiva.

Display elettronico

Modelli con erogatore di acqua e ghiaccio

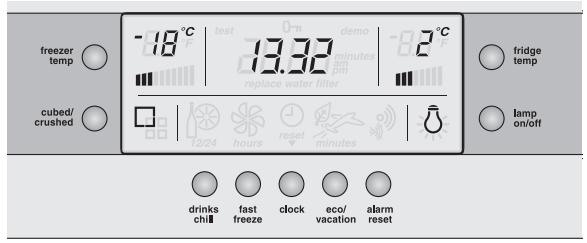

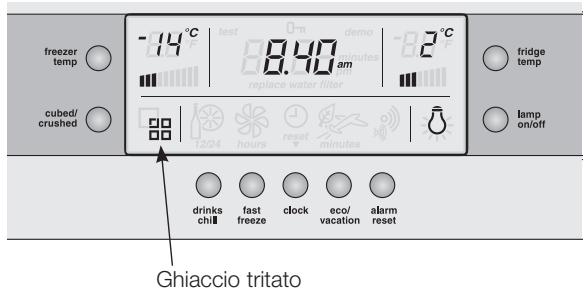

Display elettronico

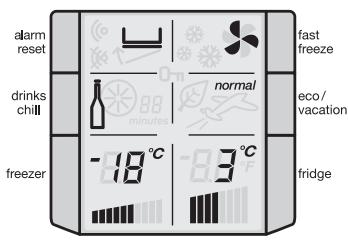

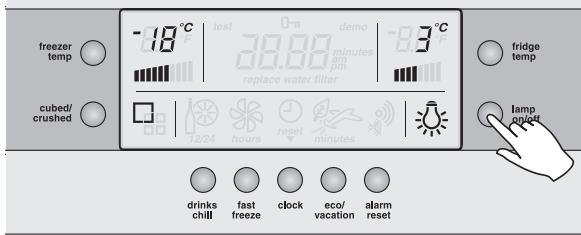

Il pannello elettronico comprende un display LCD con retroilluminazione bianco e 6 tasti a pressione. Alla prima accensione, vengono restrate le impostazioni predefinite con la retroilluminazione accesa.

Se non viene premuto nessun tasting o lo sportello non viene aperto per 30 secondi, la retroilluminazione si spegne.

! Nota! Il display elettronico varia a seconda del modello di frigorifero acquistato. L'imagine qui sopra e quale seguenti hanno uno scopo puramente rappresentativo dei diversi tipi di pannelli disponibili. Non tutti i modelli disparranno delle funzioni elencate.
! Nota! Nel caso in cui per circa 60 secondi non vengano premuti tasti, si potrebbe verificare un ritardo di 2 secondi massimo prima che il display reagisce. La casa è normale e ha lo scopo di evitare modifiche accidentali alle impostazioni.

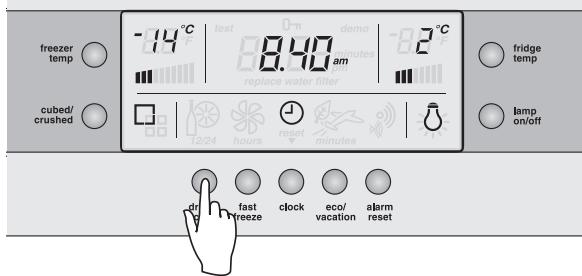

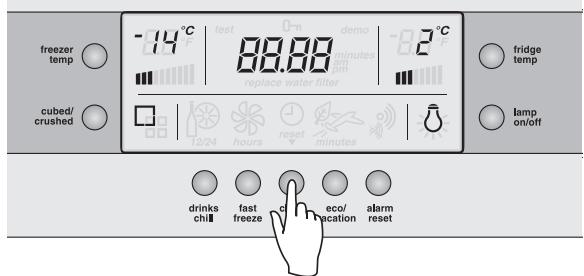

Regolazione dell'orologio - solo modelli con erogatore di acqua e ghiaccio

1. Premere e tenere premuto il tasto orologio 1. per due secondi.
   Le ore e i minuti appariranno sul display.

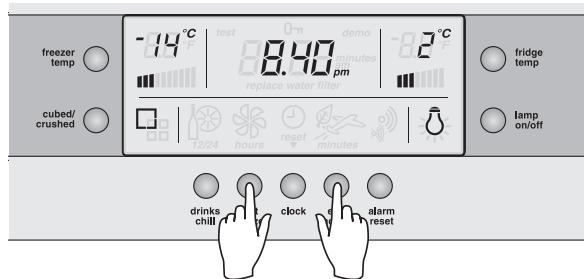

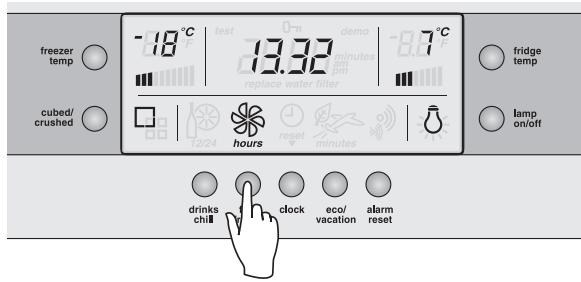

1. Premere il tasting di congelamento rapido per regolare le ore. (Tenere premuto il tasting per fare in modo che le cifre avanzino continuamente e rapidamente).
2. Premere il tasting eco/vacanza per regolare i minuti. (Tenere premuto il tasting per fare in modo che le cifre avanzino continuamente e rapidamente).

1. Per passare dal fornato 24 ore al fornato 12 ore, premere il tasto raffreddamento bevande. Nel fornato 12 ore, l'indicatore cambia tra am e pm (vedere la figura seguente).

1. Dopo aver regolato l'ora, premere il tasto orologio per salvare l'impostazione.

Controllo della temperatura

Al primo avvio dell'apparecchio, si consiglia di impostare la temperatura della cella refrigerante a 3^ e quella del vano congelatore a -18^ . Serviri delle seguenti istruzioni per modificare le temperature. è consigliabile modificare la temperatura molto alla volta e attendere 24 ore per verificare se è richiesta un'ulteriore regolazione.

i La temperatura impostata è da considerarsi la temperatura media per l'intera apparecchiatura. Le temperature dei singoli scomparti sono variate a seconda della quantità di alimenti e della loro posizione. La temperatura all'interno dell'apparecchiatura può dipendere ancche alla temperatura ambiente esterna.

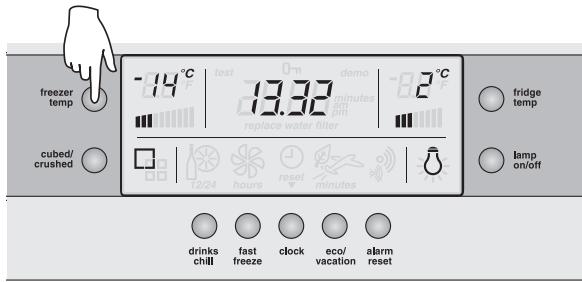

Modifica della temperatura del vano congelatore

Premere il tasting del vano congelatore per abbassare la temperature di 1^ alla volta. Alla temperature di -23^ , premendo nuovamente il tasting il display torna a -14^ . Al diminuire della temperature, il grafico a barre si riduce in altezza. Impostando su -14^ , il grafico a barre lampeggia in modo continuo per avvisare che non è abbastanza freddo per la conservazione a lungo termine di alimenti congelati.

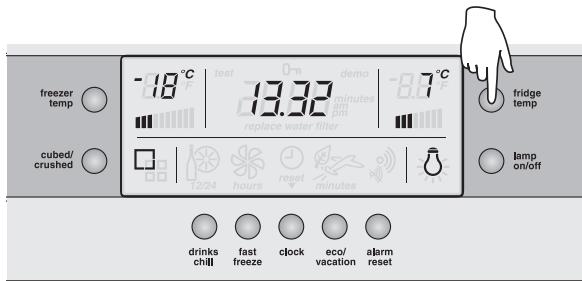

Modifica della temperatura della cella refrigerante

Premere il tasting della cella refrigerante per abbassare la temperatura di 1 °C alla volta.

Alla temperatura di 0^ , premendo nuovamente il tasto il display torna a 7^ . Al diminuire della temperatura, il grafico a barre si riduce in altezza.

Funzione di congenamento rapido

Questa funzione è utile quando si introduce una grande quantità di alimenti nel vano congelatore. Gli alimenti introdotti vengono congelati rapidamente perché ciò influsca sulla temperatura della cella refrigerante.

Per usare questa funzione, premere il tasto di congelamento rapido. Si accenderà un'icona animata. La funzione di congelamento rapido restera attiva per 90 minuti. Per disattivarla prima che siano trascorsi 90 minuti, premere nuovamente il tasto di raffreddamento rapido. L'icona scomparirà e il vano congelatore tornerà al funzionamento normale.

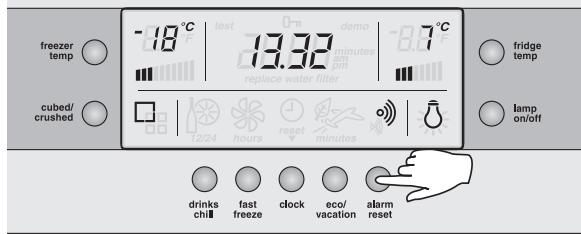

Allarme di alta temperatura congelatore

Nel caso in cui il congelatore sia troppo caldo, verrà emesso un segnale acustico.

L'icona situata vicino al tasting di reset dell'allarme (sui modelli sansza erogatore di acqua e ghiaccio) o al di sopra del tasting di reset dell'allarme (sui modelli con erogatore di acqua e ghiaccio), l'indicatore di temperatura del congelatore e il grafico a barre lampeggiano finché noniene premuto il tasting di reset. Premendo il tasting, l'icona di disabilitazione dell'allarme si accende per 50 minuti, o finché la temperature non raggiunge un livello accettabile.

Controllare che lo sportello del congelatore sia chiuso correttamente e allontanare gli alimenti caldi dal sensore di temperatura (vedere le figure a pagina 68).

Se dopo 50 minuti la temperature del vano congelatore è ancora troppo alta, l'allarme si attiva nuovamente,indicando un possibile malfunzionamento dell'apparecchio.

! Nota! L'allarme di alta temperatura del congelatore può essere disattivato per 12 ore tenendo premuto il tasto di reset per 10 secondi.

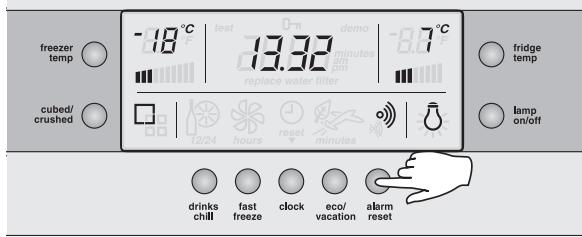

Allarme sportello

Se lo sportello del frigorifero rimane aperta per più di 2 minuti, viene emesso un segnale acustico e lampeggia un symbolo indicative uno sportello aperto. Lampeggianoanche la temperatura del frigorifero e il grafico a barre.

Se si desidera lasciare lo sportello aperto durante l'introduzione degli alimenti, è possible disattivare l'allarme per 8 minuti premendo il tasto di reset dell'allarme.

Se l'allarme si attivaswana una ragione apparente, controllare che lo sportello sia chiuso correttamente. La chiusura dello sportello disattiva l'allarme per 2 minuti.

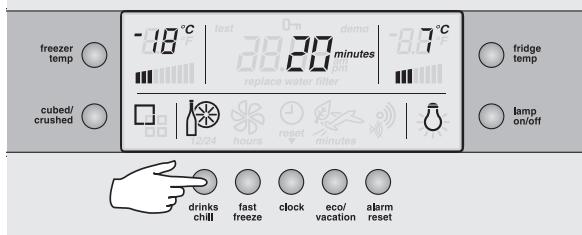

Timer di raffreddamento bevande

Impostando il timer per la funzione di raffreddamento bevande, alla scadenza del tempo impostato verrà emesso un allarme per ricordare che le bevande si trovano ancora nel congelatore.

Il timer più essere attivato con il tasto di raffreddamento bevande: premere il tasto una volta per impostare un tempo di 5 minuti, due volte per 10 minuti e sono a 6 volte per un limite massimo di 30 minutes. Premere il tasto sette volte per disattivare il timer.

Tempi di raffreddamento consigliati:

10 minuti per le bibite in lattina
20 minuti per le bottiglie di vino
30 minuti per le bibite in bottiglia

Premendo il tasto di raffreddamento bevande, si accendono un'icona animata e un timer indicante il tempo residuo. Il timer eseguirà ilconto alla rovescia a incremente di 1 minuto; è possibile modificare l'ora o spegnere il timer ancche后期l'avvio delconto alla rovescia. Allo scadere del tempo, viene emesso un segnale acustico e l'icona vicino all'llallarme lampeggia finché non viene premuto il tasto di reset.

Per disattivare l'allarme e spegnere il timer di raffreddamento bevande, premere il tasto di reset dell'allarme. Se la bevanda è sufficientemente fredda, estrarla dal vano congelatore. Diversamente, riattivare la funzione di raffreddamento (tenendo conta che la bevanda è giornazionale raffreddata).

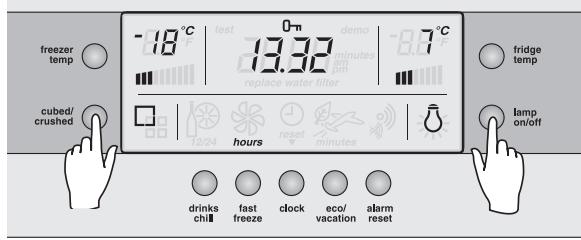

Sicurezza bambini

Per attivare il blocco di sicurezza per bambini, premere insieme i tasti ghiaccio a cubetti/tritato e lampada on/off per 2 secondi. Il display verrà bloccato per impedire la modifica accidentale delle impostazioni.

Quando è attivo il blocco di sicurezza per bambini, sul display elettronico compare un'icona a forma di chiave. Per disattivare il blocco di sicurezza per bambini, premere e tenere premuti i tasti ghiaccio a cubetti/tritato e lampada on/off per 2 secondi. Per i modelli standard si prega di servirsi dei tasti temperatura congelatore e temperature frigorifero.

Efficienza energetica

L'apparecchiatura è stata progettata secondo principi di efficienza energetica e può essere in tre modalità (normale, eco, vacanza), a seconda del livello di efficienza desiderato.

- Modalità normale

É la modalità che viene attivata automaticamente alla prima accensione dell'apparecchiatura.

La modalità normale è quella più adatta se lo sportello del frigorifero viene aperto frequentlymente.

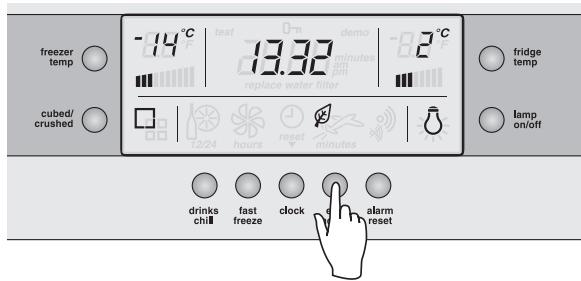

- Modalità eco

La modalità eco è più efficente di quella normale e può essere attivata in due modi. Manually, premendo il tasto "eco/vacanza" nella modalità normale, oppure automaticamente, dopo 30 ore in cui lo sportello del frigorifero rimane chiusa. Quando è attiva la modalità eco, sul display elettronico compare un'icona a forma di foglia. Se la modalità eco viene attivata automaticamente, all'apertura dello sportello l'apparecchio torna alla modalità normale.

Se la modalità eco viene attivata manually, l'apertura dello sportello non produce il ritorno alla modalità normale. Per uscire alla modalità eco, premere il tasto "eco/vacanza" due volte (o fino alla scomparsa di tutte le icone).

! Attenzione! La modalità eco è particolaremente consigliata quando lo sportello viene aperto raramente (ad esempio, se il frigoriferoiene usato per le scorte alimentari). Seiene attivata manually, ricordare che non verra disattivata in modo automatico. Con但这a funzione attiva, una frequente aperture dello sportello può causare un deterioramento degli alimenti. Se si preveDE un'apertura dello sportello piuttosto_freqente, tornare alla modalitànormale.

Funzioni del comparto alimenti

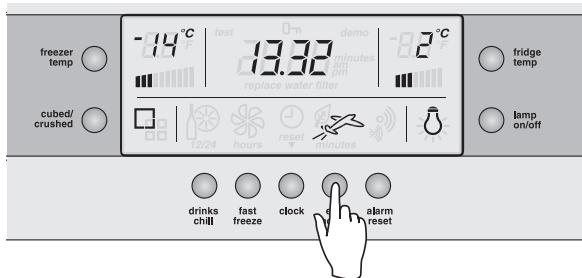

Modalità vacanza

Questa modalità permette di ridurre al minimo i consumi quando l'apparecchio deve restare inutilizzato per un periodo prolongato. Per attivarla, premere il tasto "eco/vacanza" due volte appena prima di partire (dalla modalità normale). L'apparecchiatura entrera in modalità vacanza, indica dal simbolo a forma di aereo.

Premendo ripeturamente il tasting "eco/vacanza", la modalità cambia ciclicamente tra "normale", "eco" e "vacanza". (Se l'apparecchio è in modalità eco, è sufficiente una sola pressione del tasting per attivare la modalità vacanza).

Aprendo lo sportello del frigorifero, la modalità vacanza si disattiva automaticamente e viene ripristinata la modalità normale.

Le modalità "eco" e "vacanza" riducono al minimo lo sbrinamento per risparmiare energia, mantenendo tuttavia le temperature impostate.
! Nota! L'aperture dello sportello del vano congelatore non ha effetto sulle modalità "Eco" e "Vacanza".

Altre funzioni elettroniche

Sui modelli con contentatore di acqua e ghiaccio, il display elettronico permette di controllare ancche other funzioni, ad esempio la produzione di ghiaccio a cubetti o tritato e l'accensione o lo spegnimento della luce dell'erogatore. Queste due funzioni sono descritte in una sezione successiva del presente libretto (vedere a pagina 73).

Il frigorifero:

• Controlla il compressore e la ventola in modo indipendente per fornire prestazioni ottimali
• Regola l'intensità del raffreddamento in base al numero di aperture dello sportello
• Esegue cicli di sbrinamento automatici nei periodi in cui lo sportelloiene aperto raramente

i Se il display non funzione correttamente, la causa cui essere dovuta a brevi interruzioni dell'alimentazione elettrica. Per risolverve il problema, è sufficiente specnere il frigorifero, attendere 5 minuti e riaccenderlo alla sorgente di alimentazione.

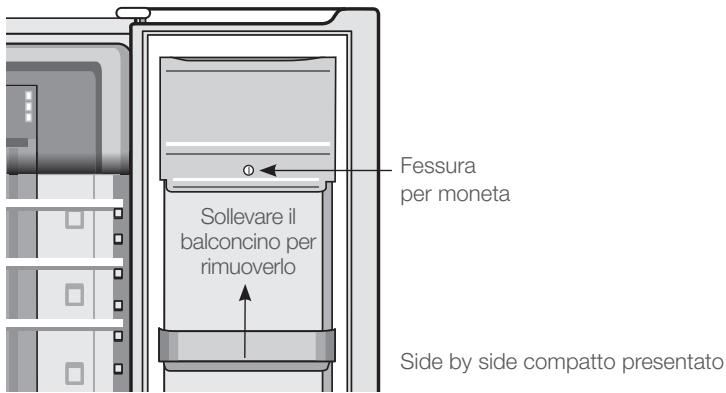

Balconcini sulla controta

Sia lacella refrigerante che il vano congelatore sono provvisti di balconcini nella controporta.

I balconcini sono essere posizionati in baseagli alimenti da riporre. Tutti i balconcini sono completamente estraibili per facilitare la pulizia. Per togliere o regolare un balconcino in tutti i congelatori e nel frigorifero del side by side compatto, sollevarlo sulle sporenze di sostegno sulla controporta. Per riapplicarlo, appoggiarlo sulle sporenze di sostegno.

Comparto Conservazione Sicura (solo side x side compatto)

Il comparto conservazione sicura (immagine sopra) può essere bloccato con una moneta. Per bloccare lo scomparto, ruotare la fessura per la moneta in senso orario finché non si trova in posizione verticale. Per sbloccare lo scomparto, ruotare la fessura in senso antiorario per porla in direzione orizzontale.

Balconcini sulla controta (ripiani)

I ripiani per sportello flessibili vengono usati sullo sportello del side by side grande. Per estrarre o regolare un balconcino, sollevare e ruotare per estrarre. Per sostuire, insere la parte superiore e premere il balconcino fino a che le sporgenze di sostegno si fissano in posizione.

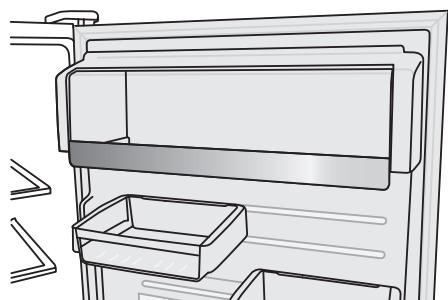

Scomparto per prodotti caseari

Serviri del comparto prodotti caseari (solo nei modelli side by side compatti) per conservare alimenti quali ad esempio burro, margarina e formaggi vari.

Lo scomparto ha una temperatura leggermente superiore a那一 della delle otheri parti della cella refrigerante, quando il coperchio impedisce la diffusione degli odori.

Uso del fermabottiglie orientabile

Der Flaschenhalter hat die Aufgabe, das Herausfallen der Flaschen Questo accessorio impedisce la caduta delle bottiglie dai balconcini. Il fermabottiglie si compone di due parti: una parte anteriore scorrevole e un anello di tenuta orientabile. L'anello di tenuta può ruotare a 360^ e più essere bloccato in posizione orizzontale o verticale.

Il fermabottiglie più essere usato in due posizioni:

• Orizzontale - con l'anello in posizione orizzontale, è possibile inseire al suo interno qualunque oggetto di dimensione adatta.

• Verticale - se l'anello è in posizione verticale, è possibile far scorrere il fermabottiglia lungo la barra di tenuta e appoggiarlo contro una bottiglia.

! Nota! La bottiglia dovrebbe essere in appoggioanche sul lato opposoto, ad esempio contro I'estremità del balconcino o contro una bottiglia adiacente.

Cassetti verdura

• Conservazione di verdure

Il cassetto più essere usato per conservare verdura, frutta o salumi. Il regolatore di umidità permette di modificare il grado di umidità all'interno del cassetto.

Per la conservazione della verdura, è consigliabile impostare un grado di umidità relativamente alto.

• Conservazione di frutta e salumi

Per la conservazione di frutta e salumi, è consigliabile.
impostare un grado di umilità relativamente basso.

! Attenzione! Per pulire il coperchio del cassetto della verdura con guide di estensione telescopiche basta strofinare con un tessuto umido e acqua calda saponata. Non immershere mai il coperchio in acqua: il funzionamento della guida potrebbe essere compromesso.

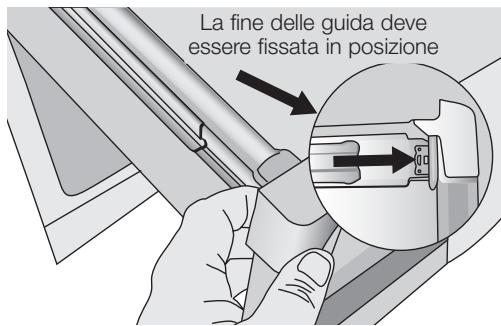

Balconcini e cassetti telescopici per congelatore

Per i side by side grande con balconcini e cassetti telescopici per congelatore è possibile procedere alla sostituzione del cassetto come segue:

1. Premere le guide telescopiche fino in fondo.
2. Far scorrere in cassetto in posizione sulle guide e premere il balconcino fino a che non si ferma. Il balconcino non sare completingamente chiuso.
3. Aprire il balconcino per accedere alle linguette per le dite alle estremità delle guide telescopiche su ciascun lato del balconcino. Servendosi del pollice e dell'indice, sollevare il balconcino sull'estremità della guida e fissare in posizione. Nel caso in cui il cassetto non sia completamente fissato in posizione, è possibile che, se completamente esteso, non rimanga sulla guida.

1. Chiudere completeness il balconcino.

In fase di riposizionamento dei cassetti dopo la pulizia consigliamo di inseire come prima casa il cassetto inferiore.

Cestelli del vano congelatore

I cestelli a rete vengono usati nel modello compatto side by side.
I cestelli possono essere estratti per facilitare l'accesso al contentuto e sono provisti di fermi che ne impediscono il ribaltamento.

Per rimuovere il cestello, tirarlo fino al fermo, sollevare la parte anteriore per sganciarla e tirare nuovamente per estrarlo dalle guide sotto il ripiano.

Filtro antidori

L'apparecchiatura è dotata di unhetto antiodori che impedisce la diffusione degli odori degli alimenti all'interno della cella refrigerante (vedere la copertina interna, componente numero 14).

Gli odori vengono assorbiti dal filtro durante il normale funzionamento dell'apparecchiatura. Per ridurre ulteriormente la diffusione degli odori, è consigliabile tenere gli alimenti coperti e avvolgerli con una pellicola.

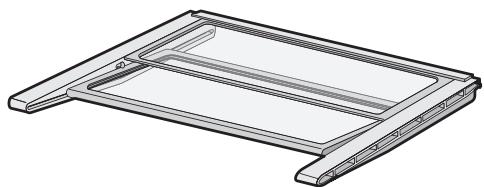

Ripiano in vetro sdoppiabile

Questo ripiano più essere ridotto a metà della profondità originale per consentire l'appoggio di oggetti alto nella parte anteriore del frigorifero.

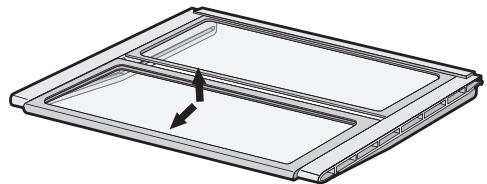

Per ridurre la profondità del ripiano:

1. Sbloccare la metà anteriore del ripiano: tirare verso l'esterno la sezione anteriore spingendo verso l'alto il suo bordo posteriore.

1. Tirare il ripiano in avanti e far scendere la parte posteriore nei canali laterali.

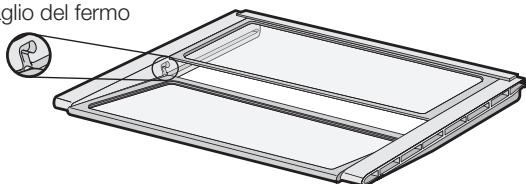

Dettaglio del fermo

1. Spingere la sezione anteriore del ripiano fino ai fermi posteriori.

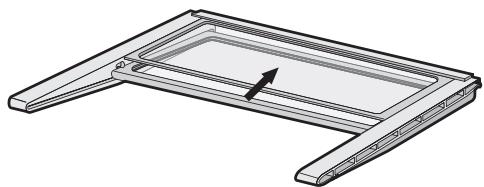

Per riposizionare il ripiano:

Per riposizionare il ripiano, tirare in avanti la sezione anteriore fino ai fermi.

Sollevare il ripiano dai fermi e tirare ancorta in avanti.

Quando il ripiano sare libero, sare possibile riposizionarlo nelle altre guide.

Erogatore di acqua e ghiaccio

L'erogatore di acqua e ghiaccio è un accessorio pratico per ottenere acqua fredda filtrata e ghiaccio a cubetti o tritato. Perutilizzare l'erogatore di ghiaccio, selezionare l'opzione desiderata sul display elettronico.

Spingere un bicchiere contro la leva erogatrice. Tenere il bordo del bicchiere il più vicino possibile all'uscita del ghiaccio, in modo da raccogliere più facilmente il ghiaccio erogato. Per interrompere l'erogazione, allontanare il bicchiere alla leva.

Non rimuovere il bicchiere finché l'erogazione di ghiaccio non è terminata.

Perutilizzare l'erogatore di acqua, spingere un bicchiere contro la leva erogatrice.Per interrompere I'erogazione, allontanare il bicchiere alla leva. La vaschetta situata alla base dell'erogatore (vedere a pagina 20) permette di raccogliere le gocce residue e di farle evaporare. La vaschetta cui esse estratta e lavata in lavastoviglie.

! Attenzione! Non versare l'acqua o il ghiaccio in effesso nella vaschetta di raccolta, poiché esta non è collegata a uno scarico.

Luce del contentatore

accesa e spenta premendo l'apposto tasto sul display elettronico (vedere la figura seguente). La luce si accende per 6 secondi agli volta che si preme la leva erogatrice. La luce è fornita da 6 LED luminosi incorporeti nel display elettronico, che non possono essere sostituiti dall'utente.

Utilizzo del contentitore d'acqua

Dopo aver collegato il frigoriferro alla rete idrica, riempire il serbatoio dell'acqua appoggiando un bicchiere contro la leva erogatrice. Occorreranno circa due minuti prima che l'acqua inizi a scorrere. Continuare a versare acqua per 3 minuti per svuotare il serbatoio e le tubazioni da eventuali impurità; il serbatoio si rabboccherà automaticamente.

! Attenzione! Non bere la prima acqua, perché potrebbe contentere impurità!
Il collegamento alla rete idrica del gruppo erogatore di acqua e ghiaccio delve essere effettuato da un techniciane qualificato. Il serbatoio dell'acqua si trova dietro il cassetto verdura superiore della cella refrigerante.

Utilizzo normale - Per ottenere acqua fredda,aggiungereghiaccio

Per alimentare l'erogatore di ghiaccio con acqua filtrata, collegare in modo appropriato i tubi provenienti alla cella refrigerante. In quello caso, il primo mezzo bicchiere d'accua non sare altrettanto freddo dei 3 o 4 successivi. Per ottenere acqua fredda sin dal primo bicchiere, è possibile versare prima del ghiaccio e quindi aggiungere l'accua.

Durante i periodi di utilizzato più intenso, l'acqua potrebbe venire erogata prima di essersi rinfrecata. In quello caso, l'acqua erogata avrà una temperatura simile a quella del rubinetto finché il serbatoio non si sareva nuovamente raffreddato.

Per ottenere ugualmente acqua fredda sare possibile aggungere del ghiaccio.

Attenzione! Le sostanze chimiche contenate negli addolcitori possono danneggiare il produttore di ghiaccio. Se quest'ultimo è collegato a una sorgente d'acqua dolce, controllare che l'addolcitore funzioni correttamente.

Utilizzo del contentitore di ghiaccio

Il produttore di ghiaccio e il relative contentatore sono situati nella parte superiore del vano congelatore. Il produttore di ghiaccio può iniziare a operare dopo alcune ore dall'accensione dell'apparecchio; solitamente, la prima erogazione di ghiaccio può avvenire entro 24 ore. Per le prime volte è possibile che la vaschetta di ghiaccio non sia piana, a causa dell'aria sulla presente nelle tubazioni. Per iniziare la produzione di ghiaccio, estrarre il ripiano per i gelati e posizionare l'interruttore su ON ("I"), quindi riposizionare il ripiano. Occorrocono circa 2 giorni perché il contentitore del ghiaccio si riempia completamente. Quando il contentitore è pieno, il produttore di ghiaccio si spegne automaticamente. Per interrompere la produzione di ghiaccio, portare l'interruttore in posizione OFF ("O") (vedere le figure a pagina 4). Alle prime erogazioni, i cubetti di ghiaccio sono presentare un colore o un sapore insolito, dovuto ai residui presenti nei tubi. Non consumare il ghiaccio fino alla scompara da questi fenomeni.

Tipps und Hinweise.

• I cubetti di ghiaccio conservati troppo a lungo potrebbero emanare un odore sgradevole.

Estrarre il contentitore del ghiaccio ed eliminare i cubetti di ghiaccio.

In fase di sostituzione del vassoio, verificare che il braccio metallico (vedere figura in basso a sinistra) si appoggi sul contentitore dei cubetti di ghiaccio. Il produttore di ghiaccio inizIERA a riformare nuovo ghiaccio.

• Di tanto in tanto, scuotere il contentitore del ghiaccio per separare i cubetti.
• Non accendere il produttore di ghiaccio finché l'apparecchio non viene collegato alla rete idrica. Portare l'interruttore in posizione "OFF" agli volta che si stacco il collegamento con la rete idrica.

! Attenzione! Se la leva erogatrice viene premuta per più di 4 minuti, è possibile che il motore dell'erogatore si spenga per sovraccarico. Il meccanismo di protezione si ripristinerà automaticamente dopo 3 o 4 minuti.

• Se è richiesta una grande quantità di ghiaccio, è preferibile estrarre i cubetti direttamente dal contentatore.
• Quando il produttore di ghiaccio è in funzione, i seguenti rumori sono da considerarsi normali:

-Funzionamento del motore.
- Caduta di ghiaccio nel contentatore.
- Apertura o chiusura della valvola dell'acqua.
- Spostamento di ghiaccio nella vaschetta.
- Scorrimento d'acqua.

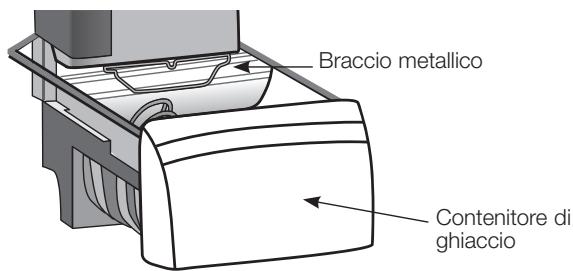

Pulizia dell'erogatore di ghiaccio

Pulire l'erogatore e il contentitore del ghiaccio a intervalli regolari, in particolare prima di una vacanza, e agli volta che si formano residui sulla superficie.

Per pulire l'erogatore:

1. Portare l'interruttor del produttore di ghiaccio in posizione "OFF".
2. Rimuovere il contentitore del ghiaccio sollevandolo e tirando verso l'esterno. Vuotare e lavare il contentitore con un detergente leggero. Sciacquare accuramente per evitare che rimangano traccce di detersivo. Non usare materiali abrasivi o detergenti aggressivi. Asciuagare perfettamente il contentitore del ghiaccio prima di reinserirlo nel vano congelatore.
3. Eliminare i residui di ghiaccio presenti sul ripiano e sullo scivolo di appoggio; pulire queste aree.
4. Reinserire il contentitore del ghiaccio. Controllare che il braccio metallico si trovi all'interno del contentitore del ghiaccio (vedere l'imagine seguente).
5. Riportare l'interruttore del produttore di ghiaccio in posizione "ON".

Sostituzione del filtro dell'acqua

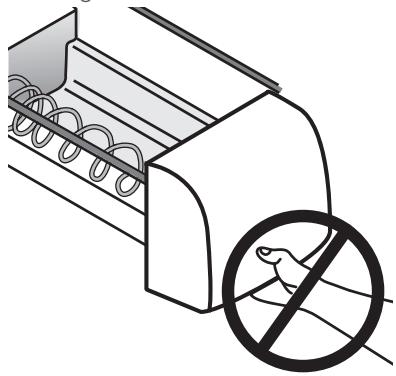

Avverenza! Non usare lo scivolo del ghiaccio come maniglia durante la rimozione o l'insertimento del cassetto del ghiaccio. Non appoggiare le dita sullo scivolo del ghiaccio. Le superfici possono essere taglienti.

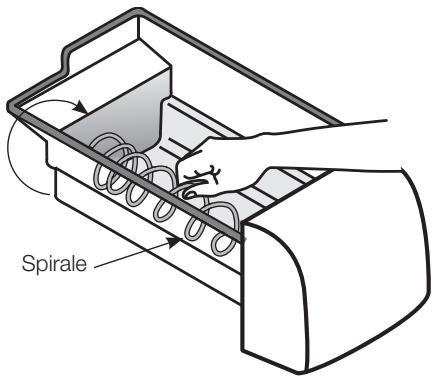

! Attenzione! Durante l'estrazione o l'insertimento del cassetto del ghiaccio,fare attenzione a non ruotare la lama elicoidale. Se quest'ultima viene mossa accidentalmente, sare necessario riallineara ruotandola di 90^ alla volta finché il cassetto del ghiaccio non si aggancera al meccanismo di azionamento.

Rimuovere e vuotare il cassetto del ghiaccio nei seguenti casi:

1. Quando un'interruzione prolongata della corrente (un'ora o più) causa lo scioglamento e la successiva unione dei cubetti di ghiaccio, che in tal modo possono intasare il meccanismo di erogazione.
2. Se l'erogatore di ghiaccio non viene usato frequently, i cubetti tendono adaderire fra loro nel cassetto e possono intasare il meccanismo di erogazione. In tal caso, estrarre il cassetto e scuoterlo per staccare i cubetti.
   ! Attenzione! NON usare MAI punteruoli o altri utensili appuntiti per rompere il ghiaccio. L'uso di tali utensili potrebber danneggiare il cassetto del ghiaccio e il meccanismo di erogazione.

Se il frigorifero è provvisto di filtrò dell'acqua (modelli con erogatore di acqua e ghiaccio), leggere le istruzioni d'uso e manutenzione riportate di seguito.

Sono disponibili un filtro dell'acqua esterno e un kit di collegamento da utilizzare con l'erogatore di acqua e ghiaccio. Il filtro esterno è progettato in modo da augmentare lo spazio all'interno del frigorifero e ha una durata doppi rispetto ai filtri di vecchia generazione, riducendo la frequenza di sostituzione. Inoltre, riduce in modo significativo la formazione di cloro, sapori sgradevoli, odori, metalli pesanti, torbidità e incrostazioni. Il tubo dell'acqua in plastica (LLDPE) fornito in dotazione consente di effettuare la connessione rapida al filtro ed è progettato per una lunga durata e resistenza alle piegature.

Il filtrò è utilizzabile solamente con una rete idrica potabile. Non deve essere utilizzato con acqua che presenta rischi microbiologici o di qualità incerta. Il filtrò deve essere sostituito agli 12 mesi. La durata del filtrò può diminuire in presenza di un eccesso di particelle o altri impurità nell'acqua. La riduzione del flusso di erogazione indica la necessità di sostituire il filtrò. La mancata sostituzione del filtrò quando richiesto potrebbe influire sul funzionamento del produttore di ghiaccio. Le richieste di assistenza causate alla mancata sostituzione del filtrò non sono coperte da garanzia.

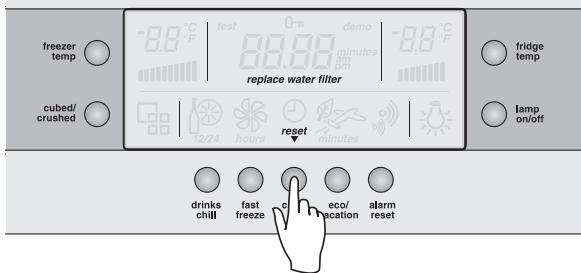

Quando sostituire il filtro

Le condizioni dell'acqua possono cancellare a seconda del luogo, ma in generale è buona norma, per garantire una qualità dell'acqua sempre ottimale, sostituire il filtrò anni 12 mesi. I dispositivi elettronici del frigorifero monitorano la quantità d'acqua utilizzata e segnalano quando è necessario sostituire il filtrò. Se il filtrò è rimasto inutilizzato per un periodo prolongato (ad esempio a causa di un trasloco), sostituirlo prima di riposizione il frigorifero. I filtri di ricambio possono essere acquistati presso il centro di assistenza Electrolux più vicino (per i dettagli di contatto vedere pagina 20).

L'intervaldo di sostuzione del filtro cui è l'oregattato premendolo tasto orologio.

Sostituzione del filtro

Interrompere l'erogazione di acqua al rubinetto. Accertarsi che l'interruttore del produttore di ghiaccio sia in posizione "O" (OFF).

Per sostituire ilhetto:

1. Chiudere il rubinetto generale dell'acqua.
2. Scaricare i tubi dell'acqua premendo un recipiente contro la leva di erogazione dell'acqua del frigorifero.
3. Spagnere il frigorifero ed estrarre la spina alla presa elettrica.
4. Premere l'anello (videre la figura seguente) ed estrarre il tubo da entrambé le estremità delhetto.
5. Reinserire i tubi nel nuovo filtro sono ai punti di arresto (circa 15mm ). Attenersi alla direzione del flusso. Scrivere la data di sostituzione nell'apposto spazio sul filtrò.
6. Tirare lievamente il tubo per assicurarsi che sia fissato correttamente.

7. Riapire il rubinetto generale dell'acqua e verificare che non vi siano perdite.

8. Reinserire la spina nella presa di corrente e riaccendere il frigorifero.

9. Far scorrere circa 5 litri d'acqua nell'erogatore per condizionee il filtrto e eliminare aria e impurità dai tubi. La ricezione di un flusso d'acqua completo dall'erogatore potrebbe richiedere circa un minuto. Non allarmarsi se inizialmente l'acqua presenta un colore scuro. Cio è dovuto ai residui di polvere di carbonio presenti nel filtrto, che non sono tossici.
10. Dopo aver pulito i tubi, eliminare le prime produzioni di ghiaccio per assicurarsi di aver eliminato le impurità da但这a parte delsystema.

Il frigorifero è dotato di un sistema di illuminazione LED a lunga durata.

Nella remota eventualità che le lampadine LED dovessero smettere di funzionare è necessario l'intervento di un technician补水ificato.

Pulizia del frigorifoero

! Avverenza!

PRIMA DELLA PULIZIA: specnere il frigorifero e staccare la spina alla presa per evitare di venire folgorati da una scarica elettrica.

- Sportelli ed esterno - acciaio inossidabile

L'apparecchio è in acciaio inossidabile resistente ai graffi. Lo speciale rivestimento protettivo di cui è dotato l'acciaio facilitata la rimozione di segni quali impronte e aloni d'acqua. Per conservare l'apparecchio in condizioni ottimali è necessario pulirlo regolarmente. Per la pulizia degli sportelli in acciaio, utilizzato un panno morbido imbevuto di acqua tiepida saponata, sciacquare con acqua pulita e ripassare la superficie con un panno pulito per rimuovere i residui di sapone. è importante passare il panno nella direzione della venatura dell'acciaio per evitare di lasciare segni sulla superficie.

! Attenzione! Non usare spugnette abrasive o altri detergenti che possano graffiare la superficie. I danni subiti dal prodotto dopo l'installazione non sono coperti alla garanzia.

- Vaschetta di raccolta (solo modelli con erogatore di acqua e ghiaccio)

L'acqua potrebbe accumularsi nel serbatoio posizionato quello la vaschetta di raccolta. In tal caso vuotare la vaschetta con una spugna per evitare che l'acqua fuoriesca dallo sportello.

Per la pulizia, rimuovere la vaschetta come descripto seguito:

1. Inserire una leva (ad esempio il manico di un cucchiaio) nell'apertura della vaschetta di raccolta.
2. Mantenendo la parte anteriore della vaschetta, sollevare la parte posteriore utilizzando la leva.
3. Per riasembarla, posizionare la parte anteriore della vaschetta nella parte anteriore del serbatoio, quindi riabbassare la parte posteriore della vaschetta.

1. Apertura della
vaschetta di raccolta

Pulizia dell'interno

L'interno del frigorifero deve essere pulito regolarmente. Si consiglia di eseguire la pulizia quando il frigorifero è relativamente vuoto. Lavare l'interno con un panno morbido imbevuto d'acqua tiepida e sapone neutro. Asciuagare accuratamente tutte le superfici e le parti rimovibili. Evitare di bagnare i comandi del frigorifero. Se sono state estratte le parti rimovibili, reinserirle e accendere l'apparecchio prima di reintroduire gli alimenti.

Per mantenere l'interno del frigorifero in condizioni igieniche ottimali, pulire immediatamente e scrupolosamente qualsiasi versamento di cibo.

- Pulizia delle guarnizioni degli sportelli

Le guarnizioni degli sportelli devono essere pulite regolarmente. I residui di alimenti o bevande sono far aderire le guarnizioni al mobiletto e causarne strappi all'apertura. Lavare le guarnizioni con acqua tiepida miscelata a un detergente neutro. Sciacquare accuratamente con acqua pulita e asciugare.

Attenzione! Per pulire l'apparecchio, non usare mai acqua bollente, solventi, detersivi per cucina, detergenti spray, lucidanti per metallo, detergenti corrosivi o abrasivi o pagliette, poiché quosti materiali potrebbero danneggiare la superficie. Molti prodotti di pulizia e detergenti reperibili in commercio contengono solventi che possono danneggiare il frigorifero. Per la pulizia, usare solo un panno morbido imbevuto di acqua tiepida e sapone neutro.

Consumo energetico (costi di elettricità)

Leindicazioni riportate di seguito sono utili per ridurre i costi operatividelfrigorifero.Inthisodo,oltrea ottenereun risparmio economico,sis contribuiraa salvaguardarele risorse energetiche.

1. Se si continua a utilizzato il vecchio frigorifero, spegnerlo nei periodi di non utilizzato per risparmiare corrente.
2. Non impostare temperature troppo basse per il vano congelatore. Dopo 24 ore il gelato dovrebbe avere una consistenza solida ma non troppo dura. Se il gelato fosse troppo duro (o troppo molle), regolare i comandi di regolazione della temperatura del vano congelatore (vedere "Controllo della temperatura" a pagina 69).
3. Controllare che gli sportelli si chiudano correttamente.
4. Prima di aprire gli sportelli del frigorifero, è consigliabile averere più stabilito quali alimenti estrarre o introdurre. In quello modo si limiterà il tempo di aperture degli sportelli.
5. É preferibile che il frigorifero non sia esposto alla luce diretta del sole e che sua installato lontano da fonti di calore. Ad esempio, non collocarlo vicino a un fornello, a unorno o a una lavastoviglie.
6. Prima di introdurre alimenti caldi nel vano congelatore, lasciarli raffreddare a temperature ambiente.
7. Far scongelare i cibi surgelati nel vano frigorifero.
8. Se il vano congelatore è completamente piano, il volume degli alimenti contribuiro a mantenere la temperatura all'apertura dello sportello.
9. Evitare di ostruire le aperture di ventilazione. In caso di ostruzione, il frigorifero rimane in funzione più a lungo e consuma più energia.

Spegnimento del frigorifero

Quando si parte per una breve vacanza, non è necessario specnere il frigorifero; è sufficiente utilizzare le modalità eco/vacanza o eco (pagea 70).

Se invece si parte per un periodo prolongato e si desidera specnere il frigorifero, procedere come segue.

1. Estrarre tutti gli alimenti dal vano frigorifero e dal vano congelatore.
2. Spagnere il frigorifero e staccare il cavo di alimentazione alla presa elettrica.
3. Pulire l'interno.
4. Lasciare gli sportelli aperti. Questo accorgimento impedirà la proliferazione di batteri che causano cattivi odori nel frigorifero.

Interruzione di corrente

In caso di interruzione della corrente elettrica nella propria zona, non apree lo sportello del vano congelatore. La maggior parte degli alimenti presenti nel vano congelatore rimane congelata per 24 ore.

Sicurezza

Sicurezza

È importante usare l'apparecchio in condizioni di sicurezza. In particolare, è importante sorvegliare l'utilizzo dell'apparecchio da parte dei bambini e delle persone disabili. Evitare che i bambini giochino con l'apparecchio.Seguire i suggerimenti elencati di seguito.

Cosa fare

Verificare che la presa elettrica sia dotata di messa a terra; in caso di dubbio, consultare un elettricista.
© Prima delle operazioni di pulizia o di spostamento, spegnere l'apparecchio e staccarlo alla presa elettrica.
Qualora il cavo si danneggiato è necessario sostituirlo presso il produttore, un addetto all'assistenza o altri personale qualificato.
Qualora le lampadine LED dovessero smettere di funzionare è necessaria l'assistenza del produttore, di un addetto all'assistenza o altri personale qualificato.

Cosa evitare

Non consentire ai bambini di giocare con l'apparecchio.
Non introdurre bombolette spray, liquidi esplosivi o inflammabili nel frigorifero.
Non introdurre bevande frizzanti nel vano congelatore.
Non leccare gli alimenti congelati subito dopo averli estratti dal vano congelatore. Il contatto diretto con alimenti ghiacciati cui possare scottature da freddo alle labbra e alla bocca.
Non tentare di riparare da soli l'apparecchio.
Non usare stufe elettriche o asciugacapelli per sbrinare il vano congelatore; la mancata osservanza di但这a precauzione può causare scosse elettriche.
Non utilizzato apparentcchi elettrici all'interno delle aree dedicate alla conservazione degli alimenti.
Il frigorifero contiene materiale isolante realizazo con gas compressi infiammabili. Per motivi di sicurezza, prestare particolare attenzione quando si effettua lo smaltimento dell'apparecchio.
Non danneggiare il circuito dell'apparecchio.
Non danneggiare il circuito refrigerante.
Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

Avvertenza! Prima di smaltire un vecchio frigorifero o congelatore, rimuovere gli sportelli per evitare che i bambini rimangano accidentallymente chiusi all'interno, con seguenti rischi di soffocamento.

Suggerimenti utili

Suggerimenti utili per la conservazione degli alimenti

Cosa fare

Acquistare alimenti il più possibile freschi e introdurli subito nel frigorifero.
Per impedire la formazione di odori, coprire gli alimenti con una pellicola o inserirli in sacchetti di plastica.
Sciacquare e avvolgere pescie pollame con della pellicola prima di introdurli nel frigorifero.
Per ridurre la formazione di batteri, togliere le piume dal pollame prima di introdurlo nel frigorifero.
Conservare le uova nel vano frigorifero con l'estremità a punta rivolta verso il basso.

Cosa evitare

Non conservare banane, avocado o mango nel frigorifero. Questi frutti tendono ad annerirsi e divertare molli.
Non introdurre nel frigorifero alimenti caldi o tiepidi.
Lasciarli prima raffreddare all'esterno.

Suggerimenti utili per la congelazione degli alimenti

Il vano congelatore può essere usato per conservare gli alimenti freschi acquistati in grandi quantità. è anche possibile cucinare una quantità di cibo superiore al necessario e congelarla per consumarla in seguito.

Cosa fare

Acquistare alimenti il più possibile freschi e introdurli subito nel vano congelatore.
Sistemare gli alimenti in sacchetti di plastica o coprirli con una pellicola prima di metterli nel vano congelatore.
Eliminare l'aria presente nei sacchetti per evitare la formazione di brina.
Conservare gli alimenti congelati acquistati nel supermercato nella confezione originale.
Scongelare gli alimenti, in particolare pollo e pesce, nel vano frigorifero. In quello modo si interrompe lo sviluppo di batteri.
Lasciare gli alimenti nel proprio involucro durante lo scongelamento.
Consumare subito gli alimenti scongelati.

Cosa evitare

Non ricongelare gli alimenti scongelati.

Risoluzione dei problemi

Se il frigorifero presenta un funzionamento anomalo, è possibile eseguire alcuni semplici controlli prima di rivolgersi al servizio di assistenza. In alcuni casi, quello permette di individuire la causa del problema e di risparmiare tempo e denaro.

Problema	Soluzione
L'apparecchio non funziona	· Verificare che il cavo di alimentazione sia collegato correttamente alla presa e che l'interruttore sia in posizione "ON".
	· Provare a collegare un altre apparecchio alla stessa presa. Se la presa non fornisce corrente, la causa cui è essere un fusibile danneggiato o un cortocircuito nell'impianto elettrico domestico.
	· Provare a impostare una temperatura leggermente inferiore.
	· è normale che la ventola del vano congelatore NON sia in funzione durante il ciclo di scongelamento automatico o per un breve periodo di tempo successivo all'accensione dell'apparecchio.
Il vano frigorifero o il vano congelatore sono rumorosi	I vani frigorifero/congelatore moderni, caratterizzati da una maggiore capacità di stoccaggio, utilizzato compressori ad alta velocità. Questi componenti possono presentare un funzionamento percepito come rumoroso, che tutte è da considerarsi normale. I normali rumori di funzionamento includono:· Gorgoglii occasionali, simili al rumore dell'acqua in ebollizione.· Rumori dovuti al flusso d'aria (che circola attraverso una piccola ventola).· Uno schiocco durante lo sbrinamento automatico.· Uno scatto molto più dl'avvio del compressore (dovuto all'azione automatica del controlo di regolazione della temperatura che determina l'accensione o lo spegnimento del compressore).
	Altri rumori anomali sono richiedere un controllo e altri tipi di intervento. Ad esempio, un funzionamento rumoroso piùindicare:· Un errato livellamento del mobiletto.· Un pavimento irregularo o cedevole.· Bottiglie posizionate in modo non corretto.· Vibrazioni dovute a un oggetto appoggiato sopra o a lato del frigorifero.· Un contatto tra il mobiletto del frigorifero e la parete.
	Si ricordi che, subito dopo l'accensione, è normale avvertire un maggiore rumore proveniente dall'apparecchio.
Presenza di odori all'interno dell'appareccchio	· Può essere necessario pulire l'interno.
	· Sono presenti alimenti che producono odori.
	· Sono presenti contentitori e confezioni che producono odori.
	· Cercare di capire se gli odori sono iniziati quando sono stati introdotti alimenti particolare.

Problema	Soluzione
Il motore si attiva con una frequenza maggiore del previsto	Questo apparecchio dispone di un' elevata capienza sa nel vano frigorifero sia nel vano congelatore, pertanto è normale che il motore entri in funzione con una certa frequenza. Tuttavia, per limitare il più possibile la sua attivazione, eseguire i seguenti controli: • Gli sportelli vengono aperti troppo spesso o lasciati aperti troppo a lungo? • Le temperature impostate sono troppo basse? Vedere “Controllo della temperature” (pagea 69). • Di recente sono state introdotte elevate quantità di alimenti caldi? In estate, nei periodi festivi e durante le vacanze, l'apparecchio viene di solito utilizzato più intensamente.
	• Nelle giornate molto calde o quando la temperature ambiente è molto alta, l'apparecchio entra in funzione con maggiorie frequenza.
	• ènormale che l'apparecchio entri in funzione con particolare frequenza subito dopo l'installazione o dopo un periodo prolongato di non utilizzato.
La temperature del frigorifero è troppo alta	• Controllare che siano rispetto le distance di installatione laterali, posteriore e superiore. Fare riferimento alle istruzioni di installatione all'inizio del presente libretto.
	• Fare riferimento alla sezione “Controllo della temperature” (pagea 69).
	• Gli sportelli sono stati aperti troppo spesso o lasciati aperti troppo a lungo.
	• è possible che un recipiente o una confezione impediscano la perfetta chiusura dello sportello.
La temperature del frigorifero è troppo Bassa	• Fare riferimento alla sezione “Controllo della temperature” (pagea 69).
	• Aumentare la temperature per limitare i consumi di energia.
Nel vano congelatore si forma molto brina	Controllare che gli sportelli del vano congelatore e del frigorifero si chiudano perfettamente. Se gli sportelli rimangono parzialmente aperti, all'interno del vano congelatore si formerà uno spesso strato di brina. In questo caso, rimuovere la brina. Chiudendo correttamente gli sportelli, la brina non si riformerà.
Cola acqua sul pavimento	È possibile che il recipiente per l'acqua di sbrinatura (situato dietro o tutto il mobiletto) non si trovi nella posizione corretta, o che il tubo di scarico non sia disporto in modo da incanalare l'acqua nel recipiente. Se necessario, allontanare il frigorifero allapane per controllare il recipiente e il tubo.
La modalità vacanza non si disattiva	Spagnere l'apparecchio. Lasciare l'interruttore spento per cinque (5) minuti per azzerare la memoria, quindi riaccenderlo.
Il display elettronico non risponde	Se non viene premuto nessun tasto per circa 60 secondi si potrebbe verificare un ritardo fino a un massimo di 2 secondi prima che il display reagisce. Tale ritardo è normale e ha lo scopo di impedire modifiche accidentali delle impostazioni.

Risoluzione dei problemi

Possibili problemi del produttore di ghiaccio

Problema	Cause possibili	Soluzione
Produattro di ghiaccio automatico
L'appareccchio non produce ghiaccio	• Il produttore di ghiaccio è spento	• Posizionare l'interruttore su “ON”
	• Il rubinetto dell'acqua è chiuso	• Aprire il rubinetto dell'acqua
	• Il vano congelatore non è abbastanza freddo	• Vedere la sezione PROBLEMA: “LA TEMPERATURA DELLA CELLA REFRIGERANTE è TROPPO ALTA”, pagina 79
	• è possible che non arrivava acqua dall'erogatore d'acqua	• In quello caso, è possibile che il filtrò sua ostruito da materiali estranei e vada sostituito
	• Il filtrlo potrebbe essere bloccato	• Controllare e/o sostituire il filtrlo
L'appareccchio produce meno ghiaccio	• La quantità di ghiaccio prodotta è minore del previsto	• La produzione ideale di ghiaccio è di circa 2–3 kg agli 24 ore
	• Il vano congelatore non è abbastanza freddo	• Vedere la sezione “Controllo della temperatura” a pagina 69
	• Il rubinetto dell'acqua domestica è chiusot	• Aprire il rubinetto dell'acqua domestica
	• L'erogazione di acqua è più lenta del normale	• Sostituire il filtrlo dell'acqua
I cubetti di ghiaccio sono vuoti all'interno o più piccoli del normale	• Il flusso d'acqua che arrivava al produttore di ghiaccio è ridotto	• è possible che il filtrlo dell'acqua sia intasato; se necessario, sostituire il filtrlo
Il ghiaccio emana un odore e un sapore sgradevoli	• Il ghiaccio ha assorbito l'odore o il sapore di alcuni alimenti conservati nel vano frigorifero o nel vano congelatore	• Copire accuramente gli alimenti. Non utilizzato il ghiaccio vecchio. Il produttore di ghiaccio produrà ghiaccio fresco
		• Sostituire pensilmente il ghiaccio
	• L'acqua che arrivava al produttore di ghiaccio presenta un colore o un sapore insoliti	• Aggiungere un filtrò al tubo dell'acqua. Rivolgersi a una società di depurazione dell'acqua
	• Il ghiaccio viene consumato raramente	• Eliminare pensilmente il ghiaccio vecchio
Erogatore di ghiaccio
L'appareccchio non eroga ghiaccio	• Il contentitore del ghiaccio è vuoto	• Quando il primo ghiaccio verrà scaricato nel contentitore, l'erogatore funzionalmente
	• Il rubinetto dell'acqua domestica è chiuso	• Aprire il rubinetto dell'acqua domestica. Lasciar trascorrere un tempo sufficiente per la formazione del ghiaccio. Quando il ghiaccio sare è pronto, l'erogatore funzionalmente
	• Il braccio metallico è fermo o bloccato	• Rimuoverve il blocco o liberare il braccio
	• L'interruttore del produttore di ghiaccio è in posizione “OFF”	• Vedere la sezione relativa al produttore di ghiaccio nel libretto di istruzioni. Impostare l'interruttore nella posizione ON
L'erogatore del ghiaccio è intasato	• Il ghiaccio si è sciolto e solidificato intorno alla lama a causa di un uso infrequente, fluttuzioni della temperature e/o interruzioni di corrente	• Rimuoverve il contentitore del ghiaccio è vuotarlo. Lavare e asciugare il contentatore e reinsertirlo nella posizione corretta. Quando il nuovo ghiaccio sare è pronto, l'erogatore funzionalmente
	• Alcuni cubetti di ghiaccio sono incastrati tra il produttore di ghiaccio e il dato posteriore del contentatore	• Rimuoverve i cubetti di ghiaccio che bloccano l'erogatore
	• I cubetti di ghiaccio si sono attaccati	• Usare il contentatore più frequentemente, per evitare che i cubetti di ghiaccio si uniscano
		• Eliminare il ghiaccio pensilmente
	• I cubetti di ghiaccio sono vuoti all'interno o più piccoli del normale	• Il filtrò dell'acqua potrebbe essere intasato. Se necessario, sostituire il filtrlo

Se il problema persiste

Se il problema persististe dopo aver eseguito i controllingi sopra elencati, rivolgersi al centro di assistenza Electrolux più vicino o al proprio rivenditore. Sarà necessario specificare il numero del modello e il numero di serie a 8 cifre riportato sull'etichetta all'interno del vano frigorifero.

Notes

Notes

Notes

www.electrolux.com

www.electrolux.co.uk

www.electrolux.fr

www.electrolux.de

www.electrolux.it
