IG0940 - Congelatore AEG-ELECTROLUX - Manuale utente e istruzioni gratuiti

Marca	AEG-ELECTROLUX
Modello	IG0940
Tipo di prodotto	Congelatore verticale
Capacità netta	94 litri
Dimensioni della nicchia (A x L x P)	880 x 560 x 550 mm
Consumo energetico	0,54 kWh/24h, 197 kWh/anno
Potere di congelamento	16 kg/24h
Autonomia in caso di guasto	20 ore
Classe climatica	T, ST, N, SN
Alimentazione elettrica	230 V ~ 50 Hz (secondo targhetta)
Tipo di refrigerante	Idrocarburi (R600a)
Funzioni principali	Congelamento rapido, allarme acustico, spia di allarme
Sbrinamento	Manuale
Attrezzature incluse	Spatola di plastica, vaschette per il ghiaccio
Pulizia	Acqua tiepida saponata o bicarbonato, non utilizzare oggetti metallici
Sicurezza	Scollegare prima della pulizia, non utilizzare oggetti metallici per sbrinare
Ricambi	Utilizzare solo parti originali presso il servizio post-vendita
Garanzia	Secondo le condizioni del produttore
Norme	Conforme alle direttive CE

Domande frequenti - IG0940 AEG-ELECTROLUX

Come regolare la temperatura del mio congelatore AEG-ELECTROLUX IG0940?

Ruotare la manopola del termostato (F) in senso orario per abbassare la temperatura (più freddo) o in senso antiorario per aumentarla (meno freddo). Una posizione intermedia è generalmente raccomandata. La temperatura interna dipende dalla temperatura ambiente, dalla frequenza di apertura della porta, dalla quantità di alimenti e dalla posizione.

Cosa fare se l'allarme acustico si attiva?

L'allarme acustico si attiva quando la temperatura all'interno del congelatore supera una soglia critica. Per fermarlo, premere il pulsante (A). Verificare anche che la porta sia ben chiusa. Se l'allarme persiste, controllare la temperatura ambiente e la quantità di alimenti.

Come sbrinare il congelatore IG0940?

Ruotare il termostato su '0' o scollegare l'apparecchio. Avvolgere gli alimenti in carta di giornale e conservarli in un luogo fresco. Tenere la porta aperta, utilizzare la spatola di plastica fornita come canaletta e posizionare una bacinella sotto per raccogliere l'acqua. Non utilizzare mai oggetti metallici. Dopo lo sbrinamento, asciugare accuratamente e ricollegare l'apparecchio.

Come pulire l'interno del congelatore?

Scollegare prima l'apparecchio. Lavare l'interno con acqua tiepida e bicarbonato di sodio, risciacquare e asciugare accuratamente. Non utilizzare mai prodotti abrasivi, polvere abrasiva o spugna metallica.

Qual è la capacità massima di congelamento in 24 ore?

Il potere di congelamento massimo è di 16 kg in 24 ore, come indicato sulla targhetta. Per un congelamento efficace, attivare la funzione di congelamento rapido almeno 24 ore prima di aggiungere alimenti freschi.

Per quanto tempo gli alimenti rimangono congelati in caso di interruzione di corrente?

L'autonomia in caso di guasto è di 20 ore. Se l'interruzione supera questa durata, consumare rapidamente gli alimenti o ricucinarli prima di ricongelarli.

Posso congelare bevande gassate nel congelatore?

No, non mettere mai bottiglie o lattine di bevande gassate nel congelatore, poiché potrebbero esplodere a causa della dilatazione del gas sotto l'effetto del freddo.

Come utilizzare la funzione di congelamento rapido?

Premere il pulsante (A) per attivare il congelamento rapido. La spia (B) si accende. Si consiglia di attivarlo almeno 24 ore prima di congelare alimenti freschi. La funzione si ferma automaticamente o può essere disattivata premendo nuovamente il pulsante.

Cosa fare se il mio congelatore non funziona?

Verificare prima che la spina sia ben inserita e che arrivi corrente. Assicurarsi che il pulsante di funzionamento (E) sia premuto e che il termostato non sia su '0'. Verificare anche che la temperatura ambiente sia nell'intervallo consentito. Se il problema persiste, contattare il servizio post-vendita.

Dove trovare il numero di serie e il codice modello?

Il numero di serie e il codice modello si trovano sulla targhetta situata all'interno dell'apparecchio, lato sinistro in basso, e sul certificato di garanzia.

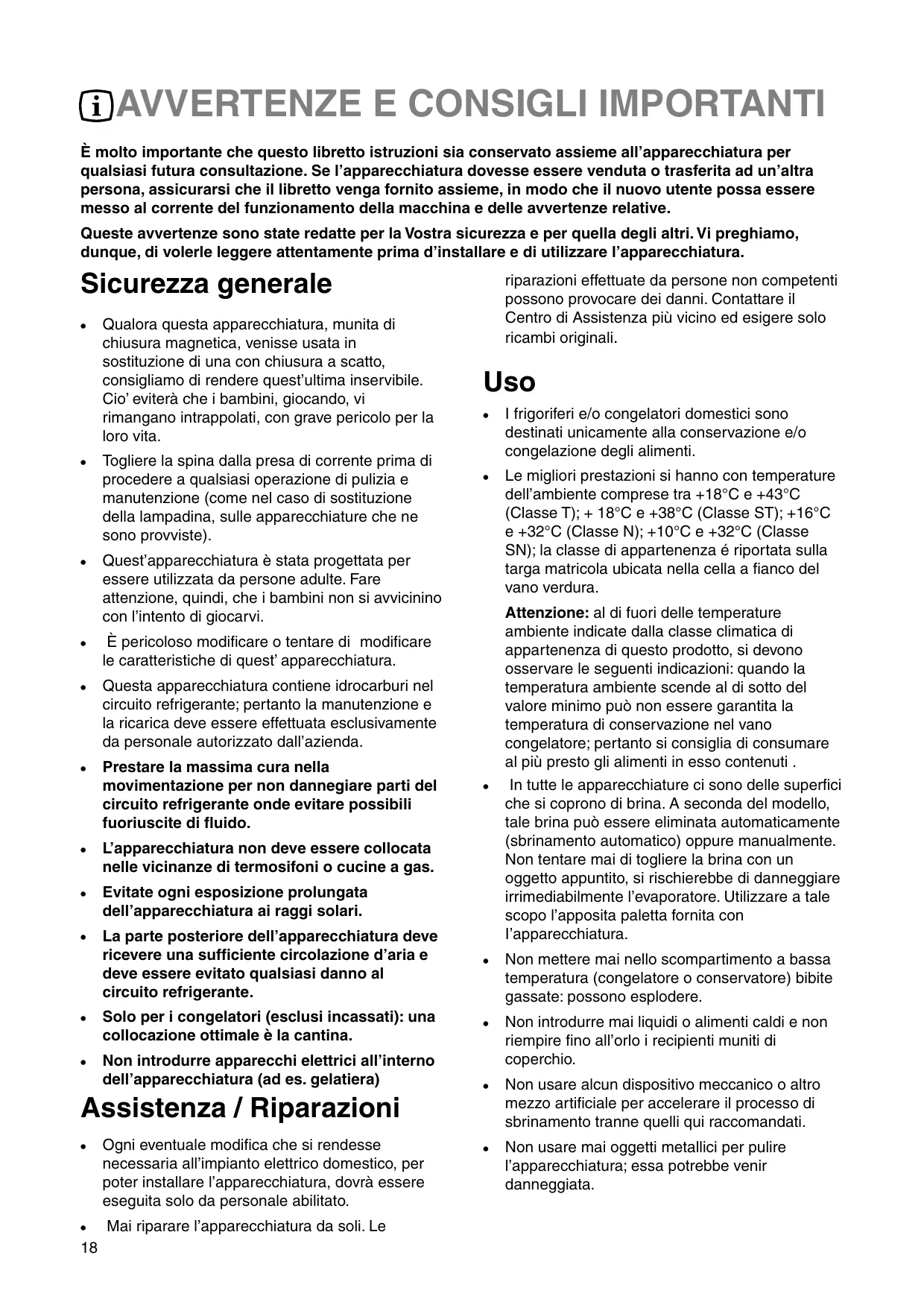

MANUALE UTENTE IG0940 AEG-ELECTROLUX

È molto importante che questo libretto istruzioni sa conservato assieme all'apparecchiatura per qualsiasi futura consulazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere quello al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attendamente prima d'installare e di utilizzare l'apparecchiatura.

Sicurezza generale

• Qualora esta apparecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di renderere quest'ultima inservibile. Cio' eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.
• Togliere la spina alla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).
• Quest'apparecchiatura è stata progettata per essere utilizzata da persone adulte. Fare attenzione, quindi, che i bambini non si avvicinino con l'intento di giocarvi.
• è pericoloso modificare o tentare di modificare le caratteristiche di quest' apparecchiatura.
• Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica deve essere effettuata escludivamente da personale autorizzato dall'azienda.
• Prestare la massima cura nella movimentazione per non dannegiar parte del circuito refrigerante onde evitare possibili fuoriuscite di fluido.
• L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.
• Evitate agli esposizione prolongata dell'apparecchiatura ai raggi solari.

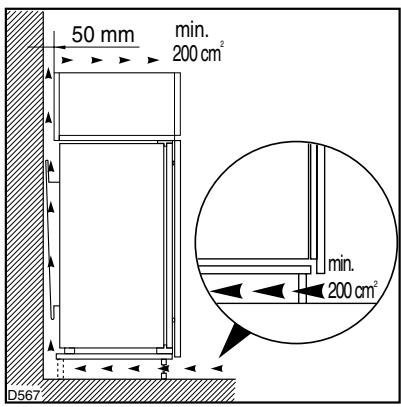

• La parte posteriore dell'apparecchiatura deve riceve una sufficiente circolazione d'aria e deve essere evitato qualsiasi danno al circuito refrigerante.
• Solo per i congelatori (escludi incassati): una collocazione ottimale è la cantina.
  Non introdurre apparecchi elettrici all'interno dell'apparecchiatura (ad es. gelatiera)

Assistenza / Riparazioni

• Ogni eventuale modifica che si rendesse necessaria all'impianto elettrico domestico, per poter installare l'apparecchiatura, dovrè essere eseguita solo da personale abilitato.
• Mai riparare l'apparecchiatura da soli. Le

riparazioni effettuate da persona non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.

Uso

• I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.
• Le migliorari prestazioni si hanno con temperature dell'ambiente comprese tra +18^ e +43^ (Classe T); +18^ e +38^ (Classe ST); +16^ e +32^ (Classe N); +10^ e +32^ (Classe SN); la classe di apparitenza è riportata sulla targa matricola ubicata nella cella a fianco del vano verdura.

Attenzione: al di fuori delle temperature ambiente indicate alla classe climatica di apparomenza di甚么 prodotto, si devono osservare le seguenti indicazioni: quando la temperature ambiente scende al di fatto del valore minimo cui non essere garantita la temperature di conservazione nel vano congelatore; pertanto si consiglia di consumare al più presto gli alimenti inesso contenuti.

• In tutte le apparecchiature ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina più essere eliminata automaticamente (sbrinamento automatico) oppure manualmente. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimidiabilmente l'evaporatore. Utilizzato a tale scopo l'apposita paletta fornita con l'apparecchiatura.
• Non mettere mai quello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.
  Non introdurre mai liquidi o alimenti caldi e non riempire fino all'orlo i recipienti muniti di coperchio.
• Non usare alcun dispositivo meccanico o altri mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.
  Non usare mai oggetti metallici per pulire l'apparecchiatura;essa potrebbe venir danneggiata.

Installazione

• Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell'apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l'installazione venga eseguita come da struzioni riportate sul libretto. Un'aerazione insufficiente comprera sicuramente un cattivo funzionamento e dei danni all'apparecchiatura.
• Assicurarsi, dopo aver installato l'apparecchiatura, cheessa non appoggi sul cavo di alimentazione. Importante:se il cavo di alimentazione si danneggiasse, dovrassessere sostituito da uno speciale cavo o assieme disponibili presso il costruttore o il servizio di assistenza tecnica.
• Se l'apparecchiatura viene trasportata in posizione orizzontale è possibile che l'olio contentuto nel compressore defluisca nel circuito refrigerante. Lasciare l'apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all'olio di refluire nel compressore.
• L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.
  Evitate agli esposizione prolongata dell'apparecchiatura ai raggi solari.
• La parte posteriore dell'apparecchiatura deve riceve una sufficiente circolazione d'aria e deve essere evitato qualsiasi danno al circuito refrigerante.

Protezione dell'ambiente

Questa apparecchiatura non contiene, nel circuito refrigerante e nell'isolamento, gas refrigeranti nocivi per l'ozono. L'apparecchiatura non deve essere smaltita con rifiuti urbani e rottami. Deve essere evitato il danneggiamento del circuito refrigerante, soprattutto nella parte posteriore vicino allo scambiatore. Informazioni sui centri di raccolta vengono forniti dall'autorità comunale. I materiali usati in questa apparecchiatura contrassegnati dal simbolo sono riciclabili.

Smaltimento di apparecchi vecchi

Il significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il ricericlaggio di apparecchiature elettriche ed elettroniche.

Provedendo a smaltire quello prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliate sul ricerlaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

INDICE

Avvertenze e consigli importanti 18

Uso / Pulizia -Pannello comandi - Funzionamento - Regolazione della temperatura - Allarme . . . . .

acustico - Lampada spia di allarme - Allarme acustico con porta aperta 20

Uso / Congelazione dei cibi freschi - Conservazione dei cibi surgelati - Scongelazione - .

Cubetti di ghiaccio 21

Consiglio / Consiglio per la congelazione - Consiglio per la conservazione dei cibi surgelati . 22

Manutenzione / Pulizia periodica - Periodi di inattività - Sbrinamento 23

Se qualcosa non va / Dati tecnici 24

Installazione / Posizionamento -Collegamento elettrico 25

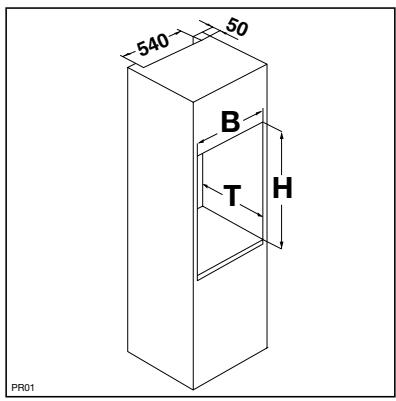

Installazione / Istruzioni per l'incasso integrale 26

Garanzia 34

Pulizia delle parti interne

Prima dell'uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e sapone neutro allo scopo di togliere il caratteristico odore di nuovo indi asciugare accuramente.

Non usare detersivi né polveri abrasive che sono dannose alle finiture.

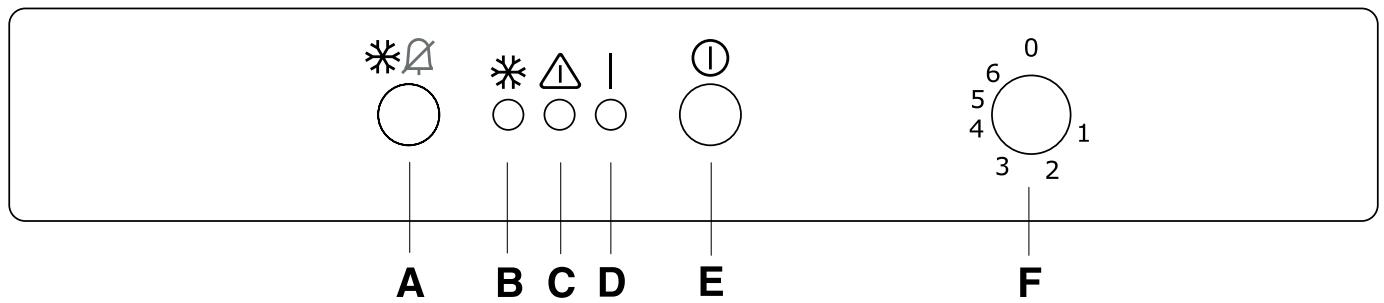

Pannello comandi

A. Interruttore della congelazione rapida e pulsante di arresto dell'allarme sonoro
B. Lampada spia di congelazione rapida
C. Lampada spia di allarme

Funzionamento

Inserire la spina nella presa di corrente. Ruotare la manopola (E)或者其他 posizione «0» .la lampada spia (D) si accenderà; ciò indica che l'apparecchiatura è molto tensione.

Un segnale sonoro e la luce spia di allarme accesa sta ad indicare che la temperatura all'interno dell'apparecchiatura è troppo elevata.

Per arrestare l'allarme sonoro premere il pulsante (A), la spia (B) si illuminerà.

Lo spegnimento si ottiene ruotando la manopola (F) del termostato sulla posizione «0».

Regolazione della temperatura

La temperatura è regolata automaticamente e può essere aumentoata (meno freddo) ruotando la manopola verso i numero più bassi oppure diminuita (più freddo) ruotandola verso i numero più alto. La posizione corretta, comunique, va individuata tenendoiconto che la temperatura interna dipende da QUESTi fattori:

• la temperatura ambiente;
• la frequenza di aperture delle porte;
• la quantità di alimenti conservati;
• la collocazione dell'apparecchio.

La posizione intermedia è la piùindicata.

D. Lampada spia di funzionamento
E. Pulsante di funzionamento
F. Manopola di regolazione della temperatura

Congelazione rapida

Per ottener la congelazione rapida premere l'interruttore (A) ; la lampada spia (B) si accenderà.

Allarme acustico

Un allarme acustico vi segnala quando la temperature all'interno del congelatore supra il valoreindicato.

E'normale che questo segnale risuoni dal momento dell'infallazione sono a quando la temperatura all'interno dell'apparecchiatura ha raggiunto il valore più adatto per la conservazione degli alimenti.

Per fermare l'allarme acustico, premere il tasto (A).

Allarme acustico con porta aperta

Un allarme acustico vi segnala quando la porta rimane aperta per più di 60 secondi.

Per fermare l'allarme acustico, chiudere la porta.

Lampada spia di allarme (C)

Ha lo scopo di segnalare che la temperatura all'interno dell'apparecchiatura è tale da non garantire una Buona conservazione degli alimenti. Quando l'apparecchiatura viene messa in funzione, oppure quando vengono introdotti gli alimenti da congelare,但这a spia rimane accesa sino a che la temperature non ha raggiunto il valore richiesto per la conservazione degli alimenti stessi.

Congelazione dei cibi freschi e conservazione dei cibi surgelati

Il congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati.

Congelazione dei cibi freschi

Per poter congelare la massima quantità di cibi freschi (come indicate nella targa matricola) è necessario premere l'interruttore della congelazione rapida (A) almeno 24 ore prima di introdurre i cibi da congelare. E comunique possibile ridurre il tempo di tale preraffreddamento qualora la quantità di cibi da congelare fosse inferiore alla quantità massima.

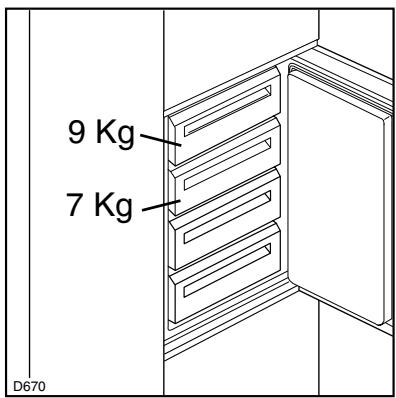

Porre i cibi da congelare nei compartimenti come indicato in figura.

La congelazione può essere considerata ultimata dopo 24 ore. Trascorso quello periodo ripremere l'interruttore (A).

Conservazione dei cibi surgelati

Al momento della messa in funzione o dopo un periodo di inattività, introdurre gli alimenti nell'apparecchio dopo averlo fatto funzionare per almeno due ore con l'interruttore della congelazione rapida inserto; quando riportarsi sulla posizione di funzionamento normale.

Importante

In caso di scongelamento per cause accidentali, ad esempio per mancanza di corrente, se il periodo dell'interruzione è superiore al valore riportato nella tabella dei dati tecnici sulla voce "tempo di risalita" sare necessario consumare i cibi entro breve o cucinarli subito e ricongelarli (una volta raffreddati).

Scongelazione

Gli alimenti surgelati o congelati, prima di essere usati, possono essere scongelati nel frigorifero o a temperature ambiente, a seconda del tempo disponibile per l'operazione. I peszzi piccoli sono essere cucinati direttamente appena toti dal congelatore; in quello caso, perché, il tempo di cottura sare più lungo.

Cubetti di ghiaccio

Il frigorifero è equipaggiato con una o più vaschette per la formazione dei cubetti di ghiaccio. Dette vaschette vanno riempite di acqua potabile e riposte nelle scomparto congelatore. Si raccomanda di non usare utensili metallici per staccare le vaschette.

Consigli per la congelazione

Per ottenere i massimivantaggi dalprocesso di congelazione diamoolaconoile consigli importanti:

• la quantità massima di alimenti che possono essere congelati in 24 h è riportata sulla «targhetto matricola»,
• il processo di congelamento dura 24 ore. In questo lasso di tempo non si dovrebbe aggiungere altri cibo da congelare;
• congelare solo alimenti di ottima qualità, freschi e ben puliti;
• dividere tutto in piccole parti, in modo da favorire la rapidità della congelazione e consentire lo scongelamento solo della quantità necessaria;
• avvolgere gli alimenti in fogli di alluminio o politene. Gli stessi devono essere bene aderenti ai cibi e ben chiusi;
• evitare di mettere i prodotti da congelare a contatto di quelli già congelati; ciò eviterà l'innazamento della temperatura di questi ultimi;
• tenere presente che gli alimenti magri si conservano meglio e più a lungo di quelli grassi e che il sale riduce il tempo di conservazione;
• non consumare immediatamente i ghiaccioli prelevati dallo scomparto congelatore possocono provocare scottature da freddo;
• è consigliabile indicate sulla confezione la data di inizio della congelazione al fine di poter controllare il tempo di conservazione;
• i simboli sui cassetti indicano diversi tipi di prodotti da congelare. Le cifre indicano il periodo di immagazzinaggio in mesi per ciascun tipo di prodotto da congelare. Se è valido il valore superiore oppure quello inferiore del periodo di immagazzinaggioindicato, dipende alla qualità dei prodotti alimentari e dal proprio pretrattamento prima del congelamento ;
• non mettere dello scomparto congelatore bevande gassate: possono esplodere.

Consigli per la conservazione dei surgelati

Perutilizzarenelmodegliore loscompartoeneecessario:

assicurarsi che i surgelati siano stati ben conservati dal rivenditore;
- che il trasporto, dall'acquisto alla sistematicione nelle scomparto, sia breve;
- non après troppo frequentlymente la porta dello scomparto e non lasciarla aperta più del necessario.
- Una volta scongelati, gli alimenti si deteriorano in breve tempo e non possono venir ricongelati.
- Non superare il periodo di conservazione indicatori sulle confezioni dal produttore dei cibi.

MANUTENZIONE

Staccare la spina alla presa di currente prima di eseguire qualiasi operatione.

Attenzione

Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica devono essere effettuate escludivamente da personale autorizzato dall'azienda.

Pulizia periodica

Non usare mai oggetti metallici per pulire l'apparecchiatura;essa potrebbe venir danneggiata.

Pulire l'interno con acqua tiepida e bicarbonato di soda. Risciacquare e asciugare accuratamente.

Pulire il condensatore e il motocompressore con una spazzola o un aspirapolvere. Questa operazione migliorera il funzionamento con seguente risparmio di energia.

Periodi di inattività

Durante i periodi in cui l'apparecchiatura non è in funzione osservare le seguenti precauzioni:

staccare la spina alla presa di corrente;
- togliere tutti gli alimenti; sbrinare e pulire l'interno e tutti gli accessori;
- lasciare le porte socchiuse per facilitare la circolazione di aria all'interno in modo da evitare la formazione di odori sgradevoli.

Sbrinamento

Nello scomparto congelante la brina deve essere eliminata agli qualvolta si è formato uno spessore di 4 mm circa, utilizzato l'apposita paletta raschiabrina fornita con l'apparecchiatura.

Qualora si formasse uno spesso strato di ghiaccio, Sara necessario effettuare un completo sbrinamento, procedendo come segue:

1. staccare la spina dalla presa di corrente o porre la manopola del termostato in posizione «0»;
2. avvolgere gli alimenti in parecchi fogli di giornale e riporli in un luogo molto fresco;

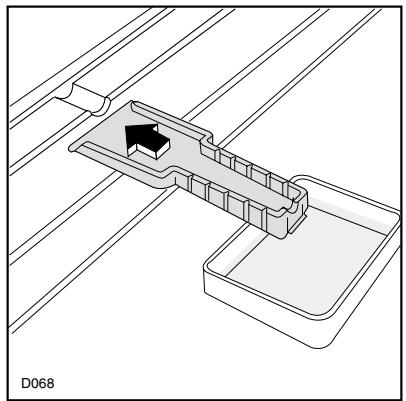

3. lasciare la porta aperta e insere nell'apposita sede la paletta raschiabrina come grondaia di prolongamento: porre al di sotto una bacinella per la raccolta dell'acqua derivante dallo sbrinamento;
4. a sbrinamento avvenuto asciugare le pareti accuramente.
5. conservare la paletta raschiabrina per utilizzi successivi;
6. reinserire la spina nella presa;

1. riportare la manopola del termostato nella posizione desiderata o reinserire la spina nella presa di corrente e insertire la congelazione rapida.

Dopo due o tre ore di funzionamento l'apparecchio è di nuovo pronto per la conservazione dei cibi surgelati e la congelazione rapida cui sono desinserita.

Attenzione

Si raccomanda di non impiegare utensili metallici per asportare la brina onde evitare gravi danni all'apparecchio.

Non usare alcun dispositivo meccanico o altre mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.

Un innalzamento della temperatura dei surgelati potrebbe ridurne il tempo di conservazione.

SE QUALCOSA NON VA

Qualora l'apparecchiatura presentasse quale disfunzione, è bene controllare:

• che la spina sia ben inserita nella presa di corrente;
• che non manchi l'energia elettrica
• che la manopola del termostato si trovi in posizione intermedia.

Inoltre:

• se l'apparecchiatura èccessivamente rumorosa verificare che i bianchi non siano aicontatto con mobili o schienali che possono causare rumore o vibrazioni;

• se vi sono trace di acqua sul fondo dello scomparto, verificare che il foro di deflusso dell'acqua derivante dallo sbrinamento non sia ostruito.

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza Tecnica più vicino.

Per un sollecito intervento è importante, all'atto della chiamata,indicare il tipo di difetto, il modello di apparecchiatura (Mod.),il numero di prodotto (Prod.No.) e il numero di fabbricazione (Ser.No.), rilevati dal certificato di garanzia o alla targhetta matricola posta all'interno dell'apparecchiatura.

DATI TECHNICI

Capacità netta in litri del congelatore	94
Consumo energetico in kWh/24h	0,54
Consumo energetico in kWh/annuo	197
Capacità di congelamento in kg/24h	16
Tempo di risalita da -18°C a -9°C h	20

I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell'apparecchiatura.

INSTALLAZIONE

Posizionamento

Collocare l'apparecchiatura lontana da fonti di calore, quali: termosifoni, stufe da riscaldamento, esposizione diretta ai raggi solari ecc.

Per l'incassabilità seguire le istruzioni in allegato.

Collegamento elettrico

Assicurarsi, prima di insereire la spina nella presa di corrente, che la tensione e la frequenza riportate sulla targhetta matricola corrispondano a quella dell'impiano domestico.

È ammensa una oscillazione di ± 6% sulla tensione nominale.

Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.

Importante

E' indispensableable collegare l'apparecchio ad una effidente presa di terra.

A tale scopo la spina del cavo di alimentazione è dotata dell'apposto contatto. Qualora la presa di corrente dell'impiano domestico non sia collegata a terra, allacciare l'apparecchiatura ad un impianto di terra a parte conformmente alle norme in vigore consultando in proposito un technique specializzato.

La Casa Costrutrice declina agli responsabilità qualora但这a norma antinfortunistica non fosse rrispettata.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie

87/308/CEE del 2/6/87 relativa alla suppressione dei disturbi radio.
- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazione

Attenzione

L'apparecchio deve poter essere scollegato alla rete; è quindi necessario che la spina rimanga accessibile ad installatione avvenuta.

i Istruzioni per l'incasso integrale

Dimensioni del vano

Altezza (1) 880 mm

Profondità (2) 550 mm

Larghezza (3) 560 mm

La porta dell'apparecchiatura è fissata per mezzo di perni, per il trasporto. Togliere il perno superiore e inferiore, conformmente al senso di aperture della porta.

Per motivi si sicurezza la ventilazione deve essere comeindicato in figura.

Attenzione:mantenereleapertureperlaventilazionelibere daogni ostruzione.

Inoltre é necessario che la nicchia sia provvista di un camino d'areazione con le seguenti misure:

profondita: 50 mm

larghezza: 540 mm
