MANUALE UTENTE 75240 GA AEG-ELECTROLUX

Istruzioni per l'uso Congelatore

Grazie per aver scelto uno dei nostri prodotti di qualità.

Per garantire il funzionamento ottimale e regolare dell'apparecchio, la preghiamo di leggere attentamente questo manuale d'istruzioni. In tal modo potrà eseguire ogni operazione alla perfezione e con la massima efficienza. Le consigliamo inoltre di conservare il manuale in un luogo sicuro, affinché possa consultarlo ogni volta che ne avrà bisogno. Infine, qualora l'apparecchio cambiasse proprietario, non dimentichi di consegnargli il presente manuale.

Le auguriamo di trarre la massima soddisfazione dal suo nuovo acquisto.

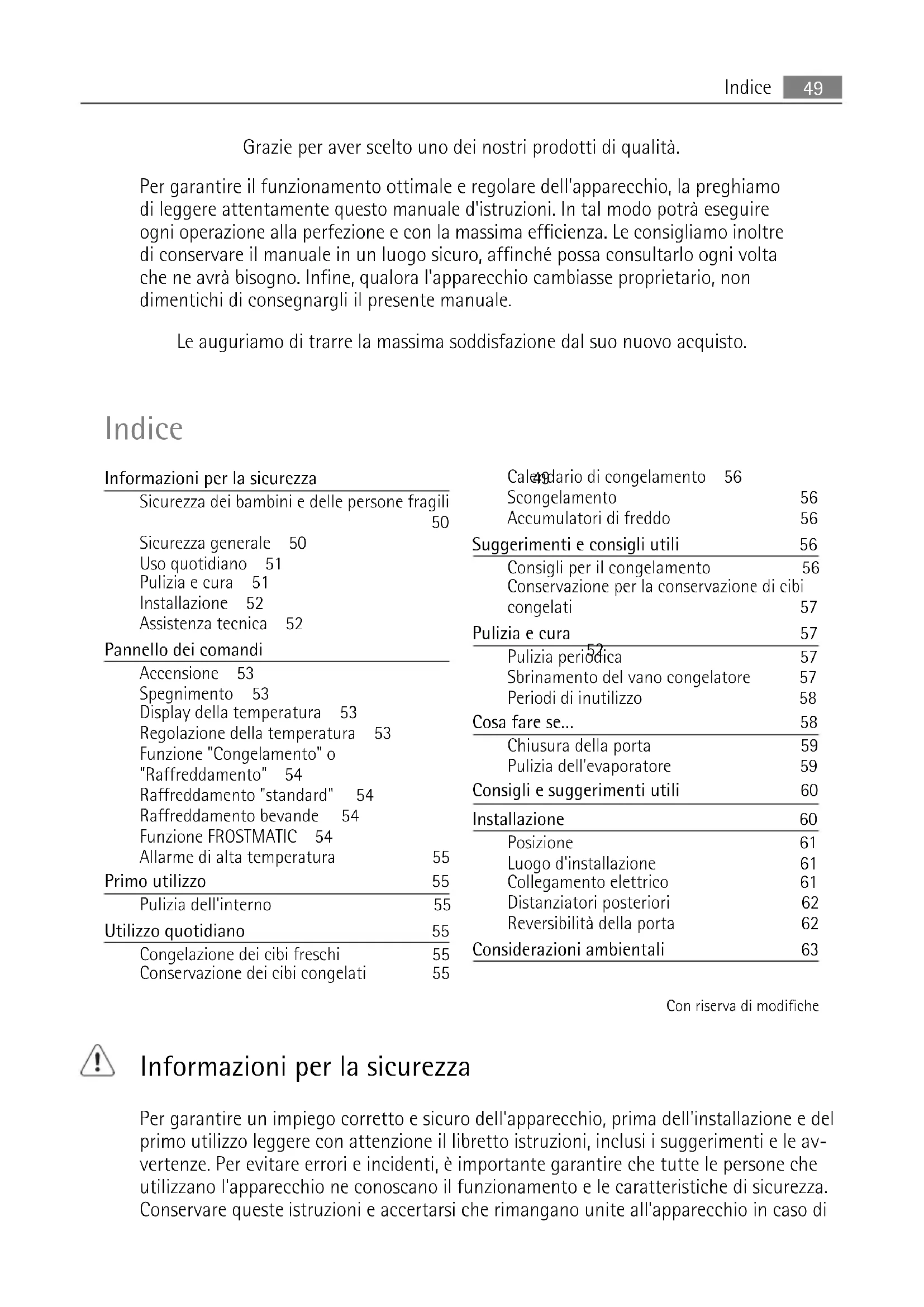

Indice

Informazioni per la sicurezza

Sicurezza dei bambini e delle persone fragili
	50
Sicurezza generale	50
Uso quotidiano	51
Pulizia e cura	51
Installazione	52
Assistenza tecnica	52

Pannello dei comandi

Accensione 53

Spegnimento 53

Display della temperatura 53

Regolazione della temperatura 53

Funzione "Congelamento" o "Raffreddamento" 54

Raffreddamento "standard" 54

Raffreddamento bevande 54

Funzione FROSTMATIC 54

Allarme di alta temperatura 55

Primo utilizzo 55

Pulizia dell'interno	55
Utilizzo quotidiano	55
Congelazione dei cibi freschi	55
Conservazione dei cibi congelati	55

Calendario di congelamento 56

Scongelamento 56 Accumulatori di freddo 56

Suggerimenti e consigli utili 56

Consigli per il congelamento	56
Conservazione per la conservazione di cibi congelati	57

Pulizia e cura 57

Pulizia periodica	57
Sbrinamento del vano congelatore	57
Periodi di inutilizzo	58

Cosa fare se... 58

Chiusura della porta	59

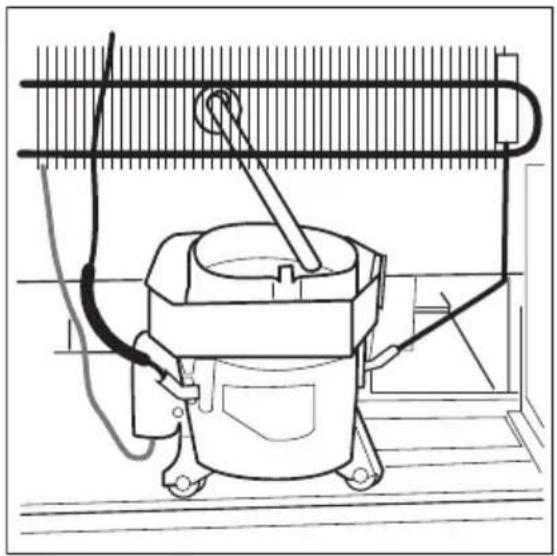

Pulizia dell'evaporatore	59

Consigli e suggerimenti utili 60

Installazione	60

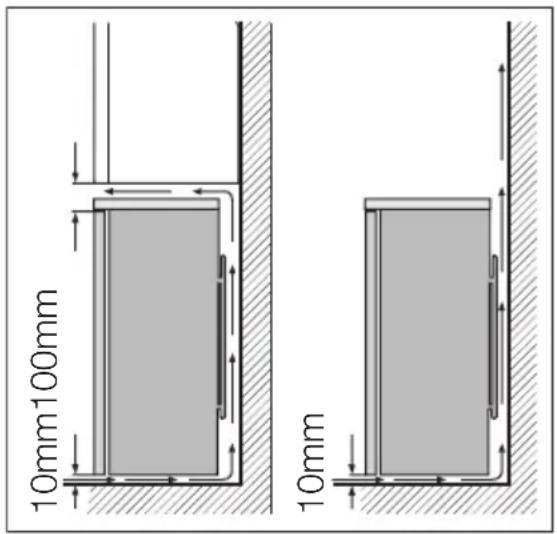

Posizione	61
Luogo d'installazione	61
Collegamento elettrico	61

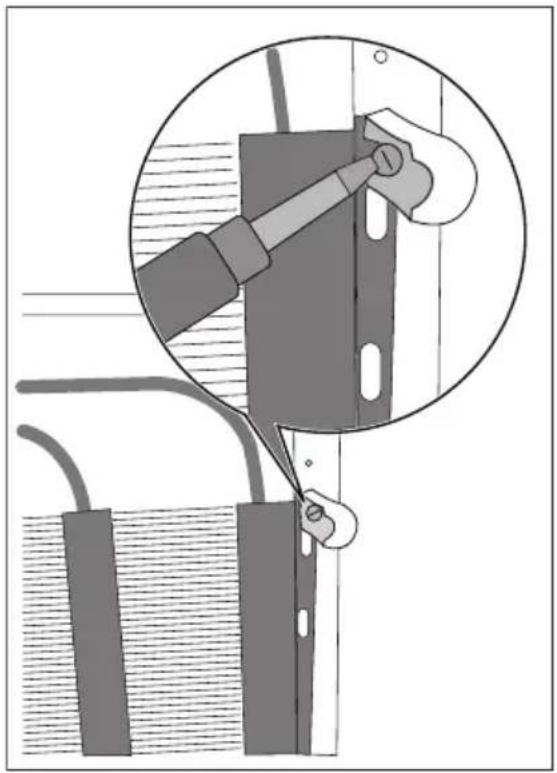

Distanziatori posteriori	62
Reversibilità della porta	62
Considerazioni ambientali	63

Con riserva di modifiche

Informazioni per la sicurezza

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le av- vertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di

vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

- Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

- Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.

- Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.

- Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche nello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Sicurezza generale

ATTENZIONE

Assicurarsi che le aperture di ventilazione non siano otturate.

• L'apparecchio è progettato per la conservazione di alimenti e bevande per il normale uso domestico, come spiegato nelle presenti istruzioni per l'uso.
• Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.
• Non utilizzare altri apparecchi elettrici (per esempio gelatiere) all'interno dei frigoriferi, a meno che non siano approvati per questo scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Nel circuito refrigerante dell'apparecchio è contenuto il refrigerante isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale, che è però infiammabile.

Durante il trasporto e l'installazione dell'apparecchio, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

Se il circuito refrigerante dovesse venire danneggiato:

• evitare fiamme libere e sorgenti di accensione
• ventilare la stanza in cui si trova l'apparecchio

- È pericoloso cambiare le specifiche o cercare di modificare il prodotto in qualunque modo. Se il cavo è danneggiato potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

AVVERTENZA

Ogni componente elettrico (cavo elettrico, spina, compressore) deve essere sostituito da un tecnico certificato o da personale d'assistenza qualificato.

1. Non si devono applicare prolunghe al cavo elettrico.
2. Controllare che la spina non venga schiacciata o danneggiata dal retro dell'apparecchio. Una spina schiacciata o danneggiata può surriscaldarsi e provocare incendi.
3. Accertare di riuscire a raggiungere la spina dell'apparecchio.
4. Non tirare il cavo di rete.
5. Se la presa è allentata, non inserire la spina. si potrebbero provocare scosse elettriche o incendi.
6. Non mettere in funzione l'apparecchio senza la copertura della lampadina ^13) di illuminazione interna.

- Questo apparecchio è pesante. Spostarlo con cautela.

- Non rimuovere né toccare alimenti riposti nel vano congelatore con le mani bagnate/umide, si potrebbero provocare abrasioni della pelle o bruciature da gelo.

- Evitare un'esposizione prolungata dell'apparecchio alla luce solare diretta.

Uso quotidiano

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.
• Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere.
• Non collocare gli alimenti direttamente contro l'uscita dell'aria nella parete posteriore. 14)
• Gli alimenti congelati non devono essere ricongelati una volta scongelati.
• Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.
• Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio.
• I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina dalla presa. Se non è possibile arrivare alla presa, interrompere l'alimentazione elettrica.
• Non pulire l'apparecchio con oggetti metallici.
• Non usare oggetti appuntiti per rimuovere la brina dall'apparecchio. Usare un raschietto di plastica.

Installazione

Per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.
• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.
• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Per il collegamento idrico, usare solo sorgenti d'acqua potabile. 15)

Assistenza tecnica

• Tutti gli interventi elettrici richiesti per gli interventi di assistenza dell'apparecchio devono essere eseguiti da un elettricista qualificato o da una persona competente.
• Gli interventi di assistenza sul prodotto devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo sono riciclabili.

Pannello dei comandi

- 88 °C FROSTMATIC ALARM 12 - - 5 6 7 8

1 ON/OFF Interruttore

15) Per gli apparecchi che prevedono un collegamento alla rete idrica

2 Regolatore di temperatura (più caldo)
3 indicatore della temperatura
4 Regolatore di temperatura (più freddo)
5 FROSTMATICIndicatore
6 FROSTMATIC Interruttore
7 ALARM Indicatore
8 ALARM Interruttore

Accensione

1. Inserire la spina nella presa elettrica.
2. Premere l'interruttore ON/OFF.

Spegnimento

1. Tenere premuto l'interruttore ON/OFF per più di 5 secondi.
2. L'apparecchiatura si spegne. L'indicatore della temperatura si spegne.

Display della temperatura

L'indicatore della temperatura mostra diverse informazioni:

• Durante il normale funzionamento, mostra la temperatura effettiva all'interno del congelatore (temperatura EFFETTIVA). La temperatura EFFETTIVA è indicata con numeri illuminati fissi.
• Durante le operazioni di regolazione della temperatura, l'indicatore mostra la temperatura del congelatore effettivamente impostata (temperatura DESIDERATA). La temperatura DESIDERATA è indicata con numeri lampeggianti.

Regolazione della temperatura

Per regolare il livello di raffreddamento, procedere come segue:

1. Impostare la temperatura richiesta premendo il tasto corrispondente. L'indicatore della temperatura mostra immediatamente le nuove impostazioni (temperatura DESIDERA-TA) e lampeggia.
2. Ogni volta che si preme il tasto della temperatura, la temperatura DESIDERATA viene regolata di 1 °C. La temperatura DESIDERATA deve essere raggiunta entro 24 ore.
3. Dopo avere impostato la temperatura desiderata, trascorso un breve periodo (circa 5 secondi) l'indicatore della temperatura indica nuovamente la temperatura EFFETTIVA all'interno del vano corrispondente. L'indicatore della temperatura passa da lampeggiante a fisso.

Per una corretta conservazione degli alimenti, impostare la seguente temperatura:

- -18 °C nel congelatore.

La temperatura DESIDERATA può essere fissata alle seguenti impostazioni:

Modalità operativa "Congelamento": da -15 °C a -24 °C con incrementi di 1 °C

Modalità operativa "Raffreddamento": da 0 °C a 16 °C con incrementi di 1 °C;

Quando l'impostazione viene modificata, il compressore non si avvia immediatamente se è in corso la funzione di sbrinamento automatico. La temperatura di conservazione all'interno del congelatore viene raggiunta rapidamente, consentendo di inserire gli alimenti subito dopo l'accensione.

Funzione "Congelamento" o "Raffreddamento"

Se necessario, è possibile passare alternativamente dalla modalità "Congelamento" alla modalità "Raffreddamento".

Per attivare la funzione, procedere nel modo seguente:

1. Tenere premuti contemporaneamente per 5 secondi il tasto FROSTMATIC e il regolatore della temperatura (più caldo).

Passando dalla modalità "Congelamento" a "Raffreddamento" FC l'indicatore della temperatura visualizza (Congelamento - Raffreddamento), un allarme acustico indica l'avvenuto cambiamento e l'indicatore della temperatura visualizza cifre lampeggianti (temperatura DESIDERATA modalità raffreddamento +5 °C). Mediante i pulsanti di regolazione della temperatura, adesso è possibile inserire la temperatura richiesta per la modalità di raffreddamento.

Passando dalla modalità "Raffreddamento" a "Congelamento" CF l'indicatore della temperatura visualizza (Raffreddamento - Congelamento), un allarme acustico indica l'avvenuto cambiamento e l'indicatore della temperatura visualizza cifre lampeggianti (temperatura DESIDERATA modalità congelamento -18 °C). Mediante i pulsanti di regolazione della temperatura, adesso è possibile inserire la temperatura richiesta per la modalità di congelamento.

È possibile identificare la modalità operativa dell'apparecchiatura se le temperature impostate sono maggiori o minori di 0 °C.

Impostare la temperatura in base alla modalità operativa selezionata (vedere la sezione "Regolazione della temperatura").

!

Se si utilizza l'apparecchiatura come congelatore, prima di inserire cibo da congelare attendere che la temperatura interna abbia raggiunto -18 °C.

Se si utilizza l'apparecchiatura come unità di raffreddamento dopo averla impiegata come congelatore, attendere che la temperatura abbia raggiunto 0 °C prima di inserire gli alimenti da raffreddare.

Raffreddamento "standard"

Selezionando la temperatura DESIREATA nell'intervallo di +5 °C, questa apparecchiatura può funzionare come un normale frigorifero.

Raffreddamento bevande

Selezionando la temperatura DESIRATA fino a +16 °C, l'apparecchiatura può essere utilizzata come unità di raffreddamento per le bevande.

Funzione FROSTMATIC

La funzione FROSTMATIC accelera il congelamento di alimenti freschi e contemporaneamente impedisce il riscaldamento degli alimenti già congelati.

Per attivare la funzione, procedere nel modo seguente:

1. Premere l'interruttore FROSTMATIC.

2. L'indicatore FROSTMATIC si accende.

Per disattivare la funzione, procedere nel modo seguente:

1. Premere l'interruttore FROSTMATIC.

2. L'indicatore FROSTMATIC si spegne.

La funzione FROSTMATIC si interrompe automaticamente dopo circa 52 ore.

Se la funzione FROSTMATIC è attivata, non è possibile cambiare l'impostazione della temperatura.

Allarme di alta temperatura

L'eventuale aumento della temperatura all'interno del congelatore (ad esempio in seguito a un'interruzione della corrente elettrica o all'apertura della porta) viene indicato nei seguenti modi:

• la spia ALARM lampeggia
• viene emesso un segnale acustico.

Al ripristino delle condizioni normali:

- l'allarme acustico si interrompe

- la spia ALARM continua a lampeggiare.

Per disattivare la spia di allarme premere il tasto ALARM.

Tenendo premuto il tasto ALARM, sul display lampeggia la temperatura più calda raggiunta nel congelatore.

Primo utilizzo

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

Utilizzo quotidiano

Congelazione dei cibi freschi

Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare alimenti freschi, attivare la funzione FROSTMATIC almeno 24 ore prima di introdurli nel vano congelatore.

Riporre i cibi freschi da congelare nei due comparti superiori.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetta, un'etichetta presente sulle pareti interne dell'apparecchio.

Il processo di congelamento dura 24 ore: finché non è concluso, non aggiungere altro cibo da congelare.

Conservazione dei cibi congelati

Al primo avvio o dopo un periodo di non utilizzo, prima di riporre i prodotti nel vano fare funzionare l'apparecchio per almeno 2 ore con una regolazione alta.

In caso di sbrinamento accidentale, per esempio a causa di un'interruzione dell'alimentazione elettrica, se l'alimentazione manca per un periodo superiore al valore indicato nella tabella dei dati tecnici sotto "Tempo di risalita", il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente quindi ricongelato (dopo il raffreddamento).

Calendario di congelamento

2-6

4-8

6-12

I simboli mostrano i diversi tipi di cibi congelati.

Il numeri indicano i tempi di conservazione in mesi dei tipi corrispondenti di cibi congelati.

La validità del valore superiore o inferiore del tempo di conservazione indicato dipende dalla qualità dei cibi e dal trattamento prima del congelamento.

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati nel vano frigorifero o a temperatura ambiente, in funzione del tempo disponibile per questa operazione.

I pezzi piccoli possono addirittura essere cucinati ancora congelati, direttamente dal congelatore: in questo caso la cottura durerà più a lungo.

Accumulatori di freddo

Il congelatore dispone di uno o più accumulatori di freddo che prolungano la durata di conservazione degli alimenti in caso di guasto o interruzione dell'energia elettrica.

Suggerimenti e consigli utili

Consigli per il congelamento

Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

- la quantità massima di cibo che può essere congelata in 24 h è riportata sulla targhetta;

- il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare;

- congelare solo alimenti freschi, di ottima qualità e accuratamente puliti;

- preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria;

- avvolgere il cibo in pellicole di alluminio o in politene e verificare che i pacchetti siano ermetici;

- non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo;

- i cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo;

- i ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;

- si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

Conservazione per la conservazione di cibi congelati

Per ottenere i migliori risultati con questo apparecchio:

• accertare che i cibi congelati commercialmente siano adeguatamente conservati dal rivenditore;
• fare in modo che i cibi congelati siano trasferiti dal negozio al congelatore nel più breve tempo possibile;
• non aprire la porta frequentemente o lasciarla aperta più del tempo strettamente necessario.
• Una volta scongelato, il cibo si deteriora rapidamente e non può essere ricongelato.
• Non superare il periodo di conservazione indicato dal produttore.

Pulizia e cura

ATTENZIONE

Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• risciacquare e asciugare accuratamente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro con una spazzola o un aspi-rapolvere. Questa operazione migliorerà le prestazioni dell'apparecchio riducendo i consumi elettrici.

Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Sbrinamento del vano congelatore

Il vano congelatore in questo modello è di tipo "no frost", cioè non forma ghiaccio sulle pareti interne e sugli alimenti durante il funzionamento.

L'assenza di ghiaccio è dovuta alla circolazione continua di aria fredda prodotta all'interno del vano da una ventola azionata automaticamente.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

• scollegare l'apparecchio dalla rete elettrica
• rimuovere tutto il cibo
• sbrinare ^16) e pulire l'apparecchio e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare ogni tanto per evitare che il cibo contenuto marcisca in caso di interruzione dell'alimentazione elettrica.

Cosa fare se...

AVVERTENZA

Prima della ricerca guasti, estrarre la spina dalla presa.

Le operazioni di ricerca guasti non descritte nel presente manuale devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema Possibile	causa Soluzione
L'apparecchiatura non funziona. La spia di controllo non lampeggia.	L'apparecchiatura è spenta. Accendere l'apparecchiatura.
La spina non è inserita corretta-mente nella presa.		Inserire correttamente la spina nella presa.
L'apparecchiatura non riceve corrente. Non arriva tensione alla presa elettrica.		Collegare alla presa un'altra apparecchiatura elettrica.Rivolgersi a un elettricista qualificato.
La spia di congelamento rapido si accende.	L'apparecchiatura non funziona correttamente.	Rivolgersi a un elettricista qualificato.
La spia di allarme lam-peggia.	La temperatura nel vano conge-latore è troppo alta.	Vedere "Allarme di alta tempera-tura"
Il compressore rimane sempre in funzione.	La temperatura non è regolata correttamente.	Impostare una temperatura supe-riore.
La porta non è chiusa corretta-mente.		Vedere "Chiusura della porta".
La porta viene aperta troppo fre-quentemente.		Limitare il più possibile il tempo di apertura della porta.
La temperatura degli alimenti è troppo alta.		Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.
La temperatura ambiente è troppo alta.		Abbassare la temperatura ambiente.
La funzione FROSTMATIC è attiva.		Fare riferimento a "Funzione FROSTMATIC".
La temperatura nel congelatore è troppo bassa.	La temperatura non è regolata correttamente.	Impostare una temperatura superiore.
La funzione FROSTMATIC è attiva.		Fare riferimento a "Funzione FROSTMATIC".
La temperatura nel vano congelatore è troppo alta.	La temperatura non è regolata correttamente.	Impostare una temperatura inferiore.
La porta non è chiusa corretta-mente.		Vedere "Chiusura della porta".
La temperatura degli alimenti è troppo alta.		Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.
Sono stati introdotti molti alimenti insieme.		Introdurre gli alimenti poco alla volta.
I surgelati sono troppo vicini tra loro.		Disporre i surgelati in modo da consentire una corretta circolazione dell'aria fredda.
Molte goccioline di ghiaccio coprono il vano superiore all'interno del-l'apparecchiatura.	Sull'evaporatore dell'apparecchio si è formato troppa brina o ghiaccio; la porta è rimasta aperta per troppo tempo.	Vedere "Pulizia dell'evaporatore".

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Vedere "Installazione".
3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

Pulizia dell'evaporatore

1. Spegnere l'apparecchiatura.
2. Estrarre la spina dalla presa di corrente.
3. Togliere gli alimenti dal congelatore e metterli in un luogo fresco.
4. Tenere l'apparecchiatura distanziata dalla parete.
5. Lasciare la porta aperta.

6. Dopo circa 20 minuti il tubo di scarico situato nella parte posteriore del mobile incomincia a scaricare acqua nella vaschetta di raccolta.

7. Asciugare la vaschetta con una spugna per evitare che l'acqua fuoriesca.

8. Il processo di sbrinamento termina quando l'acqua finisce di scolare. Può durare anche diverse ore se il problema risale a molto tempo prima.
9. Spostare l'apparecchiatura dalla posizione originale.
10. Pulire e asciugare l'interno dell'apparec-chiatura.
11. Inserire correttamente la spina nella presa.
12. Accendere l'apparecchiatura.

Consigli e suggerimenti utili

Nicchia di incasso
Altezza 1600 mm
Larghezza 600 mm
Profondità 645 mm
Tempo di risalita 20 h

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro interno dell'apparecchio, e sull'etichetta dei valori energetici.

Installazione

AVVERTENZA

Leggere con attenzione le "Informazioni di sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere all'installazione.

Posizione

L'apparecchiatura deve essere installata lontano da fonti di calore (termosifoni, boiler, luce solare diretta, ecc.). Verificare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchio è installato al di sotto di un pensile, si raccomanda di mantenere una distanza minima tra quest'ultimo e lo spigolo superiore dell'apparecchio di almeno 100 mm. Se possibile, tuttavia, evitare di installare l'apparecchio sotto un pensile. Per consentire un perfetto livellamento dell'apparecchio sono provvisti uno o più piedini regolabili. Se l'apparecchio è installato in un angolo con il lato incernierato verso la parete, la distanza rispetto a quest'ultima deve essere di almeno 10 mm, in modo che la porta possa aprirsi in misura sufficiente per consentire la rimozione dei ripiani.

Deve essere possibile scollegare l'apparecchiatura dalla rete elettrica; eseguire perciò l'installazione facendo si che la spina rimanga facilmente accessibile.

Luogo d'installazione

AVVERTENZA

Qualora occorra ritirare dall'uso un apparecchio con serratura, si raccomanda di rendere quest'ultima inservibile per evitare che i bambini possano chiudersi all'interno.

La spina dell'apparecchio deve essere accessibile dopo l'installazione.

Installare l'apparecchio in un luogo la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta del modello:

Classe climatica Temperatura ambiente
SN da +10°C a +32°C
N da +16°C a +32°C
ST da +16°C a +38°C
T da +16°C a +43°C

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsiasi responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

Distanziatori posteriori

All'interno dell'apparecchio sono presenti due distanziatori che dovranno essere montati come illustrato nella figura.

Allentare le viti e inserire il distanziatore sotto la testa della vite, infine riserrare le viti.

Reversibilità della porta

AVVERTENZA

Prima di eseguire le operazioni descritte, estrarre la spina dalla presa.

Per eseguire le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben ferma la porta dell'apparecchiatura. Coricare delicatamente l'apparecchiatura sullo schienale.

Per cambiare la direzione di apertura della porta, procedere come segue:

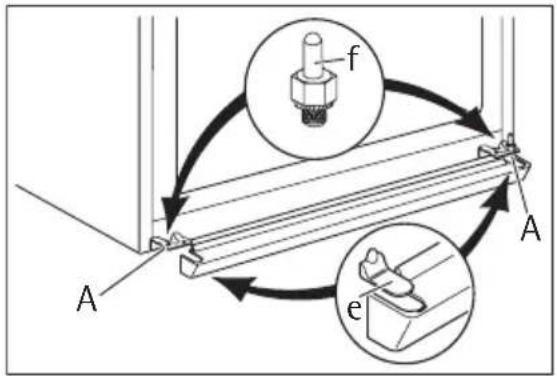

1. Togliere la griglia di ventilazione, togliere il tappo (e) dalla griglia di ventilazione e installarla sul lato opposto.

2. Togliere la cerniera inferiore (A) svitando le viti di fissaggio.

3. Rimuovere la porta.

4. Svitare il perno (f) della cerniera inferiore e riavvitarlo sul lato opposto.

A f A e

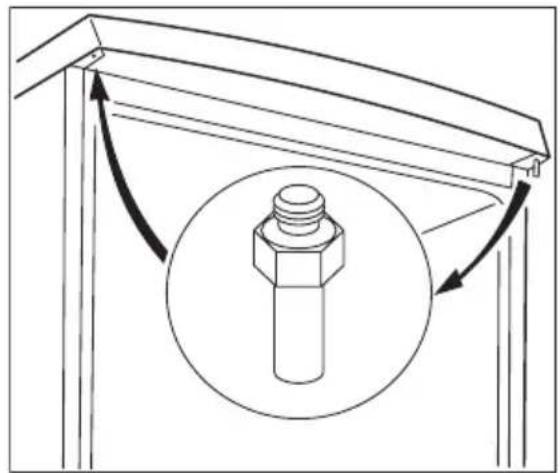

1. Svitare il perno della cerniera superiore e riavvitarlo sul lato opposto.
2. Installare la porta fissando la cerniera superiore.
3. Installare la griglia di ventilazione, agganciandola.

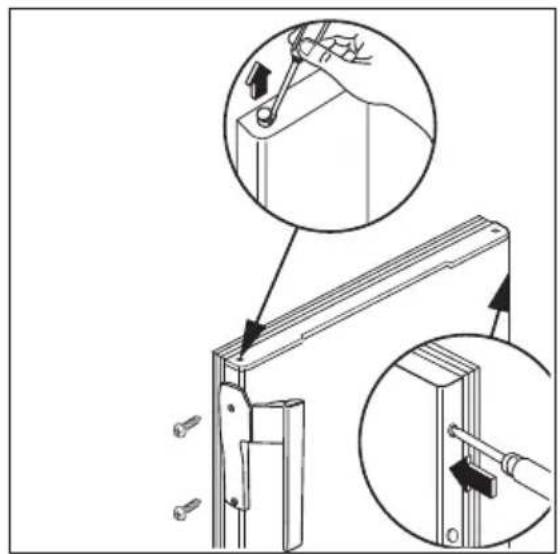

1. Svitare la maniglia. Togliere il tappo forandolo. Installare la maniglia e il tappo sul lato opposto. Prendere nel sacchetto degli accessori due tappi e coprire i fori rimasti aperti dopo avere tolto la maniglia.

2. Verificare che il fronte della porta sia parallelo a quello della parte superiore.

3. Riposizionare l'apparecchio, livellarlo, attendere almeno quattro ore e inserire la spina nella presa.

Effettuare un controllo finale per verificare che:

• Tutte le viti siano serrate.
• La guarnizione magnetica aderisca all'apparecchiatura.
• La porta si apra e si chiuda correttamente.

Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente. In tal caso, attendere che aderisca naturalmente.

Considerazioni ambientali

Il simbolo è sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
