MANUALE UTENTE GT200N10 AEG-ELECTROLUX

electrolux 39 Benuvenuto nel mondo di Electrolux! Grazie per aver scelto un prodotto di prima classe della Electrolux e speriamo che vi dara molte soddisfazioni in futuro. L'ambizione Electrolux e di offrire una vasta gamma di prodotti di qualita che rendono la vita piu comoda. Si possono trovare alcuni esempi nella copertina di questo manuale. E' opportuno prendersi un paio di minuti per studiare questo manuale in modo tale da poter usufruire dei benefici di questo nuovo elettrodomestico. Promettiamo di fornire una esperienza per l'utente di elevata qualita dando una tranquillita di garanzia sul prodotto. Buona fortuna! 40 electrolux

Nel manuale d'uso si usano i seguenti simboli: Informazioni importanti concernenti la Vostra sicurezza personale ed informazioni per evitare guasti nell'apparecchio Informazioni generali e suggerimenti utili Informazioni sulla protezione ambiente Smaltimento Assicurandosi che questo prodotto sia smaltito correttamente si eviteranno potenziali conseguenze dannose per l'ambiente e per la salute dell'uomo. Il simbolo sul prodotto indica che questo prodotto non puo essere trattato come rifiuto domestico ma deve essere portato in un adatto punto di raccolta per il riciclaggio di attrezzature elettriche ed elettroniche. Per maggiori informazioni dettagliate sul riciclaggio di questo prodotto contattare l'ufficio locale della propria citta, il servizio di smaltimento rifiuti domestici o il negozio dove e stato acquistato l'elettrodomestico.

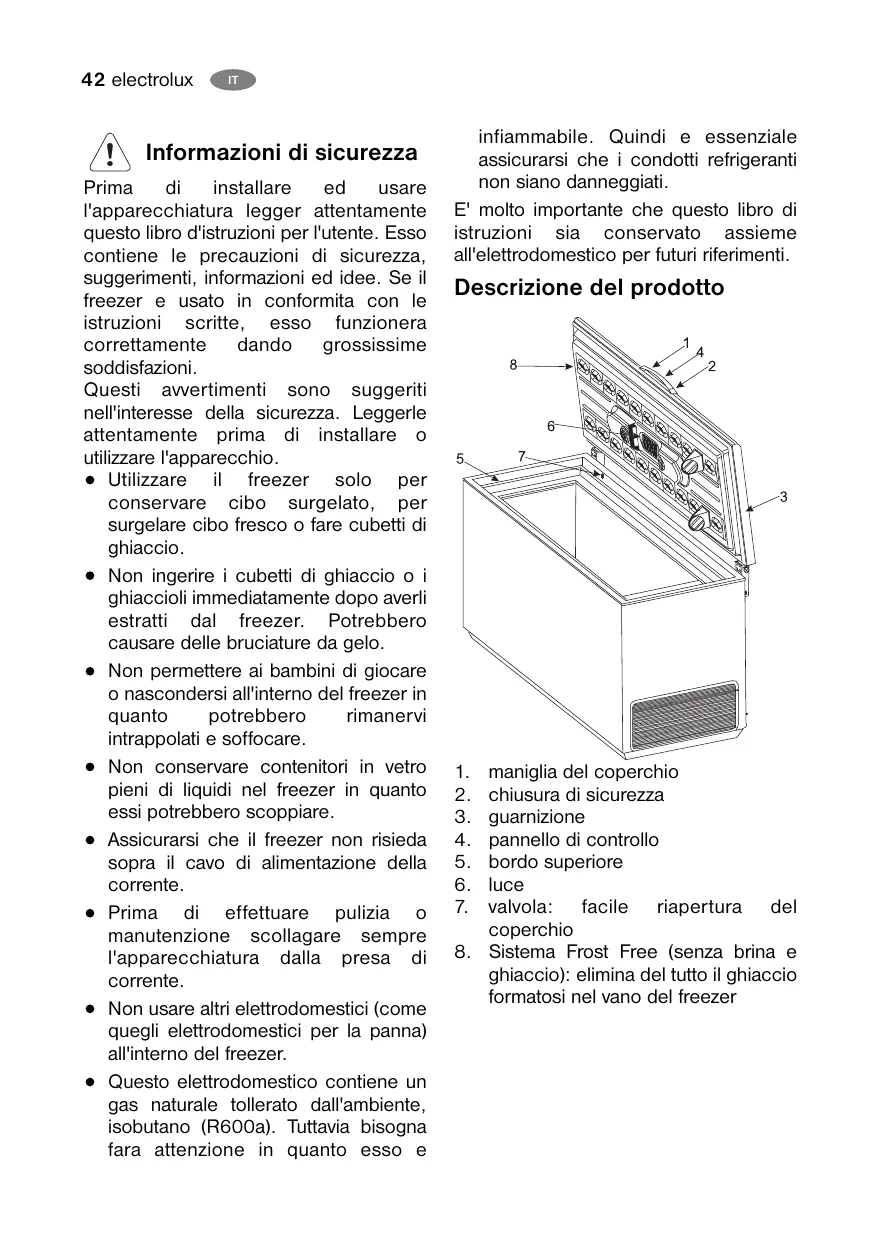

Informazioni di sicurezza Prima installare usare l'apparecchiatura legger attentamente questo libro d'istruzioni per l'utente. Esso contiene le precauzioni di sicurezza, suggerimenti, informazioni ed idee. Se il freezer e usato in conformita con le istruzioni scritte, esso funzionera correttamente dando grossissime soddisfazioni. Questi avvertimenti sono suggeriti nell'interesse della sicurezza. Leggerle attentamente prima di installare o utilizzare l'apparecchio. Utilizzare il freezer solo per conservare cibo surgelato, per surgelare cibo fresco o fare cubetti di ghiaccio. Non ingerire i cubetti di ghiaccio o i ghiaccioli immediatamente dopo averli estratti dal freezer. Potrebbero causare delle bruciature da gelo. Non permettere ai bambini di giocare o nascondersi all'interno del freezer in quanto potrebbero rimanervi intrappolati e soffocare. Non conservare contenitori in vetro pieni di liquidi nel freezer in quanto essi potrebbero scoppiare. Assicurarsi che il freezer non risieda sopra il cavo di alimentazione della corrente. Prima di effettuare pulizia o manutenzione scollagare sempre l'apparecchiatura dalla presa di corrente. Non usare altri elettrodomestici (come quegli elettrodomestici per la panna) all'interno del freezer. Questo elettrodomestico contiene un gas naturale tollerato dall'ambiente, isobutano (R600a). Tuttavia bisogna fara attenzione in quanto esso e infiammabile. Quindi e essenziale assicurarsi che i condotti refrigeranti non siano danneggiati. E' molto importante che questo libro di istruzioni sia conservato assieme all'elettrodomestico per futuri riferimenti. Descrizione del prodotto

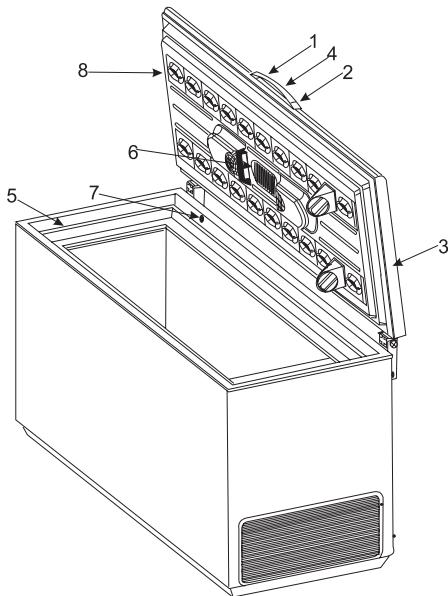

maniglia del coperchio chiusura di sicurezza guarnizione pannello di controllo bordo superiore luce valvola: facile riapertura del coperchio

8. Sistema Frost Free (senza brina e

ghiaccio): elimina del tutto il ghiaccio formatosi nel vano del freezer

Pannello di controllo A - pulsante dell'elettrodomestico ON/OFF B - pulsante di regolazione temperatura C - Display D - pulsante funzioni E - pulsante di conferma Display Indica che l'elettrodomestico e acceso, aumenta di velocita quando e attivata la funzione Super Freeze. Indica che la temperatura del freezer non e sufficientemente bassa o che il coperchio e stato lasciato aperto. Indica che la funzione Super Freeze e attivata per grandi quantita di cibo fresco e spegne l'allarme sonoro. Indica che la funzione Drinks Chill (bibite fredde) e attivata. Indica che la funzione Eco Mode (risparemio energetio) e attivata Indica che la funzione Child Lock (blocco per i bambini) e attivata Indica la temperatura all'interno del freezer. Indica il numero di minuti sufficienti per raffreddare le bevande quando la funzione Drinks Chill e attiva. Installazione Aspettare almeno 2 ore prima di connettere il freezer all'alimentazione elettrica per assicurarsi che il circuito refrigerante sia completamente efficiente. Installare il freezer in una camera asciutta e ben ventilata. Evitare luoghi vicino fonti di calore o esposti direttamente alla luce del sole. electrolux 43 La temperatura della camera deve corrispondere alla classificazione climatica per la quale il freezer e stato progettato, vedi capitolo "dati tecnici". Posizionare il freezer in orizzontale su una superficie stabile, che occupa in tutto circa 1,2 mt. Per un ottimo funzionamento e per evitare danni quando il coperchio e aperto, lasciare uno spazio di almeno 5 cm dal muro posteriore e di 5 cm ai lati. Prima di collegare il freezer all'alimentazione elettrica, assicurarsi che il voltaggio corrisponda a quello indicato nel capitolo "dati tecnici" sotto la voce "voltaggio. Pericolo! Assicurarsi che il freezer non risieda sul cavo di alimentazione alla rete elettrica. Non rimuovere il cavo di alimentazione alla rete elettrica tirandolo, soprattutto quando il freezer viene spostato dal suo alloggiamento. Il cavo di alimentazione alla rete elettrica deve essere sostituito solo da personale di assistenza qualificato. Assicurarsi che la presa di corrente non venga schiacciata o danneggiata dalla parte posteriore del freezer. Ci deve essere un adeguata ventilazione attorno all'elettrodomestico. Qualsiasi lavoro elettrico necessario ad installare questo elettrodomestico deve essere eseguito solo da elettricisti qualificati. Attenzione! elettrodomestico collegato a massa. deve Questo essere 44 electrolux

Primo utilizzo rima di essere utilizzato per la prima volta il freezer deve essere pulito all'interno, vedi il capitolo " cura e pulizia". Collegare l'elettrodomestico alla corrente. Premere il pulsante (A) per accendere l'elettrodomestico. Il display si illuminera. Il simbolo ( ) lampeggera sul display e l'allarme emettera un segnale acustico fino a che la temperatura all'interno del freezer non sara sufficientemente bassa per conservarvi del cibo Premere il pulsante (E) per spegnere l'allarme. Il simbolo ( ) smettera normalmente di lampeggiare dopo diverse ore. Mettere il cibo nel freezer solo quando il simbolo ( ) e sparito. La temperatura del freezer e impostata per raggiungere -18°C, che e la temperatura ottimale di conservazione come impostata nell' Eco Mode ( ). Accensione/spegnimento Accendere il freezer Premere il pulsante (A) per accendere l'elettrodomestico. Il display si accende. Spegnere il freezer Premere il pulsantee (A) per piu di un secondo fino a che il conto alla rovescia "3-2-1" scompare e si sente una sequenza di segnali acustici. Il display si spegne. Attenzione! Non riporre oggetti sul pannello di controllo in quanto essi potrebbero accidentalmente spegnere il freezer. Utilizzo quotidiano Regolazione della temperatura La temperatura deve essere regolata fra 15°C e -24°C. Suggeriamo di impostare la tempertura del freezer a -18°C, che garantisce un corretto surgelamento ed una corretta conservazione del cibo surgelato. Premere il pulsante (B) diverse volte fino a che si raggiunge la temperatura desiderata. La temperatura sul display lampeggia e ne indica l'impostazione. Premere il pulsante (E) per confermare la temperatura desiderata. Si sentira un segnale acustico. La temperatura sul display smettera di lampeggiare nuovamente ed indichera la temperatura all'interno del freezer. La nuova temperatura regolata viene raggiunta dopo diverse ore. Durante questo intervallo di tempo e normale che la temperatura sul dispaly sia diversa da quella impostata. Attenzione! Le differenze fra le temperatura sul display e la temperatura impostata sono normali specialmente quando: Le impostazioni della temperatura sono state regolate di recente. Il coperchio e rimasto aperto pe lungo tempo. E' stato immesso cibo caldo all'interno del freezer. La funzion Super Freeze e attivata. Funzione Super Freeze Se devono essere surgelati 3-4 kg di cibo fresco, il freezer ha bisogno di essere pre-raffreddato.

Almeno 24 ore prima di mettere in cibo fresco nel freezer, premere il pulsante (D) diverse volte fino a che il simbolo corrispondente lampeggia sul dispaly. Premere il pulsante (E) entro pochi secondi per confermare l'attivazione del Super Freeze. Il simbolo ( ) smettera di lampeggiare, si sentira un segnale acustico e l'animazione sul display sara piu veloce. Mettere il cibo nel freezer. Dopo 52 ore questa funzione si disattivera automaticamente e il freezer ritornera alla normale temperatura conservazione. Questa funzione puo essere disattivata in qualsiasi momento premendo il pulsante (D) fino a che il simbolo corrispondente ( ) lampeggia nuovamente sul display e poi premendo il pulsante (E) per confermare la disattivazione. Funzione Drinks Chill Utilizzare questa funzione avvertimento di sicurezza inseriscono bottiglie nel quanto esse potrebbero all'inteno di esso. come una quando si freezer, in scoppiare Premere il pulsante (D) diverse volte fino a che il simbolo corrispondente ( ) lampeggia sul display. Premere il pulsante (E) entro pochi secondi per confermare l'attivazione di Drinks Chill. Il simbolo ( ) smettera di lampeggiare e si sentira un segnale acustico. Premere il pulsante (B) diverse volte o continuamente per impostare il desiderato numero di minuti (da 1 a 90 minuti). Mettere i drink nel freezer. Alla fine del tempo impostato l'allarme emettera un segnale acustico; il electrolux 45 simbolo

tempo lampeggeranno sul display. Premere il pulsante (E) per spegnere l'allarme. Togliere i drink dal freezer. E' possibile disattivare questa funzione in qualsiasi momento premendo il pulsante (D) fino a che il simbolo corrispondente lampeggia sul display nuovamente e successivamente premendo il pulsante (E) per confermare la disattivazione. Funzione Eco Mode Utilizzare questa funzione per impostare automaticamente la temperatura migliore del freezer (- 18°C), che garantisce una corretta conservazione del cibo surgelato col minor consumo di energia. Premere il pulsante (D) diverse volte fino a che il simbolo corrispondente ( ) lampeggia sul display. Premere il pulsante (E) entro pochi secondi per confermare l'attivazione di Eco Mode. Il simbolo ( ) smettera di lampeggiare e si sentira un segnale acustico. E' possibile disattivare questa funzione in qualsiasi momento premendo il pulsante (B) per cambiare la temperatura selezionata e successivamente premendo pulsante (E) per confermare la selezione. Funzione Child Lock Questa funzione evita che i bambini giochino con i pulsanti del pannello di controllo. La pressione di qualsiasi pulsante non avra alcuna efficacia. Premere il pulsante (D) diverse volte finche il simbolo corrispondente ( ) lampeggia sul display. Premere il pulsante(E) entro pochi secondi per confermare l'attivazione 46 electrolux

della funzione Child Lock. Il simbolo ( ) smettera di lampeggiare e si sentira un segnale acustico. I pulsanti sul pannello di controllo sono ora bloccati. E' possibile disattivare questa funzione in qualsiasi momento premento il pulsante (D) fino a che il simbolo corrispondente ( ) lampeggia nuovamente sul display e successivamente premendo pulsante (E) per confermare la disattivazione. Allarme Se la temperatura del freezer non e sufficientemente bassa, l'allarme emettera un segnale acustico; il simbolo ( ) e l'indicazione della temperatura lampeggeranno sul display. Quando sono ripristinate le normali condizioni, solo la temperatura del freezer continuera lampeggiare. temperatura piu alta raggiunta dal freezer viene memorizzata. Premere il pulsante (E) per spegnere l'allarme. La massima temperatura raggiunta dal freezer appare sul display per pochi secondi. Successivamente il display ritorna a visualizzare la temperatura del freezer. Il simbolo ( ) rimane fino a che la temperatura all'interno del freezer sia piu alta della temperatura impostata. L'allarme puo essere causato da: Inserimento di una grande quantita di cibo fresco. Apertura troppo prolungata del coperchio. Un difetto nel sistema, in tal caso vedere il capitolo "Cosa fare se...". Cestelli di conservazione Mettere i cestelli sul bordo superiore (X) o riporre i cestelli impilabili all'interno del freezer (Y). Girare e fissare le maniglie per queste due posizioni come indicato in figura. Cestelli di ricambio possono essere ottenuti tramite il centro assistenza locale o dal sito web della Electrolux (dipende dallo stato). Le illustrazioni su questa pagina mostrano quanti cestelli possono essere riposti nei vari modelli di freezer. Cestello per il surgelamento veloce Il cestello č stato progettato per un surgelamento veloce. Importante! Non rimuovere mai questo cestello speciale che protegge il sistema Frost Free, tenerlo sempre collegato al gancio sottostante.

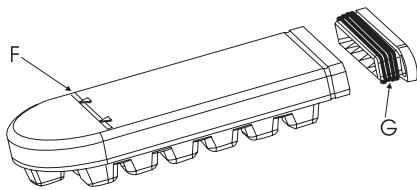

Chiusura di sicurezza Spingere la chiave nella chiusura mentre la si gira. Le chiavi di ricambio possono essere richieste dal centro di assitenza locale. Importante! Tenere le chiavi al di fuori della portata dei bambini. Prima di disfarsi di un vecchio freezer, rimuovere le chiavi. Fare i cubetti di ghiaccio Mantenere il contenitore dei cubetti di ghiaccio in verticale e riempirlo con acqua fino alla linea che contrassegna il massimo livello.(F). Chiudere il contenitore dei cubetti di ghiaccio con il coperchio (G) e inserire il contenitore nel coperchio del freezer. Per far distaccare i cubetti di ghiaccio incurvare il contenitore o tenerlo sotto l'acqua corrente per qualche secondo. Importante! Non usare mai strumenti appuntiti o affilati per rimuovere i cubetti di ghiaccio dal contenitore. electrolux 47 Non tirare mai la maniglia con violenza. Cura e pulizia Pulizia Disconnettere l'elettrodomestico dalla rete di alimentazione elettrica. Togliere tutti gli accessori rimovibili e il piano forato come mostrato nell'illustrazione. Utilizzare un panno umido per pulire il freezer. Utilizzare acqua calda, un detergente non aggressivo e non aromatico. Pulire gli accessori rimovibili e il piano forato prima di rimetterli di nuovo al loro posto. Importante! Non utilizzare mai detergenti aggressivi, polveri abrasive o detergenti aromatici per pulire il freezer. Quando non e utilizzato Aprire e chiudere il coperchio Poiché il coperchio e montato con una guarnizione a tenuta, esso non deve essere riaperto immediatamente dopo la chiusura. Aspettare pochi minuti prima di riaprire il coperchio. Una valvola permettera una facile riapertura del coperchio. Disconnettere l'elettrodomestico dalla rete di alimentazione elettrica. Rimuovere tutto il cibo all'interno del freezer. Pulire il freezer come descritto sopra. Lasciare il coperchio leggermente aperto. Cambiare la lampadina della luce Disconnettere l'elettrodomestico dalla rete di alimentazione elettrica. 48 electrolux

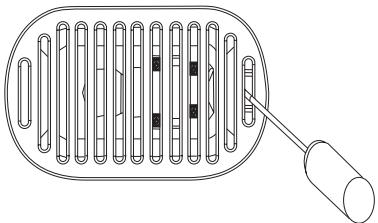

Rimuovere la copertura della luce premendo con un cacciavite contro l'uncino della copertura, come mostrato nell'illustrazione. Svitare la lampadina e rimpiazzarla con una nuova (max. 15W). Rimettere la copertura della luce e collegare l'elettrodomestico. I cibi surgelati possono essere tenuti ovunque all'interno del freezer ma devono essere tenuti almeno a 5 mm al di sotto del bordo superiore. Se il surgelamento e troppo lento la qualita del cibo surgelato si deteriora. La quantita di cibo fresco (espresso in kg) che puo essere surgelato in 24 ore e indicata nel capitolo "dati tecnici" sotto voce "capacita surgelamento". Conservazione del cibo Consigli e suggerimenti utili Surgelare il cibo Prima di surgelare il cibo fresco, esso deve essere impacchettato in involucri a tenuta d'aria e antiumidita per evitare che esso si secchi. Utilizzare solo cibo fresco della migliore qualita Lasciare sempre raffreddare il cibo caldo fino a raggiungere la temperatura ambiente prima di riporlo nel freezer. Dividere il cibo in piccole porzioni prima di surgelarlo; cio assicura tempi piu rapidi di surgelamento e assicura il fatto che si ha la necessita di scongelare solo la quantita di cibo desiderata per consumo immediato. Scrivere sull'involucro la data di surgelamento. Inserire il cibo fresco vicino alle pareti fredde del freezer, assicurandosi che esso non venga in contatto con cibi gia surgelati all'interno del freezer. Per il cibo fresco da surgelare, riferirsi alla tabella sottostate indicante il periodo di conservazione. Per cibo surgelato acquistato, non andare mai oltre la data di scadenza. Quando si compra del cibo surgelato, assicurarsi che esso sia stato conservato alla corretta temperatura. Non comprare mai prodotti con l'involucro bagnato o danneggiato. Mettere il cibo acquistato al piu presto possibile nel freezer. Raccomandiamo di usare sacchetti isolanti per portare a casa tali prodotti. Importante! Ricordarsi che i cibi totalmente o parzialmente scongelati non possono essere ricongelati. Tuttavia le pietanze che sono state cucinate con cibo surgelato possono essere surgelate. In caso di caduta di tensione o guasti Non aprire il coperchio. Importante! Se manca l'alimentazione elettrica per un periodo di tempo superiore ai valori indicati nel capitolo "dati tecnici" sotto la voce "periodo di conservazione", il cibo scongelato deve essere consumato in fretta o cucinato

immediatamente e poi risurgelato (previo raffreddamento). Cosa fare se... Prima provare le soluzioni suggerite qui per evitare i costi di un'inutile chiamata al servizio di assistenza. Il freezer non funziona Il cavo di alimentazione alla rete elettrica e scollegato? E' saltato un fusibile? C'e stata una caduta di tensione? Il controllo della temperatura e impostato sulla posizione Off? L'allarme rimane udibile e/o la luce rossa/simbolo ( ) e acceso Il coperchio non si chiude completamente? Vedere sotto. Il controllo della temperatura e impostato correttamente per le condizioni dell'ambiente circostante? Il freezer e troppo vicino ad una fonte di calore? La luce interna non funziona Il cavo di alimentazione alla rete elettrica e scollegato? La lampadina e allentata all'interno della presa o si e fulminata? Il motore sembra emettere troppo rumore Il coperchio non si chiude completamente? Vedere sotto. La temperatura della camera e piu calda del normale? E' stata appena inserita nel freezer una grande quantita di cibo fresco? Il coperchio spesso e aperto? Il controllo della temperatura e impostato correttamente per le condizioni dell'ambiente circostante? La guarnizione del coperchio e danneggiata o deformata? C'e abbastanza spazio da permettere la circolazione d'aria attorno al freezer? electrolux 49 La funzione Super Freeze e attivata accidentalmente? La temperatura e troppo calda E' stata appena inserita nel freezer una grande quantita di cibo fresco? Il coperchio spesso e aperto? Il controllo della temperatura e impostato correttamente per le condizioni dell'ambiente circostante? Si e formato troppo ghiaccio Il coperchio non e chiuso completamente? Vedere sotto Il tappo di drenaggio dell'acqua non e posizionato correttamente? Se il coperchio non si chiude completamente C'e troppo ghiaggio oppure c'e un oggetto che impedisce di chiudere il coperchio? Gli involucri pieni di cibo bloccano il coperchio? La guarnizione del coperchio e sporca o appiccicosa? Il freezer barcolla o sembra instabile? Il coperchio si apre con difficolta La guarnizione del coperchio e sporca o appiccicosa? La valvola e bloccata? Se si ha ancora bisogno di aiuto contattare il servizio locale di assistenza. Servizio di riparazione In caso di guasti o cadute di tensione il freezer deve essere riparato da un centro assistenza autorizzato Electrolux. Importante! In ogni circostanza non si deve mai tentare riparare l'elettrodomestico da soli. 50 electrolux

Dati tecnici Modello Volume (lordo) Volume (netto) Altezza Larghezza Profondità Peso Consumo energetico /24h Capacità di surgelamento Periodo di conservazione Potenza nominali Voltaggio Classe climatica Litri Litri

SN-T Classificazione climatica Limiti di temperatura dell'ambiente Da +10°C a +32°C Da +16°C a +32°C Da +18°C a +38°C Da +18°C a +43°C Questo elettrodomestico e conforme alle seguenti normative CE : 820 418 697 - 19042007 73/23/EEC of 19. 02. 1973 Direttiva del basso voltaggio 89/336/EEC of 03. 05. 1989 (includendo l'emendamento della direttiva 92/31/EEC - direttiva EMC) www.electrolux.com 820 418 697 - 19042007
