MANUALE UTENTE CV1 16/1 CANDY

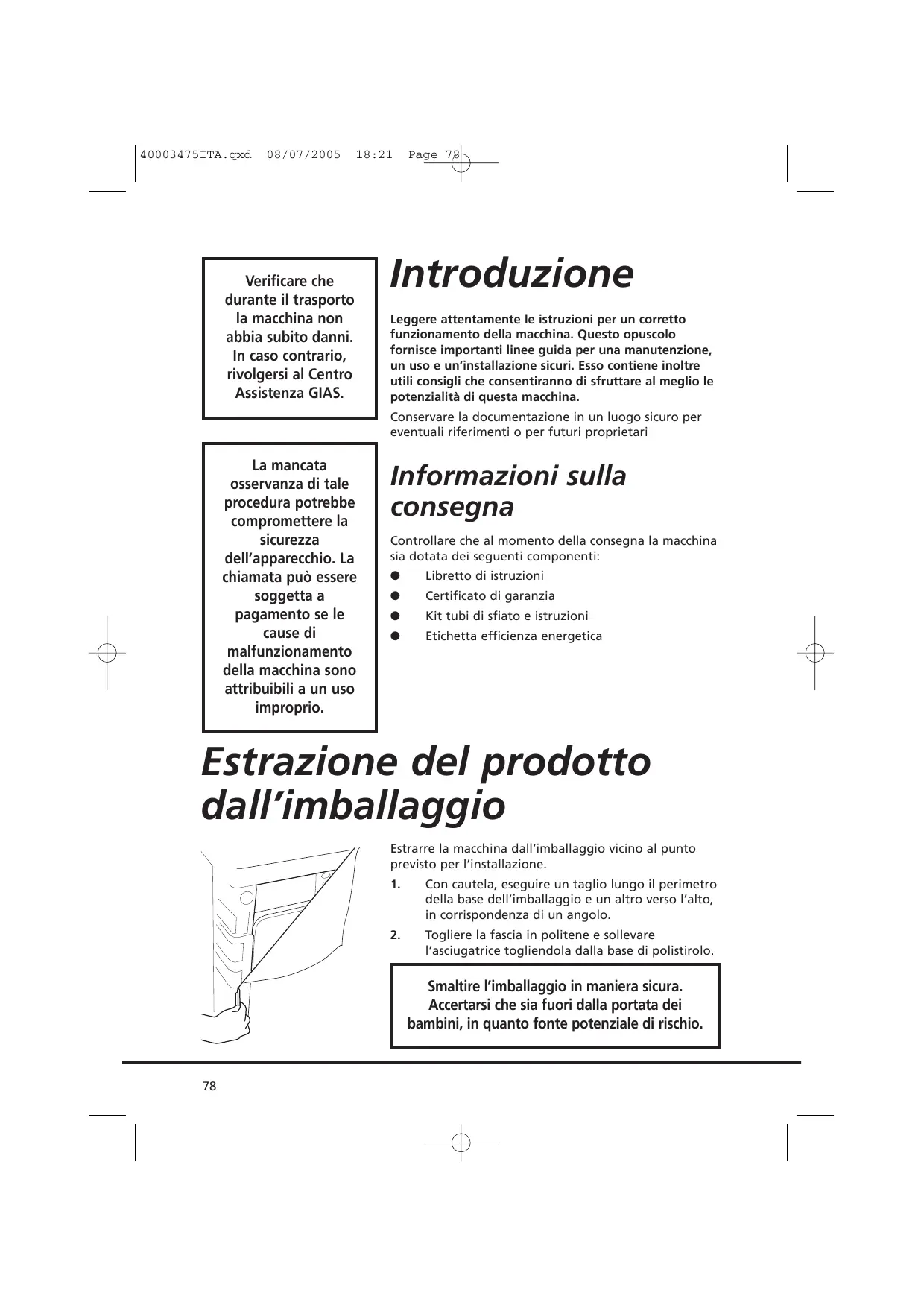

40003475ITA.qxd 08/07/2005 18:21 Verificare che durante il trasporto la macchina non abbia subito danni. In caso contrario, rivolgersi al Centro Assistenza GIAS. Page 78 Introduzione Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una manutenzione, un uso e un’installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa macchina. Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari La mancata osservanza di tale procedura potrebbe compromettere la sicurezza dell’apparecchio. La chiamata può essere soggetta a pagamento se le cause di malfunzionamento della macchina sono attribuibili a un uso improprio. Informazioni sulla consegna Controllare che al momento della consegna la macchina sia dotata dei seguenti componenti:

Libretto di istruzioni

Certificato di garanzia

Kit tubi di sfiato e istruzioni

Etichetta efficienza energetica Estrazione del prodotto dall’imballaggio Estrarre la macchina dall’imballaggio vicino al punto previsto per l’installazione.

Con cautela, eseguire un taglio lungo il perimetro della base dell’imballaggio e un altro verso l’alto, in corrispondenza di un angolo.

Togliere la fascia in politene e sollevare l’asciugatrice togliendola dalla base di polistirolo. Smaltire l’imballaggio in maniera sicura. Accertarsi che sia fuori dalla portata dei bambini, in quanto fonte potenziale di rischio.

40003475ITA.qxd 12/12/2005 19:12 Page 79 Consigli di sicurezza Installazione

Prima dell’uso, controllare che il prodotto non presenti segni visibili di danni. Non usare in caso di danni e contattare il Servizio Assistenza GIAS. Non utilizzare adattatori, connettori multipli e/o prolunghe. Non installare la macchina in bagno. Non installare l’asciugatrice vicino ai tendaggi e rimuovere tempestivamente eventuali oggetti caduti dietro la macchina. Utilizzo

ATTENZIONE L’uso improprio dell’asciugatrice può provocare rischio di incendio. Questa macchina è prevista unicamente per uso domestico, ovvero per l’asciugatura di capi e indumenti per la casa. La macchina qui descritta deve essere utilizzata esclusivamente per lo scopo al quale è destinata secondo quanto illustrato nel presente libretto. Prima di attivare la macchina, accertarsi di avere letto attentamente e compreso le istruzioni d’uso e di installazione. Non toccare l’asciugatrice con mani o piedi umidi o bagnati. Non appoggiarsi al portellone per caricare la macchina; non utilizzare il portellone per sollevare o spostare la macchina. Non consentire ai bambini di giocare con la macchina o con i suoi comandi. ATTENZIONE Non utilizzare il prodotto se il filtro antifilacce non è correttamente posizionato o risulta danneggiato; il filtro non è ignifugo. ATTENZIONE Se è esposto il simbolo indicante il riscaldamento della superficie, quando l’asciugatrice è in funzione la temperatura può essere superiore a 60 gradi C. Staccare la spina dalla presa elettrica. Prima di pulire la macchina, staccare sempre la spina. Se si presume che la macchina sia guasta, non continuare ad usarla. Non accumulare cascami e filacce sul pavimento attorno alla macchina. Dopo il ciclo di asciugatura, l’interno del cestello può essere molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina. La biancheria

ATTENZIONE Evitare di asciugare articoli trattati con prodotti di pulizia a secco. ATTENZIONE In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. I materiali in plastica, in gomma e similgomma non sono adatti ad essere asciugati meccanicamente. EVITARE ASSOLUTAMENTE di asciugare articoli in questi materiali. Leggere attentamente le etichette con le istruzioni di lavaggio per conoscere le caratteristiche dell’asciugatura idonea. Gli indumenti devono essere introdotti nell’asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano. EVITARE di caricare nel cestello indumenti ancora gocciolanti.

12/12/2005 19:13 Page 80 Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti accendini o fiammiferi ed EVITARE assolutamente l’uso di prodotti infiammabili in prossimità della macchina. EVITARE ASSOLUTAMENTE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro può infatti dar luogo a fenomeni d’irritazione cutanea. NON introdurre nella macchina indumenti trattati o contaminati con spray o liquidi detergenti infiammabili, come benzina, olio da cucina o spray con aerosol. Tutela dell’ambiente

Tutti i materiali utilizzati per l’imballaggio sono ecologici e riciclabili. Smaltite l’imballaggio con metodi ecologici. Presso il comune di residenza si potranno reperire ulteriori informazioni sui metodi di smaltimento. Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell’alimentazione dalla presa, tagliare il cavo dell’alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all’interno della lavatrice, rompere i cardini o la chiusura dell’oblò. Servizio GIAS

Ai fini della durata e del buon funzionamento della macchina, per gli eventuali interventi di assistenza o riparazione consigliamo di rivolgersi esclusivamente al servizio assistenza autorizzato GIAS. Direttiva Europea 2002/96/CE Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE). Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete ad evitare possibili conseguenze negative all'ambiente e alla salute delle persone, che potrebbero verificarsi a causa d'un errato trattamento di questo prodotto giunto a fine vita. Il simbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiuto domestico; dovrà invece essere consegnato al punto più vicino di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti. Per informazioni più dettagliate sul trattamento, recupero e riciclo di questo prodotto, per favore contattare l'ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vostro servizio di raccolta rifiuti a domicilio, o il negozio dove avete acquistato il prodotto. Nel caso in cui la macchina non funzioni correttamente o sia fuori uso, spegnere e staccare la spina dalla presa. Per la riparazione, rivolgersi al Centro Assistenza GIAS.

40003475ITA.qxd 08/07/2005 18:21 Page 81 Installazione Requisiti elettrici Le asciugatrici sono state progettate per funzionare ad una tensione di 230-240V, 50 Hz monofase. Controllare che il circuito dell’alimentazione sia idoneo per valori di corrente di almeno 10A. L’elettricità può essere estremamente pericolosa. L’apparecchio deve essere opportunamente collegato a terra. La presa e la spina dell’apparecchio devono essere dello stesso tipo. La chiamata può essere soggetta a pagamento, se le cause di malfunzionamento della macchina sono attribuibili a un’installazione non corretta. Non utilizzare adattatori multipli e/o prolunghe. Una volta completata l’installazione, la spina deve risultare accessibile e facilmente scollegabile. I fili dell’impianto elettrico sono contrassegnati con i seguenti colori: Blu NEUTRO Marrone SOTTO TENSIONE Verde e giallo TERRA L’apparecchio con marchio CE è conforme alle direttive europee 89/336/CEE, 73/23/CEE e successive modifiche. Non inserire la spina nella presa e non accendere la macchina finché l’installazione non sarà stata completata. Ai fini della sicurezza personale è essenziale che l’asciugatrice venga installata correttamente. Nel caso risulti danneggiato, il cavo di alimentazione dell’apparecchio dev’essere prontamente sostituito con apposito cavo reperibile esclusivamente presso il servizio assistenza GIAS. L’installazione deve essere effettuata da persone competenti. In caso di dubbi sull’installazione, rivolgersi al Servizio Assistenza GIAS. Regolazione dei piedini Una volta posizionata la macchina, si dovrebbe procedere alla regolazione dei piedini, per garantire una perfetta messa in bolla. Regolare i quattro piedini per garantire che la macchina sia stabile e in bolla.

40003475ITA.qxd 08/07/2005 18:21 Page 82 Ventilazione Accertarsi che nel locale scelto per l’installazione vi sia un ricambio d’aria sufficiente, onde evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l’asciugatrice è in funzione.

Non scaricare l’aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili.

Controllare periodicamente che attorno all’asciugatrice vi sia una buona circolazione d’aria, senza impedimenti di sorta.

Dopo l’uso ispezionare il filtro antifilacce e, se necessario, pulirlo.

Verificare costantemente che presa e sfiati non siano ostruiti. Per assicurare un’idonea ventilazione è essenziale che lo spazio tra il fondo macchina e il pavimento non sia ostruito. Tra la macchina ed eventuali ostacoli si dovrebbe lasciare uno spazio di almeno 12mm.

Rimuovere tempestivamente eventuali oggetti caduti dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell’aria.

EVITARE ASSOLUTAMENTE d’installare la macchina contro tendaggi. Installazione del tubo di scarico L'impiego di un tubo flessibile di sfiato è fondamentale per trasportare l'aria calda e umida lontano dall'asciugatrice, a meno che quest'ultima sia installata in uno spazio aperto, con una buona circolazione d'aria tutto intorno alla macchina. In tal modo si elimina il ricircolo continuo dell'aria umida, che potrebbe impedire il funzionamento efficiente dell'asciugatrice. Il tubo si installa sulla macchina come raffigurato nel disegno. Il tubo può essere fatto passare attraverso una parete, o attraverso una porta o finestra aperte. Il tubo ha un diametro pari a 110mm e una lunghezza di 1,8 metri. Per installare il tubo di scarico, si raccomanda di seguire le indicazioni di seguito riportate.

Non usare due tubi collegati insieme, in quanto si ridurrebbero le prestazioni dell'asciugatrice. 40003475ITA.qxd 08/07/2005 18:21 Page 83

Non restringere il flusso d'aria passante dal tubo, per es. piegando il tubo o inserendo un connettore di diametro inferiore, per il montaggio a un foro nella parete.

Evitare le curvature a U del tubo, in quanto restringerebbero il flusso d'aria, aumentando la possibilità che si raccolga acqua nel tubo.

Controllare periodicamente il tubo flessibile, eliminando eventuali depositi di filacce o di acqua all'interno. Gli schemi di seguito riportati spiegano cosa fare e cosa non fare per installare correttamente il tubo di scarico. Preparazione della biancheria Prima di utilizzare l’asciugatrice per la prima volta:

Leggere attentamente il presente libretto d’istruzioni.

Togliere tutti gli articoli presenti all’interno del cestello.

Pulire l’interno del cestello e il portellone con un panno umido in modo da eliminare l’eventuale polvere depositata durante il trasporto. Preparazione dei capi Verificare che la biancheria da asciugare sia idonea per l’asciugatura meccanica, come indicato dai simboli sull’etichetta di lavaggio dei vari articoli. Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all’esterno. Introdurre i capi nel cestello uno ad uno, in modo che non si aggroviglino. Non sovraccaricare il cestello, in quanto i capi ingombranti, a caldo, possono superare il carico massimo consentito (per esempio sacchi a pelo e piumoni).

40003475ITA.qxd 08/07/2005 18:21 Page 84 Peso massimo di asciugatura

Capi sintetici Max. 3 kg Selezionare la biancheria nel modo seguente:

In base ai simboli delle etichette di lavaggio Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne: Articolo idoneo per l’asciugatura meccanica. Asciugatura ad alta temperatura. Solo asciugatura a bassa temperatura. Articolo non idoneo all’asciugatura meccanica. Se il capo è sprovvisto di etichetta di lavaggio, si deve presumere che non sia idoneo all’asciugatura meccanica.

In base al quantitativo ed alla pesantezza Se il carico è superiore alla capacità della macchina, separare i capi in base alla pesantezza (p. es., separare gli asciugamani dalla biancheria leggera).

In base al tipo di tessuto Articoli di cotone/lino: Asciugamani, jersey di cotone, biancheria da tavola/letto. Articoli sintetici: Camicette, camicie, tute ecc. in poliestere o poliammide e misti cotone/sintetici.

In base al grado di asciugatura Selezionare tra: capi asciutti da stirare, capi pronti da riporre ecc. Per i capi delicati premere il pulsante , impostando una temperatura di asciugatura ridotta. 40003475ITA.qxd 08/07/2005 18:21 Page 85 Consigli per l’asciugatura Evitare di asciugare: Articoli di lana, seta, tessuti delicati, calze di nylon, ricami delicati, tessuti con decorazioni metalliche, indumenti con guarnizioni in PVC o in pelle, scarpe da ginnastica, articoli pesanti come sacchi a pelo ecc. Risparmio energia Introdurre nell’asciugatrice solo biancheria accuratamente strizzata a mano o centrifugata a macchina. Quanto più asciutta è la biancheria, tanto più rapido è il tempo richiesto per l’asciugatura, con conseguente risparmio di consumo elettrico. IMPORTANTE: Evitare di asciugare articoli preventivamente trattati con prodotti di pulizia a secco o capi in gomma (pericolo d’incendio o esplosione).

Cercare sempre di far lavorare la macchina a pieno carico di biancheria: si risparmia tempo ed elettricità.

Prima di ogni ciclo di asciugatura verificare SEMPRE che il filtro sia pulito.

Non superare mai il peso massimo: si perde tempo e si consuma più elettricità.

Evitare di caricare capi ancora gocciolanti: si rischia di rovinare la macchina. Nel corso degli ultimi 15 minuti, il carico viene sempre asciugato con aria fredda.

40003475ITA.qxd 08/07/2005 18:21 Page 86 Comandi e spie di segnalazione PULSANTE ACRILICI/SINTETICI IL PULSANTE

ASCIUGATURA Pannello di comando e spie luminose Tasto e spia di macchina accesa (‘ON’) illumina. – premere questi tasti per attivarli, la spia si Tasto ‘ACRILICI/SINTETICI’ – serve per ridurre il grado di calore quando si devono asciugare articoli delicati; ripremere il tasto per selezionare una temperatura elevata. Selezione della temperatura ELEVATA Selezione della temperatura BASSA Selettore TEMPO DI ASCIUGATURA – consente di selezionare la durata del ciclo di asciugatura o l’opzione Stiro facile Spia ‘PULIZIA FILTRO’

– si accende segnalando la necessità di pulire il filtro. 40003475ITA.qxd 08/07/2005 18:21 Page 87 Portellone e filtro Apertura del portellone Tirare la maniglia per aprire lo sportello. Per avviare la macchina, richiudere il portellone e premere il tasto

AVVERTENZA! Si ricorda che quando la macchina è in funzione il cestello e il portellone possono essere MOLTO CALDI Filtro IMPORTANTE: Ai fini della massima efficacia della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia del filtro antifilacce.

Tirare il filtro verso l’alto.

Aprire il filtro come illustrato.

Rimuovere delicatamente le filacce con la punta delle dita o aiutandosi con uno spazzolino morbido.

Richiudere il filtro e reinserirlo in sede. Spia di pulizia filtro si accende segnalando la necessità di pulire il filtro. Se la biancheria non si asciuga verificare che il filtro non sia intasato. La spia si accende anche quando il tubo di sfiato è bloccato o piegato.

40003475ITA.qxd 08/07/2005 18:21 Page 88 Funzionamento Per selezionare il programma più idoneo, consultare la tabella della guida all’asciugatura o le etichette riportate sui capi.

Aprire il portellone e caricare la biancheria nel cestello. Verificare che i capi non impediscano la chiusura del portellone.

Per l’asciugatura di articoli delicati premere il tasto per ridurre il grado di calore. Al termine del ciclo, ripremere il tasto di selezione della temperatura, impostando una temperatura elevata. Selezione della temperatura ELEVATA Selezione della temperatura BASSA

Agire sul selettore ‘TEMPO DI ASCIUGATURA’ finché il tempo di asciugatura voluto si allinea con il quadrante.

Il programma assicura una funzione di trattamento antipiega. La macchina effettua un ciclo di riscaldamento della biancheria per 8 minuti, seguito da 2 minuti di raffreddamento. Si tratta di una funzione particolarmente utile quando si prevede di riporre la biancheria (ad esempio, nel cesto della biancheria) per un certo periodo di tempo prima della stiratura. I capi possono ‘seccarsi’ eccessivamente anche quando vengono fatti asciugare all’aperto sul filo o vengono posti su radiatori. Il ciclo di Stiro facile attenua le pieghe sul tessuto rendendo più facile e più rapida la stiratura.

Chiudere delicatamente il portellone spingendolo lentamente fino ad avvertirne lo scatto di chiusura.

Premere il pulsante . Si accende la spia di accensione ed ha inizio il ciclo di asciugatura.

Il carico viene asciugato mediante aria calda controllata termostaticamente. Negli ultimi 15 minuti del ciclo viene utilizzata aria fredda al fine di ridurre le pieghe sui tessuti e di raffreddare il carico prima del prelievo.

Al termine del programma, il cestello smette di ruotare e il selettore si ferma sul 0.

Aprire l’oblò e togliere la biancheria.

La pulizia del filtro dopo ogni ciclo di asciugatura assicura la massima efficienza della macchina. AVVERTENZA! Il cestello, il portellone e il carico possono essere molto caldi.

40003475ITA.qxd 08/07/2005 18:21 Page 89 Pulizia e manutenzione ordinaria Pulizia dell’asciugatrice

Pulire il filtro dopo ogni ciclo di asciugatura.

Dopo l’uso, pulire l’interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi.

Pulire l’esterno della macchina e il portellone con un panno morbido.

NON usare spugnette abrasive né prodotti di pulizia.

Per evitare che il portellone resti ‘incollato’ o che si accumulino filacce, pulire regolarmente il portellone interno e le guarnizioni con un panno umido. Specifiche tecniche Capacità del cestello 115 litri Carico massimo 6 kg Altezza 85 cm Larghezza 60 cm Profondità 60 cm Efficienza Energetica

IMPORTANTE Prima di procedere alla pulizia, disattivare sempre la macchina e staccare la spina dalla presa a muro. Per i dati elettrici vedere la targhetta dei dati posta sul davanti del mobile della macchina (con portellone aperto).

40003475ITA.qxd 08/07/2005 18:21 Page 90 Ricerca guasti Quale può essere la causa... Problemi che può risolvere l’utente Prima di rivolgersi al Centro Assistenza GIAS, consultare la seguente checklist. La chiamata verrà addebitata all’utente nel caso in cui risulti che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persiste anche dopo aver eseguito i controlli consigliati, rivolgersi al servizio di assistenza GIAS che sarà a disposizione per suggerire eventuali soluzioni per telefono. Tempo di asciugatura eccessivamente lungo/capi non sufficientemente asciutti…

Il programma/tempo di asciugatura selezionato è corretto?

I capi sono stati introdotti eccessivamente bagnati? Si è provveduto a strizzare o centrifugare adeguatamente i capi prima d’introdurli nella macchina?

Si deve pulire il filtro?

L’asciugatrice è stata caricata eccessivamente?

Il tubo di sfiato è piegato o bloccato?

Il tasto è stato selezionato da un ciclo precedente? L’asciugatrice non funziona…

L’alimentazione elettrica cui è collegata la macchina è attiva? Controllare provando con un altro apparecchio (ad esempio, lampada da tavolo).

La spina di alimentazione è stata collegata correttamente all’alimentazione elettrica?

Il portellone è stato chiuso perfettamente?

La macchina è stata opportunamente attivata (sia collegata all’alimentazione sia attivata localmente)?

È stato selezionato il tempo o il programma di asciugatura?

La macchina è stata riattivata dopo aver aperto il portellone? L’asciugatrice fa molto rumore…

Spegnere l’asciugatrice e rivolgersi al Servizio Assistenza GIAS. La spia di segnalazione Pulizia filtro è accesa…

Si deve pulire il filtro?

Il tubo di sfiato è piegato o bloccato?

40003475ITA.qxd 08/07/2005 18:21 Page 91 Servizio assistenza clienti Se il problema persiste anche dopo aver effettuato tutti i controlli consigliati, rivolgersi al Servizio Assistenza GIAS. Sarà a disposizione per suggerire eventuali soluzioni per telefono o per fissare la visita del tecnico in base alle condizioni di garanzia. Si ricorda che l’intervento del tecnico può essere soggetto a pagamento nel caso la macchina:

risulti perfettamente funzionante.

non sia stata installata secondo quanto indicato nelle istruzioni d’installazione.

sia stata utilizzata in modo improprio. Ricambi Utilizzare sempre ricambi originali, disponibili direttamente presso il Servizio Assistenza GIAS. Servizio GIAS Per assistenza e riparazioni, rivolgersi al tecnico del Servizio Assistenza GIAS più vicino. Il produttore declina ogni responsabilità in caso di eventuali errori di stampa nel presente opuscolo. Il produttore si riserva il diritto di apportare le necessarie modifiche ai propri prodotti senza modificarne le caratteristiche essenziali.
