75–76 Manutenção e limpeza Manter a ferramenta eléctrica, as aberturas de ventilação e a fixação da ferramenta sempre limpas, para trabalhar bem e de forma segura. Limpar regularmente a admissão da lâmina de serra. Para isto deverá retirar a lâmina de serra da ferramenta eléctrica e dar umas leves pancadinhas na ferramenta eléctrica numa superfície plana. Controlar o rolo de guia regularmente. Se apresentar desgastes, deverá ser substituido por um serviço pós-venda autorizado Bosch. De vez em quando deverá lubrificar o rolo de guia (veja figura 14, página 74) com uma gota de óleo. Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pósvenda autorizada para todas as ferramentas eléctricas Bosch para evitar riscos de segurança. 1 609 92A 0R4 | (3.11.14) Serviço pós-venda e consultoria de aplicação O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Eliminação Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Não deitar ferramentas eléctricas no lixo doméstico! Apenas países da União Europeia: De acordo com a directiva européia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Sob reserva de alterações. Bosch Power Tools OBJ_BUCH-1067-005.book Page 27 Monday, November 3, 2014 11:55 AM Italiano | 27 Italiano Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento). AVVERTENZA Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di Bosch Power Tools prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto degli elettroutensili Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. 1 609 92A 0R4 | (3.11.14) OBJ_BUCH-1067-005.book Page 28 Monday, November 3, 2014 11:55 AM 28 | Italiano Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Indicazioni di sicurezza per seghetti alternativi Tenere l’elettroutensile per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbe venire a contatto con cavi elettrici nascosti oppure con il cavo di alimentazione dell’elettroutensile stesso. Il contatto con un cavo sotto tensione può trasmettere la tensione anche alle parti metalliche dell’elettroutensile, causando una scossa elettrica. 1 609 92A 0R4 | (3.11.14) Ulteriori indicazioni di sicurezza ed istruzioni operative Tenere le mani sempre lontane dalla zona operativa. Mai afferrare con le mani la parte inferiore del pezzo in lavorazione. Toccando la lama vi è un serio rischio di incidente. Avvicinare l’elettroutensile alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se l’utensile ad innesto si inceppa nel pezzo in lavorazione. Accertarsi che durante l’operazione di taglio il piedino sia ben posato. Una lama con un’angolatura impropria può rompersi oppure provocare un contraccolpo. Una volta terminata l’operazione di lavoro, spegnere l’elettroutensile ed estrarre la lama dal taglio eseguito soltanto quando si sarà fermata completamente. In questo modo si evita di provocare un contraccolpo e si può posare l’elettroutensile senza nessun pericolo. Utilizzare esclusivamente lame integre ed in perfette condizioni. Lame deformate oppure non affilate possono rompersi, influenzare negativamente il taglio oppure causare un contraccolpo. Dopo aver spento la macchina, non cercare di fermare la lama esercitando pressione lateralmente. La lama può subire dei danni, rompersi oppure provocare un contraccolpo. Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Prima di posare l’elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elettroutensile. Per risparmiare energia accendere l’elettroutensile solo se lo stesso viene utilizzato. Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Prima dell’inserimento pulire il gambo della lama di taglio. Un gambo sporco non può essere fissato in modo sicuro. Controllare che la lama sia inserita correttamente. Una lama allentata può cadere fuori dalla sede e ferire l’operatore. La lama non dovrebbe essere più lunga del necessario per il taglio previsto. Per il taglio di curve strette utilizzare una lama stretta. Bosch Power Tools OBJ_BUCH-1067-005.book Page 29 Monday, November 3, 2014 11:55 AM Italiano | 29 Se durante la rimozione la lama rimane bloccata, premere leggermente in avanti l’alloggiamento lama (max. 2 mm). Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute e possono causare reazioni allergiche, malattie delle vie respiratorie e/o cancro. Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente. Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazione di 230 V possono essere collegati anche alla rete di 220 V. Il frontalino di protezione (vedi figura 13, pagina 74) montato sulla carcassa impedisce di toccare accidentalmente la lama durante l’operazione di lavoro e non deve essere rimosso. Prima di tagliare legno, pannelli di masonite, materiali da costruzione ecc. controllare gli stessi in merito alla presenza di corpi estranei come chiodi, viti o altro ed eventualmente rimuoverli. Seguendo il procedimento di taglio dal centro possono essere lavorati solamente materiali teneri come legno, cartongesso o simili. Per tagli dal centro utilizzare solamente lame corte. Il piedino può impedire la graffiatura della superficie. Il dispositivo antistrappo può evitare strappi della superficie durante il taglio di legname. Non utilizzare il dispositivo antistrappo in caso di tagli obliqui. Adattare le regolazioni dell’elettroutensile al relativo impiego. Ridurre, ad es. in caso di lavorazione di metallo oppure in caso di tagli curvi stretti, il numero di corse. In caso di tagli lunghi e diritti in legno spesso (>40 mm) è possibile che la linea di taglio non sia precisa. Per tagli precisi si consiglia in questo caso l’impiego di una sega circolare Bosch. Utilizzare sempre un supporto stabile oppure una stazione di taglio (Bosch PLS 300) per lavorare pezzi piccoli e sottili. In caso di condizioni di impiego estreme utilizzare sempre un impianto di aspirazione. Soffiare spesso sulle feritoie di ventilazione e preinstallare un interruttore di sicurezza per correnti di guasto (PRCD). In caso di lavorazione di metalli è possibile che si depositi polvere conduttrice all’interno dell’elettroutensile. L’isolamento di protezione dell’elettroutensile può esserne pregiudicato. Simboli I simboli sotto indicati sono necessari alla lettura ed alla comprensione delle istruzioni d’uso. È importante conoscere bene i simboli ed il rispettivo significato. Un’interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l’elettroutensile. Simbolo Significato

PST 700 E/PST 7000 E/

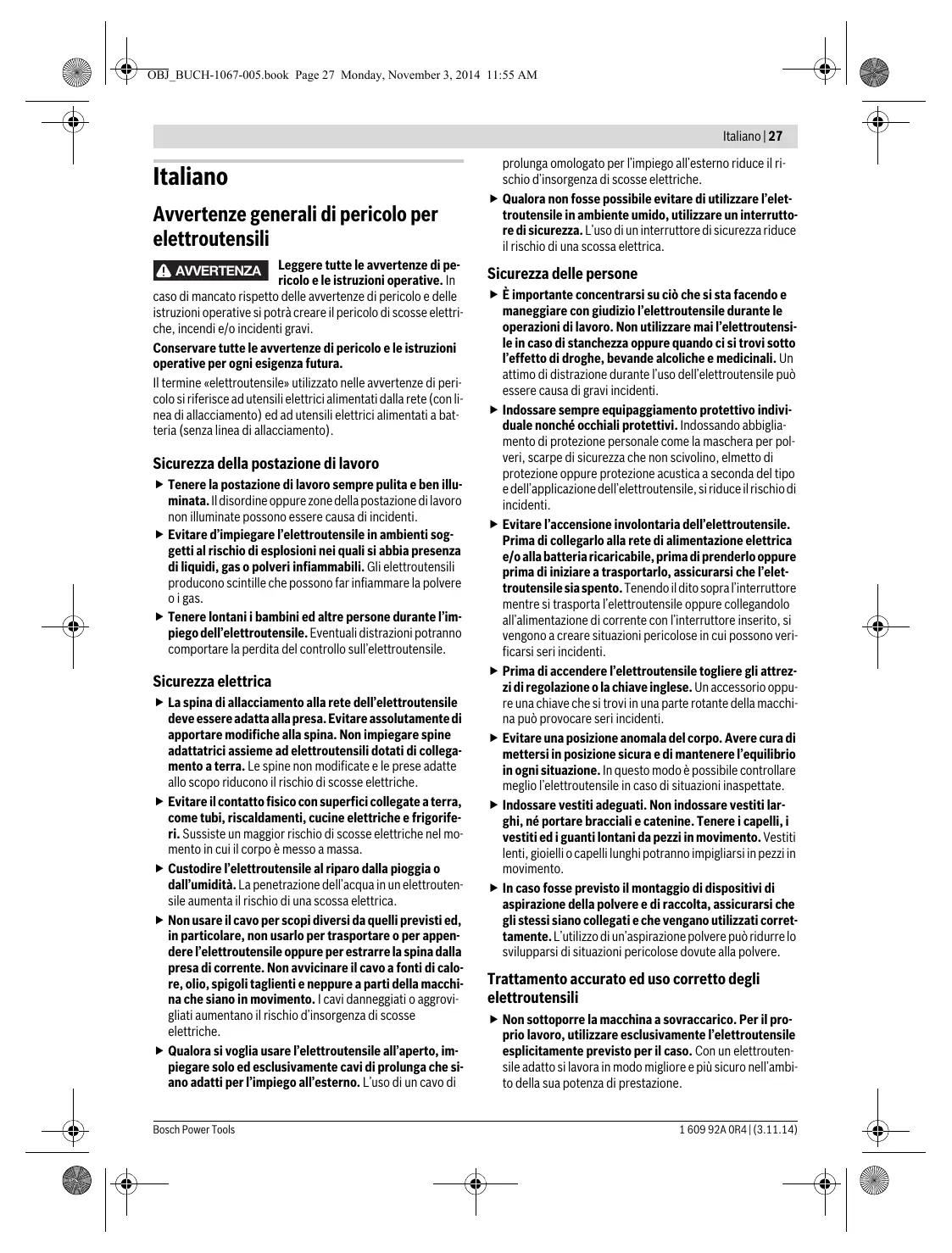

PST 7200 E: Seghetto alternativo con elettronica di regolazione area marcata in grigio: impugnatura (superficie di presa isolata) Leggere tutte le avvertenze di pericolo e le istruzioni operative Prima di tutti gli interventi all’elettroutensile staccare la spina dalla presa di corrente Mettere i guanti di protezione Informazione supplementare Direzione di movimento Direzione di reazione Prossima operazione Operazione vietata Risultato corretto Aspirazione Dispositivo soffiatrucioli Accensione Spegnimento Bloccare l’interruttore di avvio/ arresto Bosch Power Tools 1 609 92A 0R4 | (3.11.14) OBJ_BUCH-1067-005.book Page 30 Monday, November 3, 2014 11:55 AM 30 | Italiano Simbolo Significato Numero di corse basso Numero di corse alto In caso di taglio di metallo applicare lungo la linea di taglio refrigerante o lubrificante. Codice prodotto (a 10 cifre) Potenza nominale assorbita Numero di corse a vuoto Max. profondità di taglio

Legname Dati tecnici I dati tecnici del prodotto sono indicati nella tabella a pagina I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare. Dichiarazione di conformità Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, 2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 60745-1, EN 60745-2-11. Fascicolo tecnico (2006/42/CE) presso: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 Alluminio Metallo Pannello di masonite /II LpA LwA

Peso in funzione della EPTA-Procedure 01/2003 Simbolo per classe di protezione II (isolato completamente) Livello di pressione acustica Livello di potenza sonora Insicurezza della misura Valore complessivo delle oscillazioni Volume di fornitura Seghetto alternativo. Controllo della linea di taglio «Cut Control», dispositivo antistrappo, utensile ed altri accessori illustrati o descritti non fanno parte del volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Uso conforme alle norme In caso di appoggi fissi, la macchina è idonea per l’esecuzione di tagli di troncatura e di tagli dal pieno nel legno, in materie plastiche, nel metallo, nella piastra ceramica e nella gomma. Essa è adatta per tagli diritti e curvi con un angolo obliquo fino a 45°. Osservare sempre le indicazioni relative alle lame. 1 609 92A 0R4 | (3.11.14) Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 09.10.2014 Informazioni sulla rumorosità e sulla vibrazione I valori di misura del prodotto sono indicati nella tabella a pagina 67. Valori di emissione acustica rilevati conformemente a EN 60745-2-11. Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Bosch Power Tools OBJ_BUCH-1067-005.book Page 31 Monday, November 3, 2014 11:55 AM Nederlands | 31 Montaggio ed uso Scopo dell’operazione Inserimento della lama Rimozione della lama Adattamento della posizione del rullo di guida Montaggio del dispositivo antistrappo Montaggio ed uso del controllo della linea di taglio «Cut Control» Collegamento dell’aspirazione Impostazione dell’angolo obliquo Attivazione del dispositivo soffiatrucioli Accensione/spegnimento Avvicinamento dell’elettroutensile al pezzo in lavorazione solo quando è acceso Taglio dal centro Lubrificazione in caso di lavorazione di metallo Selezione accessori Figura
