K3E11 W O - Cucina INDESIT - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo K3E11 W O INDESIT in formato PDF.
| Tipo di prodotto | Cucina elettrica autonoma |
| Marca | Indesit |
| Modello | K3E11 W O |
| Dimensioni del forno (AxLxP) | 38 x 34 x 39 cm |
| Volume del forno | 50 Litri |
| Potenza massima assorbita dal forno | 2000 W |
| Tipo di piano cottura | Piastre radianti elettriche |
| Piastra rapida 180 mm | 2000 W |
| Piastra rapida 145 mm | 1500 W |
| Potenza massima assorbita dal piano cottura | 7000 W |
| Tensione e frequenza | 220-230V / 380-400V 3N AC 50/60 Hz |
| Funzioni del forno | Convezione, Pasticceria, Calore superiore, Grill |
| Luce del forno | Sì, manopola separata |
| Timer | Timer meccanico (120 min max) |
| Piedini regolabili | Sì, tipo a vite |
| Cassetto scaldavivande | Presente (dimensioni interne 42x44x18 cm) |
| Classe di efficienza energetica | Non specificato (modalità convezione valutata) |
| Metodo di pulizia | Pulizia manuale con acqua calda e detersivo delicato |
| Sostituzione lampada forno | 25W, 230V, attacco E14, resistente alle alte temperature |
| Cavo di alimentazione | H05RR-F 3x4 (230V 1N) o 5x2.5 (400V 3N) |
| Caratteristiche di sicurezza | Messa a terra richiesta, spegnimento automatico tramite termostato |
| Peso | Non specificato (circa 50-60 kg) |
| Disponibilità ricambi | Ricambi originali presso centri di assistenza autorizzati |
| Garanzia | Garanzia standard del produttore |
Domande frequenti - K3E11 W O INDESIT
Domande degli utenti su K3E11 W O INDESIT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale K3E11 W O - INDESIT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. K3E11 W O del marchio INDESIT.
MANUALE UTENTE K3E11 W O INDESIT
Per garantire l'efficienza e la sicurezza di questo elettrodomestico:
- rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati
- richiedete sempre l'utilizzo di parti di ricambio originali
1 Questo apparecchio è stato concepito per un uso di tipo non professionale all'interno di abitazione.
2 Prima di utilizzare l'apparecchio, leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.
3 Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio. In caso di dubbio non utilizzare l'apparecchio e rivolgersi a personale professionalmente qualificato. Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
4 L'installazione deve essere effettuata secondo le istruzioni del costruttore da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.
5 La sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficiente impianto di messa a terra come previsto dalle vigenti norme di sicurezza elettrica. E' necessario verificare questo fondamentale requisito di sicurezza e, in caso di dubbio, richiedere un controllo accurato dell'impianto da parte di personale professionalmente qualificato. Il costruttore non può essere considerato responsabile per eventuali danni causati dalla mancanza di messa a terra dell'impianto.
6 Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica.
7 Verificare che la portata elettrica dell'impianto e delle prese di corrente siano adeguate alla potenza massima dell'apparecchio indicata in targa. In caso di dubbio rivolgersi ad una persona professionalmente qualificata.
8 All'installazione occorre prevedere un interruttore omnipolare con distanza di apertura dei contatti uguale o superiore a 3 mm.
9 In caso di incompatibilità tra la presa e la spina dell'apparecchio fare sostituire la presa con altra di tipo adatto da personale professionalmente qualificato. Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe. Qualora il loro uso si rendesse indispensabile è necessario utilizzare solamente adattatori semplici o multipli e prolunghe conformi alle vigenti norme di sicurezza, facendo però attenzione a non superare il limite di portata in valore di corrente, marcato sull'adattatore semplice e sulle prolunghe, e quello di massima potenza marcato sull'adattatore multiplo.
10 Non lasciare l'apparecchio inutilmente inserito. Spegnere l'interruttore generale dell'apparecchio quando lo stesso non è utilizzato.
11 Non ostruire le aperture o fessure di ventilazione o di smaltimento calore.
12 Il cavo di alimentazione di questo apparecchio non deve essere sostituito dall'utente. In caso di danneggiamento del cavo, o per la sua sostituzione, rivolgersi esclusivamente ad un centro di assistenza tecnica autorizzato dal
costruttore.
13 Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente concepito. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
14 L'uso di un qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fondamentali. In particolare:
• non toccare l'apparecchio con mani o piedi bagnati o umidi
• non usare l'apparecchio a piedi nudi
• non usare, se non con particolare cautela, prolunghe
• non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina dalla presa di corrente.
• non lasciare esposto l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.)
• non permettere che l'apparecchio sia usato dai bambini o da incapaci, senza sorveglianza
15 Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica, o staccando la spina, o spegnendo l'interruttore dell'impianto.
16 Allorchè si decida di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliandone il cavo di alimentazione, dopo aver staccato la spina dalla presa di corrente. Si raccomanda inoltre di rendere innocue quelle parti dell'apparecchio suscettibili di costituire un pericolo, specialmente per i bambini che potrebbero servirsi dell'apparecchio fuori uso per i propri giochi.
17 Non dimenticate che la zona di cottura rimane calda per almeno mezz'ora dopo lo spegnimento. Fate attenzione a non appoggiare inavvertitamente recipienti o oggetti sulla zona ancora calda.
18 Non accendete le zone di cottura se ci sono fogli di alluminio o materiali plastici sul piano
19 Non avvicinatevi alle zone di cottura calde
20 Usando piccoli elettrodomestici nelle vicinanze del piano fate attenzione che il cavo di alimentazione non finisca su parti calde
21 Fate attenzione che i manici delle casseruole siano orientati verso l'interno, del piano per evitare di urtarli accidentalmente.
22 Non lasciare mai una zona di cottura accesa senza che vi sia una pentola sopra, perché in tal caso il riscaldamento sarà massimo in brevissimo tempo, con possibili danni per gli elementi riscaldanti.
23 Quando il grill o il forno sono in funzione, le parti accessibili possono diventare molto calde. É opportuno tenere i bambini a distanza.
24 Controllare sempre che le manopole siano nella posizione “-”/“o” quando l'apparecchio non è utilizzato.
25 Se la cucina viene posta su di un piedistallo, prendere adeguati accorgimenti affinchè l'apparecchio non scivoli dal piedistallo stesso.
26. Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.
Istruzioni per l'installazione
Le istruzioni che seguono sono rivolte all'installatore qualificato affinchè compia le operazioni di installazione regolazione e manutenzione tecnica nel modo più corretto e secondo le norme in vigore.
Importante: scollegare sempre la cucina dall'alimentazione elettrica prima di effettuare una qualsiasi operazione di manutenzione, regolazione, ecc..
Posizionamento
E' possibile l'installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione della cucina vanno osservate le seguenti precauzioni:
a) I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 200 mm. dal bordo del piano stesso.
b) Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse e comunque ad una distanza minima di 650 mm.
c) Posizionare i pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).
d) Allorché la cucina venga installata sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal piano di 700 mm (millimetri) come da figura.
e) Il vano del mobile dovrà avere le dimensioni indicate nella figura.
Livellamento (presente solo su alcuni modelli)
Per poter livellare la cucina vengono forniti dei piedini di regolazione. In caso di necessità questi piedini possono essere avvitati nelle apposite sedi poste negli angoli alla base della cucina (Fig.A).
Montaggio gambe (presente solo su alcuni modelli)
Le gambe fornite in dotazione vengono inserite a pressione sotto la base della cucina (Fig. B).
Collegamento elettrico
Il cavo va dimensionato in base al tipo di collegamento elettrico utilizzato (vedi schema di connessione riportato di seguito).
Installazione del cavo di alimentazione
Apertura della morsettiera:
- Svitare la vite "V" (Fig. C)
- Tirare il coperchio della basetta di giunzione per aprirlo Per l'installazione del cavo di alimentazione, eseguire le operazioni seguenti:
- posizionate la piccola connessione A-B secondo il tipo di collegamento che si desidera effettuare utilizzando lo schema riportato nella figura D.
Nota: le piccole connessioni vengono preparate dalla Fabbrica per il collegamento monofase a 230V (i contatti 1-2-3 sono connessi l'uno all'altro). Il ponte 4-5 è situato nella zona inferiore della morsettiera.
- introdurre i cavi (N e ± ) come viene mostrato nella figura e serrare le viti corrispondenti.
•fissare i cavi rimanenti sui morsetti 1-2-3. - fissare il cavo di alimentazione nell'apposito fermacavo e chiudere il coperchio per mezzo della vite "V".
Allacciamento del cavo di alimentazione alla rete
Per il cavo utilizzare una spina normalizzata per il carico indicato nella targhetta dei dati. Al momento di effettuare la connessione direttamente alla rete, installare tra l'apparecchio e la rete un interruttore omnipolare con un'apertura minima di 3 mm. tra i contatti. Questo interruttore deve essere sufficiente per il carico e deve essere conforme alle norme vigenti (il conduttore di terra non deve essere interrotto dall'interruttore). Il cavo dell'alimentazione deve essere posizionato in modo tale da non superare 50°C più della temperatura ambiente per tutta la sua lunghezza. Prima di effettuare l'allacciamento accertarsi che:
- la valvola limitatrice e l'impianto domestico possano sopportare il carico dell'apparecchiatura (vedi targhetta caratteristiche);
- l'impianto di alimentazione è dotato di un collegamento a terra efficiente che è conforme alle disposizioni contenute nelle norme vigenti;
- la presa o l'interruttore omnipolare è facilmente accessibile, una volta installata la cucina.
Caratteristiche tecniche
Forno
Dimensioni (HxLxP): 34x39x44cm
Volume: 58 Litri
Assorbimento Max Forno: 2100 W
Dimensioni utili del cassetto scaldavivande:
larghezza cm. 42
profondità cm. 44
altezza cm. 18
Piano Elettrico
Rapida ∅ 180 mm: 2000 W
Rapida ∅ 145 mm: 1500 W
Assorbimento Max Piano Elettrico: 7000 W
Voltaggio e Frequenza
Direttiva 2002/40/CE sull'etichetta dei forni elettrici
Norma EN 50304
Consumo energia dichiarazione Classe convezione Naturale
funzione di riscaldamento: Statico
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;
- 93/68/CEE del 22/07/93 e successive modificazioni.

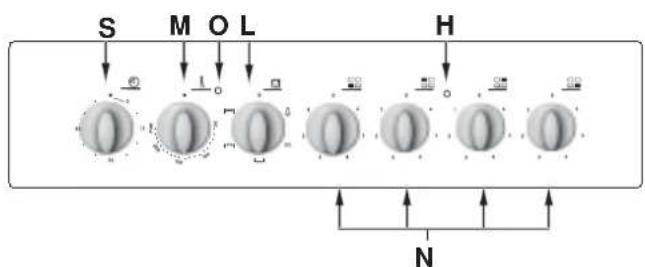

La cucina con forno elettrico
A Piano di contenimento eventuali trabocchi
B Piastre elettriche
C Cruscotto
D Griglia ripiano del forno
E Leccarda o piatto di cottura
F Piedini regolabili
H La spia di funzionamento delle piastre elettriche
L Manopola di selezione forno
M Manopola termostato
N Manopole di comando delle piastre elettriche
O La spia termostato forno
S Contaminuti
Istruzioni per l'uso
La selezione delle varie funzioni presenti nella cucina avviene agendo sui dispositivi ed organi di comando posti sul cruscotto dello stesso.
Attenzione: Alla prima accensione consigliamo di far funzionare il forno a vuoto per circa mezz'ora con il termostato al massimo e a porta chiusa. Quindi trascorso tale tempo spegnerlo, aprite la porta ed areare il locale. L'odore che talvolta si avverte durante questa operazione è dovuto all'evaporazione delle sostanze usate per proteggere il forno durante l'intervallo di tempo che intercorre tra la produzione e l'installazione del prodotto.
Attenzione: Utilizzare il primo ripiano dal basso, posizionandoci la leccarda in dotazione per raccogliere sughi e/o grassi, solamente nel caso di cotture al grill o con girarrosto (presente solo su alcuni modelli). Per le altre cotture non utilizzate mai il primo ripiano dal basso e non appoggiate mai oggetti sul fondo del forno mentre state cuocendo perché potreste causare danni allo smalto. Ponete sempre i Vostri recipienti di cottura (pirofile, pellicole di alluminio, ecc. ecc.) sulla griglia in dotazione con l'apparecchio, appositamente inserita nelle guide del forno.
Forno Statico
Posizione manopola termostato "M": Tra 50°C e Max.
In questa posizione si accendono i due elementi riscaldanti inferiore e superiore. E' il classico forno della nonna che è stato però portato ad un eccezionale livello di distribuzione della temperatura e di contenimento dei consumi. Il forno statico resta insuperato nei casi in cui si debbano cucinare piatti i cui ingredienti risultano composti da due o più elementi che concorrono a formare un piatto unico come ad esempio: cavoli con costine di maiale, baccalà alla spagnola, stoccafisso all'anconetana, teneroni di vitello con riso etc... Ottimi risultati si ottengono nella preparazione di piatti a base di carni di manzo o vitello quali: brasati, spezzatini, gulasch, carni di selvaggina, cosciotto e lombo di maiale etc... che necessitano di cottura lenta con costante aggiunta di liquidi. Resta comunque il miglior sistema di cottura per i dolci, per la frutta e per le cotture con recipienti coperti specifici per le cotture al forno. Nella cottura al forno statico utilizzate un solo ripiano, in quanto su più ripiani si avrebbe una cattiva distribuzione della temperatura. Usando i diversi ripiani a disposizione potrete bilanciare la quantità di calore tra la parte superiore ed inferiore. Se la cottura necessita di maggior calore dal basso o dall'alto, utilizzate rispettivamente i ripiani inferiori o superiori.
Forno Dolce | \_ |
Posizione manopola termostato "M": Tra 50°C e Max.
Si accende l'elemento riscaldante inferiore.
Questa funzione è indicata per la cottura di cibi delicati, in particolare i dolci che necessitano di lievitazione, in quanto viene facilitata dal calore proveniente dal basso.
Viene fatto notare che le temperature più elevate vengono raggiunte in tempi piuttosto lunghi, pertanto in questi casi è consigliabile utilizzare la funzione "Forno Statico".
Forno "sopra"
Posizione manopola termostato "M": Tra 50°C e Max. Si accende l'elemento riscaldante superiore.
Questa funzione può essere utilizzata per ritocchi di cottura.
Grill |
Posizione manopola termostato "M": Max.
Si accende l'elemento riscaldante superiore centrale.
La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc...
Alcuni esempi di utilizzo sono riportati al paragrafo “Consigli pratici per la cottura”.
La luce forno
Si accende ruotando la manopola "L" sul simbolo 📄. Illumina il forno e resta accesa quando sia messo in funzione un qualsivoglia elemento elettrico riscaldante del forno.
Il contaminuti (S)
Per utilizzare il contaminuti occorre caricare la suoneria ruotando la manopola "S" di un giro quasi completo in senso orario ☐; quindi, tornando indietro ☐, impostare il tempo desiderato facendo coincidere con il riferimento fisso del frontalino il numero corrispondente ai minuti prefissati.
Le manopole di comando delle piastre elettriche del piano di cottura (N)
Le cucine possono essere dotate di piastre elettriche normali e rapide in varie combinazioni (le piastre rapide si distinguono dalle altre per la presenza di un bollo rosso al centro). Per evitare dispersioni di calore e danni alle piastre è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra. Nella tabella sono riportate le corrispondenze fra la posizioni indicate sulle manopole e l'uso per il quale le piastre sono consigliate.
| Pos. | Piastra normale o rapida |
| 0 | Spento |
| 1 | Cottura di verdure, pesci |
| 2 | Cottura di patate (a vapore) minestre, ceci, fagioli |
| 3 | Proseguimento di cottura di grandi quantità di cibi, minestroni |
| 4 | Arrostire (medio) |
| 5 | Arrostire (forte) |
| 6 | Rosolare o raggiungere bollitura in poco tempo |
Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti, senza pentola. Durante questa fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.
La spia di funzionamento delle piastre elettriche (H)
Risulta accesa quando sia messo in funzione un qualsivoglia elemento elettrico riscaldante del piano di cottura eventualmente provvisto di piastre elettriche.
La spia termostato forno (O)
Indica la fase di riscaldamento dello stesso, il suo spegnimento segnala il raggiungimento all'interno del forno della temperatura impostata con la manopola. A questo punto l'alternativo accendersi e spegnersi di questa spia indica che il termostato sta lavorando correttamente per mantenere costante la temperatura del forno.
Consigli pratici per la cottura
Nella cottura al forno utilizzate una sola leccarda o griglia alla volta. Questa va posizionata sulle guide inferiori o superiori a seconda che la cottura necessiti di maggior calore dal basso o dall'alto.
Preriscaldamento
Nel caso in cui sia necessario preriscaldare il forno, in linea di massima tutte le volte in cui si cuociono cibi lievitati, è consigliabile utilizzare la funzione "forno statico" che consente di raggiungere la temperatura in breve tempo. Alla fine del preriscaldamento, indicata dallo spegnimento della spia rossa "E", selezionate la funzione di cottura più indicata.
Cottura del pesce e della carne
Per le carni bianche, i volatili ed il pesce utilizzate temperature da 180 °C a 200 °C.
Per le carni rosse che si vuole siano ben cotte all'esterno conservando all'interno il sugo, è bene utilizzare una temperatura iniziale alta (200°C-220°C) per breve tempo, per poi diminuirla successivamente.
In generale, più grosso è l'arrosto, più bassa dovrà essere la temperatura e più lungo il tempo di cottura. Ponete la carne da cuocere al centro della griglia ed inserite sotto la griglia la leccarda per raccogliere i grassi.
Inserite la griglia in modo che il cibo si trovi al centro del forno. Se volete più calore da sotto, utilizzate i ripiani più bassi. Per ottenere arrosti saporiti (in particolare anatra e selvaggina) bardate la carne con lardo o pancetta e posizionatela in modo che sia nella parte superiore.
Cottura dei dolci
Nella cottura dei dolci preriscaldate sempre il forno e, per evitare un abbassamento del dolce, non aprite la porta durante la cottura. In generale:
| Dolce troppo secco |
| La prossima volta impostate una temperatura di 10^ superiore e riducete il tempo di cottura. |
| Dolce scuro superiormente |
| Inseritelo ad altezza inferiore, impostate una temperatura più bassa e prolungate la cottura. |
| Buona cottura esterna, ma interno colloso |
| Usate meno liquido, riducete la temperatura, aumentate il tempo di cottura. |
| Dolce non si stacca dallo stampo |
| Ungete bene lo stampo e cospargetelo anche con un pò di farina. |
| Ho cotto su più ripiani e non tutti sono allo stesso avanzamento di cottura |
| Impostate una temperatura inferiore.Non necessariamente ripiani inseriti contemporaneamente debbono essere tolti insieme. |
Utilizzo del grill
Utilizzate la funzione |▼▼▼| “grill” posizionando il cibo al centro della griglia (posta al 3° o 4° ripiano partendo dal basso), dato che risulta accesa solamente la parte centrale della resistenza superiore.
Utilizzare il primo ripiano dal basso, posizionandoci la leccarda in dotazione per raccogliere sughi e/o grassi.
Quando si utilizza tale funzione, si raccomanda di impostare il termostato al massimo. Questo, però, non significa che non si possano utilizzare temperature inferiori, semplicemente regolando la manopola del termostato sulla temperatura desiderata.
Importante: effettuare la cottura al grill con porta del forno chiusa, ciò per ottenere migliori risultati ed un sensibile risparmio di energia (10% circa).
Pertanto i migliori risultati nell'utilizzo delle funzioni grill si ottengono disponendo la griglia sugli ultimi ripiani partendo dal basso (vedi tabella cottura) dopodiché, per raccogliere i grassi ed evitare la formazione di fumo, disponete la leccarda in dotazione nel primo ripiano dal basso.
Manutenzione ordinaria e pulizia della cucina
Prima di ogni operazione disinserire elettricamente la cucina. Per una lunga durata della cucina è indispensabile eseguire frequentemente una accurata pulizia generale, tenendo presente che:
•per la pulizia non utilizzare apparecchi a vapore
•le parti smaltate e i pannelli autopulenti, se presenti, vanno lavate con acqua tiepida senza usare polveri abrasive e sostanze corrosive che potrebbero rovinar-le;
- l'interno del forno va pulito, con una certa frequenza, quando è ancora tiepido usando acqua calda e detersivo, risciacquando ed asciugando poi accuratamente;
- le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un pò d'olio quando sono ancora tiepide;
- l'acciaio inox può rimanere macchiato se rimane a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.
Attenzione: non utilizzare mai il vano inferiore per il depo- sito di materiale infiammabile.
! Le superfici interne del cassetto (se presente) possono diventare calde.
N.B.: evitare di chiudere il coperchio fino a che le piastre elettriche sono ancora calde. Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.
Sostituzione della lampada nel vano forno
- Togliere l'alimentazione al forno tramite l'interruttore omnipolare utilizzato per il collegamento del forno all'impianto elettrico, o scollegare la spina, se accessibile;
- Svitare il coperchio in vetro del portalampada;
-
Svitare la lampada e sostituirla con una resistente ad alta temperatura (300°C) con queste caratteristiche:
-
Tensione 230V
- Potenza 25W
- Attacco E14
- Rimontare il coperchio in vetro e ridate alimentazione al forno.
Consigli pratici per la cottura
| Posizione manopola selezione | Cibo da cucinare Peso | (Kg) | Posizione di cottura ripiani dal basso | Tempo di pre-riscaldamento (minuti) | Posizione manopola termostato | Tempo di cottura (minuti) |
| 1 Statico | Anatra | 1 | 3 | 15 | 200 | 65-75 |
| Arrosto di vitello o manzo | 1 | 3 | 15 | 200 | 70-75 | |
| Arrosto di maiale | 1 | 3 | 15 | 200 | 70-80 | |
| Biscotti (di frolla) | - | 3 | 15 | 180 | 15-20 | |
| Crostate | 1 | 3 | 15 | 180 | 30-35 | |
| Lasagne | 1 | 3 | 10 | 190 | 35-40 | |
| Agnello | 1 | 2 | 10 | 180 | 50-60 | |
| Sgombro | 1 | 2 | 10 | 180 | 30-35 | |
| Plum-cake | 1 | 2 | 10 | 170 | 40-50 | |
| Bignè | 0.3 | 3 | 10 | 180 | 30-35 | |
| Pan di spagna | 0.5 | 3 | 10 | 170 | 20-25 | |
| Torte salate | 1.5 | 3 | 15 | 200 | 30-35 | |
| 2 Forno Dolce |—| | Torte lievitate | 0,5 | 3 | 15 | 160 | 30-40 |
| Crostate | 1 | 3 | 15 | 180 | 35-40 | |
| Torte di frutta | 1 | 3 | 15 | 180 | 50-60 | |
| Brioches | 0,5 | 3 | 15 | 160 | 25-30 | |
| 3 Forno Sopra |▼▼ | Ritocchi di cottura - 3/4 15 | 220 - | ||||
| 4 Grill |▼▼ | Sogliole e seppie | 1 | 4 | 5 | Max | 8-10 |
| Spiedini di calamari e gamberi | 1 | 4 | 5 | Max | 6-8 | |
| Filetto di merluzzo | 1 | 4 | 5 | Max | 10 | |
| Verdure alla griglia | 1 | 3/4 | 5 | Max | 10-15 | |
| Bistecca di vitello | 1 | 4 | 5 | Max | 15-20 | |
| Cotolette | 1 | 4 | 5 | Max | 15-20 | |
| Hamburger | 1 | 4 | 5 | Max | 7-10 | |
| Sgombri | 1 | 4 | 5 | Max | 15-20 | |
| Toast | n.° 4 | 4 | 5 | Max | 2-3 |
NB: i tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. Nelle cotture al grill la leccarda va posta sempre al 1º ripiano a partire dal basso.
- Per garantire l'efficienza e la sicurezza di questo elettrodomestico:
- Istruzioni per l'installazione
- Posizionamento
- Livellamento (presente solo su alcuni modelli)
- Montaggio gambe (presente solo su alcuni modelli)
- Collegamento elettrico
- Installazione del cavo di alimentazione
- Apertura della morsettiera:
- Allacciamento del cavo di alimentazione alla rete
- Caratteristiche tecniche
- Forno
- Dimensioni utili del cassetto scaldavivande:
- Piano Elettrico
- Voltaggio e Frequenza
- Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- La cucina con forno elettrico
- Istruzioni per l'uso
- Forno Statico
- Forno Dolce | \_ |
- Forno "sopra"
- Grill |
- La luce forno
- Il contaminuti (S)
- Le manopole di comando delle piastre elettriche del piano di cottura (N)
- La spia di funzionamento delle piastre elettriche (H)
- La spia termostato forno (O)
- Consigli pratici per la cottura
- Preriscaldamento
- Cottura del pesce e della carne
- Cottura dei dolci
- Utilizzo del grill
- Manutenzione ordinaria e pulizia della cucina
- Sostituzione della lampada nel vano forno
Marca : INDESIT
Modello : K3E11 W O
Categoria : Cucina
