MANUALE UTENTE PSB 1000 RCA BOSCH

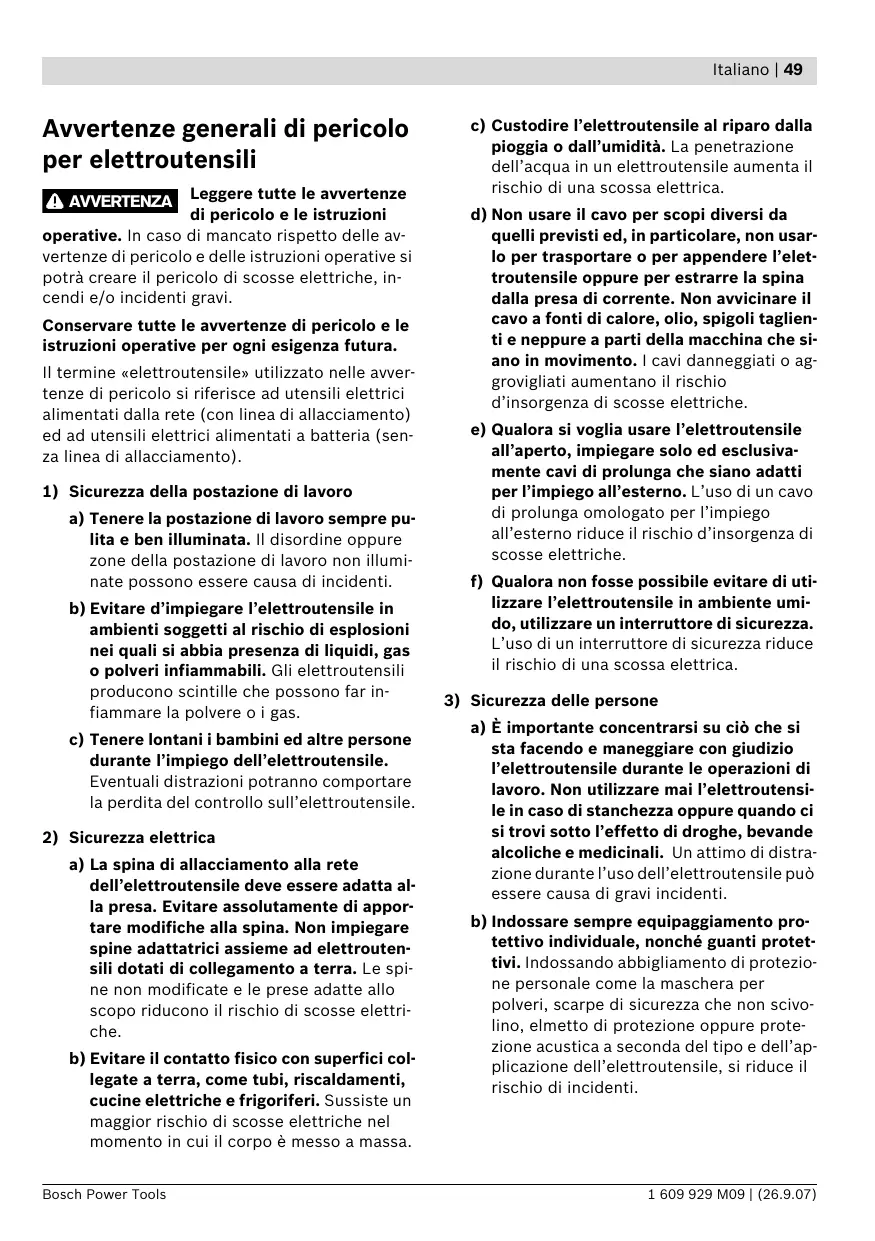

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. AVVERTENZA Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Bosch Power Tools c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. 1 609 929 M09 | (26.9.07) 50 | Italiano c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli

elettroutensili a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. 1 609 929 M09 | (26.9.07) b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Bosch Power Tools Italiano | 51

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Istruzioni di sicurezza specifiche per la macchina f Indossare cuffie di protezione quando si utilizzano trapani battenti. L’effetto del rumore può provocare la perdita dell’udito. f Utilizzare le impugnature supplementari fornite insieme all’elettroutensile. La perdita di controllo sull’elettroutensile può comportare il pericolo di incidenti. f Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. f Spegnere immediatamente l’elettroutensile quando l’utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un contraccolpo. L’utensile accessorio si blocca quando: – l’elettroutensile è sottoposto a sovraccarico oppure – prende angolature improprie nel pezzo in lavorazione. f Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l’elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell’elettroutensile e provoca quindi una scossa elettrica. Bosch Power Tools f Durante le operazioni di lavoro è necessario tenere l’elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l’elettroutensile tenendolo sempre con entrambe le mani. f Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. f Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva. f Prima di posare l’elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elettroutensile. f Mai utilizzare l’elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo mentre si lavora. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica. Descrizione del funzionamento Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Uso conforme alle norme La macchina è idonea per l’esecuzione di forature battenti in mattoni, nel calcestruzzo e nel materiale minerale; essa è adatta anche per forare ed avvitare nel legname, nel metallo, nella ceramica e nelle materie plastiche. Macchine con regolazione elettronica e funzionamento reversibile sono adatte anche per avvitare e per tagliare filettature. 1 609 929 M09 | (26.9.07) 52 | Italiano Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Mandrino autoserrante Dati tecnici Trapano battente PSB 1000 RCA

Codice prodotto 2 Vite ad alette per la regolazione dell’impugnatura supplementare * Potenza nominale assorbita 3 Selettore «Foratura/Foratura battente» Potenza resa

4 Rotella di regolazione «PowerControl» Numero di giri a vuoto min-1 0 – 2700 5 Tasto di bloccaggio per interruttore avvio/arresto Numero giri nominale min-1 0 – 2700 Frequenza colpi min-1

6 Interruttore di avvio/arresto 7 Commutatore del senso di rotazione 8 Impugnatura supplementare* 9 Dispositivo di aspirazione con contenitore per la polvere e asta di profondità * 10 Guida telescopica con scala sull’asta di profondità * 11 Anello di regolazione per battuta di profondità* 12 Tasto di sbloccaggio per contenitore per la polvere * 13 Contenitore per la polvere* 14 Anello antipolvere* 15 Chiusura per contenitore per la polvere* 16 Tasto di sbloccaggio per dispositivo di aspirazione * 17 Elemento filtrante (micro filtersystem) * 18 Indicatore del livello di riempimento del contenitore per la polvere * 19 Portabit universale* 20 Bit cacciavite* 21 Chiave per vite a esagono cavo ** *L’accessorio illustrato o descritto nelle istruzioni per l’uso non è compreso nella fornitura standard. **disponibili in commercio (non compreso nel volume di fornitura) 1 609 929 M09 | (26.9.07)

1,4 Momento torcente con max. potenza resa

2,0 Diametro max. foratura – Calcestruzzo – Acciaio – Legname – con dispositivo di aspirazione montato Campo di serraggio del mandrino Peso in funzione della EPTA-Procedure 01/2003 – con dispositivo di aspirazione – senza dispositivo di aspirazione Classe di sicurezza / II Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare. Bosch Power Tools Italiano | 53 Informazioni sulla rumorosità e sulla vibrazione Valori misurati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 97 dB(A); livello di potenza acustica 108 dB(A). Incertezza della misura K= 3 dB. Usare la protezione acustica! Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745: Foratura nel metallo: Valore di emissione dell’oscillazione ah =5,0 m/s2, Incertezza della misura K =1,5 m/s2, Foratura a percussione nel calcestruzzo: Valore di emissione dell’oscillazione ah =22,0 m/s2, Incertezza della misura K=1,5 m/s2, Avvitatura: Valore di emissione dell’oscillazione ah <2,5 m/s2, Incertezza della misura K =1,5 m/s2. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, Il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p. es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Bosch Power Tools Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al

28.12.2009), 2006/42/CE (a partire dal

D-70745 Leinfelden-Echterdingen Montaggio f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Aspirazione polvere/aspirazione trucioli (vedi figura A) f Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Utilizzate, se possibile, un sistema di aspirazione delle polveri. – Provvedere per una buona aerazione del posto di lavoro. 1 609 929 M09 | (26.9.07) 54 | Italiano – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. f Utilizzare il dispositivo di aspirazione soltanto in caso di lavorazione di calcestruzzo, mattone e materiale da costruzione. Trucioli di legno oppure di materiale sintetico possono provocare facilmente intasamenti. f Attenzione: Pericolo d’incendio! Quando il dispositivo di aspirazione è montato non lavorare materiali metallici. Trucioli metallici troppo caldi possono far prendere fuoco il dispositivo di aspirazione. – In modo particolare quando si lavora con punte con un grosso diametro è possibile che l’anello antipolvere 14 si consumi. In caso di difetto, sostituirlo. Applicazione del dispositivo di aspirazione Avvicinare dal davanti il dispositivo di aspirazione 9 al lato inferiore del trapano battente. Prestare attenzione affinché il dispositivo di aspirazione 9 sia posizionato a livello sulla scatola e che sia fissato. Pulizia del dispositivo di aspirazione (vedi figura A) Applicare la chiusura 15 oppure svuotare il contenitore per la polvere 13 prima di montare il dispositivo di aspirazione. Il contenitore per la polvere 13 basta per circa 20 forature con punte con un diametro da 6 mm. In caso di aspirazione che diventa sempre più debole oppure se l’indicatore del livello di riempimento 18 è pieno deve essere svuotato il contenitore per la polvere 13. Per effettuare questa operazione premere sulla superficie rigata del tasto di sbloccaggio 12 e togliere il contenitore per la polvere 13. Per poter raggiungere un risultato ottimale di aspirazione, si prega di tenere presente le seguenti avvertenze: – Accertarsi che il dispositivo di aspirazione aderisca bene al pezzo in lavorazione oppure alla parete. In questo modo si facilitano contemporaneamente operazioni di foratura ad angolo retto. – Quando si impiega il dispositivo di aspirazione, operare sempre al massimo del numero di giri. – Una volta raggiunta la profondità della foratura richiesta, estrarre prima la punta dal foro trapanato e spegnere quindi il trapano battente. – Controllare regolarmente lo stato dell’elemento filtrante 17. In caso di elemento filtrante difettoso, sostituirlo immediatamente. 1 609 929 M09 | (26.9.07) Svuotare e pulire il contenitore per la polvere 13. Pulire l’elemento filtrante 17 battendolo. Controllare se l’elemento filtrante 17 abbia subito dei danni e, se il caso, sostituirlo. Estrarre, p.es. con un cacciavite, il supporto dell’elemento filtrante 17 (n) e cambiare l’elemento filtrante 17 con il supporto (o)). Applicando il supporto prestare attenzione affinchè la guarnizione in gomma sia inserita. Montare nuovamente il contenitore per la polvere 13 e per bloccare premere sulla superficie liscia del tasto di sbloccaggio 12. Rimozione del dispositivo di aspirazione Per lo smontaggio del dispositivo di aspirazione 9 spingere il tasto di sbloccaggio 16 verso destra o sinistra ed estrarre il dispositivo di aspirazione 9 in avanti. Bosch Power Tools Italiano | 55 Impugnatura supplementare f Utilizzare il Vostro elettroutensile soltanto con l’impugnatura supplementare 8. L’impugnatura supplementare 8 può essere spostata liberamente e regolata in modo da permettere di prendere una posizione di lavoro di assoluta maneggevolezza. Ruotare manualmente con forza la boccola del mandrino autoserrante 1 nel senso di rotazione o fino a quando non è più precettibile alcun rumore. In questo modo il mandrino viene bloccato automaticamente. Per sbloccarlo di nuovo quando si intende togliere l’utensile accessorio, si gira la boccola anteriore in senso contrario. Per la regolazione dell’impugnatura supplementare 2 girare la vite ad alette in senso antiorario e spostare l’impugnatura supplementare 8 sulla posizione richiesta. Una volta conclusa l’operazione, avvitare di nuovo forte la vite ad alette 2 in senso orario. In caso di utilizzo di lame cacciavite 20 si deve ricorrere sempre all’impiego di un portabit universale 19. Usare esclusivamente bit cacciavite che siano adatti alla testa della vite. Regolazione della profondità di foratura (vedere figure B–C) Per eseguire avvitature, mettere il selettore «Foratura/Foratura battente» 3 sempre sul simbolo «Foratura». Con il dispositivo di aspirazione montato è possibile regolare la profondità della foratura «X». Inserire una punta nel mandrino e serrare la punta, vedi paragrafo «Cambio degli utensili», pagina 55. Ruotare l’anello di regolazione per battuta di profondità 11 verso l’alto fino a quando lo stesso è mobile sulla guida telescopica 10. Applicare saldamente l’elettroutensile, senza accenderlo, sulla superficie da forare, fino a quando la punta è appoggiata sulla superficie. Leggere sull’anello di regolazione 11 il valore di scala della guida telescopica 10. Sommare a questo valore la profondità di foratura desiderata X. Spostare l’anello di regolazione 11 sul valore di scala calcolato e ruotare quindi l’anello di regolazione 11 verso il basso per mantenere la distanza determinata. Cambio degli utensili Mandrino autoserrante (vedi figura D) Quando non si preme l’interruttore di avvio/arresto 6 il mandrino autoserrante si blocca. Ciò permette di sostituire l’utensile accessorio nel mandrino autoserrante in maniera veloce, comoda e semplice. Aprire il mandrino autoserrante 1 ruotando nel senso di rotazione n fino a quando l’utensile può essere inserito. Inserire l’utensile. Bosch Power Tools Accessori per avvitare Sostituzione del mandrino f In caso di elettroutensile senza bloccaggio dell’alberino filettato è necessario che il mandrino portapunta venga sostituito da un Centro autorizzato per il Servizio Clienti elettroutensili Bosch. Smontaggio del mandrino autoserrante (vedere figura E) Inserire il gambo corto della chiave a brugola 21 anteriormente nel mandrino portapunta 1. Posare l’elettroutensile su un basamento piano e resistente, p.es. un banco di lavoro. Tenere saldamente l’elettroutensile e sbloccare il mandrino autoserrante 1 girando la chiave per vite ad esagono cavo 21 nel senso di rotazione n. In caso di mandrino autoserrante bloccato è possibile sbloccarlo dando un leggero colpo sul lungo gambo della chiave per vite ad esagono cavo 21. Togliere la chiave per vite ad esagono cavo dal mandrino autoserrante e svitare completamente il mandrino autoserrante. Montaggio del mandrino autoserrante (vedere figura F) Il montaggio del mandrino autoserrante avviene eseguendo inversamente le stesse operazioni. Il mandrino portapunta deve essere stretto con un momento di coppia pari a 20–25 Nm. 1 609 929 M09 | (26.9.07) 56 | Italiano Uso Regolazione della velocità/frequenza colpi Messa in funzione f Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazione di 230 V possono essere collegati anche alla rete di 220 V. Impostazione del senso di rotazione (vedere figura G) Con il commutatore del senso di rotazione 7 è possibile modificare il senso di rotazione dell’elettroutensile. Comunque, ciò non è possibile quando l’interruttore di avvio/arresto 6 è premuto. Rotazione destrorsa: per forare ed avvitare viti premere il commutatore del senso di rotazione 7 verso sinistra fino all’arresto. Rotazione sinistrorsa: per allentare oppure svitare viti e dadi, premere il commutatore del senso di rotazione 7 verso destra fino all’arresto. È possibile regolare a variazione continua la velocità/frequenza di colpi dell’elettroutensile in funzione operando con la pressione che si esercita sull’interruttore avvio/arresto 6. Esercitando una leggera pressione sull’interruttore di avvio/arresto 6 si ha una riduzione della velocità/numero frequenza colpi. Aumentando la pressione si aumenta la velocità/numero frequenza colpi. Preselezione della velocità/frequenza colpi Tramite la rotella di regolazione «PowerControl» 4 è possibile preselezionare il numero di giri/frequenza colpi necessari anche durante il funzionamento. La velocità/frequenza colpi richiesta dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e può essere dunque determinata a seconda del caso eseguendo delle prove pratiche. Constant Electronic Foratura ed avvitatura La Constant-Electronic mantiene la velocità di rotazione pressoché costante con corsa a vuoto e carico garantendo un’uniforme prestazione di lavoro. Mettere il selettore 3 sul simbolo «Foratura». Indicazioni operative Regolazione del modo operativo Foratura battente Mettere il selettore 3 sul simbolo «Foratura battente». Il selettore 3 si incastra in maniera percepibile e può essere attivato anche quando il motore è ancora in moto. Accendere/spegnere Per accendere l’elettroutensile premere l’interruttore di avvio/arresto 6 e tenerlo premuto. Per fissare in posizione l’interruttore di avvio/arresto premuto 6 premere il tasto di bloccaggio 5. Per spegnere l’elettroutensile rilasciare di nuovo l’interruttore di avvio/arresto 6 oppure se è bloccato con il tasto di bloccaggio 5, premere brevemente l’interruttore di avvio/arresto 6 e rilasciarlo di nuovo. 1 609 929 M09 | (26.9.07) f Applicare l’elettroutensile sul dado/vite solo quando è spento. Utensili accessori in rotazione possono scivolare. In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l’elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità. Manutenzione ed assistenza Manutenzione e pulizia f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. Bosch Power Tools Italiano | 57 Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! Servizio di assistenza ed assistenza clienti Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori. Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Con ogni riserva di modifiche tecniche. Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Tel.: Filo diretto con Bosch: +39 (02) 36 96 23 14 www.Bosch.it Svizzera Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53 Bosch Power Tools 1 609 929 M09 | (26.9.07) 58 | Nederlands Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
