EXI22HJIWE - Condizionatore ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo	Condizionatore d'aria split
Capacità di raffreddamento	2.5 kW (8,500 BTU/h)
Capacità di riscaldamento	2.8 kW (9,550 BTU/h)
Classe di efficienza energetica	A++ (raffreddamento), A+ (riscaldamento)
Refrigerante	R32
Tipo di compressore	Inverter
Portata d'aria	550 m³/h
Livello di rumore (interno)	40 dB(A) (bassa velocità)
Livello di rumore (esterno)	55 dB(A)
Dimensioni unità interna (L x A x P)	800 x 300 x 200 mm
Dimensioni unità esterna (L x A x P)	800 x 600 x 300 mm
Peso unità interna	10 kg
Peso unità esterna	30 kg
Alimentazione elettrica	220-240 V / 50 Hz
Tipo di controllo	Telecomando (incluso)
Tipo di filtro	Filtro antibatterico lavabile
Funzioni	Raffreddamento, Riscaldamento, Ventilazione, Deumidificazione, Automatico, Sleep, Timer
Funzione autopulente	Sì
Garanzia	2 anni (parti e manodopera)

Domande frequenti - EXI22HJIWE ELECTROLUX

Con quale frequenza devo pulire o sostituire il filtro dell'aria?

Pulire il filtro antibatterico lavabile ogni 2 settimane durante l'uso intensivo. Sostituirlo ogni 6-12 mesi o se danneggiato.

Cosa devo fare se il condizionatore non raffredda?

Controllare se il filtro è sporco, il termostato è impostato correttamente e l'unità esterna non è ostruita. Se il problema persiste, contattare il servizio Electrolux.

Come impostare il timer sul telecomando?

Premere il pulsante TIMER sul telecomando. Usare +/- per impostare l'ora di accensione o spegnimento desiderata. L'unità si avvierà/fermerà automaticamente.

Cosa significano i codici di errore sul display?

Codici comuni: E1 (guasto sensore), E2 (protezione antigelo), E3 (alta pressione). Fare riferimento al manuale per l'elenco completo e le procedure di ripristino.

Posso usare il condizionatore con una prolunga?

No, collegare sempre direttamente a una presa dedicata 220-240V. Le prolunghe possono causare cadute di tensione e pericolo di incendio.

Come pulire l'unità esterna?

Spegnere l'unità. Usare una spazzola morbida o un aspirapolvere per rimuovere la polvere dalle bobine e dalle alette. Evitare l'acqua sulle parti elettriche.

Qual è l'impostazione della temperatura consigliata per il risparmio energetico?

Impostare il termostato a 24-26°C per il raffreddamento e 20-22°C per il riscaldamento. Usare la modalità ECO per un consumo energetico ridotto.

Perché gocciola acqua dall'unità interna?

Ciò è normale se il tubo di scarico è ostruito o l'unità è installata in modo errato. Pulire la vaschetta di scarico e controllare il tubo per eventuali ostruzioni.

Come resettare il promemoria di pulizia del filtro?

Dopo aver pulito il filtro, premere e tenere premuto il pulsante FILTER RESET sul telecomando (o sull'unità) per 3 secondi finché l'indicatore non si spegne.

Il modello EXI22HJIWE è compatibile con i sistemi di casa intelligente?

Questo modello non ha WiFi integrato. Puoi usare una presa intelligente esterna o un controller IR per l'automazione di base.

MANUALE UTENTE EXI22HJIWE ELECTROLUX

1. NORME DI SICUREZZA 29
2. DESCRIZIONE DEL PRODOTTO 31
3. PANNELLO DI CONTROLLO 32
4. TELECOMANDO 32
5. DESCRIZIONE TELECOMANDO 34
6. INDICATORE DISPLAY TELECOMANDO 36
7. PRIMO UTILIZZO....37
8. COME USARE IL TELECOMANDO.... 38
9. COME USARE L'UNITÀ INTERNA 45
10. TEMPERATURA DI FUNZIONAMENTO.... 46
11. FUNZIONAMENTO DI EMERGENZA 46
12. FUNZIONAMENTO OTTIMALE 47
13. PULIZIA E MANUTENZIONE.... 47
14. CONSIGLI DI FUNZIONAMENTO 49
15. RISOLUZIONE DEI PROBLEMI.... 51
16. SMALTIMENTO CORRETTO DEL PRODOTTO 52

Grazie per aver acquistato un apparecchio Electrolux. Hai scelto un prodotto che porta con sé decenni di esperienza professionale e innovazione. Ingegnoso e alla moda, è stato creato pensando a te. Quindi ogni volta che lo usi, puoi essere sicuro che avrai grandi risultati ogni volta.

Benvenuti a Electrolux.

Visita il nostro sito web su:

Ottieni consigli sull'uso, brochure, risoluzioni dei problemi, informazioni sulla manutenzione:

www.electrolux.com

Registra il tuo prodotto per un servizio migliore:

Compra Accessori, Consumabili e pezzi di ricambio originali per il tuo apparecchio:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo l'utilizzo di pezzi di ricambio originali.

Quando contatti la Manutenzione, assicurati di avere i seguenti dati disponibili.

I dati si possono trovare sulla targhetta di indentificazione. Modello, PNC, Numero seriale

Avvertimento / Attenzione-Norme di sicurezza.

Informazioni generali e consigli

Informazioni ambientali.

Soggetto a modifiche senza preavviso.

1. NORME DI SICUREZZA

Prima dell'installazione e dell'utilizzo dell'apparecchio, leggere attentamente le informazioni fornite. Il produttore non è responsabile se un'installazione e un utilizzo scorretti causa lesioni e danni. Conserva sempre le istruzioni con l'apparecchio per una consultazione futura.

1.1 Sicurezza delle persone vulnerabili e dei bambini

ATTENZIONE!

Rischio di soffocamento, lesioni o disabilità permanente.

• Quest'apparecchio può essere usato dai bambini di 8 anni e oltre e da persone con ridotte capacità fisiche, mentali o sensoriali o con mancanza di esperienza e conoscenza se sono supervisionati o istruiti riguardo l'uso dell'applicazione in modo sicuro e consapevole dei pericoli.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione dell'utente non possono essere effettuate dai bambini senza supervisione.

1.2 Installazione e Utilizzo

ATTENZIONE!

Rischio di soffocamento, lesioni o disabilità permanente.

• Contatta un installatore autorizzato per l'installazione di quest'unità.
• Contatta un tecnico di manutenzione autorizzato per la riparazione o la manutenzione di quest'unità.
• La presa di corrente richiesta per l'alimentazione deve essere collegata e commissionata da un terzista licenziato.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di manutenzione o da persone parimente qualificate per evitare pericoli.
• Il lavoro di installazione deve essere eseguito secondo gli standard di

cablaggio nazionali e le regole dei fornitori di elettricità esclusivamente da personale autorizzato.

• Se l'unità deve essere spostata in un altro luogo o smaltita, è permesso effettuare questo lavoro solo a personale qualificato.
• Se si nota una situazione insolita, come un odore di bruciato, spegnere il condizionatore d'aria e contattare il personale di manutenzione della Electrolux. Se questo stato anomalo continua il condizionatore d'aria potrebbe essere danneggiato o anche causare scosse elettriche o un incendio.
• Non mettere in funzione il condizionatore d'aria con le mani bagnate. Questo potrebbe causare una scossa elettrica.
• Non danneggiare o tagliare il cavo di alimentazione o altri fili. Se succede, riparalo o fallo sostituire da un tecnico accreditato.
• Non collegare il condizionatore d'aria a una ciabatta multi presa.
• Spegnere l'alimentazione del condizionatore d'aria se non usato per un lungo periodo di tempo. In caso contrario, accumulerà polvere e potrebbe causare un incendio.
• Prima di pulire il condizionatore d'aria, scollegare l'alimentazione per eliminare la possibilità di scossa elettrica.
• L'alimentazione deve essere abbinata al condizionatore d'aria secondo il manuale di installazione. I condizionatori d'aria forniti di un cavo di alimentazione devono essere collegati direttamente alla corrente elettrica con un interruttore di sicurezza adatto. I condizionatori d'aria che sono fortemente cablati devono essere collegati a un interruttore adatto secondo il manuale di installazione.

• Assicurati che l'alimentazione al condizionatore d'aria sia stabile e che soddisfi i requisiti impostati nel manuale di installazione.
  • Assicurarsi sempre che il prodotto sia installato con una corretta messa a terra.

• Per sicurezza, assicurarsi di spegnere l'interruttore prima di eseguire qualsiasi manutenzione o pulizia o quando il prodotto non è in uso per un periodo di tempo prolungato. La polvere accumulata può causare incendio o scosse elettriche.

• Selezionare la temperatura più appropriata. Può risparmiare elettricità.
• Non tenere le finestre e le porte aperte per un lungo periodo durante l'utilizzo. Causerà a una prestazione insufficiente.
• Non bloccare le prese e le valvole d'aria. Causerà una prestazione insufficiente e malfunzionamenti.
• Tieni lontano il materiale combustibile lontano almeno 1m dalle unità. Può causare incendi.
• Non salire sull'unità esterna o posizionare sopra cose pesanti. Può causare danni o lesioni.
• Non cercare di riparare il condizionatore d'aria da solo. Riparazioni scorrette possono provocare scosse elettriche

o incendi. Contatta il tuo centro di manutenzione autorizzato locale.

• Non inserire le mani o oggetti nelle prese o nelle valvole d'aria. Può causare lesioni.
• Non esporre animali o piante direttamente al flusso d'aria.
• Non usare l'unità per qualsiasi altro scopo, come la conservazione dei cibi o asciugare i panni.
• Non schizzare acqua sul condizionatore. Può causare scosse elettriche o malfunzionamento.
• Per sicurezza, assicurarsi di spegnere l'interruttore prima di eseguire qualsiasi manutenzione o pulizia o quando il prodotto non è in uso per un periodo di tempo prolungato. La polvere accumulata può causare incendio o scosse elettriche.
• Il condizionatore d'aria usa gas refrigeranti R410A.

Puoi anche avere questo manuale attraverso il tuo distributore locale o visitando il nostro sito web.

Trova gli indirizzi web di Electrolux per il tuo paese dalla tabella seguente.

Paese Indirizzo del sito web Paese Indirizzo del sito web
Albania www.electrolux.al Paesi Bassi www		.electrolux.nl
Austria www.electrolux.at Norvegia www.electrolux.no
Belgio www.electrolux.be Polonia www.electrolux.pl
Bulgaria	www.electrolux.bg	Portogallo	www.electrolux.pt
Croazia	www.electrolux.hr	Romania	www.electrolux.ro
Repubblica Ceca	www.electrolux.cz	Serbia	www.electrolux.rs
Danimarca	www.electrolux.dk Slovacchia	www.electrolux.sk
Finlandia	www.electrolux.fi	Slovenia	www.electrolux.sl
Francia www.electrolux.fr Spagna		www.electrolux.es
Germania	www.electrolux.de Svezia	www.electrolux.se
Grecia	www.electrolux.gr	Svizzera	www.electrolux.ch
Ungheria www.electrolux.hu Turchia		www.electrolux.com.tr
Italia	www.electrolux.it	Regno Unito e Irlanda	www.electrolux.co.uk
Lussemburgo	www.electrolux.lu

Visita www.electrolux.com per ulteriori informazioni

2. DESCRIZIONE DEL PRODOTTO

Tutte le immagini di questo manuale sono usate esclusivamente a scopo illustrativo. La forme reale dell'unità interna da te acquistata può differire leggermente sul pannello anteriore e sulla finestra del display. Prevale la forma reale.

2.1 Tipo di sdoppiamento

1 Pannello anteriore
2 Display digitale
3 Filtro dell'aria
4 Filtro pre-polvere
5 Griglia del flusso dell'aria orizzontale
6 Stecca del flusso dell'aria verticale (interno)
7 Tasto controllo manuale

8 Generatore al plasma freddo (se applicabile)
9 Telecomando
10 Tubo refrigerante
11 Tubo flessibile di scarico
12 Cavo di alimentazione
13 Piatto di fissaggio
14 Cavo di collegamento

3. PANNELLO DI CONTROLLO

1 Luce di indicazione wi-fi (opzionale) Si illumina quando il Wi-fi è attivato.
2 Luce di indicazione I Feel Si illumina quando I Feel è attivato.
3 Luce di indicazione Turbo Si illumina quando il Turbo è attivato.
4 Luce di indicazione TEMPERATURA
- Mostra le impostazioni della temperatura quando il condizionatore è operativo.
- Mostra il codice di malfunzionamento quando si verificano dei guasti.
5 Luce di indicazione Eco Si illumina quando Eco è attivato.
6 Luce healthy (opzionale) Si illumina quando Healthy è attivato.
7 Luce Repellente (opzionale) Si illumina quando Repellente è attivato.

4. TELECOMANDO

4.1 COME USARE IL TELECOMANDO

1. Tieni il telecomando dove il segnale può raggiungere il ricevitore dell'unità interna.
2. Quando si mette in funzione il condizionatore, assicurati che il telecomando stia pintando al segnale del ricevitore dell'unità interna.
3. Quando il telecomando invia un segnale, il simbolol lampeggerà per circa 1 secondo sul display del telecomando.
4. L'unità interna riconoscerà il segnale con un bip quando riceverà il segnale dal telecomando.
5. Premere il pulsante del telecomando e rinvia il segnale se non senti un bip dall'unità interna.

• Il condizionare d'aria non funzionerà se le tende, le porte e altri materiali bloccano il segnale dal telecomando all'unità interna.
• Evitare che qualsiasi liquido cadi nel telecomando. Non esporre il telecomando alla luce solare diretta o al calore.
• Se il segnale a infrarossi del ricevitore sull'unità interna è esposta alla luce solare diretta, il condizionatore potrebbe non funzionare correttamente. Usare le tende per prevenire che la luce solare cada sul ricevitore.
• Se altri apparecchi elettrici raggiungono il telecomando, sposta questi apparecchi o consulta il tuo rivenditore locale.

4.2 Posizione del telecomando

Fig.01

• Tieni il telecomando dove il segnale può raggiungere il ricevitore dell'unità interna (è consentita una distanza massima di 8 m).
• Quando selezioni l'operazione timer, il telecomando trasmette automaticamente un segnale all'unità interna a un'ora specificata.
• Se mantieni il telecomando in una posizione che ostacola una trasmissione del segnale corretta, potrebbe verificarsi uno scarto temporale fino a 15 minuti.
• Quando il telecomando invia un segnale, il simbolo 📌 lampeggerà per circa 1 secondo sul display. L'unità interna riconoscerà il segnale con un bip quando riceverà un segnale efficace.

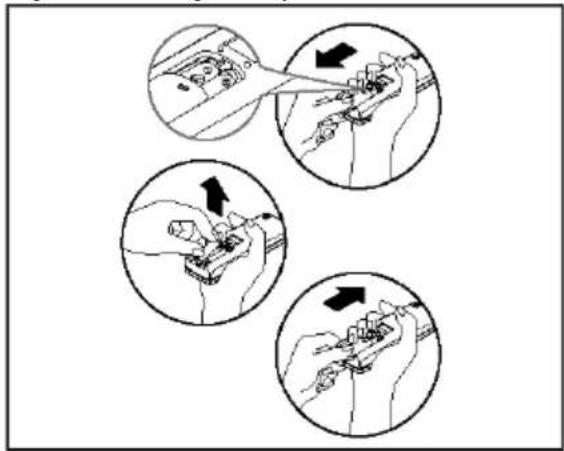

4.3 Installazione/sostituzione della batteria

Fig.02 • Togli il coperchio del vano batteria e

inserisci due nuove batterie a secco alcaline (2x AAA 1.5 Volt). Assicurati che la polarità (+) o (-) sia inserita correttamente.

- Riposiziona il coperchio del vano batteria.

• Quando si cambiano le batterie, non usare batterie vecchie o diverse, altrimenti ciò può causare problemi con il telecomando.
• Se il telecomando non viene usato per lungo tempo, rimuovere le batterie poiché le batterie vecchie potrebbero perdere o corrodere e danneggiare il telecomando.
• La durata della batteria con il normale utilizzo è di sei mesi.
• Se il telecomando non funziona normalmente, rimuovi e reinserisci le batterie. Se il funzionamento anomalo continua, sostutiscile con nuove batterie.

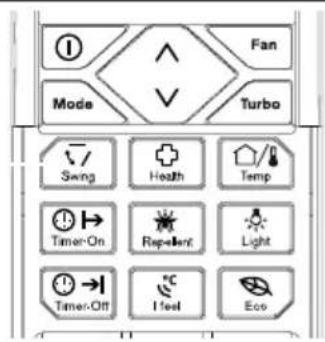

5. DESCRIZIONE TELECOMANDO

1 Pulsante ON/OFF (ON/OFF)
2 Pulsante UP/DOWN (SU/GIU')
3 Pulsante Mode (Modalità)
4 Pulsante Swing (Oscilla)
5 Pulsante Timer-On (Timer On)
6 Pulsante Timer-Off (Timer Off)
7 Pulsante I Feel (lo sento)
8 Pulsante Fan Speed (Velocità ventola)
9 Pulsante Turbo (Turbo)
10 Pulsante Health (Salute) (Pulsante Clock (Orologio)) ^1
11 Pulsante Temp (Temperatura)
12 Pulsante Light (Luce)
13 Pulsante Repellent (Repellente) (Pulsante X-Fan (X-Fan)) ^2
14 Pulsante Eco (Eco)

Il pulsante Clock (Orologio) ^1 appare nei modelli senza la funzione Health.

Il pulsante X-Fan (X-Fan) ^2 appare nei modelli senza la funzione Repellent.

PULSANTE ON/OFF (ON/OFF)

Premere il pulsante per accendere l'unità. Premere il pulsante per spegnere l'unità.

PULSANTE UP/DOWN (SU/GIU')

Premere il pulsante per aumentare/ diminuire la temperatura. Tenere premuto il pulsante per due secondi per accelerare il processo. Rilascia il pulsante per impostare la temperatura e inviare l'ordine che il segnale °C/°F sarà visualizzato costantemente.

Intervallo di temperatura: 16-30 °C (61-86 °F). Nelle funzioni Timer-On/Off o Orologio, usa il pulsante orologio o regolazione timer.

PULSANTE MODE (MODALITÀ)

Premere il pulsante per impostare la modalità di funzionamento: AUTO, DRY, FAN, COOL e HEAT. Impostazione predefinita: AUTO.

- Solo per i modelli di raffreddamento, non c'è alcuna modalità HEAT disponibile.

- In modalità AUTO, l'utente può toccare i comandi per impostare la temperatura desiderata e memorizzare la temperatura del prodotto da impostare nell'utilizzo successivo.

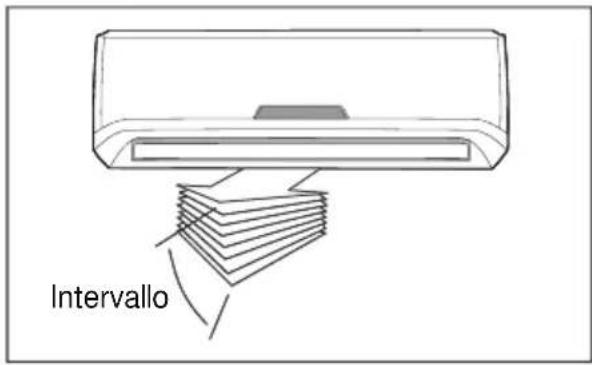

PULSANTE SWING (OSCILLA)

Premere questo pulsante, la stecca oscillerà automaticamente in alto e in basso. Premere di nuovo per cancellarlo e la stecca resterà nella loro posizione.

PULSANTE TIMER ON (TIMER ON)

Premere il pulsante per impostare la funzione timer per accendere l'unità.

Se lampeggia il simbolo TIMER ON "☐→", premere il pulsante UP o DOWN per impostare l'ora. Tenere premuto il pulsante per due secondi per accelerare il processo. Premere il pulsante per impostare l'ora. Impostazione predefinita: 8:00 (modalità 24 ore). Premere di nuovo il pulsante per impostare la funzione timer.

PULSANTE TIMER OFF (TIMER OFF)

Premere il pulsante per impostare la funzione timer per spegnere l'unità. Se lampeggia il simbolo TIMER OFF " ⏻→l", premere il pulsante UP o DOWN per impostare l'ora. Tenere premuto il pulsante per due secondi per accelerare il processo. Premere il pulsante per impostare l'ora. Impostazione predefinita: 8:00 (modalità 24 ore). Premere di nuovo il pulsante per impostare la funzione timer.

PULSANTE I FEEL (IO SENTO)

Premere il pulsante per abilitare o disabilitare la funzione I FEEL. Se la funzione I FEEL è abilitata, il simbolo I FEEL "℃" apparirà. Se è abilitato il simbolo I FEEL, il telecomando inviare la temperatura ambiente all'unità principale ogni 10 minuti o quando premi uno di questi pulsanti.

PULSANTE FAN SPEED (VELOCITÀ VENTOLA)

Premere il pulsante per impostare la velocità della ventola: AUTO, LOW, MEDIUM e HIGH. Impostazione predefinita: AUTO. In modalità DRY, può essere impostato solo LOW.

In modalità COOL o HEAT, premere il pulsante per abilitare o disabilitare la funzione turbo. Se la funzione turbo è abilitata, il simbolo apparirà turbo "Turbo". Se la funzione turbo è abilitata, l'unità funzionerà in modalità turbo per raffreddare o riscaldare rapidamente in modo che la temperatura ambiente si avvicina il più possibile a quella impostata.

PULSANTE CLOCK (OROLOGIO) (OPZIONALE)

Premere il pulsante per impostare l'orologio. Se lampeggia il simbolo

dell'orologio "☐", premere il pulsante UP o DOWN per impostare l'ora. Tenere premuto il pulsante per due secondi per accelerare il processo. Premere il pulsante CLOCK per impostare l'orologio. Il simbolo dell'orologio smette di lampeggiare.

PULSANTE HEALTH (SALUTE) (OPZIONALE)

Premere il pulsante per abilitare o disabilitare il funzionamento del filtro salute. Se la funzione HEALTH è abilitata, il simbolo HEALTH "apparirà".

PULSANTE TEMP (TEMPERATURA)

Premere il pulsante per modificare la temperatura impostata sul display del telecomando per la temperatura Ambiente o Esterna.

Per vedere la temperatura ambiente, apparirà il simbolo "☐".

Per vedere la temperatura esterna, apparirà il simbolo "☐".

PULSANTE LIGHT (LUCE)

Premere il pulsante per accendere o spegnere il displau dell'unità interna. Quando si accende, il simbolo luminoso "→" apparirà. Impostazione predefinita: OFF.

PULSANTE X-FAN (X-FAN) (OPZIONALE)

In modalità COOL o DRY, premere il pulsante per abilitare o disabilitare la funzione X-FAN. Se la funzione X-FAN è abilitata, il simbolo X-FAN "apparirà . Impostazione predefinita: OFF.

PULSANTE REPELLENT (REPELLENTE) (OPZIONALE)

In modalità COOL o DRY, premere il pulsante per abilitare o disabilitare la funzione Repellent. Se la funzione Repellent è abilitata, il simbolo Repellent "apparirà . Impostazione predefinita: OFF.

PULSANTE ECO (ECO)

In modalità COOL o DRY, premere il pulsante per abilitare o disabilitare la funzione Eco. Se la funzione ECO è abilitata, il simbolo ECO "apparirà . Impostazione predefinita: OFF.

Questo è l'ideale per gli utentii da usare durante il sonno.

6. INDICATORE DISPLAY TELECOMANDO

1 Indicatore di trasmissione
2 Display X-Fan
3 Pulsante Repellente (opzionale)
4 Display I Feel
5 Pulsante WIFI (WI-FI) (opzionale)
6 Display Temperatura - Esterna
7 Display Temperatura - Ambiente
8 Display temperatura
9 Display Orologio
10 Display Timer-On
11 Display Modalità

12 Display Velocità ventola
13 Display Turbo
14 Display Eco
15 Pulsante Salute (opzionale)
16 Display Oscilla
17 Display °C/°F
18 Display Luce
19 Display imposta Timer
20 Display Blocco
21 Display Timer-Off

INDICATORE DI TRASMISSIONE

Visualizza quando il controllo trasmette i segnali all'unità interna.

DISPLAY X-FAN

Visualizza quando la funzione X-Fan è abilitata.

Per i modelli senza il pulsante X-FAN, per abilitare la funzione X-Fan devi premere i pulsanti MODE e ECO contemporaneamente.

DISPLAY REPELLENTE

Visualizza quando la funzione Repellente è abilitata.

Non c'è alcun indicatore del genere per i modelli senza funzione Repellente.

DISPLAY | FEEL

Visualizza quando la funzione I Feel è abilitata.

DISPLAY WI-FI

Visualizza quando la funzione WI-FI è attivata premendo i pulsanti TURBO e MODE contemporaneamente.

Premere i pulsanti per 10 secondi, il telecomando invierà il codice reset WI-FI e attiva la funzione WI-FI.

DISPLAY TEMPERATURA

Visualizza quando la temperatura mostra sullo schermo LCD la TEMP ambiente o esterna. Si può passare da una parte all'altre premendo il pulsante Temperatura.

DISPLAY TEMPERATURA

Visualizza la temperatura ambiente o impostata in °C o °F.

DISPLAY OROLOGIO

Visualizza quando la funzione Orologio è abilitata.

Per i modelli senza il pulsante OLOCK, per abilitare la funzione Orologio devi premere i pulsanti MODE e TEMP contemporaneamente.

DISPLAY TIMER-ON

Visualizza quando la funzione Timer-On è abilitata.

DISPLAY MODALITÀ

Visualizza la modalità corrente selezionata. Include AUTO, DRY, FAN, COOL e HEAT.

Visualizza la velocità ventola selezionata: AUTO, LOW, MED e HIGH. Non appare nulla quando la velocità della ventola è selezionata in velocità AUTO. Quando la modalità AUTO o DRY è selezionata, non verrà visualizzato alcun segnale.

DISPLAY TURBO

Visualizza quando la funzione Turbo è abilitata.

DISPLAY ECO

Visualizza quando la funzione Eco è abilitata.

DISPLAY HEALTH

Visualizza quando la funzione Health è abilitata.

Non c'è alcun indicatore del genere per i modelli senza funzione Health.

DISPLAY OSCILLA

Visualizza quando la funzione Oscilla è abilitata.

DISPLAY °C/°F

Visualizza quando la modalità °C o °F è selezionata.

Spegni il telecomando e passa da°C/°F e viceversa premendo i pulsanti MODE e DOME contemporaneamente.

DISPLAY LUCE

Visualizza quando la funzione Luce è abilitata.

DISPLAY TIMER

Visualizza l'ora (deve essere impostata) e/o l'ora di accensione/spegnimento del timer.

DISPLAY BLOCCO

Visualizza quando la funzione Blocco è abilitata.

Premere i pulsanti MODE e FAN contemporaneamente, puoi bloccare e sbloccare il telecomando.

DISPLAY TIMER-OFF

Visualizza quando la funzione Timer-Off è abilitata.

7. PRIMO UTILIZZO

1. Assicurarsi che l'unità sia collegata e che la corrente sia disponibile.
2. Assicurarsi che le batterie siano inserite correttamente nel telecomando (le luci sul telecomando si accenderanno).
3. Puntare il telecomando all'unità interna e premere il pulsante ON/OFF per accendere l'unità.
4. Impostare l'ora con i pulsanti Comando e confermare premendo il pulsante CLOCK.

- In caso di interruzione elettrica o di spegnimento del prodotto quando si rimuove il cavo di alimentazione o anche quando

si cambiano le batterie del telecomando il microprocessore tornerà in modalità AUTO.

- La modalità di funzionamento è AUTO. Una volta selezionata la modalità di funzionamento con il telecomando, le condizioni di funzionamento saranno salvate nella memoria del microcomputer dell'unità interna. La volta successiva il condizionatore inizierà a funzionare nelle stesse condizioni quando premerai semplicemente i pulsanti ON/OFF del telecomando.

8. COME USARE IL TELECOMANDO

Assicurarsi che l'unità sia collegata e che la corrente sia disponibile. L'indicatore FUNZIONAMENTO sul display del pannello dell'unità interna si illuminerà.

Funzionamento automatico

1. Premere il pulsante ON/OFF (A) per avviare il condizionatore.
2. Premere il pulsante MODE (B) per selezionare AUTO.
3. Premere il pulsante UP/DOWN (C) per impostare la temperatura desiderata. La temperatura può essere impostata in un intervallo di 16°C/61°F\~30°C/88°F in incrementi di 1°C/1°F. (20°C/68°F\~28°C/82°F solo per i modelli egiziani)
4. Premere il pulsante ON/OFF (A) per spegnere il condizionatore.

- In modalità AUTO, il condizionatore può scegliere logicamente la modalità di raffreddamento, Ventilazione, Riscaldamento e Deumidificante, sentendo la differenza tra la reale temperatura ambiente e la temperatura impostata sul telecomando.

• In modalità AUTO, può essere attivata la velocità della ventola.
• Se la modalità AUTO non ti va bene, la modalità desiderata può essere selezionata manualmente.

Funzionamento Deumificante

1. Premere il pulsante ON/OFF (A) per avviare il condizionatore.
2. Premere il pulsante MODE (B) per selezionare DRY.
3. Premere il pulsante UP/DOWN (C) per impostare la temperatura desiderata. La temperatura può essere impostata in un intervallo di 16°C/61°F\~30°C/88°F in incrementi di 1°C/1°F. (20°C/68°F\~28°C/82°F solo per i modelli egiziani)
4. Premere il pulsante ON/OFF (A) per spegnere il condizionatore.

• In modalità Deumidificante, non puoi cambiare la velocità della ventola. È già impostata automaticamente a bassa velocità.
• In modalità Deumidificante, la funzione Turbo potrebbe non essere disponibile.

Funzionamento Raffreddamento/Riscaldamento/Ventilazione

1. Premere il pulsante ON/OFF (A) per avviare il condizionatore.
2. Premere il pulsante MODE (B) per selezionare la modalità COOL, HEAT o FAN.
3. Premere il pulsante UP/DOWN (C) per impostare la temperatura desiderata. La temperatura può essere impostata in un intervallo di 16°C/61°F\~30°C/88°F in incrementi di 1°C/1°F. (20°C/68°F\~28°C/82°F solo per i modelli egiziani)
4. Premere il pulsante FAN SPEED (D) per selezionare la velocità della ventola in quattro stadi - AUTO, LOW, MED, o HIGH.
5. Premere il pulsante ON/OFF (A) per spegnere il condizionatore.

Non c'è alcuna opzione di riscaldamento per i modelli a solo raffreddamento.

Funzionamento Oscillazione

A

1. Quando si preme il pulsante (A) una volta e velocemente, è attivata la direzione del flusso della stecca dell'aria condizionata. L'angolo di spostamento della stecca è di 6º per ogni pigiata. Tenere premuto il pulsante per spostare la stecca nella posizione desiderata.
2. Se si tiene premuto il pulsante SWING senza rilasciarlo per altri 2 secondi, è attivata l'opzione di oscillazione automatica della stecca. La stecca orizzontare oscillerà su/giù automaticamente. Premere di nuovo per fermarla.

Quando la stecca oscilla o si muove verso una posizione che ne influenzerebbe l'effetto del riscaldamento o del raffreddamento dell'aria condizionata, la direzione dell'oscillazione/del movimento cambierà velocemente.

Funzionamento Timer

Premere il pulsante TIMER ON (A) può impostare l'ora di accensione automatica dell'unità. Premere il pulsante TIMER OFF (B) può impostare l'ora di spegnimento automatico dell'unità.

Impostare l'ora di accensione automatica.

1. Premere il pulsante TIMER ON. Il segnale →8:00 lampeggerà sul display nel caso del primo utilizzo dell'impostazione di accensione automatica. In caso contrario, lampeggerà l'ultimo orario impostato. Ora è pronto per resettare l'ora di accensione automatica all'AVVIO del funzionamento.
2. Premere il pulsante UP/DOWN per selezionare l'ora di accensione automatica desiderata. Ogni volta che si preme il pulsante, l'ora aumenta di 1 minuto per volta, tenendo il pulsante premuto, il tempo scorrerà più rapidamente sul display.
3. Premere il pulsante TIMER ON di nuovo per confermare l'ora impostata. Il segnale "→" rimarrà sul display.
4. Per cancellare le impostazioni, premere di nuovo il pulsante TIMER ON. Assicurati che il segnale“→” sul display sia spento.

Impostare l'ora di spegnimento automatico.

1. Premere il pulsante TIMER OFF. Il segnale 17:00, lampeggerà sul display nel caso del primo utilizzo dell'impostazione di accensione automatica. In caso contrario, lampeggerà l'ultimo orario impostato. Ora è pronto per resettare l'ora di accensione automatica allo SPEGNIMENTO del funzionamento.

2. Premere il pulsante UP/DOWN per selezionare l'ora di spegnimento automatico desiderata. Ogni volta che si preme il pulsante, l'ora aumenta di 1 minuto per volta, tenendo il pulsante premuto, il tempo scorrerà più rapidamente sul display.

3. Premere il pulsante TIMER OFF di nuovo per confermare l'ora impostata. Il segnale “💡→!” rimarrà sul display.

4. Per cancellare le impostazioni, premere di nuovo il pulsante TIMER OFF. Assicurati che il segnale“➀→l” sul display sia spento.

• L'ora di funzionamento della funzione timer impostata dal telecomando dipende dall'ora dell'Orologio. Controllare che l'orologio sul telecomando sia impostato correttamente per prevenire un malfunzionamento.
• L'ora di funzionamento effettiva impostata sul telecomando è limitata a 24 ore.

Esempi di impostazione delTimer

TIMER ON (Funzione di accensione automatica)

Si consiglia questa funzione quando desideri che l'unità si deve accendere automaticamente prima di tornare a casa. Il condizionatore inizierà a funzionare automaticamente all'ora impostata.

Esempio:

Sono le 8:00 e desideri che il condizionatore inizi a funzionare alle 18.

1. Premere il pulsante TIMER ON.
2. Imposta l'ora desiderata premendo ripetutamente o tenendo premuto i pulsanti di controllo fino a che 18:00 appare sul display del telecomando.
3. Conferma l'orario impostato puntando il telecomando all'unità interna e premendo di nuovo il pulsante TIMERON. Il simbolo "→" resterà sul display del telecomando. L'indicatore Timer sul display del pannello dell'unità interna si illuminerà.

TIMER OFF (Funzione di spegnimento automatico)

Si consiglia questa funzione quando desideri che l'unità si deve spegnere automaticamente prima di tornare a casa. Il condizionatore smetterà di funzionare automaticamente all'ora impostata.

Esempio:

Esempio: Sono le 18:00 e desideri che il condizionatore smetta di funzionare alle 23:55.

1. Premere il pulsante TIMER OFF.
2. Imposta l'ora desiderata premendo ripetutamente o tenendo premuto i pulsanti di controllo fino a che 23:55 appare sul display del telecomando.
3. Conferma l'orario impostato puntando il telecomando all'unità interna e premendo di nuovo il pulsante TIMER-OFF. Il simbolo "→" resterà sul display del telecomando. L'indicatore Timer sul display del pannello dell'unità interna si illuminerà.

TIMER COMBINATO (Imposta i timer di ACCENSIONE e SPEGNIMENTO contemporaneamente)

TIMER OFF → TIMER ON (Funzionamento On → Stop → Start)

Quest'opzione è utile quando vuoi fermare il condizionatore dopo che sei andato a letto e riavviarlo al mattino quando ti svegli o torni a casa.

Esempio:

Sono le 8:00 e desideri che il condizionatore smetta di funzionare alle 9.30 e si riavvii alle 18:00.

1. Premere il pulsante TIMER OFF.

2. Imposta l'ora desiderata premendo ripetutamente o tenendo premuto i pulsanti UP/DOWN fino a che 09:30 appare sul display del telecomando.

3. Conferma l'orario impostato puntando il telecomando all'unità interna e premendo di nuovo il pulsante TIMER-OFF.
4. Premere il pulsante TIMER ON.
5. Imposta l'ora desiderata premendo ripetutamente o tenendo premuto i pulsanti UP/DOWN fino a che 18:00 appare sul display del telecomando.
6. Conferma l'orario impostato puntando il telecomando all'unità interna e premendo di nuovo il pulsante TIMER-ON. Il simbolo “!→!” e “”|→ sono visualizzati sul telecomando e la funzione è attivata.

TIMER ON → TIMER OFF (Funzionamento Off → Start → Stop)

Quest'opzione è utile quando desideri avviare il condizionatore prima di svegliarti e spegnerlo prima di andartene di casa.

Esempio:

Sono le 22:00 e desideri che il condizionatore inizi a funzionare alle 6.30 e smetta alle 9:30.

1. Premere il pulsante TIMER ON.
2. Imposta l'ora desiderata premendo ripetutamente o tenendo premuto i pulsanti UP/DOWN fino a che 06:30 appare sul display del telecomando.
3. Conferma l'orario impostato puntando il telecomando all'unità interna e premendo di nuovo il pulsante TIMER-ON.
4. Premere il pulsante TIMER OFF.
5. Imposta l'ora desiderata premendo ripetutamente o tenendo premuto i pulsanti UP/DOWN fino a che 18:00 appare sul display del telecomando.
6. Conferma l'orario impostato puntando il telecomando all'unità interna e premendo di nuovo il pulsante TIMER-OFF. Il simbolo ⚙→I" e "●|→" sono visualizzati sul telecomando e la funzione è attivata.

IMPOSTARE L'OROLOGIO

Prima di avviare il funzionamento del condizionatore, impostare l'orologio del telecomando usando la procedura fornita in questa sezione. Il pannello dell'orologio sul telecomando visualizzarà l'ora a prescindere dal fatto che il condizionatore sia in funzione o meno. Dopo aver inserito le batterie nel telecomando, sarà visualizzato 1200 e inizierà a lampeggiare.

1. Premere il pulsante UP/DOWN per impostare l'ora desiderata.
2. Quando l'ora desiderata è stata ottenuta, premere di nuovo il pulsante CLOCK o dopo 5 secondi senza alcuna operazione l'orologio smette di lampeggiare e l'orologio è selezionato.
3. Premere il pulsante CLOCK e il display dell'orologio inizierà a lampeggiare. Segui i passi 1 e 2 per impostare un nuovo orario.

Per i modelli senza il pulsante OLOCK, per abilitare la funzione Orologio devi premere i pulsanti MODE e TEMP contemporaneamente.

Quando premi il pulsante ECO/ SLEEP (A), sarà attivata la funzione di risparmio economico, la temperatura impostata aumenterà(raffreddamento) o dimuinirà(riscaldamento) di 1°C(1°F) nella prima 1 ora successiva e di un altro 1°C(1°F) dopo un'altra 1 ora. Questa nuova temperatura sarà mantenuta per 5 ore prima di tornare ala temperatura selezionata in origine.

La funzione Eco/Sleep è disponibile solo nei funzionamenti Raffreddamento, Riscaldamento e AUTO.

Quando premi il pulsante I FEEL(A), sarà attivata la funzione I Feel, il telecomando funzionerà come il telecomando di un termostato, fornendo un controllo della temperatura preciso e il massimo comfort. Il telecomando invia informazioni sulla temperatura del posto all'unità interna ogni dieci (10) minuti. Il condizionatore terminerà il funzionamento di I Feel se non viene ricevuta alcuna informazione sulla temperatura dal telecomando per i successivi undici (11) minuti.

Premi il pulsante HEALTH (A) per attivare la funzione Plasma Attivo. Il generatore di Plasma Attivo rilascia il plasma che può eliminare i batteri, i virus, le polveri e altri agenti dannosi nell'aria. Si consiglia questa funzione quando la qualità dell'aria interna è pessima.

In modalità COOL e DRY, premi il pulsante REPELLENT (A) per attivare la funzione Repellente.

Funzionamento X-Fan

In modalità COOL e DRY, premere il pulsante X-FAN (A) per attivare la funzione X-Fan. Premere il pulsante X-FAN per attivare l'auto-pulizia. Dopo che l'unità è spenta la ventola interna continuerà il funzionamento per 2 minuti per asciugare l'unità interna e prevenire la crescita di batteri e muffa.

Per i modelli senza il pulsante X-FAN, per abilitare la funzione X-Fan devi premere i pulsanti MODE e ECO contemporaneamente.

In modalità HEAT, premere il pulsante MODE (A)e il pulsante LIGHT (B) contemporaneamente per abilitare il funzionamento Riscaldamento 8°C(46°F). Apparirà la temperatura “8°C(46°F)” impostata, premere il pulsante MODE (A) e il pulsante LIGHT (B) di nuovo contemporaneamente per terminare il funzionamento.

• Nella funzione Riscaldamento 8°C(46°F), la velocità della ventola sarà impostata in modalità AUTO e non può essere cambiata.
• Nella funzione Riscaldamento 8°C(46°F), la temperatura corrente impostata non può essere cambiata.
• La funzione Riscaldamento 8°C(46°F) e la funzione Eco non possono coesistere.

9. COME USARE L'UNITÀ INTERNA

ATTENZIONE!

• Non mettere in funzione il condizionatore per lunghi periodo con il flusso dell'aria impostato verso il basso in modalità raffreddamento o deumidificante. In caso contrario, potrebbe formarsi della condensa in superficie della stecca orizzontare, causando la caduta sul pavimento o sui mobili di umidità.

• Quando il condizionatore si avvia immediatamente dopo che è stato spento, la stecca orizzontate potrebbe non muoversi per circa 10 secondi. Stecca in posizione di chiusura.

• Regolare la direzione del flusso dell'aria correttamente altrimenti potrà causare disagio o temperature ambientali squilibrate.

• Regolare la stecca orizzontale usando il telecomando.
• Regolare la stecca verticale manualmente.

Impostare il flusso d'aria in direzione verticale (Su-Giù)

Eseguire questa funzione quando l'unità è in uso. Usare il telecomando per regolare la direzione del flusso dell'aria. La stecca orizzontale può essere mossa a intervalli di 6º per ogni pigiata o oscillare automaticamente su e giù.

Impostare il flusso d'aria in direzione orizzontale (sinistra-destra)

Spostare la stecca verticale per regolare il flusso dell'aria nella direzione che preferisci.

IMPORTANTE!

Non inserire le dita nel pannello del ventilatore e dell'aspirazione laterale. La ventola interna ad alta velocità potrebbe essere pericolosa.

• L'angolazione di apertura della stecca orizzontale non deve essere impostata troppo piccola, perché le prestazioni di RAFFREDDAMENTO o RISCALDAMENTO potrebbero essere indebolite a causa della zona del flusso d'aria troppo limitata.
• Non spostare la stecca orizzontale manualmente, altrimenti questa non sarà sincronizzata. Cessare il funzionamento, scollegare l'alimentazione per qualche secondo, quindi riavviare il condizionatore.
• Non mettere in funzione l'unità con la stecca orizzontale in posizione di chiusura.

Intervalli della temperatura di funzionamento
Modello tipo clima	Temperatura ambiente (Raffreddamento)	Temperatura ambiente (Riscaldamento)
T1	18°C~43°C	-7°C~24°C
T318°C~52°C		-7°C~24°C

Importante!

1. Sarà raggiunta la prestazione ottimale entro queste temperature di funzionamento. Se il condizionatore è usato al di fuori delle condizioni suddette, alcune protezioni di sicurezza potrebbero entrare in funzione e causare l'anormale funzionamento dell'unità.

2. Se il condizionatore funziona per lungo tempo in modalità raffreddamento e l'umidità è alta (oltre l'80%), l'acqua

condensata potrebbe colare dall'unità. Impostare la stecca del flusso dell'aria verticale alla sua angolazione massima (verticalmente al pavimento), e imposta la modalità della ventola su HIGH.

Suggerimento:

Per l'unità che usa una stufa elettrica, quando la temperatura ambiente è sotto i 0°C(32°F), consigliamo caldamente di tenere la macchina collegata per garantire il suo tranquillo funzionamento.

11. FUNZIONAMENTO DI EMERGENZA

Le unità sono dotate di un interruttore per avviare la modalità di funzionamento di emergenza. Ci si può accedere aprendo il pannello anteriore. Quest'interruttore è usato per il funzionamento manuale nel caso in cui il telecomando non funzioni o sia necessaria la manutenzione.

1. Aprire e sollevare il pannello anteriore a un angolazione fino a che rimane fisso con un clic.
2. Una pigiata dell'interruttore del controllo manuale porterà al funzionamento AUTO forzato. Se si preme l'interruttore due volte entro cinque secondi, l'unità funzionerà in condizioni COOL forzate.
3. Chiudere il pannello con decisione riportandolo alla sua posizione originale.

• L'unità deve essere spenta prima di mettere in funzione il pulsante di controllo manuale. Se l'unità è funzionante, continua a prememre il pulsante di controllo manuale fino a che l'unità si spegne.
• Quest'interruttore è usato solo a scopo di prova. Meglio non sceglierlo.
• Per ripristinare il funzionamento del telecomando, usa direttamente il telecomando.

Per ottenere una prestazione ottimale, nota quanto segue:

• Regolare il flusso dell'aria correttamente in modo che non colpisca le persone.
• Regolare la temperatura per raggiungere il più alto livello di comfort. Non regolare l'unità su livelli di temperatura eccessivi.
• Chiudere porte e finestre in modalità COOL o HEAT o le prestazioni saranno ridotte.
• Usa il pulsante TIMER ON sul telecomando per selezionare un

orario che desideri per avviare il tuo condizionatore.

• Non mettere alcun oggetto vicino a un'entrata o a un'uscita dell'aria, poiché l'efficienza del condizionatore può essere ridotta e il condizionatore può fermarsi.
• Pulire il filtro dell'aria periodicamente, altrimenti la prestazione di raffreddamento o riscaldamento potrebbero essere ridotti.
• Non mettere in funzione l'unità con la stecca orizzontale in posizione di chiusura.

13. PULIZIA E MANUTENZIONE

13.1 Prima della manutenzione

Spegnere il sistema prima della pulizia. Per pulire, asciugare con un panno morbido e asciutto. Non usare sbiancanti o abrasivi.

ATTENZIONE!

L'alimentazione deve essere scollegata prima dell pulizia dell'unità interna.

• Può essere usato un panno con acqua fredda sull'unità interna se è molto sporca. Asciugarla poi con un panno asciutto.
• Non usare un panno trattato chimicamente o un panno da spolvero per pulire l'unità.
  • Non usare benzene, solventi, polvere brillantante o solventi simili per pulire. Questi possono causare deformazioni o rotture nella superficie in plastica.
• Non usare mai acqua più calda di 40°C/104°F per pulire il pannello anteriore, potrebbe causare deformazioni e decolorazione.

13.2 PULIRE L'UNITÀ

Asciugare l'unità esclusivamente con un panno morbido e asciutto. Se l'unità è molto sporca, pulirla con un panno bagnato con acqua calda.

13.3 PULIRE | FILTRI

Un filtro dell'aria intasato riduce l'efficienza del raffreddamento di quest'unità. Pulire il filtro una volta ogni 2 settimane.

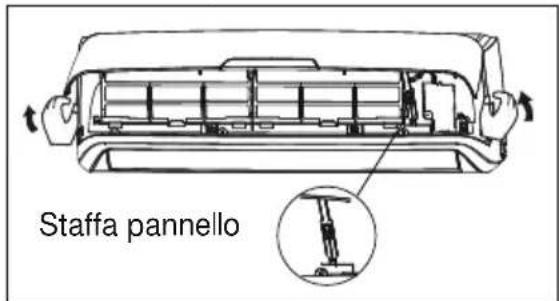

1. Sollevare il pannello anteriore dell'unità interna a un'angolazione fino a che si ferma con sostegno completo del supporto.

1. Tenere la maniglia del filtro e sollevarlo leggermente per estarlo dal porta filtro.

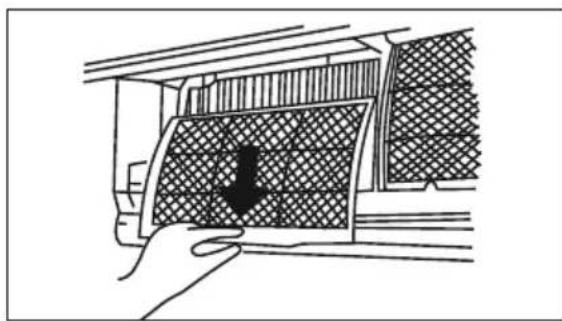

1. Quindi estrai il filtro della polvere verso il basso fuori dall'unità interna.

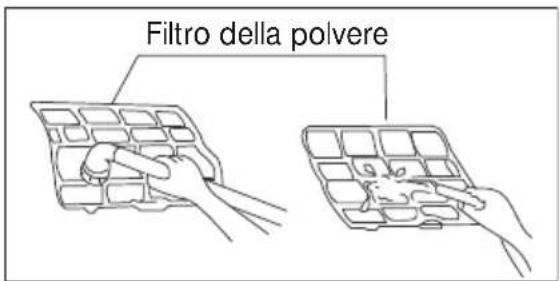

Pulire il filtro della polvere con un aspirapolvere, quindi asciugarlo in un luogo fresco.

1. Il filtro per la freschezza dell'aria salutare (se applicabile) come il filtro di carbone attivo / il filtro BIO / il filtro di vitamina C/ il filtro agli ioni d'argento sono fissi sul filtro della polvere.

2. Rimuovi il filtro salutare dal supporto del filtro per la polvere.

3. Pulire il filtro salutare almeno ogni 3 mesi e sostituirlo ogni 6 mesi.
   • Pulire l'aspirapolvere se possibile.

1. Rimettere il filtro per la freschezza dell'aria di nuovo in posizione.

1. Inserire la porzione superiore del filtro dell'aria nell'unità, facendo attenzione che le estremità sinistra e destra siano allineate correttamente e mettere il filtro in posizione.

13.4 PULIRE LA PRESA D'ARIA E IL PANNELLO

1. Usare un panno morbido e asciutto per pulirlo.
2. Posso essere usati acqua pura e un detergente leggero se è molto sporco.

ATTENZIONE!

• Non usare benzene, solventi, polvere brillantante o solventi simili per pulire. Questi possono causare deformazioni o rotture nella superficie.
• Per evitare il rischio di scosse elettriche o incendio, non lasciare che l'acqua entri nell'unità interna.
  • Non asciugare mai il flusso dell'aria nella stecca con violenza.
• Un condizionatore senza filtro dell'aria non può espellere la polvere dalla stanza, il che può causare malfunzionamenti dovuti all'accumulo.

13.5 SOSTITUZIONE DEI FILTRI

1. Rimuovere il filtro dell'aria.
2. Rimuovere il filtro rinfrescante dell'aria.
3. Installare un nuovo filtro rinfrescante dell'aria.
4. Reinstallare il filtro dell'aria e chiudere in sicurezza il pannello anteriore.

13.6 PREPARAZIONE PER UN'ESTESA INATTIVITÀ

Se pianifichi di non usare l'unità per un lungo periodo di tempo, esegui quanto segue:

1. Pulire l'unità interna e i filtri.
2. Mettere in funzione la ventola per circa mezza giornata per asciugare l'interno dell'unità.
3. Fermare il condizionatore e spegnere.
4. Rimuovere le batterie dal telecomando. L'unità esterna richiede pulizia e manutenzione periodica. Non cercare di farlo da soli. Rivolgersi al rivenditore o fornitore di servizi.

13.7 ISPEZIONE PRE-STAGIONALE

1. Controllare che il cablaggio non sia rotto o scollegato.
2. Pulire l'unità interna e i filtri.

3. Controllare che il filtro dell'aria sia installato.

4. Controllare se l'ingresso e l'uscita dell'aria sono bloccati se il condizionatore non è stato usato per lungo tempo.

ATTENZIONE!

• Non toccare le parti metalliche dell'unità quando si rimuove il filtro. Possono verificarsi lesioni quando si maneggiano estremità metalliche taglienti.
• Non usare acqua per pulire l'interno del condizionatore. L'esposizione all'acqua può distruggere l'isolamento, portando a possibili scosse elettriche.
• Quando si pulisce l'unità assicurarsi prima che la corrente e l'interruttore del circuito siano spenti.
• Non lavare il filtro dell'aria con acqua calda superiore a 40°C/104°F. Togliere completamente l'umidità e asciugarla all'ombra. Non esporlo direttamente al sole, potrebbe restringersi.

14. CONSIGLI DI FUNZIONAMENTO

Possono verificarsi i seguenti eventi durante il normale funzionamento.

1. Protezione del Compressore del condizionatore
2. Il compressore non può ripartire per 3-4 minuti dopo che si ferma.

Anti-aria fredda (solo per modelli riscaldamento e raffreddamento)

- L'unità è progettata per non soffiare aria fredda in modalità HEAT, quando lo scambiatore di calore interno è in una delle seguenti tre situazioni e la temperatura impostata non è raggiunta.

A) Quando il riscaldamento è appena iniziato.
B) Scongelamento.
C) Riscaldamento a bassa temperatura.

- La ventola interna o esterna smette di funzionare durante lo scongelamento (solo modelli riscaldamento e raffreddamento).

Scongelamento (solo per modelli riscaldamento e raffreddamento)

• Il gelo può essere generato dall'unità esterna durante il ciclo di calore quando la temperatura esterna è bassa e l'umidità è alta, portando a una scarsa efficienza del riscaldamento del condizionatore.
• In questa condizione il condizionatore smetterà di riscaldare e inizierà automaticamente a scongelare.

• La durata dello scongelamento può variare da 4 a 10 minuti secondo la temperatura esterna e la quantità di gelo accumulato sull'unità esterna.

• Una nebbia bianca fuoriesce dall'unità interna

- Si può generare una nebbia bianca dovuta a una grossa differenza di temperatura tra l'ingresso e l'uscita dell'aria in modalità COOL in un ambiente interno che ha un'alta umidità relativa.

• Una nebbia bianca può generarsi a causa dell'umidità generata dallo scongelamento quando il condizionatore si riavvia in modalità HEAT dopo lo scongelamento.
• Scarso rumore del congelatore
• Puoi sentire un basso sibilo quando il compressore sta funzionando o ha appena smesso di funzionare. Il rumore del refrigerante fluisce o si interrompe.
• Puoi anche sentire un basso cigolio quando il compressore sta funzionando o ha appena smesso di funzionare. Questo è causato dall'espansione nel calore e dalla contrazione nel freddo delle parti in plastica dell'unità quando cambia la temperatura.
• Si può udire un rumore a causa della stecca che riprende la sua posizione originale o quando l'interruttore è acceso.
• La polvere è soffiata via dall'unità interna

Questa è una condizione normale quando il condizionatore non è stato usato per un lungo periodo di tempo o durante il primo utilizzo dell'unità.

1. Un odore particolare fuoriesce dall'unità interna

Questo è causato dal fatto che l'unità interna espelle gli odore permeati dal materiale di costruzione, dai mobili o dal fumo.

1. Il condizionatore va solo in modalità FAN dalla modalità COOL o HEAT (solo per modelli raffreddamento e riscaldamento)

Quando la temperatura interna raggiunge le impostazioni della temperatura sul condizionatore, il compressore si fermerà automaticamente e il condizionatore passerà alla modalità solo FAN. Il compressore si riavvierà quando la temperatura interna si alzerà in modalità COOL o si abbasserà in modalità HEAT (dollo per modelli raffreddamento e riscaldamento) a un punto impostato.

1. Il condizionatore avvia la funzione Anti muffa dopo lo spegnimento dell'unità.

Quando si spegne l'unità in modalità COOL(AUTO COOL, FORCED COOL) e DRY, il condizionatore avvierà la funzione anti muffa per 7-10 minuti, se si spegne in modalità HEAT, l'unità continuerà a funzionare per circa 30 secondi alla velocità della ventola LOW, quindi interrompe il funzionamento e si spegne automaticamente.

L'acqua che cola si può generare sulla superficie dell'unità interna durante il raffreddamento in un'alta umidità relativa (umidità relativa superiore all'80%). Regolare la stecca orizzontale alla posizione massima della presa d'aria e selezionare la velocità della ventola HIGH.

1. Modalità riscaldamento (solo modelli raffreddamento e riscaldamento)

Il condizionatore assorbe calore dall'unità esterna e lo rilascia attraverso l'unità interna durante il riscaldamento. Quando la temperatura esterna cala, il calore assorbito dal condizionatore diminuisce di conseguenza.

Contemporaneamente, il caricamento del calore del condizionatore aumenta a causa della differenza maggiore tra temperatura interna ed esterna. Se non può essere raggiunta una temperatura confortevole dal condizionatore, ti suggeriamo di usare un dispositivo di riscaldamento supplementare.

1. Funzione di riavvio automatico

2. L'interruzione elettrica durante il funzionamento fermerà completamente l'unità.

3. Per l'unità senza l'opzione di riavvio automatico, quando la corrente fè ripristinata, l'indicatore OPERATION sull'unità interna inizia a lampeggiare. Per riavviare il funzionamento, premi il pulsante ON/OFF sul telecomando. Per l'unità che possiede l'opzione di riavvio automatico, quando la corrente è ripristinata, l'unità si riavvia automaticamente con tutte le impostazioni prededenti salvate dalla funzione memoria.

15. RISOLUZIONE DEI PROBLEMI

Problema	L'indicatore OPERATION (RUN) o altri indicatori conti-nuano a lampeggiare.	L'unità potrebbe smettere di funzionare o continuare a funzionare in condizioni di sicurezza (a seconda dei modelli). Attendere per circa 10 minuti, il guasto potrebbe risolversi automaticamente; se non accade scollegare la corrente e ricollegarla. Se il problema persiste, scollegare la corrente e contattare il centro di manutenzione più vicino.
	Se appare uno dei seguenti codici nell'area display: C5, F0, F1, F2, E1, E5, E8, H3, H6 o U8
	I fusibili si guastano di frequente o l'interruttore non funziona di frequente.	Fermare immediatamente il condi-zionatore, scollegare la corrente e contattare il centro di manutenzione più vicino.
	Altri oggetti o l'acqua cade nel condizionatore.
	Si sentono odori terribili o suoni anomali.
	Il codice H1 compare nell'a-rea display.	È normale. L'unità è in scongelamento e il riscaldamento ricomincerà presto.
	Il codice AL compare nell'a-rea display.	È normale. L'unità è in X-fan.

Malfunzionamenti	Causa Cosa va fatto?
L’unità non parte	Interruzione di corrente Attendere il ripristino della corrente.
	L’unità può diventare senza fili.	Verifica che la spina sia assicurata alla presa a muro.
	Il fusibile potrebbe essere guasto.	Sostituire il fusibile.
	La batteria nel telecomando potrebbe essere guasta.	Sostituire la batteria.
	L’ora che hai impostato con il timer non è corretta.	Attendere o annullare l’impostazione del timer.
L’unità non raffredda o riscalda (solo modelli raffreddamento/ riscaldamento)la stanza molto bene mentre l’aria fuoriesce dal condizionatore.	Impostazione della temperatura non corretta.	Impostare la temperatura correttamente. Per il metodo dettagliato, consultare la sezione “Uso del telecomando”.
	Il filtro dell’aria è bloccato. Pulire il filtro dell’aria.
	Le porte o le finestre sono aperte.	Chiudere le porte o le finestre.
	L’ingresso dell’aria dell’unità interna o esterna è stato bloccato.	Eliminare pe prima cosa le ostruzioni, poi riavviare l’unità.
	La protezione di 3 minuti del compressore è stata attivata.	Attendere
Se il problema non è stato risolto, contattare un rivenditore locale o il centro di manutenzione più vicino. Assicurarsi di informarli dettagliatamente circa i malfunzionamenti e del numero del modello dell’unità. Non cercare di riparare l’unità da solo. Consultare sempre un servizio di manutenzione autorizzato.

16. SMALTIMENTO CORRETTO DEL PRODOTTO

Questo simbolo indica che il prodotto non deve essere smaltito insieme all'altra spazzatura domestica in tutta la UE. Per prevenire possibili danni all'ambiente o alla salute umana a causa dello smaltimento incontrollato dei rifiuti, riciclarlo responsabilmente per promuovere il riutilizzo sostenibile delle risorse materiali. Per riportare il dispositivo usato, usare i sistemi di raccolta o contattare il rivenditore da cui si è acquistato il prodotto. Possono prendere questo prodotto per un riciclo sicuro per l'ambiente.

TREŚĆ UMOWY

1. INSTRUKCJE BEZPIECZEŃSTWA....56
2. OPIS PRODUKTU....58
3. PANEL STEROWANIA....59
4. PILOT ZDALNEGO STEROWANIA ....59
5. OPIS PILOTA ZDALNEGO STEROWANIA....61
6. WYŚWIETLACZ PILOTA ZDALNEGO STEROWANIA....63
7. PIERWSZE UŻYCIE....64
8. JAK KORZYSTAĆ Z PILOTA ZDALNEGO STEROWANIA....65
9. JAK KORZYSTAĆ Z JEDNOSTKI WEWNETRZNEJ....72
10. TEMPERATURA PRACY ....73
11. PRACA AWARYJNA....73
12. OPTYMALNA PRACA....74
13. CZYSZCZENIE I KONSERWACJA....74
14. WSKAZÓWKI DOTYCZĄCE OBSŁUGI....76
15. ROZWIAZYWANIE PROBLEMÓW....78
16. PRAWIDŁOWA UTYLIZACJA PRODUKTU .....79

MYŚLIMY O TOBIE
