Tyyppi	Split-ilmalämpöpumppu
Jäähdytysteho	2,5 kW (8 500 BTU/h)
Lämmitysteho	2,8 kW (9 550 BTU/h)
Energiatehokkuusluokka	A++ (jäähdytys), A+ (lämmitys)
Kylmäaine	R32
Kompressorityyppi	Invertteri
Ilmavirta	550 m³/h
Melutaso (sisäyksikkö)	40 dB(A) (pieni nopeus)
Melutaso (ulkoyksikkö)	55 dB(A)
Sisäyksikön mitat (L x K x S)	800 x 300 x 200 mm
Ulkoyksikön mitat (L x K x S)	800 x 600 x 300 mm
Sisäyksikön paino	10 kg
Ulkoyksikön paino	30 kg
Virtalähde	220-240 V / 50 Hz
Ohjaustyyppi	Kaukosäädin (mukana)
Suodatintyyppi	Pestävä antibakteerinen suodatin
Toiminnot	Viilennys, Lämmitys, Tuuletus, Kuivatus, Auto, Uni, Ajastin
Itsepuhdistustoiminto	Kyllä
Takuu	2 vuotta (osat ja työ)

Usein kysytyt kysymykset - EXI22HJIWE ELECTROLUX

Kuinka usein ilmansuodatin tulisi puhdistaa tai vaihtaa?

Puhdista pestävä antibakteerinen suodatin 2 viikon välein runsaan käytön aikana. Vaihda se 6-12 kuukauden välein tai jos se on vaurioitunut.

Mitä teen, jos ilmastointilaite ei viilennä?

Tarkista, onko suodatin likainen, termostaatti asetettu oikein ja ulkoyksikköä ei ole tukittu. Jos ongelma jatkuu, ota yhteyttä Electrolux-huoltoon.

Kuinka asetan ajastimen kaukosäätimellä?

Paina TIMER-painiketta kaukosäätimessä. Käytä +/- asettaaksesi haluamasi päälle- tai poiskytkentäajan. Laite käynnistyy/pysähtyy automaattisesti.

Mitä näytön virhekoodit tarkoittavat?

Yleisiä koodeja: E1 (anturivika), E2 (jäätymissuoja), E3 (korkea paine). Katso täydellinen luettelo ja nollausohjeet käsikirjasta.

Voinko käyttää ilmastointilaitetta jatkojohdolla?

Ei, kytke aina suoraan erilliseen 220-240V -pistorasiaan. Jatkojohdot voivat aiheuttaa jännitehäviön ja tulipalovaaran.

Kuinka puhdistan ulkoyksikön?

Sammuta laite. Käytä pehmeää harjaa tai imuria pölyn poistamiseen kierukoista ja rivoista. Vältä vettä sähköosissa.

Mikä on suositeltu lämpötila-asetus energiansäästöön?

Aseta termostaatti 24-26°C jäähdytykselle ja 20-22°C lämmitykselle. Käytä ECO-tilaa pienemmän energiankulutuksen saavuttamiseksi.

Miksi sisäyksiköstä tippuu vettä?

Tämä on normaalia, jos poistoputki on tukossa tai laite on asennettu väärin. Puhdista poistoallas ja tarkista putkisto tukosten varalta.

Kuinka nollaan suodattimen puhdistusmuistutuksen?

Puhdistuksen jälkeen paina ja pidä FILTER RESET -painiketta kaukosäätimessä (tai laitteessa) 3 sekunnin ajan, kunnes merkkivalo sammuu.

Onko EXI22HJIWE yhteensopiva älykotijärjestelmien kanssa?

Tässä mallissa ei ole sisäänrakennettua WiFi-yhteyttä. Voit käyttää ulkoista älypistoketta tai IR-ohjainta perusautomaatioon.

KÄYTTÖOHJE EXI22HJIWE ELECTROLUX

Kiitos Electrolux-laitteesi ostosta. Valitsemasi tuote tuo mukanaan vuosikymmenien ammatillisen kokemuspohjan ja innovoinnit. Nerokas ja tyylikäs, se on suunniteltu käyttäjää ajatellen. Joten, aina kun käytät sitä, voit olla rauhallisin mielin, että saat aina aikaan loistavia tuloksia.

Tervetuloa Electroluxille.

Vieraile sivustollamme:

Voidaksesi saada käyttöneuvontaa, esitteitä, vianmääritystä, huoltotietoja: www.electrolux.com

Rekisteröi tuotteesi parempaa palvelua varten: www.electrolux.com/productregistration

Osta varaosia, kulutustuotteita ja alkuperäisiä varaosia laitettasi varten: www.electrolux.com/shop

ASIAKASPALVELU JA HUOLTO

On suositeltavaa käyttää alkuperäisiä varaosia.

Ottaessasi yhteyttä huoltoon, varmista, että seuraavat tiedot ovat käytettävissä.

Tiedot löytyvät laitteessa olevasta tyyppikilvestä. Malli, PNC, sarjanumero

Varoitus / Turvallisuuden varotoimien tiedot.

Yleisiä tietoja ja käyttö

Ympäristötiedot.

Oikeus muutoksiin pidätetään.

1. TURVALLISUUSOHJEET

Ennen asennusta ja laitteen käyttöä, lue huolellisesti toimitetut ohjeet. Valmistaja ei vastaa väärästä asennuksesta eikä käytöstä, joka johtaa vammoihin tai vahinkoihin. Pidä aina ohjeet laitteen mukana tulevaisuuden käyttöä varten.

1.1 Lasten ja haavoittuvassa asemassa olevien henkilöiden turvallisuus

VAROITUS!

Tukehtumisvaara, vamman tai pysyvän vammautumisen vaara.

• Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt joilla on vähentynyt fyysinen, aistillinen tai henkinen kapasiteetti tai ei kokemusta tai tietoja mikäli näille on annettu ohjausta ja valvontaa koskien laitteen turvallista käyttöä ja ymmärtävät käyttöön liittyvät vaaratekijät.
• Lapset eivät saa leikkiä laitteen läheisyydessä.
• Puhdistusta ja käyttäjän suorittamaa huoltoa ei pidä suorittaa valvomattomana lasten toimesta.

1.2 Asennus ja käyttö

VAROITUS!

Tukehtumisvaara, vamman tai pysyvän vammautumisen vaara.

• Ota yhteys valtuutettuun asentajaan tämän yksikön asentamiseksi.
• Ota yhteys valtuutettuun huoltoteknikkoon tämän yksikön korjausta ja huoltoa varten.
• Pistorasian, joka vaaditaan virransyöttöä varten, tulee olla liitetty ja käyttöönotettu lisensoidun urakoitsijan toimesta.
• Mikäli virtajohto on vahingoittunut, se tulee vaihtaa valmistajan, tämän huoltoliikkeen tai vastaavasti pätevöityneen henkilön toimesta vaaratilanteiden välttämiseksi.
• Asennustyöt tulee suorittaa vain kansallisten johdotuksen standardien sekä sähköntoimittajien huoltosääntöjen

mukaisesti ja vain valtuutetun henkilökunnan toimesta.

• Jos laite siirretään toiseen paikkaan tai hävitetään, vain riittävän pätevän henkilön on sallittua toteuttaa tämänkaltaisia toimia.
• Jos havaiset epätavallisen tilanteen, kuten palamisen hajua, katkaise ilmastointilaitteen virta ja ota yhteys Electrolux-huoltoon. Jos tämä epänormaali tila jatkuu, ilmastointilaite voi olla vahingoittunut tai jopa aiheuttaa sähköiskun tai tulipalon.

- Älä käytä ilmastointilaitetta märillä käsillä. Tämä saattaa aiheuttaa sähköiskun.

- Älä vahingoita tai leikkaa virtajohtoa tai muita johtoja. Jos näin tapahtuu, korjaa tai vaihda se akkreditoidun asentajan toimesta.

- Älä liitä tätä ilmastointilaitetta usean lähdön virtalevyyn.

- Sammuta ilmastointilaitteen virtalähde, mikäli sitä ei käytetä pitkään aikaan. Muutoin siihen kertyy pölyä ja saattaa aiheuttaa tulipalon.

- Ennen ilmastointilaitteen puhdistamista, irrota virtalähde, jotta voidaan estää sähköiskun mahdollisuus.

- Virtalähteen tulee olla kohdistettu ilmastointilaitteen kanssa, asennusoppaan mukaisesti. Ilmastointilaitteet, jotka ovat toimitettuja virtajohdon kanssa, tulee liittää suoraan pistorasiaan, joka on varustettu sopivalla turvakytkimellä. Ilmastointilaitteet, jotka ovat kiinteästi yhdistettyjä, tulee yhdistää soveliaaseen suojakatkaisimeen Asennusohjekirjan mukaisesti.

- Varmista, että ilmastointilaitteen virtalähde on vakaa ja täyttää asennusoppaassa ilmaistut vaatimukset.

- Varmista aina, että tuote on asennettu asianmukaisen maadoituksen kanssa.

- Turvallisuussyistä, sammuta aina ensin suojakytkin ennen huoltoa tai puhdistusta tai kun tuotetta ei käytetä pitkään aikaan. Kertynyt pöly voi aiheuttaa tulipalon tai sähköiskun.

- Valitse kaikkein asianmukaisin lämpötila. Se voi tuottaa energiansäästöjä.

- Älä pidä ikkunoita ja ovia pitkään auki käytön aikana. Se aiheuttaa riittämätöntä suorituskykyä.

- Älä estä tulo- tai poistoilman virtausta. Se aiheuttaa riittämätöntä suorituskykyä ja toimintahäiriöitä.

- Pidä syttyvät aineet etäällä yksiköistä, vähintään 1 m. Nämä voivat aiheuttaa tulipalon.

- Älä astu tai aseta painavia esineitä ulkotilan yksikön päälle. Tämä voi aiheuttaa vahinkoja tai vammautumisen.

- Älä yritä korjata ilmastointilaitetta itse. Vääränlaisesta korjauksesta voi seurauksena olla sähköisku tai tulipalo. Ota yhteyttä paikalliseen huoltopalvelukeskukseen.

- Älä työnnä käsiäsi tai esineitä ilman tulo- tai poistoaukkoon. Tämä voi aiheuttaa vammoja.

- Älä altista eläimiä tai kasveja suoraan ilmavirralle.

- Älä käytä laitetta mihinkään muuhun tarkoitukseen, kuten elintarvikkeiden säilöntään tai vaatteiden kuivaukseen.

- Älä salli veden roiskumista ilmastointilaitteelle. Seurauksena voi olla sähköisku tai vikatila.

- Turvallisuussyistä, sammuta aina ensin suojakytkin ennen huoltoa tai puhdistusta tai kun tuotetta ei käytetä pitkään aikaan. Kertynyt pöly voi aiheuttaa tulipalon tai sähköiskun.

- Tämä ilmastointilaite käyttää R410A kylmäainetta.

Voit myös saada tämän ohjekirjan paikallisen jakelijasi välityksellä tai vierailemalla verkkosivustollamme.

Tarkista Electrolux -verkko-osoitteet paikallisen maasi osalta alla olevassa taulukossa.

Maa Verkkosivun osoite Maa Verkkosivun osoite
Albania	www.electrolux.al	Alankomaat	www.electrolux.nl
Itävalta	www.electrolux.at	Norja	www.electrolux.no
Belgia	www.electrolux.be	Puola	www.electrolux.pl
Bulgaria	www.electrolux.bg	Portugali	www.electrolux.pt
Kroatia	www.electrolux.hr	Romania	www.electrolux.ro
Tšekin tasavalta	www.electrolux.cz	Serbia	www.electrolux.rs
Tanska	www.electrolux.dk	Slovakia	www.electrolux.sk
Suomi	www.electrolux.fi	Slovenia	www.electrolux.sl
Ranska	www.electrolux.fr	Espanja	www.electrolux.es
Saksa	www.electrolux.de	Ruotsi	www.electrolux.se
Kreikka	www.electrolux.gr	Sveitsi	www.electrolux.ch
Unkari	www.electrolux.hu	Turkki	www.electrolux.com.tr
Italia	www.electrolux.it	Irlanti	www.electrolux.co.uk
Luxemburg	www.electrolux.lu

Käy sivustolla www.electrolux.com saadaksesi lisätietoja

2. TUOTTEEN KUVAUS

Kaikki tämän ohjekirjan kuvat ovat tarkoitukseltaan vain selventäviä. Hankkimasi sisätilayksikön varsinainen muoto voi olla jonkin verran erilainen etupaneelin näyttöikkunan osalta. Varsinainen muoto on merkitykseltään määräävä.

2.1 Jaon tyyppi

1 Etupaneeli
2 Digitaalinäyttö
3 Ilmansuodatin
4 Pölyn esisuodatin
5 Vaakatason ilmavirtasäleikkö
6 Pystysuunnan ilmavirtasäleikkö (sisäpuoli)

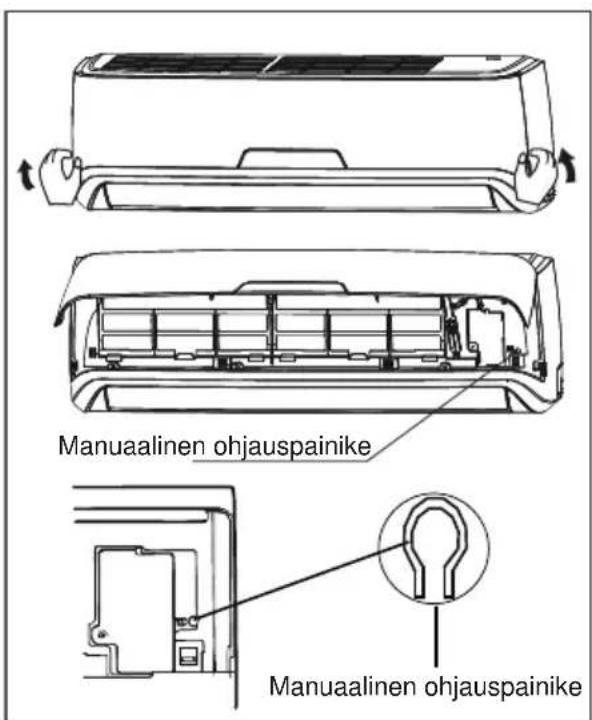

7 Manuaalinen ohjauspainike

8 Kylmäplasmageneraattori (jos käytössä)
9 Kaukosäädin
10 Jäähdytysaineletku
11 Tyhjennysletku
12 Virtajohto
13 Kiinnityslevy
14 Liitäntäkaapeli

3. OHJAUSPANEELI

1 Wifi-ilmaisuvalo (valinnainen) Valaistuu Wifi-ominaisuuden aktivoituessa.
2 I Feel-ilmaisuvalo Valaistuu I Feel-ominaisuuden aktivoituessa.
3 Turbo-ilmaisuvalo Valaistuu Turbo-ominaisuuden aktivoituessa.
4 LÄMPÖTILA -ilmaisuvalo - Näyttää lämpötila-asetukset ilmanvaihtolaitteen ollessa käytössä. - Näyttää vikatilakoodin vian ilmetessä.
5 Tal -ilmaisuvalo Valaistuu Tal -ominaisuuden aktivoituessa.
6 Terveys -valo (valinnainen) Valaistuu terveys -ominaisuuden aktivoituessa.
7 Karkote -valo (valinnainen) Valaistuu karkote-ominaisuuden aktivoituessa.

4. KAUKOSÄÄDIN

4.1 Kaukosäätimen käyttö

1. Pidä kaukosäädin paikassa, jossa signaali voi saavuttaa sisätilayksikön vastaanottimen.
2. Kun käytät ilmastointilaitetta, varmista että kaukosäädin osoittaa sisätilayksikön signaalin vastaanottimeen.
3. Kaukosäätimen lähettäessä signaalin, symboli 📞 vilkkuu 1 sekunnin ajan kaukosäätimen näytöllä.
4. Sisätilayksikkö kuittaa signaalin äänimerkillä sen vastaanottaessa signaalin kaukosäätimestä.
5. Paina kaukosäätimen painiketta ja lähetä signaali uudelleen jos et kuullut äänimerkkiä sisätilayksiköstä.

• Ilmastointilaite ei toimi jos verhot, ovet tai muut materiaalit estävät signaalit kaukosäätimestä sisätilayksikköön.
• Estä kaikkien nesteiden kaatuminen kaukosäätimeen. Älä altista kaukosäädintä suoralle auringonvalolle tai lämmölle.
• Jos infrapunasignaalin vastaanotin sisätilayksikössä altistuu suoralle auringonvalolle, ilmastointilaite ei ehkä toimi oikein. Käytä verhoja estääksesi auringonvaloa lankeamasta vastaanottimelle.
• Jos muut sähkölaitteet reagoivat kaukosäätimeen, joko siirrä näitä laiteita tai ota yhteyttä paikalliseen jälleenmyyjään.

4.2 Kaukosäätimen sijainti

Kuva 01

• Pidä kaukosäädin paikassa, jossa signaali voi saavuttaa sisätilayksikön vastaanottimen (enimmäisetäisyys 8 metriä on sallittu).
• Kun valitset ajastimen käytön, kaukosäädin automaattisesti lähettää signaalin sisätilayksikköön määritettynä aikana.
• Jos pidät kaukosäädintä asennossa, joka estää asianmukaisen signaalin lähetyksen, jopa 15 minuutin aikaviive saattaa ilmetä.
• Kaukosäätimen lähettäessä signaalin, symboli 📞 vilkkuu 1 sekunnin ajan näytöllä. Sisätilayksikkö kuittaa signaalin äänimerkillä sen vastaanottaessa tehokkaan signaalin.

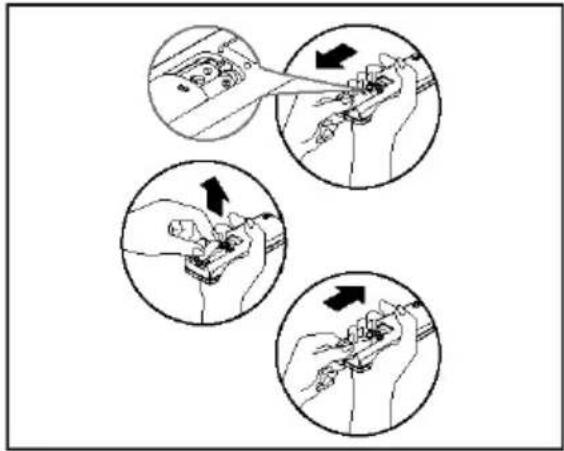

4.3 Pariston asetus/vaihto

Kuva 02 • Liu'uta paristolokerikon kansi pois ja

aseta paikalleen kaksi alkaliparistoa (2x AAA 1,5 voltia). Varmistaa että napaisuudet (+) tai (-) ovat asetettuja oikein paikoilleen.

- Liu'uta paristolokerikon kansi takaisin paikalleen.

i

• Paristoja vaihtaessa, älä käytä vanhoja tai erilaisia, näin tehden kaukosäätimessä saattaa ilmetä ongelmia.
• Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot koska vanhat paristot voivat vuotaa tai syövyttää ja vahingoittaa kaukosäädintä.
• Pariston käyttöikä normaalikäytössä on noin kuusi kuukautta.
• Jos kaukosäädin ei toimi normaalisti, poista ja uudelleen sijoita paristot. Jos epänormaali toiminta jatkuu, vaihda uudet paristot.

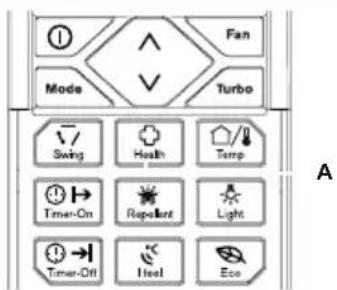

5. KAUKOSÄÄTIMEN KUVAUS

1 ON/OFF (PÄÄLLÄ/POIS) -painike
2 UP/DOWN (YLÖS/ALAS) -painike
3 Mode (Tila) -painike
4 Swing (Keinu) -painike
5 Timer-On (Ajastin päällä) -painike
6 Timer-Off (Ajastin pois päältä) -painike
7 I Feel (I Feel) -painike
8 Fan Speed (Puhaltimen nopeus) -painike
9 Turbo (Turbo) -painike
10 Health (Terveys) -painike (Clock (Kello) -painike) ^1
11 TEMP (LÄMPÖT.) -painike
12 Light (Valo) -painike
13 Repellent (Karkote) -painike (X-Fan (X-Fan) -painike) ^2

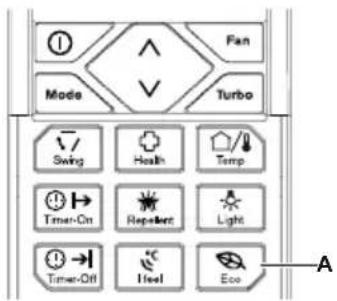

14 Eco (Tal) -painike

1 Kello Button "näytetään malleissa ilman terveys -toimintoa. 2 X-Fan-painike "näytetään malleissa ilman Karkote-toimintoa.

- Paina painiketta kytkeäksesi yksikön päälle. Paina painiketta uudelleen kytkeäksesi yksikön pois päältä.

UP/DOWN (YLÖS/ALAS) -PAINIKE

Lämpötilan lisäys/vähennys painiketta painamalla. Pidä painike painettuna kahden sekunnin ajan nopeuttaaksesi prosessia. Vapauta painike asettaaksesi lämpötilan ja lähettääksesi komennon että °C/°F -signaali pidetään jatkuvasti näytöllä.

Lämpötila-alue: 16-30 °C (61-86 °F).

Ajastin päällä/pois päältä tai Kello -toiminnoissa, käytä painiketta asettamaan Kellon tai ajastimen säätö.

Paina painiketta asettaaksesi valikkotilan: AUTO, DRY, FAN, COOL ja HEAT. Oletusasetus: AUTO

- Vain jäähdytys-mallit, näissä ei ole HEAT-tilaa saatavana.

- AUTO-tilassa, käyttäjä voi koskea ohjaimiin asettaakseen halutun lämpötilan ja tuotteen muistamaan asetetun lämpötilan seuraavalla käyttökerralla.

Paina tätä painiketta, säleikkö keinuu ylös ja alas automaattisesti. Paina uudelleen peruuttaaksesi sen ja säleikkö pysyy viimeisessä kohdassaan.

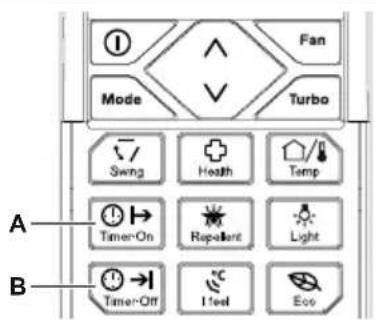

TIMER ON (AJASTIN PÄÄLLÄ) -PAINIKE

Paina painiketta asettaaksesi ajastimen toiminnon yksikön kytkemiseksi päälle. Jos TIMER ON -symboli "virkkuu, paina

UP tai DOWN -painiketta asettaaksesi ajan. Pidä painike painettuna kahden sekunnin ajan nopeuttaaksesi prosessia. Paina painiketta asettaaksesi ajastimen. Oletusasetus: 8:00 (24 h tila). Paina painiketta uudelleen peruuttaaksesi ajastimen toiminnon.

TIMER-OFF (AJASTIN POIS PÄÄLTÄ) -PAINIKE

Paina painiketta asettaaksesi ajastintoiminnon yksikön pois päältä kytkemiseksi. Jos TIMER OFF -symboli "!vinkuu, paina UP tai DOWN -painiketta asettaaksesi ajan. Pidä painike painettuna kahden sekunnin ajan nopeuttaaksesi prosessia. Paina painiketta asettaaksesi ajastimen. Oletusasetus: 8:00 (24 h tila). Paina painiketta uudelleen peruuttaaksesi ajastimen toiminnon.

Paina painiketta ottaaksesi käyttöön tai poistaaksesi käytöstä I FEEL -toiminnon. Jos I FEEL -toiminto on mahdollistettu, I FEEL -symboli "on näkyvissä.

Jos I FEEL -symboli on mahdollistettu, kaukosäädin lähettää ympäröivän lämpötilan pääyksikköön aina 10 minuutin välein tai painaessasi yhtä painikkeista.

FAN SPEED (PUHALTIMEN NOPEUS) -PAINIKE

Paina painiketta asettaaksesi puhaltimen nopeuden: AUTO, LOW, MEDIUM ja HIGH. Oletusasetus: AUTO DRY-tilassa, vain LOW voidaan asettaa.

TURBO (TURBO) -PAINIKE

COOL tai HEAT -tilassa, paina painiketta ottaaksesi käyttöön tai poistaaksesi käytöstä turbo -toiminnon. Jos turbo -toiminto on mahdollistettu, turbo symboli "sön näkyvissä.

Jos turbo -toiminto on mahdollistettu, yksikkö käyttää turbo-nopeutta jäähdyttämään tai lämmittämään nopeasti niin että ympäröivä lämpötila lähestyy asetettua lämpötilaa niin pian kuin mahdollista.

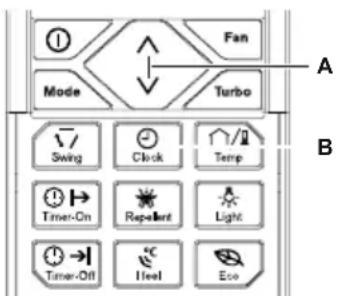

Paina painiketta asettaaksesi kellon. Jos kellon symboli "☐" vilkkuu, paina UP tai

DOWN painike asettaaksesi ajan. Pidä painike painettuna kahden sekunnin ajan nopeuttaaksesi prosessia. • Paina CLOCK-painiketta uudelleen asettaaksesi kellon. Kellon symboli lakkaa vilkkumasta.

Paina painiketta ottaaksesi käyttöön tai poistaaksesi käytöstä Healthy (terveys) suodattimen käytön. Jos HEALTH -toiminto on mahdollistettu, HEALTH symboli "on näkyvillä.

TEMP (LÄMPÖT.) -PAINIKE

Paina tätä painiketta vaihtaaksesi asetettua lämpötilaa kaukosäätimen näytöllä joko Huone tai Ulkotilan lämpötilaksi.

Ks. Huone -lämpötila, symboli "☐" on näkyvillä.

Ks. Ulkotila -lämpötila, symboli "☐" on näkyvillä.

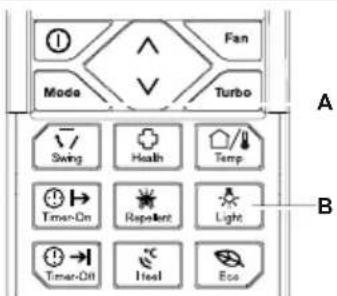

LIGHT (VALO)-PAINIKE

Paina painiketta vaihtaaksesi sisätilayksikön näytön päälle tai pois päältä. Kun kytket päälle, valon symboli "-" on näkyvillä. Oletusasetus: OFF.

COOL tai DRY -tilassa, paina painiketta ottaaksesi käyttöön tai poistaaksesi käytöstä X-FAN -toiminnon. Jos X-FAN -toiminto on mahdollistettu, X-FAN symboli "ton näkyvillä. Oletusasetus: OFF.

COOL tai DRY -tilassa, paina painiketta ottaaksesi käyttöön tai poistaaksesi käytöstä Karkote-toiminnon. Jos Karkote-toiminto on mahdollistettu, Karkote-symboli "non näkyvillä. Oletusasetus: OFF.

ECO (TAL) -PAINIKE

COOL tai DRY -tilassa, paina tätä painiketta ottaaksesi käyttöön tai poistaaksesi käytöstä Tal -toiminnon. Jos ECO -toiminto on mahdollistettu, ECO symboli "n näkyvillä. Oletusasetus: OFF.

Tämä on ihanteellista käyttäjille nukkuessa käytettäväksi.

6. ETÄOHJAUKSEN ILMAISIN -MERKKIVALO

1 Lähetyksen ilmaisin
2 X-Fan-näyttö
3 Karkote-näyttö (valinnainen)
4 I Feel-näyttö
5 WIFI-näyttö (valinnainen)
6 Lämpöt -näyttö - Ulkotila
7 Lämpöt -näyttö - Sisätila
8 Lämpötila-näyttö
9 Kellonajan näyttö
10 Ajastin päällä -näyttö
11 Tila-näyttö

12 Puhaltimen nopeuden näyttö
13 Turbo-näyttö
14 Tal -näyttö
15 Terveys -näyttö (valinnainen)
16 Keinu-näyttö
17 °C/°F-näyttö
18 Valo-näyttö
19 Ajastimen asetus -näyttö
20 Lukitus-näyttö
21 Ajastin pois päältä -näyttö

LÄHETYKSEN ILMAISIN

Näyttää kaukosäätimen lähettävän signaaleita sisätilaan.

X-FAN-NÄYTTÖ

Näyttää X-Fan -toiminnon olevan mahdollistettu.

Malleille ilman X-Fan -painiketta, mahdollistetulle X-Fan -toiminnolle sinun tarvitsee painaa MODE ja ECO -painikkeita samanaikaisesti.

KARKOTE-NÄYTTÖ

Näyttää Karkote -toiminnon olevan mahdollistettu.

Kyseistä ilmaisinta ei ole malleille ilman Karkote-toimintoa.

I FEEL -NÄYTTÖ

Tulee näkyviin kun I Feel -toiminto on mahdollistettu.

WIFI-NÄYTTÖ

Näyttää kun WIFI -toiminto on aktivoitu painamalla TURBO ja MODE -painikkeita samanaikaisesti.

Paina painikkeita 10 sekuntia, kaukosäädin lähettää WIFI-nollauskoodin ja aktiivisen WIFI-toiminnon.

LÄMPÖT.-NÄYTTÖ

Näyttää milloin LCD-näytöllä näkyvä lämpötila on huoneen lämpötila tai ulkopuolelta. Se voidaan vaihtaa painamalla TEMP -painiketta.

LÄMPÖTILA-NÄYTTÖ

Näyttää huoneen tai asetetun lämpötilan °C tai °F -asteissa.

KELLONAJAN NÄYTTÖ

Näyttää Kello-toiminnon olevan mahdollistettu.

Malleille ilman CLOCK-painiketta, Kello-toiminnon mahdollistamiseksi sinun tulee painaa sekä MODE että TEMP -painikkeita samanaikaisesti.

AJASTIN PÄÄLLÄ -NÄYTTÖ

Tulee näkyviin kun Ajastin päällä -toiminto on mahdollistettu.

TILA-NÄYTTÖ

Näyttää nykyisen valitun tilan. Mukaan lukien AUTO, DRY, FAN, COOL ja HEAT.

PUHALTIMEN NOPEUDEN NÄYTTÖ

Näyttää valitun puhaltimen nopeuden: AUTO, LOW, MED ja HIGH. Mitään ei näytetä kun puhaltimen nopeus on valittu AUTO-nopeudella. AUTO tai DRY -tilan ollessa valittuna, mitään signaaleita ei näytetä.

TURBO-NÄYTTÖ

Näyttää Turbo-toiminnon olevan mahdollistettu.

TAL-NÄYTTÖ

Näyttää Tal -toiminnon olevan mahdollistettu.

TERVEYS -NÄYTTÖ

Näyttää terveys -toiminnon olevan mahdollistettu.

Ei ole sen kaltaista ilmaisinta malleille ilman terveys -toimintoa.

KEINU -NÄYTTÖ

Näyttää milloin Keinu-toiminto on mahdollistettu.

°C/°F-NÄYTTÖ

Näkyy kun °C tai °F -tila on valittu.

Kytke kaukosäädin pois päältä ja °C/°F voidaan kytkeä painamalla MODE ja DOWN -painikkeita samanaikaisesti.

VALO-NÄYTTÖ

Tulee näkyvillä Valo -toiminnon ollessa mahdollistettu.

AJASTIMEN NÄYTTÖ

Näyttää kellonajan (tulee olla asetettu) ja/tai ajastimen päällä/pois päältä ajan.

LUKITUS-NÄYTTÖ

Näyttää lukitus-toiminnon olevan mahdollistettu.

Paina MODE ja FUN painikkeita samanaikaisesti, voit lukita ja poistaa kaukosäätimen lukituksen.

AJASTIN POIS PÄÄLTÄ -NÄYTTÖ

Tulee näkyviin kun Ajastin pois päältä -toiminto on mahdollistettu.

7. ENSIKÄYTTÖ

1. Varmista että yksikkö on liitetty virtalähteeseen ja virtaa on saatavilla.
2. Varmista että akut ovat kaukosäätimessä asetettuina paikoilleen oikein (valot kaukosäätimessä ovat päällä).
3. Kohdista kaukosäädin sisätilayksikköön ja paina ON/OFF -painiketta kytkeäksesi yksikön päälle.
4. Aseta aika Ohjaus-painikkeilla ja vahvista painamalla CLOCK-painiketta.

- Sähkökatkoksen tai tuotteen sammumisen tapauksessa,

virtajohtoa irrotettaessa tai jopa kaukosäätimen paristoja vaihtaessa mikroprosessori palautuu takaisin AUTO-tilaan.

- Oletuskäyttötila on AUTO. Kun valitset käyttötilan kaukosäätimellä, käyttöolosuhteet tallennetaan sisätilayksikön mikrotietokoneen muistiin. Seuraavalla kerralla ilmastointilaite käynnistyy toimimaan samoissa olosuhteissa kun yksinkertaisesti painat ON/OFF -painiketta kaukosäätimessä.

8. KAUKOSÄÄTIMEN KÄYTTÖ

Varmista että yksikkö on liitetty virtalähteeseen ja virtaa on saatavilla. KÄYTÖN -ilmaisin sisätilayksikön näyttöpaneelilla valaistuu.

Automaattikäyttö

1. Paina ON/OFF -painiketta (A) käynnistääksesi ilmanvaihtolaitteen.
2. Paina MODE-painiketta (B) valitaksesi Auto.
3. Paina UP/DOWN -painiketta (C) asettaaksesi halutun lämpötilan. Lämpötila voidaan asettaa välille 16°C/61°F\~30°C/88°F ja 1°C/1°F pykälin. (20°C/68°F\~28°C/82°F vain egyptiläisille malleille)
4. Paina ON/OFF -painiketta (A) kytkeäksesi ilmastointilaitteen pois päältä.

• AUTO -tilassa, ilmastointilaite voi loogisesti valita Jäähdytyksen, Puhalluksen, Lämmityksen ja Kosteudenpoiston tilan tunnistamalla erotuksen varsinaisen huoneen ympäröivän lämpötila ja kaukosäätimellä asetetun lämpötilan välillä.
  • AUTO -tilassa, puhaltimen nopeutta voidaan vaihtaa.
• Jos AUTO tila ei ole miellyttävä sinulle, haluttu tila voidaan valita manuaalisesti.

Kosteudenpoiston toiminto

1. Paina ON/OFF -painiketta (A) käynnistääksesi ilmanvaihtolaitteen.
2. Paina MODE-painiketta (B) valitaksesi DRY-tilan.
3. Paina UP/DOWN -painiketta (C) asettaaksesi halutun lämpötilan. Lämpötila voidaan asettaa välille 16°C/61°F\~30°C/88°F ja 1°C/1°F pykälin. (20°C/68°F\~28°C/82°F vain egyptiläisille malleille)
4. Paina ON/OFF -painiketta (A) kytkeäksesi ilmastointilaitteen pois päältä.

• Kosteudenpoiston tilassa, et voi muuttaa puhaltimen nopeutta. Se on jo automaattisesti asetettu matalanopeuksiseksi.
• Kosteudenpoiston tilassa, Turbo-toimintoa ei voi olla saatavana.

Jäähdytys/Lämmitys/Puhallin -toiminto

1. Paina ON/OFF -painiketta (A) käynnistääksesi ilmanvaihtolaitteen.
2. Paina MODE -painiketta (B) valitaksesi COOL, HEAT tai FAN -tilan.
3. Paina UP/DOWN -painiketta (C) asettaaksesi halutun lämpötilan. Lämpötila voidaan asettaa välille 16°C/61°F\~30°C/88°F ja 1°C/1°F pykälin. (20°C/68°F\~28°C/82°F vain egyptiläisille malleille)
4. Paina FAN SPEED -painiketta (D) valitaksesi puhaltimen nopeuden neljällä askeleella - AUTO, LOW, MED, tai HIGH.
5. Paina ON/OFF -painiketta (A) kytkeäksesi ilmastointilaitteen pois päältä.

Ei ole lämmitystoimintoa saatavana vain jäähdytys -malleille.

Keinutoiminto

1. Painaessasi painiketta (A) kerran ja nopeasti, säleikön ilmavirtauksen suunnan asetuksen ominaisuus aktivoidaan. Säleikön liikekulma on 6° kunkin painalluksen osalta. Jatka painikkeen painamista siirtääksesi säleikköä haluttuun asentoon.
2. Jos jatkat SWING-painikkeen painamista vapauttamatta sitä 2 sekuntia lisää, säleikön automaattinen keinu-ominaisuus aktivoidaan. Vaakatason säleikkö keinuu ylös/alas automaattisesti. Pysäytä tallennus painamalla uudestaan.

Kun säleikkö keinuu tai siirtyy kohtaan, joka vaikuttaa ilmastointilaitteen jäähdytys- ja lämpövaikutukseen, se automaattisesti muuttaa keinu-/liikesuuntaa.

Ajastintoiminto

Painamalla TIMER ON -painiketta (A) voidaan asettaa automaattinen yksikön päälle kytkeytymisen aika. Ja painamalla AJASTIN POIS PÄÄLTÄ -painiketta (B) voidaan asettaa yksikön automaattinen pois päältä kytkeytyminen.

Asettaaksesi automaattisen päälle kytkeytymisen ajan.

1. Paina TIMER ON-painiketta. Signaali vilkkuu näytöllä mikäli kyseessä on ensimmäinen kerta kun käytetään Ajastin päällä -toimintoa. Muutoin, viimeinen asetettu aika vilkkuu. Nyt laite on valmis nollaamaan Automaattisesti päällä ajan ja toiminta aloitetaan painamalla KÄYNNISTÄ.
2. Paina UP/DOWN -painiketta asettaaksesi halutun Automaattisesti päällä ajan. Aina kun painat painiketta, aika kasvaa 1 minuutin tahdilla, painike pito alhaalla vierittää aika-näyttöä nopeammin.
3. Paina TIMER ON -painiketta uudelleen vahvistaaksesi asetetun ajan. Signaali " ⓄI→" pysyy näytöllä.
4. Peruuttaaksesi asetukset, paina TIMER ON -painiketta uudelleen. Varmista että signaali “!→” näytöllä on kytketty pois päältä.

Asettaaksesi Automaattisesti pois päältä -ajan.

1. Paina TIMER OFF -painiketta. Signaali 17:00® vilkkuu näytöllä mikäli kyseessä on ensimmäinen kerta kun käytetään Ajastin päällä -toimintoa. Muutoin, viimeinen asetettu aika vilkkuu. Nyt se on valmis nollaamaan Automaattisen pois päältä -ajan suorittaakseen KYTKE POIS PÄÄLTÄ -toiminnon.

2. Paina UP/DOWN -painiketta asettaaksesi halutun Automaattisen päältä pois kytkennän ajan. Aina kun painat painiketta, aika kasvaa 1 minuutin tahdilla, painike pito alhaalla vierittää aika-näyttöä nopeammin.

3. • Paina TIMER OFF-painiketta uudelleen vahvistaaksesi asetetun ajan. Signaali “💡→!” pysyy näytöllä.

4. Peruuttaaksesi asetukset, paina TIMER OFF-painiketta uudelleen. Varmista että signaali “→” näytöllä on kytketty pois päältä.

- Ajastintoiminnon toiminta-aika kaukosäätimen asettamana riippuu kellonajasta. Tarkista että Kello kaukosäätimellä on asetettu oikein estääksesi vikatoimintoja.

- Kaukosäätimen asettama tehokas käyttöaika on rajoitettu 24 tuntiin.

Esimerkkejä Ajastin-asetuksista

AJASTIN PÄÄLLÄ (Automaattisesti päälle toiminto)

Tätä toimintoa suositellaan kun haluat yksikön tulla kytketyksi päälle automaattisesti ennen kotiin palaamista. Ilmastointilaite alkaa automaattisesti toimia asetettuna ajankohtana.

Esimerkki:

On 8:00 AM ja haluat ilmastointilaitteen käynnistyvän 6:00 PM.

1. Paina TIMER-ON -painiketta.
2. Aseta haluttu aika painamalla toistuvasti tai pitämällä alhaalla ohjaus-painikkeita kunnes 18:00 näkyy kaukosäätimen näytöllä.
3. Vahvista asetettu aika kohdentamalla kaukosäädin sisätilayksikköön ja painamalla uudelleen TIMER-ON -painiketta. " Symboli pysyy samana kaukosäätimen näytöllä. Ajastimen ilmaisin sisätilayksikön näyttöpaneelissa valaistuu.

AJASTIN POIS PÄÄLTÄ (Automaattisesti pois päältä -toiminto)

Tätä toimintoa suositellaan kun haluat yksikön tulla kytketyksi päälle automaattisesti ennen nukkumaan menoa. Ilmastointilaite automaattisesti pysähtyy toimimasta asetetulla ajalla.

Esimerkki:

Esimerkki: On 6:00 PM ja haluat ilmastointilaitteen kytkeytyvän pois päältä klo 11:55 PM.

1. Paina TIMER-OFF -painiketta.
2. Aseta haluttu aika painamalla toistuvasti tai pitämällä alhaalla ohjaus-painikkeita kunnes 23:55 näkyy kaukosäätimen näytöllä.
3. Vahvista asetettu aika osoittamalla kaukosäädintä sisätilayksikkö kohti ja painamalla uudelleen TIMER-OFF -painiketta. “→” symboli näkyy kaukosäätimen näytöllä. Ajastimen ilmaisin sisätilayksikön näyttöpaneelissa valaistuu.

YHDISTETTY AJASTIN (asettaa sekä PÄÄLLÄ että POIS PÄÄLTÄ -ajastimet samanaikaisesti)

TIMER OFF → TIMER ON (Päällä → Seis → Käynnistä käyttö)

Tämä ominaisuus on käytännöllinen halutessasi pysäyttää ilmastointilaitteen siirryttyäsi vuoteeseen, käynnistäessäsi sen uudelleen aamulla kun heräät tai palatessasi kotiin.

Esimerkki:

On 8:00 AM ja haluat pysäyttää ilmastointilaitteen klo 9:30AM ja käynnistyvän uudelleen klo 6:00PM.

1. Paina TIMER-OFF -painiketta.

2. Aseta haluttu aika painamalla toistuvasti tai pitämällä alhaalla UP/DOWN -painikkeita kunnes 9:30 näkyy kaukosäätimen näytöllä.

3. Vahvista asetettu aika osoittamalla kaukosäädintä sisätilayksikkö kohti ja painamalla uudelleen TIMER-OFF -painiketta.
4. Paina TIMER-ON -painiketta.
5. Aseta haluttu aika painamalla toistuvasti tai pitämällä alhaalla UP/DOWN -painikkeita kunnes 18:00 näkyy kaukosäätimen näytöllä.
6. Vahvista asetettu aika kohdentamalla kaukosäädin sisätilayksikköön ja painamalla uudelleen TIMER-ON -painiketta. “→” ja “ Symboli näkyvät kaukosäätimellä ja toiminto aktivoidaan.

TIMER ON → TIMER OFF (Pois päältä → Käynnistys → Käytön pysäytys)

Tämä ominaisuus on käytännöllinen halutessasi käynnistää ilmastointilaitteen

ennen kuin heräät ja pysäyttää sen poistuttuasi kotoa.

Esimerkki:

Kello on 10:00 PM ja haluat käynnistää ilmastointilaitteen klo 6:30 AM ja pysäyttää sen 9:30 AM.

1. Paina TIMER-ON -painiketta.
2. Aseta haluttu aika painamalla toistuvasti tai pitämällä alhaalla UP/DOWN -painikkeita kunnes 6:30 näkyy kaukosäätimen näytöllä.
3. Vahvista asetettu aika kohdentamalla kaukosäädin sisätilayksikköön ja painamalla uudelleen TIMER-ON -painiketta.
4. Paina TIMER-OFF -painiketta.
5. Aseta haluttu aika painamalla toistuvasti tai pitämällä alhaalla UP/DOWN -painikkeita kunnes 18:00 näkyy kaukosäätimen näytöllä.
6. Vahvista asetettu aika osoittamalla kaukosäädintä sisätilayksikkö kohti ja painamalla uudelleen TIMER-OFF -painiketta. "→l" ja "symboli näkyvät kaukosäätimellä ja toiminto aktivoidaan.

Kellon asetus

Ennen ilmastointilaitteen käytön aloittamista, aseta kaukosäätimen kello, käyttämällä tässä osiossa kuvattua toimintamenetelmää. Kellopaneeli kaukosäätimellä tulee näyttämään aikaa huolimatta siitä onko ilmastointilaite käytössä tai ei. Kun akut ovat asetettuja kaukosäätimeen, tulee näytölle ja alkaa vilkkumaan.

1. Paina UP/DOWN-painikkeita asettaaksesi halutun ajan.
2. Kun haluttu aika saavutetaan, paina CLOCK-painiketta uudelleen tai 5 sekunnin toimettoman jakson jälkeen, kellonaika lakkaa vilkkumasta ja kello on asetettu.
3. Paina Kello-painiketta ja Kello-näyttö alkaa vilkkumaan. Noudata askelia 1 ja 2 asettaaksesi uuden ajan.

Malleille ilman CLOCK-painiketta, Kello-toiminnon mahdollistamiseksi sinun tulee painaa sekä MODE että TEMP. -painikkeita samanaikaisesti.

Tal (Lepotila) -käyttö

Painaessasi ECO/SLEEP -painiketta (A), energiansäästö-toiminto aktivoidaan, asetettu lämpötila nousee(jäähdytys) tai laskee(lämmitys) 1°C(1°F) verran seuraavan 1 tunnin kuluessa ja toisen 1°C(1°F) seuraavan 1 tunnin kuluessa. Tätä uutta lämpötilaa ylläpidetään 5 tuntia ennen kuin se palautuu alkuperäisesti valittuun lämpötilaan.

Tal /Lepotila -toiminto on saatavana vain Jäähdytys, Lämmitys ja AUTO -toiminnoissa.

I Feel -käyttö

Painaessasi I FEEL -painiketta (A), I Feel -toiminto aktivoidaan, kaukosäädin toimii etälämmittimenä, tuottaen tarkan lämpötilaohajuksen ja maksimaalisen mukavuuden. Kaukosäädin lähettää lämpötilatiedot sen sijaintipaikkaan sisätilayksikössä kunkin (10) minuutin jaksolla. Ilmastointilaite lakkauttaa I Feel -käytön jos mitään lämpötilatietoja ei vastaanoteta yhdentoista (11) minuutin jaksolla.

Terveys -käyttö (valinnainen)

Paina HEALTH -painiketta (A) aktivoidaksesi Aktiivisen Plasman toiminnon. Aktiivinen Plasma -generaattori vapauttaa plasmaa, joka voi eliminoida bakteereita, viruksia, pölyä ja muita haitallisia aineita ilmaan. Tätä toimintoa suositellaan kun sisätilan ilmanlaatu on huonolaatuista.

Karkote-käyttö (valinnainen)

COOL ja DRY -tiloissa, paina REPELLENT-painiketta (A) aktivoidaksesi Karkote-toiminnon.

X-fan käyttö

COOL ja DRY tilassa, paina X-FAN -painiketta (A) aktivoidaksesi X-FAN -toiminnon. Paina X-FAN -painiketta aktivoidaksesi itsepuhdistuksen. Yksikön virran tullessa kytketyksi pois päältä sisätilan puhallin jatkaa toimintoa 2 minuuttia kuivattaakseen sisätilayksikköä ehkäisten bakteereiden ja homeiden kasvua.

Malleille ilman X-FAN -painiketta, mahdollistetulle X-Fan -toiminnolle sinun tarvitsee painaa MODE ja ECO -painikkeita samanaikaisesti.

8°C(46°F) lämmityskäyttö

HEAT-tilassa, paina MODE-painiketta (A) ja LIGHT-painiketta (B) samanaikaisesti mahdollistaaksesi 8°C(46°F) lämmitystoiminnon. Lämpötilan asetus "8°C(46°F)" näytetään, paina MODE-painiketta (A) ja LIGHT-painiketta (B) samanaikaisesti uudelleen lopettaaksesi käytön.

• 8°C(46°F) lämmitystoiminnossa, puhaltimen nopeus asetetaan AUTO-tilaan eikä voida muuttaa.
• 8°C(46°F) lämmitystoiminnossa, nykyistä lämpötilan asetusta ei voida muuttaa.
• 8°C(46°F) lämmitystoiminto ja Eco (Tal.) -toiminto eivät toimia rinnakkain.

9. SISÄTILAYKSIKÖN KÄYTTÄMINEN

1. Säädä ilmavirtauksen suunta oikein, koska muussa tapauksessa se saattaa aiheuttaa epämukavuutta aiheuttaa epätasaisia huoneen lämpötiloja.
2. Säädä vaakatason säleikkö käyttämällä kaukosäädintä.
3. Säädä pystysuuntainen säleikkö manuaalisesti.

Asettaaksesi pystysuuntaisen ilmavirtauksen (ylös-alas)

suunnan

Suorita tämä toiminto yksikön ollessa toiminnassa. Käytä kaukosäädintä säätämään ilmavirtauksen suunta. Vaakatason säleikköä voidaan siirtää 6° kullakin painalluksella, tai heilauttaa ylös ja alas automaattisesti.

Asettaaksesi vaakatason ilmavirtauksen suunnan (vasen-oikea)

Siirrä pystysuuntaista säleikköä manuaalisesti säätääksesi ilmavirtausta haluamaasi suuntaan.

VAROITUS!

• Älä käytä ilmastointilaitetta pitkiä jaksoja ilmavirtauksen tulessa suunnatuksi alasuuntaisesti jäähdytys- tai kosteudenpoiston tilassa. Muutoin saattaa syntyä lauhtumista vaakatason säleikössä aiheuttaen kosteuden putoamista lattialla tai huonekaluille.
• Kun ilmastointilaite käynnistetään välittömästi sen jälkeen kun se pysäytettiin, vaakatason säleikkö saattaa olla liikkumaton n. 10 sekunnin ajan. Säleikkö suljettu-asennossa.

TÄRKEÄÄ!

Älä aseta sormiasi puhaltimen ja imun puoliseen paneeliin. Korkea-nopeuksinen sisäpuolinen tuuletin saattaa aiheuttaa vaaratilanteen.

• Avoimen vaakatason säleikön kulman ei pitäisi olla asetettu liian pieneksi, koska JÄÄHDYTYS tai LÄMMITYS -suoritus voi heikentyä johtuen ilmavirtauksen alueen ollessa rajoitettu.
• Älä siirrä vaakatason säleikköä manuaalisesti, muutoin vaakatason säleikkö ei ole synkronoituna. Lakkauta toiminnot, irrota virtajohto muutaman sekunnin ajaksi, käynnistä sitten ilmastointilaite uudelleen.
• Älä käytä yksikköä vaakatason säleikön kanssa suljetussa asennossa.

10. KÄYTTÖLÄMPÖTILA

Käyttölämpötila-alue
Malli-ilmasto Tyyppi	Ympäröivä lämpötila (Jäähdytys)	Ympäröivä lämpötila (Lämmitys)
T1	18°C~43°C	-7°C~24°C
T318°C~52°C		-7°C~24°C

Tärkeää!

1. Optimaalinen suorituskyky saavutetaan näissä käytön lämpötiloissa. Jos ilmastointilaitetta käytetään yllä olevien olosuhteiden ulkopuolella, tiettyjä turvaominaisuksia saattaa ilmetä ja aiheuttaa yksikön epänormaalin toiminnan.

2. Jos ilmastointilaite käy pitkään jäähdytystilassa ja kosteus on korkea(yli 80 %), lauhdevettä voi pudota laitteesta.

Aseta pystysuuntaisen ilmavirtauksen säleikkö sen enimmäiskulmaan (pystysuuntaan lattiaan nähden), ja aseta HIGH tuulettimen tila.

Ehdotus:

Yksikkö ottaa käyttöön sähkölämmittimen, kuin ympäröivä ulkolämpötila on alle 0°C(32°F), suosittelemme erityisesti pitämään laitteen virtapistokkeen virtalähteessä, jotta taataan sen tasainen käynti.

11. HÄTÄTOIMINNOT

Yksiköt ovat varustettuja kytkimellä käyttää hätätoiminnon tilaa. Siihen päästään avaamalla etupaneeli. Tätä kytkintä käytetään manuaaliseen käyttöön tapauksissa, joissa kaukosäädin ei toimi tai huolto on tarpeen.

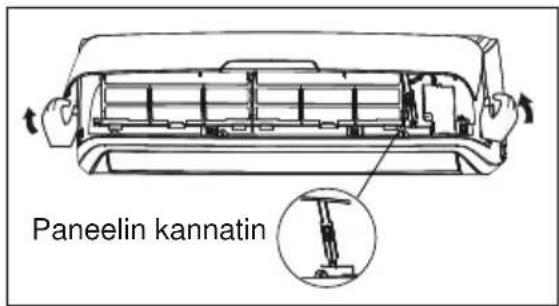

1. Avaa ja nosta etupaneeli ylös kulmaan kunnes se pysyy paikoillaan napsautuksen kuuluessa.
2. Yksi painallus manuaaliseen ohjauskytkimeen tuottaa pakotetun AUTOMAATTISEN käytön. Jos painat kytkintä kahdesti viiden sekunnin kuluessa, yksikkö toimii pakotetut JÄÄHDYTYS-toiminnon alaisuudessa.
3. Sulje paneeli tukevasti sen alkuperäiseen asentoon.

• Yksikön tulee olla kytketty pois päältä ennen manuaalisen ohjauspainikkeen käyttöä. Jos yksikkö on käytössä, jatka manuaalisen ohjauspainikkeen painamista kunnes yksikkö on pois päältä.
• Tämä kytkin on saatavana ainoastaan testitarkoituksiin. On parasta olla valitsematta sitä.
• Palauttaaksesi kaukosäätimen toiminnon, valitse kaukosäädin suoraan.

12. OPTIMAALINEN KÄYTTÖ

Optimin suorituskyvyn saavuttamiseksi, huomioi seuraavaa:

• Säädä ilmavirtauksen suunta oikein niin ettei se ole kohti henkilöitä.
• Säädä lämpötila saavuttaaksesi korkeimman mukavuustason. Älä säädä yksikköä liiallisille lämpötilan tasoille.
• Sulje ovet ja ikkunat COOL tai HEAT -tiloissa, tai suoritus voi heiketä.

• Käytä TIMER ON -painiketta kaukosäätimessä valitaksesi ajan, jolloin haluat käynnistää ilmanvaihtolaitteesi.

• Älä aseta mitään laitetta lähelle ilman syöttöä tai ulostuloa, koska ilmastointilaitteen tehokkuus saattaa vähetä ja ilmastointilaitteen käynti voi pysähtyä.

• Puhdista ilmansuodatin ajoittain, muutoin suoritus jäähdytyksen tai lämmityksen osalta voi vähentyä.
• Älä käytä yksikköä vaakatason säleikkö suljetussa asennossa.

13. PUHDISTUS JA HUOLTO

13.1 Ennen huoltoa

Kytke järjestelmä pois päältä ennen puhdistusta. Puhdistaaksesi, pyyhi kuivalla ja pehmeällä liinalla. Älä käytä valkaisu- tai hankausaineita.

VAROITUS!

Virtalähteen tulee olla irrotettuna ennen sisätilayksikön puhdistusta.

• Liinaa kostutettuna kylmällä vedellä voidaan käyttää sisätilayksikköön mikäli se on erittäin likainen. Pyyhi sitten kuivalla liinalla.
• Älä käytä kemiallisesti käsiteltyä liinaa tai pölyhuiskaa yksikön puhdistamiseen.
• Älä käytä bentseeniä, ohenninta, kiillotusjauhetta, tai samanlaisia liuottimia puhdistukseen. Nämä saattavat aiheuttaa muovisen pinnan halkeilua tai muodonmuutoksia.
• Älä koskaan käytä kuumempaa vettä kuin 40°C/104°F etupaneelin puhdistukseen, se saattaa aiheuttaa muodonmuutoksia ja värin vaihteluita.

13.2 Laitteen puhdistus

Puhdista laite kuivalla ja pehmeällä liinalla. Jos yksikkö on erittäin likainen, pyyhi se lämpimässä vedessä liotetulla liinalla.

13.3 Suodattimien puhdistaminen

Tukkeutunut ilmansuodatin vähentää tämä yksikön jäähdytystehokkuutta. Puhdista suodatin aina 2 viikon välein.

1. Nosta sisätilayksikön etupaneeli kulmaan kunnes se pysähtyy vastaanottaen kannattimen täyden tuen.

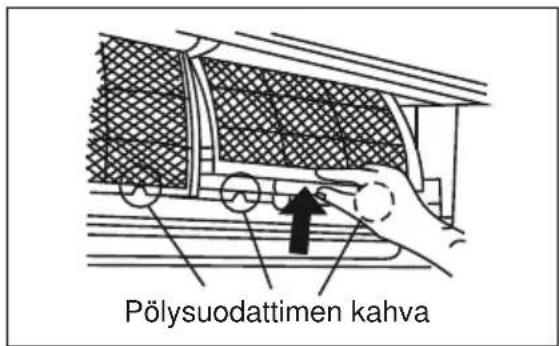

1. Pitele pölysuodattimen kahvaa ja nosta se ulos suodatinpidikkeestä.

1. Vedä sitten pölysuodatin alasuuntaisesti ulos sisätilayksiköstä.

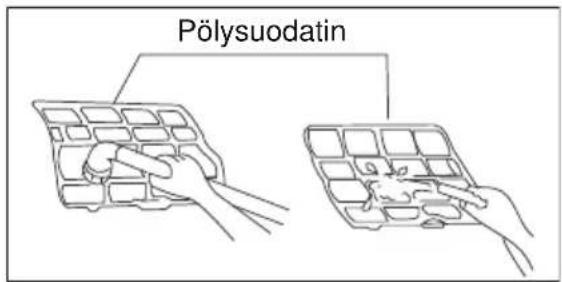

Puhdista pölysuodatin pölyimurilla tai vedellä, kuivaa se sitten viileässä tilassa.

1. Terveellinen ilman raikastus-suodatin (jos käytettävissä) kuten aktiivihilisuodatin / BIO-suodatin / Vitamiini C -suodatin / Hopeaionisuodatin kiinnitetään pölysuodattimeen.

2. Poista terveellinen suodatin pölysuodattimen tukirungolta.

3. Puhdista Healthy (terveys) suodatin ainakin 3 kuukauden välein ja vaihda se aina 6 kuukauden välein.

- Puhdista pölynimurilla kun mahdollista.

1. Asenna ilmanraikastimen suodatin takaisin paikalleen.

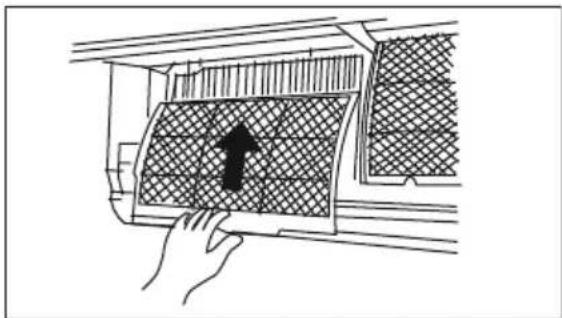

1. Asenna ylempi osa ilmansuodatinta takaisin yksikköön, huolehtien että vasemmat ja oikeat reunat linjautuvat oikein ja asettavat suodattimen kohtaansa.

13.4 Ilman ulostulon ja paneelin puhdistus

1. Käytä kuivaa ja pehmeää liinaa pyyhkiäksesi sen.
2. Puhdasta vettä tai mietoa puhdistusainetta voidaan käyttää mikäli se on hyvin likainen.

VAROITUS!

- Älä käytä bentseeniä, ohenninta, kiillotusjauhetta, tai samanlaisia liuottimia puhdistukseen. Nämä saattavat aiheuttaa pinnan halkeilua tai muodonmuutoksia.

• Välttääksesi sähköiskun tai tulipalon vaaraa, älä salli veden tippua sisätilayksikköön.
• Älä koskaan pyyhi ilmavirtauksen säleikköä voimalla.
• Ilmastointilaite ilman ilmansuodatinta ei voi poistaa pölyä huoneesta, ja tuottaisi vikatiloja kertymillä.

13.5 Vaihtosuodattimet

1. Irrota ilmansuodatin.
2. Irrota ilmanraikastus-suodatin.
3. Asenna uusi ilmanraikastus-suodatin.
4. Asenna uudelleen ilmansuodatin ja sulje etupaneeli varmasti.

13.6 Valmistelut pitkäaikaista käyttämättömyyttä varten

Jos suunnittelet laitteen pitkäaikaista käyttämättömyyttä, suorita seuraavaa:

1. Puhdista sisätilayksikkö ja suodattimet.
2. Käytä puhallinta noin puoli päivää laitteen sisäpuolen kuivaamiseksi.
3. Pysäytä ilmastointilaite ja irrota virtalähteestä.
4. Poista paristot kaukosäätimestä. Ulkotilayksikkö vaatii ajoittaista huoltoa ja puhdistusta. Älä yritä suorittaa tätä itse. Ota yhteyttä jälleenmyyjääsi tai palveluntarjoajaasi.

13.7 Vuodenaikaa edeltävä tarkastus

1. Tarkista että johdotusta ei ole rikottu tai irrotettu.
2. Puhdista sisätilayksikkö ja suodattimet.

3. Tarkista, että ilmansuodatin on asennettu.

4. Tarkista onko ilman ulos- tai sisääntulo tukkeutunut sen jälkeen kun ilmastointilaitetta ei ole käytetty pitkään aikaan.

VAROITUS!

• Älä koske laitteen metalliosiin suodatinta irrottaessa. Tapaturmia voi tapahtua kun käsitellään teräviä metallireunoja.
• Älä käytä vettä ilmastointilaitteen sisäpuolen puhdistamiseksi. Altistuminen vedelle voi tuhota eristyksen, johtaen mahdolliseen sähköiskuun.
• Laitetta puhdistaessa, varmista ensin että virta ja virtakatkaisin ovat kytkettyjä pois päältä.
• Älä pese ilmansuodatinta kuumalla vedellä korkeammassa kuin 40°C/104°F lämpötilassa. Ravistele kosteus täysin pois ja kuivaa se varjossa. Älä altista sitä suoraan auringolle, se voi kutistua.

14. KÄYTTÖVIHJEITÄ

Seuraavia tapahtumia voi ilmetä normaalissa käytössä.

1. Ilmastointilaitteen kompressorin suojaus

- Kompressori ei voi käynnistyä uudelleen 3-4 minuuttiin sen pysähtymisen jälkeen.

Kylmyyden vastainen ilma (vain jäähdytys- ja lämmitysmallit)

- Yksikkö on suunniteltu olemaan puhaltamatta kylmää ilmaa HEAT-tilassa, kun sisätilan lämmönvaihdin on yhdessä seuraavista kolmesta tilanteesta ja asetettua lämpötilaa ei ole saavutettu.

A) Kun lämmitys on juuri alkanut.

B) Sulatus.

C) Matalan lämpötilan lämmitys.

- Sisä- tai ulkotilan puhallin lakkaa toimimasta jäähdyttäessä (vain jäähdytys- ja lämmitysmallit).

Sulatus (vain jäähdytys- ja lämmitysmallit)

• Huurretta saattaa kertyä ulkotilayksikköön lämpöjakson aikana kun ulkotilan lämpötila on matala ja kosteus on korkea tuottaen ilmastointilaitteen alhaisemman lämmitystehokkuuden.
• Tämä olosuhteen aikana ilmastointilaite keskeyttää lämmitystoimenpiteen ja käynnistää sulatuksen automaattisesti.
• Aika sulattaa voi vaihdella 4 - 10 minuutista ulkolämpötilaan ja huurteen kertymiseen ulkotilayksikössä.

2. Valkoisen sumun ulostulo sisätilayksiköstä

- Valkoista sumua voidaan tuottaa johtuen lämpötilan erotuksesta ilman sisään- ja ulostulon välillä COOL-tilassa sisätilaympäristössä, jossa on korkea suhteellinen kosteus.

• Valkoista sumua voidaan tuottaa johtuen sulatustoimenpiteestä kun ilmastointilaite käynnistyy uudelleen HEAT-tilan käytössä sulatuksen jälkeen.
• Ilmastointilaitteen matala ääni
• Saatat kuulla matalaa sihisevää ääntä kun kompressori on käynnissä tai on juuri pysähtynyt. Kyseessä on virtaavan jäähdytysaineen ääni tai sen pysähtyminen.
• Saatat myös kuulla matalan kaakatusäänen kun kompressori on käynnissä tai on juuri pysähtynyt. Tämä johtuu muoviosien lämpölaajenemisesta ja kylmän aiheuttamasta sisään vetäytymisestä yksikön sisäpuolella lämpötilan muuttuessa.
• Ääntä voidaan kuulla johtuen säleikön palautumisesta sen alkuperäiseen asentoon kun virta on kytketty päälle.
• Pölyä tulee puhalletuksi sisätilayksiköstä

Tämä on normaali Mode (Tila) kun ilmastointilaitetta ei ole käytetty pitkään aikaan tai on kyseessä yksikön ensimmäinen käyttökerta.

1. Sisätilayksikössä ilmenee erikoinen tuoksu

Tämä johtuu sisätilayksikön tuottamista tuoksuista, joiden alkuperänä ovat rakennusmateriaalit, huonekalut tai savu.

1. Ilmastointilaite kytkeytyy Vain puhallintilaan COOL tai HEAT -tilasta (vain jäähdytys- ja lämmitysmalleille)

Kun sisätilan lämpötila saavuttaa ilmastointinlaitteen lämpötila asetuksen, kompressori pysähtyy automaattisesti, ja ilmastointilaite kytkeytyy vain FAN -tilaan. Kompressori kytkeytyy päälle uudelleen kun sisätilan lämpötila nousee COOL-tilassa tai putoaa HEAT-tilassa (vain jäähdytys- ja lämmitysmalleille) asetusarvoon.

1. Ilmastointilaite käyttää homeen vastaista toimintoa laitteen päältä pois kytkemisen jälkeen.

Kun laite kytketään päältä COOL(AUTO COOL, FORCED COOL) ja DRY

-tilan alaisuudessa, ilmastointilaite käyttää homeen vastaista toimintoa 7-10 minuutin ajan, se kytkeytyy pois HEAT -tilassa, yksikkö jatkaa toimintaa n. 30 sekuntia LOW tuulettimen nopeudella, sitten pysäyttää toiminnot ja kytkee yksikön pois päältä automaattisesti.

Putoavaa vettä voi muodostua sisätilayksikön pinnalle kun jäähtyminen tapahtuu suhteellisen korkeassa kosteudessa (suhteellinen kosteus 80 %). Säädä vaakatason säleikköä ilman ulostulon enimmäisasentoon ja valitse HIGH puhaltimen nopeus.

1. Lämmitystila (vain jäähdytys- ja lämmitysmallit)

Ilmastointilaite vetää sisään lämpöä ulkotilayksiköstä ja vapauttaa sen sisätilayksikön välityksellä lämmitystoiminnon aikana. Kun ulkotilan lämpötila putoaa, ilmastointilaitteen sisään vetämä lämpö vastaavasti vähenee. Samaan aikaan, ilmastointilaitteen lämmönkuormitus kasvaa, johtuen suuresta sisä- ja ulkotilan lämpötilojen erotuksesta. Jos miellyttävää lämpötilaa ei voida saavuttaa ilmastointilaitteella, suosittelemme sinulle käytettäväksi lisälämmitintä.

1. Automaattisen uudelleen käynnistyksen toiminto

2. Sähkökatkos toiminnan aikana pysäyttää yksikön täysin.

3. Yksikölle ilman automaattisen uudelleen käynnistyksen ominaisuutta, virran palautuessa, KÄYTTÖ-ilmaisiin sisätilayksikössä alkaa vilkkua. Käytön uudelleen käynnistämiseksi, paina ON/OFF -painiketta kaukosäätimessä. Yksikölle automaattisen uudelleen käynnistyksen ominaisuudella, virran palatessa, yksikkö käynnistyy uudelleen automaattisesti kaikilla aikaisemmilla toiminnoilla, jotka on säilytetty muisti-toiminnon kanssa.

15. VIANMÄÄRITYS

Ongelma	KÄYTTÖ (KÄYTÄ) -ilmaisintai muut ilmaisimet jatkavatvilkkumista.	Yksikkö saattaa pysäyttäätoimintansa tai jatkaa käymistäturvatilassa (malleista riippuen).Odota n. 10 minuuttia, vikasaatetaan korjata automaattisesti,jos ei, irrota virtaliitin ja yhdistäse sitten uudelleen. Jos ongelmaon yhä olemassa, irrota virtaja ota yhteyttä lähimpäänpalvelukeskukseen.
	Jos yksi seuraavistakoodeista tulee näkyviinnäytön alueella: C5, F0, F1,F2, E1, E5, E8, H3, H6 tai U8
	Sulake palaa usein taikatkaisin laukeaa usein.	Pysäytä ilmastointilaitevälittömästi, irrota virta jaota yhteyttä lähimpäänpalvelukeskukseen.
	Muita esineitä tai vettäputoaa ilmastointilaitteelle.
	Kammottavia tuoksuja taiepänormaaleja ääniä.
	H1-koodi näkyy näytönalueella.	Se on normaalia. Yksikkö onsulatustilassa ja lämmityskäynnistyy uudelleen pian.
	AL-koodi tulee näkyviinnäytön alueella.	Se on normaalia. Yksikkö onX-fan -toiminnossa.

Toimintahäiriöt Syy	Mitä tulee tehdä?
Yksikkö ei käynnisty	Sähkökatko Odota virran palautusta.
	Yksikkö on saattanut tulla irrotetuksi virtalähteestä.	Tarkista että virtapistoke on varmasti seinäpistorasiassa.
	Sulake on saattanut palaa. Vaihda sulake.
	Kaukosäätimen paristo on saattanut kulua loppuun.	Vaihda paristo.
	Aika, jonka olet asettanut ajastimen kanssa on väärä.	Odota tai peruuta ajastimen asetus.
Yksikkö ei jäähdytä tai lämmitä (vain jäähdytys-/ lämmitysmallit) huonetta erityisen hyvin kun ilmavirtauksen toteutuessa ilmastointilaitteesta	Väärä lämpötilan asetus.	Aseta lämpötila oikein.Yksityiskohtaista toimintamenetelmää varten, ks.osaa “Kaukosäätimen käyttö”.
	Ilmasuodatin on tukossa. Puhdista ilmansuodatin.
	Ovet tai ikkunat ovat avoinna. Sulje ovet tai ikkunat.
	Sisä- tai ulkotilayksikön ilman tulo tai poistuminen on tukittu.	Poista esteet ensin, käynnistä sitten yksikkö uudelleen.
	Kompressorin 3 minuutin suojaus on aktivoitu.	Odota
Jos ongelmaa ei ole korjattu, ota yhteyttä paikalliseen myyntiliikkeeseen tai lähimpään asiakaspalvelukeskukseen. Varmista ilmoittavasi näille yksityiskohtaiset vikatilat ja yksikön mallinumeron. Älä yritä korjata laitetta itse. Keskustele aina valtuutetun palvelutoimittajan kanssa.

16. TÄMÄN TUOTTEEN OIKEA HÄVITYSTAPA

Tämä merkintä ilmoittaa että tätä tuotetta ei pidä hävittää muiden talousjätteiden kanssa EU:n alueella. Estääksesi mahdollisen ympäristövahingon tai vahingon terveydelle, joka on tulosta hallitsemattomasta jätteiden hävityksestä, kierrätä se vastuullisesti edistääksesi pitkäkestoista materiaaliresurssien uudelleen käyttöä. Palauttaaksesi käytetyn laitteesi, käytä palautus- ja keräysjärjestelmiä tai ota yhteyttä jälleenmyyjään jolta tuote ostettiin. Nämä voivat vastaanottaa tuotteen ympäristöllisesti turvalliseen kierrätykseen.
