Tipo di prodotto	Lavastoviglie da incasso
Marca	Campomatic
Modello	DW646BI
Dimensioni (Larghezza x Altezza x Profondità)	558 x 447 x 545 mm
Profondità con porta aperta	960 mm
Alimentazione elettrica	230 V ~ 50 Hz
Potenza massima assorbita	1580 W
Potenza elemento riscaldante	1500 W
Potenza motore lavaggio	80 W
Pressione alimentazione acqua (Min - Max)	50 kPa (0.5 bar) - 1 MPa (10 bar)
Capacità	6 coperti standard
Addolcitore d'acqua	Sì, livelli di durezza regolabili 0-4
Dispenser di brillantante	Sì, capacità circa 100 cm³
Pannello di controllo	Tasti touch con display digitale
Programmi di lavaggio	5 programmi (P1: Eco 50°C, P2: Intensivo 70°C, P3: Normale 65°C, P4: Rapido 40°C, P5: Potente 70°C)
Opzioni speciali	Avvio ritardato (1-9 ore), Risciacquo aggiuntivo (Rinse Plus), Funzione 3 in 1
Caratteristiche di sicurezza	Blocco porta, sicurezza bambini, protezione antiallagamento (Aquastop su alcuni modelli)
Sistema di filtraggio	Microfiltro rimovibile e filtro in acciaio inossidabile
Gocciolatoio	Sì, rimovibile per la pulizia
Consumo energetico (Eco 50°C)	0.67 kWh per ciclo
Consumo acqua (Eco 50°C)	Meno di 8 litri per ciclo
Livello di rumore	Non specificato (tipico per incasso: ~49 dB)
Tipo di installazione	Da incasso, piedini regolabili
Conformità	2006/95/CE (Bassa tensione), 2004/108/CE (EMC)

Domande frequenti - DW646BI Campomatic

Perché la lavastoviglie non si avvia?

Controllare che la presa funzioni, l'apparecchio sia correttamente collegato, la porta sia chiusa, il rubinetto dell'acqua sia aperto e l'alimentazione idrica sia disponibile. Assicurarsi anche che tutti i passaggi di programmazione siano completati e che il fusibile sia integro. Se appare un codice di errore, consultare la sezione di risoluzione dei problemi.

Come si regola l'addolcitore d'acqua?

Tenere premuto il tasto di programmazione per circa 5 secondi fino a quando 'h0' lampeggia. Utilizzare lo stesso tasto per selezionare il livello di durezza 0-4 in base alla durezza dell'acqua (vedere tabella). Confermare premendo nuovamente il tasto di programmazione.

Cosa devo fare se le stoviglie non si asciugano correttamente?

Assicurarsi che il dispenser di brillantante sia pieno e l'impostazione sia appropriata (regolare tra A0-A2). Selezionare un programma con asciugatura ed evitare di aprire la porta subito dopo il ciclo. Controllare anche che le stoviglie siano caricate correttamente.

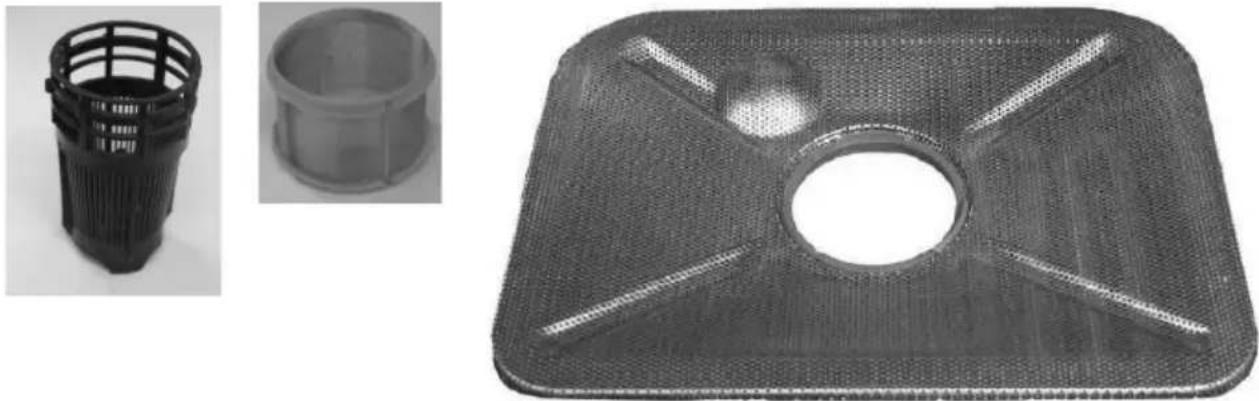

Come pulire i filtri?

Ruotare il filtro di plastica in senso antiorario e rimuoverlo. Estrarre il filtro in acciaio inossidabile e il microfiltro. Sciacquarli sotto acqua corrente. Reinstallare nell'ordine inverso, assicurandosi che il microfiltro sia posizionato correttamente. Non utilizzare mai la lavastoviglie senza filtri.

Cosa significa il codice di errore E1?

L'errore E1 indica mancanza di alimentazione idrica. Controllare che il rubinetto dell'acqua sia aperto, il filtro del tubo di ingresso non sia intasato e il tubo non sia piegato. Se il problema persiste, contattare il servizio tecnico.

Posso usare pastiglie di detersivo con la funzione 3 in 1?

Sì, se si utilizzano pastiglie multifunzione (detersivo, sale, brillantante), premere il tasto '3 in 1' dopo aver selezionato il programma. Tuttavia, per acqua dura superiore a 20°dH, potrebbero essere ancora necessari sale e brillantante aggiuntivi.

Come annullare un programma in esecuzione?

Tenere premuto il tasto di programmazione per circa 5 secondi. Il display mostrerà '00' e la macchina scaricherà. Dopo lo scarico, un doppio bip suona ogni 10 minuti. Premere ON/OFF per spegnere, quindi riprogrammare.

Perché c'è ruggine sulle mie stoviglie?

Possibili cause: oggetti non in acciaio inossidabile, troppo sale nell'acqua di lavaggio o coperchio del contenitore del sale allentato. Assicurarsi di utilizzare sale per lavastoviglie, serrare il coperchio ed evitare di riempire eccessivamente il serbatoio del sale.

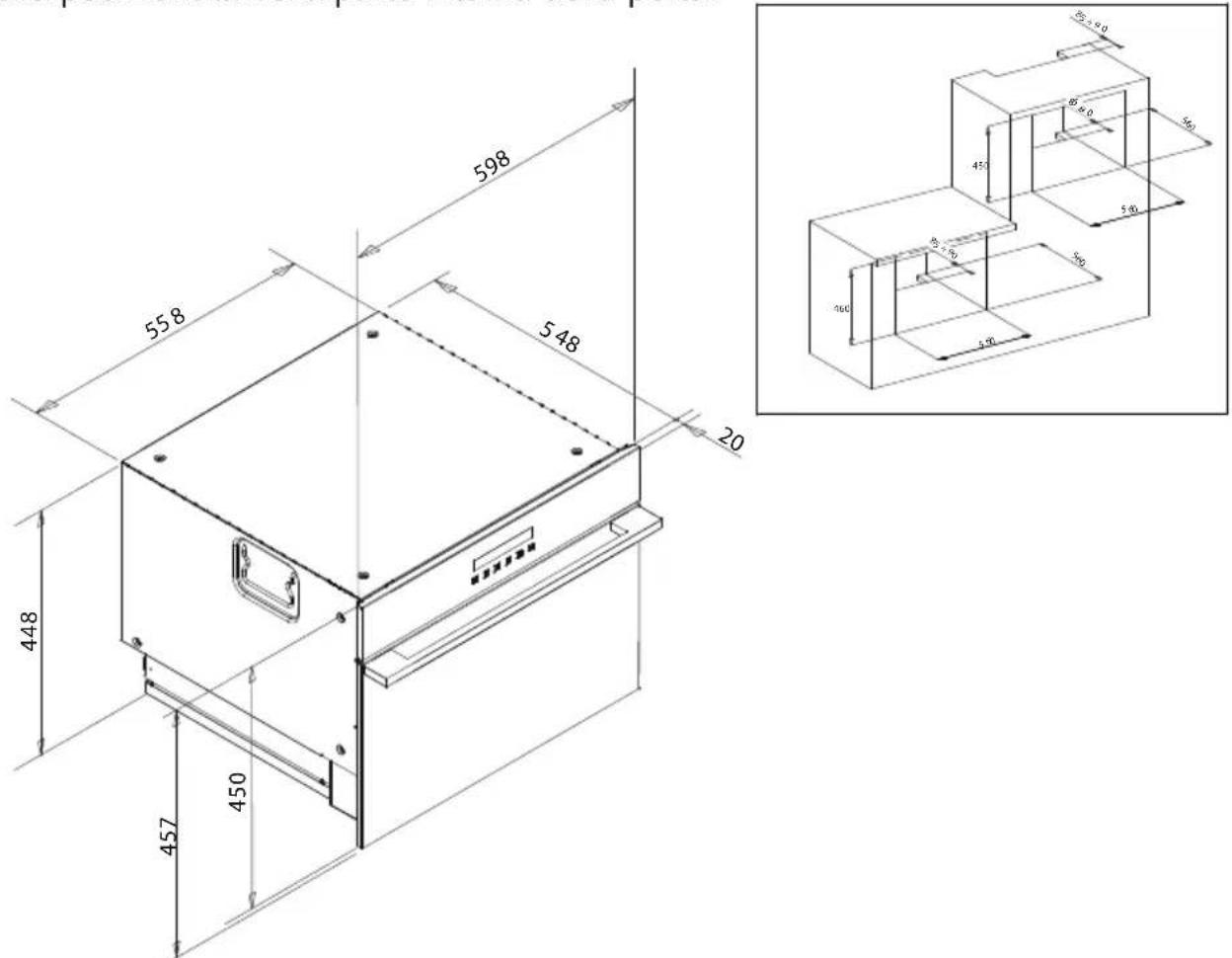

Quali sono le dimensioni per l'installazione da incasso?

Le dimensioni della lavastoviglie sono 558 mm di larghezza, 447 mm di altezza e 545 mm di profondità. Assicurarsi che il vano sia stabile, livellato (inclinazione max 2°) e che permetta l'apertura della porta (960 mm di profondità quando aperta).

Come resettare l'indicatore del brillantante?

L'indicatore del brillantante (simbolo M) si accende quando è vuoto. Basta riempire il dispenser di brillantante. L'indicatore si spegnerà dopo un paio di cicli. Non è necessario alcun reset manuale.

MANUALE UTENTE DW646BI Campomatic

ISTRUZIONI D'USO E MANUTENZIONE

PER LAVASTOVIGLIE AD INCASSO

DEAR CUSTOMER

• Verifi ca in primo luogo che l'apparecchio non sia stato danneggiato durante il trasporto;
• Constata eventuali danni dovuti al trasporto; in questo caso rivolgiti al tuo rivenditore. Non mettere in funzione l'apparecchio;
• Questo libretto istruzione costituisce parte integrante dell'apparecchio e permette di utilizzare la macchina rapidamente e in sicurezza;
• Prima dell'installazione e prima dell'utilizzo dell'apparecchio per la prima volta, leggi le istruzioni attentamente: esse danno informazioni sulla sicurezza, sul funzionamento e sulla sua manutenzione;
• Osserva particolarmente i consigli di sicurezza;
• Conserva questo libretto in modo da poterlo consultare in seguito;
• In caso di vendita o di trasferimento (trasloco) della macchina ad altro utilizzatore, assicurati che il libretto accompagni sempre la macchina, per permettere al nuovo proprietario di poterla utilizzare in sicurezza.

SPIEGAZIONE DEI SIMBOLI UTILIZZATI

Nel libretto sono utilizzati i simboli seguenti:

Attenzione alla tensione elettrica. Pericolo di morte

Attenzione ad altri danni corporali o materiali

Informazioni importanti o consigli pratici

QUADRO COMANDI E PRESENTAZIONE DEL PRODOTTO

I tasti utilizzati sono del tipo a contatto, quindi per il loro azionamento è suffi ciente toccare il simbolo corrispondente: un bip di conferma ti informerà dell'avvenuta registrazione della funzione selezionata.

Non premere a lungo sui tasti a meno che questo non sia richiesto per impostare funzioni particolari. All'interno del libretto troverai quando questa funzione è richiesta.

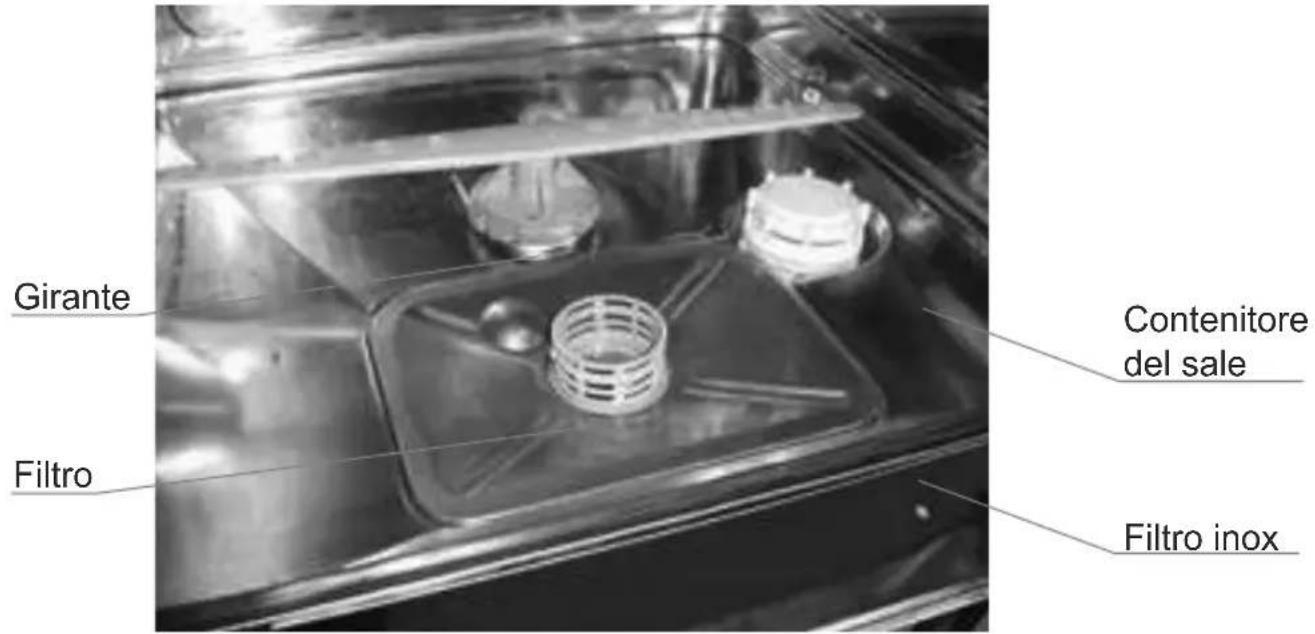

INTERNO MACCHINA

CARATTERISTICHE TECNICHE

Questa lavastoviglie è conforme alle seguenti direttive:

• 2006/95/EC del 12/12/2006 e successive modifi che (Direttiva bassa tensione)
• 2004/108/EC del 15/12/2004 e successive modifi che (Compatibilità elettromagnetica)
  La targhetta caratteristiche con i dati tecnici, numero di serie, marcatura, ecc. si trova posizionata nella parte interna della porta.

Collegamento elettrico Tensione 230V
	Frequenza 50Hz
Potenza assorbita motore lavaggio 80W
Potenza elemento riscaldante 1500W
Potenza massima assorbita 1580W
Pressione acqua alimentazione min 50KPa (0.5bar)
Capacita'		6 Coperti standard

INFORMAZIONI DI SICUREZZA

E' imperativo rispettare le seguenti raccomandazioni. Il costruttore declina ogni responsabilità e garanzia in caso della loro inosservanza.

Al ricevimento della macchina:

Elimina con cura il materiale dell'imballaggio (seguire le istruzioni sulla raccolta differenziata previste nel tuo comune)
i Verifi ca in primo luogo che l'apparecchio non sia stato danneggiato durante il trasporto
Se constati dei danni dovuti al trasporto, rivolgiti al tuo rivenditore. Non mettere in funzione l'apparecchio
⚠️ Quando distruggi la vecchia lavastoviglie, per prima cosa taglia il cavo di alimentazione in modo che l'apparecchio non possa essere riutilizzato. Rendi non funzionante il bloccoporta, in modo che i bambini non possano accidentalmente chiudersi all'interno.

Smaltimento delle vecchie apparecchiature

In caso di smaltimanto di una vecchia apparecchiatura, consegnala ad un centro di raccolta differenziata (in conformità art. 44 D.L.G.S. N° 22/97)
i Tutte le macchine vengono accuratamente controllate in fabbrica attraverso un controllo funzionale totale. Di conseguenza possono restare delle piccole tracce di acqua all'interno della vasca.

AL MOMENTO DELL'INSTALLAZIONE

Posizionamento:

Non tentare di sollevare il prodotto da solo: dato il peso del prodotto è indispensabile che la movimentazione sia eseguita da almeno due persone. Per la movimentazione del prodotto utilizzare le due apposite maniglie a lato della macchina;

Installa la macchina seguendo le istruzioni particolareggiate che sono date separatamente;

Questa lavastoviglie è destinata unicamente ad essere installata all'interno di mobili da cucina. Verifi ca che le dimensioni del vano da incasso siano conformi a quanto indicato a pag.4 nel riquadro;

Assicurati che il vano di alloggio dia sufficienti garanzie di stabilità e di robustezza e che non sia inclinato di oltre 2°.

Collegamento allo scarico

Posiziona il tubo di scarico seguendo le istruzioni citate nel foglio di installazione, in modo particolare assicurati che non sia piegato, che non sia in contatto con superfi ci calde, che l'altezza da terra sia corretta e che il diametro del foro di attacco sia almeno di 4 cm. Se utilizzi il terminale di raccordo, assicurati che sia agganciato al lavello e/o provvedere a legarlo con un cordino. L'estremità non deve essere immersa in acqua per evitare risucchi di acqua in vasca (vedi fi gura).

Collegamento alla presa d'acqua

Assicurati che l'allacciamento alla rete idrica sia facilmente accessibile;

Per prevenire rischi di intasamento o danneggiamento, se la tubazione è nuova o è rimasta a lungo inattiva, prima di procedere all'allacciamento idrico, assicurati che l'acqua sia limpida è priva di impurità (generalmente ruggine) per evitare danni all'apparecchio e alle stoviglie;

Per il collegamento alla rete idrica utilizza il tubo in dotazione (nuovo). Non utilizzare quelli eventuali esistenti;

Collega il tubo di carico acqua alla macchina nel modo corretto seguendo le istruzioni seguenti:

Collega il tubo di carico ad una presa d'acqua con una bocca fi lettata di 3/4" gas, avendo cura di avvitarlo correttamente a fondo. Collegalo preferibilmente ad un raccordo per acqua fredda, facendo attenzione di interporre il fi ltro "A" in dotazione o che si trova all'interno della ghiera filettata. Assicurati di avvitare a fondo la ghiera con una pinza. Nei modelli con "aquastop" il fi ltro è presente nella ghiera fi lettata;

La macchina può essere alimentata anche con acqua calda fi no a 60°C;

L'allacciamento ad acqua calda non è sempre consigliabile specie se si lava- no stoviglie molto sporche, in quanto la durata dei programmi è accorciata;

Con l'utilizzo dell'acqua calda (max 60°C) la durata dei programmi è sensibilmente più corta;

Se il tubo di carico è corto, rivolgiti ad un centro di assistenza per una eventuale prolunga o cambio dello stesso;

Se la pressione della rete idrica supera 10 bar inserisci un riduttore di pressio- ne a monte del tubo di carico;

Dopo ogni ciclo è consigliabile chiudere il rubinetto dell'acqua, in ogni caso se è prevista una lunga inattività del prodotto, stacca l'alimentazione elettrica e chiudi il rubinetto dell'acqua;

Collegamento elettrico

⚠️ Assicurati che la presa di corrente sia facilmente accessibile dopo l'installazione;
⚠️ Nel caso in cui l'apparecchio non venisse allacciato tramite una spina, occorre prevedere un dispositivo di separazione onnipolare con apertura dei contatti di almeno 3mm;
Se devi allungare il cavo di alimentazione, non sezionare all'estremità della spina, ma rivolgiti ad un Centro di Assistenza autorizzato;
Non utilizzare mai adattatori se la spina della macchina non concorda con la presa di corrente. Non staccare mai la spina tirando dal cavo di alimentazione;
Prima di modifi care qualsiasi regolazione (sia idraulica, che meccanica) disalimenta la macchina staccando la spina o tramite il dispositivo di interruzione onnipolare precedentemente descritto;
Scollega sempre l'apparecchio dalla rete elettrica per lavori di manutenzione (scollegare la spina dalla presa a muro);
Assicurati che durante tutto il periodo dell'installazione la presa di corrente sia scollegata;
⚠️ Fai attenzione che durante l'installazione il cavo non vada in contatto con superfi ci ad alta temperatura. In caso di danneggiamento del cavo di alimentazione fallo sostituire da un Tecnico Qualifi cato;
Allaccia la macchina ad una presa munita di contatto di terra conforme, collegata ad una rete elettrica a corrente alternata a 230 V ± 6%. Assicurati che l'impianto elettrico al quale viene collegata la macchina sia dimensionato per la massima potenza indicata in targhetta caratteristiche;
La sicurezza elettrica di questo apparecchio, può essere garantita solo quando lo stesso è collegato ad una presa con contatto di terra conforme ed effi cace. E' imperativo che le richieste basilari siano provate e quando c'è un dubbio l'impianto elettrico domestico sia controllato da un elettricista qualifi cato. Il costruttore non può essere responsabile per i danni causati da un impianto di messa a terra inadeguato.

All'utilizzo quotidiano

Prima di caricare ogni tipo di stoviglie, assicurati che non contengano residui di cibo o liquidi in grande quantità che potrebbero fuoriuscire dal piatto gocciolatoio posto sotto il cestello;

La lavastoviglie non deve mai funzionare senza il gocciolatoio.

Non aprire mai la porta della macchina durante il funzionamento. La macchina è dotata di una speciale sicurezza che mantiene chiusa la porta durante tutto il funzionamento. Qualora fosse necessario aprirla, agisci sul pulsante “ON/OFF” sfi orandolo per alcuni secondi. Sul display comparirà la scritta P più il numero del programma selezionato lampeggianti. L’icona “porta chiusa” resterà accesa per circa 90/100s, per dare modo alla sicurezza di sbloccarsi. Poi apri con cautela, specie se la lavastoviglie è alimentata ad acqua calda o se ha già riscaldato l’acqua. Gocce di acqua e/o vapore possono cadere fuori dell’apparecchio con danno alle persone e ai mobili;

Prima di richiuderla, lasciala socchiusa per alcuni minuti. Se questo non viene fatto, il rischio è che la porta si riapra per effetto della espansione e/o che la macchina termini anticipatamente il programma con segnalazione di errore. Se l'operazione è fatta correttamente il ciclo proseguirà regolarmente dopo circa un minuto di attesa;

Se l'operazione di apertura porta viene eseguita con la lavastoviglie programmata con partenza ritardata, dopo aver chiuso la porta, per riavviare la macchina è necessario premere il tasto "ON/OFF". La funzione non verrà disattivata;

Questa lavastoviglie è destinata esclusivamente per il lavaggio di stoviglie e posate domestiche. Non usare per scopi al di fuori di quelli per cui il prodotto è progettato: un uso non autorizzato potrebbe provocare danni. Il costruttore non può essere tenuto responsabile per danni causati da un suo uso improprio;

Un apparecchio danneggiato è pericoloso. Disalimentalo sia elettricamente che idraulicamente e chiama l'Assistenza Tecnica;

L'apparecchio è costruito in accordo a Standards di sicurezza. La sua riparazione può essere fatta solo da Tecnici adatti, qualifi cati e competenti per assicurare la sicurezza. La riparazione da persone non qualifi cate, oltre a far decadere la garanzia, potrebbe provvocare danni e pericoli per l'utente;

Utilizzare solo detersivo formulato per lavastoviglie. Non usare solventi: pericolo di esplosione;

I detersivi per lavastoviglie sono fortemente alcalini e contengono ingredienti

irritanti e corrosivi. Questi possono essere dannosi se ingeriti. Evita contatti con la pelle e gli occhi e tieni i bambini lontani dal detersivo e dalla lavastoviglie quando la porta è aperta;

Questa macchina deve essere fatta funzionare da persone adulte. Non lasciare che i bambini giochino con la lavastoviglie o con i suoi controlli. C'è pericolo che essi cadano dentro la lavastoviglie. Attenzione, supervisiona se il suo funzionamento è attuato da anziani o infermi;

L'acqua che si trova nella lavastoviglie non deve essere usata come acqua potabile;

Non sederti o appoggiarti sulla porta aperta, sul cesto o sul gocciolatoio, potresti causare danni alla macchina;

Articoli di plastica potrebbero rovinarsi. Tali articoli, se adatti al lavaggio in lavastoviglie, dovrebbero, se possibile, essere piazzati sicuramente nella ra-strelliera, in modo che non possano cadere;

Non toccare la resistenza durante o direttamente dopo la fi ne del programma, ti potresti bruciare;

Non lasciare la porta aperta perché potrebbe costituire un ostacolo sul quale potresti inciampare;

Coltelli e altri utensili con estremità appuntite, devono essere caricati nel cestello portaposate con le punte in basso o piazzati orizzontalmente;

Al termine di ogni utilizzo, spegnere la lavastoviglie e staccare la spina per evitare dispersioni di energia elettrica.

Sosta prolungata

In caso di sosta prolungata della macchina procedi come segue:

Stacca i collegamenti elettrici ed idraulici;

Riempi il serbatoio del brillantante;

Lascia l'interno della macchina pulito, asciuga l'eventuale acqua residua che ristagna nel pozzetto;

Lascia la porta socchiusa per evitare il ristagno di cattivi odori;

Tieni queste istruzioni in luogo sicuro.

Il costruttore declina ogni responsabilità per danni subiti da persone e cose, causati dall'inosservanza delle suddette prescrizioni o derivanti dalla manomissione anche di una singola parte dell'apparecchio e dall'utilizzo di ricambi non originali.

ADDOLCITORE DELL'ACQUA

Per evitare depositi di calcio sulle stoviglie e nella lavastoviglie, l'acqua necessita di essere addolcita, se la sua durezza è superiore a 6°d (Gradi Tedeschi) o 10df (Gradi Francesi).

La macchina è corredata di un decalcifi catore che utilizza sale speciale per eliminare il calcare dall'acqua.

Per assicurare il corretto funzionamento dell'addolcitore, il contenitore del sale, posto all'interno della lavastoviglie deve essere sempre pieno.

Consigliamo di riempire sempre il contenitore del sale anche se si utilizzano detersivi che contengono sale e brillantante.

Per prima cosa è indispensabile conoscere la durezza dell'acqua di rete a cui è allacciata la macchina. Chiamate quindi la compagnia della distribuzione dell'acqua o rivolgetevi al Servizio Assistenza Tecnica.

Riempimento del contenitore del sale all'avvio della macchina

Per evitare formazioni di calcare, carica il sale, prima di iniziare il primo ciclo di lavaggio;

Utilizza sempre sale grosso adatto per lavastoviglie, poiché altri sali (es. quello alimentare) contengono additivi insolubili che possono danneggiare l'addolcitore. Il contenitore contiene circa 1Kg di sale. Non utilizzare sale fi no.

Prima di riempire per la prima volta il contenitore di sale:

• Riempi il contenitore di sale con circa 1 litro di acqua. Il riempimento del contenitore del sale con prodotti diversi tipo detersivo, danneggia l'addolcitore;
• Assicurati di aver scelto il contenitore giusto di sale per lavastoviglie dalla dispensa, prima di riempire il contenitore;

Per una facile operazione di caricamento, ti suggeriamo:

• Apri completamente la porta fi no a scoprire il tappo del contenitore del sale;

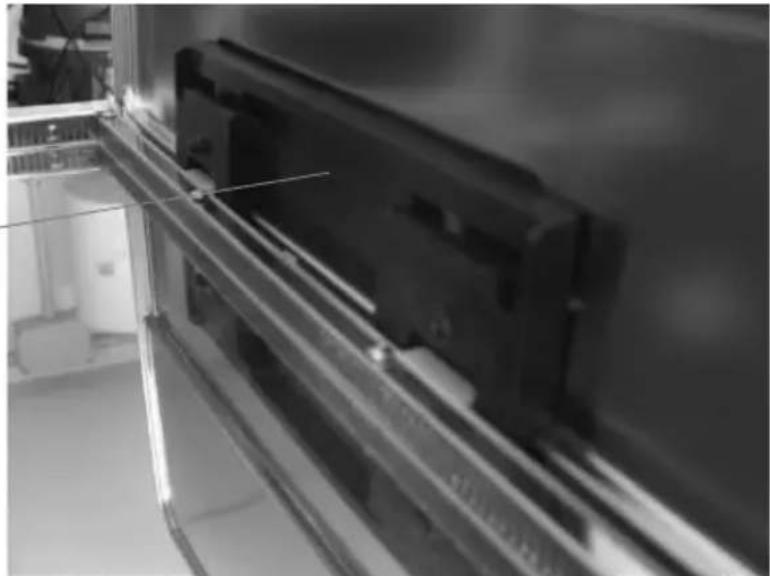

• Sgancia ed estrai il cestello;

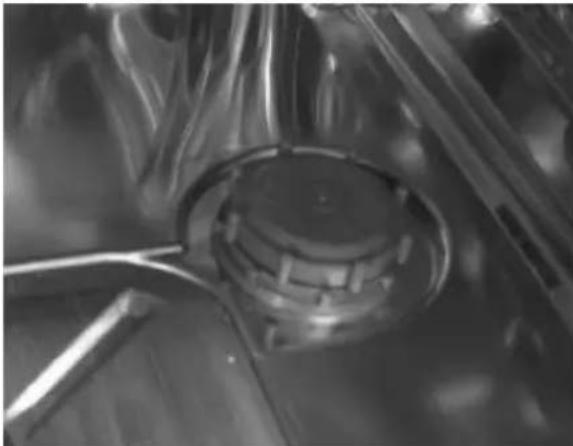

- Svita il tappo del contenitore;

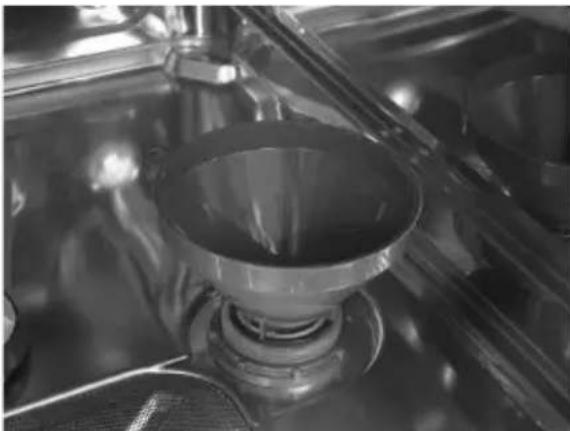

- Posiziona correttamente l'imbuto;

- Versa il sale come illustrato nella fi gura sottto riportata. Fai attenzione perché il contenitore è pieno d'acqua e questa ne uscirà fuori;

- Pulisci la fi lettatura del contenitore dal sale che eventualmente è traboccato dal contenitore;

- Avvita il tappo con cura. La miscela di acqua e detersivo residua sul fondo della vasca non deve penetrare nel serbatoio del sale, poiché ciò comprometterebbe il funzionamento dell'impianto di rigenerazione. In questo caso la garanzia non è valida;

- Reinserire il cestello ed agganciarlo alla controporta, collocandolo nell'apposito alloggio;

- Avviare un programma breve, es. "quick wash" immediatamente. Questo rimuove ogni traccia di sale dalla vasca (vedere fase di impostazione programmi).

Indicatore di mancanza sale

Quando il contenitore del sale è vuoto, l'icona di «mancanza sale» si accen- derà.

Per riempire il contenitore procedere come indicato precedentemente. Tieni presente che l'indicazione può restare accesa per un paio di cicli prima di spegnersi.

RIEMPIMENTO DEL BRILLANTANTE

Il brillantante rende le stoviglie più brillanti perché migliora l'asciugatura ed impe- disce la formazione di macchie e depositi calcarei. Esso è necessario per assicu- rare che l'acqua non aderisca e lasci macchie sulle stoviglie durante il processo di asciugatura.

Il serbatoio del brillantante è posto all'interno della porta (vedi foto)

Il brillantante è versato nell'apposito contenitore posto sulla porta della lavastoviglie ed è prelevato automaticamente durante ogni ciclo di lavaggio.

La capacità del contenitore è di circa 100cm³

Per il riempimento e la regolazione della quantità di brillantante, procedi come segue:

- Svita il tappo del contenitore

Versa il brillantante in questo beccuccio

• Versa il brillantante lentamente, fi no al riempimento completo del contenitore, facendo attenzione di non traboccare.
• Pulisci l'eventuale liquido fuoruscito. Questo previene la formazione di schiuma durante il successivo ciclo.

Dopo aver effettuato l'operazione di caricamento del brillantante, sistema correttamente il tappo per evitare che durante il lavaggio l'acqua penetri all'interno del dosatore

Indicatore di brillantante

Quando il contenitore del brillantante è vuoto, l'icona * “mancanza brillantante” indicato con il simbolo si accenderà. Il contenitore del brillantante deve essere riempito nuovamente. A questo punto caricare nuovamente il brillantante seguendo le istruzioni. Non continuare a lavare con l'indicatore acceso, si potrebbero avere problemi di asciugatura.

Il riempimento inavvertito del contenitore del brillantante con detersivo liquido o altri prodotti non idonei, danneggerà il contenitore. Utilizza esclusivamente brillantante per lavastoviglie domestiche.

Consigliamo di riempire sempre il contenitore del brillantante anche se si utilizzano detersivi che contengono sale e brillantante (3 in 1).

STOVIGLIE INADEGUATE

E' sconsigliato di lavare in lavastoviglie:

• posate o stoviglie con manici in legno, osso,es. vecchi coltelli con manico che è stato incollato o altre parti incollate con resine non resistenti alla temperatura dell'acqua;
• oggetti di artigianato in legno, porcellane antiche o dipinte a mano. Queste decorazioni non sono adatte per il lavaggio in lavastoviglie;
• stoviglie in plastica sensibili alla temperatura, stoviglie in rame e in peltro;
• vetri con decorazioni che possono scolorire;
• articoli in alluminio e in argento; le posate d'argento possono subire decolorazioni o diventare scure e in particolare se le posate sono mescolate con quelle in acciaio;
• attenzione ad alcuni tipi di bicchieri che nel tempo possono diventare opachi;
• oggetti in ferro o ghisa in quanto possono arrugginire e macchiare le stoviglie;
• articoli in cristallo e/o vetro piombato, se non specifi catamente indicato;
• oggetti smaltati e colorati che possono scolorirsi dopo molti lavaggi.

Non lavare mai stoviglie sporcate con cenere, cera, grasso minerale o vernice.

In caso di acquisto di nuove stoviglie, è importante accertarsi che siano compatibili con le dimensioni del cestello e adatte al lavaggio in lavastoviglie.

Prima di disporre le stoviglie nel cestello, asporta i residui più grossi di cibo (ossicini, stuzzicadenti, lische, avanzi di carne o verdure, buce di frutta, ecc.) per evitare di intasare i fi Itri e ridurre l'effi cacia del lavaggio.

Un lavaggio delle stoviglie sotto l'acqua corrente è inutile.

Se le pentole e le padelle sono molto incrostate, meglio metterle a bagno in attesa del lavaggio.

Sistemare le stoviglie in modo che:

• L'apertura di tutti i recipienti sia rivolta verso il basso;
- Stoviglie molto fonde devono essere sistemate in posizione obliqua, l'acqua potrà defl uire per lavarle meglio;
- Pentole, insalatiere devono essere sempre capovolte ed assicurati che non si possano rovesciare;
- Assicurati che stoviglie siano ben ferme e non possano ribaltarsi e che non osta- colino la rotazione della girante;
• Assicurati che la posizione delle posate non sia tale da bloccare la rotazione della girante;
- Non introdurre nel cestello stoviglie o oggetti di dimensioni ridotte, possono cadere dal cestello o fuoriuscire dalla parte bassa e bloccare la girante;
• Non disporre le stoviglie le une sulle altre o che si coprano a vicenda;
- Non disporre i bicchieri troppo vicini tra di loro perché toccandosi potrebbero rompersi o potrebbero rimanere delle macchie.

Utilizzo del cestello

Il cestello è destinato per un lavaggio di piatti (fi no a 260mm di diametro), scodelle, bicchieri, tazze, pentole, padelle, coperchi, insalatiere, posate, ecc, come indicato negli esempi sotto riportati

Noi raccomandiamo che siano sistemate correttamente nel cestello in modo che l'apertura sia rivolta verso il basso.

Per pentole e padelle particolarmente sporche, è consigliabile l'utilizzo del pro- gramma apposito.

Sistema le posate (cucchiai e forchette) con i manici rivolti verso il basso. Sistema i coltelli o utensili appuntiti con le punte rivolte verso il basso o in posizione orizzontale.

Intercalare cucchiai con altre posate per evitare che si addossino fra loro.

Dopo aver caricato il cestello, inseriscilo nella lavastoviglie, prima di chiudere la porta assicurati la corretta rotazione della girante

Noi ti raccomandiamo di:

• lavare bicchieri delicati nel programma "Quick Wash", questo diminuirà il rischio di opacizzazioni;
  • non ci sono guide standard per il lavaggio dei bicchieri, in caso di dubbio lavarli a mano.

Utilizza detersivi in polvere, o pastiglie adatti per lavastoviglie domestiche Detersivi non adatti (esempio quelli per lavaggio a mano) oltre a pregiudicare il risultato di lavaggio, possono danneggiare la macchina (schiuma eccessiva);

Tieni detersivo e brillantante in luoghi asciutti, lontano dalla portata dei bambini;

In commercio si trovano prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante. Questo tipo di detersivo è utilizzabile fi no ad una durezza dell'acqua di rete di circa 20dH (35df). Se la durezza dell'acqua di rete è superiore a quanto indicato dal produttore di detersivo è indispensabile aggiungere sale e brillantante negli appositi contenitori, per evitare la formazione di striature bianche sulle stoviglie o sulla vasca. Se si usano solo questi prodotti è normale che le spie sale e brillantante, dopo un certo numero di cicli, restino accese in permanenza. Quando si usano questi prodotti, unitamente al programma scelto, premere l'opzione “3 in 1” prevista nel pannello di controllo. Nel caso in cui si verifi cassero problemi quali scarsa effi cacia di lavaggio, deposito di patina bianca sulla vasca o sulle stoviglie, scarsa asciugatura, residui sulle stoviglie a fi ne lavaggio, è consigliabile di

ritornare ad utilizzare prodotti tradizionali (sale in grani, detersivo in polvere e brillantante liquido). Ritornando comunque all'utilizzo di prodotti tradizionali sono necessari alcuni cicli prima che l'impianto ritorni alla sua piena effi cienza. E' normale che per i primi cicli si trovi una patina bianca sulla vasca e sulle stoviglie.

Utilizzo del detersivo in pastiglie

La tua lavastoviglie è stata studiata in modo da ottimizzare il risultato di lavaggio anche con questi tipi di detersivi, pertanto se si utilizzano detersivi in pastiglie è indispensabile sistemarla nell'apposito contenitore (vedi foto), in modo da permettere un completo scioglimento ed evitare che cadendo possano bloccare la girante.

Utilizzo del detersivo in polvere

Detersivi in polvere possono essere versati sia nella vaschetta del portaposate vista sopra oppure direttamente in uno dei due angoli del gocciolatoio (vedi foto). Dosare la giusta quantità di detersivo: se si eccede non si otterranno stoviglie più pulite, solo maggiore inquinamento ambientale, una quantità insuffi ciente provoca una incompleta asportazione dello sporco. Attenersi alle istruzioni del produttore di detersivi per quanto riguarda le quantità.

Nel caso in cui si avviasse un ciclo senza il cestello portaposate (es. quando si volessero lavare pentole o padelle), il detersivo sia in polvere sia in tab può essere posizionato in uno dei due angoli del gocciolatoio (vedi foto).

Quando si seleziona l'opzione Partenza ritardata" fai attenzione che ore o lo sgocciolatoio siano asciutti, per ello stesso al momento dell'utilizzo, con lavaggio. Ti consigliamo di tanto in tanto o dalla vaschetta.

Utilizzo di detersivo liquido

Si sconsiglia l'utilizzo di questo tipo di detersivo in quanto esiste la possibilità che una parte di esso durante la prima fase di scarico acqua residua venga asportato e quindi non garantisca un'ottima prestazione di lavaggio.

Quando la lavastoviglie viene connessa alla rete elettrica per la prima volta, il display si illumina e si accendono tutti i segmenti per circa 2 secondi.

Successivamente si spegne e la macchina è pronta per il suo funzionamento.

Ti raccomandiamo di non toccare la tastiera durante questo breve periodo.

La prima operazione

Chiudere la porta, un “clic” meccanico ti segnalerà la chiusura corretta.

Aprire il rubinetto dell'acqua, premere il pulsante ON OFF "ON/OFF".

Il display si illumina e indicherà “P0” a questo punto la macchina è pronta per essere programmata.

Tutte le fasi di programmazione della macchina devono essere fatte a porta chiusa dopo aver premuto ON OFF "ON/OFF" e display indicante "P0" e senza aver selezionato il programma di lavaggio.

La seconda operazione

Sezione della durezza dell'acqua: regolazione della fase di rigenerazione Per conoscere come regolare l'addolcitore, fai riferimento alla seguente tabella delle durezze dell'acqua.

Display °d	H °fH °Clarke mmol/l
0 0 – 6	0 – 10 0 – 7 0	-1
1 6 – 14	11 – 25 8 – 18	1,1 – 2,5
2	15 – 22	26 – 40	19 – 28	2,6 – 4
3	23 – 28	41 – 50	29 – 35	4,1 – 5,0
4	>28	>50	>35	>5,0

La lavastoviglie esce dalla fabbrica impostata sulla fase "h2"

Avviene esclusivamente con porta chiusa e con display indicante “P0”, tramite la pressione continuata del tasto “programmazione” (3” circa) fi no a che sul display comparirà la scritta lampeggiante “h2”. Per variare i parametri della durezza premere il pulsante “rinse plus”. Sul display compariranno i numeri da 0 a 4 lampeggianti. Continuando a premere ripartirà il conteggio da 0 a 4.

La conferma della funzione si avrà dopo aver premuto nuovamente il tasto "programmazione". Display mostrerà "P0" e sarà possibile impostare il programma di lavaggio "P1", "P2", "P3", ecc..".

Se il valore della regolazione è stato impostato su “0” non c'è bisogno di versare il sale nel contenitore, in quanto la macchina non ne consuma. In questo caso l'indicatore di mancanza sale resta illuminato. Se il valore di regolazione è compreso fra 1 e 4 è necessario riempire il contenitore. Questa operazione deve essere fatta all'installazione della macchina ed eventualmente se si riscontrassero problemi di lavaggio dovuti a durezza dell'acqua vedere in capitolo “Problemi e soluzioni”

La terza operazione

Selezione del brillantante

La lavastoviglie esce dalla fabbrica impostata sulla fase "A1"

Avviene esclusivamente con porta chiusa e con display indicante "P0", tramite la

pressione prolungata (3" circa) del tasto “partenza ritardata”. Display mostra "A1", Per variare i parametri della quantità di brillantante (in aumento) premere il

pulsante “rinse plus”. Su display compariranno i numeri A0, A1, A2 lampeggianti. Continuando a premere ripartirà il conteggio da 0 a 2.

La conferma della funzione si avrà dopo aver premuto il tasto “programmazione”. Display mostrerà “P0” e sarà quindi possibile impostare il programma di lavaggio “P1, P2, P3, ecc..”.

La scelta del programma

La sequenza delle operazioni (da porta chiusa) è di seguito riportata;

• premi su "ON/OFF";
• scegli la fase di rigenerazione (generalmente avviene al primo ciclo dopo installazione del prodotto);
• scegli il dosaggio del brillantante (generalmente avviene al primo ciclo dopo installazione del prodotto);

- scegli il programma da parte dell'utente premendo il tasto “programmazione” fi no a raggiungimento del programma desiderato con informazioni su display (“P1”, “P2”, ecc..) La variazione del programma è sempre possibile fi no a che il

programma non sia stato confermata con il pulsante "start". Si accende l'icona con l'indicazione della temperatura di lavaggio e del tipo di stoviglie previste per quel programma

• Scegli le opzioni se lo desideri;
• Avvia il prodotto, sfi orando il tasto START "start". Si accenderà l'icona porta chiusa: a questo punto il ciclo di lavaggio prescelto inizia e i display segnaleranno il tempo che resta al termine del ciclo.

Il valore segnalato è indicativo e può variare a seconda di alcuni parametri, quali temperatura ambiente, temperatura dell'acqua, ecc.

La scelta delle opzioni

Partenza ritardata

Una volta impostato il programma, premendo il tasto ☑ “partenza ritardata”, il display mostra le indicazione: d1,...d9, corrispondenti alle ore di ritardo a cui si vuole far iniziare il programma di lavaggio.

Il conto alla rovescia parte dopo la pressione del tasto START "start". Durante il conto alla rovescia l'attivazione degli altri pulsanti è invalidata.

Una variazione della funzione è possibile, con programma non ancora avviato, tramite la pressione del tasto corrispondente e la ripetizione delle operazioni.

Per cancellare la partenza ritardata a macchina avviata, premere il tasto “partenza ritardata”, la lavastoviglie parte normalmente eseguendo il programma precedentemente avviato.

Rince plus (o risciacquo aggiuntivo)

Una volta impostato il programma, sfi orando il tasto “rince plus” si aggiunge un risciacquo a caldo al programma. All'attivazione della funzione, si accenderà l'icona corrispondente.

L'eliminazione di questa opzione a macchina non ancora funzionante è possibile attraverso la pressione dello stesso tasto. L'icona corrispondente si spegne.

Il tasto "3 in 1"

Questa funzione l'attiverai se utilizzi detersivo in polvere (o in tab), con la funzione di "3 in 1", ecc.. Dopo aver scelto il programma di lavaggio premendo il tasto TAB "3 in 1" si accende l'icona corrispondente.

L'eliminazione di questa opzione a macchina non ancora funzionante è possibile attraverso la pressione dello stesso tasto. L'icona corrispondente si spegne.

Modifi ca del programma in corso

Se desideri modifi care un programma in corso di svolgimento, procedere come segue:

• Se il programma non è stato ancora confermato, premi il tasto “programma-zione” fi no all'ottenimento del programma desiderato;
• Se il programma è già stato confermato o il programma è in corso di svolgimento (Operazione sconsigliata), premere per 3s circa il tasto “programmazione”. I digits mostreranno “00”, verrà attivata una fase di scarico acqua. Al termine, un cicalino emetterà un doppio bip ogni 10 minuti per avvisare che il programma è terminato. Sfi ora il pulsante ON/OFF “ON/OFF” per disattivare le funzioni e procedere ad una nuova programmazione secondo le modalità sopra citate.

Fai attenzione se apri la porta durante il ciclo di lavaggio o quando è appena terminato. Potrebbero verifi carsi fuoruscite d'acqua dalla parte inferiore e/o vapore

Apertura e chiusura porta

L'apertura della porta da parte dell'utente può verifi carsi per varie condizioni. Di seguito le indicazioni sulle azioni da compiere.

Apertura della porta a fi ne ciclo di lavaggio

Il display indicherà “0”, l’apertura della porta è possibile quando l’icona “porta chiusa” è spenta. Per aprire la porta, prima di agire sulla maniglia, premere il tasto “ON/OFF” e spegnere la macchina. Poi utilizza l’apposita maniglia situata sul fronte della macchina.

Apertura della porta a programma già avviato (operazione sconsigliata) Premere il tasto ON OFF "ON/OFF" a lungo (circa 3s), il display mostrerà P più il programma selezionato lampeggiante. Attendere lo spegnimento dell'icona e poi agisci l'apposita maniglia situata sul fronte della macchina. Dopo la richiusura della porta il ciclo riprenderà da dove era stato interrotto dopo un ritardo di circa 50 secondi

Nota: in caso di mancata apertura della porta (pressione sul tasto ON OFF "ON/OFF" effettuata per errore), ripremere ON/OFF per far ripartire il ciclo.

Apertura della porta con l'opzione partenza ritardata selezionata

Procedere come nella fase precedente. Dopo la richiusura della porta, il ciclo riprende regolarmente, dopo aver premuto il tasto ON/OFF, la funzione partenza ritardata non viene disattivata.

Non forzare l'apertura afferrando i lembi della controporta inox o del pannello decorativo in quanto si potrebbero danneggiare. Se la porta è aperta durante il funzionamento tutte le funzioni sono automaticamente interrotte

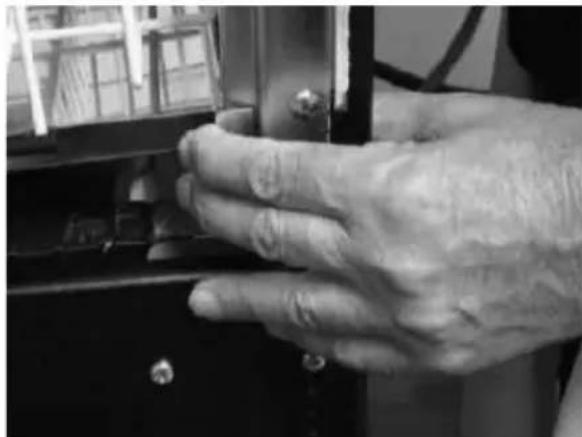

Per chiudere la porta:

- Ripetere l'operazione inversa con la pressione uniforme sulla maniglia frontale poi spingere la porta fi no a sentire il "clic" di chiusura.

- Non utilizzare per la chiusura la metodologia indicata nella foto in quanto al termine della corsa, le dita potrebbero essere schiacciate.

Apertura push-pull (nei modelli che la prevedono)

Per aprire la porta nei modelli con estetica push-pull procedi come segue:

• premi leggermente sulla parte centrale alta del vetro porta: il vetro si staccherà dal fi lo della cornice permettendoti di infi lare le dita della mano al suo interno;
• trascina il vetro fi no a fi ne corsa: l'apertura ti permetterà di afferrare la maniglia interna;
• apri la porta tirando la maniglia verso l'esterno;
  • per la chiusura, ripeti le operazioni in senso inverso.

Nota: per quanto riguarda avvertenze ed accorgimenti, attenersi ai paragrafi precedentemente descritti: in effetti il funzionamento elettromeccanico rimane lo stesso.

PROGRAMMI DI LAVAGGIO

In questa tabella riassuntiva fi gurano il numero massimo di programmi e le opzioni possibili. Per quanto riguarda la loro impostazione vedere il paragrafo relativo a "Avviare la lavastoviglie"

Simbologia

Programmi Visualizzazione display
Programma 1“P1”					40°50°65°70°
Programma 2“P2”					40°50°65°70°
Programma 3“P3”					40°50°65°70°
Programma 4“P4”					40°50°65°70°
Programma 5“P5”					40°50°65°70°

Programmi “P1” “P2” “P3”
Descrizione Eco	50°C Intensivo 70°C Normale 65°C
Svolgimento del programma	Lavaggio a 50°C Risciacquo caldo a 68°C Asciugatura	Lavaggio a 70°C Risciacquo intermedio Risciacquo intermedio Risciacquo caldo a 70°C Asciugatura	Lavaggio a 65°C Risciacquo intermedio Risciacquo caldo a 70°C Asciugatura
Detersivo SI SI	SI
Brillantante SI S	SI
Opzione “rince plus”	SI SI SI
Opzione “partenza ritardata”	SI SI SI
Opzione “3 in 1”	SI SI SI
Tipo di stoviglie Stoviglie miste Stoviglie miste resistenti Stoviglie miste delicate
Tipo di sporco Residui normali		Residui abbondanti anche essiccati. (da non usare per pezzi delicati)	Residui anormali o abbondanti (da non usare per pezzi delicati)

Programmi “P4”	“P5”
Descrizione	Quick wash 40°C	Forte 70°C
Svolgimento del programma	Lavaggio a 40°C Risciacquo intermedio	Lavaggio a 70°C Risciacquo intermedio
	Risciacquo caldo a 70°C Asciugatura	Risciacquo caldo a 70°C Asciugatura
Detersivo SI		SI
Brillantante SI		SI
Opzione^ "rince plus"	SI	SI
Opzione^ "partenza ritardata"	SI	SI
Opzione^ "3 in 1"	SI	SI
Tipo di stoviglie	Stoviglie miste resistenti	Stoviglie miste resistenti
Tipo di sporco	Residui poco aderenti	Residui abbondanti anche essiccati. Indicato per la puliziainterna della macchina e del gocciolatoio con gli appositi prodotti commerciali (da non usare per pezzi delicati)

Descrizione dei programmi

Dati sui programmi

		P1 P2	P3 P4 P5
Durata min. 118 105 98 78 88
Consumo di energia kWh	0.67 0	.98 0.81 0	.67 0.85
Consumo d’acqua (*) dm3	<8 <14	<11 <11	<11

Valori misurati secondo EN 50242. I dati sopra annunciati si riferiscono a delle condizioni normalizzate.

*Il consumo di acqua è riferito ad una durezza dell'acqua regolata su 1

TERMINE DEL PROGRAMMA

Una volta che il programma è terminato, un cicalino emetterà un doppio bip e lo ripeterà ogni 10 minuti per segnalarlo. Il display con indicazione “0” resterà acceso solo nei primi 10 minuti, poi si spegnerà, ma macchina continuerà ad emettere il doppio bip ogni 10 minuti, fi no a quando non sarà spenta.

Nelle condizioni di display spento, con la pressione sul tasto ON OFF "ON/OFF" il display mostrerà "0", indice di fi ne programma. Una nuova pressione sul tasto ON OFF "ON/OFF" spegnerà la macchina. A questo punto, se l'icona è spenta, è possibile aprire la porta (vedere istruzioni citate in precedenza), chiudere il rubinetto dell'acqua, attendere qualche minuto prima di estrarre le stoviglie in quanto scottano e nello stesso tempo si otterrà una miglior asciugatura.

Mancanza di alimentazione elettrica

In caso di mandanza di alimentazione elettrica, il programma si interrompe e al ripristino, il ciclo verrà completato.

Se la mancanza di alimentazione elettrica si verifi ca durante la fase di apertura porta con programma già avviato e partenza ritardata, si perdono tutte le indicazioni e la programmazione deve essere ripetuta.

TERMINE ANTICIPATO DEL PROGRAMMA

Se per un qualsiasi motivo decidessi di sospendere il programma, l'operazione è possibile seguendo le indicazioni.

Premi a lungo (3s circa) il tasto “programmazione”. Il display mostrerà “0”, e la macchina esegue una fase di scarico. Un bip sonoro segnalerà la fi ne del ciclo. L’apertura della porta è possibile seguendo le indicazioni citate in precedenza.

Per una nuova programmazione, spegni e riaccendi la macchina con il pulsante ON OFF "ON/OFF"; a questo punto procedi per una nuova programmazione.

CURA E MANUTENZIONE

Prima di procedere a questa operazione accertati che la lavastoviglie sia scollegata dall'alimentazione elettrica e che non sia terminato da poco un ciclo di lavaggio (l'interno della vasca potrebbe risultare ancora caldo)

Filtro e microfi Itro

Per avere la lavastoviglie sempre effi ciente, è necessario pulire il gruppo fi ltrante regolarmente.

Per pulire il gruppo fi ltrante procedere come segue:

- ruota in senso antiorario il fi Itro ed estarlo dalla sua sede.

- estrai e togliere il fi ltro inox e il microfi ltro;

- pulisci sotto un getto d'acqua il fi ltro, il microfi ltro e il al fi ltro inox;

• sistema nuovamente i particolari all'interno della macchina, avendo cura di posizionare correttamente il microfi itro all'interno del pozzetto;
• posiziona il fi ltro inox avendo cura che l'anello in plastica aderisca alla parete del microfi ltro e che sia correttamente posizionato nel suo alloggio;
• inserisci il fi ltro in plastica e ruotarlo in senso orario fi no allo scatto dei denti di aggancio.

La lavastoviglie non deve mai essere utilizzata senza fi Itri. Un montaggio non corretto del microfi Itro porta a dei risultati di lavaggio insoddisfacenti. La pulizia dei fi Itri è fondamentale per un risultato ottimale di lavaggio

Il piatto gocciolatoio

E' sistemato sotto il cestello e ha lo scopo di raccogliere eventuali piccoli residui di sporco o cibo che potrebbero cadere durante la sistemazione delle stoviglie. Per una maggior sicurezza è agganciato direttamente alla porta. Con l'apertura della porta il piatto gocciolatoio viene estratto unitamente al cestello ed evita il gocciola- mento di acqua verso il pavimento e verso i mobili.

Prima di aprire la porta attenersi alle istruzioni ed alle avvertenze citate in precedenza.

Estrazione del cestello dalla lavastoviglie e sganciamento gocciola- toio

Qualora si rendesse necessaria l'operazione di estrazione del cestello dalla lava- stoviglie (es. pulizia giranti o gocciolatoio), procedi come indicato:

• assicurati che la macchina sia scollegata dalla rete di alimentazione elettrica;
- apri completamente la porta;
- Afferra il cestello con due mani e procedi a sganciarlo dalla parte frontale della porta sollevandolo verso l'alto e spingendolo verso l'interno della macchina.
- A questo punto il cestello è sganciato dalla porta e puoi procedere, inclinandolo, alla sua estrazione;
- Fai attenzione durante la fase di estrazione che la parte superiore del cestello non impatti o si agganci alla vasca, danneggiando la guarnizione del giro porta;

• Deposita con cautela il cesto su un piano;
• Procedi all'operazione di sgancio del gocciolatoio sollevandolo dal suo supporto fi ssato alla controporta e facendo scorrere le ruote sulle loro guide accatastando i due piani di lamiera;

Aggancio cesto-gocciolatoioio

• Ripetere le operazioni in senso inverso quando si deve riposizionare nella lava-stoviglie.
  non introdurre nella lavastoviglie il cestello senza il piatto gocciolatoio

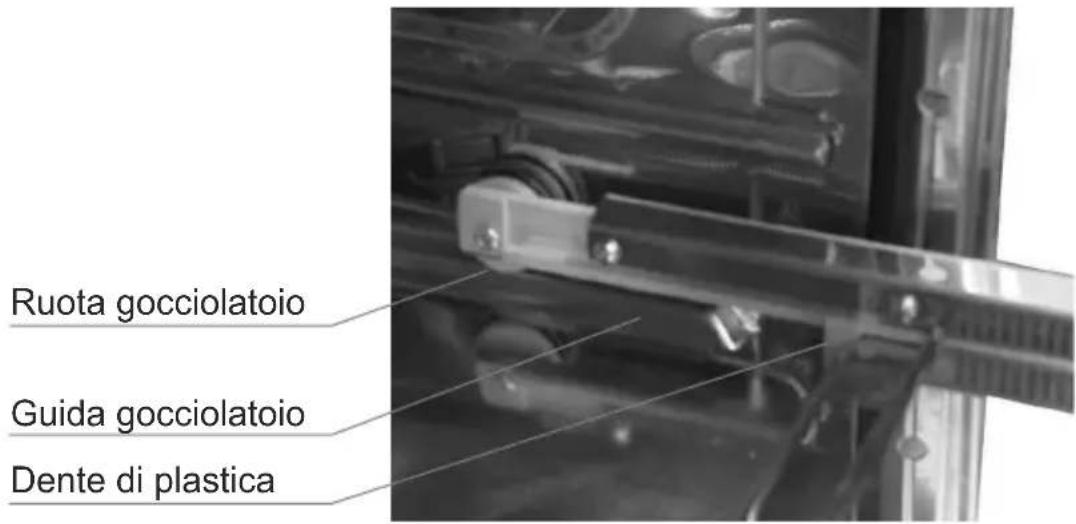

  Riposiziona il piatto gocciolatoio facendo si che le ruote appoggino nelle apposite guide sistemate sul fondo della vasca;
• infi lare il gocciolatoio con i piani accatastati (chiusi) inclinandolo fi no a far oltre-passare la soglia della vasca i denti di plastica;

• facendo si che i denti in plastica facciano battuta sulla soglia della vasca, estra il secondo piatto;
  • aggancia il gocciolatoio alla porta;
  • controlla la corretta rotazione della girante

- inserisci il cestello dentro la vasca facendo attenzione di inserire le ruote anteriori nelle apposite guide;

- riaggancia il cestello nel suo supporto fi ssato alla porta

Periodicamente occorre verifi care se gli ugelli irroratori della girante non siano par- zialmente otturati da residui di cibo.

Le guarnizioni

Pulisci di tanto in tanto con una spugna umida le guarnizioni, in quanto c'è possibilità di ristagno di residui di cibo causano cattivi odori

La pulizia interna

Per la pulizia interna, non impiegare ne solventi ne sostanze abrasive in quanto potrebbero danneggiare la vasca. Utilizza un panno imbevuto di acqua tiepida e sapone neutro o con un prodotto specifi co per lavastoviglie.

Se durante la pulizia del fi Itro e microfi Itro si riscontrassero residui di grasso all'interno del pozzetto ti consigliamo di lavare a fondo con un panno imbevuto di acqua tiepida e detersivo.

Di tanto in tanto eseguire un ciclo di lavaggio (consigliato il P5) senza stoviglie con detersivo o con un prodotto specifi co per la cura della lavastoviglie reperibile in commercio

Periodi di sosta prolungata

Se si lascia inattiva la macchina per lungo tempo, ti consigliamo di:

• riempi il dosatore brillantante per risciacquo;
• fare uno o due lavaggi a vuoto;
• stacca i collegamenti elettrici ed idraulici;
• lascia la porta socchiusa per evitare il ristagno di cattivi odori;
• lascia l'interno della macchina pulito.

Prima di utilizzare la lavastoviglie dopo una lunga sosta

• controlla che nella tubazione non siano depositati fanghiglia o ruggine, in tal caso lasciar scorrere l'acqua dal rubinetto di alimentazione per alcuni minuti;
• reinserisci la spina alla presa di corrente;
• riallaccia il tubo fl essibile di alimentazione acqua e riapri il rubinetto.

RISPARMIO ENERGETICO

Questa lavastoviglie è eccezionalmente effi ciente nel suo utilizzo di acqua ed energia: potrai ottenere il massimo dal tuo apparecchio seguendo queste istruzioni:

se il tuo sistema di distribuzione dell'acqua è adatto, questa lavastoviglie può essere collegata all'alimentazione di acqua calda (max. 60°C) per ulteriore economia;

i assicurati che il cestello sia completo senza sovraccarico o senza spazi vuoti per un lavaggio più economico;

i utilizza una corretta quantità di detersivo;

i Scegli adeguatamente il tipo di programma da utilizzare a seconda del tipo di carico. La scelta del programma dipende dal tipo di stoviglie da lavare e dal loro grado di sporco. Vedere in ogni caso la tabella programmi

La lavastoviglie è dotata di sistemi di sicurezza che rilevano eventuali anomalie di funzionamento. Queste anomalie vengono segnalate sul diplay a fi ne ciclo, o meglio in alcuni casi la macchina si posiziona su una fase di scarico e abortisce il ciclo.

La segnalazione è identifi cata sul display con la scritta “E” seguita da un numero o lettera (es. “E1”; “EA”; ecc.).

La tabella seguente riporta alcuni codici di anomalia che si possono verifi care e il

cui sblocco avviene tramite la pressione del tasto ON/OFF".

Se l'errore è stato rimosso comparirà "P0" e la macchina potrà essere programma-ta nuovamente.

In caso di nuova segnalazione dello stesso errore o nel caso l'azione sul pulsante ON/OFF non segnali "P0", sta signifi care che la causa dell'errore non è stata rimossa, non rimossa correttamente, o che necessita di un intervento di Assistenza Tecnica.

alcune segnalazione di errore, si riferiscono a reali problemi di sicurezza del prodotto (es. perdite o intervento di protezioni termiche). In questo caso non è possibile riavviare il prodotto. E' necessario l'intervento di un Tecnico specializzato per la verifi ca del problema

Chiama il Centro di Assistenza Tecnica autorizzato, dopo aver proceduto nel seguente modo:

• prendere nota del messaggio visualizzato dal sistema di autodiagnosi;
• staccare la spina dalla presa di corrente elettrica;
  • chiudere il rubinetto di erogazione acqua

Codice anomalia	Descrizione
E1 Manca acqua	Verifi care che:• il fi ltro presente nel tubo di carico acqua non sia ostruito;• il tubo di carico acqua non presenti strozzature.
E2 La lavastoviglie	non scarica.Verifi care che:• il tubo fl essibile di scarico non sia schiacciato od ostruito;• la conduttura di scarico acqua non sia ostruita;• il fi ltro della lavastoviglie non sia intasato.
EALa macchina	non è riuscita di caricare acquaVerifi care che:• Rubinetto acqua chiuso;• il fi ltro presente nel tubo di carico acqua non sia ostruito;• il tubo di carico acqua non presenti strozzature.
Ec Quantità di acqua	in vasca insuffi ciente:Verifi care che ciotole e/o scodelle non sino rovesciate.
Ed La porta non è	bloccata correttamente:Verifi care che:• la porta sia chiusa;• aprire e richiudere la porta.

LAVASTOVIGLIE: RIMEDIARE DA SOLI AI PICCOLI PROBLEMI

Problemi di avviamento: cause possibili

L’apparecchio non si avvia * La presa

di corrente non funziona* Il collegamento dell’apparecchio non è corretto* La porta della lavastoviglie non è chiusa bene* Non sono state eseguite correttamente tutte le operazioni previste per l’avviamento della lavastoviglie* Fusibile dell’impianto generale saltato* Il display della lavastoviglie indica una segnalazione di errore

Problemi che si verifi cano durante il ciclo: cause possibili

Formazione abituale di schiuma	* Errore di carico: c'è del detersivo di lavaggio nel contenitore del liquido di risciacquo* Liquido di risciacquo sparso contro la controporta(avete tolto il liquido in eccesso con un panno)
L'apparecchio cessa di funzionare durante il ciclo: cause possibili	* Mancanza di corrente* Non arriva acqua
Si sente un sibilo durante il ciclo *	Il sibilo della pompa è insignifi cante, può esserci troppo detersivo o un detersivo senza fosfati. Se persiste chiamare l'assistenza
Rumore durante il ciclo * La girante s	contra le stoviglie* Le stoviglie non sono sistemate bene nei cestelli
Rumore di battito della valvola durante il caricamento dell'acqua	* Generato dalla distribuzione dell'acqua, non ha alcuna incidenza sul funzionamento meccanico dell'apparecchio: Rimediare a questo tipo di rumore è impossibile.
La rotazione della girante è diffi cile *	La girante è bloccata per residui di alimentazione
Resta dell'acqua nell'apparecchio alla fi ne del programma	* Il tubo di scarico è piegato* La pompa di scarico è bloccata* Il fi ltro e il microfi ltro sono sporchi o pieni di residui alimentari* Il programma non è ancora terminato(il display deve indicare "0")
La porta si chiude con diffi coltà * L'a	apparecchio non è stato incassato bene* Alcune stoviglie scontrano la guarnizione porta

Problemi con le stoviglie

Restano dei residui sulle stoviglie * Quantità di detersivo insuffi ciente* Polvere di lavaggio insuffi ciente (Utilizzare detersivo senza cloro)Tracce persistenti su stoviglie e bicchieri(coperti da una patina biancastra)Cause possibili* Quantità di detersivo insuffi ciente* Brillantante mal dosato* E’ stato utilizzato sale non adatto* Il tappo del sale non è ben stretto* Manca sale o la regolazione dell’addolcitore non è adeguata alla durezza dell’acqua

Alcuni pezzi in plastica sono sco-loriti	* Quantità di detersivo insuffi ciente* Polvere di lavaggio insuffi ciente (Utilizzare detersivo senza cloro)
Tracce persistenti su stoviglie e bicchieri (coperti da una patina biancastra)	* Quantità di detersivo insuffi ciente* Brillantante mal dosato* E' stato utilizzato sale non adatto* Il tappo del sale non è ben stretto* Manca sale o la regolazione dell'addolcitore non è adeguata alla durezza dell'acqua* Le vostre stoviglie non sono adatte per essere lavate in macchina
Le stoviglie non sono asciugate * Le	stoviglie sono state tolte dalla macchina prima della fi ne del ciclo di asciugatura* Le stoviglie sono rimaste troppo a lungo dentro la lavasto-viglie
I bicchieri hanno un aspetto grigia-stro	* I bicchieri non sono adatti ad essere lavati in macchina
Persistono tracce di the, caffè o rossetto	* Quantità di detersivo insuffi ciente* Temperatura del ciclo di lavaggio insuffi ciente* Il detersivo è vecchio o indurito o di qualità scadente
I coperti sono ossidati * I coperti non	sono inossidabili* La quantità di sale contenuta nell'acqua di risciacquo è troppa* Il tappo del sale non è stretto
Stoviglie e bicchieri danneggiati * Natura	e processo di fabbricazione dei bicchieri e delle stovi-glie (Inadeguate per il lavaggio in macchina)* Composizione chimica del detersivo. (utilizzate detersivo nel cui imballo è indicato per l'utilizzo in lavastoviglie)* Temperatura dell'acqua e durata del programma scelto (Selezionate un programma più corto e con una temperatura dell'acqua più bassa)* Non lasciare troppo a lungo stoviglie e bicchieri dentro la macchina
Tracce di ruggine sulle stoviglie * Stoviglie	non perfettamente inossidabili* Tenore dell'acqua di lavaggio con troppo sale* Coperchio del recipiente sale non stretto a fondo* Troppo sale all'interno della lavastoviglie (Al momento del riempimento del contenitore del sale ne è stato versato anche all'interno della macchina)

Se dopo queste verifi che resta l'inconveniente, rivolgersi al più vicino centro di assistenza tecnica autorizzato, indicando il modello dell'apparecchio, il difetto riscontrato e il numero di serie che si trova stampato nella targhetta caratteristiche.

gli interventi effettuati sull'argomento da personale non autorizzato o il non utilizzo di ricambi originali non sono coperti dalla garanzia e sono a carico dell'utente

NOTE PER LE PROVE COMPARATIVE

Metodologia di caricamento secondo EN 50242

Carico normalizzato del cestello

Schema di caricamento delle posate secondo EN 50242

		2 1 3 2	4 2 4
		4 5 4 8	1 3 1
5 3 5 1		3 1 3 5
		2
7 2 1 2				4 5 4 5
		3

Disposizione posate nel cestello:

1: Cucchiaini da caffè
2: Cucchiaini da dessert
3: Cucchiai
4: Forchette
5: Coltelli
7: Cucchiaio da salsa
8: Forchetta da portata

Capacità : 6 coperti standard

Programma comparativo : 1 (Eco 50)

Detersivo di riferimento : 18 g
