V700-20 Kit - Telecamera di sicurezza Atlantis Land - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videocamera di sicurezza (700 TVL HD IR per esterno)
Marca	Atlantis Land
Modello	V700-20 (Nero) / V700-20W (Bianco)
Sensore di immagine	1/3" Panasonic (NIS0231+NVP2080)
Pixel effettivi	PAL: 960×582, NTSC: 967×494
Risoluzione	700 TVL
Obiettivo	Obiettivo ottico fisheye da 3,6 mm
Illuminazione minima	0,03 Lux / F1.2 (0 Lux con IR acceso)
LED IR	28 o 24 pezzi (φ5 IR 850nm), portata fino a 12 m
Uscita video	1.0 Vp-p / 75 Ω
Alimentazione	DC 12V, 300 mA
Dimensioni (D × H)	180 mm × 75 mm
Peso	580 g
Grado di protezione	IP66
Temperatura di esercizio	-10°C a 40°C
Umidità di esercizio	85% UR max
Materiale dell'involucro	Alluminio
Rapporto segnale-rumore	≥ 52 dB (AGC OFF)
Bilanciamento del bianco	Auto
Otturatore elettronico	PAL: 1/50 - 1/100.000 sec
Controllo del guadagno	Auto / Manuale
Compensazione del controluce	Auto / Manuale (BLC)
Modalità di esposizione	Esposizione elettronica / Manuale
Funzioni OSD	Specchio, BLC, D-WDR, Riduzione del rumore, Privacy, Rilevamento movimento
Contenuto della confezione	Videocamera, Kit di montaggio a parete e strumenti, Guida rapida (EN/IT), Certificato di garanzia
Garanzia	1 anno di garanzia on-site

Domande frequenti - V700-20 Kit Atlantis Land

Come collego la videocamera a un DVR Atlantis?

Puoi collegarti tramite RJ45 usando un balun video (vedere sezione 1.4) o direttamente tramite cavo BNC (vedere sezione 1.5). La videocamera viene fornita con un cavo BNC da 18 m per video e alimentazione.

Qual è la distanza massima IR?

I LED IR forniscono illuminazione fino a 12 metri al buio completo (0 Lux).

La videocamera è resistente alle intemperie per uso esterno?

Sì, la videocamera ha una classificazione IP66, quindi adatta per installazione esterna senza involucro aggiuntivo.

Come regolo la panoramica/inclinazione della videocamera?

Usa la chiave fornita per allentare la vite, quindi regola la videocamera su/giù e ruotala di 360° per il posizionamento desiderato. Stringere la vite dopo la regolazione.

Quale alimentatore è necessario?

La videocamera richiede un alimentatore DC 12V, 300mA. Si consiglia sempre un protettore di sovratensione. L'alimentatore non è incluso.

Posso usare questa videocamera in interni?

Sì, anche se è progettata per uso esterno con classificazione IP66, funziona perfettamente anche in interni.

Come pulisco l'obiettivo o il sensore della videocamera?

Se la superficie di imaging viene toccata, usa un panno morbido con alcol per pulirla delicatamente. Evita di toccare direttamente il sensore.

Qual è il periodo di garanzia?

Il prodotto è coperto da una garanzia on-site di 1 anno da Atlantis. La garanzia decade se l'adesivo della videocamera viene rimosso o se i cavi vengono manomessi.

La videocamera supporta la visione notturna?

Sì, con 28 LED IR (850nm) fornisce immagini chiare al buio totale fino a 12 metri.

Posso visualizzare la videocamera sul mio smartphone?

La visualizzazione mobile dipende dalle capacità del tuo DVR Atlantis. La videocamera stessa è analogica e deve essere collegata a un DVR che supporti la visione remota.

MANUALE UTENTE V700-20 Kit Atlantis Land

Questo prodotto è coperto da garanzia Atlantis On-Site della durata di 1 anno (per via della collocazione in ambienti outdoor). Se utilizzato in ambienti indoor la garanzia è di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com.

ENGLISH

1. Panoramica di Prodotto 8

1.1 Contenuto della confezione 9
1.2 Dimensioni 9
1.2 Cablaggio 10
1.4 Connessione della Camera al DVR (con RJ45) ......13
1.5 Connessione della Camera al DVR (con BNC) ....13
1.6 Supporto 14

ENGLISH

Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle presenti in questo manuale, nel software e nell'hardware fossero presenti degli errori. Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni. Infine, non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del manuale, software e/o hardware.

Il contenuto di questo manuale è fornito esclusivamente per uso informale, è soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il sito www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non deve essere interpretato come un impegno da parte di Atlantis che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa in altra forma o con qualsiasi mezzo, elettronicamente o meccanicamente, comprese fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti in altra lingua e in altra forma senza un espresso permesso scritto da parte di Atlantis. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro rispettivi proprietari.

Restrizioni di responsabilità CE/EMC

Il prodotto descritto in questa guida è stato progettato, prodotto e approvato in conformità alle regole EMC ed è stato certificato per non avere limitazioni EMC. Se il prodotto fosse utilizzato con un PC/apparati non certificati, il produttore non garantisce il rispetto dei limiti EMC. Il prodotto descritto è stato costruito, prodotto e certificato in modo che i valori misurati rientrino nelle limitazioni EMC. In particolari circostanze, potrebbe essere possibile che detti limiti possano essere superati, se utilizzato con apparecchiature non prodotte nel rispetto della certificazione EMC. Può anche essere possibile, in alcuni casi, che i picchi di valore siano al di fuori delle tolleranze. In questo caso l'utilizzatore è responsabile della "compliance" con i limiti EMC. Il produttore non è da ritenersi responsabile nel caso il prodotto sia utilizzato al di fuori delle limitazioni EMC.

CE Mark Warning

In un ambiente domestico il dispositivo può causare interferenze radio, in questo caso è opportuno prendere le adeguate contromisure.

Atlantis

CE

Dichiarazione di Conformità ( )

Con la presente dichiariamo che questo apparato è risultato conforme alla Direttiva sulla Compatibilità Elettromagnetica (2004/108/EEC) ed RoHS dell'Unione Europea. La dichiarazione di conformità nella sua forma completa è disponibile presso il sito www.atlantis-land.com (alla pagina del prodotto) o può essere richiesta a [e-mail].

Importanti informazioni per il corretto

riciclaggio/smaltimento di questa apparecchiatura

Il simbolo qui sotto indicato, riportato sull'apparecchiatura elettronica da Lei acquistata e/o sulla sua confezione, indica che questa apparecchiatura elettronica non potrà essere smaltita come un rifiuto qualunque ma dovrà essere oggetto di raccolta separata.

Infatti i rifiuti di apparecchiatura elettroniche ed elettroniche devono essere sottoposti ad uno specifico trattamento, indispensabile per evitare la dispersione degli inquinanti contenuti all'interno delle apparecchiature stesse, a tutela dell'ambiente e della salute umana. Inoltre sarà possibile riutilizzare/riciclare parte dei materiali di cui i rifiuti di apparecchiature elettriche ed elettroniche sono composti, riducendo così l'utilizzo di risorse naturali nonché la quantità di rifiuti da smaltire.

Atlantis, in qualità di produttore di questa apparecchiatura, è impegnato nel finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute umana.

E' Sua responsabilità, come utilizzatore di questa apparecchiatura elettronica, provvedere al conferimento della stessa al centro di raccolta di rifiuti di apparecchiature elettriche ed elettroniche predisposto dal Suo Comune. Per maggiori informazioni sul centro di raccolta a Lei più vicino, La invitiamo a contattare i competenti uffici del Suo Comune.

Qualora invece avesse deciso di acquistare una nuova apparecchiata elettronica di tipo equivalente e destinata a svolgere le stesse funzioni di quella da smaltire, potrà

Atlantis

portare la vecchia apparecchiatura al distributore presso cui acquista la nuova. Il distributore sarà tenuto ritirare gratuitamente la vecchia apparecchiatura ¹ .

Si tenga presente che l'abbandono ed il deposito incontrollato di rifiuti sono puniti con sanzione amministrativa pecuniaria da € 103 a € 619, salvo che il fatto costituisca più grave reato. Se l'abbandono riguarda rifiuti non pericolosi od ingombranti si applica la sanzione amministrativa pecuniaria da € 25 a € 154.

Il suo contributo nella raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche è essenziale per il raggiungimento di tutela della salute umana connessi al corretto smaltimento e recupero delle apparecchiature stesse.

1 Il distributore non sarà tenuto a ritirare l'apparecchiatura elettronica qualora vi sia un rischio di contaminazione del personale incaricati o qualora risulti evidente che l'apparecchiatura in questione non contiene i suoi componenti essenziali o contiene rifiuti diversi da apparecchiature elettriche e/o elettroniche.

NB: le informazioni sopra riportate sono redatte in conformità alla Direttiva 2002/96/CE ed al D. Lgs. 22 luglio 2005, n.[•] che prevedono l'obbligatorietà di un sistema di raccolta differenziata nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com

AVVERTENZE

• Non usare il dispositivo in un luogo in cui ci siano condizioni di alte o estremamente basse temperature (-15°C \~ 40°C) e/o umidità (85%), il dispositivo potrebbe funzionare in maniera impropria e danneggiarsi.
• Non aprire mai il case del dispositivo né cercare di ripararlo da soli.
• Se il dispositivo dovesse essere troppo caldo, spegnerlo immediatamente e rivolgersi a personale qualificato.
• Verificare che la rete di alimentazione sia opportunamente filtrata. Variazioni di voltaggio (12VDC) possono causare blocchi del dispositivi o un funzionamento improprio.
• Non toccare mai la lente, questa potrebbe graffiarsi. Utilizzare un panno imbevuto con alcool per pulirla.
• Evitare di puntare direttamente la telecamera verso il sole o luci di forte intensità.

Tutte le condizioni di utilizzo, avvertenze e clausole contenute in questo manuale e nella garanzia si intendono note ed accettate. Si prega di restituire immediatamente (entro 7 giorni dall'acquisto) il prodotto qualora queste non siano accettate.

Atlantis

	Atlantis invita a visitare il sito web www.atlantis-land.com alla relativa pagina di prodotto per reperire manualistica e contenuti tecnici (aggiornamenti driver e/o funzionalità, utility, support note) aggiornati.
	Questo prodotto, non destinato all’utente finale, è garantito 12 mesi in caso di utilizzo in installazioni outdoor. La garanzia in caso di installazione indoor è di mesi 24.Non rimuovere per alcuna ragione o sticker posto sul dispositivo, questo renderà nulla la garanzia.
	Il Manuale OSD è disponibile in forma elettronica, per i modelli con quetsa funzionalità, sul sito web alla pagina di prodotto.

La ringraziamo per aver scelto un apparato della famiglia Camera, la via più semplice per la videosorveglianza. Questo manuale va conservato e letto integralmente prima di utilizzare il dispositivo.

1. Panoramica di Prodotto

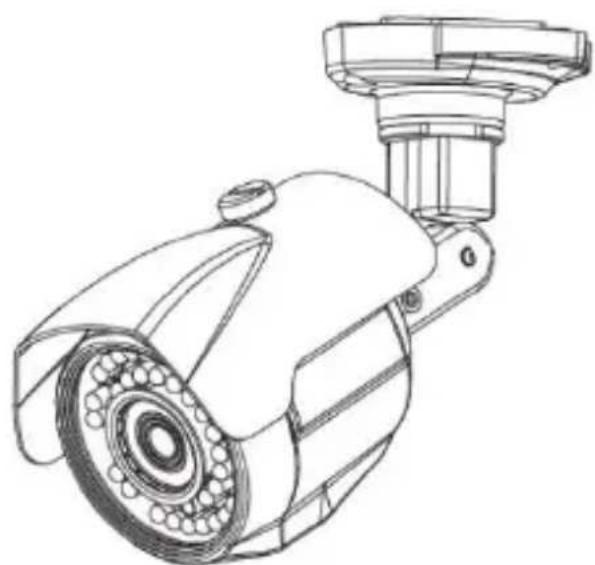

Camera V700-20(W)

Camera V700-20W integra un sensore CCD a colori da 1/3" ad alta risoluzione (960×582) prodotto da Panasonic (NIS0231+NVP2080) capace di funzionare in situazioni di luminosità critiche offrendo sempre un'eccellente qualità d'immagine (grazie anche all' otturatore elettronico regolabile e la compensazione del controluce (BLC) automatica). I 28 LED infrarossi integrati permettono al dispositivo di funzionare anche in assenza di luminosità d'ambiente (sino a 15/30, secondo il modello, metri con immagini in bianco e nero).

Camera V700-20(W) può essere utilizzata tanto in ambienti indoor che in installazioni outdoor (fattore di protezione IP66). Lo chassis in lega di alluminio resiste alle condizioni atmosferiche più estreme (da - 10°C a + 40°C).

Il chip ISP (NVP2080) inoltre, tramite OSD, permette di utilizzare tutta una serie di tecnologie d'avanguardia atte a migliorare ulteriormente la qualità video (Highlight Compensation, 2D-NR, Lens Shading Correction & D-WDR).

Camera Camera V700-20(W) può essere utilizzata con tutti i DVR Atlantis (sia con BNC che RJ45 tramite Balun).

L'utilizzo di dispositivi in grado di catturare immagini, video do voce potrebbero essere regolamentati o completamente proibiti in talune giurisdizioni. Potrebbe essere richiesta un'autorizzazione.

Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.

E' opportuno inoltre segnalare chiaramente la presenza di dispositivi capaci di catturare immagini.

Si ricorda che la registrazione audio è vietata dalla legge vigente.

Si ricorda infine di rispettare attentamente la legislazioni vigente riguardante le modalità di conservazione dei contenuti video ripresi.

Atlantis

Scaricare dal sito WEB alla pagina di prodotto il manuale con i comandi OSD dell'apparato.

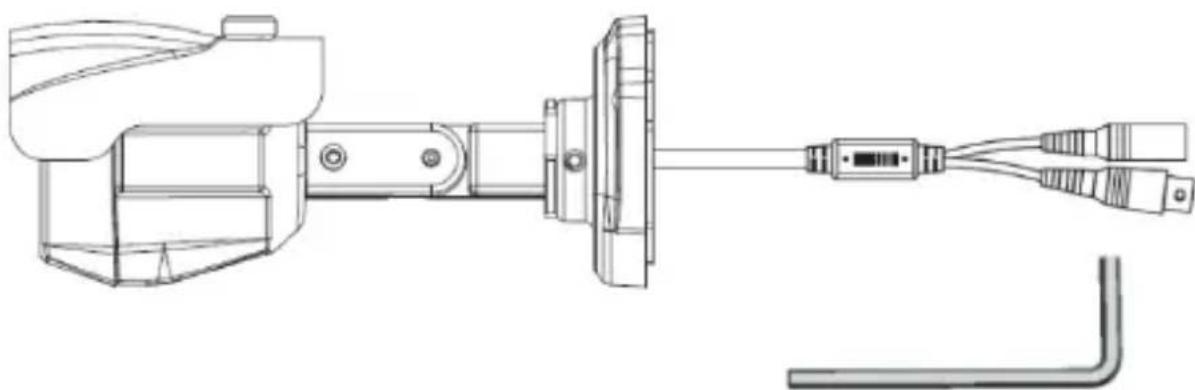

1.1 Contenuto della confezione

Prima dell'utilizzo, verificare che la scatola contenga i seguenti elementi:

• Camera
• Adesivo di posizionamento per il fissaggio a parete, 3/4 viti per il fissaggio a muro, 1 brugola
  ■ Manuale (Italiano ed Inglese)
• Coupon di Garanzia

I differenti modelli di Camera possono essere direttamente collegati (previo verifica della potenza necessaria in alimentazione) a KIT DVR. Si vedano i paragrafi 1.4 ed 1.5.

Per accedere alla regolazione del fuoco/zoom (solo nei modelli Camera T700-40/W, Camera T700-55 WDR / Camera T700-45 WDR) è necessario utilizzare poi la brugola fornita in dotazione (solitamente nel pannello inferiore sotto la lente) per regolare questi parametri in accordo con la tipologia di installazione.

Nel modelli di Camera sono presenti 28/63/224 IR LED (φ5 IR 850nm) per permettere riprese anche in condizioni di scarsa luminosità (sino a 12/40/70 metri rispettivamente).

Ruotare lentamente con l'ausilio del cacciavite sia il Focus che lo Zoom.

1.2 Dimensioni

Nella figura seguente è possibile avere le esatte dimensioni, in mm, dei vari modelli.

• La foto più in alto si riferisce ai modelli Camera T420-20/W e V700-20/W (28/24 Led).
• La foto nel centro si riferisce ai modelli Camera T700-40/W e Camera T700-45 WDR (63 Led).
• La foto più in basso si riferisce al modello Camera T700-55 WDR (224 Led).

Atlantis

1.2 Cablaggio

• Attaccare l'adesivo con la posizione dei fori alla superficie e fissare i 2 tasselli nel muro. Inserire le 2 viti nella base (dopo averla allineata coi fori praticati) e poi fissarle alla parete cui il dispositivo verrà ancorato (tipicamente il soffitto/muro).
• Fare passare il cavo e collegare le 2 terminazioni (video/potenza).
• Fissare in maniera propria tutte e 3 (o 4 a seconda del modello) le viti, accertandosi che l'ancoraggio sia saldo.
• Adesso è possibile cambiare il PAN/TILT della VideoCamera al fine di soddisfare le necessità dell'installazione.
• Utilizzare l'apposita brugola per allentare il fissaggio della base. Si consiglia di non rimuovere completamente la vite dal proprio alloggiamento (al fine di non perderla).

Atlantis

- E' possibile posizionare l'ottica della videocamera in un'ampia varietà di angoli fissando opportunamente i 2 snodi.

A questo punto è opportuno decidere come alimentare l'appararato.

• E' possibile alimentare Camera tramite la propria rete di distribuzione (12V DC, da 0,3A sino a 1,6A secondo il modello). L'alimentatore non è incluso.
• Collegare la Camera direttamente ai cavi dei Kit. Si veda il pagrafo 1.5.
• Collegare la Camera direttamente ai Balun dei Kit. Si veda il pagrafo 1.4. In figura un esempio di installazione.

Atlantis

Assicurarsi che la staffa sia ben ancorata a muro. In caso d caduta accidentale Camera potrebbe guastarsi.

L'ottica non va in alcun modo esposta ad irraggiamento solare diretto.Il non rispetto delle condizioni sopra riportate rende nulla la garanzia.

Verificare preventivamente la disponibilità di potenza elettrica.▪ A09-TT420-20-B/W e V700-20/W richiede 3,6W (12VDC, 300mA)▪ A09-TT700-40-B/W, A09-TT700-45-B richiede 6,6W (12VDC, 550mA)▪ A09-TT700-55-B richiede 19,2W (12VDC, 1600mA)

Atlantis

Utilizzando più modelli ad alto assorbimento l'alimentatore interno dei KIT potrebbe non essere in grado di offrire la potenza necessaria. In questo caso utilizzare alimentatori aggiuntivi.

1.4 Connessione della Camera al DVR (con RJ45)

Lo schema seguente fornisce chiare istruzioni per il cablaggio delle 4 TeleCamere ad infrarossi utilizzando i Balun forniti. Il cavo di connessione tra il Balun ed il DVR è un normale cavo di rete CAT5 ad 8 fili (utilizzare una connessione diretta, sino a 100mt).

Per collegare le TeleCamere seguire la procedura seguente:▪ Collegare il cavo BNC/Alimentazione BALUN alla Telecamera.▪ Collegare il cavo RC del BALUN ad un microfono (opzionale).▪ Collegare al BALUN l’estremità di un cavo Ethernet (CAT 5E) e l’altra estremità al DVR.▪ Ripetere per le tutte le Telecamera la procedura.I cavi Ethernet non sono inclusi nella confezione.

1.5 Connessione della Camera al DVR (con BNC)

Lo schema seguente fornisce chiare istruzioni per il cablaggio delle videocamere al DVR.

Atlantis

Per collegare le TeleCamere seguire la procedura seguente:

■ Prendere un cavo SLIM (di lunghezza di 18mt)
- Collegarne l'estremita con la scritta TO CAMERA SIDE ONLY alla Telecamera (cavo rosso e giallo)
- Collegarne l'estremita gialla con la scritta TO DVR SIDE ONLY al BNC IN del DVR
- Collegare l'estremita rossa con la scritta TO DVR SIDE ONLY all'alimentatore
- Ripetere per le tutte le Telecamera la procedura
■ Collegare infine l'alimentatore alla rete elettrica

1.6 Supporto

Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l'apertura di un ticket online sul portale http://www.atlantis-land.com/ita/supporto.php.

Nel caso non fosse possibile l'accesso al portale di supporto, è comunque possibile richiedere assistenza telefonica al numero 02/78.62.64.37 (consultare il sito per verificare gli orari in cui il servizio viene erogato).

Atlantis

Per esporre eventuali richieste di supporto prevendita o richieste di contatto, si invita ad utilizzare gli indirizzi mail [e-mail] oppure [e-mail].

Atlantis

Via E.Mattei 10

20010 Pogliano Milanese (MI)

Tutti i marchi riportati sono registrati ed appartengono ai rispettivi proprietari.

Microsoft e Windows sono marchi registrati di Microsoft Corporation.

Mac OS X è un trademark di Apple Inc.

Le specifiche riportate possono cambiare senza preavviso. Nessuna responsabilità per errori e/o omissioni.

Le condizioni ambientali e di utilizzo possono pesantemente influenzare il throughput atteso.

L'utilizzo di dispositivi in grado di catturare immagini, video o voce potrebbero essere regolamentati o completamente proibiti in talune giurisdizioni. Potrebbe essere richiesta un'autorizzazione.

Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.
