A02-OACAM3D-W - Telecamera di sicurezza Atlantis Land - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sicurezza IP
Marca	Atlantis Land
Modello	A02-OACAM3D-W
Dimensioni	100 x 60 x 60 mm
Peso	200 g
Alimentazione	DC 12V, 1A
Risoluzione	Full HD 1080p (1920x1080)
Visione notturna	LED IR fino a 10 metri
Angolo di visione	90° orizzontale
Connettività	Wi-Fi 802.11 b/g/n, Ethernet RJ45
Rilevamento movimento	Sì, con notifica push
Audio bidirezionale	Sì, microfono e altoparlante integrati
Supporto memoria	MicroSD fino a 128 GB, cloud (opzionale)
Resistenza agli agenti atmosferici	IP65 (protezione da polvere e getti d'acqua)
Montaggio	A parete o a soffitto, staffa inclusa
App compatibili	iOS e Android (Atlantis Cam Plus)
Numero di utenti	Fino a 4 visualizzazioni contemporanee
Garanzia	2 anni
Manutenzione	Pulire con panno morbido asciutto; evitare solventi
Ricambi e riparabilità	Parti di ricambio disponibili presso assistenza autorizzata

Domande frequenti - A02-OACAM3D-W Atlantis Land

Come resettare la telecamera Atlantis Land A02-OACAM3D-W?

Tenere premuto il pulsante di reset (situato sul retro) per 10 secondi fino a quando il LED lampeggia rapidamente. La telecamera si riavvierà con le impostazioni di fabbrica.

Quale app devo usare per configurare la telecamera?

Scaricare l'app Atlantis Cam Plus dall'App Store o Google Play. Creare un account e seguire la procedura guidata per aggiungere il dispositivo.

La telecamera supporta la visione notturna?

Sì, è dotata di LED IR che consentono la visione notturna fino a 10 metri in condizioni di oscurità totale.

Posso installare la telecamera all'esterno?

Sì, la telecamera ha grado di protezione IP65, quindi è resistente a polvere e pioggia. Assicurarsi che la connessione sia ben sigillata.

Come collegare la telecamera alla rete Wi-Fi?

Avviare l'app Atlantis Cam Plus, selezionare 'Aggiungi dispositivo' e seguire le istruzioni. È necessario che il telefono sia connesso alla rete Wi-Fi a 2,4 GHz.

Quanti utenti possono visualizzare la telecamera contemporaneamente?

Fino a 4 utenti possono visualizzare il flusso video in contemporanea tramite l'app.

La telecamera ha un microfono integrato?

Sì, dispone di microfono e altoparlante integrati per la comunicazione audio bidirezionale.

Quale scheda di memoria supporta?

Supporta schede MicroSD fino a 128 GB per la registrazione locale. È anche possibile abbonarsi al servizio cloud.

Cosa fare se la telecamera non si connette?

Verificare che il router sia acceso e che il LED sulla telecamera sia lampeggiante. Provare a riavviare la telecamera e il router. Assicurarsi di essere sulla rete a 2,4 GHz.

È possibile inclinare la telecamera dopo l'installazione?

Sì, la telecamera ha un supporto snodabile che consente di regolare l'angolazione manualmente sia in verticale che in orizzontale.

MANUALE UTENTE A02-OACAM3D-W Atlantis Land

Questo prodotto è coperto da garanzia Atlantis On-Site della durata di 1 anno (per via della collocazione in ambienti outdoor). Se utilizzato in ambienti indoor la garanzia è di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com.

ENGLISH

1. Panoramica di Prodotto 8

1.1 Contenuto della confezione....9
1.2 Cablaggio.... 10
1.3 Connessione della Camera al DVR (A02-ACAM2Kit, A02-ACAM4Kit) 14
1.4 Connessione della Camera al DVR (A02-ACAM1Kit, A02-ACAM3Kit) 15
1.5 Supporto 16

ENGLI SH

1. Product Overview 22

1.1 Package contents.... 22
1.2 Cabling 23
1.3 CONNECT THE CAMERAS to DVR (A02-ACAM2Kit, A02-ACAM4Kit) 27
1.4 CONNECT THE CAMERAS to DVR (A02-ACAM1Kit, A02-ACAM3Kit) 27
1.5 Support 28

APPENDIX

Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle presenti in questo manuale, nel software e nell'hardware fossero presenti degli errori. Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni. Infine, non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del manuale, software e/o hardware.

Il contenuto di questo manuale è fornito esclusivamente per uso informale, è soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il sito www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non deve essere interpretato come un impegno da parte di Atlantis che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa in altra forma o con qualsiasi mezzo, elettronicamente o meccanicamente, comprese fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti in altra lingua e in altra forma senza un espresso permesso scritto da parte di Atlantis. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro rispettivi proprietari.

Restrizioni di responsabilità CE/ EMC

Il prodotto descritto in questa guida è stato progettato, prodotto e approvato in conformità alle regole EMC ed è stato certificato per non avere limitazioni EMC.

Se il prodotto fosse utilizzato con un PC/apparati non certificati, il produttore non garantisce il rispetto dei limiti EMC. Il prodotto descritto è stato costruito, prodotto e certificato in modo che i valori misurati rientrino nelle limitazioni EMC. In pratica, ed in particolari circostanze, potrebbe essere possibile che detti limiti possano essere superati se utilizzato con apparecchiature non prodotte nel rispetto della certificazione EMC. Può anche essere possibile, in alcuni casi, che i picchi di valore siano al di fuori delle tolleranze. In questo caso l'utilizzatore è responsabile della “compliance” con i limiti EMC. Il Produttore non è da ritenersi responsabile nel caso il prodotto sia utilizzato al di fuori delle limitazioni EMC.

CE Mark Warning

In un ambiente domestico il dispositivo può causare interferenze radio, in questo caso è opportuno prendere le adeguate contromisure.

Atlantis

CE

Dichiarazione di Conformità ( )

Con la presente Atlantis SpA dichiara che questo apparato è risultato conforme alla direttiva sulla bassa tensione (2006/95/EC) ed alla Direttiva sulla Compatibilità Elettromagnetica (2004/108/EEC) dell'Unione Europea. La dichiarazione di conformità nella sua forma completa è disponibile presso il sito www.atlantis-land.com (alla pagina del prodotto) o può essere richiesta a [e-mail].

Importanti informazioni per il corretto

riciclaggio/smaltimento di questa apparecchiatura

Il simbolo qui sotto indicato, riportato sull'apparecchiatura elettronica da Lei acquistata e/o sulla sua confezione, indica che questa apparecchiatura elettronica non potrà essere smaltita come un rifiuto qualunque ma dovrà essere oggetto di raccolta separata.

Infatti i rifiuti di apparecchiatura elettroniche ed elettroniche devono essere sottoposti ad uno specifico trattamento, indispensabile per evitare la dispersione degli inquinanti contenuti all'interno delle apparecchiature stesse, a tutela dell'ambiente e della salute umana. Inoltre sarà possibile riutilizzare/riciclare parte dei materiali di cui i rifiuti di apparecchiature elettriche ed elettroniche sono composti, riducendo così l'utilizzo di risorse naturali nonché la quantità di rifiuti da smaltire.

Atlantis, in qualità di produttore di questa apparecchiatura, è impegnato nel finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute umana.

E' Sua responsabilità, come utilizzatore di questa apparecchiatura elettronica, provvedere al conferimento della stessa al centro di raccolta di rifiuti di apparecchiature elettriche ed elettroniche predisposto dal Suo Comune. Per maggiori informazioni sul centro di raccolta a Lei più vicino, La invitiamo a contattare i competenti uffici del Suo Comune.

Qualora invece avesse deciso di acquistare una nuova apparecchiata elettronica di tipo equivalente e destinata a svolgere le stesse funzioni di quella da smaltire, potrà

Atlantis

portare la vecchia apparecchiatura al distributore presso cui acquista la nuova. Il distributore sarà tenuto ritirare gratuitamente la vecchia apparecchiatura ¹ .

Si tenga presente che l'abbandono ed il deposito incontrollato di rifiuti sono puniti con sanzione amministrativa pecuniaria da € 103 a € 619, salvo che il fatto costituisca più grave reato. Se l'abbandono riguarda rifiuti non pericolosi od ingombranti si applica la sanzione amministrativa pecuniaria da € 25 a € 154.

Il suo contributo nella raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche è essenziale per il raggiungimento di tutela della salute umana connessi al corretto smaltimento e recupero delle apparecchiature stesse.

1 Il distributore non sarà tenuto a ritirare l'apparecchiatura elettronica qualora vi sia un rischio di contaminazione del personale incaricati o qualora risulti evidente che l'apparecchiatura in questione non contiene i suoi componenti essenziali o contiene rifiuti diversi da apparecchiature elettriche e/o elettroniche.

NB: le informazioni sopra riportate sono redatte in conformità alla Direttiva 2002/96/CE ed al D. Lgs. 22 luglio 2005, n.[☐] che prevedono l'obbligatorietà di un sistema di raccolta differenziata nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com

AVVERTENZE

Non usare il dispositivo in un luogo in cui ci siano condizioni di alte o estremamente basse temperature (-15°C \~ 40°C) e/o umidità (85%), il dispositivo potrebbe funzionare in maniera impropria e danneggiarsi.
Non aprire mai il case del dispositivo né cercare di ripararlo da soli.
Se il dispositivo dovesse essere troppo caldo, spegnerlo immediatamente e rivolgersi a personale qualificato.
- Verificare che la rete di alimentazione sia opportunamente filtrata. Variazioni di voltaggio (12VDC) possono causare blocchi del dispositivi o un funzionamento improprio.
Non toccare mai la lente, questa potrebbe graffiarsi. Utilizzare un panno imbevuto con alcool per pulirla.
- Evitare di puntare direttamente la telecamera verso il sole o luci di forte intensità.

Tutte le condizioni di utilizzo, avvertenze e clausole contenute in questo manuale e nella garanzia si intendono note ed accettate. Si prega di restituire immediatamente (entro 7 giorni dall'acquisto) il prodotto qualora queste non siano accettate.

La marcatura CE con il simbolo di attention Mark (

(1) (2) poste sull'etichetta di prodotto potrebbero non rispettare le dimensioni minime stabilite dalla normativa a causa delle ridotte dimensioni di quest'ultima.

Atlantis invita a visitare il sito web www.atlantis-land.com alla relativa pagina di prodotto per reperire manualistica e contenuti tecnici (aggiornamenti driver e/o funzionalità, utility, support note) aggiornati.

Il logo WEEE ( ) posto sull'etichetta di prodotto potrebbe non rispettare le dimensioni minime stabilite dalla normativa a causa delle ridotte dimensioni di quest'ultima.

Questo prodotto, non destinato all'utente finale, è garantito 12 mesi in caso di utilizzo in installazioni outdoor. La garanzia in caso di installazione indoor è di mesi 24.

Non rimuovere per alcuna ragione o sticker posto sul dispositivo, questo renderà nulla la garanzia.

La ringraziamo per aver scelto un apparato della famiglia Camera Dome, la via più semplice per la videosorveglianza. Questo manuale va conservato e letto integralmente prima di utilizzare il dispositivo.

1. Panoramica di Prodotto

Camera Dome 1 NV

Camera Dome 1 NV integra un sensore CCD a colori da 1/3" prodotto da Sony capace di funzionare in situazioni di luminosità critiche offrendo sempre un'eccellente qualità d'immagine (grazie anche all' otturatore elettronico regolabile e la compensazione del controluce (BLC) automatica). I 24 LED infrarossi integrati permettono al dispositivo di funzionare anche in assenza di luminosità d'ambiente (sino a 12 metri con immagini in bianco e nero).

Camera Dome 1 NV può essere utilizzata tanto in ambienti indoor che in installazioni outdoor (Fattore di protezione IP67). Il robusto chassis in alluminio resiste alle condizioni atmosferiche più estreme (da - 10°C a + 40°C).

Camera Dome 1 NV può essere utilizzata anche assieme ai codici A02-ACAM1Kit, A02-ACAM2Kit, A02-ACAM3Kit e A02-ACAM4Kit.

Camera Dome 2NV/3NVHR integra un sensore CCD a colori da 1/3" ad alta risoluzione (A02-OACAM3D-W) prodotto da Sony capace di funzionare in situazioni di luminosità critiche offrendo sempre un'eccellente qualità d'immagine (grazie anche all' otturatore elettronico regolabile e la compensazione del controluce (BLC) automatica). I 42 LED infrarossi integrati permettono al dispositivo di funzionare anche in assenza di luminosità d'ambiente (sino a 22 metri con immagini in bianco e nero).

Camera Dome 2NV/3NVHR può essere utilizzata tanto in ambienti indoor che in installazioni outdoor (Fattore di protezione IP66). Il robusto chassis in alluminio resiste alle condizioni atmosferiche più estreme (da - 10°C a + 40°C).

Lo zoom e la messa a fuoco manuale rendono il dispositivo estremamente versatile e di facile configurazione.

Camera Dome 2NV/3NVHR può essere utilizzata anche assieme ai codici A02-ACAM1Kit, A02-ACAM2Kit, A02-ACAM3Kit ed A02-ACAM4Kit.

L'utilizzo di dispositivi in grado di catturare immagini, video o voce potrebbero essere regolamentati o completamente proibiti in talune giurisdizioni. Potrebbe essere richiesta un'autorizzazione.

Atlantis SpA non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non

Atlantis

può essere ritenuta responsabile per un uso improprio di tali dispositivi.E’ opportuno inoltre segnalare chiaramente la presenza di dispositivi capaci di catturare immagini, video o voce.Si ricorda infine di rispettare attentamente la legislazioni vigente riguardante le modalità di conservazione dei contenuti video ripresi.

1.1 Contenuto della confezione

Prima dell'utilizzo, verificare che la scatola contenga i seguenti elementi:

• Camera Dome
  ■ Outlet Box (solo nei modelli A02-OACAM2D-W e A02-OACAM3-W)
  ■ Adesivo di posizionamento per il fissaggio a parete, 4 viti per il fissaggio a muro, 1 brugola
  ■ Manuale (Italiano ed Inglese)
• Coupon di Garanzia

L'outlet Box è disponibile per i soli modelli A02-OACAM2D-W e A02-OACAM3D-W.

Per il modello A02-OACAM1D-W va acquistato separatamente (A02-JBOX1).

I differenti modelli di Camera Dome possono essere direttamente collegati a:

A02-ACAM1Kit o A02-ACAM3Kit

A02-ACAM2Kit o A02-ACAM4Kit

Si vedano i paragrafi 1.3 ed 1.4.

Per accedere alla regolazione del fuoco/ zoom (solo nei modelli A02-OACAM2D-W e A02-OACAM3-W) è necessario utilizzare poi il cacciavite fornito in dotazione per regolare questi parametri in accordo con la tipologia di installazione.

Nel modelli di Camera sono presenti 24/42 IR LED (φ5 IR 850nm) per permettere riprese anche in condizioni di scarsa luminosità (sino a 12/22 metri rispettivamente).

Ruotare lentamente con l'ausilio del cacciavite sia il Focus che lo Zoom.

Atlantis

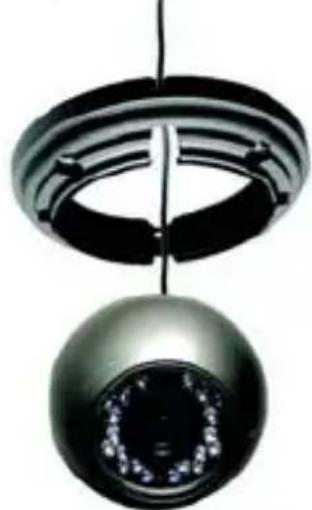

1.2 Cablaggio

- Utilizzare l'apposita brugola per allentare il fissaggio della base. Si consiglia di non rimuovere completamente la vite dal proprio alloggiamento (al fine di non perderla).

- Svitare l'anello come in figura, in caso di problemi allentare maggiormente la vite di fissaggio e poi riprovare.

A questo punto è possibile smontare il dispositivo nei singoli componenti.

Attaccare l'adesivo con la posizione dei fori alla superficie e fissare i 2 tasselli nel muro. Inserire le 2 viti nella base (dopo averla allineata coi fori praticati) e poi fissarle alla parete cui il dispositivo verrà ancorato (tipicamente il soffitto/muro).

Atlantis

■ Fare passare il cavo e collegare le 2 terminazioni (video/potenza).

■ Fissare in maniera propria tutte e 4 le viti, accertandosi che l'ancoraggio sia saldo.

- Avviatare saldamente l'anello alla base, accertandosi che i LED siano non coperti da parti metalliche (che potrebbero riflettere parte dell'irraggiamento infrarosso). Si prenda come riferimento la figura di sinistra.

Atlantis

- Adesso è possibile cambiare il PAN/TILT della VideoCamera al fine di soddisfare le necessità dell'installazione.

A questo punto è opportuno decidere come alimentare l'appararato.

E' possibile alimentare Camera Dome tramite la propria rete di distribuzione (12V DC, 1A). L'alimentatore non è incluso.

- Collegare Camera Dome direttamente ai cavi dei Kit (A02-ACAM1Kit o A02-ACAM3Kit). Si veda il pagrafo 1.4.

- Collegare Camera Dome direttamente ai Balun dei Kit (A02-ACAM2Kit o A02-ACAM4Kit). Si veda il pagrafo 1.3.

In figura un esempio di installazione con A02-ACAM2Kit.

Atlantis

Assicurarsi che la staffa sia ben ancorata a muro. In caso di caduta accidentale Camera Dome potrebbe guastarsi.

L'ottica non va in alcun modo esposta ad irraggiamento solare diretto.Il non rispetto delle condizioni sopra riportate rende nulla la garanzia.

Verificare preventivamente la disponibilità di potenza elettrica.▪ A02-OACAM1D-W richiede 3,6W (12VDC, 300mA)▪ A02-OACAM2D-W richiede 4,8W (12VDC, 400mA)▪ A02-OACAM3D-W richiede 4,8W (12VDC, 400mA)

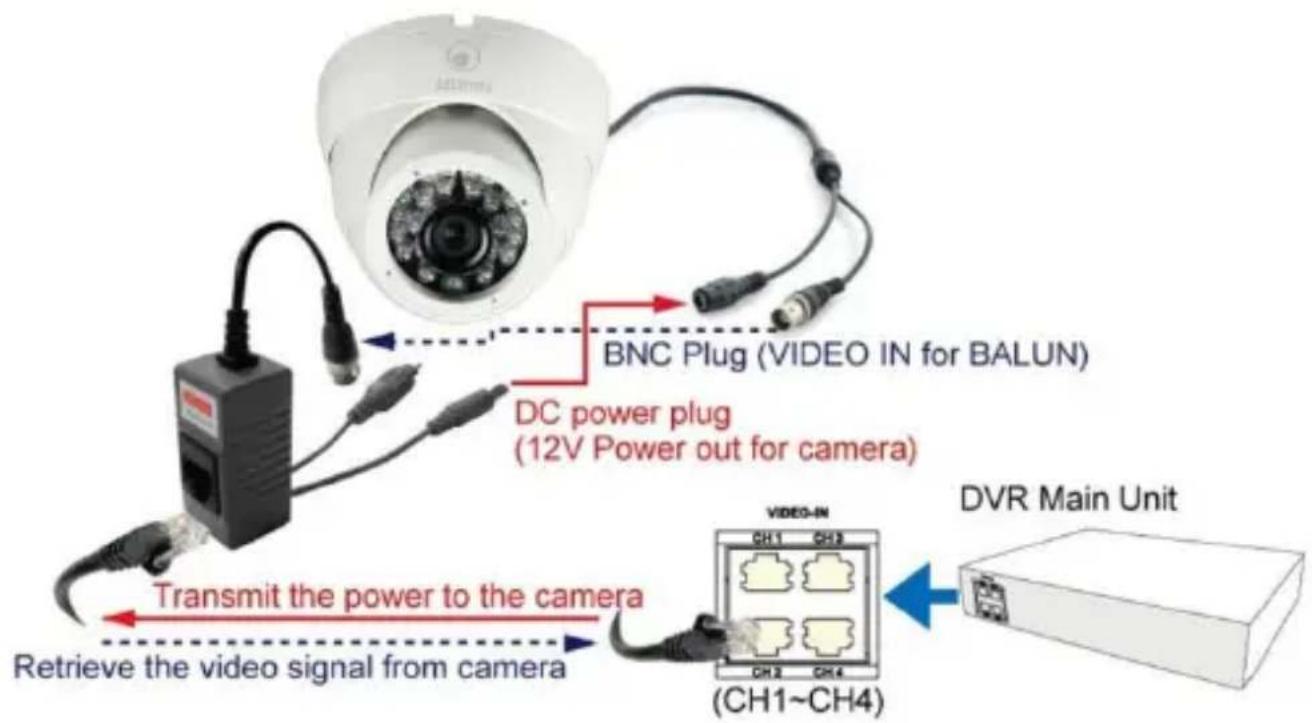

1.3 Connessione della Camera al DVR (A02-ACAM2Kit, A02-ACAM4Kit)

Lo schema seguente fornisce chiare istruzioni per il cablaggio delle 4 TeleCamere ad infrarossi utilizzando i Balun forniti. Il cavo di connessione tra il Balun ed il DVR è un normale cavo di rete CAT5 ad 8 fili (utilizzare una connessione diretta, sino a 100mt).

Per collegare le TeleCamere seguire la procedura seguente:

■ Collegare il cavo BNC/Alimentazione BALUN alla Telecamera.
■ Collegare il cavo RC del BALUN ad un microfono (opzionale).
■ Collegare al BALUN l'estremità di un cavo Ethernet (CAT 5E) e l'altra estremità al DVR (CH1, CH2, CH3 o CH4).
- Ripetere per le tutte le Telecamera la procedura.
I cavi Ethernet non sono inclusi nella confezione.

1.4 Connessione della Camera al DVR (A02-ACAM1Kit, A02-ACAM3Kit)

Lo schema seguente fornisce chiare istruzioni per il cablaggio delle videocamere al DVR.

Per collegare le TeleCamere seguire la procedura seguente:

■ Prendere un cavo SLIM (di lunghezza di 18mt)
- Collegarne l'estremita con la scritta TO CAMERA SIDE ONLY alla Telecamera (cavo rosso e giallo)
Collegarne l'estremita gialla con la scritta TO DVR SIDE ONLY al BNC IN del DVR
- Collegare l'estremita rossa con la scritta TO DVR SIDE ONLY all'alimentatore
■ Ripetere per le tutte le Telecamera la procedura
■ Collegare infine l'alimentatore alla rete elettrica

1.5 Supporto

Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l'apertura di un ticket online sul portale http://www.atlantis-land.com/ita/supporto.php.

Nel caso non fosse possibile l'accesso al portale di supporto, è altresì possibile richiedere assistenza telefonica al numero 02/78.62.64.37 (consultare il sito per verificare gli orari in cui il servizio viene erogato).

Per esporre eventuali richieste di supporto prevendita o richieste di contatto, si invita ad utilizzare gli indirizzi mail [e-mail] oppure [e-mail].

Atlantis SpA

Via S. Antonio, 8/10

20020 Lainate (MI)

Tutti i marchi riportati sono registrati ed appartengono ai rispettivi proprietari.

Microsoft e Windows sono marchi registrati di Microsoft Corporation.

Mac OS X è un trademark di Apple Inc.

Le specifiche riportate possono cambiare senza preavviso. Nessuna responsabilità per errori e/o omissioni.

Le condizioni ambientali e di utilizzo possono pesantemente influenzare il throughput atteso.

L'utilizzo di dispositivi in grado di catturare immagini, video o voce potrebbero essere regolamentati o completamente proibiti in talune giurisdizioni. Potrebbe essere richiesta un'autorizzazione.

Atlantis SpA non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.
