Tipo di prodotto	Microonde
Marca	Moulinex
Modello	MW2210
Dimensioni esterne (L x P x A)	440 x 360 x 260 mm
Dimensioni interne (L x P x A)	306 x 274 x 208 mm
Capacità approssimativa	17 L
Peso netto	10,5 kg
Alimentazione elettrica	230 V ~ 50 Hz
Consumo massimo	1150 W (microonde), 1000 W (grill)
Potenza microonde restituita	700 W
Frequenza microonde	2450 MHz
Funzioni di cottura	Microonde, Grill, Combinato microonde+grill, Scongelamento, Riscaldamento automatico (DUO)
Livelli di potenza microonde	120 W, 230 W, 400 W, 540 W, 700 W
Accessori forniti	Piatto rotante in vetro, Corona, Driver, Griglia DUO
Pannello di controllo	Selettori rotativi di potenza e durata, guide di riscaldamento
Sicurezza	Blocco porta, arresto automatico a fine cottura, sicurezza termica
Manutenzione e pulizia	Pulire regolarmente interno, porta e guarnizioni con un panno morbido e acqua saponata; non utilizzare prodotti abrasivi
Griglia DUO	Consente di riscaldare due piatti contemporaneamente
Riparabilità	Riparazioni esclusivamente da parte dell'assistenza Moulinex
Istruzioni ambientali	Imballaggio riciclabile, apparecchio da non gettare nei rifiuti domestici

Domande frequenti - MW2210 MOULINEX

Come pulire il mio microonde Moulinex MW2210 ?

Utilizzare un panno morbido e acqua saponata per le superfici esterne e interne. Per le macchie ostinate, far riscaldare un bicchiere d'acqua con succo di limone per 2 minuti alla massima potenza, poi asciugare. Non utilizzare mai prodotti abrasivi o raschietti metallici.

Quali recipienti posso usare in modalità microonde ?

Utilizzare recipienti in vetro resistente al calore, plastica adatta, porcellana senza decorazioni metalliche. Evitare metallo, carta riciclata e recipienti ermetici. Eseguire il test di trasparenza in caso di dubbio.

Come utilizzare il grill del MW2210 ?

Posizionare gli alimenti sulla griglia DUO, regolare il selettore sulla posizione grill, quindi preriscaldare per qualche minuto. Successivamente, impostare la durata di cottura. Utilizzare guanti isolanti perché il grill diventa molto caldo.

Perché il mio forno non riscalda ?

Verificare che la porta sia ben chiusa, che il salvavita non sia scattato e che la presa sia funzionante. Assicurarsi anche che il selettore di durata non sia su 0 e che il forno non sia in surriscaldamento (sicurezza termica).

Cosa fare se compaiono scintille ?

Fermare immediatamente il forno. Le scintille possono essere causate da recipienti metallici, carta alluminio troppo vicina alle pareti o decorazioni metalliche. Rimuovere qualsiasi oggetto metallico e utilizzare recipienti adatti.

Come scongelare gli alimenti con questo microonde ?

Posizionare gli alimenti surgelati in un piatto adatto, regolare il selettore di potenza sulla posizione scongelamento (120 W) e impostare la durata. Girare gli alimenti a metà tempo e rispettare il tempo di riposo.

Posso usare vaschette di alluminio ?

Sì, solo se la vaschetta non supera i 4 cm di altezza senza coperchio ed è centrata sul piatto rotante. Lasciare almeno 1 cm tra la vaschetta e le pareti. Non utilizzare mai in modalità grill o combinato.

Cos'è la funzione DUO ?

La funzione DUO consente di riscaldare due piatti contemporaneamente. Utilizzare la griglia DUO fornita: posizionare un piatto sotto la griglia e l'altro sopra. I due piatti devono avere lo stesso peso e lo stesso tipo di alimento. Selezionare la potenza 700 W.

Come impostare tempi inferiori a 1 minuto ?

Girare il selettore di durata su 2 minuti e poi tornare indietro fino al tempo desiderato (ad esempio 30 secondi). Il forno si avvierà automaticamente.

Il forno è sicuro per i bambini ?

Le parti accessibili possono diventare calde. Sorvegliare i bambini e non lasciarli usare il forno senza supervisione. Spiegare i rischi di ustioni e le istruzioni di sicurezza prima di qualsiasi utilizzo.

MANUALE UTENTE MW2210 MOULINEX

Installazione dell'apparecchio 33

Preparazione 33

Collegamento 33

Installazione 33

Consigli di sicurezza 33

Consigli d'utilizzo 34

Alimenti 34

Contenitori e materiali 34

Tempi di cottura 35

Tempi di riposo 35

Modalità di cottura 36

Modalità microonde 36

Modalità grill * 36

Modalità combinata microondes / grill * 37

Impostazione durata / potenza 37

Spegnimento del forno 37

Guida alla cottura 37

Cottura al microonde 37

Riscaldamento 37

Scongelamento 38

Cottura solo grill / combinata microonde + grill * .... 38

Pulizia 39

Problemi tecnici 39

Consigli per l'eliminazione dei rifiuti 40

Coordinate per le prove di prestazione 40

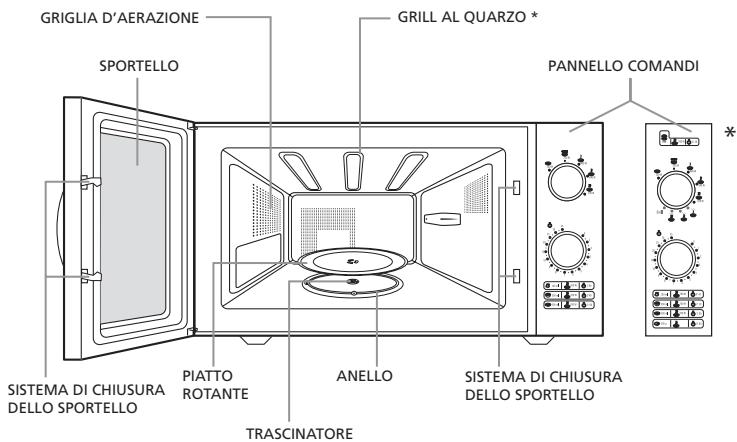

Descrizione

GRIGLIA D'AERAZIONE SPORTELLO PIATTO ROTANTE TRASCINATORE ANELLO GRILL AL QUARZO * PANNELLO COMANDI SISTEMA DI CHIUSURA DELLO SPORTELLO SISTEMA DI CHIUSURA DELLO SPORTELLO

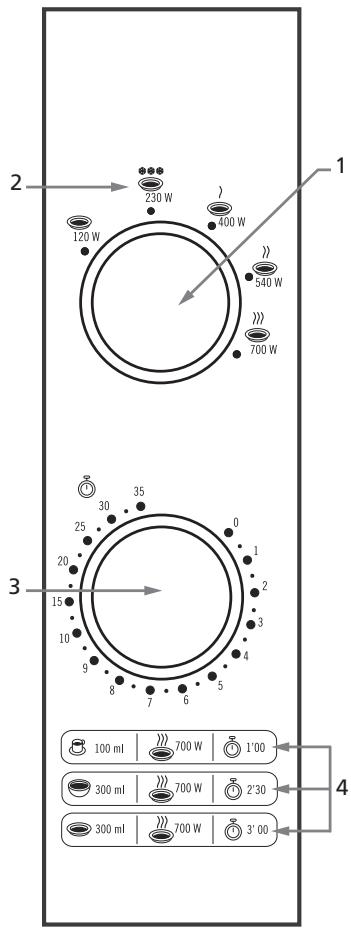

Pannello comandi

2 120 W 230 W 400 W 540 W 700 W 3 30 35 0 1 2 3 4 15 10 9 8 7 6 5 4 3' 100 ml 700 W 1'00 300 ml 700 W 2'30 300 ml 700 W 3' 00

1- selettore di Potenza/Modalità
2- posizione scongelamento
3- selettore timer
4- 3 guida di riscaldamento:

• tazza
• ciotola
• piatto fondo

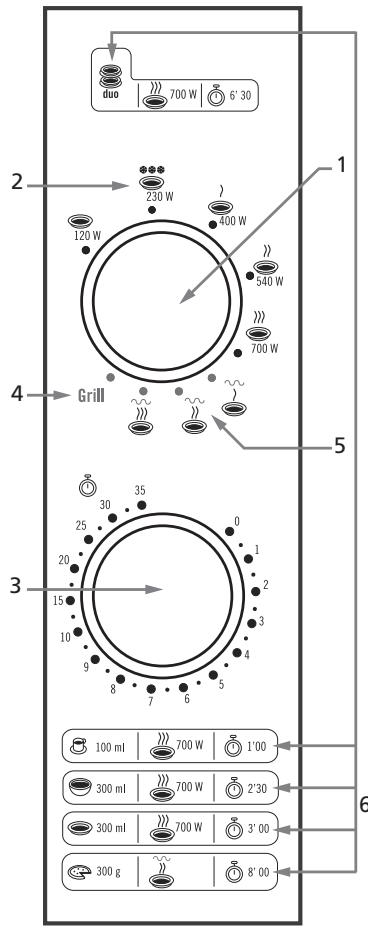

duo 700 W 6' 30 2 230 W 120 W 400 W 540 W 700 W Grill 3 35 30 25 20 15 10 9 8 7 6 5 4 3 2 1 100 ml 700 W 1'00 300 ml 700 W 2'30 300 ml 700 W 3' 00 300 g 8' 00

1- selettore di Potenza/Modalità
2- posizione scongelamento
3- selettore timer
4- posizione grill
5- 3 combinazioni Microonde combinato + posizione cottura grill
6- 5 guida di riscaldamento:

• 2 livelli di riscaldamento DUO
• tazza
• ciotola
• piatto fondo
• Pizza

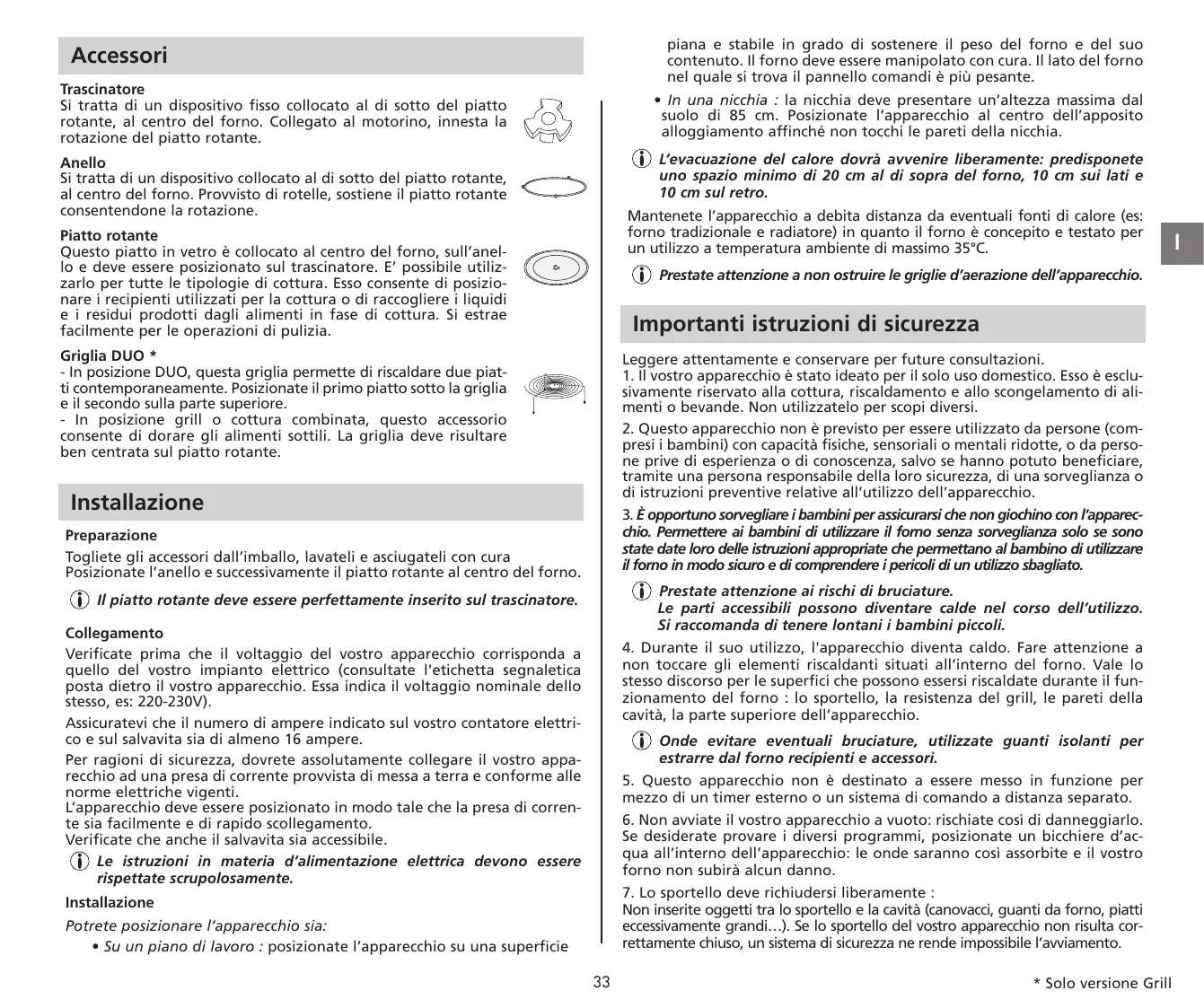

Accessori

Trascinatore

Si tratta di un dispositivo fisso collocato al di sotto del piatto rotante, al centro del forno. Collegato al motorino, innesta la rotazione del piatto rotante.

Anello

Si tratta di un dispositivo collocato al di sotto del piatto rotante, al centro del forno. Provvisto di rotelle, sostiene il piatto rotante consentendone la rotazione.

Piatto rotante

Questo piatto in vetro è collocato al centro del forno, sull'anello e deve essere posizionato sul trascinatore. E' possibile utilizzarlo per tutte le tipologie di cottura. Esso consente di posizionare i recipienti utilizzati per la cottura o di raccogliere i liquidi e i residui prodotti dagli alimenti in fase di cottura. Si estrae facilmente per le operazioni di pulizia.

Griglia DUO \*

- In posizione DUO, questa griglia permette di riscaldare due piatti contemporaneamente. Posizionate il primo piatto sotto la griglia e il secondo sulla parte superiore.

- In posizione grill o cottura combinata, questo accessorio consente di dorare gli alimenti sottili. La griglia deve risultare ben centrata sul piatto rotante.

Installazione

Preparazione

Togliete gli accessori dall'imballo, lavateli e asciugateli con cura Posizionate l'anello e successivamente il piatto rotante al centro del forno.

Il piatto rotante deve essere perfettamente inserito sul trascinatore.

Collegamento

Verificate prima che il voltaggio del vostro apparecchio corrisponda a quello del vostro impianto elettrico (consultate l'etichetta segnaletica posta dietro il vostro apparecchio. Essa indica il voltaggio nominale dello stesso, es: 220-230V).

Assicuratevi che il numero di ampere indicato sul vostro contatore elettrico e sul salvavita sia di almeno 16 ampere.

Per ragioni di sicurezza, dovrete assolutamente collegare il vostro apparecchio ad una presa di corrente provvista di messa a terra e conforme alle norme elettriche vigenti.

L'apparecchio deve essere posizionato in modo tale che la presa di corrente sia facilmente e di rapido scollegamento.

Verificate che anche il salvavita sia accessibile.

Le istruzioni in materia d'alimentazione elettrica devono essere rispettate scrupolosamente.

Installazione

Potrete posizionare l'apparecchio sia:

- Su un piano di lavoro : posizionate l'apparecchio su una superficie

piana e stabile in grado di sostenere il peso del forno e del suo contenuto. Il forno deve essere manipolato con cura. Il lato del forno nel quale si trova il pannello comandi è più pesante.

- In una nicchia : la nicchia deve presentare un'altezza massima dal suolo di 85 cm. Posizionate l'apparecchio al centro dell'apposito alloggiamento affinché non tocchi le pareti della nicchia.

L'evacuazione del calore dovrà avvenire liberamente: predisponete uno spazio minimo di 20 cm al di sopra del forno, 10 cm sui lati e 10 cm sul retro.

Mantenete l'apparecchio a debita distanza da eventuali fonti di calore (es: forno tradizionale e radiatore) in quanto il forno è concepito e testato per un utilizzo a temperatura ambiente di massimo 35°C.

i Prestate attenzione a non ostruire le griglie d'aerazione dell'apparecchio.

Importanti istruzioni di sicurezza

Leggere attentamente e conservare per future consultazioni.

1. Il vostro apparecchio è stato ideato per il solo uso domestico. Esso è esclusivamente riservato alla cottura, riscaldamento e allo scongelamento di alimenti o bevande. Non utilizzatelo per scopi diversi.

2. Questo apparecchio non è previsto per essere utilizzato da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o da persone prive di esperienza o di conoscenza, salvo se hanno potuto beneficiare, tramite una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni preventive relative all'utilizzo dell'apparecchio.

3. È opportuno sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio. Permettere ai bambini di utilizzare il forno senza sorveglianza solo se sono state date loro delle istruzioni appropriate che permettano al bambino di utilizzare il forno in modo sicuro e di comprendere i pericoli di un utilizzo sbagliato.

i Prestate attenzione ai rischi di bruciature.

Le parti accessibili possono diventare calde nel corso dell'utilizzo. Si raccomanda di tenere lontani i bambini piccoli.

1. Durante il suo utilizzo, l'apparecchio diventa caldo. Fare attenzione a non toccare gli elementi riscaldanti situati all'interno del forno. Vale lo stesso discorso per le superfici che possono essersi riscaldate durante il funzionamento del forno: lo sportello, la resistenza del grill, le pareti della cavità, la parte superiore dell'apparecchio.

Onde evitare eventuali bruciature, utilizzate guanti isolanti per estrarre dal forno recipienti e accessori.

1. Questo apparecchio non è destinato a essere messo in funzione per mezzo di un timer esterno o un sistema di comando a distanza separato.

2. Non avviate il vostro apparecchio a vuoto: rischiate così di danneggiarlo. Se desiderate provare i diversi programmi, posizionate un bicchiere d'acqua all'interno dell'apparecchio: le onde saranno così assorbite e il vostro forno non subirà alcun danno.

3. Lo sportello deve richiudersi liberamente :

Non inserite oggetti tra lo sportello e la cavità (canovacci, guanti da forno, piatti eccessivamente grandi...). Se lo sportello del vostro apparecchio non risulta correttamente chiuso, un sistema di sicurezza ne rende impossibile l'avviamento.

1. Durante la cottura in modalità grill, gli eventuali schizzi di olio sulla resistenza possono infiammarsi. Le fiamme si spegneranno da sole, senza comportare alcuna conseguenza per il vostro forno, qualora quest'ultimo sia stato oggetto di corretta manutenzione.

Onde evitare eventuali schizzi di grasso, in particolar modo durante la cottura di carni o pollame, utilizzate piatti in terracotta smaltati. Prevedete una distanza di almeno di 2 cm tra la resistenza del grill e gli alimenti.

1. Non ostruite i fori d'aerazione: il forno potrebbe surriscaldarsi. In tal caso, il vostro apparecchio si arresterà automaticamente, rimanendo inattivo sino a quando non si sia sufficientemente raffreddato.

2. Precauzioni per evitare eventuali esposizioni alle microonde :

È pericoloso per chiunque che non sia una persona competente effettuare delle operazioni di manutenzione o di riparazione che comportino la rimozione di un coperchio che protegge l'esposizione all'energia microonde.

- Non tentate di far funzionare il vostro apparecchio con lo sportello aperto, d'intervenire sul sistema di chiusura di sicurezza, né tanto meno d'inserire oggetti nel sistema stesso.

- Evitate di inserire oggetti suscettibili di causare l'apertura o la chiusura dello sportello.

- Non lasciate che alcun residuo d'alimento o di detergente s'accumuli sulle guarnizioni dello sportello. Assicuratevi che lo sportello e le guarnizioni siano sempre pulite. Dopo ciascun utilizzo, pulite il tutto con un panno umido e asciugate accuratamente.

- E' molto importante che lo sportello del forno si chiuda correttamente e che non sia presente alcun difetto a livello di :

- Sportello, guarnizioni, cerniere,

- Cavo d'alimentazione.

Se la porta o la guarnizione della porta sono danneggiati, il forno non deve essere messo in funzione prima di essere stato riparato da una persona competente.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio assistenza o da una persona con qualifica simile per evitare pericoli.

1. Per la vostra sicurezza, questo apparecchio è conforme alle norme e regolamentazioni applicabili (Direttive Bassa Tensione, compatibilità Elettromagnetica, materiali a contatto con alimenti, ambiente...)

Non utilizzate il vostro forno se quest'ultimo è danneggiato.

Le operazioni di regolazione e riparazione del vostro forno dovranno essere eseguite esclusivamente da personale tecnico qualificato del servizio microonde e appositamente formato dal fabbricante.

Consigli d'utilizzo

I seguenti consigli vi aiuteranno a utilizzare il vostro forno in modo ottimale; leggete quindi attentamente quanto segue.

Gli Alimenti

Alimenti da evitare

Se utilizzate sistemi di cottura impieganti le microonde, non dovrete in nessun caso:

- Friggere gli alimenti, poiché non è possibile controllare la temperatura dell'olio e dei grassi (rischio di autocombustione).

- Riscaldare le uova nel loro guscio, le uova sode intere o delle lumache perché rischiano di esplodere, anche dopo la fine della cottura.

- Cuocere alimenti con guscio (castagne) o dalla buccia particolarmente resistente (pomodori, patate, salsicce). Ricordatevi d'inciderli.

Temperatura degli alimenti

Grazie alle proprietà della cottura a microonde, si riscaldano solo gli alimenti. I contenitori possono risultare freddi o tiepidi, mentre il loro contenuto bollente.

In contenuto dei biberon e dei vasetti di omogeneizzati deve essere mosso o agitato e la loro temperatura deve essere verificata prima del consumo, in modo da evitare le scottature.

Agitate bene i biberon e versate qualche goccia del liquido sul dorso della vostra mano, per verificarne la temperatura.

Vale lo stesso discorso per tutti i piatti cucinati nel microonde.

Preparazione degli alimenti

Prima di riscaldare, togliete le tettarelle dai biberon e i coperchi dai vasetti.

- Ricordate di coprire gli alimenti al fine:

- d'evitare eventuali schizzi all'interno del forno,

- di conservare un tasso d'umidità sufficiente alla cottura.

Riscaldamento di liquidi

Il riscaldamento delle bevande con il microonde puo (accent grave sur le o) provocare una fuoriuscita improvvisa e ritardata di liquido in ebollizione, quindi è necessario prendere delle precauzioni quando si maneggia il recipiente. In effetti, una volta raggiunto il grado d'ebollizione, le bolle rimangono sul fondo del contenitore sino a quando quest'ultimo non viene mosso.

Per ovviare a questo fenomeno e all'eventuale rischio di bruciatura, inserite sempre un cucchiaio di plastica nel contenitore da riscaldare.

I contenitori e materiali

Utilizzare solo utensili appropriati all'uso nei forni a microonde.

Riportiamo di seguito la lista dei diversi tipi di contenitori consigliati o vietati, in funzione della modalità di cottura selezionata.

Modalità microonde

Utilizzate contenitori appropriati alla cottura a microonde.

Per verificare la “trasparenza” di un contenitore alle microonde, è possibile realizzare questa semplice prova.

Posizionate il contenitore vuoto sul piatto rotante del vostro apparecchio assieme ad un bicchiere pieno d'acqua, fate poi funzionare il forno per 1 minuto alla massima potenza.

Trascorso 1 minuto:

- Se il recipiente è freddo: significa che è “trasparente” e può essere utilizzato in modalità microonde.

- Se il recipiente è caldo o tiepido: significa che è “assorbente” e non può essere utilizzato in modalità microonde

Non utilizzate in alcun caso contenitori chiusi ermeticamente.

I liquidi e altri alimenti non devono essere riscaldati in contenitori chiusi ermeticamente perché rischiano di esplodere.

Ricordate di togliere tappi e tettarelle da biberon, vasetti, bottiglie e contenitori in plastica.

Contenitori usa e getta

Durante il riscaldamento di derrate alimentari in contenitori di plastica o di carta, tenere d'occhio il forno a causa della possibilità di combustione.

Se compare del fumo, spegnere o staccare dalla corrente il forno e tenere la porta chiusa per soffocare le eventuali fiamme.

Contenitori in metallo

Non utilizzate in alcun caso contenitori/materiali metallici in modalità microonde. Potrete tuttavia utilizzare il vostro apparecchio per scaldare o scongelare determinate preparazioni contenute in recipienti metallici a patto che questi non presentino un'altezza superiore a 4 cm, coperchio escluso. Per quanto concerne il coperchio, attenetevi alle istruzioni indicate sull'imballo. A seconda dei casi, vi sarà richiesto di toglierlo o di lasciarlo in posizione. In assenza d'indicazioni, toglietelo per sicurezza.

Inserite correttamente il o i recipienti sul piatto rotante e lasciate almeno 1 cm tra le pareti interne e il contenitore. In caso di più contenitori, distanziateli tra loro di almeno 2 cm.

Modalità grill \*

Questa modalità di cottura non richiede contenitori specifici. Utilizzate gli stessi contenitori impiegati nel forno tradizionale, ovvero contenitori resistenti al calore.

Non utilizzate in alcun caso stoviglie in plastica (rischio di fusione) o in carta/cartone (rischio di combustione).
i Prevedete una distanza di almeno 2 cm tra il grill e gli alimenti.

Modalità cottura combinata microonde / grill *

I contenitori da evitare in modalità microonde devono essere ugualmente evitati in modalità combinata. I contenitori da evitare in modalità grill devono essere ugualmente evitati in modalità combinata.

Utilizzate esclusivamente contenitori e materiali resistenti sia alle microonde che al calore.

Tabella riassuntiva dei contenitori e materiali autorizzati e vietati in modalità microonde

Materiali Contenitori	Adatto microonde	Note
METALLO
Fogli d'alluminio	A secondo dei casi	Utilizzabile in piccole quantità per proteggere determinati alimenti da una cottura eccessiva. Rischio di archi elettrici se la pellicola d'alluminio è troppo vicina alle pareti della cavità o se utiliz-zata in quantità eccessive.
Contenitore in alluminio	A secondo dei casi	Vedere “contenitori in metallo” di cui sopra
Piatto in metallo	No	Rischio di archi elettrici o di combustione
Laccio di chiusura dei sacchetti da freezer	No	Rischio di archi elettrici o di combustione
VETRO
Vetro resistente al calore	Sì	Ideale

Vetro decorato in metallo (oro, piombo...)	No	Rischio di archi elettrici
Vetro fine	No	Può rompersi o fondere se scaldato rapidamente.
PLASTICA
Contenitore in plastica	Sì	Ideale se il tipo di plastica utilizzato è resistente al calore.Determinati tipi di plastica sono soggetti al rischio di deformazione / decolorazione in caso di utilizzi prolongati.Non chiudere ermeticamente.
Pellicola in plastica	Sì	Utilizzabile per trattenere l'umidità e prevenire eventuali schizzi. La plastica non deve venire a contatto con gli alimenti durante la cottura.Praticate dei fori nella plastica per consentire l'e-vacuazione del vapore in eccesso.Utilizzate guanti isolanti per estrarre la pellicola in plastica a cottura terminata (rischio di brucia-ture a causa del vapore caldo che fuoriesce dal contenitore).
MATERIALI – CONTENITORI USA E GETTA VIETATI IN MODALITÀ GRILL
Tazza / confezione in polistirene	Sì	Utilizzabile per scaldare liquidi e alimenti per durate brevi. Un eventuale surriscaldamento potrebbe fondere il polistirene, mescolandolo agli alimenti.
Sacchetto di carta	No	Rischio di combustione
Piatto, tazza, busta di carta, carta assorbente	Sì	Utilizzabile per riscaldamento e cottura brevi
Carta da cucina – Carta da forno	Sì	Utilizzabile per trattenere l'umidità e prevenire eventuali schizzi. Tempi di cottura brevi.
Carta riciclata	No	Rischio di archi elettrici
PORCELLANA
Contenitore in porcellana	Sì	Ideale se privo di decorazioni in metallo (oro, piombo...)

Tempi di cottura

Per stabilire i tempi di cottura dei vostri preparati, seguite le istruzioni riportate sulle confezioni dei piatti già pronti e dei prodotti surgelati.

In assenza di precise indicazioni, dividete almeno per tre i tempi di cottura o di riscaldamento normalmente usati con il forno tradizionale. In tutti i casi, consultate la guida alla cottura riportata nel presente manuale d'istruzioni.

Non programmate più del tempo necessario. Eviterete così i rischi di sovracottura o bruciatura dei cibi.

Tempi di riposo

Le microonde agiscono prevalentemente in superficie, penetrando gli alimenti sino a 2, 3 centimetri di profondità. Quando la superficie è calda, il cuore degli alimenti viene riscaldato per conduzione, in altre parole le parti calde riscaldano quelle fredde.

E' dunque opportuno lasciar riposare l'alimento, una volta estratto dal microonde, affinché il calore si propaghi sino al centro.

Modalità di cottura

Il vostro forno vi consente di cuocere, riscaldare o scongelare qualsiasi tipo di alimento. Potete disporre di 3 diverse modalità di cottura:

- Modalità microonde

• Cottura - Riscaldamento
• Scongelamento

• Riscaldamento automatico

• Modalità grill *

• Modalità combinata microonde / grill *

Per la selezione delle diverse modalità di cottura, agite sul selettore di potenza.

Modalità microonde

Utilizzate questa modalità per cuocere, riscaldare o scongelare i vostri alimenti.

Utilizzate esclusivamente contenitori resistenti alle microonde.

Cottura - Riscaldamento

1. Posizionate gli alimenti al centro del piatto rotante e chiudete lo sportello.
2. Selezionate la potenza con il selettore di potenza.

120 W	400 W
(scongelamento)	540 W
	700 W

1. Impostate il tempo di cottura con il selettore i durata.

Per impostare tempi inferiori a 1 minuto, girate il selettor di durata su 2 minuti e ritornate quindi sul tempo desirato.
4. Una volta selezionato il tempo di cottura, il forno s'avvia automaticamente. La lampadina interna s'accende e il piatto inizia a girare.

Scongelamento

1. Posizionate gli alimenti al centro del piatto rotante e chiudete lo sportello.
2. Regolate la potenza a posizione Scongelamento.
3. Impostate il tempo di cottura con il selettore di durata.
4. Lo scongelamento inizia.

Guida di riscaldamento

	Quantità	Modo	Durata	Tempo di riposo
Tazza	100 ml		1' 00	1 minuto
Ciotola	300 ml		2' 30	1 minuto
Piatto fondo	300 ml		3' 00	2 minuti
Pizza *	300 g		8' 00	2 minuti
DUO *	2 x 300 g		6' 30	2 minuti

1. Posizionate gli alimenti al centro del piatto rotante e chiudete lo sportello.

In posizione DUO, collocate il primo piatto al centro del piatto rotante. Posizionate la griglia DUO attorno al primo preparato e collocate il secondo piatto sulla parte superiore della griglia DUO *.
Assicuratevi bene che i 2 piatti abbiano lo stesso peso e lo stesso tipo di alimento.

2 Selezionate la massima potenza (700 W) agendo sul selettore di potenza.

1. Impostate il tempo di cottura con il selettore di durata.
2. Il forno si avvia.

Modalità grill \*

Utilizzate questa modalità per la doratura di alimenti come pietanze gratinate o carni, grazie alla resistenza superiore del vostro forno. Questa modalità di cottura non impiega le microonde.

Grill

In modalità grill, utilizzate preferibilmente la griglia DUO (vedere elenco accessori p33)
In modalità grill, utilizzate esclusivamente contenitori resistenti al calore.
Utilizzate sempre guanti isolanti per manipolare piatti e accessori in modalità grill. Rischio di bruciature.

1° tappa: preriscaldamento del grill

1. Selezionate la modalità grill, agendo sul selettore di potenza.

1. Impostate il tempo di preriscaldamento con il selettore di durata.

1. Il forno si avvia.
2. Al termine del tempo di preriscaldamento, il forno s'arresta. Potete iniziare la cottura.

2° tappa: cottura in modalità grill

1. Posizionate gli alimenti sulla griglia DUO e collocate quest'ultima al centro del piatto rotante. Chiudete lo sportello.
2. Impostate il tempo di cottura con il selettore di durata. Il forno si avvia.

Il grill può accendersi o spegnersi durante la cottura. Si tratta di un fenomeno normale che consente di evitare eventuali surriscaldamenti.

Modalità Combinata microonde / grill \*

Utilizzate questa modalità di cottura per cuocere o riscaldare rapidamente i vostri alimenti grazie alle microonde e per ottenere un aspetto dorato e croccante grazie al grill del vostro forno.

In modalità combinata, potete disporre di 3 diversi livelli di potenza:

Simbolo	Modalità	Potenza corrispondente
[15452]	grill forte + microonde leggero	800 W - 150 W
	grill medio + microonde medio	700 W - 200 W
[32.0H]	grill leggero + microonde forte	600 W - 300 W

Da utilizzarsi preferibilmente con la griglia DUO (elenco accessori p33)
Utilizzate esclusivamente contenitori resistenti sia alle microonde che al calore.
Utilizzate sempre guanti isolanti per manipolare piatti e accessori in modalità combinata. Rischio di bruciature.

1. In modalità combinata non occorre preriscaldare il grill.
2. Posizionate gli alimenti sulla griglia DUO e collocate quest'ultima al centro del piatto rotante.
3. Tramite il selettore di potenza, selezionate la modalità Combinata Microonde – grill desiderata: Leggero – Medio – Forte
4. Impostate la durata con il selettore di durata.
5. Il forno si avvia.

Il grill può accendersi o spegnersi durante la cottura. Si tratta di un fenomeno normale che consente di evitare eventuali surriscaldamenti.

Impostazione durata / potenza

Potrete modificare la potenza o la durata durante la cottura, agendo sul-l'apposito selettore. Il forno memorizzerà la modifica per la durata residua.

Spegnimento del forno

Il vostro forno si spegne automaticamente, una volta concluso il conto alla rovescia della durata.

Con cottura in corso potrete:

• Interrompere la cottura, aprendo lo sportello del forno. Il forno si spegne e si riavvia non appena chiudete lo sportello.
• Annullare la cottura, riportando il selettore di durata in posizione 0.

Guida alla cottura

I tempi indicati nelle tabelle di cottura sono forniti a puro titolo indicativo. Questi possono infatti variare in funzione di forma, spessore e temperatura degli alimenti. I tempi di riposo devono essere rispettati dopo la cottura, il riscaldamento o lo scongelamento.

Cottura al microonde

•Guida alla cottura di legumi freschi

Utilizzate un contenitore in Pirex adatto al microonde. Versate 2 o 3 cucchiai d'acqua fredda per ogni 250 g di legumi (salvo diverse indicazioni riportate sotto). Aggiungete i legumi e coprite. Mescolate 1 volta in fase di cottura. A fine cottura, mescolate, aggiungete un pizzico di sale, erbette o burro e coprite durante il tempo di riposo.

Per ottimizzare la cottura, tagliate le verdure a pezzetti.

Alimento	Quantità	Potenza	Tempo di cottura (minuti)	Tempo di riposo (minuti)	Istruzioni
Carote	250 g	700 W	7	3	Tagliate le carote in rondelle regolari.
Zucchine	250 g	700 W	7	3	Tagliate le zucchine in rondelle regolari.Aggiungete 2 cucchiai di acqua o una noce di burro.
Patate	250 g500 g	700 W	813	3	Pelate le patate e tagliatele in 2.

Il riscaldamento

Al termine del tempo di riscaldamento dei liquidi, si consiglia di lasciare il contenitore all'interno del forno per un tempo di riposo di almeno 20 secondi. La temperatura del liquido e del contenitore si abbasserà, evitando qualsiasi rischio di bruciatura o fuoriuscita. Mescolate il liquido durante e a fine cottura.

- Guida al riscaldamento di alimenti per neonati

Prima di servire, verificate attentamente la temperatura degli alimenti.

Alimento	Quantità	Potenza	Tempo di cottura (minuti)	Tempo di riposo (minuti)	Istruzioni
Alimenti per neonati (legumi e carne)	190 g	540 W	1	1 - 2	Posizionate gli alimenti all'interno di un piatto fondo. Coprite. A fine cottura, lasciate riposare.

E' possibile riscaldare un biberon nel microonde seguendo le indicazioni riportate sulla confezione del latte.

Scongelamento – Potenza

Posizionate gli alimenti surgelati all'interno di un piatto. Non coprite.

Verificate che gli alimenti non inizino a cuocere durante lo scongelamento. Se alcune parti dell'alimento iniziano a cuocere, copritele con un foglio d'alluminio per terminare il processo di scongelamento. Se il pollame inizia a cuocersi in superficie, interrompete lo scongelamento e lasciate riposare 20 minuti prima di riprendere.

La seguente tabella fa riferimento ad alimenti surgelati la cui temperatura è compresa tra -18°C e -20°C.

Rispettate i tempi di riposo che consentono di portare a termine lo scongelamento.
Girate gli alimenti a metà scongelamento e scolate l'acqua regolarmente.
Gli alimenti devono essere scongelati ad una potenza :

scongelamento

Alimento	Quantità	Tempo di cottura (minuti)	Tempo di riposo (minuti)	Istruzioni
CarneVitelloMacinatoFettina di maiale	500 g250 g	149 - 10	2	Posizionate la carne all’in- terno di un piatto piano in ceramica. Proteggete i pezzi più sottili con un foglio d’alluminio.
Filetto di pesce	250 g400 g	7 - 813 - 15	2	Posizionate il pesce al cen- tro di un piatto in ceramica. Posizionate le parti più deli- cate sotto i pezzi più spessi. Proteggete le estremità con un foglio d’alluminio.

Parti di pollo

500 g (2 parti)

16 - 19

2

Posizionate le parti all'interno di un piatto. Proteggete le parti con un foglio d'alluminio.

Cottura solo grill o cottura combinata microonde + grill \*

- Guida alla cottura in modalità “grill” / “micro grill”: alimenti freschi

Alimento	Quantità	Modalità + Potenza	Lato 1 Tempo (min.)	Lato 2 Tempo (min.)	Istruzioni
Pane a fette	4 fette (25 g)	Modalità “grill”	4	4	Posizionate le fette sulla griglia DUO.
Parti di pollo	500 g	[1008]	15	13	Pennellate con olio e insaporite con le spezie. Posizionate il pollo al centro di un piatto sulla griglia DUO. Lasciate riposa-re per 2-3 minuti.

- Guida alla cottura in modalità “micro grill”: alimenti surgelati

Alimento	Quantità	Potenza	Tempo di cottura (min.)	Istruzioni
Pesce gratinato	400 g	[tonnesi]	18	Utilizzate un piatto tondo in Pirex. Posizionatelo sulla griglia DUO. Lasciate riposare per 2-3 minuti.
Lasagne/ Cannelloni Maccheroni	400 g	[tonnesi]	19	Utilizzate un piatto tondo in Pirex. Posizionatelo sulla griglia DUO. Lasciate riposare per 2-3 minuti.

Pulizia

Si raccomanda di pulire il forno regolarmente e di togliere ogni deposito alimentare.

Pulizia del forno

Le seguenti parti del vostro microonde devono essere pulite regolarmente onde evitare che grasso e residui di alimenti si accumulino:

• Le superfici interne ed esterne del vostro apparecchio
• Lo sportello e le guarnizioni
• Il trascinatore, l'anello e il piatto

Una mancata manutenzione del forno potrebbe portare al deterioramento della superficie; il che potrebbe ridurre la durata dell'apparecchio e renderne pericoloso l'utilizzo.

Assicuratevi che lo sportello si chiuda correttamente.

Non utilizzare prodotti per la casa abrasivi o raschietti metallici duri per pulire la porta in vetro del forno perché si potrebbe graffiare la superficie e provocare l'esplosione del vetro.

Pulite le superfici esterne con un panno morbido e acqua saponata. Sciacquate e asciugate con cura.

Pulite gli eventuali residui o macchie presenti all'interno del vostro apparecchio o sull'anello con un panno insaponato. Sciacquate e asciugate con cura.

Per facilitare la pulizia dei residui di alimenti ed eliminare i cattivi odori, posizionate un bicchiere contenente succo di limone diluito con acqua sul piatto rotante e fate riscaldare il vostro apparecchio per 2 minuti alla massima potenza. Il vapore scioglierá la sporcizia. Sciacquate ed asciugate.

La resistenza del grill basculante semplifica la pulizia della volta del forno.

Verificate che l'acqua non penetri nelle griglie d'aerazione.

Non utilizzate prodotti abrasivi o solventi.

Pulite accuratamente le guarnizioni dello sportello, assicurandovi che nessun residuo:

• S'accumuli
• Impedisca allo sportello di chiudersi correttamente.

Pulite la cavità interna del vostro apparecchio dopo ciascun utilizzo, impiegando un detergente adatto.

i Non deve essere utilizzato nessun apparecchio di pulizia a vapore.
i Fate raffreddare il forno prima di pulirlo.

Pulizia degli accessori

- Piatto in vetro

- Griglia DUO *

Problemi tecnici

Non utilizzate l'apparecchio se lo sportello o le sue guarnizioni risultano danneggiate: Cerniere rotte/ Guarnizioni usurate/ Cavità interna deformata.

Per le riparazioni rivolgetevi al Servizio Assistenza (vedi lista allegata).

Familiarizzare con un nuovo apparecchio richiede sempre un po' di tempo. Se doveste incontrare uno dei problemi di seguito riportati, tentate di mettere in atto le soluzioni proposte.

- Questi fenomeni sono del tutto normali e non devono in alcun caso allarmarvi:

• Condensa all'interno del forno
• Evacuazione dell'aria dallo sportello e dalle pareti esterne
• Luce riflessa sullo sportello e sulle pareti esterne
• Vapore fuoriuscito dallo sportello o dai fori d'aerazione

- Se vi rendete conto che gli alimenti non risultano perfettamente cotti:

• Assicuratevi che lo sportello si chiuda correttamente.
• Assicuratevi che il salvavita non sia saltato o che il fusibile non si sia bruciato.

- Gli alimenti sono eccessivamente o poco cotti:

• Assicuratevi che il tempo di cottura sia adatto al vostro preparato.
• Assicuratevi di aver selezionato il livello di potenza appropriato.
• Assicuratevi di avere estratto la carta d'alluminio che copriva la confezione contenente il preparato.
• Assicuratevi che il piatto utilizzato non sia del tipo "assorbente".
• Assicuratevi che i fori d'aerazione posti dietro all'apparecchio non siano ostruiti.

- Delle scintille sono visibili all'interno del forno:

• Assicuratevi di non aver utilizzato stoviglie provviste di decorazioni in metallo.
• Assicuratevi di non aver dimenticato una forchetta o un utensile metallico all'interno del forno.
• Assicuratevi di non aver posizionato il foglio d'alluminio eccessivamente vicino alle pareti interne, di non aver mal centrato all'interno del forno un contenitore metallico (o 2 contenitori troppo vicini l'uno all'altro) o di non aver dimenticato il cordoncino di metallo sui sacchetti da freezer.

- La lampadina interna non sia accende anche se il vostro forno funziona normalmente:

- La lampadina deve essersi bruciata. Potete comunque utilizzare il vostro apparecchio.

- In caso di surriscaldamento o di utilizzo prolungato con quantità ridotte di alimenti, il vostro forno è provvisto di una sicurezza termica che ne blocca automaticamente il funzionamento. Attendete 15 minuti affinché la sicurezza si disattivi. Se il problema persiste trascorsi i 15 minuti, scollegate l'apparecchio ed evitate ulteriori utilizzi.

- In caso di surriscaldamento o di utilizzo prolungato con quantità ridotte di alimenti, il vostro forno è provvisto di una sicurezza termica che ne blocca automaticamente il funzionamento. Attendete 15 minuti affinché la sicurezza si disattivi. Se il problema persiste trascorsi i 15 minuti, scollegate l'apparecchio ed evitate ulteriori utilizzi.

Se il problema persiste, munitevi dei numeri di modello e di serie stampigliati dietro il forno, della garanzia e di una descrizione precisa del vostro problema. Contattate poi il vostro rivenditore di fiducia o il Servizio Assistenza.

Consigli per l'eliminazione dei rifiuti

Al momento della fabbricazione degli imballi, Moulinex riserva il massimo dell'attenzione al rispetto dell'ambiente. L'imballo è composto di cartone ondulato riciclabile al 100%.

Le parti in plastica dell'apparecchio presentano un marchio indicante il tipo di materiale, consentendo un riciclaggio ulteriore delle parti.

Per ottenere informazioni più precise sull'eliminazione di ogni materiale, rivolgetevi ai servizi di nettezza urbana della vostra città. Le varie possibilità d'eliminazione dei rifiuti, compresi gli apparecchi usati, sono disponibili presso i servizi amministrativi della vostra città.

I servizi di nettezza urbana, ma anche i nostri Centri Assistenza Moulinex saranno lieti di rispondere alle vostre domande.

Coordinate per le prove di prestazione

Secondo la normativa CEI 60705

La Commissione Elettrotecnica Internazionale SC 59H ha stabilito una norma per le prove comparative relativamente all'azione riscaldante fra i vari modelli di forni a microonde. Vi raccomandiamo i seguenti dati relativi al vostro modello.

Prova	Carico	Tempo approssimativo (minuti)	Potenza	Contenitore
Budino	750 g	11	700 W	IEC 60705 recipiente consigliato
Pan di Spagna	475 g	12	540 W
Polpettone di carne	900 g	20 - 22	700 W
Scongelamento	500 g	15 - 17	180 W

Questi elementi sono validi per un apparecchio avente una potenza di 700 W.

Caratteristiche tecniche

modello	Compact
Potenza d'alimentazione	230V ~ 50 Hz
consumo (potenza assorbita)
potenza massima	1150 W
microonde	1150 W
grill	1000 W
potenza effettiva	700 W
frequenza	2450 MHz
dimensioni (LxPxA) mm
esterne	440 x 360 x 260
interne	306 x 274 x 208
peso:
lordo	12,3 kg
netto	10,5 kg

Spis treści

Opis urządzenia 41

Akcesoria 41

Panel sterowania 42
