EPI09NLIWI - Condizionatore ELECTROLUX - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo EPI09NLIWI ELECTROLUX in formato PDF.
| Tipo di prodotto | Condizionatore d'aria split (unità interna ed esterna) |
| Refrigerante | R410A |
| Capacità di raffreddamento | Non specificato nel manuale (stimato ~2.6 kW per modello 9.000 BTU/h) |
| Capacità di riscaldamento | Non specificato nel manuale (stimato ~2.8 kW per modelli con pompa di calore) |
| Classe di efficienza energetica | Non specificato nel manuale |
| Alimentazione elettrica | 220-240 V, 50 Hz, monofase (tipico) |
| Dimensioni unità interna (LxAxP) | Non specificato (tipico per 9.000 BTU: circa 800x290x200 mm) |
| Dimensioni unità esterna (LxAxP) | Non specificato (tipico per 9.000 BTU: circa 720x495x270 mm) |
| Peso netto (unità interna) | Non specificato (tipico ~10 kg) |
| Peso netto (unità esterna) | Non specificato (tipico ~30 kg) |
| Modalità | Auto, Raffreddamento, Riscaldamento (pompa di calore), Deumidificazione, Solo ventola |
| Velocità ventola | Auto, Bassa, Medio-bassa, Media, Medio-alta, Alta |
| Telecomando | Display LCD con temperatura, timer, modalità, velocità ventola, oscillazione e funzioni speciali |
| Funzioni speciali | X-Fan (asciuga la serpentina interna dopo lo spegnimento), I Feel (termostato remoto), Turbo (raffreddamento/riscaldamento rapido), Sleep (3 modalità), Silenziosa (ventola ultra-bassa), Timer On/Off, Riscaldamento 8°C, Risparmio energetico, Luce On/Off |
| Oscillazione aria | Verticale (su/giù) e orizzontale (sinistra/destra) tramite pulsanti Swing-V e Swing-H |

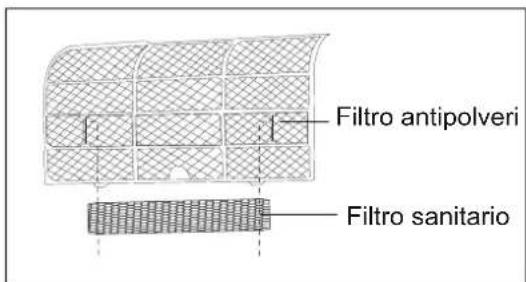

| Filtrazione aria | Filtro antipolvere lavabile, Collettore polvere al plasma, Generatore di plasma freddo, filtri salutari opzionali (Carbone attivo, BIO, Vitamina C, HEPA, Ioni d'argento) |
| Autodiagnosi | Visualizzazione codice errore sull'unità interna; funzioni di protezione automatica |
| Riavvio intelligente | Ripristina le impostazioni precedenti dopo un'interruzione di corrente |
| Funzione sbrinamento | Sbrinamento automatico in modalità riscaldamento; il display interno mostra 'H1' durante lo sbrinamento |
| Anticorrente fredda | La ventola interna ritarda l'avvio in modalità riscaldamento per evitare correnti d'aria fredda |
| Protezione compressore | Ritardo di riavvio di 3 minuti |
| Temperatura massima di funzionamento | Raffreddamento: esterna fino a 48°C; Riscaldamento: esterna fino a -15°C (modelli con pompa di calore) |
| Frequenza pulizia filtri | Filtro antipolvere: ogni mese (o più spesso se necessario); Collettore polvere al plasma: ogni 3-6 mesi; Filtri salutari: sostituire ogni 6 mesi |
| Tipo di batterie per telecomando | Due batterie stilo AAA 1,5V |
| Caratteristiche di sicurezza | Protezione dal surriscaldamento, antigelo, autodiagnosi, protezioni elettriche |
Domande frequenti - EPI09NLIWI ELECTROLUX
Domande degli utenti su EPI09NLIWI ELECTROLUX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Condizionatore in formato PDF gratuitamente! Trova il tuo manuale EPI09NLIWI - ELECTROLUX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EPI09NLIWI del marchio ELECTROLUX.
MANUALE UTENTE EPI09NLIWI ELECTROLUX
Norme di sicurezza 81
Descrizione del prodotto 83
Display unità interna 84
Telecomando 84
Guida introduttiva rapida 85
Descrizione del telecomando 86

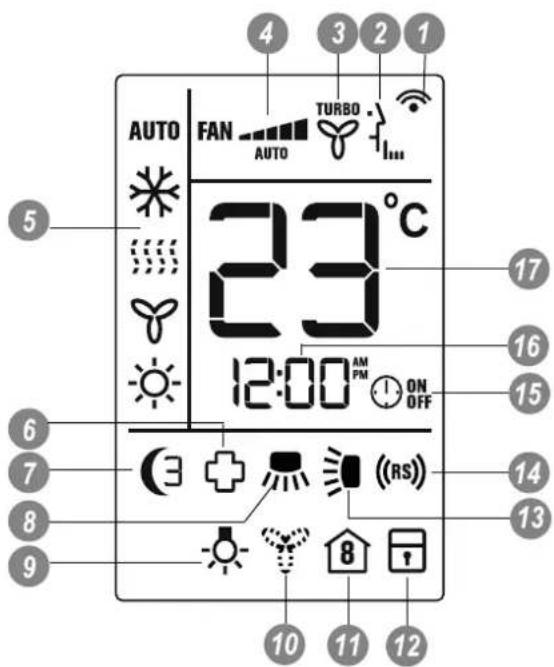

Indicatori del display del telecomando ....89
Primo utilizzo 90
Come usare il telecomando ....90
Come usare l'unità interna .....95

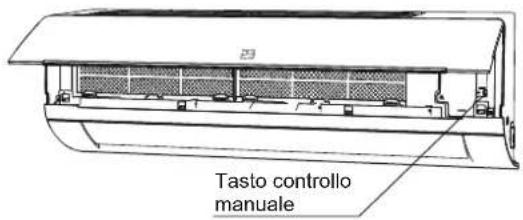

Funzionamento di emergenza 97
Funzionamento ottimale 98

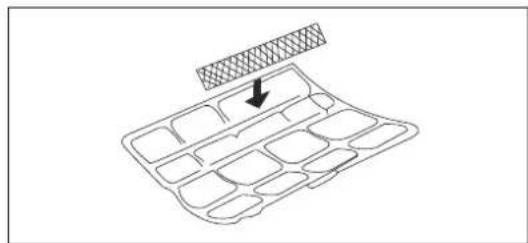

Pulizia e manutenzione 98
Suggerimenti per il funzionamento ....102
Risoluzione dei problemi ....103
Elenco prodotti ....104
Promemoria importante
- Tenere il telecomando in punto da cui il segnale possa raggiungere il ricevitore dell'unità interna.
- Quando si usa il condizionatore, verificare che il telecomando stia puntando al ricevitore di segnale dell'unità interna.
- Quando il telecomando lancia un segnale, il simbolo lampeggia per circa 1 secondo sul display del telecomando.
- L'unità interna riconoscerà il segnale con un bip quando riceve il segnale dal telecomando.
- Premere il pulsante del telecomando e inviare nuovamente il segnale nel caso in cui non si sia sentito il bip dall'unità interna.
Complimenti
Complimenti e grazie per aver scelto un condizionatore split. È un condizionatore di qualità studiato per un uso pratico e semplice.
Prima di iniziare a usare il condizionatore, leggere attentamente il libretto di istruzioni, contenente la descrizione dell'apparecchiatura e delle sue funzioni.
Come per tutte le apparecchiature elettriche, è importante eseguire l'installazione correttamente e leggere attentamente le avvertenze per la sicurezza, per evitare usi impropri e condizioni di pericolo.
Conservare questo manuale di istruzioni per riferimenti futuri e consegnarlo al nuovo proprietario in caso di cessione dell'apparecchiatura.
Dopo avere estratto il condizionatore dall'imballaggio, controllare che non sia danneggiato. In caso di dubbi, non utilizzare il condizionatore e contattare un centro di assistenza autorizzato.
protezione dell'ambiente
Informazioni sullo smaltimento
- La maggior parte dei materiali di imballaggio è riciclabile. Conferire questi materiali al centro di smaltimento e riciclaggio più vicino o usare i contenitori di raccolta appropriati.
- Al termine della durata utile del condizionatore, rivolgersi all'ufficio di competenza locale per informazioni sul metodo di smaltimento corretto.
attenzione
- Il condizionatore non deve essere utilizzato da bambini o da persone inferme senza la supervisione di una persona responsabile.
- È consigliabile controllare che i bambini non giochi con il condizionatore.
- Contattare un installatore autorizzato per installare questo condizionatore.
- Contattare un tecnico autorizzato per riparare o eseguire la manutenzione di questa apparecchiatura.
- Se il cavo di alimentazione è danneggiato, può essere sostituito solo dal personale autorizzato.
- I lavori di installazione possono essere eseguiti conformemente agli standard nazionali vigenti dal personale autorizzato.
Condizioni d'uso
L'apparecchiatura è destinata all'uso domestico e applicazioni simili, come:
- Cucine di negozi, uffici e altri ambienti di lavoro.
- Fattorie.
- Clienti di hotel, motel e altri ambienti residenziali.
- Bed and breakfast.
Note importanti
Contattare un installatore autorizzato per installare questa apparecchiatura.
Contattare un tecnico autorizzato per riparare o eseguire la manutenzione di questa apparecchiatura.
- La presa di corrente deve essere collegata da un ente autorizzato.
- Questa apparecchiatura non è destinata all'uso da parte di bambini o adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura stessa, a meno che non siano sorvegliati o istruiti da una persona responsabile della loro sicurezza.
- È consigliabile controllare che i bambini non giochi con il condizionatore.
- Se il cavo di alimentazione è danneggiato, può essere sostituito solo dal personale autorizzato.
- I lavori di installazione possono essere eseguiti conformemente agli standard nazionali vigenti e alle regole dei fornitori di corrente elettrica esclusivamente da personale autorizzato.
- Prima di spostare l'unità in un altro luogo o smaltirla, contattare il personale autorizzato.
- Prestare attenzione a non incastrare le dita nella ventola durante la regolazione dei deflettori verticali.
- Questo condizionatore utilizza gas refrigerante R410A (chiedere conferma prima dell'installazione).
Norme di sicurezza
All'interno del manuale sono riportati molti consigli utili per il corretto utilizzo e la manutenzione del condizionatore. Con poche attenzioni preventive è possibile risparmiare tempo e denaro per l'intera durata del condizionatore. Troverete molte risposte a problemi comuni nella tabella dei suggerimenti per la risoluzione dei problemi di pagina 20 - 21. Analizzando prima questa tabella, potrebbe non essere necessario richiedere l'intervento di un tecnico.
Altri simboli usati in questo libretto:
attenzione
Suggerimenti e informazioni legate alla sicurezza personale e alle modalità per evitare di danneggiare l'apparecchiatura.
suggerimenti e informazioni
Suggerimenti e informazioni sull'utilizzo dell'apparecchiatura.
protezione dell'ambiente
Suggerimenti e informazioni sull'utilizzo economico ed ecologico dell'apparecchiatura.
Questo simbolo indica le operazioni da evitare.
Cosa fare.
Note importanti:
1 Non azionare l'unità con i deflettori orizzontali nella posizione chiusa.
2 Non azionare l'unità senza il filtro per l'aria.
avvertenza
Nel caso in cui si riscontri una situazione anomala, ad esempio odore di bruciato, scollegare l'alimentazione al condizionatore e contattare un agente di servizio autorizzato. Nel caso in cui questo stato anomalo si protragga, il condizionatore potrebbe essere danneggiato o produrre scosse elettriche o fuoco.
Non utilizzare il condizionatore con le mani bagnate. Può essere causa di scosse elettriche.
Non danneggiare o tagliare il cavo di alimentazione o altri cavi. Nel caso in cui ciò si verifichi, chiedere la riparazione o la sostituzione dello stesso da parte di un tecnico accreditato.
Non collegare questo condizionatore a una ciabatta di corrente.
Scollegare l'alimentazione al condizionatore nel caso in cui si preveda di non usarlo a lungo. In caso contrario l'apparecchiatura accumulerà sporco e potrebbe provocare un incendio.
Prima di pulire il condizionatore, scollegare l'alimentazione al fine di eliminare la possibilità di scosse elettriche.
L'alimentazione dovrebbe corrispondere a quella del condizionatore, come da manuale di installazione. I condizionatori forniti con un cavo di alimentazione dovrebbero essere collegati direttamente a una presa di corrente con un interruttore di sicurezza adatto. I condizionatori cablati devono essere collegati a un interruttore di sicurezza adeguato come da manuale di installazione.
Verificare che l'alimentazione al condizionatore sia stabile e soddisfi i requisiti delineati nel manuale di installazione.
Assicurarsi che il prodotto sia installato con un'adeguata messa a terra.
Per motivi di sicurezza invitiamo a spegnere l'interruttore del circuito prima di eseguire eventuali interventi di manutenzione o pulizia o quando si prevede di non usare il prodotto a lungo. La polvere accumulata potrebbe provocare incendi o scosse elettriche.
attenzione
| Selezionare la temperatura più adeguata. Ciò consente di risparmiare elettricità. | |
| Non tenere finestre e porte aperte a lungo in fase di funzionamento. Le prestazioni non risulterebbero soddisfacenti. | |
| Non bloccare l'ingresso o l'uscita dell'aria. Le prestazioni non risulterebbero soddisfacenti con anomalie di funzionamento. | |
| Tenere i materiali combustibili lontani dalle unità di almeno 1 m. Potrebbe provocare incendi. | |
| Non salire sopra all'unità esterna e non appoggiare oggetti pesanti sulla stessa. Ciò potrebbe provocare danni o lesioni. | |
| Non cercare di riparare il condizionatore da soli. Una riparazione sbagliata può essere causa di scosse elettriche o incendio. Contattare il centro di assistenza locale autorizzato. | |
| Non inserire mani od oggetti all'interno dell'entrata o dell'uscita dell'aria. Potrebbe provocare lesioni. | |
| Non esporre animali o piante direttamente al flusso d'aria. | |
| Non usare l'unità per altri scopi, ad esempio conservare alimenti o asciugare indumenti. | |
| Non spruzzare acqua sul condizionatore. Ciò può causare scosse elettriche o anomalie di funzionamento. |
Prima di iniziare a usare l'apparecchiatura
1 Contattare un tecnico specializzato per l'installazione.
2 Inserire correttamente la spina nella presa.
3 Non utilizzare un cavo di alimentazione danneggiato o non idoneo.
4 Non utilizzare prese multiple.
5 Non utilizzare una prolunga.
6 Non accendere/spegnere
l'apparecchiatura inserendo/estraendo
la spina dalla presa di corrente.
Uso
Esporsi al flusso diretto dal condizionatore a lungo potrebbe provocare rischi per la salute.
Non esporre persone, animali od oggetti al flusso diretto a lungo.
Pulizia e manutenzione
1 Quando si pulisce l'apparecchiatura, verificare che l'alimentazione e il disgiuntore siano scollegati.

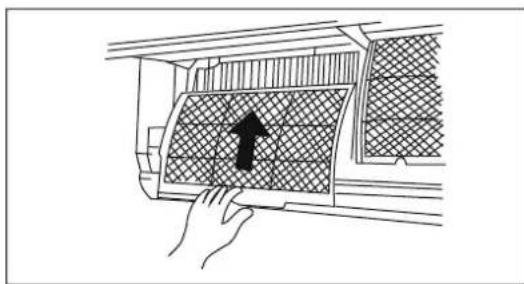

2 Quando si estrae il filtro dell'aria, non toccare le parti metalliche dell'unità. Attenzione a non ferirsi toccando le parti metalliche affiliate.
3 Non pulire la parte interna del condizionatore con acqua. L'esposizione all'acqua potrebbe portare a scosse elettriche.
Assistenza Tecnica
Per le operazioni di riparazione e manutenzione rivolgersi a un centro di assistenza autorizzato.
Unità interna
Nota: I disegni precedenti hanno unicamente uno scopo esemplificativo. Il vostro condizionatore potrebbe essere leggermente diverso. Sarà la forma del condizionatore che si possiede ad avere la priorità.
Display unità interna
1 Indicatore funzionamento in modalità HEAT
Si illumina quando è attiva la modalità HEAT.
2 Indicatore funzionamento in modalità COOL
Si illumina quando è attiva la modalità COOL.
3 Indicatore della temperatura
Visualizza le temperature impostate quando il condizionatore è in funzione.
4 Indicatore Alimentazione ON/OFF
Si illumina quando l'unità è collegata all'alimentazione.
5 Indicatore funzionamento in modalità DEHUMIDIFY
Si illumina quando è attiva la modalità DEHUMIDIFY.
Telecomando
Come usare il telecomando
- Puntare il telecomando sul ricevitore del segnale dell'unità interna.
- Quando il telecomando lancia un segnale, il simbolo 🔒 lampeggia per circa 1 secondo sul display del telecomando. L'unità interna conferma la ricezione del segnale con un bip quando riceve un segnale.
- Verificare che non vi siano ostacoli che potrebbero interferire col segnale.

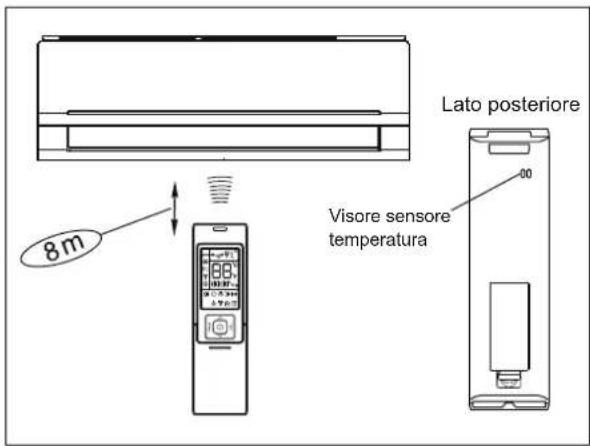

Posizione del telecomando
- Mantenere il telecomando ad una distanza tale da potere raggiungere il ricevitore sull'unità interna (distanza massima 8 m)
- Se si seleziona il funzionamento con il timer, il telecomando automaticamente trasmette all'unità interna il segnale all'ora specificata.
- Se si tiene il telecomando in una posizione che impedisce la corretta trasmissione del segnale, possono passare anche 15 minuti prima che il segnale sia ricevuto.
attenzione
- Il condizionatore non funziona se tende, porte o altri oggetti ostruiscono la ricezione dei segnali del telecomando da parte dell'unità interna.
- Evitare di versare liquidi sul telecomando. Non esporre il telecomando alla luce diretta del sole o a fonti di calore.
- Se il ricevitore dei segnali infrarossi sull'unità interna è esposto alla luce diretta del sole, il condizionatore può non funzionare correttamente. Usare delle tende per evitare che la luce solare diretta colpisca il ricevitore.
- Se altre apparecchiature elettriche rispondono al telecomando, spostarle oppure consultare il rivenditore locale.
Promemoria
Quando è attiva la funzione I FEEL, il telecomando invia le informazioni sulla temperatura nella sua posizione all'unità interna ogni dieci (10) minuti. Se l'unità interna non riceve tali informazioni sulla temperatura per i successivi undici (11) minuti, il condizionatore uscirà dalla modalità I FEEL e tornerà a funzionare normalmente.

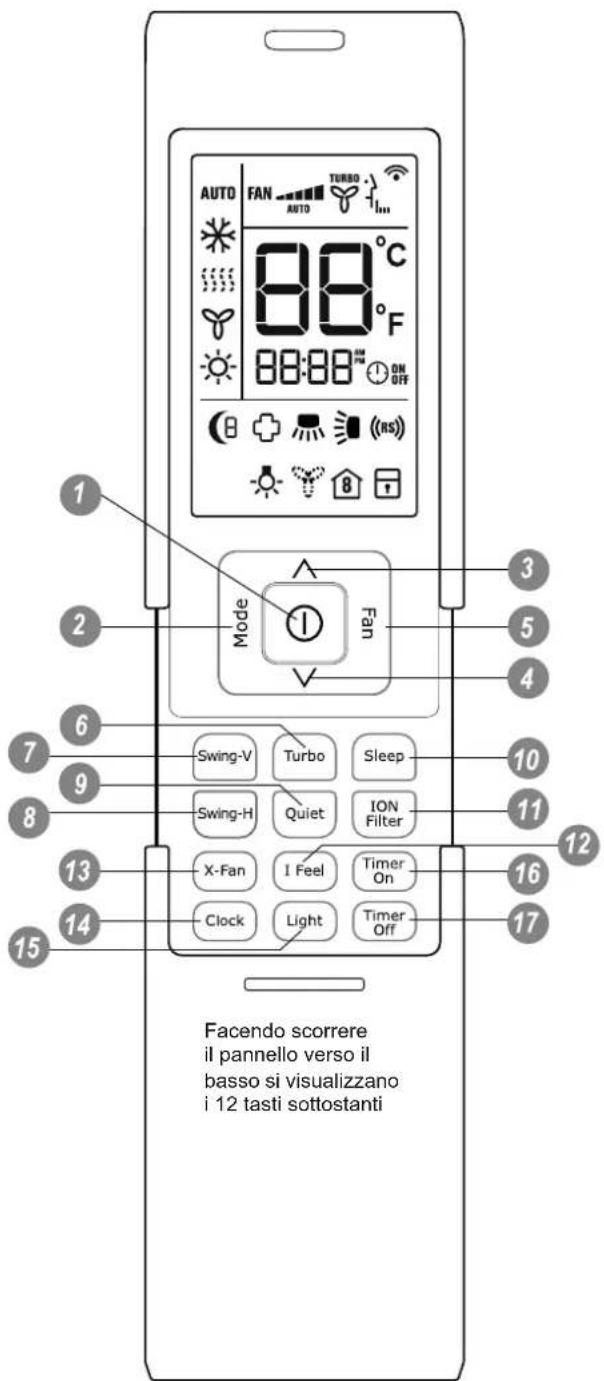

Guida introduttiva rapida
✿: COOL Alimentazione
: DEHUMIDIFY TempBmpostata
☀️: HEAT
1 Tasto ON/OFF
Premere questo tasto per ACCENDERE o SPEGNERE il condizionatore.
2 Tasto modalità
Premere questo tasto per selezionare la modalità di funzionamento desiderata: AUTO, COOL, DEHUMIDIFY, FAN e HEAT.
3 Tasto di controllo: ^ e ∨
Premere questi due tasti per impostare la temperatura desiderata.
4 Tasto FAN
Premere questo tasto per impostare la velocità della ventola su Auto, Bassa, Medio-bassa, Media, Medio-alta e Alta.
5 Tasti Swing-V e Swing-H
I tasti swing permettono di selezionare la rotazione dei deflettori dell'aria in senso orizzontale (H) o verticale (V).

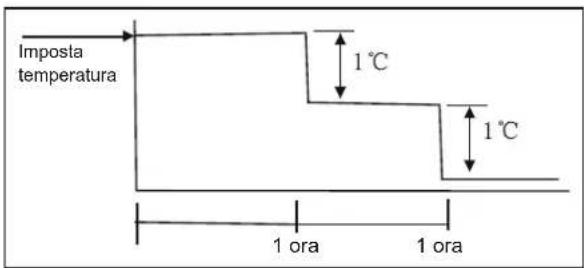

6 Tasto Sleep
Premere questo tasto per selezionare la modalità sleep.
7 Tasti Timer On/Timer Off
Premere per impostare l'avvio e l'arresto automatici del condizionatore.
8 Tasto luce
Premere per accendere le spie che indicano se l'unità interna è su ON od OFF.
9 Tasto Turbo
Premere per impostare la massima velocità della ventola per un raffreddamento o riscaldamento rapidi.
Funzioni speciali
X-FAN
Una volta spenta l'unità, la ventola interna continua a funzionare per altri 10 minuti per eliminare l'umidità dall'unità interna ed evitare la proliferazione di muffa e batteri.
Modalità AUTO
In questa modalità, la temperatura impostata non viene visualizzata sul telecomando e, l'unità imposta automaticamente la modalità appropriata per un ambiente confortevole.
Blocco controlli remoti
Premere contemporaneamente i tasti Swing-V e ION-Filter per bloccare o sbloccare la tastiera. Se il telecomando è bloccato, l'icona ☐ verrà visualizzata; basterà premere un qualsiasi tasto e il simbolo lampeggerà tre volte. Se la tastiera è sbloccata, il simbolo scomparirà.
Passare da Centigradi a Fahrenheit
Con il condizionatore spento, premere contemporaneamente i tasti Swing-H e ION-Filter per passare da °C a °F.
Risparmio energetico
In modalità COOL, premere contemporaneamente i tasti ION-Filter e Clock per attivare o disattivare la funzione di risparmio energetico. Il display del telecomando mostra "SE" nel riquadro della temperature se attivo.
Modalità calore ridotto
In modalità HEAT, premere contemporaneamente i tasti ION-Filter e Clock per impostare il condizionatore in modalità calore ridotto con una temperatura di 8°C. Ripetere la procedura per uscire da questa modalità.
Guida introduttiva rapida
1 Tasto ON/OFF
Premere questo tasto per accendere o spegnere il condizionatore.
La funzione Sleep viene annullata se l'unità viene spenta.
2 Tasto modalità
Premendo questo tasto sarà possibile scegliere, in sequenza, una delle seguenti modalità: AUTO, COOL, DEHUMIDIFY, FAN e HEAT (solo il modello COOL non ha la funzione HEAT).
La modalità AUTO viene impostata in automatico all'accensione dell'apparecchiatura. In modalità AUTO, la temperatura non viene visualizzata;
In modalità HEAT, il valore iniziale è 28°C; Nelle altre modalità il valore iniziale è 25°C.
note1["AUTO DEHUMIDIFY FAN COOL HEAT"]
3 Tasto di controllo: ^ Avanti
Premere il ∧ tasto per aumentare la temperatura. Tenendo premuto questo tasto per 2 secondi o più, la temperatura aumenta più rapidamente. Impostazione massima: 30°C.
Nelle funzioni Timer On/Off od Orologio, usare questo tasto per impostare l'orologio o per regolare il timer.
4 Tasto di controllo: ∨ Indietro
Premere il √tasto per ridurre la temperatura. Tenendo premuto questo tasto per 2 secondi o più, la temperatura diminuisce più rapidamente. Impostazione massima: 16°C.
Nelle funzioni Timer On/Off od Orologio, usare questo tasto per impostare l'orologio o per regolare il timer.
5 Tasto FAN
Premendo questo tasto, sarà possibile selezionare, in successione, la velocità Auto, Bassa, Medio-bassa, Media, Medio-alta e Alta.
Quando l'unità viene accesa, la velocità della ventola auto è impostata in modo predefinito.
In modalità DEHUMIDIFY, la velocità della ventola è impostata a bassa velocità.
6 Tasto Turbo
Premere questo tasto in modalità COOL o HEAT per mettere la ventola in modalità Turbo ad alta velocità e il condizionatore funzionerà alla potenza massima.
Il simbolo Turbo 🎨 viene visualizzato sul telecomando.
La funzione Turbo viene annullata se si preme nuovamente il tasto Turbo o se la modalità o la velocità vengono modificate.
7 Tasto Swing-V
Premendo questo tasto, il deflettore orizzontale oscilla in alto e in basso automaticamente e viene visualizzato sul telecomando.
Premere nuovamente per annullare questa funzione. Il deflettore rimarrà nell'ultima posizione in cui si trovava.
8 Tasto Swing-H
Premendo questo tasto, il deflettore verticale oscilla da sinistra a destra automaticamente e viene visualizzato sul telecomando.
Premere nuovamente per annullare questa funzione. Il deflettore rimarrà nell'ultima posizione in cui si trovava.
9 Tasto Quiet
Premendo questo tasto la ventola interna funziona a velocità ultraridotta e il rumore interno è basso.
compare sul telecomando una volta attivata la funzione Quiet.
La funzione Quiet e la funzione Turbo non possono essere attivate contemporaneamente.
La funzione Quiet viene annullata se si preme nuovamente il tasto Quiet o se la modalità o la velocità della ventola vengono modificate.
10 Tasto Sleep
Premere questo tasto per selezionare la modalità sleep (1, modalità Sleep (2) modalità Sleep (3) e annullare la modalità Sleep.
- Modalità Sleep ^1
In modalità COOL o DEHUMIDIFY, la temperatura impostata aumenta di 1°C dopo un'ora e di un altro °C dopo due ore, quindi continua a funzionare a questa temperatura.
In modalità HEAT, la temperatura impostata si riduce di 1°C dopo un'ora e di un altro °C dopo due ore, quindi continua a funzionare a questa temperatura.
- Modalità Sleep ^2
In questa modalità, il condizionatore segue una curva di temperatura preimpostata in modalità sleep.
In modalità COOL
(1) Quando la temperatura iniziale si trova tra i 16 - 23°C, dopo aver attivato la funzione Sleep, la temperatura aumenta di 1°C ogni ora e, superati i 3°C la temperatura viene mantenuta costante; dopo 7 ore aumenta di un altro °C, dopodiché l'unità continua a funzionare a questa temperatura:
(2) Quando la temperatura iniziale si trova tra i 24 - 27°C, dopo aver attivato la funzione Sleep, la temperatura aumenta di 1°C ogni ora e, superati i 2°C la temperatura viene mantenuta costante; dopo 7 ore aumenta di un altro °C, dopodiché l'unità continua a funzionare a questa temperatura:
(3) Quando la temperatura iniziale si trova tra i 28 - 29°C, dopo aver attivato la funzione Sleep, la temperatura aumenta di 1°C ogni ora e; dopo 7 ore aumenta di un altro °C, dopodiché l'unità continua a funzionare a questa temperatura;
(4) Quando la temperatura iniziale si trova sui 30°C, dopo 7 ore diminuisce di 1°C, dopodiché l'unità continua a funzionare a questa temperatura.
In modalità COOL o DEHUMIDIFY
(1) Quando la temperatura iniziale è 16°C, il condizionatore continua a funzionare a questa temperatura;
(2) Quando la temperatura iniziale è impostata tra i 17 - 20°C, la temperatura si riduce di 1°C dopo la prima ora e continua a funzionare a questa temperatura;
(3) Quando la temperatura iniziale è impostata tra i 21 - 27°C, la temperatura si riduce di 1°C dopo la prima ora, dopo due ore il condizionatore continua a funzionare a questa temperatura;
(4) Quando la temperatura iniziale è impostata tra i 28 - 30°C, la temperatura si riduce di 1°C ogni ora, dopo tre ore il condizionatore continua a funzionare a questa temperatura;
- Modalità Sleep ^3
In questa modalità la curva della temperatura in modalità sleep viene impostata manualmente.
(1) Dopo aver selezionato la modalità Sleep (3), mantenere premuto il tasto Turbo finché il telecomando non entra nella modalità sleep definita dall'utente. Il telecomando visualizza "1" ora, il display della temperatura mostra la temperatura corrispondente dell'ultima curva sleep e lampeggia (le impostazioni di fabbrica originali vengono visualizzate al primo utilizzo).
(2) Regolazione dei tasti di controllo ∧ e ∨ per modificare la temperatura impostata per la prima ora della funzione sleep. Dopo aver impostato la temperatura, premere il tasto Turbo per confermare
(3) L'ora della modalità sleep viene aggiornata automaticamente sul telecomando dalla seconda e terza ora in poi, ad ogni pressione del tasto Turbo;
(4) Ripetere i passi (2) - (3) precedenti fino ad arrivare a 8 ore. Il telecomando visualizza il display iniziale del timer e il display della temperatura torna alle impostazioni originali.
Il programma sleep può essere visualizzato selezionando la modalità sleep (3, tenendo premuto il tasto Turbo, quindi ripetere premendo il tasto Turbo per controllare le temperature del programma sleep senza premere il tasto di controllo ∧ oppure ∨
In questa modalità, se non viene premuto alcun tasto entro 10 secondi, il display ritorna al normale funzionamento.
11 Tasto ION-Filter
Premere questo tasto per accendere e spegnere la funzione Plasma freddo e la funzione Collettore di polveri al plasma.
viene visualizzato sul telecomando se la funzione Plasma freddo e la funzione Collettore di polveri al plasma vengono selezionate.
12 Tasto I Feel
Premere questo tasto per accendere la funzione I Feel e il simbolo ((RS)) viene visualizzato sul telecomando.
Il telecomando invia le informazioni relative alla temperatura all'unità interna ogni dieci (10) minuti. Il condizionatore funzionerà per raggiungere la temperatura impostata nella posizione del telecomando.
Premere nuovamente per annullare questa funzione.
13 Tasto X-Fan
Premere questo tasto in modalità COOL o DEHUMIDIFY per attivare la funzione X-Fan. Il simbolo viene visualizzato sul telecomando. Allo spegnimento dell'unità la ventola interna continua a funzionare a velocità ridotta per 10 minuti per asciugare l'unità interna ed evitare la proliferazione di batteri e muffa.
Premere nuovamente per annullare questa funzione.
14 Tasto Clock
Premere questo tasto e il simbolo Orologio ① lampeggia. Sarà possibile premere i tasti di Controllo ∧ e ∨ per impostare l'ora desiderata.
15 Tasto luce
Premere questo tasto per accendere le spie che indicano se l'unità interna è su ON od OFF.
La condizione normale all'avvio, è ON.
16 Tasto Timer On
Premere il tasto Timer On per impostare la relativa funzione o l'ora di inizio, ON lampeggia sul display. Premere il tasto di controllo ∧ oppure ∨ per regolare l'ora di inizio.
Premere nuovamente questo tasto per annullare la funzione Timer On e ON scompare.
Confermare le impostazioni di Timer On premendo il tasto Timer On o attendere 5 secondi dopo aver selezionato l'ora desiderata e ON viene visualizzato in modo permanente.
L'ora predefinita per il timer è 8:00 AM.
17 Tasto Timer Off
Premere questo tasto per accedere alle impostazioni di Time Off; in questo caso OFF lampeggia. La modalità di impostazione è la stessa del Time On.
L'ora predefinita per il timer è 5:00 PM.
Indicatore del display del telecomando
1 Indicatore di trasmissione:
Compare per 1 secondo quando il telecomando trasmette segnali verso l'unità interna.
2 Display funzione Quiet
Compare quando è selezionata la funzione Quiet.
3 Display funzione Turbo
Compare quando è selezionata la funzione Turbo.
4 Display della velocità della ventola
Visualizza la velocità della ventola selezionata nella seguente sequenza:
In velocità Auto, compare solo il simbolo AUTO
5 Display modalità
Visualizza la modalità operativa corrente nella seguente sequenza:
6 Display funzione Ion-Filter
Viene visualizzato quando si preme il tasto ION-Filter.
Premere nuovamente il tasto ION-Filter per spegnerlo.
7 Display funzione Sleep
Visualizza le tre modalità sleep nella seguente sequenza quando la funzione Sleep viene selezionata premendo il tasto Sleep.
8 Display Oscillazione orizzontale
Compare quando viene selezionata la funzione Swing (Oscillazione) orizzontale.
9 Display Stato luce
Compare quando le spie luminose dell'unità sono accese.
La condizione normale all'avvio, è ON.
10 Display funzione X-Fan
Compare quando la funzione X-Fan è attiva.
11 Indicatore di riscaldamento a 8°C
Compare quando i tasti ION-Filter e Clock vengono premuti contemporaneamente per attivare il funzionamento a bassa temperatura nella modalità HEAT.
12 Indicatore Telecomando
Compare quando il telecomando è bloccato.
13 Display Oscillazione verticale
Compare quando viene selezionata la funzione Swing (Oscillazione) verticale.
14 Display funzione I Feel
Si accende quando è attivata la funzione I Feel.
ON viene visualizzato selezionando la funzione Timer On
OFF viene visualizzato selezionando la funzione Timer Off
16 Display ora
Visualizza l'ora dell'orologio (deve essere impostata) e/o l'ora on/off del timer.
17 Display della temperatura
Visualizza la temperatura impostata in °C o °F.
Primo utilizzo
1 Verificare che la spina dell'unità sia inserita e che vi sia corrente.
2 Verificare che le batterie siano state inserite correttamente nel telecomando (le spie sul telecomando sono accese).
3 Impostare l'ora con i tasti di Controllo e confermare premendo il tasto Clock.
4 Puntare il telecomando verso l'unità interna e premere il tasto ON/OFF per accendere l'unità.
La modalità di funzionamento predefinita è AUTO. Dopo avere selezionato la modalità operativa col telecomando, le condizioni di funzionamento sono memorizzate nella memoria del microcomputer dell'unità interna. Pertanto il condizionatore incomincia a funzionare alle stesse condizioni semplicemente premendo il tasto ON/OFF sul telecomando.
suggerimenti e informazioni
In caso di interruzione dell'energia o di prodotto spento in fase di rimozione del cavo di alimentazione, o anche quando si stanno sostituendo le batterie del telecomando, il microprocessore torna alla modalità AUTO.
Come usare il telecomando
Funzionamento automatico
Quando viene selezionata la modalità AUTO, il condizionatore imposta automaticamente il funzionamento COOL, HEAT (ove presente), o solo FAN, a seconda della temperatura programmata e/o della temperatura ambiente.
Avvio
1 Tasto ON/OFF
Premere questo tasto per accendere il condizionatore. L'indicatore della temperatura sul display dell'unità interna si accende.
2 Tasto modalità
Premere e selezionare AUTO.
Stop
1 Tasto ON/OFF
Premere nuovamente questo tasto per spegnere il condizionatore. Il deflettore orizzontale torna alla posizione di spegnimento.
Se non si gradisce la modalità AUTO, selezionare manualmente le condizioni desiderate.
suggerimenti e informazioni
- In modalità AUTO, la temperatura non può essere impostata.
Funzionamento di deumidificazione
La modalità DEHUMIDIFY funziona sulla base della differenza fra la temperatura impostata e la temperatura reale della stanza.
La temperatura viene regolata durante la deumidificazione mediante successiva attivazione/disattivazione della funzione COOLING o solo ventola.
Avvio
1 Tasto ON/OFF
Premere questo tasto per accendere il condizionatore.
L'indicatore della temperatura sul display dell'unità interna si accende.
2 Tasto modalità
Premere e selezionare DEHUMIDIFY.
3 Tasti di controllo
Impostare la temperatura desiderata. Di norma, impostare fra 21°C e 28°C.
Stop
1 Tasto ON/OFF
Premere nuovamente questo tasto per spegnere il condizionatore. Il deflettore orizzontale torna alla posizione di spegnimento.
suggerimenti e informazioni
- In modalità DEHUMIDIFY la velocità della ventola è impostata su Low (Bassa), e non è possibile usare la funzione Turbo.
- In modalità DEHUMIDIFY, Sleep 2 e Sleep 3 non possono essere attivate.
Funzionamento della ventola
Quando viene selezionata la modalità di funzionamento FAN il condizionatore muove semplicemente l'aria interna.
1 Tasto ON/OFF
Premere questo tasto per accendere il condizionatore.
L'indicatore della temperatura sul display dell'unità interna si accende.
2 Tasto modalità
Premere e selezionare FAN.
3 Tasto FAN
Premere per selezionare la velocità della ventola desiderata: Auto, Bassa, Media e Alta.
La velocità predefinita della ventola è Auto.
Stop
1 Tasto ON/OFF
Premere nuovamente questo tasto per spegnere il condizionatore. Il deflettore orizzontale torna alla posizione di spegnimento.
suggerimenti e informazioni
- La temperatura non potrà essere impostata tramite il telecomando in modalità di funzionamento FAN.
- Nessuna indicazione della velocità della ventola compare sul telecomando se la velocità della ventola è impostata su Auto.
Funzione di raffreddamento e riscaldamento
Avvio
1 Tasto ON/OFF
Premere questo tasto per accendere il condizionatore.
L'indicatore della temperatura sul display dell'unità interna si accende.
2 Tasto modalità
Premere per selezionare la modalità COOL o HEAT (solo modello con pompa di calore).
3 Tasti di controllo
Impostare la temperatura desiderata. Di norma, impostare fra 21°C e 28°C.
4 Tasto FAN
Premere per selezionare la velocità della ventola desiderata: Auto, Bassa, Medio-bassa, Media, Medio-alta e Alta.
La velocità predefinita della ventola è Auto.
5 Tasti Swing-V e Swing-H
Premere per selezionare la direzione del flusso d'aria.
Stop
1 Tasto ON/OFF
Premere nuovamente questo tasto per spegnere il condizionatore. Il deflettore orizzontale torna alla posizione di spegnimento.
i suggerimenti e informazioni
Nessuna indicazione della velocità della ventola compare sul telecomando se la velocità della ventola è impostata su Auto.
Impostazione timer
Funzionamento Timer On
1 Premere il tasto Timer-On,
8:00" « lampeggia sul display del telecomando nel caso in cui si tratti del primo uso della funzione Timer-On. In caso contrario, lampeggerà l'ultimo orario impostato.
2 Impostare l'orario desiderato premendo i tasti di controllo: ∧ Avanti ∨ Indietro
Ogni volta che vengono premuti questi tasti, l'ora si sposta avanti o indietro di 1 minuto.
Tenendo premuto il tasto ci si sposterà più rapidamente all'interno della visualizzazione dell'ora.
3 Puntare il telecomando all'unità interna, confermare l'ora impostata premendo il pulsante Timer-On.
ON resterà presente sul display del telecomando.
Annullamento delle impostazioni
Puntare il telecomando all'unità interna e premere nuovamente il tasto Timer-On.
Accertarsi che il simbolo ON sul telecomando sia spento.
Funzionamento Timer Off
1 Premere il tasto Timer-Off,
5:00" (per il primo utilizzo) o l'orario impostato precedentemente lampeggerà sul display del telecomando.
2 Impostare l'orario desiderato premendo i tasti di controllo: ∧ Avanti ∨ Indietro
Ogni volta che vengono premuti questi tasti, l'ora si sposta avanti o indietro di 1 minuto.
Tenendo premuto il tasto ci si sposterà più rapidamente all'interno della visualizzazione dell'ora.
3 Puntare il telecomando all'unità interna, confermare l'ora impostata premendo il tasto Timer-Off.
OFF resterà presente sul display del telecomando.
Annullamento delle impostazioni
Puntare il telecomando verso l'unità interna e premere nuovamente il tasto Timer-Off. Accertarsi che il simbolo OFF sul telecomando sia spento.
i suggerimenti e informazioni
- L'orario di funzionamento della funzione timer impostato dal telecomando dipende dall'ora dell'Orologio. Verificare che l'Orologio sul telecomando sia impostato correttamente per evitare malfunzionamenti.
- L'orario effettivo di funzionamento impostato mediante il telecomando è limitato a 24 ore.
Esempio di impostazione del timer
Funzionamento Timer On (Funzionamento Timer Start)
Questa funzione è consigliata quando si vuole che l'unità venga accesa in automatico prima di tornare a casa. Il condizionatore si accende automaticamente all'ora impostata.
Esempio: Sono le 8 di mattina e si vuole che il condizionatore inizi a funzionare alle ore 6:00 PM.
1 Premere il tasto Timer-On.
2 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 6:00 PM.
3 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer On.
ON resterà presente sul display del telecomando.
Funzionamento Timer Off (Funzionamento Timer Stop)
Questa funzione è consigliata quando si vuole che l'unità venga spenta in automatico prima di andare a letto.
Il condizionatore si ferma automaticamente all'ora impostata.
Esempio: Sono le 6:00 PM e si vuole che il condizionatore si spenga alle 11:55 FM.
1 Premere il tasto Timer-Off.
2 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 11:55 PM.
OFF
3 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer-Off.
OFF resterà presente sul display del telecomando.
Timer combinato
Timer On → Timer Off
(spento – avvio – arresto funzionamento)
Questa funzione è consigliata quando si vuole accendere il condizionatore prima di svegliarsi e spegnerlo dopo essere usciti di casa.
Esempio: Sono le 10:00 PM e si vuole far partire il condizionatore alle 6:30 AM e farlo fermare alle 9:30 AM.
1 Premere il tasto Timer On.
2 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 06:30 AM.
ON
3 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer On.
4 Premere il tasto Timer-Off.
5 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 09:30 AM.
OFF
6 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer-Off.
① ON OFF questo simbolo compare sul telecomando è la funzione è attivata.
Timer Off → Timer On
(acceso – spento – avvio funzionamento)
Questa funzione è consigliata quando si vuole spegnere il condizionatore dopo essere andati e letto e riavviarlo prima di svegliarsi alla mattina o prima di tornare a casa la sera.
Ad esempio: sono le 8:00 AM e si vuole fermare il condizionatore alle 9:30 AM per riavviarlo alle 6:00 PM
1 Premere il tasto Timer-Off.
2 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 09:30 AM.
3 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer-Off.
4 Premere il tasto Timer On.
5 Impostare l'ora desiderata premendo ripetutamente o tenendo premuti i tasti di controllo fino a che sul display del telecomando non compare 6:00 PM.
6 Confermare l'ora impostata puntando il telecomando verso l'unità interna e premendo nuovamente il tasto Timer On.
① ON OFF questo simbolo compare sul telecomando è la funzione è attivata.
Impostazione dell'orologio
Prima di azionare il condizionatore, impostare l'orologio del telecomando seguendo la procedura indicata in questa sezione Il pannello dell'orologio sul telecomando visualizza l'ora indipendentemente che il condizionatore sia in funzione o meno.
Dopo che le batterie vengono inserite all'interno del telecomando, 12:00 ^® si illumina e inizia a lampeggiare.
1 Tasti di controllo
Premere i tasti di controllo per impostare l'ora desiderata.
^ Avanti
v Indietro
Ogni volta che vengono premuti questi tasti, l'ora si sposta avanti o indietro di 1 minuto.
Tenendo premuto il tasto ci si sposterà più rapidamente all'interno della visualizzazione dell'ora.
2 Tasto Clock
Quando viene raggiunto il tempo desiderato, premere nuovamente il tasto Clock per 5 secondi senza funzionamento; l'ora dell'orologio smette di lampeggiare e l'orologio sarà stato impostato.
3 Reimpostare l'orologio
Premere il tasto Clock e il simbolo orologio 🔊 lampeggia.
Seguire i passaggi 1 e 2 per impostare nuovamente l'ora.
suggerimenti e informazioni
- Il timer dell'orologio usa un orologio in modalità 12 ore.
• L'ora predefinita per il telecomando sono le 12:00 PM e tornerà a questa impostazione ogni volta che vengono sostituite le batterie.
Funzionamento I Feel
Il telecomando funziona come termostato remoto, e fornisce un accurato controllo della temperatura oltre che una comodità ottimale.
Puntare il telecomando verso l'unità interna e premere il pulsante I Feel; un bip dall'unità interna conferma che la funzione è stata attivata.
Il simbolo I Feel (INS) rimane sul display del telecomando fino a che il pulsante I Feel non viene nuovamente premuto.
Il condizionatore funzionerà per raggiungere la temperatura impostata nella posizione del telecomando.
Il telecomando invia le informazioni della temperatura nella sua posizione all'unità interna ogni dieci (10) minuti. Il condizionatore uscirà dalla funzione I Feel tornando al normale funzionamento nel caso in cui non vengano ricevute informazioni sulla temperatura dal telecomando per gli undici (11) minuti successivi.
Funzionamento ION-Filter
Premere il tasto ION-Filter per attivare le funzioni Plasma freddo e Collettore di polveri al plasma. Il simbolo ✕ rimane sul display del telecomando fino a che il tasto ION-Filter non viene nuovamente premuto.
Il generatore di Plasma Freddo rilascia del plasma in grado di eliminare batteri, virus, polveri e altri agenti dannosi presenti nell'aria.
Il Collettore di polveri al plasma può raccogliere particolato fine quale polveri, fumi e polline presenti nel flusso d'aria per mantenere l'aria nella stanza pulita.
Questa funzione è consigliata quando la qualità dell'aria interna è inadeguata.
suggerimenti e informazioni
- Quando il telecomando è acceso, l'impostazione predefinita del telecomando è ON.
• Non è necessario utilizzare questa funzione quando la qualità dell'aria è buona. - Pulire il Collettore di polveri al plasma ogni tre - sei mesi in base alle condizioni.
Come usare l'unità interna
Opzioni aggiuntive
1 Funzione di Riavvio Rapido
Il condizionatore riprende automaticamente con le impostazioni precedenti dopo un possibile guasto di corrente.
2 Pannello rimovibile
Il pannello anteriore dell'unità interna può essere rimosso con facilità a scopo di pulizia e manutenzione.
3 Autodiagnosi e autoprotezione
Questo condizionatore è in grado di rilevare anomalie di funzionamento mostrando la diagnosi sul display dell'unità interna tramite un codice errore.
Il condizionatore cambia automaticamente modalità di funzionamento come forma di autoprotezione.
Controllo della direzione del flusso di aria
Regolare la direzione del flusso d'aria correttamente, per evitare di creare situazioni sgradevoli o creare differenze di temperatura in un locale.
Entrambi i deflettori orizzontali e verticali possono essere regolati con il telecomando.
Per impostare la direzione del flusso dell'aria verticale (su/giù) in modo automatico
1 Eseguire questa funzione mentre l'unità è in funzione.
2 Premere il tasto Swing-V sul telecomando; il deflettore orizzontale oscillerà verso l'alto e il basso automaticamente.
3 Quando il deflettore si sposta nella direzione desiderata, premere nuovamente il tasto Swing-V e il deflettore rimarrà bloccato in posizione.
4 Premendo nuovamente il tasto Swing-V, il deflettore inizierà ad oscillare in alto e in basso automaticamente.
Per impostare la direzione del flusso dell'aria verticale (su/giù) in modo automatico
1 Eseguire questa funzione mentre l'unità è in funzione.
2 Premere il tasto Swing-H sul telecomando; il deflettore verticale oscillerà da sinistra a destra automaticamente.
3 Quando il deflettore si sposta nella direzione desiderata, premere nuovamente il tasto Swing e il deflettore rimarrà bloccato in posizione.
4 Premendo nuovamente il tasto Swing, il deflettore inizierà ad oscillare in alto e in basso automaticamente.
Deflettore verticale
Portata Flusso dell'aria verso sinistra e verso destra
attenzione
- Il pulsante Swing-V e Swing-H, verrà disattivato quando il condizionatore non è in funzione (anche quando è impostata la funzione Timer On).
- Non azionare il condizionatore per lunghi periodi con la direzione del flusso d'aria rivolta verso il basso nelle modalità COOL o DEHUMIDIFY.
In caso contrario si potrebbe verificare della condensa sulla superficie del deflettore orizzontale che a sua volta potrebbe provocare delle gocce sul pavimento o sugli arredi. - Non spostare manualmente il deflettore orizzontale e verticale. Utilizzare sempre i tasti Swing-V e Swing-H. Uno spostamento manuale dei deflettori può provocare anomalie in fase di funzionamento. Qualora i deflettori non funzionino correttamente, spegnere immediatamente e riavviare il condizionatore.
- Non si dovrebbe impostare un angolo di apertura del deflettore orizzontale troppo piccolo, poiché sia il raffreddamento che il riscaldamento potrebbero non funzionare adeguatamente a causa di una superficie per il flusso d'aria troppo limitata.
• Non azionare il condizionatore con il deflettore orizzontale nella posizione chiusa. - Quando il condizionatore viene collegato all'alimentazione (funzionamento iniziale), il deflettore orizzontale può emettere un suono per circa 10 secondi: tutto ciò è normale.
Funzionamento di emergenza
Quando il telecomando va smarrito o non funziona, servirsi dell'interruttore manuale sull'unità interna. Il condizionatore funziona in modalità AUTO e l'impostazione della temperatura o la velocità della ventola non potranno essere modificate.
1 Aprire il pannello anteriore.
2 Premere il tasto di controllo manuale per accedere alla modalità AUTO. Il condizionatore selezionerà la modalità COOL, HEAT (solo modello con pompa di calore) e FAN in automatico conformemente alla temperatura della stanza per raggiungere un ottimo livello di comodità.
3 Premere nuovamente il tasto di Controllo Manuale per spegnere il condizionatore.
La modalità di funzionamento viene vista nella seguente tabella.
| Modalità | Modello | Impostazione temperatura | Velocità della ventola |
| AUTO | Raffreddamento 25°C (COOL, FAN) | AUTO | |
| AUTO | Pompa di calore 25°C (COOL, FAN) | AUTO | |
| AUTO | Pompa di calore 20°C (HEAT) | AUTO |
Temperatura di funzionamento
La gamma della temperatura di funzionamento è la seguente:
| Lato internoDB/WB (°C) | Lato esternoDB/WB (°C) | |
| Raffreddamento massimo | 32/23 43/26 | |
| Raffreddamento minimo | 21/15 21/- | |
| Riscaldamento massimo | 27/- 24/18 | |
| Riscaldamento minimo | 20/- -5/-6 |
La gamma della temperatura di funzionamento (temperatura esterna) per il modello con solo raffreddamento è di 16°C \~ 48°C, per il modello con pompa di calore è -15°C \~ 48°C.
Se il condizionatore viene impiegato in condizioni diverse da quelle precedenti, alcune funzioni di protezione possono essere attivate e causare un funzionamento anomalo dell'apparecchiatura.
Funzionamento ottimale
Per raggiungere le prestazioni ottimali, si noti quanto segue:
- Indirizzare la direzione del flusso d'aria in modo che investa direttamente le persone.
- Regolare la temperatura per raggiungere il più alto livello di comfort. Non regolare l'unità a livelli eccessivi di temperatura.
- Chiudere porte e finestre quando il dispositivo funziona in modalità COOL o HEAT; in caso contrario, le prestazioni dell'apparecchiatura potrebbero risentirne.
- Servirsi dei tasti Timer On e Timer Off sul telecomando per impostare l'ora desiderata di avvio e spegnimento.
- Non posizionare alcun oggetto vicino alle prese di entrata o uscita, dato che l'efficacia dell'apparecchiatura potrebbe essere ridotta e il condizionatore potrebbe smettere di funzionare.
- Pulire frequentemente il filtro dell'aria per non ridurre la capacità di raffreddamento/ riscaldamento dell'apparecchiatura.
Pulizia e manutenzione
Installazione/sostituzione della batteria
1 Premere il frontalino posteriore del telecomando.
2 Estrarre le batterie usate.
3 Inserire due nuove batterie a secco AAA 1,5 V e fare attenzione alla polarità.
4 Rimontare il frontalino posteriore del telecomando.
i suggerimenti e informazioni
- In fase di sostituzione delle batterie, non usarne di vecchie e non mescolare batterie di tipo diverso. Ciò potrebbe provocare dei problemi di funzionamento al telecomando.
- Nel caso in cui il telecomando non venga usato a lungo, estrarre le batterie, dato che quelle vecchie potrebbero perdere o corrodersi danneggiando il telecomando.
- La normale durata delle batterie con impiego normale è di circa sei mesi.
- Nel caso in cui il telecomando non funzioni normalmente, estrarre e inserire nuovamente le batterie. Nel caso in cui il comportamento anomalo continui, sostituire con batterie nuove.
Manutenzione
Occorre eseguire con regolarità le seguenti operazioni di manutenzione.
| Voci | Operazioni di manutenzione | Frequenza consigliata |
| Filtro antipolveri | Pulire Ogni mese o più spesso, se necessario | |
| Collettore di polveri al plasma | Pulire Ogni 3 mesi o più spesso, se necessario | |
| Filtri aria sana | Sostituire o pulire | Ogni 3 mesi o più spesso, se necessario |
| Unità interna | Pulire Ogni mese o più spesso, se necessario | |
| Vaschetta dell'acqua e tubazione di evacuazione | Pulire ed eliminare eventuali intasamenti | Ogni stagione prima di avviare l'apparecchiatura* |
| Bobine interne ed esterne | Pulire Ogni stagione prima di avviare l'apparecchiatura* | |
* Questa operazione deve essere eseguita esclusivamente da personale qualificato.
! avvertenza
- Spegnere il condizionatore e scollegare l'alimentazione prima di procedere alla pulizia. La mancata osservanza di questa indicazione può causare scosse elettriche o incendi.
Pulizia dell'unità interna e del telecomando
- Utilizzare un panno asciutto per pulire l'unità interna e il telecomando.
- Se l'unità interna dovesse essere eccessivamente sporca, si può utilizzare un panno bagnato con acqua fredda.
- Il pannello anteriore dell'unità interna può essere smontato e pulito con acqua. Asciugare poi con un panno asciutto.
• Non usare spazzole, carta smerigliata o strumenti di lucidatura per pulire l'unità, in quanto si potrebbe danneggiare.
• Per pulire l'unità non utilizzare panni o piumini imbevuti di sostanze chimiche. - Non usare benzene, solvente, polveri per la lucidatura o solventi simili per le operazioni di pulizia. Ciò potrebbe provocare crepe o deformazioni sulla superficie in plastica.
- Non usare mai acqua tiepida al di sopra dei 40°C per pulire il pannello anteriore. Potrebbe provocare deformazioni o scolorimenti.
Pulizia dei filtri
Nota: Prima di eseguire qualsiasi operazione di pulizia occorre disattivare l'alimentazione elettrica.
Se il filtro antipolveri è intasato, l'efficienza di raffreddamento/riscaldamento dell'unità è limitata. Pulire il filtro ogni mese o più spesso, se necessario.
1 Afferrare e sollevare il pannello anteriore dell'unità interna fino a che non si sente che è saldamente bloccato dal telaio.
2 Tenere la maniglia del filtro antipolveri e sollevarlo leggermente per estarlo dal supporto filtro.
3 Quindi, estrarre il filtro antipolveri dal basso dell'unità interna.
4 Pulire il filtro antipolveri con un aspirapolvere o con acqua, poi asciugarlo in un luogo fresco.
5 I filtri rinfrescanti per avere un'aria sana (se disponibili), come ad esempio il filtro a carboni attivi/filtro BIO/filtro vitamina C/filtro HEPA, filtro agli ioni d'argento, sono fissati sul telaio di supporto del filtro antipolveri.
Rimuovere i filtri sanitari dal telaio di supporto del filtro antipolveri.
Pulire i filtri sanitari almeno ogni tre (3) mesi e sostituirli ogni 6 mesi.
Pulire con un aspirapolvere, ove possibile.
6 Reinstallare i filtri per rinfrescare l'aria in posizione.
7 Inserire la parte superiore del filtro antipolveri nell'unità, prestando attenzione che i bordi sinistro e destro siano correttamente installati e rimontare il filtro.
Pulizia del collettore di polveri al plasma
avvertenza
- Spegnere il condizionatore e scollegare l'alimentazione per almeno 60 secondi prima di procedere alla pulizia. La mancata osservanza di questa indicazione può causare scosse elettriche o incendi.
1 Estrarre i filtri antipolveri dall'unità interna.
2 Tenere la maniglia del filtro antipolveri e sollevarlo leggermente per estarlo dal supporto filtro.
3 Sollevare, facendo attenzione, il raccoglipolvere, quindi estrarlo dal telaio del Collettore di polveri.
4 Immergere il raccoglipolvere in acqua calda aggiungendo una piccola quantità di detersivo neutro e lasciar agire per non più di dieci minuti, quindi pulire con una spazzola morbida. Sciacquare sotto l'acqua corrente dopo aver verificato che il raccoglitore sia pulito, asciugarlo completamente, quindi rimontarlo sul telaio del collettore di polveri.
5 Assicurarsi che il raccoglipolvere sia fissato correttamente all'interno del telaio e che i due fermi siano in posizione.
6 Reinserire i filtri e montare il pannello anteriore.
avvertenza
- Quando si pulisce l'apparecchiatura, verificare che l'alimentazione e l'interruttore principale siano scollegati per almeno 60 secondi.
- Non utilizzare aria ad alta pressione per pulire il collettore di polveri al plasma per evitare lesioni e danni accidentali agli occhi e al collettore.
• Non esporre il collettore alla luce diretta del sole e non posizionarlo accanto a una fonte di calore che potrebbero deformarlo o danneggiarlo. - Fare attenzione a non rompere il filamento di tungsteno durante l'operazione ed evitare di sfregare vigorosamente il collettore di polveri.
• Non utilizzare detersivi aggressivi e corrosivi per purlire il collettore di polveri. - Verificare che il collettore di polveri sia completamente asciutto prima di reinstallarlo nell'unità interna per evitare perdite di energia elettrica.
Pulizia del Generatore di Plasma Freddo
Non toccare o tentare di pulire il Generatore di Plasma Freddo da soli; può essere causa di scosse elettriche.
Contattare solo personale qualificato o il centro di assistenza Electrolux in caso di pulizia o sostituzione.
Manutenzione generale
Se non si prevede di utilizzare il condizionatore per lunghi periodi di tempo:
- Azionare l'apparecchiatura nella modalità solo FAN per 1 \~ 2 ore per asciugare completamente l'unità.
- Spegnere l'apparecchiatura e togliere la spina. Estrarre le batterie dal telecomando.
- L'unità esterna richiede operazioni di manutenzione e pulizia periodiche. Non cercare di eseguire tali operazioni personalmente. Contattare il rivenditore o il centro di assistenza locale.
Controlli da eseguire prima della messa in funzione
• Controllare che i cavi non siano rotti o scollegati
- Controllare che il filtro per la polvere sia installato.
- Controllare che l'entrata e l'uscita dell'aria non siano ostruite se il condizionatore è rimasto inoperativo per un lungo periodo di tempo.
avvertenza
- Quando si estrae il filtro dell'aria, non toccare le parti metalliche dell'unità. Attenzione a non ferirsi toccando le parti metalliche affiliate.
- Non pulire la parte interna del condizionatore con acqua. La penetrazione di acqua all'interno può danneggiare l'isolamento e portare a scosse elettriche.
- Quando si pulisce l'apparecchiatura, verificare che l'alimentazione e il disgiuntore siano scollegati.
Suggerimenti per il funzionamento
Quanto segue può verificarsi durante il normale funzionamento:
1. Protezione del condizionatore.
• Protezione del compressore
Dopo un'interruzione il compressore deve attendere 3 minuti prima di potere essere riacceso.
- Anti-congelamento
Nel caso in cui l'unità stia funzionando in modalità COOL e con una temperatura ambiente bassa, si potrebbe formare del gelo sullo scambiatore di calore. Quando la temperatura dello scambiatore di calore interno scende al di sotto dei 0°C, il compressore smette di funzionare per proteggere l'unità.
• Per scongelare
Si potrebbe formare del gelo sull'unità esterna durante l'operazione di riscaldamento quando la temperatura esterna è bassa ma l'umidità è alta. Il che porta a una scarsa efficacia a livello di riscaldamento.
In tali casi, il condizionatore interrompe il riscaldamento e avvia automaticamente lo sbrinamento. Il tempo di sbrinamento può variare dai 3 ai 12 minuti.
In fase di sbrinamento, i motori delle ventole dell'unità interna e dell'unità esterna si interrompono; sull'indicatore interno lampeggia la dicitura "H1" e dall'unità esterna potrebbero fuoriuscire dei vapori. Non si tratta di un'anomalia di funzionamento. Al termine dello sbrinamento, l'operazione di riscaldamento ripartirà in modo automatico.
• Dispositivo anti aria fredda
In modalità HEAT la ventola interna non funziona per evitare che venga soffiata dell'aria fredda all'interno della stanza (entro 5 minuti), nel caso in cui lo scambiatore di calore interno non raggiunga una temperatura minima nelle seguenti condizioni:
(1) L'opzione di riscaldamento si è appena attivata.
(2) Al termine dell'opzione di sbrinamento automatico.
(3) Riscaldamento a bassa temperatura.
2. Venticello delicato
L'unità interna potrebbe rimanere in funzione per espellere il calore residuo dall'unità interna nelle seguenti situazioni:
(1) In modalità HEAT, la temperatura raggiunge il valore impostato, il compressore si arresta e la ventola interna continua a funzionare per 60 secondi.
(2) In modalità HEAT, l'unità si spegne, il compressore si arresta e la ventola interna continua a funzionare per 10 secondi.
3. Una nebbia bianca esce dall'unità interna.
- Si potrebbe generare una nebbia bianca a causa di una grande differenza di temperatura fra l'ingresso e l'uscita dell'aria in modalità COOL in un ambiente chiuso con un'elevata umidità relativa.
- L'umidità derivante dal processo di sbrinamento può determinare la formazione di una nebbia bianca quando il condizionatore viene riacceso in modalità HEAT dopo lo sbrinamento.
4. Leggero rumore del condizionatore
- Quando il compressore funziona o ha appena smesso di funzionare si può sentire un leggero suono sibilante. Si tratta dello scorrere o del fermarsi del refrigerante.
- Quando il compressore funziona o ha appena smesso di funzionare si può sentire anche un suono "cigolio". Si tratta dell'espansione dovuta al calore e della contrazione dovuta al freddo delle parti in plastica nell'unità quando la temperatura cambia.
- Un rumore può inoltre essere dovuto al ritorno alla posizione originale dei deflettori alla prima accensione.
5. Dall'unità interna esce della polvere
Si tratta di un fenomeno normale quando il condizionatore non è stato utilizzato per un lungo periodo o al primo impiego dell'apparecchiatura.
6. Dall'unità interna esce un odore particolare
Ciò è causato dal fatto che l'unità interna rilascia odori permeati da materiali di costruzione, mobili o fumo.
7. Il condizionatore passa alla modalità solo FAN dalle modalità COOL o HEAT.
Quando la temperatura interna raggiunge il valore dell'impostazione, il compressore si ferma automaticamente e il condizionatore passa in modalità FAN.
Il compressore si avvia nuovamente quando la temperatura interna si alza o si abbassa rispetto a quella impostata, rispettivamente nella modalità COOL o HEAT.
8. Condensa
L'acqua di condensa si potrebbe formare all'uscita dell'aria se il dispositivo ha raffreddato o asciugato a lungo con una temperatura relativa superiore all'80% (con porte e finestre chiuse).
Impostare il deflettore verticale alla sua angolazione massima (verso il pavimento) e la velocità della ventola su High. Chiudere porte e finestre.
- I lampi o la vicinanza di telefoni senza fili possono determinare il cattivo funzionamento dell'unità. Scollegare e successivamente ricollegare l'alimentazione all'unità. Per riprendere il funzionamento, premere il pulsante ON/OFF sul telecomando.
10. Funzione X-Fan
L'unità interna potrebbe continuare a funzionare anche dopo aver spento l'unità premendo il pulsante ON/OFF.
Verificare che la funzione X-Fan sia disattivata.
Risoluzione dei problemi
Il condizionatore non può essere riparato dall'utente. Una riparazione sbagliata può essere causa di scosse elettriche o incendio. Rivolgersi a un centro di assistenza autorizzato per una riparazione di livello professionale.
avvertenza
Nel caso in cui si verifichi una delle seguenti situazioni, fermare subito il condizionatore, scollegare l'alimentazione e contattare il centro di assistenza autorizzato.
- Nel caso in cui compaia un errore sulla finestra display dell'unità interna.
- L'indicatore di potenza o un altro indicatore lampeggia rapidamente; non sarà possibile interrompere questo lampeggiamento scollegando l'alimentazione e ricollegandola nuovamente.
- Il fusibile salta spesso o l'interruttore scatta frequentemente.
• Acqua o altri liquidi vengono spruzzati nell'unità.
• C'è una perdita di acqua dall'unità.
- Si sente un suono brusco durante il funzionamento.
- Durante il funzionamento vengono emessi dei forti odori.
- Il cavo di alimentazione e la presa si stanno surriscaldando.
• Altre situazioni anomale.
La pressione nel sistema refrigerante è bassa e potrebbe comportare una rottura dell'unità. Chiedere a un installatore certificato di eseguire un controllo.
| Difetti Causa Intervento | ||
| L'unità non si avvia | Interruzione di corrente Attendere il ripristino della corrente. | |
| L'unità può essere scollegata. Controllare che la spina sia correttamente inserita nella presa. | ||
| Il fusibile potrebbe essere saltato. Sostituire il fusibile. | ||
| La tensione è troppo alta o troppo bassa. | Richiedere il controllo della tensione da parte di professionisti. | |
| Le batteria del telecomando possono essere scariche. | Sostituire le batterie. | |
| L'ora impostata con il timer può non essere corretta. | Attendere o annullare le impostazioni. | |
| L'unità non raffredda o non scalda (ove possibile) la stanza molto bene quando l'aria fuoriesce dal condizionatore | Impostazione sbagliata della temperatura. | Impostare la temperatura in modo corretto. Per ulteriori dettagli rimandiamo alla sezione "Utilizzo del telecomando" |
| Il filtro dell'aria è bloccato. Pulire il filtro dell'aria. | ||
| Le porte o le finestre sono aperte. Chiudere porte o finestre. | ||
| L'entrata o l'uscita dell'aria sull'unità interna o esterna sono ostruite. | Eliminare le ostruzioni, poi avviare nuovamente l'unità. | |
| La protezione del compressore di 3 minuti è stata attivata. | Attendere 3 minuti. | |
| Se non è possibile risolvere il problema, contattare il rivenditore locale o il più vicino centro di assistenza. Informare il personale contattato dei problemi riscontrati e del modello dell'unità. | ||
Invitiamo a eseguire i seguenti controlli prima di contattare qualsiasi installatore al fine di risparmiare tempo e soldi.
| Difetti | Causa |
| L'apparecchiatura non funziona | L'apparecchiatura non funziona se viene accesa subito dopo essere spenta. Ciò serve per proteggere l'unità. Attendere circa 3 minuti. |
| Vengono emessi degli odori | • L'unità interna potrebbe emettere degli odori. Si tratta del risultato degli odori della stanza (ad esempio mobili, tabacco, ecc.) che sono stati assorbiti dall'unità.• Rivolgersi a un centro di assistenza autorizzato per l'esecuzione della pulizia nel caso in cui gli odori persistano. |
| Rumore di "acqua che scorre" | Il sibilo simile all'acqua che scorre è causato dal refrigerante che scorre all'interno dell'unità. |
| In modalità COOL viene emessa della nebbia | Durante l'opzione di raffreddamento, l'unità interna potrebbe emettere della nebbia fine a causa dell'elevata temperatura della stanza e dell'umidità.Dopo un po' di tempo la nebbia sparisce, mano a mano che la temperatura della stanza e l'umidità diminuiscono. |
| Rumore simile a crepitio | Questo è il rumore dell'attrito causato dall'espansione e/o dalla contrazione del pannello di altre componenti a causa della variazione di temperatura. |
| Non è possibile avviare l'unità | • È stata tolta la corrente?• La spina è allentata?(ove prevista)• È saltato il salvavita dell'impianto?• La tensione è più alta o più bassa?(testata da professionisti)• Il TIMER è stato usato in modo corretto?• Le batterie sono scariche? |
| L'effetto di raffreddamento/ riscaldamento è scadente | • L'impostazione della temperatura è adeguata?• L'entrata/uscita dell'aria sono bloccate?• Il filtro è sporco?• La porta o la finestra sono aperte?• È stata impostata la velocità bassa della ventola?• Vi sono fonti di calore nella stanza? |
| Difetti | Causa |
| Perdite di acqua dell'unità interna | L'umidità è elevata.L'acqua di condensa fuoriesce.Il tubo flessibile di scarico è allentato od ostruito. |
| Perdite di acqua dell'unità esterna | Durante l'operazione di raffreddamento, l'acqua si condensa intorno ai tubi e ai giunti di collegamento.Durante l'operazione di sbrinamento, l'acqua sbrinata fuoriesce.Durante l'operazione di riscaldamento, gocciola dell'acqua dallo scambiatore di calore. |
| Rumore dall'unità interna | Il rumore emesso quando la ventola o il relè del compressore vengono accesi o spenti.Quando lo sbrinamento viene avviato o interrotto, si sente un rumore: si tratta del liquido refrigerante che scorre in direzione opposta. |
| L'unità interna non emette aria | In modalità HEAT, quando la temperatura dello scambiatore di calore interno è molto bassa, il flusso dell'aria viene interrotto per evitare l'emissione di aria fredda. (per 2 minuti)In modalità HEAT, quando la temperatura esterna è bassa o l'umidità è alta, si forma del gelo sullo scambiatore di calore esterno. L'unità si sbrina in modo automatico e l'unità interna smette di emettere aria per 2 - 3 minuti.Durante l'operazione di sbrinamento potrebbe fuoriuscire dell'acqua o potrebbero essere emessi dei vapori.In modalità DEHUMIDIFY, la ventola interna smette di emettere aria per 3 - 12 minuti per evitare che l'acqua di condensa venga nuovamente vaporizzata. |
| Umidità sull'uscita dell'aria | Nel caso in cui l'unità funzioni con un'umidità elevata a lungo, si potrebbe generare dell'umidità sulla griglia di uscita aria che potrebbe poi portare a dei gocciolamenti. |
Contenido
Enhorabuena 106
- Promemoria importante
- Complimenti
- protezione dell'ambiente
- attenzione
- Condizioni d'uso
- Note importanti
- Norme di sicurezza
- suggerimenti e informazioni
- Note importanti:
- avvertenza
- Prima di iniziare a usare l'apparecchiatura
- Uso
- Pulizia e manutenzione
- Assistenza Tecnica
- Display unità interna
- Telecomando
- Come usare il telecomando
- Posizione del telecomando
- Promemoria
- Guida introduttiva rapida
- Tasto ON/OFF
- Tasto modalità
- Tasto di controllo: ^ e ∨
- Tasto FAN
- Tasti Swing-V e Swing-H
- Tasto Sleep
- Tasti Timer On/Timer Off
- Tasto luce
- Tasto Turbo
- Funzioni speciali
- X-FAN
- Modalità AUTO
- Blocco controlli remoti
- Passare da Centigradi a Fahrenheit
- Risparmio energetico
- Modalità calore ridotto
- Tasto di controllo: ^ Avanti
- Tasto di controllo: ∨ Indietro
- Tasto FAN
- Tasto Turbo
- Tasto Swing-V
- Tasto Swing-H
- Tasto Quiet
- Tasto Sleep
- - Modalità Sleep 1
- - Modalità Sleep 2
- - Modalità Sleep 3
- Tasto ION-Filter
- Tasto I Feel
- Tasto X-Fan
- Tasto Clock
- Tasto luce
- Tasto Timer On
- Tasto Timer Off
- Indicatore del display del telecomando
- Indicatore di trasmissione:
- Display funzione Quiet
- Display funzione Turbo
- Display della velocità della ventola
- Display modalità
- Display funzione Ion-Filter
- Display funzione Sleep
- Display Oscillazione orizzontale
- Display Stato luce
- Display funzione X-Fan
- Indicatore di riscaldamento a 8°C
- Indicatore Telecomando
- Display Oscillazione verticale
- Display funzione I Feel
- Display ora
- Display della temperatura
- Primo utilizzo
- Funzionamento automatico
- Avvio
- Stop
- Funzionamento di deumidificazione
- Tasti di controllo
- Funzionamento della ventola
- Tasto FAN
- Funzione di raffreddamento e riscaldamento
- i suggerimenti e informazioni
- Impostazione timer
- Funzionamento Timer On
- Annullamento delle impostazioni
- Funzionamento Timer Off
- Esempio di impostazione del timer
- Funzionamento Timer On (Funzionamento Timer Start)
- Funzionamento Timer Off (Funzionamento Timer Stop)
- Timer combinato
- Timer On → Timer Off
- Esempio: Sono le 10:00 PM e si vuole far partire il condizionatore alle 6:30 AM e farlo fermare alle 9:30 AM.
- Timer Off → Timer On
- Ad esempio: sono le 8:00 AM e si vuole fermare il condizionatore alle 9:30 AM per riavviarlo alle 6:00 PM
- Impostazione dell'orologio
- Tasti di controllo
- Tasto Clock
- Reimpostare l'orologio
- Funzionamento I Feel
- Funzionamento ION-Filter
- Come usare l'unità interna
- Opzioni aggiuntive
- Funzione di Riavvio Rapido
- Pannello rimovibile
- Autodiagnosi e autoprotezione
- Controllo della direzione del flusso di aria
- Per impostare la direzione del flusso dell'aria verticale (su/giù) in modo automatico
- Funzionamento di emergenza
- Temperatura di funzionamento
- Funzionamento ottimale
- Installazione/sostituzione della batteria
- Manutenzione
- ! avvertenza
- Pulizia dell'unità interna e del telecomando
- Pulizia dei filtri
- Pulizia del collettore di polveri al plasma
- Pulizia del Generatore di Plasma Freddo
- Manutenzione generale
- Controlli da eseguire prima della messa in funzione
- Suggerimenti per il funzionamento
- Protezione del condizionatore.
- • Protezione del compressore
- - Anti-congelamento
- • Per scongelare
- • Dispositivo anti aria fredda
- Venticello delicato
- Una nebbia bianca esce dall'unità interna.
- Leggero rumore del condizionatore
- Dall'unità interna esce della polvere
- Dall'unità interna esce un odore particolare
- Il condizionatore passa alla modalità solo FAN dalle modalità COOL o HEAT.
- Condensa
- Funzione X-Fan
- Risoluzione dei problemi
- Contenido
Marca : ELECTROLUX
Modello : EPI09NLIWI
Categoria : Condizionatore
