Tipo di prodotto	Autoradio CD/MP3 con Bluetooth
Marca	JVC
Modello	KD-R774BT
Dimensioni (L x A x P)	178 x 50 x 160 mm (dimensioni DIN standard)
Peso	Circa 1,2 kg
Alimentazione	12 V CC (negativo a terra)
Potenza di uscita massima	4 x 50 W
Potenza di uscita RMS	4 x 22 W
Radio FM/AM	Sintonizzatore FM/AM con RDS
Riproduzione CD	CD, CD-R/RW, MP3, WMA
Connessione Bluetooth	Vivavoce e streaming audio (A2DP, AVRCP)
Porta USB	Sì, frontale (riproduzione MP3/WMA)
Ingresso aux	Sì (minijack 3.5 mm frontale)
Uscite audio	2 pre-uscite (anteriore/sub. o posteriore/sub.)
Equalizzatore	Equalizzatore grafico a 3 bande + preset
Display	LCD retroilluminato (matrice di punti)
Telecomando	Sì, incluso (RM-RK50)
Sicurezza	Codice antirubata (pannello frontale removibile)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare solventi
Ricambi e riparabilità	Fusibile sostituibile; microfono esterno opzionale
Informazioni generali	Manuale utente disponibile in PDF

Domande frequenti - KD-R774BT JVC

Come abbinare il telefono con il KD-R774BT tramite Bluetooth?

Attiva il Bluetooth sul telefono, premi il pulsante BAND sull'autoradio finché appare 'BT MODE', poi cerca i dispositivi e seleziona 'JVC KD-R774BT'. Utilizza il codice '0000' se necessario.

Quali formati audio riproduce la porta USB?

Riproduce file MP3 e WMA memorizzati su dispositivi USB di massa.

Come regolare l'ora sull'autoradio?

Tieni premuto il pulsante MENU per 2 secondi, ruota la manopola per selezionare 'CLOCK', premi per entrare, poi regola ora e minuti ruotando la manopola.

Il KD-R774BT ha un ingresso per telecamera posteriore?

No, questo modello non dispone di ingresso per telecamera posteriore. Ha solo due pre-uscite audio.

Come resettare il codice antirubata?

Scollega l'alimentazione per almeno 10 secondi. All'accensione, l'autoradio mostrerà 'CODE'. Inserisci il codice corretto usando i pulsanti 1-6 (ogni numero corrisponde a una cifra). Se non lo conosci, contatta il rivenditore.

Che tipo di equalizzatore ha?

Dispone di un equalizzatore grafico a 3 bande (bassi, medi, alti) e vari preset (Rock, Pop, Classic, Flat, ecc.).

Si può controllare dal volante?

Sì, se il tuo veicolo dispone di un comando al volante compatibile con il bus JVC, puoi collegarlo tramite un adattatore opzionale (non incluso).

Cosa fare se l'autoradio non si accende?

Verifica che il cavo di alimentazione sia correttamente collegato e che il fusibile (10A) non sia bruciato. Se tutto è a posto, potrebbe essere un problema interno; consulta il manuale o un'officina specializzata.

Come configurare l'uscita subwoofer?

Nel menu audio, attiva 'SW LEVEL' per regolare il livello del subwoofer. Puoi anche selezionare 'SW MODE' per scegliere tra 'Normal' e 'Dual' (stereofonico). L'uscita subwoofer è una delle pre-uscite.

Dove scaricare il manuale utente in PDF?

Puoi scaricare il manuale dalla pagina notice-facile.com per il modello JVC KD-R774BT, in formato PDF, gratuitamente.

MANUALE UTENTE KD-R774BT JVC

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche e delle batterie (valide per i paesi che hanno adottato sistemi di raccolta differenziata)

I prodotti e le batterie recanti il simbolo di un cassonetto della spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti di casa.

I vecchi prodotti elettrici ed elettronici e le batterie devono essere riciclati presso un'apposita struttura in grado di trattare questi prodotti e di smaltirne i loro componenti.

Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l'apposito ufficio comunale. Un appropriato riciclo e smaltimento aiuta a conservare la natura e a prevenire effetti nocivi alla salute e all'ambiente.

Nota: Il simbolo "Pb" sotto al simbolo delle batterie indica che questa batteria contiene piombo.

Etichetta per i prodotti che impiegano raggi laser

L'etichetta si trova sul rivestimento o sulla scatola e serve ad avvertire che il componente impiega raggi laser che sono stati classificati come classe 1. Ciò significa che l'apparecchio utilizza raggi laser di una classe inferiore. Non c'è alcun pericolo di radiazioni pericolose all'esterno dell'apparecchio.

Dichiarazione di conformità alla Direttiva R&TTE 1999/5/CE

Dichiarazione di conformità relativa alla direttiva EMC

Dichiarazione di conformità relativa alla direttiva RoHS 2011/65/EU

Produttore:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Rappresentante UE:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

Con la presente JVC KENWOOD dichiara che questo KD-R971BT/KD-R871BT/KD-R774BT/KD-R771BT è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Español

1	Annullare il funzionamento dimostrativo
2	Impostare l'orologio
3	Eseguire le impostazioni di base

RADIO

5

AUX

6

IMPOSTAZIONI AUDIO 14

IMPOSTAZIONI DI

VISUALIZZAZIONE

18

RIFERIMENTI 20

Manutenzione

Informazioni aggiuntive

RISOLUZIONE DEI PROBLEMI 22

CARATTERISTICHE TECNICHE 24

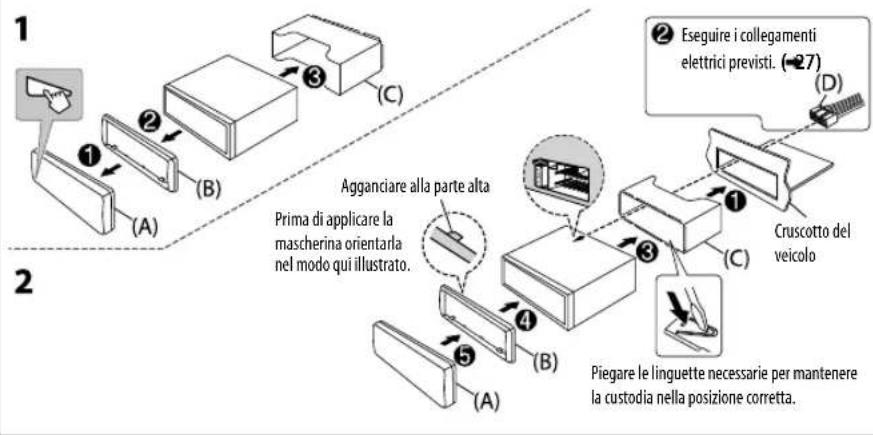

INSTALLAZIONE E

COLLEGAMENTI

25

IMPORTANTE

• Prima di usare l'apparecchio, e per usarlo in modo corretto, si raccomanda di leggere a fondo questo manuale. È particolarmente importante leggerne e osservarne gli avvisi e le note di attenzione.
• È infine consigliabile tenerlo in un luogo sicuro e prontamente accessibile per ogni necessità futura.

Avviso

Non usare l'apparecchio in alcun modo che distragga dalla guida.

Attenzione

Regolazione del volume:

• Per ridurre il rischio d'incidenti regolare il volume in modo che sia possibile udire i rumori esterni al veicolo.
• Per evitare di danneggiare i diffusori con l'aumento improvviso del livello d'uscita, ridurre il volume prima di riprodurre le sorgenti digitali.
  Generale:
• Non usare un apparecchio esterno se ciò può far distrarre dalla guida.
• Eseguire il backup di tutti i dati importanti. Il produttore dell'apparecchio non accetta alcuna responsabilità in caso di perdita dei dati registrati.
• Non inserire né lasciare nell'apparecchio corpi metallici quali monete o attrezzi, pena la possibilità di cortocircuiti.
• Se durante la riproduzione a causa della formazione di condensa sulla testina laser si verifica un errore si suggerisce di espellerlo e di attendere che evapori prima d'inserirlo nuovamente.

Come leggere il manuale

• Le operazioni di seguito descritte si ottengono principalmente con i tasti del pannello del KD-R971BT.
- Per le spiegazioni si usano indicazioni in inglese. La lingua delle visualizzazioni è selezionabile dal menu. (→4)
• [XX] indica l'elemento selezionato.
• (→ XX) indica la disponibilità di riferimenti nella pagina specificata.

FONDAMENTI

Frontalino

Pulsante di rimozione Finestra del display

Applicare

Rimuovere

Come resettare

Dopo avere rimosso il frontalino, entro 5 secondi premere due volte il tasto.

Per Dal frontalino
Accendere l'impianto	PremereSOURCE-♣Premere a lungo per spegnere l'impianto.
Regolare il volume Ruotare la manopola del volume.
Selezione della sorgente	PremereSOURCE-♣quante volte necessario.PremereSOURCE-♣ed entro 2 secondi ruotare la manopola del volume.
Cambiare le informazioni visualizzate sul display	Premere♣quante volte necessario. (21)

OPERAZIONI PRELIMINARI

Annullare il funzionamento dimostrativo

Alla prima accensione dell'unità (o quando s'imposta [FACTORY RST] su [YES]), il display mostra: "CANCEL DEMO" → "PRESS" → VOLUME KNOB"

1 Premere la manopola del volume.

L'impostazione predefinita è [ YES].

2 Premere nuovamente la manopola del volume.

Viene visualizzata l'indicazione "DEMO OFF".

Impostare l'orologio

1 Premere a lungo
2 Ruotare la manopola del volume sino a selezionare [ CLOCK] e quindi premerla.
3 Ruotare la manopola del volume sino a selezionare [ CLOCK SET] e quindi premerla.
4 Ruotando la manopola del volume eseguire le varie impostazioni e quindi premerla. Giorno → Ora → Minuti
5 Ruotare la manopola del volume sino a selezionare [ 24H/ 12H] e quindi premerla.
6 Ruotare la manopola del volume sino a selezionare [ 12 HOUR] o [24 HOUR] e quindi premerla.
7 Premere per discire.
Per ritornare all'impostazione precedente premere ⚡/♂

Eseguire le impostazioni di base

1 Premere a lungo
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue) e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato.
4 Premere per-ascire.

Per ritornare all'impostazione precedente premere 9/5

Impostazione predefinita: XX

SETTINGS
BEEP	(Non selezionabile quando è selezionato il crossover a tre vie.)ON:attiva il tono alla pressione dei tasti. ;OFF:disattiva il tono.
SRC SELECT
AM*	ON:abilita l'opzione AM nella selezione della sorgente. ;OFF:la disabilita.
AUX*	ON:abilita la sorgente AUX nella selezione delle sorgenti. ;OFF:la disabilita.
F/W UPDATE
SYSTEM
F/W xxxx	YES:avvia l'aggiornamento del firmware. ;NO:annulla l'operazione (non avvia l'aggiornamento).Per informazioni particolareggiate sull'aggiornamento del firmware si prega di vedere il sito:.
FACTORY RST YES	: ripristina le impostazioni di fabbrica (a eccezione di quelle salvate dall'utilizzatore). ;NO:annulla.
CLOCK
CLOCK SYNC	AUTO: l'apparecchio regola automaticamente l'ora con i dati Clock Time (CT) del segnale FM del Radio Data System. ;OFF:annulla.
CLOCK DISP ON	:sul display appare l'ora anche ad apparecchio spento. ;OFF:annulla.
ENGLISH
PYCCKIЙ	Selezionare la lingua di visualizzazione del menu e delle informazioni musicali, se disponibile.La lingua predefinita è ENGLISH.
ESPANOL

* Non appare quando è selezionata la sorgente corrispondente.

RADIO

Quando l'apparecchio riceve una trasmissione FM stereo di segnale sufficientemente forte "ST" s'illumina.

Ricercare una stazione

1 Premere show selezionare FM o AM.
2 Premere perir/decare automaticamente le stazioni.

(o)

Premere a lungo sino quando "M" inizia a lampeggiare, quindi premerlo quante volte necessario sino a individuare manualmente la stazione desiderata.

Impostazioni in memoria

Con questo apparecchio è possibile salvare in memoria sino a 18 stazioni FM e sino a 6 stazioni AM.

Per salvare una stazione in memoria

Mentre si ascolta una stazione...

Premere a lungo uno dei tasti numerici da 1 a 6. (o)

1 Premere a lungo manopola del volume sino a quando "PRESET MODE" inizia a lampeggiare.
2 Ruotare la manopola del volume sino a selezionare il numero di preimpostazione desiderato e quindi premerla.

Il numero di preimpostazione inizia a lampeggiare e sul display appare "MEMORY".

Selezionare le stazioni salvate in memoria

Premere uno dei tasti numerici da 1 a 6. (o)

1 Premere .∅/∅
2 Ruotare la manopola del volume sino a selezionare il numero di preimpostazione desiderato e quindi premerla per confermare.

Altre impostazioni

1 Premere a lungo 📌️
2 Ruotare la manopola del volume sino a selezionare [ TUNER] e quindi premerla.
3 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue) e quindi premerla.
4 Ripetere il passo 3 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.

5 Premere per Úscire.

Per ritornare all'impostazione precedente premere Q/3

Impostazione predefinita: XX

RADIO TIMER

Accende la radio all'istante specificato a prescindere dalla sorgente attualmente selezionata.1 ONCE/ DAILY/ WEEKLY/ OFF: specifica la frequenza di accensione con il timer.2 FM/ AM: seleziona la banda.3 01a 18(banda FM)/ 01a 06 (banda AM): selezionare una stazione preimpostata.4 Impostare il giorno* 1 e l'ora di attivazione.Al completamento della procedura appare “♡”.Il timer radio non si attiva nei seguenti casi:• Quando l'apparecchio è spento.• Quando, dopo avere selezionato il timer radio e la banda AM, in [SRC SELECT] l'opzione [AM] è impostata su [OFF]. (→)

SSM

SSM 01 – 06 / SSM 07 – 12 /SSM 13 – 18: preimposta automaticamente sino a 18 stazioni FM. “SSM” cessa di lampeggiare non appena l'apparecchio salva in memoria le prime sei stazioni. Per salvare le successive dodici stazioni occorre selezionare SSM 07 – 12 / SSM 13 – 18.

*1 Selezionabili soltanto quando al passo 1 si seleziona [ONCE] o [WEEKLY].

RADIO

Impostazione predefinita: XX
LOCAL SEEK ON	: cerca soltanto le stazioni FM la cui ricezione è buona. ; OFF: annulla.L'impostazione eseguita riguarda solo la sorgente/stazione selezionata. Quando si cambia sorgente/stazione è necessario ripetere l'impostazione.
IF BAND AUTO	____: aumenta la selettività del sintonizzatore per ridurre le interferenze causate dalle stazioni FM adiacenti. (Tuttavia si potrebbe perdere l'effetto stereo.) ;WIDE: pur esponendo l'apparecchio alle interferenze delle stazioni FM adiacenti, questo modo mantiene l'effetto stereo e non degrada la qualità audio.
MONO ON	: migliora la ricezione FM (l'effetto stereo va comunque perso). ;OFF: annulla.
NEWS-STBY*2	ON: se disponibile, l'apparecchio seleziona temporaneamente il programma dei notiziari. ;OFF: annulla.
REGIONAL*2	ON: passa a un'altra stazione, ma solo nella regione specifica, usando il comando "AF". ;OFF: annulla.
AF SET*2	ON: quando la qualità di ricezione non è soddisfacente cerca automaticamente un'altra stazione che diffonda lo stesso programma nella medesima rete Radio Data System ma il cui segnale sia migliore. ;OFF: annulla.
TI SET*2	ON: permette all'apparecchio di passare temporaneamente alla ricezione delle informazioni sul traffico, se disponibili ("TI" s'illumina). ;OFF: annulla.
PTY SEARCH*2	Seleziona un codice PTY (vedere sotto).Se una stazione trasmette un programma con lo stesso codice PTY selezionato, l'unità viene sintonizzata su tale stazione.

A questa presa si può collegare un lettore audio portatile

1 Collegare un comune lettore audio portatile (del tipo comunemente disponibile in commercio).

2 In [ SRC SELECT] impostare [AUX] su [ON]. (→ 4)
3 Premere quante volte necessario SOURCEzionare AUX.
4 Accendere il lettore audio portatile e avviarne la riproduzione.

Per ottenere le massime prestazioni audio è necessario usare un mini-spinotto stereo a 3 contatti.

Avviare la riproduzione

L'apparecchio seleziona automaticamente la sorgente e ne avvia la riproduzione.

CD

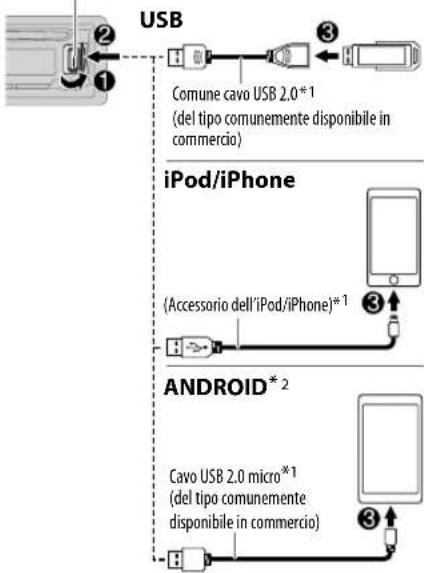

Presa d'ingresso USB

Sorgenti selezionabili:

• KD-R971BT / KD-R871BT: CD, USB, USB-IPOD e ANDROID
• KD-R774BT / KD-R771BT: CD, USB e ANDROID

Per Dal frontalino

Avanzare o retrocedere rapidamente*3	Premere a lungo |◀◀ / ▶▶|
Selezionare un brano o un file	Premere |◀◀ / ▶▶|.
Seleziona una cartella*4	Premere 2 ▲/1▼
Ripetizione*5	Premere 4quante volte necessario. TRACK RPT/ALL RPT : CD audio TRACK RPT/FOLDER RPT/ALL RPT : File MP3, WMA, AAC, WAV e FLAC ONE RPT/ALL RPT/RPT OFF : iPod o ANDROID
Riproduzione casuale*5	Premere 3quante volte necessario. ALL RND/RND OFF : CD audio FOLDER RND/ALL RND/RND OFF : File MP3, WMA, AAC, WAV e FLAC SONG RND/ALL RND/RND OFF : iPod o ANDROID

*1 Quando non lo si usa, non lasciare il cavo nella vettura.

*2 Quando è collegata una periferica Android: appare "Press [VIEW] to install JVC MUSIC PLAY APP". Seguire le istruzioni per installare l'applicazione. La più recente versione dell'applicazione JVC MUSIC PLAY può essere altresì installata nella periferica Android prima di collegarla. (→ 20)

*3 Per le periferiche ANDROID: Disponibile soltanto quando si seleziona [AUTO MODE]. (→ 8)

*4 Per CD: Solo con i file MP3/WMA/AAC. Non disponibile per l'iPod e ANDROID.

*5 Per iPod/ ANDROID: Disponibile soltanto quando si seleziona [ HEAD MODE/ [ AUTO MODE. (→ 8)

Selezionare il modo di controllo

Mentre è selezionata la sorgente USB-IPOD premere quante volte necessario 5 USB MODE.

HEAD MODE: controlla l'iPod dall'unità principale.

IPHONE MODE: controlla l'iPod dall'iPod stesso. Dall'unità principale rimane tuttavia possibile riprodurre, mettere in pausa e saltare i file.

Mentre è selezionata la sorgente ANDROID premere quante volte necessario 5 USB MODE.

AUTO MODE: controlla il dispositivo Android dall'unità principale per mezzo dell'applicazione JVC MUSIC PLAY in esso installata.

AUDIO MODE: controlla il dispositivo Android da esso stesso per mezzo di un'altra applicazione di riproduzione musicale in esso installata. Dall'unità principale rimane tuttavia possibile riprodurre, mettere in pausa e saltare i file.

Selezionare un'unità con file audio

Premere 5qUSBtMODE necessario.

L'apparecchio riprodurrà i brani salvati in.

• Memoria interna o esterna selezionata di uno smartphone (classe di archiviazione di massa).
• Unità selezionata di un dispositivo multi-unità.

Selezionare un file da una cartella o da un elenco

1 Premere Q/→
2 Ruotare la manopola del volume sino a selezionare la cartella o l'elenco desiderato, quindi premerla.
3 Ruotare la manopola del volume sino a selezionare il file desiderato, quindi premerla.

Ricerca rapida

Se i file sono molti è possibile cercarli rapidamente.

Ruotando velocemente la manopola del volume si scorre velocemente l'elenco.

- Questa operazione non è disponibile con l'iPod.

Ricerca alfabetica (solo con l'iPod):

La ricerca dei file può essere effettuata inserendone il primo carattere:

Premendo 2 ▲ / 1 ▼ o ruotando velocemente la manopola del volume selezionare il carattere desiderato (da A a Z / da 0 a 9 / OTHERS).
- Selezionare "OTHERS" se il primo carattere non è compreso tra A e Z e tra 0 e 9.

• Per ritornare all'impostazione precedente premere Q/3.
• Per annullare l'operazione premere a lungo / .
• Con l'iPod questa funzione è disponibile soltanto quando si seleziona [HEAD MODE].
• Con ANDROID questa funzione è disponibile soltanto quando si seleziona [AUTO MODE].

BLUETOOTH®

BLUETOOTH — Connessione

Profili BLUETOOTH compatibili

• HFP (chiamate vivavoce)
• A2DP (distribuzione audio avanzata)
• AVRCP (controllo audio/video remoto)
• SPP (porta seriale)
• PBAP (accesso alla rubrica telefonica)

Codec Bluetooth compatibili - Sub Band Codec (SBC)

- Advanced Audio Coding (AAC)

Collegare il microfono

Accoppiamento e connessione iniziale di un dispositivo Bluetooth

1 Premere SOURCEndere l'apparecchio.
2 Dalla periferica Bluetooth cercare e selezionare "JVC UNIT".

Sul display inizia a lampeggiare "BT PAIRING".

- Con alcune periferiche Bluetooth subito dopo la ricerca potrebbe essere necessario inserire il codice PIN (Personal Identification Number).

3 A seconda del testo che appare in scorrimento sul display dare luogo all'operazione (A) o (B). Con alcune periferiche Bluetooth la sequenza di accoppiamento potrebbe variare rispetto alle due qui oltre descritte.

(A) "[Nome della periferica connessa]" → "XXXXXX" → "VOL - YES" → "BACK - NO"

"XXXXXX" è la password da 6 cifre generata in modo casuale durante ogni singola operazione di accoppiamento.

1 Accertarsi che le password visualizzata sull'apparecchio e sulla periferica Bluetooth siano identiche.
2 Premere la manopola del volume dell'apparecchio per confermare la password.
3 Confermare ora la password dalla periferica Bluetooth.

(B) "[Nome della periferica connessa]" → "VOL – YES" → "BACK – NO"

Premere la manopola del volume per avviare l'accoppiamento.

2 • Se sul display dell'apparecchio appare in scorrimento "PAIRING" → PIN 0000" inserire nella periferica Bluetooth il codice PIN "0000".

Prima dell'accoppiamento si può specificare il codice PIN desiderato. (→ 13)

- Se appare solo "PAIRING" confermare l'accoppiamento dalla periferica Bluetooth.

Al termine dell'accoppiamento appare "PAIRING COMPLETED" e all'individuazione di una periferica Bluetooth appare inoltre "✗".

S'illumina indicando la carica della batteria e la forza del segnale. *

* Questa funzionalità dipende dal tipo di telefono in uso.

• Questo apparecchio è compatibile con la funzione SSP (accoppiamento semplificato e sicuro).
• È possibile accoppiare (registrare) sino a 10 dispositivi.
• Una volta eseguito l'accoppiamento la periferica Bluetooth rimane registrata nell'apparecchio anche qualora lo si resetti. Per informazioni sulla cancellazione della periferica connessa: 13, [DELETE PAIR].
• In qualsiasi momento è possibile connettere sino a due cellulari e un lettore audio Bluetooth.
• Alcune periferiche Bluetooth potrebbero non riuscire a connettersi automaticamente all'apparecchio anche ad accoppiamento riuscito. In tal caso occorre provvedervi manualmente.
• Per maggiori informazioni al riguardo si prega di vedere il manuale d'istruzioni della periferica in uso.

BLUETOOTH®

Accoppiamento automatico

Quando alla presa d'ingresso USB dell'apparecchio si collega uno dei dispositivi di seguito indicati, attraverso la connessione Bluetooth se ne attiva automaticamente la richiesta di accoppiamento:

KD-R971BT / KD-R871BT: iPhone, iPod touch o un dispositivo Android

KD-R774BT/KD-R771BT: dispositivo Android

Una volta controllato il nome della periferica, per accoppiarla premere una volta la manopola del volume.

La richiesta automatica di accoppiamento si attiva soltanto quando:

• la funzione Bluetooth della periferica connessa è attiva.
• la funzione [AUTO CNNT] è impostata su [ON]. (→ 13)
• nel dispositivo Android è installata l'applicazione JVC MUSIC PLAY (→ 7) ed è selezionato [AUTO MODE] (→ 8).

BLUETOOTH — Telefono cellulare

Ricevere una chiamata

Al sopraggiungere di una chiamata:

• Per KD-R971BT:
  i tasti iniziano a lampeggiare nel colore selezionato in [ RING COLOR]. (→ 11) Per KD-R871BT/ KD-R774BT/ KD-R771BT:
  i tasti iniziano a lampeggiare nel modo selezionato in [ RING ILLUM]. (→11)
• Se la funzione [ AUTO ANSWER] è stata impostata su un determinato intervallo di tempo l'apparecchio risponde alla chiamata automaticamente. (→ 11)
  Durante la conversazione:
  • Per KD-R971BT:

i tasti cessano di lampeggiare e s'illuminano del colore selezionato in [ RING COLOR]. (→ 11) Per KD-R871BT / KD-R774BT / KD-R771BT:

i tasti cessano di lampeggiare.

- Se si spegne l'apparecchio o se ne rimuove il frontalino la connessione Bluetooth s'interrompe.

Per Dal frontalino
Alla prima chiamata in arrivo...

Rispondere a una chiamata	Premere 📋 - 🔊 o la manopola del volume.
Rifiutare una chiamata	Premere a lungo 📋 - 🔊 o la manopola del volume.
Terminare una conversazione	Premere a lungo 📋 - 🔊 o la manopola del volume.

Mentre si risponde alla prima chiamata...

Rispondere a un'altra chiamata lasciando in attesa quella già in corso	Premere 📋 - 🔒 o la manopola del volume.
Rifiutare un'altra chiamata in arrivo	Premere a lungo 📋 - 🔒 o la manopola del volume.

BLUETOOTH®

Per Dal frontalino
Quando vi sono due chiamate attive...
Terminare quella in corso e accettare quella in attesa	Premere a lungo 📞 - ⚡ o la manopola del volume.
Commutare tra la chiamata in corso e quella in attesa	Premere 📞 - ⚡.
Regolare il volume della conversazione da [00] a [35] (Impostazione predefinita: [15])	Mentre si parla ruotare la manopola del volume. • Questa regolazione non ha influenza sul volume delle altre sorgenti.
Passare dal modo vivavoce al modo di conversazione privata	Durante la conversazione premere ⚡/ ⚡. • I comandi possono variare secondo il cellulare Bluetooth effettivamente connesso.

Come migliorare la qualità audio

Mentre si parla....

1 Premere a lungo .
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue) e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato.
4 Premere per Úscire.

Per ritornare all'impostazione precedente premere R/3

Impostazione predefinita: XX

MIC LEVEL	-10 — +10 (—4): la sensibilità del microfono incorporato aumenta all’aumentare del numero selezionato.
NOISE RDCT —5	— +5 (0): regola il livello di riduzione dell’eco sino a ridurre al minimo il rumore durante la conversazione telefonica.
ECHO CANCEL —5	— +5 (0): regola il ritardo per la cancellazione dell’eco sino a ridurlo al minimo durante la conversazione.

Impostazione di ricezione delle chiamate

1 Premere per accedere al modo Bluetooth.
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue) e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato.

Per ritornare all'impostazione precedente premere ♂/♂

Impostazione predefinita: XX

SETTINGS
AUTO ANSWER	01 SEC — 30 SEC l'apparecchio risponde automaticamente alle chiamate in arrivo entro l'intervallo di tempo specificato (in secondi). ;OFF:annulla.
RING COLOR	(Per KD-R971BT)COLOR01 —COLOR 49 (COLOR 08): permette di selezionare il colore d'illuminazione dei tasti per la notifica delle chiamate in arrivo e mentre sono in corso. ;OFF:annulla.
RING ILLUMI	(Per KD-R871BT / KD-R774BT / KD-R771BT)BLINK 1 — BLINK 5 BLINK 2): permette di selezionare la modalità di lampeggio dei tasti per la notifica delle chiamate in arrivo. ;OFF:annulla.

BLUETOOTH®

Come effettuare una chiamata

Le chiamate possono essere effettuate dalla cronologia delle chiamate, dalla rubrica telefonica o componendo direttamente il numero. Se il cellulare in uso è provvisto della funzione di comando vocale è altresì possibile effettuarle in tal modo.

1 Premere per accedere al modo Bluetooth.

2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue) e quindi premerla.

3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.

Per ritornare all'impostazione precedente premere Q/3

RECENT CALL	(Selezionabile soltanto quando il telefono connesso è compatibile con il profilo PBAP)1 Premendo la manopola selezionare il nome o il numero telefonico da chiamare.• “<”indica chiamata ricevuta, “>” chiamata effettuata e “M” chiamata mancata.• In assenza di registrazione della cronologia delle chiamate o di numeri chiamati appare “NO HISTORY”.2 Premere la manopola del volume per effettuare la chiamata.
PHONEBOOK	(Selezionabile soltanto quando il telefono connesso è compatibile con il profilo PBAP)1 Con 2 ▲ selezionare il carattere desiderato (da A a Z, da 0 a 9 o OTHERS).• “OTHERS” appare quando il primo carattere non è compreso tra A e Z e tra 0 e 9.2 Ruotare la manopola del volume sino a selezionare il nome desiderato, quindi premerla.3 Ruotare la manopola del volume sino a selezionare il numero desiderato, quindi premerla per comporlo.• Durante l’accoppiamento la rubrica telefonica del telefono connesso viene automaticamente trasferita all’unità.• L’apparecchio visualizza esclusivamente le lettere non accentate. (La “Ú”, ad esempio, appare come “U”.)
DIAL NUMBER	1 Ruotando la manopola del volume selezionare un numero da 0 a 9 o un carattere (, ⋆o +).2 Con I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I◀–I▶
VOICE	Pronunciare il nome del contatto da chiamare oppure il comando vocale di controllo della funzione telefonica desiderata. (→ Come effettuare una chiamata mediante riconoscimento vocale)

Come effettuare una chiamata mediante riconoscimento vocale

1 Premere a lungo per attivare il cellulare connesso.
2 Pronunciare il nome del contatto da chiamare oppure il comando vocale di controllo della funzione telefonica desiderata.
- La capacità di riconoscimento vocale varia secondo il telefono effettivamente in uso. Per maggiori informazioni al riguardo si prega di vedere il manuale d'istruzioni del telefono.
- Questo apparecchio è altresì compatibile con la funzione di assistenza personale intelligente dell'iPhone.

Impostazioni in memoria

■ Registrare contatti nella memoria

In corrispondenza dei tasti numerici da 1 a6 è possibile memorizzare sino a 6 contatti.

1 Premere per accedere al modo Bluetooth.
2 Ruotare la manopola del volume sino a selezionare [ RECENT CALL], [PHONEBOOK] o [DIAL NUMBER], quindi premerla.
3 Ruotando la manopola selezionare il nome o il numero di telefono da chiamare.

Dopo avere selezionato il contatto, premendo la manopola del volume se ne visualizza il numero telefonico.

4 Premere a lungo uno dei tasti numerici da 1 a 6.

Quando si salva un contatto appare "MEMORY P (numero di preimpostazione selezionato)".

Per cancellare un contatto dalla memoria di preimpostazione al passo 2 selezionare [DIAL NUMBER] e registrare quindi un semplice spazio.

Chiamata dalla memoria

1 Premere per accedere al modo Bluetooth.
2 Premere uno dei tasti numerici da 1 a 6.
3 Premere la manopola del volume per effettuare la chiamata. Se non vi è alcun contatto salvato appare "NO PRESET".

BLUETOOTH®

Impostazione della modalità Bluetooth

1 Premere a lungo
2 Ruotare la manopola del volume sino a selezionare [ BLUETOOTH] e quindi premerla.
3 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue) e quindi premerla.
4 Ripetere il passo 3 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.

5 Premere per Úscire.

Per ritornare all'impostazione precedente premere Q/3

Impostazione predefinita:XX

PHONE*1	Selezionano il telefono o la periferica audio da connettere o disconnettere.Quando la periferica è connessa, di fronte al suo nome appare “★”.
AUDIO*1
APPLICATION*1	Attraverso l'applicazione JVC Smart Music Control *2 visualizza il nome del telefono connesso.Quando la periferica è connessa, di fronte al suo nome appare “★”.
DELETE PAIR	1 Ruotare la manopola del volume sino a selezionare la periferica da cancellare, quindi premerla.2 Ruotare la manopola selezionare [ YES ] o [NO], quindi premerla.
SET PINCODE(0000)	Cambia il codice PIN (sino a 6 cifre).1 Ruotare la manopola selezionare un numero di telefono.2 Con i «i» se – re la posizione d'inserimento.Ripetere i passi 1 e 2 sino a completare l'inserimento del codice PIN.3 Premere la manopola del volume per confermare.
AUTO CNNCT ON	____: quando la trova a portata di connessione, l'apparecchio riconnette automaticamente l'ultima periferica connessa. ;OFF :annulla.
AUTO PAIR ON	____: quando si collega alla presa d'ingresso USB una periferica Bluetooth compatibile (iPhone, iPod touch o un dispositivo Android) l'apparecchio l'accoppia automaticamente. Questa funzione potrebbe non operare a seconda del sistema operativo installato nella periferica connessa. ;OFF:annulla.
INITIALIZE YES	: inizializza tutte le impostazioni Bluetooth, dati di accoppiamento e rubrica telefonica compresì.;NO:annulla.
INFORMATION	MY BT NAME: visualizza il nome dell'apparecchio (JVC UNIT).;MY ADDRESS: visualizza l'indirizzo dell'apparecchio.

*1 In qualsiasi momento è possibile connettere sino a due telefoni e un lettore audio Bluetooth.

*2 L'applicazione JVC Smart Music Control permette di vedere lo stato del ricevitore JVC ed eseguire alcune semplici operazioni di controllo sugli smartphone Android.

Per istruzioni sull'uso dell'applicazione JVC Smart Music Control si prega di visitare il sito JVC. http://www.jvc.net/cs/car/.

Modo di controllo compatibilità Bluetooth

L'apparecchio può verificare l'effettiva capacità di connessione dei propri profili con le periferiche Bluetooth.

- Accertarsi che non vi sia alcuna periferica Bluetooth accoppiata.

1 Premere a lungo .
Appare "BLUETOOTH"→ "CHECK MODE". Sul display appare in scorrimento "SEARCH NOW USING PHONE"→ "PIN IS 0000".
2 Entro 3 minuti dalla periferica Bluetooth cercare e selezionare "JVC UNIT".

3 Sulla base del testo che appare in scorrimento sul display dare luogo all'operazione (A), (B) o (C).

(A) "PAIRING" → "XXXXXX" (password a 6 cifre): accertarsi che sull'apparecchio e sulla periferica Bluetooth appaia la medesima password; quindi confermarla dalla periferica stessa.
(B) "PAIRING" → "PIN IS 0000": inserire la password "0000" nella periferica Bluetooth.
(C) "PAIRING": confermare l'accoppiamento dalla periferica Bluetooth.

Al termine dell'accoppiamento con esito positivo sul display appare "PAIRING OK" → "[Nome della periferica connessa]" e quindi ha inizio il controllo di compatibilità Bluetooth.

Se appare "CONNECT NOW USING PHONE" agire sulla periferica Bluetooth per permettere l'accesso alla rubrica telefonica.

Sul display inizia a lampeggiare "TESTING".

Al termine della verifica ne lampeggiano sul display i risultati.

"PAIRING OK" e/o "H.FREE OK"*1 e/o "A.STREAM OK"*2 e/o "PBAP OK"*3 : compatibile

*1 Compatibilità accertata con il profilo vivavoce (HFP)
*2 Compatibilità accertata con il profilo di distribuzione audio avanzata (A2DP)
*3 Compatibilità accertata con il profilo accesso alla rubrica Telefonica (PBAP)

Dopo 30 secondi appare "PAIRING DELETED" per indicare l'avvenuta cancellazione dell'accoppiamento; l'apparecchio esce quindi dal modo di controllo della compatibilità.

- Per annullare l'operazione premere a lungo SOURCE-per spegnere l'apparecchio; quindi riaccenderlo.

BLUETOOTH®

BLUETOOTH — Audio

Come usare un lettore audio Bluetooth

1 Premere quante volte necessario SOURCE-lezionare BT AUDIO.
2 Avviare la riproduzione dal lettore audio Bluetooth.

Per Dal frontalino

Riprodurre / mettere in pausa	Premere la manopola del volume.
Selezionare un gruppo o una cartella	Premere 2 ▲ / 1 ▼.
Saltare avanti o indietro	Premere ◀◀/▶▶.
Avanzare o retrocedere rapidamente	Premere a lungo ◀◀/▶▶.
Ripetizione Premere	4 ⇌ quante volte necessario. TRACK RPT, ALL RPT, RPT OFF
Riproduzione casuale	Premere 3 ✗ quante volte necessario. GROUP RND, ALL RND, RND OFF
Selezionare un file da una cartella o da un elenco	Vedere la sezione “Selezionare un file da una cartella o da un elenco” a pagina 8.

I comandi e i messaggi possono cambiare secondo la loro effettiva disponibilità nella periferica connessa.

IMPOSTAZIONI AUDIO

Selezionare un equalizzatore preimpostato

Premere EQ BASS volte necessario. (o)

Premere EQ-BASS ed entro 5 secondi ruotare la manopola del volume.

Equalizzatore preimpostato:

FLAT (impostazione predefinita)/ HARD ROCK/ POP/ HIP HOP/ R&B / JAZZ/ CLASSICAL/ USER

Salvare in memoria le impostazioni audio personalizzate

1 Premere a lungo E per BASSedere all'impostazione EASY EQ.
2 Ruotando la manopola del volume selezionare l'elemento desiderato; quindi premerla. Per istruzioni sull'impostazione vedere [EASY EQ] (→ 15); essa rimane salvata in [USER].
- Per ritornare all'impostazione precedente premere ♂/♂
• Per uscire premere EQ-BASS.

Altre impostazioni

1 Premere a lungo
2 Ruotando la manopola del volume selezionare l'elemento desiderato (→ 15) e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.

4 Premere perùscire.

Per ritornare all'impostazione precedente premere Q/∅

IMPOSTAZIONI AUDIO

EQ SETTING
EQ PRESET	Seleziona un equalizzatore preimpostato adatto al genere musicale in esecuzione.(Selezionare [USER] per usare le impostazioni fatte in [EASY EQ] o [PRO EQ].)FLAT /HARD ROCK /POP /HIP HOP /R&B /JAZZ /CLASSICAL /USER
EASY EQ	Permette di personalizzare le impostazioni audio: le impostazioni rimangono salvatein [USER].Una volta effettuate, queste impostazioni possono influenzare quelle attuali diPRO EQ].SUB.W SP*1*2: da 00 a +06 (Impostazione predefi#B):SUB.W*1*3: da -50 a +10 00BASS LVL: da -09 a +09 00 MID LVL: da -09 a +09 00 TRE LVL: da -09 a +09 00
PRO EQ	Permette di personalizzare le impostazioni audio: le impostazioni rimangono salvatein [USER].Una volta effettuate, queste impostazioni possono influenzare quelle attuali diEASY EQ ].
62.5HZ
LVL da-09 a+09 (00) regolano il livello da salvare per ciascuna sorgente.(Prima di effettuare una regolazione, selezionare la sorgente che si desidera regolare.)
BASS EXT ON:attiva i bassi estesi.;BASS EXT OFF:annulla.
100HZ / 160HZ / 250HZ / 400HZ / 630HZ / 1KHZ / 1.6KHZ / 2.5KHZ / 4KHZ /6.3KHZ /10KHZ / 16kHZ
LVL da-09 a+09 (00) vedere sopra.
Q FACTOR
Q 1.35/Q 1.50/Q 2.00 regola il fattore di qualità.
AUDIO
BASS BOOST	+01 — +05: specifica il livello di potenziamento dei bassi.;OFF:annulla.
LOUD 01	/ 02: potenzia le frequenze basse o alte per fornire un suono ben bilanciato abasso volume.;OFFannulla.

SUB.W LEVEL*1	SPK-OUT*2	(Non selezionabile quando è selezionato il crossover a tre vie.)da 00a +06 (+03): regola il livello d'uscita del subwoofer collegato con ilcavo altoparlante. (→27)
	PRE-OUT*3	da -50a +10 (00): regola il livello d'uscita del subwoofer collegato alleprese di uscita audio (SW o REAR/SW) attraverso un amplificatore esterno.(→27)
SUB.W*3	ON/OFF: attiva o disattiva l'uscita del subwoofer.
FADER	(Non selezionabile quando è selezionato il crossover a tre vie.)R15— F15 00: regola il bilanciamento delle uscite dei diffusori anteriori e posteriori.
BALANCE*4	L15 — R15 00: regola il bilanciamento delle uscite dei diffusori destro e sinistro.
VOL ADJUST –15	— +06 (00): preimposta il volume iniziale per ciascuna sorgente (rispetto al volumedella banda FM). Selezionare innanzi tutto la sorgente da regolare.
AMP GAIN LOW POWER : limita il volume al livello massimo 25. (Da selezionare quando lapotenza massima di ciascun diffusore è 50 W in modo da impedirne il danneggiamento.) ;HIGH POWER: il livello massimo del volume è 35.
SPK/PRE OUT	(Non selezionabile quando è selezionato il crossover a tre vie.)Per ottenere l'uscita desiderata selezionare l'impostazione adatta al metodo di collegamento deidiffusori. (→16, Impostazione di uscita dei diffusori)
SPK SIZE	Appaiono i parametri d'impostazione del crossover a due o a tre vie (vedere [X 'OVER TYPE]qui sotto) a seconda di quello effettivamente selezionato.
X 'OVER	(→17, Impostazione del crossover)Per impostazione predefinita è selezionato il crossover a due vie.
X 'OVER TYPE Attenzione : regolare il volume prima di cambiare X 'OVER TYPE per evitare unimprovviso aumento o riduzione del livello d'uscita.
X 'OVER 2-WAY	(Visualizzato solo quando è selezionato [X 'OVER 3-WAY].)YES: seleziona il crossover a due vie; ; NO: annulla.
X 'OVER 3-WAY	(Visualizzato solo quando è selezionato [X 'OVER 2-WAY].)YES: seleziona il crossover a tre vie; ; NO: annulla.

*1 Visualizzato solo quando [SUB.W] è impostato su [ON].
*2 Con il crossover a due vie: Visualizzato solo quando [SPK/PRE OUT] è impostato su [SUB.W/SUB.W]. (→ 16)
*3 Con il crossover a due vie: Visualizzato solo quando [SPK/PRE OUT] è impostato su [REAR/SUB.W] o [SUB.W/SUB.W]. (→ 16)
*4 La regolazione non influisce sull'uscita del subwoofer.

ITALIANO

IMPOSTAZIONI AUDIO

SND EFFECT
ENHANCE	(Non selezionabile con la sorgente TUNER)SML/ MED/ LRG: potenzia virtualmente lo spazio sonoro.;OFF:annulla.
RESPONSE LV1	/LV2/LV3: rende virtualmente più realistico il suono.;OFF:annulla.
SOUND LIFT LV1	/LV2/LV3: regola virtualmente la posizione sonora percepita attraverso i diffusori.;OFF:annulla.
VOL LINK EQ ON	:aumenta la frequenza per compensare il rumore esterno al veicolo o quello prodotto dagli pneumatici durante la guida.;OFF:annulla.
K2	(Non selezionabile con le sorgenti TUNER e AUX)ON:migliora la qualità audio della musica compressa;;OFF:annulla.

Impostazione di uscita dei diffusori

(Solo con X' OVER 2-WAY)

Selezionare l'impostazione d'uscita dei diffusori [SPK/PRE OUT], sulla base del metodo di collegamento usato.

Collegamento alle prese d'uscita audio

Collegamento a un amplificatore esterno. (→ 27)

(PerKD-R971BT)

Impostazione di [SPK/PRE OUT]	Segnale audio dalla presa di uscita audio
	FRONT REAR SW
REAR/REAR (impostazione predefinita)	Uscita diffusori anteriori	Uscita diffusori posteriori Uscita per subwoofer
REAR/SUB.W	( Funzione non disponibile )	( Funzione non disponibile ) ( Funzione non disponibile )
SUB.W/SUB.W	Uscita diffusori anteriori	L (sinistro): uscita per subwoofer R (destro): (silenziamento)	Uscita per subwoofer

(Per KD-R871BT)

Impostazione di [SPK/PRE OUT]	Segnale audio dalla presa di uscita audio
	FRONT REAR/SW
REAR/REAR	Uscita diffusori anteriori Uscita diffusori posteriori
REAR/SUB.W (impostazione predefinita)	Uscita diffusori anteriori Uscita per subwoofer
SUB.W/SUB.W	Uscita diffusori anteriori Uscita per subwoofer

(Per KD-R774BT / KD-R771BT)

Impostazione di[SPK/PRE OUT]	Segnale audio dalla presa di uscita audio
	REAR/SW
REAR/REAR	Uscita diffusori posteriori
REAR/SUB.W(impostazione predefinita)	Uscita per subwoofer
SUB.W/SUB.W	Uscita per subwoofer

Collegamento con cavi diffusori

Collegamento senza amplificatore esterno. Questa impostazione permette tuttavia di ascoltare anche il subwoofer. (→ 27)

Impostazione di [SPK/PRE OUT]	Segnale audio dal cavo dei diffusori posteriori
	L (sinistro) R (destro)
REAR/REAR	Uscita diffusori posteriori Uscita diffusori	posteriori
REAR/SUB.W	Uscita diffusori posteriori Uscita diffusori	posteriori
SUB.W/SUB.W	Uscita per subwoofer (silenziamento)

Quando si seleziona [SUB.W/SUB.W]:

• in \$UB.W LPF] è selezionato [HIGH 120HZ] e [THROUGH] non è disponibile.
• in FADER] è selezionato [R02] e la gamma selezionabile è [R15] - [00].

IMPOSTAZIONI AUDIO

Impostazione del crossover

Di seguito si riportano i parametri d'impostazione dei crossover a due e a tre vie.

Attenzione

Si deve selezionare il tipo di crossover adatto alla modo di collegamento dei diffusori. (→ 27)

Se si seleziona il tipo sbagliato:

- i diffusori possono danneggiarsi.

- il livello sonoro potrebbe essere eccessivamente alto o basso.

SPK SIZE (diametro dei diffusori)

Per ottenere le massime prestazioni con questa impostazione, selezionare la dimensione dei diffusori collegati.

• L'apparecchio imposta automaticamente la frequenza e la pendenza della curva del diffusore selezionato.
• Se per [SPK SIZE] in corrispondenza di [TWEETER] di [FRONT], [REAR] e [SUBWOOFER] si seleziona [NONE], l'impostazione [X'OVER] del diffusore selezionato non è disponibile.

X' OVER (crossover)

[FRQ]/ [HPF FRQ]/ [LPF FRQ]:

permette di regolare la frequenza di cross-over per i diffusori selezionati (filtro passa-alto o filtro passa-basso).

- Quando si seleziona [THROUGH l'unità invia tutti i segnali ai diffusori selezionati.

permette di regolare la pendenza della curva di crossover.

- Questa impostazione è disponibile soltanto quando la frequenza di cross-over non è impostata su [THROUGH].

[PHASE]:

permette di specificare la fase dell'uscita di un determinato diffusore per allinearla con quella degli altri diffusori.

[GAIN LEFT]/[GAIN RIGHT]/[GAIN]

permette di regolare il volume d'uscita del diffusore selezionato.

Parametri d'impostazione del crossover a due vie

SPK SIZE
FRONT SIZE	8CM/ 10CM/ 12CM/ 13CM/ 16CM/ 17CM/ 18CM/ 4×6"/5×7"/ 6×8"/ 6×9"/7×10"
	TWEETER SML/MID/LRG/NONE (non collegato)
REAR*1	8CM/ 10CM/ 12CM/ 13CM/ 16CM/ 17CM/ 18CM/ 4×6"/ 5×7"/ 6×8"/ 6×9"/7×10"/ NONE (non collegato)
SUBWOOFER*2*3	16CM/ 20CM/ 25CM/ 30CM/ 38CM OVER' NONE (non collegato)

X'OVER

TWEETER FRQ		1KHZ/ 1.6KHZ/ 2.5KHZ/ 4KHZ/5KHZ/ 6.3KHZ/ 8KHZ/10KHZ/12.5KHZ
	GAIN LEFT	da -08DBaQODB
	GAIN RIGHT	da -08DBaQODB
FRONT HPF FRQ		30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SLOPE	-06DB/-12DB/-18DB/-24DB
	GAIN	da -08DBaQODB
REAR HPF*1	FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SLOPE	-06DB/-12DB/-18DB/-24DB
	GAIN	da -08DBaQODB
SUB.W LPF*2*3	FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SLOPE	-06DB/-12DB/-18DB/-24DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN	da -08DBaQODB

*1 Visualizzato solo quando [SPK/PRE OUT] è impostato su [REAR/REAR] o [REAR/SUB.W]. (→ 16)
*2 PerKD-R871BT/ KD-R774BT / KD-R771BT: Visualizzato solo quando [SPK/PREOUT] è impostato su [REAR/SUB.W] o [SUB.W/SUB.W]. (→ 16)
*3 Visualizzato solo quando SUB.W] è impostato su [ON]. (→15)

ITALIANO

IMPOSTAZIONI AUDIO

Parametri d'impostazione del crossover a tre vie

SPK SIZE
TWEETER	SML/MID/LRG
MID RANGE	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6"/5×7",6×8"/6×9"
WOOFER*	16CM/20CM/25CM/30CM/38CM OVER/NONE(non collegato)
X'OVER
TWEETER	HPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	SLOPE	-06DB/-12DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN	da -08DBa00DB
MID RANGE	HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	HPF SLOPE	-06DB/-12DB
	LPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ/THROUGH
	LPF SLOPE	-06DB/-12DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN	da -08DBa00DB
WOOFER*	LPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SLOPE	-06DB/-12DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN	da -08DBa00DB

* Visualizzato solo quando [SUB.W] è impostato su [ON. (→15)

IMPOSTAZIONI DI VISUALIZZAZIONE

KD-R971BT

KD-R871BT / KD-R774BT / KD-R771BT

1 Premere a lungo.
2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue) e quindi premerla.
3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.
4 Premere per Úscire.

Per ritornare all'impostazione precedente premere R/3

Impostazione predefinita: XX

DISPLAY

DIMMER

Riduce la luminosità del display e dei tasti.OFF: attenuazione disattivata.ON: attenuazione attivata. Si attiva l'impostazione d'illuminazione [NIGHT].(-49, [BRIGHTNESS])DIMMER TIME:imposta gli istanti di attivazione e disattivazione dell'attenuazione luminosa (dimmer).1 Ruotando la manopola del volume regolare l'istante [ON], quindi premerla.2 Ruotando la manopola del volume regolare l'istante [OFF], quindi premerla.(Impostazione predefinitDN): [18:00 o 6:00 PM[ OFF]: 6:00 o 6:00 AM)AUTO: l'attenuazione si attiva e disattiva automaticamente sulla base dello stato di accensione dei fanali anteriori. *1

IMPOSTAZIONI DI VISUALIZZAZIONE

BRIGHTNESS	Imposta la luminosità del display e dei tasti separatamente per il giorno e la notte.1 DAY / NIGHT: selezionare l'impostazione diurna o notturna.2 Selezionare una zona. (-18)3 Impostare la luminosità (da 00a 31).{Impostazione predefinita: KD-R971BT: DAY: 31; NIGHT: 11KD-R871BT /KD-R774BT /KD-R771BT :BUTTON ZONE: DAY: 25; NIGHT: 09DISP ZONE DAY: 31; NIGHT: 12}
SCROLL *2	ONCE: fa scorrere le informazioni sul display una sola volta. ; AUTO: ripete lo scorrimento delle informazioni a intervalli di 5 secondi. ; OFF: annulla.
COLOR (per KD-R971BT)
PRESET	Seleziona separatamente il colore d'illuminazione del display e dei tasti.Colori predefiniti:ALL ZONE: [COLOR 08], DISP ZONE: [COLOR 01],ZONE 1: [COLOR 08], ZONE 2: [COLOR 46]1 Selezionare una zona. (-18)2 Scegliere il colore desiderato per la zona selezionata.COLOR 01 aCOLOR 49USER: appare il colore creato per [DAY COLOR] o [NIGHT COLOR].COLOR FLOW01 a COLOR FLOW03: i colori cambiano a diverse velocità.GROOVE/ TECHNO EMOTION/RELAX/ SPECTRUM/ SWEEP /POP:appare il motivo a colori selezionato.*3(Selezionabile soltanto quando al passo 1 si è selezionato [ALL ZONE].)

*1 È necessario collegare il cavo di controllo dell'illuminazione. (-27)

*2 Alcuni caratteri o simboli potrebbero non apparire correttamente o non apparire affatto.

*3 Quando si seleziona uno di questi motivi a colori, il colore d'illuminazione di [ZONE 1], [DISP ZONE] e [ZONE 2] ritorna a quello predefinito.

DAY COLOR	È possibile salvare individualmente per ciascuna zona i colori diurni e notturni desiderati:1 Selezionare una zona. (→8)2 RED / GREEN / BLUE selezionare un colore primario.3 Da 00 a 31 : selezionare il livello.
NIGHT COLOR	Ripetere i passi 2 e 3 per tutti i colori primari.Le impostazioni personalizzate rimangono salvate in [ USERi di [PRESET].Se in [ DISP ZONE] si seleziona [00] per tutti i colori, sul display non appare alcuna informazione.
COLOR GUIDE	ON : cambia l'illuminazione del display e dei tasti durante le impostazioni dal menu e la ricerca negli elenchi. A seconda del volume la zona del display cambierà automaticamente. ;OFF: annulla.

I colori d'illuminazione NIGHT COLOR ] e [DAY COLOR] si alternano accendendo e spegnendo le luci di posizione del veicolo.

RIFERIMENTI

Manutenzione

Pulizia dell'unità

Rimuovere la sporcizia dal pannello con un panno asciutto e morbido o uno al silicone.

Pulizia della presa

In tal caso rimuoverlo e facendo attenzione a non danneggiare il connettore pulirne delicatamente i contatti con un bastoncino cotonato.

Maneggio e trattamento dei dischi:

• Non toccarne la superficie registrata.
- Non applicarvi nastro o etichette adesive, né usarli se si trovano in questa condizione.
• Non usare accessori per dischi.
- Pulire il CD partendo dal centro del disco verso il bordo esterno.
- Pulire i dischi con un panno al silicone o un panno morbido. Non usare solventi.
- Per rimuoverli dall'unità li si deve estrarre tenendoli in posizione orizzontale.
- Prima d'inserire il disco rimuovere qualsiasi bava dal foro centrale o dal bordo esterno.

■ Informazioni aggiuntive

S'invita a visitare il sito per:

• Ottenere il firmware più recente e l'elenco aggiornato degli accessori compatibili
• Scaricare l'applicazione Android™ JVC MUSIC PLAY
• Ottenere altre informazioni aggiornate

Generale

- Questo apparecchio riproduce i seguenti tipi di disco:

• Riproduzione dei DualDisc: Il lato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio". Pertanto si raccomanda di non usare tale lato dei DualDisc con questo apparecchio.
• Informazioni dettagliate e note sui file audio riproducibili con questa unità sono reperibili nel manuale disponibile in Internet al seguente indirizzo http://www.jvc.net/cs/car/.

File riproducibili

- File audio riproducibili:

KD-R971BT / KD-R871BT: MP3 (.mp3)/ WMA (.wma)/ AAC (.aac)

KD-R774BT / KD-R771BT: MP3 (.mp3)/ WMA (.wma)

• Dischi riproducibili: CD-R/CD-RW/CD-ROM
- Formati di file riproducibili per i dischi: ISO 9660 Level 1/2, Joliet, nomi file lunghi.
- Formati file system dispositivo USB riproducibili: FAT12, FAT16, FAT32
Anche quando i file audio rispettano gli standard sopra elencati, la riproduzione potrebbe non riuscire a causa del tipo o delle condizioni del supporto o dell'apparecchio usato per registrarli.
Questo apparecchio non riproduce i file AAC (.m4a) salvati nelle unità USB né i CD codificati da iTunes.

Dischi non riproducibili

• Dischi non circolari.
• Dischi la cui superficie registrata è colorata o sporca.
• Dischi scrivibili e riscrivibili non finalizzati.
• CD da 8 cm. Il tentativo d'inserimento con usando un adattatore può causare malfunzionamenti.

Note sulle unità USB

- Questo apparecchio può riprodurre i seguenti tipi di file contenuti in un'unità di archiviazione di massa USB:

KD-R971BT / KD-R871BT: MP3/WMA/AAC/WAV/FLAC

KD-R774BT / KD-R771BT: MP3/WMA/WAV/FLAC

• Non è possibile collegare un dispositivo USB tramite un hub USB.
• Il collegamento di un cavo la cui lunghezza totale supera 5 m può causare una riproduzione anomala.
• Questo apparecchio non riconosce le unità USB non alimentate a 5 V e con assorbimento di corrente superiore a 1,5 A.

RIFERIMENTI

Note sull'iPod e l'iPhone

Made for

• iPod touch (2nd, 3rd, 4th e 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th e 7th generation)
• iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus
• Nell' [HEAD MODE] non è possibile scorrere lungo i file video del menù "Videos".
• L'ordine dei brani visualizzati nel menu di selezione dell'apparecchio potrebbe differire da quello dell'iPod o dell'iPhone.
• Dipendentemente dalla versione del sistema operativo dell' iPod o dell' iPhone, con questa unità alcune funzioni potrebbero non operare.

Informazioni sulla periferica Android

• Questo apparecchio è compatibile con i sistemi operativi Android 4.1 e superiori.
• Alcune periferiche Android (con sistema operativo 4.1 o superiore) potrebbero non essere totalmente compatibili con la tecnologia Android Open Accessory (AOA) 2.0.
• Se la periferica Android in uso è compatibile sia con i dispositivi di archiviazione di massa sia con la tecnologia AOA 2.0 questo apparecchio riprodurrà sempre e prioritariamente la musica con tale tecnologia.

Note sulla funzione Bluetooth

• Dipendentemente dalla loro versione Bluetooth alcune periferiche potrebbero non riuscire a connettersi con questo apparecchio.
  • L'apparecchio potrebbe non operare con alcune periferiche Bluetooth.
• Le condizioni del segnale possono essere influenzate dai corpi circostanti.

Caratteri cirillici visualizzabili

Cambiare le informazioni visualizzate sul display

Ogni volta che si preme te informazioni visualizzate sul display cambiano.
- Se l'informazione successiva non è disponibile oppure non è stata registrata, appare "NO TEXT", "NO NAME" o un'altra informazione quale il nome della stazione.

FM o AM	Frequenza giorno/ora
	(Solo per stazioni FM Radio Broadcast Data System)Nome della stazione (PS) frequenza Tipo di programma (PTY) Testo radio+ Giorno/ora Indicatore di livello indicatore di livello con sincronizzazione di luminosità *1 o Indicatore di livello con sincronizzazione di colore *2 (torna all'inizio)
CD o USB (Per CD-DA)	Durata di riproduzione giorno/ora Nome del disco Titolo del brano indicatore di livello Indicatore di livello con sincronizzazione di luminosità* 1 o Indicatore di livello con sincronizzazione di colore *2 (torna all'inizio)
	(Per file MP3, WMA, AAC, WAV e FLAC)Durata di riproduzione giorno/ora Titolo dell'album/Artista Titolo del brano Cartella/nome del file Indicatore di livello indicatore di livello con sincronizzazione di luminosità *1 o Indicatore di livello con sincronizzazione di colore *2 (torna all'inizio)
USB-IPOD o ANDROID	Durata di riproduzione giorno/ora Titolo dell'album/Artista Titolo del brano Indicatore di livello Indicatore di livello con sincronizzazione di luminosità *1 o Indicatore di livello con sincronizzazione di colore *2 (torna all'inizio)
AUX	AUX giorno/ora Indicatore di livello Indicatore di livello con sincronizzazione di luminosità *1 o Indicatore di livello con sincronizzazione di colore *2 (torna all'inizio)
BT AUDIO	Durata di riproduzione giorno/ora Titolo dell'album/Artista Titolo del brano Indicatore di livello Indicatore di livello con sincronizzazione di luminosità *1 o Indicatore di livello con sincronizzazione di colore *2 (torna all'inizio)

*1 Per KD-R871BT /KD-R774BT /KD-R771BT : la luminosità dei tasti cambia in sincronia con il livello sonoro.
*2 Per KD-R971BT : il colore dei tasti e del display cambia in sincronia con il livello sonoro.

RISOLUZIONE DEI PROBLEMI

Problema Rimedi
Generale	Il suono non è udibile. • Regolare il volume al livello ottimale.• Controllare i cavi e i collegamenti.
	Viene visualizzata l'indicazione "MISWIRING CHECK WIRING THEN PWR ON".	Spegnere l'apparecchio e controllare che le prese dei cavi dei diffusori siano adeguatamente isolate. Riaccendere l'apparecchio.
	Viene visualizzata l'indicazione "PROTECTING SEND SERVICE".	Inviare l'apparecchio al più vicino centro di assistenza.
	Le sorgenti non sono udibili.	Controllare l'impostazione [ SRC SELECT]. (→)
Radio	• La ricezione radio è scarsa.• Interferenze statiche durante l'ascolto di programmi radiofonici.	Collegare l'antenna correttamente.
CD / USB / iPod	Impossibile espellere il disco.	Premere a lungo ▲ per forzare l'espulsione del disco. Non lasciarlo cadere quando fuoriesce.
	Viene visualizzata l'indicazione "IN DISC".	Accertarsi che durante l'espulsione del disco il vano di caricamento non sia in qualche modo bloccato.
	Appaiono alternatamente "PLEASE" e "EJECT".	Premere ▲ e reinserire correttamente il disco.
	La riproduzione dei brani non avviene nel modo inteso.	L'ordine di riproduzione dei brani dell'unità USB viene stabilito sulla base del loro nome, mentre quello dei dischi sulla base dell'ordine di registrazione.
	Il tempo di riproduzione trascorso non è corretto.	Ciò dipende dal modo di registrazione usato.
	Appare "NOT SUPPORT" e l'apparecchio salta le tracce.	Accertarsi che il brano sia in un formato riproducibile. (→0)
	"READING" continua a lampeggiare.	• Limitare l'uso di livelli gerarchici e cartelle.• Reinserire il disco e ricollegare l'unità USB.

Problema Rimedi
CD / USB / iPod	“CANNOT PLAY” lampeggia e/o l’apparecchio non rileva la periferica collegata.	Accertarsi che la periferica collegata sia compatibile con questo apparecchio e che i file che contiene siano anch’essi in formato compatibile. (→20)Ricollegare la periferica.
	L’iPod/iPhone non si accende o non funziona.	Controllare il collegamento tra l’apparecchio e l’iPod o l’iPhone.Scollegare l’iPod o l’iPhone e resettarlo con un ripristino hardware.
	Quando si preme Q / ➔ per accedere al modo di ricerca appare “LOADING”.	La preparazione dell’elenco musicale dell’iPod o dell’iPhone non è ancora terminata. Poiché tale operazione richiede del tempo, prima di provare occorre attendere qualche istante.
	I caratteri non appaiono correttamente sul display.	Questa unità può visualizzare soltanto lettere maiuscole, numeri e un numero limitato di simboli.A seconda della lingua di visualizzazione selezionata (→4) alcuni caratteri potrebbero non apparire correttamente.
ANDROID	Durante la riproduzione il suono non è udibile.Il suono viene emesso soltanto dalla periferica Android.	Ricollegare la periferica Android.Se è selezionato [AUDIO MODE], dalla periferica Android aprire una qualsiasi applicazione di riproduzione e avviarla.Se è selezionato [AUDIO MODE], riavviare l’applicazione di riproduzione attualmente aperta o usarne un’altra.Riavviare la periferica Android.Se il problema non si risolve può significare che la periferica Android collegata non è in grado d’instradare il segnale audio a questo apparecchio. (→21)
	La riproduzione [AUTO MODE] non riesce.	Accertarsi che nella periferica Android sia installata l’applicazione JVC MUSIC PLAY APP. (→7)Ricollegare la periferica Android e selezionare il modo di controllo appropriato. (→8)Se questo non risolve il problema può significare che la periferica Android in uso non è compatibile con il modo [AUTO MODE].(→21)
	“NO DEVICE” o “READING” continua a lampeggiare.	Nella periferica Android disattivare le opzioni per sviluppatori.Ricollegare la periferica Android.Se questo non risolve il problema può significare che la periferica Android in uso non è compatibile con il modo [AUTO MODE].(→21)

RISOLUZIONE DEI PROBLEMI

Problema Rimedi
ANDROID	La riproduzione è intermittente, oppure il suono salta.	Disattivare il modo di risparmio energetico della periferica Android.
	“CANNOT PLAY” • Accertarsi che la periferica Android contenga file audio effettivamente riproducibili.• Ricollegare la periferica Android.• Riavviare la periferica Android.
Bluetooth*	Non è stata rilevata alcuna periferica Bluetooth.	• Avviare una nuova ricerca.• Resettare l’unita(●)
	L’accoppiamento non riesce. • Accertarsi di avere inserito lo stesso codice PIN sia nell’apparecchio sia nella periferica Bluetooth.• Cancellare le informazioni di accoppiamento sia dall’apparecchio sia dalla periferica Bluetooth ed eseguirlo nuovamente. (●)
	Si sentono echi o altri rumori.	• Regolare la posizione del microfono dell’apparecchio. (●)• Controllare l’impostazion[ECHO CANCEL]. (●1)
	La qualità audio del cellulare è insoddisfacente.	• Ridurre la distanza tra l’apparecchio e la periferica Bluetooth.• Spostare la vettura in un punto che permetta una miglior ricezione.
	Durante la riproduzione del lettore audio Bluetooth il suono s’interrompe o salta.	• Ridurre la distanza tra l’apparecchio e la periferica Bluetooth.• Spegnere e riaccendere l’apparecchio e tentare una nuova connessione.• Vi potrebbero essere altre periferiche Bluetooth che stanno tentando di connettersi all’apparecchio.
	Non si riesce a controllare il lettore audio Bluetooth connesso.	• Controllare se il lettore Bluetooth è compatibile con il profilo AVRCP (connessione remota per apparecchi audio/video). Consultare il manuale d’uso del lettore.• Scollegare e ricollegare il lettore Bluetooth.

Problema Rimedi
Bluetooth*	"PAIRING FULL" Il numero di periferiche registrate ha raggiunto il limite permesso.Riprovare dopo avere cancellato una periferica non più necessaria.(→3, DELETE PAIR)
	"PLEASE WAIT" L'apparecchio si sta predisponendo all'uso della funzione Bluetooth. Seil messaggio non scompare si consiglia di riaccendere l'apparecchio ericonnettere la periferica.
	"NOT SUPPORT" Il cellulare connesso non dispone della funzione di riconoscimento vocale.
	"ERROR" Riprovare. Se continua ad apparire "ERROR" controllare innanzi tutto che laperiferica disponga effettivamente della funzione richiesta.
	"H/W ERROR" Resettare l'apparecchio e riprovare. Se "H/W ERROR" riappare si raccomanda di rivolgersi al più vicino centro di assistenza.

Se il problema riscontrato persiste si suggerisce di provare a resettare l'apparecchio. (→ 3)

CARATTERISTICHE TECNICHE

Sintonizzatore	FM	Gamma di frequenza 87,5 MHz — 108,0 MHz (a passi di 50 kHz)
		Sensibilità utile (S/R = 26 dB) 0,71 μV/75 Ω
		Sensibilità silenziamento (DIN S/N = 46 dB) 2,0 μV/75 Ω
		Risposta di frequenza (±3 dB) 30 Hz — 15 kHz
		Rapporto segnale/rumore (MONO) 64 dB
		Separazione stereo (1 kHz) 40 dB
	MW	Gamma di frequenza 531 kHz — 1 611 kHz (a passi di 9 kHz)
		Sensibilità utile (S/R = 20 dB) 28,2 μV
	LW	Gamma di frequenza 153 kHz — 279 kHz (a passi di 9 kHz)
		Sensibilità utile (S/R = 20 dB) 50 μV
Lettore CD	Diodo laser GaAlAs
	Filtro digitale (D/A) Sovracampionamento ottuplo
	Velocità rotazione 500 giri/min. — 200 giri/min. (CLV)
	Oscillazioni e fluttuazioni del suono Al di sotto dei limiti misurabili
	Risposta di frequenza (±1 dB) 20 Hz — 20 kHz
	Distorsione armonica complessiva (1 kHz) 0,01 %
	Rapporto segnale/rumore (1 kHz) 105 dB
	Gamma dinamica 90 dB
	Separazione tra i canali	85 dB
	Decodifica MP3	Conforme a MPEG-1/2 Audio Layer-3
	Decodifica WMA	Conforme a Windows Media Audio
	Decodifica AAC	AAC-LC files ".aac" (Escluso il modello KD-R774BT / KD-R771BT)

USB	Standard USB	USB 1.1, USB 2.0 (Piena velocità)
	Periferiche compatibili	Classe di archiviazione di massa
	Sistema file	FAT12/ 16/ 32
	Corrente di alimentazione massima	CC 5 V= = 1,5 A
	Filtro digitale convertitore D/A	24 Bit
	Decodifica MP3	Conforme a MPEG-1/2 Audio Layer-3
	Decodifica WMA	Conforme a Windows Media Audio
	Decodifica AAC	AAC-LC files “.aac”(Escluso il modello KD-R774BT / KD-R771BT)
	Decodifica WAV	PCM lineare
	Decodifica FLAC	File FLAC
AUX	Risposta di frequenza ( ± 3 dB)	20 Hz — 20 kHz
	Voltaggio massimo d'ingresso	1 000 mV
	Impedenza ingresso	30 k Ω
Bluetooth	Versione	Bluetooth Ver.2.1+EDR/ Bluetooth 3.0
	Gamma di frequenza 2,402 GHz — 2,480 GHz
	Potenza d'uscita	Categoria 2 +4 dBm (massimo), 0 dBm (medio)
	Portata massima	10 metri in linea d'aria (32,8 ft)
	Accoppiamento	SSP (Secure Simple Pairing)
	Profili	HFP1.6 (chiamate vivavoce)A2DP (distribuzione audio avanzata)AVRCP1.5 (controllo audio/video remoto)PBAP (accesso alla rubrica telefonica)SPP (porta seriale)

CARATTERISTICHE TECNICHE

Audio	Potenza di uscita massima 50 W × 4 o	50 W × 2 + 50 W × 1 (subwoofer = 4 Ω)
	Potenza alla massima larghezza di banda (con distorsione armonica totale inferiore all'1%)	22 W × 4
	Impedenza altoparlanti 4 Ω — 8 Ω
	Livello preuscita / carico (CD/USB) 4 000 mV/10 kΩ carico
	Impedenza di preuscita ≤ 600 Ω
Generale	Tensione (tolleranza da 10,5 a 16 V)	14,4 V
	Consumo di corrente massimo 10 A
	Gamma di temperature d'uso -10°C — +60°C
	Ingombro effettivo di installazione (L × H × P) 182 mm × 53 mm × 158 mm
	Peso 1,1 kg

Soggette a modifica senza preavviso.

INSTALLAZIONE E COLLEGAMENTI

Avviso

• Questo apparecchio è installabile esclusivamente nei veicoli provvisti di alimentazione da 12 V CC con messa a terra sul negativo.
• Prima d'installarlo e di eseguire i collegamenti elettrici scollegare il cavo negativo della batteria.
• Per evitare la formazione di cortocircuiti non collegare il cavo della batteria (giallo) né il cavo di accensione del motore (rosso) al telaio del veicolo né al cavo di messa a terra (nero).
• Per evitare la formazione di cortocircuiti proteggere inoltre con del nastro isolante i cavi non collegati.
• Al termine dell'installazione si deve nuovamente collegare l'unità a massa attraverso la carrozzeria della vettura.

Attenzione

• Per motivi di sicurezza si raccomanda di affidare l'installazione e i collegamenti elettrici a un tecnico professionista. Rivolgersi al proprio rivenditore.
• Installare l'unità nella console del veicolo. Non toccame le parti metalliche durante e subito dopo l'uso. Parti metalliche come il dissipatore di calore e l'involucro infatti si riscaldano molto.
• Non collegare i cavi ⊖ dei diffusori al telaio del veicolo, al cavo di messa a terra (nero) né in parallelo.
• Collegare diffusori di potenza massima superiore a 50 W. Se la potenza è inferiore a 50 W, per non danneggiarli è necessario cambiare l'impostazione [AMP GAIN]. (→15)
  • Installare l'apparecchio a un angolo inferiore a 30°.
• Se il fascio di cavi preassemblati del veicolo non dispone del connettore di accensione, collegare il cavo di accensione (rosso) alla presa nella scotola dei fusibili del veicolo stesso che fornisce 12 V CC e viene alimentata e disalimentata dalla chiave di accensione.
• Tenere tutti i cavi lontani dalle parti metalliche che dissipano calore.
• Dopo aver installato l'unità, controllare che le luci dei freni, i lampeggianti, i tergicristalli ecc. del veicolo funzionino correttamente.
• Se il fusibile brucia assicurarsi innanzitutto che i cavi non siano a contatto con il telaio del veicolo e quindi sostituirlo con uno nuovo dalle medesime caratteristiche elettriche.

Procedura di base

1 Sfilare la chiave di accensione e scollegare la presa della batteria del veicolo.
2 Collegare correttamente i cavi elettrici.

Vedere il diagramma di collegamento. (27)

3 Installare l'unità nell'automobile.

Vedere la sezione Installazione dell'apparecchio (nel cruscotto).
4 Ricollegare il cavo della batteria del veicolo.
5 Premere SOURCE dere l'impianto.
6 Rimuovere il frontalino ed entro 5 secondi resettare l'unità. (→ 3)

INSTALLAZIONE E COLLEGAMENTI

Installazione dell'apparecchio (nel cruscotto)

Elenco delle parti per l'installazione

(A) Frontalino

(B) Mascherina

(C) Supporto di montaggio

(D) Fascio dei cavi

(E) Chiavetta di estrazione

supporto di montaggio

1 Rimuovere il supporto di montaggio e la mascherina dall'unità.
2 Allineare i fori dell'unità (di entrambi i lati) con quelli della staffa di montaggio del veicolo e fissarvela usando comuni viti.
⚠ Usare soltanto le viti specificate. L'uso di viti diverse può causare il danneggiamento dell'unità.

Ihepiastodelt'appassechiduell'apposito

3 paia REAR	: Uscita posteriore
FRONT	: Uscita anteriore
SW	: Uscita per subwoofer
2 paia FRONT	: Uscita anteriore
REAR/SW	: Uscita posteriore/subwoofer
1 paio REAR/SW : Uscita posteriore/subwoofer

Impostazione con il crossover a tre vie:

3 paia REAR	: Uscita	tweeter
FRONT	: Uscita	medi
SW	: Uscita	bassi
2 paia FRONT	: Uscita	medi
REAR/SW	: Uscita	bassi
1 paio REAR/SW : Uscita bassi

CONTENIDO ANTES DEL USO

ANTES DEL USO 2

PUNTOS BÁSICOS 3

2 Procure e selezione "JVC UNIT" no dispositivo Bluetooth.
