KD-R774BT - Radio de coche JVC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Autorradio CD/MP3 con Bluetooth
Marca	JVC
Modelo	KD-R774BT
Dimensiones (An x Al x Pr)	178 x 50 x 160 mm (tamaño DIN estándar)
Peso	Aproximadamente 1.2 kg
Alimentación	12 V CC (negativo a tierra)
Potencia de salida máxima	4 x 50 W
Potencia de salida RMS	4 x 22 W
Radio FM/AM	Sintonizador FM/AM con RDS
Reproducción de CD	CD, CD-R/RW, MP3, WMA
Conexión Bluetooth	Manos libres y transmisión de audio (A2DP, AVRCP)
Puerto USB	Sí, frontal (reproducción MP3/WMA)
Entrada auxiliar	Sí (minijack 3.5 mm frontal)
Salidas de audio	2 pre-salidas (frontal/sube. o trasera/sube.)
Ecualizador	Ecualizador gráfico de 3 bandas + presets
Pantalla	LCD retroiluminada (mosaico de puntos)
Control remoto	Sí, incluido (RM-RK50)
Seguridad	Código antivol (extraíble panel frontal)
Entretien et nettoyage	Limpiar con un paño suave y seco; evitar disolventes
Pièces détachées et réparabilité	Fusible reemplazable; micro externo opcional
Informations générales	Manual de usuario disponible en PDF

Preguntas frecuentes - KD-R774BT JVC

¿Cómo emparejar mi teléfono con el KD-R774BT por Bluetooth?

Active Bluetooth en su teléfono, presione el botón BAND en el autorradio hasta que aparezca 'BT MODE', luego busque dispositivos y seleccione 'JVC KD-R774BT'. Utilice la clave '0000' si es necesario.

¿Qué formatos de audio reproduce el puerto USB?

Reproduce archivos MP3 y WMA almacenados en dispositivos USB masivos.

¿Cómo ajustar la hora en el autorradio?

Mantenga presionado el botón MENU durante 2 segundos, gire el mando para seleccionar 'CLOCK', presione para ingresar, luego ajuste hora y minuto girando el mando.

¿El KD-R774BT tiene entrada para cámara de reversa?

No, este modelo no cuenta con entrada para cámara de visión trasera. Solo tiene dos pre-salidas de audio.

¿Cómo restablecer el código antivol?

Desconecte la alimentación durante al menos 10 segundos. Al encender, el autorradio mostrará 'CODE'. Ingrese el código correcto usando los botones 1-6 (cada número corresponde a un dígito). Si no lo sabe, contacte con su distribuidor.

¿Qué tipo de ecualizador tiene?

Dispone de un ecualizador gráfico de 3 bandas (bajos, medios, agudos) y varios presets (Rock, Pop, Classic, Flat, etc.).

¿Se puede controlar desde el volante?

Sí, si su vehículo dispone de un mando al volante compatible con el bus JVC, puede conectarlo mediante un adaptador opcional (no incluido).

¿Qué hago si el autorradio no enciende?

Verifique que el cable de alimentación esté correctamente conectado y que el fusible (10A) no esté fundido. Si todo está bien, podría ser un problema interno; consulte el manual o un taller especializado.

¿Cómo configurar la salida de subwoofer?

En el menú de audio, active 'SW LEVEL' para ajustar el nivel del subwoofer. También puede seleccionar 'SW MODE' para elegir entre 'Normal' y 'Dual' (estereofónico). La salida de subwoofer es una de las pre-salidas.

¿Dónde descargar el manual de usuario en PDF?

Puede descargar el manual desde la página notice-facile.com para el modelo JVC KD-R774BT, en formato PDF, de forma gratuita.

MANUAL DE USUARIO KD-R774BT JVC

MANUAL DE INSTRUCCIONES

RECEPTOR CD

Información acerca de la eliminación de equipos eléctricos, electrónicos y baterías al final de la vida útil (aplicable a los países que hayan adoptado sistemas independientes de recogida de residuos)

Los productos y las baterías con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos.

Los equipos eléctricos, electrónicos y baterías al final de la vida útil, deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus subproductos residuales correspondientes.

Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano. Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.

Nota: El símbolo "Pb" debajo del (contenedor con ruedas tachado) en baterías indica que dicha batería contiene plomo.

La marca para los productos que utilizan láser

Esta etiqueta está colocada en el chasis e indica que el componente funciona con rayos láser de clase1. Esto significa que el aparato utiliza rayos láser considerados como de clase débil. No existe el peligro de que este aparato emita al exterior una radiación peligrosa.

Declaración de conformidad con respecto a la Directiva R&TTE 1999/5/CE

Declaración de conformidad con respecto a la Directiva EMC

Declaración de conformidad con respecto a la Directiva RoHS 2011/65/EU

Fabricante:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Representante en la UE:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

Por medio de la presente JVC KENWOOD declara que el KD-R971BT/KD-R871BT/KD-R774BT/KD-R771BT cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.

Português

PROCEDIMIENTOS INICIALES 4

1 Cancele la demostración

2 Puesta en hora del reloi

3 Realice los ajustes básicos

RADIO 5

AUX 6

AJUSTES DE VISUALIZACIÓN 18

REFERENCIAS 20

Mantenimiento

Más información

LOCALIZACIÓN Y SOLUCIÓN

DE PROBLEMAS 22

ESPECIFICACIONES 24

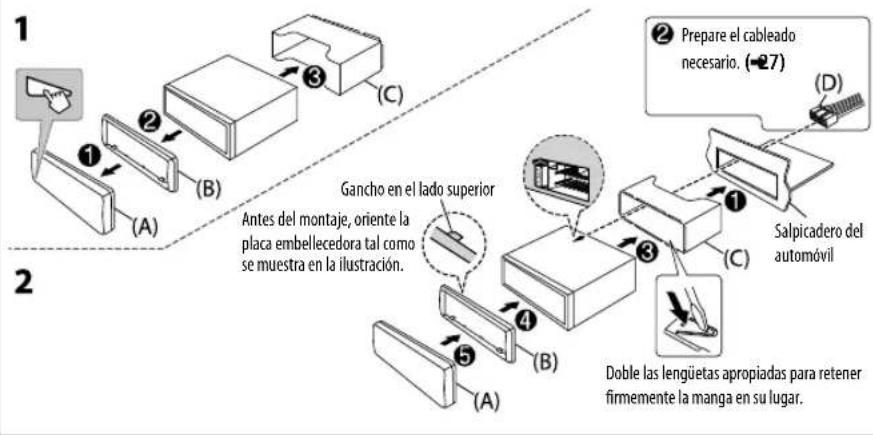

INSTALACIÓN / CONEXIÓN 25

IMPORTANTE

• Antes de utilizar este producto y para asegurar su uso correcto, lea completamente este manual. En especial, lea y observe las Advertencias y Precauciones incluidas en este manual.
• Guarde el manual en un lugar seguro y accesible para futuras consultas.

Advertencia

No utilice ninguna función que pueda desviar su atención mientras está conduciendo el vehículo.

▲ Precaución

Ajuste del volumen:

- Ajuste el volumen a un nivel que le permita oír los ruidos del exterior para impedir accidentes.

- Antes de reproducir fuentes digitales, baje el volumen para evitar que el repentino aumento del nivel de salida cause daños a los altavoces.

General:

- Evite el uso de dispositivos externos cuando puedan afectar la seguridad de conducción.

- Asegúrese de tener una copia de respaldo de todos los datos importantes. No aceptamos responsabilidad alguna por la pérdida de los datos grabados.

- Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.

- Si ocurre un error de disco debido a la condensación en el lente láser, extraiga el disco y espere hasta que se evapore la humedad.

Cómo leer este manual

• Las operaciones se explican utilizando principalmente los botones de la placa frontal del KD-R971BT.
• Se utilizan indicaciones en inglés para las explicaciones. Puede seleccionar el idioma de visualización desde el menú. (→ 4)
• [XX] indica los elementos seleccionados.
• (→ XX) significa que hay información disponible en la página indicada.

PUNTOS BÁSICOS

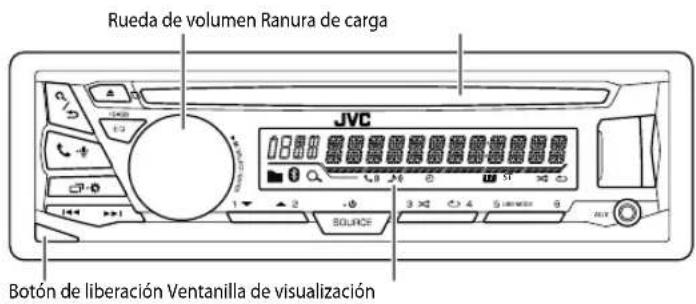

Placa frontal

Fijar

Desmontar

Cómo reinicializar

Pulse dos veces el interruptor en menos de 5 segundos después de haber extraído el panel frontal.

Para En la placa frontal
Encender la unidad	PulseSOURCE-➊.• Pulse y mantenga pulsado para apagar la unidad.
Ajustar el volumen Gire la rueda de volumen.
	Pulse la rueda de volumen para enmudecer el sonido o pausar la reproducción.• Pulse otra vez para cancelar.
Seleccionar una fuente	• PulseSOURCE-➌ repetidamente.• PulseSOURCE-➌ y, a continuación, gire la rueda de volumen antes de que transcurran 2 segundos.
Cambiar la información en pantalla	Pulse➌-➌ repetidamente. (→1)

PROCEDIMIENTOS INICIALES

1 Cancele la demostración

Cuando enciende la unidad por primera vez (o [FACTORY RST] está ajustado a [YES]), en la pantalla se muestra: "CANCEL DEMO" "PRESS" "VOLUME KNOB"

1 Pulse la rueda de volumen. Se seleccionA\E\] para la configuración inicial.

2 Pulse de nuevo la rueda de volumen. Aparece "DEMO OFF".

2 Puesta en hora del reloj

1 Pulse y mantenga pulsado
2 Gire la rueda de volumen para seleccionar [ CLOCK] y luego púlsela.
3 Gire la rueda de volumen para seleccionar [ CLOCK SET ] y luego púlsela.
4 Gire la rueda de volumen para realizar los ajustes y, a continuación, púlsela.
Día → Hora → Minutos
5 Gire la rueda de volumen para seleccionar [ 24H/ 12H] y luego púlsela.
6 Gire la rueda de volumen para seleccionar [ 12 HOUR] o [24 HOUR] y luego púlsela.
7 Pulse para salir.
Para volver al elemento de ajuste anterior, pulse Q/∅

3 Realice los ajustes básicos

1 Pulse y mantenga pulsado
2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla) y luego púlsela.
3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.
4 Pulse para salir.

Para volver al elemento de ajuste anterior, pulse 9/3

Predeterminado: XX

SETTINGS
BEEP	(No aplicable si se ha seleccionado crossover de 3 vías.)ON: Activa el tono de pulsación de teclas.;OFF: Se desactiva.
SRC SELECT
AM*	ON:Habilita AM en la selección de la fuente.;OFF: Se deshabilita.
AUX*	ON:Habilita AUX en la selección de la fuente.;OFF: Se deshabilita.
F/W UPDATE
SYSTEM
F/W xxxx	YES: Se empieza a actualizar el firmware.;NOSe cancela (la actualización no se activa).Para obtener información sobre cómo actualizar el firmware, consulte:.
FACTORY RST YES	: Se restablecen los ajustes predeterminados (excepto la emisora memorizada);NO: Se cancela.
CLOCK
CLOCK SYNC	AUTO: La hora del reloj se ajusta automáticamente con los datos de la hora del reloj (CT) de la señal FM Radio Data System.;OFF: Se cancela.
CLOCK DISP ON	: La hora del reloj siempre se visualiza en la pantalla cuando la unidad está apagada.;OFF: Se cancela.
ENGLISH
PYCCKII	Seleccione el idioma de visualización para el menú y la información de la música, si corresponde.Por defecto, se seleccionaENGLISH.
ESPANOL

* No se visualiza cuando se ha seleccionado la fuente correspondiente.

RADIO

"ST" se enciende cuando se recibe una radiodifusión FM estéreo con una intensidad de señal suficiente.

Búsqueda de una emisora

1 Pulse Sources veces para seleccionar FM o AM.
2 Pulse para la búsqueda automática de emisoras. (o)

Pulse y mantenga pulsado hasta que parpadee "M" y, a continuación, pulse repetidamente para realizar la búsqueda manual de emisoras.

Ajustes en la memoria

Puede almacenar hasta 18 emisoras de FM y 6 emisoras de AM en la memoria.

Almacene una emisora

Mientras escucha una emisora....

Pulse y mantenga pulsado uno de los botones numéricos (1 a 6). (o)

1 Pulse y mantenga pulsada la rueda de volumen hasta que "PRESET MODE" parpadee.
2 Gire la rueda de volumen para seleccionar un número de preajuste y luego púlsela. El número de preajuste parpadea y aparece "MEMORY".

Seleccione una emisora almacenada

Pulse uno de los botones numéricos (1 a 6). (o)

1 Pulse .Q/
2 Gire la rueda de volumen para seleccionar un número de preajuste y, a continuación, pulse la rueda para confirmar.

Otros ajustes

1 Pulse y mantenga pulsado
2 Gire la rueda de volumen para seleccionar [ TUNER] y luego púlsela.
3 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla) y luego púlsela.
4 Repita el paso step 3 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.
5 Pulse para salir.
Para volver al elemento de ajuste anterior, pulse ♀/♂

Predeterminado: XX

RADIO TIMER

Enciende la radio a una hora específica, independientemente de la fuente actual.1 ONCE/ DAILY/ WEEKLY/ OFF. Selecciona la frecuencia deactivación del temporizador.2 FM/ AM. Selecciona la banda.3 01a 18(para FM)/01 a 06(para AM): Seleccione la emisorapreajustada.4 Define el día * 1 la hora de activación.Se ilumina “♡” al finalizar.El temporizador de la radio no se activará en los siguientes casos.La unidad está apagada.Se ha seleccionado [ OFF ] para [AM] en [SRC SELECT] después dehaber seleccionado AM para el temporizador de la radio. (→)

SSM

SSM 01 – 06 / SSM 07 – 12 /SSM 13 – 18: Configuraautomáticamente hasta 18 emisoras para FM. “SSM” deja de destellarcuando se almacenan las primeras 6 emisoras. Seleccione SSM 07 – 12 /SSM 13 – 18 para almacenar las 12 emisoras siguientes.

*1 Puede seleccionarse solo si se selecciona [ONCE] o [WEEKLY] en el paso 1.

RADIO

Predeterminado: XX
LOCAL SEEK ON	:Busca solo emisoras FM con buena recepción de señal. ;OFF: Se cancela.Los ajustes realizados se aplican solo a la fuente/emisora seleccionada. Una vez que secambie la fuente/emisora, es necesario volver a realizar los ajustes.
IF BAND AUTO	____:Aumenta la selectividad del sintonizador para reducir las interferencias con emisorasFM adyacentes. (Se puede perder el efecto estéreo.) ;WIDE:Sujeto a interferencias de lasemisoras FM adyacentes, pero la calidad del sonido no se degrada y se conserva el efectoestereofónico.
MONO ON	:Mejora la recepción de FM pero se puede perder el efecto estéreo. ;OFF: Se cancela.
NEWS-STBY*2	ON:Si estuviera disponible, la unidad cambiará temporalmente al Noticiero. ;OFF: Se cancela.
REGIONAL*2	ON:Cambia a otra emisora sólo en la región específica que utiliza el control "AF". ;OFF: Se cancela.
AF SET*2	ON:Cuando la recepción actual es deficiente, busca automáticamente otra emisora quetransmita el mismo programa en la misma red Radio Data System con mejor recepción deseñal. ;OFF: Se cancela.
TI SET*2	ON:Permite que la unidad cambie temporalmente a Información sobre el tráfico, si estádisponible ("TI" se enciende). ;OFF: Se cancela.
PTY SEARCH*2	Seleccione un código PTY (véase más abajo).Si hay una emisora que esta difundiendo un programa que tenga el mismo código PTY que elseleccionado por usted, se sintonizará esa emisora.

Código PTY: NEWS AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (música), ROCK M (música), EASY M (música), LIGHT M (música), CLASSICS, OTHER M (música), WEATHER, FINANCE, CHILDREN SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (música), OLDIES, FOLK M (música), DOCUMENT
*2 Solo para la fuente de FM.

AUX

Uso de un reproductor de audio portátil

1 Conecte un reproductor de audio portátil (disponible en el mercado).

2 Seleccione [ON] para [AUX] en [SRC SELECT]. (→ 4)

3 Pulse REPETIDAS veces para seleccionar AUX.

4 Encienda el reproductor de audio portátil e inicie la reproducción.

Para una salida de audio óptima, utilice una miniclavija estéreo auricular de 3 contactos.

Inicie la reproducción

La fuente cambia automáticamente y se inicia la reproducción.

CD

Terminal de entrada USB

iPod/iPhone

ANDROID*2

Fuente seleccionable:

• KD-R971BT / KD-R871BT: CD/USB/USB-IPOD/ANDROID
• KD-R774BT / KD-R771BT: CD/USB/ ANDROID

Para En la placa frontal

Retroceder / avanzar rápidamente*3	Pulse y mantenga pulsado |◀◀/▶▶
Seleccionar una pista/archivo	Pulse |◀◀/▶▶
Seleccionar una carpeta*4	Pulse 2 ▲/1▼
Repetir reproducción*5	Pulse 4 repetidamente. TRACK RPT/ALL RPT : CD de audio TRACK RPT/FOLDER RPT/ALL RPT : Archivo MP3/WMA/AAC/WAV/FLAC ONE RPT/ALL RPT/RPT OFF : iPod o ANDROID
Reproducción aleatoria*5	Pulse 3 repetidamente. ALL RND/RND OFF : CD de audio FOLDER RND/ALL RND/RND OFF : Archivo MP3/WMA/AAC/WAV/FLAC SONG RND/ALL RND/RND OFF : iPod o ANDROID

*1 No deje el cable dentro del vehículo cuando no lo esté utilizando.
°22 Cuando conecte un dispositivo Android, se mostrará "Press [VIEW] to install JVC MUSIC PLAY APP". Siga las instrucciones para instalar la aplicación. Antes de la conexión, también puede instalar la versión más reciente de la aplicación JVC MUSIC PLAY en su dispositivo Android. (→ 20)
*3 Para ANDROID: Aplicable sólo cuando se selecciona [ AUTO MODE]. (→ 8)
*4 Para CD: Sólo para archivos MP3/WMA/AAC. Esto no funciona para iPod/ ANDROID.
*5 Para iPod/ ANDROID: Aplicable sólo cuando se selecciona [HEAD MODE]/[AUTO MODE]. (→ 8)

Seleccionar modo de control

Pulse 5reJIMODEte mientras está en una fuente USB-IPOD.

HEAD MODE: Controla el iPod desde esta unidad.

IPHONE MODE Controla el iPod desde el propio iPod. No obstante, podrá seguir controlando la reproducción/pausa o el salto de archivos desde esta unidad.

Pulse 5 USB i MODEte mientras está en una fuente ANDROID.

AUTO MODE: Controla el dispositivo Android desde esta unidad a través de la aplicación JVC MUSIC PLAY instalada en el dispositivo Android.

AUDIO MODE: Controla el dispositivo Android desde el propio Android a través de otras aplicaciones del reproductor de medios instalado en el dispositivo Android. No obstante, podrá seguir controlando la reproducción/pausa o el salto de archivos desde esta unidad.

Seleccionar Music drive

Pulse 5reperiModete.

Se reproducirán las canciones almacenadas en la siguiente unidad.

• Memoria interna o externa seleccionada de un smartphone (Clase de almacenamiento masivo).
• Unidad seleccionada de un dispositivo de múltiples unidades.

Seleccionar un archivo de una carpeta/lista

1 Pulse Q/→
2 Gire la rueda de volumen para seleccionar una carpeta/lista y luego púlsela.
3 Gire la rueda de volumen para seleccionar un archivo y luego púlsela.

Búsqueda rápida

Si existen numerosos archivos, puede realizar una búsqueda rápida.

Gire la rueda de volumen rápidamente para navegar por la lista con rapidez.

Búsqueda alfabética (solo para iPod):

Puede realizar la búsqueda de un archivo por el primer carácter.

Pulse 2 ▲ / 1 ▼ o gire rápidamente la rueda de volumen para seleccionar el carácter deseado (A a Z/ 0 a 9/ OTHERS).

- Seleccione "OTHERS" si el primer carácter no es una letra (A a Z) ni un número (0 a 9).

• Para volver al elemento de ajuste anterior, pulse / .
• Para cancelar, pulse y mantenga pulsado 9/5.
• Para iPod, aplicable solo cuando se selecciona [ HEAD MODE].
• Para ANDROID, aplicable solo cuando se selecciona [ AUTO MODE].

BLUETOOTH®

BLUETOOTH — Conexión

Perfiles Bluetooth compatibles

• Perfil manos libres (HFP)
• Perfil Avanzado de Distribución de Audio (A2DP)
• Perfil de Control Remoto de Audio/Video (AVRCP)
• Perfil del puerto en serie (SPP)
• Perfil de acceso a la guía telefónica (PBAP)

Códecs Bluetooth compatibles

• Cádec de sub-banda (SBC)
• Codificador avanzado de audio (AAC)

Conecte el micrófono

Emparejar y conectar por primera vez un dispositivo Bluetooth

1 Pulse SOURCEender la unidad.

2 Busque y seleccione "JVC UNIT" en el dispositivo Bluetooth.

"BT PAIRING" parpadea en la pantalla.

- En el caso de algunos dispositivos Bluetooth, puede ser necesario ingresar el número de identificación personal (código PIN) inmediatamente después de la búsqueda.

3 Realice (A) o (B) dependiendo del texto se que desplace en la pantalla.

En el caso de algunos dispositivos Bluetooth, la secuencia de emparejamiento puede diferir de lo descrito en los siguientes pasos.

(A) "[Nombre del dispositivo]" → "XXXXXX" → "VOL - YES" → "BACK - NO"

"XXXXXX" es una clave de 6 dígitos que se genera aleatoriamente durante cada emparejamiento.

1 Asegúrese de que la clave que aparece en la unidad coincida con la que aparece en el dispositivo Bluetooth.
2 Pulse la rueda de volumen para confirmar la clave.
3 Opere el dispositivo Bluetooth para confirmar la clave.

(B) "[Nombre del dispositivo]" "VOL - YES" "BACK - NO"

Pulse la rueda de volumen para iniciar el emparejamiento.

2 • Si "PAIRING" → "PIN 0000" aparece en la pantalla, ingrese el código PIN "0000" en el dispositivo Bluetooth.
Puede cambiar el código PIN deseado antes del emparejamiento. (→ 13)
- Si solo aparece "PAIRING", opere el dispositivo Bluetooth para confirmar el emparejamiento.

El mensaje "PAIRING COMPLETED" aparece cuando ha finalizado el emparejamiento; "✗" se iluminará cuando se establezca la conexión Bluetooth.

Se ilumina para mostrar la carga de la batería y la intensidad de la señal.*

* La funcionalidad depende del tipo de teléfono en uso.

• Esta unidad es compatible con Emparejamiento Simple y Seguro (SSP).
• Pueden registrarse (emparejarse) hasta 10 dispositivos en total.
• Una vez finalizado el procedimiento, el dispositivo Bluetooth quedará registrado en la unidad aunque la reinicialice. Para borrar el dispositivo emparejado, → 13, [DELETE PAIR].
• Pueden conectarse dos teléfonos y un dispositivo de audio Bluetooth a la vez.
• Algunos dispositivos Bluetooth pueden no conectarse automáticamente a la unidad después del emparejamiento. Conecte el dispositivo a la unidad manualmente.
• Si desea más información, consulte el manual de instrucciones del dispositivo Bluetooth.

BLUETOOTH®

Emparejamiento automático

La solicitud de emparejamiento (a través de Bluetooth) se activa automáticamente al conectar el siguiente dispositivo al terminal de entrada USB.

KD-R971BT / KD-R871BT: Dispositivo iPhone/ iPod touch/ Android

KD-R774BT/KD-R771BT: Dispositivo Android

Para el emparejamiento, pulse la rueda de volumen después de confirmar el nombre del dispositivo.

La solicitud de emparejamiento automático se activa únicamente si:

• Está activada la función Bluetooth del dispositivo conectado.
• [AUTO CNNT] está ajustado a [ON]. (→ 13)
• La aplicación JVC MUSIC PLAY está instalada en el dispositivo Android (→ 7) y la opción [AUTO MODE] seleccionada (→ 8).

BLUETOOTH — Teléfono móvil

Recibir una llamada

Cuando se recibe una llamada entrante:

• Para KD-R971BT:
  Los botones parpadean en el color que ha seleccionado en [ RING COLOR ]. (→ 11)
  Para KD-R871BT/ KD-R774BT/ KD-R771BT:
  Los botones parpadean en el patrón de parpadeo que ha seleccionado en [ RING ILLUMI]. (→ 11)
• Si AUTO ANSWER] está ajustado al tiempo seleccionado, la unidad contesta automáticamente la llamada. (→ 11)
  Durante una llamada:
• Para KD-R971BT:
  Los botones dejan de parpadean y se iluminan en el color que ha seleccionado en [ RING COLOR]. (→ 11)
  Para KD-R871BT/ KD-R774BT/ KD-R771BT:
  Los botones dejan de parpadear.
• Si apaga la unidad o extrae el panel frontal, la conexión Bluetooth se interrumpe.

Para En la placa frontal
Primera llamada entrante...

Contestar una llamada	Pulse 📋 - 🔒 o la rueda de volumen.
Rechazar una llamada	Mantenga pulsado 📋 - 🔒 o la rueda de volumen.
Finalizar una llamada	Mantenga pulsado 📋 - 🔒 o la rueda de volumen.

Mientras habla con la primera llamada entrante...

Responder a otra llamada entrante y dejar en espera la llamada actual	Pulse 📋 -¶ o la rueda de volumen.
Rechazar otra llamada entrante	Mantenga pulsado 📋 -¶ o la rueda de volumen.

BLUETOOTH®

Para En la placa frontal
Mientras tiene dos llamadas activas...
Finalizar la llamada actual y activar la llamada en espera	Mantenga pulsado 🔔 - 🔒 o la rueda de volumen.
Pase de la llamada actual a la llamada en espera y viceversa	Pulse 🔔 - 🔒.
Ajustar el volumen del teléfono [00] a [35](Predeterminado: [15])	Gire la rueda de volumen durante una llamada.Este ajuste no influirá en el volumen del resto de las fuentes.
Cambiar entre los modos manos libres y conversación privada	Pulse 🔔/⇨ durante una llamada.Las operaciones pueden variar dependiendo del dispositivo Bluetooth conectado.

Mejorar la calidad de voz

Mientras habla por teléfono....

1 Pulse y mantenga pulsado .

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla) y luego púlsela.

3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.

4 Pulse para salir.

Para volver al elemento de ajuste anterior, pulse Q/∅

Predeterminado:XX

MIC LEVEL	-10—+10(-4): La sensibilidad del micrófono aumenta a medida que aumenta el número.
NOISE RDCT -5	— +5(0): Ajuste el nivel de reducción de ruido hasta que el ruido que se escucha durante una conversación telefónica sea mínimo.
ECHO CANCEL -5	— +5(0): Ajuste el tiempo de retardo de cancelación de eco hasta que el eco que escucha durante una conversación telefónica sea mínimo.

Realice los ajustes para recibir una llamada

1 Pulse para ingresar al modo Bluetooth.
2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla) y luego púlsela.
3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.

Para volver al elemento de ajuste anterior, pulse Q/∅

Predeterminado: XX

SETTINGS
AUTO ANSWER	01 SEC—30 SEC: La unidad contesta automáticamente las llamadas entrantes en el tiempo seleccionado (en segundos). ;OFF: Se cancela.
RING COLOR	(Para KD-R971BT)COLOR01 —COLOR49 (COLOR 08): Selecciona el color de la luz de los botones para notificación cuando se recibe una llamada entrante y durante la llamada. ;OFF: Se cancela.
RING ILLUMI	(Para KD-R871BT / KD-R774BT / KD-R771BT)BLINK 1 — BLINK 5 BLINK 2): Selecciona el patrón de parpadeo de los botones para notificación cuando se recibe una llamada entrante. ;OFF: Se cancela.

BLUETOOTH®

Realizar una llamada

Puede realizar una llamada desde el historial de llamadas, la guía telefónica o mediante marcación del número. La llamada con marcación por voz también es posible si su teléfono móvil dispone de esta función.

1 Pulse para ingresar al modo Bluetooth.

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla) y luego púlsela.

3 Repita el paso step 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.

Para volver al elemento de ajuste anterior, pulse R/3

RECENT CALL	(Solo si el teléfono es compatible con PBAP)1 Presione la rueda de volumen para seleccionar un nombre o un número de teléfono.• “<” indica llamada recibida, “>” indica llamada realizada, “M” indica llamada perdida.• El mensaje “NO HISTORY” aparece si no existe un historial de llamadas o número de llamada registrado.2 Pulse la rueda de volumen para llamar.
PHONEBOOK	(Solo si el teléfono es compatible con PBAP)1 Pulse 2 ▲ara telecionar la letra que desee (A a Z, 0 a 9, y OTHERS).• Aparece “OTHERS” si el primer carácter no es una letra (A a Z) ni un número (0 a 9).2 Gire la rueda de volumen para seleccionar un nombre y, a continuación, pulse la rueda.3 Gire la rueda de volumen para seleccionar un número de teléfono y, a continuación, pulse la rueda para hacer la llamada.• La guía telefónica del teléfono conectado se transfiere automáticamente a la unidad cuando se realiza el emparejamiento.• Esta unidad puede visualizar solamente letras sin acento. (Las letras acentuadas tal como la “Ú” se muestra como “U”.)
DIAL NUMBER	1 Gire la rueda de volumen para seleccionar un número (0 a 9) o un carácter ( , +).2 Pulse i ▲para indicar la posición de ingreso.Repita los pasos 1 y 2 hasta finalizar el ingreso del número telefónico.3 Pulse la rueda de volumen para llamar.
VOICE	Pronuncie el nombre del contacto al que desea llamar o el comando de voz para controlar las funciones del teléfono. (→ Realice una llamada mediante reconocimiento de voz)

Realice una llamada mediante reconocimiento de voz

1 Pulse y mantenga pulsado para activar el teléfono conectado.
2 Pronuncie el nombre del contacto al que desea llamar o el comando de voz para controlar las funciones del teléfono.

- Las características de reconocimiento de voz compatibles varían según el teléfono. Si desea más información, consulte el manual de instrucciones del teléfono conectado.

- Esta unidad también es compatible con las funciones de asistente personal inteligente de iPhone.

Ajustes en la memoria

Almacenar un contacto en la memoria

Puede guardar hasta 6 contactos en los botones numéricos (1 a6).

1 Pulse para ingresar al modo Bluetooth.
2 Gire la rueda de volumen para seleccionar [ RECENT CALL], [PHONEBOOK] o [DIAL NUMBER] y luego púlsela.
3 Gire la rueda de volumen para seleccionar un contacto o ingrese un número de teléfono. Si se ha seleccionado un contacto, pulse la rueda de volumen para que aparezca el número de teléfono.
4 Pulse y mantenga pulsado uno de los botones numéricos (1 a 6). Aparece "MEMORY P(número de preajuste seleccionado)" cuando se guarda el contacto.

Para borrar un contacto de la memoria preajustada, seleccione [DIAL NUMBER] en el paso 2 y almacene un número en blanco.

Realizar una llamada desde la memoria

1 Pulse para ingresar al modo Bluetooth.
2 Pulse uno de los botones numéricos (1 a 6).
3 Pulse la rueda de volumen para llamar.

Aparece "NO PRESET" si no hay ningún contacto guardado.

BLUETOOTH®

Ajustes del modo Bluetooth

1 Pulse y mantenga pulsado
2 Gire la rueda de volumen para seleccionar [ BLUETOOTH] y luego púlsela.
3 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla) y luego púlsela.
4 Repita el paso 3 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.

5 Pulse para salir.

Para volver al elemento de ajuste anterior, pulse R/∅

Predeterminado: XX

PHONE*1	Selecciona el teléfono o el dispositivo de audio que desea conectar o desconectar.
AUDIO*1	Al conectarse, aparece “✗” delante del nombre del dispositivo.
APPLICATION*1	Muestra el nombre del teléfono conectado utilizando la aplicación JVC Smart Music Control *2.Al conectarse, aparece “✗” delante del nombre del dispositivo.
DELETE PAIR	1 Gire la rueda de volumen para seleccionar el dispositivo a eliminar y, a continuación, púlsela.2 Gire la rueda de volumen para seleccionar [ YES] o [NO] y luego púlsela.
SET PINCODE(0000)	Cambia el código PIN (hasta 6 dígitos).1 Gire la rueda de volumen para seleccionar un número.2 Pulse I←para →met la posición de ingreso.Repita los pasos 1 y 2 hasta terminar de ingresar el código PIN.3 Pulse la rueda de volumen para confirmar.
AUTO CNNCT ON	____: La unidad restablecerá automáticamente la conexión cuando el dispositivo Bluetooth conectado en último término vuelva dentro del rango.;OFF: Se cancela.
AUTO PAIR ON	____: La unidad empareja automáticamente el dispositivo Bluetooth compatible (iPhone/ iPod touch/dispositivo Android) cuando se lo conecta a través del terminal de entrada USB. Esta función podrá no estar disponible, dependiendo del sistema operativo del dispositivo conectado.;OFF: Se cancela.
INITIALIZE YES	: Inicializa todos los ajustes Bluetooth (incluyendo el emparejamiento almacenado, directorio telefónico y etc.).;NO: Se cancela.
INFORMATION	MY BT NAME: Muestra el nombre de la unidad (JVC UNIT).;MY ADDRESS: Muestra la dirección de la unidad.

*1 Solo se pueden conectar un máximo de dos teléfonos con Bluetooth y un dispositivo de audio con Bluetooth a la vez.

*2 JVC Smart Music Control ha sido diseñada para ver el estado del receptor para automóvil JVC y realizar operaciones de control simples en los teléfonos inteligentes que ejecutan Android.

Si desea conocer las operaciones de JVC Smart Music Control, visite el sitio web de JVC: http://www.jvc.net/cs/car/.

Modo de comprobación de compatibilidad Bluetooth

Puede comprobar la conectividad del perfil compatible entre el dispositivo Bluetooth y la unidad.

- Asegúrese de que no haya ningún dispositivo Bluetooth emparejado.

1 Pulse y mantenga pulsado .
Aparece "BLUETOOTH"→ "CHECK MODE". "SEARCH NOW USING PHONE"→ "PIN IS 0000" se desplazan en la pantalla.

2 Busque y seleccione "JVC UNIT" en el dispositivo Bluetooth en el lapso de 3 minutos.

3 Realice (A), (B) o (C) dependiendo de los datos mostrados en la pantalla.

(A) "PAIRING" → "XXXXXX" (Clave de paso de 6 dígitos): Asegúrese de que la clave de paso que aparece en la unidad coincida con la que aparece en el dispositivo Bluetooth y, a continuación, opere el dispositivo Bluetooth para confirmar la clave de paso.
(B) "PAIRING" → "PIN IS 0000": Ingrese "0000" en el dispositivo Bluetooth.
(C) "PAIRING": Opere el dispositivo Bluetooth para confirmar el emparejamiento.

Una vez realizado el emparejamiento, aparece "PAIRING OK" → "[Nombre del dispositivo]" y se inicia la comprobación de compatibilidad con Bluetooth.

Si aparece "CONNECT NOW USING PHONE", opere el dispositivo Bluetooth para que se pueda continuar el acceso al directorio telefónico.

"TESTING" parpadea en la pantalla.

El resultado de la conectividad parpadea en la pantalla.

"PAIRING OK" y/o "H.FREE OK"*1 y/o "A.STREAM OK"*2 y/o "PBAPOK"*3 : Compatible

*1 Compatible con el Perfil Manos Libres (HFP, Hands-Free Profile)
*2 Compatible con el Perfil Avanzado de Distribución de Audio (A2DP, Advanced Audio Distribution Profile)
*3 Compatible con el Perfil de acceso a la guía telefónica (PBAP, Phonebook Access Profile) Después de 30 segundos, aparece "PAIRING DELETED" para indicar que se ha eliminado el emparejamiento y la unidad sale del modo de comprobación.
- Para cancelar, pulse y mantenga pulsado SOURCE-⊕ para apagar la unidad y luego vuélvala a encender.

BLUETOOTH®

BLUETOOTH — Audio

Reproductor de audio a través de Bluetooth

1 Pulse SOURCE veces para seleccionar BT AUDIO.
2 Opere el reproductor de audio Bluetooth para comenzar la reproducción.

Para En la placa frontal
Reproducción / pausa Pulse la rueda de volumen.

Seleccione un grupo o carpeta	Pulse 2 ▲ / 1 ▼.
Omisión hacia atrás / hacia delante	Pulse ◀◀◀ / ►▶▶.
Retroceder / avanzar rápidamente	Pulse y mantenga pulsado ◀◀◀ / ►▶▶.
Repetir reproducción Pulse	4 ←repetidamente. TRACK RPT, ALL RPT, RPT OFF
Reproducción aleatoria	Pulse 3 ✗ repetidamente. GROUP RND, ALL RND, RND OFF
Seleccionar un archivo de una carpeta/lista	Consulte el apartado “Seleccionar un archivo de una carpeta/lista” que aparece en la página 8.

Las operaciones y las indicaciones en pantalla difieren según su disponibilidad en el dispositivo conectado.

AJUSTES DE AUDIO

Seleccionar un ecualizador preajustado

Pulse EQBASSmente.

(o)

Pulse EQ-BASS y, a continuación, gire la rueda de volumen antes de que transcurran 5 segundos.

Ecualizador preajustado:

FLAT (predeterminado)/HARD ROCK /POP /HIP HOP / R&B /JAZZ /CLASSICAL/USER

Almacenar sus propios ajustes de sonido

1 Pulse y mantenga pulsado EQUAAS Ceder a la configuración EASY EQ.
2 Gire la rueda de volumen para seleccionar un elemento y, a continuación, púlsela.
Consulte [EASY EQ] para la configuración (→ 15) y el resultado se guarda en [USER].

- Para volver al elemento de ajuste anterior, pulse /

- PulseEQ-BASS para salir.

Otros ajustes

1 Pulse y mantenga pulsado
2 Gire la rueda de volumen para seleccionar un elemento (→ 15) y, a continuación, púlsela.
3 Repita el paso step 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.

4 Pulse para salir.

Para volver al elemento de ajuste anterior, pulse R/∅

AJUSTES DE AUDIO

EQ SETTING
EQ PRESET	Selecciona un equalizador predefinido adeuado para el género musical. (Seleccione [USER] para utilizing los ajustes realizados en [EASY EQ] o [PRO EQ].)FLAT /HARD ROCK /POP /HIP HOP/R&B /JAZZ /CLASSICAL /USER
EASY EQ	Ajuste su propia configuración de sonido. Los ajustes se guardan en [USER].Los ajustes realizados afectan a los ajustes actuales de [PRO EQ].SUB.W SP*1*2: 00a+06 (Predeterminado: 03SUB.W*1*3: -50a+10 _00BASS LVL: -09a+09 _00MID LVL: -09a+09 _00TRE LVL: -09a+09 _00
PRO EQ	Ajuste su propia configuración de sonido. Los ajustes se guardan en [USER].Los ajustes realizados afectan a los ajustes actuales de [EASY EQ].
62.5HZ
LVL -09a +09 (00): Ajusta el volumen a programarse para cada fuente.(Antes de realizar un ajuste, seleccione la fuente que desea ajustar.)
BASS EXT ON: Activa la ampliación de graves. ;BASS EXT OFF: Se cancela.
100HZ / 160HZ / 250HZ / 400HZ / 630HZ / 1KHZ / 1.6KHZ / 2.5KHZ / 4KHZ / 6.3KHZ / 10KHZ / 16kHZ
LVL -09a +09 (00): (Véase arriba)
Q FACTOR
Q 1.35/Q 1.50/Q 2.00 Ajusta el factor de calidad.
AUDIO
BASS BOOST	+01— +05 : Selecciona su nivel de refuerzo de graves preferido. ;OFF :Se cancela.
LOUD 01	/ 02 Refuerza las frecuencias altas o bajas para producir un sonido bien balanceado a bajos niveles de volumen. ;OFF :Se cancela.

SUB.W LEVEL*1	SPK-OUT*2	(No aplicable si se ha seleccionado crossover de 3 vias.)00 a +06 (+03): Ajusta el nivel de salida del subwoofer conectado a través del cable del altavoz. (→27)
	PRE-OUT*3	-50 a +10(00): Ajusta el nivel de salida del subwoofer conectado a los terminales de salida de línea (SW o REAR/SW) a través del amplificador externo. (→27)
SUB.W*3	ON / OFF: Activa o desactiva la salida del subwoofer.
FADER	{No aplicable si se ha seleccionado crossover de 3 vías.}R15 — F15(00): Ajusta el balance de salida de los altavoces delanteros y traseros.
BALANCE*4	L15 — R15(00): Ajusta el balance de salida de los altavoces izquierdo y derecho.
VOL ADJUST -15	— +06(00): Preajuste el nivel de volumen inicial de cada fuente (al compararse con el nivel de volumen de FM). Antes del ajuste, seleccione la fuente que desea ajustar.
AMP GAIN LOW POWER : Limita el nivel de volumen máximo a 25. (Selecciónel si la potencia máxima de cada altavoz es inferior a 50 W, con el fin de evitar posibles daños en los altavoces.) ;HIGH POWER: El nivel máximo de volumen es 35.
SPK/PRE OUT	{No aplicable si se ha seleccionado crossover de 3 vías.)Dependiendo del método de conexión del altavoz, seleccione la configuración apropiada para obtener la salida deseada. (→16, Ajustes salida altavoz)
SPK SIZE	Se muestran los elementos de ajuste de crossover de 2 vías o de 3 vías, dependiendo del tipo de crossover seleccionado (consulte X'OVER TYPE ] más abajo).
X' OVER	(→17, Ajustes de crossover)Por defecto, se ha seleccionado el tipo crossover de 2 vías.
X' OVER TYPE Precaución : Ajuste el volumen antes de cambiar X'OVER TYPE para evitar un repentino aumento o disminución del nivel de volumen.
X' OVER 2-WAY	{Se visualiza solo si está seleccionado [X'OVER 3-WAY]}YES: Selecciona el tipo crossover de dos vías.;NO: Se cancela.
X' OVER 3-WAY	{Se visualiza solo si está seleccionado [X'OVER 2-WAY]}YES: Selecciona el tipo crossover de tres vías.;NO: Se cancela.

*1 Se visualiza sólo cuando SUB.W] se ajusta a [ON].
*2 Para crossover de 2 vías: Se visualiza sólo cuando [SPK/PRE OUT] se ajusta a SUB.W/SUB.W]. (→ 16)
*3 Para crossover de 2 vías: Se visualiza sólo cuando [SPK/PRE OUT se ajusta a [ REAR/SUB.W ] o [SUB.W/SUB.W ]. (→ 16)
*4 El ajuste no afecta a la salida del subwoofer.

ESPAÑOL

AJUSTES DE AUDIO

SND EFFECT
ENHANCE	(No aplicable para la fuente TUNER.)SML/ MED/ LRG: Aumenta virtualmente el espacio acústico. ;OFF: Se cancela.
RESPONSE LV1	/LV2/LV3: Hace que el sonido sea virtualmente más realista. ;OFF: Se cancela.
SOUND LIFT LV1	/LV2/LV3: Realiza el ajuste virtual de la posición de escucha del sonido emitido por los altavoces. ;OFF: Se cancela.
VOL LINK EQ ON	: Refuerza la frecuencia para reducir el ruido proveniente del exterior del vehículo o elrido producido por los neumáticos. ;OFF: Se cancela.
K2	(No aplicable para la fuente TUNER ni para la fuente AUX.)ON: Para mejorar la calidad del sonido de la música comprimida. ;OFF: Se cancela.

Ajustes salida altavoz

(Solo para X' OVER 2-WAY)

Seleccione la configuración de salida para los altavoces [SPK/PRE OUT], basándose en el método de conexión del altavoz.

Conexión a través de los terminales de salida de línea

Para conexiones a través de un amplificador externo. (→ 27)

(Para KD-R971BT)

Configuración de [SPK/PRE OUT]	Señal de audio a través de la terminal de salida de línea
	FRONT REAR SW
REAR/REAR (predeterminado)	Salida de los altavoces delanteros	Salida de los altavoces traseros Salida del subwoofer
REAR/SUB.W	( No disponible ) ( No disponible ) ( No disponible )
SUB.W/SUB.W	Salida de los altavoces delanteros	L (izquierdo): Salida del subwoofer R (derecho): (Silencio)	Salida del subwoofer

(Para KD-R871BT)

Configuración de [SPK/PRE OUT]	Señal de audio a través de la terminal de salida de línea
	FRONT REAR/SW
REAR/REAR	Salida de los altavoces delanteros Salida de los altavoces traseros
REAR/SUB.W (predeterminado)	Salida de los altavoces delanteros Salida del subwoofer
SUB.W/SUB.W	Salida de los altavoces delanteros Salida del subwoofer

(Para KD-R774BT / KD-R771BT)

Configuración de [SPK/PRE OUT]	Señal de audio a través de la terminal de salida de línea
	REAR/SW
REAR/REAR	Salida de los altavoces traseros
REAR/SUB.W (predeterminado)	Salida del subwoofer
SUB.W/SUB.W	Salida del subwoofer

Conexión a través de los cables de los altavoces

Para conexiones que no utilizan un amplificador externo. No obstante, con estos ajustes puedes gozar también de la salida del subwoofer. (→ 27)

Configuración de [SPK/PRE OUT]	Señal de audio a través del cable del altavoz trasero
	L (izquierdo) R (derecho)
REAR/REAR	Salida de los altavoces traseros Salida de los altavoces traseros
REAR/SUB.W	Salida de los altavoces traseros Salida de los altavoces traseros
SUB.W/SUB.W	Salida del subwoofer (Silencio)

Si se selecciona [SUB.W/SUB.W]:

• Se selecciona [HIGH 120HZ] en [SUB.W LPF] y [THROUGH] no está disponible.
• Se selecciona [R02] en [FADER] y el rango seleccionable es de [R15] a [00].

AJUSTES DE AUDIO

Ajustes de crossover

A continuación se describen los elementos de ajuste disponibles para crossover de 2 vías y crossover de 3 vías.

▲ Precaución

Seleccione el tipo de crossover de acuerdo con la conexión de los altavoces.

(→ 27)

Si selecciona un tipo incorrecto:

- Se podrán dañar los altavoces.

- El nivel de sonido de salida puede ser extremadamente alto o bajo.

SPK SIZE (tamaño del altavoz)

Selecciona, dependiendo del tamaño del altavoz conectado, el rendimiento óptimo.

• Los ajustes de frecuencia y pendiente se definen automáticamente para el crossover del altavoz seleccionado.
• Si se selecciona [NONE] para [TWEETER] de [FRONT], [REAR] y [SUBWOOFER] para [SPK SIZE], el ajuste [X'OVER] del altavoz seleccionado no estará disponible.

X' OVER (crossover)

[FRQ]/ [HPF FRQ]/ [LPF FRQ]:

Ajusta la frecuencia de cruce de los altavoces seleccionados (filtro de paso alto o de paso bajo).
- Si se selecciona [THROUGH], todas las señales se envían a los altavoces seleccionados.

Ajusta la pendiente de cruce.

- Puede seleccionarse solo si se seleccionó un ajuste distinto de [THROUGH] para la frecuencia de cruce.

[PHASE]:

Selecciona la fase de la salida del altavoz de acuerdo con la salida del otro altavoz.

[GAIN LEFT]/[GAIN RIGHT]/[GAIN:

Ajusta el volumen de salida del altavoz seleccionado.

Elementos de ajuste de crossover de 2 vías

SPK SIZE
FRONT SIZE	8CM/ 10CM/ 12CM/ 13CM/ 16CM/ 17CM/ 18CM/ 4×6"/5×7"/ 6×8"/ 6×9"/7×10"
	TWEETER SML/MID/LRG/NONE (no conectado)
REAR*1	8CM/ 10CM/ 12CM/ 13CM/ 16CM/ 17CM/ 18CM/ 4×6"/ 5×7"/ 6×8"/ 6×9"/7×10"/ NONE (no conectado)
SUBWOOFER*2*3	16CM/ 20CM/ 25CM/ 30CM/ 38CM OVER' NONE (no conectado)

X'OVER

TWEETER FRQ		1KHZ/ 1.6KHZ/ 2.5KHZ/ 4KHZ/5KHZ/ 6.3KHZ/ 8KHZ/10KHZ/12.5KHZ
	GAIN LEFT	-08DB aQ0DB
	GAIN RIGHT	-08DB aQ0DB
FRONT HPF FRQ		30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SLOPE	-06DB/-12DB/-18DB/-24DB
	GAIN	-08DB aQ0DB
REAR HPF*1	FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SLOPE	-06DB/-12DB/-18DB/-24DB
	GAIN	-08DB aQ0DB
SUB.W LPF*2*3	FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SLOPE	-06DB/-12DB/-18DB/-24DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN -08DB	aQ0DB

*1 Se visualiza sólo cuando [SPK/PRE OUT] se ajusta a [REAR/REAR] o [REAR/SUB.W]. (→ 16)
*2 ParaKD-R871BT/KD-R774BT/KD-R771BT: Se visualiza sólo cuando [SPK/PRE OUT] se ajusta a [REAR/SUB.W] o [SUB.W/SUB.W]. (→ 16)
*3 Se visualiza sólo cuando [SUB.W] se ajusta a [ON]. (→ 15)

ESPAÑOL

AJUSTES DE AUDIO

Elementos de ajuste de crossover de 3 vías

SPK SIZE
TWEETER	SML/MID/LRG
MID RANGE	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6"/5×7",6×8"/6×9"
WOOFER*	16CM/20CM/25CM/30CM/38CM OVER/NONE(no conectado)
X'OVER
TWEETER HPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	SLOPE	-06DB/-12DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN	-08DBa00DB
MID RANGE	HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	HPF SLOPE	-06DB/-12DB
	LPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ/THROUGH
	LPF SLOPE	-06DB/-12DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN	-08DBa00DB
WOOFER*	LPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SLOPE	-06DB/-12DB
	PHASE	REVERSE(180°)/NORMAL(0°)
	GAIN	-08DBa00DB

* Se visualiza sólo cuando [SUB.W] se ajusta a [ON]. (→ 15)

AJUSTES DE VISUALIZACIÓN

KD-R971BT

KD-R871BT / KD-R774BT / KD-R771BT

1 Pulse y mantenga pulsado.

2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla) y luego púlsela.

3 Repita el paso step 2 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.

4 Pulse para salir.

Para volver al elemento de ajuste anterior, pulse Q/∅

Predeterminado: XX

DISPLAY

DIMMER

Oscurece la iluminación de la pantalla y de los botones. OFF: El dimmer está desactivado. ON: El dimmer está activado. El brillo cambia a la configuración [NIGHT]. (→9, [BRIGHTNESS]) DIMMER TIME: Establece el tiempo de activación y desactivación del dimmer. 1 Gire la rueda de volumen para ajustar el tiempo de activación [ON] y luego presione la rueda. 2 Gire la rueda de volumen para ajustar el tiempo de activación [OFF] y luego presione la rueda. (Predeterminado: ON: 18:00 o 6:00 PM [ OFF]: 6:00 o 6:00 AM) AUTO: El dimmer se enciende y se apaga automáticamente cuando se apagan o encienden los faros del vehículo.

AJUSTES DE VISUALIZACIÓN

BRIGHTNESS	Ajuste separadamente el brillo de los botones y de la pantalla para uso diurno y nocturno.1 DAY / NIGHT: Selecciona ajuste diurno o nocturno.2 Selecciona una zona. (→8)3 Ajusta el nivel de brillo (00 a 31).(Predeterminado: KD-R971BT: DAY: 31; NIGHT: 11KD-R871BT /KD-R774BT /KD-R771BT :BUTTON ZONE: DAY: 25; NIGHT: 09DISP ZONE: DAY: 31; NIGHT: 12)
SCROLL *2	ONCE: Desplaza una vez la información en pantalla.; AUTO: El desplazamiento se repite a intervalos de 5 segundos.; OFF: Se cancela.
COLOR (para KD-R971BT)
PRESET	Seleccione el color para la pantalla y la iluminación de los botones de forma separada.Color predeterminado:ALL ZONE: [COLOR 08], DISP ZONE: [COLOR 01],ZONE 1: [COLOR 08], ZONE 2: [COLOR 46]1 Selecciona una zona. (→8)2 Seleccione un color para la zona seleccionada.COLOR 01 aCOLOR 49USER: Se muestra el color que ha creado para DAY COLOR ] o[NIGHT COLOR].COLOR FLOW01 a COLOR FLOW03: El color cambia según las velocidades.GROOVE/ TECHNQ EMOTION/RELAX/ SPECTRUM/ SWEEP/ POP: Se muestra el patrón del color seleccionado.*3(Puede seleccionarse sólo si se selecciona[ALL ZONE] en el paso 1.)

*1 Se requiere la conexión del cable de control de iluminación. (-27)

*2 Algunos caracteres o símbolos no se mostrarán correctamente (o aparecerán en blanco).

*3 Si se selecciona uno de estos patrones de color, el color de la iluminación de [ZONE 1], [DISP ZONE], [ZONE 2] cambiará al color predeterminado.

DAY COLOR	Guarda sus propios colores para el día y la noche para las diferentes zonas.1 Selecciona una zona. (→8)2 RED / GREEN / BLUE Seleccione un color primario.3 00 a31 : Seleccione el nivel.
NIGHT COLOR	Repita los pasos 2 y 3 para todos los colores primarios.Su ajuste se guarda en [ USER] para [PRESET].Si seleccionó [ 00 ] para todos los colores primarios para [DISP ZONE], no aparecerá nada en la pantalla.
COLOR GUIDE	ON : Cambia la iluminación de los botones y de la pantalla cuando se realizan ajustes en el menú y la búsqueda de lista. La zona de visualización cambia automáticamente según el nivel de volumen. ; OFF: Se cancela.

[NIGHT COLOR] o [DAY COLOR] cambian al encender o apagar los faros de su vehículo.

REFERENCIAS

■ Mantenimiento

Limpieza de la unidad

Limpie la suciedad de la placa frontal con un paño suave o paño de silicona seco.

Limpieza del conector

Desmonte la placa frontal y limpie el conector con un palillo de algodón, teniendo cuidado de no dañarlo.

Conector (en el reverso de la placa frontal)

Cómo manipular los discos:

• No toque la superficie de grabación del disco.
• No pegue cinta etc. sobre el disco ni utilice un CD con cinta pegada sobre él.
• No utilice accesorios para el disco.
• Limpie desde el centro del disco hacia el exterior.
• Limpie el disco con un paño seco o de silicona. No utilice disolventes.
• Cuando extraiga los discos de esta unidad, tire de estos en sentido horizontal.
• Antes de insertar un disco, quite las rebabas de los bordes del orificio central y del borde exterior.

■ Más información

Visite también el siguiente sitio web para:

• Últimas actualizaciones de firmware y lista de los últimos elementos compatibles
• Aplicación Android™ JVC MUSIC PLAY
• Cualquier otra información más reciente

General

- Esta unidad puede reproducir sólo los siguientes CD:

• Reproducción DualDisc: El lado no DVD de un "DualDisc" no es compatible con la norma "Compact Disc Digital Audio". Por consiguiente, no se recomienda usar en este producto, el lado no DVD de un DualDisc.
• Encontrará información detallada y notas acerca de los archivos de audio que pueden reproducirse en el manual en línea en el siguiente sitio web: http://www.jvc.net/cs/car/.

Archivos reproducibles

- Archivos de audio que pueden reproducirse:

KD-R971BT / KD-R871BT: MP3 (.mp3)/ WMA (.wma)/ AAC (.aac)

KD-R774BT / KD-R771BT: MP3 (.mp3)/ WMA (.wma)

• Medio de disco reproducible: CD-R/CD-RW/CD-ROM
• Formato de archivo de disco reproducible: ISO 9660 Nivel 1/2, Joliet, nombre de archivo largo.
• Sistema de archivos del dispositivo USB reproducible: FAT12, FAT16, FAT32

Aunque los archivos de audio cumplan con los criterios mencionados arriba, la reproducción podría no ser posible dependiendo de los tipos o condiciones del medio o dispositivo.

El archivo AAC (.m4a) contenido en un dispositivo USB o en un CD codificado por iTunes no puede reproducirse en esta unidad.

Discos no reproducibles

• Discos que no son redondos.
• Discos con la superficie de grabación pintada o discos sucios.
• Discos grabables/reescribibles que no hayan sido finalizados.
• CD de 8 cm. Si intenta insertarlo con un adaptador podrán causar fallos de funcionamiento.

Acerca de los dispositivos USB

- Esta unidad puede reproducir los siguientes archivos guardados en un dispositivo de clase de almacenamiento masivo USB:

KD-R971BT / KD-R871BT: MP3/ WMA/ AAC/ WAV/ FLAC

KD-R774BT / KD-R771BT: MP3/WMA/WAV/FLAC

• No es posible conectar un dispositivo USB a través de un concentrador USB.
• La conexión con un cable de más de 5 m de largo puede ocasionar una reproducción anormal.
• Esta unidad no puede reconocer ningún dispositivo USB cuyo régimen sea distinto de 5 V y que exceda de 1,5 A.

REFERENCIAS

Acerca del iPod/iPhone

Made for

• iPod touch (2nd, 3rd, 4th y 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th y 7th generation)
• iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C, 6, 6 Plus
• No se puede navegar a través de archivos de video en el menú "Videos" en [HEAD MODE].
• El orden de canciones mostrado en el menú de selección de esta unidad puede diferir del que se encuentra en el iPod/iPhone.
• Según la versión del sistema operativo del iPod/iPhone, algunas funciones podrían no estar disponibles en esta unidad.

Acerca del dispositivo Android

• Esta unidad es compatible con Android OS 4.1 y superior.
• Algunos dispositivos Android (con OS 4.1 y superior) pueden no ser completamente compatibles con Android Open Accessory (AOA) 2.0.
• Si el dispositivo Android es compatible con dispositivos de clase de almacenamiento masivo y con AOA 2.0, esta unidad siempre reproducirá con prioridad a través de AOA 2.0.

Acerca de Bluetooth

• Dependiendo de la versión Bluetooth del dispositivo, algunos dispositivos pueden no conectarse a esta unidad.
• Esta unidad puede no funcionar con algunos dispositivos Bluetooth.
• Las condiciones de la señal varían dependiendo del entorno.

Letras cirílicas disponibles

Cambiar la información en pantalla

Cada vez que pulsa, información en pantalla cambia.
- Si la información no está disponible o no está registrada, aparecerá "NO TEXT", "NO NAME", u otra información (por ej., nombre de la emisora).

FM o AM	Frecuencia Día/Reloj
	(Disponible solo para emisoras del FM Radio Broadcast Data System)Nombre de la emisora (PS) Frecuencia Tipo de programa (PTY) → Radio texto+→Día/Reloj → Medición de nivel →Medición de nivel con sincronización de brillo *1 o Medición de nivel con sincronización de color *2 → (vuelta al comienzo)

CD ₀ USB (Para CD-DA)

	Tiempo de reproducción -Día/Reloj Nombre del disco → Título de la pista→Medición de nivel → Medición de nivel con sincronización de brillo*1 o Medición de nivel con sincronización de color*2 → (vuelta al comienzo)
	(Para archivos MP3/WMA/AAC/WAV/FLAC)Tiempo de reproducción -Día/Reloj Título del álbum/Artista Titulo de la pista→Nombre de la carpeta/archivo → Medición de nivel → Medición de nivel con sincronización de brillo*1 o Medición de nivel con sincronización de color*2 → (vuelta al comienzo)
USB-IPODO ANDROID	Tiempo de reproducción -Día/Reloj Título del álbum/Artista Titulo de la pista→Medición de nivel → Medición de nivel con sincronización de brillo*1 o Medición de nivel con sincronización de color*2 → (vuelta al comienzo)
AUX	AUX -Día/Reloj Medición de nivel Medición de nivel con sincronización de brillo *1 oMedición de nivel con sincronización de color*2 → (vuelta al comienzo)
BT AUDIO	Tiempo de reproducción -Día/Reloj Título del álbum/Artista Titulo de la pista→Medición de nivel → Medición de nivel con sincronización de brillo*1 o Medición de nivel con sincronización de color*2 → (vuelta al comienzo)

*1 Para KD-R871BT / KD-R774BT / KD-R771BT: El brillo de iluminación de los botones cambia y se sincroniza con el nivel de sonido.
*2 Para KD-R971BT: El color de iluminación de los botones y de la pantalla cambia y se sincroniza con el nivel de sonido.

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Síntoma Solución
General	El sonido no se escucha. • Ajuste el volumen al nivel óptimo.• Inspeccione los cables y las conexiones.
	Aparece "MISWIRING CHECK WIRING THEN PWR ON".	Apague la unidad y luego compruebe que los terminales de los cables de altavoz estén correctamente aislados. A continuación, vuelva a encender la unidad.
	Aparece "PROTECTING SEND SERVICE".	Lleve la unidad al centro de servicio más cercano.
	La fuente no se puede seleccionar.	Verifique el ajuste [ SRC SELECT]. (→4)
Radio	• Recepción de radio deficiente.• Ruidos estáticos mientras se escucha la radio.	Conecte firmemente la antena.
CD / USB / iPod	El disco no puede ser expulsado.	Pulse y mantenga pulsado ▲ para forzar la expulsión del disco. Tenga cuidado de no dejar caer el disco cuando sea expulsado.
	Aparece "IN DISC". Asegúrese de que no hay ningún obstáculo en la ranura de carga cuando se expulsa el disco.
	"PLEASE" y "EJECT" aparecen alternativamente.	Pulse ▲, luego inserte un disco correctamente.
	El orden de reproducción no es el que se esperaba.	El orden de reproducción se determina por el nombre del archivo (USB) o por el orden de grabación de los archivos (disco).
	El tiempo de reproducción transcurrido no escorrecto.	Esto depende del proceso de grabación anterior.
	Aparece "NOT SUPPORT" y se omiten las pistas.	Compruebe que la pista sea de un formato reproducible. (→20)
	El mensaje "READING" sigue destellando.	• No utilice demasiados niveles de jerarquías y carpetas.• Cargue el disco o vuelva a conectar el dispositivo USB.

Síntoma Solución
CD / USB / iPod	“CANNOT PLAY” parpadea y/o el dispositivo conectado no se puede detectar.	Verifique si el dispositivo conectado es compatible con esta unidad y asegúrese de que los archivos estén en formatos compatibles. (→20)Vuelva a conectar el dispositivo.
	El iPod/iPhone no se enciende o no funciona.	Verifique la conexión entre esta unidad y el iPod/iPhone.Desconecte y realice el reinicio forzado del iPod/iPhone.
	“LOADING” aparece al acceder al modo búsqueda presionandoQ/⇒	Esta unidad está preparando todavía la lista de música del iPod/iPhone.Puede que tarde un poco, inténtelo de nuevo más tarde.
	No se visualizan los caracteres correctos.	Esta unidad visualiza sólo letras mayúsculas, números, y un número limitado de símbolos.Dependiendo del idioma en pantalla que haya seleccionado en (→4), algunos caracteres podrían no visualizarse correctamente.
ANDROID	El sonido no se escucha durante la reproducción.El sonido se genera solo por el dispositivo Android.	Vuelva a conectar el dispositivo Android.Si está en [AUDIO MODE], arranque la aplicación de cualquier reproductor de medios en el dispositivo Android e inicie la reproducción.Si está en [AUDIO MODE], vuelva a arrancar la aplicación del reproductor de medios actual o utilice otra aplicación.Vuelva a iniciar el dispositivo Android.Si con esto no se consigue resolver el problema, el dispositivo Android conectado no podrá enviar la señal de audio a la unidad. (→21)
	No se puede reproducir en [AUTO MODE].	Asegúrese de que JVC MUSIC PLAY APP esté instalado en el dispositivo Android. (→7)Vuelva a conectar el dispositivo Android y seleccione el modo de control apropiado. (→8)Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [AUTO MODE]. (→21)
	El mensaje “NO DEVICE” o “READING” sigue destellando.	Desactive las opciones del desarrollador en el dispositivo Android.Vuelva a conectar el dispositivo Android.Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [AUTO MODE]. (→21)

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Síntoma Solución
ANDROID	Reproducción intermitente o con saltos de sonido.	Desactive el modo de ahorro de energía en el dispositivo Android.
	“CANNOT PLAY” • Asegúrese de que el dispositivo Android contenga archivos de audio que puedan reproducirse.• Vuelva a conectar el dispositivo Android.• Vuelva a iniciar el dispositivo Android.
Bluetooth*	No se detecta ningún dispositivo Bluetooth.	• Vuelva a buscar el dispositivo Bluetooth.• Reinicialice la unidad. (→)
	No se puede realizar el emparejamiento.	• Asegúrese de haber ingresado el mismo código PIN en la unidad y en el dispositivo Bluetooth.• Elimine la información de emparejamiento de la unidad y del dispositivo Bluetooth; a continuación, vuelva a realizar el emparejamiento. (→)
	Existe eco o ruido.	• Ajuste la posición del micrófono. (→)• Verifique el ajuste [ECHO CANCEL]. (→1)
	La calidad del sonido del teléfono es baja.	• Reduzca la distancia entre la unidad y el dispositivo Bluetooth.• Mueva el automóvil a un lugar donde exista mejor recepción de señal.
	El sonido se interrumpe o se omite durante la reproducción de un reproductor de audio Bluetooth.	• Reduzca la distancia entre la unidad y el reproductor de audio Bluetooth.• Apague la unidad y vuelva a encenderla; intente conectar nuevamente.• Otros dispositivos Bluetooth pueden estar intentando conectarse a la unidad.
	No se puede controlar el reproductor de audio Bluetooth conectado.	• Verifique si el reproductor de audio Bluetooth conectado es compatible con Audio/Video Remote Control Profile (AVRCP). (Consulte las instrucciones del reproductor de audio.)• Desconecte y vuelva a conectar el reproductor Bluetooth.

Síntoma Solución
Bluetooth 9	“PAIRING FULL” Se alcanzó la cantidad límite de dispositivos registrados. Vuelva a intentarlo después de eliminar algún dispositivo innecesario. (→3, DELETE PAIR)
	“PLEASE WAIT” La unidad se está preparando para utilizar la función Bluetooth. Si el mensaje no aparece, apague y encienda la unidad; a continuación, vuelva a conectar el dispositivo.
	“NOT SUPPORT” El teléfono conectado no es compatible con la función de reconocimiento de voz.
	“ERROR” Inténtelo nuevamente. Si vuelve a aparecer “ERROR”, verifique si el dispositivo es compatible con la función que está intentando utilizar.
	“H/W ERROR” Reinicialice la unidad y vuelva a intentar la operación. Si vuelve a aparecer “H/W ERROR”, consulte al centro de servicio más cercano.

Si el problema persiste, reinicialice la unidad. (→)

ESPECIFICACIONES

Sintonizador	FM	Gama de frecuencias 87,5 MHz — 108,0 MHz (pasos de 50 kHz)
		Sensibilidad útil(Relación señal/ruido = 26 dB)	0,71 μV/75 Ω
		Sensibilidad de silenciamiento(DIN S/N = 46 dB)	2,0 μV/75 Ω
		Respuesta de frecuencia ( ± 3 dB) 30 Hz — 15 kHz
		Relación señal a ruido (MONO) 64 dB
		Separación estéreo (1 kHz) 40 dB
	MW	Gama de frecuencias 531 kHz — 1 611 kHz (pasos de 9 kHz)
		Sensibilidad útil(Relación señal/ruido = 20 dB)	28,2 μV
	LW	Gama de frecuencias 153 kHz — 279 kHz (pasos de 9 kHz)
		Sensibilidad útil(Relación señal/ruido = 20 dB)	50 μV
Reproductor de CD	Diodo láser GaAlAs
	Filtro digital (D/A) 8 veces sobremuestreo
	Velocidad de giro 500 rpm — 200 rpm (CLV)
	Fluctuación y trémolo Por debajo del límite medible
	Respuesta de frecuencia ( ± 1 dB) 20 Hz — 20 kHz
	Distorsión armónica total (1 kHz) 0,01 %
	Relación señal a ruido (1 kHz) 105 dB
	Gama dinámica 90 dB
	Separación de canales 85 dB
	MP3 decodificado Compatible con MPEG-1/2 Audio Layer-3
	WMA decodificado	Compatible con Windows Media Audio
	AAC decodificado Archivos AAC-LC “.aac”	(Excepto para KD-R774BT /KD-R771BT)

USB	Estándar USB	USB 1.1, USB 2.0 (Alta velocidad)
	Dispositivos compatibles	Clase de almacenamiento masivo
	Sistema de archivos	FAT12/ 16/ 32
	Corriente máxima de alimentación	5 V CC — 1,5 A
	Convertidor de filtro digital (D/A)	24 Bit
	MP3 decodificado	Compatible con MPEG-1/2 Audio Layer-3
	WMA decodificado	Compatible con Windows Media Audio
	AAC decodificado	Archivos AAC-LC “ .aac”(Excepto para KD-R774BT / KD-R771BT)
	WAV decodificado	PCM lineal
	FLAC decodificado	Archivos FLAC
Auxiliar	Respuesta de frecuencia ( ± 3 dB)	20 Hz — 20 kHz
	Voltaje de entrada máximo	1 000 mV
	Impedancia de entrada	30 k Ω
Bluetooth	Versión	Bluetooth Ver.2.1+EDR/ Bluetooth 3.0
	Gama de frecuencias 2,402 GHz — 2,480 GHz
	Potencia de salida	Clase de potencia 2 +4 dBm (MÁX), 0 dBm (AVE)
	Alcance máximo de comunicación	En línea recta, aproximadamente 10 m (32,8 ft)
	Emparejamiento	SSP (Emparejamiento simple y seguro)
	Perfil	HFP1.6 (Perfil manos libres)A2DP (Perfil Avanzado de Distribución de Audio)AVRCP1.5 (Perfil de Control Remoto de Audio/Video)PBAP (Perfil de acceso a la guía telefónica)SPP (Perfil del puerto en serie)

ESPECIFICACIONES

Audio	Potencia de salida máxima 50 W × 4 ó	50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω)
	Potencia en todo el ancho de banda(a menos del 1 % THD)	22 W × 4
	Impedancia del altavoz 4 Ω — 8 Ω
	Nivel de salida de preamplificador/carga(CD/USB)	4 000 mV/10 kΩ de carga
	Impedancia de salida de preamplificador ≤ 600 Ω
General	Voltaje de trabajo (10,5 V — 16 V admisibles) 14,4 V
	Consumo de corriente máxima 10 A
	Gama de temperaturas de funcionamiento -10°C — +60°C
	Tamaño de instalación (An × Al × F) 182 mm × 53 mm × 158 mm
	Peso 1,1 k	g

Sujeto a cambios sin previo aviso.

INSTALACIÓN / CONEXIÓN

Advertencia

• La unidad puede utilizarse solamente con una fuente de alimentación de 12 V CC con negativo a masa.
• Desconecte el terminal negativo de la batería antes de realizar el cableado y el montaje.
• Para evitar un cortocircuito, no conecte el cable de la batería (amarillo) ni el cable de encendido (rojo) al chasis del vehículo o cable de conexión a masa (negro).
• Para evitar un cortocircuito, utilice una cinta de vinilo para aislar los cables no conectados.
• Asegúrese de volver a conectar a masa esta unidad al chasis del automóvil después de la instalación.

Precaución

• Para fines de seguridad, deje que un profesional realice el cableado y el montaje. Consulte con un distribuidor de productos de audio para automóviles.
• Instale esta unidad en la consola de su vehículo. No toque las partes metálicas de la unidad durante o un poco después del uso de la unidad. Las partes metálicas, tales como el disipador de calor o la carcasa, pueden estar muy calientes.
• No conecte los cables ⊖ de los altavoces al chasis del vehículo, al cable de conexión a masa (negro) o en paralelo.
• Conecte altavoces con una potencia máxima de más de 50 W. Si la potencia máxima de los altavoces es inferior a 50 W, cambie el ajuste [AMP GAIN] para evitar daños en los mismos. (→15)
• Monte la unidad a un ángulo de menos de 30°.
• Si el mazo de conductores de su vehículo no dispone de terminal de encendido, conecte el cable de encendido (rojo) al terminal de la caja de fusibles del vehículo, el cual suministrará una alimentación de 12 V CC y podrá conectarse y desconectarse mediante la llave de encendido.
• Mantenga todos los cables alejados de las partes metálicas disipadoras de calor.
• Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.
• Si se funde el fusible, en primer lugar asegúrese de que los cables no estén en contacto con el chasis del vehículo y, a continuación, reemplace el fusible usado por otro del mismo régimen.

Procedimiento básico

1 Quite la llave del interruptor de encendido; después, desconecte el terminal ⊖ de la batería del automóvil.
2 Conecte los cables correctamente.

Consulte Conexión del cableado. (27)

3 Instale la unidad en su automóvil.
Consulte Instalación de la unidad (montaje en el tablero).
4 Conecte el terminal de la batería del automóvil.
5 Pulse SOURCEender la unidad.
6 Extraiga la placa frontal y reinicialice la unidad en menos de 5 segundos. (→ 3)

INSTALACIÓN / CONEXIÓN

Instalación de la unidad (montaje en el tablero)

Lista de piezas para la instalación

(A) Placa frontal

(B) Placa embellecedora

(C) Manguito de montaje

(D) Mazo de conductores

(E) Herramienta de extracción

1 Retire de la unidad, el manguito de montaje y la placa embellecedora.
2 Alinee los orificios de la unidad (en ambos lados) con la ménsula de montaje del vehículo y asegure la unidad con los tornillos (disponibles en el mercado).

Utilice solo los tornillos especificados. El uso de tornillos incorrectos puede dañar la unidad.

Cómo desmontar la unidadCuando instalejisinelemosquito deiamontaje

Para el ajuste de crossover de 3 vías

3 pares REAR	: Salida del tweeter
FRONT	: Salida de rango medio
SW	: Salida del woofer
2 pares FRONT	: Salida de rango medio
REAR/SW	: Salida del woofer
1 par REAR/SW : Salida del woofer

ÍNDICE ANTES DE UTILIZAR

ANTES DE UTILIZAR 2

Terminal de entrada USB

Seleccionar o modo de controlo

Seleccionar a unidade de música

Prima 5re6BiModete.

Perfis Bluetooth suportados

Codecs de Bluetooth suportados

Emparelhamento automático

Seleccionar um equalizador predefinido

Prima EQ-BASS (ou)

Equalizador predefinido:

Se [SUB.W/SUB.W] for seleccionado:

Sobre dispositivos USB
