SC-HTB570EGS - Barra audio PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Soundbar con subwoofer attivo wireless
Marca	PANASONIC
Modello	SC-HTB570EGS
Categoria	Soundbar
Connettività	HDMI ARC, ingresso HDMI (compatibile CEC)
Funzioni audio	Canale di ritorno audio (ARC), VIERA Link (controllo HDAVI)
Alimentazione	220-240 V ~ 50/60 Hz
Montaggio a parete	Possibile (consultare il manuale per i dettagli)
Compatibilità TV	Televisori con HDMI ARC o HDMI CEC
Installazione	Montaggio orizzontale o verticale su un panno morbido
Accessori forniti	Telecomando, cavo di alimentazione (a seconda della regione)
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Non collegare prima di aver effettuato tutte le connessioni
Riparabilità	Pezzi di ricambio disponibili tramite centro assistenza autorizzato Panasonic
Informazioni generali	Manuale d'uso disponibile per download gratuito

Domande frequenti - SC-HTB570EGS PANASONIC

Come collegare la soundbar al televisore?

Utilizzare un cavo HDMI tra l'uscita HDMI ARC del televisore e l'ingresso HDMI ARC della soundbar. Accendere quindi il subwoofer attivo, quindi selezionare la sorgente HDMI sulla soundbar. Per i televisori compatibili VIERA Link, impostare il menu TV su "Altoparlanti esterni".

Cosa fare se l'audio non esce dalla soundbar?

Verificare che il cavo HDMI sia ben collegato alle porte ARC. Assicurarsi che il subwoofer attivo sia acceso. Sul televisore, attivare il Canale di Ritorno Audio (ARC) nelle impostazioni audio. Se l'audio persiste dagli altoparlanti del TV, abbassare il volume del televisore al minimo.

Come utilizzare la funzione VIERA Link?

La funzione VIERA Link (controllo HDAVI) consente di controllare la soundbar con il telecomando del televisore Panasonic. Accendere il subwoofer attivo, quindi nel menu VIERA Link del televisore, selezionare questo sistema come altoparlanti. Per TV non Panasonic, attivare l'opzione "Ricevitore" o "Altoparlanti esterni" nelle impostazioni HDMI CEC.

La soundbar può essere montata a parete?

Sì, è possibile il montaggio a parete. Consultare il manuale per le istruzioni dettagliate e le precauzioni di montaggio. Utilizzare un panno morbido per evitare graffi e serrare saldamente le viti.

Come pulire la soundbar?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare prodotti chimici, solventi o panni umidi.

Posso collegare altri dispositivi tramite HDMI?

Sì, la soundbar dispone di un ingresso HDMI aggiuntivo (non ARC) per collegare un lettore Blu-ray, una console di gioco o altra fonte. Collegare il dispositivo a questo ingresso, quindi selezionare la sorgente corrispondente con il pulsante INPUT SELECTOR.

Come regolare il volume con il telecomando del televisore?

Se il televisore è compatibile con VIERA Link o HDMI CEC, i tasti [+ VOL -] del telecomando TV controlleranno direttamente il volume della soundbar. Altrimenti, utilizzare il telecomando in dotazione.

Cosa fare se il telecomando non funziona?

Controllare le batterie e sostituirle se necessario. Assicurarsi che nessun ostacolo blocchi il sensore a infrarossi. Se il problema persiste, utilizzare i pulsanti sull'apparecchio principale (se disponibili) o contattare il servizio post-vendita.

La soundbar è compatibile con TV non Panasonic?

Sì, funziona con qualsiasi televisore dotato di uscita HDMI ARC o compatibile HDMI CEC. L'uso della funzione VIERA Link non è garantito con altri marchi, ma le funzioni audio di base rimangono accessibili.

Come assemblare gli altoparlanti?

Posizionare gli altoparlanti orizzontalmente o verticalmente su un panno morbido per evitare danni. Serrare saldamente le viti. Inserire i fili a fondo: la linea bianca e quella blu devono scattare nella scanalatura. Posizionare l'altoparlante con il cavo rosso a destra del televisore.

MANUALE UTENTE SC-HTB570EGS PANASONIC

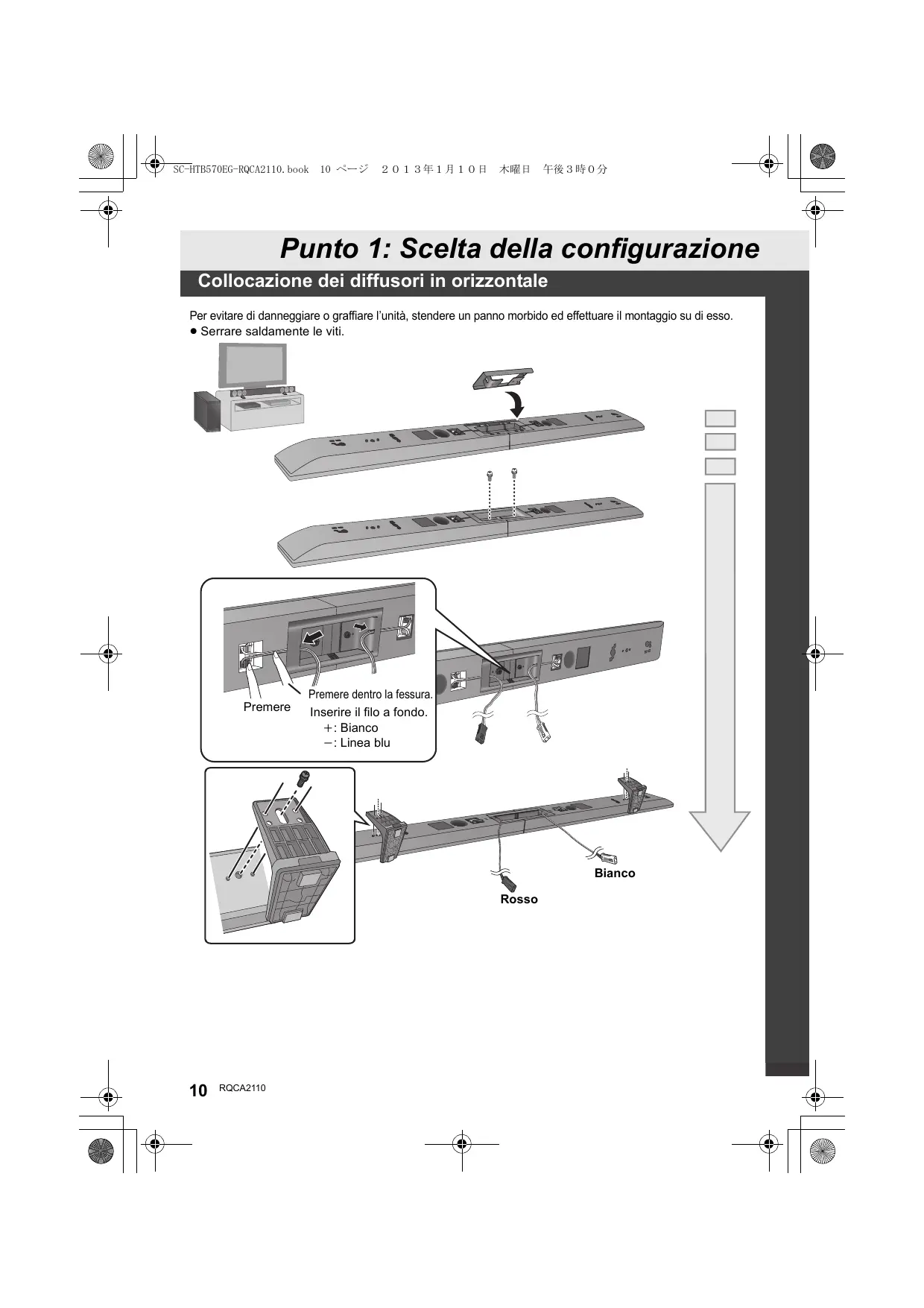

Punto 1: Scelta della configurazione

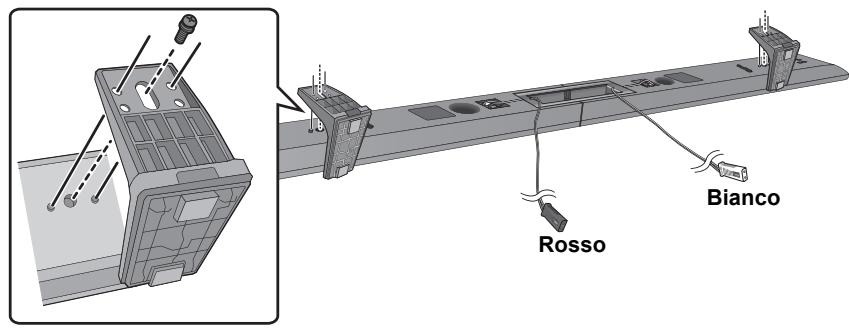

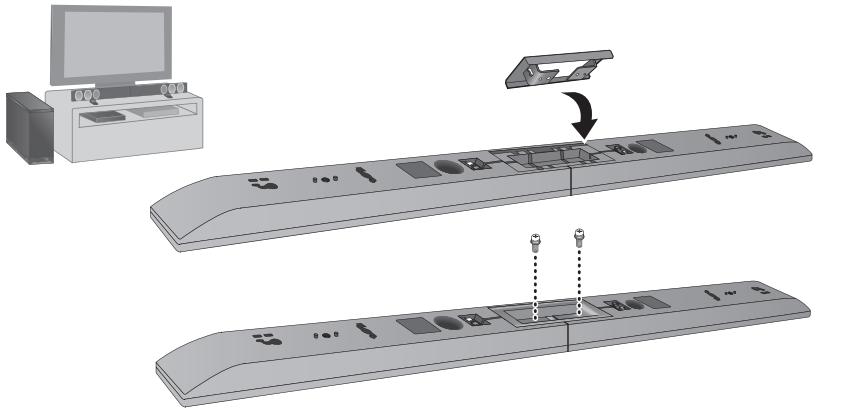

Collocazione dei diffusori in orizzontale

Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su diesso.
- Serrare saldamente le viti.

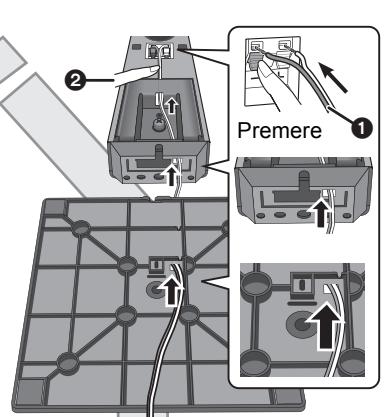

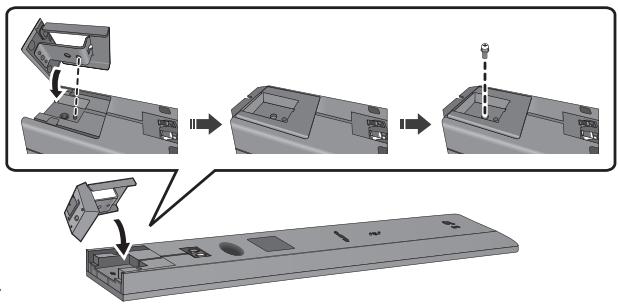

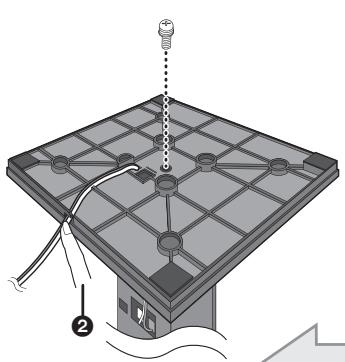

Collocazione dei diffusori in verticale

Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su diesso.

• Serrare saldamente le viti.

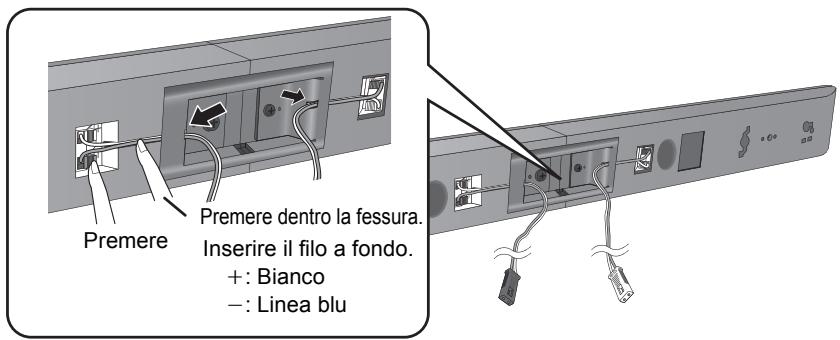

1 Inserire il filo a fondo.
+: Bianco
::Lineablu
2 Premere ndro la fessura.

• Posizioneare

I'altoparlante con il connettore rosso a destra della TV.

Posizionare l'alto altoparlante a sinistra.

Punto 2: Collegamento dei cavi

Non collegare il cavo di alimentazione CA all'unità principale è all'unità subwoofer attivo sino a che tutti gli altri collegamenti siano stati completati.

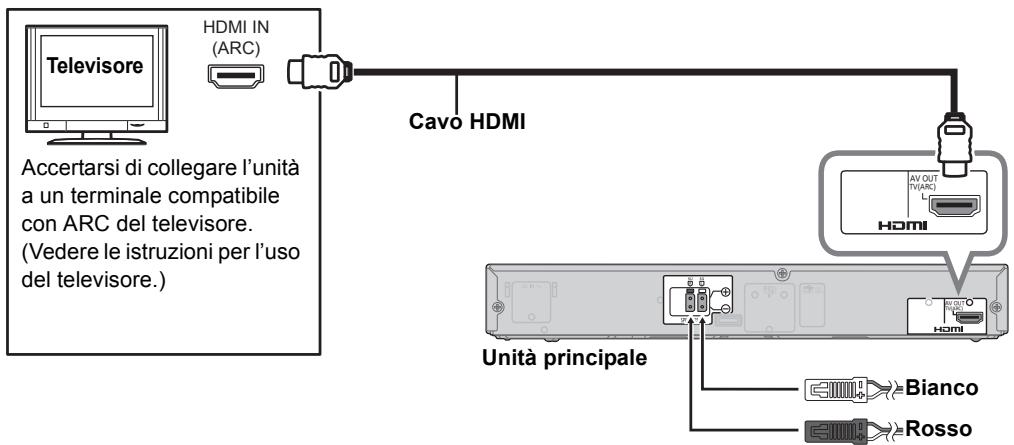

Quando la TV è compatible con HDMI (ARC)

HDMI (ARC)

Audio Return Channel (Canale Ritorno Audio):

Consente ad unsystema home theater di ricevere e riproduire audio alla TVattraverso un cavo HDMI除去cagliaggiaggiuntivi.

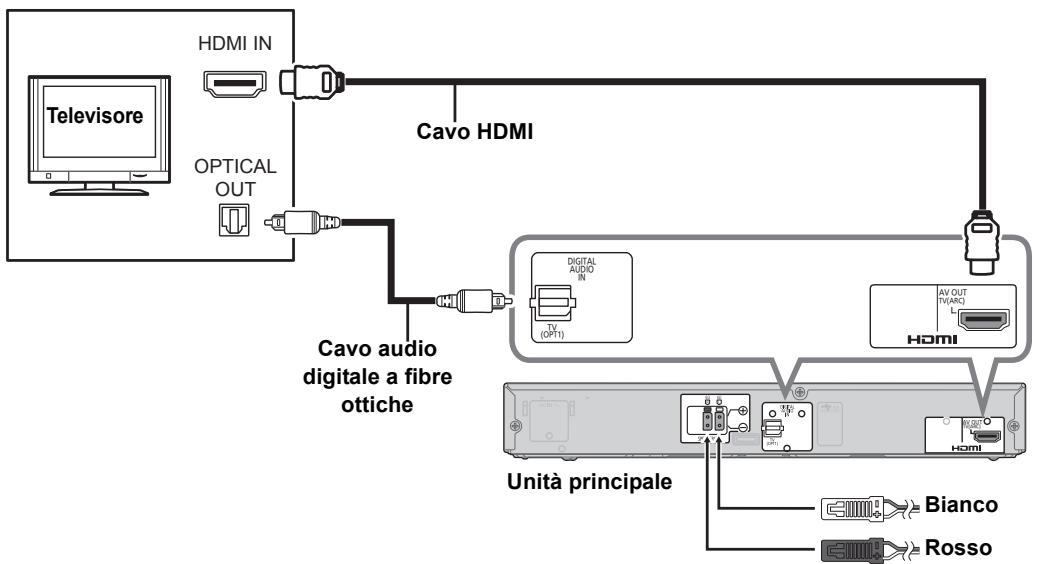

Quando la TV non è compatible con HDMI (ARC)

Il cavo HDMI è richiesto per VIERA Link "HDAVI Control".

Utilizzo di questo sistema

Quando la TV è compatibile con VIERA Link “HDAVI ControlTM” o HDMI CEC

es. telecomando TV

Accendere il subwoofer attivo.
2 Nel menu VIERA Link sulla TV, selezionare quelloystema home theater come output audio della TV.

Se la TV non è una TV Panasonic, impostare "Ricevitore" o "Altoparlanti esterni" su "On".

Premere [+VOL - ] sul telecomando della TV per regolare il volume.
- Non si garantisce il funzionamento con apparecchiature di altri produttori che supportano HDMI CEC.

Quando la TV non è compatibile con VIERA Link “HDAVI Control™” o HDMI CEC

es. telecomando TV

Accendere l'unità principale, il subwoofer attivo e la TV.
Premere [INPUT SELECTOR] per selezionare l'audio della TV.
Premere [+VOL - ] per regolare il volume.

• Se l'audio viene emessoanche dagli altoparlanti della TV, usare il telecomando della TV per ridurre al minimo il volume.

Per il montaggio a parete ed altre informazioni, consultare le Istruzioni per l'uso.
