Q 15 - Altoparlante RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante PA passivo
Marca	RCF
Modello	Q 15
Tipo di altoparlante	2 vie, bass reflex
Woofer	15" al neodimio
Tweeter	Driver a compressione da 1"
Risposta in frequenza	50 Hz – 20 kHz
Potenza gestita (RMS)	400 W
Potenza gestita (di picco)	1600 W
Impedenza	8 ohm
Sensibilità	98 dB (1W/1m)
SPL massimo	130 dB
Angolo di copertura (H x V)	90° x 60°
Materiale del cabinet	Compensato
Finitura	Vernice testurizzata
Dimensioni (A x L x P)	700 x 440 x 400 mm
Peso	20 kg
Connettori di ingresso	2x SpeakON NL4
Opzioni di montaggio	Montaggio su asta, punti di sospensione
Temperatura operativa	Da 0°C a 40°C
Temperatura di stoccaggio	Da -20°C a 60°C
Intervallo di umidità	<90% senza condensa
Istruzioni per la pulizia	Pulire con un panno asciutto o leggermente umido. Non utilizzare solventi.
Conformità di sicurezza	CE
Riparazione e pezzi di ricambio	Contattare i centri di assistenza RCF autorizzati

Domande frequenti - Q 15 RCF

Qual è la potenza gestita dell'RCF Q 15?

L'RCF Q 15 gestisce 400 W RMS e 1600 W di picco.

Che impedenza ha il Q 15?

L'impedenza è di 8 ohm.

Come si collega l'altoparlante?

Utilizzare i connettori SpeakON NL4 (ingresso e link). Collegare a un amplificatore compatibile con la potenza e l'impedenza dell'altoparlante.

Posso montare il Q 15 su un supporto?

Sì, ha un alloggiamento per montaggio su asta per il montaggio su supporto, e anche punti di sospensione per il rigging.

Qual è la risposta in frequenza del Q 15?

La risposta in frequenza è 50 Hz – 20 kHz.

Il Q 15 è adatto per l'uso all'aperto?

È progettato per uso interno ma può essere utilizzato all'aperto se protetto dall'umidità. Evitare pioggia diretta o umidità estrema.

Come si pulisce l'altoparlante?

Pulire il cabinet con un panno asciutto o leggermente umido. Non utilizzare detergenti abrasivi o solventi.

Qual è il peso del Q 15?

Il peso è di circa 20 kg.

Dove posso ottenere pezzi di ricambio o riparazioni?

Contattare un centro di assistenza RCF autorizzato per pezzi originali e riparazioni.

Il Q 15 ha una garanzia?

Sì, RCF offre una garanzia limitata. Consultare la documentazione di acquisto o contattare il supporto RCF per i dettagli.

MANUALE UTENTE Q 15 RCF

1 AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI....22
2 DESCRIZIONE 24
3 COLLEGAMENTI 25
4 SOSPENSIONE ORIZZONTALE 27
4.1 SOSPENSIONE ORIZZONTALE DI 1 DIFFUSORE....27
4.2 SOSPENSIONE ORIZZONTALE DI 2 DIFFUSORI....28
4.3 CONFIGURAZIONI ORIZZONTALI 30
5 SOSPENSIONE VERTICALE 32
5.1 CONFIGURAZIONI VERTICALI....34
6 SOSPENSIONE VERTICALE CON ANGOLO DI 10°....34
7 ESEMPI DI CONFIGURAZIONI MISTE 38

DIMENSIONS 40

SPECIFICATIONS 41

I simboli utilizzati in questo documento notificano importanti istruzioni operative e avvertimenti che devono essere seguiti attentamente.

	CAUTELA	Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati
	ATTENZIONE	Avvertimento importante riguardante l'uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte.
	NOTE IMPORTANTI	Informazioni utili e rilevanti sull'argomento
	SUPPORTI, TROLLEY E CARRRELLI	Informazioni riguardanti l'utilizzo di supporti, trolley e carrelli. Suggerisce di muovere con estrema cautela e di non inclinare il carico.
	SMALTIMENTO	Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti ordinari, così come indicato nella direttiva WEEE (2012/19/EU) e nelle normative nazionali in vigore.

NOTE IMPORTANTI

Questo manuale contiene informazioni importanti sull'uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare questo prodotto, leggere attentamente questo manuale di istruzioni e tenerlo a portata di mano per riferimenti futuri. Il manuale deve essere considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni di sicurezza. RCF S.p.A. non si assume alcuna responsabilità per l'installazione e / o l'uso errati di questo prodotto.

PRECAUZIONI DI SICUREZZA

1. Tutte le precauzioni, in particolare quelle di sicurezza, devono essere lette con particolare attenzione, in quanto forniscono informazioni importanti.

2. Alimentazione principale da rete elettrica

a. La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare e collegare questo prodotto prima di collegarlo.
b. Prima di accendere, assicurarsi che tutti i collegamenti siano stati eseguiti correttamente e che la tensione della rete corrisponda alla tensione indicata sulla targhetta dei dati sull'unità, in caso contrario, contattare il rivenditore RCF.
c. Le parti metalliche dell'unità sono messe a terra attraverso il cavo di alimentazione. Un apparecchio con costruzione di CLASSE I deve essere collegato a una presa di corrente con un collegamento di terra di protezione.
d. Proteggere il cavo di alimentazione da danni; assicurarsi che sia posizionato in modo tale da non poter essere calpestato o schiacciato da oggetti.
e. Per evitare il rischio di scosse elettriche, non aprire mai questo prodotto: non sono previste parti interne alle quali l'utente debba accedere.
f. Fare attenzione: nel caso di un prodotto provvisto solo di connettori POWERCON e senza cavo di alimentazione, congiuntamente ai connettori POWERCON tipo NAC3FCA (alimentazione) e NAC3FCB (alimentazione), devono essere usati i seguenti cavi di alimentazione conformi alla norma nazionale:

• EU: cavo di tipo H05VV-F 3G 3x2.5 mm2 - Standard IEC 60227-1
• JP: cavo di tipo VCTF 3x2 mm2; 15Amp/120V\~ - Standard JIS C3306

• US: cavo di tipo SJT/SJTO 3x14 AWG; 15Amp/125V\~ - Standard ANSI/UL 62

• Assicurarsi che nessun oggetto o liquido penetri in questo prodotto poiché ciò potrebbe causare un corto circuito. Questo apparecchio non deve essere esposto a gocciolamenti o spruzzi. Nessun oggetto riempito di liquido, come vasi, deve essere posizionato su questo apparecchio. Nessuna fiamma libera (come candele accese) deve essere posizionata su questo apparecchio.

• Non tentare mai di eseguire operazioni, modifiche o riparazioni non espressamente descritte nel presente manuale.
  Contattare il centro di assistenza autorizzato o personale qualificato qualora si verifichi una delle seguenti condizioni:

• Il prodotto non funziona (o funziona in modo anomalo).

• Il cavo di alimentazione è stato danneggiato.
• Oggetti o liquidi sono entrati nell'unità.

• Il prodotto ha subito un forte urto.

• Se questo prodotto non viene utilizzato per un lungo periodo, scollegare il cavo di alimentazione.

• Se questo prodotto inizia a emettere strani odori o fumo, spegnerlo immediatamente e scollegare il cavo di alimentazione.

• Non collegare questo prodotto ad apparecchiature o accessori non previsti. Per l'installazione sospesa, utilizzare solo i punti di ancoraggio dedicati e non tentare di appendere questo prodotto utilizzando elementi non idonei o non specifici per questo scopo. Verificare inoltre l'idoneità della superficie di supporto a cui è ancorato il prodotto (parete, soffitto, struttura, ecc.) a dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire sicurezza del sistema / installazione nel tempo, anche considerando, ad esempio, le vibrazioni meccaniche normalmente generate dai trasduttori. Per evitare il rischio di caduta dell'apparecchiatura, non impilare più unità di questo prodotto a meno che questa possibilità non sia specificata nel manuale dell'utente.

8.RCF S.p.A. raccomanda vivamente che questo prodotto sia installato solo da installatori professionisti qualificati (o aziende specializzate) che possono garantire la corretta installazione e certificarlo secondo le normative vigenti. L'intero sistema audio deve essere conforme agli standard e alle normative vigenti in materia di sistemi elettrici.

1. Supporti, trolley e carrelli.

L'apparecchiatura deve essere utilizzata, ove necessario, solo su supporti, trolley e carrelli consigliati dal produttore. L'apparecchiatura / supporto / carrello deve essere spostata con estrema cautela. Arresti improvvisi, eccessiva spinta e pavimenti irregolari possono causarne il ribaltamento. Non inclinare mai.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli strettamente acustici, come la pressione del suono, gli angoli di copertura, la risposta in frequenza, ecc.).

11. Perdita dell'udito.

L'esposizione a livelli sonori elevati può causare la perdita permanente dell'udito. Il livello di pressione acustica che porta alla perdita dell'udito è diverso da persona a persona e dipende dalla durata dell'esposizione. Per prevenire un'esposizione potenzialmente pericolosa a livelli elevati di pressione acustica, chiunque sia esposto a questi livelli dovrebbe usare adeguati dispositivi di protezione. Quando viene utilizzato un trasduttore in grado di produrre alti livelli sonori, è quindi necessario indossare tappi per le orecchie o cuffie protettive. Vedere le specifiche tecniche del manuale per conoscere il livello massimo di pressione sonora.

PRECAUZIONI OPERATIVE

• Posizionare questo prodotto lontano da qualsiasi fonte di calore e garantire sempre un'adequata circolazione dell'aria attorno ad esso.
• Non sovraccaricare questo prodotto per molto tempo.
• Non forzare mai gli elementi di controllo (tasti, manopole, ecc.).
• Non utilizzare solventi, alcool, benzene o altre sostanze volatili per pulire le parti esterne di questo prodotto.

NOTE IMPORTANTI

Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati ed evitare di avvicinarli a:

• Apparecchiature che producono campi elettromagnetici ad alta intensità
• Cavi di alimentazione
• Linee di altoparlanti

scosse elettriche, non esporre mai questo prodotto a pioggia o umidità.

L'ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare ventazione di rete mentre la griglia è rimossa.

WARNING! Per ridurre il rischio di scosse elettriche, non smontare prodotto se non si è qualificati. Per l'assistenza rivolgersi a personale senza qualificato

1. AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI

上

SMALTIMENTO CORRETTO DI QUESTO PRODOTTO

Questo prodotto deve essere consegnato a un sito di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la vostra collaborazione per il corretto smaltimento di questo prodotto contribuirà all'utilizzo efficace delle risorse naturali. Per ulteriori informazioni su dove sia possibile scaricare le attrezzature per il riciclaggio, si prega di contattare l'ufficio comunale locale, l'autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici.

CURA E MANUTENZIONE

Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo questi consigli:

• Se il prodotto deve essere installato all'aperto, assicurarsi che sia coperto e protetto da pioggia e umidità.
• Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine vocali inviando un segnale di basso livello per circa 15 minuti prima di inviare segnali ad alta potenza.
• Utilizzare sempre un panno asciutto per pulire le superfici esterne dell'altoparlante e farlo sempre quando l'alimentazione è spenta

CAUTELA! Per evitare di danneggiare le finiture esterne non solventi per la pulizia o abrasivi.

ATTENZIONE! CAUTELA! Per gli altoparlanti alimentati,

eseguire la pulizia solo quando l'alimentazione è spenta.

2. DESCRIZIONE

I diffusori Q 15 sono moduli point source a due vie bi-amplificati per applicazioni a media distanza e lunga gittata, che uniscono dimensioni compatte con una potenza di uscita molto elevata ed una riproduzione accurata di voce e suono. I sistemi sono dotati di trasduttori RCF di ultima generazione: un woofer al neodimio da 15" (4.0" di bobina) ed un driver a compressione con uscita da 1.4" (4.0" di bobina) che forniscono una potenza nominale di 1500 W.

La direttività, orizzontale di 22.5° e verticale di 60° (Q 15), 90° (Q 15-L), 40° (Q 15-P) rende i diffusori Q 15 ideali per essere utilizzati come sorgenti puntiformi per applicazioni a media distanza o uniti ad array con angoli più stretti per applicazioni a lunga gittata. La forma trapezoidale del mobile offre un angolo di accoppiamento di 22,5° su ciascun lato. Grazie a due diversi modelli di fly bar, possono essere raggruppati sia in orizzontale (fino a 4 moduli con lo stesso fly bar) che in verticale (fino a 6 moduli con singolo flybar e fino a 8 moduli con doppio fly-bar). I collegamenti con l'amplificatore vengono effettuati tramite connettori multipolari Speakon. La griglia è in acciaio rivestita con vernice epossidica, abbinata con tessuto intrecciato. Il cabinet è realizzato in multistrato di betulla del Baltico e rifinito con vernice poliuretanica nera molto resistente.

Q 15
Direttività orizzontale: 22.5° Direttività verticale: 60°

Q 15-L
Direttività orizzontale: 22.5° Direttività verticale: 90°

Q 15-P
Direttività orizzontale: 22.5° Direttività verticale: 40°

3. COLLEGAMENTI

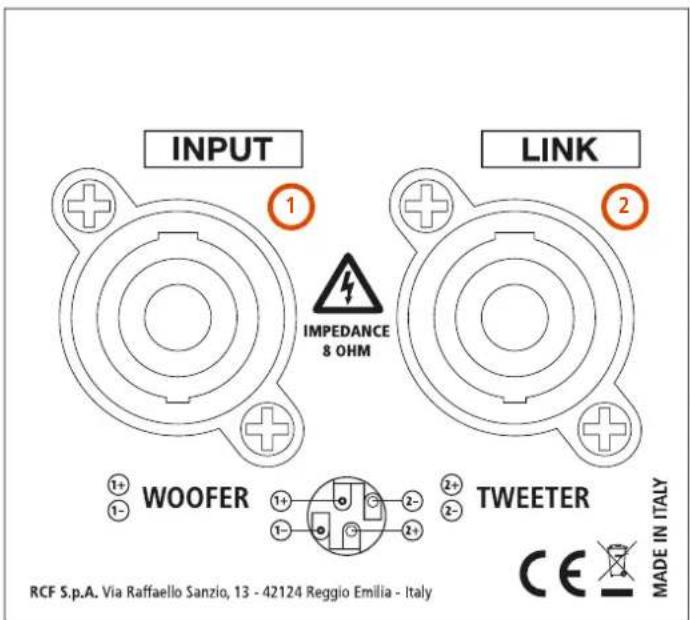

IL PANNELLO POSTERIORE

Sul pannello posteriore sono presenti 2 prese, entrambe per connettori 'Neutrik Speakon NL4' (4 poli):

① La presa INPUT riceve il segnale dall'amplificatore

2 La presa LINK può essere usata per collegare un altro diffusore

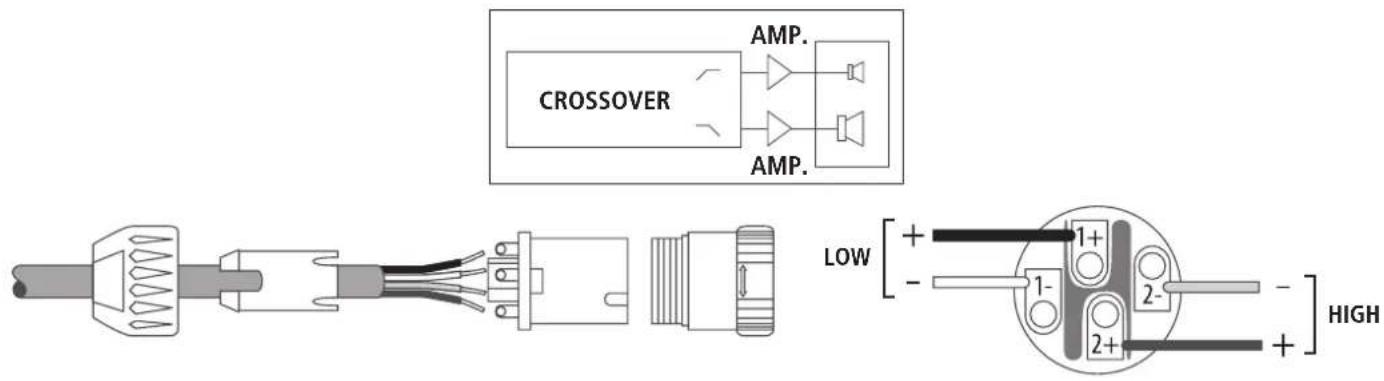

MODO "BI-AMP" (bi-amplificazione)

Occorrono due amplificatori (uno per le basse frequenze ed uno per le alte) ed un crossover esterno. Verificare nella tabella dei dati tecnici l'impedenza di ciascuna sezione, le potenze applicabili e la frequenza suggerita di crossover..

COLLEGAMENTI

• uscita + basse frequenze dell'amplificatore al contatto 1+ del connettore SPEAKON;
• uscita – basse frequenze dell'amplificatore al contatto 1— del connettore SPEAKON;
• uscita + alte frequenze dell'amplificatore al contatto 2+ del connettore SPEAKON;
• uscita – alte frequenze dell'amplificatore al contatto 2– del connettore SPEAKON.

ATTENZIONE! CAUTELA! Per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell'elettricità.

Per evitare il rischio di shock elettrici, non collegare il diffusore con l'amplificatore acceso.

Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le connessioni, verificando attentamente che non vi siano dei cortocircuiti accidentali. Tutto l'impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

3. COLLEGAMENTI

NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA

• L'impedenza totale dei diffusori non deve essere inferiore a quella d'uscita dell'amplificatore; nota: l'impedenza complessiva dei diffusori uguale a quella d'uscita dell'amplificatore permette l'erogazione della massima potenza (mentre un'impedenza superiore comporta una riduzione della potenza erogata).
• La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore.
• La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può comportare l'uso di cavi con sezioni elevate).
• Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando la loro lunghezza e la potenza complessiva dei diffusori.
• Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il funzionamento del sistema, i cavi per i diffusori non devono essere canalizzati assieme ai conduttori dell'energia elettrica, ai cavi microfonici od altre linee.
• Per minimizzare gli effetti induttivi (ronzii) dovuti all'accoppiamento con campi elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.
• NON collegare gli ingressi dei diffusori direttamente ad una linea a tensione costante (es. 100 V).

4. SOSPENSIONE ORIZZONTALE

T

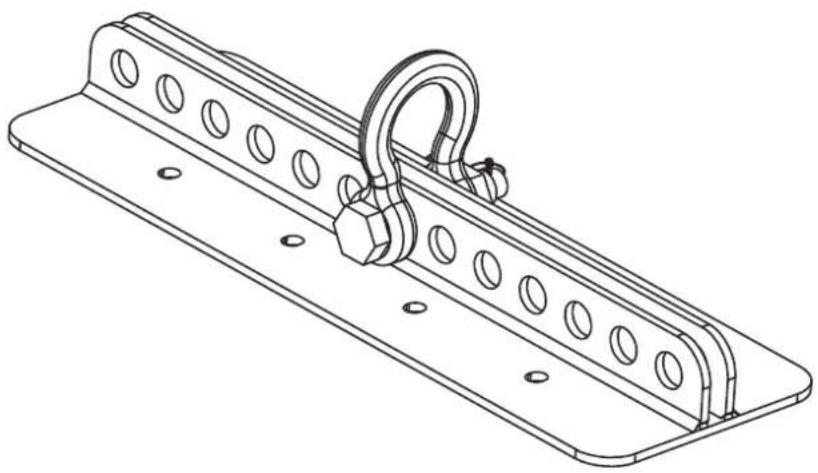

Utilizzando il flybar FLY BAR FL-B H Q 15 possono essere sospesi orizzontalmente fino a 4 diffusori Q 15.

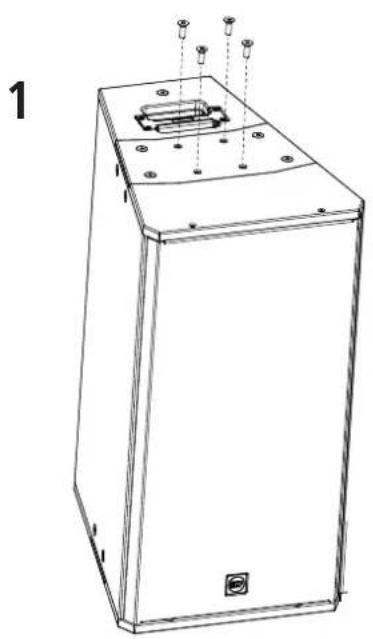

1. Svitare le 4 viti centrali dalla piastra superiore
2. Avvitare il flybar con le 4 viti M10 in dotazione.

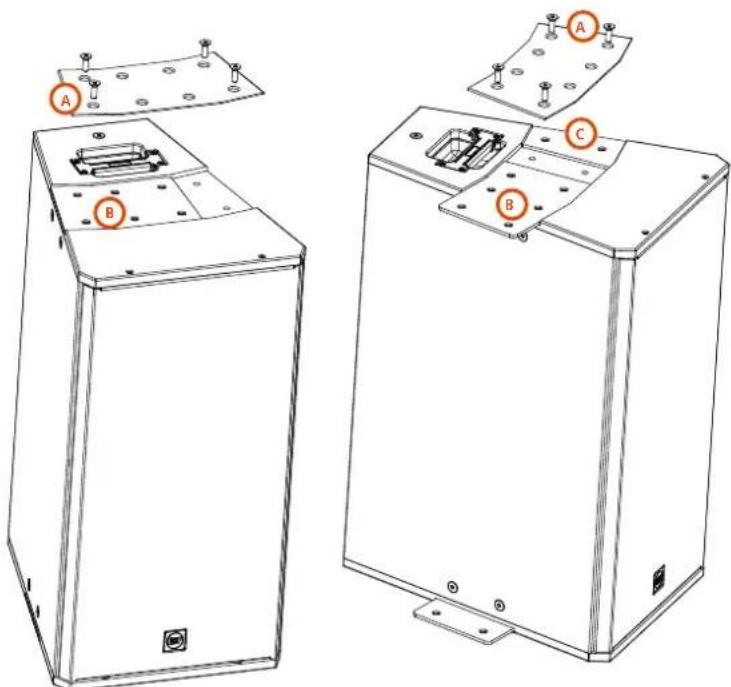

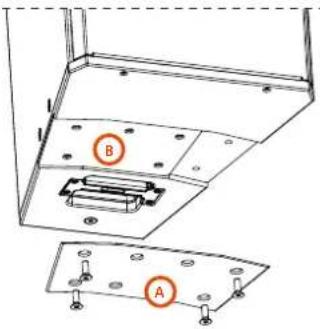

Svitare le 8 viti dalla piastra superiore A e rimuoverla. Sotto alla piastra superiore ci sono altre 2 piastre:

B una piastra di collegamento (con 6 fori)

Queste due piastre sono progettate per essere spostate dalla loro posizione in modo da poter collegare un altro diffusore a fianco a seconda della configurazione desiderata.

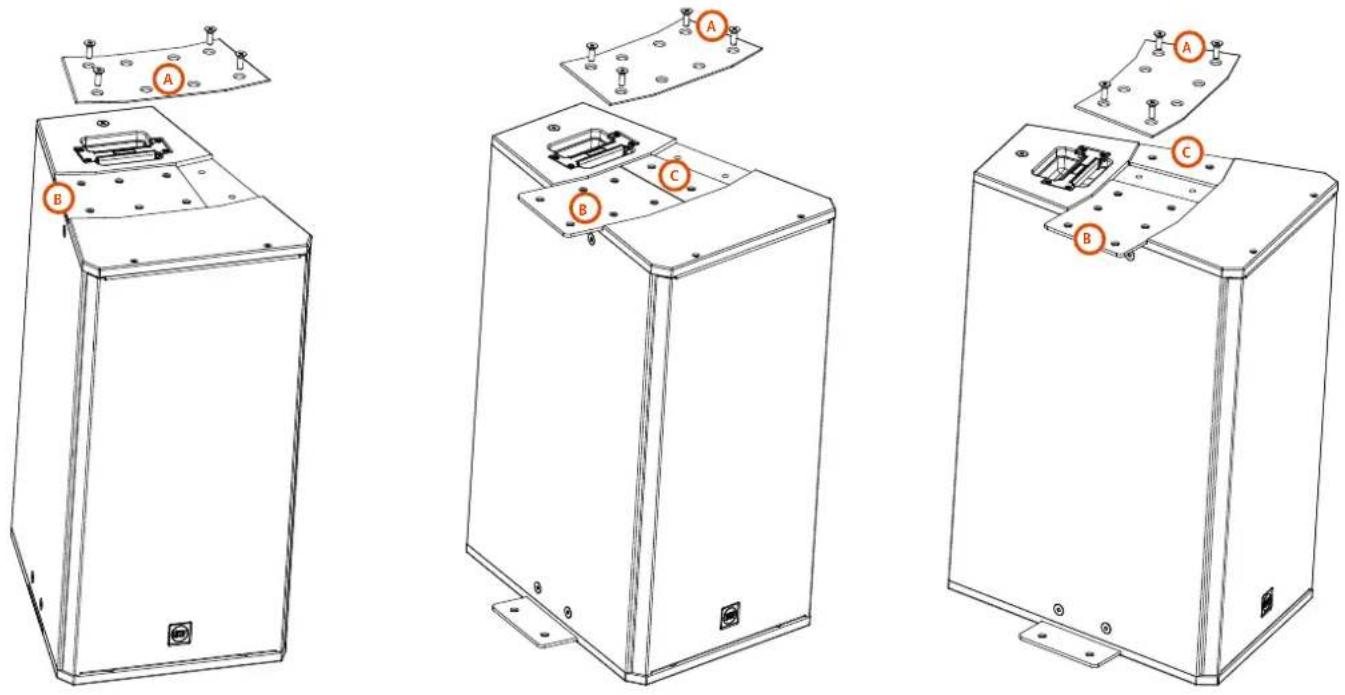

Esempio: per una configurazione orizzontale a 2 diffusori, le due piastre devono essere posizionate in questo modo:

Esempio: per una configurazione orizzontale a 3 diffusori, le due piastre devono essere posizionate in questo modo:

NOTA: Le stesse operazioni eseguite sul lato superiore del diffusore devono essere eseguite anche sul lato inferiore.

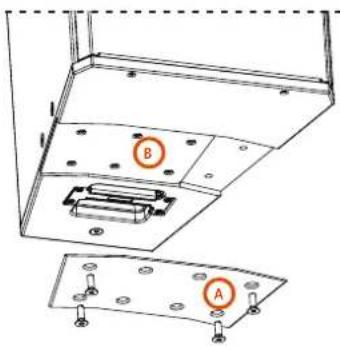

VISTA INFERIORE di una CONFIGURAZIONE A 2 DIFFUSORI

VISTA INFERIORE di una CONFIGURAZIONE A 3 DIFFUSORI

NOTE: Una volta scelta la configurazione corretta, la piastra superiore deve essere sempre avvitata nella sua posizione, lasciando liberi i quattro fori centrali.

4.3 CONFIGURAZIONI ORIZZONTALI

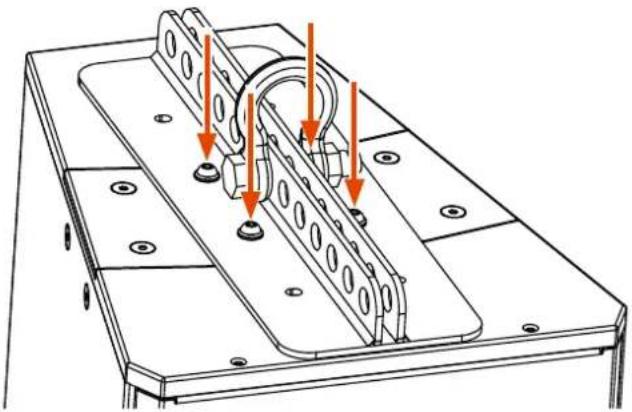

Una volta avvitata la piastra superiore, fissare il flybar sulla piastra superiore avvitando sui fori centrali le quattro viti M10 fornite.

Queste sono le 4 possibili configurazioni utilizzando un solo Flybar:

CONFIGURAZIONE ORIZZONTALE A 1 DIFFUSORE

CONFIGURAZIONE ORIZZONTALE A 2 DIFFUSORI

CONFIGURAZIONE ORIZZONTALE A 3 DIFFUSORI

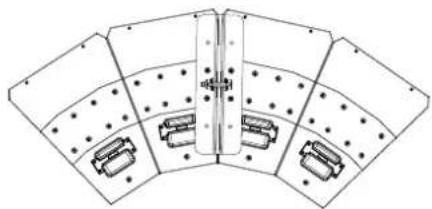

CONFIGURAZIONE ORIZZONTALE A 4 DIFFUSORI

NOTA: Il Flybar può essere posizionato all'indietro o in avanti per aumentare ulteriormente l'inclinazione desiderata.

FLYBAR IN
POSIZIONE
CENTRALE

FLYBAR IN
POSIZIONE
ANTERIORE

CAUTELA: non sospendere più di 4 diffusori con un singolo flybar orizzontale. Per sospendere 5 o più diffusori serviranno bar orizzontali.

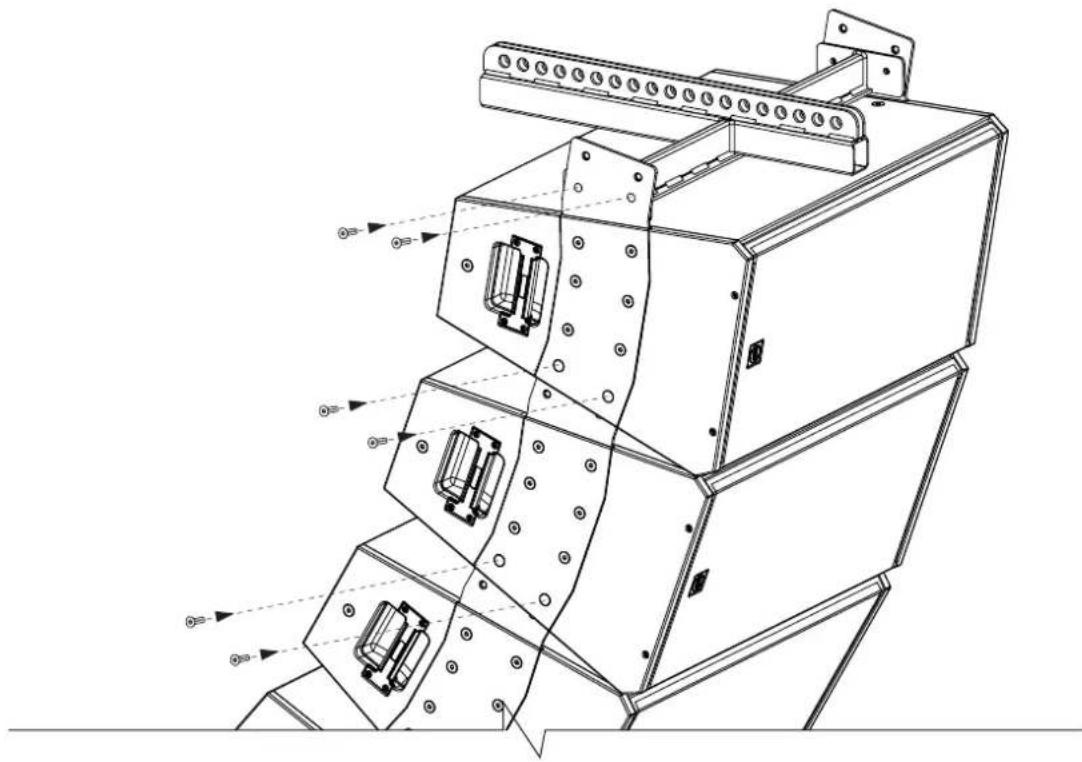

5. SOSPENSIONE VERTICALE

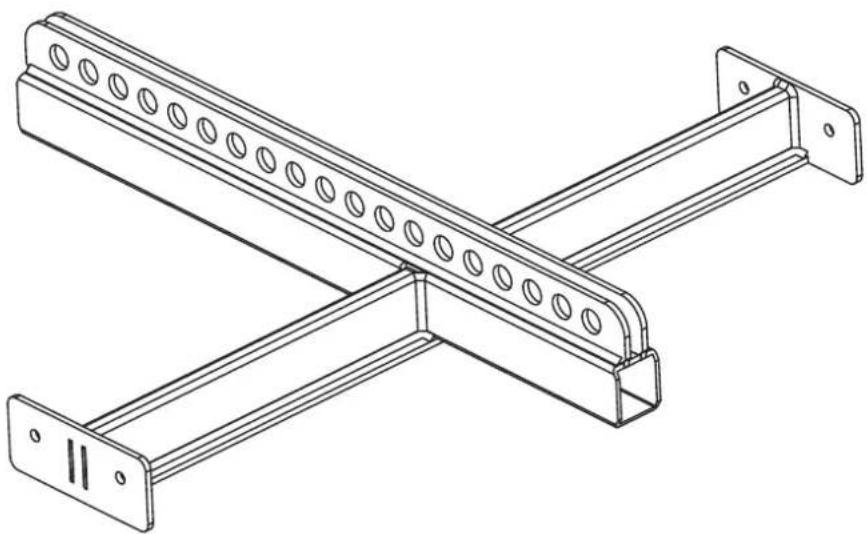

Utilizzando il flybar FLY BAR FL-B V Q 15 possono essere sospesi verticalmente fino a 4 diffusori Q 15.

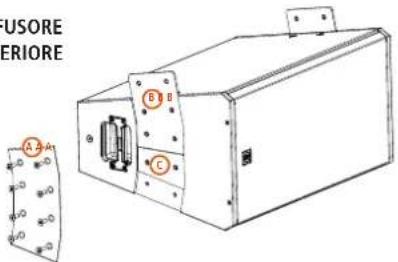

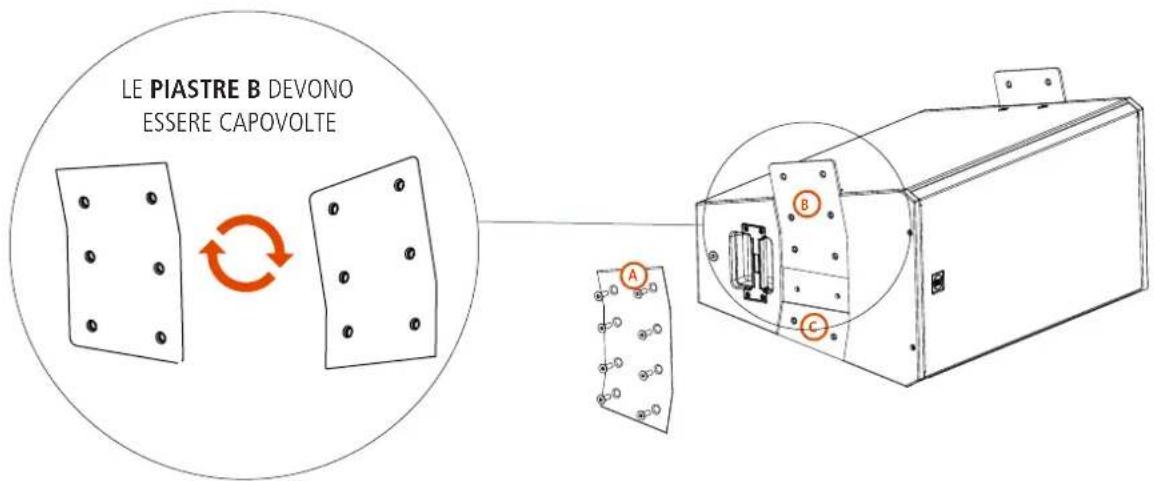

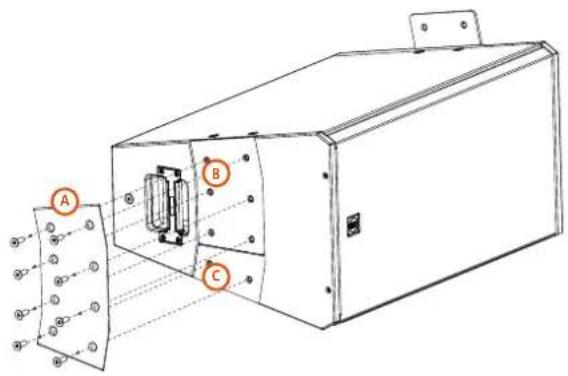

Per sospendere verticalmente una serie di diffusori Q 15, svitare le 8 viti dalla piastra superiore A e rimuoverla.

Così come descritto nel capitolo 4.1 (Sospensione orizzontale di 2 o più diffusori), sotto alla piastra superiore ci sono altre due piastre:

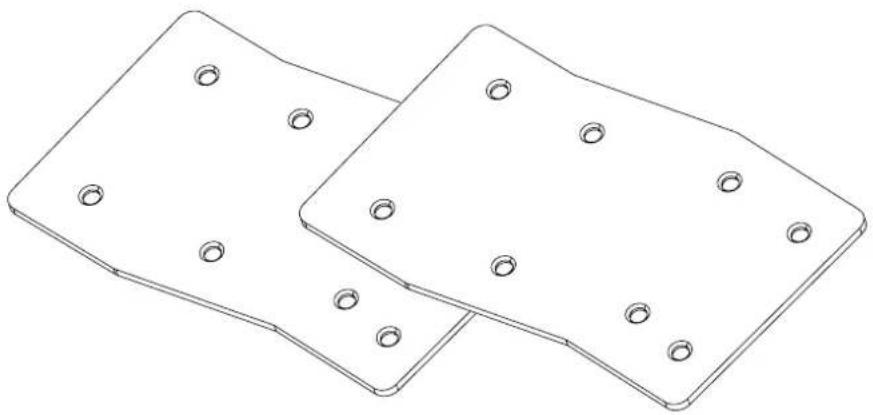

B una piastra di collegamento (con 6 fori)
c una piastra esterna (con 2 fori)

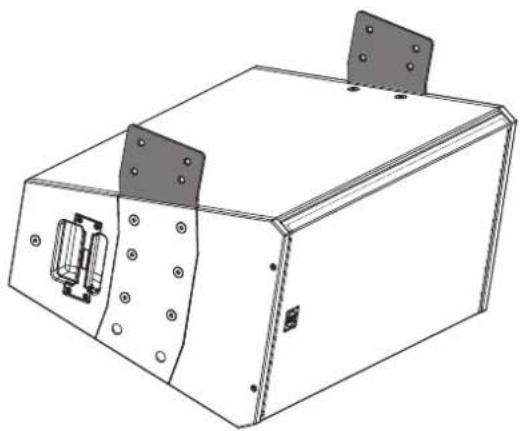

Queste due piastre sono progettate per essere spostate dalla loro posizione in modo da poter collegare un altro diffusore a fianco a seconda della configurazione desiderata.

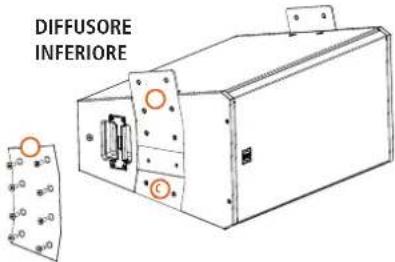

Esempio: per una configurazione orizzontale a 1 diffusore, le due piastre devono essere posizionate in questo modo:

5. SOSPENSIONE VERTICALE

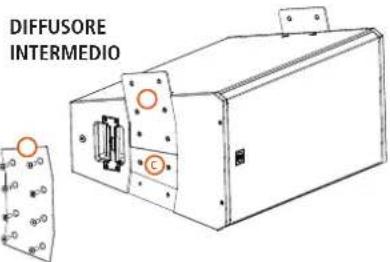

Esempio: per una configurazione verticale a 2 diffusori, le due piastre devono essere posizionate in questo modo:

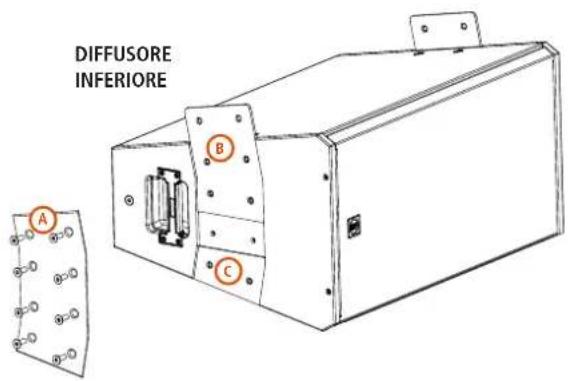

Esempio: per una configurazione verticale a 3 diffusori, le due piastre devono essere posizionate in questo modo:

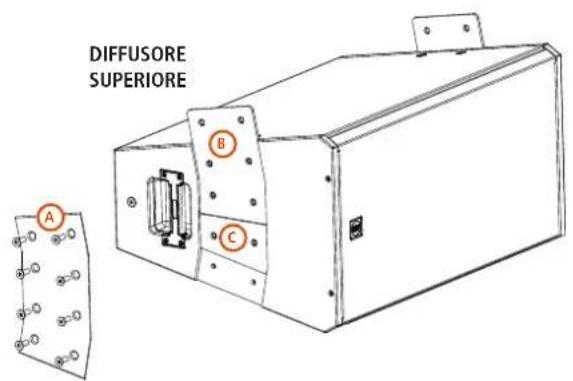

DIFFUSORE SUPERIORE

NOTA: Le stesse operazioni devono essere eseguite su entrambi i lati del diffusore.

NOTA: Una volta scelta la configurazione corretta, la piastra superiore deve essere sempre riavvitata nella sua posizione.

4.1 CONFIGURAZIONI VERTICALI

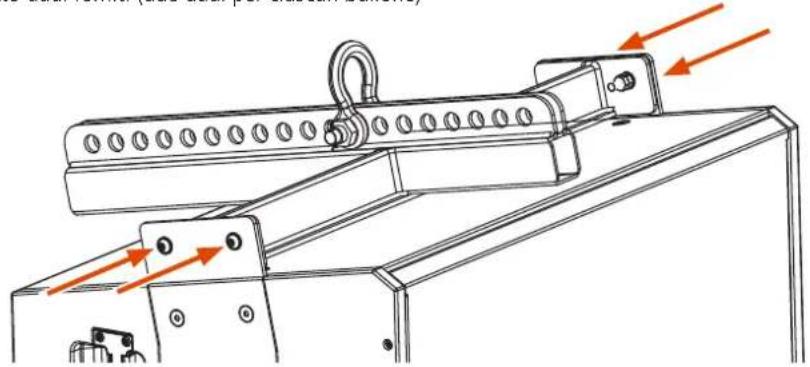

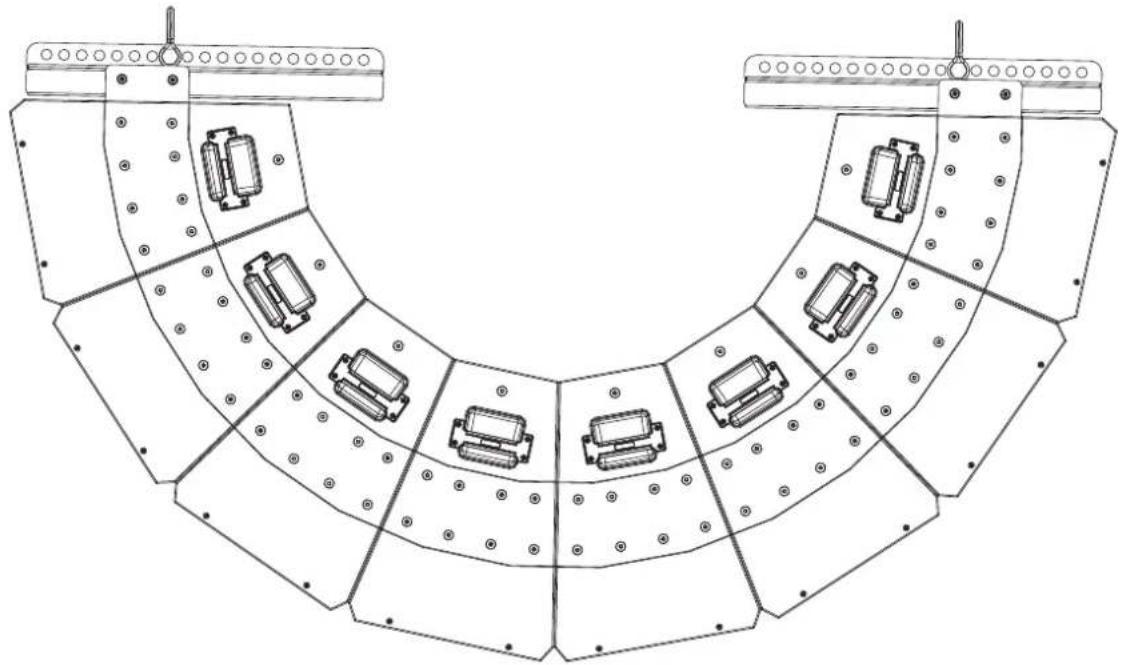

Una volta avvitata la piastra superiore, fissare il flybar verticale sulla parte esposta della piastra di collegamento con i quattro bulloni M10 forniti. Fissare ogni bullone con gli otto dadi forniti (due dadi per ciascun bullone)

Queste sono le 4 possibili configurazioni utilizzando un solo Flybar:

1 DIFFUSORE

2 DIFFUSORI

CAUTELA: non sospendere più di 6 diffusori con un singolo flybar verticale.

5. SOSPENSIONE VERTICALE

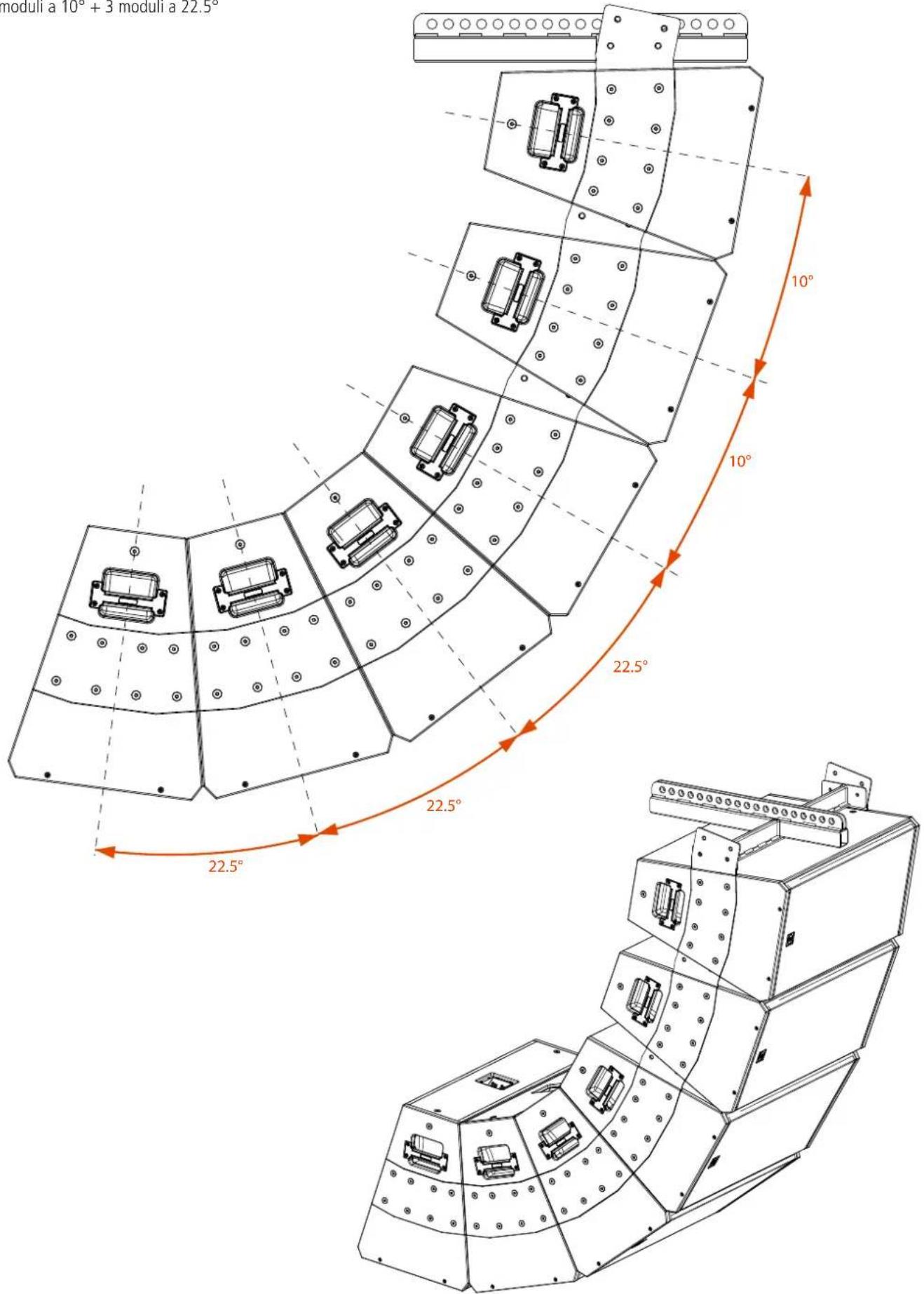

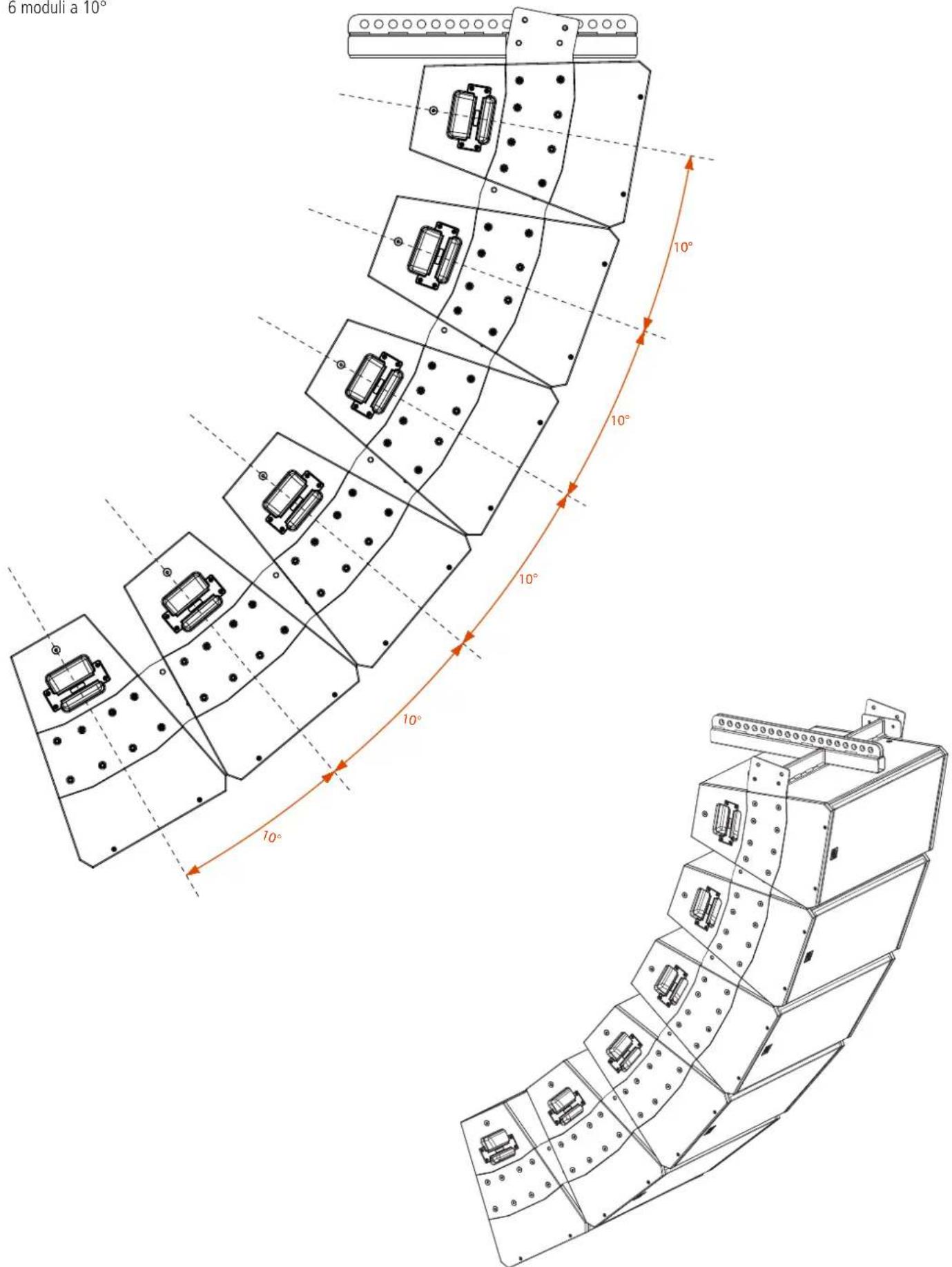

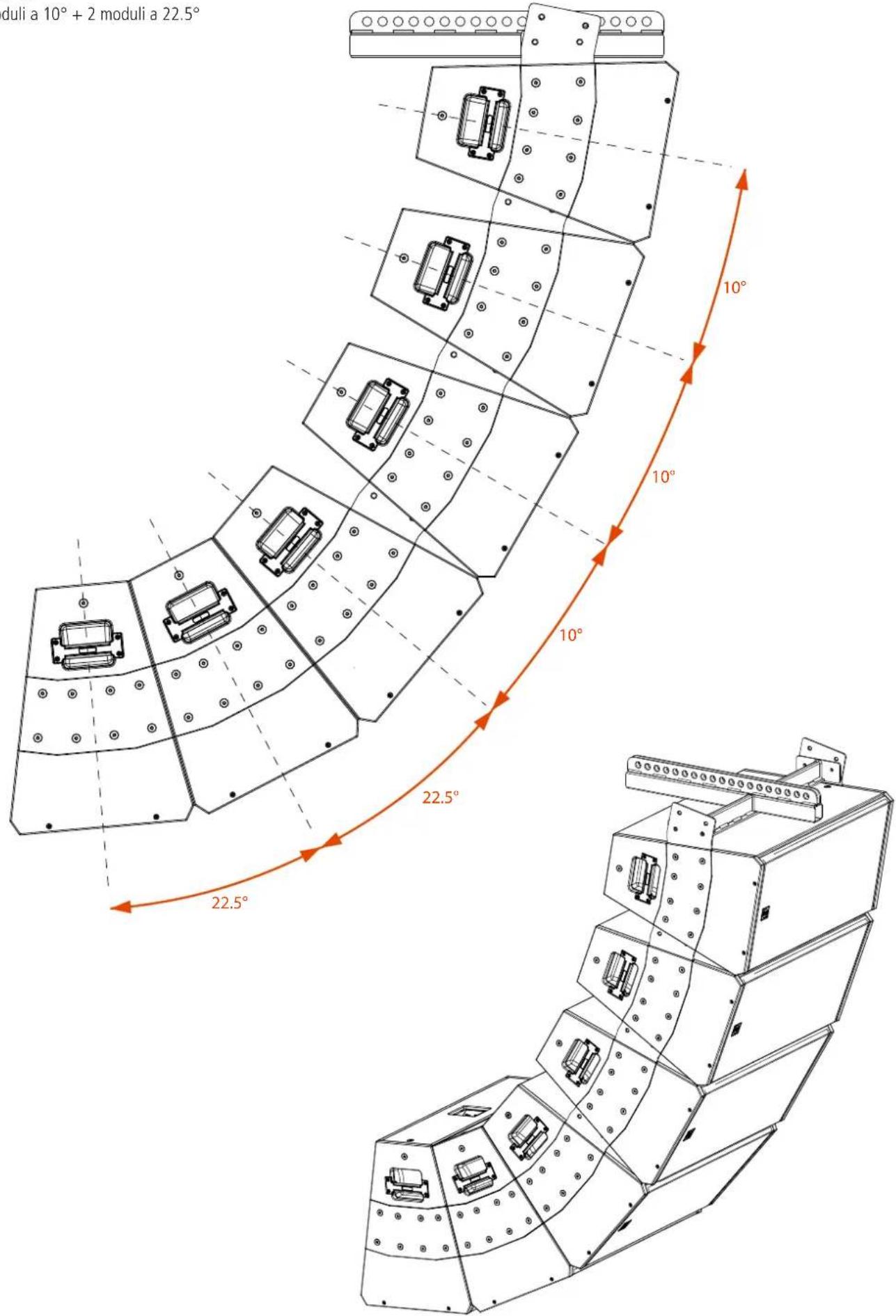

Un'ulteriore configurazione a 8 diffusori può essere fatta mediante l'utilizzo di 2 flybar.

Mediante l'utilizzo della staffa C-BR 10° è possibile ridurre l'angolo di apertura da 22.5° a 10°.

CONTENUTO DELLA CONFEZIONE: - 2 X STAFFE C-BR 10°

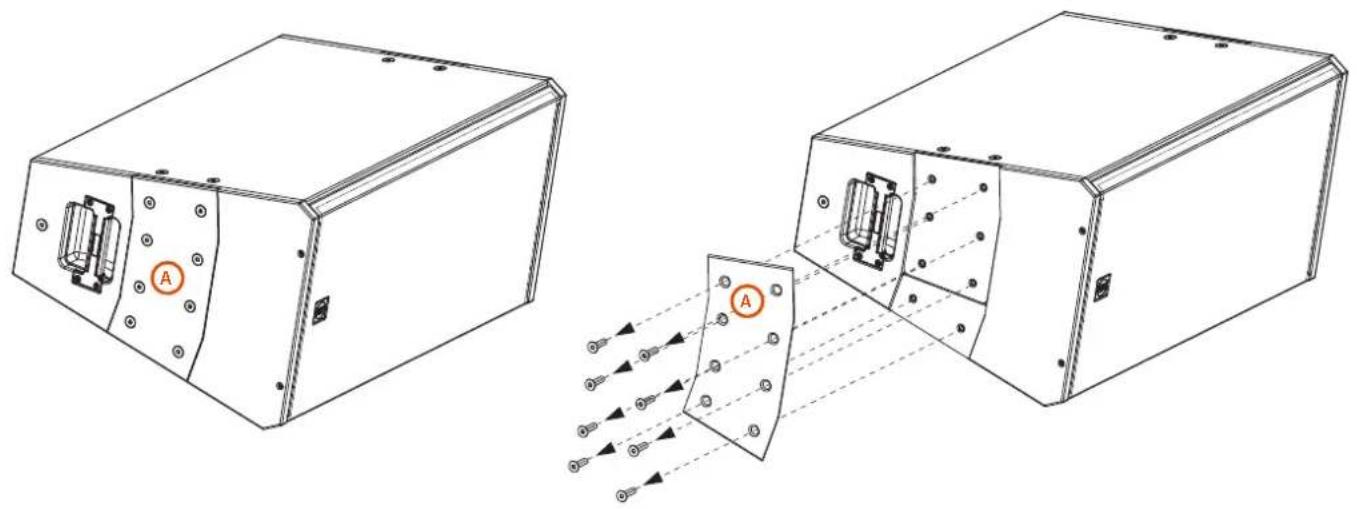

1. Svitare le 8 viti dalla Piastra Superiore A e rimuoverla.

1. Rimuovere le due piastre sottostanti la Piastra Superiore:

B la Piastra di Collegamento (con 6 fori)

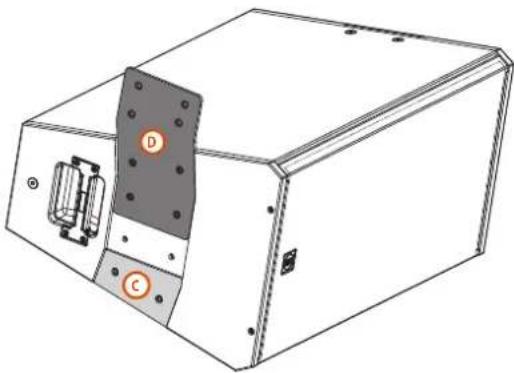

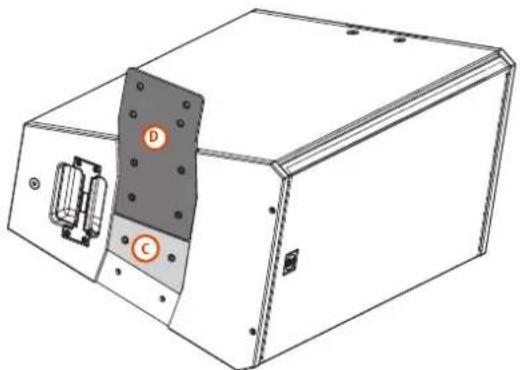

1. Posizionare la staffa C-BR 10° D come mostrato nelle immagini sotto.

2. Sul primo diffusore in alto e sui seguenti del cluster, la Piastra Esterna c deve essere posizionata di fianco alla staffa C-BR 10°, come mostrato nella FIGURA 1.

3. Nell'ultimo diffusore in basso del cluster, la Piastra Esterna c deve essere posizionata come mostrato nella FIGURA 2.

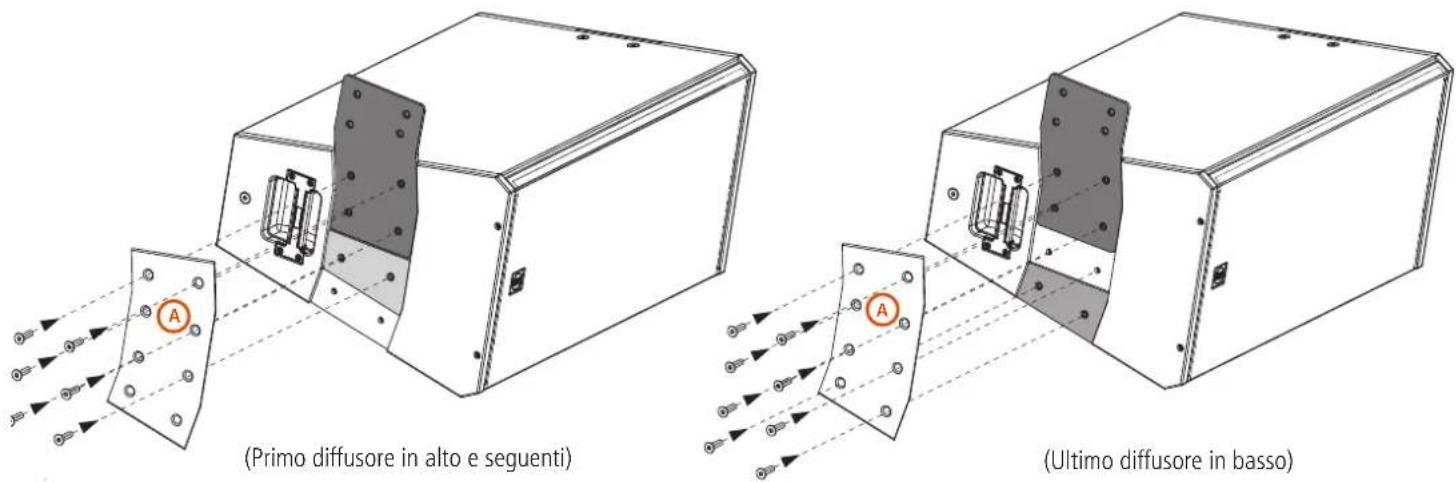

FIGURA 1
(Primo diffusore in alto e seguenti)

FIGURA 2
(Ultimo diffusore in basso)

1. Per il primo diffusore in alto e per i seguenti, posizionare la Piastra Superiore nella sua posizione e avvitarla con solo 6 viti, lasciando vuoti i due fori in basso. Nell'ultimo diffusore in basso avvitare tutte le 8 viti.

i NOTA: La Piastra Superiore A mdeve sempre essere riavvitata nella sua posizione.

NOTA: La medesima operazione deve essere fatta su entrambi i lati del diffusore

1. Posizionare il FlyBar verticale sopra al diffusore Q15 e avvitarlo con le 4 viti in dotazione al FlyBar. Le staffe sporgenti dell'accessorio 10° devono essere inserite nella loro sede ricavata sotto alla Piastra Superiore del diffusore sovrastante. Quindi a seconda dell'angolo scelto per l'inclinazione, avvitare le ultime due viti.

NOTA: La medesima operazione deve essere fatta su entrambi i lati del diffusore

6. SOSPENSIONE VERTICALE CON ANGOLO DI 10°

Mediante l'utilizzo del flybar verticale FLY BAR FL-B V Q 15 è possibile sospendere un cluster di diffusori Q 15 (massimo 6).

ESEMPIO

6 moduli a 10°

7. ESEMPI DI CONFIGURAZIONI MISTE

ESEMPIO

4 moduli a 10^ + 2 moduli a 22.5^

7. ESEMPI DI CONFIGURAZIONI MISTE

ESEMPIO

3 moduli a 10^ + 3 moduli a 22.5^
