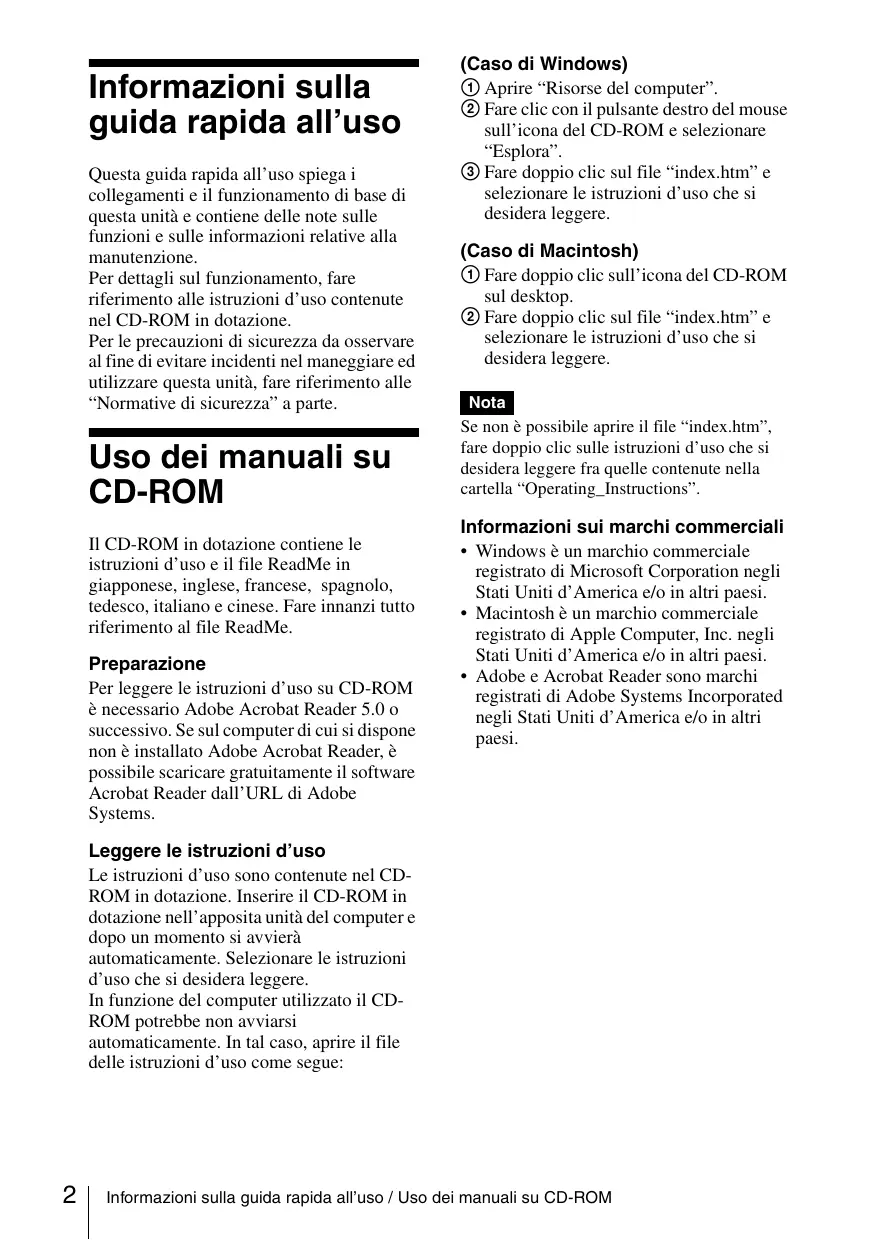

Questa guida rapida all'uso spiega i collegamenti e il funzionamento di base di questa unità e contiene delle note sulle funzioni e sulle informazioni relative alla manutenzione.
Per dettagli sul funzionamento, fare riferimento alle istruzioni d'uso contenute nel CD-ROM in dotazione.
Per le precauzioni di sicurezza da osservare al fine di evitare incidenti nel maneggiare ed utilizzare questa unità, fare riferimento alle “Normative di sicurezza” a parte.
Uso dei manuali su CD-ROM
Il CD-ROM in dotazione contiene le istruzioni d'uso e il file ReadMe in giapponese, inglese, francese, spagnolo, tedesco, italiano e cinese. Fare innanzi tutto riferimento al file ReadMe.
Preparazione
Per leggere le istruzioni d'uso su CD-ROM è necessario Adobe Acrobat Reader 5.0 o successivo. Se sul computer di cui si dispone non è installato Adobe Acrobat Reader, è possibile scaricare gratuitamente il software Acrobat Reader dall'URL di Adobe Systems.
Leggere le istruzioni d'uso
Le istruzioni d'uso sono contenute nel CD-ROM in dotazione. Inserire il CD-ROM in dotazione nell'apposita unità del computer e dopo un momento si avvierà automaticamente. Selezionare le istruzioni d'uso che si desidera leggere.
In funzione del computer utilizzato il CD-ROM potrebbe non avviarsi automaticamente. In tal caso, aprire il file delle istruzioni d'uso come segue:
(Caso di Windows)
① Aprire “Risorse del computer”.
② Fare clic con il pulsante destro del mouse sull'icona del CD-ROM e selezionare “Esplora”.
③ Fare doppio clic sul file “index.htm” e selezionare le istruzioni d’uso che si desidera leggere.
(Caso di Macintosh)
① Fare doppio clic sull'icona del CD-ROM sul desktop.
② Fare doppio clic sul file “index.htm” e selezionare le istruzioni d’uso che si desidera leggere.
Nota
Se non è possibile aprire il file “index.htm”, fare doppio clic sulle istruzioni d’uso che si desidera leggere fra quelle contenute nella cartella “Operating_Instructions”.
- Windows è un marchio commerciale registrato di Microsoft Corporation negli Stati Uniti d'America e/o in altri paesi.
- Macintosh è un marchio commerciale registrato di Apple Computer, Inc. negli Stati Uniti d'America e/o in altri paesi.
- Adobe e Acrobat Reader sono marchi registrati di Adobe Systems Incorporated negli Stati Uniti d'America e/o in altri paesi.
Note sull'uso
Note sulle aperture di ventilazione
Non ostruire le aperture di ventilazione (scarico/aspirazione). Se fossero ostruite, potrebbe verificarsi un surriscaldamento interno e provocare incendio o guasto dell'unità. Verificare la posizione delle aperture di ventilazione mostrate nelle illustrazioni che seguono.
Per altre precauzioni, leggere attentamente le “Normative di sicurezza” a parte.

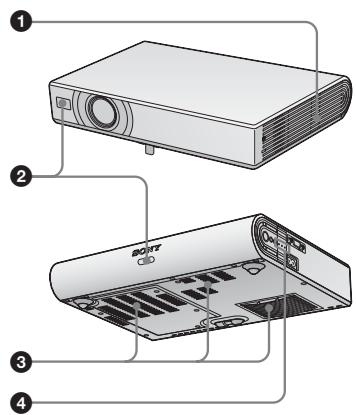

① Aperture di ventilazione (scarico)
② Rivelatore del telecomando
③ Aperture di ventilazione (aspirazione)
4 Spie
Proiezione
Collegamento del proiettore
Nel collegare il proiettore, prestare attenzione a quanto segue:
- Prima di effettuare qualsiasi collegamento, spegnere tutte le apparecchiature.
• Per ciascun collegamento, usare i cavi adatti.
- Inserire saldamente le spine dei cavi. Per scollegare un cavo, afferrare la spina senza tirare sul cavo stesso.
Fare anche riferimento al manuale di istruzioni dell'apparecchiatura da collegare.
Prima di effettuare i collegamenti

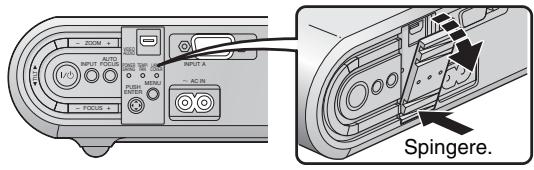

Aprire il coperchio per usare il connettore AUDIO/VIDEO.

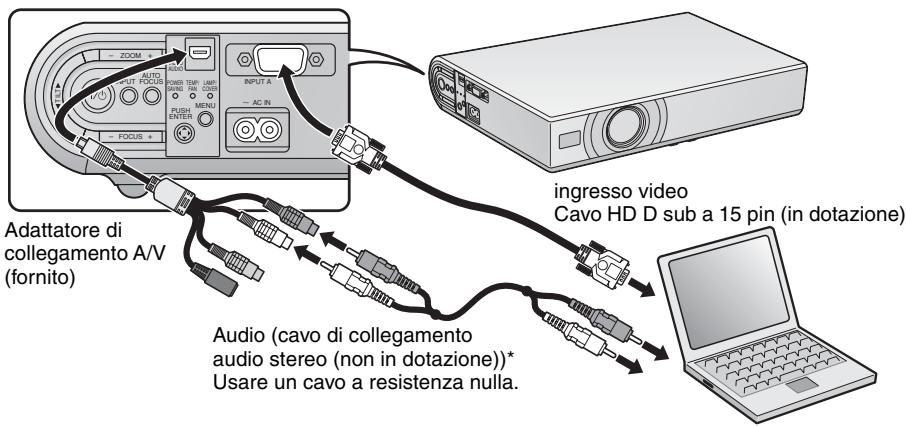

Collegamento a un computer
* Collegare soltanto per emettere l'audio dall'altoparlante del proiettore.

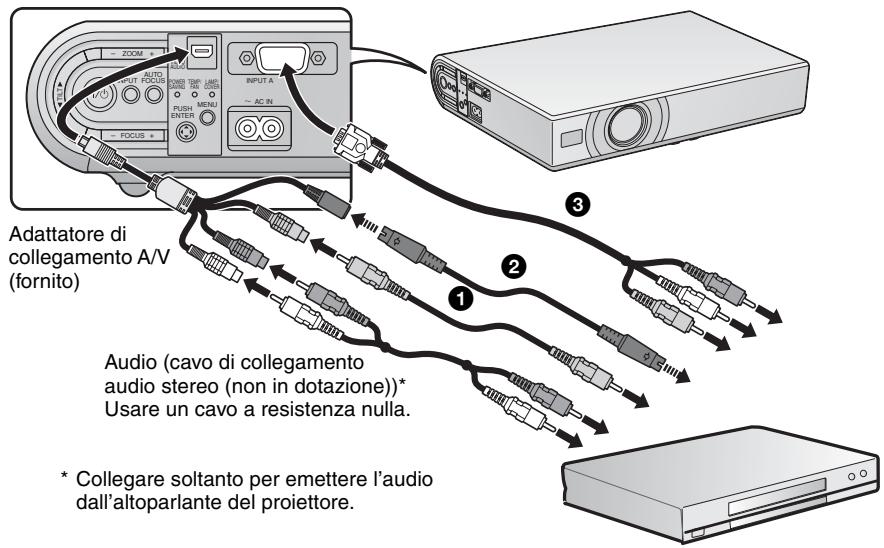

Il collegamento può essere effettuato in questi tre modi:
① Cavo video composito (spina fono) (non in dotazione)
② Cavo S video (mini DIN a 4 pin) (non in dotazione)
③ Cavo componente (D-sub a 15 pin ↔ 3 × spina fono) (non in dotazione)
Proiezione

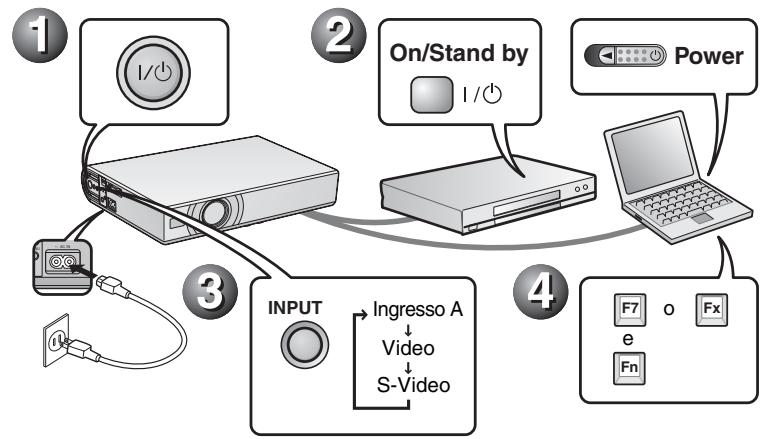

Prima di collegare l'apparecchiatura, inserire il cavo di alimentazione c.a. in una presa a muro.
① Premere il tasto I/⏻ (acceso/attesa).
② Accendere il computer collegato al proiettore.
③ Premere il tasto INPUT per selezionare la sorgente di ingresso.
4 Quando il computer è collegato, impostarlo in modo che trasmetta il segnale video solo al monitor esterno.
Regolazione del proiettore
① Regolare la posizione dell'immagine.
② Regolare le dimensioni dell'immagine.
③ Regolare a piacere la messa a fuoco.


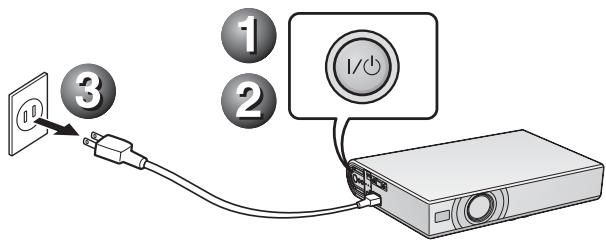

Spegnimento dell'alimentazione
① Premere il tasto I/⏻ (acceso/attesa).
② Quando appare un messaggio, premere di nuovo il tasto I/⏻ (acceso/attesa).
③ Scollegare il cavo di alimentazione c.a. dalla presa a muro dopo che la ventola si è fermata e che la spia ON/STANDBY si è accesa in rosso.
Nota
Il circuito interno della funzione Off & Go potrebbe far sì che la ventola continui a funzionare per un breve tempo anche dopo che il tasto I/⏻ è stato premuto per spegnere l'alimentazione e la spia ON/STANDBY è diventata rossa.
Sostituzione della lampada
La lampada che costituisce la sorgente di luce è un prodotto consumabile. Perciò, sostituirla con una lampada nuova nei casi che seguono.
- Quando la lampada è bruciata o poco luminosa
- Quando sullo schermo appare “Sostituire la lampadina.”
- Quando si illumina la spia LAMP/COVER La vita utile della lampada varia in funzione delle condizioni d'uso.
Come lampada per proiettore di ricambio usare la LMP-C163.
L'uso di qualsiasi altra lampada diversa dalla LMP-C163 potrebbe guastare il proiettore.
Attenzione
La lampada è ancora calda dopo aver spento il proiettore con il tasto l/☐. Toccando la lampada, ci si potrebbe ustionare le dita. Quando si sostituisce la lampada, aspettare almeno un'ora che si raffreddi.
Note
- Se la lampada si rompe, rivolgersi al centro di informazione clienti di zona.
- Estrarre la lampada afferrando la maniglia. Toccare la lampada potrebbe causare ustioni o lesioni.
- Per rimuovere la lampada, aver cura che rimanga in posizione orizzontale e tirare direttamente verso l'alto. Non inclinare la lampada. Se la lampada viene tirata fuori inclinata e si rompe, i frammenti potrebbero disperdersi, causando lesioni.
1 Spegnere il proiettore e scollegare il cavo di alimentazione c.a. dalla presa c.a..
Nota
Quando si sostituisce la lampada dopo aver usato il proiettore, aspettare almeno un'ora che la lampada si raffreddi.
2 Mettere un telo (stoffa) di protezione sotto il proiettore. Rovesciare il proiettore in modo da vedere la parte inferiore.
Nota
Verificare che il proiettore rovesciato sia in posizione stabile.

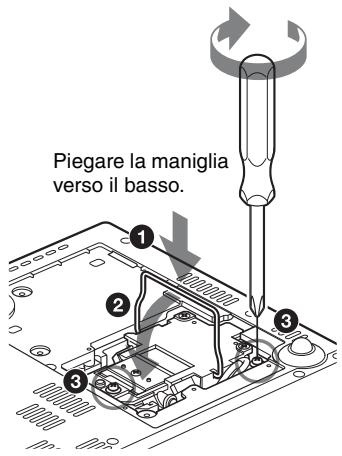

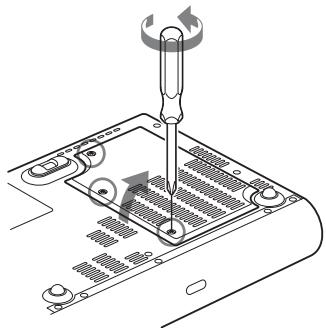

3 Aprire il coperchio della lampada svitando le tre viti con un cacciavite con punta a croce.
Per motivi di sicurezza, non allentare alcuna altra vite.

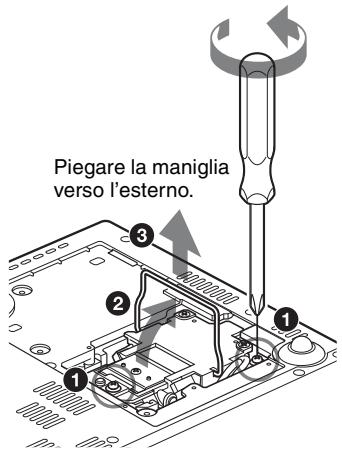

4 Allentare le due viti sull'unità della lampada con il cacciavite con punta a croce (①). Sollevare la maniglia (②), quindi usarla per tirare fuori l'unità della lampada (③).
5 Inserire completamente la nuova lampada finché è saldamente in posizione (①). Serrare le due viti (③). Mettere a posto la maniglia abbassandola (②).
Note
- Prestare attenzione a non toccare la superficie di vetro della lampada.
- L'alimentazione non si accenderà se la lampada non è fissata correttamente.
6 Chiudere il coperchio della lampada e serrare le tre viti.
Nota
Aver cura di montare saldamente il coperchio della lampada come era in origine. Diversamente non sarà possibile accendere il proiettore.
7 Girare di nuovo il proiettore.
8 Collegare il cavo di alimentazione. La spia ON/STANDBY intorno al tasto I/© si illumina in rosso.
9 Premere i seguenti tasti sul telecomando, nell'ordine seguente, per meno di cinque secondi l'uno: RESET, ◀, ▶, ENTER.
Attenzione
Non infilare le mani nella sede di sostituzione della lampada e fare in modo che non ci cadano dei liquidi o degli oggetti per evitare scossa elettrica o incendio.
Pulizia del filtro dell'aria
Il filtro dell'aria dovrebbe essere pulito ogni 500 ore.

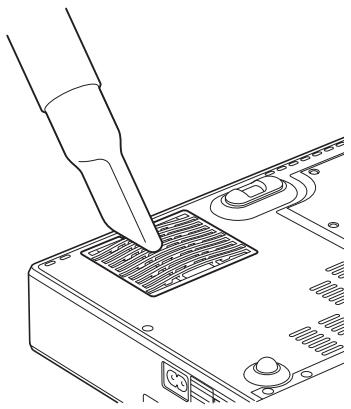

Togliere la polvere all'esterno delle aperture di ventilazione con un aspirapolvere.
500 ore è un valore approssimato. Questo valore varia in funzione dell'ambiente o di come è usato il proiettore.
Quando diventa difficile togliere la polvere dal filtro usando l'aspirapolvere, smontare il filtro dell'aria e lavarlo.
1 Spegnere l'alimentazione e scollegare il cavo di alimentazione.
2 Mettere un telo (stoffa) di protezione sotto il proiettore e rovesciare quest'ultimo.

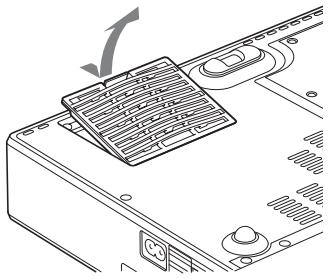

3 Smontare il coperchio del filtro dell'aria.
4 Smontare il filtro dell'aria.
5 Lavare il filtro dell'aria con una soluzione di detersivo delicato e farlo asciugare all'ombra.

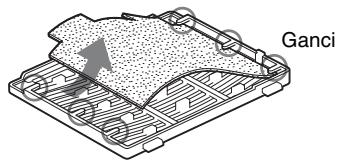

6 Montare il filtro dell'aria in modo che si inserisca in ciascuna delle linguette (6 posizioni) sul coperchio del filtro dell'aria e rimontare il coperchio.
Note
- Se il filtro dell'aria non viene pulito, la polvere potrebbe accumularsi e intasarlo. Conseguentemente, la temperatura all'interno dell'unità potrebbe salire e causare guasto o incendio.
- Se non è possibile togliere la polvere dal filtro dell'aria, sostituirlo con il filtro nuovo in dotazione.
- Prestare attenzione a montare saldamente il coperchio del filtro dell'aria: se non è chiuso completamente, non sarà possibile accendere l'alimentazione.
Risoluzione dei problemi
Se il proiettore funziona in modo irregolare, provare a diagnosticare e correggere il problema con le seguenti istruzioni. Se il problema permane, rivolgersi a personale Sony qualificato. Per dettagli sui sintomi, vedere le istruzioni d'uso contenute nel CD-ROM.
Alimentazione/immagine
| Sintomo | Causa e rimedio |
| L'alimentazione non si accende. | L'alimentazione è stata accesa e spenta poco dopo con il tasto I/⏻.→ Attendere circa 45 secondi prima di accendere l'alimentazione.Il coperchio della lampada non è fissato.→ Chiudere completamente il coperchio della lampada.Il coperchio del filtro dell'aria è staccato.→ Montare saldamente il coperchio del filtro dell'aria. |
| Il dispositivo di regolazionedell'inclinazione asservitonon si chiude. | Il cavo di alimentazione c.a. è stato scollegato mentrel'alimentazione del proiettore era accesa.→ Ricollegare il cavo di alimentazione alla presa c.a., accendere l'alimentazione del proiettore, quindi spegnerla. |
| Nessuna immagine. | Un cavo è scollegato oppure i collegamenti sono errati.Verificare che siano stati effettuati i collegamenti corretti.I collegamenti sono errati.Il proiettore è compatibile con DDC2B (Digital Data Channel 2B). Se il computer utilizzato è compatibile con DDC, accendere il proiettore procedendo come segue.1 Collegare il proiettore al computer.2 Accendere il proiettore.3 Avviare il computer.La selezione dell'ingresso è errata.Selezionare correttamente la sorgente di ingresso usando il tasto INPUT.Il segnale dal computer non è stato impostato per la visualizzazione su monitor esterno, oppure è stato impostato per la visualizzazione sia su un monitor esterno, sia sul monitor LCD del computer.→ Impostare il segnale del computer per la visualizzazione solo su un monitor esterno.In funzione del tipo di computer utilizzato, per esempio un notebook, o un modello con LCD incorporato, potrebbe essere necessario impostare il computer in modo che visualizzi sul proiettore premendo dei tasti particolari o cambiando le impostazioni del computer.Per i dettagli, fare riferimento alle istruzioni d'uso fornite con il computer. |
| L'immagine è rumorosa. | Potrebbe manifestarsi del rumore sullo sfondo in funzione del rapporto fra il numero di punti del segnale di ingresso sul connettore e il numero di pixel del pannello LCD.→ Cambiare l'impostazione del desktop del computer collegato. |
| L'immagine dal connettore INPUT A ha dei colori insoliti. | L'impostazione di “Sel. segn. in. A.” nel menu Impostazione è errata.Selezionare correttamente “Auto”, “Computer”, “Video GBR” o “Componenti” in funzione del segnale di ingresso. |
| L’immagine non è nitida. | • L’immagine non è a fuoco.→ Regolare la messa a fuoco.• Si è depositata della condensazione sull’obiettivo.→ Lasciare il proiettore acceso per circa due ore. |
| L’immagine si estende oltre lo schermo. | Il tasto APA è stato premuto anche se ci sono dei bordi neri intorno all’immagine.→ Visualizzare l’immagine completa sullo schermo e premere il tasto APA.→ Regolare correttamente “Spostamento” nel menu Segnale. |
| L’immagine sfarfalla. | “Fase punto” nel menu Segnale non è stato regolato correttamente.→ Regolare correttamente “Fase punto” nel menu Segnale. |
Spie
| Spie | Stato e rimedio |
| POWER SAVING | Si illumina quando il proiettore è nel modo di risparmio energetico. |
| TEMP/FAN | Si illumina quando la temperatura all'interno del proiettore è insolitamente elevata. Verificare che le aperture di ventilazione non siano ostruite. |
| Lampeggia quando la ventola è guasta. Rivolgersi a personale Sony qualificato. |
| LAMP/COVER | Si illumina quando la lampada ha raggiunto la fine della vita utile o è a temperatura elevata. Attendere 45 secondi che la lampada si raffreddi e riaccendere l'alimentazione, oppure sostituire la lampada. Se la spia LAMP/COVER si illumina ancora, nonostante sia stata sostituita la lampada, potrebbe essere guasto l'impianto elettrico. Rivolgersi a personale Sony qualificato. |
| Lampeggia quando il coperchio della lampada non è fissato saldamente. Montare saldamente il coperchio. |
| Spia I/➊ | Si illumina in rosso quando il cavo di alimentazione c.a. è inserito in una presa a muro. Quando in modo di attesa, è possibile accendere il proiettore con il tasto I/➊. |
| Si illumina in verde quando viene accesa l'alimentazione. |
| Lampeggia in verde per diverse decine di secondi dopo che è stata accesa l'alimentazione. Inoltre, lampeggia per circa 45 secondi dopo che l'alimentazione è stata spenta con il tasto I/➊. Durante questo intervallo, non sarà possibile utilizzare il proiettore. |
Caratteristiche tecniche principali
Sistema di proiezione
3 LCD pannelli, 1 obiettivo,
sistema di proiezione
LCD pannello VPL-CX21: pannello XGA da 0,63 pollici, circa 2.360.000 pixel (786.432 pixel × 3)
VPL-CS21: Pannello SVGA da 0,63 pollici, circa 1.440.000 pixel (480.000 pixel × 3)
Obiettivo Obiettivo zoom da 1,2
ingrandimenti (asservito)
f da 18,8 a 22,6 mm/F da 1,6 a 1,94
Lampada Lampada ad altissima pressione di 165 W
Dimensione dell'immagine proiettata (misurata diagonalmente)
da 40 a 300 pollici
da 40 a 150 pollici (gamma di funzionamento della messa a fuoco elettronica)
Flusso luminoso
2100 lumen ANSI
(Quando Modo lampada è impostato su “Alto”)
Distanza di proiezione (Quando sistemato sul
pavimento.)
40 pollici: da 1,2 a 1,4 m
80 pollici: da 2,3 a 2,8 m
100 pollici: da 2,9 a 3,6 m
150 pollici: da 4,4 a 5,4 m
200 pollici: da 5,9 a 7,2 m
250 pollici: da 7,3 a 9,0 m
300 pollici: da 8,8 a 10,7 m
Potrebbe esserci una piccola differenza fra il valore effettivo e il valore di progetto precedentemente indicato.
Standard colore
Standard NTSC3.58/PAL/SECAM/
Segnali da computer compatibili
fH: da 19 a 92 kHz
fV: da 48 a 92 Hz
(massima risoluzione del segnale
di ingresso: SXGA+ 1400 × 1050
fV: 60 Hz)
Segnali video compatibili
15 k RGB 50/60 Hz, componente
progressivo 50/60 Hz, DTV,
video composito, video Y/C
Dimensioni 273 × 52 × 210 mm (l/a/p) (escluse parti sporgenti)
Massa circa 1,9 kg
Requisiti di alimentazione
da 100 a 240 V c.a., da 2,2 a 1,0 A,
50/60 Hz
Potenza assorbita
Max. 220 W
in attesa: 0,8 W
Accessori forniti
Telecomando (1)
Pila al litio CR2025 (1)
Cavo HD D-sub a 15 pin (2 m) (1)
(1-791-992-XX)
Adattatore di collegamento
A/V (1) (1-830-658-XX)
Custodia per il trasporto (1)
Cavo di alimentazione c.a. (1)
Istruzioni d'uso (CD-ROM) (1)
Guida rapida all'uso (1)
Normative di sicurezza (1)
Targhetta di sicurezza (1)
Realizzazione e caratteristiche tecniche soggette a modifica senza preavviso.
Accessori opzionali
Lampada di proiezione
LMP-C163 (ricambio)
