Tipo di prodotto	Ventilatore da tavolo metallico (Ventilatore a pedana)
Modello	INN-530B
Marca	Innoliving
Alimentazione	220-240V ~ 50/60Hz, 35W
Portata d'aria (max)	37,28 m³/min
Valore di servizio	1,14 (m³/min)/W
Velocità massima dell'aria	2,73 m/s
Livello di potenza sonora	57,52 dB(A)
Consumo elettrico stagionale	10,46 kWh/a
Consumo in standby	0 W
Impostazioni di velocità	Spento (0), Bassa (I), Media (II), Alta (III)
Oscillazione	Attivazione oscillazione tramite pulsante
Regolazione inclinazione	Regolabile tramite manopola sul supporto motore
Griglia di protezione	Griglie di sicurezza anteriore e posteriore con viti
Assemblaggio	Richiede un cacciavite; fissare base, piedistallo, griglie e pale
Materiale	Corpo e pale in metallo
Pulizia	Panno morbido asciutto; non usare abrasivi né immergere in acqua
Caratteristiche di sicurezza	Non utilizzare senza griglie; tenere lontano dai bambini; scollegare prima della manutenzione
Uso previsto	Solo uso domestico interno
Conformità	Marcatura CE, conforme alle direttive europee
Produttore	Innoliving Spa, Via Merloni 2/B, 60131 Ancona, Italia
Origine	Prodotto in Cina

Domande frequenti - INN-530B Innoliving

Come si assembla il ventilatore INN-530B?

Fissare la griglia posteriore al corpo motore con le viti in dotazione, quindi posizionare le pale sul supporto pale e serrare la manopola verso sinistra. Posizionare la griglia anteriore e serrare le sue viti. Infine, fissare la base al piedistallo usando la manopola, e inserire il corpo del ventilatore sul piedistallo. Fissare il supporto motore con il bullone e due manopole.

Come si regola la velocità del ventilatore?

Utilizzare la rotella sulla testa del motore: la posizione 0 ferma il ventilatore, I è velocità bassa, II è media e III è alta.

Come si attiva la funzione di oscillazione?

Premere verso il basso il pulsante di oscillazione situato sul corpo del ventilatore per avviare l'oscillazione. Spingerlo verso l'alto per fermarlo.

Come si pulisce il ventilatore?

Spegnere sempre il ventilatore prima della pulizia. Usare un panno morbido e asciutto per le parti metalliche. Non usare detergenti abrasivi, prodotti chimici o solventi, e non immergere mai il ventilatore in acqua.

Cosa fare se il ventilatore non si avvia?

Controllare che il cavo di alimentazione sia correttamente inserito in una presa funzionante e che il selettore di velocità non sia impostato su 0. Assicurarsi che la tensione corrisponda alla rete locale (220-240V). Se il problema persiste, contattare un centro di assistenza autorizzato.

Il ventilatore è sicuro da lasciare incustodito?

No, non lasciare mai il ventilatore incustodito mentre è in funzione. Scollegarlo sempre dall'alimentazione prima di spostarlo, pulirlo o durante i temporali.

Posso usare il ventilatore all'aperto?

No, il ventilatore è destinato solo all'uso domestico interno. Non utilizzarlo all'aperto o vicino a finestre aperte per evitare cortocircuiti dovuti a pioggia o umidità.

Qual è il livello di rumore del ventilatore?

Il ventilatore ha un livello di potenza sonora di 57,52 dB(A) alla massima velocità.

Come si regola l'inclinazione della testa del ventilatore?

Allentare la manopola grande sul lato del supporto motore, inclinare la testa del ventilatore all'angolo desiderato, quindi serrare nuovamente la manopola saldamente.

Quali sono le dimensioni e il peso del ventilatore?

Le dimensioni e il peso non sono specificati nel manuale. Il ventilatore è un modello a pedana con testa e base in metallo, tipico per un ventilatore da tavolo.

MANUALE UTENTE INN-530B Innoliving

Grazie per aver acquistato il ventilatore da tavolo in metallo INNOLIVING modello INN-530B. Leggere attentamente le istruzioni prima dell'uso e conservare il presente manuale per future consultazioni.

AVVERTENZE E NORME DI SICUREZZA

- Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso e in particolare le avvertenze sulla sicurezza, attenendosi ad esse. Conservare il presente manuale, per l'intera durata di vita dell'apparecchio, a scopo di consultazione. La mancata osservanza delle istruzioni potrebbe essere causa di incidenti e rendere nulla la garanzia, sollevando il fabbricante da ogni responsabilità.

- Questo prodotto non è stato concepito per l'uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, mentali o sensoriali, privi di esperienza e conoscenza, a meno che non ci sia la supervisione o formazione sull'uso dell'apparecchio fornita dalla persona responsabile della loro sicurezza e ne capiscano i pericoli implicati.

- Questo prodotto non è un giocattolo. Assicurarsi che i bambini non giochino con l'apparecchio. Tenere il prodotto e il suo cavo lontano dalla portata dei bambini.

- 'Scollegare il ventilatore dalla rête elettrica prima di rimuovere le griglie di protezione, prima di ogni operazione di manutenzione e pulizia, prima di spostare il prodotto, prima di lunghi periodi di inutilizzo o in caso di temporale.

- Non azionare mai il ventilato resenza griglied di protezione.

PERICOLO DI LESIONI DOVUTE ALL'ACCIDENTALE CONTATTO CON LE PALE IN MOVIMENTO!

- Il presente apparecchio deve essere utilizzato unicamente per lo scopo per cui è stato progettato, ovvero come ventilatore per uso domestico interno. Qualsiasi altro utilizzo è considerato non conforme e pertanto pericoloso.

- Questo apparecchio è destinato al solo uso DOMESTICO.

- Gli elementi di imballaggio (sacchetti di plastica, cartone, polistirolo ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo e devono essere smaltiti secondo quanto previsto dalle normative vigenti.

- Dopo aver rimosso l'apparecchio dalla confezione, controllare l'eventuale presenza di danni da trasporto e l'integrità della fornitura in base al disegno. In caso di danneggiamenti o dubbi sull'effettiva integrità, non utilizzare l'apparecchio e rivolgersi al servizio di assistenza autorizzato.

- Prima di collegare l'apparecchio, controllare che i dati della tensione di rete riportati sulla etichetta dati corrispondano a quelli della rete elettrica locale. L'etichetta dati si trova sull'apparecchio stesso.

- La spina dell'apparecchio deve entrare nella presa perfettamente. Non modificare in alcun modo la spina. Non usare adattatori né prolunghe.

• Non usare il prodotto se è caduto a terra, se ci sono visibili segni di danneggiamento o perdite.

I

• Non tirare il cavo di rete per sollevare, trasportare o togliere la spina dalla presa di corrente.

• Assicurarsi che il cavo non presenti nodi o piegature.

- Verificare lo stato del cavo elettrico. Cavi danneggiati o annodati aumentano il rischio di scossa elettrica.

- Non toccare né utilizzare il prodotto con le mani o i piedi bagnati o umidi. Non toccare la spina o il cavo con le mani o i piedi bagnati o umidi.

- Non lasciare il prodotto incustodito quando è in funzione.

- Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal produttore o da un centro di assistenza tecnica autorizzato, in modo da prevenire ogni rischio. Non usare l'apparecchio se il cavo o la spina risultano danneggiati.

- In caso di guasto o di cattivo funzionamento dell'apparecchio, spegnerlo e non manometterlo. Per l'eventuale riparazione rivolgersi esclusivamente ad un centro di assistenza tecnica autorizzato.

• Non immergere mai il prodotto in acqua o altri liquidi. Pericolo di scosse elettriche!

• Non usare il prodotto se è caduto a terra, se ci sono visibili segni di danneggiamento o perdite.

- Non utilizzare il prodotto all'esterno. Per l'uso, posizionare il prodotto su una superficie piana e stabile. Non utilizzare il ventilatore in prossimità di una finestra aperta per evitare un corto circuito a causa di gocciolamento o acqua piovana.

• Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni, dall'eccessiva umidità, dal bagnato, da gas, vapori o solventi infiammabili.
  • Assicurarsi che non vi siano parti, come tessili o capelli, che possano impigliarsi sulla pala del ventilatore.
• Utilizzare l'apparecchio solo con la gabbia di protezione adeguatamente chiusa.
• Non coprire mai il prodotto quando è in funzione.
• Pericolò di lesioni! Mentre il prodotto è in funzione, non inserire oggetti attraverso la gabbia di protezione.
• Prestare attenzione affinché il cavo non venga a contatto con superfici calde, incandescenti, fiamme libere, pentole e altri utensili bollenti.
• Per le istruzioni di pulizia dell'apparecchio, fare riferimento al paragrafo "Pulizia e Manutenzione" nel manuale.
• La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione.
• Riporre il prodotto in un ambiente asciutto privo di polvere, lontano dalla luce diretta del sole e da fonti di calore, e non accessibile ai bambini.
• Utilizzare l'apparecchio solo con gli accessori e le parti di ricambio eventualmente forniti in dotazione.
• Quando si posiziona il ventilatore su un tavolo o uno scaffale, verificare sempre che il cavo di alimentazione non penda, evitando che possa essere tirato accidentalmente facendo cadere il ventilatore.

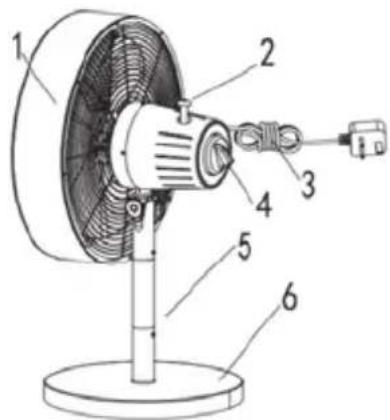

DESCRIZIONE DELLE PARTI

1. Corpo principale
2. Tasto oscillazione
3. Cavo di alimentazione e spina
4. Selettore velocità
5. Colonna
6. Base

Non utilizzare il ventilatore se non debitamente assemblato.

Fissaggio delle griglie e delle pale

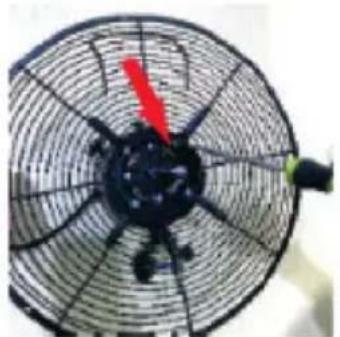

1. Svitare le 4 viti dal corpo motore, posizionare la griglia posteriore e serrare le viti.

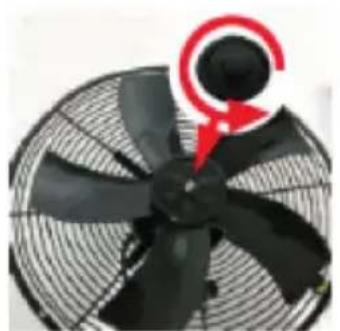

1. Posizionare le pale sull'apposito supporto e fissarle ruotando verso sinistra la manopola di fissaggio.

1. Posizionare la griglia anteriore e fissarla al relativo supporto serrando le viti.

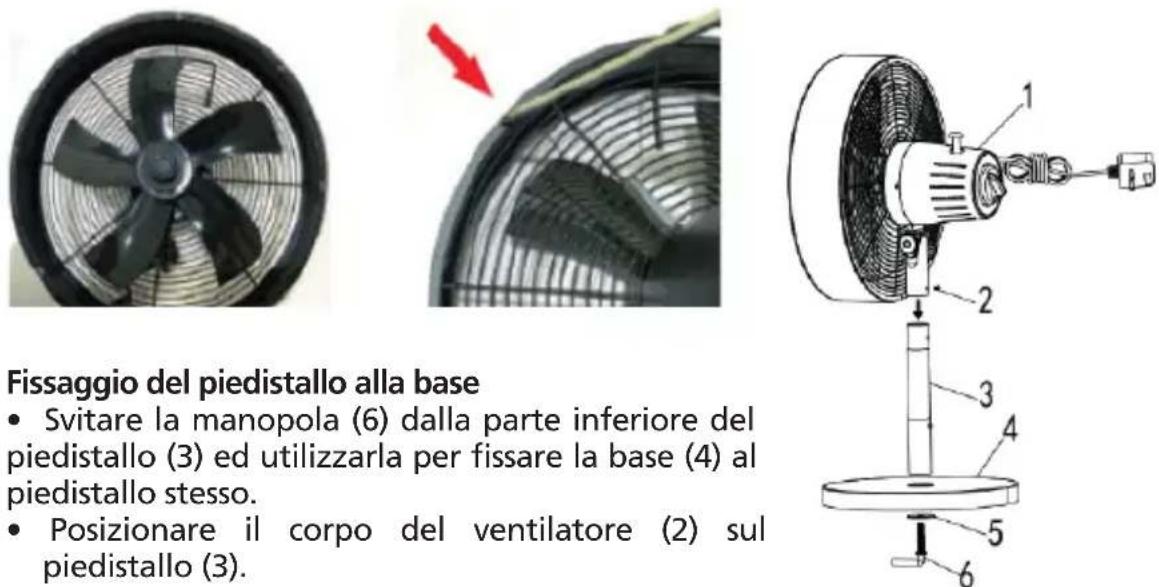

Fissaggio del piedistallo alla base

• Svitare la manopola (6) dalla parte inferiore del piedistallo (3) ed utilizzarla per fissare la base (4) al piedistallo stesso.
• Posizionare il corpo del ventilatore (2) sul piedistallo (3).

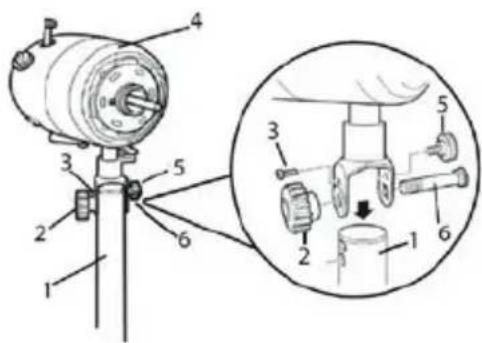

Fissaggio della testa del ventilatore e del motore al piedistallo

1. Piedistallo
2. Manopola grande per regolare l'inclinazione
3. Vite di fissaggio
4. Corpo motore
5. Manopola piccola di controllo inclinazione

6. Bullone

7. Per cominciare, rimuovere la manopola (2) e il bullone (6) dalla parte superiore del tubo, poi rimuovere la vite di fissaggio (3) e la piccola manopola (5) dalla staffa del corpo motore.

8. Posizionare la testa del ventilatore e il motore sulla parte superiore del piedistallo e infilare il bullone (6) attraverso la staffa. Avvitare la vite di fissaggio (3) e stringerla, ma senza esagerare.
9. Stringere la manopola piccola (5) sull'altro lato e stringere la manopola grande dall'altra estremità (2) mantenendo il motore del ventilatore in posizione verticale.

ISTRUZIONI PER L'USO

1. Collocare il ventilatore su una superficie asciutta, piana e solida.

2. Collegare la presa elettrica del ventilatore alla corrente elettrica.

3. Assicurarsi che la tensione del ventilatore sia conforme alle condizioni di alimentazione locale prima di utilizzare il ventilatore.

4. Quando si posiziona il ventilatore su un tavolo o uno scaffale, verificare sempre che il cavo di alimentazione non penda, evitando che possa essere tirato accidentalmente facendo cadere il ventilatore. Collegare la spina a una presa di corrente adatta.

Regolare l'angolo di oscillazione

1. Spingere verso il basso il tasto per attivare la funzione oscillazione, premere nuovamente verso l'alto per disattivare questa funzione.

Controllo della velocità

Regolare la velocità utilizzando la rotella sulla testa del motore: 0--- Stop I--- Basso II --- Medio III --- Alto

Pulizia e manutenzione

1. Spegnere e scollegare l'apparecchio prima di procedere con qualsiasi operazione di pulizia e manutenzione.
2. Le parti in metallo possono essere pulite utilizzando un panno morbido e asciutto.

Attenzione: Non usare detergenti abrasivi, chimici o solventi che potrebbero danneggiare la superficie dei componenti.

ETICHETTA DATI

Questo prodotto è conforme a tutte le direttive europee applicabili

Leggere attentamente le istruzioni per l'uso

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)". Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 CM. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

DESCRIZIONE SIMBOLO VALORE UNITÀ
Tipologia di ventilatore in base al montaggio	Ventilatore a piantana
Portata massima aria F 37,28 m			^3 /min
Potenza assorbita del ventilatore P 32,70 W
Valori di esercizio SV 1,14 (m			^3 /min)/W
Consumo elettrico in modo “attesa” P	SB	-	W
Consumo elettrico in modo “spento” P	OFF	0	W
Livello di potenza sonora del ventilatore L	WA	57,52 dB(A)
Velocità massima dell’aria	C	3,58	m/sec
Consumo elettrico stagionale	Q	10,46	(kWh/a)
Norma di misura	EN IEC 60879:2019
Referente	Innoliving Spa Via Merloni 2/B Ancona
