Open Hybrid MEM - Chauffe-eau et chaudière SIME - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caldaia murale a gas a condensazione combinata
Marca	SIME
Modello	Open Hybrid MEM
Fonte di energia	Gas naturale / GPL
Potenza termica (max)	24 kW
Potenza acqua calda sanitaria (max)	30 kW
Portata ACS (Δt 25°C)	12,9 l/min
Classe di efficienza (riscaldamento)	A (ErP)
Classe di efficienza (acqua calda)	A
Dimensioni (A x L x P)	700 x 400 x 300 mm
Peso	35 kg
Alimentazione elettrica	230 V / 50 Hz
Consumo elettrico	120 W
Rapporto di modulazione	1:10
Accensione	Elettronica
Capacità vaso d'espansione	8 L
Pressione massima acqua	3 bar
Pressione minima acqua	0,5 bar
Tipo di scarico	Stagno (C13, C33)
Classe NOx	5
Manutenzione	Manutenzione annuale consigliata
Caratteristiche di sicurezza	Protezione antigelo, pompa anti-blocco, termostato di sicurezza
Disponibilità ricambi	Disponibile presso rivenditori autorizzati SIME

Domande frequenti - Open Hybrid MEM SIME

Come ripristinare la caldaia SIME Open Hybrid MEM?

Per ripristinare, premere il pulsante di reset sul pannello di controllo per 3 secondi. Se l'errore persiste, controllare l'alimentazione del gas e la pressione dell'impianto.

Cosa significa il codice di errore E01?

L'errore E01 indica un mancato rilevamento della fiamma. Controllare l'elettrodo di accensione, la valvola del gas e assicurarsi che il gas sia presente.

Come regolare la temperatura dell'acqua calda?

Utilizzare la manopola della temperatura ACS sul pannello frontale. Girare in senso orario per aumentare, antiorario per diminuire. Fare riferimento al manuale per le impostazioni consigliate.

Perché la caldaia fa rumore di colpi?

Il rumore di colpi può essere dovuto a aria nell'impianto o calcare. Sfiatare i radiatori e considerare la decalcificazione se persiste.

Ogni quanto devo fare la manutenzione della caldaia?

Si consiglia una manutenzione annuale da parte di un tecnico qualificato Gas Safe per garantire un funzionamento sicuro ed efficiente.

Qual è la pressione normale dell'acqua per la caldaia?

La pressione normale è tra 1,0 e 2,0 bar a freddo. Se inferiore a 0,5 bar, rimettete in pressione utilizzando il rubinetto di carico.

Come rimettete in pressione l'impianto?

Individuare il rubinetto di carico sotto la caldaia, aprire lentamente entrambe le valvole fino a raggiungere 1,5 bar, quindi chiuderle.

Perché la caldaia non si accende?

Verificare che l'alimentazione del gas sia aperta, che la caldaia sia alimentata e che non ci siano codici di errore. Se il problema persiste, contattare un tecnico.

Posso usare la caldaia durante un blackout?

No, la caldaia necessita di alimentazione elettrica per i comandi e le pompe. Non funzionerà senza elettricità.

Come pulire l'esterno della caldaia?

Pulire con un panno morbido umido. Non utilizzare detergenti abrasivi o solventi. Assicurarsi che la caldaia sia fredda e spenta.

MANUALE UTENTE Open Hybrid MEM SIME

Istruzioni per l'Utente (IT)

RELEASE DOCUMENTO
Ver. Descrizione Redattore Data

INFORMAZIONI GENERALI 4

Responsabilità

Termini e definizioni

Identificazione e modalità di richiesta assistenza

Simboli utilizzati

INFORMAZIONI TECNICHE 5

Descrizione componenti principali

INFORMAZIONI SULLE REGOLAZIONI ....6

Istruzioni per l'uso

INFORMAZIONI SULLE REGOLAZIONI 11

Allarmi

Responsabilità

Responsabilità del costruttore	I nostri prodotti sono fabbricati nel rispetto dei requisiti delle diverse Direttive Europee applicabili e sono pertanto forniti con marcatura CE e tutti i documenti necessari.L'interesse per la qualità dei nostri prodotti ci spinge al loro costante miglioramento. Pertanto ci riserviamo il diritto di modificare in qualsiasi momento e senza preavviso le caratteristiche indicate nel presente documento.La nostra responsabilità in qualità di costruttore non potrà essere reclamata nei seguenti casi:• Mancato rispetto delle istruzioni di installazione e d'uso del prodotto.Mancanza o insufficienza di manutenzione del prodotto.
Responsabilità dell'installatore	L'installatore si assume la responsabilità dell'installazione che deve essere effettuata a regola d'arte. L'installatore deve pertanto rispettare le seguenti prescrizioni:Leggere e rispettare le prescrizioni riportate nelle istruzioni fornite con il prodotto.Realizzare l'impianto in conformità con le leggi vigenti, norme e prescrizioni • Nazionali e locali.Avvisare l'utente dell'obbligo di controllo e di manutenzione periodica.• Consegnare all'utente il libretto delle istruzioni per l'uso.
Responsabilità dell'utente	Per Garantire un funzionamento ottimale del sistema, l'utente deve rispettare le seguenti prescrizioni:Leggere attentamente e rispettare le istruzioni per l'uso fornite con il siste• ma.Rivolgersi a professionisti qualificati per realizzare l'installazione e la prima • messa in funzione.Far eseguire i controlli e le manutenzioni necessarie da personale tecnico qualificato. Una errata installazione e/o cattiva manutenzione possono causare danni a persone o a cose.Chiedere all'installatore di illustrare il funzionamento del sistema.• Conservare le istruzioni per l'uso in buono stato e vicino all'apparecchio per • eventuale consultazione futura.Questo apparecchio non è stato realizzato per esser utilizzato da persone (incluso bambini) le cui capacità fisiche, sensoriali o mentali siano ridotte o senza esperienza o conoscenze in merito.

Termini e definizioni

ACS Acqua Calda Sanitaria

Pdc Pompa di calore

Identificazione e modalità di richiesta assistenza

Fonderie Sime S.p.A.

via Garbo 27 - 37045 Legnago VR

Tel. [phone]

Fax [phone]

Descrizione componenti principali

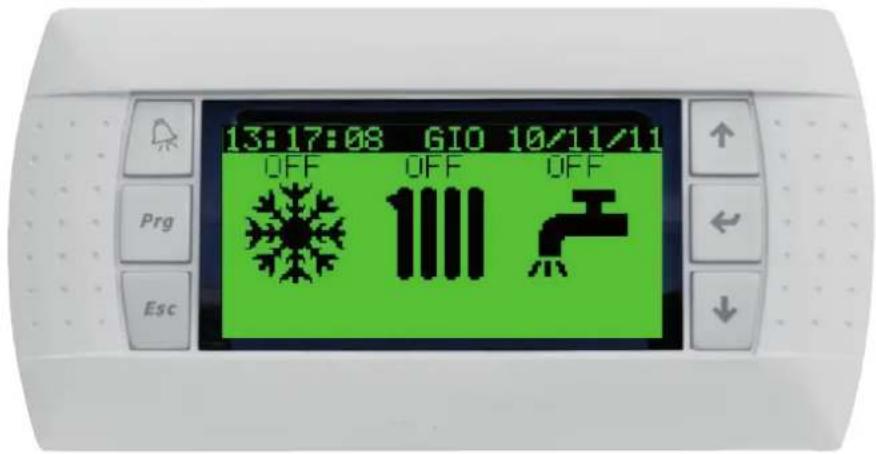

Interfaccia utente

Sono abilitati solo i pulsanti con il led acceso.

Tasti Funzionalità

Visualizza allarmi (se presenti)

Lampeggio rosso = presenza allarme

Tasto Esc = Torna livello menù precedente o schermata principale

Tasto Enter = Seleziona voce, conferma

Tasto giù = Scorri avanti

Tasto su = Scorri indietro

Istruzioni per l'uso

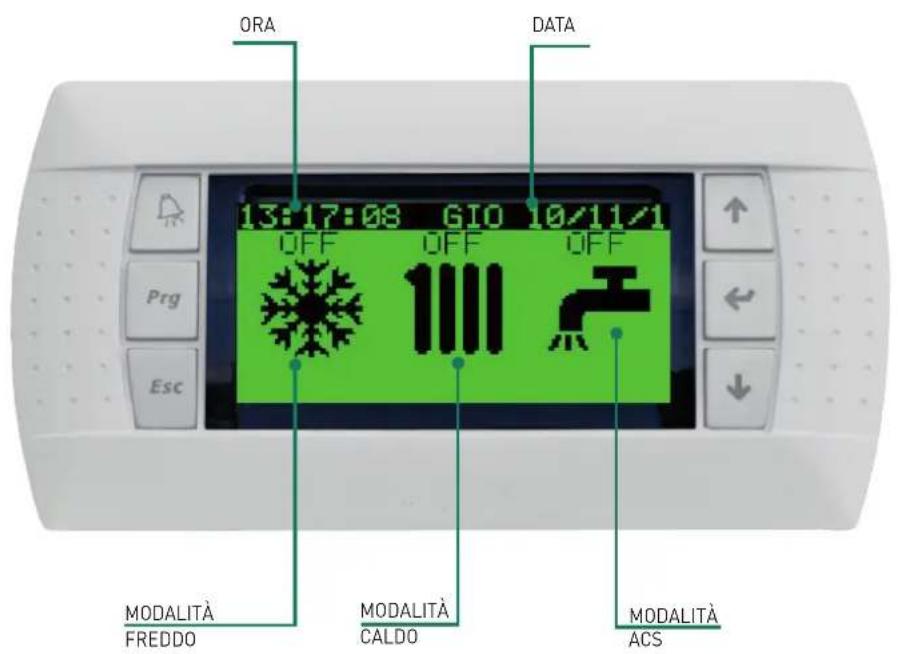

Display principale

Dalla schermata STAN-BY con logo SIME per accedere alla schermata principale premere uno dei seguenti tasti:

NOTA: Il Display rappresenta solo i componenti realmente presenti nell'impianto.

Per ogni impostazione

Dalla schermata STAND-BY con logo SIME premere uno dei seguenti tasti ↑ ↔ ↓ per accedere alla schermata principalePremere • per entrareSelezionare la modalità da impostare con i tasti • ePremere • per entrareSelezionare con i tasti • ePremere • per confermare o per uscire

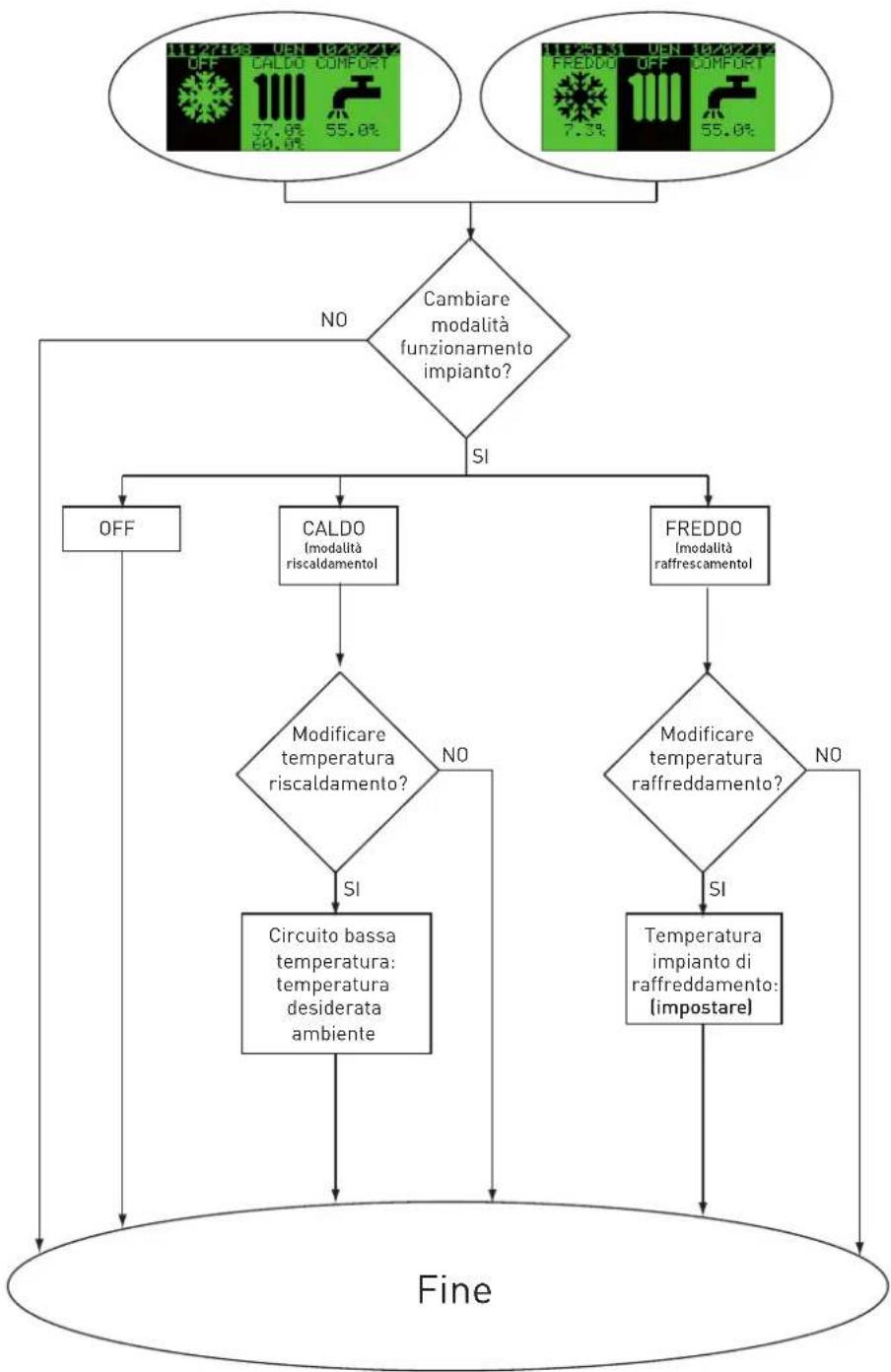

Impostazione Modo operativo climatizzazione

Per ogni impostazione

Dalla schermata STAND-BY con logo SIME premere uno dei seguenti

tasti ↑←↓ per accedere alla schermata principale

Premere • per entrare

Selezionare la modalità da impostare con i tasti

Premere • per entrare

Selezionare con i tasti • e

Premere ← per confermare o Esc per uscire

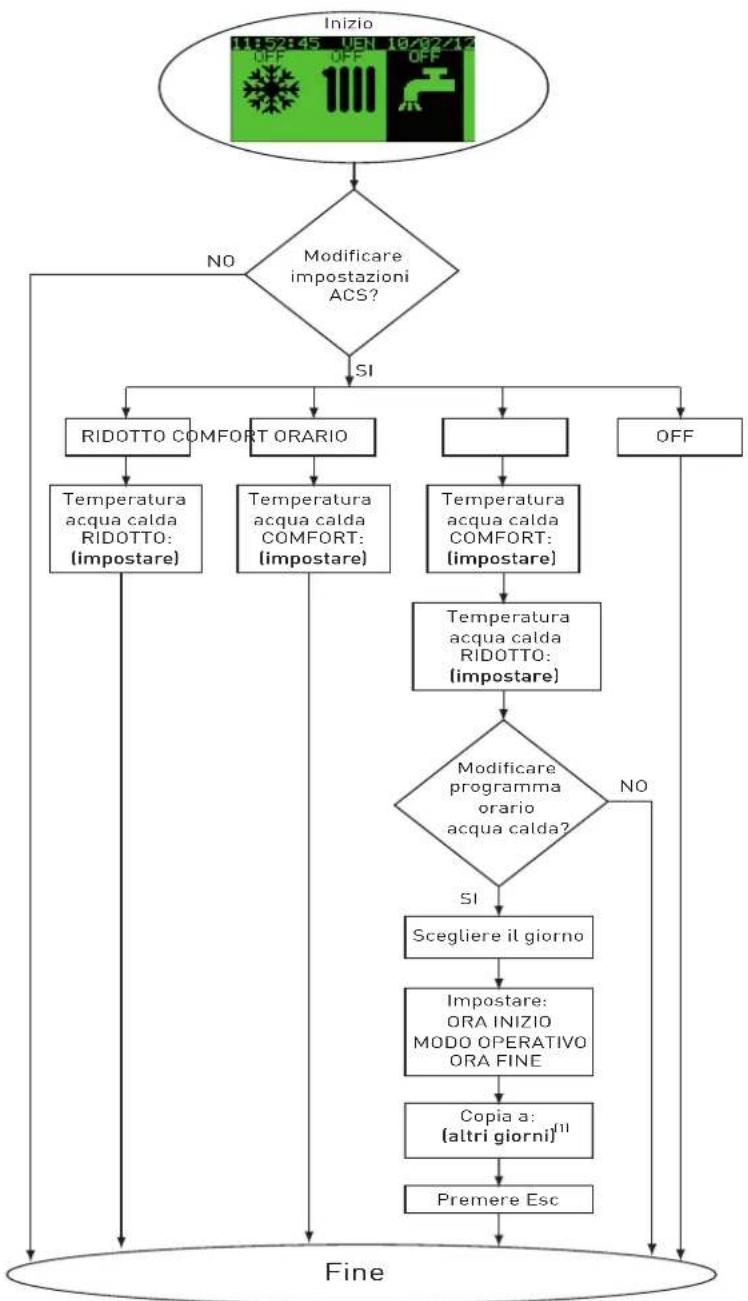

Impostazione ACS

(1) Questa funzione permette di copiare il programma orario appena impostato ad un altro giorno o a tutti i giorni della settimana.

Per ogni impostazione

Dalla schermata STAND-BY con logo SIME premere uno dei seguenti tasti ↑←↓ per accedere alla schermata principalePremere • per entrareSelezionare la modalità da impostare con i tasti • e ↓Premere • per entrareSelezionare con i tasti • e ↓Premere • per confermare o per uscire

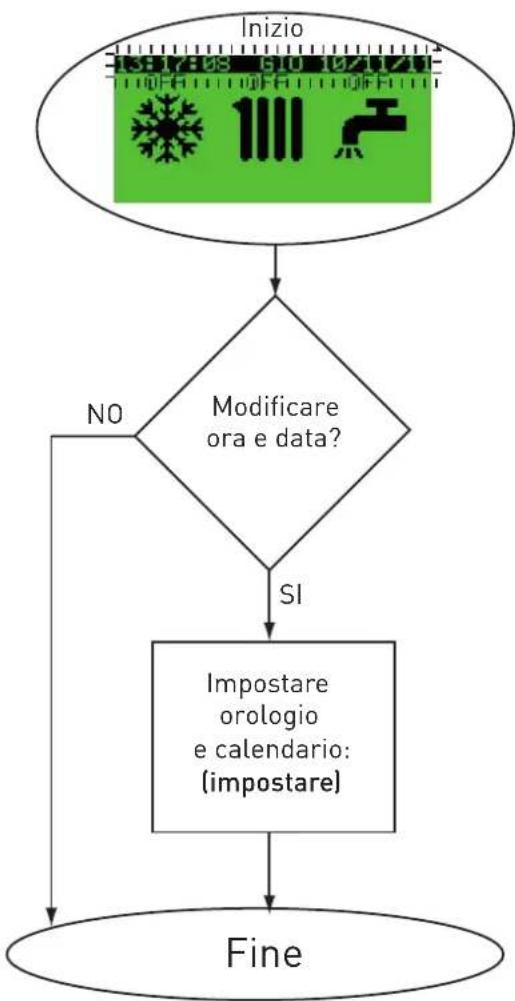

Impostazione Data ed ora

NOTA: La centralina prevede la commutazione automatica dell'ora legale e solare.

Allarmi

Display principale

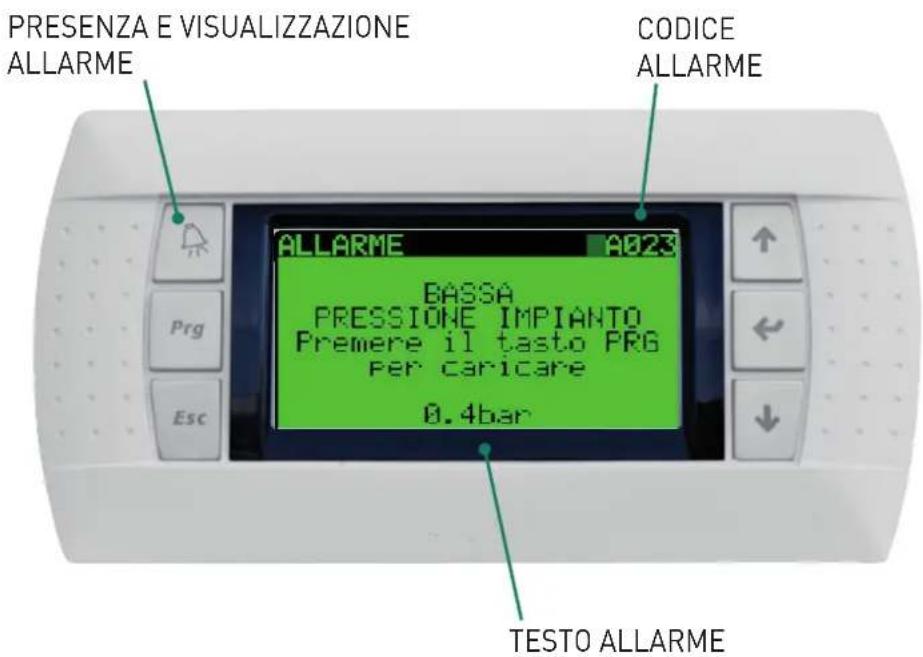

La presenza di allarmi è segnalata con il lampeggio rosso del simbolo

Per visualizzare gli allarmi presenti al momento premere il tasto

ed utilizzare

i tasti e per scorrere.

Codice Allarme	Descrizione Soluzioni
A001	Allarme guasto sonda B1	Contattare il centro assistenza tecnico autorizzato Sime.
A002	Allarme guasto sonda B2
A003	Allarme guasto sonda B3
A004	Allarme guasto sonda B4
A005	Allarme guasto sonda B5
A018	Allarme funzionamento circuito solare
A020	Allarme superamento temperatura limite accumulo
A021	Allarme intervento termostato sicurezza impianto
A023	Allarme Bassa Pressione Impianto	Effettuare un tentativo di cari-camento impianto. Se il prob-lema persiste contattare il centro assistenza tecnico au-torizzato Sime.
A024	Allarme Alta Pressione Impianto	Contattare il centro assistenza tecnico autorizzato Sime.
A050	Allarme generico comunicazione Modbus
A051	Allarme comunicazione Modbus con caldaia
A052	Allarme comunicazione Modbus con Pdc
A100	Allarme generico caldaia
A200	Allarme generico Pdc
