Tipo de producto	Calentador de gas de condensación combinado de pared
Marca	SIME
Modelo	Open Hybrid MEM
Fuente de energía	Gas natural / GLP
Potencia de calefacción (máx.)	24 kW
Potencia de agua caliente sanitaria (máx.)	30 kW
Caudal de ACS (Δt 25°C)	12.9 l/min
Clase de eficiencia (calefacción)	A (ErP)
Clase de eficiencia (agua caliente)	A
Dimensiones (Al x An x F)	700 x 400 x 300 mm
Peso	35 kg
Alimentación eléctrica	230 V / 50 Hz
Consumo eléctrico	120 W
Relación de modulación	1:10
Encendido	Electrónico
Capacidad del vaso de expansión	8 L
Presión máxima de agua	3 bar
Presión mínima de agua	0.5 bar
Tipo de conducto de humos	Estanco (C13, C33)
Clase NOx	5
Mantenimiento	Se recomienda servicio anual
Características de seguridad	Protección contra heladas, bomba anti-bloqueo, termostato de seguridad
Disponibilidad de piezas de repuesto	Disponible en distribuidores autorizados de SIME

Preguntas frecuentes - Open Hybrid MEM SIME

¿Cómo reinicio mi calentador SIME Open Hybrid MEM?

Para reiniciar, presione el botón de reinicio en el panel de control durante 3 segundos. Si el error persiste, verifique el suministro de gas y la presión del sistema.

¿Qué significa el código de error E01?

El error E01 indica una falla en la detección de llama. Verifique el electrodo de encendido, la válvula de gas y asegúrese de que haya gas presente.

¿Cómo ajusto la temperatura del agua caliente?

Use el dial de temperatura de ACS en el panel frontal. Gire en sentido horario para aumentar, en sentido antihorario para disminuir. Consulte el manual para conocer las configuraciones recomendadas.

¿Por qué mi calentador hace un ruido de golpes?

El ruido de golpes puede deberse a aire en el sistema o a cal. Purgue los radiadores y considere descalcificar si persiste.

¿Con qué frecuencia debo dar servicio a mi calentador?

Se recomienda un servicio anual por parte de un ingeniero calificado de Gas Safe para garantizar un funcionamiento seguro y eficiente.

¿Cuál es la presión normal de agua para mi calentador?

La presión normal está entre 1.0 y 2.0 bar en frío. Si está por debajo de 0.5 bar, vuelva a presurizar usando el lazo de llenado.

¿Cómo vuelvo a presurizar el sistema?

Localice el lazo de llenado debajo del calentador, abra ambas válvulas lentamente hasta que la presión alcance 1.5 bar, luego ciérrelas.

¿Por qué mi calentador no enciende?

Verifique que el suministro de gas esté abierto, el calentador tenga alimentación y no haya códigos de error. Si el problema persiste, contacte a un ingeniero de servicio.

¿Puedo usar mi calentador durante un corte de energía?

No, el calentador requiere energía eléctrica para los controles y bombas. No funcionará sin electricidad.

¿Cómo limpio el exterior del calentador?

Limpie con un paño suave y húmedo. No use limpiadores abrasivos ni solventes. Asegúrese de que el calentador esté frío y apagado.

MANUAL DE USUARIO Open Hybrid MEM SIME

Instrucciones de uso (ES)

Términos y definiciones

Identificación y modalidad de solicitud de asistencia

INFORMACIÓN TÉCNICA 13

Descripción de los componentes principales

INFORMACIONES SOBRE LAS REGULACIONES....14

Instrucciones de uso

INFORMACIONES SOBRE LAS REGULACIONES....18

Alarmas

Responsabilidad

Responsabilidad del fabricante	Nuestros productos han sido fabricados conforme a los requisitos de las diferentes Directivas Europeas aplicables y por lo tanto se suministran con la marca CE y todos los documentos necesarios.El interés por la calidad de nuestros productos nos ayuda a mejorarlos constantemente. Por lo tanto, nos reservamos el derecho de modificar en cualquier momento y sin preaviso las características indicadas en el presente documento.Nuestra responsabilidad en calidad de fabricante no podrá solicitarse en los siguientes casos:Incumplimiento de las instrucciones de instalación y de uso del producto.Falta o insuficiencia de mantenimiento del producto.
Responsabilidad del instalador	El instalador se asume la responsabilidad de la instalación que debe ser realizada respetando los criterios técnicos. Por lo tanto, el instalador debe respetar las siguientes indicaciones:Leer y respetar las indicaciones de las instrucciones suministradas con el producto.Realizar la instalación en conformidad con las leyes vigentes, normas y pres-•cripciones nacionales y locales.Advertir al usuario de la obligación del control y el mantenimiento periódico.•Entregar al usuario el manual de las instrucciones de uso.
Responsabilidad del usuario	Para garantizar un óptimo funcionamiento del sistema, el usuario debe respetar las siguientes indicaciones:Leer atentamente y respetar las instrucciones de uso suministradas con el sistema.Dirigirse a profesionales cualificados para realizar la instalación y la primera •puesta en funcionamiento.Hacer realizar los controles y mantenimientos necesarios por personal técnico •cualificado. Una instalación errónea y/o un mal mantenimiento pueden causar daños a personas o cosas.Solicitar al instalador una explicación del funcionamiento del sistema.•Conservar las instrucciones de uso en buen estado y cerca del aparato para •posibles consultas futuras.Este aparato no se ha realizado para ser utilizado por personas (incluso niños) cu-yas capacidades físicas, sensoriales o mentales sean reducidas o personas sin la experiencia o el conocimiento adecuados.

Términos y definiciones

ACS	Agua Caliente Sanitaria
Bdc	Bomba de calor
Identificación y modalidad de solicitud de asistencia

Descripción de los componentes principales

Interfaz de usuario

Solo los pulsadores con el led encendido están habilitados.

Teclas Funcionalidades

Visualiza alarmas (si están presentes)

Luz roja intermitente = presencia de alarma

Tecla Esc = Vuelve al nivel del menú anterior o a la pan-talla principal

Tecla Enter = Selecciona entrada, confirma

Tecla abajo = Desplaza hacia adelante

Tecla arriba = Desplaza hacia atrás

Instrucciones de uso

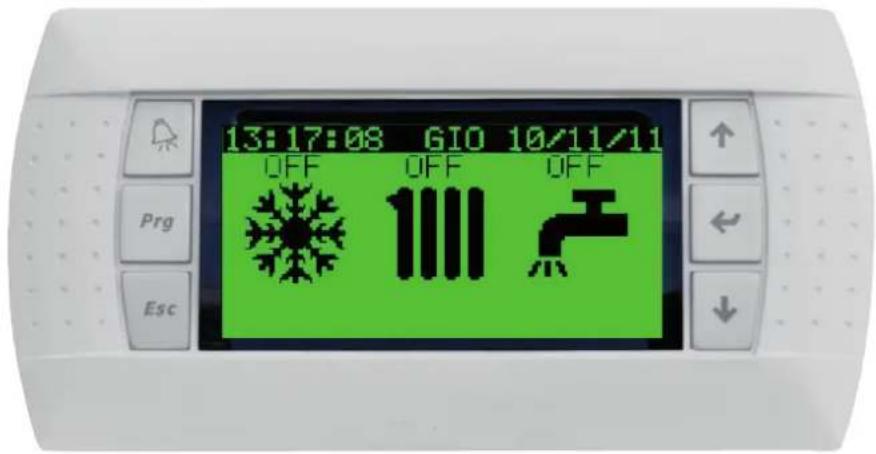

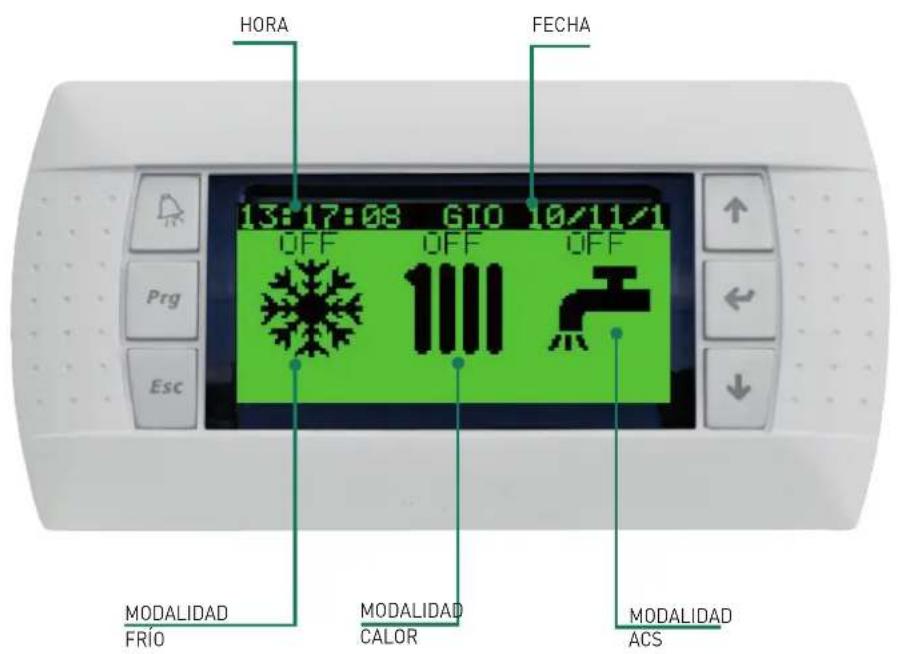

Pantalla principal

Desde la pantalla STAND-BY con logo SIME, para acceder a la pantalla principal presione una de las siguientes teclas:

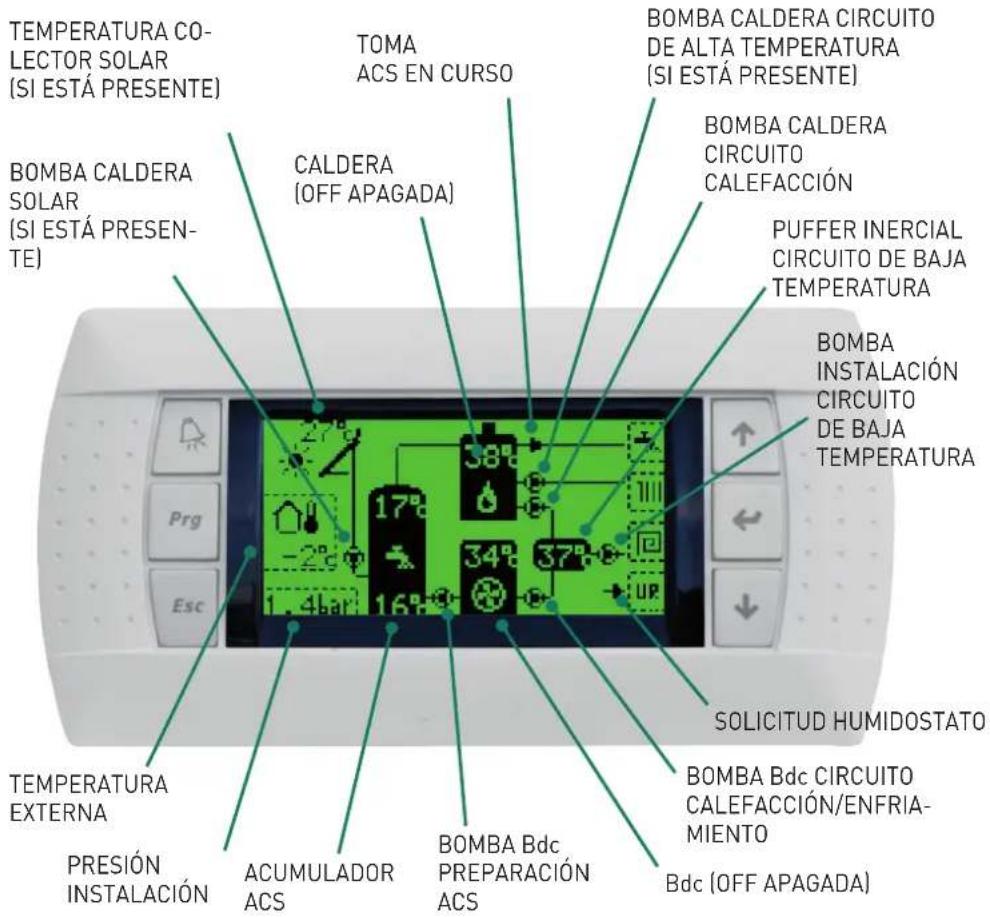

Pantalla instalación

NOTA: La pantalla muestra solo los componentes realmente presentes en la instalación.

Para cada configuración

Desde la pantalla STAND-BY con logo SIME presione una de las siguientes • teclas ↑←↓ para acceder a la pantalla principalPresione • para entrarSeleccione la modalidad a configurar con las teclas • y ↓Presione • para entrarSeleccione con las teclas • y ↓Presione • para confirmar o para salir

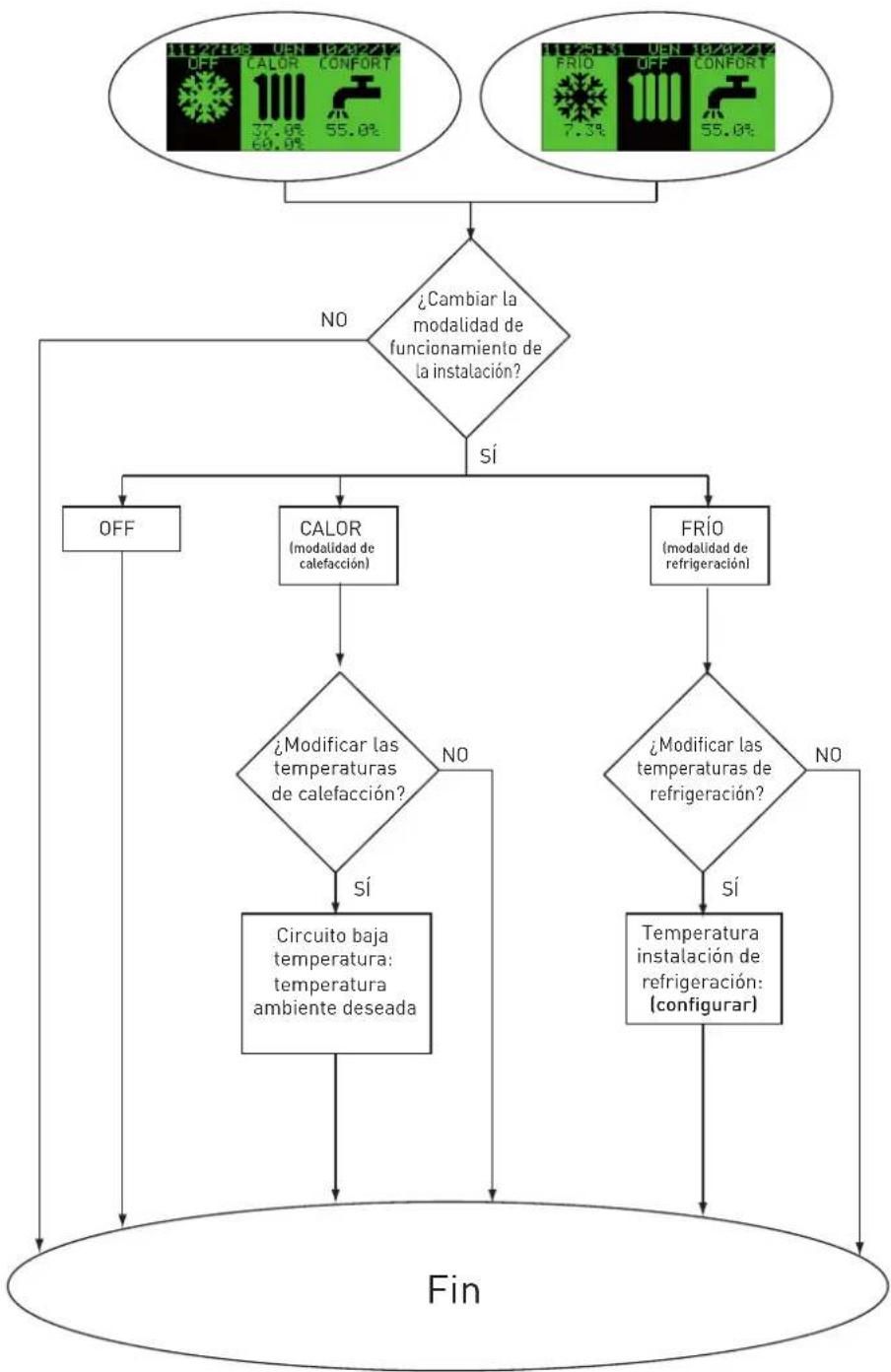

Configuración Modalidad operativa climatización

Para cada configuración

Desde la pantalla STAND-BY con logo SIME presione una de las siguientes • teclas para acceder a la pantalla principal

Presione • para entrar

Seleccione la modalidad a configurar con las teclas

Presione para entrar

Seleccione con las teclas

Presione • para confirmar o

para salir

Configuración ACS

(1) Esta función permite copiar el programa horario, recién configurado, en otro día o en todos los días de la semana.

Para cada configuración

Desde la pantalla STAND-BY con logo SIME presione una de las siguientes • teclas ↑ ↓ para acceder a la pantalla principalPresione • para entrarSeleccione la modalidad a configurar con las teclas • yPresione • para entrarSeleccione con las teclas • yPresione • para confirmar o para salir

Configuración Fecha y hora

NOTA: La centralita prevé la conmutación automática de la hora legal y solar.

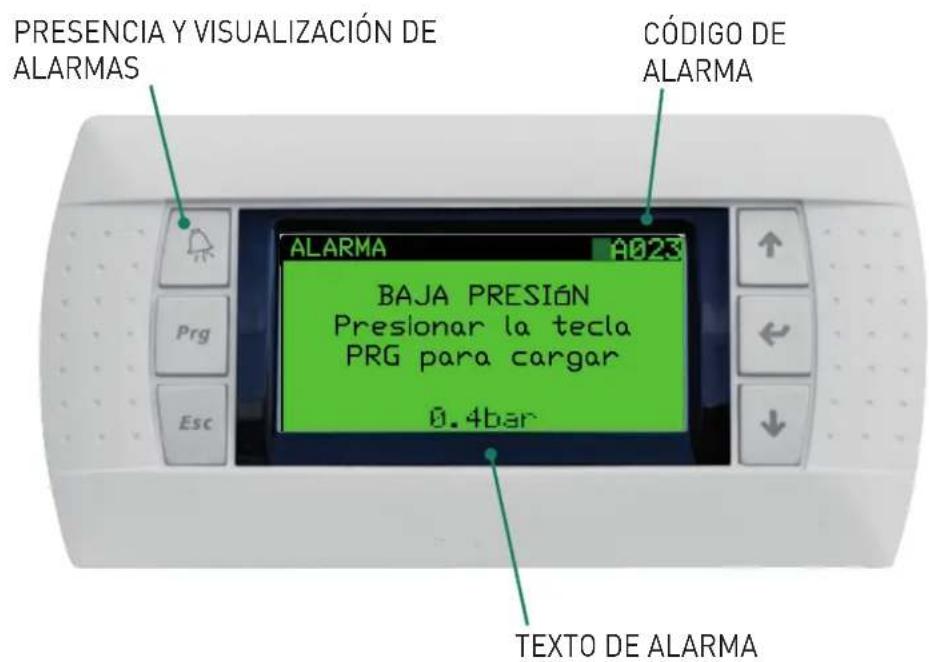

Alarmas

Pantalla principal

La presencia de alarmas se indica mediante una luz intermitente roja en el símbolo

Para visualizar las alarmas presentes en el momento, presione la tecla y utili- ce las teclas y para desplazarse.

CódigoAlarma	Descripción Soluciones
A001	Alarma avería sonda B1	Póngase en contacto con el centro de asistencia técnica autorizado Sime.
A002	Alarma avería sonda B2
A003	Alarma avería sonda B3
A004	Alarma avería sonda B4
A005	Alarma avería sonda B5
A018	Alarma funcionamiento circuito solar
A020	Alarma superación temperatura límite acumulador
A021	Alarma intervención termostato de seguridad de la instalación
A023	Alarma baja presión instalación	Intente cargar la instalación. Si el problema continúa póngase en contacto con el centro de asistencia técnica autorizado Sime.
A024	Alarma alta presión instalación	Póngase en contacto con el centro de asistencia técnica autorizado Sime.
A050	Alarma genérica comunicación Modbus
A051	Alarma comunicación Modbus con caldera
A052	Alarma comunicación Modbus con Bdc
A100	Alarma genérica caldera
A200	Alarma genérica Bdc
